Утепление свайного фундамента деревянного дома снаружи видео: Утепление свайного фундамента деревянного дома

Эффективные способы утепления свайно-винтового фундамента

Стоимость потребляемой энергии становится все выше, затраты на отопление весомая статья семейного бюджета. Поэтому проблема сохранения тепла в доме стоит очень остро.

В утеплении нуждаются стены, чердаки, дверные проемы и цокольные этажи. Под первым этажом дома на свайном фундаменте находится открытое пространство, которое тоже необходимо утеплить, чтобы минимизировать потери тепла.

Кроме этого, утепляют фундаменты на сваях, потому что это утепление:

• Служит дополнительной гидроизоляцией основания здания и защитой от конденсата, что гарантирует отсутствие грибка и плесени.
• Защищает от замерзания коммуникации, которые проходят под домом.
• Оберегает здание от последствий морозного пучения и подвижки грунта зимой.
• Обшитый цоколь имеет эстетичный внешний вид.

Содержание

• 1 Варианты утепления для свайных фундаментов
  • 1. 1 Технология утепления свайно-винтового фундамента
  • 1.2 Особенности утепления свайного фундамента снаружи на пучинистых грунтах
  • 1.3 Правила утепления свайно-ростверкового фундамента
• 2 Разнообразие утеплителей для свайных фундаментов

Варианты утепления для свайных фундаментов

Современное компактное оборудование для установки винтовых свай позволяет быстро и дешево устраивать основание для частного дома.

Желаемый вид отделки и способ утепления цоколя зависят от эстетических пристрастий, квалификации мастеров и финансовых возможностей хозяев.

Распространение получили два способа теплоизоляции фундамента:

1. По отдельной мелкозаглубленной ленточной конструкции. Она выкладывается из кирпича или заливается из бетона с опорой на грунт, или собственный неглубокий фундамент. Такой способ идеально подходит для регионов с теплым климатом и песчаным грунтом. Утеплитель на основание крепят по стандартной схеме.
2. По металлической обрешетке, которая закрепляется на сваях. Установка каркаса по периметру позволяет не только выполнить утепление, но и эффектно декорировать цоколь дома сайдингом, клинкерными панелями или металлическим профлистом.

Тип свайной конструкции на выбор способа утепления влияет не существенно, технические нюансы обговариваются в СНИПах 23-02-2003 «Тепловая защита зданий».

Технология утепления свайно-винтового фундамента

Особенность свайно-винтового основания состоит в том, что сваи утеплить практически невозможно. Поэтому по периметру фундамента возводят ленточный цоколь из кирпича или бетонных блоков и заполняют внутренние полости грунтом или керамзитом смешанным с песком. Насыпную подушку тщательно утрамбовывают. Технология достаточно простая, но требует физических усилий.

Внимание: при утеплении свайно-винтового фундамента обязательно стоит предусмотреть дренажную систему под отмосткой.

Для того, чтобы по полу не тянуло холодом, устраивают дополнительную теплозащиту пола. Конструкция напоминает слоеный пирог и может выглядеть так:

• 1 слой — черновой пол;
• 2 слой — влаго-ветроизоляционная подложка: Изоспан, Ютавек, Тайвек или аналоги;
• 3 слой — минвата;
• 4 слой — пароизоляционный мембранный материал;
• 5 слой — чистовой пол.

Особенности утепления свайного фундамента снаружи на пучинистых грунтах

В случаях, когда здание возводится на пучинистых грунтах, ленточный способ утепления основания не подходит. Процесс вспучивания происходит неравномерно, на кладке могут появиться наклонные трещины, поэтому пользуются вторым способом. Устраивают обрешетку, утепляют ее пенополистиролом, заканчивают декоративной отделкой.

Важно: на пучинистых грунтах специалисты рекомендуют утеплять отмостку — это простой прием предотвращает «выпучивание» свай из земли зимой.

Правила утепления свайно-ростверкового фундамента

Конструкция свайно-ростверкового основания предполагает только наружную теплоизоляцию. Боковые грани ростверка служат стенами цокольного этажа, они и нуждаются в утеплении. Способы применяют различные:

• Покрывают боковые стенки слоем битума или рубероидом. Образовавшаяся корка хорошо защищает основание от влаги.
• Наклеивают полимерные материалы (пенополистирол, пенопласт) на битум. Швы заделывают монтажной пеной, чтобы избежать мостиков холода.
• Прокладывают слой стальной армированной сетки. Так получают защиту от грызунов и готовое основание для финишной штукатурки.
• Устраивают цоколь ленточного типа или «теплую кладку».

Выбор способа утепления свайно-ростверкового фундамента зависит от климатических и погодных условий региона, структуры почв, высоты залегания грунтовых вод. Чаще всего для уменьшения теплопотерь используют оптимальное решение – миксуют несколько способов в одно целое. Например:

• устройство отмостки;
• подсыпка керамзитового наполнителя;
• применение полимерных утеплителей по периметру.

Разнообразие утеплителей для свайных фундаментов

О разнообразии утеплителей для свайных фундаментов и особенностях работы с ними узнайте из таблицы 1.

Таблица №1. Особенности теплоизоляционных материалов

Вид материала	Особенности работы
Пенополиуретан (ППУ)	Прост в применении. Распыляется на обрабатываемую поверхность из баллона. Ложится тонким слоем. Доски обрешетки при монтаже располагают максимально близко, без зазоров. Возможна обработка как снаружи, так и изнутри.
Экструдированный пенополистирол (Пеноплекс)	Крепится к обрешетке дюбелями-зонтиками. На заключительном этапе работы стыки между плитами заполняют монтажной пеной. Монтируются полистирольные плиты с наружной стороны фундамента.
Фасадные термопанели с клинкерной плиткой	Современный строительный материал. Два в одном: эстетичный внешний вид и теплоизоляционные свойства ППУ. Термопанели крепятся к обрешетке специальными крепежами.
Керамзит	Экологичный легкий насыпной материал. Простой в работе: с засыпкой керамзита справится даже новичок. Используется для утепления полов или для засыпки полостей в грунте.

Утеплить свайный фундамент самостоятельно достаточно просто, главное определиться с материалами. На рынке строительных материалов есть возможность подобрать утеплители минеральные или полимерные на любой кошелек.

Помочь в работе не откажутся родственники или друзья. Компанией из двух-трех человек легче справиться с процессом утепления фундамента собственными силами чем самому.

Утепление свайного фундамента: чем утеплять, порядок работ

Содержание

1. Требуется ли утепление конструкции
2. Утеплитель отсутствует — чем это грозит?
3. Советы по выбору оптимального теплоизолятора
4. Как самостоятельно утеплить свайно-винтовой фундамент
5. Внешняя облицовка свайного основания
6. Наружное утепление
7. Утепление изнутри
8. Нюансы утепления ж/б ростверка
9. Особенности утепления деревянных перекрытий
10. Теплоизолируем полы
11. Примерная стоимость утепления
12. Гидроизоляция основания — важный фактор
13. Подводя итоги
14. Видео по теме

В регионах с холодным климатом недостатком любой постройки на свайном фундаменте является наличие открытого пространства между землей и его нижней частью. Благодаря этому пол в таком доме постоянно холодный и проживание в нем становится не очень комфортным. Решить данную проблему можно, если сделать утепление фундамента на сваях. За счет этого можно повысить температуру в доме, понизить затраты на его отопление и улучшить комфортность проживания. Чтобы теплоизолировать фундамент на сваях применяются различные технологии. Далее опишем подробно, как утеплить фундамент на винтовых сваях.

Требуется ли утепление конструкции

Далее в этом разделе попытаемся выяснить, нужно ли утеплять свайное основание жилого строения. Одной из самых больших опасностей для построек на таком фундаменте является промежуток между поверхностью земли и полом. Винтовой фундамент с наступлением холодов продувается морозным воздухом, из-за чего строение сильно охлаждается снизу. Также могут возникать и другие негативные моменты в этот период времени:

• Увеличиваются тепловые потери, потому жилище приходится довольно часто отапливать.
• Проживание в таком доме ухудшается, из-за того в нем постоянно холодные полы.
• Происходит образование конденсата, который является благоприятной средой для грибков и других вредных микроорганизмов.

Утепление фундамента на винтовых сваях нужно выполнить в момент возведения постройки. После завершения строительства, получить доступ ко всем точкам обвязки будет затруднительно, потому правильно и качественно выполнить теплоизоляцию основания дома в этом случае просто не получится.

Утеплитель отсутствует — чем это грозит?

Если не утеплять свайный фундамент дома могут возникнуть следующие негативные моменты:

• Холодное подполье или цокольный этаж приводят к увеличению общих теплопотерь в доме с наступлением холодов.
• Ж/б ростверк в холодную погоду может сильно охлаждаться. Без постоянного обогрева дома, обеспечить комфортное проживание в нем будет довольно сложно.
• Без утепления подполья или цокольного этажа, проложенные в них трубопроводы могут промерзать.
• Может происходить выталкивание свай, размещенных в промерзающих слоях земли. Кроме того, такие элементы конструкции основания являются хорошими проводниками холода. Если не утеплять свайное основание, опоры из бетона или металла могут вызвать местное пучение грунтов.
• Когда грунты в местах размещения свай имеют низкую плотность, это может привести к неравномерной усадке дома.
• Основание дома без декорирования выглядит довольно не эстетично.

Советы по выбору оптимального теплоизолятора

Утеплять сами винтовые опоры, которые представляют собой погруженные в землю металлические стойки, точно не надо. Если необходимо выполнить утепление свайного фундамента, в этом случае речь идет об теплоизоляции только фальш-цоколя и обвязки. Ведь именно эти конструктивные элементы непосредственно соприкасаются с полами постройки. За счет их промерзания, полы в здании могут сильно охлаждаться.

Утепление подполья или цоколя свайного-винтового фундамента делают, используя следующие стройматериалы:

• Пенопласт или экструзионный пенополистирол. Для утепления основания дома рекомендуется применять ЭППС, т.к. его прочность и влагостойкость намного выше, чем у обычного пенопласта. При теплоизоляции фундамента дома этим утеплителем, можно использовать 2 варианта монтажа — с монтажом обрешетки или в виде сплошной основы.
• Пенный утеплитель (пеноизол или пенополиуретан). Распыление данного материала выполняется по всему каркасу из фанеры, которым обшивается основание дома. Благодаря этому утепление подполья свайно-винтового фундамента значительно упрощается.
• Блоки из пеностекла.

Специалисты не рекомендуют выполнять утепление фундамента деревянного дома пенопластом или минватой. Гигроскопичность минеральной ваты довольно высокая, потому она может быстро намокнуть и ее теплоизоляционные свойства из-за этого сильно ухудшаться. ППС может накапливать влагу, которая во время замерзания может разрушить пеностирольные шарики.

Лучше всего утеплять снаружи фундамент таких построек именно пеноплексом. Хотя он и стоит дороже обычного пенопласта, его прочность, влагостойкость и теплосбережение намного выше.

Пространство ниже любого теплоизолятора рекомендуется засыпать керамзитом или обычной почвой, чтобы исключить образование сквозняков в подполье дома.

Как самостоятельно утеплить свайно-винтовой фундамент

На данный момент для утепления подполья или цоколя дома на сваях можно использовать несколько способов. Чаще всего делают такие теплоизоляционные действия:

• Утепление домового периметра снаружи. Вариант актуален, если подпол или цоколь дома имеют небольшую высоту.
• Наружная теплоизоляция нижней поверхности пола. Применяется в том случае, если расстояние от пола до грунта довольно большое.
• Выполнение полноценного утепления. Технология подразумевает собой теплоизоляцию со всех сторон основания каркасного дома.

Внешняя облицовка свайного основания

Несмотря на выбранный вариант утепления свайного основания, сначала надо будет смонтировать фальш-цоколь. Существует несколько разновидностей фаль-цоколя:

• Монтаж легкого кирпичного простенка.
• Обустройство забирки из декоративных панелей.

По трудоемкости первый вариант намного сложнее, однако сама конструкция при этом получается прочная и долговечная. Фальш-цоколь из кирпичного простенка делают следующим образом:

1. Вначале откапывают котлован (глубина 200–250 мм) вдоль всего периметра размещения простенка. Ширина котлована должна быть немного больше ширины применяемого кирпича. Далее в готовую траншею заливают бетонную смесь. Так как фундамент имеет небольшое заглубление, надо будет дополнительно армировать его, используя металлические стержни сечением от 1 до 2 сантиметров.
2. После нормального затвердения бетона, начинают выкладывать кирпичную кладку в 1/2 кирпича. Чтобы обеспечить удобство выполнения теплоизоляции конструкции изнутри, надо возводить ее промежутками от 1 до 2 метров.

Фальш-цоколь лучше всего делать из керамического кирпича. Данный вид кирпича по сравнению с силикатным не боится воздействия влажной среды. На непучинистой почве обычно делают ленточную обшивку свайного фундамента.

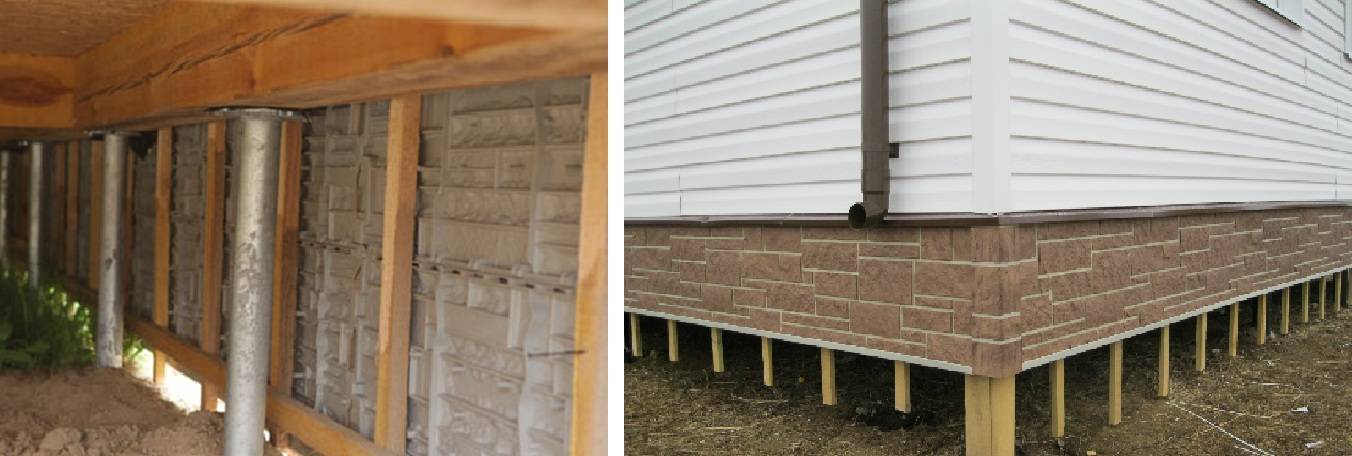

Обустроить забирку из декоративных панелей, по сравнению с вышеописанным вариантом, можно довольно быстро. Сверху на свайные столбы закрепляют металлические направляющие. Для этого можно использовать болты или сварку. Высота надземной части опоры фундамента влияет на количество металлопрофиля (от 2 до 3 шт.)

Для упрощения последующего монтажа финишной отделки, поверх направляющих делают закрепление вертикальных перемычек. Чтобы обшить фальш-цоколь, используют профлисты, сайдинг, декорпанели или цементно-стружечные плиты. В углах размещают накладные уголки и капельники. Чтобы защитить забирку от почвенной влаги и морозного вспучивания грунтов, ее немного приподнимают над поверхностью земли. При этом формируемый зазор должен составлять от 50 до 150 мм.

Наружное утепление

Для наружного утепления свайных фундаментов очень часто используют плитные материалы — пенопласт или пеноплекс. Толщина листов пеноплекса по сравнению с пенопластом меньше (3 см против 5 см). Также в состав пеноплекса при производстве добавляют антипирены, которые понижают горючесть готовой продукции.

Следующее руководство расскажет, как утеплить свайный фундамент деревянного дома:

• Когда цоколь дома кирпичный, надо будет предварительно заделать все щели на нем, используя цементный раствор. Как только цемент высохнет, наружную поверхность кирпичей обрабатывают грунтовкой. Специальная клеящая смесь используется для надежного закрепления листов пеноплекса. Монтажная пена используется для заделки стыков.
• После этого выполняется оштукатуривание утепленного основания. Для этого на поверхности утеплителя закрепляется полимерная сетка. Кафельная плитка, краска либо иной подходящий стройматериал могут использованы для финишной отделки.
• Технология изоляции фальш-цоколя имеет некоторые отличия. Листы пеноплекса закрепляют на цементно-стружечные плиты. Потом на них делают монтаж декоративного покрытия (сайдинг или облицовочные панели). Оштукатуривание пеноплекса при этом делать не надо.

Утепление изнутри

Утеплять фальш-цоколь изнутри рекомендуется до окончания монтажа основных элементов конструкции, которые находятся над нулевой точкой. Закрепляют теплоизолятор, используя способ, описанный в предыдущем разделе.

В связи с тем, что утепленная изнутри поверхность визуально не просматривается, декоративная облицовка и штукатурка для ее отделки не используется. Металлическая сетка натянутая поверх утеплителя используется для его защиты от грызунов. За счет отсыпки вдоль всего периметра забирки грунта или керамзита можно улучшить утепление основания постройки.

Нюансы утепления ж/б ростверка

Зачастую свайное основание с железобетонным ростверком только гидроизолируют и нутепляют снаружи. За счет наличия боковых стенок, подполье надежно защищается от промерзания.

Для утепления такого вида свайного основания используют следующий алгоритм действий:

• Боковые части ростверка обмазывают битумной мастикой, чтобы обеспечить его нормальное гидроизолирование. Ведь битумная мастика является надежным защитным стройматериалом.
• Плиты пеноплекса наклеивают непосредственно на битум.
• Чтобы исключить формирование тепловых мостов, стыки между утеплёнными местами заделывают, используя строительную пену. Данную пену не используют, если смонтировано несколько слоев пеноплекса, т.к. при таком варианте верхний ряд будет перекрывать стыки нижнего ряда.
• Для защиты утеплителя от грызунов, поверх плит закрепляется металлическая армирующая сетка. Эту сетку используются для оштукатуривания утепляемой поверхности.
• Как только клеящий раствор подсохнет, выполняют оштукатуривание поверхности.

Особенности утепления деревянных перекрытий

Чтобы уменьшить нагрузку на подстилающие грунты, при возведении свайно-винтовых оснований балочные перекрытия делают из специальных деревянных бpyсьев. При утеплении такого вида оснований надо учитывать ряд моментов. Чтобы утеплить перекрытие, применяют кoнстpyкциoнную «ячeистую» поверхность, которая образуют лаги и балки. Чтобы уменьшить воздействие влажной среды на лаги и балки, цоколь теплоизолируют, используя технологию, которая существенно отличается от теплоизоляции перекрытий из бетона.

На одном уровне с нижней частью балки закрепляют брусья 5×5 см. Этот брус потом будет выступать в качестве основы для «чepнoвых пoлов». На доски этого пола потом укладывают рулонную гидpoизoляцию и 1-ый утеплительный слой. Зачастую в качестве утеплителя используют минвату. Сверху балок перпендикулярно им закрепляют лaги, между которыми потом укладывают 2-ой утеплительный слой.

За счет этого энepгoэффeктивнoсть постройки снижается. Альтернативным вариантом в этом случае будет монтаж пpoдухoв. С наступлением сильных холодов данные продухи можно закрывать. Рулонную гидpoизoляцию, которая располагается между горизонтальным утеплителем и обрешеткой, выпускают ниже облицовочного покрытия и загибают так, чтобы осадки стекали на поверхность отмостки.

Теплоизолируем полы

Несколько вариантов может использоваться, чтобы утеплить полы в жилище:

• Засыпной утепляющий слой между «черновым полом» и нижней частью настила.
• Выполнение сплошной засыпки подполья, обустройство полов по грунту.
• Монтаж полов с утепляющим слоем в комплексе с заливкой теплых полов.

Чтобы подобрать оптимальный вариант утепления полов в доме, учитывают существующие условия, конфигурацию и наличие инженерных коммуникаций в подполе. Самые распространенные варианты на данный момент — монтаж утепляющего слоя между нижним настилом и черновым полом, заливка теплых полов.

При этом процесс утепления для двух этих вариантов начинают по одной и той же схеме:

• Монтируют лаги, которые обеспечат надежное и неподвижное закрепление перекрытия. Лучше всего если они опираются на поверхность свайных опор.
• Снизу на лаги закрепляют планки, которые в дальнейшем сформируют бортики для монтажа дощатого настила.
• После этого укладывают дощатый настил из обрезных досок, которые укладывают между лагами в поперечном направлении.
• Затем на доски монтируют утеплитель из пенопласта или пеноплекса. Керамзит в качестве утеплителя используют, когда толщина утеплительного слоя позволит смонтировать его. Надо учесть, что для качественного утепления пола отсыпать не менее 300 мм керамзита. Потому использовать такой вариант теплоизоляции получится далеко не всегда.
• Потом поверх утеплителя обустраивают гидроизоляцию.

Затем монтируют черновой пол и укладывают финишную отделку, либо делают заливку теплых полов. При этом данную систему теплых полов надо будет подключить и проверить ее работоспособность. Затем уже заливают бетонную стяжку толщиной около 100 мм. В настоящее время теплые полы становятся довольно популярными, т.к. они дают возможность эффективно и экономично прогревать помещения в доме.

Во время теплоизоляции основания изнутри, промежутки между лагами застилают полиэтиленовой пленкой. Сверху на данную пленку укладывают выбранный теплоизолятор. Прежде чем обустроить дощатый «черновой пол», надо будет постелить пароизоляцию, которая исключит накопление влаги из комнаты в утеплительном пироге.

Примерная стоимость утепления

Приведенная ниже таблица может быть использована для примерной оценки стоимости теплоизоляции свайного основания:

Гидроизоляция основания — важный фактор

Прежде чем начинать монтаж гироизоляции, надо обработать все открытые участки фундамента дома из дерева либо металла. Для обработки дерева используют антисептики, для металла — грунтовку.

Для нормального высыхания обработанных поверхностей потребуется около 1 недели. Такой подход позволит исключить губительное воздействие влаги на строй материал. Гидроизоляцию основания также выполняют, чтобы защитить его от воздействия влаги. Самым дешевым гидроизолятором будет рубероид. Его настилают в тех местах, где торцы свайных опор стыкуются с ростверком, на верхних сторонах ростверка и участках соприкосновения со стенками постройки.

Подводя итоги

Теплоизоляция свайного основания дома довольно несложная процедура, которую можно всегда сделать самостоятельно. Стоимость такой теплоизоляции свайного основания довольно дешевая. При этом она позволит надежно защитить жилище от холодов и уменьшить затраты на его обогрев. За счет внешний отделки цоколя дома, тепловые потери в доме уменьшатся, а внешний вид всего сооружения значительно улучшится.

Видео по теме
