Утепление фундамента пеноплексом

Проблема сохранения тепла в жилом доме была актуальна во все времена. В последние годы в связи с ростом стоимости различных видов топлива, применяемых в индивидуальных системах отопления, вопрос этот встает наиболее остро. Лучшим признанным способом защиты от теплопотерь через фундамент является его утепление с помощью вспененного пенополистирола – искусственного материала с широким спектром использования.

• Знакомимся с материалом
• Варианты утепления пеноплексом
• Горизонтальное утепление
• Вертикальное утепление
• Утепляем фундамент самостоятельно
• Утепляем плитный фундамент
• Утепляем ленточный фундамент

Знакомимся с материалом

Название плитного экструдированного пенополистирола произошло от фирмы-производителя. В настоящее время принято два равнозначных имени – «пеноплекс» и «пеноплэкс», получившихся от англоязычной транскрипции. По структуре материал представляет собой плиты плотной консистенции, состоящие из микропор, заполненных газообразной смесью.

В зависимости от назначения, механических и эксплуатационных свойств утеплители пеноплэкс выпускаются в нескольких вариантах:

Варианты пеноплекса

• Стандарт – плитный теплоизолятор с широким спектром применения от изоляции инженерных сетей до улучшения теплоизоляции пола, стен, фундамента.
• Пеноплекс 35, который также выпускается под именем пеноплэкс фундамент, используется для отделки ленточных и плитных типов оснований зданий как для вертикального, так и для горизонтального использования.
• Пеноплекс 45 – самый плотный вид вспененного ППС, что позволяет применять его при утеплении высоконагруженных конструкций и сооружений, таких как автомагистрали, железнодорожные пути и даже взлетно-посадочные полосы аэродромов.

Благодаря однородности и плотности материал хорошо подвергается таким механическим способам обработки, как пиление и сверление. Профессионалы рекомендуют выполнять резание плит пеноплекса на средних скоростях во избежание оплавления утеплителя и налипания его на режущие части инструментов.

В зависимости от условий в зоне строительства и требуемых показателей должны быть правильно подобраны размеры, плотность и толщина пеноплекса для утепления фундамента. Плиты в основном имеют стандартные параметры: ширина – 600 мм, длина 1200 мм. Толщина материала варьируется от 2 до 10 см с шагом 1 см. Естественным образом изменение тех или иных показателей в сторону увеличения сказывается и на стоимости материала.

к оглавлению ↑

Варианты утепления пеноплексом

Способы утепления фундамента пеноплексом

Утеплитель пеноплэкс фундамент широко применяется для снижения теплопроводности двух типов бетонных оснований различных строений – ленточного и плитного. В настоящее время существует два основных способа укладки – горизонтальный и вертикальный. Первый вид монтажа применяется для плитного фундамента и подошвы мелкозаглубленного ленточного, второй для боковых поверхностей заглубленного ленточного.

к оглавлению ↑

Горизонтальное утепление

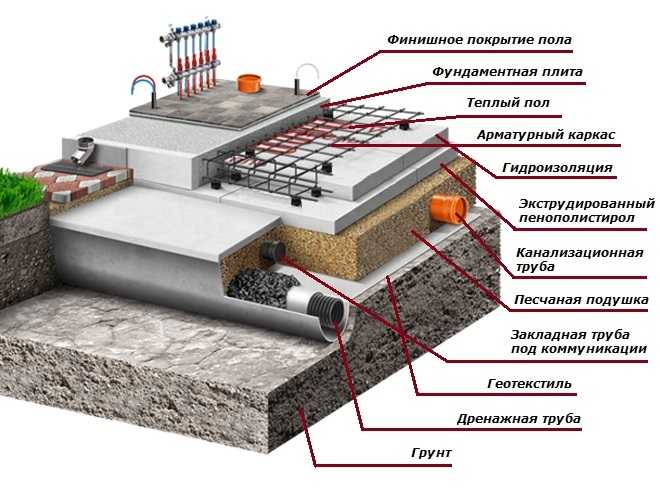

Утепление пеноплексом для фундамента или фундаментной плиты применяют в последние годы достаточно часто. Связано это с высокими эксплуатационными качествами плит. Они не боятся повышенной влажности и могут быть использованы даже на влажных болотистых почвах, что является большим преимуществом перед другими видами утеплителей.

Технология выполнения утепления фундамента в виде плиты или незаглубленной ленты пеноплексом следующая:

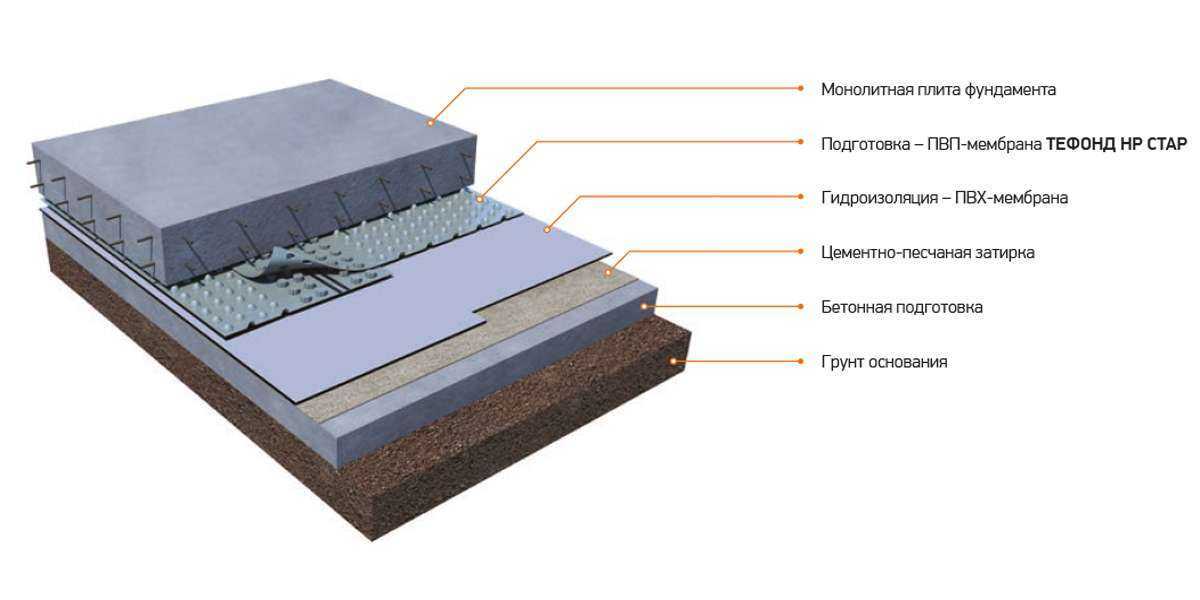

1. Размечается площадка требуемого размера и выполняется качественная выемка грунта с приданием основанию максимально возможной плоскостности и горизонтальности;
2. Дно углубления утрамбовывают, отсыпают влажным песком и после укладки слоя геотекстиля выполняют щебеночную отсыпку;
3. По щебню делают тонкую бетонную стяжку без армирования и дают массе полностью застыть;
4. По выравнивающему слою осуществляют укладку утеплителя пеноплэкс максимально плотно, используя пазогребневую систему, элементы которой изготавливаются на всех кромках плит материала. Таким образом выполняют покрытие всей поверхности будущего фундамента.
5. Поверх плит пеноплэкс фундамент необходимо расстелить слой полиэтилена толщиной не менее 150-200 мкм. Пленку накладывают на соседние полотна с нахлестом не менее 200 мм и проклеивают канцелярским скотчем для лучшей гидроизоляции.
6. Непосредственно на утеплитель фундамента и полиэтилен монтируют армирующий каркас и заливают подготовленной бетонной смесью. Так достигают утепления фундаментной плиты и основания мелкозаглубленной ленты.

к оглавлению ↑

Вертикальное утепление

Монтаж и укладка пеноплекса на фундамент требует надежного закрепления, особенно в верхней, цокольной части ленты. Для этого используют особые дюбель гвозди с пластиковым дюбелем, имеющим шляпку увеличенного диаметра. Это позволяет значительно увеличить площадь прижима и предотвращает разрушение плит пеноплекса.

Ленточный заглубленный фундамент рекомендуется утеплять снаружи по внешней поверхности. Этот способ имеет ряд преимуществ по сравнению с внутренним монтажом плит:

• не уменьшается внутренний объем подвала или цокольного этажа дома;
• благодаря утеплению фундамента можно обеспечить и дополнительную его гидроизоляцию;
• выполняется дополнительная защита основания дома от промерзания, что значительно увеличивает срок его службы;
• технические характеристики пеноплекса для фундамента позволяют значительно сместить точку росы, что также ведет к сохранности бетона.

Технология выполнения вертикального утепления фундамента пеноплексом отличается от горизонтального. Для этого необходимо закрепить плиты с помощью различных строительных смесей и специализированных крепежей, о которых было упомянуто выше. Утепление фундамента пеноплексом предваряют выполнением качественной гидроизоляции, которая может состоять из двух слоев – обмазочного состава и рулонного материала.

Важным моментом является выбор, учитывая характеристики утеплителя для фундамента: пеноплекс 1200х600х50 мм или 100 мм. При расчетных показателях, требующих монтажа утеплителя слоем 10 см, строители рекомендуют уложить два слоя плит по 5 см. Это позволит перекрыть швы между отдельными плитами в первом ряду и получить более высокое качество работ.

к оглавлению ↑

Утепляем фундамент самостоятельно

Высокая стоимость требуемых материалов и простота процесса позволяет выполнить утепление фундамента своими руками, минимизируя общую стоимость данного вида работ. об особенностях каждого варианта монтажа пеноплэкса фундамент остановимся более подробно, что позволит избежать неминуемых ошибок в будущем.

Утепляем плитный фундамент

Технология утепления фундамента пеноплексом своими руками не сложна и схожа с работой с простейшим вариантом детского конструктора. На предварительно подготовленное основание укладывают плиты, плотно состыковывая их друг с другом. Дополнительного крепления для этого, как правило, не требуется. Обязательным условием является укладка полотна из полиэтилена для предотвращения протекания бетонной смеси в швы.

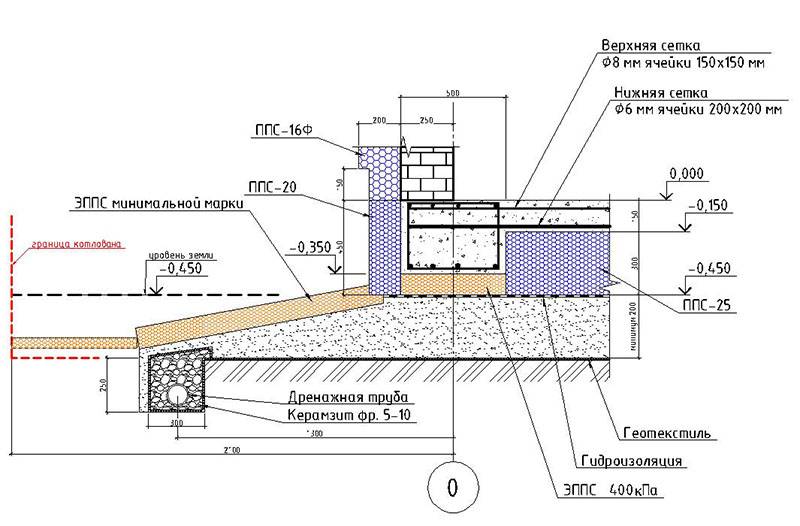

Пеноплекс для плитного фундамента

Расчет требуемого количества также не составит труда для любого домашнего мастера, который еще не забыл курс математики начальной школы. Площадь стандартной плиты пеноплэкса фундамент при ее размерах 1200х600 мм равна 0,72 м². Следовательно, для определения требуемого количества материала, достаточно разделить общую площадь будущей плиты на 0.72, округлив до ближайшего целого. Не забудьте при расчетах определить количество утеплителя пеноплэкс и для боковых стен плитного основания дома.

Часто для определения транспортных расходов необходимо рассчитать и количество упаковок материала. Для этого, кроме общего количества плит необходимо знать и их требуемую толщину. Связано это с различной комплектацией пачек пеноплекса, имеющих стандартную толщину в 400 мм. Так, плит толщиной 50 мм в упаковке будет содержаться 8 шт., а плит толщиной 20 мм – 20 шт.

к оглавлению ↑

Утепляем ленточный фундамент

Так как ленточный тип оснований является наиболее распространенным, на технологии его утепления следует остановиться более подробно. Плиты пеноплекс позволяют выполнить отделку стен фундамента нового дома или простоявшего уже несколько десятилетий. Последовательность работ будет выглядеть следующим образом:

Пеноплекс для утепления ленточного фундамента

1. от ленточного основания необходимо полностью удалить грунт на расстоянии, удобном для перемещения двух человек. Обычно, эта величина составляет 1 метр.
2. поверхность ленты тщательно очищается от различного мусора и отстающих частей бетонной смеси. Это особенно актуально для фундаментов с длительным сроком эксплуатации. В качестве инструментов рекомендуются пластиковые щетки, закрепляемые в патроне дрели или на болгарке.
3. В случае образования глубоких впадин на поверхности стен фундамента их необходимо заполнить свежим цементным раствором и выполнить оштукатуривание.
4. Перед тем, как крепить плиты пеноплекса к фундаменту его необходимо изолировать от попадания влаги. Для этого просохшие стены ленты покрывают обмазочной мастикой, на которую наклеивают рубероид. Гидроизоляция фундамента пеноплексом, даже учитывая его низкое влагопропускание, не рекомендуется.
5. Определившись на основании предварительных расчетов, какой пеноплекс для фундамента подойдет в ваших условиях, выполняем его монтаж. В нижней, подземной части применяют специальный клей для плит, реализуемый в виде сухой смеси и приготавливаемы непосредственно на строительной площадке. Для надземной части строители советуют применять дюбель гвозди.
6. Наружную поверхность утеплителя обязательно покрывают тем или иным составом. Прежде чем закрыть пеноплекс на фундаменте, дождитесь полного отверждения клеящего состава. Лучшим вариантом считается оштукатуривание с применением пластиковой армирующей сетки.

Описанная технология имеет широкое применение, и, например, правильно утеплить фундамент бани пеноплексом, а также наружной поверхности дачного бассейна теперь не составит для вас никаких проблем. Соблюдая последовательность и стремясь к высокому качеству работ несложно получить результат, к которому вы идете.

Различные типы теплоизоляционных плит

Еще размышления энтузиаста-энергетика

Большинство строителей в странах с холодным климатом знают, что строительные нормы требуют теплоизоляции плитного фундамента. Но терминология, используемая для описания утепленных плит, довольно запутанна. В этой статье я постараюсь внести ясность в текущую путаницу по многим типам плитных фундаментов.

Существует как минимум четыре типа плитных фундаментов:

1. Плита с утолщенными краями, также известная как монолитная плита, объединяет основание и плиту таким образом, что бетон заливается одновременно. Основание по периметру плиты с утолщенными краями не очень глубокое. [Изображение предоставлено Мартином Холладеем]
2. Стены по периметру плиты с морозобоями опираются на фундаменты, установленные ниже линии промерзания — обычно на три-четыре фута ниже уровня земли. Этот тип фундамента требует заливки бетона в течение трех разных дней. Фундаменты морозостойких стен по периметру обычно укладывают первыми, а затем морозостойкие стены по периметру. Последним компонентом фундамента, который необходимо разместить, является плита. Плита с противоморозными стенками может быть утепленной или неутепленной. [Изображение предоставлено Мартином Холладеем]
3. Фундамент мелкозаглубленный с защитой от замерзания (FPSF) представляет собой монолитную плиту с достаточной изоляцией (либо вертикальной изоляцией по периметру плиты, либо горизонтальной изоляцией крыльев за пределами основания здания, либо и тем, и другим). ) для предотвращения промерзания грунта под фундаментами. Этот тип плиты иногда, но не всегда, имеет сплошной слой горизонтальной изоляции под всей плитой.
4. Утепленная плита-плот похожа на защищенный от мороза мелкозаглубленный фундамент с двумя основными отличиями: утепленная плита-плот обычно имеет одинаковую толщину, а не утолщенный край, и утепленная плита-плот всегда включает сплошной слой горизонтальной изоляции под всей плита.

Независимо от того, какой тип плиты вы собираетесь установить, помните, что подготовка места установки очень важна. В большинстве случаев подготовка площадки состоит из…

Подпишитесь на бесплатную пробную версию и получите мгновенный доступ к этой статье, а также к полной библиотеке премиальных статей GBA и детали конструкции.

Начать бесплатную пробную версию

Уже зарегистрированы? Войти

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение вопроса об использовании энергии в жилых помещениях

• 3 февраля
• 20 января
• 6 января

Руководство по продукту Посмотреть больше

• 27 января
• 23 января
• 19 января

Изоляция на уровне пола — Madison Gas and Electric

Многие здания на уровне пола в северном климате не имеют надлежащей изоляции вокруг фундамента, особенно на плите. Отсутствие утепления или неправильное размещение позволяет проводить холод в здание на уровне пола. В прошлом прохладный край плиты можно было почувствовать, но не увидеть. Сегодня тепловизоры могут легко увидеть и измерить температуру плиты.

В холодную погоду сотрудники, работающие по периметру здания, быстро замечают, что у них мерзнут ступни и ноги. Они могут использовать электрические обогреватели, чтобы попытаться компенсировать холод от бетона. Типичный обогреватель потребляет 1,5 кВт. Он может или не может быть выключен в конце дня.

В крайних случаях можно добавить сотни обогревателей. Это влияет на электрические цепи и может сделать термостаты и системы отопления неэффективными. Хотя добавить электрические нагреватели сопротивления несложно, существует фактор эксплуатационных расходов. Отопление с помощью электричества обходится примерно в три-пять раз дороже, чем с помощью природного газа.

Коммерческие здания часто имеют систему верхнего отопления и охлаждения. Здание с ровными перекрытиями и системой верхнего отопления может быть некомфортным на уровне пола, если здание не имеет хорошей изоляции, низкой инфильтрации и хорошо спроектированной системы распределения воздуха. Теплый воздух над головой должен быть направлен вниз к полу. Это сложнее, если пол прохладный.

В некоторых зданиях есть системы водяного отопления по периметру. Этот тип системы отопления обычно компенсирует отсутствие изоляции. Тем не менее изоляция снижает потери тепла наружу и направляет его к жильцам там, где это необходимо и полезно.

К сожалению, добавление изоляции к фундаменту или краю плиты после того, как здание построено, редко бывает рентабельным. Возможность сделать все правильно появляется раз в 30 лет, когда здание строится. В северном климате имеет смысл вложить деньги и энергию в высококачественное здание с хорошей изоляцией.


Copyright 2017, Building Science Corporation

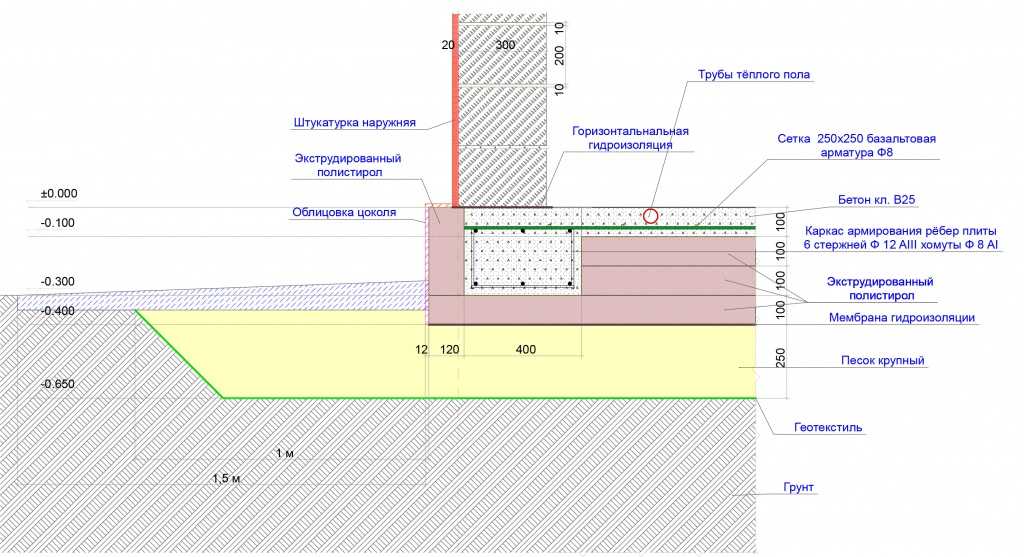

Эти изображения иллюстрируют типичные подходы к изоляции плиты на уровне. Ознакомьтесь с местными нормами жилого или коммерческого строительства для получения конкретных сведений, таких как R-значение и размеры.

В то время как камера может отображать относительную тепловую энергию, точное определение температуры более сложно. ИК-камера принимает как излучаемую, так и отраженную энергию от цели и использует коэффициент излучения цели, видимую отраженную температуру и расчеты для получения расчетной температуры цели. Мы стремимся к точности в интерпретации температур, но не сбрасываем коэффициент излучения камеры и видимую отраженную температуру для каждого изображения.

Вертикальная шкала температуры в правой части изображения показывает самую высокую и самую низкую температуру в пределах изображения. Температура в месте расположения курсора отображается в верхнем левом поле. Цветовая палитра, используемая в этих изображениях, имеет желтый и белый цвета как самые теплые температуры и от фиолетового до черного как самые низкие температуры.
