Утепление кирпичной стены газобетоном
Приветствую вас, мои Читатели и Зрители строительного Блога “Путь Домой”! Сегодня будем говорить на очень классную тему.
Вы даже не представляете как я ждал ее, чтобы поделиться с вами информацией.
Внимательные подписчики, которые читают мои Блог, смотрят видео и читают комментарии, могли заметить что я уже немного затрагивал эту тему. 🙂
К сожалению, в любой сфере деятельности присутствует много лжи. Такая прекрасная профессия как маркетолог возглавила распространение неправдивой информации. Когда на рынок заходит какой-то новый материал, маркетологи известны тем, что поливают грязью своих конкурентов, чтобы занять нишу на строительном рынке. За 30 лет работы я видел этого столько… Вы даже не представляете. Но это неизбежно: так было, есть и будет. Потому что люди лучше и быстрее реагирует на негатив.
Наблюдая за всем этим в строительстве, у меня сердце кровью обливается. Строительство должно быть достаточно чистым и светлым, ведь строители помогают людям улучшить комфорт жизни, сделать ее более безопасной, чтобы человек не отвлекался на “бытовуху”.
Все современные технологии и материалы, заходя на строительный рынок начинают с вот этой грязи. Это очень угнетает. Мой Блог посвящен совершенно другому. Я много раз говорил, что нет плохих или хороших материалов, технологий. Есть безграмотное и бездумное их применение. Ведь в стене работает Система, а не один материал.И если эта Система организована правильно, она помогает формировать микроклимат в доме для комфортного проживания человека.
Мне до сих пор непонятно почему мы не называем вещи своими именами? Почему мы не честны перед самими собой? Мы ищем “идеальный” дом, “идеальную” технологию и т.д. Начните с честности и вы поймете, что стена из вопроса, который мы сегодня обсудим — это прекрасная стена. 🙂 Потому что обожженная керамика и глина — это конструкционный материал. И те, кто пытаются приписать его к утеплителям, лгут.
А на лжи никто не построит качественный дом.Упоминалось в видео:
6:50 Пассивный и активный дом
9:40 Кирпич + газобетон
11:34 2 правила проектирование стен
13:45 ГБ плотностью D200
14:35 Самонесущий и самоНЕнесущий газобетон
15:38 Формирование стены и теплотехнический расчет
18:40 Возможные ошибки
22:18 Имитация кладки
Вопросы пользователей
26:36 Что будет дешевле и более целесообразно: упомянутый газоблок или все же пенопласт?
28:10 Газоблок в данном случае будет играть только роль утеплителя или можно дополнительно перекинуть на эти блоки часть нагрузки от перекрытия и крыши, к примеру?
29:30 Возможность утепления газобетоном кирпичного дома с наличием ж/б сердечников в стене в условиях сейсмики и последовательность кладки слоев и связь их.
34:56 Как вы относитесь к утеплителю стен бетолем?
Кирпичные стены могут встретиться как в новостройках, так и старых домах — материал этот широко применяется с давних времён и ценится за свою прочность, долговечность, универсальность. Однако с точки зрения теплоизоляции, кирпич — не самый эффективный вариант. Даже при толстых стенах в 2-2,5 кирпича (50-60 см) часто требуется дополнительная теплоизоляция, особенно в регионах с холодным климатом. Современные утеплители прекрасно справляются с этой задачей, при толщине в несколько сантиметров обеспечивая теплоизоляцию больше, чем у метровой кладки кирпича.
Правила утепления кирпичных стен
Безусловно, утеплять стены кирпичного дома лучше снаружи — так вы добьётесь максимального эффекта, обеспечив надёжную и равномерную теплоизоляцию здания по всему контуру. Однако это дорогостоящая и хлопотная операция, особенно в многоквартирном доме — нужно получить разрешение на эти работы на общем собрании жильцов, договориться с остальными жильцами о разделе затрат, согласовать сроки, подрядчиков.
Кроме того, внешнее утепление в ряде случаев нецелесообразно. Например, если у дома дорогой декоративный фасад, демонтировать его для закладки утеплителя, а затем устанавливать снова будет очень накладно или технически невозможно.Однако, если утеплить стены снаружи нельзя, можно сделать это изнутри. Это немного уменьшит площадь квартиры, но обойдётся дешевле. При этом нужно учесть некоторые сложности и особенности, возникающие при таком подходе.
Особенности стен из кирпича
Помимо толщины стены, очень важно знать, какой именно кирпич использовался для кладки — цельный или пустотелый, а также каким методом проводилось сама кладка — сплошным или «колодцем» (то есть внутри стены остаются полости). Имеет значение и вид самого кирпича — обычный глиняный кирпич, керамический, силикатный.
Таблица: коэффициент теплопроводности различных видов кирпича.
Воздушные полости в самом кирпиче и в кладке снижают теплопроводность кладки, поэтому две кирпичные стены одинаковой толщины могут значительно отличаться по своим теплоизоляционным параметрам. Соответственно, и утеплителя для них понадобится разное количество.
Требования к утеплителю для внутренних работ
Поскольку утеплитель будет находиться внутри квартиры, его свойства нужно изучить особенно внимательно.
На что обратить внимание:
Экологическая безопасность — материал должен быть инертным, не выделять в воздух микроскопические частицы.
Как можно более низкий коэффициент теплопроводности. Не опасайтесь того, что «слишком утеплите стену» — теплоизоляция создаёт эффект термоса, то есть удерживает тепло в квартире зимой, а летом, наоборот, позволяет сохранять прохладу.
Пароизоляция. Чем ниже коэффициент паропроницаемости — тем меньше влаги поглощает материал.
Толщина материала. Чем она меньше — тем меньше придётся жертвовать пространством в квартире.
Сочетаемость с отделочными материалами. Учтите, что поверх него вам нужно будет монтировать слой отделочных материалов (обои, штукатурка и т. п.). Делайте выбор в пользу плотных твёрдых утеплителей — финишную отделку поверх них выполнять проще.
Возможные решения по утеплению изнутри
Учитывая нюансы, связанные с внутренними работами, оптимальных решений по утеплению кирпичных стен изнутри всего два — это применение пенопласта и экструдированного пенополистирола (ПЕНОПЛЭКСа).
Пенопласт
Пенопласт — материал, хорошо знакомый даже людям, далёким от строительных и отделочных работ. Все знают, как он выглядит — лёгкие белые плиты из спрессованных между собой шариков диаметром в несколько миллиметров. Пенопласт дешев, очень прост в обработке (режется даже обычным острым ножом), поэтому это довольно популярное решение для утепления стен.
Основные недостатки пенопласта — его хрупкость и способность со временем впитывать влагу. При изменении определенных условий внешней среды пенопласт может крошиться. Кроме того, при механическом воздействии непрочный пенопласт очень легко ломается, поэтому и использовать его можно только не в нагруженных конструкциях. В отличие от пенопласта экструдированный пенополистирол на протяжении всего срока службы держит форму, не деформируется и не пропускает холод.
В виду того, что в пенопласте присутствует множество пустот, при определенных условиях они могут легко заполниться, например, влагой. За счет разницы температур внутри и снаружи происходит охлаждение водяного пара и его конденсация. Между слоем утеплителя и наружной стеной скапливается сырость. Затем влага начинает проникать в стену, что ухудшает её термоизоляционные свойства. В зимний период происходит замерзание конденсата в стенах, что с течением времени приводит к разрушению конструкций. Очевидно, что пенопласт по своим техническим характеристикам сильно уступает экструдированному пенополистиролу, который отличается нулевым водопоглощением, низким коэффициентом теплопроводности и высокой прочностью.
Экструдированный пенополистирол (ПЕНОПЛЭКС)
Часто называют усовершенствованным пенопластом. Изготавливается из того же полимера, но по более совершенной технологии, за счёт чего материал получается более плотным, прочным и совсем не пропускает влагу. При монтаже можно обойтись без обрешётки — плиты ПЕНОПЛЭКСа толщиной 2–10 см можно клеить прямо на стены, поверх них монтировать листы гипсокартона, которые затем штукатурить или оклеивать обоями. Клеить обои прямо на утеплитель нельзя.
Основные этапы монтажа:
Выровняйте стены и загрунтуйте их антисептическим составом, чтобы защитить от плесени.
Приклейте плиты ПЕНОПЛЭКСа к стене. Сделать это можно полиуретановым клеем Fastfix либо специализированным клеем для теплоизоляции на цементной основе. Если используете цементный клей — вам пригодится зубчатый шпатель, а для улучшения сцепления материала с клеем — игольчатый валик.
При стыковании плит снижайте до минимума зазоры между ними. Плиты клейте в шахматном порядке.
Для дополнительного крепления используйте дюбели-зонтики — они помогут надёжно зафиксировать плиты на стене.
Если планируете затем штукатурить стену — обязательно используйте армирующую сетку.
Кирпичные стены лучше утеплять снаружи, но если это по каким-то причинам невозможно или нецелесообразно, то можно утеплить их изнутри, используя для этого современные материалы небольшой толщины. Главное при этом — обеспечить в квартире хорошую вентиляцию и пароизоляцию, чтобы предотвратить образование конденсата.
Повышение теплотехнических характеристик – мера, благодаря которой ощутимо снижаются затраты в сезон отопления. Элементарные расчеты доказывают быструю окупаемость слоя утеплителя, а с учетом бесконечного удорожания топлива возврат потраченных на утепление финансов произойдет еще стремительней. С помощью современных изоляционных материалов утепляются кровельные конструкции, перекрытия, подвальные помещения, фундаменты и др.
Потери тепла в домах с кирпичной кладкой связаны с несоответствием теплотехнических параметров кирпича и тех же характеристик кладочного раствора. При определенных климатических условиях, например, при повышении уровня атмосферной влажности, разница в значениях теплотехнических показателей увеличивается. Несмотря на минимизацию стыковочных швов, происходящую за счет применения современных кладочных растворов, использование связующих материалов повышает изоляционные показатели.
Так, уменьшить теплопотери через соединительные швы при строительстве домов из пено- или газобетона можно, изменив цементно-песчаный раствор на клеевые составы.
Пористый газобетон отличается превосходными изоляционными свойствами, что обусловлено его специфической структурой. Наличие многочисленных микроскопических сфер, заполненных воздушными пузырьками, обеспечивает идеальную изоляцию, но одновременно с ней снижает прочностные показатели газобетона. То есть, чем выше изоляционные и теплотехнические качества газобетонных конструкций, тем ниже его плотность, а соответственно, и прочность. Так как для сооружения несущих стен, на которые ложится ряд нагрузок, как внешних, так и нагрузок вышележащих строительных конструкций, основным ориентиром выбора становится плотный, менее пористый газобетон. Для повышения изоляционных характеристик применяются различные схемы утепления.
Несущие стеновые конструкции, возведенные из однородных материалов (кирпича, пенобетона, газобетона) можно утеплять как с наружной стороны строения, так и с внутренней. Преимуществом внутреннего утепления является возможность периодически менять утративший первоначальные изоляционные качества материал. Отрицательная сторона внутреннего утепления — потеря полезной площади здания. Поэтому предпочитают выполнять наружное утепление, кроме ситуаций, когда это выполнить невозможно.
При установке изоляционного слоя происходит смещение точки росы, находящейся до обустройства утеплителя в толще стеновой конструкции, в зону утепляющей системы. Это предотвращает образование конденсата на находящихся под слоем утеплителя поверхностях. Если для повышения теплоизоляции использовались паропроницаемые материалы, излишки влаги свободно выходят во внешнее пространство.
Если применялись утеплители, не относящиеся к категории паропроницаемых материалов, необходимо устройство вентилируемого фасада. То есть между поверхностью несущей стены и системой утепления остается вентилируемый зазор размером, как правило, от 2-х до 5 см. Наличие его необходимо для того, чтобы образованные в жилых помещениях излишки влажных испарений не конденсировались на несущих конструкциях. Если в строящемся здании предусматривается установка мощной разветвленной системы кондиционирования, в обустройстве вентилируемого фасада нет необходимости даже при утеплении не дышащими материалами. При установке любого из видов фасада требуется точное соблюдение последовательности расположения каждого из функциональных слоев, и соблюдать обязательное правило — возможность пропускать пар каждого из последующих слоев системы утепления должна быть выше, чем у его предшественника.
Утепление стен из кирпича
Началом утепления кирпичных стен является фиксация утеплителя к наружной поверхности при помощи клеевого состава или крепежных дюбелей. Затем производят установку армирующего слоя, в котором утапливается армирующая сетка из стекловолокна. Если в качестве финишной отделки выбрана декоративная штукатурка, многослойную утепляющую систему грунтуют для оптимизации адгезии с наносимым материалом. Применение в качестве финишной отделки блок хауса или сайдинга требует укладки поверх утепляющей системы гидроизоляционной и ветрозащитной пленки. Она прибивается к утепленным стенам деревянными рейками, которые одновременно выполняют функцию обрешетки для установки сайдинга или блок хауса.
Утепление газобетонных конструкций
Для обустройства фасадов зданий из газобетона применяются паропроницаемые краски и штукатурки, облицовочный кирпич, пиломатериалы, сайдинг и др. Если для повышения теплотехнических характеристик стен из газобетона используется материал, имеющий большую плотность, чем у газобетонных элементов, то требуется оставить вентиляционный зазор. Контактная установка облицовки с низкой способностью пропускать пар приведет к образованию конденсационных испарений на обрабатываемой поверхности.
Утепление несущих стен из газобетона требует грамотного расчета и знания плотности строительного материала. Так как газобетон с низкой плотностью приблизительно в четыре раза меньше проводит тепло, чем кирпич, то в монтаже мощного слоя утепления нет необходимости. А в основном, технология утепления газобетонных конструкций аналогична утеплению стен из кирпича.
Преимущества утепления
Сооружение систем утепления позволяет не только повысить изоляционные качества использованных для возведения стен материалов. Установка изоляционного пирога повышает эксплуатационные характеристики, продлевает сроки службы и придает зданию респектабельный вид. Современные утеплители, основой которых чаще всего является стекловолокно или базальтовое волокно, обладают свойством гасить звуковые колебания. Грамотный подбор необходимого по мощности, прочности, плотности и способности пропускать пар материала станет залогом прекрасных условий проживания в красивом новом доме.
Утепление дома газобетоном
Кирпич — один из самых популярных материалов для строительства частных домов, ведь он относится к негорючим (а значит, обеспечивает высокую степень пожарной безопасности), имеет долгий срок службы и может выдерживать большие нагрузки. Единственный его существенный недостаток — это высокая теплопроводность. Для того, чтобы суметь сохранить внутри дома необходимое тепло, кирпичная стена должна быть толщиной около 2 метров, что технически невыполнимо, ведь это очень большая нагрузка на фундамент.
Именно поэтому дополнительное утепление дома из кирпича — частое решение, особенно если учесть постоянное повышение коммунальных платежей и стремление хозяев снизить затраты на обслуживание жилья.
Газобетон как утеплитель для кирпичного дома — один из вариантов.
Что он из себя представляет?
Утеплитель из газобетона D200 имеет плотность 200 кг/м3. По составу он идентичен материалам со стандартной плотностью (D300, D400, D500): D200 изготавливается из песка, цемента, извести, гипса и алюминиевой пудры.
Единственное отличие плит низкой плотности от высокой — в качестве используемого сырья, которое для D200 более дорогое и прошедшее большее количество этапов подготовки, чем для утеплителя со стандартной плотностью.
Размерный ряд плит газобетона низкой плотности представлен как стандартными (длина 60 см, высота 25 см и толщина 10/15/20 см), так и увеличенными (60 на 50 см) размерами в зависимости от сроков, в которые нужно уложиться с монтажом — плиты увеличенных размеров позволяют ускорить процесс установки теплоизоляционного слоя.
Газобетон низкой плотности в качестве утеплителя можно применять как для стен, имеющих недостаточный уровень теплоизоляции, так и для тех, в возведении которых были допущены ошибки, а также для утепления стяжек и пола холодного чердака.
Обратите внимание на то, что утеплитель с низкой плотностью требует к себе очень бережного обращения (в первую очередь это касается его доставки до объекта и погрузки с разгрузкой), поскольку материал отличается хрупкостью.
Материал также отличается высокой паропроницаемостью, которая обеспечивает вывод лишней влаги наружу и предотвращает ее скопление внутри. Это позволяет продлить срок службы утеплителя и лучше поддерживать оптимальный температурный режим внутри дома.
Изнутри или снаружи?
Утеплить кирпичный дом можно двумя способами — внутренним и наружным, и у каждого из них есть свои плюсы и минусы.
Главный недостаток монтажа утеплителя внутри дома — это потеря полезной площади, которую крадет теплоизоляционный слой. Особенно остро этот вопрос будет стоять для владельцев домов с не очень большой площадью, которую обычно используют по максимуму.
К тому же внутреннее утепление требует обеспечения хорошей вентиляции, что может повлечь за собой дополнительные расходы.
Наружное утепление — это более практичный и универсальный вариант, который используется практически всегда. Его главными преимуществами можно назвать:
- повышение эргономичности дома благодаря сокращению расходов на оплату отопления;
- улучшение звукоизоляционных свойств стен здания;
- увеличение срока службы дома в целом за счет большей защищенности от негативных факторов внешней среды.
Процесс монтажа газобетонных плит
- Первый этап, от которого зависит качество конечного результата, — подготовительный. Сначала нужно привести стены дома в нужный вид, то есть убрать перепады, избавиться от пыли и загрязнений.
- Для крепления плит лучше всего подойдет специальная клей-пена. Она практически не изменяется в размерах после застывания и предотвращает образование трещин. Оптимальная температура для монтажа варьируется в пределах от -10 до +25 градусов по Цельсию.
- Клей на плиты наносим по периметру, чтобы обеспечить им большую площадь соприкосновения со стеной. При этом наносить его нужно непрерывной линией, чтобы получился замкнутый контур — это обеспечит дополнительную защиту от ветра.
- В процессе монтажа нужно располагать плиты как можно плотнее друг к другу и к стене — так, чтобы между ними оставалось как можно меньше свободного пространства для лучшей теплоизоляции дома.
- После того, как весь дом утеплен, можно приступать к отделке стен выбранным вами способом.
Наша компания строит и делает проекты домов из газобетона. Также можем спроектировать и построить дом с таким утеплением по индивидуальному проекту.
Строительство дома от А до Я Подготовительный этап Начало строительства Инженерные сети Отделочные работы
Слоистая кладка с утеплением PIR-плитами
В зависимости от конструкции стен дома через них теряется до 35-45% тепла. Поэтому их теплозащитные качества во многом определяют условия микроклимата помещения. Чем выше будет теплозащита стен, тем меньший поток тепла через нее будет проходить, и тем меньше будут теплопотери. Устройство стен с применением утеплителей может снизить затраты на отопление от 30 до 70%.
Несмотря на огромное разнообразие материалов для внешней отделки дома, популярным решением остается устройство декоративного слоя из облицовочного кирпича: слой внутренней кладки – выполняет несущую функцию, слой наружной кладки – декоративно-защитную, а между ними устанавливается – теплозащитный слой из утеплителя.
В отличие от однослойных стен, например, из кирпича или газобетонных блоков, слоистая кладка позволяет в разы сократить толщину стены. Так, в соответствии с действующими строительными нормами, требования к толщине стен из кирпича в Московском регионе – около 1,9 м., а толщина стены при выборе слоистой кладки составит всего 0,45 м.
Если внутреннюю кладку можно выполнить из любого материала – полнотелого кирпича, бетонных или керамзитобетонных блоков, то выбору утеплителя должно быть уделено пристальное внимание. Ведь облицовочный кирпич снаружи не позволит вам “заглянуть” внутрь стены, чтобы проверить его состояние.
Так какими свойствами должен обладать утеплитель для слоистой кладки?
Самое главное требование к утеплителю в слоистой кладке – его теплоизолирующая способность на протяжении всего срока службы дома.
Достигается это условие такими свойствами утеплителя, как:
- низкая теплопроводность
- низкое водопоглощение
- низкая паропроницаемость
- необходимая прочность
Всеми вышеперечисленными качествами обладает PIR утеплитель для слоистой кладки PIR-плиты PIRRO – термоизоляционные плиты на основе полиизоцианурата (PIR) с закрытой системой ячеек, облицованные многослойным алюминием.
-
Рекордно низкая теплопроводность. Термоизоляционные PIR-плиты PIRRO обладают одним из наименьших показателей теплопроводности среди всех современных утеплителей – λ10=0,021* Вт/м·К.
- Влагостойкость. Такой PIR утеплитель для слоистой кладки – влагостойкий и не гигроскопичный материал: плиты утеплителя держат форму на протяжении всего срока службы дома и лишены недостатков волокнистых утеплителей, способных при насыщении водой терять первоначальную форму, проседать со временем, образуя незащищенные утеплителем участки стены. Также, в отличие от пенопласта, представляющего собой скрепленные шарики полистирола, и от минеральных утеплителей, представляющих собой скрепленные фенолформальдегидной смолой волокна, PIR-плита представляет собой цельное изделие, не поддающееся со временем выветриванию и потере толщины.
- Отражение тепловой энергии. PIR теплоизоляция для слоистой кладки обладает свойством отражения тепловой энергии. Летом нагретый слой облицовочного кирпича передает тепло внутренним слоям стены. Но благодаря наличию алюминиевой фольги в облицовке внешнее тепло отражается, что позволяет снизить нагрузку на систему кондиционирования дома. Облицовка из многослойного алюминия играют роль диффузионно-герметичного покрытия, обеспечивающего паро- и воздухонепроницаемость и стабильность теплофизических характеристик материала на весь срок службы.
- Экологичность. Утеплитель не содержит вредных примесей, не имеют запаха, являются химически инертным продуктом. Исключено накопление пыли, развитие популяций бактерий и возникновение плесени на поверхности плит и в зонах примыкания к конструктивным элементам. Благодаря используемому сырью и специальным облицовкам, PIR-плиты для утепления слоистой кладки не позволяют грызунам и насекомым создавать зоны популяций и обитания.
- Высокая прочность. Теплоизоляция характеризуется значительными прочностными характеристиками при малом весе. Вес плиты толщиной 100 мм составляет всего 3,1 кг на метр квадратный.
- Пожаробезопасность. PIR утеплитель для слоистой кладки – огнестойкий материал в силу своей специальной формулы. Закрытая пористая структура PIR-изоляции препятствует горению полимеров, позволяя им лишь обугливаться при воздействии пламени. PIR не поддерживает горение, не распространяет пламя, не плавится и не образует горящих капель расплава.
Технические характеристики PIR-плит PirroУниверсал
Показатели | Значения |
---|---|
Теплопроводность, λ10 |
0,023 Вт/м·К |
Плотность |
31 ± 2 кг/м3 |
Прочность на сжатие при 10% деформации |
≥120 кПа |
Прочность при изгибе |
≥350 кПа |
Водопоглощение при полном погружении |
< 1,0 % |
Температурный диапазон эксплуатации |
– 70ºC |
Торцевание по периметру |
“четверть” |
Размеры |
1200 х 600 мм |
Стандартная толщина |
30, 50 мм |
Технические характеристики PIR-плит PirroТермо
Показатели | Значения |
---|---|
Теплопроводность, λ10 |
0,023 Вт/м·К |
Плотность |
31 ± 2 кг/м3 |
Прочность на сжатие при 10% деформации |
≥120 кПа |
Прочность при изгибе |
≥350 кПа |
Водопоглощение при полном погружении |
< 1,0 % |
Температурный диапазон эксплуатации |
– 70ºC |
Торцевание по периметру |
“четверть” |
Размеры |
1200 х 600 мм |
Стандартная толщина |
30, 50 мм |
Технические характеристики PIR-плит PirroUniversal
Показатели | Значения |
---|---|
Теплопроводность, λ10 |
0,021* Вт/м·К *Теплопроводность измерена в течение 24 часов с момента выпуска продукции. |
Плотность |
31 ± 2 кг/м3 |
Прочность на сжатие при 10% деформации |
≥120 кПа |
Прочность при изгибе |
≥350 кПа |
Прочность при растяжении |
≥100 кПа |
Водопоглощение при полном погружении |
< 1,0 % |
Коэффициент паропроницаемости PIR |
0,026 мг/м·ч·Па |
Температурный диапазон эксплуатации |
-70ºC |
Группа горючести |
Г4 |
Торцевание по периметру |
“шип-паз”, “четверть” |
Размеры |
1200 х 1200 |
Стандартная толщина |
30 – 200, с шагом 10 мм |
Технические характеристики PIR-плит PirroMembrane
Показатели | Значения |
---|---|
Теплопроводность, λ10 |
0,021* Вт/м·К *Теплопроводность измерена в течение 24 часов с момента выпуска продукции. |
Плотность |
31 ± 2 кг/м3 |
Прочность на сжатие при 10% деформации |
≥130 кПа |
Прочность при изгибе |
≥350 кПа |
Прочность при растяжении |
≥100 кПа |
Водопоглощение при полном погружении |
< 1,0 % |
Коэффициент паропроницаемости PIR |
0,026 мг/м·ч·Па |
Температурный диапазон эксплуатации |
– 70ºC |
Группа горючести |
Г1 |
Торцевание по периметру |
“шип-паз” |
Размеры |
1200 х 1200 |
Стандартная толщина |
30 – 200, с шагом 10 мм |
Перед устройством слоистой кладки необходимо выполнить горизонтальную гидроизоляцию. Она защитит слои стены от капиллярной влаги, поднимающейся по фундаменту. Как и в любой строительной конструкции, в слоистой кладке при определенной температуре стены и влажности наружного воздуха возможно образование конденсата – сконденсированных водяных паров. В слоистой кладке местом возможного появления конденсата является внешняя поверхность утеплителя. Для исключения этого явления между облицовочным слоем и утеплителем предусматривают воздушную прослойку 2-3 см. При этом в нижнем и верхнем ряду кладки оставляют продухи – незаполненные раствором швы между соседними кирпичами. Таким образом, в воздушной прослойке образуется движение воздуха, который выводит из нее водяные пары на улицу. При этом облицовочный слой остается сухим, особенно в основании, а также увеличивается долговечность всей стены.
Для утепления используются PIR-плиты PirroUniversal/PirroУниверсал и PirroMembrane/PirroТермо размером 1200х600 мм. Они устанавливаются между внутренним и наружным слоями стены в процессе ее возведения. Фиксация и крепление плит осуществляется с помощью гибких связей, выполненных из оцинкованной или коррозионностойкой стали, и обеспечивающих совместность работы слоев стены. Комплект гибкой связи должен включать гибкую металлическую связь и полимерную шайбу-фиксатор. Стеклопластиковая гибкая связь не создает мостиков холода и позволяет дополнительно уменьшить толщину утеплителя на 10-15%.
Последовательность работ по типовому фрагменту участка стены высотой 600 мм:
Утепление слоистой кирпичной кладки следует начинать с отметки, расположенной ниже уровня чистого пола первого этажа на 200 мм, как для решений с полами по грунту, так и для решений с полами над холодным подвалом. Это несложное мероприятие исключит повышенные теплопотери в месте сопряжения стены с полом.
Первый ряд PIR-плит PIR-плиты PirroUniversal/PirroУниверсал или PirroMembrane/PirroТермо устанавливается на гидроизоляцию. В нижнем ряду кирпичной кладки с шагом 800-1500 мм выполняются продухи (продухи можно декорировать, используя щелевые проветриватели или установив отлив цоколя выше первого ряда кладки).
Возведение слоистой кладки выполняется по всем слоям одновременно, без применения строительных лесов. Отставание в устройстве наружного облицовочного слоя должно составлять не более высоты одного ряда внутреннего слоя стены. Размеры применяемой PIR-плиты – 1200х600 мм, при этом плиту располагают длинной стороной по горизонтали.
Количество гибких связей определяется из расчета несущей способности стены (марки раствора и кирпича) и в среднем составляет 3-4 шт./м.кв.
-
1 шаг
Производят установку гибкой связи прокалыванием плиты на отметке будущего растворного шва ранее выполненной кладки слоя облицовочного кирпича.
-
2 шаг
Устанавливают 1 слой кладки внутреннего несущего слоя стены. При этом выпуск гибкой связи уходит в заделку. Если швы несущего и облицовочного слоев стены не совпадают более чем на 20мм, то связь заводят в вертикальный шов несущего слоя.
-
3 шаг
Установка на связь распорной шайбы, для прижима плиты утеплителя к внутреннему слою стены.
-
4 шаг
Устройство слоистой кладки облицовочного слоя стены на высоту 600мм (8 рядов кирпича). При этом установленная по п.1 гибкая связь уходит в заделку.
-
5 шаг
Установка PIR-плиты PIRRO на шип или в четверть ниже закрепленной плиты.
-
6 шаг
Устройство кладки внутреннего слоя до высоты, не превышающей верх установленной плиты. Далее операции повторяются.
Рекомендации по монтажу
Технология утепления фасада дома методом слоистой кладки.
- Во время установки блоков при слоистой кладке следует принять меры, предотвращающие попадание раствора в воздушное пространство между PIR-плитами PIRRO и стеной из фасадного кирпича.
- В процессе работы следует обращать внимание на плотность стыковки плит по всем торцам, а также контролировать плотное примыкание плит к поверхности внутреннего несущего слоя стены.
- В случае неотапливаемого чердака при утеплении его фронтонов PIR-плиты PIRRO должны быть установлены на уровень, превышающий уровень пола чердачного перекрытия как минимум на 200 мм.
Отделка зданий из газобетона — статьи завода «ЭКО», в Москве
Дома, построенные с применением газобетонных блоков, давно перестали быть экзотикой. Из этого прочного материала изготавливают и стены, и плиты перекрытий.
Выполнение отделочных работ, как внутри здания из газобетона, так и снаружи, требует строгого соблюдения технологии. Самые частые ошибки бывают связаны со стремлением максимально защитить газобетон от воздействия осадков и желанием дополнительно утеплить жилище.
Дополнительная защита плоскости газобетонных стен не требуется, поскольку обычный дождь не увлажняет кладку больше, чем на 20–30 мм. Однако при эксплуатации кладки без отделки очень важно организовать эффективный отвод воды с горизонтальных поверхностей и с участков, где она может скапливаться: важно сделать отливы и экраны, которые будут отделять газобетон от снега и брызг.
Наружная отделка
Главная функция наружной отделки стен — декоративная, но выбор отделочных материалов нужно проводить с учетом их сопротивления паропроницанию, морозостойкости. Также важны показатели водонепроницаемости, хорошая адгезия к основанию. Можно эксплуатировать неотделанную кладку или кладку, обработанную гидрофобизатором.
Для стен, выполненных из газобетона или железобетонных блоков и силикатного кирпича, можно использовать и другие варианты отделки — например, облицовочную кладку, навесную облицовку, наружную штукатурку. Это позволяет сделать конструкцию прочнее, снизить ее воздухопроницаемость.
Штукатурные фасады
При таком варианте наружной отделки стоит применять поризованные штукатурные смеси, отличающиеся высоким уровнем паропроницаемости: специальные смеси, предназначенные для работы с поверхностями из газобетона.
При выборе продукта важно обращать внимание на следующие свойства:
- водопоглощение;
- морозостойкость;
- усадку;
- адгезию к основанию.
Работы лучше всего начинать после того, как из кладки удалена начальная влага — обычно фасады штукатурят на следующий после постройки сезон. Отделку в данном случае проводят при температурах от +5 до +25 °C.
Этапы подготовки поверхностей:
- заполнение швов и сколов штукатурной смесью;
- удаление потеков клея и бетона;
- грунтование.
Важно максимально устранить перепады толщины, поскольку неровности приводят к образованию трещин. Основных вариантов защиты газобетонных стен с помощью штукатурки два. Первый из них включает следующие слои: загрунтованная внешняя поверхность, штукатурная сетка из стекловолокна, внешний слой штукатурки (7–9 мм), слой краски.
Второй вариант состоит из тех же слоев, но вместо покраски на внешний слой штукатурки наносят фактурную штукатурку. Поверхность штукатурки формируют особым инструментом — текстолитовой теркой. Важно соблюдать выбранное направление затирки: оно может быть горизонтальным или вертикальным, а также проводиться под углом или круговыми движениями.
Навесные фасады
Популярный вид наружной отделки. Данные системы состоят из элементов крепежа, кронштейнов, направляющих профилей, фиксаторов для разных видов облицовочных материалов. Их можно использовать для зданий любой этажности.
Основной момент, на который следует обратить внимание — обустройство вентиляции. Монтируя фасад, важно обеспечить достаточное расстояние между внешней поверхностью стены и внутренней поверхностью фасада. На высотных зданиях монолитного типа эта величина должна составлять примерно 15–20 см.
В нижней части фасада нужно сделать вентиляционные отверстия площадью не менее 1% от площади облицовки. Это позволит эффективно отводить пары влаги.
Облицовочная кладка в полкирпича
Практичный и самый трудоемкий вариант из всех перечисленных. Требует соблюдения некоторых важных условий — ширина фундамента должна позволять одновременное опирание блоков и кирпича. Свес кладки в полкирпича и зазор между кладкой и облицовкой должны составлять примерно 30–40 мм.
Для связей между лицевым кирпичом и блоками используют нержавеющие гвозди, стекловолоконную или базальтовую сетку, оцинкованные стальные перфорированные полосы.
Кирпичная кладка с расшивкой швов отличается меньшей паропроницаемостью, чем кладка из блоков. Нужно обеспечить эффективную вентиляцию: на уровне цоколя и под свесом карниза делают продухи общей площадью не менее 1% от площади облицовки.
Наружное утепление
Кладка с тонкими швами из блоков плотностью D400 и D500, имеющих толщину 350мм и более, отличается высоким термическим сопротивлением — дополнительное утепление не требуется.
Но в некоторых случаях дополнительная теплоизоляция все-таки нужна: например, при кладке из блоков плотностью D500, толщиной 350мм и меньше. Также это важно в ситуациях, когда нужно устранить ошибки, допущенные при проектировании и строительстве. Например, это могут быть толстые швы, железобетонные пояса на всю ширину стены и т.д.
Самый распространенный способ утепления наружных стен — теплоизоляция с последующей облицовкой.
Важно учесть: при работе с газобетонными поверхностями в качестве утеплителя нельзя применять вспененные полимеры с низкой паропроницаемостью. Они снижают выход влаги, и это отрицательно сказывается на теплотехнических свойствах стены.
Монтаж системы утепления производят так: плиты утеплителя крепят к ограждающей конструкции с применением клеевого раствора и дюбелей. Наружная отделка — штукатурка или вентилируемый фасад. В первом случае на поверхность утеплителя наносят штукатурку, армирующий слой, декоративное покрытие. Во втором случае используют облицовочный кирпич и любые навесные вентилируемые фасады — декоративные панели, сайдинг, вагонка и др. Между утеплителем и облицовочным слоем должен остаться зазор шириной примерно 20–40мм.

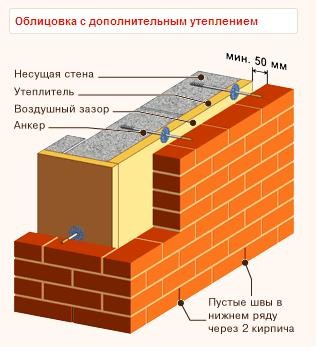

Возможность утепления при облицовке кирпичом стен из блоков необходимо предусмотреть еще на стадии закладки фундамента. Ширина фундамента должна позволять одновременное опирание блоков и кирпича. Для вентиляции стен в нижнем ряду кладки устраивают специальные продухи.
Внутренняя отделка стен из газобетона
Для этого вида отделки основным моментом является эстетичность и удобство укладки — морозостойкость и стойкость к атмосферным воздействиям в этом случае не важны. Вариантов внутренней отделки несколько: оштукатуренная поверхность, облицовка плиткой, поверхность, обшитая погонажным или листовым материалом. Часто используют гипсовые штукатурки, известковые и цементные составы.
Облицовывать поверхность плиткой можно непосредственно по кладке. В помещениях с высокой влажностью (в кухне, ванной, парной) под плитку наносят обмазочные гидро- и пароизоляционные материалы.
Обшивать стены листовыми и погонажными материалами можно как по направляющим, так и путем фиксации к кладке. Для этой задачи подойдут листовая фанера, гипсокартон, стекломагнезит, пластиковые и МДФ панели, а также обрезная доска, вагонка.
Строительство стен для дома из газобетонных блоков и кирпича
Игорь •
Несущие стены для нашего дома делаем из газобетонных блоков толщиной 400 мм марки D 400. Под перекрытие между этажами делаем армопояс и далее мансарду кладём из газобетона. Внутренние несущие стены делаем из красного кирпича марки М 150 и толщиной 380 мм. В этой стене кладём каналы для вытяжки и камина. Стены к которым крепится лестница так же делаем несущими – из красного кирпича. Перестенки межкомнатные выполняем из красного кирпича толщиной 120 мм. Всю кладку армируем сеткой в 5 рядов с перевязкой между стенами.
Расчёт стоимости стен дома на 2020 год
Размер нашего дома 12,5 х 11,27 м, высота потолков 3 м из них 200 мм – высота армопояса. Исходя из этого, рассчитываем объём газобетона – 81 м3, объём красного кирпича забутовочного – 10974 шт.
Кладка кирпича красного:
- Сетка кладочная через 0,5 м 5 рядов (105 м +10%), м.пог: 115 м х 25 грн = 2875 грн
- Доставка сетки: 400грн
- Кирпич красный полнотелый 10974 шт – 616 шт в пачке, пачек: 10974 х 4,46 = 48944 грн
- Доставка кирпича: 6000грн.
- Разгрузка кирпича и подача краном: 4000грн
- Песок речной Камаз: 2500грн
- Пластификатор для кладки: 800грн
- Цемент М 500, мешков: 60 шт х 170 грн = 10200 грн
- Доставка цемента: 1000 грн
- Кладка вентиляционных каналов 12000 грн
- Кладка кирпича, м.куб: 21,4м.куб х 1000 грн = 21400 грн
Итого, стоимость кирпичной кладки с материалами и работами составляет – 110119 грн. Следует отметить, что в эту работу включена стоимость кладки вентиляционных каналов, разгрузка кирпича, выставление лесов и подача кирпича свыше 10 м и выше 3 м, уборка территории. Кладка производится только из качественных материалов известных производителей.
Кладка газобетона и монтаж перемычек:
- Газобетонные блоки Д 400, м.куб: 81 м3 х 1620 грн = 131220 грн
- U-блоки для перемычек: 38 шт х 100 грн = 3800 грн
- Газобетонные блоки Д 400 толщиной 100 мм под кровлю, м.куб: 1 м3 х 1620 грн = 1620 грн
- Клей: 90 мешков х 78 грн = 7020грн
- Рубероид под первый ряд блоков: 2 рулона х 450 грн = 900 грн
- Арматура на перемычки: 384 м х 9,5 грн = 3648 грн
- Арматура д. 8 для армирования кладки: 752 м х 7,5 +500 дост = 6140 грн
- Цемент на перемычки, мешок: 5 мешка х 170 грн = 850 грн
- Изготовление перемычек 29 шт: 18000 грн
- Кран для подъёма материалов на второй этаж: 2500 грн
- плёнка, шурупы, и пр для перемычек: 400 грн
- Кладка блока, м.куб: 81 м3 х 750 грн = 60750 грн
Итого, стоимость кладки газобетонных блоков с материалами и работами составляет – 236848 грн. по ценам на 2020 год. Следует отметить, что в эту работу включена стоимость изготовления перемычек над окнами и дверями – 29 шт, подача блока свыше 10 м и на второй этаж, подрезка блока и его разгрузка, выставление лесов. Материалы поставляются качественные, известных производителей.
Итого, стоимость кладки кирпича и газобетона составляет 346967 грн. Сюда входят все материалы с доставкой и работы по кладке и монтажу перемычек.
В стоимость работ по кладке кирпича и газобетона входит весь комплекс работ, а именно:
- кладка кирпича и газобетонных блоков первый этаж
- кладка кирпича и газобетонных блоков второй этаж
- приготовление и подача раствора и клея
- армирование кладки газобетона и кирпича
- подача и подъём кирпича свыше 10 м
- выставление лесов
- кладка вентиляционных каналов
- разгрузка и подача материалов
- изготовление перемычек над окнами и дверями из бетона
- подрезка газобетона и кирпича
- разгрузка и приёмка материалов
- уборка территории
Стены из газобетонных блоков являются хорошим выбором при строительстве частных домов, коттеджей, дач. К преимуществу газобетона относится:
- Малая теплопроводность – стену из газобетона толщиной 400 мм можно больше не утеплять
- Хорошая несущая способность – газобетон марок D 400 и D 500 используется для строительства несущих стен двухэтажного дома
- Малый вес – газобетон весит в 3,5 раза меньше, чем подобной толщины стена из кирпича
- Газобетонные блоки хорошо обрабатываются – им можно придать любую форму, даже проще чем с деревом
- Большой срок службы – по данным производителя 100 лет.
- Быстрота монтажа – в три раза быстрее, чем из кирпича
- Огнестойкость, биостойкость
К недостаткам относится: хрупкость – малейшая трещина в фундаменте или небольшая усадка и газобетон трескается, обязательное наличие армопояса между этажами, невозможность кладки мокрых помещений, трудности с креплениям к стене. Из газобетонных блоков нельзя выкладывать мокрые помещения – сауны, душевые и пр., но если это случилось, то стены необходимо качественно гидроизолировать и облицевать кафелем.
Утепление частного дома
Как правильно утеплить дом? Надо ли дом утеплять? Какая должна быть толщина теплоизоляционного слоя? Ответ на эти вопросы мы берём из ДБН В.2.6-31:2006 – строительные нормы по теплоизоляции зданий, действующие на Украине и обязательны к применению строительными и проектными организациями при строительстве и проектировании домов. Так же надо пользоваться инструкциями и руководствами по применению строительных материалов.
Согласно строительных норм Днепропетровская область находится в первой температурной зоне, а это значит что минимальное значение сопротивления теплопередачи R для стен будет 3,3 м2∗К⁄Вт. Каждый материал из которого строится стена имеет свой коэффициент теплопроводности – λ. Зная значение λ, мы можем посчитать минимально необходимую толщину теплоизоляционного слоя. Например, коэффициент теплопроводности минеральной ваты равен 0,045 Вт⁄(К∗м), то для того чтобы сопротивление теплопередачи для ваты стало 3,3 м2∗К⁄Вт, необходимо толщина слоя ваты 148,5 мм – R∗λ=3,3∗0,045.
Но стена нашего дома состоит из газобетона, толщиной 400 мм, минеральной ваты, толщиной 100 мм и слоя паропроницаемой теплой штукатурки, толщиной 20 мм и каждый слой имеет своё сопротивление теплопередачи. Посчитаем сопротивление R для такого пирога. R для газобетона = 4 м2∗К⁄Вт (δ⁄λ=0,4 ⁄ 0,1), для минеральной ваты R=2,22 (0,1 ⁄ 0,045), для тёплой штукатурки R=0,22 (0,02 ⁄ 0,09) .
Сложив все R получаем, что тепловое сопротивление всех слоёв стены будет 6,44 м2∗К⁄Вт, а это больше почти в 2 раза, чем согласно строительным нормам. Из расчёта так же видно, что стену из газобетонных блоков не обязательно утеплять, так как сопротивление теплопередачи газобетона равно нормативному. Стоит сказать, что данный расчёт сделан для строительных материалов с характеристиками в сухом состоянии.
Этот расчёт показывает, что в реальных условиях эксплуатации наше утепление так же будет эффективно. И самое главное, расчёт показывает, что с повышением влаги в теплоизоляции на 5 – 6% эффективность её может снизиться сразу на 30–35%. Поэтому, при утеплении дома необходимо качественно производить защиту всех слоёв теплоизоляционного пирога от влаги. Меры по защите теплоизоляции от влаги:
- паропроницаемость слоёв теплоизоляции должна увеличиваться от внутреннего к наружному слою,
- облицовка, штукатурка, окраска наружного слоя теплоизоляции
- укладка пароизоляционной плёнки, обмазочная изоляция внутри стен во влажных помещениях – ванна, душевая и пр.
- устройство вентилируемого теплоизоляционного фасада с зазором между облицовкой и теплоизоляцией 40 – 100 мм
Чаще всего утепляют дома из кирпича и шлакоблоков. Дома из газобетона можно не утеплять в следующих вариантах:
- толщина стены из газобетонных блоков 400 мм и более,
- газобетонные блоки снаружи облицованы многопустотным кирпичом (например клинкером)
- применение вентилируемых фасадов для облицовки дома
Для достижения наилучшего эффекта, стены из газобетонных блоков можно дополнительно утеплить. Дополнительному утеплению подлежат дома из газобетона с толщиной стен 375 мм и менее. В качестве утеплителя используют минеральную вату или базальтовую и теплоизоляционные блоки.
Одним из наилучших вариантов – это теплоизоляционные блоки. Теплоизоляционные блоки – это тот же газобетон, но только низкой плотности – порядка 150 кг/м3. По теплопроводности он незначительно уступает экструдированному пенополистиролу и вате, но имеет ряд преимуществ:
- не горюч
- не боится влаги
- длительный срок службы
- не боится грызунов
Монтируют теплоизоляционные блоки к газобетонным блокам на клей и дополнительно пластиковыми дюбелями. Снаружи наносят теплоизоляционную паропроницаемую штукатурку, щёлочестойкую армирующую сетку, декоративную штукатурку (короед или барашек), грунтуют и окрашивают фасадными красками. Теплоизоляционные блоки стоят 170 грн за м2. Если сравнить с качественной минеральной ватой, то вата стоит – 220 – 250 грн за м2 при той же толщине.
Суммируя выше сказанное опишем один из вариантов правильного утепления газобетонных стен и рассчитаем сопротивление теплопередачи конструкции, а так же тепловые потери.
Как построить энергопассивный дом?
Кладка стен дома из клинкерного кирпича
Стоимость кладки клинкерного кирпича на 2019 г. составляет 380 грн за 1 м2.
Кладка из клинкерного кирпича позволит надёжно защитить газобетон от попадания дождевой воды, что увеличит его срок службы. Клинкер дополнительно утеплит стены дома, т.к. он является многопустотным кирпичом. Кроме того клинкер самый прочный кирпич – его марка может достигать М 350. При таких показателях он фактически не впитывает влагу. Клинкер один из лучших видов облицовочного кирпича, но и самый дорогой. Из недостатков – хрупкий, достаточно неосторожно ударить его твёрдым предметом как отколется небольшой кусочек. Кладку клинкера необходимо доверять только опытным каменщикам, т. к. клинкер не впитывает влагу и хороший каменщик приготовит такой раствор, чтобы кирпич не плыл.
Недостаток клинкера, в данном случае тот, что у него низкая паропропускная способность и есть вероятность того, что пар быстро проходя через газобетон может задерживаться на границе газобетон – клинкер. Поэтому рекомендуется делать вентилируемую кладку клинкера с расстоянием между слоями – 40 – 100 мм. Для этого в кладке клинкера в нижнем ряде не заполняются определённое количество вертикальных швов и тоже делается в последнем ряду клинкера. При такой кладке клинкерный кирпич не учитывается при подсчёте теплового сопротивления кладки.
Один из минусов облицовочного кирпича – это хорошо видны высолы, что портит внешний вид. Высолы образуются в результате применения карьерного песка и некачественных пластификаторов, в которых содержаться в больших количествах соли. Чтобы этого избежать необходимо применять только речной среднезернистый песок, заводской цемент марки ПЦ и/или качественный пластификатор для кладки. Не желательно менять марку цемента и производителя – лучше изначально покупать только заводской цемент. Это связано с тем, что цемент разных марок и производителей может отличаться по цвету и кладочный раствор также будет разный по цвету, что также портит внешний вид. Какой выбрать цемент помогут Ваши строители.
Кладка стен дома из екатерининского кирпича
Вместо облицовочного кирпича можно использовать екатерининский. Это придаёт дому особый шарм и уют. Основным преимуществом такого кирпича – дешевизна. Как правило цена его в 2 раза дешевле, чем клинкерного. По прочности он соответствует марки М 150 – 200, хотя точно можно сказать после испытаний. При покупке надо удостовериться, что кирпич не заражен плесенью или грибком, что по происхождению он после жилого дома, а не больница и пр. Именно по этим причинам, его используют как облицовочный кирпич снаружи дома. К недостаткам екатерининского кирпича можно отнести:
- Невозможность определения марки кирпича
- Невозможность определить место разборки
- Наличие большого количества боя в пачках
- Повышенный расход кладочного раствора из-за разного размера кирпича
К достоинствам можно отнести – оригинальный внешний вид и цена.
Для точного расчёта стоимости строительства стен дома и кладки кирпича обращайтесь по телефонам и присылайте проекты или эскизы по e-mail: [email protected].
Переходим к стоимости строительства дома под ключ
Нужно ли утеплять дом из пеноблоков?
Все больше дачных домов и коттеджей строится из пенобетонных и газосиликатных блоков, которые часто объединяют одним словом «пеноблоки». Как правило, наружные стены из пеноблоков толщиной 400-500 мм (или 300 мм для небольшой дачи) идут непосредственно под отделку. Но бывает и так, что несущие ограждающие стены из пеноблоков толщиной 300-400 мм утепляют снаружи под декоративной отделкой. Какое из решений лучше?По нашему мнению, утеплять дома из пеноблоков в принципе нецелесообразно, а если есть желание построить именно утепленный каменный дом, или если предстоит отделка искусственным или натуральным камнем, то наружные несущие стены лучше сложить не из пеноблоков, а из кирпича.
Поясним это утверждение.
Строительные блоки из легких бетонов – пенобетона и газосиликата – были придуманы как раз для того, чтобы добиться хорошего теплосбережения в домах с однослойными стенами без дополнительного утепления.
Преимущество однослойных ограждающих стен состоит в том, что полностью снимается проблема конденсата, который в случае утепленных многослойных стен мог бы выпадать внутри утеплителя, что приводило бы к возрастанию теплопроводности, образованию плесени, отслаиванию штукатурки и другим неприятным последствиям. Чтобы избежать конденсации влаги внутри утеплителя, применяются проверенные технологические решения, такие как «вентилируемый фасад» и «мокрый фасад». Строительство домов из пеноблоков с однослойными наружными стенами позволяет обойтись без всех этих технологических сложностей, при этом полностью укладываясь в современные нормы по теплосбережению.
Ценой, которую приходится заплатить за хорошее теплосбережение пенобетона и газосиликата, является уменьшение прочности этих материалов по сравнению с монолитным бетоном и керамическим кирпичом, что обусловлено их пористой структурой. Поэтому при строительстве домов из пеноблоков приходится делать железобетонные пояса под плитами перекрытий, балками и мауэрлатом, чтобы более равномерно распределить нагрузку по периметру стен. При этом эти пояса требуют дополнительного утепления снаружи.
Наружная отделка стен из пеноблоков натуральным или искусственным камнем также наталкивается на серьезные трудности. Газосиликат и пенобетон не обладают достаточной прочностью, чтобы нести на себе тяжелый навесной фасад.
В отличие от пеноблоков, кирпич отлично держит дополнительную нагрузку в виде навесного вентилируемого фасада, отделанного любым облицовочным материалом. Устройство подобной конструкции на кирпичной стене намного проще, чем на стене из пеноблоков. В этом случае будет гораздо разумнее сложить несущие стены не из пеноблоков, а из кирпича, утеплив их снаружи и смонтировав вентилируемый фасад с отделкой из камня. Причем дом из кирпича получится прочнее и долговечнее, чем дом из пеноблоков, а утеплитель обеспечит хорошее теплосбережение.
Нужно заметить, что выигрыш в цене при строительстве дома из газосиликатных блоков по сравнению с кирпичным домом с вентилируемым фасадом такого же размера и с такой же наружной отделкой окажется незначительным. Цена складывается из стоимости материала и работы. Кубометр газосиликатных блоков стоит процентов на 10-20 дешевле, чем кубометр кладочного кирпича. Но кирпичная стена может быть сделана тоньше, чем стена из газосиликатных блоков, то есть расход кирпича будет меньше. (Точные цифры, разумеется, рассчитываются в зависимости от проекта.)
По стоимости работы кирпич проигрывает, но ненамного. На практике разница составляет порядка 30%. Опять же, объем кладочных работ будет меньше.
Итоговая разница в цене составляет приблизительно 10-15%, и она станет почти незаметной при строительстве дома под ключ, после отделочных и инженерных работ.
Таким образом, если Вы строите дом из газосиликата или пенобетона, то утеплять его не нужно, а уж если утеплять, так лучше будет построить кирпичный дом.
Утеплитель для газобетона — АлтайСтройМаш
Теплопроводность газобетонных блоков всего 0,12 Вт/м·°С. Сама по себе эта особенность стройматериала исключает необходимость утеплять дом из газобетона. Для сравнения этот же параметр у обычного керамического кирпича в три раза выше. Благодаря этому толщина наружных стен из газобетонных блоков может быть в два раза меньше кирпичных. Для хорошей теплоизоляции и необходимой самонесущей способности достаточно всего 30 см вместо 50-60 см при кладке из кирпича.
Однако коттеджи и нежилые постройки из газоблоков нередко покрывают термоизоляционными материалами. В статье мы разберем, когда нужно утепление домов из газобетонных блоков и почему возникает такая необходимость, а также в каких случаях от утеплителя можно отказаться.
Надо ли утеплять дом из газобетона?
Теплоизоляционные свойства газоблоков обусловлены наличием множества пузырьков. Пористая структура создает препятствие для прохождения через стены тепла. Но в этом кроется и недостаток газобетонных блоков – хрупкость и сравнительно небольшая несущая способность.
Газобетон марки D300 имеет крайне малую теплопроводность. Но газоблоки из него хрупкие и не подходят для несущих стен. Их используют для перегородок и в качестве утеплительной облицовки.
Для возведения малоэтажных коттеджей подходят газобетонные блоки D500, теплоизоляционные свойства которых в разы меньше 300-ой марки. В строительстве двух- или трехэтажных домов используют марку D600 и выше. Высокая плотность такого газобетона не позволяет обеспечить достаточный уровень теплоизоляции помещений в условиях суровых зим крайнего севера России и степного Казахстана, а также во время жаркого лета в Узбекистане.
Инженеры-строители и производители газоблоков выделяют четыре основные ситуации, когда необходимо утеплять дом из газобетона.
- Толщина стен из газобетонных блоков менее 30 см.
- Газоблоки использовались в качестве заполнения монолитного железобетонного каркаса.
- Применение высокоплотного газобетона марок D500 и выше.
- Кладка газоблоков выполнена с нарушениями, не влияющими на прочность здания, но приведшими к появлению «мостиков холода».
Следует принимать во внимание рекомендации регионального Минстроя в каждом отдельном субъекте РФ или аналогичных ведомств в других странах. В таких нормативных документах представлены научно-обоснованные параметры теплоизоляции с учетом местного климата. Сравнив эти рекомендации с теплопроводностью газоблоков используемой марки, вы определите надо ли утеплять дом из газобетона и какой использовать утеплитель.
Чем утеплять газобетон?
Для создания теплоизоляции дома из газоблоков используют два наиболее доступных материала.
- Пенопласт (пенополистирол) – дешевый, но синтетический горючий материал. Плиты ППС легко крепятся к стенам и не требуют армирования. Однако пенопласт практически не пропускает пар, что может привести к скоплению влаги и распространению плесени. Пожароопасность – главный недостаток пенополистирола.
- Минеральная вата – более дорогой, но натуральный и негорючий утеплитель. Минвата паропроницаема и экологически безопасна. Однако она требует создания дополнительного армирования.
Как утеплять дом из газобетона своими руками?
Создавать теплоизоляционный барьер можно и своими руками, особенно, если в качестве утеплителя используется пенопластовые плиты. Для этого понадобится электродрель и специальный анкерный крепеж.
Утеплять дом из газобетона необходимо только снаружи. Это выведет точку росы наружу и исключит распространение плесени внутри помещения. Утепление стен из газобетонных блоков изнутри нецелесообразно и может привести к распространению грибков.
Популярность газобетона в частном и крупном строительстве повысило рентабельность производства этого стройматериала и ускорило окупаемость оборудования для изготовления газобетонных блоков от компании «АлтайСтройМаш».
CE2187_FinalPaper_2015-11-09_18.20.11_ORHDAU
% PDF-1.4 % 2 0 obj > / OCGs [43 0 R] >> / Pages 3 0 R / Type / Catalog / ViewerPreferences 40 0 R >> эндобдж 41 0 объект > / Шрифт >>> / Поля 47 0 R >> эндобдж 42 0 объект > поток application / pdf
Пеноцемент: речь идет не только о кирпичах
Действительно, пенополистирольные кирпичи прекрасны, но вы не должны зацикливаться на кирпичах. Настоящее волшебство заключается в самом пеноцементе. Есть много вещей вы можете справиться с этим материалом. Давайте начнем с обзора победных достоинств самого пеноцемента.
Почему пеноцемент крутой?
Пенобетонный цемент обладает многими достоинствами, которые лучше всего разделить на три категории: экологические, материальные и социальные.
1. Пена экологические достоинства цемента
• Пенопласт
o Удаляет пенополистирол из окружающей среды на долгое время.
o Обеспечивает быструю и легкую изоляцию крыши для снижения энергопотребления и затрат.
o Обеспечивает недорогую звуко- и теплоизоляцию зданий
2.Достоинства пеноцемента
• Пеноцемент – это:
o Отличный тепло- и звуковой изолятор
o Огнестойкий и жаростойкий
o Дешевый
o Легкий в использовании
3. Социальные достоинства пенобетона
• Пеноцемент
o Легкий
o Легко изготовить и сформировать
o Идеальный продукт для микропредприятий для пожилых людей и инвалидов
Что можно сделать из пеноцемента
1. Добавьте недорогую изоляцию на крышу здания, чтобы сократить расходы на электроэнергию
Многие здания имеют плоские крыши, большинство из них черные.Они поглощают много тепла, так как солнце светит на них в течение всего дня. Это тепло излучается вниз в пространство внизу и сохраняется в массе здания до поздней ночи.
Жильцы могут чувствовать себя неуютно или платить огромные суммы за кондиционер. Решение? Залейте крышу тонким слоем легкого пеноцемента (5-8 см). Это снизит проникновение тепла почти до нуля.
Деталь кровли из пенополистирола, уложенной на жестяную крышу лаборатории biochar для изоляцииЧтобы убедиться, что у вас нет проблем с весом, нанесите металлический оклад по краям и покрасьте цемент полиуретаном. Если вы действительно хотите сделать работу правильно, нанесите слой белой краски поверх уретана, чтобы увеличить отражательную способность.
2. Построить одно- или двухэтажное здание с низкими затратами на электроэнергию.
Там, где мы живем и работаем, в большинстве домов и небольших зданий используются цементные колонны для поддержки верхних этажей и крыши. Кирпичи только заполняют пустые пространства между колоннами.
Без строительных норм и правил, учитывающих окружающую среду, немногие здания построены с изоляцией.В большинстве современных зданий сегодня используются самые дешевые материалы – шлакоблоки, которые вообще не обеспечивают теплоизоляции, что делает их слишком жаркими или холодными в зависимости от времени года.
Замена шлакоблоков на пеноцементный кирпич снизит затраты и обеспечит отличную изоляцию. В здании из пенобетонного кирпича должно быть комфортно круглый год. Кирпичи из пенобетона также минимизируют затраты на электроэнергию, если житель выбирает кондиционер или тепло.
3.Изолировать конструкцию от звуков шоссе
По мере повсеместного увеличения дорожного движения 24-часовой рев стал серьезной проблемой для всех, кто работает или живет рядом с большой дорогой.
Построенные без теплоизоляции существующие здания, а также новые постройки не делают ничего, чтобы приглушить звук.
Недорогое и быстрое решение «Сделай сам» – приклеить пеноцементные панели к наружным стенам здания и покрасить. В результате резко снизится уровень шумового загрязнения и снизятся счета за электроэнергию.
4. Экономьте энергию и затраты на электроэнергию, изолируя ваше здание от солнца
Поскольку здания рассчитаны на долгое время, большинство людей живут и работают в зданиях, которые были построены задолго до того, как кто-либо подумал об изоляции.
Там, где мы живем, это означает, что в наших домах и на работе днем очень жарко, поскольку они поглощают энергию солнца. Они остаются горячими до поздней ночи, так как их «тепловая масса» (думаю, весь этот цемент) сохраняет тепло, которое она «отдает» после захода солнца.
Если вы кондиционируете свой дом или офис, вы, следовательно, боретесь не только с горячим воздухом снаружи; вы также боретесь с солнечным жаром, которое поглощает ваше здание.
Что делать? Что ж, первым делом очевидно надеть «шляпу» из пенобетона на ваше здание (см. Выше).
Но что после этого?
Почему бы не положить вторую стену из пеноблока вдоль существующих стен вашего здания, обращенных к солнцу? Кирпич дешевый и супер изоляционный.
В сочетании со шляпой вы должны увидеть заметное снижение температуры внутри вашего здания – и столь же приятное сокращение счета за электроэнергию!
Так как же сделать пенополистирол?
Легко! Просто следуйте нашим пошаговым инструкциям, чтобы сделать пенополистирол.
Минимизация попадания тепла за счет использования утепленных стен из пустотелых бетонных блоков в зданиях
Определена передача тепла через стену из бетонных блоков в здание и проведено сравнение с изолированным пустотелым бетонным блоком. В статье рассматривается использование различных видов теплоизоляции, залитых в отверстия в стене из пустотелых бетонных блоков, и ввод тепла в здание. Результат исследования показывает, что почти одна десятая теплового потока стены из бетонных блоков происходит через пустотелые бетонные блоки с изоляцией из ППУ / EPS.Точно так же на 35% больше тепла регистрируется слоистой теплоизоляцией, используемой параллельно бетонной стене, чем стена из пустотелых бетонных блоков с изоляцией на 12%. Из этого исследования видно, что при увеличении объема пустот (изоляции) в пустотелом бетонном блоке с 12% до 15% поступление тепла дополнительно уменьшается примерно на 22%.
Д-р Б.М. Суман , главный технический специалист, CSIR – Центральный научно-исследовательский институт строительства, Рурки, Уттаракханд
Введение
Тепловые свойства легкого бетона, изготовленного из агропромышленных и лесных отходов, могут быть улучшены путем создания пустот / отверстий и нанести хорошую теплоизоляцию путем заливки или распыления на нее. Комбинация текстильной облицовочной системы с гранулированной минеральной ватой или стекловатой может работать как устойчивая система теплоизоляции, подходящая для подвесного потолка.
Стена из бетонных блоков обеспечивает больший приток тепла в здания. Поэтому пустотелые бетонные блоки используются для теплоизоляции воздушного зазора. Это найдено из ASHRAE (1981) 1 и исследования2, проведенного по достижению максимального значения теплоизоляции воздушного зазора. Результат исследования показывает, что максимальная теплоизоляция была обнаружена при воздушном зазоре 38 мм.В большинстве случаев термическое сопротивление применяется только к воздушным пространствам одинаковой толщины, ограниченным плоскими, гладкими, параллельными поверхностями без утечки воздуха в пространство или из него. Эти условия обычно отсутствуют в стандартной конструкции здания. Для определения точного значения общего коэффициента теплопередачи всех типов конструкций с воздушным пространством или без него, по существу рекомендуется использование устройства Guarded Hot Box3, работающего по коду IS 9403. Учитывая вышеизложенное, качественная теплоизоляция, заменяющая существующее воздушное пространство в бетонном блоке, дает лучшие результаты.Попадание тепла в здание через крышу и стены зависит от их теплового сопротивления. Например, когда пенопласт был применен в качестве поверхностной теплоизоляции на массивном бетоне, и эффект от этого отличный. Конструкция из пенопласта проста, а стоимость также не очень высока, поэтому его можно использовать для долгосрочной теплоизоляции. Термическое сопротивление многослойного бетонного блока (бетонного блока и теплоизоляции) стены или крыши будет алгебраической суммой термического сопротивления всех слоев.Здесь слой изоляции используется между слоем бетонного блока и параллельно ему, поэтому изоляция прижимается достаточно, чтобы повлиять на значение термического сопротивления. При заливке теплоизоляции внутрь отверстий полый бетонный блок можно назвать композитным материалом, такого давления не возникает. Различные типы пустотелых бетонных блоков были произведены в Центральном научно-исследовательском институте строительства Рурки. Полые гипсовые панели для использования ненесущих стен являются одним из пустотелых блоков.Хотя гипс обладает теплоизоляционными свойствами, но путем добавления хорошей теплоизоляции в отверстия полых гипсовых панелей можно разработать более термостойкий материал. Из-за конвективного теплового потока внутри отверстий полых гипсовых панелей значение их теплового сопротивления не улучшается, требуется добавление хорошей теплоизоляции в отверстия для повышения их термического сопротивления.
Новые изоляционные материалы 4 обладают устойчивостью к проводимости и радиационной стойкостью. В сочетании сопротивления проводимости и радиационной стойкости, первая изоляция характеризуется теплопередачей за счет теплопроводности, описываемой законом Фурье, а вторая – радиационной теплопередачей на основе закона Стефана-Больцмана.Комбинация, зависящая от использования сыпучих и твердых материалов, приводит к оптимизированной и высокоэффективной новой конструкции изоляции. Большинство примеров комбинации используются для приложений с высокой разницей температур. В случае строительства теплоизоляция используется для применения в условиях низкой разницы температур, и, следовательно, для повышения теплопроводности требуется только сопротивление теплопроводности для зданий.
Пустотелый бетонный блок
Пустотелый бетонный блок издавна производят в нашей стране для использования воздушного зазора в бетонном блоке.Но следует отметить, что по ряду других причин ширина воздушного зазора больше, чем предписанная величина, чтобы запустить конвективный ток тепла в самом воздушном зазоре. Таким образом, не ощущается преимущество теплового сопротивления воздушного зазора. Для повышения термостойкости в отверстия полых бетонных блоков заливаются хорошие изоляционные материалы, такие как минеральная вата, стекловата, пенополистирол, вспененный полиэтилен, пенополиуретан и т. Д.
Бетонный блок в строительной отрасли называется бетонной кладкой (ББК).Бетонные блоки могут быть сплошными или пустотелыми с двумя или тремя пустотами или отверстиями. Бетонные блоки идеально подходят для фундаментных и цокольных стен, а также перегородок в любом доме, которые можно быстро возвести из пустотелых бетонных блоков. Наружная стена может быть изготовлена из бетонных блоков с заполнением (заполнением) пустот и сердцевиной с хорошей теплоизоляцией. Такие пустотелые бетонные блоки обеспечивают термическую стойкость к холоду и жаре и сокращают энергопотребление дома. Использование бетонного блока экономично за счет точности размеров, а больший размер пустотелого блока приводит к снижению затрат на штукатурку и стыковку.При заливке изоляции в отверстия в пустотелых бетонных блоках плотность становится ниже и легче, что снижает статическую нагрузку. Результаты исследования показывают, что он обладает прекрасными теплоизоляционными свойствами. Поскольку это предварительно затвердевший продукт, он экономит воду во время строительства. Нет шанса высолов, следовательно, снижение затрат на обслуживание.
Термическое сопротивление бетонного блока
Бетонные блоки не обладают хорошей термической стойкостью. Благодаря тому, что они сделаны полыми, их тепловые характеристики улучшаются.Но из-за большей полости и из-за конвективного теплового потока внутри отверстий блока его тепловое сопротивление не сильно улучшается. Поэтому для улучшения его теплоизоляционных свойств в отверстия блока заливается хорошая теплоизоляция. Таким образом, его термическое сопротивление становится выше. Тепловое сопротивление материала вычисляется как электрические сопротивления, которые объединяются параллельно или последовательно, и результирующее сопротивление зависит от того, является ли сопротивление параллельным или последовательным. Соответственно, результирующее сопротивление вычисляется как:
R серия = R 1 + R 2 + R 3 +
R параллельно = 1 / R 1 + 1 / R 2 + 1 / R 3 + ——— (1)
Расчет общего коэффициента теплопередачи (U)
Взяв результирующее тепловое сопротивление (R) материалов (пустотелый бетонный блок ) и принимая коэффициент теплопередачи внутренней поверхности h i и коэффициент теплопередачи внешней поверхности h o соответственно. Показатель U 5 пустотелого бетонного блока определяется уравнением, приведенным ниже.
U = 1 / (1 / час i + ΣR + 1 / час o ) ——— (2)
Где ΣR – это либо R серии , либо R параллельный h i = 9,36 & h o = 17,86 для компонентов здания.
Расчетная теплопроводность некоторых строительных и изоляционных материалов приведена в Таблице 1. Аналогичным образом расчетные R и U приведены в Таблице 2 и Таблице 3 соответственно.
Таблица 1- Теплопроводность строительных и изоляционных материалов | |||
С. № | Название материала | Теплопроводность | |
Вт / м ° К | кДж / кг ° C | ||
1 | Бетон | 1,580 | 6,6360 |
2 | Сухой воздух | 0,024 | 0.1008 |
3 | Пенополиуретан | 0,026 | 0,1092 |
4 | ПИР | 0,032 | 0,1344 |
5 | Минеральная вата | 0,041 | 0,1722 |
6 | Стекловата | 0,040 | 0,1680 |
7 | Пенополистирол (EPS) | 0.036 | 0,1512 |
8 | Экспонентный полиэтилен (EPE) | 0,043 | 0,1806 |
9 | Гудж шерсть | 0,042 | 0,1764 |
Таблица 2 – Термическое сопротивление изолированного пустотелого бетонного блока | |||
С. № | Название изоляции, залитой в отверстия | Тепловое сопротивление (R) (м 2 K / W) | |
12% Размер отверстия | 15% Размер отверстия | ||
1 | PUF | 3. 155 | 4,235 |
2 | ПИР | 2,578 | 3,514 |
3 | Минеральная вата | 2,060 | 2,828 |
4 | Стекловата | 2,078 | 2,890 |
5 | Пенополистирол (EPS) | 2.300 | 3,166 |
6 | Экспонентный полиэтилен (EPE) | 2.021 | 2,714 |
7 | Гудж шерсть | 2,041 | 2,769 |
Таблица 3- Общий коэффициент теплопередачи полого бетонного блока | |||
С. № | Название изоляции, залитой в отверстия | Общее тепловое (U) | Коэффициент пропускания Вт / м 2 K |
12% Размер отверстия | 15% размер отверстия | ||
1 | PUF | 0.302 | 0,233 |
2 | ПИР | 0,366 | 0,272 |
3 | Минеральная вата | 0,451 | 0,335 |
4 | Стекловата | 0,448 | 0,328 |
5 | Пенополистирол (EPS) | 0,407 | 0,301 |
6 | Экспонентный полиэтилен (EPE) | 0.459 | 0,348 |
7 | Гудж шерсть | 0,455 | 0,341 |
Рисунок 1: Схема бетонного блока со вставленной теплоизоляцией Схема пустотелого бетонного блока с двумя отверстиями внутри блока показана на рис. 1. Теплопроводность бетона, воздуха и семь качественных изоляционных материалов, которые можно (заливать) в отверстия блока, приведены в таблице 1. Тепловое сопротивление и общий коэффициент теплопередачи рассчитываются согласно уравнению 1 и уравнению 2 соответственно. Значения термического сопротивления бетонного блока с 12% и 15% изоляцией по объему приведены в таблице 2. Его кривая изображена на рис. 2 в виде гистограммы. Аналогичным образом общие значения теплопередачи пустотелого бетонного блока с 12% и 15% изоляцией приведены в таблице 3, и эти значения изображены в виде гистограммы на рис. 3. Расчетные значения R и U сравниваются с рекомендованными значениями теплового сопротивления. и значения U для крыши, стен и окон здания в соответствии с Строительными нормами по энергосбережению (ECBC) 6 .Для многоэтажного дома более важны открытые стены для проникновения тепла в здание. Рекомендуемые значения U и тепловое сопротивление для открытой стены составляют 0,440 Вт / м. 2 K Среднее значение U для открытой стены не должно превышать 0,440 Вт / м. 2 K для минимального проникновения тепла в здание. Из таблицы 3 видно, что для 12% -ной изоляции PUF, PIR, EPS удовлетворяют рекомендованному значению ECBC, но оставшиеся пять теплоизоляционных материалов из минеральной ваты, стекловаты, EPE, gujwool, полиизоцианурат не удовлетворяют требованиям, когда 12% вставляются в блокировать.Поэтому процентное содержание такой изоляции увеличивают с 12% до 15% для достижения рекомендованного значения. Из таблицы 3 видно, что рекомендуемые ECBC значения достигаются при 15% использовании такой теплоизоляции. При использовании 15% изоляции PUF, PIR и EPS рекомендуемое значение U для холодного климата также удовлетворяется для открытых непрозрачных стеновых конструкций. Соответствующие значения R и U для стеновой сборки показаны на рис. 2, а также в таблице 2. Качество полиуретановой пены, пенополистирола, полиизоциануратной изоляции выше, чем у остальных других традиционных теплоизоляционных материалов, а именно: почему характеристики этой изоляции лучше, чем у традиционной изоляции.Даже использование других четырех теплоизоляционных материалов с 15% объема в пустотелом бетонном блоке не является сложной задачей, поскольку эти значения соответствуют рекомендуемому значению, когда говорится, что 12% или 15% объема бетонного блока вставлено в блок, означает, что все пустотелые бетонные блоки, используемые при строительстве стены, должны быть утепленными бетонными блоками. Тогда производительность сборки стены или всего здания улучшится.
Есть несколько способов использования теплоизоляции в зданиях.В некоторых зданиях теплоизоляция используется как слой на внешней открытой поверхности зданий, где-то она используется как на внутренней поверхности здания, а где-то используется как сэндвич-панель. Все эти системы теплоизоляции могут использоваться в слоистом виде. Но в настоящем исследовании можно использовать теплоизоляцию, вставив ее в отверстия блока, чтобы улучшить тепловые характеристики стены. Результат исследования показывает, что утеплитель в стене показывает лучший результат, чем многослойная утепленная стеновая система.На примере стекловаты с использованием 12% объема в бетоне общее значение теплопередачи составляет 0,448 Вт / м²K, тогда как использование той же стекловаты в многослойной системе со стекловатой толщиной 5 см и цементобетонным блоком толщиной 20 см дает общий коэффициент теплопередачи 0,707 Вт / м²К. Таким образом, многослойная изоляционная система дает почти на 50% больший тепловой поток, показывая ее более низкие характеристики, чем композитная вставная изоляционная система.
Заключение
В ходе исследования, проведенного по комбинированию теплоизоляции, залитой в отверстия пустотелых бетонных блоков, были обнаружены следующие факты.
Термическое сопротивление бетонного блока, используемого в стене, очень низкое. Его теплоизоляционные свойства улучшаются за счет использования теплоизоляции в качестве слоя, параллельного блоку в стене. Такое расположение обеспечивает более высокое тепловое сопротивление и низкий коэффициент теплопередачи.
Если та же теплоизоляция используется путем заливки в отверстия пустотелого бетонного блока, наблюдается гораздо лучшее термическое сопротивление и меньшая теплопроводность. В результате исследования установлено, что использование теплоизоляции в слоистой форме параллельно бетонному блоку дает на 35% более высокий коэффициент теплопередачи, чем использование залитой теплоизоляции в отверстия бетонного блока.
Дальнейшие исследования показывают, что при увеличении объема отверстия для изоляции с 12% до 15% теплопроводность дополнительно снижается примерно на 22%. Теплоизоляция, применяемая параллельно блоку, называется многослойной секцией, а при использовании изоляции в отверстиях бетонного блока – составной секцией.
Благодарность
Статья представлена для публикации с разрешения директора CSIR-CBRI, Рурки. Выражаем благодарность миссис А.Лакшми Синдхуджа Найду за подготовку рукописи статьи.
Ссылка
- ASHRAE, Справочник по основам, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, АТЛАНТА, США (1982).
- Суман Б.М. и Сривастава Р.К., «Влияние воздушного зазора на тепловые характеристики секции композитной стены», Индийский научно-технический журнал V.1, №5 (октябрь 2008 г.), стр. 1–4.
- IS: 9403, метод испытания на теплопроводность и пропускание сборных секций с помощью охраняемого горячего бокса (1980).
- Валентини Б., Планкинштайнер А. и Грос С. «Новые конструктивные решения для системы теплоизоляции для высокотемпературных печей», 18-й семинар Plansee (2013 г.), проведенный в PLANSEE SE, 6600 Ройттер, Австрия.
- IS: 3792, Руководство по изоляции непромышленных зданий (1978), стр.30.
- ECBC 2007, «Строительные нормы энергосбережения» (2007), стр.7.
обеспечивает блок AAC с высокой теплоизоляцией, блок из пенобетона для автоклава, блоки Aerocon, блоки AAC, блоки для сварки прямоугольников, एएसी ब्लॉक – белые кирпичи Buildtech Private Limited, Aligarh
дает блок AAC с высокой теплоизоляцией, блок из пенобетона для автоклава, блоки Aerocon, AAC Blocks, Rectangle Fusion Blocks, ब्लॉक – White Bricks Buildtech Private Limited, Алигарх | ID: 11412194891Уведомление : преобразование массива в строку в файле / home / indiamart / public_html / prod-fcp / cgi / view / product_details. php на линии 290
Описание продукта
Благодаря превосходным теплоизоляционным свойствам класса R30, AAC не допускают воздействия внешнего тепла / холода на внутреннюю часть здания.Это экономит расходы на кондиционер более чем на 30%.
Заинтересовал этот товар? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Правовой статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)
Характер бизнеса Производитель
Годовой оборот до рупий. 50 лакх
Участник IndiaMART с января 2015 г.
GST09AABCW4324R1ZR
Белые кирпичи Компания Buildtech была создана с целью внедрения новых значимых продуктов для сектора недвижимости Индии. Компания сосредоточена на развитии / повышении уровня сектора недвижимости в Индии, поставляя наиболее технологически продвинутые, экономичные и осуществимые продукты, которые используются для строительства.Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Есть потребность?
Получите лучшую цену
Общие сведения о теплоизоляции и теплоизоляции
Как избежать долгого жаркого лета внутри
Был типично жаркий летний день 11 января 2013 года, и столбик термометра в CSR House в Шофилдсе на западе Сиднея быстро поднимался. В то время как температура окружающей среды достигла пика 40 ° C, внешняя кирпичная стена CSR House зафиксировала 64 ° C под прямыми солнечными лучами в 17:30.
Однако внутренняя кирпичная стена достигла максимальной температуры только 29 ° C. Этот и другие испытания, проведенные в разгар лета в CSR House, прекрасно продемонстрировали роль изолированной тепловой массы в поддержании комфортных температур в зданиях в течение всего лета.
И наоборот, зимой внутренняя обшивка полой кирпичной стены в CSR House поддерживала минимальную температуру 17 ° C, в то время как внешняя температура окружающей среды упала до чуть выше точки замерзания (2 ° C).На внешней обшивке кирпича зафиксирована температура 5 ° C.
Использование тепловой массы с изоляцией в системе ограждения полезно для замедления передачи экстремального тепла и холода, действуя как поглотитель температуры, который медленно сбрасывает сохраненную температуру в течение длительного периода. В результате температура в доме остается стабильной в пределах комфортного диапазона, что снижает желание жильцов включать кондиционер.
Термическая масса – это способность материала поглощать тепловую энергию.Для изменения температуры материалов с высокой плотностью, таких как бетон, кирпич и плитка, требуется много тепловой энергии. Поэтому говорят, что они имеют высокую тепловую массу. Легкие материалы, такие как древесина и композитная облицовка, имеют низкую тепловую массу.
Надлежащее использование тепловой массы по всему дому может иметь очень большое значение для комфорта, удерживая при этом закрытые счета за отопление и охлаждение. Правильное использование тепловой массы снижает внутреннюю температуру за счет усреднения дневных / ночных (суточных) экстремальных значений, что, в свою очередь, повышает комфорт и снижает затраты на электроэнергию.
Неправильное использование тепловой массы может усугубить наихудшие климатические условия и стать серьезным препятствием для энергии и комфорта. Он может излучать тепло всю ночь во время летней жары или поглощать все тепло зимней ночью.
Эти результаты подтверждаются исследованиями тепловых характеристик, проведенными Thinkbrick Australia совместно с факультетом инженерии и искусственной среды Университета Ньюкасла. Это исследование показало, что проектирование и строительство энергоэффективного дома может существенно снизить количество потребляемой энергии за счет включения тепловой массы в конструкцию стены.
Исследование показало, что изолированные кирпичные стены с полостью обеспечивают совместную работу всех компонентов конструкции, снижая передачу тепла, в то время как кирпичная облицовка и легкие облицовочные стены в основном зависят от изоляции. Чтобы компенсировать недостаток тепловой массы, системы стен, включающие более легкие облицовочные материалы, обычно требуют большей изоляции для достижения аналогичных уровней комфорта.
При больших полостях гораздо больше возможностей использовать дополнительную изоляцию для контроля тепловой энергии и обеспечения подходящих плоскостей отвода влаги и сушильных полостей для более экстремальных климатических условий.
В ходе испытаний в CSR House для изоляции R6.0, устанавливаемой внутри двойной кирпичной стены, использовалась необычно большая полость * размером 200 мм, так что преимущества тепловой массы были максимальными. Это решительное использование изоляции для термического разрушения или отделения тепла, хранящегося внутри внешней обшивки, от достижения важнейшей внутренней обшивки, безусловно, помогает регулировать температуру внутри CSR House.
Если температура внутренней обшивки кирпича остается стабильной, легче достичь теплового комфорта.Когда между внутренней и внешней обшивкой устанавливается достаточная изоляция, условия по обе стороны от изоляции становятся все более и более независимыми друг от друга.
* CSR Строительные знания не предполагают, что дома должны быть построены с полостью 200 мм; это было бы слишком дорого. Традиционной практики оставлять зазор только 50 мм недостаточно для достижения отличных тепловых характеристик в очень жарких и холодных условиях. Проектировщикам необходимо учитывать более крупные полости, чтобы обеспечить повышенные значения сопротивления изоляции R для улучшения характеристик полых кирпичных стен.
Подпишитесь на информационный бюллетень Building Knowledge:
Глобальный рынок пенобетона для автоклавов достигнет 26,96 млрд долларов к 2027 году при 7,2% среднегодовом темпе роста: Allied Market Research
Портленд, Орегон, 4 марта 2021 г. (GLOBE NEWSWIRE) –
Согласно отчету, опубликованному Allied Market Research, мировой рынок автоклавного газобетона принес 17,14 млрд долларов в 2019 г. и, по прогнозам, достигнет 26,96 млрд долларов к 2027 г. при среднегодовом темпе роста 7,2% с 2020 по 2027 год.
Снижение общих затрат на строительство, лучшая экологическая эффективность по сравнению с обычным кирпичом и преимущества AAC, такие как огнестойкость, теплоизоляция и легкий вес, способствуют росту мирового рынка автоклавного пенобетона. Однако необходимость армирования для несущих нагрузок и высокая зависимость от прочной продукции сдерживают рост рынка. Напротив, необходимость в устойчивой конструкции открывает для участников рынка выгодные возможности в будущем.
Загрузить образец PDF (202 страницы с более подробной информацией): https://www.alliedmarketresearch.com/request-sample/9056
Сценарий Covid-19:
- Вспышка Covid-19 и последующая изоляция привело к искажению производственной деятельности и продаж, а также к сбоям в цепочке поставок.
- Более того, несколько стран ввели строгие правила во время изоляции. Кроме того, прекращение международной торговли и прекращение новой производственной и строительной деятельности снизило спрос на AAC.
Мировой рынок автоклавного газобетона сегментирован в зависимости от типа продукта, конечного пользователя, области применения и региона. В зависимости от конечного пользователя рынок делится на жилой и нежилой. Жилой сегмент занимал львиную долю в 2019 году, составляя более трех пятых рынка. Тем не менее, ожидается, что нежилой сегмент продемонстрирует самый высокий среднегодовой темп роста 7,5% в течение прогнозируемого периода.
Получите подробный анализ воздействия COVID-19 на рынок автоклавного газобетона Запросите здесь
В зависимости от области применения рынок подразделяется на стены, полы, крыши и т. Д.Сегмент стен доминировал на рынке в 2019 году, обеспечив более половины общей выручки. Тем не менее, сегмент полов и крыш, по прогнозам, продемонстрирует самый высокий среднегодовой темп роста 7,3% в течение прогнозируемого периода.
Мировой рынок автоклавного ячеистого бетона проанализирован в нескольких регионах, таких как Северная Америка, Европа, Азиатско-Тихоокеанский регион и LAMEA. Рынок Азиатско-Тихоокеанского региона занимал самую большую долю в 2019 году, составляя более половины рынка. Тем не менее, рынок LAMEA, по оценкам, демонстрирует самый высокий среднегодовой темп роста – 8.5% в прогнозный период.
Запланируйте БЕСПЛАТНУЮ консультацию с нашими аналитиками / отраслевыми экспертами, чтобы найти решение для вашего бизнеса @ https://www.alliedmarketresearch.com/connect-to-analyst/9056
Ведущие игроки:
Отчет о мировом рынке газобетона автоклавного формования включает в себя углубленный анализ основных игроков рынка, включая Aercon AAC, Bauroc AS, AKG Gazbeton, HIL Limited, Ballarpur Industries Limited (BILT), Forterra plc, CSR Ltd., JK Laxmi Cement Ltd., H + H International A / S и Xella International GmbH.
Подписка на библиотеку на проспекте | Запросите 14-дневную бесплатную пробную версию перед покупкой: https://www.alliedmarketresearch.com/avenue/trial/starter
Получите дополнительную информацию : https://www.alliedmarketresearch.com/library-access
Подобные отчеты:
Рынок бетона и цемента – глобальный анализ возможностей и отраслевой прогноз, 2021-2028
Зеленый рынок цемента и бетона – глобальный анализ возможностей и отраслевой прогноз, 2021-2028 годы
Рынок гипса и гипсокартона – глобальный анализ возможностей и Отраслевой прогноз, 2021-2028 гг.
Рынок строительных полов – анализ глобальных возможностей и отраслевой прогноз, 2021-2028 гг.
Рынок теплоизоляции зданий – анализ глобальных возможностей и отраслевой прогноз, 2020-2027 гг.
Рынок холодных крыш – анализ глобальных возможностей и отрасль Прогноз на 2020–2027 годы
Рынок изоляционных бетонных конструкций – Анализ глобальных возможностей a nd Industry Forecast, 2020–2027 гг.
О Allied Market Research:
Allied Market Research (AMR) – это крыло Allied Analytics LLP, предоставляющее полный спектр услуг по исследованию рынка и бизнес-консалтингу, базирующееся в Портленде, штат Орегон.AMR предоставляет глобальным предприятиям, а также среднему и малому бизнесу непревзойденное качество «Отчетов об исследованиях рынка» и «Решения для бизнес-аналитики». AMR стремится предоставлять бизнес-идеи и консультации, чтобы помочь своим клиентам в принятии стратегических бизнес-решений и достижении устойчивого роста в соответствующей области рынка.
AMR представляет свою онлайн-библиотеку Avenue на основе подписки премиум-класса, разработанную специально для того, чтобы предложить экономичное универсальное решение для предприятий, инвесторов и университетов.С помощью Avenue подписчики могут пользоваться полным репозиторием отчетов по более чем 2 000 нишевым отраслям и профилям более 12 000 компаний. Более того, пользователи могут получить онлайн-доступ к количественным и качественным данным в форматах PDF и Excel, а также поддержку аналитиков, настройку и обновленные версии отчетов.
Свяжитесь с нами:
Дэвид Корреа
5933 NE Win Sivers Drive
# 205, Портленд, штат Орегон 97220
США
(США / Канада): + 1-800-792-5285, + 1-503 -446-1141
Международный: + 1-503-894-6022
Великобритания: + 44-845-528-1300
Гонконг: + 852-301-84916
Индия (Пуна): + 91-20-66346060
Факс : + 1-855-550-5975
help @ alliedmarketresearch.com
Интернет: https://www.alliedmarketresearch.com
Следуйте за нами на | Facebook | Twitter | LinkedIn
R-значения изоляции и других строительных материалов
В этой статье есть таблица значений R для строительных материалов, но сначала мы должны быстро осветить некоторые основы, касающиеся значений R, U-факторов и расчета теплового сопротивления.
Что такое R-значения?
В строительстве R-значение является мерой способности материала противостоять тепловому потоку от одной стороны к другой.Проще говоря, R-значения измеряют эффективность изоляции, а большее число представляет более эффективную изоляцию.
R-значения являются аддитивными. Например, если у вас есть материал с R-значением 12, прикрепленным к другому материалу с R-value 3, то оба материала вместе имеют R-значение 15.
R-значение Единицы
Как мы уже говорили, показатель R измеряет термическое сопротивление материала. Это также можно выразить как разность температур, при которой одна единица тепла проходит через одну единицу площади за период времени.
Уравнение R-значения (Имперские единицы) R-value Уравнение (единицы СИ)Два приведенных выше уравнения используются для вычисления R-ценности материала. Имейте в виду, что из-за единиц измерения имперское R-значение будет немного меньше, чем R-значение в SI, поэтому важно определить единицы, используемые при международной работе. В приведенных ниже таблицах используются имперские единицы, поскольку наш веб-сайт ориентирован на рынок Северной Америки.
Что такое U-факторы?
Многие программы моделирования энергопотребления и расчеты кода требуют U-факторов (иногда называемых U-значениями) сборок.U-фактор – это коэффициент теплопередачи, который просто означает, что это мера способности сборки передавать тепловой энергии по своей толщине. U-фактор сборки является обратной величиной общего R-значения сборки. Уравнение показано ниже.
Уравнение фактора UТаблицы R-значений строительных материалов
Значения R для конкретных узлов, таких как двери и остекление, в таблице ниже являются обобщениями, поскольку они могут значительно различаться в зависимости от специальных материалов, используемых производителем.Например, использование газообразного аргона в стеклопакете с двойным стеклопакетом значительно улучшит R-значение. Обратитесь к документации производителя для получения информации о значениях, характерных для вашего проекта.
Материал | Толщина | R-значение (фут · кв.фут · час / британская тепловая единица) | |||
---|---|---|---|---|---|
Воздушные пленки | |||||
Внешний вид | 0,17 | ||||
Внутренняя стена | 0,68 | ||||
Внутренний потолок 0861 | | ||||
Воздушное пространство | |||||
Минимум 1/2 дюйма до 4 дюймов | 1,00 | ||||
53 | |||||
53 | 53 | ||||
Гипсокартон | 1/2 “ | 0,45 | |||
Гипсокартон | 5/8″ | 0,5625 | |||
Фанера | 60 1/2 “ | 62||||
Фанера | 1 “ | 1,25 | |||
Обшивка из древесноволокнистой плиты | 1/2″ | 1,32 | |||
Древесно-стружечная плита средней плотности | /2 “/2″|||||
Изоляционные материалы | |||||
Минеральное волокно R-11 с металлическими штифтами 2×4 при OC 16 дюймов | 5,50 | ||||
R-11 Минеральное волокно R-11 с деревянными стойками 2×4 дюйма | 12.44 | ||||
Минеральное волокно R-11 с металлическими штифтами 2×4 @ 24 дюйма OC | 6,60 | ||||
Минеральное волокно R-19 с металлическими штифтами 2×6 @ 16 дюймов OC | 7,10 | ||||
Минеральное волокно с металлическими штифтами 2×6 при OC 24 дюйма | 8,55 | ||||
Минеральное волокно R-19 с деревянными штифтами 2×6 при OC 24 дюйма | 19,11 | ||||
Пенополистирол (экструдированный 607 | 5.00|||||
Пенополиуретан (вспененный на месте) | 1 “ | 6.25 | |||
Полиизоцианурат (с покрытием из фольги) | 1 дюйм | 7,20 | |||
Каменная кладка и бетон | |||||
Лицевой кирпич | 4 “ | 0,44 | |||
Бетонная кладка (CMU) | 4″ | 0,80 | |||
Бетонная кладка (CMU) | 8 “ | 11 | |||
Бетонная кладка (CMU) | 12 дюймов | 1,28 | |||
Бетон 60 фунтов на кубический фут | 1 дюйм | 0,52 | |||
Бетон 1 70168 фунтов на кубический фут | 0,42 | ||||
Бетон 80 фунтов на кубический фут | 1 дюйм | 0,33 | |||
Бетон 90 фунтов на кубический фут | 1 дюйм | 0,26 | |||
кубических футов на 100 фунтов | 0.21 | ||||
Бетон 120 фунтов на кубический фут | 1 дюйм | 0,13 | |||
Бетон 150 фунтов на кубический фут | 1 дюйм | 0,07 | |||
Гранит | |||||
Песчаник / известняк | 1 “ | 0,08 | |||
Сайдинг | |||||
Алюминий / винил (без теплоизоляции) | 0. 753|||||
Алюминий / винил (изоляция 1/2 “) | 1,80 | ||||
Напольные покрытия | |||||
Твердая древесина | 3/4 дюйма | ||||
Плитка | 0,05 | ||||
Ковер с волокнистой подкладкой | 2,08 | ||||
Ковер с резиновым подкладом | 1,23 | ||||
0.44 | |||||
Деревянная черепица | 0,97 | ||||
Остекление | |||||
одинарная панель | 1,69 | ||||
Двойное стекло с воздушным пространством 1/2 дюйма | 2,04 | ||||
Двойное стекло с воздушным пространством 3/4 дюйма | 2,38 | ||||
Тройное полотно с 1 / 4 “воздушные пространства | 2.56 | ||||
Тройное остекление с воздушным зазором 1/2 “ | 3,23 | ||||
Двери | |||||
Дерево, массивная сердцевина 1 | 8 2.17.5 “- 2” | 2,20 – 2,80 | |||
Металлическая дверь с твердой изоляцией, полиуретановая изоляция ASTM C518 Расчетное | 1,5 – 2 “ | 10,00 – 11,00 | |||
Металлическая дверь с твердой изоляцией, изоляция из полиуретана C1363 Рабочий | 1,5 дюйма – 2 дюйма | 2,50 – 3,50 |
Значения в таблице выше были взяты из ряда источников, включая: ASHRAE Handbook of Fundamentals , ColoradoENERGY.
