Каркасные дома приобретают все большую популярность, вместе с тем этот тренд в условиях русского климата требует существенной термоизоляции, а также защиты от ветра и влаги. Для каркасного дома этот момент особенно важен, так как позволяет снизить энергетические затраты на обогрев зимой, а также обеспечить комфортное пребывание в помещениях в летний зной.

Утепление – один из важнейших этапов строительства каркасного дома. От качества теплоизоляционного материала, который будет заложен в стены, пол и кровлю, соблюдения правил его монтажа зависит микроклимат в помещениях, степень комфорта для его владельцев. В большинстве случаев при строительстве каркасного дома в основе стен используется деревянный каркас.

В традиционном исполнении каркасной стены утеплитель вкладывается в ячейки каркаса, образованного стойками и балками. С улицы и из помещения на каркас устанавливаются слои обшивки.

При этом надо понимать, что каркас в разрезе неоднороден – до 15% стены остаются без утеплителя – это сечение стоек и балок каркаса, которые не защищены утеплителем! То есть, при использовании деревянного каркаса сечением 100х100 мм, до 15% тепла будет «уходить» через сам каркас. Не стоит забывать, что теплопроводность древесины выше теплопроводности утеплителя в среднем в 4 раза! Чтобы компенсировать низкую теплоизолирующую способность элементов деревянного каркаса, их толщина должна была бы соответствовать 4-х кратной толщине утеплителя. Фактически же их толщина не превышает 150-200 мм, то есть толщины утеплителя.



Так как правильно сделать утепление стен в деревянных каркасных домах?

Нет лучшей помощи при строительстве дома, чем помощь советом от производителя теплоизоляции!

Для традиционного исполнения каркасной стены, когда утеплитель вкладывается между стойками каркаса, необходимо использовать наиболее энергоэффективный утеплитель, способный компенсировать теплопотери через каркас.

Вторым способом избежать теплопотерь является устройство дополнительного сплошного слоя теплоизоляции, исключающего мостики холода в виде элементов каркаса. В этом случае утеплитель необходимо закрепить на внутренней поверхности каркаса, а сам утеплитель должен обладать необходимыми свойствами: жесткостью, прочностью и способностью передавать нагрузки с внутренней обшивки на каркас.

Термоизоляционная PIR-плита PIRRO из жесткого полиизоцианурата (PIR) – это материал, который всецело удовлетворяет этим требованиям. Облицовки из фольги и алюмоламината играют роль диффузионно-герметичного покрытия, обеспечивающего паро- и воздухонепроницаемость и стабильность теплофизических характеристик материала на весь срок службы.

Двусторонние облицовки PIR-плит PIRRO из фольги выполняют функцию теплового зеркала – летом уменьшают нагрев помещений, отражаю тепловую энергию от фасадного слоя, а зимой сохраняют тепловую энергию, отражая ее обратно в помещение.


Чтобы узнать толщину  PIR-плиты для вашей конструкции, нажмите на кнопку “ДОКУМЕНТЫ” на этой странице (после перехода выберите подраздел “Рекламные буклеты”).


• Рекордно низкая теплопроводность. PIR-плиты PIRRO обладают одним из наименьших показателей теплопроводности среди всех современных утеплителей – λ₁₀=0,021* Вт/м·К, а алюминиевая фольга в облицовке дополнительно отражает тепловое излучение обратно в помещение, повышая термическое сопротивление ограждающей конструкции в целом. По этим причинам их требуемая толщина значительно меньше толщин всех известных минеральных и стирольных видов изоляции. Следует отметить прямую зависимость между теплопроводностью утеплителя и требуемой его толщиной при заданном уровне тепловой защиты. Это означает, на примере стены дома в Московском регионе, что при использовании древесины потребуется толщина стены – 255 мм, минеральной ваты – 110мм, а при использовании PIR-плиты – всего 65 мм.



• Высокая прочность. Такая теплоизоляция для каркасных домов обладает высокой жесткостью и прочностью, достаточной для восприятия и передачи нагрузок от внутренней обшивки стены на каркас дома.
• Долговечность. Сочетание двух факторов – монолитности структуры и низкой паропроницаемости – обеспечивают PIR утеплителю для каркасных домов долговечность эксплуатации без потери своих теплофизических и механических свойств: плита со временем не теряет волокнистых волокон, не осыпается, образовывая незащищенные участки стены.
• Простой монтаж. Для традиционной установки в каркас применяют PIR-плиты без профилировки торцов, для создания сплошного термоизоляционного слоя применяют PIR-плиты шпунтовым соединением «шип-паз».
• Пожаробезопасность. Очень важная характеристика утеплителя PIR для каркасных домов – это закрытая ячеистая структура материала, которая препятствует горению, не распространяет пламя, не плавится и не образует горящих капель расплава.
• Экологичность. Такая теплоизоляция для каркасного дома не содержит вредных примесей, не имеет запаха, является химически инертным продуктом, не вредным для использования. Не содержит стирола или формальдегидов, губительных для человеческого организма.
• Влагостойкость. Утеплитель является влагостойким и не гигроскопичным материалом, поэтому исключено накопление пыли, развитие популяций бактерий внутри плит и возникновение плесени на их поверхности.

Технические характеристики PIR-плит PirroТермо

Показатели	Значения
Теплопроводность, λ10	0,023 Вт/м·К
Плотность	31 ± 2 кг/м3
Прочность на сжатие при 10% деформации	≥120 кПа
Прочность при изгибе	≥350 кПа
Водопоглощение при полном погружении	< 1,0 %
Температурный диапазон эксплуатации	– 70ºC +120ºC
Торцевание по периметру	“четверть” без профилировки
Размеры	1200 х 600 мм
Стандартная толщина	30, 50 мм

Технические характеристики PIR-плит PirroMembrane

Показатели	Значения
Теплопроводность, λ10	0,021* Вт/м·К *Теплопроводность  измерена в течение 24 часов с момента выпуска продукции.
Плотность	31 ± 2 кг/м3
Прочность на сжатие при 10% деформации	≥120 кПа для толщин до 40 мм ≥150 кПа для толщин свыше 50 мм
Прочность при изгибе	≥350 кПа
Прочность при растяжении	≥80 кПа для толщин до 50 мм ≥60 кПа для толщин свыше 60 мм
Водопоглощение при полном погружении	< 1,0 %
Коэффициент паропроницаемости PIR	0,026 мг/м·ч·Па
Температурный диапазон эксплуатации	– 70ºC +120ºC
Группа горючести	Г1
Торцевание по периметру	“шип-паз”  “четверть” без профилировки
Размеры	1200 х 1200 1200 х 2400 1200 х 3000 мм
Стандартная толщина	30 – 150, с шагом 10 мм

Приступать к установке теплоизоляции можно сразу после установки деревянного каркаса дома.

• 1 шаг

  Подготовка PIR-плит. Плиты нарезаются в размер, соответствующий расстоянию между элементами каркаса минус 30-40 мм, но не более 60 мм.

• 2 шаг

  Установка PIR-плит. Плиты устанавливаются в ячейках каркаса так, чтобы между плитой и каркасом оставался зазор 15-20 мм. Фиксация положения производится деревянными клиньями (3-4 шт. по периметру плиты).

• 3 шаг

  Создание герметичных зазоров. Зазоры по периметру запениваются полиуретановой монтажной пеной. После затвердения пены клинья следует удалить, а места установки также запенить.

• 4 шаг

  Установка второго слоя утеплителя

  Для утепления домов сезонного проживания

  Для утепления домов круглогодичного проживания

  Не требуется

  Рекомендуется изнутри по каркасу выполнить второй сплошной слой утеплителя изнутри толщиной 30мм. Плиты внутреннего слоя устанавливают снизу вверх, в шахматном порядке, со смещением вышележащего слоя. Для крепления (фиксации) плит рекомендуется использовать полиуретановую пену, нанося ее на торец ранее установленной плиты, а также механический крепеж (например, саморезы по дереву для крепления к элементам каркаса).

• 5 шаг

  Устройство пароизоляционного слоя изнутри


  Для утепления домов сезонного проживания	Для утепления домов круглогодичного проживания
  Установка сплошного слоя пароизоляции из пленочных материалов (полиэтиленовые, полипропиленовые и прочие пленки).	Проклейка стыков плит фольгированным скотчем

• 6 шаг

  Устройство влаго- и ветрозащиты снаружи. Используется мембранный материал, выполняющий функции гидроизоляции, но при этом пропускающий водяные пары наружу, например, на основе полипропилена. Крепление мембран производится обычным строительным степлером.

• 7 шаг

  Устройство обрешетки под отделочный фасадный слой. Материал обрешетки подбирается под выбранный отделочный слой. Как правило, это деревянные бруски или доски, располагаемые вертикально напротив стоек каркаса. В качестве фасадной отделки в каркасных домах, как правило, используется деревянная доска, блок-хаус или виниловый сайдинг.

• 8 шаг

  Устройство обрешетки под внутреннюю отделку. Материал обрешетки подбирается под выбранный отделочный слой. Например, для отделки гипсокартоном используются оцинкованные профили, для вагонки – деревянные бруски. Крепление обрешетки осуществляется к элементам каркаса саморезами по дереву. Для случая со вторым слоем утеплителя элементы обрешетки для отделочного слоя крепятся к каркасу дома через него. Шаг точек крепления следует принимать не более 500мм.

Приступать к установке теплоизоляции можно сразу после установки деревянного каркаса дома

• Вертикальные элементы каркаса рекомендуется устанавливать на расстоянии 640-650 мм друг от друга. В этом случае PIR-плиты размером 1200х600 мм идеально, без подрезки будут входить в ячейки каркаса.
• Для обеспечения герметичности стыков утеплителя с элементами каркаса рекомендуется нарезать плиту менее размера проема на 30-40 мм. Данные зазоры необходимо будет пропенить монтажной пеной. Следует учесть, что если Вы решите нарезать плиту точно в размер ячейки каркаса (плотная подгонка), то это не исключает возможности появления сквозных щелей через некоторое время эксплуатации, когда деревянный каркас дома «примет» форму. Поэтому такое решение возможно только для домов сезонного применения.
• При несоответствии размеров ячеек подготовленного каркаса размерам плит допускается их подрезка и стыковка. Обработка плит производится ножовкой или строительным ножом.
• PIR-плиты следует выставлять по внутренней плоскости деревянного каркаса. При установке оконных блоков их следует размещать по глубине стены так, чтобы снаружи оконная коробка совпадала с внешней плоскостью теплоизоляционного слоя.
• Установку слоев пароизоляции изнутри и гидрозащитной паропроницаемой мембраны снаружи следует производить непосредственно на поверхность каркаса, обеспечивая нахлест полотнищ по вертикали и горизонтали не менее 15 см.
• Следует обратить внимание, что мембрана должна закрыть нижнюю обвязку деревянного каркаса. При этом вода с мембраны не должна попадать на гидроизоляцию, отсекающую каркас дома от фундамента.
• Изнутри стена зашивается листовыми материалами типа гипсокартона, доски, ЦСП, а снаружи – декоративной вагонкой, сайдингом, декоративными панелями.
• В каркасных стенах с применением PIR-плит PirroUniversal/PirroУниверсал и PirroMembrane/PirroТермо в ячейках каркаса пароизоляция нужна только для защиты деревянного каркаса от насыщения водяными парами помещения и сохранения теплофизических свойств древесины.
• В случае устройства сплошного термоизоляционного слоя изнутри помещения достаточно заклеить все стыки плит фольгированным скотчем. В этом случае будет обеспечена требуемая воздухонепроницаемость (герметичность) стены.
• Снаружи каркас следует закрыть влагозащитной паропроницаемой мембраной. Она защитит элементы каркаса от намокания (например, при косом дожде или повреждении наружной обшивки).

Лучший выбор для “Утепление стен каркасных домов”

PIR-плита PIRRO®Термо
с двусторонней облицовкой алюминиевой тисненой фольгой толщиной 50 мкм

PIR-плита PIRRO®Membrane
с двусторонней облицовкой алюминиевой тисненой фольгой толщиной 50 мкм

Утепление каркасного дома

Современное многослойное утепление каркасного дома успешно конкурирует по эффективности со срубом и кирпичной стеной толщиной в полметра. С учетом особенностей конструкции каркасных стен метод послойной укладки утеплителя, паро- и гидроизоляции считается оптимальным решением. Это своего рода аналог теплой сэндвич-панели, но обходится он дешевле и может быть реализован на любом этапе. Утеплить можно и дачный каркасник со щитовыми стенами, и полноценный жилой коттедж.

Выбор утепления каркасного дома

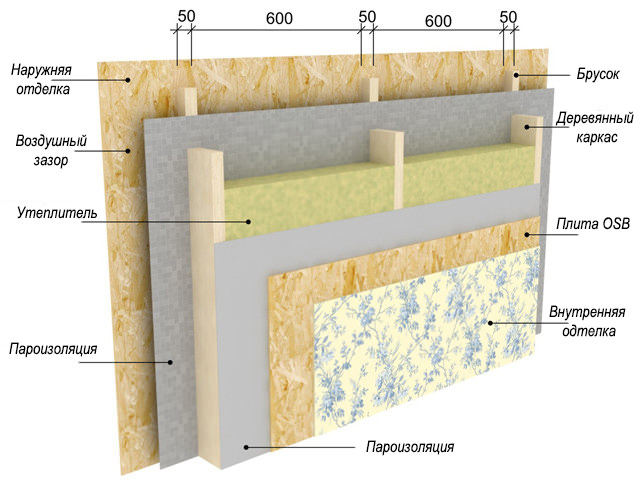

Выбор способа утепления каркасного дома почти полностью зависит от доступного материала. В основе технологии лежит принцип “пирога” — послойной укладки материалов, каждый из которых выполняет определенные функции:

• на контррейки под внутренней обшивкой ОСП (доски, вагонки) крепится слой пароизоляции, который должен не пропускать влагу из помещения. Утеплитель при намокании теряет теплоизоляционные свойства, поэтому должен оставаться сухим;
• между стойками деревянного каркаса дома закладываются теплоизоляционные материалы;
• с наружной стороны каркаса набиваются контрейки для крепления перекрестного слоя утеплителя, поверх которого  монтируется слой гидроизоляции;
• на обрешетку поверх гидроизоляциикрепится финишная отделочная панель или сайдинг в зависимости от проекта.

У каждого слоя свои функции и свое строго определенное место в пироге утепления стен. По технологии перекрестного утепления слои теплоизоляции перекрывают друг друга.

Материалы для утепления стен в каркасном коттедже

Современные материалы обладают хорошими показателями по теплоизоляции, но по-разному реагируют на контакт с влагой, имеют разные классы горючести и прочности. Монтаж разных видов утеплителя тоже отличается, поэтому при выборе варианта следует изучить все тонкости.

Эковата

Утеплитель в виде плит представляет собой продукт вторичной переработки бумаги и картона. Плотно спрессованные волокна целлюлозы пропитаны антипиренами и борной кислотой для предотвращения развития бактериальных колоний. Борная кислота защищает и от гниения, и от грызунов, антипирены значительно снижают горючесть, практически сводят ее к нулю. Удельный вес материала, определяющий нагрузку на стены и каркас, примерно такой же, как у базальтовой ваты (минваты). По теплопроводности картина тоже сходная.

Большим плюсом материала считается низкая гигроскопичность (способность впитывать влагу) и способность быстро испарять пропитавшую слой утеплителя воду. При увлажнении на 20% теплопроводность материала снижается примерно на 3 – 4 %, что можно считать хорошим показателем.

Однако, при утеплении стен этот материал создает трудности. Волокнистую структуру перед укладкой нужно разрыхлить. С точки зрения монтажа на вертикальные поверхности этот утеплитель неудобен, обычно его используют для пола или потолка. Крепить эковату на стены плитами не получится, нужно использовать специальные набрасывающие машины. Без предварительного рыхления теплопроводность окажется выше нормы. Уложенная в стены эковата из целлюлозы начнет сваливаться, и утепление каркасного дома эковатой станет менее эффективным. Это напоминает хорошо знакомый многим случай свалявшегося пуховика.

Утепление стен дома эковатой

Утепление пенополиуретаном

Утепление каркасного дома ППУ (пенополиуретаном) относится к современным решениям, но имеет несколько спорных моментов. Утеплитель этого типа можно наносить методом набрасывания под давлением, что очень эффективнодля складов и производственных помещений с большой площадью стен. Без специального оборудования не обойтись. ППУ химически нейтрален, пожаробезопасен, имеет низкую теплопроводность, так как это застывшая пена.Плиты из ППУ могут монтироваться в сэндвич панель при заводском производстве.

Обычно эта технология применяется при сборке готовых сэндвич-панелей и на больших площадях. Для утепления стен одного каркасного коттеджа с учетом планировки и необходимости проникать в труднодоступные углы — решение сомнительное. В частных домах так можно утеплять кровлю на чердаке. Утепление стен обойдется дорого, работа займет много времени, потребуется искать специалистов с оборудованием.

Утепление каркасного дома ППУ

Утепление каркасного дома пеноплексом и пенополистиролом

Это плитные материалы высокой плотности и ограниченной теплопроводности. Для них характерна минимальная гигроскопичность, при погружении в воду впитывание не превышает 1 – 2 %. Экструзионная технология позволяет создавать прочные на сжатие плиты с удельным весом 25 – 35 кг на кубометр, это меньше, чем у эковаты. Обычно рекомендуется использовать плиты с маркировкой “35”, хотя в странах ЕС принято утеплять коттеджи пеноплексом-15.

Производители позиционируют пеноплекс и близкий к нему экструдированный пенополистирол (не путать с пенопластом!) как передовые утеплители. Однако, практика строительства и утепления каркасных домов показала и ряд сложностей:

• плотные листы не дают возможности сделать полноценное перекрестное утепление;
• с течением времени из-за низкой гибкости материала будут возникать зазоры между листами, это приведет к появлению мостиков холода;
• при монтаже плит пеноплекса в два слоя может возникнуть деформация, что в итоге приведет к отслоению и изгибу части теплоизоляции.

Самым доступным из полимерных плитных материалов считается пенопласт, но мы не рассматриваем этот вариант утеплителя.В отличие от экструдированного пенополистирола, пенопласт опасен при горении, он выделяет токсины. Неплотная структура с воздухонаполненными пузырьками впитывает воду, утяжеляется, теряет теплоизоляционные свойства. Иногда его используют для утепления дачных домиков, но этот подход далеко не лучший.

Утепление наружных стен пеноплексом

Минеральная вата

Утепление каркасного дома минеральной ватой с плотностью 50 – 75 кг на кубометр дает эффект качественной теплоизоляции. Главным условием остается правильный монтаж пирога с учетом особенностей каменной ваты:

• уложенные в каркас обрешетки плиты не должны быть примяты, от этого зависит их свойство теплоизоляции;

• базальтовая вата чувствительна к воде — если она намокнет, то теплопроводность сразу вырастет, а вода из плиты испаряется медленно;

• для утепления каркасного дома каменной ватой используется плитный материал, рулоны не подойдут;

Относительно толщины минваты есть несколько мнений, но считается, что в Москве и Подмосковье общий слой должен составлять не менее 80 мм. Здесь мы имеем в виду метод перекрестного утепления, о котором расскажем ниже. При выборе материала по плотности следует учитывать, что удельный вес более 75 кг на кубометр создает значительную нагрузку на каркас коттеджа. Для утепления каркасников обычно используют базальтовую вату 50 – 75 кг/м3. Толщина одного слоя плит составляет 50 мм.

Относительно пожарной безопасности минеральной ваты сомнений нет — это категория НГ, негорючая. Структура материала начинает разрушаться при нагреве до 600 градусов, но горение так и не возникает. Минвата, она же базальтовая или каменная вата — это расплавленный при высоких температурах и вытянутый в волокна базальт, камень. Заставить его гореть крайне сложно, материалы каркасника при горении не дают такого нагрева.

Так выглядит утепление скатов кровли минеральной ватой

Почему не используется рулонная минвата для утепления стен?

Рулонный материал может стоить дешевле, но для вертикального монтажа он подходит плохо. Если для плитного утеплителя можно создать опорную обрешетку, в которой каждая секция утеплителя будет стоять враспор, то рулонный придется крепить сверху полосами и как-то фиксировать на стенах. Для минваты это вредно — ее нельзя сдавливать, иначе теряются теплоизоляционные свойства. Установленные в обрешетку плиты полностью отрабатывают свои задачи, а монтаж заметно упрощается.

Перекрестное утепление

Эта технология позволяет утеплить и уже построенный каркасный дом, и создать эффективную теплоизоляцию еще на этапе строительства. Конструкция пирога с перекрестным утеплением почти одинакова во всех случаях, некоторая разница возникает в зависимости от того, как обшит каркас дома изнутри и снаружи.

Перекрестное утепление каркасного дома можно организовать с укладкой одного слоя снаружи, если в стенах уже есть базальтовый или другой плитный утеплитель. Суть перекрестного утепления состоит в том, что любые зазоры между плитами материала в одном слое перекрываются поверхностью плиты вдругом слое. Каркасный дом по особенностям конструкции не создает условий для возникновения мостиков холода через материалы, как это может быть в кирпичных и бетонных стенах. Поэтому достаточно пресечь проникновение холода через зазоры, чтобы эффективность утепления повысилась.

При проектировании каркасных домов заранее учитывается конструкция пирога утепления стен. В расчеты тепловой эффективности закладывается точка росы — глубина, на которой температура воздуха создает условия для выпадения конденсата. При перекрестном утеплении точка росы оказывается вне толщины плиты минваты, значит, материал остается сухим.

Перекрестное утепление каркасного дома

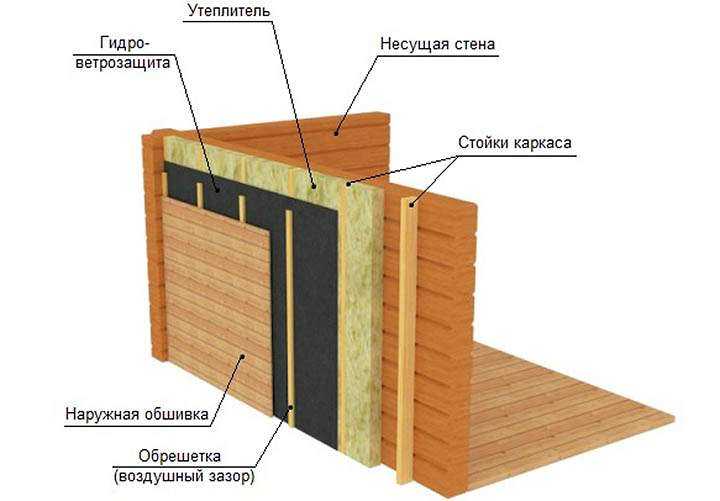

Наружный слой перекрестного утепления каркасного дома

Для наружного утепления каркасного коттеджа перекрестным методом необходимо правильно уложить, защитить и зафиксировать плиты минваты толщиной 50 мм между фасадной облицовкой и деревянной стеной(щитом ОСБ). Утеплить коттедж базальтовой ватой своими руками возможно, но если нет навыков, то лучше не рисковать. Такие работы бригада опытных монтажников проводит за день без критических ошибок.

1. На освобожденную от фасадной облицовки стену наносится антисептик. Это не обязательное условие.
2. Монтаж обрешетки из деревянных реек — толщина (глубина) каркаса не менее 5 см, чтобы плита полностью помещалась в ячейку. Расстояние между рейками по горизонтали и вертикали чуть меньше размеров плиты утеплителя, так он станет враспор.
3. Установка утеплителя в обрешетку. Плиты не должны быть смяты и сплющены. Плиты нельзя пробивать насквозь для фиксации, достаточно условий для установки враспор.
4. Крепление слоя ветровлагозащиты —пленка фиксируется степлером на обрешетку. Поверх уложенной пленки на каркас обрешетки устанавливаются контррейки, чтобы создать зазор между ветровлагозащитой и отделочным материалом фасада.

Следует заранее учесть, что фасадные откосы оконных и дверных проемов после такого утепления придется поменять. Толщина стены увеличится.

Каркас следует устраивать так, чтобы поверхность плит утеплителя перекрывала зазоры между плитами внутреннего утепления. Таким образом создается два перекрывающихся слоя теплоизоляции, исключающих появление мостиков холода в стенах. Общая толщина двух слоев минеральной ваты (изнутри и снаружи) составит 100 мм (10см), чего вполне достаточно для центральной части России и Подмосковья. При этом утеплитель полностью сохранит свои свойства на длительный срок, если монтаж проведен правильно — плиты не примяты, вода в них не попадает, не происходит скопления влаги внутри структуры. Каркас в виде обрешетки компенсирует эффекты усадки каркасной конструкции, не происходит смещения плит и оседания слоев.

Браться ли за утепление стен каркасного дома своими руками, решать вам, но лучше, чтобы этим занимались люди с опытом и навыками.

На нашем YouTube-канале есть видео про оптимальный вариант утепления стен каркасного дома для сезонного проживания.
Обязательно посмотрите, если Вам интересна эта тема:

‍

Мониторинг влажности деревянных каркасных стен с внешней изоляцией и без нее на Среднем Западе США

• Данные и инструменты
• Публикации
• Мультимедиа

Авторов:	Сэмюэл В. Гласс, Ч. Р. Бордман, Борьен Йе, Кингстон Чоу
Год:	2018
Тип:	Доклад (приглашенный, предложенный, основной доклад)
Станция:	Лаборатория лесных товаров
Источник:	В кн.: Материалы 7-й международной конференции по строительной физике. Сиракузы, Нью-Йорк: 163-168.

Аннотация

Непрерывная наружная изоляция становится все более распространенной в надземных стенах Северной Америки как при модернизации, так и при новом строительстве как средство улучшения тепловых характеристик стеновых конструкций. Несмотря на то, что характеристики влагостойкости стеновых панелей с деревянным каркасом широко изучались, способность к сушке стеновых конструкций с наружной изоляцией и внутренним пароизолятором в холодном климате изучена недостаточно. В этом исследовании отслеживались влаготермические характеристики стеновых конструкций с наружной изоляцией и без нее в условиях высокой и низкой влажности внутри помещения и при намеренном увлажнении обшивки деревянными конструкционными панелями. Содержание влаги и температура стандартного деревянного каркаса размером 38 мм x 140 мм и обшивки из ориентированно-стружечной плиты (OSB) толщиной 11 мм измерялись в течение двухлетнего периода в восьми различных стеновых конструкциях, каждая из которых ориентирована на север или юг, в кондиционированной испытательной конструкции. в Мэдисоне, Висконсин. Конфигурации стен различались, прежде всего, внутренним пароизолятором (крафт-бумага или полиэтиленовая пленка) и внешней изоляцией (отсутствие, пенополистирол, экструдированный полистирол или минеральная вата). Обшивку OSB увлажняли контролируемым образом в три разных времени года для изучения реакции на высыхание. Накопление влаги в OSB в зимнее время в исследуемой климатической зоне не вызывало беспокойства, за исключением стены без наружного утепления и внутреннего пароизолятора, хотя весной происходило быстрое высыхание. Высыхание OSB после контролируемого увлажнения обычно происходило быстрее в теплую погоду, чем в холодную; быстрее с наружным утеплением, чем без в холодную погоду; быстрее с паропроницаемой наружной изоляцией, чем с наружной изоляцией с низкой проницаемостью в холодную погоду; и быстрее с внутренним ингибитором парообразования из крафт-бумаги, чем с полиэтиленом.

Ключевые слова

производительность по влаге, гидротермические характеристики, постоянная изоляция, ограждающая конструкция, долговечность

Цитата

Гласс, Сэмюэл В .; Бордман, CR; Да, Борьен; Чоу, Кингстон. 2018. Мониторинг влажности деревянных каркасных стен с внешней изоляцией и без нее в холодном климате Среднего Запада США. В: Материалы 7-й международной конференции по строительной физике. Сиракузы, Нью-Йорк: 163-168.

Стеновая конструкция: STEICO

Стеновая конструкция STEICO с деревянной обшивкой

Стеновая конструкция STEICO с системой штукатурки

Каркасная конструкция с оптимизированным тепловым мостом и двутавровыми балками STEICO

1. Внутренняя обшивка стен гипсокартоном толщиной 12,5 мм, OSB толщиной 15 мм (с лентой для контроля диффузии).
2. Slim Двутавровые балки STEICO уменьшают тепловые мосты и повышают энергоэффективность по сравнению с поперечными сечениями из массивной древесины.
3. Экологическая изоляция полостей STEICO, напр. СТЕЙКО flex  для выдающейся энергоэффективности и максимальной защиты от жары летом.
4. Жесткие изоляционные плиты из древесного волокна для облицовки или штукатурки. В частности открыта диффузия водяного пара. Внешний изоляционный слой обеспечивает отсутствие теплового моста.
5. Деревянная обшивка или система штукатурки

Стеновая конструкция «Массив бруса»

Каркасная конструкция с поперечными сечениями из массивной древесины и служебным пространством

1. Внутренняя обшивка (гипсокартон 12,5 мм, служебное пространство изолировано STEICO flex , 15 мм ОСП для пароизоляции).
2. 140 мм STEICO LVL или шпильки из цельного дерева.
3. Экологичность Изоляция полости STEICO , напр. STEICO flex  изоляционные плиты или STEICO zell изоляция с нагнетанием воздуха.
4. Жесткие изоляционные плиты из древесного волокна, напр. STEICO duo dry    для облицовки или штукатурки. В частности открыта диффузия водяного пара.
5. Система визуализации, например. Баумит

Закажите образец STEICO

flex

Ищете STEICO flex ? Закажите бесплатный образец или найдите дистрибьютора в вашем регионе.



Свяжитесь с нами

STEICO

настенная

Инновационная настенная опора для максимальной энергоэффективности, напр. для пассивных домов.

Подробнее

STEICO

LVL R

Ламинированный брус для высоких нагрузок. Тип R с синхронными слоями шпона.

Подробнее

STEICO

Protect Dry

Изоляционная плита из древесного волокна для утепления фасада. Изготавливается сухим способом.

Подробнее

STEICO

zell

Изоляция полостей из натурального древесного волокна. Быстрый, экологически чистый и особенно недорогой.

Подробнее

STEICO

install

Система изоляции для монтажных уровней, простая электрическая установка.

Больше

STEICO

flex

Гибкий изоляционный мат из древесного волокна. Лучшая теплоизоляционная способность среди всех натуральных изоляционных материалов.

Подробнее

Стеновая конструкция “ЦЛТ 1”

Стена из клееного бруса с многослойной структурой изоляции STEICO

1. Внутренняя отделка и стена из цельного дерева, например CLT (поперечно-ламинированная древесина), 95 мм.
2. STEICO Балка  Двутавровые балки, используемые в качестве распорок для формирования отсеков для изоляции и восприятия нагрузок от фасада. Идеально подходит для конструкций с высокой изоляцией, напр. для пассивных домов.
3. Экологичность Изоляция полости STEICO , напр. STEICO zell нагнетаемая воздухом изоляция из древесных волокон. Самый экономичный вариант для экологически изолированных стен.
4. Жесткие изоляционные плиты из древесного волокна STEICO для облицовки или штукатурки, напр. STEICO duo dry 40 мм. В частности открыта диффузия водяного пара.
5. Система визуализации, напр. Баумит.

Стеновая конструкция “ЦЛТ 2”

Перекрестно-клееная деревянная стена с однослойной изоляционной структурой STEICO

1. Внутренняя отделка и стена из цельного дерева, например CLT (Cross Laminated Timber), 95 мм
2. Жесткие изоляционные плиты из древесного волокна STEICO  для навесных стен или нанесения штукатурки, например STEICO защита сухая M  180 мм. В частности открыта диффузия водяного пара.
3. Система визуализации, напр. Баумит.
