Чтобы дом стоял долго, при этом не проседал и не пропускал тепло – необходимо подумать о качественном утеплении его основания. Среди многообразия материалов, предлагаемых на рынке, очень сложно выбрать. Но многие специалисты предпочитают утепление фундамента пенополистиролом – не самому дешевому, но надежному варианту.

• 1 Виды пенополистирола, плюсы и минусы материала
• 2 Вводная видео инструкция
• 3 Схемы утепления и их особенности
• 4 Приступаем к утеплению фундамента

Виды пенополистирола, плюсы и минусы материала

По теплоизоляционным свойствам одной из популярнейших разновидностей пенопласта, пенополистиролу конкуренцию может составить только минеральная вата. В зависимости от способа производства его делят на три типа:

• Беспрессованный
• Прессованный
• Экструдированный

Суспензионный или беспрессованный пенополистирол один из самых распространенных благодаря своей стоимости. У качественного материала гранулы имеют одинаковый размер и их разлом происходит «по живому». Плотность материала варьируется от 15 до 50 кг/м куб. Он не промерзает в земле.

Прессованный пенополистирол изготавливается методом прессования на основе латексного поливинилхлорида с добавлением газообразователя. Замкнутая ячеистая структура обусловила высокую плотность материала и его стойкость к физическим нагрузкам. Он хуже впитывает влагу, обладает электроизоляционными свойствами.

Однородная мелкоячеистая структура экструдированного пенополистирола сделала данный материал одной из лучших разновидностей пенопласта. Высока плотность и минимальная водонепроницаемость – все это достигается благодаря экструзии в процессе производства. Однако преимущества для многих компенсируются существенным недостатком – стоимостью.

Все рассмотренные разновидности материала – ничто иное, как пенопласт. Это означает, что им присущи в какой-либо степени все его плюсы и минусы.

Преимущества утепления пенополистиролом:

• Не нужна идеально ровная поверхность для работы
• Плиты легко кроятся и сажаются на клей, что ускоряет проведение работ
• Низкий коэффициент паропроницаемости
• Морозостойкость
• Отличные теплоизоляционные свойства

Недостатки утепления пенополистиролом:

• Горючесть материала
• Не самая высокая механическая прочность
• Высокая гигроскопическая способность впитывать влагу
• Подвержен заселению грызунов без должной защиты

Экструдированный пенополистирол

Материал имеет схожие свойства с пенопластом. Но утепление фундамента снаружи пенополистиролом обладает улучшенными характеристиками благодаря экструзии.

Отличия экструдированного материала от пенопласта:

1. Повышенная плотность, хоть толщина плиты остается неизменной. Это позволяет взять меньше утеплителя при равных условиях.
2. Устойчивость к влаге и пару.
3. Большая прочность материала.
4. Можно выполнить монтаж как вертикально, так и горизонтально.
5. Плиты устойчивы к биологическим вредителям.

Среди строителей экструдированный пенополистирол называют пеноплексом. Но на самом деле это название одного из торговых брендов. Утепление фундамента пеноплексом поможет укрепить основание и исключить контакт с водой.

Схемы утепления и их особенности

Выбирая одну из схем, по которой проводится утепление фундамента пенополистиролом, необходимо определиться между двумя разновидностями:

• Наружная теплоизоляция
• Внутренняя

Второй вариант можно отбросить, так как он малоэффективен. В 90% случае прибегают в наружному утеплению, простейшая схема которого следующая:

1. Фундамент
2. Слой гидроизоляции
3. Пенополистирол
4. Слой гидроизоляции
5. Армирующая сетка
6. Внешняя отделка цоколя

Более подробно возможная схема представлена на рисунке ниже.

В зависимости от особенностей климата местности и пожеланий к гидроизоляционному слою в схему можно внести некоторые изменения. Например, вместо одного слоя утеплителя укладывают два, а вместо армирующей сетки снаружи делают кирпичную кладку.

Как утеплить плитный фундамент пенополистиролом?

На нестабильных грунтах трудно устроить прочный фундамент. В таких случаях применяется плитное основание. Оно выступает фундаментом малого заглубления, дрейфуя по участку, при перемещении грунтовых масс. Так как движется вся конструкция не возникает разрушающих напряжений.

Для правильной работы данного вида фундамента необходима его защита от промерзания. Утепление монолитной плиты фундамента:

• предотвращает разрушение бетона от перепада температур;
• способствует теплому полу первого этажа;
• дает возможность сэкономить на обогреве здания;
• уменьшает пучинистость грунта под зданием.

статьи:

Выбор утеплителя

Не каждый, даже самый эффективный материал, подойдет для работы в грунте или в близости его. Выбирая материал нужно руководствоваться:

• влагонепроницаемостью. Напитываясь водой из грунта изделие теряет свои утепляющие свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
• прочность. Сезонные движения грунтовых масс создают на материал ощутимое давление. Особенно оно ощутимо при скальных грунтах. Острые края могут продавить изделия, оставляя в нем трещины или надломы;
• устойчивость к агрессивным средам. Грунты нередко бывают химически и биологически активными. В грунтовых водах может содержаться повышенная концентрация солей. Все эти факторы приводят к преждевременному разрушению утеплителя.

При устройстве утепления внутри здания материал должен быть негорючим. При возможности возгорания не должно выделяться вредных веществ, которые могут послужить причиной удушья.

При всем этом срок службы утеплителя должен быть не меньше срока службы материала отделки. В таком случае не придется менять его раньше, чем устареет покрытие. В противном случае придется демонтировать еще соответствующее нормам отделочное полотно.

Зачастую для работ нулевого цикла применяется экструдированный пенополистирол. Утепление плиты фундамента пенополистиролом, сделанное по всем правилам, позволяет не беспокоиться о сохранности бетона и сбережении тепла.

Характеристики пенополистирола

• Срок службы плит составляет 30 лет при правильном монтаже покрытия. Показатель уменьшается если:
  поверхность перед приклеиванием не выровнена;
• плиты не защищены от ультрафиолета;
• перед монтажом изделия долгое время находились под воздействием атмосферных осадков.

Утеплители Экструдированный пенополистирол Пеноплекс Техноплекс Европлекс Стирекс Урса xps Примаплекс

Приступаем к утеплению фундамента

Долговечность и функциональность теплоизоляции фундамента зависит во многом от качества подготовки основания. С поверхностей необходимо удалить любые выступающие элементы и конструкции, устранить впадины.

Следующий этап – проверка вертикальности основания. При помощи отвеса нужно пройтись вдоль стен и отметить обнаруженные неровности. Небольшие перепады можно будет устранить более толстым слоем клея.

Выбор материала

На очередном этапе необходимо определиться с пенополистиролом, приняв во внимание два основных фактора:

• Толщина слоя теплоизоляции
• Плотность

Стандартная толщина продаваемых на рынке плит может варьироваться от 3 до 10 см.

Когда утепление фундамента пенополистиролом делается в районах с холодными зимами – кладут два слоя материала.

Возможно вам будет так же интересно узнать как утеплять пол в деревянном доме

Чтобы утеплить фундамент или цокольный этаж, рекомендуется брать пенополистирол плотностью не менее 35 кг/м куб.

Классу горючести можно не уделять особого внимания, но выше – лучше. Материал с антипереновыми добавками незначительно дороже, но лучше.

Гидроизоляция

Один из важнейших этапов – подготовка гидроизоляционного слоя, который будет защищать фундамент от грунтовых вод. Под утеплитель можно наносить почти любой из продаваемых на рынке материалов, но наиболее распространенным из них считается рубероид.

Следует избегать битумных мастик с содержанием органических растворителей. Они, проникая внутрь пенополистирола, начинают разрушать его изнутри. Теплоизоляция быстро теряет свои свойства. Если выбирается обмазочная гидроизоляция, предпочтение отдают мастикам на водной или полимерной основе.

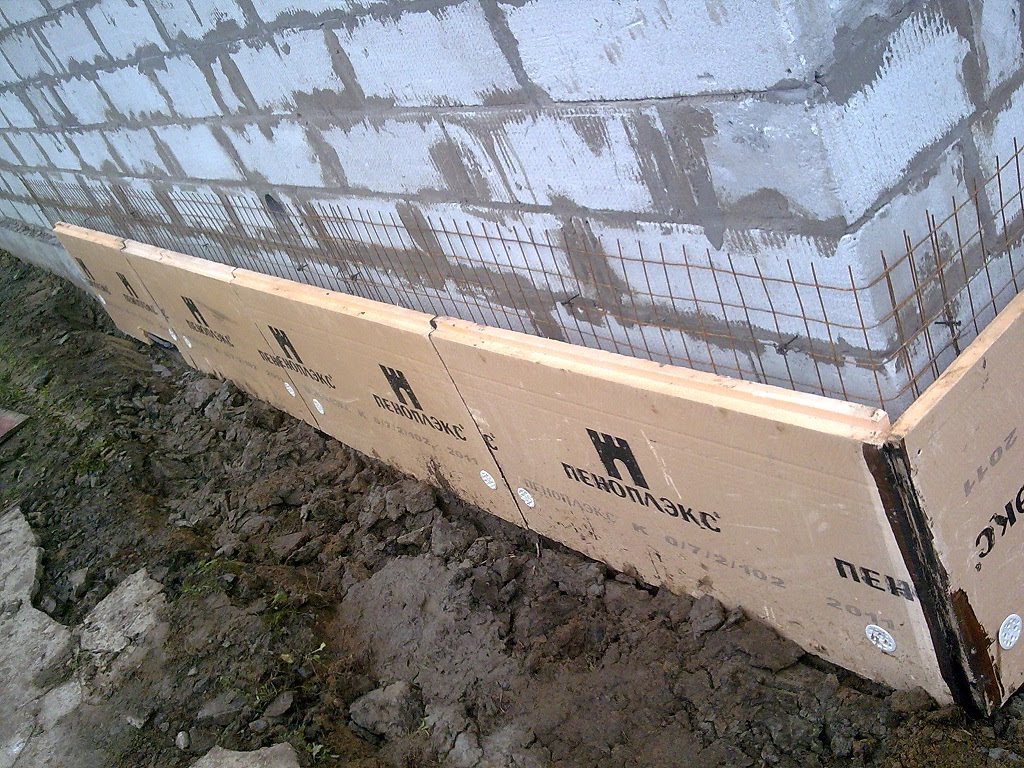

Крепление утеплителя

Крепить пенополистирола к фундаменту необходимо выполнять комбинированным способом:

• На клей
• Дюбелями с широкой шляпкой

Клей на плиты необходимо наносить продольными полосами по периметру и по центру. Выдержав 1-2 минуты в таком состоянии, плиту плотно прижимают к основанию.

Обязательно проверяют уровнем горизонталь и вертикаль, чтобы не допустить перекосов. Слишком толстый теплоизоляционный слой кладут в две плиты (одна на одну). При этом стыки первого ряда должны полностью перекрываться вторым. Если щели остались – они запениваются.

Защищаем утеплитель

Следующий этап, требующий ответственности – защита утеплителя от влаги и прочих разрушителей. У пенополистирола небольшая механическая прочность, в нем могут заселяться грызуны.

Самый простой вариант сделать утепление фундамента пенополистиролом более надежным – наложить армирующую сетку. Ее хорошо натягивают и с определенной периодичностью крепят дюбель-гвоздями по периметру. Наверх наносится раствор цемента, в который добавляются гидроизоляционные добавки. Он должен защитить утеплитель от промерзания и вод.

Дренажная система

Утепление фундамента – это не только качественное и надежное нанесение пенополистирола. Необходимо по периметру дома проложить дренажные трубы, которые будут отводить грунтовую воду.

Дренаж необходимо выводить в специально выкопанную яму или септик. Рекомендуется использовать перфорированную трубу из материала, который не будет разрушаться в земле. При этом ее укладывают на подушку из щебня и гравия. Засыпка должна быть равномерной и выполняться аккуратно, чтоб не повредить утеплитель.

Приступаем к цоколю

Цоколь, как и подземная часть фундамента, должен быть утеплен и защищен от влаги. Поверхность готовят и обустраивают гидроизоляцию описанным выше способом. Рекомендуется использовать те же материалы, придерживаться аналогичному порядку выполнения работ.

Дополнительная фиксация утеплителя

Спустя двое-трое суток, когда клей полностью высохнет, необходимо сделать дополнительную фиксацию пенополистирольных плит при помощи специальных дюбелей со шляпкой по шире.

Каждая плита должна крепиться минимум в 4-х местах – в углах. Если необходимо сэкономить и уменьшить количество используемых гвоздей, их устанавливают в стыках:

1. Аккуратно дрелью и подходящим сверлом делается отверстие в стене на пару миллиметров больше самого гвоздя
2. Молотком забиваются дюбеля (нужно не повредить утеплитель)
3. Устанавливается и добивается сам гвоздь

Утепляем грунт

Чтобы улучшить качественные свойства, которые предоставляет утепление фундамента пенополистиролом, утепляют и грунт. По всему периметру стен делают отмостку, благодаря которой можно отдалить границу промерзания почв.

Она выполняется по следующей инструкции:

1. На дно укладывается песчаная подушка
2. Затем кладется слой плит пенополистирола
3. Устанавливается армирующая опалубка
4. Заливается раствор с небольшим уклоном снаружи, чтобы могли стекать воды после осадков

Отделка

Завершающий этап – отделка цоколя. Здесь можно дать волю своей фантазии, закупить желаемые материалы и приступать к работе.

Самый распространенный вариант – плитка, которая кладется на армирующую сетку и специальный клей. Желающие сэкономить могут оштукатурить поверхности и окрасить в желаемый цвет.

Видео урок по утеплению фундамента своими руками

Заключение

Своими руками утепление фундамента пенополистиролом не является трудновыполнимой работой. Но если есть сомнения, следует прибегнуть к помощи специалиста, попросить у него наглядных рекомендаций и советов.

Комментарии ВК:

Методы теплоизоляции фундамента

Рекомендуется выполнить утепление фундамента дома снаружи еще на стадии строительства дома. Если конструкция основания позволяет, то работы разрешаются, когда здание введено в эксплуатацию. Только плитный фундамент нельзя доработать, когда уже возведен дом.

Чтобы утеплить фундамент дома снаружи пеноплексом или другим материалом, то сначала нужно подготовить основание. Основание потребуется очистить и заделать все трещины. Также выполняют гидроизоляцию. От качества подготовительных работ зависит долговечность конструкции.

Нужно ли утеплять фундамент дома

Поскольку фундаментные блоки непосредственно контактируют грунтом, в холодное время года наблюдается значительная (до 20%) утечка тепла через пол. Кроме этого, промерзшие плиты способствуют образованию наледи в подвале. Высокая влажность, сырость и различные виды грибка тоже могут быть следствием недостаточной теплоизоляции.

Утепление стен как внутри, так и снаружи, позволит не только уменьшить расход энергоносителей, но и позволит провести отделочные работы в подвальном помещении. В настоящее время для устройства теплоизоляции самое широкое распространение получили различные модификации пенополистирола.

Начинаем земляные работы и выравнивание фундамента

В первую очередь придется вооружиться лопатой и обнажить фундамент. Пожалуй, это наиболее тяжелая часть работы.

Глубина траншеи должна позволять работать с нижним слоем фундамента. А ширина – обеспечивать удобство работы в ней.

После завершения земляных работ, желательно оставить фундамент и цоколь открытыми на 24-48 часов (в жаркую сухую погоду достаточно и 10-12 часов). Прилипшая земля должна высохнуть – тогда её будет легче удалить. Взяв в руки грубую синтетическую щётку, пройдитесь по всей поверхности, удаляя не только землю, но и раскрошившийся бетон (при длительной эксплуатации такое встречается нередко).

После этого необходимо выровнять рабочую поверхность. Пенополистирол – листовой материал. Поэтому наносить его на поверхность с выступами не получится – листы не будут плотно прилегать друг к другу, образуя щели.

Для выравнивания подойдет обычный раствор. Следует взять качественный цемент (марки М400 или выше) и песок в соотношении 1:4. Разведя их водой до консистенции густой сметаны, раствор нужно нанести на поверхность, устраняя все неровности. Если для выравнивания нужен очень толстый слой, то наносить раствор придется в несколько заходов, давая 2-3 дня каждому слою на высыхание. При нанесении толстого слоя за один раз, высок риск того, что он просто сползёт.

После завершения выравнивания желательно дать раствору не только схватиться, но и полностью высохнуть – 28 дней. Но если такой возможности нет, нужно выждать хотя бы 10-14 дней, чтобы большая часть влаги испарилась. В противном случае зимой температура фундамента будет опускаться ниже нуля и вода замерзнет, что способствует скорейшему разрушению бетона.

Утепление фундамента | выбор материалов

В настоящем обзоре мы постараемся рассмотреть общие правила утепления фундаментов строящихся домов, при соблюдении которых можно быть уверенным в надежности и долговечности Вашей «основы дома». В большинстве своем существует множество различных типов и видов фундаментов, но широкое распространение получили лишь некоторые из них. Столбчатый, ленточный, плитный и свайный – вот самые распространенные виды фундаментов для малоэтажного строения, ранжированные по цене. Также мы не будем рассматривать преимущества и недостатки каждой из конструкций, с этой информацией Вы можете ознакомится на просторах интернета.

Вопрос про утепление фундаментов отнюдь не праздный, нужно понимать следующее – неутепленный, и к тому же не гидроизолированный фундамент прослужит гораздо меньше аналогичного фундамента, но под защитой тепло- и гидроизоляции. На незащищенный фундамент постоянно воздействуют внешние факторы, в числе которых отрицательная температура, важность, давление грунта и постоянные нагрузки от конструкции дома.

В чем же опасность воздействия влаги на фундамент, давайте разберем этот фактор. Фундамент дома сделан, по обыкновению, из бетона, в котором очень много маленьких капилляров (пор), которые способствуют впитыванию воды из окружающей среды. При намокании фундамента под воздействием отрицательных температур вода в этих порах замерзает. А мы все знаем из школьного курса физики, что при замерзании вода превращается в лед и расширяется, а при оттаивании наоборот – уменьшается в объеме. Постоянное замерзание и оттаивание воды, т.е. знакопеременные нагрузки на бетон, приводят сначала к микроразрушениям, что в дальнейшем вызывает серьезные проблемы связанные с целостностью конструкции фундамента.

Если фундамент установлен на пучинистых грунтах, то сезонные подвижки этих грунтов также вызывают напряжения и частичные разрушения фундамента. В связи с вышесказанным нам жизненно необходимо утеплить и гидроизолировать фундамент дабы избежать воздействия негативных внешних факторов.

Утеплять фундамент снаружи или изнутри?

При рассмотрении вопроса утепления фундамента каждый застройщик решает сам утеплять его изнутри или снаружи. Как показывает практика, все производители современных теплоизоляционных материалов рекомендуют утеплять фундамент снаружи, создавая непрерывный теплоизоляционный контур, в начале постройки дома. А если дом уже построен, то зачастую возможности утепления снаружи нет, тогда необходимо рассмотреть вопрос утепления фундамента изнутри.

Чем принципиально отличается утепление изнутри и снаружи. При утеплении фундамента снаружи массивная бетонная часть самого фундамента будет всегда в зоне плюсовой температуры, и отрицательного воздействия замерзания и оттаивания воды не будет. Фундамент будет служить тепловым аккумулятором, за счет чего в доме не будет резких перепадов температуры – зимой он, прогреваясь от отопления, будет держать в доме тепло, а летом, не передавая тепло снаружи в дом, будет прохладно.

А если мы утепляем фундамент изнутри, то сам фундамент остается снаружи и вместе с сезонным колебанием температуры подвергается нагреву либо остыванию. При этом летом тепло от фундамента будет проникать через теплоизоляцию в помещения, что будет способствовать скорейшему повышению температуры и наоборот зимой холод остывшего бетона будет передаваться в дом.

Какие фундаменты утепляем, а какие нет.

Любой фундамент, будь то столбчатый или плитный, необходимо утеплять, только подход к утеплению должен быть целесообразно обоснован. Санкт-Петербург и Ленинградская область расположены в неблагоприятном климате, характеризуемым повышенной влажностью, а также населенные пункты стоят, в большинстве своем, на пучинистых грунтах.

Поэтому чтобы фундамент стоял прочно и неподвижно необходимо устранить опасное пучение грунта. Пучение грунта другими словами можно охарактеризовать как замерзание и оттаивание грунта, в следствие чего грунт под фундаментом то «выпирает» наружу, то «проваливается» вниз. Эти движения отрицательно сказываются на надежности нашего фундамента.

Для исключения пучения грунтов, с целью уменьшения глубины промерзания грунта, рекомендуется применение утеплителей под отмостку. Чем холоднее климат (следовательно, величина глубины промерзания грунта больше) тем шире теплоизоляция под отмосткой вдоль стен здания, что не дает морозу забраться непосредственно под фундамент. Более подробную информацию о морозозащищенных фундаментах мелкого заложения с помощью XPS смотрите здесь>>> (PDF. 566 kb), также существует и аналогичное решение на основе EPS, смотрите здесь>>> (PDF. 1320 Kb)

Проектирование таких фундаментов происходит при помощи Стандартов организации «Применение теплоизоляции из плит …» смотрите здесь>>> (PDF. 344Kb)

Основные правила подбора материалов для утепления фундамента.

На самом деле способов утепления фундаментов существует не так и много, да и разнообразность типов материалов для утепления невелика. Каким же самым необходимым условием должен обладать строительный материал, который подойдет для утепления? А основное условие это – не прочность, не жесткость, не плотность и даже не коэффициент теплопроводности, а водопоглощение.

Общеизвестный факт – сухой утеплитель работает в полную силу своих теплотехнических характеристик, а теплопроводность намокшего (влажного) утеплителя возрастает в разы, т.е. эффективность теплоизоляции резко снижается!!! Значит, для того, чтобы утеплитель фундамента работал, нужно чтобы он оставался как можно дольше (а лучше всегда) – сухим, т.е. мало впитывающим влагу. А тут еще и близость воды, которая постоянно угрожает фундаменту, тем более в наших краях, где грунтовые воды у самой поверхности почвы.

Но достичь условия практической ненамокаемости могут лишь такие виды теплоизоляции, как пенополистирол (EPS – в просторечии пенопласт), экструдированный пенополистирол (XPS), пенополиуретан (PUR), пенополиизоцианурат (PIR), и редкие виды минеральных ват. Другие виды теплоизоляции для фундаментов мы рассматривать не будем, в связи с экзотичностью, а зачастую и дороговизной этих материалов.

Остановимся более подробно на двух видах материалов: обычном пенополистироле (EPS) и экструдированном пенополистироле (XPS). Изготовлены оба утеплителя из одного и того же материала – полистирола общего назначения, только технологии изготовления различаются. Основные отличия в том, что EPS имеет открытую ячеистую структуру, а XPS полностью закрытую ячеистую структуру, т.е. внутрь материала абсолютно не проникает влага, и он всегда остается сухим. EPS также можно применять в качестве теплоизоляции фундаментов, но тяжелые марки, у которых плотная структура материала, и вероятность проникновения воды меньше.

Экструдированный пенополистирол или экструзионный пенополистирол это теплоизоляционный материал, который производится из гранул пенополистирола общего назначения. Общими словами процесс производства экструдированного пенополистирола заключается в расплаве пенополистирола в экструдере и введения в расплав газа, который равномерно распределяется по всему объему (ранее все производители использовали фреон, но в последнее время все большее их число переходят к бесфреоновым технологиям – альтернатива СО2). После этого горячая масса медленно выдавливается через калиброванное отверстие, в результате чего получается лист материала заданной толщины и ширины. В процессе остывания материала инертный газ в плитах замещается воздухом, в итоге получается теплоизоляционный материал с закрытыми ячейками, склеенными между собой. Такому материалу не страшна влага, она просто не сможет попасть внутрь закрытых ячеек, и материал не будет разрушаться от губительных последствий замерзания и оттаивания жидкости.

Австрийский Научно-исследовательский институт химии и техники в 2002 – 2003 годах и Европейский институт испытаний теплоизоляционных материалов (город Мюнхен, Германия) в 2004 году обследовали строительные конструкции утепленные XPS 21 и 32 года назад соответственно. О резудтатах этих исследований можно почитать здесь>>>

Обычный пенополистирол, или как многие его называют пенопласт, производится из тех же гранул пенополистирола. Сырье поступает во вспениватель, где с помощью пара из мелких гранул полистирола превращаются во вспененные гранулы – обычные белые шарики, увеличенные примерно в 40 раз, по сравнению с размерами сырья. Далее шарики уходят на просушку, а затем засыпаются в блок-форму и спекаются при высокой температуре. В дальнейшем стенки блок-формы раскрываются и из него выходит большой единый блок пенопласта, который разрезают нагретыми струнами в зависимости от запланированной толщины листов. В итоге получаем теплоизоляционный материал, который состоит из 95-98% воздуха и полистирола. Он легок, у него отличный коэффициент теплопроводности, но открытоячеичтая структура. Поэтому он впитывает в себя влагу до 5%. Но чем выше плотность материала, тем менее водопоглощение.

Статью Геннадия Емельянова о пенополистироле в строительстве и его безвредности читайте здесь>>>

Поэтому, для теплоизоляции фундаментов целесообразнее выбирать экструдированный пенополистирол, либо обычный EPS высокой плотности. Выбор за Вами.

На примере утепления ленточного фундамента рассмотрим последовательность работ.

Производитель экструдированного пенополистирола Пеноплэкс рекомендует утеплять ленточный фундамент с несъемной опалубкой из плит пеноплэкс. Первым делом необходимо подготовить участок к устройству ленточного фундамента. Очистить участок от деревьев и кустарника, убрать плодородный слой почвы, а также обеспечить подъезд строительной техники. Затем производим разметку будущего фундамента. Отрываем котлован, который по своим размерам равняется размерам планируемого дома, котлован отрываем не менее полметра в глубину. Затем по периметру котлована отрывается траншея глубиной порядка 20 см., и шириной равной ширине ленточного фундамента. Также необходимо предусмотреть траншеи для прокладки инженерных коммуникаций.

К ширине ленточного фундамента мы должны прибавить толщинe утеплителя пеноплекс, примерно 20 см. По дну траншеи производится послойная дренажная отсыпка щебнем и песком с одновременным трамбованием. Уплотнение песко-щебеночного слоя является обязательным пунктом в устройстве фундамента для усадки грунта и повышения прочности основания фундамента. Далее утрамбованное основание покрывают полиэтиленовой пленкой для того чтобы при заливке ленты вода из бетона не уходила быстро в грунт. Это является непременным условием для нормального набора прочности бетона для ленты. Далее производится утепление ленточного фундамента плитами пеноплекс, которые устанавливаются вплотную к наружной стены котлована. Эти плиты будут являться несъемной опалубкой для заливки ленточного фундамента, что исключит теплопотери дома через фундамент.

Плиты пеноплэкс крепим к грунту с помощью крепежа для фасадной теплоизоляции. Для лучшего сцепления пеноплекса с бетоном необходимо обработать поверхность утеплителя с помощью корщетки или шлифмашинки, чтобы создать шероховатую поверхность. У плит пеноплэкс выбрана кромка в четверть, что исключает появление мостиков холода, а также препятствует быстрому выходу воды из бетонной смеси. Для фиксации утеплителя к бетонным стенам фундамента в надземной части, в плиты пеноплэкс вворачивается винтовой крепеж на 50-70% своей длины, который будет являться закладными элементами. Надземная часть утеплителя пеноплэкс фиксируется деревянными распорками и упорами, которые скрепляются между собой с помощью саморезов. Шаг вертикальных стоек не должен превышать пол метра, чтобы не было искривления надземной части опалубки из пеноплекса во время заливки и трамбовки бетона. Далее внутри устанавливаются щиты внутренней части опалубки по периметру из досок или фанеры. Высота щитов должна быть на 5 – 10 сантиметров выше уровня заливки бетона, сквозные отверстия допустимы не более 3 – 5 миллиметров. Поверхность щитов, которые будут соприкасаться с бетоном необходимо покрыть слоем смазки для опалубки или полиэтиленовой пленкой, для облегчения снятия щитов после застывания бетона. Щиты с внутренней стороны котлована укрепляют подпорками и укосинами из досок или брусков.

После выставления опалубки устанавливается арматурный каркас бетонного фундамента. Каркас изготавливают из металлической или стеклопластиковой (композитной) арматуры, которую связывают между собой вязальной проволокой. Для создания защитного слоя из бетона используют пластиковые фиксаторы. Защитный слой бетона от края опалубки должен составлять 40 – 50 миллиметров, он нужен для защиты арматуры внутри бетона от воздействия негативных факторов окружающей среды. Бетон необходимо заливать в фундамент непрерывно и послойно, утрамбовывая каждый слой глубинным вибратором для равномерного заполнения бетоном всего пространства арматурного каркаса. Это исключает воздушные полости внутри фундаментной ленты, что позитивно сказывается на прочности. Благодаря высокой прочности плит пеноплэкс при заливке бетона исключается их продавливание и проминание. Слой свежей залитой бетонной смеси не должен доходить до верхнего края опалубки 5 – 10 сантиметров. После заливки бетон необходимо укрыть полиэтиленовой пленкой для предотвращения быстрого испарения воды из бетонной смеси и появления трещин на поверхности фундамента. В жаркую и сухую погоду свежезалитый фундамент рекомендуется периодически увлажнять водой для равномерного набора прочности бетонной смеси. Проектная прочность бетона достигается в течение 28 суток, а опалубку необходимо снимать примерно через 8 -10 дней после заливки. После этого производится обратная засыпка котлована песчано-гравийной смесью, не забывая оставить продух под полом нашего будущего строения.

Далее необходимо приступить к утеплению отмостки фундамента. Использование плит пеноплэкс предотвращает промерзание грунта под фундаментом, проникновения холода через фундамент в дом и позволяет избежать морозного пучения грунта, что благотворно сказывается на долговечности нашей “основы дома”. Вариантов отмостки может быть несколько: бетонная, мощение плиткой либо создание отмостки из газона. В любом случае необходимо очистить от плодородного слоя участок по периметру фундамента шириной не менее 1,2 метра на глубину 20 – 40 сантиметров, в зависимости от варианта устройства отмостки. При необходимости проложить коммуникации и смонтировать системы водоотведения. Затем отмостка утепляется плитами пеноплекс вдоль периметра здания по песчаной подготовке на ширину, равную глубине промерзания Вашего региона, но не менее 1,2 метра. Благодаря нулевому водопоглощению укладка плит пеноплекс по грунту не требует дополнительной гидроизоляции. После утепления непосредственно приступаем к устройству отмостки в выбранном варианте.

Есть один совет, воспользовавшись которым, Вы можете быть уверены, что ящики сбора воды системы водоотведения с кровли встанут именно на свои места. Не торопитесь с устройством отмостки после заливки фундамента. Отмостку и наземную систему водоотведения необходимо устраивать после монтажа водосточных труб на здании, и тогда Вы установите ящики сбора воды, не промахнувшись ни на сантиметр, так как в ходе строительства могут поменяться планы установки водосточной системы.

Для более подробной консультации по выбору материалов для утепления фундамента обращайтесь к нам.

Другие статьи:

Система утепления фасадов – Мокрый фасад

Обзорная статья по технологии СФТК “Мокрый фасад” – преимущества и недостатки системы, стоимость работ и материалов в СПб и ЛО, подробное описание монтажа. Так же здесь Вы найдете подробное описание и принципиальные отличия применяющихся материалов.

Утепление стен дома изнутри и снаружи

Какую бы мы не взяли конструкцию дома, в любом случае ее надо утеплять. Мы начнем рассматривать способы утепления стен с деревянных конструкций, так как она является наиболее сложной. И здесь дерево не «простит» ошибок устройства утепления стен. А заодно мы рассмотрим процессы, которые происходят внутри утепленной стены.

Экструдированный пенополистирол. Цена | Санкт-Петербург

Экструдированный пенополистирол (другое название XPS пенополистирол) – современный высокотехнологичный теплоизоляционный материал, применяемый при тяжелых условиях эксплуатации. Экструдированный пенополистирол был изобретен в США в 1941 году с помощью процесса экструзии (отсюда и его второе название – экструзионный пенополистирол).

• Отличие Экструдированного Пенополистирола от Пенопласта
• Технические характеристики Экструзионного пенополистирола
• Применение Материала

Как самостоятельно утеплить фундамент дома снаружи

Фундамент — основа любого строения. От его качества зависит надёжность всей конструкции, а вот «погода» в доме зависит от его утепления.

Утеплённый фундамент является гарантией от проникновения в дом влаги и холода. Подумать об этом следует ещё на этапе строительства. В противном случае вы вскоре заметите в подвальном помещении конденсат, плесень и прочие неприятности. Утеплить фундамент можно и изнутри, но раз уж мы затронули тему строительства, то поговорим о наружных работах, и рассмотрим, как это сделать самостоятельно.

Что выбрать

Для утепления фундамента дома снаружи можно использовать несколько материалов. Наиболее часто используют пенопласт (или экструдированный пенополистирол), пенополиуретан и керамзит. Последний метод довольно старый, и с возникновением новых более эффективных материалов используется всё реже. В сравнении с пенопластом, экструдированный пенополистирол выглядит более предпочтительнее. Он имеет большую плотность, за счёт чего обладает более высокой степенью теплоизоляции. Кроме того, постоянное совершенствование производственных процессов позволило сделать этот материал экологически чистым, что также имеет большое значение. Стоит отметить и привлекательную стоимость пенополистирола. Обладая отменными характеристиками, он всё ещё является бюджетным материалом. Работать с ним просто, он легко режется и подгоняется по размеру.

Как утеплить фундамент дома снаружи пенополистиролом

Любая строительная операция требует тщательной подготовки. Утепление фундамента не является исключением. Для начала вам предстоит вынуть грунт до уровня его промерзания. Фундамент нужно хорошо очистить и подготовить к гидроизоляции посредством грунтовки. Для этого можно использовать уже готовую грунтовку, а можно попробовать сделать её самому, смешав растопленный битум с бензином или дизельным топливом в пропорции 1 к 1.

утепление пенополистиролом

утепление фундамента снаружи пенополистиролом

Для гидроизоляции используют рулонные материалы или жидкую резину. С момента обработки поверхности грунтовкой должно пройти не менее часа. После этого можно приступать к изоляции. Жидкая резина наносится на поверхность с помощью кисти, а рулонные материалы предварительно разогреваются с помощью горелки. Эта процедура является составляющей частью утепления фундамента дома снаружи, поэтому пренебрегать ею не стоит.

Следующим этапом является крепление пенополистирольных плит к поверхности. Сделать это можно с помощью той же горелки, что использовалась ранее. Также закрепить плиты можно специальным клеящим составом, нанеся его сплошной полосой или точечно. Пенополистирол придавливается к поверхности и подгоняется с помощью уровня. Учитывая, что фундамент будет находиться в земле, при креплении плит допускается небольшая погрешность. Предварительно на стену необходимо закрепить специальную металлическую сетку, которая обеспечит надёжное сцепление листов с клеем.
Заключительным этапом станет обратная засыпка грунта. Перед началом уже утеплённый фундамент необходимо защитить рубероидом или плёнкой. Это обеспечит дополнительную изоляцию и защиту от насекомых.

гидроизоляция фундамента жидкой резиной

утепление фундамента пенополистиролом

утепление фундамента пеноплексом

Утепление фундамента пенополиуретаном

Относительно новым методом является наружное утепление фундамента дома пенополиуретаном. Материал распыляется на поверхность, при этом его слой может достигать 5 см. В результате покрытие получается сплошным и бесшовным, за счёт чего достигается высокое качество утепления.
Благодаря высокой адгезии данный материал надёжно закрепляется на стене. Он характеризуется длительным периодом эксплуатации и абсолютно толерантен кразличного рода воздействиям. Единственным минусом является невозможность обработки без специального оборудования, поэтому сделать работу самостоятельно не получится.

Подводя итог, можно отметить, что выбор материала зависит не только от ваших финансовых возможностей. Важно учитывать регион, в котором вы проживаете. Для северной местности необходима максимальная плотность и толщина, тогда как в южных регионах будет достаточно 20 мм утепления.

Польза утепления фундамента частного дома.

Утепление фундамента при строительстве частного дома – очень важный этап, от которого зависит как срок службы дома, так и комфортное проживание его будущих владельцев. Не менее 15 % теплопотерь дома связаны именно с плохо утепленным фундаментом. Многие при строительстве частных домов в Краснодарском крае вовсе не утепляют фундамент.

Главная задача утепления фундамента – отсечь попадание отрицательных температур внутрь здания, как с наружного периметра фундамента, так и из-под его основания.

Каким материалом лучше всего утеплить фундамент?

Лучше всего с этим справится экструдированный пенополистирол (ЭППС). Этот экологически чистый материал обладает хорошей прочностью, высокими теплотехническими характеристиками, минимальным поглощением пара и воды, а также высокой биологической стойкостью. Это листовой материал, который легок и прост в обращении. Утепление фундамента ЭППС своими руками не требует специальных навыков и не составит большого труда. В местах стыка плит ЭППС могут возникнуть щели, через которые может проникнуть вода. Поэтому следует использовать специальный клей на основе пенополистирола.

Еще одним хорошим утеплителем для фундамента является пенополиуретан. Он наделен всеми теми же положительными качествами, что и ЭППС, но вдобавок он имеет преимущество в гидроизоляционных свойствах. Пенополиуретан – смесь, подающаяся под давлением из баллонов. Смеси бывают двух видов. Промышленные и бытовые. Отличие в размерах баллонов, качестве и стоимости. Утепление промышленным пенополиуретаном более качественное. Но это требует специальной техники и навыков обращения с ним, поэтому самостоятельно утеплить фундамент таким способом не получится. Баллончики с бытовым пенополиуретаном можно приобрести в любом строительном супермаркете.

Ну и напоследок самый «народный» утеплитель для фундамента – пенопласт. Этот утеплитель, так же как и остальные обладает хорошими теплотехническими характеристиками. Но есть большой минус в его структуре. Пенопласт пропускает через себя влагу, поэтому использование пенопласта в утеплении цокольных этажей не применимо. При использовании пенопласта необходимо добиться полного отсутствия влияния на него воды.

Для утепления фундаментов домов, построенных в строительной компании «Атлант» мы используем экструдированный пенополистирол, так как он является «золотой серединой»: хорошее качество, простота монтажа и доступная стоимость.

 Рецепт хорошего утепления фундамента: Лучше всего будет утеплить фундамент дома снаружи, используя плиты экструдированного пенополистирола, толщиной 50 мм, и облицевать их декоративными отделочными материалами. Это убережет утеплитель от механических повреждений и от пагубных воздействия ультрафиолета. Внутри дома, перед тем как сделать стяжку пола, по монолитной плите разместить плиты экструдированного пенополистирола, толщиной 30 мм. Это сделает пол внутри дома более комфортным для использования, даже без использования системы «теплого пола».

Строительная компания «Атлант» рекомендует утеплять фундамент, так как это продлевает срок службы вашего дома в Краснодаре, так и позволяет сделать дом энергоэффективным, что впоследствии позволит экономить Ваш семейный бюджет. Комфортный и качественный дом – залог хорошего здоровья и долголетия! Стройте вместе с компанией «Атлант».

фундаментов ниже класса | EPS Industry Alliance

Допустимыми материалами для внешней изоляции фундамента являются экструдированные полистирольные плиты (XEPS) при любых условиях и формованные пенополистирольные плиты (MEPS) для вертикального применения, когда предусмотрены пористая засыпка и соответствующий дренаж. Использование теплоизоляции из пенополистирола (EPS) для фундаментов и полов ниже уровня земли постоянно набирает популярность. Изоляция из пенополистирола – это эффективный метод экономии тепловой энергии в холодном климате и энергии кондиционирования воздуха в жарком климате.

EPS – это легкий, простой в обращении и прочный теплоизоляционный материал. Его структура с закрытыми ячейками обеспечивает длительные теплоизоляционные свойства и водонепроницаемость. Изоляция EPS не будет поддерживать рост бактерий или разложение с течением времени. Он доступен с несколькими значениями прочности на сжатие, чтобы выдерживать нагрузки и силы обратной засыпки. Обычно материал EPS типа I, как описано в ASTM C 578-97, подходит для применения в фундаменте.

Полевое исследование, проведенное Институтом строительных исследований в Оттаве, Онтарио, входящим в состав Национального исследовательского совета (NRC), показало, что пенополистирол в качестве внешней изоляции подвала достаточно прочен.После двух полных циклов замораживания-оттаивания изоляция не показала ухудшения своих физических и термических свойств. Результаты испытаний особенно впечатляют, поскольку почва вокруг подвала содержала большое количество глины, которая удерживает влагу.

Для получения дополнительной информации посетите Институт исследований в области строительства, входящий в состав Национального исследовательского совета (NRC).

Фундаменты мелкого заложения, защищенные от замерзания

Департамент строительства, норм и стандартов Национальной ассоциации строителей жилья (NAHB) разработал брошюру под названием «Защищенные от замерзания фундаменты мелкого заложения.«Он предоставляет строителям всесторонний обзор того,« как, где и почему »изолировать фундамент мелкого заложения.

Фундаменты мелкого заложения с защитой от замерзания (FPSF) – обычное дело в Скандинавии. За последние 45 лет было построено более миллиона сооружений с FPSF. Строители в США только недавно начали использовать эту технологию. Он получил поддержку, когда в редакциях CABO / ICC Кодекса по жилым домам для одной и двух семей CABO / ICC было внесено разрешение на строительство отапливаемых зданий на уровне пола.По оценкам NAHB, в настоящее время в США насчитывается около 3000 зданий с FPSF. Они также заявляют об относительной экономии 40 процентов затрат на фундамент.

FPSF – это строительная техника, которая используется для защиты фундаментных плит перекрытия. Его можно использовать на монолитной плите или плавающей плите с бетоном, бетонным блоком или балками из обработанной древесины. Рекомендуется использовать жесткую изоляцию из пенополистирола или экструдированного полистирола из-за ее высокой устойчивости к влаге и постоянных эксплуатационных свойств в суровых условиях замораживания-оттаивания.Изоляция используется для «уменьшения теплопотерь по краям плиты и удержания тепла от дома в земле под фундаментом». Это помогает предотвратить морозное пучение, потому что изоляция поднимает линию промерзания вокруг фундамента.

Брошюра «Защищенные от мороза мелкие фундаменты» содержит тематические исследования и техническую информацию о том, как FPSF использовались почти во всех типах жилых домов, включая отдельные семьи, пристройки, квартиры и даже малоэтажные коммерческие здания.Например, нью-йоркский строитель Бруно Шикель применил технику FPSF для 15 домов. «Как вы, возможно, знаете, в Нью-Йорке есть свой собственный строительный кодекс, который просто требует, чтобы фундамент был защищен от мороза, – сказал Шикель. – Мы обнаружили, что у инспекторов по строительству не было проблем с нашими проектами, и без колебаний приняли их».

Армия США также использовала FPSF, в частности, для диспетчерской вышки аэропорта в Галене, Аляска, где глубина замерзания составляет 13 футов, а температура может опускаться до -60 ° F в течение нескольких недель.Башня не испытала морозного пучения или дифференциальной осадки.

Брошюра NAHB содержит основные инструкции по установке, от определения размеров изоляции до рекомендуемых защитных покрытий. Решаются общие проблемы, такие как защита от термитов, мостики холода и морозное пучение. С подробными иллюстрациями и четкими указаниями это отличный ресурс для строителей, стремящихся выделиться.

Брошюру можно получить в Национальной ассоциации строителей жилья.Для получения более подробной информации о FPSF они также предлагают «Руководство по проектированию защищенных от замерзания фундаментов мелкого заложения, 2-е издание». Чтобы получить копию любой публикации, позвоните в Исследовательский центр NAHB по телефону 800-638-8556.

Сохранение тепла – Глава 6: Изоляция подвала

На подвалы могут приходиться около 20 процентов общих потерь тепла в доме. Это связано с большой неизолированной площадью поверхности как выше, так и ниже уровня земли. Вопреки распространенному мнению, земля – ​​плохой изолятор.Также существует значительная утечка воздуха через окна и проходы подвала (включая трещины в этих областях) и в верхней части стены фундамента (область подоконника). Многие подвалы практически не имеют теплоизоляции, поэтому есть большой потенциал для улучшения. Изоляция часто может быть связана с другими ремонтными или ремонтными работами, такими как гидроизоляция, очистка от радона или отделка подвала.

Виды цокольного строительства

Наиболее распространенным типом строительства является цокольный этаж со сплошным фундаментом, в основном со стенами фундамента ниже уровня земли, поддерживающими конструкцию дома.Многие дома были построены с фундаментными стенами неполной глубины, которые создают под домом пространство для обхода. Некоторые старые дома, коттеджи или передвижные дома строятся на столбах и опорах, оставляя пространство под домом открытым или огороженным стеной. Другие дома строятся на одноэтажном перекрытии, где совсем нет подвала и подполья.

i) Бетонные фундаменты

Фундаменты из заливных или бетонных блоков возводятся с 1920-х годов, обычно с наружной отделкой, гидроизоляцией и дренажной плиткой.Однако все, что старше 20 лет, может нуждаться в ремонте. Этот тип фундамента можно утеплить снаружи или изнутри, если нет серьезных проблем с водой или конструкцией.

ii) Новые дома или новые фундаменты под старыми домами

Если дом новый или в нем был построен новый подвал, дайте ему просохнуть в течение года перед изоляцией или ремонтом. Поскольку бетон содержит большое количество влаги, лучше всего дать ему высохнуть перед изоляцией и отделкой, если только используемый метод ремонта не может справиться с этой увлеченной влагой.

iii) Фундаменты из старого щебня, кирпича или камня

Более старые фундаменты часто бывают неровными и могут различаться по глубине и толщине. Эти основания редко подвергались гидроизоляции; некоторые имеют внутренний дренажный канал, и все они имеют высокое содержание строительного раствора, который может поглощать воду из почвы. Их лучше всего изолировать снаружи, но возможна внутренняя изоляция. Всегда обращайтесь за консультацией к специалисту до

в процессе восстановления.

iv) Другие типы фондов

Многие новые дома построены на фундаменте из консервированной древесины.Они влагонепроницаемы и, как правило, полностью изолированы.

Оценка фундамента

Прежде чем планировать работу, оцените состояние вашего подвала. Вот некоторые из проблем, на которые следует обратить внимание:

i) Утечка воды

Основные утечки воды, такие как постоянные утечки и наводнения весной и во время дождя, должны быть устранены. Часто решение требует земляных работ, гидроизоляции или гидроизоляции подвала, добавления дренажной системы и изоляции снаружи.

Незначительные утечки воды иногда можно исправить, отводя воду от фундамента, наклоняя уклон, направляя водосточные трубы в сторону от дома и заделывая фундамент внутри.

Устраните любые проблемы с отстойниками или резервной канализацией перед началом изоляционных работ.

ii) сырость

Симптомы сырости на основе и отделке включают появление пятен или рост плесени, образование пузырей и отслаивание краски, высолы (беловатый минеральный налет на поверхности), растрескивание (ухудшение поверхности), а также затхлый запах.Небольшую сырость можно исправить изнутри; более серьезные проблемы следует устранять извне. Конденсат также может образовываться на стенах фундамента летом, когда воздух очень влажный, а фундамент прохладный.

Проверка на влажность

Если фундаментные стены, плиты и земляные полы кажутся сухими, а пространство кажется влажным, это может указывать на то, что влага просачивается через фундамент и испаряется быстрее, чем может накапливаться.

Чтобы проверить это, отрежьте лист пластика примерно 1 м (40 дюймов.) квадрат и приклейте его к бетонным стенам и плите. Для земляных полов прижмите края песком или палками. Через день-два проверьте пластик. Если на его поверхности образовался конденсат, это указывает на высокий уровень внутренней влажности. (См. Подробности в Разделе 2.4, Контроль потока влаги и Разделе 9.4, Вентиляция и воздух для горения.)

Осторожно удалите пластик и обратите внимание на конденсат на дне пластика, на смачивание бетона или почвы. Конденсат, образующийся под пластиком, указывает на перемещение влаги из земли в дом, а также на возможность выделения радона.

Чтобы уменьшить проникновение влаги в дом от фундамента, установите влагозащитный барьер (см. Раздел 6.3, Подземные пространства) или сделайте внутреннюю или внешнюю бетонную изоляцию или гидроизоляцию.

iii) Трещины

Если в подвале есть активная трещина (т. Е. Трещина, которая становится больше или меньше), обратитесь за профессиональной помощью, чтобы определить, требует ли ситуация структурного ремонта.

iv) Радон

Радон может присутствовать во всех домах, с проблемами влажности и влажности и без них (см. Раздел 1.4, Соображения, касающиеся здоровья и безопасности, для получения дополнительной информации).

Изолировать внутри или снаружи?

Изоляция снаружи лучше всего, но часто бывает необходимо изолировать изнутри по экономическим и практическим причинам. Иногда требуется сочетание подходов. Внимательно изучите преимущества каждого подхода.

i) Изоляция внутри

Это может включать установку жесткой теплоизоляционной плиты и гипсокартона, стены из деревянного каркаса и изоляции или других комбинаций изоляции.Ваш выбор метода будет зависеть от ряда факторов, в том числе от наличия проблем с влажностью, необходимости учитывать барьеры для влаги и воздуха / пара, от того, как вы планируете использовать пространство и, наконец, от стоимости.

Преимущества внутренней изоляции

• Может быть включен в план отделки подвала.
• Работу можно выполнять в любое время года, по одной секции за раз. Часто работа целиком или частично может быть сделана своими руками.
• Часто бывает проще и дешевле изолировать всю стену и добиться высоких показателей теплоизоляции.
• Озеленение и подъездная дорога не будут нарушены.

Недостатки внутренней изоляции

• Не утеплять подвал с проблемами влажности изнутри (протечки, сырость, выцветание и вздутие краски). Если необходимо, примите меры по устранению влаги перед установкой изоляции, иначе ваши новые стены сгниют.
• Если утеплить внутреннюю часть, стены фундамента станут еще холоднее. Любой влажный воздух, соприкасающийся с этими холодными стенами, будет конденсироваться.Внутренняя отделка скрывает или скрывает проблемы с влажностью по мере их развития. Это может привести к длительному воздействию плесени, поскольку люди с меньшей вероятностью решат проблему влажности, если им придется удалить возведенную отделку.
• Такие препятствия, как электрические панели, проводка, сантехника, лестницы и перегородки, усложняют работу, а изоляция и воздушный барьер менее эффективны. Если часть стены подвала уже закончена, это тоже может оказаться проблематичным, хотя стеновые панели легко снять и установить заново.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые органы власти выразили обеспокоенность возможностью воздействия мороза и повреждения конструкции при изоляции фундамента изнутри. Беспокоит то, что иней будет глубже проникать за пределы стены фундамента. Исследования показали, что это не проблема. При некоторых обстоятельствах, например, в почвах, которые особенно чувствительны к морозам в экстремальных климатических условиях, могут возникнуть проблемы, вызванные некоторыми методами строительства.Обратитесь к местным строительным властям или узнайте, испытывали ли ваши соседи какие-либо трудности с воздействием мороза на их фундамент.

ii) Изоляция снаружи

Это включает в себя земляные работы вокруг фундамента, гидроизоляцию и установку изоляции, как показано на Рисунке 6-3. Необходимо установить гидроизоляцию для предотвращения попадания воды за изоляцию и установить защитное покрытие на открытых участках изоляции.

Преимущества внешней изоляции

• Наружная стена, как правило, более сплошная и ее легче изолировать.
• Вы можете эффективно увидеть и исправить любые проблемы, связанные с влажностью или структурой (высолы, трещины, отслаивание и эрозия раствора). Фундаменты из щебня или кирпича, а также фундаменты с протечкой воды, сыростью или другими проблемами влажности должны быть изолированы снаружи. Ремонт фундамента, обшивка, гидроизоляция и установка дренажной системы могут производиться одновременно.
• В доме нет перебоев, внутренних работ и потери внутреннего пространства.
• Напряжения при замораживании-оттаивании устранены, и маловероятно проникновение мороза до основания.
• Масса фундамента находится в пределах изолированной части дома и будет иметь тенденцию сглаживать колебания температуры.

Недостатки внешней изоляции

• Выкопать траншею вокруг дома вручную может быть сложно и рискованно в зависимости от типа почвы и глубины. Гораздо проще использовать технику, но доступ к ней может быть проблемой.
• Хранение грязи может быть проблемой.
• Земляные работы нельзя проводить зимой, и они могут стать проблемой весной или в течение года, если на участке высокий уровень грунтовых вод.
• Такие элементы, как несъемные ступеньки, мощеные навесы, кусты, деревья или заборы, могут затруднить работу.
• Фундаменты из щебня или кирпича могут частично поддерживаться почвой. Перед тем, как начать, посоветуйтесь с экспертом.
• Высокие уровни изоляции дороги, а модернизация может ухудшить внешний вид дома.

6.1 ИЗОЛЯЦИЯ ПОДВАЛА СНАРУЖИ

Наружная изоляция включает

1. раскопки
2. гидроизоляция
3. изоляция
4. водоотвод и засыпка
5. защитное покрытие и оклад

Рисунок 6-3 Компоненты внешней изоляции

Изображение большего размера

В дополнение к предыдущему введению, перед началом работы оцените следующее:

• внешние элементы, такие как подземные и наземные услуги, линии доступа и участки, препятствующие выемке грунта
• требования к изоляции (тип и толщина, высота и глубина) детали отделки (защитное покрытие, гидроизоляция)
• необходимых инструментов и оборудования (для земляных работ, гидроизоляции, изоляции и т. Д.))

6.1.1 Особые меры безопасности

Общие рекомендации по безопасным рабочим процедурам см. В разделе 1.4 «Соображения, касающиеся здоровья и безопасности».

Для всех подземных коммуникаций, которые входят в ваш дом (например, газ, электричество, телефон, вода и канализация), выясните, где они расположены, прежде чем начинать копать. Коммунальные предприятия предоставляют эту услугу бесплатно.

Как утеплить снаружи подвала

Работа может потребовать нескольких недель усилий.Выделите дополнительное время, если вам нужно провести земляные работы, отремонтировать трещины, гидроизолировать внешние фундаментные стены и установить дренажную систему.

Изоляция подвала снаружи включает следующие шаги:

i) Выкопайте траншею

В идеале выемка должна идти до основания, но никогда не ниже. Траншея должна быть достаточно широкой, чтобы в ней можно было работать. Это большая работа, поэтому не увеличивайте ее еще больше, используя негабаритную траншею. Копать можно вручную или с помощью соответствующей техники.Вынутую из раскопок грязь можно хранить на брезенте или листе полиэтилена на расстоянии не менее 610 мм (24 дюйма) от котлована.

В некоторых случаях может оказаться целесообразным установить изоляцию минимум на 610 мм (24 дюйма) ниже уровня земли, особенно когда фундаментные стены и дренажная система находятся в хорошем состоянии. Это снизит затраты на земляные работы, но при этом обеспечит значительную тепловую защиту и может быть дополнено дополнительной внутренней изоляцией. Также можно добавить дополнительную горизонтальную жесткую изоляционную юбку для уменьшения потерь тепла на поверхность, что может уменьшить проблемы, связанные с морозом (см. Рисунок 6-4).

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

В частности, соблюдайте меры безопасности при рытье траншей, чтобы избежать случайного захоронения и обрушения траншеи. Защищайте траншею от проточной воды и непогоды и убедитесь, что люди и животные не могут упасть в нее. Некоторые почвы нестабильны и могут потребовать фиксации для предотвращения обрушения. Если вы делаете это самостоятельно, проконсультируйтесь с местными строительными властями для получения рекомендаций по правильной опалубке и рытью траншей.

Рисунок 6-4 Наружная изоляция подвала

Изображение большего размера

Рисунок 6-4 Наружная изоляция подвала

A) Минимум

• мигающий
• Защитное покрытие
• Градация
• Минимум 600 мм (24 дюйма.) ниже отметки
• Сливная плитка
• Дополнительно – удлините изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
• Балка перекрытия
• Жесткая изоляция
• Песчаный слой, при необходимости
• Стена подвала
• Стойка

B) Полная глубина

• мигающий
• Защитное покрытие
• Сливная плитка
• Дополнительно – удлините изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
• Балка перекрытия
• Жесткая изоляция
• Стена подвала
• Стойка
• Песчаный слой, при необходимости

ii) Подготовка поверхности и площадки

Сначала очистите поверхность фундамента металлической щеткой и скребком или используйте мойку высокого давления, если воду можно легко удалить.Осмотрите и отремонтируйте все крупные отверстия, трещины или повреждения, а затем заделайте все отверстия. Выровняйте или замените изношенные поверхности и старую чистку новым подходящим типом. Дайте ремонту высохнуть.

Рисунок 6-5 Изоляция дренажного типа должна быть установлена ​​вертикально до основания

Изображение большего размера

Проверьте состояние дренажной плитки и при необходимости отремонтируйте. Установите дренажную систему, если ее нет, но только если это можно сделать должным образом (т.е.е. тот, который может сливаться в соответствующий слив). Лучше всего выполнять эту задачу после завершения работ с фундаментной стеной. Перед тем, как продолжить, проконсультируйтесь со специалистом по дренажным системам.

Попросите подрядчика нанести гидроизоляционный материал от уровня грунта до и поверх опор, а затем заделать все отверстия и перекрытия. Доступны листовые материалы, спреи и шариковые компаунды. Следуйте всем указаниям производителей.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые специалисты предлагают использовать два слоя утеплителя с перекрытием стыков.Изоляция удерживается на месте на верхнем крае за счет гидроизоляции и с помощью коррозионно-стойких креплений и шайб. Часть изоляции ниже уровня будет удерживаться на месте засыпкой, но может потребоваться некоторый крепеж, чтобы удерживать ее на месте во время процесса.

iii) Нанесите изоляцию

На внешней стороне стен подвала используются три типа изоляции: жесткие плиты из минеральной ваты, полистирол высокой плотности (тип IV) и плиты из полиуретана / полиизоцианурата.(Для получения дополнительной информации см. Раздел 4.2, Конопатия и другие материалы для герметизации воздуха.)

Тип IV – это материал, наиболее часто используемый для наружных работ в грунтовых условиях (см. Рисунок 6-3 и Рисунок 6-4).

Изоляция с дренажной способностью (см. Рисунок 6-5), такая как плита из минеральной ваты, должна использоваться только в следующих случаях:

• Наносится на всю глубину фундаментной стены.
• Имеется дренажная система.
• Изоляция не имеет горизонтальных швов, прерывающих дренажный путь.

Измерьте и обрежьте изоляцию до желаемой высоты (обычно от верха опор до наружной стены). Начните устанавливать изоляцию с одного угла, перекрывая углы и прижимая изоляционные листы к стене как можно плотнее (см. Рисунок 6-6).

Может оказаться удобным (хотя и более дорогим) приобрести специальную систему блокировки из профилированных пенополистирольных плит со стальными швеллерами. Их следует использовать в надземной части только на глубину 305 мм (12 дюймов).). Также есть специальные зажимы и крепления для крепления жесткой доски к стене; проверить строительные магазины.

Рисунок 6-6 Изоляция должна перекрывать углы

Изображение большего размера

После завершения всех ремонтных работ нанесите стяжку на щебеночные и кирпичные фундаменты, чтобы выровнять стены. Тип и гибкость изоляции будут определять требуемую гладкость обрезки. Правильный обрезной материал также будет действовать как жертвенный поверхностный материал, помогая защитить строительный раствор в стене фундамента.Сделайте заглушку водонепроницаемой, изолируйте и действуйте, как указано выше.

iv) Нанесите оклейку

Накладка помогает удерживать изоляцию на месте, предотвращает попадание воды за нее и обеспечивает чистое и аккуратное соединение. Необходимо учитывать два основных момента: расположение гидроизоляции, которое определяет, насколько далеко по стене простирается изоляция, и тип используемого гидроизоляции.

Если сайдинг можно частично снять или загрунтовать, используйте стандартную Z-образную планку, вставленную минимум на 50 мм (2 дюйма.) за сайдингом и строительной бумагой (т.е. за плоскостью дренажа). Если вы не можете вставить гидроизоляцию за сайдингом (например, кирпичом), тогда необходимо установить металлический J-образный канал перед изоляцией или деревянную планку после утепления.

Гидроизоляция должна соответствовать ширине изоляции и защитного покрытия. Деревянный оклад должен иметь наклон с вылетом не менее 20 мм (¾ дюйма) и иметь отвод на нижней стороне.

Для деревянного гидроизоляции или J-образного профиля заделайте стык между гидроизоляцией и домом подходящей герметиком.

В случае кирпичного сайдинга держите открытыми дренажные отверстия, чтобы вода могла выходить из-за кирпича.

Рисунок 6-7 Типы гидроизоляции фундамента – переход первого этажа

Изображение большего размера

В идеале, протяните изоляцию выше области коллектора не менее чем на 150 мм (6 дюймов), как показано на Рисунке 6-8. Часто это невозможно сделать по практическим или эстетическим причинам. Если изоляция проводится только до области коллектора или ниже, тогда необходимо выполнить герметизацию и изолировать область коллектора от внутренней части.Это описано далее в этой главе.

Рисунок 6-8 Изоляция области коллектора снаружи

Изображение большего размера

v) Защитите снаружи, закрыв открытую изоляцию

Защитите изоляцию от солнечного света и физических повреждений с помощью покрытия, нанесенного от верхней части изоляции до точки примерно на 300 мм (12 дюймов) ниже уровня земли.

Варианты покрытия включают следующее:

• планка металлическая просечно-вытяжная с цементной стяжкой
• модифицированные полимером детали, которые идут непосредственно на некоторые типы изоляции без металлической планки – см. Документацию производителя
• обработанная под давлением фанера, установленная с использованием крепежа из нержавеющей стали, винила или другого сайдинга, подходящего к сайдингу дома

vi) Засыпьте выемку

Сначала накройте сливную плитку (т.е.е. перфорированная пластиковая труба) с 150 мм (6 дюймов) чистого гравия – 4 мм? дюймов) или больше – и полосу фильтровальной ткани. Если используется изоляция дренажа, гравий должен выступать как минимум на 100 мм (4 дюйма) вверх по стороне изоляции.

Засыпьте выкопанный участок поэтапно, удаляя крупные предметы из засыпки, а затем уплотняя или утрамбовывая землю. В плохо дренируемых почвах, таких как экспансивная глина, лучше использовать самодренажную засыпку. Когда котлован будет засыпан, убедитесь, что земля имеет уклон от дома.Обычно уклон составляет 10 процентов (т. Е. 200 мм [8 дюймов] для первых 2 м [6 футов]), чтобы обеспечить оседание. Это будет способствовать дренажу от изоляции, так же как и добавление карнизов и водосточных труб, которые направляют избыточную поверхностную воду от фундамента не менее чем на 2 м (6 футов).

Покройте засыпанный котлован любым типом поверхности – садовыми камнями, травой или садом. Может произойти дополнительное оседание, поэтому лучше подождать, прежде чем предпринимать какие-либо дорогостоящие процедуры, такие как мощение.

Рисунок 6-9 Наружная защита должна быть ниже уровня

Изображение большего размера

vii) Завершите отделочные детали

Окна обычно можно закончить, обернув изоляцией фундамент, чтобы он соответствовал оконной раме. Сверху утеплителя на край оконной рамы накладываем рейку и обрезку. Закупорите стык между рамой и обрезкой и периодически осматривайте его, чтобы убедиться, что он все еще герметичен.

Двери должны быть выделены J-образным каналом или аналогичным элементом.Возможно, вам придется расширить порог, чтобы защитить мигание под дверью.

Герметизирует проникновение сквозь изоляцию и покрытие для предотвращения попадания ветра, воды и паразитов. Некоторые проходы (газовые линии, электрические кабели) следует закрыть совместимым и гибким герметиком.

viii) Изолируйте внешнюю область перекрытия балки

Если внешняя изоляция не выходит за пределы области коллектора как минимум на 150 мм (6 дюймов), герметизируйте и изолируйте область коллектора изнутри подвала.(См. Раздел 6.2, Изоляция подвала изнутри.)

Рисунок 6-10 Подоконник должен отклоняться от окна

Изображение большего размера

6.1.2 Осложнения

Если часть стены подвала окружает холодный подвал или неотапливаемый гараж, примените изоляцию внутри подвала к холодным стенам подвала или гаража, обращаясь с ними как с внешними стенами подвала. Уплотнитель и утеплить дверной проем из подвала. Наконец, утеплите потолок холодного подвала или гаража.(См. Раздел 6.4 «Открытые фундаменты» для получения информации о открытых перекрытиях.)

Расширьте внешнюю изоляцию вокруг остальной части подвала как минимум на 610 мм (24 дюйма) за пределы стыка внутренней стены, чтобы минимизировать потери тепла в этих точках. (Информацию об утеплении холодного подвала см. В разделе 6.2 «Утепление подвала изнутри»).

Если бетонное крыльцо упирается в стену подвала, мощеную подъездную дорожку или какое-либо другое препятствие, изоляция должна переключиться на внутреннюю часть вокруг этих препятствий.Оставьте не менее 610 мм (24 дюйма) перекрытия, чтобы обеспечить непрерывное покрытие и снизить теплопотери через тепловой мост.

6.2 ИЗОЛЯЦИЯ ПОДВАЛА ИЗНУТРИ

Поскольку тип и состояние подвала будут влиять на то, как вы будете утеплять, не забудьте также принять во внимание следующие факторы:

• признаки структурных проблем (например, трещины и вздутия)
• требования к изоляции (например, тип, значение RSI (R) и расположение)
• модернизация электропроводки и сантехники
• детали отделки

Проконсультируйтесь со своими местными строительными властями, чтобы убедиться, что предлагаемый вами проект соответствует требованиям норм.Кроме того, в некоторых регионах есть особые проблемы, такие как морозное пучение из-за обширных глинистых почв, которые следует учитывать перед началом работ.

Обычные типы изоляции, используемые в качестве внутренней изоляции подвала, включают войлок или одеяло, неплотный наполнитель из стекловолокна, полиуретановый спрей и жесткую пластиковую панель.

Пенополиуритан с закрытыми порами, наносить который должен только сертифицированный монтажник, является высококачественным методом утепления всех типов стен, в том числе неровных.Пена с закрытыми порами также помогает контролировать сырость на стенах подвала.

Рисунок 6-11 Утепление фундамента внахлест в местах, где изоляция не может быть нанесена снаружи

Изображение большего размера

Жесткая изоляция из пластиковых панелей обычно имеет более высокое значение RSI на миллиметр, чем изоляция из войлока, и требует меньше места в подвале и более тонкого несущего каркаса. (Для получения дополнительной информации см. Раздел 3.1, Изоляция.)

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

При работе в подвалах см. Раздел 1.4, Соображения, касающиеся здоровья и безопасности, и следуйте этим рекомендациям. Кроме того, поскольку при ремонте подвала часто используются крепежные инструменты для порошкового бетона, внимательно следуйте инструкциям по применению.

6.2.1 Как утеплить подвал, используя только изоляцию из жестких плит

Жесткая изоляция из плит

1. воздушное уплотнение старых стен
2. установка утеплителя
3. отделка

Рисунок 6-12 Изоляция жесткой изоляцией изнутри

Изображение большего размера

Этот метод лучше всего работает, если стена подвала ровная и вертикальная (т.е.е. заливной бетон или бетонный блок), так как материал плиты достаточно жесткий. Прикрепите жесткие и влагонепроницаемые изоляционные панели к бетону с помощью механически прикрепленных крепежных лент, а затем защитите сборку, прикрепив гипсокартон толщиной 12,7 мм (½ дюйма) к крепежным полосам (подробности см. На Рисунке 6-12). Электрические розетки и выключатели обычно устанавливаются на поверхности.

Препарат

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Поскольку изоляционная плита действует как барьер для влаги, используйте вспененные плиты средней и высокой плотности с хорошими влагостойкими свойствами, такие как экструдированный полистирол и пенополистирол типа IV. Изоляционная плита с фольгированной облицовкой может испортиться при контакте с цементом и строительным раствором, поэтому перед использованием проконсультируйтесь с производителем.

Установка

Изоляцию можно прикрепить к фундаменту, нанеся пенопластовый клей по периметру пенопласта перед его креплением к стене.Если за изоляцией образовалась плесень, она была бы локализована. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный распыляемой пене.

Поскольку для крепления гипсокартона к стене необходимы механические крепления, используйте деревянные крепежные ленты поверх изоляции. В качестве альтернативы изоляция может удерживаться на месте с помощью специальных деревянных или металлических крепежных лент, которые входят в пазы или выемки, вырезанные на заводе-изготовителе в изоляционных панелях. В любом случае привинтите или прибейте гипсокартон к полосе, которая была прикреплена к бетону с помощью коррозионно-стойких бетонных креплений.

Установите как минимум RSI 2.1 (R-12), если местные строительные нормы и правила не требуют большего. Рассмотрите возможность установки изоляции в перекрывающихся слоях, чтобы минимизировать потери тепла через крепежные ленты. Плотно установите изоляцию, чтобы исключить циркуляцию воздуха по краям, и используйте пенопласт и техническую ленту для герметизации всех стыков и пересечений.

Чистовая

Изолируйте и загерметизируйте область балок (если балки не залиты бетоном). См. Пространство заголовка балки позже в этой части.Защитите всю стену гипсокартоном толщиной 12,7 мм (1/2 дюйма) или аналогичной противопожарной защитой. Сюда входит пространство балок, если новый потолок не устанавливается.

6.2.2 Как оформить и утеплить подвал

Существует три распространенных метода утепления интерьера подвала, включающего каркасную стену. Каждый метод следует оценивать по основным принципам практичности: способность выполнять работу самостоятельно, стоимость материалов и рабочей силы, если он был заключен по контракту, и ожидаемый результат (например,грамм. это будет готовый подвал или просто кладовка?).

Три текущих подхода:

• каркасная стена с одинарным или двойным слоем утеплителя
• каркасная стена, заполненная изоляционным войлоком и жесткой изоляционной подложкой из плит
• каркасная стена заполнена изоляционным войлоком и подложкой из распыляемой пены

Препарат

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Для получения информации о материалах и методах см. Главу 3 «Материалы» и главу 4 «Комплексный контроль утечки воздуха».

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Используйте сухой пиломатериал для обрамления. Если брус не высох, дайте каркасу высохнуть не менее двух недель, прежде чем добавлять теплоизоляцию и покрывать стену воздухо- и пароизоляцией. К каркасу можно прикрепить временные распорки, чтобы влажные стойки не перекручивались при высыхании.

6.2.3 Каркасная стена с одинарным или двойным слоем утеплителя

Чтобы защитить изоляцию, каркас и отделку стен от возможного повреждения водой, стены подвала накройте домашней пленкой. Когда-то предпочтительным материалом был пластик, но в некоторых случаях, когда воздух и влага проникали в утепленную стену, на пластике образовывалась конденсация, которая вызывала смачивание и образование плесени внутри стены.

При использовании домашней пленки влага (не чрезмерная и не протекающая), которая проникает в новую стену, высыхает либо внутри дома, либо к верхней части фундамента, находящемуся выше уровня земли.Строительная бумага должна начинаться на уровне или чуть выше линии уклона и доходить до цокольного этажа и под нижней пластиной каркасной стены. Механически закрепите его обвязкой, например бревном размером 1 x 3.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Не используйте в доме строительную бумагу из асфальта (гудрон), так как она может выделять токсичные пары.

Обрамление

Можно использовать два слоя изоляции:

1. горизонтально между фундаментной стеной и стойками
2. вертикально между шпильками

Рисунок 6-14 Двухслойная изоляция из войлока в каркасной стене

Изображение большего размера

Следующим этапом будет установка каркасной стены.Вы можете использовать один из двух подходов:

• Установите стену близко к обшивке дома, но не касаясь ее (расстояние 12 мм [½ дюйма]), используя брус 2 x 4 или 2 x 6.
• Расположите каркас подальше от фундаментной стены, чтобы между каркасом и стеной оставался слой войлочной изоляции.

Оставьте достаточно места для плотной посадки без сжатия изоляции.

Второй подход занимает больше внутреннего пространства, но обеспечивает большую изоляцию, меньше тепловых мостиков через шпильки и лучшую защиту от влаги.Нижняя пластина должна располагаться поверх продолжения обертки дома и на непрерывной непроницаемой мембране, такой как прокладка подоконника (см. Рисунок 6-14).

Затем прикрепите верхнюю пластину к нижней части балок. Там, где стена проходит параллельно балкам, вам нужно будет встроить опору для гвоздей для верхней плиты (подход, который вы будете использовать, будет зависеть от вашего конкретного дома). Пришло время выровнять стены.

Если ваш дом находится в зоне обширных глинистых почв, вам, возможно, придется добавить 25 мм (1 дюйм.) зазор между верхней пластиной и нижней частью балок перекрытия, позволяющий вертикальное перемещение плиты / пола подвала. Поговорите со своими местными строительными властями о том, как лучше всего справиться с этой ситуацией.

Затем установите шпильки на 610 мм (24 дюйма) по центру (т. Е. Измеряется от центра одной стойки до центра следующей). Убедитесь, что это расстояние обеспечит структурную поддержку для ваших отделочных нужд. Убедитесь, что стойки расположены строго вертикально и расположены точно на расстоянии друг от друга, чтобы изоляция плотно прилегала, а отделку можно было установить без проблем.Измерьте каждую шпильку отдельно. Вокруг дверей в фундаменте требуется дополнительное обрамление, а для оконных проемов нужна только одна стойка, так как стена не несет нагрузки.

Если все трассы идеально ровные и квадратные и нет препятствий, вы можете построить стену на полу, наклонить ее на место, установить прокладку на нижнюю пластину и закрепить каркас стены на месте. Затем установите всю необходимую проводку и прокладку сантехники.

Рисунок 6-15 Деталь верхней плиты, где балки проходят параллельно стене

Изображение большего размера

Изоляция

Если вы оставили за рамой пространство для утеплителя, теперь вы можете добавить утеплитель между стойками и стеной горизонтальным слоем.Изоляция должна плотно прилегать к стене фундамента. Затем заполните каркасную стену вертикальным слоем войлочной теплоизоляции, плотно прилегая между стойками, не допуская зазоров, воздушных пространств или чрезмерного сжатия. В качестве альтернативы, если вы используете изоляцию из выдувного стекловолокна, заполните все полости до рекомендованной производителем плотности и уровня RSI.

Чистовая

Установите пароизоляцию на шпильки и изоляцию. В подвалах, которые оказались сухими, подойдет полиэтиленовая пароизоляция.Однако, если у вас есть какие-либо сомнения или есть риск сырости в подвале, есть два альтернативных метода, которые могут лучше подойти.

Первый альтернативный метод – использовать полиамидную пленку, дышащую мембрану, также известную как пленка-замедлитель парообразования нейлон-6 или интеллектуальный барьер. При установке на теплой стороне внешней стены интеллектуальный барьер имеет проницаемость для водяного пара, которая меняется в зависимости от условий внутри стены. Если относительная влажность в полости стены увеличивается, интеллектуальный барьер позволит стене высохнуть по направлению к внутренней части, в отличие от других пароизоляционных материалов листового типа.Если вы используете интеллектуальный барьер, внимательно следуйте инструкциям производителя и требованиям к установке, хотя его применение похоже на полиэтиленовый лист с некоторыми важными исключениями.

Оставьте достаточно полиэтилена или интеллектуального барьера наверху для соединения с воздушным барьером в пространстве коллектора балок. Закройте все края, швы и отверстия акустическим герметиком или другими одобренными материалами. Все стыки должны перекрывать шпильку и герметизироваться непрерывным валиком герметика, который наносится между слоями материала на стыках внахлест.Прикрепите барьер к шпильке через полоску герметика (см. Деталь на Рисунке 4-3).

Второй альтернативный метод заключается в использовании системы воздухо- и пароизоляции, известной как воздухонепроницаемая гипсокартонная система (ADA). В методе ADA используются жесткие материалы, обычно гипсокартон, которые очень тщательно и тщательно герметизируются с каркасом и всеми другими соединениями компонентов с помощью клейкой ленты из вспененного материала и гибкого уплотнения.

Внимание к деталям имеет решающее значение. Метод ADA работает только в том случае, если он полностью герметичен и привязан к системе воздухо- и пароизоляции в остальной части дома.Ниже приводится неполный список рекомендаций по герметизации ADA:

• Обрамляйте герметичные коробки для проходов водопроводных, водопроводных и сливных линий с прокладкой на лицевой стороне коробки и заделайте проходы труб (см. Рисунок 3-6 и Рисунок 6-16).
• Используйте специальные герметичные электрические выключатели и коробки вилок с прокладкой на лицевой стороне коробки и заделайте все отверстия для проводов.
• Не прокладывайте проводку или водопровод от внешних стен к внутренним стенам, если не заделаны все отверстия (см. Рисунок 6-16).
• Герметизируйте все оконные и дверные рамы, используя расширяющуюся пену и соответствующую герметизацию (см. Рисунок 7-7).
• Установите прокладки из пеноматериала и заделайте верхний край верхней пластины и всех других элементов каркаса, которые находятся в непосредственном контакте с полом, плитой, внутренними стенами и потолком.
• Герметизируйте все края и отверстия препятствий, например лестниц, прилегающих к внешней стене.
• Обрамляйте и герметизируйте отдельно все электрические панели, которые не устанавливаются на поверхность на отделке, а затем герметизируют все проходы.
• Не забудьте изолировать и герметизировать пространство заголовка балки (поясняется позже в Разделе 6.2.6, Пространство заголовка балки) перед прикреплением отделочной поверхности. Эта зона особенно подвержена утечке воздуха и должна быть должным образом герметизирована и изолирована в рамках любой модернизации подвала.
• Отделка должна включать пароизоляционную грунтовку или краску.

6.2.4 Каркасная стена с изоляцией из войлока и изоляцией из жестких плит

Этот метод включает приклеивание жесткой теплоизоляции из плит к фундаментной стене с последующим покрытием ее каркасной стеной с утеплителем из войлока.Результатом являются более высокие показатели изоляции с меньшими потерями внутреннего пространства, очень хорошее сокращение тепловых мостиков и отсутствие необходимости в дополнительном влагобарьере. Лучше всего, если стена подвала будет ровной и вертикальной (например, залитый бетон или бетонный блок), поскольку плита достаточно жесткая. Используйте только влагостойкий картонный утеплитель, например, экструдированный полистирол или пенополистирол IV типа.

Препарат

Выполните подготовительные действия, указанные в Разделе 6.2.1. Как утеплить подвал с помощью только жесткой теплоизоляции.

Установка

Используя изоляцию из жестких плит с RSI не менее 1,76 (R-10), закрепите и закрепите ее на фундаменте, нанеся пенопластовый клей по периметру пенопласта, прежде чем прикреплять его к стене. Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный распыляемой пене.Если у вас есть чувствительность к клею, можно использовать специальные механические застежки. Установите изоляцию плотно, чтобы исключить циркуляцию воздуха по краям. Используйте герметик из пенополиуретана и технический скотч для герметизации всех стыков и пересечений пенопласта.

Затем установите деревянную каркасную стену в непосредственном контакте с изоляцией из жестких плит. Следуйте методам, описанным в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

Добавление дополнительной изоляции

Теперь каркасную стену можно обработать шероховатостью для любой проводки и водопровода и изолировать, как указано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя. Для получения подробной информации об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки.

Чистовая

Не используйте полиэтиленовый воздухо- и пароизоляцию при таком подходе, так как существует риск создания двойной пароизоляции с пенопластом. Вместо этого используйте интеллектуальный барьер или метод ADA.

Если вы используете интеллектуальный барьер, оставьте достаточно пленки вверху для соединения с воздушным барьером в пространстве балок.

Если вы используете метод ADA, обратите особое внимание на надлежащую герметизацию воздуха и пара, включая слой пароизоляционной краски. Любая открытая пенная изоляция может потребовать противопожарной защиты в соответствии с требованиями норм.

6.2.5 Каркасная стена с изоляционным войлоком и подкладкой из распыляемой пены

Это становится популярным гибридным методом изоляции. Он включает в себя строительство каркасной стены на расстоянии 25-50 мм (1-2 дюйма) от фундамента, а затем привлечение профессионального подрядчика по монтажу распылительной пены на расстоянии около 50 мм (2 дюйма) от фундамента.) из пенополиуретана средней или высокой плотности у стены. Распыляемая пена заполняет и приклеивается непосредственно к элементам каркаса и стене, обеспечивая высокий коэффициент изоляции (около RSI 0,98 [R-5,6 / дюйм]), уменьшая тепловые мосты и обеспечивая барьер для влаги. Затем каркасная стена заполняется утеплителем.

Основным ограничением этого подхода является более высокая стоимость, хотя его использование снижает потребность в дополнительных материалах и рабочей силе (см. Рис. 6-17).

Препарат

Обсудите с контактором пены для распыления на месте, что следует сделать перед началом распыления.В первую очередь необходимо решить такие серьезные проблемы, как активные структурные трещины и частые и крупные утечки воды.

Установите деревянную каркасную стену на расстоянии от фундамента в соответствии с указаниями подрядчика, включая обе стороны угловых стоек. Следуйте методам обрамления, описанным в Разделе 6.2.3 «Каркасная стена с одинарным или двойным слоем теплоизоляции».

Рисунок 6-17 Вид сверху каркасной стены с изоляцией из войлока и пеной для распыления

Изображение большего размера

Добавление дополнительной изоляции

После того, как подрядчик установит пену, каркасную стену можно обработать для прокладки проводки и водопровода и изолировать.Опять же, использование полиэтиленовой пароизоляции не рекомендуется.

Для получения подробной информации об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки. Для отделки см. Предыдущий метод каркасной стены в Разделе 6.2.3, Каркасная стена с однослойной или двухслойной изоляцией из войлока.

6.2.6 Пространство заголовка балки

Пространство заголовка балки также называется пространством балки обода, пространством заголовка фундамента или просто пространством балки. Это зона, где перекрытия перекрытий пересекаются и поддерживаются фундаментными стенами как в подвалах, так и в подпольях.Проще говоря, это место, где конструкция дома опирается на фундамент. Эта зона подвержена утечке воздуха и редко бывает должным образом изолирована, что приводит к нежелательным сквознякам, проникновению пыли и пыльцы и доступу паразитов.

Существует три основных конфигурации соединений, каждая из которых определяет, как лучше всего герметизировать и изолировать:

• балки перекрытия на пороге (Рисунок 6-18, Часть A и Рисунок 6-19, Часть A)
• перекрытия перекрытия частично встроены в фундамент (Рисунок 6-18, Часть B и Рисунок 6-19, Часть B)
• балки перекрытия, полностью встроенные в фундамент (Рисунок 6-18, Часть C и Рисунок 6-19, Часть C)

Если невозможно расширить внешнюю изоляцию фундамента, чтобы покрыть всю площадь балок коллектора, пространство необходимо изолировать и герметизировать изнутри.

Если фундаментные стены изолированы от внутренней части, воздухо- и пароизоляция должна быть непрерывной для стены и пространства коллектора.

На рис. 6-19 показано, как герметизировать и изолировать три общих типа пространств коллектора балок.

Для полностью заделанных балок не превышайте 25 мм (1 дюйм) теплоизоляции из пенопласта, так как бетон под полом может сделать пол над полом неприятно холодным и склонным к повреждению.

Для всех подходов, показанных на Рис. 6-18 и Рис. 6-19, строительные нормы и правила могут предписывать уровни изоляции, поэтому уточняйте у своих местных властей рекомендуемые уровни и методы.

, установленный сертифицированным подрядчиком, обеспечивает отличную герметичность и изоляцию этого пространства. Однако пенопласт необходимо покрыть огнестойким материалом, если он не перекрыт потолком подвала.

Рисунок 6-18 Уменьшение утечки воздуха в зоне коллектора балок

Изображение большего размера

Рисунок 6-18 Уменьшение утечки воздуха в области заголовка балки

A) Балки перекрытия на пороге

• Накладка на порог
• Стена подвала
• Черный пол
• Балки перекрытия
• Герметик вдоль подоконника, балок и под черным полом

B) Балки перекрытия частично монолитные

• Заполнить большие зазоры расширяющейся пеной
• Черный пол
• Балки перекрытия
• Конопатка вокруг балок
• Стена подвала

C) Балки перекрытия цельнолитые

• Черный пол
• Балки перекрытия
• Заливка вокруг балок и под черным полом
• Стена подвала

Рисунок 6-19 Изоляция области заголовка балки

Изображение большего размера

Рисунок 6-19 Изоляция области заголовка балки

A) Балки перекрытия на пороге

• Изоляционный батон
• Накладка на порог
• Стена подвала
• Жесткая изоляция
  • 25 мм (1 дюйм.) толстая
  • Обрезать плотно
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль верхней части стены и под черным полом

B) Балки перекрытия частично монолитные

• Изоляционный батон
• Стена подвала
• Жесткая изоляция
  • Толщина 25 мм (1 дюйм)
  • Обрезать плотно
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль верхней части стены и под черным полом
• Блокировка 2х4

C) Балки перекрытия цельнолитые

• Стена подвала
• Жесткая изоляция
  • 25 мм (1 дюйм.) толстая
  • Обрезать плотно
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль верхней части стены и под черным полом

6.2.7 Осложнения

Следующие факторы могут усложнить процесс установки изоляции:

Пространство стены прервано трубами, воздуховодами или электрической панелью

• Отодвиньте водопроводы от стены или установите изоляцию и пароизоляцию за трубами так, чтобы они находились на теплой стороне.Никогда не кладите изоляцию перед трубами. Любые трубы, проходящие через воздухо- и пароизоляцию, должны проходить через фанерную коробку, герметизированную по отношению к основной воздухо- и пароизоляции, а зазоры вокруг труб должны быть заделаны.
• Не изолируйте дымоходные трубы. В зависимости от типа дымохода требуются разные зазоры. Уточняйте у производителя или специалиста по отопительной системе. Точно так же не делайте теплоизоляцию, если вы не можете поддерживать надлежащие зазоры между топками, дровяными печами и стеной.
• Будьте осторожны при работе с электрическими панелями. Даже когда остальная часть дома отключена, панель все равно будет под напряжением. Попросите электрика запечатать или переместить панель, чтобы она соответствовала новой стене.

Стена подвала прервана окном

• Используя герметик из распыляемой пены с низкой кратностью, закройте место, где оконная рама примыкает к стене. Затем герметизируйте рамы к системе пароизоляции.

6.2.8 Щебень и стены подвалов и подползников неправильной формы

Подвал неправильной формы обычно строится из камня или щебня и редко бывает гидроизолирован снаружи (см. Рис. 6-2).Хотя всегда рекомендуется внешняя модернизация, возможно, можно будет утеплить изнутри, если нет проблем с водой или влажностью.

Рисунок 6-20 Изоляция стены пони – это двухэтапный процесс, в ходе которого образуется небольшой выступ

Изображение большего размера

Сначала покройте внутреннюю стену стяжкой на цементной основе, чтобы выровнять поверхность и защитить существующий раствор. Затем постройте каркасную стену, добавьте максимум изоляционного войлока RSI 2.1 (R-12) и завершите, как описано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

В общем, не используйте изоляцию с более высокими показателями, так как существует риск того, что стена может подвергнуться разрушительным циклам замораживания-оттаивания. Обратитесь к местным строительным властям для получения дополнительной информации о том, как решить эту потенциальную проблему.

с закрытыми порами успешно используется для уменьшения проблем с влажностью стен из щебня, обеспечивая при этом некоторую термозащиту. Не превышайте RSI 2.1 (Р-12). Этот продукт должен быть установлен сертифицированным установщиком и покрыт соответствующим огнестойким материалом.

Для очень влажных подвалов, склонных к затоплению и проблемам с высокой влажностью, лучше не утеплять стены подвала. Вместо этого проконсультируйтесь с вашими строительными властями и опытным генеральным подрядчиком о возможности обработки пространства балок пола как открытого и изолированного пола.

Потребуются дополнительные модификации для ухода за водопроводной и отопительной системой.

6.2.9 Часть подвала – холодный подвал или неотапливаемый гараж

Нанесите изоляцию на холодный подвал или стену гаража, отделяя отапливаемый подвал от неотапливаемого помещения, как если бы это была внешняя стена. Уплотнитель и утеплить дверной проем из подвала. Изолируйте потолок, как описано в Разделе 6.4, Открытые фундаменты, а также на Рисунке 6-11.

Если вы изолируете свой холодный подвал, проверьте зимнюю температуру, чтобы вы могли внести коррективы во избежание замерзания.Если в комнате все еще слишком тепло или верхний этаж холодный, вы можете утеплить потолок холодной комнаты (см. Раздел 6.4, Открытые фундаменты).

6.2.10 Подвальные стены пони

Стена пони представляет собой короткую деревянную каркасную стену, установленную на обычном бетонном фундаменте. В этом случае секция деревянного каркаса изолирована между стойками, а бетонная секция изолирована внутри (при условии отсутствия проблем с влажностью). Изоляция на бетоне увеличена примерно на 200 мм (8 дюймов).), чтобы перекрыть сечение рамы. На этом этапе создается выступ (см. Рисунок 6-20). Чтобы не было выступа, установите каркасную стену от пола до потолка и заполните полость утеплителем.

Этот метод обеспечивает более высокие тепловые характеристики, но создает глубокую оконную раму.

6.2.11 Свесы

Герметизируйте и изолируйте перекрытия, выступающие над фундаментом. Обычно возможно удалить отделку под свесом и герметизировать пространство между балками над фундаментом с помощью пенополиуретана или герметичной жесткой изоляции с низкой проницаемостью.Изолируйте пространство балок с помощью войлока или одеяла и добавьте воздушный барьер перед повторной установкой отделки.

Рисунок 6-21 Свесы должны быть герметизированы перед изоляцией

Изображение большего размера

В некоторых случаях слой жесткой теплоизоляции из плит с защитной внешней отделкой может быть нанесен на нижнюю сторону свеса, но пространство все равно должно быть герметичным и изолированным. В качестве альтернативы подрядчик может распылить пену в полости или продуть плотную волокнистую изоляцию через отверстия, просверленные на нижней стороне.

6.2.12 Цокольные этажи

Поскольку большая часть тепла теряется через верхнюю часть стен фундамента, плиты перекрытия подвала редко утепляются. Для повышения комфорта, контроля влажности и уменьшения радона нанесите на пол влагозащитный барьер или закройте пол, чтобы предотвратить скопление влаги между изоляцией и плитой. Как вариант, под новым полом можно установить дренажную систему.

Если вы устанавливаете или заменяете пол из бетонных плит, это дает прекрасную возможность установить внутрипольное отопление или сделать его готовым к излучению .Готовность к лучистому излучению – это место, где перед заливкой новой плиты устанавливаются изоляция и линии отопления, что позволяет в будущем использовать лучистое тепло (в том числе солнечное) в этой области. Проконсультируйтесь с подрядчиком по отоплению, имеющим опыт в области водяного отопления полов.

6.2.13 Нежилые подвалы и подвалы

Пенополиуретан средней и высокой плотности иногда используется в подвалах и подвальных помещениях с залитыми бетонными стенами, бетонными блоками, кирпичными или каменными стенами и не предназначен для использования в жилых помещениях.В этих случаях аэрозольная пена укладывается непосредственно на фундаментную стену, а затем покрывается негорючим покрытием в соответствии с местными нормативными требованиями.

6,3 РАССТОЯНИЕ ПРОЦЕССА

Подземное пространство можно изолировать двумя способами:

• Стены люка могут быть изолированы как изнутри, так и снаружи, в результате чего возникает отапливаемая зона.
• Пол дома над ним можно утеплить, чтобы в первую очередь не допустить попадания тепла в подзарядку.

Как правило, относитесь к отапливаемым подвальным помещениям как к коротким, а иногда и очень коротким подвалам и ремонтируйте их, как описано ранее в этой главе.

Устраните любые утечки воды и удалите источники проникновения воды, как указано в Разделе 2.4 «Контроль потока влаги».

Помните, как и в случае с подвалом, никогда не выпускайте сушилку для белья в подвал.

Изоляция стен рекомендуется, чтобы избежать необходимости изолировать и защитить все водопроводные трубы и системы распределения тепла. Стены можно изолировать снаружи, чтобы уменьшить проблемы с внутренней влажностью, которые могут возникать во влажных подпольях, и сохранить теплоту почвы под фундаментом.Также обычно легче изолировать стены, чем потолок, расположенный выше, особенно в тесноте или там, где расстояние между балками неравномерно. Стены, как правило, требуют меньше материалов, чем потолки.

Если на полу подполья нет барьера для влаги, добавьте его. Минимальный барьер должен быть 0,10 мм (4 мил) прозрачного или непрозрачного полиэтилена с нахлестом, уплотнением и лентой по швам. Белый непрозрачный полиэтилен, хотя его и труднее найти, осветляет пространство, легче показывает участки утечки или проникновения паразитов и скрывает влагу или плесень, которые могут быть на другой стороне пластика.

Прикрепите влагобарьер к стенам и всем препятствиям, через которые он не может пройти, например, опорным стойкам пола, механически. Он также должен быть герметизирован для любого барьера влаги, добавленного к стенам. Чтобы пластик не вздулся, что иногда случается, прижмите его несколькими старыми досками или каким-нибудь гладким обрезком. Если есть вероятность движения транспорта, защитите полиэтилен длинным пластиковым ковриком. Не используйте песок или гравий.

6.3.1 Как утеплить отапливаемое подвальное помещение

снаружи

Рисунок 6-22 Изоляция за пределами подвального помещения аналогична изоляции всего подвала

Изображение большего размера

• Изолируйте внешнюю стену точно так, как описано ранее для внешней стены подвала (см. Рисунок 6-22 и Раздел 6.1, утепление подвала снаружи).
• Если внешние препятствия (например, крыльцо или мощеная подъездная дорожка) не позволяют полностью окружить пространство для обхода снаружи дома, то изолируйте внутреннюю часть стены в этих точках. Перекрывайте внутреннюю и внешнюю изоляцию как минимум на 610 мм (24 дюйма). См. Рисунок 6-11.
• Если подвал не переходит в полноценный подвал, в нем должна быть вентиляция. Как правило, не используйте вентиляционные отверстия, которые открываются наружу, так как летом существует риск увеличения конденсации.Вместо этого попробуйте объединить пространство для обхода с подходом к вентиляции всего дома или подумайте об использовании осушителя. Любые существующие вентиляционные отверстия должны быть окончательно закрыты, если вы выполняете полный ремонт, в котором будет отапливаться пространство.
• Если фундаментные опоры находятся выше линии промерзания, изолируйте внешнюю сторону стен подвесного пространства. За счет утепления снаружи стены будут теплее, что позволит избежать морозного пучения. Неглубокие опоры можно сохранить теплее, поместив слой горизонтальной изоляции с уклоном в сторону от фундамента.

изнутри

• При использовании теплоизоляции из жестких плит или пенопласта, следуйте подходу, описанному для внутренней части подвала (см. Раздел 6.2, Изоляция подвала изнутри). Обработайте пространство между балками, как описано в Разделе 6.2.2, Как оформить каркас и утеплить внутри подвала. Если используется пенная изоляция, спросите своего строительного инспектора, требуются ли противопожарные покрытия в вашем конкретном подвальном помещении.
• Приложите полиэтиленовый барьер для влаги к полу в подвесном помещении и убедитесь, что пространство достаточно вентилируется, как указано в третьем пункте Раздела 6.3.1, Как утеплить отапливаемый подлозок, снаружи.

6.3.2 Как изолировать частично отапливаемое подвальное помещение

Можно утеплить между балками и под балками и создать неотапливаемое пространство для подполья. Однако это может привести к замерзанию труб, промерзшей земле и возможной гнили на концах балок. По этим причинам используйте изоляцию пола только в сочетании с изоляцией фундамента и стены, чтобы создать частично обогреваемое пространство для ползания.

Пункты общего пользования

Рисунок 6-23 Изоляция стен и пола создает частично обогреваемое пространство для доступа

Изображение большего размера

• Воздухопароизоляция должна быть нанесена на теплую (верхнюю) сторону утеплителя.Если пол над проходом уже покрыт непроницаемым материалом (например, виниловым покрытием, линолеумом или фанерой), у вас уже есть воздухо- и пароизоляция там, где вы этого хотите. Твердые материалы пола могут служить воздухо- и пароизоляцией, но обязательно найдите и загерметизируйте любые утечки воздуха (например, отверстия для труб и проводов). Воздухонепроницаемость в области балок по краю имеет решающее значение и может быть герметизирована пенополиуретаном.
• Изоляция из войлока может удерживаться на месте с помощью воздухопроницаемой строительной пленки, прикрепленной скобами к балкам, проволочной сеткой, листами полистирольных бортов (тип I или II) или имеющейся в продаже системой поддержки изоляции.
• Поместите изоляции плотно к нижней стороне выше пола, заполняя полость балки к системе поддержки изоляции.
• Заклейте швы в любых отопительных каналах и изолируйте все каналы и водопроводные трубы в подвесном пространстве. Помните, что даже изолированные водопроводные трубы могут замерзнуть, если температура в подвальном помещении опустится ниже нуля. Рассмотрите возможность установки энергоэффективных, саморегулирующихся электрических тепловых сетей для защиты водопроводных труб.
• Убедитесь, что пространство для подполья достаточно вентилируется весной.Вентиляционные отверстия должны устанавливаться в соотношении от 1 до 500 (площадь вентиляции к площади пола). Не проветривайте зимой; вентиляционные отверстия должны быть закрыты и изолированы. Проверяйте и контролируйте уровень влажности и состояние подвесного помещения как минимум ежемесячно.
• На полу подполья должен быть барьер для влаги. Для полных подвалов с частью подвала, где часть верхнего этажа была изолирована, изолируйте стену, отделяющую подвал от подвального помещения.
• Если уровень земли внутри подполья ниже уровня земли снаружи, существует риск того, что морозное пучие может повредить стены, толкнув их внутрь.Сделайте все возможное, чтобы вода не попала в фундаментные стены.
• В качестве дополнительной меры предосторожности вы можете установить термостат, прикрепленный к небольшому обогревателю в подвальном помещении. Этот блок может автоматически предотвращать замерзание ползункового пространства.

6.4 ОТКРЫТЫЕ ФОНДЫ

Рисунок 6-24 Жесткая изоляция с уклоном, заглубленная в землю, обеспечивает защиту плиты от замерзания на уровне

Изображение большего размера

Некоторые старые дома, коттеджи и модульные / мобильные дома имеют открытый фундамент и открытые полы.Они должны быть изолированы между балками таким же образом, как и люки, с пароизоляцией, расположенной над изоляцией (всегда на теплой стороне), а не снизу. Должна быть хорошая герметичность, а изоляция должна быть защищена от ветра, насекомых и животных. Можно построить изолированную юбку вокруг фундамента, чтобы создать обогреваемое пространство для обхода.

В модульных / передвижных домах пол может содержать изоляционную систему с мешками. Очень важно закрыть любые перфорации или отверстия в системе.Обратите особое внимание на герметизацию мешка вокруг водопровода, канализационного соединения, газового или нефтяного трубопровода и входа воздуха для горения в топку.

Если пространство балок уже закрыто, подумайте о том, чтобы обдувать пространство пола плотной волокнистой изоляцией, чтобы не было воздушного пространства между изоляцией и полом над ней. В качестве альтернативы, пену средней или высокой плотности можно использовать в качестве пароизоляции, воздушного барьера и первичного изоляционного слоя.

Ни в коем случае не выпускайте сушилку для белья на пол.

6.5 БЕТОННАЯ ПЛИТА МАРКИ

Изоляция применяется к домам с фундаментным фундаментом из плит точно так же, как если бы вы изолировали снаружи цельный подвал (см. Раздел 6.1, Изоляция подвала снаружи). Если фундамент находится на морозостойких почвах, установите слой непроницаемой теплоизоляции в грунте горизонтально с уклоном 1: 5 на расстояние не менее 1 м (3 фута). Для получения более конкретной информации обратитесь в местную строительную администрацию.

Гидроизоляция фундаментов ICF: два шага вперед, три шага назад

26 октября 2017 г.

Дэвид Кэмпбелл, RWC, AIA, GRP

Попробуйте представить, что вы являетесь домовладельцем на 20-м году 30-летней ипотеки, и внезапно узнаете, что вам нужно потратить десятки тысяч долларов, чтобы решить серьезную проблему с вашим домом.Или, что еще хуже, представьте, что вы совсем недавно приобрели дом 20-летней давности и, следовательно, не имеете собственного капитала, под который можно было бы взять взаймы, только для того, чтобы узнать об этой же дорогостоящей проблеме. В обоих случаях законы о полном раскрытии информации вынудят домовладельца в конечном итоге потратить деньги на устранение проблемы и продать дом.

Далее представим себе, что коварная природа этой проблемы состоит из трех частей:

1. Проблема может оставаться незамеченной в течение многих лет, пока не достигнет продвинутой стадии.
2. Все гарантии давно истекли, если вообще были.
3. Нельзя купить страховку от этого типа проблемы.

Следовательно, все восстановительные расходы будут покрываться за счет вашего собственного капитала, ваших сбережений, фонда колледжа маленькой Кристи или их комбинации. К сожалению, я опасаюсь, что это может стать все более распространенным сценарием по всей стране для десятков тысяч людей, владеющих домом (или любым другим зданием в этом отношении), построенным с использованием фундамента из изоляционной бетонной формы (ICF) ниже класса.

ЧТО ТАКОЕ СТЕННАЯ СИСТЕМА ICF?

Монолитные бетонные стены ICF – это относительно новая строительная практика ниже уровня земли ( Рисунки 1 и 2 ). По сути, ICF позволяет подрядчику построить высококачественную монолитную бетонную стену, сформировав стену со стационарной изоляцией вместо более традиционной деревянной или стальной съемной опалубки. Оставление изоляционной опалубки на постоянной основе создает тепловые барьеры с обеих сторон готовой бетонной стены.Системы ICF продаются как для приложений с высоким, так и с низким уровнем качества.

Для этой статьи были исследованы девять основных производителей систем ICF в США. У всех есть свои запатентованные нюансы; однако все они представляют собой сборные системы, связывающие внутренние и внешние изоляционные формы из пенополистирола (EPS) вместе с помощью пластиковых или стальных стяжек. Готовые компоненты ICF доставляются на площадку в виде панелей или блоков, а затем укладываются на место пошаговыми подъемниками.Затем между двумя противоположными изоляционными формами укладывается бетон. Затем процесс повторяется при последующих подъемах, пока не будет достигнута полная высота стены. Во многих отношениях подход ICF весьма гениален и имеет следующие преимущества:

• Отличные тепловые характеристики (R-значение)
• Высокая структурная целостность
• Сопротивляется урону от штормов
• Высокая огнестойкость
• Хорошее сопротивление прохождению воздуха
• Устойчив к росту плесени
• Улучшенная звукоизоляция
• Устойчивость к повреждениям насекомыми (термитами)

ТАК В чем проблема?

В этой статье не ставится цель обвинить все стены ICF, поскольку преимущества придают подлинную ценность стенам ICF более высокого уровня.Однако, поскольку все те же преимущества, перечисленные выше, могут быть справедливы для любой монолитной стены ниже уровня – будь то ICF или традиционная формовка (CF) – баланс этой статьи будет заключаться в сравнении этих двух типов методов формования только с точки зрения долговременной гидроизоляции. См. Рисунок 3 для типовой конструкции фундамента CF.

«Ахиллесова пята» фундаментных стен ICF ниже уровня земли заключается в их гидроизоляции.Концептуальный подход системы ICF, независимо от производителя, имеет неотъемлемые характеристики, которые несовместимы с принятыми в отрасли передовыми методами долгосрочной гидроизоляции ниже допустимого уровня.

РОЛЬ НИЖНЕЙ ГИДРОИЗОЛЯЦИИ

Прежде чем мы сравним ICF и фундаментные стены CF с точки зрения гидроизоляции, важно иметь в виду, что в отличие от кровли, которая предназначена для периодической замены, гидроизоляция ниже уровня должна быть спроектирована и установлена ​​так, чтобы она прослужила и работала в течение всего срока службы конструкции, не требуя замены или капитального ремонта.Это связано с высокими затратами, связанными с повторным доступом и заменой грунтовой гидроизоляции. Эти высокие затраты являются результатом таких строительных работ, как земляные работы, обратная засыпка, повторное уплотнение, ландшафтный дизайн, растительные материалы, орошение, особенности участка и, конечно же, сама гидроизоляция. Однако, когда мы говорим о том, что гидроизоляция нижнего уровня должна обеспечивать весь срок службы здания, мы не обязательно имеем в виду, что утечек вообще не бывает.

Проектировщик может свести к минимуму количество и серьезность будущих утечек, но когда вы говорите о сроках в 60 лет или более, даже самые хорошо спроектированные и наиболее грамотно установленные гидроизоляционные системы, скорее всего, в конечном итоге обнаружат некоторые утечки.Следовательно, проектировщик должен проявлять инициативу и спроектировать стеновую конструкцию таким образом, чтобы будущие утечки можно было обнаружить вскоре после прорыва мембраны и чтобы после обнаружения утечки можно было остановить с помощью относительно недорогого локального ремонта вместо необходимости замены. вся система гидроизоляции.

Характеристики, присущие ICF, которые несовместимы с принятой в отрасли передовой практикой для долгосрочной гидроизоляции ниже уровня, включают:

• Проблемный концептуальный подход сборки
• Высокая вероятность утечки воды в стене
• Долгая задержка до обнаружения утечки
• Характеристики локализации утечки отсутствуют

Проблемный концептуальный подход к сборке ICF

Изоляция из пенополистирола (EPS) используется в качестве несъемной опалубки всеми девятью исследованными производителями, что означает, что гидроизоляцию необходимо наносить непосредственно на изоляцию.Однако, на мой взгляд, EPS не подходит для нанесения долгосрочной гидроизоляции по следующим причинам:

• • Водопоглощение. В настоящее время в отрасли ведутся дискуссии о характеристиках водопоглощения изоляции EPS по сравнению с изоляцией из экструдированного полистирола (XPS). Производители обоих заявляют, что, поскольку их продукт является продуктом с «закрытыми ячейками», его скорость абсорбции достаточно низка для применения не по назначению. Однако в исследовании, опубликованном Ассоциацией по производству экструдированного пенополистирола (XPSA) под названием «Изоляционные плиты на основе полистирола», проводится различие между закрытыми ячейками XPS и закрытыми ячейками EPS.В исследовании говорится, что XPS – это «однородная изоляционная плита из жесткого пенопласта с закрытыми порами, без пустот или путей для проникновения влаги. Это делает изоляцию XPS устойчивой к влаге ». С другой стороны, в том же исследовании говорится, что метод производства пенополистирола «может привести к образованию взаимосвязанных пустот между шариками [закрытых ячеек], которые потенциально могут обеспечить пути для проникновения воды в изоляцию».

    Следует принять во внимание, что исследование было проведено и опубликовано сторонниками изоляции XPS.Тем не менее, поскольку низкая водопоглощающая способность XPS не оспаривается ни одной из отраслей, и поскольку на карту поставлено очень многое для владельца здания, автор считает, что изоляция из пенополистирола не должна использоваться в грунтовых условиях, таких как Системы ICF, и XPS является единственной подходящей изоляцией для нижнего уровня.

• • Мягкая гидроизоляционная основа. При использовании системы ICF гидроизоляцию необходимо наносить непосредственно на внешнюю сторону изоляции из пенополистирола, которая имеет относительно мягкую прочность на сжатие 10-60 фунтов на квадратный дюйм.Это увеличивает вероятность проколов гидроизоляции камнями и другими предметами во время операций засыпки и уплотнения. Вероятность этого повреждения увеличивается из-за того, что большинство исследованных производителей ICF не требовали какого-либо защитного слоя над гидроизоляцией. Этого не будет в случае фундамента CF, потому что гидроизоляция наносится непосредственно на саму бетонную стену ( Рисунок 3 ).

• • Гидроизоляционная адгезия к EPS. Лучшей практикой считается полное и постоянное приклеивание гидроизоляции к основанию, чтобы предотвратить перемещение воды между ними в случае нарушения гидроизоляции. В случае фундаментов из ICF изоляция из пенополистирола представляет собой сложный материал для приклеивания. Самоклеящиеся и напыляемые гидроизоляционные продукты, предлагаемые большинством исследованных производителей ICF, могут изначально хорошо держаться, но долговременная адгезия этих продуктов к EPS еще не продемонстрирована.С другой стороны, существует множество гидроизоляционных материалов, которые были проверены временем и показали, что они прочно прилегают к бетонным основам при сборках фундаментов CF.

• Нельзя использовать гидроизоляцию, наносимую горячей жидкостью. Поскольку гидроизоляционная основа фундамента ICF представляет собой изоляцию из пенополистирола, гидроизоляцию из прорезиненного асфальта (HFARA), наносимую горячей жидкостью, нельзя использовать вместе с фундаментами ICF из-за того, что HFARA расплавит пенополистирол, а также из-за несовместимости химического состава.Это ответственность компании ICF, поскольку гидроизоляция HFARA является одной из самых надежных, проверенных временем и успешных гидроизоляционных мембран на рынке сегодня. С другой стороны, HFARA может использоваться и используется с основами CF довольно часто.
• Соединения подложки. Подход ICF предполагает наличие обширных вертикальных и горизонтальных стыков в субстрате из пенополистирола. В случае с одним производителем я рассчитал более 1500 линейных футов швов из пенополистирола для цельнопалого фундамента площадью 1200 квадратных футов.Каждый стык представляет собой потенциальное слабое место в гидроизоляции, устанавливаемой поверх пенополистирола. Однако этот потенциал снижается, когда самоклеящийся листовой гидроизоляционный материал используется в сочетании с системой ICF. Фундамент CF имеет бетонные строительные швы, но только приблизительно 40 линейных футов для фундамента подвала того же размера.

Когда композитный дренажный лист (CDS) ( Рисунок 4 ) используется вместе с системой ICF, его можно размещать только между гидроизоляцией и засыпкой.Так как компонент CDS, прикрепленный на заводе-изготовителе из фильтровальной ткани, находится в прямом контакте с засыпкой, этот тканевый компонент подвержен разрыву, вызванному эффектом вытягивания засыпки, уплотняемой при подъеме. В результате порванная фильтровальная ткань позволяет грязи и другим мелким частицам попадать в основное пространство CDS и со временем делает продукт бесполезным.

Кроме того, тот же эффект просадки может также повредить гидроизоляцию, если к ней приклеить CDS, что обычно имеет место.При подходе к фундаменту CF CDS будет устанавливаться внутри изоляции, а не в прямом контакте с засыпкой. Кроме того, между изоляцией и засыпкой может быть установлен расходный прокладочный лист, чтобы предотвратить повреждение любого из установленных продуктов эффектом просадки.

Необходимость установки гидроизоляции поверх изоляции очень затрудняет детализацию концевой заделки критических отметок.Это ставит гидроизоляцию в незащищенное и уязвимое место, которое трудно сделать водонепроницаемым для долгосрочной эксплуатации. Рисунки 5 с по 8 – это перерисованные версии различных деталей градаций, которые можно найти в руководствах по установке исследованных производителей ICF. На мой взгляд, все они демонстрируют глубокое незнание того, что требуется в реальном мире, чтобы вода не попадала за мембрану почти на ровном месте в течение всего срока службы конструкции.

Среди исследованных производителей толщина используемой изоляции EPS составляет от 2,25 до 2,75 дюйма. Согласно Insulation Technology Inc., R-значение EPS составляет 3,85 R на дюйм при средней температуре 75 ° F (24 ° C) и 4,17 R на дюйм при средней температуре 40 ° F (4,4 ° C). Для целей этой статьи мы предположим, что средняя толщина плиты EPS составляет 2,5 дюйма, а среднее значение R – 4,0 на дюйм. Следовательно, поскольку системы ICF имеют внутреннюю и внешнюю изоляцию из картона, коэффициент сопротивления изоляции системы ICF составляет 20 R (2 платы x 2.5 дюймов x 4,0 R). Фундамент CF, использующий четыре дюйма изоляции XPS с удельным сопротивлением 5,0 R на дюйм, обеспечивает такое же значение сопротивления изоляции 20 R (4 дюйма x 5,0 R). Однако фундамент CF дает дополнительную гибкость в размещении изоляции там, где она наиболее эффективна: а именно, от уровня грунта до уровня мороза. Толщина изоляции может быть значительно уменьшена от уровня мороза до фундамента, что приведет к снижению затрат. Такая гибкость толщины изоляции невозможна с системой ICF. Кроме того, поскольку изоляция EPS поглощает воду с большей скоростью, чем XPS, тепловые характеристики EPS со временем будут снижаться быстрее, чем XPS.

Высокая вероятность утечки воды в стене

Важно отметить, что весь литой бетон имеет усадочные трещины. Дизайнер может кое-что сделать, чтобы свести к минимуму количество трещин и не дать им стать слишком широкими, но они будут возникать как в бетонных стенах ICF, так и в CF. В случае фундаментной стены ICF гидроизоляционная мембрана должна быть нанесена на внешнюю сторону наружной теплоизоляционной плиты EPS, так как плита действует как несъемная форма.Это означает, что если мембрана когда-либо разовьется, проникающая влага может скапливаться между стыками пенополистирола (внешняя и внутренняя стороны), внутри изоляции из пенополистирола, между пенополистиролом и бетоном (внешняя и внутренняя стороны) и внутри бетона. усадочные трещины сами по себе ( Рисунок 9 ). Это будет представлять собой значительное количество воды, которая будет храниться в стене. По сути, гидроизоляция будет удерживать влагу внутри стены, а не защищать конструкцию от воды.С другой стороны, в фундаментной стене CF проникающая вода из аналогичного разрыва в гидроизоляционной мембране может никогда не достигнуть внутренней части, если только разрыв не будет идеально совмещен с усадочной трещиной в бетоне, что маловероятно ( Рисунок 10 ).

Большая задержка перед обнаружением утечки

Как показано в рис. 9 , различные маршруты, по которым вода может проникать в стену, обширны.Вполне возможно, что проникающей воде могут потребоваться годы, чтобы пройти через все, пока она, наконец, не проявится внутри. Если бы внутреннюю сторону отделали обшивкой и гипсокартоном, на это ушло бы еще больше времени. Во время этой задержки между моментом прорыва мембраны и появлением воды внутри стены может откладываться большое количество влаги задолго до того, как станет очевидным, что произошло нарушение гидроизоляции.

Характеристики локализации утечки

Одним из наиболее важных компонентов наилучшей практики гидроизоляции является локализация утечки.Когда гидроизоляционный узел рассчитан на хорошую локализацию утечки, сохраняется прямая связь между местом прорыва гидроизоляции и местом появления воды на внутренних поверхностях. Это облегчает местный и, следовательно, менее затратный ремонт, поскольку известно точное местоположение бреши на внешней стороне. Такая локализация утечки невозможна с помощью фундамента ICF, поскольку проникающая вода может пройти по всем различным маршрутам ( Рис. 9 ). Следовательно, если гидроизоляция фундамента ICF выйдет из строя, у владельца дома или здания не будет другого выбора, кроме как выкопать и повторно гидроизолировать большую площадь фундамента, если не весь фундамент, со значительными затратами и потребует, чтобы влажный внешний EPS должны быть удалены, чтобы новую гидроизоляцию можно было нанести непосредственно на бетон.

Фундамент CF лучше подходит для локализации утечки, поскольку гидроизоляцию можно приклеивать непосредственно к бетону. Это облегчает локальный и значительно менее затратный ремонт снаружи фундамента прямо напротив места обнаружения воды на внутренней стороне ( Рис. 10 ). Фактически, если брешь в гидроизоляции не находится в непосредственной близости от трещины в бетоне, вода никогда даже не попадет в стену, поскольку она не может перемещаться между мембраной и бетоном.

Еще один недостаток подхода ICF по сравнению с подходом CF заключается в том, что при использовании метода CF утечка может быть устранена относительно недорогим методом, называемым закачкой с контролем воды. В трещину в бетоне с внутренней стороны вводится гидроизоляционная смола. Это постоянный ремонт, который позволит избежать расходов и сбоев, связанных с наружными земляными работами и ремонтом гидроизоляции.

ДОПОЛНИТЕЛЬНЫЕ ВОПРОСЫ

Тепловые преимущества массы

Некоторые из исследованных производителей рекламируют энергетические преимущества фундаментов ICF за счет использования тепловой массы, поскольку стены хорошо изолированы.Идея тепловой массы – или теплового «маховика», как его иногда называют – основана на концепции хранения кондиционированной космической энергии в массивном элементе здания, когда она не нужна, с целью рисования, что хранится энергия возвращается в кондиционированное пространство, когда это необходимо, тем самым снижая затраты на электроэнергию. Эта концепция основана на эффективной передаче энергии от кондиционированного помещения к строительной массе, а затем обратно.

В случае ICF, эта эффективная передача энергии сильно скомпрометирована, если не устранена полностью, внутренним слоем изоляции, который термически изолирует массу бетонной стены от внутреннего пространства.Это правда, что хорошо изолированная стена сохраняет энергию, но энергия должна сначала проникнуть в стену. Это не проблема для фундамента CF, поскольку вся изоляция обычно находится на внешней стороне, что обеспечивает эффективную теплопередачу от внутреннего кондиционированного пространства к массе бетонной стены и обратно.

Заявления об устойчивом развитии

Некоторые из исследованных производителей продают свои системы ICF как устойчивые подходы к возведению стен.Однако в отношении низкокачественных фондов ICF может быть как раз обратное. Если предположить, что у метода формовки ICF есть более высокая энергоэффективность по сравнению с CF основанием, то использование энергии, представленное обширными выемками грунта и повторной гидроизоляцией из-за утечек, более чем компенсирует энергию, сэкономленную во время первоначального строительства.

Отделка подвала

Некоторые из исследованных производителей заявляют, что система ICF позволяет домовладельцу более легко отделывать пространство подвала, потому что внутренняя изоляция уже на месте, и все, что нужно сделать, это приклеить гипсокартон непосредственно к изоляции.Это все правда; однако нет необходимости в теплоизоляции изнутри, если стена была должным образом изолирована снаружи, как в случае фундамента CF. Кроме того, если вы не хотите отделывать подвал (что очень часто), то у вас нет прочной, открытой бетонной стены под покраску. Владелец фонда ICF должен смотреть на белый пенополистирол, пока не сможет позволить себе закончить подвал. Это может быть мелочь, но владелец здания должен учесть ее, прежде чем выбирать фундамент ICF.

Гарантии

Как и большинство производителей продукции, все девять исследованных производителей систем ICF предлагали только гарантию на материалы, которую не следует путать с гарантией водонепроницаемости.Это понятно, поскольку производитель практически не контролирует качество монтажа. Однако, учитывая вероятность возможных проблем с проникновением воды и высокую стоимость исправления, настоятельно рекомендуется, чтобы перед выбором системы ICF вместо системы CF владелец здания удостоверился в том, что после существенного завершения будет выдана минимальная 15-летняя гарантия водонепроницаемости. генеральным подрядчиком (или строителем) и установщиком гидроизоляции совместно, и что оба работают не менее десяти лет.Гарантия водонепроницаемости должна быть сформулирована таким образом, чтобы покрывать все расходы, связанные с устранением инфильтрации воды. Такая гарантия обычно предоставляется для систем CF.

ИТОГО

Метод ICF для формовки бетонных стен имеет свои преимущества в надёжном применении. Однако, по мнению автора, любые краткосрочные преимущества, которые может предложить метод ICF ниже допустимого уровня, не компенсируют потенциальных долгосрочных непредвиденных последствий, связанных с проникновением воды и высокими затратами на ремонт.

Дэвид Кэмпбелл, зарегистрированный консультант по гидроизоляции, лицензированный архитектор и специалист по Green Roof Professional, является младшим и старшим архитектором Inspec. Он ведет курс по ограждающей конструкции и гидроизоляции нижнего этажа в Университете Миннесоты. Он получил множество наград за свою работу по расследованию и проектированию сбоев, а также награду Ричарда М. Горовица за выдающиеся достижения в написании технических статей от RCI. Он также дает экспертные показания по судебным делам.

Утепление жилого фундамента – ООО «Жилые врачи»

Утепление жилого фонда

Введение

Дома, которые строятся сегодня, более энергоэффективны, чем дома, построенные всего несколько лет назад, в первую очередь благодаря значительным улучшениям в строительных изделиях и технологиях, а также разработке высокоэффективных систем отопления и охлаждения и других устройств. Однако преимущества утепления фундамента часто упускаются из виду.Потери тепла из неизолированного кондиционированного подвала могут составлять до 50 процентов от общих тепловых потерь дома в плотно закрытом и хорошо изолированном доме. Изоляция фундамента используется в основном для снижения затрат на отопление и практически не способствует снижению затрат на охлаждение. Помимо снижения затрат на отопление, изоляция фундамента повышает комфорт, снижает вероятность образования конденсата и соответствующего роста плесени, а также повышает удобство жизни в помещениях, находящихся ниже уровня земли.

Типы фундаментов

Фундаменты бывают сплошными цокольными, монолитными или подпорками.Глубокие морозы и низкий уровень грунтовых вод часто делают полноценный подвал предпочтительным фундаментом. Тем не менее, плита на уровне земли с подвалом является обычным явлением, а пристройки дома часто имеют фундамент для подполья.

Полные подвалы
Подвалы можно утеплить как внутри, так и снаружи. Для внутренней изоляции можно использовать обычный каркас размером 2х4 с ватой или изоляцию методом мокрого распыления. Если покрытие из пароизоляции на изоляции войлока не является огнестойким, оно должно быть покрыто гипсокартоном.Жесткая пена также используется для внутренних помещений подвала. Полосы на меху используются для удержания пенопласта на месте. Также можно использовать экструдированный пенополистирол или изоляционные плиты из полиизоцианурата. Нормы пожарной безопасности требуют, чтобы большинство изоляционных пенопластов было покрыто сухой стеной.

Для внешней изоляции фундамента используется экструдированный или пенополистирол непосредственно на внешней стороне внешних стен подвала. Изоляция, выставленная выше класса, должна быть закрыта, чтобы защитить ее от физического насилия и вредного воздействия солнца.Типичные материалы покрытия включают рулонный металлический материал, соответствующий сайдингу, цементную плиту, прикрепленную к плите подоконника, или нанесение отделки, напоминающей штукатурку.

Третий вариант – использовать систему фундамента из пенопласта. Формы фундамента из полистирола устанавливаются на обычные опоры, как при строительстве стены Lego’s®. Бетон укладывается в формы, где он застывает, образуя как структурные, так и тепловые компоненты стены подвала. Наружная пена, либо пенопласт, размещенный на внешней стороне обычного фундамента, либо стеновая система в виде пенопласта, может обеспечить скрытый входной путь для подземных термитов.Термиты могут проходить сквозь многие пенопласты и за ними. Если используется внешняя изоляция из пенопласта, необходимо использовать сплошной металлический щит от термитов между верхней частью фундамента и пластиной подоконника, чтобы вытолкнуть термитов из пенопласта в поле зрения. Даже в этом случае лечение обычными термитицидами, чтобы остановить заражение, может быть затруднено. Гидроизоляция фундамента, дренаж площадки и фундамента, а также обработка термитов для утепленных и неизолированных подвалов аналогичны. Однако, если будет использоваться внешняя изоляция из пенопласта, используйте гидроизоляционные материалы, совместимые с пеной.

Подвальные помещения
Во многих отношениях стены подвала – это всего лишь короткие стены подвала. Могут использоваться внешние пенопластовые и пенопластовые изоляционные системы. Однако изоляция стен внутреннего пространства обычно выполняется либо пенопластом, либо драпированной изоляцией. Если используется пенопласт, он простирается от верха фундамента до верха фундамента. Полость, образованная балкой по краю, должна быть заполнена войлоком из стекловолокна или вспененным материалом. Большинство норм пожарной безопасности допускают использование до двух дюймов полистирола внутри помещения, прежде чем потребуется покрытие.

Если рабочие места изолированы стекловолокном или войлоком из минеральной ваты, эти войлоки обычно прикрепляются к пластине порога и накидываются на пол. Бита шириной четыре фута, заключенные в пластиковый чехол, хорошо работают при горизонтальной установке. Обычные войлоки шириной 16 или 24 дюйма оставляют пустоты между войлоками и не работают так хорошо.

В некоторых юрисдикциях требуется вентилируемое рабочее пространство для контроля влажности. Требования к вентиляции значительно снижаются, если пол в подполье покрыт пластиковым покрытием с перекрытием стыков и проклейкой лент для уменьшения влажности пространства для ползания.При необходимости установите работающие вентиляционные отверстия, чтобы их можно было закрыть. Не забудьте заполнить пространство балки обода стекловолокном или вспененной пеной, чтобы завершить изоляционную обработку.

Пол над подвесным помещением также можно утеплить. Это поднимает тепловую оболочку от стен подползка до пола помещения. Хотя этот метод имеет много преимуществ, трубопроводы должны быть защищены от замерзания, а нагревательные и охлаждающие каналы также должны быть изолированы.

Плита на монолитном слое
Потери тепла максимальны на уровне наружного слоя или рядом с ним.Для снижения затрат на отопление и уменьшения синдрома холодного пола, характерного для монолитного строительства, критически важна изоляция. Наружная изоляция пеной, как и внешняя изоляция подвала, работает хорошо. Изоляция должна проходить от верха плиты до верха фундамента. Пенопласт внутри фундамента также является обычным явлением. Необходимо предусмотреть термический разрыв, чтобы предотвратить термическое растекание плиты наружу. Установка гвоздезабивателя, обработанного давлением, или скошенной кромки плиты обеспечивает термический разрыв, но при этом позволяет крепить напольное покрытие.Климат, стоимость топлива, эффективность отопительного оборудования и тип фундамента определяют рентабельный уровень изоляции.

Экономия при использовании утепленных фундаментов зависит от цены на топливо, производительности отопительного оборудования и климата. Стоимость полной изоляции фундамента подвала будет варьироваться, но строители сообщили о ценах от 800 до 1200 долларов. Если ипотека нового дома была увеличена на 1200 долларов, то увеличение жилищных выплат составило бы 106 долларов в год для 30-летней ссуды под 8%. Комбинированные расходы на отопление и ипотеку были бы аналогичными, и дом стал бы более комфортным и обеспечивал бы более здоровую внутреннюю среду.

Часто задаваемые вопросы

Если подвал еще не закончен, нужно ли его утеплять?
Да, если только верхний этаж не изолирован. Даже если подвал используется только для хранения, обогрева и охлаждения, он термически связан с остальной частью дома.

Является ли изоляция пола над подвалом или подвальным помещением альтернативой утеплению фундамента?
Да, но имейте в виду, что трубы, воздуховоды и оборудование HVAC, расположенное в подвале, необходимо будет изолировать в соответствии с требованиями MEC и для защиты труб от замерзания.Иногда их можно сгруппировать на небольшой площади с изолированными стенами, в то время как пол над остальной частью подвала имеет изоляцию
.

Не улучшает ли энергоэффективность внешняя изоляция?
Если в подвале используется пассивная солнечная конструкция со значительным количеством окон, выходящих на южную сторону, будет полезна внешняя изоляция при условии, что стены подвергаются воздействию солнечной энергии. В типичном подвале
экономия энергии незначительна.

Должна ли внутренняя часть фундаментных стен иметь пароизоляцию?
Если используется внутренняя изоляция, ДА.Бетону необходимо дать высохнуть, но влажный подвальный воздух, типичный для лета Среднего Запада, не должен достигать прохладной стены, где он может конденсироваться. Изоляция из войлока, специально разработанная для внутренней части фундаментных стен, имеет перфорированную полиэтиленовую облицовку, которая предотвращает циркуляцию воздуха через войлок, но позволяет водяному пару от стены выходить.

Увеличит ли изоляция фундамента риск проникновения термитов?
Изоляция фундамента не увеличивает риск проникновения в термин.Если в почве обитают термиты, а в здании используется древесина, существует риск заражения. Наружная изоляция
может снизить вероятность раннего обнаружения и препятствовать лечению при обнаружении.

Является ли инспекционная полоса без изоляции фундамента для проверки на наличие термитов – хорошей идеей?
В некоторых южных штатах с высокой частотой заражения термитами, включая Флориду, Южную и Северную Каролину, Джорджию, Алабаму, Миссисипи, Луизиану, восточный Техас, южную и центральную Калифорнию, Джорджию, Теннесси и Гавайи, изоляция из жесткого пенопласта является не допускается контакт с почвой.В других областях требуется зазор в шесть дюймов между верхней частью теплоизоляции фундамента и любым деревянным каркасом для визуального осмотра термитов.

Будет ли гидроизоляция подвергать химическому воздействию изоляционные материалы наружного фундамента?
В может случиться. Избегайте …… и всегда следуйте инструкциям производителя изоляции и гидроизоляции.

А как насчет водонепроницаемости? Код
часто требует гидроизоляции вместо гидроизоляции, если стена примыкает к жилому пространству.Производители некоторых изделий из пенопласта предлагают конкретные рекомендации по гидроизоляции своих пенопластов.

Как долго прослужит наружная изоляция фундамента?
Правильно установленная изоляция фундамента, внутри или снаружи, должна служить столько же, сколько и изоляция, установленная где-либо еще в здании.

Следует ли защищать пенопластовую изоляцию над уровнем земли?
Пена выше уровня земли должна быть защищена как от солнца, так и от физических повреждений. Ультрафиолетовый свет ухудшает или разрушает большинство пен.Кроме того, повреждение газонокосилкой, мячами и другим случайным контактом
может ухудшить внешний вид и характеристики пены. Обычные материалы, используемые для защиты пены выше класса, включают двух- или трехслойную отделку штукатуркой, эластомерную или цементную отделку
, вертикальный виниловый сайдинг, цементную плиту, алюминиевый рулонный материал и панели из стекловолокна.

Увеличит ли изоляция фундамента риск проблем с радоном?
Радон попадает в дом через трещины и другие отверстия ниже уровня земли.Использование теплоизоляции фундамента должно минимизировать термические нагрузки на фундамент и помочь минимизировать растрескивание, тем самым уменьшая проникновение радона.

Следует ли вентилировать подвесное пространство?
Кодекс CABO для одной и двух семей требует один квадратный фут вентиляции подвесного пространства на каждые 150 квадратных футов «площади пола». При установке пароизоляции
можно использовать вентиляционные отверстия размером 1/10. Теплый влажный летний воздух может конденсироваться на прохладной земле, даже если он покрыт полимерным замедлителем диффузии паров, что увеличивает риск возникновения проблем с влажностью в пространстве для ползания.Предпочтительно установка пароизоляции
и закрытие работающих вентиляционных отверстий. Если в соответствии с местными правилами требуется вентиляция подвесного пространства, предпочтительнее изолировать пол и установить пароизоляцию.

Требуется ли противопожарная защита для установленных внутри изоляционных пенопластов?
Для всех пенопластов требуется тепловая защита, равная ½ дюйма гипсокартона при установке внутри здания, в том числе в подвесном пространстве. Единственным исключением является полиизоцианурат Celotex Thermax
, который может быть установлен без теплового барьера, если это одобрено местным должностным лицом строительных норм.

Являются ли системы изоляционных бетонных опалубок (ICF) дешевле, чем изолированные бетонные стены?
ICF могут быть конкурентоспособными, но затраты зависят от проекта. Пена, используемая в этих системах, должна решать те же проблемы, которые описаны выше для пенопласта.

Изоляция зданий ниже уровня грунта и перекрытия

Три совета по выбору материала для вашего проекта

Какая изоляция лучше всего подходит для фундаментов под землей и под бетонными плитами? Торговые представители, естественно, скажут вам, что продукт их компании лучший.Но что говорят независимые испытания и исследования?
Эти три совета помогут вашей фирме выбрать рентабельный и высокоэффективный тип изоляции из жесткого пенопласта для вашей следующей работы по утеплению ниже установленного класса.

➀

ПОДТВЕРЖДЕНИЕ ДОЛГОСРОЧНЫХ ТЕПЛОВЫХ ХАРАКТЕРИСТИК

Двумя из жестких пенополистирольных изоляционных материалов, наиболее часто используемых под плитами и под плитами, являются пенополистирол (EPS) и экструдированный полистирол (XPS). Хотя оба являются изоляторами с закрытыми ячейками, в долгосрочной перспективе они работают по-разному.

XPS имеет более высокое начальное значение изоляционного сопротивления изоляции, чем EPS аналогичной толщины и плотности, но значение сопротивления изоляции XPS со временем ухудшается. EPS не испытывает такого «теплового дрейфа», и заявленное значение R остается неизменным на протяжении многих лет эксплуатации.
Это решающий момент при выборе изоляции, так как уменьшение значения R означает снижение тепловых характеристик с течением времени и, следовательно, увеличение энергии и затрат на отопление и охлаждение для владельца здания.
Самый простой способ подтвердить долгосрочные тепловые характеристики изоляции – это просмотреть гарантию.Известные производители пенополистирола обычно гарантируют 100% опубликованной R-стоимости в течение 20 лет. Для сравнения, большинство гарантий XPS обычно покрывают только до 90 процентов опубликованного R-значения, чтобы учесть ухудшение R-значения, которое происходит в полевых условиях.

➁

ОБЕСПЕЧИВАЕТ МИНИМАЛЬНОЕ ДОЛГОВРЕМЕННОЕ ПОГЛОЩЕНИЕ ВЛАГИ

В дополнение к стабильности показателя R, изоляция из жесткого пенопласта отличается степенью поглощения влаги и способностью высыхать. Смачиваемая изоляция обеспечивает более низкое тепловое сопротивление и со временем может разрушаться.Поскольку изоляция, установленная ниже уровня земли, часто контактирует с влажной почвой, скорость поглощения влаги и возможность высыхания являются ключевыми в этих применениях. Изоляция
EPS противостоит влаге лучше, чем XPS, в том числе на заглубленных фундаментах, где он регулярно контактирует с влажной почвой. Независимые лаборатории провели обширные испытания степени поглощения влаги для EPS и XPS. Хотя XPS часто дает лучшие результаты в лабораторных краткосрочных, полностью погруженных тестах, реальные долгосрочные тесты показывают, что EPS работает намного лучше.Причина в том, что EPS высыхает намного быстрее, чем XPS. Эта способность к быстрому высыханию помогает EPS оставаться более сухим в условиях многократного воздействия влаги.
15-летние полевые испытания EPS и XPS наглядно продемонстрировали это. Компания Stork Twin City Testing оценила содержание влаги в пенополистироле и XPS, помещенных рядом в течение 15 лет на фундамент здания в Сент-Поле, штат Миннесота. В то время как изоляция была удалена, EPS был намного суше, чем XPS – у EPS было только 4 штуки.8 процентов влаги по объему по сравнению с 18,9 процента влажности для XPS. После 30 дней сушки EPS имел только 0,7 процента влаги по объему, в то время как XPS все еще содержал 15,7 процента влаги.
Высокий уровень влагопоглощения XPS в реальных условиях также подтверждается в отчете за 2012 год Национальной лаборатории Окриджской национальной лаборатории Министерства энергетики США (ORNL). Их исследователи обнаружили, что изоляция XPS, установленная ниже уровня земли в течение 15 лет, впитала 67 процентов или более влаги.

➂

НАЗНАЧЕНИЕ СООТВЕТСТВУЮЩЕЙ ПРОЧНОСТИ НА СЖАТИЕ

Один из лучших способов сэкономить на жестком пенопласте, устанавливаемом под бетонными плитами, – это убедиться, что материал не чрезмерно спроектирован. Обычное проектное предположение приводит к спецификации прочности жесткого пенопласта, которая на много порядков превышает необходимую, что может удвоить стоимость изоляционного материала.
Не вдаваясь в подробные технические детали и математические формулы, проблема в том, что инженеры часто используют слишком консервативный подход для изоляции под бетонными плитами.Многие проектировщики предполагают, что точечные нагрузки, приложенные к плите, например, от колес вилочного погрузчика, передаются на изоляцию по треугольной траектории нагрузки. Тем не менее, бетонные плиты распределяют нагрузки более равномерно, а это означает, что изоляция не нуждается в таком высоком сопротивлении сжатию, как при использовании концентрированной треугольной траектории нагрузки.
Чрезмерно консервативный подход к проектированию часто приводит к спецификации продукта XPS с высоким сопротивлением сжатию, тогда как более экономичный EPS обеспечит достаточную прочность.Поскольку XPS обычно стоит больше за дюйм, чем EPS, это потраченные впустую деньги, которые несут подрядчику чистую прибыль.
Простое решение для подрядчиков – спросить проектировщиков, используют ли они формулу из Теории плит на упругих основаниях, которая учитывает, как плиты и изоляция ведут себя вместе. Ресурс, который может указать им, например, на расчеты, – это статья «Выбор правильного размера изоляции под плитами» в апрельском выпуске журнала Structure за 2014 год.

ЗАКЛЮЧЕНИЕ

В связи с растущим желанием владельцев зданий сэкономить на расходах на отопление и охлаждение и ужесточением энергетических норм подрядчики будут устанавливать изоляцию ниже класса и под плитами на большем количестве своих проектов.Изоляция EPS превосходит XPS как по долгосрочному термическому сопротивлению, так и по долгосрочному поглощению влаги, а EPS имеет различные значения прочности на сжатие, подходящие практически для всех строительных проектов. ППС с самым высоким значением R на доллар является экономически эффективным изоляционным материалом.

■ ■ ■

[разделитель]

Об авторе Рам Маилваханан (Ram Mayilvahanan) – менеджер по маркетингу продукции Insulfoam, которая предлагает изоляцию низкого качества под торговыми марками InsulFoam и R-Tech.Для получения дополнительной информации посетите www.insulfoam.com.

Модернизация ниже уровня

Новые продукты и лучшее понимание строительной науки могут помочь вам изолировать, водонепроницаемо и улучшить практически любое подземное пространство.

Барбара Хорвиц-Беннетт

Хотя вокруг гостиной холодные ноги, у многих домовладельцев все еще холодные ноги, когда дело доходит до модернизации изоляции подвала.

Как обычно, эта первая проблема затрат часто может быть сдерживающим фактором, однако строители сразу же отмечают, что повышенный комфорт, экономия на HVAC и контроль влажности являются привлекательными преимуществами. Фактически, Министерство энергетики США на EnergySavers.gov сообщает, что домовладельцы могут сэкономить до 390 долларов на расходах на электроэнергию в год. И хотя окупаемость инвестиций требует времени, модернизация изоляции на самом деле обеспечивает более быструю окупаемость, чем замена окон.

«Мы считаем, что фактор комфорта – самая важная составляющая для домовладельцев», – подтверждает Кевин Колвелл, президент Newton, Массачусетс.фирма по производству ограждающих конструкций BE RETROFIT. «Утепление стен противоречит интуиции для некоторых домовладельцев, пытающихся решить эту проблему, но результаты никогда не разочаровывают».

Фактически, неизолированные фундаментные стены вызывают такие большие потери тепла, что Джейсон Тодд, менеджер по обучению в GreenHomes America, национальный строитель из Ирвина, Калифорния, специализирующийся на модернизации домов, называет это самой большой ахиллесовой пятой дома.

Однако, прежде чем вступать в какое-либо обсуждение стратегий и систем изоляции, в первую очередь необходимо рассмотреть вопрос о контроле влажности.

«Пропуск влаги через бетонный или каменный фундамент всегда будет направлен во внутренние пространства дома, поэтому стеновая сборка должна контролировать естественное поступление влаги внутрь, иначе она обречена на неудачу», – объясняет Колвелл.

Таким образом, когда строители начинают рассматривать варианты изоляции, вопросы управления водными ресурсами, дренажа и воздухо- и пароизоляции должны существенно влиять на уравнение.

Например, стена с деревянным каркасом, утепленная стекловолокном и отделанная гипсокартоном, будет работать только в том случае, если снаружи стены будет применен пароизоляционный слой, говорит Колвелл.

С другой стороны, по словам Тодда, если пористый бетон покрыт паронепроницаемым материалом, влага в конечном итоге будет задерживаться в нежелательных местах.

В результате динамика изоляции и контроля влажности являются очень сложными вопросами строительной науки, которые необходимо решать с умением и опытом.

«В доме необходимо базовое понимание физики воздуха, тепла и влаги», – подтверждает Тодд. «Понимание потока пара и потенциала конденсации также очень важно.Что касается переоборудования подвала, то детали, позволяющие улучшить это пространство, зависят от множества факторов, включая климат, температуру, влажность и материалы ».

Множество материалов
Перед тем, как углубиться в подробности того, как детализировать утепленную подвальную систему для контроля влажности, следует краткий обзор различных изоляционных материалов и подходов к различным типам подвалов.

Несмотря на то, что на рынке представлены буквально сотни продуктов, пятью основными категориями являются пенопласт, изоляция из полиуретановой пены (SPF), стекловолокно, целлюлоза и минеральная вата.В некоторых случаях также может быть эффективным гибрид систем, например Energy Complete от Owens Corning.

Что касается различных типов подвалов, Джон Б. Смит, P.E., глобальный лидер платформ, экологическое строительство, Технический центр Джона Манвилля, Денвер, рекомендует следующее:

Бетон монолитный . Если выбран пенопласт из полиизо или экструдированного полистирола (XPS), то следует использовать SPF для герметизации и изоляции балок обода, хотя менее дорогостоящим вариантом может быть пенопласт с лентой.Другой альтернативой является комбинация проклеенного пенопластом и утеплителя из войлока.

Готовый цоколь. В идеале должна быть установлена ​​внешняя изоляция. Однако, если постоянные объекты, такие как пешеходные дорожки, проезды или внутренние дворики, делают раскопки стены подвала слишком дорогостоящими, тогда пенопласт должен спускаться на несколько футов вдоль внешней стены фундамента, а затем продолжаться в горизонтальном направлении от 3 до 5 футов. Кстати, такой же подход и для защищенных от мороза фундаментов мелкого заложения.

Недостроенный подвал .Как и в случае монолитного бетона, рекомендуется сочетание пенопласта и распыляемой пены или проклеенного пенопластом для герметизации и изоляции стен подвала.

Двойная кирпичная стена с щебнем или бетонным блоком . SPF с закрытыми ячейками – это самый простой способ обеспечить внутреннюю изоляцию и герметичность. Однако Деннис Соколеан, генеральный директор Rinnovo Group, Данвилл, Калифорния, предполагает, что если изоляция установлена ​​на расстоянии не менее 1 дюйма от стены, а на дне «мертвого» пространства используется дренажная система, тогда любой утепления стен подойдет.

Заложенный каменный фундамент . Смит рекомендует тот же подход, что и стена из двойного кирпича, заполненная щебнем, в то время как Socolean предлагает гидроизоляцию и изоляцию снаружи с помощью пароизоляционной мембраны, размещенной по всему полу.

Подчеркивая важный момент о SPF, Колвелл объясняет, что продукт может служить в качестве поверхности для контроля воздуха, воды, влаги и терморегулирования для стены, и при нанесении в больших количествах должен быть покрыт 15-минутным термическим / огнестойким покрытием. барьер.

«В зависимости от деталей, аэрозольная пена может действовать как плоскость дренажа, а также как воздушный барьер», – добавляет Тодд. «Это подход, который применяется в ползунках».

Предлагая другую стратегию изоляции, строитель из Калифорнии объясняет, что поликоцианурат с фольгированной облицовкой, нанесенный на верхнюю половину заливного или блочного бетона, может быть быстрым и эффективным подходом, в зависимости от того, как он крепится. «Он имеет высокое значение R на дюйм и устойчив к влаге, но имеет не очень законченный вид и может соответствовать или не соответствовать местным нормам пожарной безопасности.”

Поскольку этот тип изоляции изготавливается с пароизоляционной поверхностью, ее не следует использовать для всей стены, чтобы избежать захвата влаги.

Управление влажностью
Как уже упоминалось, контроль влажности – для предотвращения нездорового роста плесени и грибка – является огромной проблемой, когда речь идет о надлежащей изоляции подвала.

Для начала строители должны решить проблему управления водными ресурсами, убедившись, что все желоба не повреждены, рассмотреть возможность использования отстойного насоса, если уровень грунтовых вод высокий, и убедиться, что дренажная система фундамента работает должным образом.

Фактически, фундамент создает сложный поток влаги, который необходимо хорошо понимать, чтобы правильно детализировать ограждающую конструкцию здания. Например, говорит Смит, «фундаментная стена должна быть достаточно теплой, чтобы не допустить конденсации влаги, или необходимо снизить влажность воздуха в подвале. Воздух, содержащий влагу, также может проходить через фундамент, поэтому система изоляции должна контролировать поток воздуха, снижать вероятность конденсации и допускать попадание воды ».

В то время как строители традиционно использовали изоляцию из войлока и покрывали ее стеновыми плитами, это больше неприемлемо.Скорее, как объясняет Соколеан, «научные данные показали, что лучший подход – это установка водостойкой изоляции – обычно пенопласта – у бетонной фундаментной стены, в то время как стеновая плита используется в качестве внутренней установки».

Точно так же Смит рекомендует изоляцию из пенопласта или гибридную систему с пеной у основания. «В гибридных системах следует использовать необработанные волокнистые материалы, чтобы позволить системе изоляции высохнуть изнутри», – добавляет он.

Между тем, Колвелл отмечает, что наиболее важным аспектом этой установки является обеспечение непрерывности с воздушным и изоляционным барьером настенной системы.

Следовательно, при использовании SPF он объясняет, что ленточные балки и концы коробов должны быть изолированы и соединены с черным полом первого этажа.

«Использование жестких изоляционных плит с высоким показателем R – полиизоцианурата – еще одно хорошее решение, которое хорошо работает на заливном бетоне с плоской поверхностью», – говорит он. «Использование жесткой доски добавляет второй этап герметизации воздуха. Также следует использовать воздушный герметик из пенополиуретана из комплекта для герметизации жесткой теплоизоляционной панели с черным полом первого этажа, чтобы создать необходимый воздушный барьер и непрерывность теплового барьера.”

Пенопласт: насколько он экологичен?
С чисто внешней точки зрения материалы пенопласта не такие «зеленые», как целлюлоза или, возможно, стекловолокно (которое делается из песка). Пенопласт, будь то полиизоцианурат или полистирол, требует для производства большого количества ископаемого топлива.

«Полиизоцианурат и пенополистирол, как правило, используют менее вредные пенообразователи, чем другие пенопласты, – отмечает Тодд, – а пены с открытыми ячейками, как правило, имеют водную основу, и это хорошо.
Как указывает Колвелл, пенопласт может стать более весомым аргументом в пользу устойчивости с точки зрения того, сколько энергии он сэкономит в течение своего срока службы. На занятой стадии происходит около 94% общего воздействия на окружающую среду дома, поэтому высокие характеристики пены имеют большой вес.

Но необходимы более точные данные о жизненном цикле. Вот отличный пример продукта, который можно было бы извлечь из сторонней оценки жизненного цикла и исследования продолжительности жизни с долгосрочной целью «замкнуть цикл».”

На данный момент, в связи с отсутствием стандартизированных данных LCA, оценивающих экологичность пенопласта, Смит советует разработчикам сравнивать продукты на основе различных переменных, таких как переработанное содержимое, использованная энергия и метод установки.

В конце концов, Тодд объясняет, что не существует серебряной пули, когда дело доходит до изоляции подвала, поэтому каждый проект необходимо оценивать на основе его собственных конкретных переменных, таких как климат, температура, влажность, материалы стен и то, может ли фундамент быть выкопаны и изолированы снаружи.В конечном итоге цель состоит в том, чтобы снизить потребление энергии и потери тепла, одновременно улучшая комфорт в помещении.

Фундамент – Изоляция подвала и подвального помещения

Фундамент дома – это либо подвал, либо плита на уровне пола, либо пространство для подполья, либо любая их комбинация. Глубокие морозы и низкий уровень грунтовых вод часто делают полноценный подвал предпочтительным фундаментом. Тем не менее, пристройки дома часто имеют фундамент для подполья или возводятся на плите.

Если подвал еще не закончен, нужно ли его утеплять?

• Да, если только верхний этаж не изолирован.Даже если подвал используется только для хранения, обогрева и охлаждения, он термически связан с остальной частью дома.

Является ли изоляция пола над подвалом или подвальным помещением альтернативой изоляции фундамента?

• Да, но имейте в виду, что трубы, воздуховоды и оборудование HVAC, расположенное в подвале, необходимо будет изолировать, чтобы обеспечить соответствие требованиям MEC и защитить трубы от замерзания. Иногда их можно сгруппировать на небольшом участке с изолированными стенами, в то время как пол над остальной частью подвала изолирован.

Разве изоляция снаружи не улучшает энергетические характеристики?

• Если в подвале используется пассивная солнечная конструкция со значительным количеством окон, выходящих на южную сторону, будет полезна внешняя изоляция, при условии, что стены подвергаются воздействию солнечной энергии. В типичном подвале экономия энергии незначительна.

Следует ли иметь внутри фундаментных стен пароизоляцию?

• Если используется внутренняя изоляция, ДА. Бетону необходимо дать высохнуть, но влажный подвальный воздух, типичный для лета Среднего Запада, не должен достигать прохладной стены, где он может конденсироваться.Изоляция из войлока, специально разработанная для внутренней части фундаментных стен, имеет перфорированную полиэтиленовую облицовку, которая предотвращает циркуляцию воздуха через войлок, но позволяет водяному пару от стены выходить.

Увеличит ли изоляция фундамента риск проникновения термитов?

• Изоляция фундамента не увеличивает риск проникновения термитов. Если в почве обитают термиты, а в здании используется древесина, существует риск заражения. Наружная изоляция может снизить вероятность раннего обнаружения и препятствовать лечению при обнаружении.

Является ли инспекционная полоса без изоляции фундамента для проверки на наличие термитов – хорошей идеей?

• В некоторых южных штатах с высокой частотой заражения термитами, включая Флориду, Южную и Северную Каролину, Джорджию, Алабаму, Миссисипи, Луизиану, восточный Техас, южную и центральную Калифорнию, Джорджию, Теннесси и Гавайи, изоляция из жесткого пенопласта является обязательной. не допускается контакт с почвой. В других областях требуется зазор в шесть дюймов между верхней частью теплоизоляции фундамента и любым деревянным каркасом для визуального осмотра термитов.

Будет ли гидроизоляция подвергать химическому воздействию изоляционные материалы наружного фундамента?

• Это может случиться. Прочтите и всегда соблюдайте инструкции производителя изоляции и гидроизоляции.

А как насчет гидроизоляции?

Кодексы
• часто требуют гидроизоляции вместо гидроизоляции, если стена примыкает к жилому пространству. Производители некоторых изделий из пенопласта предлагают конкретные рекомендации по гидроизоляции своих пенопластов.

Как долго прослужит наружная изоляция фундамента?

• Правильно установленная изоляция фундамента, внутри или снаружи, должна служить столько же, сколько и изоляция, установленная где-либо еще в здании.

Следует ли защищать пенопластовую изоляцию выше уровня земли?

• Пена выше уровня земли должна быть защищена как от солнца, так и от физических повреждений. Ультрафиолетовый свет ухудшает или разрушает большинство пен. Кроме того, повреждение газонокосилкой, мячами и другим случайным контактом может ухудшить внешний вид и характеристики пены.Обычные материалы, используемые для защиты пены выше класса, включают двух- или трехслойную отделку штукатуркой, эластомерные или цементные покрытия, наносимые кистью, вертикальный виниловый сайдинг, цементную плиту, алюминиевый рулонный материал и панели из стекловолокна.

Увеличит ли изоляция фундамента риск проблем с радоном?

• Радон попадает в дом через трещины и другие отверстия ниже уровня земли. Использование теплоизоляции фундамента должно минимизировать термические нагрузки на фундамент и помочь минимизировать растрескивание, тем самым уменьшая проникновение радона.

Следует ли вентилировать подвесное пространство?

• Кодекс CABO для одной и двух семей требует один квадратный фут вентиляции подвесного пространства на каждые 150 квадратных футов «площади пола». При установке пароизоляции можно использовать рабочие форточки размером 1/10. Теплый влажный летний воздух может конденсироваться на прохладной земле, даже если он покрыт полимерным замедлителем диффузии паров, что увеличивает риск возникновения проблем с влажностью в пространстве для ползания. Предпочтительнее установить пароизоляцию и закрыть рабочие форточки.Если в соответствии с местными правилами требуется вентиляция подвесного пространства, предпочтительнее изолировать пол и установить пароизоляцию. Инкапсуляция, безусловно, лучший способ закрыть пространство для обхода.

Требуется ли противопожарная защита для установленных внутри изоляционных пенопластов?

• Для всех пенопластов требуется тепловая защита, равная ½ дюйма гипсокартона при установке внутри здания, в том числе в подвесном пространстве. Единственным исключением является Celotex Thermaxpolyisocyanurate, который может быть установлен без теплового барьера, если это одобрено местным должностным лицом строительных норм.

Являются ли системы изоляционных бетонных опалубок (ICF) дешевле, чем изолированные бетонные стены?

• ICF могут быть конкурентоспособными, но затраты зависят от проекта.
