Утепление дома снаружи минватой под сайдинг

Типовые системы утепления
Установка каркаса
Закладка теплоизолятора
Защита минеральной ваты
Видео по теме

Типовые системы утепления

В технических альбомах производителей минеральной ваты можно повстречать четыре типа систем утепления фасада, применимых под следующую отделку сайдингом. Две из их предполагают внедрение пиломатериалов для устройства несущей подсистемы, в 2-ух других употребляется железный профиль.

Системы с древесным каркасом более предпочтительны для домов из бруса и построек каркасного типа. Также древесные стойки могут употребляться и на каменных основаниях при отсутствии необходимости проводить выравнивание. Значимый плюс древесного каркаса — низкая цена и доступность пиломатериалов даже в удалённых регионах и обычной процесс сооружения без особенных технологических требований. Минусы тоже есть: ограниченный срок службы, высочайшая теплопроводимость, значимый вес несущей системы.

В железных каркасах может применяться как стандартный покрытый цинком профиль для ГКЛ, так и спец набор изделий для систем НВФ, включающий все нужные элементы для крепления стоек к стенке, их выравнивания и усиления. Профили для ГКЛ, обычно, используют при толщине теплоизолятора до 80 мм, особые системы — при толщине теплозащиты выше 150 мм. Главные плюсы от использования железной подсистемы в способности технологичного и четкого выравнивания, также в более высочайшей итоговой энергоэффективности такового утепления. Невзирая на то что теплопроводимость металла выше, чем у дерева, общая толика консольных креплений значительно меньше, чем в случае с древесными стойками, являющимися прямыми и ярко выраженными температурными мостами.

Монтаж каркаса

В случае утепления каркасных построек главным несущим элементом для пояса теплозащиты и отделки служат стеновые стойки. По мере надобности прирастить толщину теплоизолятора с внешней стороны набиваются брусья горизонтальной обрешётки, меж которыми укладываются дополнительные плиты минеральной ваты.

После чего устраивается защитная оболочка, набиваются вертикальные рейки для крепления сайдинга, за счёт толщины которых формируется вентилируемый зазор — более 30 мм.

Древесная несущая система на каменных основаниях устраивается схожим образом. К основанию стенки ребром крепятся доски шириной 50 мм и шириной, равной нужной толщине пояса утепления. В досках нужно цековать потайные отверстия на одну вторую глубины, потом выполнить крепление анкерными болтами. Для подготовительного выравнивания плоскости подсистемы меж стенкой и досками устанавливают подкладки из монтажных клиньев либо наборов древесных реек различной толщины. После укладки теплоизолятора устраивается защитная оболочка, поверх стоек набивается контррейка, выполняющая роль дистанционной планки для формирования вентзазора. Также может быть устройство перекрёстной системы, в какой за счёт смещения дистанционной обрешётки относительно главных стоек устраняются главные мосты холода.

Крепление стандартного покрытого цинком профиля для ГКЛ осуществляется при помощи прямых подвесов, в качестве стоек обычно употребляют профиль CD-60. Также может употребляться профиль типоразмера WD-50, обычно его используют при толщине теплоизолятора более 100 мм и из него же изготавливают Г-образные консольные крепления. Соединение частей несущей системы производится шурупами LM-11, которые в простонародье называют «клопами».

В специализированных системах употребляется набор регулируемых консольных креплений. Соединение стоек с консолями производится на болтах, чем обеспечивается высочайшая точность позиционирования. Крепление контробрешётки и усиливающих распорок обычно делают шурупами с пресс-шайбой, а если нужно сохранить лицевую плоскость — вытяжными заклёпками.

Установка несущей системы хоть какого типа должен проводиться только после кропотливого расчёта положения стоек либо дистанционных реек, к которым будет производиться крепление панелей сайдинга и торцевых частей. Так, в местах установки вертикальных стыковочных профилей должны размещаться две вертикальные стойки, любая в 200 мм от стыка. Меж ними с шагом 40 см устанавливают горизонтальные перекладины, к которым будет крепиться Н-образный стыковочный профиль. На углах несущие элементы располагают схожим образом, но заместо прямых перекладин последние стойки соединяются Г-образными вставками. Повышенное внимание нужно уделить обрамлению проёмов: его делают прямоугольными рамками, ширина и высота которых определяются в согласовании с требуемым рассветом откосов.

Закладка утеплителя

Основная сложность при утеплении минватой под сайдинг — верно соединять размер плит теплоизолятора и шаг стоек каркаса. В системах НВФ в большей степени употребляют гидрофобизированные плиты плотностью 35–50 кг/м3, а при двухслойном утеплении — 70–80 кг/м3 для внутреннего слоя. Эти материалы имеют стандартную ширину в 60 см, что вызывает определённые трудности.

Для древесных каркасов без смещённой контробрешётки и железных систем НВФ таковой шаг стоек каркаса подходящ под обшивку виниловым и железным сайдингом. Для покрытых цинком профилей ГКЛ и древесных каркасов под обшивку древесным сайдингом шаг стоек следует уменьшить до 40 см либо меньше. Чтоб скорректировать ширину теплоизолятора, есть два варианта: использовать плиты, длина которых кратна 40 см и резать их поперёк, нерационально увеличивая тем число соединений, или уменьшить шаг стоек до 30 см и разрезать стандартные плиты вдоль.

Плотность плит позволяет вставлять их враспор, но из-за значимой высоты пояса теплозащиты требуется обеспечить дополнительное крепление, чтоб исключить усадку теплоизолятора под своим весом. Для утепления каменных стенок в этих целях употребляются тарельчатые дюбели, которые располагают с плотностью 5–6 шт./м2. В каркасных стенках поддержка теплоизолятора осуществляется за счёт тонких (15–20 мм) распорных планок, которые укрепляют меж стойками по мере укладки теплоизолятора на горизонтальных соединениях.

Защита минеральной ваты

Невзирая на то что в вентилируемом пространстве под сайдингом не действуют воздушные потоки значимой силы, минеральную вату нужно оградить от уличной среды. В этих целях употребляются рулонные материалы, именуемые супердиффузионными мембранами. Они не позволяют сквозняку просачиваться в зону размещения теплоизолятора, при всем этом пропускают водяной пар и делают роль гидроизоляции, защищая минеральную вату от конденсированной воды и водяного тумана. Мембраны должны улечся определённой стороной к теплоизолятору, их установка делается в горизонтальном направлении начиная снизу, при всем этом на соединениях следует делать нахлёст верхних полотен на нижние в 10 см, зачем на краях материала имеется соответственная разметка. За ранее мембрана крепится к стойкам каркасной системы степлером, потом прижимается контробрешёткой. Полосы перехлёста непременно необходимо проклеивать специальной липкой лентой.

Защита теплоизолятора с внутренней стороны производится пароограничивающими плёнками, пропускная способность которых определяется расчётом по влагонакоплению пирога стенки. Парозащита размещается под внутренней отделкой и непременно подворачивается на потолок, образуя единый герметичный контур. Из-за этого в утеплённых минватой зданиях непременно требуется организация приточно-вытяжной вентиляции для поддержания концентрации углекислого газа на неопасном уровне.

Муфта комбинированная FV-Plast применяется в системах отопления, подачи горячей или холодной воды. Позволяет соединить пластиковый трубопровод с металлическими элементами: кранами, запорной арматурой, приборами. Не подвержена коррозии, имеет срок службы до 50 лет.

Характеристики

Размер — 32 мм × 1.
Резьба внутренняя.
Тип муфты — разъёмная.
Монтаж — резьба/приваривание.
Основной материал — полипропилен.

Нефтеуловители очистных сооружений
Как происходит проектирование домов и коттеджей

как правильно сделать, видео и фото

Виды минеральной ваты

Минвата – воздухопроницаемый материал, который не дает стенам из дерева плесневеть

Структура утеплителя зависит от сырья и отличается разным направлением волокон, что влияет на свойства материала. Технологически различается пространственное, горизонтально-слоистое, гофрированное или вертикально-слоистое строение.

Минеральная вата бывает трех видов:

стеклянная;
каменная;
шлаковая.

Материал используется для изоляции от утечек тепла сквозь стены, перекрытия. Минвата применяется, чтобы обшить поверхность высокотемпературных промышленных печей, утеплить трубопроводы, площадки аэродромов, насыпи на железной дороге. Также подходит для обшивки фасада и цоколя бревенчатых деревянных домов и служит дополнительной защитой от проникающих шумов.

Физические характеристики минеральной ваты:

Теплопроводность (λ) находится в диапазоне 0,036 – 0,041 Вт/мК. Показатель зависит от плотности и структурной особенности. Пропуск энергии становится больше в процессе работы, т. к. материал намокает и теряет первоначальные качества. Теплопроводность снижается примерно на 40% после трех лет эксплуатации.
Предел термостойкости наступает при достижении температуры +600 – 700°С.
Показатель паропроницаемости равняется единице, если не ставится дополнительный барьер для задержки влажного воздуха.

Шлаковата

Каменная вата

Стекловата

Использование смолы в качестве вяжущего компонента не больше регламента и не превышает 4%. Допускаются вещества, стойко реагирующие на эксплуатационные условия. Целью нормирования является обеспечение содержание вредных компонентов в окружающей среде не больше объема предельной концентрации ядовитых веществ(ПДК).

Каменная

Каменная вата – самый подходящий материал для деревянного дома, так как начинает плавиться при 700 градусах

Изоляция производится методом расплавления горных извергающихся пород, сырьем служат габбро-базальтовые виды и похожие по химическому составу метаморфы и мергели. Коэффициент кислотности служит показателем качества материала и выражает соотношение окислов и кислых оснований. Водостойкость ваты зависит от этого модуля и повышается с увеличением показателя.

Связующие вещества применяются для скрепления волокон:

битумные;
синтетические;
вещества сложного состава;
бентонитовые глины.

Каменная вата относится к негорючим категориям материалов, при достижении +700°С волокна плавятся и распадаются в пыль. Высокая пористость помогает эффективно удерживать тепло, заключенные частицы воздуха содержатся внутри в статическом состоянии. Плотность изменяется от 30 до 220 кг/м3, поэтому физические и механические свойства меняются в зависимости от вида. Жесткие плиты выдерживают воздействие до 700 кг/ кв. м.

Изделия покрываются с одной или двух сторон крафт-бумагой, фольгой из алюминия, стеклохолстом. Материал отличается долговечностью, экологичностью, хорошим пропусканием воздуха, высокими показателями теплоизоляции. Вата выпускается в виде плит и матов, формируется по типу сегментов и цилиндрических изделий.

Стекловолоконная

Стекловата под сайдинг может использоваться в рулонах

Для выпуска стекловаты используется сырье, аналогичное тому, что берется для выделки стекла, допускается применение мелкого стеклобоя. В категорию входит сода, известняк, песок, доломит, бура. Применяются вяжущие полимерные растворы фенол-альдегида с включением мочевины для связки нитей после плавления и раздувания паром.

В температурных отсеках удаляется влага, вата получает твердость. Материал поступает на раскроечный конвейер после охлаждения, где формируются маты или скатываются рулоны. Утеплитель отличается большим объемом из-за внутреннего воздуха, поэтому прессуется для транспортировки и восстанавливает первоначальные объемы после установки в конструкцию.

Стекловата имеет волокна, которые в 3 раза длиннее других видов минеральных утеплителей. Изделия отличаются повышенной прочностью и упругостью, эффективно сопротивляется вибрации, не проседает при работе в конструкции. Распадение волокон начинается при достижении температуры +450°С.

Материал выпускается в виде мягких плит и матов, жестких панелей, выдерживающих нагрузки. На торце изделий предусматриваются шпунты и гребни для надежного соединения без зазоров. Мягкие панели скатываются в рулоны с помощью прессовки. Технология производства предусматривает выпуск стекловаты с защитным слоем из фольги или стеклохолста для препятствия разлета волокон.

Эковата

Эковата не теряет своих свойств при цикличном накоплении влаги и высыхании

Материал представляет собой рыхлый утеплитель светло-серого или серого цвета легкой волокнистой структуры. Для производства используется переработанная макулатура (80%) и пламегасящие нелетучие компоненты, чаще применяется бура и борная кислота, которые являются малотоксичными. Лигин в составе массы работает вяжущим при увлажнении эковаты.

Целлюлозный изолятор стойко переносит открытый огонь, благодаря добавкам, отличается высокими индексами звукоизоляции и сохранения тепла. Материал удерживает до 20% влаги в наружном слое, что мало влияет на теплоизолирующие качества. Эковата легко отдает влагу в окружающее пространство и после высыхания сохраняет заявленные свойства. Плотность составляет показатель 27-65 кг/м3.

Огнестойкость зависит от технологии производства:

умеренная горючесть — Г2;
средняя воспламеняемость — В2;
с умеренным образованием дыма — Д2;
распространение огня на поверхности — РП-1.

Эковата имеет низкую воздухо- и паропроницаемость, увлажняется на 16-18% за трое суток в сырой среде. Материал отличается малой кислотностью и не приводит к коррозии металлов при прямом контакте.

Целлюлозный утеплитель поступает в продажу в спрессованном (в 2-3 раза) виде, запакованный в полиэтиленовую упаковку. Приводится в начальное состояние перед монтажом при использовании воздуходувных механизмов.

Выбор теплоизоляционного материала

Одним из основных требований, которому должен отвечать теплоизолирующий материал для деревянных стен снаружи – паропроницаемость. Измеряется она в мг/(м*ч*Па). Параметр не должен быть ниже, чем у дерева, применяемого при строительстве дома. Если говорить о строении из бруса хвойных деревьев, то его паропроницаемость находится в пределах 0,32 мг/(м*ч*Па). Такие значения характерны для эко- и минеральной ваты.

Пенопласт или пенополистирол для рассматриваемых целей непригодны, поскольку в дереве будут скапливаться влажные пары, что приведет к гниению.

Какая минвата понадобится

Началу работ по теплоизоляции дома предшествует правильный выбор утеплителя. Отдавая предпочтение минеральной вате, внимание уделяют следующим моментам:

тип применяемого сырья. Предпочтение стоит отдавать базальтовой вате, поскольку у нее более высокие эксплуатационные характеристики. К тому же материал является экологичным, хоть и стоит дороже;
плотность. Поскольку на утеплитель не будут возлагаться нагрузки, показатель может составлять 40 кг/м³;
толщина. Она определяется толщиной стен, материала, а также зависит от региона, где планируется проведение теплоизоляции.

Для российских регионов толщина минваты может иметь следующие значения:

Сибирь – 30 см;
Урал – 25 см;
Центр, Дальний Восток, Северо-запад – 20 см;
Юг – 15 см.

Минеральная вата реализуется в виде плит и рулонов. Если речь идет об утепление дома под дальнейшую отделку сайдингом, то для удобства предпочтение стоит отдавать первому варианту утеплителя.

Плюсы и минусы минваты

Минераловатный утеплитель обладает рядом преимуществ:

звуко- и теплоизоляция;
высокая прочность;
негорючесть;
экологическая чистота;
удобство монтажа;
надежность и долговечность.

Но, как и у любого другого материала, не обошлось без недостатков. У минваты он один: при чрезмерной влаге теплоизоляционные свойства снижаются, что указывает на обязательную пароизоляцию.

Преимущества и недостатки использования минеральной ваты

Чтобы минвата не накапливала влагу, на нее под сайдинг укладывается гидроизоляция

Минвата используется не только для утепления деревянного дома под сайдинг, но и для изоляции трубопроводов и оборудования с большой температурой. Это становится возможным, благодаря высокому пределу огнестойкости. Структура матов позволяет применять минеральную вату, чтобы утеплять криволинейные конструкции.

Положительные свойства материала:

низкая теплопроводность за счет волокнистого строения;
эффективная теплоизоляция;
высокая паропроницаемость;
устойчивость к повреждению;
долговечность;
простота монтажа, позволяющая выполнить изоляцию своими руками.

Есть у материала недостатки. Производители характеризуют минвату как изоляцию, пропускающую влагу, но не накапливающую ее. Материал отличается свойством удерживать воду внутри, что снижает его характеристики. Необходимо делать гидроизолирующую прокладку. Некоторые виды ваты содержат в составе гидрофобизирующие добавки, снижающие впитываемость.

Чем вашему дому может повредить конденсат?

На примере деревянного сруба, утепленного минеральной ватой вред от конденсата, выглядит следующим образом: пары проходят через дерево. Так как точка росы, в которой газообразный пар превращается в жидкость, находится в утепляющем слое, то пары в виде конденсата оседают и аккумулируются в утеплителе. Он намокает, зимой эта влага замерзает.

Вместо утепления хозяева получают ледяной компресс, который препятствует выходу паров, что приводит к загниванию стен, ухудшению микроклимата внутри дома, образованию плесени и грибка. В свою очередь, плесень и грибок — причина многих заболеваний дыхательной и иммунной систем человека — в первую очередь аллергий и астмы. Главная задача пароизоляционного слоя — не дать пару проникнуть в утеплитель.

Инструменты и материалы

Требуются специальные инструменты и приспособления, чтобы сделать утепление дома снаружи минватой под сайдинг. Материал заготавливается исходя из положенного количества слоев. Берется слой гидроизоляции, в его качестве используется оклеечный материал, например, рубероид. Защита от влаги делается обмазочной — используется битум или современные составы для работы.

Следующий материал — минвата. Для цоколя применяется каменная вата или стекловолокнистая разновидность. Потребуется металлический профиль, на котором нужно крепить сайдинг. Для фиксации к кирпичному основанию, пеноблоку или газобетону используются метизы.

Потребуются инструменты:

монтажный нож с запасными лезвиями;
строительный уровень, рулетка;
электрический перфоратор, дрель, болгарка;
кисть для отделки битумом.

Не рекомендуется делать каркас из бруса, т. к. материал напитывает влагу и может изогнуться со временем. В качестве отделки берется сайдинг.

Монтаж сайдинга

По завершении устройства теплоизолирующего пирога можно приступать к монтажу обшивки:

Сначала устанавливают угловые элементы, которые крепятся жестко. При этом можно не учитывать изменение формы в процессе воздействия высоких температур. В местах обвязки различных плоскостей (зачастую в зоне откосов) их следует вставлять друг в друга или соединять под углом в 45 градусов.
Перед оконными проемами и в нижней части каждой стены крепят стартовые элементы, которые обеспечивают тесное примыкание сайдинга к цоколю дома. При этом если длина стен больше максимального размера полосы обшивочного материала, то устанавливают соединительный элемент (только в вертикальном положении).
После монтажа всех угловых деталей можно приступать непосредственно к обшивке стен. Для этого подогнанную по длине или сплошную панель помещают в угловые составные части и фиксируют к каждому профилю самонарезающими шурупами по металлу. Установку следует осуществлять от стартовой планки по направлению снизу вверх. В нижней части каждая последующая панель помещается в паз предыдущей, а в верхней части фиксируется посредством саморезов, которые должны крепиться точно по центру отверстия для фиксации.
Последняя панель монтируется после установки финишной планки.

Утепление цоколя в доме снаружи

Цоколь лучше утеплять пеноплексом – влагонепроницаемым материалом

Фундамент брусового дома непосредственно контактирует с грунтом и строением, поэтому передает на сруб влажность и низкую температуру. Точка росы смещается внутрь цоколя при устройстве теплоизоляции внутри, в подвале или под полом повышается влажность, образовывается сырость и плесень. Наружная правильная изоляция исключает образование росы снаружи и внутри, дополнительно защищает плоскость от действия солнца, дождя, снега, ветровых нагрузок.

Изоляция цоколя делается одновременно с возведением дома, но не всегда защита выполняется вовремя. Чтобы сделать теплоизоляцию после окончания строительства дома, нужно откапывать фундамент и делать рядом траншею. Утеплитель вместе с сайдингом создадут дополнительную толщину, которая станет значительно выступать за пределы цоколя.

Стены деревянного здания не промерзнут, т. к. цоколь не будет передавать им холод. Бактерии, микробы, грызуны не живут в базовом слое изоляции из минеральной ваты. Оптимальный внутренний микроклимат создается в помещении подвала, если фундамент является для него ограждающей конструкцией. При этом пол в жилом помещении не охлаждается и сохраняет комфортную температуру.

Нюансы

Если наружное утепление минватой выполняется для кирпичного здания, вместо слоя гидроизоляционного материала можно использовать жидкую гидроизоляцию. Этот материал внешне напоминает краску, наносится с помощью кисти или пульверизатора.

В некоторых случаях сначала выполняется крепление минваты к дому, а уже после выставляется обрешетка для монтажа сайдинга. Этот вариант применим в случаях, когда используются рулонная форма утеплителя, и его толщина до 7 см. В противном случае возникают сложности с надежностью крепления стояков обрешетки к стене. Этот метод считается наиболее трудоемким, требует наличия навыков работы с материалом, поэтому и применяется достаточно редко.

Важно работать только в сухую погоду. Минеральная вата плохо поддается высыханию, поэтому необходимо исключить ее намокание. Рекомендуется закрывать конструкцию с утеплителем из минваты сайдингом сразу же.

Внутреннее утепление стен и определение точки росы

Проводить подобные манипуляции в деревянном доме нежелательно, так как благодаря физическим свойствам натурального дерева, имеющаяся точка росы переместится внутрь жилых помещений. Это неминуемо приведет к застою влаги и конденсата на холодных деревянных поверхностях. Однако если другого выхода нет или все иные варианты уже перепробованы, то следует обустроить правильную вентиляцию в виде нескольких зазоров и пароизоляцию.

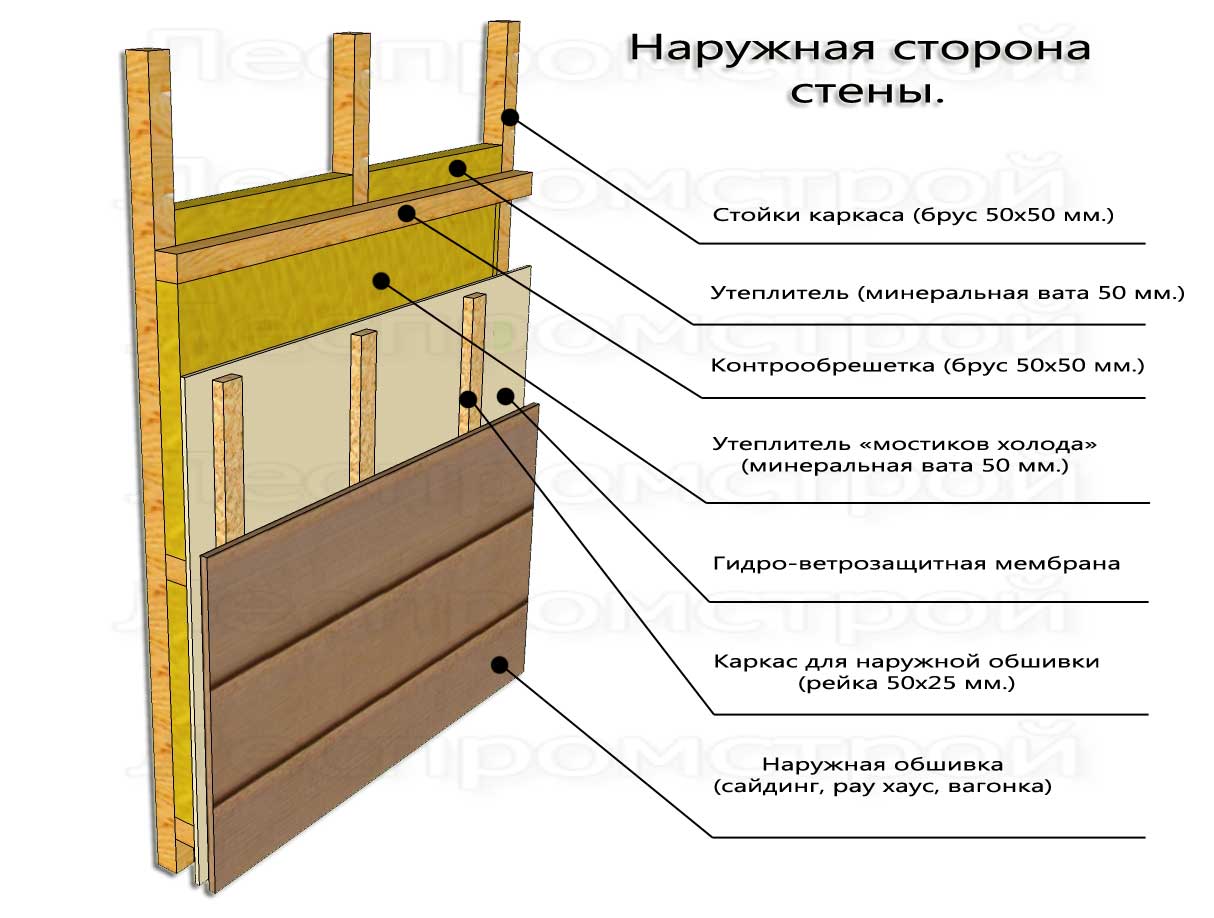

Создаваемый пирог будет выглядеть таким образом:

отделка внутри помещения;
зазор вентиляции не более 3 см;
пароизоляционный слой;
утеплительный материал;
гидроизоляция;
еще один зазор вентиляции;
стена дома.

Стоит обратить внимание на то, что чем больше слой используемого утеплителя, тем меньший перепад понадобится для того, чтобы вновь образовался конденсат на деревянной поверхности. Для образования необходимых условий вентиляции, понадобится просверлить несколько отдушин (не более сантиметра) на некотором расстоянии друг от друга.

Утепление под штукатурку

Если планируется уложить утеплитель под штукатурку, то все предстоящие манипуляции следует разделить на несколько основных этапов.

Их выделяют всего три:

Укладка теплоизоляционного материала.
Проведение армирования.
Нанесение декоративной отделки.

В первую очередь проводится монтаж планки или цокольного профиля, который будет исполнять роль направляющей для первого рулона минваты. С ее помощью можно регулировать необходимый зазор между стеной и укладываемым материалом. Также планка не позволит грызунам добраться до основного материала. Профили также не дадут произвести деформацию штукатурки в дальнейшем и состыковать ее по швам. Далее крепится армирующая сетка шириной в 20-30 см. Ее нижний край подворачивается сразу после окончания приклеивания арматуры на минвату. Подобные действия сделают конструкцию монолитной. Для фиксации понадобится клееармирующий состав штукатурки.

Для декорирования минваты могут быть использованы несколько разновидностей штукатурки:

на силиконовой основе;
акриловой;
минеральной;
силикатной.

После полного высыхания слоя, состоящего из штукатурки, можно произвести окрашивание ее поверхности.

Порядок действий при утеплении деревянного дома с наружной стороны под сайдинг

Поверхность стен бревенчатого дома, необходимо несколько раз обработать при помощи антисептических средств. Торец дома обрабатывается с особой тщательностью, так как именно оттуда начинает размножаться грибок. Подобные манипуляции проводятся в теплый и ясный день, так как по окончании манипуляций поверхности понадобится несколько дней для того, чтобы полностью высохнуть. Особое внимание уделяется углам и нижнему венцу постройки.
Паропроницаемый материал прикрепляется к поверхности стены при помощи строительного степлера. Стоит обратить внимание на то, что глянцевая сторона используемого материала должны быть направлена в сторону утеплителя. Все стыки делаются внахлест и проклеиваются скотчем. На нее крепится обрешетка с диаметром бруса, равного толщине используемого утеплителя. Если укладывать материал враспор, то вспомогательные крепежные элементы не понадобятся.
Между брусками следует уложить маты теплоизолятора, поджимая их. Если присутствует необходимость, то их можно слегка обрезать при помощи канцелярского ножа. Фиксация рейками понадобится в том случае, если утеплительный материал имеет недостаточный показатель жесткости и плохо держится внутри каркаса. При помощи анкерных гвоздей производится окончательное закрепление.
Если планируется уложить одновременно несколько слоев теплоизоляционного материала, то делать это следует внахлест таким образом, чтобы первые швы были не видны. Все работы, направленные на утепление дома из бруса с наружной части при помощи минваты и без росы, должны проводиться в защитной одежде с использованием респиратора.
Мембранная пленка фиксируется поверх утеплителя (во внешнюю сторону). Стыки делаются внахлест и проклеиваются скотчем.
После следует приступить к монтажу системы принудительной вентиляции каркаса. Для этого понадобятся бруски, которые помогут создать необходимый зазор между утеплителем и фасадом дома (примерно 5 см). Для крепления брусков используются саморезы. Подвесы для профиля понадобятся только в том случае, если стены не ровные, что позволит самостоятельно регулировать зазор до каркаса.
Крепление производится исходя из приведенной производителем технологии. В качестве облицовочного материала используется брус, блок-хаус, металлопрофиль, виниловый сайдинг.

Порядок монтажа плит с укладкой пароизоляции, утеплителя и гидроизоляции

Монтаж системы утепления всегда начинают с подготовки фасада — очистки, демонтажа выступающих коммуникаций и отливов, ремонта поврежденных участков.

По подготовленной поверхности расстилают пароизоляционную пленку, одновременно закрепляя ее скобами к стене, проклеивая скотчем места соединения полотнищ, края.
Выстраивается несущий каркас.
Между стоек каркаса укладывается враспор утепляющая плита и крепится дюбель-винтами.
Расстилается диффузионная мембрана, закрепляется степлером, швы и края проклеиваются двусторонним скотчем.
Монтируют контррейку для крепежа сайдинг-панелей.
Выполняют монтаж навесного фасада.
Монтаж сайдинга ведут снизу вверх, начиная с угловых, соединительных и, цокольных планок и обрамления проемов окон и дверей. Панели сайдинга вставляют в пазы левой панели и защелкивают на соединительную планку нижней панели. В последнюю очередь крепят финишную панель под софитом карниза.

Способы укладки гидроизоляционного материала

Смонтировать пленки для паро-гидроизоляции на фасад можно двумя способами:

Раскатывая рулон горизонтально от цоколя дома с одновременным закреплением скобами степлера. Следующий слой пленки укладывается внахлест.
При небольшой высоте строения пленку легче крепить вертикально.Оба способа гарантируют защиту теплоизоляции от влаги при проклейке всех стыков специализированным двусторонним скотчем.

Когда нужна пароизоляция и гидроизоляция?

Пароизоляция требуется в тех конструкциях, где высока паропроницаемость стены и теплоизолятора. Например, при утеплении панельного дома пенополиуретаном пароизоляция не нужна, а для вывода водяного пара потребуется система принудительной вентиляции, чтобы не получить в доме повышенную влажность, а с ней — плесень и грибок. Кирпичный дом уже потребует устройства пароизоляции.

Гидроизоляция под сайдинг в чистом виде не нужна совсем. Для того, чтобы пары влаги из атмосферы не попали вглубь теплоизоляционного слоя нужна пароизоляция. Но для того, чтобы конденсат, скопившийся на ней, вывести наружу, между облицовкой и утеплителем устраивают вентилируемый зазор шириной не менее 40 мм.

И здесь действует второй враг мягких ватных утеплителей — ветер. Чем выше здание, тем больше скорость ветра в вентзазоре, тем скорее растреплется мягкие плиты и маты.

Чтобы этого не произошло, наружную поверхность теплоизоляционного материала защищают влаговетрозащитной пленкой или более технологичным материалом — специальной мембраной. Существуют также утеплители с кашированной наружной поверхностью — защищенной от выветривания тканевым или пленочным слоем на производстве.

Китай Теплоизоляционная плита Сайдинг Производители Поставщики Фабрика

Внутренний код продукта: QZ-602

Описание продукта

90 015

Название продукта

теплоизоляционная плита сайдинг
Материал поверхности	Оцинкованный лист Al-Zn
Основной материал	Жесткий пенополиуретан
Материал дна	Жесткая влагостойкая бумага из алюминиевой фольги
Толщина	16 мм/20 мм/25 мм
Длина	2000 — 6000 мм/подгонянный
Ширина	383 мм
Уровень огнестойкости	Уровень Б
Цвет	Однотонный, кирпичный, каменный, деревянный, мраморный или индивидуальный
Преимущество	Огнестойкий, водонепроницаемый, теплоизоляционный, звуконепроницаемый, Сейсмостойкий, экологически чистый, огнестойкий и простой в установке.
Использование	Отель, Вилла, Квартира, Здание, Больница, Школа, Торговый центр, Внешний, Внутренний, Кровля, Сборный дом.

Структура продукта

Существует множество цветов и рисунков металлических резных панелей, в основном серии кирпичных узоров, серии плоскостей, серии пулевидных покрытий, серии гофрированных и т. д. . Среди них серия гофрированных узоров имеет множество цветов на выбор, таких как розово-фиолетовый, светло-серый, светло-бежевый и т. д., которые могут удовлетворить потребности большинства архитектурных цветов.

Установка продукта

В сайдинге из теплоизоляционных плит используется метод подвески на киле, метод сборки прост и практичен и не ограничен сезонными условиями. Он очень безопасен и удобен в установке и использовании и подходит для всех сезонов. Эта инновационная декоративная панель для наружной изоляции подчеркивает ее безусловные преимущества.

PRODUCT Advantage

По результатам измерений, испытаний на огнестойкость и других экспериментальных данных можно сделать вывод, что сайдинг из теплоизоляционных плит имеет следующие преимущества:

Легкая сейсмостойкость: металлические резные панели легкие и прочные

Водонепроницаемость: Сочетание стального листа и полиуретана делает лист водонепроницаемым

Экологичность и декоративность : Зеленая и не загрязняющая окружающую среду плита

900 02 Звукоизоляционный лист : Обладает хорошими звукоизоляционными свойствами

Изоляционные легковоспламеняющиеся: полиуретановые сэндвич-панели с классом огнестойкости B

Применение продукта

сайдинг из теплоизоляционных плит широко используется, будь то в сельском хозяйстве или муниципальных зданиях, металлические резные панели играют огромную роль. Курятники, фермерские дома, временные домики в поле и временные стоянки в промышленной сфере, общественные туалеты в сфере муниципального строительства, будки уличной охраны и т.д. – все это изготавливается из металлических резных панелей в качестве строительных материалов.

Упаковка и транспортировка

(1) Размер шкафа для плат:
Обычно требуется 5,8 м для 20-футового шкафа,
В соответствии с потребностями клиентов общая длина 40-футового шкафа составляет менее 11,8 метров
(2) Информация о загрузке: 901 97 Размер и спецификация 20-футового небольшого шкафа составляют около 5,898 × 2,352 × 2,385 м, а уровень сборки составляет около
1300 (без запасных частей)
40 больших шкафов (высокий шкаф): 12,032 × 2,352 × 2,69м, около 3300 кв.м (без учета запасных частей)

FAQ

Вы производственное предприятие или торговая компания?

Мы фабрика по производству. Вы можете посетить нас в любое время.
Цех имеет полную современную систему оборудования для изготовления стальных конструкций и панелей. Таким образом, мы можем убедиться, что хорошее качество, а также конкурентоспособная цена.
2. что вы можете купить у нас?
Теплоизоляционный сайдинг, металлические резные панели, изоляционные плиты, наружные стеновые панели, металлические изоляционные декоративные плиты, полиуретан и т. д.
3. Предлагаете ли вы услуги по установке?
Мы предоставим вам подробный строительный чертеж и руководство по строительству, которые помогут вам шаг за шагом возвести и установить здание.
4. Какое время доставки?
Срок поставки зависит от размера и количества здания. Как правило, в течение 30 дней после получения платежа. И частичная отгрузка допускается для больших заказов.
5. Вопрос: какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, CIP, экспресс-доставка；
Валюта принятого платежа: USD, EUR, JPY, AUD, CNY;
Тип принятого платежа: Т/Т, Л/К;
Разговорный язык: английский, китайский, испанский, японский, португальский, немецкий, арабский, французский,

русский, корейский, хинди, итальянский

6. Как насчет контроля качества?

Наша продукция прошла сертификацию CE, ISO и SGS.

Hot Tags: сайдинг из теплоизоляционных плит, Китайские производители сайдинга из теплоизоляционных плит, поставщики, фабрика, холодильная камера из пуфовых панелей, сайдинговые панели из белой стали, пенопласт с закрытыми порами, изолированные декоративные стеновые панели, изоляционная плита для фундамента, перфорированный сайдинг

Сплошная изоляция из минеральной ваты — Blakeley Manor — Building Innovations

Практический пример: опубликовано 7 апреля 2018 г. | Обновлено: 13 марта 2019 г. | | Сиэтл, Вашингтон | 925049417

Категория
список категорий
Тип здания
Многоквартирный дом 9 0246
Инновация
Непрерывная наружная изоляция из минеральной ваты
Юрисдикция
Сиэтл, Вашингтон
Посылка
925049417
Официальные лица
Каве Аминян | Отдел планирования и развития
Команда
Каве Аминян | утверждающий-официальный Сэм Паккард | Дизайнер Эми Хартвелл | Дизайнер Брент Палмасон | владелец Поль Тессье | Другое Пэт Дауни | Другое Райан Фостер | Майкл Аоки-Крамер | Андеррайтер | builder

Проект Blakeley Manor был одним из нескольких подобных проектов, состоящих из полной реконструкции наружных стен для улучшения характеристик ограждающих конструкций существующего 4-этажного 70-квартирного жилого комплекса для престарелых, принадлежащего и управляемого Управлением жилищного строительства Сиэтла (SHA). Существующая облицовка наружных стен из штукатурки, установленной на проволочной решетке и строительной бумаге, была удалена и заменена инновационной сборкой новой фанерной обшивки, непрерывной изоляции из минеральной ваты более высокой плотности, покрытой фиброцементным сайдингом, чтобы обеспечить 1-часовую огнестойкость как «снаружи внутрь», так и между этажами. Это было рассмотрено и одобрено посредством запроса на изменение кода.

Проект модернизации был выполнен для улучшения гидроизоляционных, воздухонепроницаемых и тепловых характеристик стенового узла. Тем не менее, неожиданная интерпретация Seattle DCI требовала, чтобы стена соответствовала 1-часовой огнестойкости как изнутри наружу, так и снаружи внутрь, поэтому команда дизайнеров изменила свою первоначальную сборку, убрав 2 × 4 вертикальных полосы обшивки и установив непрерывный слой изоляции из минеральной ваты более высокой плотности толщиной 1 ¼ дюйма поверх жидкого WRB / AB и фанерной обшивки. Их инновационный подход повышает пожарную безопасность и обеспечивает потенциальное улучшение тепловых характеристик. Чтобы получить одобрение, они отправили запрос на изменение кода, чтобы показать, что их альтернативный метод соответствует целям и задачам кода для этого проекта.

Код Требование	Путь соответствия
Строительные нормы и правила Сиэтла 2006 года, раздел 720 “Огнестойкие сборки”, подраздел 721.6 “Деревянные сборки”	Запрос на изменение кода с анализом, показывающим, что предлагаемый вариант сборки был эквивалентен 1-часовой номинальной стене, рассчитанной снаружи внутрь
Строительные нормы и правила Сиэтла 2006 г., разделы 104.9 и 104.10	Позволяет использовать альтернативные материалы, системы и методы, не предусмотренные нормами, для обеспечения эквивалентного решения.

RDH в качестве Архитектора записи представила анализ кода, утверждая, что предлагаемая нами альтернатива сборки с непрерывной изоляцией из минерального волокна вместо прерывистой изоляции была эквивалентна 1-часовой номинальной стене, рассчитанной снаружи внутрь и между этажами. GGLO как архитектор проекта, который представил все предыдущие совместные проекты RDH/GGLO SHA для получения разрешения, запланировал встречу с г-ном Кавехом Аминяном из города Сиэтл DCI. Присутствовали Сэм Паккард из RDH и Эми Хартвелл из GGLO. Запрос на изменение кода (CMR) был представлен и обсужден на первом заседании и получен г-ном Аминяном для дальнейшего рассмотрения SDCI. На последующем совещании с Эми Хартвелл из GGLO CMR был одобрен с дополнительным условием, согласно которому для повышения огнестойкости стеновой сборки они увеличивают плотность предлагаемой изоляции из минерального волокна с 4,4 фунта на кубический фут до 8,0 фунта на кубический фут9.0003 Площадь: 60142 футов ²

Проект Blakeley Manor состоял из полной реконструкции наружных стен существующего 4-этажного 70-квартирного доступного жилья для престарелых, принадлежащего и управляемого Управлением жилищного строительства Сиэтла (SHA), для улучшения гидроизоляции, воздушного барьера и тепловых характеристик. Существующая огнестойкая облицовка наружных стен из штукатурки, установленной на проволочной решетке и строительной бумаге, была удалена до каркаса из деревянных стоек. Он был заменен инновационной сборкой, состоящей из непрерывной изоляции из минеральной ваты более высокой плотности, покрытой фиброцементным сайдингом Rainscreen. Это была одна из нескольких аналогичных реконструкций конвертов, которые RDH и GGLO ранее завершили для портфеля жилья для пожилых людей SHA. Тем не менее, во время предыдущего проекта их типичная конструкция сборки стены, состоящая из добавления фанерной обшивки для структурного сдвига, наносимого жидкостью WRB / AB, полос обрешетки 2 × 4 и фиброцементного сайдинга к существующей конструкции деревянного каркаса, была признана «неудачной» после проверки города: из-за разрыва фрикционной изоляции между вертикальной обшивкой 2 × 4 невозможно было достичь расчетной 1-часовой номинальной внешней стены с внешней стороны без добавления наружной гипсовой штукатурки типа «X». эм обшивка.

В более раннем проекте команда добавила наружную гипсовую обшивку в нескольких областях в полевых условиях, чтобы добиться соответствия требованиям. Затем для проекта Blakeley Manor они предложили модификацию кода, специально разработанную для повышения огнестойкости стенового узла и обеспечения минимального 1-часового рейтинга как с внутренней, так и с внешней стороны, что требуется для зданий более 3 этажей без спринклерной системы пожаротушения. См. детали, изложенные в прилагаемом письме с запросом на изменение норм, но подведем итог: они получили подтверждение эквивалентности номинальной одночасовой огнестойкости, рассчитанной как с внутренней, так и с внешней стороны, путем обеспечения непрерывной изоляции из минерального волокна поверх жидкого WRB / AB и фанерной обшивки, создавая непрерывную более огнестойкую сборку. Вместо 2×4 вертикальных полос обрешетки облицовка удерживается на месте с помощью гвоздей, вбитых через обвязочные полосы 1×3 дюйма, через изоляцию и в существующие деревянные стойки за изоляцией (согласно рекомендации производителя). От производителя был предоставлен отчет, показывающий способность минеральной ваты выдерживать гравитационные нагрузки и прогибаться под действием силы тяжести до 30 фунтов/кв.м. ступня. Цель предлагаемой сборки состояла в том, чтобы улучшить общие тепловые характеристики наружной стены за счет добавления непрерывной изоляции из минеральной ваты, обеспечивая при этом требуемую огнестойкость. После обсуждения с DCI команда также согласилась увеличить плотность минерального волокна с 4,4 фунта на кубический фут до 8,0 фунта на кубический фут, чтобы обеспечить дополнительную противопожарную защиту.

SHA как долгосрочный владелец недвижимости заинтересован в долгосрочной эксплуатации зданий, которыми он владеет и управляет. Таким образом, при ограниченном бюджете и финансировании компания пытается использовать качественные строительные компоненты, надлежащую детализацию для гидроизоляции, характеристик воздушного барьера и тепловой эффективности. Процесс сравнительного анализа энергопотребления, а также исследование прошлой и текущей эффективности зданий SHA проводится SHA и Rich Krug совместно с городскими властями Сиэтла. Предварительный обзор показывает, что окончательные выводы не могут быть сделаны до тех пор, пока не будут рассмотрены другие переменные. Например, несмотря на то, что во всех проектах были улучшены стены и окна, в большинстве из них не была проведена повторная кровля с дополнительной изоляцией, а также не была обеспечена непрерывность воздушного барьера системы наружных стен, интегрированной с крышей. Другой важной переменной является влияние на данные выхлопных газов из ванных комнат и кухонь. Предварительно в некоторых случаях оказывается, что некоторая теоретическая экономия энергии выбрасывается наружу. Следующий проект включает в себя, помимо сборки стены, описанной в этом документе, повторную крышу с невентилируемой сборкой и добавленной изоляцией R-50, а также детали для поддержания непрерывного воздушного барьера от стены до крыши. SHA также изучает возможность финансирования установки ERV/HRV.

С тех пор проектная группа применила тот же CMR и сборку стен еще в 2 завершенных проектах и 3 проектах в стадии проектирования или только что начатом строительстве.

Саргорстрой
