Колодцевая кладка – многослойное утепление стен

Система трехслойных стен – это многослойная конструкция, которая состоит из основания, утеплителя и материала облицовки. Главным несущим элементом системы является основание – монолитный/сборный железобетон, бетонные, керамические, природные, силикатные блоки/камни, силикатный или керамический кирпич. В качестве теплоизолятора можно использовать как минераловатные утеплители на основе базальтовой ваты, так и пенополистирол, а для облицовки – кирпич (силикатный, керамический), силикатные, бетонные, керамические блоки правильной формы или природные камни.

Многослойные стены: как выбрать утеплитель?

Широкий ассортимент современных теплотехнических решений позволяет не только построить теплый дом, но и обеспечить комфортные условия проживания. Главное при выборе утеплителя – обеспечить оптимальный температурно-влажностный режим и предусмотреть звукоизолирующие функции.

Популярные решения:

минеральная вата – отличное решение для утепления трехслойных стен

1) Минеральная вата – долговечный, огнестойкий, паропроницаемый («дышащий»), экологически чистый материал с низким коэффициентом теплопроводности. Современным решением в строительстве признаны легкие гидрофобизированные плиты КАВИТИ БАТТС известного бренда Rockwool из каменной ваты, которые хорошо поглощают звук, плохо проводят тепло, препятствуют распространению огня, обеспечивают благоприятный микроклимат внутренних помещений и позволяют значительно сократить затраты на отопление и кондиционирование.

2) Плиты из стеклянного штапельного волокна – негорючий, огнестойкий, паропроницаемый, экологически безвредный материал с хорошими влагоотталкивающими свойствами, устойчивый к химическим реагентам и температурным перепадам.

Обратите внимание! Стекловата немного уступает минеральной вате по коэффициенту теплопроводности, но привлекает дешевой стоимостью. Популярным решением в создании трехслойных стен является линейка продукции URSA – плиты П-20 – П-45 (для стен из блоков и камней) и П-85 (для железобетонных панелей).

Пеноплекс стена – незаменим для утепления стен в условиях повышенной влажности

3) Пенополистирол – недорогой, легкий в обработке и простой монтаже утеплитель, который позволит значительно сократить толщину стен.

Для «колодезной кладки» рекомендуется использовать ПЕНОПЛЭКС СТЕНА – плиты из экструзионного пенополистирола с отличными теплоизоляционными свойствами и длительным сроком службы.

К недостаткам пенополистирола относится малая паропроницаемость, поэтому при выборе утеплителя рекомендуется провести расчеты по кратности с учетом повышения влажности во внутренних помещениях и материалах стен из-за недостаточного воздухообмена.

Кроме того, при монтаже материала рекомендуется в уровне перекрытий предусмотреть противопожарные рассечки шагом 4 м.

Система трехслойных стен: особенности монтажа

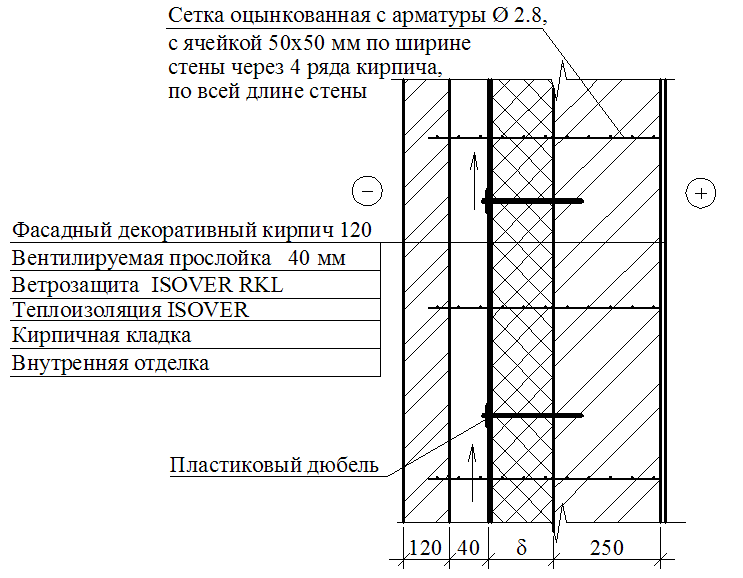

схема трехслойной кладки

Теплоизоляция ограждающей конструкции с использованием системы трехслойных стен состоит из трех этапов:

• устройство основания;
• монтаж утеплителя;
• внешняя кирпичная кладка.

Главное при теплоизоляции ограждающей конструкции с использованием технологии создания многослойных стен – помнить, что эффективность утепления зависит не только от точного соблюдения последовательности работ. Обязательно изучить и учесть при выполнении работ известные нюансы монтажа:

Устройство основания.

Порядок работ на этом этапе зависит от стадии строительства:

1) если возводится новая стена, то необходимо завести в горизонтальные швы кладки гибкие связи;

2) если ограждающая конструкция утепляется, то часть гибкой связи потребуется закрепить в бетон.

Важно! При выборе плит КАВИТИ БАТТС или утеплителя Басвул Лайт 45 рекомендуется устанавливать гибкие связи диаметром 4 мм на глубину 50 мм из расчета 4шт/м

2. Для продукции URSA рекомендуется использовать стекло- или базальтопластиковую арматуру с подвижным фиксатором, а при выборе ПЕНОПЛЭКС СТЕНА подвижный фиксатор не требуется.

Монтаж теплоизоляции.

Теплоизоляция Rockwool и URSA монтируется на гибкие связи и прижимается фиксирующими пластинами. Пенополистирол необходимо закрепить к внутренней несущей стене с использованием клеевого состава, а части трехслойной кладки (внутреннюю, наружную) связать гибкими связями или вязальной проволокой – закладными деталями шагом 750 мм.

Главное при выборе минераловатных утеплителей – обеспечить вентилируемый зазор, создать парные вентиляционные продухи в лицевой кладке или закрепить пароизоляцию. Для ПЕНОПЛЭКС СТЕНА необходимо создать рихтовочный зазор и заполнить пространство между утеплителем и внешней кладкой сухим песком. Последний этап работ – внешнюю кирпичную кладку рекомендуется выполнять с использованием жестких и гибких связей.

Купить утеплители для устройства многослойных стен по самым лучшим ценам можно у нас в компании. Удачного вам утепления!

виды технологий, преимущества и недостатки

Один из способов улучшить показатели теплоизоляции возводимых стен – использовать кирпич с утеплителем внутри. Это также поможет сэкономить на объеме используемых стройматериалов и понизить уровень шума в жилище. Снаружи постройка будет иметь презентабельный вид благодаря использованию для облицовки специальных сортов кирпича.

Содержание

1. Выбор утеплителя
2. Минеральная вата
3. Пенополистирол
4. Насыпные утеплители
5. Виды кладки стен с утеплителем внутри
6. Облегченная колодцевая кладка
7. Устройство трехслойной стеновой конструкции
8. Необходимые инструменты и материалы
9. Технология строительства стен с утеплителем внутри

Выбор утеплителя

Утепление кирпичной стены внутри минеральной ватой

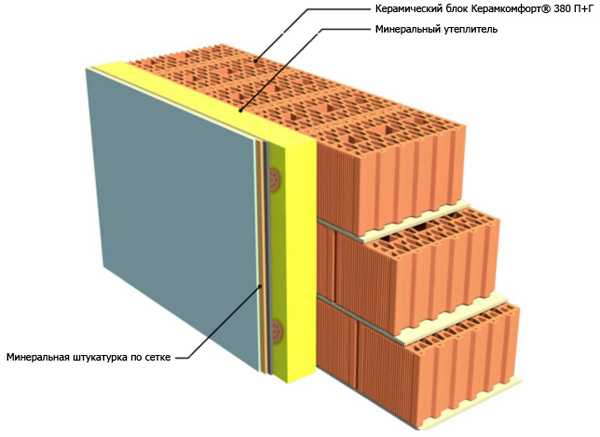

Наилучшими эксплуатационными качествами будет обладать слоистая кладка с использованием эффективного внутреннего утеплителя. К нему предъявляется ряд требований. Во-первых, в соответствии с нормами пожарной безопасности, материал должен быть негорючим. Во-вторых, он должен обладать теплопроводностью, достаточной для защиты внутренних помещений при наиболее низких зимних температурах, характерных для местности. Значение этого параметра указывается на упаковке или в прилагаемой документации. При сравнении с температурными минимумами региона можно определить, насколько толстый слой утеплителя потребуется. Также необходимо, чтобы материал хорошо пропускал пар. В противном случае капельки воды будут накапливаться в его толще, а это понижает теплопроводность.

Минеральная вата

Постройки утепляют разными материалами, имеющими в составе минеральные волокна. Производят их посредством центрифугирования базальта или стекла, прежде подвергнутых плавке. Привлекательными эти материалы делают огнестойкость и отличные теплоизоляционные свойства. Последние обусловлены пористой структурой утеплителя. Единственный недостаток минваты – восприимчивость к сырости. Из-за этого при монтаже придется позаботиться об организации гидроизоляционного слоя.

Пенополистирол

Пенополистирол внутри кирпичной стены

Его применяют как в листовом виде, так и в форме сыпучих гранул. Огнестойкостью он не обладает. При попадании на стенку открытого огня пенополистирол плавится, после инцидента жилище потребует реставрации с заменой наружного слоя кирпича. Вещество невосприимчиво к сырости. Еще одно его преимущество – легкость: благодаря этому его используют, когда нельзя перегружать фундамент здания.

Насыпные утеплители

Применение керамзита

В колодцевой кладке с утеплителем иногда применяют насыпание в лакуны керамзита или шлака. Такой ход привлекает простотой организации и дешевизной самого материала. Однако по теплоизоляционным свойствам данные вещества уступают минвате и вспененному полистиролу. Шлаковые насыпи, помимо этого, впитывают много воды, что также не способствует улучшению эксплуатационных качеств.

Пенополистирол в сыпучем виде хорош тем, что обладает минимальной гигроскопичностью.

Виды кладки стен с утеплителем внутри

Кирпичная кладка с утеплителем внутри может быть организована одним из двух способов. При колодцевом методе материал закладывают в узлы, образованные несущими стенами и перемычками. Используют также способ кладки, когда утепление выкладывается сплошным слоем.

Облегченная колодцевая кладка

В основе такой конструкции – пара кирпичных стенок, параллельных друг другу и находящихся на расстоянии 0,15-0,3 м. В некоторых местах их соединяют между собой горизонтальными поверхностями, состоящими из одного ряда теплоизоляционного кирпича. Обустраиваться они могут с разной частотой (через каждые 0,7-1,2 м вертикальной плоскости). Промежутки от одной перегородки до другой заполняются утеплением. Как правило, для этого используются сыпучие материалы – щебень, керамзит или песок. Наполнив колодец до половины, насыпь нужно утрамбовать, чтобы частицы располагались плотнее. Некоторые типы утеплителей полагается обмазывать бетонным раствором и защищать от усадки специальной армировочной конструкцией. Оставлять голые колодцы в верхней части строения нельзя – их необходимо закрыть несколькими рядами выложенных кирпичей. Допустимо обустраивать в толще стены воздушную прослойку. Это могут быть узкие полосы пустых участков между стенами (не шире 5-7 см). Они предотвращают скапливание влаги в утеплителе. Рекомендуется делать толщину прослойки равной 2 см.

Устройство трехслойной стеновой конструкции

Трехслойная стена с утеплителем

Конструкция трехслойной стены из кирпича с утеплителем предполагает наличие зазора между внутренним (несущим) и фасадным рядами. Через некоторые промежутки их соединяют армирующими металлическими элементами. В образовавшийся зазор прокладывают слой утепления. При такой конструкции внутренний слой может быть также газобетонным или выполненным из шлакоблоков. Он реализует несущую функцию для кровли, а также для перегородок между этажами. По толщине многослойная кладка стен в 640 с утеплителем практикуется чаще всего. Но показатель может отличаться в большую или меньшую сторону.

Наружная стена выполняет облицовочную функцию, создает привлекательный внешний вид, а также защищает утепляющий материал от факторов внешней среды, негативно влияющих на его эксплуатационные качества. Ее делают из специальных декоративных сортов кирпича.

Необходимые инструменты и материалы

Инструменты для строительства

Перед тем как начать кладку кирпичных стен с утеплителем необходимо приготовить чертеж, где указывается взаимное расположение элементов, основные габариты и расстояния. Также нужно запастись достаточным количеством утеплителя. Можно воспользоваться таблицей теплопроводностей основных материалов. Чем больше значение этого параметра, тем толще должен быть слой утеплителя.

Также для проведения работ понадобятся следующие инструменты:

• армирующая сетка;
• емкость для смеси;
• гидроизоляция из рулонных битумных материалов;
• строительные анкерные болты;
• уровень;
• инструмент для шпатлевки;
• кельма;
• отвес.

Необходимо запастись кирпичом для возведения самих стеновых конструкций. При трехслойной кладке фасадная часть делается из специальных облицовочных сортов.

Технология строительства стен с утеплителем внутри

Сначала на фундамент укладывают гидроизоляционную отсечку, предотвращающую намокание утепляющего слоя. Размечают границы основания и производят кладку внутренней стенки. В качестве материала используется полнотелый кирпич. Способ работы традиционный для стен несущего типа. Если работы производятся в регионе с холодными зимами, конструкцию можно сделать более толстой (в полтора кирпича).

Когда высота несущей части достигнет примерно метра, начинают выкладку наружной стены с облицовочным слоем. При этом соблюдают указанные в чертеже расстояния. Между двумя стенами должно оставаться пространство, куда будут насыпать или крепить утеплитель. Соединяться они могут кирпичными перемычками либо арматурно-анкерными связками.

Смонтировав связующие компоненты, производят засыпку или закрепление утеплителя. Если используются материалы в листовой форме, их устанавливают в зазор, а затем скрепляют с несущей стенкой посредством дюбельных гвоздей с пластмассовыми шляпками. Установив утеплитель, продолжают выкладку следующих рядов обеих стен на высоту 0,6-1,2 м. После этого снова организуют перемычки и размещение теплоизоляционного материала. Так продолжают до достижения стенами требуемой высоты.

Трехслойные утепленные стены хорошо подходят для местностей с холодными зимами. Снаружи такое здание выглядит как сплошная кирпичная стена. Использование облицовочных пород освобождает от необходимости в покраске или ином дополнительном покрытии.

Возведение двух- и трехслойных стен

Для достижения максимального эффекта тепло- и звукоизоляции наружные стены обычно сооружаются двух- или трехслойными.

• опорный слой – опорная стена из рядового кирпича, керамических блоков, ячеистого бетона и т.п.;
• теплоизоляционный слой  (при необходимости) – утеплитель из минеральной ваты, полистирола;
• фасадный слой – наружный (наружный) из кладочного или клинкерного облицовочного кирпича.

Кроме того, необходимо оставить вентиляционный слой при возведении стен независимо от того, используете вы утеплитель или нет. Вентиляционный слой должен быть шириной 2-4 см. Это предотвратит конденсацию атмосферной влаги, что значительно снижает его теплоизоляционные свойства.

Стена без утеплителя	Стена с обогревателем

1) Опорная стена
2) Утеплитель – минеральное волокно
3) Вентиляционный слой
4) Фасадная стена
5а) Анкер
5б) Анкер с прижимным кругом-капельником
6) Фартук гидроизоляционный
7) Вентиляционно-дренажный короб
8) Утеплитель – пенопласт
9) Цоколь

Важно! При возведении фасадной стены раствор не должен проникать в вентиляционный слой.

Вентиляция

Из-за перепадов температур в вентиляционном слое иногда может конденсироваться влага, поэтому необходимо позаботиться о полной циркуляции воздуха в нем и возможности отвода конденсата. Чтобы это было возможно, оставьте незаполненными швы фасадной кладки – вертикальные швы, глухой раствор. Смысл расположения швов вентиляционной заглушки заключается в обеспечении свободной циркуляции воздуха в вентиляционном слое.

Расположение вентиляционных глухих швов.

Так, вентиляционные глухие швы располагают:

• В нижнем и верхнем рядах кладки с шагом 100-150см, не ближе 25см угла стены;
• Под и над окнами всего 100 см, но не менее 2 шт на окне;
• Над дверными проемами;
• Под и над мостами и перекрытиями в высотном строительстве;
• Дополнительно посередине на высоте стены более 6м.





Важно! Вентиляционные пустые швы в кладке должны располагаться строго друг над другом.

Для удаления конденсата в нижнем ряду и рядах окон, дверей, перекрытий и перемычек дополнительно ставят т.е. «Гидроизоляционный фартук» — гидроизоляция со склонностью к глухим швам. Для предотвращения проникновения насекомых вентиляционные глухие швы прокладывают специальной вентиляцией, дренажными коробами или вставками с обычной пластиковой сеткой, свернутой в трубку.

Вентиляционная, дренажная коробка

Анкеровка.

Соединение каменного фасада с опорной стеной осуществляется с помощью болтов, выполненных из коррозионностойких материалов: коррозионностойкая сталь, композитный пластик (стеклопластик, базальтопластик). По способу крепления к опорной стене анкеры делятся на закладные и забивные

Анкеры закладные





Забивные анкеры с дюбелями



Первые укладываются в горизонтальные швы несущей стены сразу после ее возведения

Вторые вбиваются в уже построенную несущую стену, непосредственно при монтаже теплоизоляционных материалов и фасадной кладки.

Важно Кладка анкеров в фасадной кладке осуществляется только в раствор на глубину 6-8 см

Первый способ соединения упрощает закладку анкеров, но усложняет последующий монтаж утеплителя и возведение фасадной стены: из-за возможного несовпадения горизонтальных швов и кладки фасадной опоры приходится анкеровать покрытия. верхняя сторона. Кроме того, этот способ строительства требует выполнения всех слоев стены в течение одного строительного сезона.

Второй способ соединения усложняет установку анкеров в опорных стенах, но упрощает монтаж утеплителя, исключает необходимость загибания анкеров (что усиливает соединение), позволяет производить монтаж утеплителя на наружной кладке на следующий строительный сезон.

Если в конструкции стены предусмотрен вентиляционный слой, то на анкеры необходимо надеть специальный прижимной круг-капельник.

Выполняет двойную функцию: прижимает минеральную изоляцию к несущей стене и отводит влагу из слоя, сама конденсируясь.

В зависимости от высоты и длины стены, ветровой нагрузки, наличия архитектурных элементов количество анкеров может быть от 4 до 8 штук на квадратный метр. Практика показывает, что оптимальное количество – 5 штук на кв.м. Либо оставьте расчет количества анкеров профессионалу-конструктору. Здесь мы даем только общие рекомендации по расположению анкеров в стене

Максимальное расстояние между анкерами по горизонтали должно быть 50 см. По вертикали на расстоянии 30-40 см друг от друга или в пятом ряду фасадной кладки. Кладку анкеров необходимо вести в «шахматном» порядке.

Следует обратить внимание на наиболее проблемные места стены – углы, перемычки, оконные и дверные проемы. Здесь анкеры должны располагаться линейно по вертикали и горизонтали на расстоянии около 30 см друг от друга и не менее 15 см от края отверстия или угла.

Деформационные швы

Немаловажной конструктивной деталью стен являются деформационные швы – незаполненные вертикальные или горизонтальные швы, оставленные в местах, где следует ожидать смещения опор и фасадной кладки. Деформационные швы делятся на температурные и усадочные. В длинных стенках обустраивают деформационные швы для предотвращения образования трещин из-за температурных перепадов или разницы температур между передней и опорной муфтами. Усадочные швы выполняются в местах, где могут образоваться неровности стены или различных частей здания.

Расположение деформационных швов

Полная поддержка каменного фасада

Частичная поддержка каменного фасада

Допустимое расстояние между деформационными швами

Вертикальные швы (Ширина)	12-14 м	для фасадов norhten
	12-14 м	для северных фасадов
	10-12 м	для восточных фасадов
	8-9 м	для южных фасадов
	7-8 м	для западных фасадов

Горизонтальные швы (Высота)	до 12 м	полное сопротивление фасада
			6-8 м	полное сопротивление фасада

Выполнение горизонтальных и вертикальных деформационных швов выглядит так:

Горизонтальный шов

Вертикальный разрезной шов

Вертикальный прямой шов

После оборудования деформационные швы необходимо герметизировать специальным эластичным полимерным материалом – деформационной лентой.

Усиленные фасады

Применение усиленного фасада МУРФОР предотвратит растрескивание из-за неравномерной нагрузки на разные участки стены. Арматура МУРФОР представляет собой сварную конструкцию с двумя параллельными стержнями, соединенными синусоидально изогнутым третьим стержнем.

Введенный в раствор, снимает напряжение в проблемных местах кладки, равномерно распределяя его. Обычно участки, где возникает напряжение, располагаются в оконных и дверных проемах, местах перепадов высот кладки.

Оконный проем

Дверной проем

Изменение высоты стены

Для предотвращения разрушения стен из-за возможных просадок грунта пять нижних рядов кладки и каждый дополнительный 5-6 рядов армируются

В ряде случаев применение арматуры МУРФОР позволяет значительно увеличить расстояние между деформационных швов или полностью избежать их.

В ряде случаев применение арматуры МУРФОР позволяет значительно увеличить расстояние между деформационными швами или полностью их избежать.

Using special clamps with MURFOR armature, allows to perform jumpers over windows and doors

Horizontal masonry

Vertical masonry

Nets mounted on consoles

Clamps располагаются в лицевом ряду по краям отверстия и в каждом втором вертикальном шве перемычки при вертикальной завязке и в каждом вертикальном шве при горизонтальной кладке. Арматура MURFOR уложена между первым и вторым, а также между вторым и третьим рядами по всей длине моста и его краям.

Использование специальных навесных консолей Баут с арматурой МУРФОР позволяет создать систему навесных фасадов, что особенно актуально в строительстве зданий.

Для этого ряд консолей, который подходит к первому ряду кладки фасада, крепится к несущей стене вокруг здания. Затем в первых рядах укладывается арматура МУРФОР, создавая сетки, которые служат опорой для следующих



рядов кладки.

Выполнение навесных фасадов применяется в таких случаях:

• Высотное здание, при высоте фасада более 12м;
• Когда наружная кладка начинается, например, со второго этажа;
• Оборудование горизонтальных швов;
• Оборудование мостов длиной более 2 метров

.
