Кирпичная кладка с утеплителем своими руками + видео инструкция

Открыть содержание статьи →

Навигация:

• 1. Укладка кирпичей.
• 2. Обеспечение тепло-, звукоизоляции.
• 3. Монтаж гибких связей.

Строительство любых зданий, в которых будут находиться люди, невообразимо без применения современных решений. Они должны обеспечить комфортный микроклимат в помещении, при этом отвечать требованиям энергоэффективности. Одним из таких решений является возведение кирпичных трехслойных стен с утеплением. Они состоят из несущей кладки, базальтовой ваты и облицовки из кирпича. Могут предусматривать воздушный зазор или нет.

Данное решение применяется в качестве несущей и самонесущей перегородки. Оно обладает большим количеством достоинств. Помимо того, что фасад становится эстетичным, кирпичная облицовка обеспечивает защиту от внешнего агрессивного воздействия. Кроме того, она не требует покраски и обновления в течение всего эксплуатационного периода.

Укладка кирпичей

В первую очередь необходимо убедиться, что на фундаменте имеется гидроизоляционная отсечка из битумных материалов, которые будут оберегать конструкцию от влаги снизу.

Монтаж начинается с укладки 1-го ряда облицовки. Ведется он поэтапно, по восемь рядов.

Как это сделать пошагово:

1. Построить геометрию стен и вывести их по уровню.
2. Уложить 1-ый ряд кирпичей на цементный состав.
3. Швы выровнять квадратным прутком, выполненным из металла (например, с сечением 10 на 10 мм).
4. Затереть швы раствором и загладить шпателем.
5. Чтобы кирпичная кладка была аккуратной, идентичность лицевых швов обеспечить ранее применяемым прутком из металла.
6. Довести облицовку до уровня восьми рядов, что соответствует кладке 60 см.
7. Возвести несущую часть стены. Дистанция между перегородками равна 7 см.

Обеспечение тепло-, звукоизоляции

Рекомендовано выбирать теплоизоляционный материал на основе базальтовой ваты “Техноблок”, обладающий подходящей для конструкции плотностью (45 кг на 1 куб. м). Он негорючий, отличается продолжительным сроком службы, хорошей паропроницаемостью и не дает усадки весь срок службы.

“Техноблок” представляет собой плиты из базальтовой ваты размерами 1200 на 600 мм. Их необходимо установить между кладками и прижать к несущей перегородке.

Между утеплителем и облицовкой рекомендуется оставить воздушный зазор 2-4 см. Вентилирование обеспечивается за счет продухов в перегородке.

Продухи нужно делать сверху и снизу стены каждые 3 м по всей высоте и 1 м по ширине.

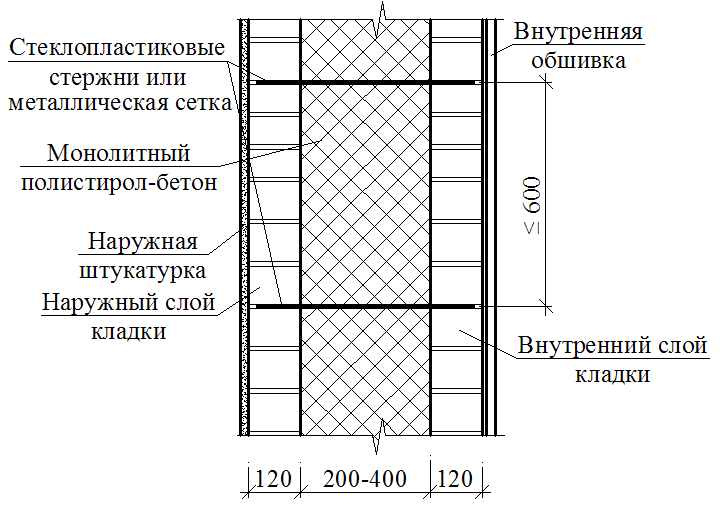

Монтаж гибких связей

Данные элементы создают целостность всего сооружения. Поэтому нужно ответственно подойти к их выбору. Рекомендуется использовать крепежи с ограничительными защелками для организации воздушного зазора. Для прочного соединения с раствором они состоят из стеклопластикового стержня с цилиндро-коническим анкерным расширением по окружности.

Их количество зависит от несущей способности стен. Как правило, применяется 4-5 шт./1 кв. м. Они ставятся в горизонтальные швы кладки на расстоянии до 600 мм друг от друга.

Глубина установки 90 мм.

Шайба закрепляет теплоизоляцию на несущей перегородке и обеспечивает воздушный зазор.

Толщина защитного слоя раствора от края стержня до фасада по пожарной безопасности должна быть 20 мм.

Дистанция от вертикальных швов до связей 60 мм.

После установки связей можно приступать к укладке следующего ряда кирпича. Чтобы в зазор не попал состав, рекомендуется использовать временные рейки.

Аналогично вести кладку до перекрытия.

Внешний вид оформленного фасада создает впечатление цельной конструкции, но имеет важный нюанс. Присутствие базальтовой ваты гарантирует надежную защиту дома от холода. Воздушный зазор препятствует скоплению влаги, что увеличивает срок эксплуатации системы. Такое решение фасада обеспечит комфортный микроклимат и тишину в доме на долгие годы.

Утепление многослойных стен дома: колодезная кладка

Колодезной называется кирпичная (каменная) кладка, которая ведется не сплошным слоем, а с полостями внутри стены, куда, как правило, закладывается теплоизоляционный материал.

Основное преимущество такого способа укладки стены состоит именно в наличии теплоизоляции внутри конструкции. Такая стена очевидно теплее, чем стена, состоящая исключительно из основного строительного материала стены.

Кроме того, колодезная кладка дает существенную экономию стройматериалов. Так, например, теплоизоляция позволяет в несколько раз сократить толщину стены по сравнению со сплошной кирпичной стеной. Это объясняется гораздо более высокой теплозащитной способностью теплоизоляционного материала по сравнению с основным. Для примера сравним коэффициенты теплопроводности экструзионного пенополистирола, из которого изготовлены теплоизоляционные плиты ПЕНОПЛЭКС^® и кирпичной кладки. У первого этот показатель будет равен 0,033 Вт/м∙К, у кладки из пустотного кирпича плотностью 1000 кг/м³ (брутто) на цементно-песчаном растворе — 0,52, у кладки из кирпича глиняного обыкновенного на цементно-песчаном растворе — 0,81, у кладки из силикатного на цементно-песчаном растворе — 0,87.

В реальных условиях с учетом различных факторов применение ПЕНОПЛЭКС^® позволяют сократить толщину кирпичной стены в 3—4 раза для достижения заданных параметров термического сопротивления конструкций.

В частном домостроении колодезная кладка целесообразна при возведении зданий из кирпича и газобетона. Она состоит из нескольких слоев — см. на схемах.

Роль утеплителя в составе колодезной кладки не ограничивается сохранением тепла в доме. При наружном утеплении ПЕНОПЛЭКС^® защищает стену дома от промерзания и тем самым продлевает срок службы кирпича и газобетона.

Особенности утепления стен дома с колодезной кладкой

Механически теплоизоляционные плиты ПЕНОПЛЭКС КОМФОРТ® закрепляются с помощью дюбельных комплектов. В состав комплекта входит тарельчатый дюбель, изготовленный из синтетического материала с низкой теплопроводностью во избежание мостиков холода, а также базальтопластиковые грибки. Дюбельные комплекты обычно устанавливаются ближе к углам плит из расчета 6 штук на 1 м².

Колодезная кладка. Стена из кирпича

1. Кирпичная стена
2. Клеевой состав
3. Дюбельный комплект
4. ПЕНОПЛЭКС КОМФОРТ®
5. Защитная декоративная кладка.

Колодезная кладка. Стена из газобетона

1. Газобетон (пенобетон)
2. Клеевой состав
3. Дюбельный комплект
4. ПЕНОПЛЭКС КОМФОРТ®
5. Защитная декоративная кладка.

Инструкция по утеплению многослойных стен дома

• Шаг 1. Крепление теплоизоляционных плит к внутренней несущей стене осуществляется при помощи специального полиуретанового клея для ПЕНОПЛЭКС® — ПЕНОПЛЭКС® FASTFIX®. Также в качестве клея для ПЕНОПЛЭКС® можно использовать различные сухие смеси на цементной основе. Теплоизоляция кирпича плитами ПЕНОПЛЭКС® обеспечит защиту от промерзания, тем самым продлив срок службы стеновых конструкций и здания в целом. Наружная теплоизоляция всегда является более предпочтительной, чем внутренняя, поскольку при наружной теплоизоляции строительные конструкции не подвергаются промораживанию, что значительно продлевает их срок службы.

• Шаг 2. Внутренняя и наружная части трехслойной кладки связываются меду собой специальными закладными деталями – вязальной проволокой с шагом 750мм или гибкими связями из стеклопластика.

• Шаг 3. Рихтовочный зазор между внешней кладкой и утеплителем заполняется сухим песком.

R-ВЕЛИЧИНЫ МНОГОСЛОЙНЫХ БЕТОННЫХ КЛАДНЫХ СТЕН

ТЭК 06-01С

ВВЕДЕНИЕ

Конструкция из многослойной бетонной кладки позволяет размещать изоляцию между двумя кладочными перемычками, когда перемычки разделены, образуя полость. Размещение изоляции между двумя витками каменной кладки обеспечивает максимальную защиту изоляции, в то же время позволяя большому количеству тепловой массы подвергаться воздействию кондиционируемого внутреннего пространства, что помогает снизить температуру. Полые стены из кирпичной кладки могут легко соответствовать или превосходить требования энергетического кодекса, потому что установка полости позволяет сплошному слою изоляции покрывать кладку. При правильной герметизации этот непрерывный изоляционный слой также может повысить энергоэффективность за счет уменьшения инфильтрации/экфильтрации воздуха.

Полая стеновая конструкция обеспечивает твердые, прочные поверхности с обеих сторон сборки, эффективно используя присущую бетонной кладке ударопрочность и низкие потребности в обслуживании. Хотя эти потребности чаще всего связаны с многоквартирными домами, больницами, школами и центрами содержания под стражей, преимущества устойчивости к повреждениям от града, торговых и погрузочных тележек, каталок, моторизованных кресел и даже спортивных состязаний делают конструкцию полости идеальной для любого применения.

В данном ТЭК указаны значения теплового сопротивления (R) многослойных стен. R-значения одинарной Wythe перечислены в TEK 6-2C, R-значения и U-факторы стен из бетонной кладки с одинарной Wythe (ссылка 1).

Значения R, перечисленные в данном TEK, были определены расчетным путем с использованием общепризнанного метода последовательно-параллельных расчетов (также называемых изотермическими плоскостями) (ссылки 2, 3, 4). Этот метод учитывает тепловые мосты (потери энергии), которые происходят через стенки бетонных блоков кладки. Метод полностью описан на странице 4 данного ТЭК. Альтернативные одобренные нормами средства определения R-значений стен из бетонной кладки включают двумерные расчеты и испытания (ссылка 2).

СТЕНЫ ПОЛОСТИ

Термин «изоляция полости», который в некоторых нормах относится к изоляции между стойками в легких каркасных системах, не следует путать с давно устоявшимся термином «стена с полостью каменной кладки». Полые стены состоят как минимум из двух кладочных витков, разделенных сплошным воздушным пространством (полостью).

В соответствии с действующими строительными нормами и правилами требуется свободное воздушное пространство шириной 1 дюйм (25 мм) между изоляцией и наружной стеной (предпочтительно 2 дюйма (51 мм)) для обеспечения свободного отвода воды (сноска 5).

Полые стены обычно проектируются и детализируются с использованием фактических наружных размеров. Таким образом, 14-дюймовый. (356 мм) полая стенка с номинальным диаметром 4 дюйма. (102-мм) внешний вид и 8-дюймовый. (203-мм) резервная труба имеет фактическую ширину полости 2¾ дюйма (68 мм), что позволяет использовать 1½ дюйма (38 мм) изоляции из жестких плит.

Типичные полые стены изготавливаются из бетонной опорной кладки шириной 4, 6, 8, 10 или 12 дюймов (102, 152, 203, 254 или 305 мм) и шириной от 2 до 4½ дюймов (от 51 до 114 мм). полость и 4-дюймовый. (102-мм) каменная кладка. Согласно Спецификации для каменных конструкций (сноска 6), Международные строительные нормы и правила (сноска 7) допускают ширину полостей до 4½ дюймов (114 мм), за пределами которой должен быть выполнен подробный анализ связи стен. Более подробную информацию о стенках полости можно найти в ссылках с 8 по 11 9.0005

Изменение материалов внутренней отделки многозвенной сборки, как правило, не приводит к значительному изменению общего значения коэффициента теплостойкости сборки, если только сам отделочный материал не является изоляционным. Для полых конструкций с материалами внутренней отделки, установленными на обрешетке, например, деревянными панелями, значения R для гипсокартона толщиной 1/2 дюйма (13 мм) на обрешетке в Таблице 4 можно использовать в качестве очень близкого приближения.

ЭНЕРГЕТИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЕТОННОЙ КИРПИЧНОЙ КАМИНКИ

Хотя в настоящем ТЭК представлены R-значения бетонной кладки, важно отметить, что R-значения или U-факторы сами по себе не полностью описывают тепловые характеристики бетонной кладки.

Тепловые характеристики бетонной кладки зависят как от ее стационарных тепловых характеристик (описываемых значением R или U-фактором), так и от характеристик тепловой массы (теплоемкости). Стационарное состояние и массовые характеристики зависят от размера, типа и конфигурации каменной кладки, типа и расположения изоляции, отделочных материалов, плотности кладки, климата, ориентации здания и условий воздействия.

Тепловая масса описывает способность материалов накапливать энергию. Из-за своей сравнительно высокой плотности и удельной теплоемкости кирпичная кладка обеспечивает очень эффективное накопление тепла. Кирпичные стены сохраняют свою температуру еще долго после отключения отопления или кондиционирования воздуха. Это, в свою очередь, эффективно снижает нагрузку на отопление и охлаждение, смягчает колебания температуры в помещении и смещает нагрузку на отопление и охлаждение на непиковые часы.

Благодаря значительным преимуществам собственной тепловой массы бетонной кладки здания из бетонной кладки могут обеспечивать такие же энергетические характеристики, что и здания с легким каркасом с более сильной изоляцией.

Эти тепловые массовые эффекты были включены в требования энергетического кодекса, а также в сложные компьютерные модели. Из-за тепловой массы, энергетических кодексов и стандартов, таких как Международный кодекс энергосбережения (IECC) (ссылка 12) и Стандарт энергоэффективности для зданий, кроме малоэтажных жилых зданий, стандарт ASHRAE 90,1 (ссылка 2), требуют меньше изоляции в узлах бетонной кладки, чем эквивалентные системы с легким каркасом. Хотя это применимо ко всем климатам, большие преимущества тепловой массы, как правило, обнаруживаются в более теплом климате (климатические зоны с меньшими номерами).

Несмотря на то, что тепловой массы и присущего коэффициента R/U бетонной кладки может быть достаточно для соответствия требованиям энергетического кодекса (особенно в более теплом климате), сборка бетонной кладки может потребовать дополнительной изоляции, особенно при проектировании в соответствии с более современными требованиями строительных норм и правил. или для достижения тепловых характеристик выше нормы. Для таких условий существует множество вариантов изоляции конструкций из бетонной кладки.

Хотя, как правило, более высокие значения R уменьшают поток энергии через элемент здания, значения R оказывают меньшее влияние на общее энергопотребление оболочки здания. Другими словами, важно не приравнивать автоматически более высокое значение R к повышению энергоэффективности. В качестве примера рассмотрим двухэтажную начальную школу в Боулинг-Грин, штат Кентукки. Если эта школа построена с использованием одинарных стен из бетонной кладки, только с изоляцией ячеек, и результирующее значение R стены составляет 7 часов ^2.° F/Btu (1,23 м ^2, K/Вт), оценка энергопотребления оболочки здания для этой конструкции составляет приблизительно 27 800 Btu/ft ² (87,7 кВт ч/м ² ), как показано на Рисунок 1. Если мы увеличим значение R стены до R14, добавив дополнительную изоляцию, сохраняя при этом другие переменные оболочки постоянными, потребление энергии оболочки здания снизится всего на 2,5%, что не пропорционально удвоению значения R стены. . Рисунок 1 иллюстрирует эту тенденцию: по мере увеличения коэффициента сопротивления стены он оказывает все меньшее и меньшее влияние на тепловые характеристики ограждающих конструкций.

В этом примере значение R стенки, превышающее примерно R12, больше не оказывает существенного влияния на энергопотребление оболочки. На данный момент имеет больше смысла инвестировать в меры по повышению энергоэффективности, помимо изоляции стен. Эффект добавления изоляции к многослойной стене практически такой же.

При необходимости бетонная кладка может обеспечить сборки со значениями R, которые превышают минимальные нормы. Однако для общей экономии проекта отрасль рекомендует сбалансировать потребности и ожидаемые характеристики с разумными уровнями изоляции.

Рисунок 1-Задача доходности добавленной изоляции стен

Соответствие энергетического кода

Соответствие требованиям предписания кода энергии может быть продемонстрировано:

• Сама стена из бетонной масонства или бетонная масонство плюс назначенный дополнительной изоляции, или
• общий U-фактор стены.

Предписывающая IECC таблица R-значений требует «непрерывной изоляции» на бетонной кладке и других массивных стенах. Это относится к изоляции, не прерываемой обрешеткой или перемычками бетонных блоков кладки. Примеры непрерывной изоляции включают жесткую изоляцию, приклеенную к внутренней части стены с обрешеткой и гипсокартоном, нанесенным поверх изоляции, непрерывную изоляцию в полости каменной кладки, а также наружную изоляцию и системы отделки. Эти и другие варианты изоляции для сборок из бетонной кладки обсуждаются в ТЭК 6-11A, Изоляция стен из бетонной кладки (сноска 13).

Если сборка бетонной кладки не будет включать непрерывную изоляцию, существует несколько других вариантов соответствия требованиям IECC: сборка бетонной кладки не обязана иметь непрерывную изоляцию для соответствия требованиям IECC, независимо от климатической зоны.

Другие методы соответствия включают предписывающие таблицы коэффициента теплопередачи и компьютерные программы, которые могут потребовать ввода коэффициента теплопередачи и теплоемкости (свойство, используемое для обозначения количества тепловой массы) для бетонных каменных стен.

См. TEK 6-4B, Соответствие требованиям энергетического кодекса с использованием COMcheck (ссылка 14) для получения более подробной информации. Другой метод соответствия, метод расчета стоимости энергии, включает в себя сложное моделирование для оценки годовой стоимости энергии здания.

Более полное обсуждение соответствия бетонной кладки требованиям IECC можно найти в TEK 6-12C (для издания IECC 2006 г.), 6-12D (для IECC 2009 г.) и 6-12E (для IECC 2012 г.) (ссылки 15, 16, 17).

КОНФИГУРАЦИИ БЕТОННЫХ КЛАДНЫХ ЭЛЕМЕНТОВ

Пересмотренные в 2011 году стандартные технические условия ASTM C90¸ для несущих бетонных кладочных блоков (ссылка 18) значительно сократили минимальное количество материала полотна, необходимого для CMU. Значения в этом TEK основаны на блоках бетонной кладки с тремя стенками, каждая из которых представляет собой полную высоту блока и имеет минимальную толщину, как указано в предыдущих версиях ASTM C9.0 (см. табл. 1).

Изменения в C90, однако, допускают гораздо более широкий диапазон конфигураций полотна с соответствующими изменениями R-значений и U-факторов (поскольку полотна CMU действуют как тепловые мосты, уменьшение площади полотна CMU увеличивает R- стоимость соответствующей бетонной кладки). Полное обсуждение этих изменений можно найти в TEK 2-5B, Новые конфигурации блоков бетонной кладки в соответствии с ASTM C90 (ссылка 19).

В Термическом каталоге сборок из бетонной кладки (ссылка 20) перечислены значения R и U-факторы, основанные на традиционных единицах измерения, включенных сюда, а также единицах с меньшими площадями перемычки, разрешенными ASTM C9.0. Дополнительные стеновые узлы основаны на:

• CMU с двумя стенками толщиной ¾ дюйма (19 мм) во всю высоту и
• «гибридная» система CMU, предназначенная для максимального повышения тепловой эффективности. Гибридная система использует блоки с двумя стенками, описанные выше, для областей, требующих заливки раствора, и блок с одной стенкой, где не требуется удержание раствора.

Таблица 1 — Размеры блока (A)

^A В таблице перечислены конфигурации блока, используемые для расчета значений в таблице 2. Блоки имеют три полотна полной высоты. Толщина стенки и лицевой оболочки соответствует минимальным требованиям, исторически требуемым ASTM C9. 0 до версии стандарта 2011b.

ТАБЛИЦЫ R-ЗНАЧЕНИЙ — ТРАДИЦИОННЫЕ МОДУЛИ THREE-WEB

В таблице 2 представлены значения R-значений неизолированных бетонных полых стен с каменной кладкой толщиной 4, 6, 8, 10 и 12 дюймов (102, 152, 203, 254 и 305 мм). резервные витки и 4-дюймовая (102 мм) полая бетонная облицовка из бетонной кладки. Эти значения R следует добавить к применимым значениям R в таблицах 3 и 4 для учета изоляции полостей и/или внутренней обшивки с изоляцией соответственно. Таблица 5 содержит тепловые данные, использованные для составления таблиц.

Чтобы преобразовать значение R в коэффициент U (что может потребоваться для соответствия нормам), просто инвертируйте значение R, т. е.: U = 1/R. Обратите внимание, что U-факторы различных компонентов стены нельзя суммировать напрямую. Чтобы определить общий коэффициент U стенки полости, сначала сложите значения R компонентов, а затем определите общий коэффициент U, инвертировав общее значение R.

Например, для определения R-коэффициента бетонной каменной полой стены с опорой толщиной 8 дюймов (152 мм) 105 фунтов на фут (1682 кг/м³), изолированной 2-дюймовой (51 мм) изоляцией из экструдированного полистирола. в полости сначала определите значение R неизолированной стены из Таблицы 2 (4,22 фут²ч°F/БТЕ, 0,74 м²К/Вт), затем добавьте значение R изоляции полости из Таблицы 3 (10 фут²час°F/БТЕ, 1,8 м²K/Вт), чтобы получить общее R-значение 14,2 фут²ч°F/Btu (2,5 м²K/Вт). Соответствующий U-фактор для этой стены: U = 1/R = 1/14,2 = 0,070 БТЕ/час°F/БТЕ (0,4 Вт/м²К)

Обратите внимание, что таблицы предварительно рассчитанных значений R и коэффициентов U, включая различные системы изоляции и отделки, доступны в термическом каталоге бетонных кладочных конструкций.

Значения в Таблице 2 основаны на незалитой резервной трубе. Тем не менее, добавление цементного раствора в пустотелую бетонную опору кладки не оказывает существенного влияния на общее значение теплопроводности изолированной полой стены. Например, R-значение стены полости с 8-дюймовой (203 мм) незалитой подкладкой 105 фунтов на кубический фут (1682 кг/м³) и изолированной полостью уменьшается только примерно на 5%, когда подпорная стенка полностью залита цементным раствором. При частично залитой подпорке разница в R-значении составляет менее 5%.

Расчеты выполняются с использованием последовательно-параллельного (также называемого изотермическими плоскостями) метода расчета (ссылки 2, 3, 4). Этот метод учитывает тепловые мосты, возникающие через стенки бетонных блоков кладки. Этот метод кратко описан ниже, а его использование продемонстрировано в Приложении C Теплового каталога сборок бетонной кладки.

Таблица 2—Значения R для неизолированных полых стен с 4-дюймовым. Бетонная кладка Облицовка

Таблица 3—R-значения изоляции полостей

_A Значения должны быть добавлены к значениям, представленным в Таблице 2, чтобы получить общее значение R для стены с изолированной полостью.
_B Значения скорректированы с учетом эффекта отражающего воздушного пространства.
_C Неотражающее воздушное пространство включено в значения в таблице 2, поэтому это значение здесь не включено.

Таблица 4—Значения R для отделочных систем

_A Добавьте значения к соответствующим значениям R в таблицах 2 и 3. После сложения значений R определите коэффициент U, используя У = 1/Р.
_B Значения включают неотражающее воздушное пространство.
_C Значения включают отражающее воздушное пространство.
_D Значения из ссылки 2, Приложение A.
_E Из-за восприимчивости ватной изоляции к влаге ее использование не рекомендуется.

Таблица 5—Тепловые данные, использованные для составления таблиц

_A Данные удельного теплового сопротивления могут отличаться от одного производителя изоляции к другому. Пользователи этого TEK должны проверить тепловые свойства конкретного изоляционного продукта, который они используют, у производителя изоляции.
_B R-значение полиизоциануратной изоляции не зависит от толщины линейно. Значения R по толщине: 1 дюйм = R6,7; 1,5 дюйма = 10,5 рэнда; 2 дюйма = 14,4 рэнда; 2,5 дюйма = 17,8 рэнда; 3 дюйма = 21,2 рэнда; 3,5 дюйма = 24,6 рэнда.
_C R-значение изоляции SPF не зависит линейно от толщины. Значения R по толщине: 1 дюйм = R6,8; 2 дюйма = R13; 3 дюйма = R19; 3,5 дюйма = R22.
_D Подходит как для полных, так и для половинных шкафов.
_E Обратите внимание, что Строительные нормы и правила для каменных конструкций (ссылка 5) требуют минимального воздушного зазора в 1 дюйм (25 мм) между витками. Это считается уместным, если принимаются особые меры предосторожности для поддержания чистоты воздушного пространства (например, скашивание слоя раствора вдали от полости или помещение в полость доски для улавливания и удаления капель раствора и плавников, пока они еще пластичны). В противном случае Предпочтителен воздушный зазор 2 дюйма (51 мм) 9.0005

Рисунок 2—Тепловая модель бетонной кладки

Ссылки

1. R-значения и U-факторы одинарных бетонных каменных стен Wythe, TEK 6-2C. Национальная ассоциация бетонщиков, 2013 г.
.
2. Энергетический стандарт для зданий, кроме малоэтажных жилых зданий, ANSI/ASHRAE/IESNA 90.1-2010. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., 2010.
3. Справочник ASHRAE, основы. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., 2009 г..
4. Справочник по тепловым свойствам бетонных и каменных систем. АКИ 122R-02. Американский институт бетона, 2002.
.
5. Строительные нормы и правила для каменных конструкций, TMS 402/ACI 530/ASCE 5. Отчет Объединенного комитета по стандартам каменной кладки, 2005, 2008, 2011.
6. Спецификация для каменных конструкций, TMS 602/ACI 530.1/ASCE 6. Отчет Объединенного комитета по стандартам каменной кладки, 2005, 2008, 2011.
7. Международный строительный кодекс. Международный совет по кодексам, 2006 г., 2009 г., 2012.
8. Облицовка бетонной кладкой, TEK 3-6C. Национальная ассоциация бетонщиков, 2012 г.
.
9. Детали облицовки бетонной кладки, ТЭК 5-1Б. Национальная ассоциация бетонщиков, 2003 г.
.
10. Проектирование железобетонных некомпозитных (пустотных) стен, ТЭК 16-4А. Национальная ассоциация бетонщиков, 2004 г.
.
11. Детали гидроизоляции бетонных стен, ТЭК 19-5А. Национальная ассоциация бетонщиков, 2008 г.
.
12. Международный кодекс энергосбережения. Международный совет по кодексам, 2006 г., 2009 г., 2012.
13. Утепление стен бетонной кладкой, ТЭК 6-11А. Национальная ассоциация бетонщиков, 2010 г.
.
14. Соответствие требованиям энергетического кодекса с помощью COMcheck, TEK 6-4B. Национальная ассоциация бетонщиков, 2012 г.
.
15. Международный кодекс энергосбережения (изд. 2006 г.) и бетонная кладка, TEK 6-12C. Национальная ассоциация бетонщиков, 2007 г.
.
16. Бетонная кладка в редакции IECC 2009 г., TEK 6-12D. Национальная ассоциация бетонщиков, 2012 г.
.
17. Бетонная кладка в редакции IECC 2012 г., ТЭК 6-12E. Национальная ассоциация бетонщиков, 2012 г.
Стандартные технические условия
18. для несущих бетонных блоков кладки, ASTM C90-11. ASTM International, 2011.
19. Новые конфигурации блоков бетонной кладки в соответствии с ASTM C90, TEK 2-5B. Национальная ассоциация бетонщиков, 2012 г.
.
20. Тепловой каталог сборок из бетонной кладки, второе издание, TR233A. Национальная ассоциация бетонщиков, 2012 г.
.

NCMA TEK 6-1C, редакция 2013 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Полая стена из двухслойной кладки в качестве основания при озеленении зданий

Двухслойная кладка – что это такое?

Внешняя стена или створка из двухслойной каменной кладки защищает от солнца, ветра и дождя и в основном поддерживает только себя. Внутренний «лист» является несущей стеной. Внешняя стена действует исключительно как защитный слой от длительного атмосферного воздействия, и они обычно соединяются металлическими стенными связями, дюбелями или стержнями из нержавеющей стали. Вместе с «основной теплоизоляцией» их еще называют «пескоструйными фасадами». Полость заполнена изоляцией; часто между утеплителем и наружным полотном еще остается слой воздуха (4-6см), и в этом случае в наружной стене имеются типичные шовные щели или небольшие отверстия для вентиляции и дренажа, если внутри образуется конденсат.

Структурные проблемы с двустворчатыми полыми стенами

В отличие от обычных жилых домов, в которых все стены соединены по углам, эти стены обычно разделены по углам и узнаваемы по длинным вертикальным компенсационным швам. Каждая стена стоит отдельно, так сказать, менее жесткая и может «двигаться» в случае расширения. Однако это также означает, что эти стены более чувствительны к тяжелым, нагруженным шпалерам. В зависимости от типа, конструкции и конструкции несущая способность двухслойной кладки может значительно различаться. Если на внешней «листовой» стене уже видны трещины на стыках, углах окон или имеются какие-либо повреждения, их следует сначала отремонтировать, прежде чем пытаться озеленить фасад (установить архитектурные тросы для шпалеры). Во избежание растрескивания не устанавливайте крепление в первые 3-4 ряда кирпичей и по углам (как описано в разделе  озеленение стен ). Даже на расстоянии 25-40 см от углов следует избегать давления расширения в стене, например, используя химический раствор вместо расширительных дюбелей.

Указания по монтажу в двустворчатую кладку

Прежде чем прикреплять элементы решетки FassadenGrün , проверьте, существуют ли какие-либо рекомендации или правила по монтажу на вашем здании , которые необходимо соблюдать. Эти рекомендации можно найти в документах, касающихся строительства здания, или вы можете обратиться непосредственно в строительную компанию. Поскольку установка решетчатых элементов часто прямо не упоминается, к подобным объектам применяются местные правила, которые являются обязательными. Обратите внимание на наших  легкие решетки и их крепление эквивалентно, скажем, сборке почтовых ящиков или наружных светильников, наши комплекты easy и medium эквивалентны установке панелей или сателлитных чаш (или других выступающих элементов, таких как вывески магазинов), и наши тяжелые и массивные строительные комплекты, аналогичные навесам/солнцезащитным жалюзи. По общему правилу установка как во внешнюю, так и во внутреннюю стену запрещена, так как обе перегородки должны быть подвижными независимо друг от друга. Следует избегать любого давления в результате затяжки болтов/гаек анкерного крепления на крепления во внутренней стене, так как это прижимает внешнюю оболочку к внутренней стене (заклинивание) и может привести к трещинам в кладке.



По сути, крепления для крепления вашей решетчатой ​​системы могут быть установлены только во внешнем «листе», и все возникающие нагрузки должны поглощаться и переноситься этой стеной. Соединительный (длинный) анкер (между двумя стенами , где находится воздушная полость, может быть опорой для передачи нагрузок на внутреннюю стену. Однако они могут воспринимать только силы растяжения, а не силы сжатия.

Какие элементы шпалеры совместимы?

Наши легкие комплекты и соответствующие «легкие» решетчатые фитинги подходят для любого типа двустворчатой ​​кладки (полой стены). То же самое верно и для наших простых комплектов, но соответствующий стена и трос шпалеры остаются ограниченными на 2-3 см, а кабельные зажимы (зажимы) не могут быть чрезмерно затянуты.



В нашем ассортименте Medium Kit хорошо подходит версия Eco  , которую также можно использовать без ограничений; в версиях Classic и Premium кабели не должны быть чрезмерно натянуты, а установочные винты должны быть натянуты лишь настолько, чтобы позволить кабелю немного «прогнуться» в случае перегрузки. Можно монтировать в кирпич (клинкер) или в раствор j мази .



Наш тяжелый и массивные стили лучше избегать. Однако, если вы чувствуете потребность в более тяжелом комплекте, мы рекомендуем одну из средних конструкций, предпочтительно Premium , потому что давление расширения особенно мало. Здесь крепления должны быть установлены ближе друг к другу – примерно 0,8 м на 1,0 м вместо обычных 1,5 м на 1,8 м.
