Много вопросов возникает по поводу утепления и создания оптимальной теплоизоляции кирпичной стены. В частности, трехслойных стен, ведь они являются условно не разборными и слой утеплителя, запечатанный за отделочной кирпичной кладкой, должен быть в нормальном состоянии весь срок службы стены, во всяком случае ее отделочного слоя. Если утеплитель осядет, осыпется вниз, распадется на летучие составляющие или волокна, и вылетит со струей воздуха, то стена потеряет свои теплоизоляционные качества…
Куда девается пенопласт из стен???
Эксперты указывают, что реальный срок службы низкокачественного пенопласта составляет не более 30 лет. Материал постоянно эмиссирует стирол и другие неполезные летучие, распадается на отдельные зерна, которые тоже разлагаются, в результате слой осыпается, теряет структуру.
Применять такой материал для утепления кирпичных стен в целом не рекомендуется даже под штукатурным слоем. Предотвратить усушку пенопласта можно только его не применяя. С кирпичными стенами (срок службы более 100 лет) рекомендуются более надежные утеплители и обязательное их проветривание воздушным потоком, в том числе и в трехслойной стене.
Обязательно ли проветривание утеплителя в трехслойной стене
Классическая технология утепления вентилируемый фасад предусматривает постоянный обдув поверхности утеплителя восходящим по вентиляционному зазору потоком воздуха. Таким образом происходит осушение утеплительного слоя, и обеспечение его нормальной работоспособности.
Обдув не нужен, если применяется пароизоляционный и ненамокаемый утеплитель. Речь в первую очередь об экструдированном пенополистироле и пеностекле. Но долговечность первого под вопросом, второй – дороговат и не выгоден. Чем же утеплять?
Над минераловатными утеплителями следует предусмотреть воздушный зазор от 40 мм толщиной, открытый снизу и сверху для обеспечения движения струи.
Восходящий поток возникает вследствие нагрева воздуха теплом выходящим сквозь стену…

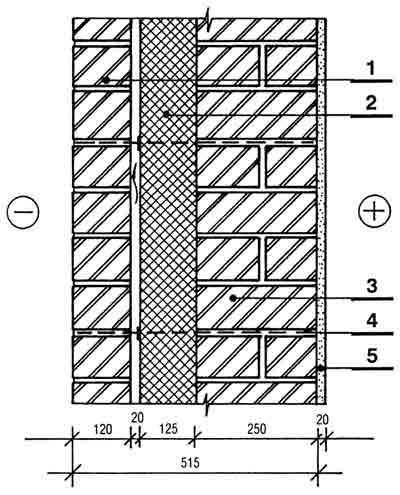

Обычная конструкция трехслойной кирпичной стены
Обычно в наших условиях умеренного климата для стен в 1 или 1,5 кирпича рекомендуется не менее 10 см эффективного утеплителя. В данном случае минеральной ваты, плотностью не менее чем 80 кг/м куб, при которой не будет происходить продувка ее слоя восходящим воздухом. Также плотные и дорогие образцы наиболее долговечные.
- Слой ваты прижимается к стене дюбелями, и шайбами надетыми на стеклопластиковые связи в стене, которые закладываются согласно проекту.
- Связи делаются с капельниками по центру вентиляционного зазора с таки расчетом, чтобы конденсат, образующийся в зазоре из пара, выходящего из утеплителя, капал бы вниз на подготовленный для этого гидроизолятор на цоколе.
Для поступления воздуха, в отделочной кладке в нижнем ряду оставляются зазоры– в каждом 4-м камне в ряду оставляется пустой шов, также и под кровлей создаются вентиляционные отверстия.
Особенности кладки стены из кирпича
- Кладка выполняется согласно проекту для одноэтажных зданий чаще в один кирпич, а для двухэтажных в один или в 1,5 камня.
- В современных проектах в основном для несущих наружных стен используется пустотелый силикатный или керамический кирпич. Пустотелый обладает небольшим коэффициентом теплопроводности 0,35 – 0,4, что дополняет основную теплоизоляцию… И в тоже время кладка из него обладает достаточной прочностью. В кладке закладываются связи с отделочным слоем, согласно проекту.
Отделочный слой выполняется из лицевого (клинкерного) керамического кирпича, не нуждающегося в дальнейшей штукатурке. Слой опирается на тот же фундамент, что и несущая стена и связывается с ней множеством связей из нержавейки или стеклопластика…
Для внутренних простенков используется только полнотелый кирпич, который намного более звукоизолирующий, чем пустотелый.
Перегородки с наружными стенами обычно связываются анкерами-армировкой, или закладными кирпичами. Толщина же кладки не несущих перегородок – не более чем в полкирпича.
Предыдущая запись
Следующая запись
Рекомендации начинающим строителям
На нашем заводе выпускается обширная номенклатура материалов для возведения наружных и внутренних стен зданий – силикатный кирпич, блоки из ячеистого бетона (газобетон) и керамические поризованные блоки, а также разные виды железобетонных изделий, таких как железобетонные сваи, фундаментные блоки, пустотные плиты перекрытия различных геометрических размеров и форм, сопутствующие товары, например строительный песок с доставкой, каркасные изделия и т.д., т.е. материалы, необходимые практически для любого вида строительства.
Несмотря на такое разнообразие выпускаемой продукции, мы наибольшее предпочтение отдаем домам, возведенным из полнотелого силикатного кирпича или блоков. Почему?
Потому, что построенные из них здания являются наиболее прочными, долговечными и тёплыми, а проживание в них комфортным. Раньше, до введения СНиП 23-02-2003 «Тепловая защита зданий» наружные стены зданий делались, как правило, однородными (кирпич, керамзитобетон), сочетая в себе несущие и теплоизолирующие функции. В результате повышения норм сопротивления теплопередаче появилась необходимость разделить несущие и теплоизолирующие функции элементов стены. Несущие функции возлагаются теперь на традиционные, более прочные материалы (кирпич, бетон), в качестве теплоизолирующих материалов предлагается использовать такие высокоэффективные теплоизоляторы, как пенопласт, минераловатные и другие утеплители, легкие бетоны.
Теплота кирпича, притом любого, даже суперпоризованного меркнет по сравнению с теплотой современных утеплителей, поэтому наружные стены лучше выполнить из полнотелого кирпича, но хорошо утеплить.
Рис. кладки.
Вариант I. Если стена выкладывается из сверхпоризованного материала пустотностью от 45 до 55 %, облицовка выполняется из кирпича толщиной 12 см. пустотностью до 30 % и вся кладка выполняется на обычном растворе, то, кладка выполненная таким образом будет держать тепло внутри здания в 2-2,5 раза хуже, чем положено по нормативам.
Вариант II. Ещё хуже, по следующим причинам:
- В качестве несущей стены использованы поризованные блоки толщиной всего 25 см., при такой толщине, по-настоящему несущими могут быть только стены из плотных материалов.
- Если в качестве утеплителя использован пенопласт толщиной 5 см., то высока вероятность образования конденсата между несущей стеной и пенопластом, так как утеплитель толщиной 5 см. не обеспечивает необходимый уровень теплозащиты здания; кроме этого, такая стена не «дышит», и поэтому, при строительстве такого дома необходимо предусмотреть хорошую вентиляцию помещений. Если в качестве утеплителя использована минеральная вата, то тёплый и влажный воздух из помещения проходит через несущую стену и утеплитель и частично упирается в наружный слой облицовки с образованием конденсата на границе облицовки и утеплителя.
- Отсутствует вентиляционный зазор между облицовкой и утеплителем, в результате утеплитель увлажняется, и теплотехнические характеристики ограждающей конструкции существенно ухудшаются.
Если в первом варианте у Вас просто увеличиваются расходы на отопление, то второй вариант является абсолютно безграмотным, сделанным по незнанию или с целью получения дополнительной прибыли.
Сегодня на рынке появилось множество новых видов материалов, которые являются и несущими и теплоизоляционными. Отчасти, в первом приближении, это так, но не всегда. Здесь кроется определенная уловка, предлагая как бы «два в одном», потому что, для увеличения несущих способностей здания надо повышать плотность и прочность стеновых материалов, что соответственно приводит к уменьшению теплоизоляционных качеств и наоборот, т.е. эти два понятия являются, как бы взаимоисключающими и поэтому надо выбирать, что для Вас важнее: чтобы здание получилось крепким или теплым, или и то и другое. Приведём еще один довод в пользу строительства крепких стен. В последние годы много зданий строятся из газобетона и поризованной керамики с последующим утеплением снаружи.
, фактическое значение составляет всего 28,80 Бк/кг., в то же время у многих других мелкоштучных материалов данный показатель приближается к предельным показателям. Мы также облицовку зданий предлагаем выполнять из полнотелого цветного силикатного кирпича. Почему? Потому, что в них нет пустот (если есть, то они несквозные и при кладке укладываются вверх дном), потому, что средняя прочность такого кирпича составляет 200 кг/см2 и выше, а при такой прочности морозостойкость составляет более 100 циклов. Потому, что при облицовке здания кирпичом высокой пустотности, в пустоты кирпича с наружной стороны попадает влага, в зимнее время она замерзает и разрушает наружную стенку кирпича. На этот счёт было ряд указаний Министерства строительства с запретом на применение лицевого кирпича с пустотностью выше 11%, при этом, технологические пустоты на постели кирпича должны были отступать от края кирпича не менее, чем на 30мм. Но, это условие не всегда выполняется.
На сей счет, некоторые наши оппоненты могут возразить: облицовка из полнотелого силикатного кирпича то же разрушается. Да так, если неправильно сделаны отливы и по стене течёт вода. В таком случае разрушается кладка из любого кирпича или камня.
Какой же материал выбрать в качестве утеплителя? Ассортимент современных теплоизоляционных материалов велик:
- пенополистиролы (обычный и экструдированный).
- пенополиуретан.
- пеноизол.
- минеральная вата.
- один из новых видов утеплителя «Шелтер» и другие.
Независимо от названия, желательно, чтобы утеплитель частично или полностью соответствовал следующим требованиям: не впитывал влагу, не разламывался на мелкие кусочки и не осыпался, не горел, не слеживался, восстанавливался после проминания, быть долговечным и иметь хорошие теплоизоляционные свойства.
В большинстве случаев теплоизоляционные плиты укладываются в два слоя; 1-й слой делается из плит меньшей плотности для ровного заполнения неровностей кирпича, второй наружный слой выполняется из более жестких плит плотностью 75-150 кг/м3. Если укладывать в один слой, то необходимо применять утеплители большей плотности, т.е. 75-150 кг/м3, но, в любом случае, толщина слоя утеплителя должна быть не менее 10 см. Так как, подвальная, цокольная часть и нижние ряды кладки здания в наибольшей степени подвержены воздействию влаги, для их утепления желательно применить экструдированный пенополистирол или другие утеплители, которые не боятся влаги. Важно знать, что материалы с более низким коэффициентом паропроницаемости целесообразно располагать в конструкции со стороны помещения, а более высокой со стороны улицы, т.е. по мере движения влажного воздуха от внутренней поверхности стены к наружной, слои конструкции должны обладать возрастающей воздухопроницаемостью в противном случае, на пути движения из помещения на улицу, на границе с теплоизоляционным материалом может конденсироваться влага.
Для сравнения ниже приводим значения сопротивления воздухопроницанию слоёв конструкций согласно приложения С – СНиП 23-02-2003 «Тепловая защита зданий» таблица 1., а также показатели паропроницаемости согласно приложения 3 СНиП II-3 -79 таблица 2:
Таблица 1.
| Материалы и конструкции | Толщина слоя, мм. | Сопротивление воздухопроницанию Rф, (м2*ч*Па)/кг. |
|---|---|---|
1. Бетон сплошной (без швов) | 100 | 20000 |
| 2.Газосиликат сплошной (без швов) | 140 | 21 |
3. | 250 и более | 18 |
4. Картон строительный (без швов) | 1,3 | 64 |
5. Обшивка из обрезных досок, соединенных в шпунт | 20-25 | 1,5 |
6. Обои бумажные обычные | – | 20 |
7. Пенобетон автоклавный (без швов) | 100 | 2000 |
8. | 50-100 | 80 |
9. Плиты минераловатные жесткие | 50 | 2 |
10. Штукатурка цементно-песчаным раствором по каменной или кирпичной кладке | 15 | 373 |
Кирпичная кладка из сплошного кирпича на цементно-песчанном растворе толщиной в один кирпич и более
Пенополистирол
Таблица 2.
| Материалы и конструкции | Паропроницаемость мг/(м*ч*Па). |
|---|---|
1. Железобетон | 0,03 |
2. | 0,2 |
3. Кладка из силикатного полнотелого кирпича | 0,11 |
4. Картон | 0,06 |
5. Дерево – сосна, ель | 0,06 |
6. Обои бумажные обычные | 0,06 |
7. Газобетон автоклавный | 0,2 |
8. Пенополистирол | 0,05 |
9. | 0,3-0,6 |
10. Цементно-песчаный раствор | 0,09 |
Газосиликат сплошной
Плиты минераловатныеКак видно из вышеуказанных таблиц, по мере движения влажного воздуха от внутренней стены к наружной, т.е. от штукатурного слоя и кирпича к слою утеплителя, паропроницаемость слоёв увеличивается, а сопротивление воздухопроницанию уменьшается, тем самым обеспечивается хороший микроклимат в помещении.
Рассмотрим вкратце наиболее распространенных три варианта наружного утепления несущих стен:
1. Вариант – трёхслойная стена с кирпичной облицовкой.
Технология кладки с утеплителем
- Кладка облицовочного слоя до уровня связей.
- Монтаж теплоизоляционного слоя, чтобы верх его был выше облицовочного слоя на 5-10 см.
- Кладка несущего слоя до следующего уровня связей. Установка связей, протыкая их через утеплитель, если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве
- Кладка по одному ряду кирпича в несущей части стены и облицовочном слое.
Установка связей, протыкая их через утеплитель, если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном швеЭта конструкция состоит из трёх слоёв: несущей стены, облицовки из кирпича и утеплителя, который расположен между ними. Несущая и облицовочная стены опираются на единый фундамент. Потому фундамент для такой трёхслойной стены необходимо выполнить с учётом толщины утеплителя, вентзазора и облицовочного слоя.
Для вентиляции воздушного зазора вертикальные швы в кладке нижнего ряда облицовки не заполняют раствором из расчёта 75 см2 на каждые 20 м2 поверхности стены. Верхние продухи предусматривают в карнизной части стены.
При облицовке стен кирпичом важно обеспечить долговечность слоя утеплителя, применив самые качественные утеплители.
При малоэтажном строительстве утепление наружной стены и кладку кирпичной облицовки можно выполнить вторым этапом после завершения кладки основной стены. В этом случае будет гарантировано качество утепления, так как обеспечивается визуальный контроль за креплением утеплителя к несущей стене и за отсутствием щелей между плитами утеплителя. Если кладка несущей стены и облицовки ведутся одновременно, то они между собой связываются специальными стеклопластиковыми связями. По вертикали связи располагают с шагом 600 мм. (высота плиты утеплителя), по горизонтали – 500 мм., при этом количество связей на 1 м2 глухой стены – не менее 4 шт. На углах здания, по периметру оконных и дверных проемов 6-8 шт. на м2. Кладку кирпичной облицовки продольно армируют кладочной сеткой по вертикали не более 1000-1200 мм.
Преимущества
- красивый и респектабельный внешний вид;
- высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции.
Недостатки
- большая трудоемкость возведения;
2. Вариант с устройством навесного вентилируемого фасада.
Навесной вентилируемый фасад представляет собой сборную конструкцию, состоящую непосредственно из облицовки – фиброцементных плит, керамогранита, алюминиевых композитных панелей, натурального камня, сайдинга, профлиста и др.) и подоблицовочного каркаса (кронштейнов, направляющих). отличающихся по декоративным свойствам, качеству и цене. Подоблицовочный каркас предназначен для надежного крепления к внешней стене здания облицовочных плит и термоизоляции таким образом, чтобы между стеной и утеплителем остался вентилируемый воздушный зазор, предохраняющий несущие стены от образования конденсата. Внешняя облицовка вентилируемых фасадов защищает от осадков, механических воздействий и выполняет декоративную роль. Утеплитель перекрывает несущую стену строения и обеспечивает сохранение тепла по всей площади фасадов.
Для достижения высокой долговечности навесного вентилируемого фасада подоблицовочный каркас и кляммеры должны быть изготовлены из высококачественных и имеющих достаточную толщину материалов.
Преимущества:
- возможность использования различных облицовочных материалов, как по цене, так и по качеству.
- широкая возможность цветовых комбинаций.
- монтаж фасадной системы в любое время года.
Недостатки:
- необходима высокая квалификация монтажников.
- такие системы получили распространение относительно недавно, поэтому они ещё не прошли испытания временем.

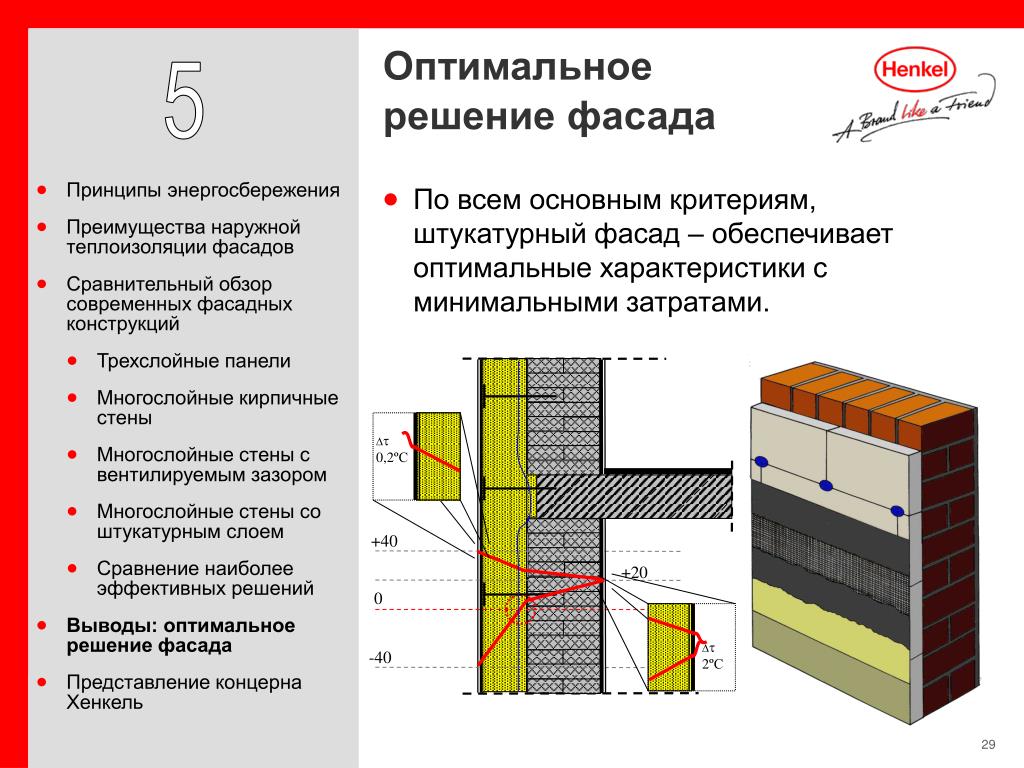

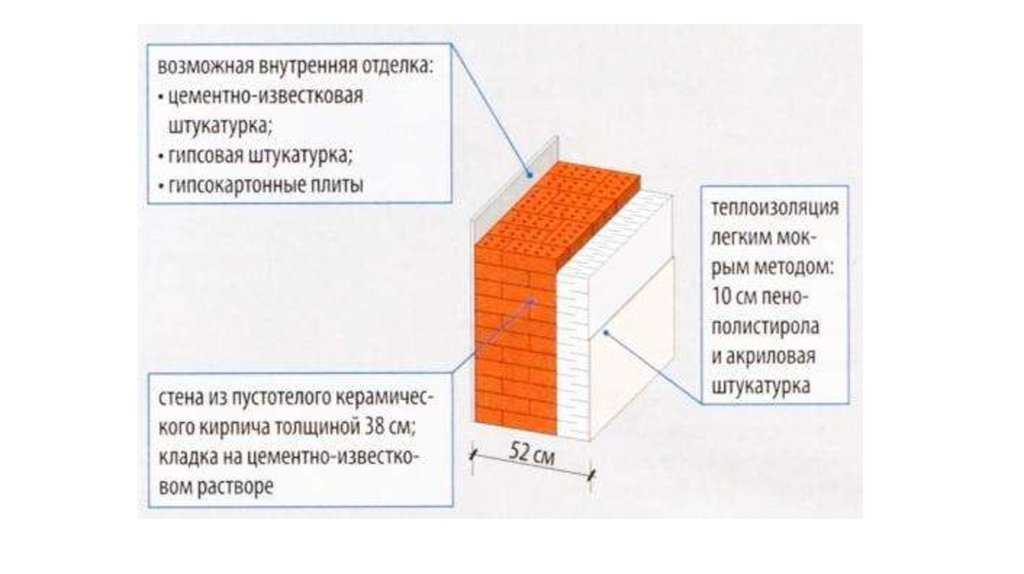

3. Вариант – облицовка декоративной штукатуркой (мокрый фасад).
При отделке дома мокрым фасадом достигаются те же результаты по теплозащите здания, что и при первых двух вариантах. Особенность – его ценовая доступность, так как стоимость работ за м2 формируется из стоимости утеплителя, клеевых составов и декоративной отделки, материалов весьма доступных, особенно с учетом возможности выбора самых разных по цене материалов.
Но данная технология имеет и некоторые недостатки, связанные, прежде всего с требованиями соблюдения определенных условий при выполнении работ. Это:
- соблюдение температурного режима, так как работы можно проводить при температуре окружающей среды выше 5 °C и ниже 30 °C;
- высокие риски. Есть немалая вероятность появления трещин, отслаивания и т.п.
И, наверное, не будет лишним добавить самое главное: независимо от того, какой материал применяется для строительства, какой способ утепления , все работы необходимо выполнять грамотно и качественно с учётом существующих нормативно-технических документов; вести постоянный контроль за ходом выполнения строительно-монтажных работ, ибо на сегодняшний день, еще не придуманы такие системы строительства, которые бы работали в автоматическом режиме без участия руководителей и специалистов.
Приложение: Заключение теплотехнических испытаний кирпичной кладки, выполненной центральной аналитической лабораторией по энергосбережению в строительном комплексе ЦАЛЭСК №12-06 от 8.
02.2006г. Заказчик; ООО «Керамика – синтез» дочернее предприятие ООО «КЗССМ».
- Заключение 508-17 КЗССМ

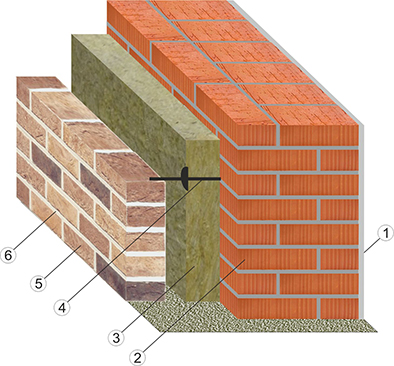

Возведение двух- и трехслойных стен
Для достижения максимального эффекта тепло- и звукоизоляции наружные стены обычно сооружаются двух- или трехслойными.
- опорный слой – опорная стена из рядового кирпича, керамических блоков, ячеистого бетона и т.п.;
- теплоизоляционный слой (при необходимости) – утеплитель из минеральной ваты, полистирола;
- фасадный слой – наружный (наружный) из кладочного или клинкерного облицовочного кирпича.
Кроме того, необходимо оставить вентиляционный слой при возведении стен независимо от того, используете вы утеплитель или нет. Вентиляционный слой должен быть шириной 2-4 см. Это предотвратит конденсацию атмосферной влаги, что значительно снижает его теплоизоляционные свойства.
| Стена без утеплителя | Стена с обогревателем |
1) Опорная стена
2) Утеплитель – минеральное волокно
3) Вентиляционный слой
4) Фасадная стена
5а) Анкер
5б) Анкер с прижимным кругом-капельником
6) Фартук гидроизоляционный
7) Вентиляционно-дренажный короб
8) Утеплитель – пенопласт
9) Цоколь
Важно! При возведении фасадной стены раствор не должен проникать в вентиляционный слой.
Вентиляция
Из-за перепадов температур в вентиляционном слое иногда может конденсироваться влага, поэтому необходимо позаботиться о полной циркуляции воздуха в нем и возможности отвода конденсата. Чтобы это было возможно, оставьте незаполненными швы фасадной кладки – вертикальные швы, глухой раствор. Смысл расположения швов вентиляционной заглушки заключается в обеспечении свободной циркуляции воздуха в вентиляционном слое.
Расположение вентиляционных глухих швов.
Так, вентиляционные глухие швы располагают:
- В нижнем и верхнем рядах кладки с шагом 100-150см, не ближе 25см угла стены;
- Под и над окнами всего 100 см, но не менее 2 шт на окне;
- Над дверными проемами;
- Под и над мостами и перекрытиями в высотном строительстве;
- Дополнительно посередине на высоте стены более 6м.
Важно! Вентиляционные пустые швы в кладке должны располагаться строго друг над другом.
Для удаления конденсата в нижнем ряду и рядах окон, дверей, перекрытий и перемычек дополнительно ставят т.е. «Гидроизоляционный фартук» — гидроизоляция со склонностью к глухим швам. Для предотвращения проникновения насекомых вентиляционные глухие швы прокладывают специальной вентиляцией, дренажными коробами или вставками с обычной пластиковой сеткой, свернутой в трубку.
Вентиляционная, дренажная коробка

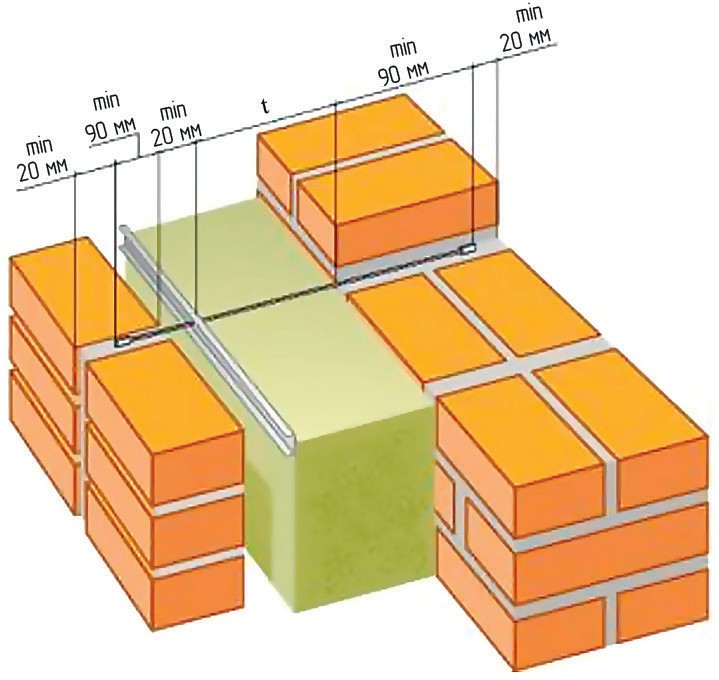

Анкеровка.
Соединение каменного фасада с опорной стеной осуществляется с помощью болтов, выполненных из коррозионностойких материалов: коррозионностойкая сталь, композитный пластик (стеклопластик, базальтопластик). По способу крепления к опорной стене анкеры делятся на закладные и забивные
Анкеры закладные
Забивные анкеры с дюбелями
Первые укладываются в горизонтальные швы несущей стены сразу после ее возведения
Вторые вбиваются в уже построенную несущую стену, непосредственно при монтаже теплоизоляционных материалов и фасадной кладки.
Важно Кладка анкеров в фасадной кладке осуществляется только в раствор на глубину 6-8 см
Первый способ соединения упрощает закладку анкеров, но усложняет последующий монтаж утеплителя и возведение фасадной стены: из-за возможного несовпадения горизонтальных швов и кладки фасадной опоры приходится анкеровать покрытия.
верхняя сторона. Кроме того, этот способ строительства требует выполнения всех слоев стены в течение одного строительного сезона.
Второй способ соединения усложняет установку анкеров в опорных стенах, но упрощает монтаж утеплителя, исключает необходимость загибания анкеров (что усиливает соединение), позволяет производить монтаж утеплителя на наружной кладке на следующий строительный сезон.
Если в конструкции стены предусмотрен вентиляционный слой, то на анкеры необходимо надеть специальный прижимной круг-капельник.
Выполняет двойную функцию: прижимает минеральную изоляцию к несущей стене и отводит влагу из слоя, сама конденсируясь.
В зависимости от высоты и длины стены, ветровой нагрузки, наличия архитектурных элементов количество анкеров может быть от 4 до 8 штук на квадратный метр. Практика показывает, что оптимальное количество – 5 штук на кв.м. Либо оставьте расчет количества анкеров профессионалу-конструктору.
Здесь мы даем только общие рекомендации по расположению анкеров в стене
Максимальное расстояние между анкерами по горизонтали должно быть 50 см. По вертикали на расстоянии 30-40 см друг от друга или в пятом ряду фасадной кладки. Кладку анкеров необходимо вести в «шахматном» порядке.
Следует обратить внимание на наиболее проблемные места стены – углы, перемычки, оконные и дверные проемы. Здесь анкеры должны располагаться линейно по вертикали и горизонтали на расстоянии около 30 см друг от друга и не менее 15 см от края отверстия или угла.
Деформационные швы
Немаловажной конструктивной деталью стен являются деформационные швы – незаполненные вертикальные или горизонтальные швы, оставленные в местах, где следует ожидать смещения опор и фасадной кладки. Деформационные швы делятся на температурные и усадочные. В длинных стенках обустраивают деформационные швы для предотвращения образования трещин из-за температурных перепадов или разницы температур между передней и опорной муфтами.
Усадочные швы выполняются в местах, где могут образоваться неровности стены или различных частей здания.
Расположение деформационных швов
| Полная поддержка каменного фасада | Частичная поддержка каменного фасада |
Допустимое расстояние между деформационными швами
| Вертикальные швы (Ширина) | 12-14 м | для фасадов norhten |
| 12-14 м | для северных фасадов | |
| 10-12 м | для восточных фасадов | |
| 8-9 м | для южных фасадов | |
| 7-8 м | для западных фасадов |
| Горизонтальные швы (Высота) | до 12 м | полное сопротивление фасада |
| 6-8 м | полное сопротивление фасада |
Выполнение горизонтальных и вертикальных деформационных швов выглядит так:
| Горизонтальный шов | Вертикальный разрезной шов | Вертикальный прямой шов |
После оборудования деформационные швы необходимо герметизировать специальным эластичным полимерным материалом – деформационной лентой.
Усиленные фасады
Применение усиленного фасада МУРФОР предотвратит растрескивание из-за неравномерной нагрузки на разные участки стены. Арматура МУРФОР представляет собой сварную конструкцию с двумя параллельными стержнями, соединенными синусоидально изогнутым третьим стержнем.
Введенный в раствор, снимает напряжение в проблемных местах кладки, равномерно распределяя его. Обычно участки, где возникает напряжение, располагаются в оконных и дверных проемах, местах перепадов высот кладки.
Оконный проем
Дверной проем
Изменение высоты стены
Для предотвращения разрушения стен из-за возможных просадок грунта пять нижних рядов кладки и каждый дополнительный 5-6 рядов армируются
В ряде случаев применение арматуры МУРФОР позволяет значительно увеличить расстояние между деформационных швов или полностью избежать их.
В ряде случаев применение арматуры МУРФОР позволяет значительно увеличить расстояние между деформационными швами или полностью их избежать.
Using special clamps with MURFOR armature, allows to perform jumpers over windows and doors
Horizontal masonry
Vertical masonry
Nets mounted on consoles
Clamps располагаются в лицевом ряду по краям отверстия и в каждом втором вертикальном шве перемычки при вертикальной завязке и в каждом вертикальном шве при горизонтальной кладке. Арматура MURFOR уложена между первым и вторым, а также между вторым и третьим рядами по всей длине моста и его краям.
Использование специальных навесных консолей Баут с арматурой МУРФОР позволяет создать систему навесных фасадов, что особенно актуально в строительстве зданий.
Для этого ряд консолей, который подходит к первому ряду кладки фасада, крепится к несущей стене вокруг здания. Затем в первых рядах укладывается арматура МУРФОР, создавая сетки, которые служат опорой для следующих
рядов кладки.
Выполнение навесных фасадов применяется в таких случаях:
- Высотное здание, при высоте фасада более 12м;
- Когда наружная кладка начинается, например, со второго этажа;
- Оборудование горизонтальных швов;
- Оборудование мостов длиной более 2 метров
.
Отражающая изоляция VR Plus Shield™ — многослойная для кирпичных стен — Fi-Foil Company, Inc.
Сопутствующие товарыВизуализатор продукта
VR Plus Shield — это многослойная отражающая изоляция для использования на кирпичных стенах с обшивкой. Эта уникальная изоляция состоит из нескольких слоев, которые при установке разделяются для создания трех отражающих воздушных пространств со значениями R до R-7,1 на 1,5-дюймовой обшивке.
VR Plus доступен как в стандартной неперфорированной версии, выполняющей функцию пароизолятора, так и в перфорированной версии Hi-Perm, обеспечивающей паропроницаемость в зависимости от конструкции ограждающей конструкции и требований климатической зоны. VR Plus доступен с язычком скобы для деревянного каркаса или с язычком ленты для металлического каркаса.
Соответствие и утверждения
- СОВЕТЫ ASTM C-1224 Стандартная спецификация для рефлексивной изоляции
- Meets International & Florida Code и энергетический кодекс
- Три (3) Отражающая инсалонг. Слой натуральной крафт-бумаги
- Внутренние слои алюминиевой фольги высшего сорта
- Технология расширения Fi-Foil, разделяющая слои бумаги и фольги
- Создает три (3) отражающих воздушных пространства
- Низкоэмиссионные поверхности снижают теплопередачу излучением
- Быстрая установка с помощью скобы или ленты
- Ширина 16 или 24 дюйма
- Перфорированные или сплошные
5 Использование 500 08 рулонов sf с деревянной обшивкой или металлическим каркасом
- Легко комбинируется с другим массивным утеплителем как часть стеновой системы
- Добавляется до R7,1 всего за 1-1/2″ замкнутого воздушного пространства
- Подтвержденное содержание вторичного сырья >20%
- Поддерживает экологичный дизайн
- Класс воспламеняемости класса A
- Соответствует ASTM C 1224, отражающая изоляция
- Соответствует международным строительным нормам (IBC)
- Соответствует международным жилищным нормам (IRC)
- Соответствует международным нормам энергосбережения (IECC)
- Me 9 Строительные нормы и правила Флориды (FBC)
- Соответствуют жилищным нормам Флориды (FRC)
- Соответствуют нормам энергосбережения Флориды (FECC)
- Соответствуют целям устойчивого развития
- Национальная сеть дистрибьюторов изоляции
- Национальная сеть подрядчиков по изоляции
Преимущества
- Добавление до R7. 1
- Легкие 500 кв.
- Экономия места на складе
- Экономия на материалах и доставке
- Высокая производительность и компактность
- Обеспечивает большую жилую площадь для повышения конкурентоспособности
- Самая низкая стоимость на значение R для всей изоляции стен из каменной кладки
- Поверхности с низким коэффициентом отражения улучшают характеристики замкнутого воздушного пространства
- Снижают HERS и другие индексы энергоэффективности (ERI)
- Более комфортные здания
- Повышенная энергоэффективность
- Национальная сеть дистрибьюторов изоляции
- Национальная сеть подрядчиков по изоляции
1 5 -Год гарантии
Подробнее
Технические характеристики
| Мех/расстояние на расстоянии шпильки | 16 “O.C | 24″ O.C |
| . Кадры | 375 ‘ | 250′ |
| Покрытие | 500 кв. |
