Теплопроводность утеплителей таблица – сравнение утеплителей по теплопроводности
Мы живем далеко не в самой жаркой стране на Земле, а значит, свои жилища вынуждены обогревать, по крайней мере, большую часть года. Этим и объясняется такой высокий спрос на разные утеплители.
Из всех материалов, использующихся для утепления жилых и прочих объектов, особо популярными являются сейчас пенополиуретан, пенополистирол и минеральная вата. Поговорим о двух последних из них.
Минеральная вата
Минеральной ватой называется материал, основой которого является базальтовое волокно.
Применяться минеральная вата может не везде, так как имеет нижний температурный предел. К примеру, этот утеплитель не может быть использован в холодильной камере.
Под воздействием низких температур минеральная вата становится хрупкой и деформируется, что недопустимо для утеплителя. Здесь, как показывает сравнение утеплителей по теплопроводности, преимущество на стороне пенополистирола, у которого нет нижнего температурного предела.
Что касается верхней температурной границы, тут все зависит от механических нагрузок во время воздействия высокой температуры и длительности этого воздействия. Если вам интересна теплопроводность утеплителей, таблица, которая есть на нашем сайте, поможет в получении информации об этом. В частности там приведен коэффициент теплопроводности минеральной ваты.
Минеральная вата пропускает пар и влагу. Это заметно снижает ее теплоизолирующие свойства. Также скопление влаги способствует развитию плесени и грибка, в утеплителе начинают селиться грызуны, заводятся гнилостные бактерии и пр.
Еще утеплитель из минеральной ваты гигроскопичен, из-за чего необходимо возводить вентилируемые стены и кровлю. Это в ряде случаев приводит к большому расходу денежных средств.
Утеплитель из минеральной ваты тяжелее своего аналога из пенополистирола в 1,5-3 раза. Отсюда более высокая стоимость его транспортировки. Также минус в том, что такой утеплитель может быть использован лишь тогда, когда фундамент сооружения, которое утепляется с его помощью, достаточно прочен.
Разумеется, труднее производить погрузочно-разгрузочные и строительно-монтажные работы с использованием утеплителя большой массы.
Пенополистирол
По сравнению с вышеописанным утеплителем, утеплитель из пенополистирола имеет лучшие характеристики. Теплоизоляционные свойства этого материала высоки, в результате чего, применение его становится экономически выгодным.
Утеплитель из пенополистирола помимо хороших теплоизоляционных свойств, хорошо поглощает шум, противостоит бактериям и грибкам. Также этот материал устойчив к воздействию растворов спиртов, кислот и щелочей. Коэффициент теплопроводности пенополистирола и прочие его характеристики можно узнать, изучив «теплопроводность утеплителей таблица» на нашем ресурсе.
Одно из главных достоинств пенополистирола заключается в его способности выдерживать достаточно большую механическую нагрузку при минимальном значении плотности.
Нужно выделить преимущество пенополистирола перед минеральной ватой. Так как он имеет небольшую среднюю плотность, то не изменяет практически нагрузку на фундамент и несущие конструкции.
Сравнение утеплителей по теплопроводности показывает, что в зависимости от плотности коэффициент теплопроводности минеральной ваты – 0,048-0,07; коэффициент теплопроводности пенополистирола – 0,038-0,05.
Другие свойства описываемых утеплителей
Утеплители из минеральной ваты не могут воспламеняться. Огнестойкость этих материалов определяется не только тем, каковы свойства материала, но и тем, в каких условиях они используются.
На степень огнестойкости большое влияние оказывает то, с какими материалами комбинируются утеплители. Также играет роль способ расположения защитных и покровных слоев.
Что касается пенополистирола, он относится к самозатухающим материалам. Поэтому стены, отделанные им, воспламеняются не так быстро. А если это все-таки происходит, пламя по их поверхности распространяется также медленнее, чем в случае с другими утеплителями.
Когда горит утеплитель из пенополистирола, тепла выделяется примерно 1000 МДж/м3, что в 7-8 раз меньше, чем при горении сухого дерева.
Время самостоятельного горения пенополистирола – не больше секунды.
Время самостоятельного горения пенополистирола – не больше секунды.Минеральная вата относится к негорючим веществам. Поэтому воспламеняемость поверхностей, облицованных ей, равно как и распространяемость пламени по ним, минимальна. Так как основа этого утеплителя – базальт – является натуральным камнем, минеральная вата способна выдерживать температуру – до 1000 °C, а распространению огня способна противостоять – до трех часов.

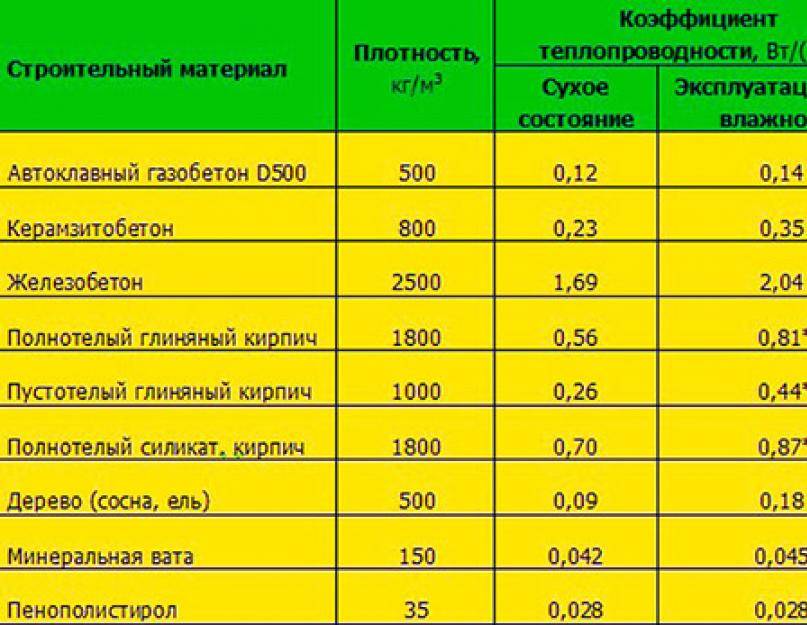

Таблица теплопроводности утеплителей
Цель работ по утеплению строения — сохранение тепла зимой, сбережение энергоресурсов и снижение себестоимости обогрева жилища. Годы практики показали, что наиболее действенный способ утеплить частный дом, это обшить его снаружи одним из утеплителей. Вопрос стоит в том, какой из них выбрать, потому что на строительном рынке предлагается большой ассортимент новых материалов.
Содержание статьи:
- На что обратить внимание при выборе
org/ListItem”>
Показатели таблицы
Показатели таблицы
Не ошибиться в выборе теплоизоляционного материала поможет приведенная ниже таблица. В ней указан не только коэффициент теплопроводности, но и степень паропроницаемости, играющей немаловажную роль в применении утеплителя в наружных работах.
Материал | Плотность | Паропроницаемость | Теплопроводность |
Пенополистирол | 150кг/м3 | 0,05 | 0,05 |
Пенополистирол | 100кг/м3 | 0,05 | 0,041 |
Минвата | 200кг/м3 | 0,49 | 0,07 |
Минвата | 100кг/м3 | 0,56 | 0,056 |
Пенополиуретан | 80кг/м3 | 0,05 | 0,041 |
Пенополиуретан | 60кг/м3 | 0,05 | 0,035 |
Пеностекло | 400кг/м3 | 0. | 0,11 |
02
Смотрите также: Как правильно выбрать материал для утепления стен?
О дополнительных свойствах строительных утеплителей, определяющих реакцию материалов к различным физическим воздействиям, таких как водопоглощение, температурное расширение, теплоемкость можно узнать из справочников строительных материалов.
Из таблицы видно, что наибольшей паропроницаемостью обладает минеральная (базальтовая) вата. К тому же у нее достаточно низкий показатель теплопроводности, что дает возможность использовать для утепления плиты меньшей толщины.
Самый низкий коэффициент теплосбережения у пеностекла, поэтому его лучше использовать, когда актуален вопрос, как утеплить фундамент дома снаружи.
Если провести сравнение минваты с пенополистиролом и другими видами утеплителя, приведенными в таблице, то они обладают меньшей паропроницаемостью, имея приблизительно одинаковый показатель теплопроводности.
Следовательно, стены, обшитые этими материалами, будут меньше «дышать».
К содержанию ↑
На что обратить внимание при выборе
Первое, что должно интересовать при покупке утеплителя, это его теплоизоляционные показатели, и чем меньше цифра теплопроводности, тем лучше он будет удерживать зимой тепло в доме, а летом — прохладу.
Теплоемкость материала зависит от его способности накапливать и удерживать тепло. Чем больше его плотность, тем больше утеплитель может накопить энергии, поэтому лучшие утеплители те, в структуре которых много пузырьковых образований или микроскопических изолированных между собой полостей.
Следующий показатель — паропроницаемость. Чем она выше, тем лучше из здания будет выводиться лишняя влага и меньше скапливаться в стенах дома. Материалы с низкими паропропускными свойствами снижают способность здания сохранять тепло, и в нем приходится устанавливать улучшенную принудительную вентиляцию, а это лишние затраты.
Утеплитель с низким весом легче транспортировать, производить монтаж, и он всегда дешевле. Но главное, для его навешивания требуется меньше крепежных приспособлений, и отпадает необходимость укреплять стены и фундамент. Немаловажную роль играют и показатели горючести материалов, особенно при утеплении деревянных строений. Наиболее огнеупорными являются пеностекло и базальтовая вата.
Читайте также:
- Как своими руками утеплить фасад пеноплексом
- Таблица теплопроводности строительных материалов
- Базальтовый утеплитель: Размеры
- Утеплитель Басвул
- Термопанели фасадные: Отзывы
Таблица общего коэффициента теплопередачи Графики и уравнение
Таблица общего коэффициента теплопередачи Графики и уравнение
Справочник по термодинамике
Справочник по теплопередаче
Таблица общего коэффициента теплопередачи Char t:
Коэффициент теплопередачи — коэффициент пропорциональности между тепловым потоком и термодинамической движущей силой потока тепла (т.
е. разностью температур, ΔT):
h = q / (Ts – K)
где:
q: количество требуемой теплоты (тепловой поток), Вт/м2, т. е. тепловая мощность на единицу площади, q = d\dot{Q}/dA
h: коэффициент теплопередачи, Вт/(м 2 K)
Ts = температура поверхности твердого тела
K = температура окружающей жидкости
Используется при расчете теплопередачи, обычно путем конвекции или фазового перехода между жидкостью и твердый. Коэффициент теплопередачи имеет единицы СИ в ваттах на квадратный метр-кельвин: Вт/(м 2 К). Коэффициент теплопередачи обратно пропорционален теплоизоляции. Это используется для строительных материалов (значение R) и для изоляции одежды.
Связанные ресурсы:
- Общий коэффициент теплопередачи — теплопередача
- Общий коэффициент теплопередачи Термодинамика
- Конвективная теплопередача Уравнение конвекции и калькулятор
- Преобразование теплопроводности
- Теплопроводность газов
- Теплопроводность обычных металлов и сплавов
Таблица общего коэффициента теплопередачи Таблица труб
Типы | | Общий коэффициент теплопередачи – U – | |
| Вт/(м 2 К) | БТЕ/(фут 2 или F ч) | ||
| Трубчатые, нагревательные или охлаждающие | Газ при атмосферном давлении внутри и снаружи труб | 5 – 35 | 1 – 6 |
| Газ высокого давления внутри и снаружи труб | 150 – 500 | 25 – 90 | |
| Жидкость снаружи (внутри) и газ при атмосферном давлении внутри (снаружи) труб | 15 – 70 | 3 – 15 | |
| Газ под высоким давлением внутри и жидкость снаружи труб | 200 – 400 | 35 – 70 | |
| Жидкости внутри и снаружи труб | 150 – 1200 | 25 – 200 | |
| Пар снаружи и жидкость внутри труб | 300 – 1200 | 50 – 200 | |
| Трубчатый, конденсационный | Пар снаружи и охлаждающая вода внутри труб | 1500 – 4000 | 250 – 700 |
| Органические пары или аммиак снаружи и охлаждающая вода внутри труб | 300 – 1200 | 50 – 200 | |
| Трубчатый, испарительный | пар снаружи и высоковязкая жидкость внутри труб, естественная циркуляция | 300 – 900 | 50 – 150 |
| пар снаружи и маловязкая жидкость внутри труб, естественная циркуляция | 600 – 1700 | ||
| пар снаружи и жидкость внутри труб, принудительная циркуляция | 900 – 3000 | 150 – 500 | |
| Теплообменники с воздушным охлаждением | Охлаждение воды | 600 – 750 | 100 – 130 |
| Охлаждение жидких легких углеводородов | 400 – 550 | 70 – 95 | |
| Охлаждение смолы | 30 – 60 | 5 – 10 | |
| Охлаждение воздуха или дымовых газов | 60 – 180 | 10 – 30 | |
| Охлаждение углеводородного газа | 200 – 450 | 35 – 80 | |
| Конденсация пара низкого давления | 700 – 850 | 125 – 150 | |
| Конденсация органических паров | 350 – 500 | 65 – 90 | |
| Пластинчатый теплообменник | жидкость в жидкость | 1000 – 4000 | 150 – 700 |
| Спиральный теплообменник | жидкость в жидкость | 700 – 2500 | 125 – 500 |
| конденсация пара в жидкость | 900 – 3500 | 150 – 700 | |
Таблица общего коэффициента теплопередачи Теплообменники
Нагреватели (без фазового перехода) | ||
| Горячая жидкость | Холодная жидкость | Общий U (БТЕ/час-фут 2 -F) |
| Пар | Воздух | 10 – 20 |
| Пар | Вода | 250 – 750 |
| Пар | Метанол | 200 – 700 |
| Пар | Аммиак | 200 – 700 |
| Пар | Водные растворы | 100 – 700 |
| Пар | Легкие углеводороды (вязкость < 0,5 сП) | 100 – 200 |
| Пар | Средние углеводороды (0,5 сП < вязкость < 1 сП) | 50 – 100 |
| Пар | Тяжелые углеводороды (вязкость > 1) | 6 – 60 |
| Пар | Газы | 5 – 50 |
| Даутерм | Газы | 4 – 40 |
| Даутерм | Тяжелые масла | 8 – 60 |
| Дымовые газы | Ароматические углеводороды и пар | 5 – 10 |
Таблица общего коэффициента теплопередачи Промышленные испарители
Испарители | ||
| Горячая жидкость | Холодная жидкость | Общий U (БТЕ/час-фут 2 -F) |
| Пар | Вода | 350 – 750 |
| Пар | Органические растворители | 100 – 200 |
| Пар | Легкие масла | 80 – 180 |
| Пар | Тяжелые масла (вакуум) | 25 – 75 |
| Вода | Хладагент | 75 – 150 |
| Органические растворители | Хладагент | 30 – 100 |
Таблица общего коэффициента теплопередачи Промышленные охладители
Охладители (без фазового перехода) | ||
| Холодная жидкость | Горячая жидкость | Общий U (БТЕ/час-фут 2 -F) |
| Вода | Вода | 150 – 300 |
| Вода | Органический растворитель | 50 – 150 |
| Вода | Газы | 3 – 50 |
| Вода | Легкие нефтепродукты | 60 – 160 |
| Вода | Тяжелые масла | 10 – 50 |
| Легкое масло | Органический растворитель | 20 – 70 |
| Рассол | Вода | 100 – 200 |
| Рассол | Органический растворитель | 30 – 90 |
| Рассол | Газы | 3 – 50 |
| Органические растворители | Органические растворители | 20 – 60 |
| Тяжелые масла | Тяжелые масла | 8 – 50 |
Таблица общего коэффициента теплопередачи Промышленные конденсаторы
Конденсаторы | ||
| Холодная жидкость | Горячая жидкость | Общий U (БТЕ/час-фут 2 -F) |
| Вода | Пар (давление) | 350 -750 |
| Вода | Пар (вакуум) | 300 – 600 |
| Вода или рассол | Органический растворитель (насыщенный, атмосферный) | 100 – 200 |
| Вода или рассол | Органический растворитель (атмосферный, с высокой степенью неконденсации) | 20 – 80 |
| Вода или рассол | Органический растворитель (насыщенный, вакуум) | 50 – 120 |
| Вода или рассол | Органический растворитель (вакуум, высокая степень неконденсации) | 10 – 50 |
| Вода или рассол | Ароматические пары (атмосферные с неконденсируемыми) | 5 – 30 |
| Вода | Низкокипящий углеводород (атмосферный) | 80 – 200 |
| Вода | Высококипящий углеводород (вакуум) | 10 – 30 |
Таблица общего коэффициента теплопередачи Таблица различных жидкостей
без фазового перехода | |
| Жидкость | Коэффициент пленки (БТЕ/час-фут 2 -F) |
| Вода | 300 – 2000 |
| Газы | 3 – 50 |
| Органические растворители | 60 – 500 |
| Масла | 10 – 120 |
Таблица общего коэффициента теплопередачи Конденсирующие жидкости
Конденсация | |
| Жидкость | Коэффициент пленки (БТЕ/час-фут 2 -F) |
| Пар | 1000 – 3000 |
| Органические растворители | 150 – 500 |
| Легкие масла | 200 – 400 |
| Тяжелые масла (вакуум) | 20 – 50 |
| Аммиак | 500 – 1000 |
Таблица общего коэффициента теплопередачи Различные жидкости (жидкости и газы)
Таблица удельной теплоемкости жидкостей – JPC France
Перейти к содержанию| Жидкости | Удельная теплоемкость (c p ) | Плотность (ρ) | ||||
| СИ | Британский/США | Метрическая система | СИ | Британский/США | ||
| кДж/(кг o С) | o БТЕ/(фунт м F) | ккал/(кг o С) | кг/м3 | фунт/фут3 | ||
| Уксусная кислота | 2,18 | 0,51 | 0,51 | 1048 | 65,4 | |
| Спирт этиловый, 95% при 0, o C (32 o F) (этанол) | 2,3 | 0,55 | 0,55 | 807 | 50,4 | |
| Аммиак, @ 40 o C (104 o F) | 4,86 | 1,16 | 1,16 | 767 | 47,9 | |
| Теплоноситель Dowtherm @ 50 o C (120F) | 1,55 | 0,37 | 0,37 | 944 | 58,9 | |
| Этиленгликоль 25% по объему/вода, @ 70 или С (160F) | 3,93 3,93 | 0,94 | 0,94 | 1018 | 63,5 | |
| Этиленгликоль 30% по объему/вода, при 70 o C (160F) | 3,87 | 0,925 | 0,925 | 1025 | 64,0 | |
| Этиленгликоль 40 % по объему/вода, при 70 o C (160F) | 3,73 | 0,89 | 0,89 | 1038 | 64,8 | |
| Этиленгликоль/вода, 50 % по объему при 70 o C (160F) | 3,56 | 0,85 | 0,85 | 1050 | 65,5 | |
| Этиленгликоль, чистый | 2,36 | 0,56 | 0,56 | 1120 | 69,9 | |
| Фреон R-12 насыщенный при 50 o C (120F) | 1,02 | 0,244 | 0,244 | 1310 | 81,8 | |
Мазут мин. | 1,67 | 0,4 | 0,4 | 809 | 50,5 | |
| Мазут макс. | 2,09 | 0,5 | 0,5 | 944 | 58,9 | |
| Бензин | 2,22 | 0,53 | 0,53 | 673 | 42,0 | |
| Глицерин | 2,43 | 0,58 | 0,58 | 1261 | 78,7 | |
| Керосин | 2,01 | 0,48 | 0,48 | 809 | 50,5 | |
| Молоко | 3,93 | 0,94 | 0,94 | 1028 | 64,2 | |
| Масло растительное | 1,67 | 0,4 | 0,4 | 921 | 57,5 | |
| Оливковое масло | 1,97 | 0,47 | 0,47 | 929 | 58,0 | |
| Парафин | 2,13 | 0,51 | 0,51 | 897 | 56,0 | |
| Соевое масло | 1,97 | 0,47 | 0,47 | 920 | 57,4 | |
| Вода пресная | 4,19 | 1 | 1 | 1000 | 62,4 | |
| Вода морская @ 2 o С (36 или F) | 3,93 | 0,94 | 0,94 | 1028 | 64,2 | |
