Стеновые панели с утеплителем: Теплые стеновые панели –

Вес сэндвич-панелей зависит от толщины и панелей и типа утеплителя, следует учитывать это при монтаже. Например, панели с утеплителем из минеральной ваты при одинаковой толщине будут тяжелее панелей с пенополистиролом.

Важно знать мнение эксперта!

Чтобы не ошибиться с выбором, закажите бесплатную
консультацию специалиста по телефону

В подарок – расчёт материалов, подбор
комплектующих, раскладка для правильного монтажа

Характеристики утеплителей.

Теплоизоляционные свойства и огнестойкость сэндвич-панелей зависят от используемого утеплителя. Звукоизоляция зависит от толщины панелей.

Поэтому выбор утеплителя должен основываться на:

• требованиях к пожарной безопасности здания – например, административные и жилые здания строят только из панелей с минераловатным утеплителем;
• назначением постройки – при строительстве холодильных и морозильных камер используется пенополиуретан или пенополиизоцианурат;
• экономической целесообразности – по соотношению цена\качество оптимальным выбором является пенополистирол как выгодный легкий и теплый утеплитель.

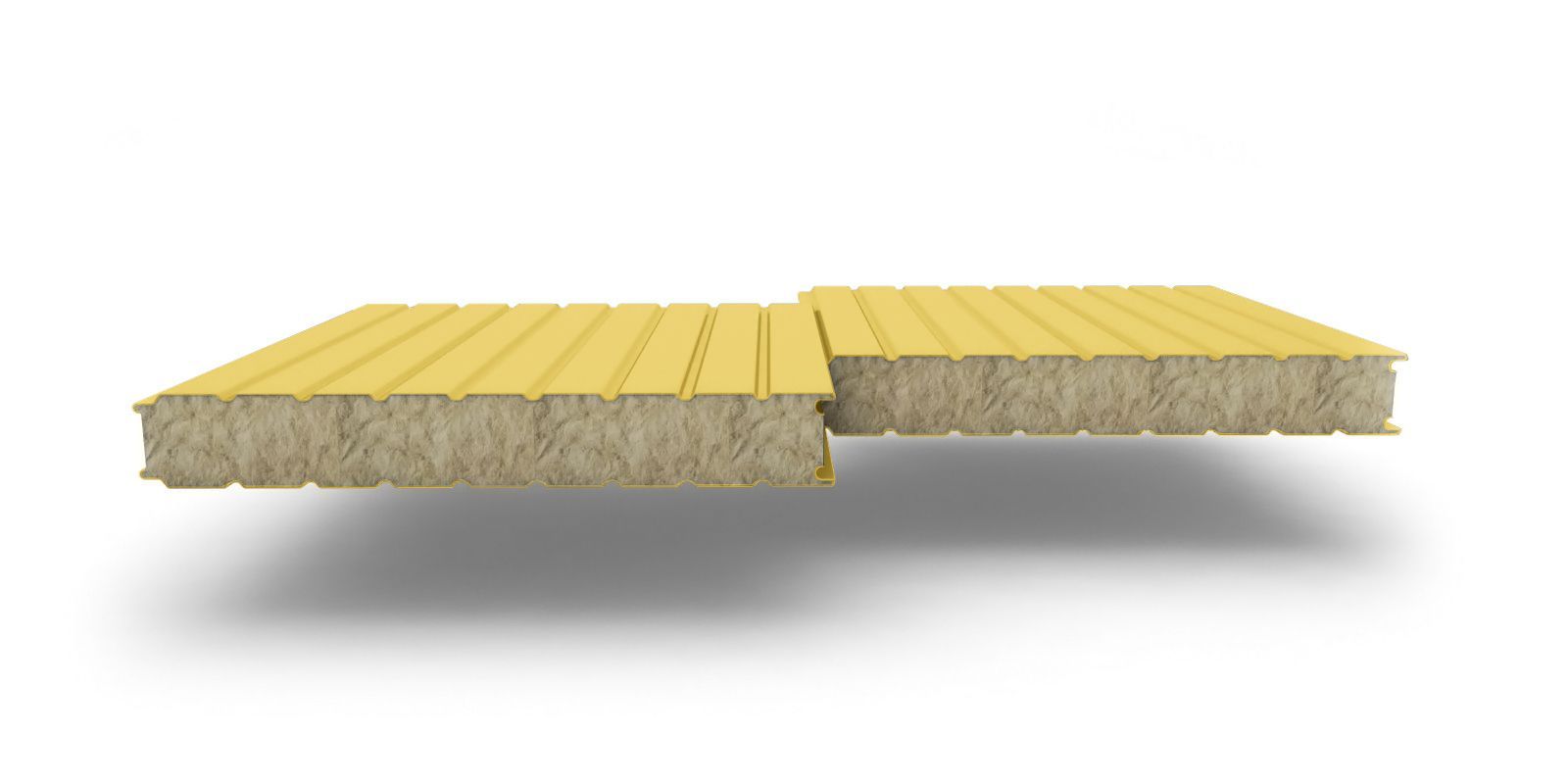

Характеристики сэндвич-панелей с утеплителем из минеральной ваты

Толщина, мм	Термическое сопротивление Rt=m2×°C/Вт	Звукоизоляция, дБ	Теплопроводность λ=Вт/Мк	Предел огнестойкости, ГОСТ 30247. 0-94	Горючесть утеплителя	Плотность, кг/м3	Водопоглащение за 24 часа, % по массе	Водопоглащение за 2 часа, % по массе
50	1,04	30	0,05	EI 30	НГ	120-140	-	1,5
80	1,67	31	0,05	EI 45	НГ	120-140	-	1,5
100	2,08	32	0,05	EI 90	НГ	120-140	-	1,5
120	2,5	33	0,05	EI 150	НГ	120-140	-	1,5
150	3,13	35	0,05	EI 150	НГ	120-140	-	1,5
200	4,14	38	0,05	EI 150	НГ	120-140	-	1,5
250	5,21	43	0,05	EI 150	НГ	120-140	-	1,5

*Группа горючести НГ присваивается негорючим материалам (ГОСТ 30244)

*Огнестойкость от EI 30 до EI 150 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 30 до 150 минут; разрешается применять панели для всех категорий огнестойкости зданий

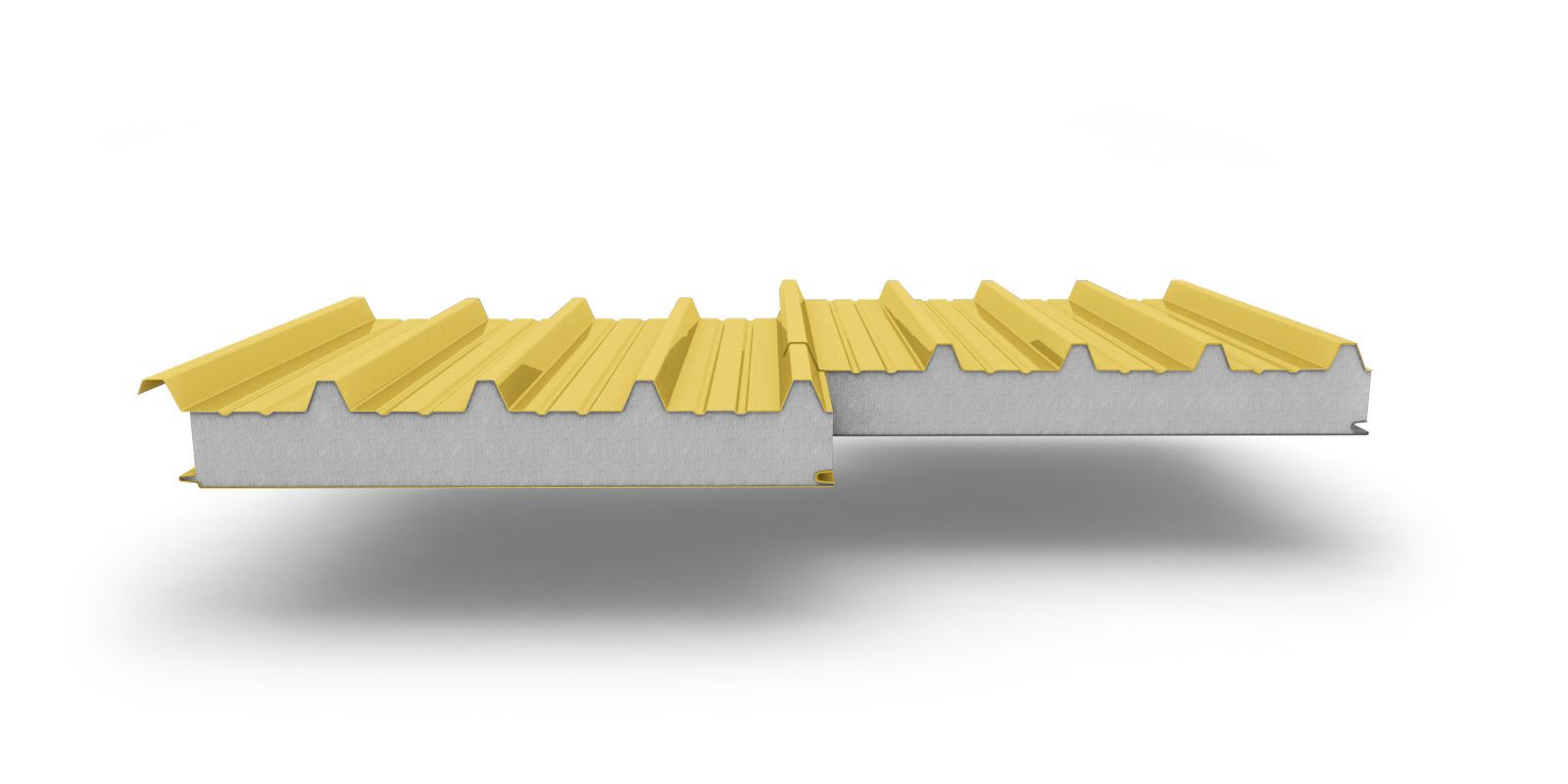

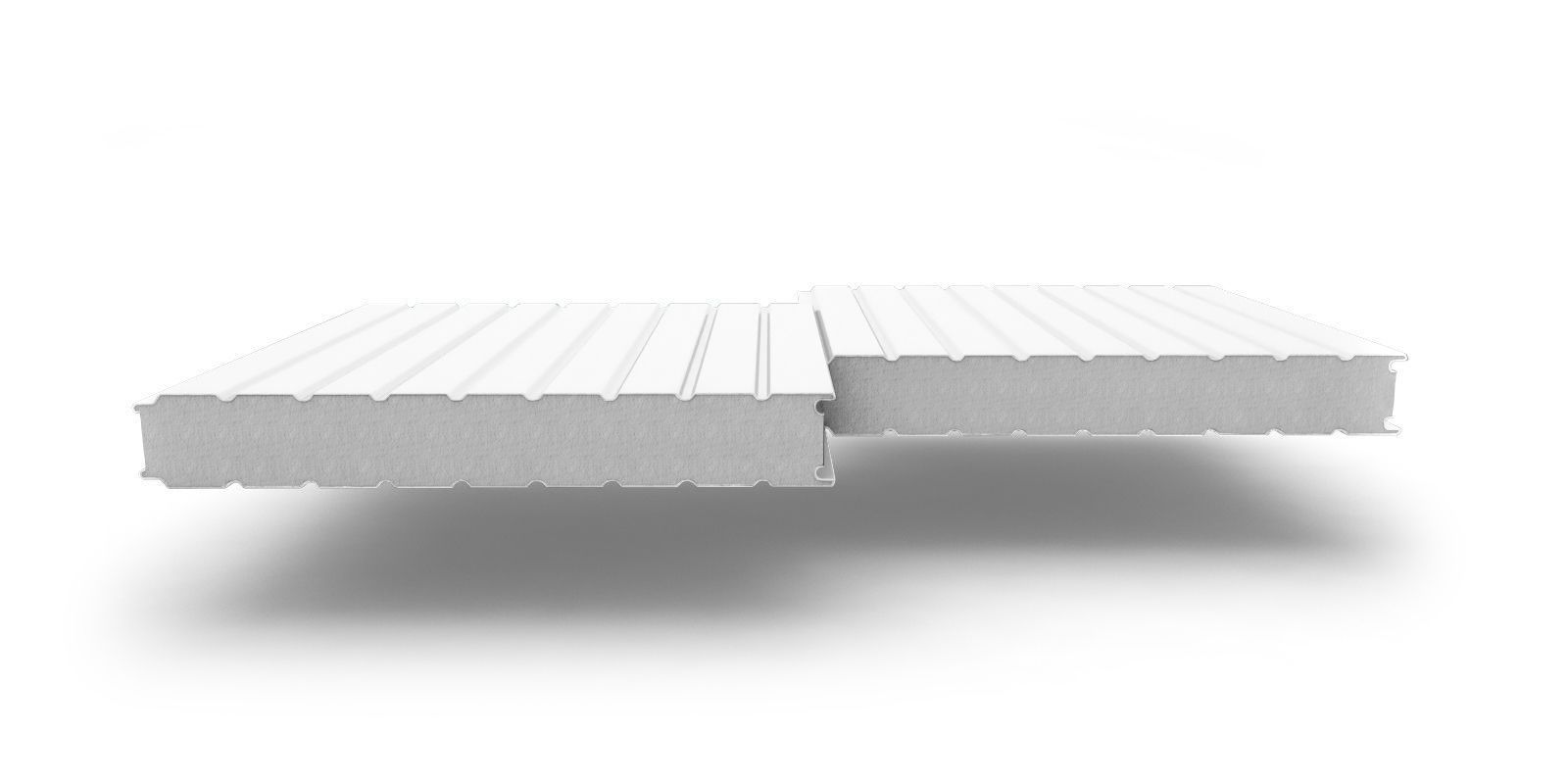

Характеристики сэндвич-панелей с утеплителем из пенополистирола

Толщина, мм	Термическое сопротивление Rt=m2×°C/Вт	Звукоизоляция, дБ	Теплопроводность λ=Вт/Мк	Предел огнестойкости, ГОСТ 30247. 0-94	Горючесть утеплителя	Плотность, кг/м3	Водопоглащение за 24 часа, % по массе	Водопоглащение за 2 часа, % по массе
50	1,28	25	0,042	EI 15	Г1	25	2	-
80	2,05	28	0,042	EI 15	Г1	25	2	-
100	2,56	29	0,042	EI 15	Г1	25	2	-
120	3,08	31	0,042	EI 15	Г1	25	2	-
150	3,85	33	0,042	EI 15	Г1	25	2	-
200	5,13	35	0,042	EI 15	Г1	25	2	-
250	6,41	39	0,042	EI 15	Г1	25	2	-

*Группа горючести Г1 присваивается слабогорючим материалам (ГОСТ 30244)

*Огнестойкость EI 15 – деградация целостности при высокотемпературном (огневом) воздействии в течении 15 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.

размеры и цены за м2

Автор: Termoplast

Дата публикации: 2019-06-06

Дата изменения: 2021-03-30

Стеновые сэндвич панели

Купить трехслойные стеновые сэндвич панели с утеплителем от производителя – размеры и цены за м2 на сайте завода TERMOPLAST, доставка в любой регион.

Сэндвич панель – относительно новый материал, который с каждым годом все увереннее завоевывает позиции на строительном рынке, сумев на практике доказать свою универсальность. Он представляет собой многослойную панель, состоящую из двух профилированных стальных листов, между которыми располагается утеплитель в виде полиуретана или минеральной ваты. Разнообразие сэндвич панелей для стен, размеры и цены стеновых панелей обуславливаются их многофункциональностью, поскольку их можно использовать как в качестве стеновых, так и кровельных компонентов при возведении здания. Из преимуществ изделий выделяют:

• Малый вес, что снижает нагрузку на стены и фундамент строения, облегчает транспортировку до объекта (весит в среднем 11,5 кг/м2.)
• Удобная и быстрая система монтажа
• Высокие теплоизоляционные свойства, что позволяет не затрачивать средства на дополнительное утепление
• Широкий температурный диапазон практической эксплуатации: от -180 до +70 °С
• Хорошие звукоизоляционные свойства
• Легкость обработки: режется и пилится прямо на месте в соответствии с заданной конфигурацией

Собираясь купить трехслойные стеновые панели типа сэндвич с утеплителем следует знать, что существуют разные модификации такого материала. При выборе следует обращать внимание на следующие моменты:

• Толщину стали, а также тип защитного антикоррозионного и лакокрасочного покрытия
• Тип используемого утеплителя, которым может быть пенополистирольная плита (С25,С35), минеральная или базальтовая вата
• Способ соединения плит между собой: обычный, замковый

Наиболее популярной моделью является сэндвич-панель 150 мм, цена за м2 которой зависит от марки стали, цвета и типа утеплительного материала. Благодаря нулевой гигроскопичности такие изделия обеспечивают отличные теплоизоляционные свойства при любых погодных условиях вне зависимости от температуры воздуха и уровня влажности.

Производство и поставка панелей высокого качества

Воронежский завод «TERMOPLAST» – крупнейший производитель и поставщик как кровельных, так и стеновых панелей премиум класса, который реализует их на выгодных условиях. Собственное производство осуществляется на современных технологических линиях, которые обеспечивают выпуск продукции высокого качества. Широкий ассортимент выпускаемых изделий позволяем нам делать выгодные предложения подрядным строительным фирмам, которые занимаются строительством ангаров, бытовок и прочих быстровозводимых конструкций.

Чтобы купить стеновые сэндвич-панели в Воронеже достаточно ознакомиться с прайсом, выбрать подходящие варианты продукции и позвонить по телефону контактной связи +7(920)229-26-01. Все продукция поставляется с гарантией качества.

Производство доборных элементов для сэндвич панелей – продажа фасонных изделий от производителя по выгодным ценам с доставкой по всем регионам.

Завод по изготовлению сэндвич панелей TERMOPLAST – купить стеновые и кровельные строительные материалы с утеплителем минвата ISOVER, пенополистирол ПСБ-С.

Стеновые панели с утеплителем для наружной отделки дома

Утепление дома должно нести не только практическую пользу, но и иметь приятный внешний вид. Многие для этих целей выполняют финишную отделку закрепленного утеплителя. Это действительно смотрится красиво, но требует значительных усилий. Есть более простой способ – использование готовых термопанелей. Чаще всего они уже имеют определенную фактуру или рисунок, которые делают фасад привлекательным.

Нюансы использования панелей

Перед тем как отдать предпочтение готовым панелям для облицовки стен дома, необходимо знать об их положительных и отрицательных сторонах. Это даст возможность провести сравнительный анализ в сравнении с другими вариантами отделки. Среди положительных сторон по отзывам пользователей можно выделить:

• снижение растрат на отопление;
• приятный внешний вид;
• высокая скорость отделки;
• небольшой вес;
• широкий выбор рисунка;
• отсутствие необходимости в дополнительном утеплении;
• защита стен от разрушения.

Благодаря использованию панелей с утеплителем можно значительно снизить расходы на отопление жилища зимой. Было отмечено, что в некоторых случаях экономия достигала 30 и больше процентов. Это связано с особенностями утеплителя, который применяется в термопанелях. Благодаря широкому выбору рисунка можно остановиться именно на том, что лучше всего подойдет для конкретного строения. Плиты с утеплителем отличаются по размерам, но отделка ими осуществляется значительно быстрее, чем с использованием утеплителя и нанесением на него декоративной штукатурки. Фасадные панели с утеплителем имеют небольшой вес. Это означает, что они не окажут большого давления на фундамент. Их актуальность не теряется при использовании винтового или столбчатого основания. Внешний слой панелей с утеплителем отличается высокой прочностью, поэтому способен уберечь стены от разрушения вследствие воздействия различных погодных условий. Недостатков у таких панелей значительно меньше, но они есть. Вот некоторые:

• необходимость некоторой обработки после монтажа;
• возможность деформации при длительном хранении;
• некачественные составляющие панелей;
• высокая стоимость некоторых видов панелей.

Некоторые виды панелей, например, выполненные под клинкерный кирпич, требуют заделки швов после монтажа. Это относится к дешевым вариантам и не касается дорогих изделий. Некоторые виды панелей выполняются двухслойными, что подразумевает наличие утеплителя и отделки. При их долгом хранении они могут подвергнуться деформации в силу неоднородности материалов. Перед покупкой необходимо уточнить не только дату изготовления, но и посмотреть сертификат на продукцию. Он будет залогом того, что в панелях использовались качественные составляющие. По стоимости некоторые виды панелей с утеплителем могут оказаться дороже обычной отделки с утеплением.

Какие бывают термопанели

Термопанели могут производиться с использованием одинакового утеплителя, но отделочные материалы будут разниться. Обзор основных доступных вариантов позволит лучше ориентироваться при выборе.

Сэндвич-панель

Сэндвич-панели являются трехслойными, поэтому при их хранении не возникает проблем с деформацией. Внутренним слоем является утеплитель, в его роли может выступать минеральная вата, пеноплекс или вспененный пенополиуретан. Внешними элементами сэндвич-панелей выступают металлические или деревянные листы. Если речь идет о первых, то это чаще всего профнастил, который крепится методом горячей формовки. В качестве деревянной облицовки применяются древесностружечные или древесноволокнистые плиты. Отдельное название имеют панели, где применяется ОСБ плита. Они применяются не для отделки фасада, а для сооружения стен и перекрытий при строительстве каркасных домов с использованием канадской технологии.

В продаже можно найти сэндвич-панели с рисунком, который имитирует различные натуральные или искусственные материалы. В некоторых видах панелей на внешние элементы дополнительно нанесен слой из полимеров, который призван продлить срок службы, а также предотвратит выгорание краски. Применяют такие изделия во время строительства ангаров и торговых центров, а также для отделки частных домов. Ширина сэндвич-панели ограничена шириной листового материала, из которого она изготовлена, а длина легко может достигать 12 метров. Это позволит покрыть стены здания в максимально короткие сроки. Толщина утеплителя внутри варьируется от 5 до 25 см. Монтаж плит не вызывает особых сложностей, т. к. в них есть продуманная замковая система.

С клинкерной плиткой

Термопанели с клинкерной плиткой обладают привлекательным внешним видом. Такие панели выделяются на фоне остальных видов термопанелей. Больше она напоминает облицовку фасада декоративным кирпичом. Клинкерная плитка является экологически чистым материалом. Она изготавливается из глины и обладает отличными водоотталкивающими свойствами. На тыльную часть наплавляется утеплитель в виде пенополистирола. Его толщина может быть разной, от чего будут зависеть теплоизоляционные свойства. Размер утеплителя может достигать 10 см в толщину.

Размеры панелей могут быть разнообразными, все зависит от производителя. Благодаря тому, что клинкерная плитка в панелях используется в паре с пенопластом, вес элементов значительно облегчен. Монтаж таких панелей с утеплителем не вызывает сложностей, т. к. они обычно имеют специальные стыковочные торцы, которые выполнены особым образом. Если монтаж термоплит осуществляется непосредственно на стену, тогда они крепятся дюбелями и саморезами. Бывают случаи, когда плоскость недостаточно ровная, тогда приходится использовать обрешетку для достижения наилучшего результата.

Панели с плиткой из керамогранита

Плитка из керамогранита является одной из самых прочных плиток. Она обладает отличными качествами, которые позволяют использовать ее в панелях с утеплителем. Процесс изготовления самой плитки происходит под действием давления и высокой температуры. Результатом этого является ровная поверхность с минимальным количеством пор. Это важно, чтобы влага не проникала через термопанель. По этим показателям с керамогранитной плиткой не сравнится ни один природный камень. Благодаря таким панелям с утеплителем фасад получается не только качественно утепленным, но и презентабельным. Плитка размещается на панелях с утеплителем таким образом, чтобы создать иллюзию кирпичной кладки.

Некоторые виды панелей изготавливаются с применением плитки, которая покрывается глазурью. Этот вид термопанелей набирает тренд. Чаще всего такая облицовка применяется в невысоких домах. Такие панели придают зданию необычный вид. Они также не требуют особых навыков во время монтажа, как и предыдущий вариант. В свое время керамическая плитка уже пользовалась популярностью при выполнении внешней отделки.

С отделкой под камень

В отдельную группу стоит выделить термопанели, которые имеют внешний вид натурального камня. Они также могут быть изготовлены с применением различных утеплителей. Чаще всего это пенополистирол и пенополиуретан. Лицевая часть панелей выполнена из полимерных материалов, на которые наносится соответствующий рисунок. Такие панели имеют продолжительный срок службы в силу того, что пластик не подвержен воздействию влаги, а также прекрасно противостоит резким перепадам температур. В отличие от натурального камня, такие панели имеют меньший вес, поэтому не оказывают большого давления на фундамент. Они прекрасно подходят для отделки стен из пенобетона или пеноблоков. Поверхность, которая отделана такими панелями, не требует дополнительного утепления.

Как крепить термопанели

Монтаж термопанелей на фасад имеет несколько нюансов, которые стоит знать новичку. До того как приступить к каким-либо действиям, необходимо внимательно осмотреть плоскость, на которую будет осуществляться монтаж. Если это бетонная стена, тогда важно ликвидировать все трещины. Кроме того, необходимо оценить состояние верхнего покрытия. Если штукатурка отслоилась, то ее лучше сбить и нанести новую. В случае когда финишем было лакокрасочное покрытие, тогда, возможно, его придется удалить, чтобы оно не создавало проблем под панелями. На бетонную стену наносится слой антисептика, который препятствует появлению плесени, а также несколько слоев грунтующего состава, который укрепит внешний слой.

Обратите внимание! До начала монтажа утеплительных панелей, необходимо оценить, насколько параллельны вертикальные линии углов. Если разбежность превышает 3 см, тогда возможности монтировать панели непосредственно на стену не будет и потребуется изготовить обрешетку.

Если монтаж будет осуществляться на обрешетку, тогда необходимо заранее подготовить деревянные рейки или металлический профиль. Крепить вертикальные планки необходимо с расстоянием, которое будет зависеть от ширины панели. Оно может находиться в пределах от 30 до 50 см. Для облегчения начального этапа есть стартовая планка. Она представляет собой небольшой металлический короб. С помощью нивелира или лазерного уровня по всему периметру отмечается линия, от которой будет производиться монтаж. Используя дюбеля и саморезы, фиксируется профиль. Монтаж начинается с угла, поэтому первой фиксируется специальная угловая панель. От нее и необходимо отталкиваться при проведении дальнейших работ.

При монтаже панелей двигаться стоит снизу вверх, поэтому первым делом облицовывается цоколь. Панели закрепляются саморезами через отверстия в швах. Иногда они предусмотрены производителем. Все швы плотно стыкуются, чтобы не было заметно неравномерности покрытия. По мере продвижения монтируются остальные угловые элементы. Последние выполнены в едином стиле с панелями и также имеют утеплитель под облицовкой. При использовании термопанелей с натуральным отделочным материалом для резки придется использовать болгарку с алмазным диском. Если рез проходит по месту стыковки, тогда необходимо придать срезу форму гребня. Для отделки дверных и оконных проемов можно использовать специальные элементы. Кроме них, отлично подойдет обычная плитка или цементная смесь. Но при этом стоит помнить, что откосы также нуждаются в утеплителе.

По мере отделки стены термопанелями можно упереться в карниз. Если до него остается еще несколько сантиметров, то не стоит переживать и выполнять подрезку панелей с утеплителем, а лучше воспользоваться специальным декоративным элементом. Монтаж системы желобов для сбора дождевой воды выполняется уже после облицовки панелями. При этом панель необходимо просверлить насквозь до стены, а саморез подобрать такой длины, чтобы его хватила для фиксации в основание. Финишным этапом отделки панелями под кирпич или с клинкерной плиткой является обработка швов. Для этого используется специальный состав. Наносить его можно пистолетом или вручную. Стоит помнить, что работы должны проводиться при плюсовой температуре. Видео о монтаже термопанелей с утеплителем можно посмотреть ниже.

Заключение

Как видно, использование панелей с утеплителем для отделки решает много задач. При этом результат всегда получается превосходным. При должном терпении облицовку термопанелями можно выполнить самостоятельно. Для этого важно соблюдать основные правила монтажа. Одним из главных требований является правильная установка стартовой панели.

• Жидкое стекло и его применение
• Сколько досок в кубе
• ДВП или оргалит
• Штукатурка короед своими руками

Человека встречают по «одежке», а дом по фасаду. Так как вы ищите информацию про фасадные панели с утеплителем, ясно, вам не безразличен внешний вид вашего жилища. Однако, если ли у термопанелей:

• другие преимущества кроме красоты?
• Что, вообще, такое термопанели?
• Как их производят?
• Как их монтировать?

Обо всем по порядку в статье и двух дополнительных видеороликах в середине.

Что то новое или старое?

Хотя для стран СНГ панели для утепления фасада дома это что-то новое, в Европе первые дома с таким утеплителем появились уже больше 50 лет назад. Такая разница в рынках не удивительна, ввиду большей стоимости теплых панелей. В каком-то смысле их можно назвать полуфабрикатом. А, как известно, любой полуфабрикат стоит дороже приготовления пищи самостоятельно.

В каком-то смысле панели можно назвать полуфабрикатом

Что за бутерброд и чем его едят?

Фасадные панели для наружной отделки дома по своей сути представляет «бутерброд», который состоит из двух или трех слоев:

• Декоративный облицовочный слой;
• Утеплитель;
• Внутренняя основа.

Чаще всего на отечественном рынке встречаются клинкерные панели для фасада. Этот вид утеплительных систем представляет собой слой пенополистирола или пенополиуретана в который в процессе производства утоплена клинкерная плитка. Клинкер — это прочный материал из глины, который изготавливается при температуре более 1000 градусов по Цельсию.

 Клинкер — это прочный материал из глины

Ради справедливости стоит сказать, что существует и панели, покрытые металлом и декоративной штукатуркой. Почему чуть выше такой вид утепления был назван полуфабрикатом? Например, потому, что человек сам может покрыть стену пенопластом и наклеить на него клинкерную плитку. Однако, такой подход потребует куда больше времени, и по итогам будет сильно отличаться по эстетическим свойствам.

Фасадные панели под кирпич путем вспенивания пеноплистирола или ППУ (пенополиуретана), а потом под давлением, как бы, впаивают в массу клинкерную плитку. В итоге получается прочный фасадный элемент. Для отрыва плитки нужно приложить усилие в 300 кг. Руками будет очень сложно. Хотя, ради справедливости стоит казать, что даже поврежденный элемент панели можно легко восстановить с помощью монтажной пены. Нужно купить подходящую клинкерную плитку (или использовать ту, что отпала и нанести небольшой слой пены на плитку и на место, куда она должна быть приклеена. После чего аккуратно приложить плитку на ее исходное положение. Чуть ниже мы обсудим и три минуса термопанелей. Но, так как один из них связан с монтажом, этот вопрос будет обсуждаться в соответствующем разделе.

Есть ли альтернатива?

Да. Клинкерная плитка зачастую имитирует кирпич, но кто-то скажет, зачем имитировать? Можно в качестве отделки использовать клинкерный кирпич, но этот подходит, имеет, по меньшей мере, два недостатка:

• Цена. Если вы считаете дорогой панель с утеплителем, поверьте, облицовка кирпичом будет куда дороже;
• Для кирпича нужно возводить отдельный фундамент, а это дополнительное время, силы и средства.

Выбрали? Монтируем?

Утепленные фасадные панели садятся на клеевую смесь или направляющие. Но, перед этим нужно обязательно щеткой затереть боковые грани панели. Это делается для лучшего сцепления. Если вы выбрали клеевую смесь, нанесите ее на тыльную сторону панели, сделав так, чтобы одни тонкий слой покрыл всю панель, а также в нескольких местах — по углам и в центре сделайте «ляпы» в соответствии с фасадным рельефом.  Приложите панель к стене и дайте ей постоять 5-10 минут. После того как панель застыла, можно приступать к корректировке. Выставьте панель с помощью горизонтального и вертикального уровней.

Начинать монтаж нужно с угла нижнего ряда, и стоит оговориться, что есть специальные угловые панели. Тщательно выставите их по уровню еще до нанесения клеевой смеси — прикиньте, а уже потом монтируйте более основательно на клей.

Через сутки после усадки на клей панели с утеплителем крепятся дюбелями-зонтиками в предварительно просверленные отверстия между швами.

Ниже на видео показано, как ребята из одной сумской фирмы ловко справляются с процессом монтажа:

 Особенно трудные участки стен

В местах, где панель должна примыкать к оконному проему или обходить, скажем, газовую трубу, нужно подрезать панель. Используйте для этого болгарку с алмазным кругом. Как уже упоминалось, существует угловые фасадные теплопанели. Кроме рядовых и угловых, существует и термопанели для особых условий, например, скошенные, но в любом случае, «полуфабрикат» тоже нужно жарить, а в нашем случае, без резака не обойтись.

Приближаемся к финишу

Последними двумя этапами монтажа фасадной плитки с утеплителем является затирка. На всю поверхность наносится затирочный слой и с помощью щетки растирается по всей поверхности. Проводить расшивку нужно не меньше чем через сутки после усадки на клей (не забывайте, что между этими двумя этапами еще лежит крепление дюбелями). После затирки, нужно тщательно вымыть поверхность губкой. Затирка швов и их мойка дело не быстрое, но, что поделать, один из минусов.

Проводить расшивку швов нужно через сутки после усадки на клей

Давайте подведем итого нашего обзора и небольшой инструкции по монтажу плит для утепления фасадов.

ПЛЮСЫ:

• Легкость монтажа, отсутствие мокрых процессов;
• Привлекательный внешний вид, имитирующий кирпич или камень;
• Хорошая теплоизоляция.

МИНУСЫ:

• Более высокая стоимость, перед, скажем, штукатуркой «Короед»;
• Необходимость тщательной затирки швов, с последующим отмыванием раствора.

Если вы любите экспериментировать, почему бы не использовать теплые фасадные панели? Но, это будет довольно долгий эксперимент. В Википедии сказано, что панели служат от 50 до 100 лет. Так, что узнать о результатах смогу, наверное, наши внуки.

Как самому сделать панель?

Как уже упоминалось, для изготовления тепловых панелей фасадных используют ППУ или пенопласт. А это значит, если на листы пенопласта наклеить клинкерную плитку, то, по сути, получаются термопанели. Хотя, работа это трудоемкая, и окупится вряд ли. К тому же, в продаже существует предложение, которое называется «Комбитерм». Это пенополистирольный лист, с уже наклеенной клинкерной плиткой. Такое решение будет дешевле панели с наполнителем ППУ.

Что говорят те, кто попробовал?

Ниже приводим три отзыва людей, который уже решились использовать панель с утеплителем как отделочный материал для стен:

 Юрий, 60 лет:

«Дом не утепленный был, я поспрашивал, залез в интернет, нашел фирму, которая занимается установкой. С этого началось, несколько объектов посмотрел, поговорил с людьми, понравилось. У нас газовый котел, в месяц сжигали где-то 350 кубов газа. После того как утеплили получается 250 максимум. Зимой держали в зале 24 градуса, в спальне 18-19. Теперь выходим на те же 24 градуса, но с меньшим потреблением газа. Летом до утепления, прогревался дом до 28 градусов. Сейчас намного холоднее летом. Плюсы практически все: теплоизоляция, звукоизоляция, и декор. Из минусов только затирание. Довольно нудное мероприятие»

Алексей, 55 лет

«Стал вопрос утепления дома, поэтому я просмотрел много информации в интернете,  нашел про клинкерные панели. У меня было желание не просто утеплить пенопластом, а утеплить пенопластом и утеплить пенопластом и обложить клинкерным кирпичом. Но, для этого нужно было делать фундамент под кирпич, то есть это было много затрат. Поэтому, учитывая, что термопанели с клинкерной плиткой это и тепло и надежно. Дом у меня построен пенобетон обожжённые в полкирпича силикатным кирпичом с воздушной прослойкой. И вот еще 8 сантиметров утеплил термопанелями. После утепления минус 100 кубов газа в месяц расход. Реальная экономия»

Андрей, 37 лет

«Раньше скажем так, в доме была температура 22-23, но расход был очень большой. Сейчас температура в доме такая же, но расход газа намного меньше. В полтора раза точно. 180-200 кубов мы расходуем. Опять же дом был старый, деревянный, отделанный кирпичом и был сквозняк, дуло. Теперь, когда утеплили термопанелями стало тепло. До утепления конденсата не было, а теперь после утепления вообще стало прекрасно, температура дома отличная и расход газа меньше. Минусов нет, скажем так, единственное, может быть, цена, но опять же, если взять все комплектующие, все эти уголки, это переходит в плюсы».

Характеристики стеновых сэндвич панелей: теплопередача, ширина, толщина, длина, вес, несущая способность, масса

В стеновых сэндвич-панелях Teplant-Concept (Концепт) применяются:

• утеплитель на основе базальтового волокна – плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
• профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

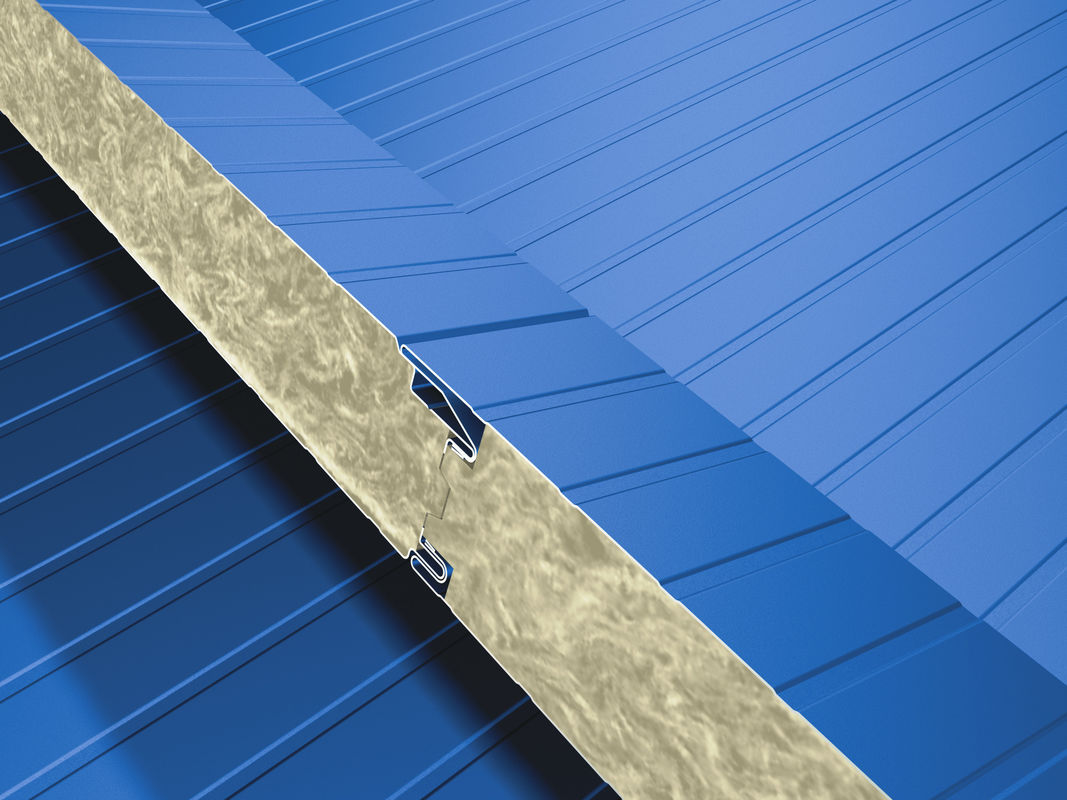

Расположение ламелей теплоизоляции в панелях Teplant-Сoncept

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Геометрические характеристики стеновых панелей Teplant-Сoncept

Допускаемые отклонения стеновых панелей Teplant-Сoncept

Отклонения от номинальных размеров для панелей Teplant-Concept толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:

Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Технические характеристики стеновых панелей Teplant-Сoncept

R, (м²x⁰С)/Вт — сопротивление теплопередаче, которое показывает противодействие материала отдаче тепла в окружающую среду

Предел огнестойкости — техническая характеристика, которая показывает сопротивляемость панелей огню

E — потеря целостности

I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений

Цифра — соответствует времени достижения предельного состояния в минутах

Несущая способность стеновых сэндвич панелей, кгс/м

Предельно допустимые расчетные величины нагрузок на панели Teplant-Concept приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам. Толщина металлической обшивки стеновых панелей 0,5/0,5 мм. Допустимый прогиб L/200

Cрок службы стеновых сэндвич-панелей Teplant (Теплант)

Срок службы стеновых панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет при правильной эксплуатации.

Гарантийный срок – 5 лет с момента отгрузки их с предприятия при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

В стеновых сэндвич-панелях Teplant-Universal (Универсал) применяются:

• утеплитель – плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
• профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Расположение ламелей теплоизоляции в панелях Teplant-Universal

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Геометрические характеристики панелей Teplant-Universal

Стеновые сэндвич-панели с базальтовым утеплителем длиной до 9000 мм (кроме ПСБ-80 – длиной до 6000 мм).

Допускаемые отклонения стеновых сэндвич-панелей Teplant-Universal

Отклонения от номинальных размеров для панелей Teplant-Universal толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:

Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя в стеновых сэндвич-панелях Teplant-Universal применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Технические характеристики стеновых панелей Teplant-Universal

R, (м²x⁰С)/Вт — сопротивление теплопередаче, которое показывает противодействие материала отдаче тепла в окружающую среду

Предел огнестойкости — техническая характеристика сэндвич-панелей, которая показывает их сопротивляемость огню

E — потеря целостности

I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений

Цифра — соответствует времени достижения предельного состояния в минутах

Несущая способность стеновых сэндвич панелей, кгс/м

Технические характеристики стеновых панелей Teplant-Universal

Предельно допустимые расчетные величины нагрузок на панели Teplant-Universal приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам. Толщина металлической обшивки стеновых панелей 0,5/0,5мм. Допустимый прогиб L/200

Cрок службы стеновых сэндвич-панелей Teplant (Теплант)

Срок службы стеновых панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет при правильной эксплуатации.

Гарантийный срок – 5 лет с момента отгрузки их с предприятия при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

Техническая информация по трехслойным сэндвич-панелям, характеристики, теплотехника

Выберите интересующий Вас раздел:

1. СТРУКТУРА СЭНДВИЧ-ПАНЕЛЕЙ

Сэндвич-панели состоят из двух внешних стальных профилированных листов и внутреннего слоя утеплителя. В качестве утеплителя используется базальтовая минеральная вата или экспандированный пенополистирол по ГОСТ 15588-86. Слои соединяются пенополиуретановым клеем.

1.1. Металлическая облицовка

В качестве обшивок используется оцинкованный стальной лист с защитно-декоративным лакокрасочным покрытием по ГОСТ 14918-80, ГОСТ Р 52246-2004.

При прокате сэндвич-панелей, стандартом является толщина металла 0,5 мм. Под заказ возможно использование стального листа толщиной 0,45 мм, 0,6 мм, 0,7 мм.

Таблица 1. Технические характеристики стали для сэндвич-панелей.

1.

Структура стального листа с полимерным покрытием:

Типы покрытий:

Полиэстер (Polyester) – полиэфирное покрытие. Применяется для наружных и внутренних работ. Устойчиво к атмосферным воздействиям и коррозии. Подходит для всех климатических поясов.

Толщина покрытия – 25 мкм.

Пурал (Pural) – полиуретановое покрытие. Практически не подвержен механическим воздействиям, воздействиям ультрафиолета, химически активных компонентов, что обеспечивает продолжительный срок службы, не теряет цвет, целостность покрытия. Толщина покрытия 25 мкм. Применяется для наружных и внутренних работ.

ПВДФ (PVDF) – поливинилдифторидное покрытие. Покрытие состоит из 80% поливинилфторида и 20% акрила. Преимущества покрытия: высокие антикоррозийные свойства, устойчивость к атмосферным воздействиям и к загрязнению, подходит для наружного применения в любых условиях. Сохраняет свои свойства в диапазоне температур от -60°С до +120°С и обладает хорошей пластичностью.

Пластизоль (PVS) – поливинилхлоридное покрытие. Обладает превосходной пластичностью, устойчиво к царапинам, коррозии и воздействиям окружающей среды. Рекомендуется к применению в тяжелых условиях эксплуатации и в загрязненной окружающей среде. Помимо этого Пластизоль позволяет существенно улучшить внешний вид фасада. Толщина покрытия 200 мкм.

Таблица 2. Виды полимерных покрытий металлических обшивок сэндвич-панелей.

1.

Стандартные цвета по каталогу RAL, применяемые на производстве SteelPanel, покрытие Полиэстер (Polyester):

Возможно изготовление сэндвич-панелей в нестандартных цветах. При выборе нестандартных цветов, покраска металла осуществляется под заказ, что увеличивает срок поставки сэндвич-панелей.

При выборе цветового решения нужно учитывать, что более темные цвета больше подвержены нагреву поверхности, что может привести к тепловым деформациям (вздутие обшивок между креплениями, образование складок на металле в местах крепления). При выборе темных цветов, не рекомендуется применять трехпролетную схему крепления.

В тоже время светлые цвета имеют большую отражательную способность. Светлые поверхности не подвержены перегревам, что сохраняет поверхность сэндвич-панели в изначальном виде.

1.4. Утеплители

Металлические сэндвич-панели производятся с двумя типами утеплителей: базальтовая минеральная вата и пенополистирол.

Базальтовая минеральная вата – теплоизоляционный материал на основе базальта, также называют каменной ватой. Вата имеет волокнистую структуру, поэтому промежутки между волокон заполняются воздухом и обеспечивают высокие теплоизоляционные характеристики.

В сэндвич-панелях для обеспечения жесткости, применяются так называемые ламели. Плита минеральной ваты разрезается на полоски нужной ширины и разворачивается при подаче в линию перпендикулярно металлическим обшивкам (обичайкам). За счет такого направления волокон ваты достигается необходимая прочность на сжатие готовой сэндвич-панели.

Основные преимущества минеральной ваты – низкая теплопроводность, экологичность, группа горючести НГ, устойчивость к химическим воздействиям.

Таблица 3. Теплофизические и механические свойства базальтовой минеральной ваты.

Пенополистирол – теплоизоляционный материал на основе стирола. Производится путем вспенивания (наполнения воздухом) гранул стирола. За счет хорошей наполненности воздухом, имеет высокие теплоизоляционные характеристики. Обладает малым весом, при этом достаточно хорошей жесткостью.

В сэндвич-панелях пенополистирол укладывают готовыми листами, листы плотно прижимаются.

Основные преимущества пенополистирола – влагостойкость, низкий коэффициент теплопроводности, экологичность, при обработке антипиреном может относиться к классу трудногорючих (группа П).

Таблица 4. Теплофизические и механические свойства пенополистирола.

Все утеплители, используемые при производстве сэндвич-панелей сертифицированы и не представляют опасности для человека и окружающей среды.

1.5. Клей

Для склейки сэндвич-панелей SteelPanel применяется полиуретановая система Dow Chemical Company. Допускается применение и других клеевых систем, которые обеспечивают необходимую адгезию.

1.6. Защитная монтажная пленка

Для защиты полимерного покрытия от легких механических повреждений (царапин) во время перевозки, погрузо-разгрузочных работ, монтажа, на поверхность сэндвич-панелей наносят защитную монтажную пленку. После окончания монтажных работ, пленка снимается.

ВАЖНО! Инструкция по использованию защитной пленки:

1. Защитная пленка предназначена для защиты поверхностей от повреждений и загрязнений во время транспортировки и монтажа, а так же от механических воздействий во время обработки (сгибание, нарезка, формирование, штамповка)

2. Все заявленные технические характеристики защитной пленки являются действительными в диапазоне 20 градусов Цельсия. Данная температура является обязательной как для самой пленки, так и для покрываемой поверхности в момент нанесения. Оптимальная температура хранения 15-30°С.

3. При долгом нахождении пленки в неблагоприятных условиях (перепады температур в диапазоне, отличном от рабочих; агрессивная среда и т. д.) ее свойства могут быть утеряны.

4. Не допускается обработка поверхности всеми видами растворителей.

5. Пленка наносится в условиях производства и снимается сразу после монтажа изделия.

6. Хранение поверхностей с нанесенной пленкой под прямыми солнечными лучами недопустимо, т.к. может вызвать изменения свойств клея, что повлечет за собой появление трудностей при снятии пленки с изделия.

7. Для того чтобы на поверхности не остались фрагменты защитной пленки или клея пленку недопустимо снимать при очень низких (не ниже -10°С) и очень высоких температурах воздуха (не выше 40 °С).

8. Срок хранения изделий с нанесенной пленкой не более 1 месяца.

9. Все заявленные требования являются рекомендованными производителем данного типа пленки.

Внимание!

Если условия хранения и использования защитной пленки были нарушены и пленка плохо сдирается, можно локально при температуре приблизительно 60 градусов потихонечку пройтись техническим феном. Если пленка долго находилась на изделии, и после ее удаления остался клей, то его можно удалить техническим спиртом, но ни в коем случае не растворителем.

При применении растворителя, нарушается не только защитная пленка, но и полимерная поверхность сэндвич-панели.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЭНДВИЧ-ПАНЕЛЕЙ

2.1. Таблицы с характеристиками

Таблица 5. Характеристики стеновых сэндвич-панелей с утеплителем минеральная вата.

Толщина сэндвич-панели, мм	50	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	14,4	15,6	17,9	20,2	22,2	26,0	29,8	31,7	37,5
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,16	1,4	1,86	2,33	2,79	3,49	4,19	4,65	5,81
Теплопроводность утеплителя, Вт /м°С	λрасч=0. 041
Значения огнестойкости	EI 30	EI 30	EI 45	EI 90	EI 150	EI 150	EI 150	EI 150	EI 150

Таблица 6. Характеристики кровельных сэндвич-панелей с утеплителем минеральная вата.

Толщина сэндвич-панели, мм	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	15,6	17,9	20,2	22,2	26,0	29,8	31,7	37,5
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,4	1,86	2,33	2,79	3,49	4,19	4,65	5,81
Теплопроводность утеплителя, Вт /м°С	λрасч=0. 041
Значения огнестойкости	REI 30	REI 45

Таблица 7. Характеристики стеновых сэндвич-панелей с утеплителем пенополистирол.

Таблица 8.

2.2. Звукоизоляция

Таблица 9. Звукоизоляционные характеристики стеновых и кровельных сэндвич-панелей с минераловатным утеплителем.

Rw – изоляция воздушного шума, является нормируемым параметром параметром звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий производственных предприятий.

Ra – представляющая собой изоляцию внешнего шума, производимого потоком городского транспорта, является нормируемым параметром звукоизоляции наружных ограждающих конструкций.

Нормируемые параметры регламентируются:

– СП 51.13330.2011 «Защита от шума»,

– СНиП 23-03-2003 «Защита от шума»,

– СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий»,

– ГОСТ 27296-87 (СТ СЭВ 4866-84) «Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения».

2.3. Несущая способность

Несущая способность – это максимальная нагрузка без потери функциональных качеств, которую может нести конструкция, ее элементы, а также грунты оснований.

Расчет несущей способности произведен в соответствии с СП 20.13330.2011 «Нагрузки и воздействия».

Стеновые сэндвич-панели

Расчеты несущей способности стеновых сэндвич-панелей учитывают, что плотно вклеенный утеплитель, помогает распределению напряжений при нагрузках и воспринимает усилия сдвига, при этом металлические обшивки подвержены растяжению и сжатию.

В расчете не учитывается, возможное изменение формы панелей (вырезы, обрезы краев и прочее). Для стеновых панелей вычислены предельные состояния несущей способности. Значения, указанные в таблицах, являются справочным материалом и должны рассчитываться при проведении проектных работ.

Расчеты проведены с учетом следующих упрощений и допущений:

– толщина сэндвич-панели указана по толщине утеплителя,

– толщина металлических обшивок 0,6 мм,

– ширина внешних опор не менее 40 мм,

– ширина внутренних опор не менее 70 мм,

– допускаемый прогиб панели 1/100 L пролета,

– при определении предельного прогиба учтена разность температур наружной и внутренней металлических обшивок t=55°C.

Таблица 10. Расчетная несущая способность стеновых сэндвич-панелей с минеральной ватой.

Рис. 1. График несущей способности стеновых сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Таблица 11. Расчетная несущая способность стеновых сэндвич-панелей с пенополистиролом.

Рис. 2. График несущей способности стеновых сэндвич-панелей с пенополистиролом при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Кровельные сэндвич-панели

Расчеты несущей способности стеновых сэндвич-панелей учитывают, что плотно вклеенный утеплитель, помогает распределению напряжений при нагрузках и воспринимает усилия сдвига, при этом металлические обшивки подвержены растяжению и сжатию.

В расчете не учитывается, возможное изменение формы панелей (вырезы, обрезы краев и прочее). Для стеновых панелей вычислены предельные состояния несущей способности. Значения, указанные в таблицах, являются справочным материалом и должны рассчитываться при проведении проектных работ.

Расчеты проведены с учетом следующих упрощений и допущений:

– толщина сэндвич-панели указана по толщине утеплителя,

– толщина металлических обшивок 0,6 мм,

– ширина внешних опор не менее 60 мм,

– ширина внутренних опор не менее 80 мм,

– допускаемый прогиб панели 1/100 L пролета,

– при расчете учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета

Таблица 12.

Рис. 3. График несущей способности кровельных сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Таблица 13. Расчетная несущая способность кровельных сэндвич-панелей с пенополистиролом

Рис.4. График несущей способности кровельных сэндвич-панелей с пенополистиролом при равномерно
распределенной нагрузке. Схема нагружения – однопролетная.

2.4. Выбор длины пролета в зависимости от температуры

Из-за разницы температур наружной и внутренней поверхностей металлических листов, может происходить вздутие (коробление) обшивок в местах наибольших напряжений. Чаще всего такое происходит на солнечной стороне зданий. Причем температура нагреваемой солнцем обшивки во многом зависит от цвета и его отражательной способности. Все цвета условно разбивают на три группы с различными свойствами (см. таблицу 12).

Во избежание деформации металлических обшивок панелей, находящихся под регулярным воздействием солнца, необходимо ограничивать длину пролета таким образом, чтобы возникающее в процессе эксплуатации напряжение металла было меньше максимально допустимых значений. Максимальные длины пролетов при неразрезной схеме крепления указаны в таблицах 13, 14.

Таблица 12. Группы цветов металла по отражательной способности.

Таблица 13. Максимальные длины пролетов стеновых сэндвич-панелей

Таблица 14. Максимальные длины пролетов кровельных сэндвич-панелей

2.5. Теплопроводность

Расчет теплоизоляционных характеристик регламентируется следующими документами:

– СНиП 23-02-2003 «Тепловая защита зданий»,

– СНиП 23-01-99 «Строительная климатология»,

– СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»,

– СНиП II-3-79 «Строительная теплотехника»,

– СП 23-101-2000 «Проектирование тепловой защиты зданий».

Таблица 15. Теплоизоляционные характеристики стеновых и кровельных сэндвич-панелей.

Таблица 16. Минимальная толщина стеновых и кровельных сэндвич-панелей по областным и региональным центрам России по группам зданий.

Изолированные стеновые панели с отделкой AdobeTexture

Стеновые панели с заводским покрытием AdobeTexture обеспечивают низкий блеск, многотекстурный профиль и систему отделки, имитирующую внешний вид затертой штукатурки. Это покрытие премиум-класса, которое наносится на панель с плоским тиснением HE40 Heavy Embossed Flat Profile. Этот уникальный процесс устраняет необходимость в дополнительных штукатурных покрытиях или штукатурных покрытиях, наносимых на заводе.

Внешняя поверхность панели, похожая на лепнину, представляет собой твердый агрегированный полимерный материал, армированный волокном. Эта отделка, наносимая на заводе, сочетает в себе привлекательный внешний вид с долговечностью, устойчивостью к ударам, истиранию и погодным условиям. Поверхность внутренней панели может служить готовой внутренней стеной. Изолированные стеновые панели AdobeTexture обеспечивают отличную энергоэффективность. Нанесенный на заводе герметик для швов обеспечивает полную защиту от атмосферных воздействий для стеновой системы.

Панели HE40 с AdobeTexture доступны толщиной от 2 ″ – 4 ″, шириной 40 ″, длиной от 8′-56 ′

Функции и преимущества AdobeTexture Panel

• Устраняет необходимость в полевых покрытиях
• Революционная технология, придающая изоляционным стеновым панелям вид и текстуру штукатурки
• Такая же простая установка, как и стандартные изолированные стеновые панели
• Исключает многоступенчатую сборку на месте, которая в настоящее время необходима для систем шпильки и штукатурки
• Самоцентрирующийся двойной гребень и паз со скрытыми крепежными соединениями
• Подходящая кромка AdobeTexture для чистого, непрерывного внешнего вида
• Заводская гарантия 25 лет на финишную систему, включая адгезию, мелование и выцветание

ИННОВАЦИИ.ТЕХНОЛОГИЯ. РЕШЕНИЯ.

Изолированные металлические стеновые панели | Американские Здания

Каждый проект следует своему набору параметров и, как таковой, может потребовать другого набора стеновых панелей. Мы предлагаем широкий выбор панелей для удовлетворения потребностей любого проекта. Каждый из наших профилей стеновых панелей, описанных ниже, идеально подходит для коммерческого и промышленного применения. Широкие панели устанавливаются быстро и легко.Крепежные детали скрыты внутри бокового стыка панелей, а привлекательные профили разбивают плоское пространство металла на больших объектах, таких как производственные предприятия или склады.

ST40 – Панели металлические с поперечно-полосной изоляцией

Металлическая панель с поперечными полосами ST40 имеет чистый, ровный архитектурный вид.Его легкий рельефный внешний вид профилирован с узкими продольными бороздками, которые добавляют панели жесткости и помогают обеспечить приемлемый допуск плоскостности.

DM40 – Металлические панели с изоляцией из профнастила

Низкопрофильный и линейный внешний вид DM40 – это экономичный выбор, идеально подходящий для коммерческого строительства, в том числе для холодильных складов.Его низкопрофильная внешняя поверхность футеровки упрощает соединения гидроизоляции, что препятствует передаче паров влаги. DM40 отличается легким тиснением снаружи и внутри.

HE40 – Тяжелые изолированные металлические панели с тиснением

Плоская внешняя поверхность изолирующей панели HE40 отличается сильно рельефной текстурой штукатурки.Этот внешний вид имитирует внешний вид каменной лепнины и является идеальным вариантом, когда требуется характер дизайна. Тяжелый рельефный внешний вид добавляет панели жесткости, сохраняя при этом плоский вид с узором. На эти панели можно напылить штукатурное покрытие в полевых условиях или заказать их с предварительно окрашенной отделкой.

• Двойной гребень и паз самоустанавливаются и водонепроницаемы, что позволяет наносить герметик как на внутреннюю, так и на внешнюю сторону столярных изделий из панелей в зависимости от направления пара.
• Скрытые / скрытые застежки придают панели чистый эстетичный вид.
• Съемная пленка предотвращает повреждение внешней поверхности панели во время транспортировки и установки.
Панели
• доставляются на место в цельном виде и требуют одной простой установки, что сокращает время и затраты на строительство.
• Стандартная внешняя и внутренняя стальная поверхность 26 калибра.

ИННОВАЦИИ.ТЕХНОЛОГИЯ. РЕШЕНИЯ.

стен SIP | Структурные изолированные стеновые панели

Как стены SIP вписываются в каркас здания? Стены SIP компании Extreme заменяют изоляцию из шпилек и войлока, создавая структурную, чрезвычайно энергоэффективную ограждающую конструкцию здания. Стены SIP имеют сплошную деревянную поверхность, которая имеет решающее значение для прочной основы для ногтей как для внешней, так и для внутренней отделки. Внутренняя отделка, такая как шкафы, молдинги, пол и многое другое, может быть намного проще установить на стены из SIP, чем стены с карнизами, из-за непрерывной поверхности крепления.Это обеспечивает большую гибкость дизайна для краснодеревщиков и плотников, поскольку они больше не ограничиваются расширением, заканчивающимся шпильками.

• Всегда начинать с угла
• Поместите первую панель на нижнюю плиту и вплотную к внешнему краю здания
• Удерживая панель приблизительно отвесно, внутрь и наружу на лицевой стороне, прикрепите внешнюю панель строго вертикально и прибейте гвоздями с обеих сторон (в это время она легко встанет сама по себе).
• После нанесения надлежащего герметика на швы, поместите панель с другой стороны угла над его нижней пластиной, плотно прилегая к первой панели, и пригвоздите (в это время две панели не прикреплены друг к другу)
• Выровняйте и прикрепите панели к углу
• Одна панель будет работать долго, а другая будет соприкасаться с предыдущей
• Затем панели прикрепляются с помощью «больших шурупов SIP» через более длинную панель (прямо внутри габаритного бруса, помещенного в углу) и в габаритный брус во второй панели.
• Большие винты SIP размещаются примерно на 3 дюйма от верха и низа стены, а затем на максимальном расстоянии 2 фута от центра, или в соответствии с детальными чертежами, разработанными для этой конкретной работы.

Изолированные металлические стеновые панели – изоляционные панели из листового металла

Высокопроизводительные изолированные стеновые панели CarbonCast

Используя сетку из углеродного волокна C-GRID ^® в качестве соединителя сдвига между внутренней и внешней стенками бетона, высокоэффективные изолированные стеновые панели CarbonCast от сборных железобетонных изделий AltusGroup обеспечивают внешнюю стеновую панель с полностью композитным действием и непрерывной изоляцией.Узнайте больше и заработайте 1 AIA CEU / HSW с онлайн-курсом AEC Daily.

Термически эффективный

CarbonCast состоят из двух бетонных слоев, разделенных сплошной изоляцией (с.и.). Благодаря очень низкой теплопроводности высокопрочные соединители C-GRID позволяют создавать стеновые сэндвич-панели со значениями изоляции до R-37 в зависимости от толщины и типа пенопластовой изоляции.

Средства непрерывной изоляции помогают соответствовать требованиям ASHRAE 90.1 и, что более важно, экономия энергии для обогрева и охлаждения здания.

Полное композитное действие

Обширные исследования подтвердили выдающуюся несущую способность высокоэффективных изолированных стеновых панелей CarbonCast. Сдвиговые фермы C-GRID могут отображать панель с полным структурным композитным действием.

Например, панель с изоляцией 4 дюйма (102 мм) между двумя бетонными слоями 2 дюйма (51 мм) будет вести себя структурно так, как если бы это была сплошная панель размером 8 дюймов (203 мм).

Дополнительные возможности и преимущества

• Энергоэффективность и меньший вес. В них используется меньше бетона и больше изоляционной пены, чтобы снизить потребление энергии и облегчить панели, а также обеспечить превосходные изоляционные свойства для повышения термической эффективности.
• Превосходная несущая способность. Несущие вертикальные панели могут снизить стоимость колонн по периметру и увеличить полезную площадь пола.
• Сухой, без плесени и негорючий.Панели CarbonCast не имеют пустот или полостей, в которых воздух или вода могут объединяться, поддерживая рост плесени и грибка. Присущая бетону огнестойкость обеспечивает дополнительное спокойствие.
• Создан для комфорта. Очень мало звука передается через стены, что ограничивает проникновение внешнего шума. А отсутствие холодных точек создает более комфортные условия.
• Готовая внутренняя отделка. Они могут быть готовы к покраске или облицовке стен и отличаются сверхпрочностью.
• Соответствует кодексу. Они получили отчет об оценке (ESR # 2953) от ICC Evaluation Service (ICC-ES).
• Эстетическая универсальность. Выбирайте из сотен пигментов, заполнителей, текстур, обработок поверхности, обшивок и встроенных отделок, таких как тонкий кирпич, медальоны и плитки, чтобы удовлетворить практически любое дизайнерское видение. Или создайте культовый фасад с помощью нашей эксклюзивной технологии визуализации графического бетона .

Изолированные металлические стеновые панели 46 5/8 “X 96” X 4 “

предоставляют инженерам, подрядчикам и владельцам зданий непревзойденную гибкость в достижении кредитов LEED и экологических стандартов строительства не только для стен, но также для крыш и полов.Стеновые панели из композитного пенополистирола Coolstructures невероятно прочны, легки и просты в установке. И ничто не может сравниться по энергосберегающим свойствам с нашими изоляционными стеновыми панелями.

За последние 20 лет компания Coolstructures разработала усовершенствованную систему изоляционных стеновых панелей с высокими значениями «R», которые не ухудшаются со временем. Эти архитектурные изолированные панели предлагают непревзойденную тепловую эффективность, просты в установке и предлагают самую низкую стоимость на «R» среди любых аналогичных панельных продуктов.С продуктами для стеновых панелей Coolstructures вы экономите деньги сегодня и завтра.

Стеновые панели из пенополистирола Coolstructures производятся различной толщины от 2 до 6 дюймов. Линия непрерывного ламинирования Coolstructures может изготавливать панели любой желаемой длины и в соответствии с требованиями конкретных допусков для каждой работы. Увеличенные пролеты могут уменьшить протяженность внутренней стальной инфраструктуры, необходимой для поддержки пролетов.

Coolstructures спроектированы по индивидуальному заказу для удовлетворения самых взыскательных требований проекта.Разнообразие комбинаций внешнего покрытия и внутреннего сердечника можно комбинировать, чтобы удовлетворить практически любые потребности предприятия. Постоянные инновации, компьютерное проектирование и производство, а также строгий контроль качества гарантируют безупречную конструкцию и превосходное качество изоляции.

Применяется в промышленных, коммерческих, торговых и жилых зданиях. К ним относятся холодильные камеры, склады, переработка и хранение пищевых продуктов, хранение и транспортировка цветов, фармацевтика и аналогичные сооружения.Независимо от того, требуются ли изолированные стеновые панели, панели пола или панели крыши, Americooler может предоставить идеальное индивидуальное решение.

Coolstructures легко устанавливаются, поскольку они имеют простую конструкцию «шпунт и паз», которая снижает тепловые мосты (потери тепла), которые распространены в более сложных конструкциях. Стеновые панели просто вставляются на место и легко крепятся к стальной надстройке здания. Фактически, структурно изолированные стеновые панели Coolstructures настолько прочны и безопасны; они фактически увеличивают прочность и жесткость конструкции.Просто выберите тип «Внешняя оболочка» и материалы «Внутреннее ядро», которые подходят для вашей конкретной работы, и Coolstructures поможет вам адаптировать упаковку для оболочки вашего здания по индивидуальному заказу.

* Стандартное время выполнения заказа для товаров, отсутствующих на складе: 4 недели.

ОХЛАЖДЕНИЕ С ПОДВИЖНОЙ ИЗОЛЯЦИЕЙ ВНУТРЕННЕЙ ИНТЕРЬЕРЫ

Q: Я переоборудовал свой пристроенный кирпичный гараж (без утепления стен) в кабинет. Отопление увеличило мои счета за коммунальные услуги, но все еще холодно.Как проще всего утеплить стены?

A: Зимой кажется, что некоторые стены излучают холодные сквозняки. Строительство передвижных межкомнатных стеновых изоляционных панелей своими руками – простой способ перекрыть холод. Экономия энергии быстро окупает материальные затраты.

Эти декоративные панели также могут улучшить внешний вид рабочего кабинета. Спроектируйте их так, чтобы один комплект изоляционных панелей скользил за другим. При открытии половина стены из натурального кирпича все еще открыта.

Эта система утепления стен состоит из четырех простых панелей, изготовленных из жесткой теплоизоляционной плиты толщиной 1 дюйм.В соответствии с местными правилами пожарной безопасности может потребоваться, чтобы изоляция из жесткого пенопласта была покрыта гипсом толщиной 1/2 дюйма. Отделайте панели любым привлекательным материалом или тканью, чтобы они соответствовали декору вашей комнаты.

Две стационарные наружные изоляционные панели отделяются от кирпичной стены. Две центральные панели скользят по рельсам позади них. Чтобы закрыть их и изолировать всю стену, сдвиньте их вместе из-за внешних панелей. Добавьте уплотнитель, чтобы избежать сквозняков.

Летом, когда они открываются, центральная половина кирпичной стены и окна открываются для вентиляции.Если вы предпочитаете, чтобы вся кирпичная стена была открыта, крепите внешние опоры панели шурупами, а не гвоздями. Снимите панели и храните их в новом гараже до следующей зимы.

Если просто повесить непрозрачные шторы в нескольких сантиметрах от стены, вам станет теплее, но это не сэкономит много тепла. Шторы не дают вашему телу излучать тепло прямо на холодную стену. Хотя вы чувствуете себя теплее, неизолированная кирпичная стена по-прежнему отнимает у вас энергетические доллары.

Другой вариант – добавить внешнюю изоляцию стен, чтобы заблокировать теплопотери и сохранить тепло.Добавление сайдинга с 1- или 2-дюймовым утеплителем под ним будет эффективным.

Несколько компаний производят новые и модернизируют системы внешней изоляции специально для каменных стен. Проверьте розетки электроснабжения в здании.

В зависимости от имеющейся отделки наружных стен, изоляция из жесткого пенопласта крепится к существующим стенам с помощью клея, механических креплений или того и другого. Жесткий пенопласт легко разрезать и укладывать вокруг окон. Специальное покрытие, напоминающее штукатурку, покрывает изоляцию, создавая привлекательную воздухонепроницаемую отделку.

Запись для обновления счетов за коммунальные услуги № 840 с инструкциями по самостоятельному изготовлению, схемами и списком материалов для изготовления передвижной системы изоляционных стен, а также список восьми производителей систем изоляции внешних стен и покрытий, похожих на штукатурку.
