Утепление пола по грунту – расчет толщины термоизоляции: калькулятор и описание

Наверное, никого не нужно убеждать в том, что пол на первом этаже частного дома должен иметь надежную термоизоляцию. Это важно и для создания комфортных условий проживания, и с точки зрения сохранения здоровья всех членов семьи. Кроме того, эффективная система утепления всех строительных конструкций собственного дома – это залог экономного расходования энергоносителей для обеспечения работы системы отопления зимой, другого климатического оборудования – в любое время года. Да и на долговечность самого строения правильно организованная система термоизоляции также оказывает значительное влияние.

Утепление пола по грунту – расчет толщины термоизоляции

На первых этажах частных домов полы частенько оборудуются непосредственно по грунту – это, например, характерно для зданий на ленточном фундаменте. Существует целый ряд способов их термоизоляции с использованием различных утеплительных материалов. Но в любом случае необходимо заранее определяться – какой слой утеплителя будет достаточным для того, чтобы можно было смело заявлять о полноценности термоизоляции.

Попробуем разобраться в этом вопросе: утепление пола по грунту – расчет толщины термоизоляции, например, как утеплить пол в частном доме.

Содержание статьи

• 1 Принцип проведения расчета
• 2 Возможные варианты утепления пола по грунту
• 3 Калькулятор расчета утепления пола по грунту
  • 3.1 Пояснения по работе с калькулятором.
• 4 Видео: Полы по грунту – утеплять или нет?

Было бы большой ошибкой полагать, что утеплять любую строительную конструкцию можно, как говорится, «на глаз». Хорошо, если повезет и угадаете, но вероятность такой удачи – невелика, можно ошибиться как в одну, так и в другую сторону. И то, и другое – плохо. О последствиях недостаточности термоизоляции уже говорилось выше. А ее избыточность приводит к совершенно ненужному перерасходу материалов или усложнению конструкции.

Все должно основываться на расчетах. Да, многих читателей заранее пугает перспектива проведения каких бы то ни было вычислений. Поспешим их успокоить – ничего сверхъестественно сложного их не ждет. Тем более, мы «вооружим» их и пониманием принципа расчета, и удобным калькулятором, в котором всего лишь надо будет указать некоторые исходные данные.

Непосредственно про технологию выполнения термоизоляционных работ при утеплении пола говориться не будет – этому отведена специальная публикация нашего сайта. Остановимся лишь на тех нюансах, которые напрямую влияют на размеры термоизоляционного слоя.

Как производится утепление полов в частном доме?

Задача непростая, но справиться с ней можно и самостоятельно, не прибегая к услугам наемных специалистов. Пусть в помощь читателю будет специальная публикация нашего портала, посваященная именно утеплению полов в частном доме своими руками.

Итак, чтобы утепление считалось полноценным, суммарное сопротивление теплопередаче строительной конструкции (его еще часто называют термическим сопротивлением) должно быть не ниже установленного нормированного значения.

Важно – для разных конструкций установлены свои нормированные значения. Раз мы имеет дело с полом, то нас интересует значение «для перекрытий». Чтобы проще было ориентироваться на схеме, эти показатели выделены голубыми цифрами.

Нормированные значения термического сопротивления для строительных конструкций жилых домов по регионам России

Теперь – небольшая формула, которая потребуется для проведения расчетов.

Термическое сопротивление однородного слоя строительной конструкции равно:

R =

h – толщина этого слоя (важно – выраженная в метрах)

λ – коэффициент теплопроводности материала, из которого изготовлен этот слой (измеряется в Вт/м×°С).

Коэффициенты теплопроводности – это табличные величины, значение которых несложно найти на справочных интернет-ресурсах. А для утеплительных материалов они, кроме того, обычно указываются производителем в паспортных данных.

Суммарное термическое сопротивление строительной конструкции, состоящей из нескольких слоев, в числе которых — и слой утепления, будет равно:

Rc = R₁ + R₂ +…+ Rt = h₁ / λ₁ + h₂ / λ₂ + …+ ht / λt

Символ «t» в данном случае говорит, что это показатели слоя термоизоляции.

Итак, если известно значение нормированного термического сопротивления, если имеется представление о строении создаваемой конструкции пола, то совсем несложно определить ту толщину утеплительного материала, которая обеспечит нужный уровень термоизоляции.

ht = (Rc – h₁ / λ₁ – h₂ / λ₂ – …) × λt

Зная коэффициент теплопроводности выбранного термоизоляционного материала, получаем его необходимую толщину.

Возможно, вас заинтересует информация о том, как монтировать пленочный теплый пол под ламинат

С принципом расчета определились. Но теперь нужно разобраться, а какое возможно сочетание слоев при создании пола по грунту? И какие из них имеет смысл принимать в расчет?

• В качестве термоизоляционного материала в таких условиях очень часто используется керамзит. Причем, нередко он выступает в роли единственного утеплителя.

(Здесь и дальше будут показаны схемы. Сразу скажем – они даны со значительным упрощением. В частности, на них не указаны слои гидроизоляции. Не из-за того, что они неважны, просто в теплотехнических расчётах их учитывать не имеет смысла – слой слишком тонок, чтобы оказать сколь-нибудь серьезное влияние на общие утеплительные качества всего «пирога» пола.)

Утепление пола по грунту только керамзитом.

Цены на керамзит

керамзит

Идем снизу вверх.

1 – слой уплотненного грунта, на котором возводится пол. В расчет не принимается, так как именно от теплопотерь через грунт (имеющий колоссальную теплоёмкость и способный буквально «высасывать» тепло из дома при некачественном утеплении) и затевается вся термоизоляция.

2 – утрамбованный песчаный или песчано-щебеночный слой. В расчет не принимается, по той же причине, что и грунт.

3 – слой керамзита – вот эту толщину и следует рассчитать. Так как термоизоляционные качества керамзита практически втрое ниже чем, скажем, у минеральной ваты или пенополистирола, толщина этого слоя может потребоваться весьма внушительной.

4 – армированная бетонная стяжка пола. Принимать в расчет – смысла не видно, так как теплопроводность бетона весьма высока. И при толщинах стяжки всего в 50 ÷ 100 мм ее термоизоляционные качества практически не сыграют роли.

5 – финишное покрытие пола. Если применяется натуральная доска, толстая клееная фанера или ОСП, то можно учесть этот слой при проведении расчетов. Термоизоляционные качества древесины – весьма неплохие, и это позволит хоть на сколько-то уменьшить слой керамзитовой засыпки. А условия нередко бывают такие, что каждый миллиметр подъема пола – на счету.

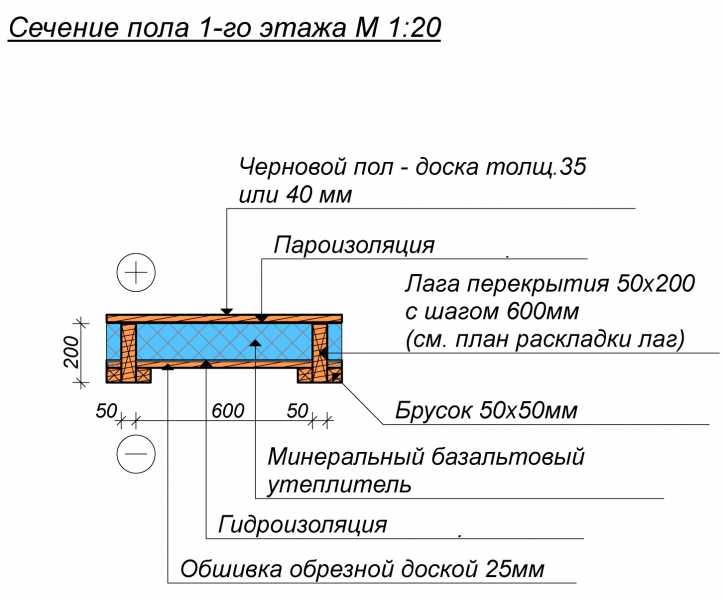

Возможно, вас заинтересует информация о том, как рассчитывается толщина утеплителя для пола в деревянном доме

Если же в качестве покрытия рассматриваются ламинат, линолеум, и тем более – керамическая плитка, то их вполне можно проигнорировать при расчётах.

• Второй вариант – использование плитных утеплительных материалов. Это могут быть, например, пенополистирол различного типа, специальные марки минеральной ваты повышенной плотности, блоки пеностекла и другие утеплители.

Схему можно представить так:

Утепление пола по грунту без использования керамзита

Что здесь появилось на схеме нового:

6 – это так называемая «бетонная подготовка» — тонкий (порядка 30÷50 мм) слой тощего бетона. Удобно в том плане, что по такой поверхности проще выполнять качественную гидроизоляцию, а затем – и  укладку утеплительного материала. Теплотехнических свойств – практически никаких, то есть в расчет не принимается.

Далее, армированная стяжка и финишное покрытие – все без изменений.

• Третий вариант – комплектное использование керамзита и другого, более эффективного термоизоляционного материала. Качественные утеплители частенько имеют весьма немалую стоимость, и такой подход позволяет добиться определенной экономии средств.

Для термоизоляции пола по грунту используется и керамзит, и другой, более эффективный утеплитель

Подробнее о том, как производится утепление пола пеноплексом — читайте в специальной статье нашего портала.

По схеме здесь, наверное, пояснять ничего не нужно – все те же слои, что уже упоминались в первых двух вариантах. Для расчёта толщины более дорогого утеплителя придётся заранее прикинуть толщину керамзитовой засыпки.

Для второго и третьего вариантов может применяться и несколько измененная схема. Основное утепление под стяжкой пола не производится. А на самой стяжке уже идет крепление лаг с последующим настилом на них деревянного (фанерного и т.п.) пола. В таком варианте утеплитель (плитный, рулонный или засыпной) укладывается в пространство между лагами. Слой термоизоляции меняет свое положение, но, в принципе, на результат расчёта это не оказывает влияния.

Все, должно быть, встало по местам, и можно переходить уже непосредственно к расчету. То есть – к нашему онлайн-калькулятору. Ниже будет дано несколько пояснений по рабо» те с программой.

Перейти к расчётам

Укажите запрашиваемые параметры и нажмите
«РАССЧИТАТЬ НЕОБХОДИМУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»

Нормированное сопротивление теплопередаче для перекрытий(определить по карте-схеме)

ПРИМЕРНАЯ СХЕМА УТЕПЛЕНИЯ:

– только с использованием керамзита – с использованием других утелителей

ПАРАМЕТРЫ ОБШИВКИ ЧИСТОВОГО ПОЛА

Тонкие напольные покрытия (ламинат, линолеум и т. п., настеленные непосрелственно на стяжку), или керамическая плитка в расчет не принимаются – их термическое сопротивение невелико и значимого влиянаия на толщину утеплителоьного слоя не окажет. В этом случае оставьте значение толщины по умолчанию, равное нулю.

Толщина обшивки чистового пола, мм

Материал обшивки чистового пола

– натуральная шпутованная доска – фанера или ОСП

Особых пояснений, наверное, и не требуется – все должно быть интуитивно понятно. Но, тем не менее…

• Начинаем с того, что определяем по карте схеме нормированное значение термического сопротивления для своего региона (для перекрытий) и указываем его в поле ввода.
• Далее, предстоит сразу решить, будет ли утепление вестись исключительно керамзитом, либо будет применяться другой термоизоляционный материал, опять же, самостоятельно или в комплексе с керамзитом. От выбора пути расчёта зависят дальнейшие действия и итоговый результат.

А. Если выбран путь «только с керамзитом», то останется только указать (при необходимости) толщину и материал напольного покрытия – и сразу переходить к кнопке «РАССЧИТАТЬ…»

Результат будет показан в миллиметрах, и это – толщина слоя необходимой керамзитовой засыпки.

Б. Если выбран путь расчета с использованием других утеплителей, то откроется несколько дополнительных окон.

— Сначала будет предложено указать толщину дополнительной керамзитовой засыпки, если она планируется. В том случае, когда ее не будет, просто оставляется значение толщины по умолчанию, равное нулю.

— С обшивкой чистового пола – никаких изменений нет.

— А вот следующим шагом будет необходимо выбрать основной термоизоляционный материал – из предлагаемого списка. Значения коэффициентов теплопроводности утеплителей уже внесены в базу калькулятора.

После нажатия кнопки расчета будет показан результат в миллиметрах. Это – толщина того самого выбранного утеплителя.

Кстати, расчет по второму пути позволяет еще и сравнить различные утеплительные материалы по их эффективности. Кроме того, можно решить и еще одну побочную задачу. Например, бывает, что видится материально выгодным приобрести плиты утеплителя толщиной в 50 мм. Варьируя значения толщины керамзитовой дополнительной засыпки можно быстро и без проблем определить, какой же ее слой потребуется, чтобы основной утеплитель «уложился» в планируемую толщину плит.

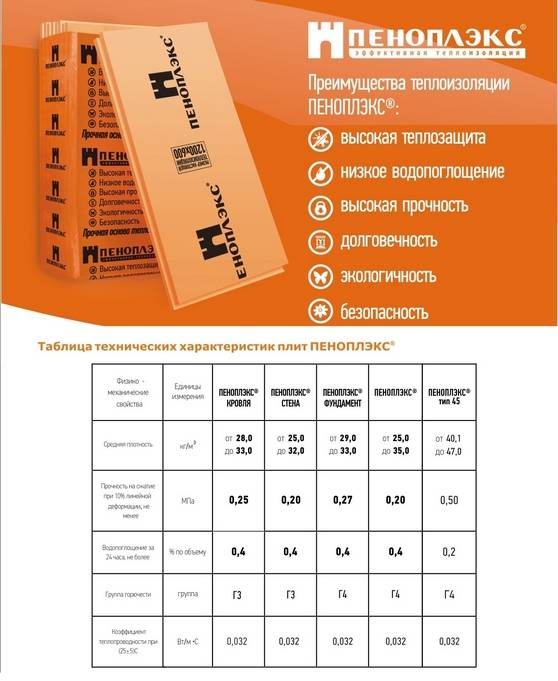

Возможно, вас заинтересует информация о том, какой какие характеристики имеет утеплитель пеноплекс

*  *  *  *  *  *  *

Еще одно важное замечание. Нередко начинающие строители задают вопрос, а нельзя ли уменьшить толщину термоизоляции, если утепление планируется «усилить» системой подогрева пола?

В самом вопросе уже заложена смысловая ошибка! Утепление пола и система «теплый пол» — это совершенно разные понятия! И планируемый монтаж системы подогрева пола не только не снижает требований к его термоизоляции, но даже делает их более жёсткими.

Дело в том, что подогревать пол, не имеющий полноценной термоизоляции – это в буквальном смысле слова выбрасывать деньги «на ветер». Затраченные на расходуемые энергоносителя средства станут уходить на никому не нужное «отопление» грунта под полом или воздуха на улице.

Завершим статью размещением видео, в котором подробно рассказывается об обустройстве утепленных полов по грунту. Радиатор мс 140 изучайте по ссылке.

Также рекомендуем ознакомиться с материалом про утепление пола на даче своими руками.

Калькулятор расчёта толщины утепления пола по грунту

Полы первого этажа частного дома требуют особого подхода к утеплению. И в особенности те, что оборудуются прямо по грунту. Его теплоёмкость огромна, и при недостаточной термоизоляции грунт способен буквально вытягивать все накопленное тепло из помещений, даже если на улице установилась не самая холодная погода.

Чтобы термоизоляция была действительно эффективной, должны использоваться качественные материалы и соблюдаться расчётные толщины слоев утепления. Как провести эти расчеты самостоятельно? Можно вооружиться теплотехническими формулами – их несложно найти в интернете. Но проще воспользоваться предлагаемой возможностью — это калькулятор расчёта толщины утепления пола по грунту.

Ниже будет дано несколько важных рекомендаций по его использованию

Перейти к расчётам

Укажите запрашиваемые параметры и нажмите
«РАССЧИТАТЬ НЕОБХОДИМУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»

Нормированное сопротивление теплопередаче для перекрытий(определить по карте-схеме)

ПРИМЕРНАЯ СХЕМА УТЕПЛЕНИЯ:

– только с использованием керамзита – с использованием других утелителей

ПАРАМЕТРЫ ОБШИВКИ ЧИСТОВОГО ПОЛА

Тонкие напольные покрытия (ламинат, линолеум и т. п., настеленные непосрелственно на стяжку), или керамическая плитка в расчет не принимаются – их термическое сопротивение невелико и значимого влиянаия на толщину утеплителоьного слоя не окажет. В этом случае оставьте значение толщины по умолчанию, равное нулю.

Толщина обшивки чистового пола, мм

Материал обшивки чистового пола

– натуральная шпутованная доска – фанера или ОСП

Итак, исходим из того, что строительная конструкция (пол в данном случае) должна обладать определённым сопротивлением теплопередаче, чтобы  не служить магистралью теплопотерь. Для каждого из регионов России эти величины рассчитаны, с учетом климатических особенностей. Они носят название нормированных значений сопротивления теплопередаче и измеряются в м²×К/Вт.

Узнать значение для своего региона проживания можно в любой местной строительной организации. Или поверить карте схеме, расположенной ниже:

Сразу обращает на себя внимание то, что таких значений для каждой местности указано три. В данном случае нас интересует только одно – для перекрытий. Оно выделяется цифрами синего цвета. Именно это значение и должно быть внесено в соответствующее поле калькулятора.

Теперь – переходим к самой схеме утепления.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Суммарно значение термического сопротивления составляется из сопротивлений каждого из слоёв утепленной конструкции. Если известна планируемое строение утепленного пола по грунту, материалы, используемые для этих целей, то нет большой проблемы подсчитать, какой толщины утепления будет достаточно, чтобы достичь нормируемого значения.

В приложении к полу по грунту в расчет имеет смысл принять только сам утеплитель (или совокупность нескольких материалов) и напольное покрытие, если оно обладает сколь-нибудь значимыми термоизоляционными качествами. К таковому можно отнести, например, дощатое покрытие или обшивку толстой фанерой. Нет смысла принимать в расчет бетонные стяжки или керамическую облицовку – их теплопроводность весьма велика. А тонкие напольные покрытия (ламинат, линолеум и им подобные) не окажут существенного влияния на толщину утеплителя просто в силу своей малой толщины.

Итак, в калькуляторе можно просчитать по двум вариантам. Причём второй вариант делится еще на два «подвида».

• Первый вариант – для утепления используется только керамзит. Засыпка из него закрывается армированной стяжкой, по которой в дальнейшем настилается финишное покрытие пола.

При расчете по этому пути необходимо только указать параметры финишного настила пола. Если их нет смысла принимать в расчет, оставляется значение толщины слоя, равное по умолчанию нулю.

Итоговое значение будет показано в миллиметрах. Это – необходимая толщина керамзитовой засыпки.

• Второй вариант – для термоизоляции используется выбранный из списка утеплитель. Он может, например укладываться под армированную финишную стяжку. Или же поверх стяжки монтируются лаги для дощатого пола, между которыми и разместится термоизоляционный материал. На расчет эта разница особо не влияет.

Но здесь тоже возможны два подхода.

— Утеплитель используется в комплексе с керамзитовой «подушкой». Это часто бывает полезно — позволяет уменьшить толщину применяемого материала. Значит, в открывшихся дополнительных полях ввода данных необходимо будет указать толщину этой керамзитовой засыпки, а затем выбрать из предложенного списка утеплительный материал. С финишным покрытием пола подход не меняется – как рассказывалось выше.

— Утеплитель используется один. Все то же самое, но только толщину керамзитовой засыпки оставляют равной по умолчанию нулю.

Результат в обоих последних случаях покажет толщину выбранного утеплителя в миллиметрах. Это – минимальное значение, которое при необходимости приводят в бо́льшую сторону к стандартным толщинам термоизоляционных материалов.

Что такое УШП?

К числу наиболее энергоэффективных конструкций можно отнести утепленную шведскую плиту (УШП), которая одновременно является и надежным фундаментом, и отлично утепленным полом первого этажа, сразу оснащенным водяной системой подогрева. Подробнее про технологию возведения утеплённой шведской плиты читайте в специальной публикации нашего портала.
