Пирог утепленной отмостки: общая схема, слои для бетонной с утеплением, из тротуарной плитки с утеплителем, ширина и толщина конструкции из бетона вокруг дома

Содержание

общая схема, слои для бетонной с утеплением, из тротуарной плитки с утеплителем, ширина и толщина конструкции из бетона вокруг дома

Отмостка представляет собой своеобразную защитную полосу, устраиваемую по периметру фундамента любого капитального строения.

Основное ее назначение – защита цоколя от разрушения под воздействием влаги, предотвращение вымывания грунта от основания дома.

Функционально улучшенной конструкцией считается утепленная отмостка, защищающая фундамент от атмосферных осадков и промерзания, снижающая общие теплопотери здания. Из чего состоит пирог утепленной отмостки, расскажем в статье.

Содержание

1 Из каких слоев состоит?
- 1.1 Общая схема
- 1.2 Бетонной с утеплением
- 1.3 Из тротуарной плитки с утеплителем
2 Размеры конструкции
3 Последствия неправильного устройства
4 Заключение

Из каких слоев состоит?

Рассмотрим, из чего состоит конструкция утепленной отмостки вокруг дома.

Общая схема

«Пирог» теплой отмостки в общем виде состоит из таких слоев:

Самый нижний, первый слой из геотекстиля, представляет собой основание конструкции. Перед его укладкой полностью срезается плодородный слой вплоть до грунта. В обойму из геотекстиля насыпается слой мелкого щебня, на него укладывается дренажная труба. Сверху и с обоих сторон труба обсыпается щебнем.
Второй слой – промытый карьерный либо речной песок толщиной 15-20 см. Он отсыпается с небольшим уклоном в противоположную сторону от стены. Геотекстиль не позволяет смешаться песку и грунту.
Следующий слой – утеплитель. На рисунке в качестве примера указаны плиты из экструдированного пенополистирола. Толщина его принимается в зависимости от климатических особенностей региона и обычно принимается от 10 до 15 см.
Далее вновь отсыпается песчаный слой толщиной 15-20 см. Он предназначен для равномерного распределения нагрузки на утеплитель.
Затем ложится геотекстиль, отделяющий песчаный слой от вышележащего щебеночного. Один конец материала соединяется с цоколем, также утепленным плитами ЭППС, а второй – выводится за край отмостки. За пределами отмостки желательно обустройство дренажной канавы, по которой будет отводиться попавшая на конструкцию вода.
Последним укладывается слой из гранитного отсева либо щебня мелких фракций толщиной 10 см. Он укрывает мягкие слои отмостки и защищает их от повреждений.
Финишный слой. В качестве конечного покрытия применяется тротуарная плитка или бетон.

Схема «пирога» утепленной отмостки:

Бетонной с утеплением

Особенностью теплой отмостки с финишным слоем из бетона является трудоемкость и продолжительность работ – на застывание бетона нужно время. Также нужно учесть и значительные затраты по ее обустройству.

«Пирог» бетонной отмостки

состоит из таких слоев:

Естественный грунт. Плодородный слой удаляется, грунту придается небольшой уклон в полевую сторону. Если на месте строительства под дерном находится глина, то после ее трамбовки получается так называемый «глиняный замок». Он будет работать как дополнительный гидроизоляционный слой.
Геотекстиль, из которого выполняется обвязка «пирога».
Подушка из щебня и песка. Смесь отсыпается с тщательной послойной трамбовкой, уклон от стены сохраняется. Выполняет функции основания, обладающего достаточной жесткостью и прочностью, чтобы выдержать вес последующих слоев.
Плиты ЭППС толщиной 5-10 см. Утеплитель также укладывается с сохранением уклона.
Рулонная гидроизоляция на битумной основе. Материал обязательно должен заходить на фундамент внахлест.
Армирующая сетка с ячейками 100х100 мм. Устанавливается на подставки – просвет между сеткой и щебнем назначается в 10 мм.

Бетонный слой толщиной не менее 10 см.

Для отвода воды устанавливаются дождеприемники, трубы которых выводятся за периметр конструкции.

При заливке бетона должен соблюдаться принятый ранее уклон, устраиваются деформационные швы. Марка бетона принимается не ниже М300.

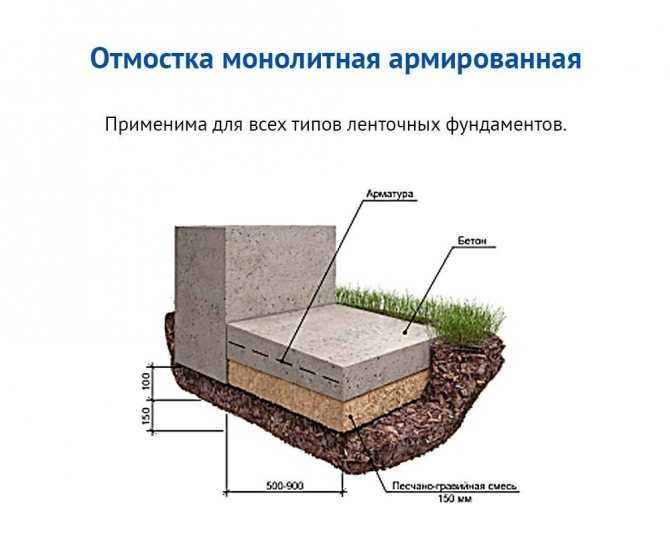

Схема «пирога» утепленной отмостки из бетона:

Из тротуарной плитки с утеплителем

Конструкция утепленной отмостки из тротуарной плитки состоит из:

естественного грунта, который подрезается с уклоном в противоположную сторону от фундамента;
геотекстиля, защищающего утеплитель от гарцовки и воздействия раствора;
песчаной отсыпки толщиной 10-15 см;
гидроизоляционного слоя, уложенного таким образом, чтобы материал заходил на наземную часть фундамента на 20-30 см;

утеплителя — укладывается 1-2 плиты ЭППС с таким расчетом, чтобы толщина слоя составила не менее 5-10 см;
бетона, армированного сеткой 100х100 мм с диаметром прутка 5 мм, толщина слоя – 8-10 см;
цементно-песчаной подсыпки;
декоративной тротуарной плитки.

Элементы размещаются по принципу кирпичной кладки, с переносом швов в соседних рядах. Уклон отмостки и равномерность расположения элементов проверяются с помощью строительного уровня и рулетки.

Схема утепленной отмостки из тротуарной плитки:

Размеры конструкции

Ширина конструкции принимается таким образом, чтобы она выступала за кровельный свес не менее чем на 20 см. Стандартный отступ края конструкции от фундамента составляет от 80 до 120 см, на карстовых грунтах он увеличивается до 150-300 см.

Для удобства укладки рекомендуется принимать ширину отмостки 120 см, чтобы не подрезать листы ЭППС – они выпускаются именно такого размера.

Оптимальная толщина бетонной стяжки принимается в пределах 8-10 см. При меньшей толщине снизится надежность конструкции. Принимать высоту бетона более 10 см нецелесообразно. Во избежание появления трещин, бетонная поверхность разбивается на участки по 2-3 м. Между ними оставляется температурный шов шириной 1-2 см, заполняемый битумом.

Уровень отмостки в крайней точке принимается выше уровня грунта. Уклон задается не менее 3-4 см на 1 м для обеспечения отвода воды в дренажную трубу.

Отмостка не соединяется с фундаментом – оставляется компенсационный зазор шириной 1-2 см и также заполняется битумом.

Последствия неправильного устройства

Неправильное обустройство «пирога» приводит к самым серьезным последствиям для самой утепленной отмостки, фундамента и всего дома:

Если не утрамбовать дно траншеи, грунт обязательно просядет и разрушит конструкцию.

Несоблюдение толщины слоев песка и щебня либо недостаточное их уплотнение приводит к нарушению устойчивости конструкции, неравномерной осадке.
В результате декоративный слой (бетон или плитка) растрескается в ближайшую зиму и постепенно разрушится.
Отсутствие или слишком малый уклон ведет к накоплению воды у стен фундамента и последующему его разрушению. Также желательна укладка сливного желоба у края отмостки либо организация отвода воды в огород или клумбы.
Отсутствие компенсационных швов – первая причина появления трещин в бетонной конструкции.
Недостаточный слой утеплителя в «пироге» также приводит к трещинам из-за возможного пучения грунта.

Много важной и полезной информации об утеплении отмостки вокруг дома найдете в этом разделе.

Заключение

«Пирог» теплой отмостки представляет собой достаточно сложную конструкцию. При ее обустройстве необходимо соблюдать рекомендуемую для каждого слоя толщину, заранее подобрать утеплитель с учетом особенностей фундамента и климатических условий.

Утепленная отмостка дома – защищаем фундамент от влаги и мороза

Хорошо тому, кто построил свой дом на песчаном или супесчаном грунте или живет в тех местах, где не бывает морозов. Или там, где дожди умеренны, и уровень грунтовых вод нормально низкий.

А как быть тому, кто купил участок с пластичной глиной, или у кого на участке уровень грунтовых вод равен уровню самого грунта, вровень с плодородным слоем почвы?

Продавать участок и искать новый? А если человеку нравится это место, может вокруг пейзаж умиротворенный и птички поют?

Оставим сантименты и посмотрим, что на практике может сделать человек, чтобы уменьшить влияние влаги на основание его жилища.

В первую очередь, хозяин может сделать дренаж участка, понизив, таким образом, уровень грунтовых вод непосредственно около фундамента дома.

Во-вторых, хозяин может поднять уровень участка путем завоза грунта. Это позволит построить дом и постройки на насыпном грунте и поднимет все строения на участке над уровнем грунтовых вод.

И следующее, что можно сделать, чтобы защитить фундамент дома от лишней влаги, это обустройство правильной отмостки. Какой она должна быть, сейчас и рассмотрим.

Защита фундамента от влаги

Влага может воздействовать на фундамент из двух источников – из грунта (грунтовые воды) и из атмосферы (осадки в виде дождя и снега). Атмосферная влага попадает на грунт и становится верховодкой – водой в верхнем подпочвенном слое грунта.

Также верховодка образуется, когда снег весной на участке тает – и тоже может подтапливать и разрушать фундамент.

Как известно, стопроцентной защиты бетона от влаги не существует. Даже хваленый Пенетрекс и его клоны не могут на 100 процентов защитить бетон фундамента от воздействия влаги.

Это значит, что бороться с влагой следует «на дальних подступах», то есть защищать фундамент от поступления излишнего количества воды вообще.

Если говорить о грунтовых водах и верховодке, то здесь в дело вступает дренаж. О дренажных работах на участке есть отдельный материал на нашем сайте.

Если говорить об атмосферной влаге, то здесь защиту обеспечивает отмостка. Современная отмостка – это совсем не та жалкая юбка из бетона, которую пытаются представить таковой шабашники и бригадиры – самоназванные строители.

Современная отмостка – это сложный пирог из гидроизоляции, дренажа и утепления, который полностью предохраняет дом от морозных сил пучения и фундамент от разрушения грунтовыми водами.

Чтобы защитить фундамент от влаги, отмостка содержит слой ткани ПВХ большой плотности, который абсолютно водонепроницаем и не гниет в земле. Ширина этого слоя должна продолжаться от цоколя дома до дренажной канавы вокруг дома.

Вот такой вариант отмостки возможен для теплых регионов.

Например, если у вас от стен дома до канавы 3 метра, то ширина ПВХ слоя отмостки должна быть не менее 3 метров. Один край ПВХ слоя крепится к цоколю, а второй край свешивается в дренажную канаву.

Вся вода, которая стекает по стене дома или попадает на пространство между домом и дренажной канавой, стекает в дренажную канаву. С этой целью должен быть обеспечен небольшой уклон слоя ПВХ в сторону дренажной канавы.

Защита дома от морозного пучения

Чтобы защитить фундамент от подвижек грунта, если дом построен на пучинистых грунтах, отмостку следует утеплить.

Утепляют отмостку пеноплексом – это самый подходящий материал для утепления любых конструкций в грунте.

Ширина утепления отмостки пеноплексом должна быть не менее глубины промерзания. То есть, если в вашем регионе глубина промерзания грунта в зимний период 180 см, то ширина утепления отмостки должна быть не менее 180 см, а еще лучше – 200-220 см, так сказать, для гарантии.

В этом случае грунт под отмосткой не будет до конца промерзать во время зимнего сезона, а грунт под фундаментом вообще не будет промерзать. Это исключит морозное пучение под фундаментом как явление.

А такой вариант отмостки актуален для тех регионов, где зима холодная.

Конечно, грунт будет промерзать в других местах вашего участка. Ну так и пусть промерзает, никакого вреда яблоням или кустам смородины это не причинит. А фундамент бани, гаража или теплой веранды можно защитить при помощи утепленной отмостки точно таким же образом.

Пирог утепленной отмостки

Как выглядит утепленная отмостка – слой за слоем, давайте рассмотрим:

Самый нижний слой – это основание отмостки из геотекстиля. Плодородный слой снимается полностью до коренного грунта. Если вы задумали делать утепленную отмостку для защиты фундамента, то у вас на участке, скорее всего, глина. Вот до нее и снимаем слой почвы. И укладываем геотекстиль.

Следующий слой — насыпаем и трамбуем речной или карьерный песок – 10-15 см. Песок укладывается под небольшим уклоном в сторону дренажной канавы. Геотекстиль не даст смешаться песку и глине под ним.
Следующий слой – слой пеноплекса. Толщина слоя зависит от средних температур зимой в вашем регионе. Для Подмосковья достаточно уложить 100 мм пеноплекса, для регионов Урала и Сибири – 150 мм.
Следующий слой – ПВХ материал, который крепится к цоколю один концом, а вторым – спускается в дренажную канаву. Слой типа желоба в дренажной канаве из ПВХ формировать не надо – это самая распространенный ошибка при устройстве такой отмостки. Дренажная канава должна собирать влагу не только сверху, но и из-под ПВХ — не нужно ее изолировать.
Следующий слой — слой песка, который будет распределять нагрузку по всей площади ПВХ и не даст ему порваться. Толщина слоя – 10-15 см.
Следующий слой – слой геотекстиля, который будет отделять песок от верхнего слоя щебня.
И, наконец, финишный слой – слой мелкого щебня или гранитного отсева, который прикрывает утепленную мягкую отмостку сверху и защищает ее от повреждений.

Можно вместо последнего слоя уложить тротуарную плитку или другое декоративное покрытие, не связанное жестко с основанием.

Так выглядит готовая утепленная мягкая отмостка с покрытием из щебня.

Почему не стоит заливать отмостку бетоном? Потому что даже утепленная отмостка с краю будет промерзать. Ее задача – защищать фундамент, и она с этой задачей справляется.

Но края отмостки промерзают, и если она будет из бетона, то края отмостки каждый год будут крошиться, и постепенно вся отмостка будет иметь весьма непрезентабельный вид.
