Пирог каркасной стены по финской технологии

С каждым годом я всё больше убеждаюсь в том, что каркасные дома, построенные по финским технологиям наиболее популярны среди москвичей. А мой опыт в строительстве – более 15 лет!

Одним из наиболее важных этапов при строительстве “каркасников” является сборка пирога стены. Она обеспечивает защиту от окружающей среды и холода.



Давайте знакомиться.

Я – Михаил, директор компании СТМ-Строй.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 – проконсультирую, рассчитаю, подскажу.



Мы приступаем к сборке пирога каркасной стены по финской технологии после укладки фундамента, установки нижней обвязки и чернового пола. Строгое соблюдение порядка действий обязательно, поскольку в противном случае здание не будет обладать требуемой прочностью и долговечностью.

Пирог каркасной стены – что это такое?

Стены дома каркасной конструкции отличаются легкостью, теплоемкостью и стоимостью. Единственную сложность составляет процесс установки.



Важно!

«Пирогом» называют сборную конструкцию со сложной структурой, обеспечивающую полную изоляцию здания от окружающей среды. Она предоставляет пространство для прокладки теплоизоляции и основных коммуникаций. При правильной сборке она поддержит комфортный микроклимат внутри дома.



Вот почему такую работу нужно доверять только профессионалу.

Финская технология пирога стены каркасного дома

Скандинавские технологии строительства деревянных домов относятся к числу наиболее удачных и совершенных в мире. Поэтому они по-прежнему пользуются устойчивым спросом. Строительство включает порядок сборки всех компонентов деревянного дома, стены и внутренние перекрытия. Технология возведения каркаса сены предусматривает такие этапы:

• монтаж каркаса из бруса поверх нижнего перекрытия;
• сборка стеновых панелей с внутренней и внешней обшивкой;



• установка теплоизоляции;
• монтаж элементов, необходимых для укладки пола второго этажа и кровельного пирога. При монтаже пирога стены каркасного дома по финской технологии в местах, подверженных наибольшей нагрузке, используются металлические кронштейны и другие крепежные элементы.



Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



В чем разница между финской и канадской технологиями сборки?

Оба варианта предусматривают создание каркасного дома, применение различных материалов и способов строительства и обустройства перекрытий. Хотя сегодня разница между ними сглажена, ее все еще можно заметить невооруженным взглядом. Основные различия:

• разница в размерах обшивочных материалов: размер листа канадского OSB 1220х2440мм, а европейско-скандинавского – 1250х2500мм. Отсюда разный шаг стоек.
• качество. При зарождении американских технологий строительства предпочтение отдавалось некачественным доскам с толщиной 40 мм. Скандинавский подход предусматривает использование исключительно качественной древесины. Материал тщательно просушивается, а стойки с размерами 50 мм позволяют расширить шаг до 600 мм;
• стена каркасного дома по финской технологии дополняется надежной теплоизоляцией. Она существенно повышает энергетическую эффективность здания. Метод позволяет сократить расходы на отопление в зимний период и лучше защитить коммуникации.

Нельзя забывать, что конструкция канадских стен отличается повышенной прочностью. Она дополнена сдвоенными досками и усиленными оконными проемами. При таком подходе образуется дополнительный мостик холода. Повышенная прочность позволяет зданию выстоять под воздействием мощных ураганов.



Важно!

Сегодня, вследствие глобализации всех сфер жизни, различие технологии стало менее выраженным. В большинстве случаев явная разница выражена только в характере оформления несущих каркасов и наличии либо отсутствии защитно-декоративных элементов.



Я не считаю, что в какой-либо работе нужно слепо следовать догмам. Поэтому каждую постройку наша бригада вносит актуальные изменения. Иногда я допускаю отклонения для достижения заданных целей и улучшения конечного результата. Возможна перепланировка для большего соответствия здания потребностям клиентов. Все это оговаривается в индивидуальном порядке при общении с клиентом.

Специфика архитектурного исполнения домов по финской технологии

Чаще всего мне заказывают проекты финских домов с пологой двускатной крышей симметричной формы. Двухэтажные строения встречаются крайне редко даже в Финляндии, но и такой вариант возможен. Конструкция пирога стены при этом не изменяется, однако объем работы удваивается. Рассмотрим конструкционные особенности стиля:

• конструкция каркасной стены по финской технологии не предусматривает наличие привычных подсобных помещений, таких как веранда, подземный гараж и т.д. Они способствуют распространению влаги в доме и сокращают срок эксплуатации здания.
  Лучшим решением станет возвести отдельную постройку на небольшом удалении от дома;
• сруб собирается «в лапу». Выступ кровли не менее 0,5 м, цоколь – не меньше 0,4 м. Стандартный план предусматривает наличие просторной террасы и балкона, расположенного над ней;
• крупные окна. Проемы выделяются непосредственно во время сборки пирога стены. Рамы большой толщины с двумя створками способны пропустить максимум солнечного света. Это обусловлено тем, что в Скандинавии световой день короткий, поэтому естественное освещение остается скудным;
• два входа. Это отличительный признак финского дома – в стенах предусмотрено две створки для дверей. Данная часть дома тщательно утепляется, чтобы избежать теплопотерь;
• все комнаты просторны и комфортны, внутреннее пространство не захламляется кладовками.

Подобная конструкция позволяет снизить риск полного разрушения здания при пожаре.

Для сборки стен используется клееный брус. Это обусловлено включением в конструкцию здания широких венцов. Предпочтение отдается хвойным породам дерева – сосне или ели. Такое дерево наполнено смолистыми соединениями, что снижает опасность пожара. Также подобные добавки улучшают внутренний микроклимат в здании.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.

Мои стройки

ЗВОНИТЕ мне в любое время +7(495) 241-00-59 (Михаил)

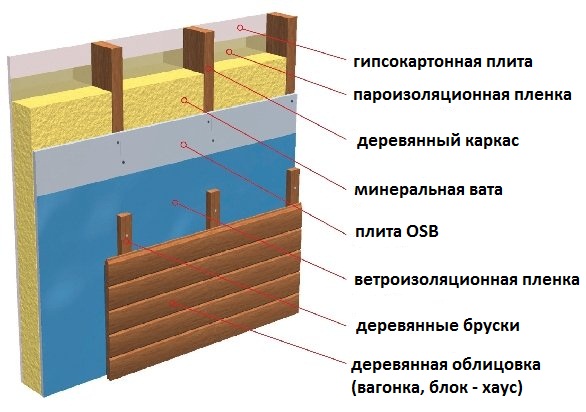

Конструкция пирога каркасной стены по финской технологии

Сразу обращаю ваше внимание на сложность перекрытий каркасного дома. С подобной работой не может справиться человек, не располагающий соответствующим опытом и ресурсами. Правильно собранный пирог стены включает ряд компонентов:

• каркас, собранный из деревянного бруса. Классические размеры составляют 150х150 мм. В России большинство производителей поставляет пиломатериалы в стандартных размерах. Это значительно упрощает работу. При желании, чертеж можно приспособить под брусья меньшего или большего размера;
• утеплитель. Чаще всего используется минеральная вата. Она гарантирует высокий уровень теплоизоляции. Ее объем заполняет все внутренние пустоты, помимо вентиляционного зазора. Мы чаще используем утеплитель в рулонах или плитах, поскольку в таком формате его легче закрепить на вертикальной поверхности. При необходимости обрешетку можно усложнить, чтобы создать пространство для закладки дополнительного слоя теплоизоляции;
• супердиффузионная мембрана. Ее структура позволяет отводить влагу из утеплителя, но не пропускает ее вовнутрь. Тонкая пленка служит одним из основных компонентов тепловой защиты здания. По этой причине ее отсутствие не допускается;
• древесноволокнистая плита в качестве внешней обшивки. Вместо нее можно установить дешевое ОСП, но я не советую здесь экономить. Установка тонкой и недорогой обивки приведет к снижению эффективности утеплителя. В таком доме нельзя будет жить зимой, а стены быстро придут в негодность;
• изоляция. Изнутри вплотную к утеплителю крепится слой пароизоляции, не позволяющий влаге изнутри дома проникнуть в минеральную вату. Как известно, подобные изоляционные материалы теряют свои свойства при намокании.

После завершения строительных работ с наружной стороны помещения проводится отделка. Обшивка может быть изготовлена из вагонки или гипсокартона. Второй вариант предпочтительнее, поскольку позволяет в дальнейшем улучшить стартовую отделку на усмотрение владельца.

Правильный пирог каркасной стены по финской технологии можно собрать лишь четко соблюдая порядок сборки и применяя высококачественные материалы. Не советую пытаться сделать эту работу самостоятельно, поскольку здесь нужна полноценная бригада. Только опытные мастера знают, как построить дом по финской технологии, и правильно собрать его стены.



Ваша выгода при обращении ко мне

строю сам – 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Конструкция внутренних стен

Поскольку перегородки между комнатами не подвергаются нагрузке окружающей среды, к ним предъявляются меньшие требования.

Их основная функция – разделение жилого пространства на функциональные зоны. Также они несут на себе элементы отделки, позволяющие оформить помещение в заданном стиле.

Пирог стены содержит меньшее количество слоев. По центру стены мы предусматриваем основные несущие стойки. Между ними располагается слой утепления, позволяющий стабилизировать температуру в доме. Для разделения влажных и сухих зон дополнительно крепится мембрана пароизоляции, защищающая деревянные стены от водяного пара. Снаружи они покрываются плитами ОСП, гипсокартоном или вагонкой.



Конструкция стены каркасного дома по финской технологии предусматривает использование заводских модулей, готовых к немедленной установке. В них можно проделать дверные проемы, что существенно упрощает реализацию планировки в доме. Однако клиенты чаще предпочитают заказывать у нас строительство межкомнатных перекрытий с ноля, поскольку это обходится значительно дешевле.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Шаг 2.
Проектирование

Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Порядок монтажа

Поскольку технология сборки каркасного дома предусматривает создание жесткой коробки, процесс сборки стен тесно связан с постройкой чернового пола. К строительству мы приступаем сразу после затвердевания фундамента.

В первую очередь собирается каркас из заранее подготовленных досок, прошедших просушку и обработку защитными составами. Это позволяет избежать такого явления как «усадка», и защитить дерево от влаги, влияния насекомых, гниения и плесени. В работе я использую исключительно безопасные составы. Они защитят дерево от биологического воздействия и горения, и не нанесут человеку вреда.

Завершенный каркас покрывается снаружи облицовочным материалом. Это может быть фанера, плита OSB или любой другой аналог, выбранный заказчиком. Лучше всего использовать стройматериал, изготовленный в западных странах, отказавшись от продукции из Китая. Хотя она изготовлена, преимущественно, из сибирской древесины, ее качество оставляет желать лучшего.

Финский каркас обеспечивает повышенную жесткость, рассчитанную не на ударные нагрузки, но на длительную эксплуатацию. Правильная стена каркасного дома по финской технологии собирается в несколько этапов:

• обвязка стен первого этажа досками по всему периметру. Далее собираются доски для межэтажных перекрытий, черновой пол, прочие несущие конструкции;

• сборка каркаса крыши в предусмотренной планом дома форме;
• в сухую погоду выполняется закладка утепляющего материала из минеральной ваты. Теоретически, заказчик может выбрать вместо нее более дешевый пенопласт, однако я настоятельно рекомендую не экономить здесь. Лучше наоборот, выбрать наиболее качественный материал, поскольку это позволит сократить расходы на отопление;

• установка защитных мембран по обе стороны утеплителя. Фиксация выполняется внахлест, с применением степплера так, чтобы изоляция не контактировала с наружным воздухом;



• фиксация наружной обшивки. Листовой материал, выбранный заказчиком, мы крепим к обрешетке крепежными элементами. Если используется металл, я беру болты, защищающие металл от коррозии. При этом предусматривается наличие вентиляционного зазора, в котором конденсируется и выводится за пределы здания влага.

Далее ведется установка пола, установка перекрытий, оконных и дверных проемов, инженерных систем, обустройство кровельного пирога.

После этого конструкция каркасной стены по финской технологии считается завершенной, после чего можно приступать к внутренней отделке. Усадка отсутствует, поэтому здание сразу после выполнения работ можно заселить.

Планируете делать каркасный дом для зимнего проживания? Звоните, +7(495)241-00-59 – помогу, подскажу, посоветую!

Предлагаю воспользоваться услугами моей бригады для устройства каркасного дома. Мой опыт монтажа каркасных домов более 15 лет. Гарантирую, что Вы останетесь довольны работой!



мой опыт – ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю –  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!

Как сделать правильный пирог стены каркасного дома? | Эксперты

Утепление фасада – это комплексные работы по получению требуемого сопротивления теплопередаче ограждающих конструкций (стен) дома. В результате утепления фасада, увеличиваются теплоизоляционные свойства стен, и дом становится более энергоэффективным.

Алексей

Технолог

Сопротивление стены теплопередаче – это технологический коэффициент характеризующий уровень ее теплоизолирующих свойств. Соотношение простое, чем выше теплотехнический коэффициент, тем лучше теплоизолирующие качества стены.

Профессионально утеплённый дом многократно снизит ваши расходы на отопление. Эту экономию вы ощутите сразу же, в первый отопительный сезон после утепления фасада.

Справочник СНиП 2 – 3 – 79. «Строительная теплотехника» – это нормативный документ, который в связке с СНиП 23 – 01 – 99 «Строительная климатология», рекомендует планировать теплоустойчивость ограждающих конструкций (стен), в зависимости от региона где находится ваш дом.

Содержание

• Галерея
• Как правильно утеплять каркасные дома
• Как правильно монтировать утеплитель, чтобы избежать («мостика холода») температурного моста
• Монтаж на каркас плитного материала (фанеры или OSB). Для чего это нужно?
• Правильная установка гидроветрозащитной мембраны
• Монтаж пароизоляции изнутри каркаса
• Монтаж обрешетки и плитного материала изнутри каркаса
• Утеплитель для стен дома. Какой фасадный утеплитель лучше?

В климатических таблицах учитывается среднемесячная температура, влажность воздуха, и максимальные суточные осадки. Так же, чтобы предусмотреть климатические форс мажоры, и более четко подготовить к ним дом, в расчетах применяются и крайние климатические значения (абсолютные минимальные и максимальные температуры и такое же абсолютное количество осадков). Мудрые и осторожные доктора наук, которые составляли СНиП и СП, предусмотрели форс мажорные обстоятельства, которые может принести людям погода. Поэтому при расчётах, берутся не только средние, но и абсолютные показатели температур и осадков, свойственные климатическим районам и подрайоном.

Мы рассматриваем утепление каркасных домов в климатических подрайонах Москва (Московская область) и Санкт – Петербург (Ленинградская область). Климатический подрайон Москва называется 2В, среднемесячная температура в январе (от – 5° до – 14°) в июле (от +12° до +21°). Климатический подрайон Санкт – Петербург называется 2В, среднемесячная температура в январе (от – 3° до – 14°) в июле (от +12° до +21°).

Галерея

Как правильно утеплять каркасные дома

Ширина и толщина досок, из которых выполнены стойки стен каркасного дома – 200х50 мм. Ширина доски определяет глубину стены и соответственно количество утеплителя, которое можно поместить в нее между стойками. Специалисты компании «Домостроительные Технологии» , применяют утеплитель «Технониколь» «Техноблок» или «Роквул». Оба вида утеплителей – это теплоизоляционные материалы на основе минеральной ваты с низко фенольным связующим. То есть эмиссия фенола из них – не происходит. Последнее их делает безвредными для человека, и экологичными. Плотность обоих утеплителей около 40 кг/м2 это золотая середина от рекомендаций. В отличие от рулонного утеплителя плитный «Техноблок» и «Роквул» – не просаживается.

СНиП ы связанные с тепловой защитой зданий рекомендуют для наших регионов 2В общую толщину утеплителя в стенах – 150 мм. Мы, как все профессиональные строители, заботимся о наших клиентах и ставим слой утепления 200 мм. Это надежнее, особенно если рассматривать постоянное проживание.

Фото 1. План утепления каркасного дома

Как правильно монтировать утеплитель, чтобы избежать («мостика холода») температурного моста

Плиты утеплителя имеют размер 60х1200 см. Ширина между стойками умышленно выполняется 59 см – это на 1 см меньше чем ширина плиты утеплителя. Когда плиты утоплены между стойками. утеплитель сидит там плотно, и за счет силы трения – скольжения между кантами плиты и краями деревянных стоек держит сам себя. Если высота стены 3 метра или ниже, то перемычка не требуется, можно ставить одну плиту на другую в стене. Та усадка, которая у плиты утеплителя произойдет, будет за счет своей микроскопичности, не критичной. А вот если стена высотой 3.5 метра, перемычка совершенно необходима.

Толщина теплоизоляционного слоя в стене, 200 мм, достигается из 4 слоев плитного утеплителя, уложенного так, чтобы стыки плит каждого слоя были в отношении стыков следующего и предыдущего слоя, в шахматном порядке. Расстояние между швами по вертикальной оси должно быть не менее 150 мм. Это отсекает «мостики холода», и улучшает сопротивление стены теплопередаче.

«Мостик холода» (температурный мост) – это участок ограждающей конструкции, имеющий пониженное сопротивление стены теплопередаче. В нашем частном случае – это участок теплоизоляционного слоя, собранный из плит утеплителя с примыкающими друг к другу стыками плит на соседних слоях. Отсутствие примыканий между швами, отсечет «мостик холода».

Фото 2. Как утеплить каркасный дом

Монтаж на каркас плитного материала (фанеры или OSB). Для чего это нужно?

Если рассматривать стену каркасного дома в боковом разрезе, то на ее фасадной стороне после слоя утеплителя идет древесный плитный материал. Расстояние между ним утеплителем 3 – 5 мм. Это компенсационный зазор на случай влажностных расширений плитного материала. Если зазором пренебречь, то набравший влагу плитный материал начнет расширятся, и не имея места для этого, сам себя сорвет с крепежей.

Плитным материалом может быть плита OSB – 3 или фанера ФСФ. Обе разновидности плитных материалов, имеют повышенную влагостойкость. При условии, если плиты произведены в РФ, у них безопасный уровень эмиссии ЛОК (летучих органических компонентов) фенолформальдегида, на уровне Е1. Их применение – это рекомендации СП 31 – 105 2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Обшивка плитным материалом придает пространственную жесткость каркасу, и помогает ему противостоять горизонтальным ветровым нагрузкам. Наш более чем 10 летний строительный опыт, закономерно подтверждает все выкладки СП 31 – 105 2002.

Пространственная жесткость здания – это способность здания и его конструктивных элементов, сохраняя первоначальную форму, противостоять внешним деформационным силам в виде вертикальных и горизонтальных нагрузок.

Фото 3. Монтаж OSB плит

Плитные материалы ОSB – 3 и фанера ФСФ обладают высоким запасом прочности поэтому каркас будет достаточно жесткий, и станет уверенно сопротивляться сдвигающим нагрузкам. Монтаж плит лучше проводить на гвозди с антикоррозийным покрытием, они благодаря более высокому пределу прочности, лучше, чем саморезы противостоят сдвигающим нагрузкам. Саморезы более хрупкие, и от сдвигающих нагрузок могут лопнуть, с гвоздями этого не произойдет. В таком конструктиве наибольшая нагрузка ложится на крепежи плитного материала, поэтому шаг между гвоздями надо соблюдать 10 см.

Правильное монтирование утепления стены каркасного дома, предусматривает вначале зашивание каркаса снаружи плитным материалом. Потом компенсационные щели между плитами ветрозащитной обшивки, изнутри, закрываются брусками – «нащельниками», и только после этого, туда с тыльной стороны стены, укладывается внутрь утеплитель. Компенсационные щели всегда выполнятся при монтаже древесных плитных материалов. Если этого не сделать, при набухании плиты вырвет с крепежей.

Компенсационная щель между плитами древесных материалов – это зазор 3 – 5 мм, который оставляется при монтаже обшивки, он нужен для компенсации будущих влажностных расширений древесных плит.

Фото 4. Схема пирога утепления дома

Правильная установка гидроветрозащитной мембраны

На обшивочные плиты монтируется гидроветрозащитная мембрана «Ютафол» 85. Ее листы натягивают на плитный материал периметру, начиная снизу в верх. Край верхнего листа, должен идти в нахлест на нижний лист на 10 см. Если на мембрану под фасад попадет вода, именно нахлест поможет защитить плиту обшивки от намокания. Стыки так же проклеиваются специальным герметизирующим, двухсторонним скотчем. В местах будущих крепежей гидроветрозащиты к обшивочной плите, лучше нанести на нее полосы бутил каучуковой двусторонней ленты. Опытные мастера – эти места выявляют заранее. Крепление гидроветрозащитной мембраны строительным степлером к плите, через слой бутилкаучука на ней, обеспечит внешнюю герметизацию гидроветрозащитного контура. Это делается по аналогии с креплением пароизоляции к стойкам. Физические процессы герметизации, от этого – не меняются.

Поверх мембраны монтируется обрешетка для фасада. В зависимости от задачи, она может быть из деревянных брусков, или алюминиевых направляющих. Нивелиром ставятся отметки на стене, и по этим отметкам крепятся «маяки». По «маякам» натягивается строительный шнур. Два крайних бруска обрешетки разнесенные по краям стены крепятся на специальные регулируемые уголки, которые позволяют по лазерным меткам нивелира, включенного в режим плоскости, выровнять обрешетку под углом в 90 градусов. Тем самым, подсистема и будущий фасад будут идеально ровными. Бруски обрешетки должны изнутри касаться шнура.

Фото 5. Гидроветрозащитный контур в каркасном доме

Строительный шнур (трассирующий шнур, мелованная нить, отбивочный шнур, малярный шнур) – это разметочный строительный инструмент в виде шнура, намотанного на барабан (катушку), для нанесения прямых линий на больших плоскостях, иногда применяется как визуальная разметка повторяющая луч лазера, для выравнивания стен или конструкции подсистемы.

До того, как начинать монтировать фасад надо уточнить какую высоту цоколя планирует у себя выолнить заказчик. Обычно она в пределах 50 см. По горизонтальной границе цоколя, ставится капельник.

Капельник – это металлический фартук в виде планки, который крепится на карнизе, чтобы отводить воду от фасада дома. В нашем случае капельник закреплённый на границе цоколя и стены, будет выполнять сходные функции, он станет отводить излишки воды от нижней части фасада, от цоколя.

Одновременно с этим надо определится с тем какой угол будет у фасада. С запилом под 45 градусов, или открытый, когда доски обшивки, примыкающие друг к другу в углу, накладываются торцами одна на другую.

Если на стене есть окно, то следует заранее, до начала монтажа фасадных панелей, выполнить на нем отливы и откосы, наличники устанавливаются позже, после монтажа фасадной доски. Когда все вышеуказанные моменты готовы, только можно начинать установку фасадных панелей.

Монтаж пароизоляции изнутри каркаса

Изнутри «пирог утепления» дома накрывается слоем пароизоляционной пленки. Вначале на канты стоек каркаса в местах примыкания к ним пароизоляции, наклеивается двусторонняя бутил каучуковая лента. Листы монтируются на строительный степлер, с 10 см «нахлестом» по краям каждого полотна. Учитывая, что скобы степлера будут пробивать пароизоляционную пленку только в тех местах где, под ней лежит бутил каучуковая лента, бутил каучук ее основы, как герметик затянет края отверстия, и герметизация станет эталонной.

Фото 6. Пароизоляция внутри дома

Швы между листами пароизоляции проклеиваются специальным двухсторонним пароизоляционным скотчем. Лист идущий к полу по плоскости стены, касаясь пола, Г – образно загибается, и ложится на слой гидроизоляции пола. Там он будет так же приклеен пароизоляционным скотчем. Под потолком лист пароизоляции так же Г – образно выгибается и приклеивается пароизоляционным скотчем к пароизоляции «потолочного пирога». Получится, что у помещения объемный, герметизированный, замкнутый пароизоляционный контур. Влага и частички пара не могут уходить в стены и пол, они пойдут туда, куда их поведет техническое решение инженера. В вентиляцию.

Монтаж обрешетки и плитного материала изнутри каркаса

Каркас стен не может сформировать идеально ровную стену в долгосрочной перспективе. Технически, сразу же после изготовления, в тот же день, стена идеальная. Это подтверждает лазерный нивелир, включённый в режим отображения плоскости. Потом начинается микроусадка стоек в горизонтальной плоскости. Меняется их ширина. Древесина является биополимерным строительным материалом с хорошо выраженными и предсказуемыми свойствами к усадке. Достаточно стойке или стойкам, в результате усадки стать уже на 1 – 2 мм, и это уже создает кривизну (отклонение) последовательно идущие через все слои «пирога утепления», к внешней плитной обшивке. Поэтому обрешетку (подсистему) надо всегда выставлять по лазеру. Правильно выполненная обрешетка сделает ваши стены идеально ровными.

После этого на внутренней стене с помощью лазерного нивелира выставляются обрешетка. Делаете отметки на полу на том расстоянии, где вы планируете видеть плоскость обшивочного материала, гипсокартона или фанеры. Отметки ставятся по краям плоскости стены. Включаете на нивелире режим отображения плоскости, ставите его между отметками и передвигаете нивелир так что бы лазер одновременно коснулся обоих отметок. Выставляете «маяки». Между ними натягиваете шнурок, и монтируете обрешетку так что бы лицевая часть брусков касалась шнурка. Когда обрешетка будет готова, монтируете избранный вами плитный материал.

Фото 7. Монтаж утеплителя внутри дома

Размеры брусков для внутренней обрешетки должны быть 50х50 – не меньше. Это необходимо для того, чтобы потом вы смогли смонтировать под обшивкой проводку, поставить нормальные розетки с типовой глубиной «стакана» 45 мм. Суммарно с толщиной плитного материала 5 – 6 мм, брусок 50х50, подарит 55 мм свободного пространства под обшивкой. Более чем достаточно для розеток и проводки.

Если бруски для обрешетки будут меньшего чем 50х50 сечения, это уменьшит расстояние от плитной обшивки до слоя пароизоляции, и вы даже не сможете поставить нормальные розетки с 45 мм «стаканом». При монтаже проводки очень важно действовать аккуратно, и не нарушить целостность пароизоляционной пленки под обшивкой. Иначе это приведет к нарушению герметичности всего пароизоляционного контура, с очень неприятными последствиями в виде намокшего утеплителя, и резкого снижения теплоизоционных качеств стен. Проще говоря, дом станет значительно более холодным.

Плитный материал, ФК фанера или ГВЛ, монтируется на обрешетку на специальные гвозди в зависимости от типа плитного материала. Если вы хотите стены с обоями, как в квартире, выбирайте ГВЛ. Перед монтажом, если требуется, его обычным способом «расшивают», грунтуют, шпаклюют, крепят армирующую ленту (стеку – серпянку) на швах, повторно шпаклюют готовый шов. Армирующая лента должна в нахлест, симметрично заходить на оба края листа. Это улучшит связку листов. Наносят пластичную шпаклевку по всей площади листов, ждем полимеризации шпаклевки. Далее можно красить или клеить обои.

Расшивка гипсокартона – это техническая процедура по срезанию строительным ножом краев плит в местах будущих стыков под углом в 40 – 50 градусов. Расширенный стык, составленный из двух гипсовых составляющих соседствующих плит, позволит шпаклевке наполнить это место и хорошо связать расшитые края листов. У современных ГВЛ боковые края листов сделаны более тонкими, их можно не «расшивать», производитель ГВЛ выбрав такую конфигурацию кантов листов, позаботился о мастерах.

Фото 8. Утепление каркасного дома

Утеплитель для стен дома. Какой фасадный утеплитель лучше?

Плитные утеплители «Технониколь» «Техноблок», и «Роквул» «Стандарт», являются высокотехнологичными утеплителями на основе каменной (минеральной) ваты. Мы дадим оценку самым важным для пользователя, свойствам этих материалов.

1. Коэффициент теплопроводности у «Роквул» «Стандарт» – 0.035 Вт/м2, у «Технониколь» «Техноблок» – это значение 0.036 Вт/м2. Это ключевые качества утепляющего материала, и они практически одинаковые, разница в 0.001 Вт/2 – в качестве теплоизолирующего контура дома, роли не играет.
2. Плотность «Роквул» «Стандарт» 35 кг/м3, у «Технониколь» это значение 45 +-5 кг/м3. В обоих случаях мы имеем рекомендуемые 40 кг/м3. Здесь утеплители тоже равнозначны.
3. Группа горючести (возгораемость). «Роквул» «Стандарт» и «Технониколь» «Техноблок», имеют одинаковую группу горючести НГ. Это не горючие материалы.

Теплопроводность — это свойство материала проводить сквозь себя тепловую энергию.

Коэффициент теплопроводности утеплителя – это количество тепла, которое пропускает через себя утепляющий материал за единицу времени – на единицу площади поверхности. Взаимосвязь тут не сложная, чем меньше коэффициент теплопроводности, тем лучше у утеплителя теплоизолирующие (теплосберегающие) свойства.

Наша компания «Домостроительные Технологии», занимается выполнением малоэтажных загородных домов в том числе и каркасных более 10 лет. Строим в полном цикле, начиная с фундамента до кровли. Работаем для вас в Москве и Санкт – Петербурге. Если вы хотите себе технологичный каркасный дом, по финской или канадской технологии, обращайтесь. Мы с радостью вам поможем его построить.

Написать комментарий

Изоляция

: как и что? | UBuildIt

Отопление и охлаждение вашего дома составляет почти половину денег, которые вы тратите на энергию каждый год. Если ваш дом плохо изолирован, эти расходы могут быть еще больше. Количество изоляции, а также ее эффективность являются «ключом» к потреблению энергии. По своей природе тепло перетекает из более теплой области в более холодную из-за разницы температур. Таким образом, зимой теплый воздух из ваших отапливаемых помещений будет перемещаться в более прохладные неотапливаемые помещения, такие как чердак, гараж, подвальные помещения или на улицу. Летом теплый наружный воздух будет перемещаться в более прохладную внутреннюю часть вашего дома из-за более высокой температуры снаружи, а также попадания солнечного света. В любом случае, ваш HVAC (Отопление – Вентиляция – Кондиционирование воздуха) система должна работать, чтобы заменить или удалить потерянное или полученное тепло. Эффективность вашей изоляции напрямую повлияет на то, насколько интенсивно должна работать ваша система HVAC, что напрямую повлияет на ваши затраты на электроэнергию.

Роль изоляции заключается в замедлении передачи тепла. Это измеряется его способностью сопротивляться воздушному потоку, что называется R-значением (значение сопротивления). Чем выше значение R, тем выше его теплостойкость. Его значение R будет определяться типом материала, из которого он изготовлен, толщиной изоляции и плотностью самого изоляционного материала.

Не существует единственного правильного значения R для всех областей страны или для всех частей дома. Ниже представлена ​​таблица, подготовленная Министерством энергетики США для целевых уровней изоляции для различных районов страны и мест в вашем доме. Найдите минутку, чтобы просмотреть эту диаграмму и посмотреть, где вы находитесь.

Целевые уровни изоляции

Местоположение	Южный регион		Северный регион
	Хороший	Отлично!	Хороший	Отлично!
Потолок/Чердак	Р30	Р38	Р38	Р45
Стены	Р13	Р19	Р19	Р23
Полы	Р9	Р25	Р25	Р30
Стены подвала	любой	любой	Р11	Р19
Плита	любой	любой	R4 или R5	Р8

Если вы хотите узнать значение теплопроводности изоляции в вашем нынешнем доме, найдите «энергетическую этикетку», содержащую значения теплопроводности дома, рядом с главным электрическим щитком, рядом с люком или лестницей. Если вы не можете найти табличку с указанием энергоэффективности, посмотрите значение R непосредственно на изоляции или измерьте фактическую толщину изоляции.

В дополнение к R-значению, правильная установка изоляции имеет решающее значение для ее эффективности.

Существует пять распространенных проблем при установке.

1. Одним из видов утеплителя является Баттс. Если он сжат, он обеспечивает меньшее сопротивление теплу и может обеспечить канал для движения воздуха и тепла.

2. Если ваш войлок или пароизоляционный материал прикреплен скобами к внутренней стороне стоек, между стойками и изоляцией может возникнуть нежелательное движение воздуха. Его всегда следует прикреплять скобами поверх шпилек, позволяя войлоку полностью заполнить полость, в которую он помещен.

3. Неполное заполнение неровных участков или небольших пустот изоляцией может привести к потерям тепла. Пустота в 1-2 процента может привести к 25–40-процентной потере R-значения в этой области. Именно по этой причине; в одном и том же доме можно использовать разные виды утеплителей.

4. Если вы не установите сыпучий целлюлозный утеплитель с его свойством плотности, могут возникнуть потери тепла. Надлежащая плотность называется распушением.

5. Тепло может передаваться через стойки и балки вашего дома. Это называется коротким замыканием или замыканием изоляции. При тщательном проектировании и правильной установке это можно свести к минимуму.

Пока ваш подрядчик будет решать эти распространенные проблемы, вам будет полезно знать, что повлияет на ваши затраты на электроэнергию в течение срока службы вашего дома.

В некоторых частях вашего дома вероятность потери тепла больше, чем в других. Если вам необходимо выбрать, что изолировать в первую очередь, рекомендуемый порядок:

1. Чердак, включая чердачную дверь или защитный люк
2. Под этажами над неотапливаемыми помещениями, такими как гаражи, недостроенные подвалы и подвальные помещения
3. Вокруг стен в отапливаемом подвале или невентилируемом подвальном помещении
4. По краям плитного фундамента.

Работая со своим архитектором или дизайнером и подрядчиком, задавайте вопросы о том, как будет утеплен ваш дом. Такое планирование может сэкономить вам деньги в будущем, а также защитить драгоценные ресурсы Земли.

Какие бывают виды изоляции в доме?

Один дюйм изоляции = 30 дюймов бетона

В настоящее время в строительстве и ремонте домов используется девять типов изоляции. Тип используемой изоляции может быть основан на площади дома, нуждающейся в изоляции, а также на стоимости.

R-значение изоляции из стекловолокна составляет 3,14 на дюйм

1. Рулоны и войлок — это одеяла из гибких продуктов, таких как стекловолокно или минеральная вата, и поставляются в непрерывных рулонах с шириной, подходящей для стандартного расстояния между стенными стойками. и чердачные или напольные балки.

Их можно приобрести с облицовкой из ингибитора парообразования или без нее, а также со специальной огнеупорной стороной для стен подвала, где изоляция останется открытой. Этот тип изоляции отлично подходит для областей, которые имеют стандартное расстояние между стойками и балками и относительно свободны от препятствий. Они не подходят для нестандартных пространств и могут создавать пустоты в изоляции. Изоляция Loose Fill или напыляемая на месте изоляция более эффективна в этих неравномерных местах.

Пустота в 1-2 процента может привести к 25-40-процентной потере R-значения в этой области

2. Свободный наполнитель. Эта изоляция изготовлена ​​из переработанной целлюлозы, измельченной газетной бумаги и химически обработана для защиты от огня, грибков и насекомых. Эти кусочки выдуваются в космос с помощью специального пневматического оборудования и хорошо подходят для участков неправильной формы, где другие типы изоляции трудно установить.

R-значение целлюлозной изоляции составляет 3,70 на дюйм.

Целлюлоза должна укладываться с плотностью от 3,5 до 4,4 фунтов на квадратный дюйм, чтобы она не оседала и не образовывались зазоры. При установке целлюлозы всегда получайте от установщика письменную гарантию установленной глубины.

Производители используют переработанные отходы в производстве насыпной изоляции. Целлюлоза содержит более 75 процентов переработанной газетной бумаги.

3. Напыление на месте. В этой изоляции используются целлюлоза, стекловолокно и минеральная вата, которые смешиваются с клеем и вдуваются в полости стен. При правильной установке изоляция с мокрым напылением устойчива к оседанию и смещению и позволяет полностью заполнить полость.

4. Вспененный на месте — этот тип изоляции, как правило, дороже, чем волокнистая изоляция, но очень эффективен там, где требуются более высокие R-значения или в нерегулярных участках вашего дома, которые не были бы должным образом покрыты теплоизоляцией. Изоляция типа Batt. Изоляция, вспененная на месте, представляет собой полиуретан или изоцианурат и наносится профессионалом с использованием специального оборудования для дозирования, смешивания и распыления пены на месте. Пена может использоваться для различных целей, но особенно эффективна для поверхностей неправильной формы и узких отверстий, таких как прокладки вокруг дверей и окон. Пена не действует как пароизоляция и должна быть защищена от длительного воздействия солнечных лучей.

5. Плиты из пенопласта. Плиты из пенопласта жесткие и легкие, они обеспечивают структурную поддержку и звукоизоляцию. Они предназначены для использования в замкнутых пространствах, таких как наружные стены, подвалы, открытые фундаменты, чердаки, бетонные плиты и потолки соборов.

6. Радиационные барьеры. Изготавливаются из алюминиевой фольги и используются для снижения охлаждающей нагрузки. Обычно используется под стропилами крыши, чтобы уменьшить приток тепла от солнца, или на стенах, которые поглощают прямой солнечный свет, то есть на стенах, обращенных на запад без эффективного свеса крыши. Поскольку они предназначены для отражения тепла, они хорошо работают в теплом климате, но не рекомендуются в холодном климате.

7. Системы отражающей изоляции. Подобно барьеру излучения, отражающая изоляция изготавливается из алюминиевой фольги с подложкой из крафт-бумаги, пластиковой пленки, полиэтиленовых пузырей или картона. Обычно он используется между стропилами крыши, лагами пола или стойками стен, потому что он наиболее эффективен для уменьшения нисходящего теплового потока.

8. Изолирующие бетонные опалубки (ICF). Они служат как изоляцией, так и частью стены вашего дома. Формы изготовлены из двух плит пеноизоляции и соединены пластиковыми стяжками. В формы заливают бетон, а формы оставляют на месте из-за их изоляционной ценности.

ICF могут стоить до 4% дороже, чем стандартный деревянный каркас, но дом, построенный с использованием этого продукта, требует примерно на 44 % меньше энергии для обогрева и на 32 % меньше энергии для охлаждения по сравнению с аналогичным деревянным каркасным домом. (США . Департамент энергетики)

9. Структурные изоляционные панели – SIP состоят из жесткой изоляции сердцевины, ламинированной между двумя (2) слоями деревянной обшивки, называемой OSB (ориентированно-стружечная плита). . SIP заменяют несколько компонентов обычного здания, таких как стойки, балки, изоляция, пароизоляция и воздушная изоляция. SIP чаще всего используются для строительства наружных стен, но также используются для систем пола и крыши.

Вместе со своим подрядчиком и архитектором или дизайнером тщательно спланируйте, каким образом теплоизоляция в вашем доме повысит эффективность вашей системы отопления, вентиляции и кондиционирования воздуха и снизит текущие потребности в энергии. Ваш консультант по строительству UBuildIt может помочь вам с такими решениями.

Какой тип настенного монтажа и изоляции следует использовать?

Марсель Штудер из Econ Group Ltd. присоединяется к выпуску Passive House Live Construction Tech, чтобы обсудить стратегии изоляции и варианты сборки стен. В его презентации рассказывается об уроках, извлеченных за последние 18 лет работы дизайнером, строителем и инструктором, специализирующимся на энергоэффективности, строительной науке и строительных технологиях. Это также прекрасная басня о добродетельном молодом оруженосце из дома Пассифов.

Вы можете посмотреть видео выше или прочитать расшифровку ниже.

Марсель Штудер:
Большое спасибо всем за добрые слова. Возвращаясь к вам, я действительно горжусь тем, что являюсь частью этого движения, частью этой великой группы людей, и был таковым в течение последнего десятилетия или даже больше. Вау, время летит незаметно, когда вы весело проводите время с PH [Passive House], конечно, и сегодня вечером это не будет фанково, я собираюсь придать ему другой смысл и попытаться немного сохранить все технические моменты. свет. Я знаю, что для некоторых из вас в восточном часовом поясе это немного позже, поэтому я не хочу слишком утомлять вас техническими подробностями, но, поскольку вы меня знаете, те, кто меня знает, я мог бы говорить вечно и проникнуть в глубины тех. Я определенно готов пойти дальше, если у вас есть еще вопросы, и сейчас я начну свои слайды. Надеюсь, вы все это видите.

Шеннон Пендлтон:
Отлично выглядит.

Марсель:
Ага. Хороший. Сегодня я расскажу вам сказку об идеально утепленном здании. И все начинается, когда-то давно на Великом Белом Севере, где живет большинство из нас, жила-была и принцесса по имени Гайя. Принцессе Гайе всегда было холодно, потому что в ее замке не было изоляции, ужасный форм-фактор, множество тепловых мостов и ACH 50, только окна с одинарным стеклом и не было HRV. Ее отец, Старый Король Уголь, был на исходе, и после долгих размышлений и консультаций со своим двором он сделал объявление. Тот, кто сможет составить план по обеспечению теплового комфорта для своей принцессы Геи, получит ее руку в браке. Женихи приезжали издалека, среди них сэр Хит-А-Лот из страны Неограниченных Ресурсов, Герцог из Гринвоша из страны Лицемерия, но ни один из них не был достаточно хорош для нашей принцессы Гайи.

Она уже почти потеряла надежду, когда появился молодой оруженосец из дома Пассиф, вооруженный только своим умом и добрыми намерениями, и представил ей свой план. Пять основных принципов гарантируют тепловой комфорт, а также высокий уровень энергоэффективности. И, как известно большинству из нас, теплоизоляция на высоком уровне, пассивные окна дома, которые имеют высокие характеристики, правильно ориентированы, используют вентиляцию с рекуперацией тепла, получают высокий уровень герметичности, а также пытаются избежать некоторых мостов в дизайне и конструкции. . Мы могли бы добавить шесть, и это связано с формой, дизайном нашего здания, насколько они компактны. Но обычно мы говорим о пяти, и сегодня основное внимание уделяется первому принципу, суперизоляции, очень важному для тех, кто плохо знаком со стандартом, чтобы осознать ключевой элемент, который является базовым стандартом производительности, а это означает, что нет предписывающего путь, правда. Нет никакого правила, сколько изоляции мы должны положить в наши сборки. Пассивный дом в Ванкувере отличается от пассивного дома в Нью-Йорке.

И принцесса Гея спросила: “Но с чего нам начать и как определить, сколько изоляции нам нужно для наших проектов?” Ну, это может начаться с модели, и это просто идет рука об руку с нашим дизайном, определенно на этапе, когда у нас есть схематические дизайнерские идеи, логометрические идеи наших зданий. Я настоятельно рекомендую использовать расчетный pH. Это очень простой в освоении инструмент, это плагин для создания набросков. Любой может изучить SketchUp за несколько часов, предполагая, что он может использовать его для начала моделирования вашего дизайн-проекта на ранней стадии, но это идет дальше, вы можете запускать различные сценарии. Итак, вы видите здесь немного на заднем плане, большую часть бизнеса из проекта, над которым я работал, я начал с базовой линии. Итак, этот конкретный проект, они пришли ко мне, и все они были спроектированы не как пассивный дом, но они спросили меня, можем ли мы сделать это пассивным домом?

И я сказал: “Да, я попробую, смоделирую и посмотрю, что у нас получится.” Итак, все началось с базовой линии, и это было около 70 килочасов потребности в отоплении. И просто изменив качество окон, которое уже упало примерно до 30, а затем начали смотреть на сборки и значения U для них. Так что, безусловно, один из первых ударов по банке, когда вы смотрите на строительство пассивного дома и выясняете, сколько нам нужно, сколько изоляции нам нужно? На что нам нужно обратить внимание с точки зрения ценности просмотров?

Другим подходом будет поиск проектов в вашем климатическом регионе и получение общего представления о соответствующих значениях U. Существует международная база данных пассивных домов, с которой вы знакомы по адресуpassivehouse.com. Мы проведем вас туда, ищите свой регион. Посмотрите, что сделано, я знаю пассивный дом, в Канаде есть свой. Не уверен, что происходит в США в этом отношении, но воспользуйтесь преимуществами своих коллег в вашем районе, даже если вы ходите и видите, что кто-то строит пассивный дом, спросите их, что они делают, и мы все поделимся нашими извлеченными уроками и Passive House Accelerator — прекрасный пример того, что мы можем больше всего учиться друг у друга.

И помните, что размер и форма имеют значение. И особенно для небольших зданий, я бы сказал, что им даже не нужно иметь очень сложную оболочку, которая имеет много мела и делает ее больше. Это действительно зависит также от того, сколько историй у вас есть. Я смотрел на пассивный дом в Оттаве. Я был владельцем одноэтажного ранчо с внутренним двором. И мне пришлось сказать клиенту, что если вы не добавите еще один этаж или подвал, пройти сертификацию не очень реально. Так что для нас, живущих в одиноком семейном мире, на пути в мир дома Фила, иногда очень сложно пройти полную сертификацию. Гораздо проще иметь многоэтажные жилые дома или мощности, и так далее, определенно становится легче с точки зрения того, что мы должны сделать с точки зрения значений изоляции для нашей стены, собранной в частности.

И, например, для дома на одну семью в Ванкувере может потребоваться от шести до восьми дюймов внешней изоляции, для четырех- или пятиэтажного многоквартирного дома может потребоваться три или четыре. Так что это может быть так радикально, так что имейте это в виду, у него только что появился узел, и знайте, что вам придется очень усердно работать, если вы работаете с небольшими зданиями. И тогда не забывайте об ограничениях вашего сайта. Когда многие из нас проектируют и работают в городских условиях, возникают проблемы с противопожарными нормами. А также то, что вокруг вашего сайта. Есть ли какие-нибудь высокие здания или, может быть, через улицу запланированы высокие здания? С южной стороны. В Ванкувере много деревьев. Это всегда, это много времени, главное, что мы учитываем, это деревья, растущие вдоль улиц.

Кроме того, некоторые из нас живут в горных районах, где у нас есть горная цепь, которая находится довольно далеко и на самом деле также немного влияет на наши солнечные лучи. Итак, еще раз, продвигая pH дизайна, особенно на этом этапе вашего дизайна, где вы можете добавить их, вам не нужно изобретать и рисовать целую горную цепь. Что я недавно сделал для проекта по баловству в теннисе, так это выяснил, как далеко самые высокие горы. И все, что я сделал, это нарисовал плоскость в этом направлении, и это уже вроде как считывает программу, читает ее и понимает: «О, черт возьми, через определенное время мы больше не получаем никакого солнечного усиления, потому что солнце за горами

Принцесса Гайя снова спрашивает, теперь, когда мы выяснили, какой диапазон значений изоляции нам нужен, как нам выбрать правильную сборку и правильные детали? Мне очень нравится, или вот так, я использовал некоторые из этих слайдов, возможно, некоторые из вас брали уроки со мной, узнайте их. И они не обязательно исходят от меня, они исходят и от моих коллег. И я всегда стараюсь найти более простой способ объяснить вещи. И это одна из горок, которые мне очень нравятся, особенно когда речь идет о деревянном каркасе, с разными, с негорючими коммерческими комплектациями, а вариантов всегда много.

И снова, преимущество наличия стандарта, основанного на производительности, заключается в том, что нет никаких правил того, как мы на самом деле строим наши стены, до тех пор, пока мы получаем значение U, которое мы моделируем, и вводим правильные значения в там вообще все работает. Итак, этот слайд действительно говорит о том, какой каркас и как мы можем добавить больше изоляции в наши сборки? Итак, есть две основные идеи: мы либо делаем больше изоляции в наших стенах. И в какой-то момент мы углубимся в глубину этих стен и узнаем больше деталей того, как это может выглядеть. И другая идея состоит в том, чтобы начать обертывать нашу существующую конструкцию дополнительной изоляцией с помощью изоляционных панелей.

Вот я выбрал несколько. Есть много вариаций этого, и не думайте, опять же, это своего рода свод правил того, что вы должны делать. Здесь просто показаны некоторые часто используемые сборки, с которыми мы и большинство из них работали лично. И я могу рассказать вам о некоторых их преимуществах и недостатках. Итак, в нашем прохладном климате очень важно, как мы это различаем, где мы строим это возможное жилищное строительство? Потому что то, сколько изоляции, в среднем, будет отличаться, если это холодный климат, прохладный климат или теплый климат. Так что для нас мы находимся в прохладном климате. А в Ванкувере такой же климат, как и в Центральной Европе, такой же, как [неразборчиво 00:11:44]. Так что большая часть литературы основана на этой климатической зоне.

Если мы смотрим на категорию вещей, то самая простая из них — это изолированная стена размером два на восемь или два на 10. И мы получаем, я получил близкое метрическое значение U от 0,1 до 0,16 или имперское значение R от 36 до 53. Так что этого было бы достаточно здесь, скажем, для дома на одну семью среднего размера. Одна вещь, которую вы заметите здесь, в асимметричном, это то, что что-то изменилось по сравнению с тем, к чему мы привыкли в нашей сборке нашей стандартной каркасной стены. У нас фанерная дверь находится внутри, и есть несколько причин, по которым вы можете это сделать, и главная из них заключается в том, что если мы помещаем ее в такое положение, когда она находится на теплой стороне нашей изоляции, она может фактически действовать как наш пароизоляционный слой и инженеры-конструкторы, то на самом деле не заботятся о том, откуда вы берете эту силу, снаружи или внутри.

Это означает, что вы можете обойтись без использования пароизоляции. Таким образом, вам не нужен поли, как мы делаем, но не Proclama Intel или Sega, вы можете просто использовать фанеру, а затем, если хотите, вы также можете сделать ее своим основным воздухонепроницаемым слоем. Итак, теперь вы добавляете еще одну функцию к этому материалу, который у вас уже есть в сборке, и ваши инженеры-строители просят вас использовать его, потому что здание рухнуло, как карточный домик, если бы у вас его не было. Таким образом, мы делаем это как контрольный слой, и мы можем заклеить его воздухонепроницаемым скотчем. Итак, теперь у нас есть все в одном самолете, так бывает довольно часто, потому что на самом деле это экономический вопрос, связанный с расходом большего количества денег на материалы и рабочую силу. И сейчас, конечно, вы не слишком много говорите о воздухонепроницаемости, но мы всегда хотим защитить наши воздухонепроницаемые слои.

Таким образом, мы бы добавили полость для обслуживания внутри. Это кадр два на четыре. Видите ли, я указал на разрушение мест, где мы можем провести электричество, даже водопровод теперь на наружных стенах, потому что там слишком тепло. Так что, называя это глубокими стенами стойла, а иногда и толстой стеной, это также одна из наиболее предпочтительных сборных панельных систем. И я увидел там Яна в зале: Эй, Ян, это вы, ребята, собрали эти панели вместе для нашей коллективной столярной работы. И на самом деле это было довольно большое пассивное жилье, построенное за пределами Ванкувера, 7000 квадратных футов, полностью оштрафованное снаружи, стены, крыша, даже промежуточные этажи.

Так что мы использовали именно это наращивание. Мы видим, что OSP уже приклеен на заводе, а затем панели устанавливаются на месте. Тот, что справа, небольшой дом в Ванкувере, мы работали над ним, мы не устанавливали кран, не ставили и не устанавливали никаких панелей. Итак, мы, вы должны решить, что конец, чтобы вручную обрамить его, но все же пошел с той же сборкой. Одна вещь, которую следует отметить об этой сборке, много времени, полы защелкиваются. Так что это больше похоже на раму воздушного шара, чем на раму платформы, просто чтобы облегчить переход между этажами с точки зрения прохождения воздуха.

Теперь, если мы смотрим на холодный климат, то мы все еще находимся в категории чучел, и нам нужно больше места, чем два на 10. Как только вы доберетесь до двух на 12, я думаю, что эти фунты станут слишком тяжелыми. . Так что я назову это оригинальным канадским рекламным мячом. И в буквальном смысле, некоторые из вас слышали о Гарольде или о консервационном доме в Саскачеване, который был построен в 1970-х годах и был первым высоким, эффективным жильем, я думаю, может быть, в Северной Америке, который также оказал влияние на Вольфганга и Адамсона, который основал все равно стандартный, они использовали эту сборку там. Так что я почти уверен, что этот Герольд вроде как понял это. Он очень скромно говорит о своих множественных навыках, но двойные стоп-стены. Таким образом, идея состоит в том, что у вас есть один структурный два на четыре и один, который не является структурным, и вы перемещаете их друг от друга, насколько вы хотите, чтобы получить нужное количество изоляции, которую вы приобретаете.

Определенно что-то более подходящее для холодного климата. Обычно полость заполняется плотной, упакованной изоляцией, немного сложнее детализировать все паро- и воздухонепроницаемые слои. Не буду вдаваться в это слишком много. Слово «rapid» говорит само за себя. Вы используете какую-то форму наружных изоляционных панелей и заворачиваете их снаружи или размещаете снаружи своей конструкции. Это как надеть шерстяной свитер поверх здания. Очевидно, что при этом меньше перемычек, у нас больше нет статистики, которая показывает перемычки каждые 16 дюймов. Мы могли бы сделать это поверх обычного кадра два на четыре или два на шесть. То, что я показываю здесь на иллюстрации, — это CLT-панель, массовая древесина может быть массой, чем угодно. Это может быть массивный бетон, массивный блок, определенно один из наиболее часто используемых материалов для любого здания, которое действительно имеет небольшую изоляцию.

И по нашему опыту, это своего рода то, что мы использовали при сборке новостроек. И мы используем от шести до восьми дюймов наружу. Обычно это два слоя панелей толщиной три или четыре дюйма, и в большинстве случаев для этого используется минерал, но вы также можете использовать древесное волокно. Мы еще немного поговорим о том, почему вы предпочитаете один материал другому. Хитрость в том, чтобы через него прикрепить склонение. Так что это становится немного трудным, очень легко сделать на CLT. Просто закручивай шурупы там, где массив дерева, верно? Даже минерал с самой высокой плотностью или с волокном, у нас будет немного гибкости, как только вы затянете, эти винты в этих патентах затянутся, вам нужно немного сойти с плоскости.

Таким образом, становится критически важным, чтобы у вас была какая-то система для выпрямления этих стен. Что мы делаем, так это просто натягиваем его, сглаживаем углы, а затем продвигаемся вверх прямо перед тем, как надеть облицовку, и только это, или немного вытянуть экран или снять его, просто чтобы выпрямить его. Если вы собираетесь поверх деревянной рамы, вам, возможно, придется поразить статистику, или вы можете обновить свое защитное покрытие до трех четвертей, где легче поддерживать легкое планирование. Если мы сейчас смотрим на порог для более холодного климата, я думаю, что две панели, по моему опыту, это максимум два слоя, которые он может сделать. Я видел людей на иллюстрациях по три-четыре, думаю, вы станете очень громоздкими. Вам нужны очень длинные винты, и они станут очень практичными на месте.

Итак, у нас есть внешняя коробка, которая крепится к каркасу. Таким образом, это может быть создано либо из траста Ларсона, который находится в правом верхнем углу, либо из дешевого траста ручной работы, TJI, который является выбором для деревянного глаза. Это просто с полки. На самом деле они предназначены для напольных крышных конструкций, но вы можете использовать их в качестве деревянного элемента, чтобы построить эту ненесущую коробку снаружи нашей конструкции. И тогда это дает вам возможность снова заполнить его изоляцией. Внизу справа — UMBC, университет в Принс-Джордже, который называется климат. Деревянный инновационный кампус, деревянная каркасная конструкция за этим, и они фактически использовали полное доверие, чтобы построить стену, а затем изолировать между ними.

Теперь мы поговорили о нескольких различных методах утепления. Есть несколько вещей, которые мы всегда должны учитывать, и одна из них — наша строительная наука, так что все, что связано с управлением влажностью. Таким образом, имея влагу внутри здания, паровой привод может высохнуть наружу, что очень важно, чтобы не задерживать влагу между двумя материалами парообразного типа. Также, очевидно, глядя на внешнюю влажность, влажность окружающей среды, дожди, отсутствие дождя с ветром и тому подобное, для этого и предназначена наша облицовка. Поэтому мы всегда говорим о пяти критических слоях, которые должны быть в нашей сборке. Таким образом, они будут выглядеть по-разному в зависимости от того, как вы строите свою стену. И вот только пример. И опять же, для некоторых из них есть разные подходы, даже в этом случае есть несколько разных способов добиться герметичности на этой картинке справа. Но я всегда учитываю это, и если у вас есть какие-то материалы, вы не совсем уверены, что, возможно, сделаете гидротермальную модель, где, как вы понимаете, у меня не будет проблем с захватом влаги в этой сборке.

Пока мы только что говорили о стенах, но на самом деле все это связано с общей картиной. У вас должен быть план грантов для ваших собраний. Нет смысла переходить с внешнего утепления на внутреннее утепление между фундаментом и стенами выше, а затем на крышу. Так что действительно посмотрите на здание и многое другое в целом. И мы обычно укладываем одинаковое количество изоляции вокруг здания. Мы не просто отдаем предпочтение чердаку, чем немного под плитой и больше на стенах, так что это немного более единообразно. И это хороший пример того, как архитектор действительно все выстраивает. Если вы выстраиваете вещи в ряд, их легче построить, и это будет дешевле. Так что это определенно выполнимо, это не должно быть ракетостроением.

Не забывайте об окнах, окна являются наиболее важным элементом в вашей сборке с точки зрения всего, что там собирается вместе, вашего воздухонепроницаемого слоя, вашего изоляционного слоя. И просто пара примеров с наших нарезных сайтов. Один, где у нас был этот внешний TJI, где нам пришлось построить доллар, чтобы вставить окно, а затем мы переизолировали и немного рамы, тот, что справа, есть внешний изолированный, где мы фактически толкнули окна в полости изоляции, поэтому мы используем уголки из стекловолокна для его поддержки. И затем мы собираемся построить изоляцию вокруг этого, как только он станет водонепроницаемым,

Не забывайте о тепловых мостах. Итак, прежде всего, тепловые мосты могут возникать в любом изменении или направлении при любом изменении материалов, поэтому, просматривая наш раздел и выясняя, как мы работаем с точки зрения тепловых мостов, и при использовании внешней изоляции мы действительно должны обратить внимание на какая система облицовки? Как мы привяжем это для SAP к нашей стене, не создавая теплового моста? Таким образом, старая металлическая защита, которая была очень хорошо проводящей, действительно как бы избегала изоляционных свойств этой внешней изоляции. Итак, теперь у нас есть хорошие зажимы, сделанные из нержавеющей стали. Я действительно сломался, или мы можем использовать синяк и свести к минимуму эти тепловые мосты.

Гайя, очевидно, названная в честь современной богини земли, действительно беспокоится о современной земле. И она спросила вас, как минимизировать воздействие на окружающую среду со всеми этими дополнительными материалами? Прежде всего, если у вас есть существующее здание, рассмотрите возможность его ремонта, проведения глубокой энергетической модернизации, используйте инструмент пассивного дома, ener-phit, чтобы сертифицировать его. Есть несколько отличных примеров из Бруклина, все эти здания из коричневого камня. У нас в Канаде их несколько, на мой взгляд, недостаточно, но одна из них, которая приходит на ум, — это башня из консервных банок, которая представляет собой многоэтажное бетонное здание с внешней изоляцией. На самом деле, мне нужно начать думать о наших ресурсах, и я разговаривал со шведом, на самом деле моим другом-велосипедистом, но он сказал: о, Швеция уже смотрит на это, у них заканчивается цемент. У них нет вечного бетона. Они уже начинают искать альтернативы цементу.

Так я и не подумал об этом. Этот цемент — ресурс, который на самом деле иссякнет, но мы столкнемся с этим в нашей жизни, поэтому мы должны иначе думать о том, что мы делаем с нашим существующим строительным фондом, и как мы можем повторно использовать то, что у нас есть, сохраняя структуру, если возможно повторное использование некоторых материалов. Так что я думаю, что это был бы первый шаг, который нужно сделать, прежде чем мы даже посмотрим, что представляет собой воплощенный углерод из материалов, что определенно суммирует, я бы посмотрел на новые сборки и что-то, что на самом деле уже внедряется в стандарт пустышки. , Лента pH – это то, о чем некоторые из вас могут слышать, это инструмент, позволяющий посмотреть, что представляет собой воплощенный углерод. И для некоторых из вас, не знакомых с этим термином, эта иллюстрация действительно показывает, что он рассматривает весь жизненный цикл материала, смотрит на добычу сырья, на обработку, производство, транспортировку и использование, а затем также этап переработки или конечное использование материала.

Итак, очевидно, что есть некоторые материалы, которые обладают очень высокой, интенсивной энергией. Когда я ходил в школу давным-давно, мы только что говорили о воплощенной энергии. Как мы в основном просто вращаем это с углеродом, потому что энергия — это выбросы углерода, если использовать ископаемое топливо. Так что те, кто действительно плох, это те, кто использует много энергии, и есть пена для распыления. Там весь пластик, сделан из нефти и так далее. И затем, когда мы переходим к более естественным материалам, особенно к тем, которые выращены, они на самом деле улавливают углерод, что означает, что они растения, поглощающие CO2 при своем росте.

И если мы не сожжем его и не высвободим этот углерод снова, мы зафиксируем этот углерод в этом материале. Таким образом, использование древесины, наиболее распространенного естественного материала, с которым мы работаем, на самом деле является действительно хорошей вещью для использования в строительстве с точки зрения содержания углерода с низким содержанием углерода, использования массивной древесины и использования легкого деревянного каркаса, использования деревянной изоляции, древесины, волокнистой изоляции и, очевидно, клетка тоже является побочным продуктом этого, или пробка, шерсть, все эти различные вещи, которые мы видим. Так что определенно я бы это рассмотрел, это всегда вопрос, можете ли вы получить материал, а также насколько он дорогой. И говоря о расходах, парень говорит, что это звучит неплохо, но у моего отца есть бюджет. Сколько это все будет стоить?

Мне всегда нравится объяснять это так. На самом деле это экономическая модель, которая очень просто объясняет, почему высокоэффективные здания имеют смысл. И это называется стоимостью ежемесячного владения. Таким образом, в основном вы выясняете, какова ваша премия, чтобы перейти к высокой производительности, к пассивному дому. А затем вы вычисляете дополнительный платеж по ипотеке, который вам придется платить в месяц. Таким образом, вы позволяете банку нести эту дополнительную сумму. А затем вы вычитаете полученную экономию из счета за электроэнергию. И тогда, если вы в основном даже отрицательны в нижней строке, это не проблема. Вы откладываете деньги каждый месяц, верно? Так что, кто не хотел бы экономить сто, 135 долларов каждый месяц, пусть банк несет эту дополнительную премию, чтобы добиться высокой производительности.

И у тебя есть сбережения. Теперь это наш проект, в который мы включили доступный дубль. Так что они даже генерируют, и вы видите, что есть производство энергии. Так что есть даже немного больше, но, очевидно, это тоже стоит немалых денег. Таким образом, даже при таком сценарии для этих клиентов, домовладельцев, владельцев зданий начинает иметь смысл использовать высокий стандарт производительности и экономить на срок службы здания.

Следующее, что мне нравится, это Институт Панпина или список здесь, они выяснили, сколько стоит сэкономить киловатт-час или произвести киловатт-час? И вы покупаете его у привет из Британской Колумбии, ГЭС, что угодно, у вашей коммунальной службы, это одна стоимость, или вы можете купить все это оборудование и поставить его на свое здание, и вы выясняете, сколько это стоило и каков доход. И тогда вы получите стоимость киловатт-часа. Самый дешевый способ купить энергию — это ее экономить. Итак, чтобы купить изоляцию, купить хорошие окна, купить ВЧ, купить мембраны для герметичности, вы начинаете с этого, и вы намного дешевле, чем все остальное, что вы можете купить за любой киловатт-час, который вы можете купить на рынке. Так что это еще один хороший способ, который я нахожу, чтобы действительно сделать экономическую точку зрения на высокие стандарты строительства, такие как пассивный дом.

Несколько лет назад я делал презентацию, и мы с моим коллегой посмотрели несколько разных зданий, мы были в Мюнхене на международной конференции по пассивным домам. И мы посмотрели на несколько наших зданий, и мы посмотрели на разницу между тем, где мы тратим деньги на элементы пассивного дома, такие как окна, изоляционные ленты и ВИЧ, и мы сравнили его с обычным зданием. Это всего лишь небольшой фрагмент из него. Однако хочу лишь обратить ваше внимание на то, насколько велик этот пирог. Бледно-голубой, который является внутренней внешней отделкой.

У нас большая часть контроля над этой частью пирога, верно? У нас не так много, когда мы строим пассивный дом, структура, изоляция, окна, ВИЧ, но мы можем сэкономить много, используя больше, может быть, уже готовое, не слишком дорогое внутреннее и внешнее.
