Пирог стены кирпичного дома

Главная \ Пирог стены кирпичного дома

При строительстве кирпичного дома, который будет соответствовать всем современным требованиям по уровню теплозащиты, возвести стены только из кирпича практически невозможно. Ведь чтобы достичь нормативных показателей, кирпичная стена должна иметь ширину в 3 метра и более. Именно поэтому наружные стены выполняются в виде своеобразного «слоеного пирога».





Обычно комбинированная кирпичная стена состоит из следующих слоев:



1. штукатурка или известковый раствор
2. кладка стены (щелевой или поризованый кирпич)
3. утеплитель (пенопласт, минеральная вата)
4. облицовка (лицевой кирпич, штукатурка, специальные панели)
5. оцинкованная стальная сетка (для связки частей пирога).



Данный вариант – всего лишь единичное решение для создания пирога кирпичной стены. Количество комбинаций в данном случае может насчитывать несколько десятков сочетаний разных материалов, включая все виды кирпича, бетона, дерева, пенопласта, минеральной ваты, облицовки и штукатурки, которые выбираются в зависимости от конкретных условий и требований.



Где располагать утеплитель в пироге стены

 При строительстве дома для постоянного проживания рекомендуется располагать слой утеплителя именно с наружной стороны, поскольку у таких стен тепло-влажностный режим лучше, чем при внутреннем утеплении.

 Недостаточная толщина стен при нерегулярном режиме отопления приводит к их полному промерзанию. Поэтому при включении отопления на внутренней стороне стен появляется конденсат. Высушить такие «плачущие» стены и создать в доме нормальный тепловой режим довольно сложно и очень затратно. Во избежание таких ситуаций и создают многослойный пирог стены с наружным утеплением.

 Этот пирог при прогревании отдает лишнюю влагу и накапливает тепло, поэтому при перебоях с отоплением не остывает довольно долго. К тому же утеплитель сдерживает проникновение холода снаружи.

 При расположении утеплителя с внутренней стороны он будет удерживать тепло в помещении, но сама стена при этом промерзнет насквозь. Поэтому в отапливаемом доме будет тепло, а в случае отключения отопления температура в комнатах за несколько часов практически сравняется с той, что на внутренней поверхности стены.

 Поэтому устройство пирога кирпичной стены с внутренним слоем утеплителя хорошо подходит для дачи или дома временного проживания, в котором температурная инерционность стен в зимнее время крайне нежелательна.



Поскольку кирпичные стены долго остывают и так же долго прогреваются, то при необходимости зимнего проживания полноценно прогреть дом не получится. Температура в нем будет некомфортной, большая масса промерзших стен потребует увеличенного расхода топлива, а на их внутренних поверхностях будет собираться конденсат. В этом случае обязательно нужно обустроить гидроизоляцию на наружной стороне утеплителя, а в конструкции стен предусмотреть отвод образовавшегося конденсата.

 Защита пирога стен

  Утеплитель, пропитанный водяными парами или атмосферными осадками, работать не будет. Поэтому для защиты наружного слоя пирога кирпичных стен с термоизоляционным слоем из пенопласта или минераловатных плит применяется их оштукатуривание паропроницаемым раствором по сетке. Также возможна облицовка специальными панелями с оборудованием в них воздушных продухов.

 Стена кирпичного дома может состоять из самых разных слоев, включая различные виды кирпича, утеплителя и отделочных материалов. Выбор конструктивного решения для пирога стены осуществляется в зависимости от требований, которые хозяин предъявляет к будущему дому.

зачем утеплять кладку дома из кирпича, устройство пирога утепленной конструкции, материалы-утеплители, как правильно составляется смета?

Приблизительно половина тепловой энергии, которая теряется в кирпичных домах, проникает на улицу сквозь стенки.

Качественное утепление стеновых конструкций замедляет теплопередачу и сохраняет тепловую энергию в доме значительно дольше.

Не менее полезно такое утепление приносит жильцам в летний период года, в таком доме всегда будет прохладно.

Существуют технологии утепления кирпичной стены здания и внутри, и снаружи. Владельцы одноэтажных домов могут самостоятельно выполнить тепловую защиту здания, потребуется только правильно подобрать материал и тщательно соблюдать все правила монтажа.

Содержание

• 1 Зачем нужно утеплять кладку из кирпича?
  • 1.1 Последствия отсутствия
• 2 Когда может потребоваться утеплить дом с двух сторон одновременно?
• 3 Пирог с наружной и внутренней теплозащитой
• 4 Рейтинг материалов-утеплителей для кирпичной стены
• 5 Устройство утепленной конструкции
  • 5.1 Снаружи
  • 5.2 Изнутри
• 6 Как правильно составляется смета?
• 7 Заключение

Зачем нужно утеплять кладку из кирпича?

Ежегодный рост цен на электроэнергию вынуждает владельцев жилья искать эффективные способы отопления. Во всем мире основным способом снижения затрат на теплоснабжения считается метод утепления здания.

Если стенки в здании не имеют тепловой защиты, на них формируется конденсат. Воздушное пространство около стены имеет естественную влагу, которая при попадании на охлажденную стенку при минусовой температуре наружного воздуха остывает и превращаясь в воду.

Она становится средой для образования на поверхностях различных биологических загрязнений в виде плесени, которые создают проблемы стенам и наносят вред здоровью людей, поскольку относятся к сильным аллергенам и вызывают приступы астмы.

Последствия отсутствия

Для того, чтобы кирпичный дом был теплым, необходима толщина стен более 800 мм, понятно, что такие дома сегодня не строят. Поэтому любая кирпичная стена будет изначально холодной, быстро отводить тепло из отапливаемых помещений на улицу и очень медленно нагреваться в период запуска системы отопления.

Кроме того, точка росы, которая будет создаваться на холодной стене, способствует образованию конденсата, который повреждает жизненно важные конструкции дома: стены, цоколь и фундамент.

Когда может потребоваться утеплить дом с двух сторон одновременно?

Внешнее утепление фасада является базовым методом теплозащиты здания, его выполняют всегда когда, позволяют условия соблюдения технологии.

А вот внутренняя теплоизоляция выполняется крайне редко, когда невозможно осуществить внешние работы, например, на фасаде исторического здания.

Наружное утепление производят путем фиксации к стене дома слоя изоляционного материала с последующим покрытием его штукатуркой или выполнением облицовочных работ шпаклевками облегченного типа.

Внешняя теплоизоляция кирпичных стен выполняется с использованием:

• пенополистирола,
• минваты,
• пенополиуретана,
• пеноплекса, которые завершаются отделкой.

При выборе теплозащитного материала обращают внимание на размер плит и теплопроводность, не выше 0,3 Вт / м2К.

Схема защитного пирога должна обеспечить:

1. Минимальные теплопотери в доме.
2. Точка росы должна располагается или в плитах, или у края внешней стенки.
3. Прогрев стены должен происходит равномерно по всей поверхности без температурных скачков.

Внутренняя изоляция стен выполняется путем прикрепления жестких изоляционных панелей к стене либо путем строительства каркасной конструкции, ячейки которой будут заполняться изоляционным материалом.

При выборе теплозащитного материала для внутреннего монтажа нужно быть осторожным

, поскольку он имеет особые требования по санитарной и пожарной безопасности, так как непосредственно будет размещаться в жилом помещении.

Еще более редкий вариант теплозащиты объекта — двухсторонняя, когда утеплитель устанавливается одновременно с двух сторон. Обычно такую схему применяют для временных сооружений: бытовки, веранды и любые хозяйственные постройки, имеющие тонкие холодные стены.

Технология двухстороннего крепежа теплоизолятора предполагает, что с двух сторон стен устанавливается каркас из обрезной доски. Между ячейками его укладывают утеплитель, который фиксируется и обшивается стройматериалом: вагонкой либо блокхаусом.

Конструкция должна иметь вентиляционные проемы для эффективного использования тепла в здании и воздухообмена воздушной прослойки около стен, для предупреждения образования влажности.

Пирог с наружной и внутренней теплозащитой

Пирог теплозащиты в основном зависит от выбранного утеплителя и варианта монтажа изоляции. Это объясняется особенностями материала, поскольку каждый из них имеет свои показатели по влагостойкости, паропроницаемости и коэффициенту теплопередачи.

Именно они определяют состав будущего пирога утеплителя. Первые два параметра устанавливают оптимальный вариант монтажа. Теплопроводимость утеплителя определяет толщину теплозащитного слоя.

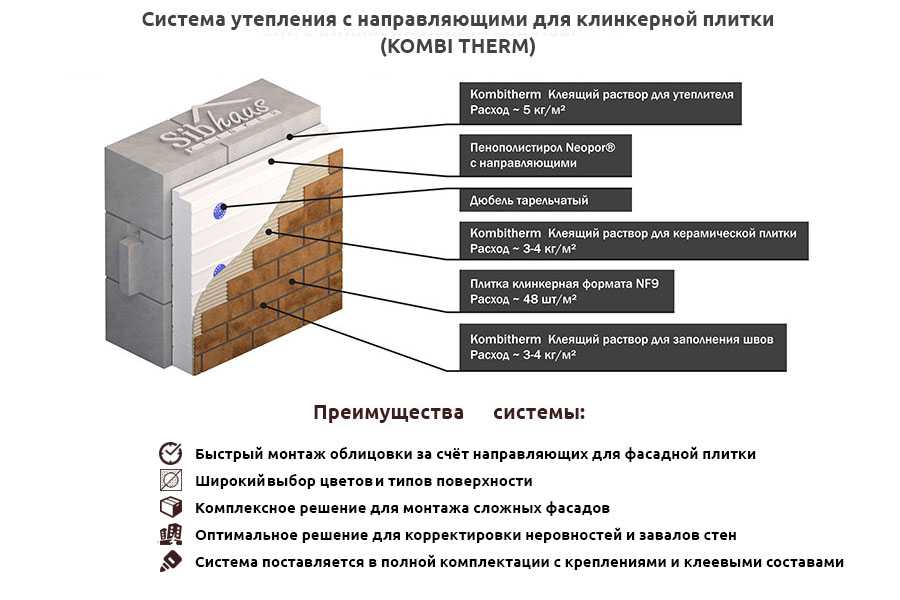

Стандартный теплоизоляционный пирог кирпичной стены при наружной системе теплозащиты:

• основание — кирпичная стена;
• старая штукатурка;
• грунтовка укрепляющая;
• клеевой слой;
• плита теплозащиты;
• дополнительная дюбельная фиксация;
• армирующий слой со стекловолоконной сеткой;
• адгезионная грунтовка;
• декоративная отделка.

Могут быть установлены слои из пароизоляционного материала и гидроизоляции.

Традиционным видом материала для пароизоляции считается полиэтилен, а для гидроизоляции используют специальные мастики.

Рейтинг материалов-утеплителей для кирпичной стены

Пользовательский рейтинг составляется крупными онлайн торговыми площадками по запросам покупателей. Высшую отметку рейтинга имеют утеплители с низкой ценой, простой установкой и высокими теплотехническими характеристиками. Рейтинг утеплителей для кирпичных стен:

1. Пенопласт, имеет довольно низкую цену, простой установкой, хорошей степенью защиты и долговечностью. К несовершенствам материала несомненно относятся его горючесть и способность выделять яды при горении. Поэтому его не рекомендуют устанавливать внутри помещений. Кроме того он повреждается грызунами.
2. Экструдированный пенополистирол (ЭППС) — современный утеплитель, в нем отсутствуют многие недостатки пенопласта. Он стал выпускаться выше по плотности, ниже по теплопроводности, с низкой горючестью, повышенной прочностью и малым водопоглощением, что позволяет использовать его без вспомогательных паро- и гидрозащитных слоев.

   К минусам относится высокая цена и практически нулевая паропроницаемость, поэтому в доме с ЭППС должна быть хорошая вентиляция, поскольку стенки, закрытые ЭППС, практически не «дышат».

3. Минеральная вата, изготавливается с различной плотностью, при более высокой плотности, цена тоже высокая. Материал обладает отличной паро- и воздухопроницаемостью, а также дополнительно шумопоглощением и низким коэффициентом теплопередачи. Материал не горит, тлеет с постепенным самозатуханием, он не выделяет ядовитых веществ и дыма.

   Не боится грызунов. Большим недостатком минваты считают ее гигроскопичность, поэтому она обязательна должна устанавливаться со слоями паро — и гидрозащиты в виде пленок и мембран.

4. Стекловата похожа на минвату за исключением того, что она имеет более высокую эластичность, все время, возвращаясь к своей первоначальной форме, устойчива к вибрационным нагрузкам. Недостатком ее считается повышенная опасность при выполнении работ, при попадании в органы дыхания, на кожные покровы и в глаза.
5. Эковата — современный экологически безопасный утеплитель, он не дает усадку как минвата. Материал не только не поддерживает горение, он затухает, тем самым гасит огонь, что допускает использовать его внутри дома. К недостаткам относится высокая стоимость этого утеплителя.
6. Жидкокерамическая теплоизоляция — самый тонкий утеплитель для стен. Внешне похож на обычную краску, содержит в себе микровакуумные сферы, создающие эффект утеплителя. Пено-поливинилхлоридная теплозащита состоит их искусственной смолы, под воздействием электромагнитных колебаний и света обретает пенную структуру и является универсальным изолятором тепла.

Какой бывает утеплитель для наружных и внутренних стен кирпичного дома, как выбрать лучший, можно узнать из этой статьи.

Устройство утепленной конструкции

Теплозащиту кирпичных домов выполняют по технологической карте, разработанной после проверки дома на теплопотери. Это поможет найти холодные области здания и помочь правильно рассчитать теплозащитный пирог.

Снаружи

Владельцы дома, которые заботятся об огнестойкости дома, особенно с печным отоплением, чаще всего выбирают минвату, которая имеет высокие тепло-огнезащитные свойства.

При выборе толщины утепления учитывают климатические показатели, в среднем принимают слой минваты 150 мм. Для кирпичных домов предпочтительный материал с плотностью не менее 35 кг/м3, в противном случае, рыхлая минвата осядет и способна создавать мостики холода.

Вариант наружного утепления минватой:

• выполняют работы по подготовке поверхности под утеплитель — очистка и ремонт поврежденных участков стен;
• устанавливают паронепроницаемую мембрана, чтобы утеплитель не набирал влагу от помещения;
• устанавливают деревянную или металлическую обрешетку;
• в установленные ячейки укладывают плиты;
• монтируют гидроизоляцию в виде пленки;
• обустраивают вентилируемый зазор;
• выполняют внешнюю отделку.

Материалы и технология утепления кирпичной стены снаружи своими руками рассмотрены в этой статье. Плюсы и минусы, технология утепления кирпичной стены минватой снаружи и изнутри — здесь.

Изнутри

Внутреннюю теплозащиту кирпичных стен выполняют с соблюдением некоторой специфики. Слой теплоизоляции выбирается небольшим, материал должен быть огнестойким, в пироге должны присутствовать паро- и гидроизоляции.

Утеплитель должен быть с наибольшей влагостойкостью и вместе с тем с наименьшей паропроницаемостью. Для этих условий более предпочтительным является Пеноплекс.

Основные этапы внутреннего монтажа Пеноплекса:

1. Подготавливают поверхность стен под укладку, штукатурят, что также снизит теплопотери в доме.
2. Далее, когда стенка целиком подсохнет, ее обрабатывают шпаклевкой.
3. После подсыхания шпаклевочного слоя приступают к укладке гидроизоляционного слоя, чтобы влажность между стенкой и утеплителем не проникала в него.
4. Наносят клей на стену.
5. Плиты Пеноплекса укладывают вплотную, без зазоров.
6. После высыхания клеевого состава, плиты дополнительно фиксируют специальными дюбелями.
7. Устанавливают слой пароизоляции.
8. Поверх на обрешетке можно установить внешнюю декоративную отделку.

Материалы и технология утепления кирпичной стены изнутри своими руками рассмотрены в этой статье. Рекомендации строителей, как и чем крепить Пеноплекс к кирпичной стене, найдете здесь.

Как правильно составляется смета?

Основу производства системы утепления кирпичного дома составляет смета. Это чрезвычайно значимый документ, отражающий перечень производимых подрядчиком операций, их объем и необходимые для выполнения строительные материалы.

Для того чтобы в будущем можно было легко разрешить разногласия между подрядчиком и заказчиком, они должны заключить между собой договор на выполнения работ, в котором смета является подтверждением финансовых обязательств.

Смета определяет бюджет работ, помогает установить наиболее оптимальные варианты и тип утепления. В ней составляется подробный план действий, которые нужно осуществить в ходе выполнения строительно-монтажных работ. Поэтому компетентный и ответственный подход к делу составления сметы, считается гарантией успеха и достижения положительного результата при выполнении теплозащиты кирпичного дома.

Смета — это как раз тот документ, который обязывает подрядчика выполнить определенные операции в нужном объеме и по установленным расценкам, а заказчику дает возможность контролировать ход установки утеплителя.

Итоговая стоимость выполнения работ зависит от многих факторов, может отклоняться в большую или меньшую сторону с учетом плана модернизации и пожеланий заказчика, путем внесения или исключения каких-то этапов. Цена на установку тепловой защиты кирпичного здания напрямую связана с выбранным вариантом укладки, модификации основных материалов и объема транспортных услуг.

При разработке сметы специалист должен руководствоваться действующими на момент строительства нормами ФЕР-20011/ГЭСН-2001.

Скачать пример сметы на утепление кирпичных стен

Заключение

Тепловую защиту кирпичного дома необходимо выполнять в строгом соответствии с нормами и правилами установки утеплителя, которые регламентируются заводом изготовителем и проектом на теплозащиты дома.

Основные ошибки, которые допускаются исполнителями при таких видах работ, приводят к неправильной воздушной циркуляции и созданию влажной среды внутри слоев теплозащиты. Это создает условия для разрушения утеплителя.

Если выбранная технология утепления соответствует климату и выполнена исполнителем в точности с рекомендациями, то такой дом будет теплым и уютным не один десяток лет.

сантехника – Должны ли трубы центрального отопления через внутреннюю кирпичную кладку иметь изоляцию?

спросил 11 лет, 3 месяца назад

Изменено 11 лет, 1 месяц назад

Просмотрено 1к раз

В моем доме есть старые (большого диаметра) стальные трубы центрального отопления. Они проходят через подвал, прежде чем пройти через дом. Меня беспокоит то, что когда они проходят через внутренние стены, они цементируются непосредственно в стену (т.е. плотно соприкасаются с кирпичной кладкой).

У меня вопрос – это нормально или их надо изолировать при прохождении через внутреннюю кирпичную кладку? (Я понятия не имею, значительна ли потеря тепла в этом случае или нет).

• водопровод
• изоляция
• центральное отопление

4

При всем уважении к ChrisF я полностью не согласен.

4-дюймовый обычный кирпич имеет R-значение всего 0,88, поэтому он является довольно хорошим проводником тепла, а это не то, что вам нужно, когда вы хотите сохранить тепло. Прямой контакт со стеной только улучшит теплопроводность. , а также

К СОЖАЛЕНИЮ – учитывая ограниченное пространство, вы не сможете изолировать там, где вам это нужно больше всего, точку прямого контакта.

Если вы не возражаете против того, чтобы немного больше смазки для локтя, ваша 4-дюймовая труба имеет площадь внутренней поверхности 12,5 кв. квадратный воздуховод (если найдете, 3х4 довольно мало) или изолированная круглая труба. Если вы выберете квадратный воздуховод, вы можете сделать его больше, чем необходимо (только не берите меньше), и заключить его в пенопластовую плиту, обрезанную по размеру, чтобы обеспечить хороший тепловой разрыв.

6

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

изоляция – Нужна помощь, чтобы рассчитать значение R кирпичной стены (дом 1958 года постройки)?

спросил 8 лет, 1 месяц назад

Изменено 8 лет, 1 месяц назад

Просмотрено 4к раз

Я живу в доме, построенном в 1958 году. Я ищу значение R для моих стен, облицованных кирпичом. Для этого мне нужно знать, как была построена стена (должен быть кирпич, обшивка, изоляция и т. д. Это та часть, которую мне не хватает: слои, которые использовались для возведения моих стен). Это в Торонто, Канада. Если кто-то знаком с этой темой, буду очень признателен за помощь Вот так выглядит стена. Дом сзади идентичен моему

Скорее всего, моя стена выглядит так: Я использую программу Heat2000 для расчета тепловых значений для своего дома. Я решил пойти со следующими настройками. Это даст мне консервативное значение R 13,5. Я буду использовать вторую итерацию без баттовой изоляции и посмотрю, что у меня получится. Мне это нужно, чтобы правильно подобрать размер печи, подрядчики, с которыми я связался для этого, слишком ленивы, поэтому мне придется сделать это самому.

• изоляция
• обогрев

5

Единственный способ узнать R-значение вашей стены – это узнать все, что было использовано для ее строительства. Это можно определить, просверлив в нем отверстие или заглянув за электрическую розетку. Тем не менее, если ваш дом типичной канадской постройки, вот моя приблизительная оценка:

• 1/2″ гипсокартон или штукатурка и обрешетка: R-0,5
• Полость 2х6 заполнена стеклотканевой изоляцией: Р-14 (Р-19ваты x 0,75 из-за теплового моста шипами 2×6).
• Фанерная обшивка: R-0,5
• Полость 1 дюйм: R-0,75
• Кирпичная облицовка одинарная: R-0,75

Таким образом, всеохватывающее значение R “для всей стены” вашей стены, если она похожа на эту, будет R-16,5.
