Пенопласт как утеплитель каркасного дома: технология монтажа изнутри своими руками, как отделать стены снаружи, отзывы

Утепление каркасного дома

Утепление каркасного дома — один из важнейших шагов, от его качественного исполнения зависит не только насколько будет в нем комфортно и какова будет стоимость потраченных на обогрев энергоносителей, но и долговечность самого дома.

Существует масса разновидностей утеплителей, в том числе и необычные «натуральные»: солома, опилки, стружка и тд. Мы однозначно не рекомендуем использовать такого рода подручные утеплители, так как они со временем проседают и сминаются под собственным весом, образовывая целые участки стен, лишенные утеплителя — «зоны холода». Второй огромный минус натуральных материалов — все они прекрасно впитывают влагу и плохо отдают ее, что со временем однозначно вызовет сначала неприятный запах, потом плесень, грибок и разрушение конструкций.

Мы рекомендуем промышленные утеплители, ознакомим Вас с их видами, а выбор производителя останется за Вами. Утепление каркасного дома бывает внутреннее и внешнее. Утеплитель внутреннего слоя вкладывается непосредственно во внешние стены между стойками каркаса.

Для этих целей пригодны:
– экструдированный пенополистирол;
– пенопласт;
– минеральная вата;
– стекловата.

Каждый из них имеет как свои плюсы, так и минусы, и способы укладки: Экструдированный пенополистирол (ЭППС)— лучший из всех перечисленных изоляторов, так 2 см ЭППС сравним в сопротивлении теплопередачи с 3 см пенопластом, и с 3,8 см минеральной ваты.

Горюч, хотя есть разновидности с антипиреном. Не впитывает влагу — при контакте с водой смачиваются верхние слои, а во внутрь влага не проникает. Основное применение — утепление фундаментов. В отличие от стекловаты, не сминается со временем, не подвержен гниению. Из минусов: стоимость его выше привычного пенопласта в 3 раза, «не дышит» , что может при недостатке воздухообмена привести к образованию сырости. При хранении следует учесть, что ЭППС разрушается под прямыми солнечными лучами. Прокладывается между стойками каркаса, несколькими слоями с нахлестом слоев друг на друга.

Пенопласт — самый дешевый и эффективный из всех утеплителей. В зависимости от производителя, бывают плиты разных размеров и плотности. Оптимальная плотность 25, размер подбирается удобный для монтажа. Для эффективного утепления необходимо проложить 15 см. Укладывается плитами в три слоя по 5 см с нахлестом друг на друга. Обязательно необходимо устанавливать паробарьер с внутренней стороны и гидробарьер с наружной. В стыки и швы наносится монтажная пена. Минеральная вата — самый распространенный и очень эффективный утеплитель. Однако, неправильный монтаж может привести к намоканию минваты, ее слеживанию, оголению участков стен, появлению сырости.

Утепление внешнее заключается в монтаже утеплителя между черновой и основной наружной обшивкой. Рекомендуется использовать плиточный вид утеплителя. Обязательно необходимо устанавливать паробарьер с внутренней стороны и гидробарьер с наружной. При монтаже не сминайте и спрессовывайте минвату — это существенно снижает ее теплоизоляционные свойства.

Стыки и швы заполняются обрезками минваты. Стекловата — подвид минеральной ваты, стоимость которой несколько ниже основных видов минваты. Это обусловлено более дешевым сырьем для производства. Стекловата более упругая — ее транспортируют в смятом состоянии, что тоже сказывается на стоимости. Свойствами стекловата от минваты разительно не отличается, сложность возникает лишь при укладке, так как большинство видов стекловаты колкие и могут причинить вред слизистым глаз и дыхательных путей. Как и для минваты — необходимы качественный гидроизоляционный слой и паробарьер, а так же воздушная прослойка для просыхания.

Внешний слой утеплителя в основном выполняют из пенопласта нанесением на черновой слой отделки, и покрывают штукатуркой. Между внешним и внутренним слоем утеплителя обязательно необходимо предусмотреть вентиляционный слой в 2-3 см, чтоб избежать накапливания влаги.

В итоге, хотим резюмировать, что выбор утеплителя из линейки современных качественных материалов на тепло в доме влияют меньше, чем качественная укладка, и точно экономить не стоит на паро- и гидробарьерах.

Теги: монтаж теплоизоляции каркасного дома, обзор и сравнение изоляционных свойств минеральной ваты, пенопласта, стекловаты, теплоизоляция каркасного дома из минваты, теплоизоляция своими руками., ЭППС

Технология утепления каркасного дома пенопластом

Оглавление:

• Преимущества и недостатки материала
• Необходимые материалы и инструменты
• Утепление стен пенопластом снаружи: какой материал выбрать
• Подготовка и монтаж пенопласта
• Защитный слой: необходима ли эта операция?
• Утепление стен внутри
• Утепление крыши и пола в каркасном доме

Каркасные дома строятся один за другим, и это понятно: они дешевы, быстро возводятся, подходят как для летнего проживания, так и для круглогодичного. Однако простые деревянные конструкции изначально очень слабо утеплены, поэтому, чтобы в каркасном доме было комфортно находиться даже в самые сильные морозы, следует продумать этот вопрос. Подготовить строение к холодам можно с помощью пенопласта. Это легкий материал, монтаж которого очень прост.

Схема утепленного каркасного дома.

Преимущества и недостатки материала

Утепление каркасного дома комплексная задача, однако пенопласт вполне подойдет для ее решения. Среди его положительных свойств можно назвать:

Таблица качественных характеристик пенопласта.

1. Высокие теплоизоляционные характеристики. Как известно небольшой слой данного материала (12 см) может заменить метровую кирпичную кладку.
2. Выполняет функции дополнительного шумоизолирующего слоя.
3. Является влагостойким материалом. Поглощает минимальное количество воды, как следствие, не разбухает при использовании в сырых помещениях.
4. Не продувается ветром.
5. Низкая теплопроводность. Иными словами, дом будет быстро нагреваться, при этом медленно остывать.
6. Не изменяет своих габаритов под воздействием внешних условий, а также от времени. Плиты не сжимаются и не садятся .
7. Не выделяет вредных веществ в атмосферу.
8. Это легкий материал, который даст минимальную дополнительную нагрузку на фундамент и несущие конструкции каркасного дома.
9. Долговечность.
10. Легкость и быстрота монтажа.
11. Доступная цена.
12. Могут не понадобиться другие дополнительные изоляционные мероприятия, например, при утеплении дома пенопластом не придется задумываться о ветрозащите. Он сам отлично справляется с этой функцией.

Недостатков у данного материала немного. Однако следует их перечислить:

1. Горюч. При пожаре он не станет серьезным препятствием огню.
2. При горении издает неприятный запах и может выделять ядовитые вещества.
3. Пенопласт, как и любой другой материал, могут испортить грызуны. Им вполне по силам прогрызть туннель в утеплителе.
4. При некачественном монтаже может выпускать тепло через щели между плитами, поэтому стоит уделить особенное внимание герметизации стыков.

Необходимые материалы и инструменты

Инструменты для утепления каркасного дома: утеплитель, диффузионная мембрана, брус, гвозди, степлер, сетка, клей, плотницкие инструменты.

Перед тем как утеплить каркасный дом, нужно подготовить все инструменты:

• пенопластовые плиты,
• морозостойкая монтажная пена,
• строительный клей,
• таз или ведро,
• карандаш,
• рулетка,
• грунтовка,
• шпатель,
• пластмассовые дюбели,
• нож для резки пенопласта,
• шнуры и отвесы,
• изоляционные материалы.

На современном рынке представлен широкий выбор строительных материалов. Для утепления каркасного дома пенопластом лучше всего использовать плиты с высокой плотностью и толщиной не менее 50 мм. Для районов с холодной зимой оптимален слой 150 мм. Можно купить одну плиту или взять 3 по 50 мм или 100 мм и 50 мм и уложить слоями.

Обычно материал закладывают с обеих сторон каркасного дома: изнутри и снаружи. Это придаст строению оптимальные теплоизоляционные качества. Утеплить каркасный дом пенопластом несложно.

Утепление стен пенопластом снаружи: какой материал выбрать

На подготовительном этапе утепления производится обработка и подготовка самих стен, каркаса. Если не проводить предварительные мероприятия, то неизбежны значительные теплопотери, так как на неровной поверхности будут образовываться воздушные каналы.

Важно! Утепление стен начинается с их очистки.

Схема утепления стены каркасного дома пенопластом.

Поверхность необходимо заровнять, удалить все торчащие предметы, убрать торчащие гвозди и проволоку. Затем удалить грязь и пыль, очистить от других материалов. Следует просушить поверхность. Все щели и зазоры необходимо залить монтажной пеной и удалить излишки. Затем обработать грунтовкой и дать просохнуть.

Стены должны быть ровными, сухими и загерметизированными перед отделкой дома пенопластом. Не должно быть щелей между поверхностью и утеплителем.

Следующий шаг укладка гидроизоляционного слоя на внешнюю сторону стены. Он необходим не столько для пенопласта, так как последний не впитывает влагу, сколько для каркасных стен самого дома. Дело в том, что влага, проникнув внутрь конструкции, будет долго сохнуть, что губительно для дерева. Сырость может замерзать и оттаивать и этим оказывать разрушающее воздействие на стены и утеплитель.

Для гидроизоляции можно воспользоваться полиэтиленовой пленкой, пергамином или любым из современных мембранных покрытий. Они предохранят каркасный дом от сырости. Материалы укладываются полосами, с напуском в 10 см.

Подготовка и монтаж пенопласта

Разметить стены с помощью шнуров и маячков. Это позволит избежать неточностей и перекосов при установке плит. Размечаются и обрезаются листы. Это удобно делать острым ножом, можно его погреть.

Пенопласт крепится при помощи клея. Для этого по периметру непрерывной линией наносится раствор. Еще несколько лепешек (3-5 в зависимости от размера листа) делают в центральной части. Затем плиту поднимают и фиксируют не стене. Все появившиеся неровности на стыках, нахлесты и т.д. необходимо убрать при помощи ножа. Нужно следить, чтобы утеплитель ложился ровно, не выгибался, не горбился, а плотно входил в проемы.

Схема нанесения раствора на листы пенопласта.

При замешивании раствора необходимо помнить о сроке жизнеспособности. Поэтому нет смысла делать большие объемы: оптимально, чтобы смеси хватало на 40-60 минут работы.

На стыках между плитами могут образоваться небольшие щели, которые необходимо ликвидировать. Для этих целей можно воспользоваться монтажной пеной или смесью мелко накрошенного пенопласта с клеем.

Крепление будет более надежным, если использовать для дополнительной фиксации дюбели из пластика. Металлические не подойдут, так как этот материал обладает большой теплопроводностью и в местах креплений могут образовываться так называемые мостики холода . На один лист достаточно 4-5 дюбелей.

Важно! Дополнительные крепления необходимо будет загрунтовать раствором из клея.

Можно укладывать пенопласт в несколько слоев, например, 3 листа толщиной 50 мм. При этом важно следить за тем, чтобы плиты верхнего ряда перекрывали стыки нижнего. Это сделает термоизоляцию более надежной. Однако щели между краями листов всегда необходимо заделывать клеем или заливать монтажной пеной.

Защитный слой: необходима ли эта операция?

Это завершающий этап утепления каркасных стен снаружи. Однако он не является обязательным. Все зависит от того, как планирует завершить внешнюю отделку владелец каркасного дома. Однако стоит описать в общих чертах технологию процесса.

Сначала поверх пенопласта закрепляется армированная стекловолоконная сетка с шагом ячейки 3-6 мм. Это позволит сделать соединение между утеплителем и шпаклевкой более надежным. Дополнительный слой минимизирует воздействие окружающей среды на конструкцию и повысит огнестойкость строения. Шпаклевку лучше наносить двойным слоем, так она ляжет ровней, защита будет надежней, а итоговая поверхность будет пригодна для проведения отделочных работ.

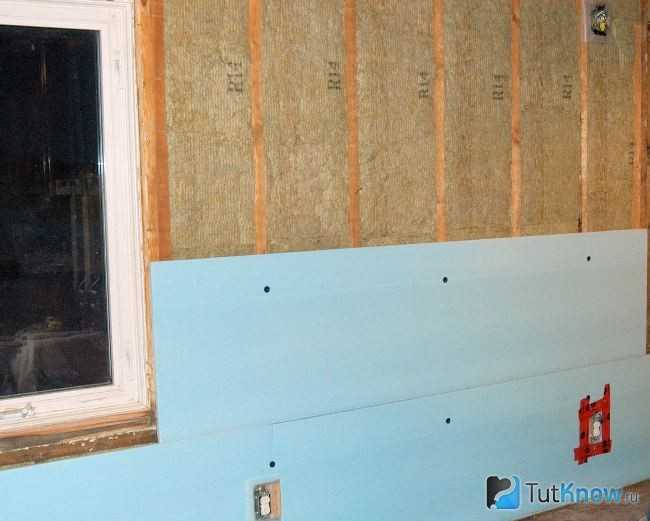

Утепление стен внутри

Схема разметки стены с помощью шнуров и маячков.

Теплоизоляции каркасного дома снаружи практически не отличается от внутренних работ. Порядок утепления тот же. Сначала необходимо подготовить поверхность к проведению работ: убрать грязь, пыль, ненужные предметы и прогрунтовать поверхность. На нее приклеить пенопласт. Плиты крепятся аналогично: при помощи клея и дюбелей.

Утепление стен изнутри отличается только тем, что при внутренней отделке необходимо использовать пароизоляционные материалы. Фольгированная или мембранная пленка защитит термоизолирующий слой и стены от излишнего увлажнения и образования конденсата.

Изнутри можно обшить утеплитель ОСБ или гипсокартоном, можно закрыть штукатуркой по технологии, описанной выше.

Утепление крыши и пола в каркасном доме

Пенопласт можно использовать и для утепления полов. Тем более что в каркасных домах они очень холодные. Здесь формируется такой же пирог, как и на стенах: нижний слой гидроизоляция, затем собирается настил из брусков, на который укладывается пенопласт. Каждый слой необходимо пропенить по периметру, чтобы листы соединялись с перекрытиями. Необходимо заделывать стыки. При укладке нужно следить за тем, чтобы утеплитель ложился ровно и плотно, не перекашиваясь и не выгибаясь. Поверх него укладывается пароизоляционный материал. Если используется пенофол, то его нужно стелить фольгой вниз. Так он не позволит уходить теплу, а также убережет деревянный пол от намокания.

Чаще всего у каркасных домов скатная крыша с холодным чердаком. Поэтому утепление кровли имеет первостепенную важность для жильцов, так как теплый воздух по законам физики поднимается наверх, если находит малейшую щель, немедленно просачивается через нее наружу.

Утепление крыши производится по той же схеме, что и на стенах. Однако здесь следует учитывать размер пролетов между балками, так как плиты будут укладываться именно в эти промежутки. Обрезать листы необходимо точно под размер пролетов. При укладке пенопласт будет фиксироваться непосредственно к кровле. Необходимо тщательно запенивать листы по периметру, чтобы обеспечить надежное сцепление материала с балками и предотвратить уход теплого воздуха из помещения. Все стыки между плитами следует обработать с особенной тщательностью.

Утепление стен каркасного дома с помощью пенопласта вполне посильная задача. Это хороший вариант, который несложен для самостоятельного проведения работ, к тому же прослужит он много лет.

BSI-134: Высокопроизводительные каркасные стены «Стены из хот-рода»

Мой папа сказал: «Сын, ты заставишь меня пить, если не перестанешь строить этот хот-род ¹ строить… ”

Вы слышали историю о рамке на стене

, где ель и сосна были раскрыты …

Я создавал эту модель, а!



Он имеет изоляционную оболочку

И он действительно усилен.

И эта компоновка кадра придает ему влияние..

У него 12 дюймов; использует их все…

У него есть OVE ² , он просто не упадет…



Итак, как построить деревянный каркасный дом? Просто… вы турбозаряжаете стены… начните с шасси… я имею в виду раму… а затем добавьте лошадиных сил… я имею в виду изоляцию… и затем улучшите управляемость… я имею в виду утонченность контрольных слоев… и попробуйте…

Деревянная рама 2×4 восходит к «Иллинойсскому коттеджу» на Парижской выставке 1867 года и Великому пожару в Чикаго в 1871 году. Мы знаем, как сделать лучше. Перейдите на 2×6 и будьте эффективны… перейдите к «расширенному каркасу»… 24-дюймовые центры, одинарные пластины, без домкратов, без калек, коллекторы только в несущих стенах, все выровняйте… штабелирование каркаса… и вы используете меньше метража досок, чем стандартные каркас… на 30 процентов меньше деталей, и у вас будет больше места для изоляции. И да, мы были здесь раньше… (BSI-030: Расширенное кадрирование, март 2010 г.).

Итак, давайте начнем с усовершенствованной каркасной стены 2×6 в качестве «базовой сборки» и добавим «лошадиные силы». Взгляните на рисунок 1. Полость стены рамы в сборе основания можно изолировать практически любым материалом… получаем примерно от «номинального» R-20 до «номинального» R-35 в зависимости от изоляции полости. Давайте добавим «жесткую» изоляцию… непрерывную внешнюю изоляцию. Практическая толщина «одного слоя» непрерывной наружной изоляции составляет около 1,5 дюймов из-за ограничений, связанных с креплением облицовки непосредственно через жесткую изоляцию к каркасу. Итак… мы можем добавить дополнительный R-7,5 к R-12 в зависимости от выбора изоляции. ³   В нижней части я получаю «номинальную» R-27, а в верхней части я получаю «номинальную» R-47. Получение серьезной шумоизоляции «лошадиных сил» уже сейчас.

Давайте перейдем к нескольким слоям (также рис. 1)… как насчет 4 дюймов… два 2-дюймовых слоя с полосами обшивки 1×4 для крепления облицовки. Хорошо, теперь мы можем добавить дополнительный R-15 к R-30 в зависимости от выбора изоляции. Вау… в нижней части я получаю «номинальную» R-35, а в верхней части я получаю «номинальную» R-65. Вы хотите больше, чем 4 дюйма? Действуй. Легко сделать 6 дюймов или 8 дюймов… да, мы были здесь раньше (BSI-056: Leiningen Versus the Ants Redux, май 2012 г.). Да, вы могли бы сделать 8 дюймов на стене 2×6… примерно 14 дюймов всего ⁴ …

Ага, я вижу, что поезд едет по рельсам… что, если я не хочу или не хочу распылять пенополиуретан или какую-либо жесткую изоляцию? Расслабляться. Мы можем сделать все это с помощью целлюлозы, стекловолокна или перетертых синих джинсов Глории Вандербильт в качестве изоляции полостей. Используйте «ферменную стену/смещение» или перейдите к «двойной стене» (да, также Рисунок 1). Вы хотите R-60 с целлюлозой? Легкий. Вам понадобится примерно 16 дюймов изоляции. Вы получаете 5,5 дюймов (R-20) в базовой сборке. Добавьте «стеновую ферму» толщиной 11 дюймов… и вы получите примерно R-40 больше…. Вам не нравится «стеновая ферма», добавьте вторую стену снаружи… перейдите к «двойной стене». Черт возьми, вы хотите больше, чем R-60… дерзайте. Легко добраться до Р-70 или Р-80. ⁵

Рис. 1: Усовершенствованные каркасные стены с турбонаддувом. Начните с усовершенствованной каркасной стены 2×6 в качестве «базовой сборки» и добавьте «мощность»….внешнюю непрерывную изоляцию….стену фермы/смещение…. и двойная стенка.



Итак, давайте подробнее рассмотрим некоторые из этих «горячих стержней» стен…



Рис. 2. Усовершенствованный каркас с изоляционной обшивкой.

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства для стоек. В качестве наружной изоляционной обшивки используются пенополистирол (EPS), экструдированный полистирол (XPS) и фольгированный пенополистирол (PIR). Распылительная пена используется на краевой балке для предотвращения утечек воздуха.

Стекловолокно, вспененная и напыленная целлюлоза представляют собой воздухопроницаемые материалы, используемые в пространстве для стоек стены, обеспечивающие возможные воздушные пути между внутренней и внешней частью, а также образование конвективных петель в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Изоляционная обшивка (EPS, XPS и пенополиизоциануратные плиты с фольгированным покрытием (PIR) воздухонепроницаемы. Когда стыки между панелями изоляции, изоляцией и каркасом должным образом герметизированы лентой, мастикой, герметиком и т. д., образуется эффективный воздухорегулирующий слой. (система воздушного барьера) может быть создана на внешней обшивке.

Защита от дождя обычно решается с помощью водоотталкивающего слоя, уложенного внахлест и/или скрепленного лентой, такого как строительная бумага или синтетическая домашняя пленка. Можно использовать изоляционную обшивку в качестве гидроизоляционного слоя, если все пересечения, окна, двери и другие проходы будут соединены с поверхностью изоляционной обшивки водонепроницаемым образом, а швы изоляции проклеены или проклеены во избежание проникновения воды. проникновение.

Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, тогда как EPS, XPS и PIR являются соответственно умеренно проницаемыми, умеренно непроницаемыми и полностью непроницаемыми. Изолирующая обшивка снижает риск образования конденсата в зимнее время за счет повышения температуры поверхности конденсации (плоскости конденсации) и снижает риск проникновения пара внутрь в летнее время за счет замедления движения пара в ограждение из облицовки хранилища, такой как кирпичная кладка или штукатурка. Уровень пароизоляции стен с изоляционной обшивкой определяется в IRC (да, мы были здесь раньше… BSI-100: Гибридные сборки, октябрь 2017 г.).

Рисунок 2: Усовершенствованное обрамление с изоляционным шахтами

• 2×6 Advanced Wood Crame стенка

• Стекло стекловолокна, целлюлоза или аэрозольная изоляция

• Extreded Polystyrene (XPS). Дренажное пространство, создающее вентиляционный/дренажный зазор не менее 1/4 дюйма за облицовкой

0081

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства для стоек. В качестве наружной теплоизоляционной обшивки используется пенополистирол (EPS), экструдированный пенополистирол. Распылительная пена используется на краевой балке для предотвращения утечек воздуха.

Стекловолокно, вспененная и распыленная целлюлоза представляют собой воздухопроницаемые материалы, используемые в пространстве для стоек стены, обеспечивающие возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Обшивка из гипса, облицованного стеклом, воздухопроницаема. Когда швы между гипсовой обшивкой должным образом герметизированы жидким или наносимым мастерком гидроизоляционным слоем, также создается эффективный воздухонепроницаемый слой (система воздушного барьера).

Защита от дождя обычно решается за счет создания дренажного зазора между нанесенным жидким или наносимым шпателем водоотталкивающим слоем и покрытием из пенополистирола.

Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, в то время как пенополистирол и слои штукатурки являются умеренно проницаемыми. Изолирующая обшивка из пенополистирола снижает риск образования конденсата в зимнее время за счет повышения температуры поверхности конденсации (плоскости конденсации) и снижает риск проникновения пара внутрь в летнее время за счет замедления движения пара из штукатурки в ограждение. Уровень пароизоляции стен с изоляционной обшивкой определен в IRC BSI-100: Hybrid Assemblies, октябрь 2017 г.).

Рис. 3:  Система отделки внешней изоляции (EIFS)

• Стена с деревянным каркасом 2×6

• Изоляция полостей из стекловолокна, целлюлозы или напыляемой пены

• Гипсовая обшивка со стекловолокном или гипсовой обшивкой

7 контрольный слой

• Дренажный зазор/каналы

• Внешняя изоляция из пенополистирола (EPS)

• Штукатурка



0081

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства для стоек. Два или более слоя изоляционных плит из минерального волокна укладываются поверх обшивки из фанеры или ОСП.

Стекловолокно, вспененная и распыленная целлюлоза представляют собой воздухопроницаемые материалы, используемые в пространстве для стоек стены, обеспечивающие возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Листы фанеры и ОСП воздухонепроницаемы. Когда стыки между фанерой и листами OSB должным образом герметизированы лентой, мастикой, герметиком и т. д., может быть создан эффективный слой контроля воздуха (система воздушного барьера).

Защита от дождя обычно решается путем либо установки гидроизоляционного слоя поверх внешней фанеры и листов OSB, либо путем выбора фанеры или листов OSB со встроенным водоотталкивающим слоем и герметизации стыков между фанерой и листами OSB.

Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, а фанера и OSB – умеренно проницаемыми. Изолирующая оболочка снижает риск образования конденсата в зимнее время за счет повышения температуры поверхности конденсации (плоскости конденсации). Уровень пароизоляции стен с изоляционной обшивкой определен в IRC (BSI-100: Hybrid Assemblies, октябрь 2017 г.).

Рисунок 4: Усовершенствованное кадрирование с несколькими слоями изоляционного шахта

• 2×6 Advanced Wood Crame стена

. нанесенный шпателем или встроенный водоотталкивающий слой

• Несколько слоев изолирующей обшивки из минеральной ваты

• Дренажное пространство, образующее 3/4-дюймовый вентиляционный/дренажный зазор позади облицовки.



Рис. 5. Стена фермы

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства стойки. Целлюлозная или стекловолоконная изоляция укладывается во внешнюю полость фермы.

Листы фанеры и OSB воздухонепроницаемы. Когда стыки между фанерой и листами OSB должным образом герметизированы лентой, мастикой, герметиком и т. д., может быть создан эффективный слой контроля воздуха (система воздушного барьера).

Защита от дождя обычно решается путем либо установки гидроизоляционного слоя поверх внешней фанеры и листов OSB, либо путем выбора фанеры или листов OSB со встроенным водоотталкивающим слоем и герметизации стыков между фанерой и листами OSB. Обратите внимание, что при термическом сопротивлении стенового узла выше R-60 в климатической зоне 5 и выше рекомендуется наружная обшивка из фанеры или гипса, а не OSB из-за пониженной паропроницаемости OSB.

Рисунок 5: Стенка фермы

• 2×6 Усовершенствованная стена рама деревянной рамы

• Стекловолокно, целлюлозное или аэрозольная пенопласта. наружная ферма с изоляцией полости из целлюлозы или стекловолокна

• Обшивка из фанеры, ОСП или гипса

• Нанесение герметика, жидкости или шпателя, либо встроенный гидроизоляционный слой

• Дренажное пространство с вентиляционным/дренажным зазором не менее 1/4 дюйма за облицовкой





Рис. 6. Смещенная стена каркаса с наружной напыляемой пеной

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства стойки.

Стекловолокно, вспененная и распыленная целлюлоза представляют собой воздухопроницаемые материалы, используемые в пространстве для стоек стены, обеспечивающие возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Листы фанеры и ОСП воздухонепроницаемы. Когда стыки между фанерой и листами OSB должным образом герметизированы наружной напыляемой пеной, может быть создан эффективный слой контроля воздуха (система воздушного барьера).

Защита от дождя обычно достигается за счет использования распыляемой пены высокой плотности в качестве водоотталкивающего слоя.

Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, в то время как фанера и OSB являются умеренно проницаемыми, а напыляемая пена высокой плотности непроницаема. Напыляемая пена высокой плотности снижает риск образования конденсата в зимнее время за счет повышения температуры плоскости конденсации. Уровень пароизоляции определяется в IRC (BSI-100: Hybrid Assemblies, октябрь 2017 г.).

Рис. 6: Стенка рамы смещения с наружной пеной с брызги

• 2×6 Стенка с расширенной дровяной рамой

• Стекловолокно, целлюлоза или изоляция пенопласта. наружный каркас со смещением от каркаса стены с помощью длинных гвоздей или шурупов

• Напыляемая пена высокой плотности

• Дренажное пространство, создающее вентиляционный/дренажный зазор минимум 1/2 дюйма за облицовкой



Рис. 7. Стена с двойными стойками

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства стойки. Целлюлозная или стекловолоконная изоляция укладывается во внешнюю полость фермы.

Листы фанеры и OSB воздухонепроницаемы. Когда стыки между фанерой и листами OSB должным образом герметизированы лентой, мастикой, герметиком и т. д., может быть создан эффективный слой контроля воздуха (система воздушного барьера).

Защита от дождя обычно решается путем либо установки гидроизоляционного слоя поверх внешней фанеры и листов ОСП, либо путем выбора фанеры или листов ОСП, которые имеют встроенный водоотталкивающий слой, и герметизации стыков между фанерой и листами ОСП. Обратите внимание, что при термическом сопротивлении стенового узла выше R-60 в климатической зоне 5 и выше рекомендуется наружная обшивка из фанеры или гипса, а не OSB из-за пониженной паропроницаемости OSB.

Рис. 7: Стена с двойными стойками

• Стена с деревянным каркасом 2×6

• Изоляция полостей из стекловолокна, целлюлозы или напыляемой пены

• Обшивка фанерой или OSB с проклеенными/герметизированными швами 2×4

7 стена из деревянного каркаса с изоляцией полостей из целлюлозы или стекловолокна

• Обшивка из фанеры, ОСП или гипса

• Обмотка, нанесение жидкости или шпателя или встроенный гидроизоляционный слой

• Дренажное пространство, создающее вентиляционный/дренажный зазор минимум 1/4 дюйма сзади облицовка





---

Сноски:

¹ Приносим извинения командиру Коди и его летчикам с потерянной планеты и автору песен Чарльзу Райану за классическую песню «Hot Rod Lincoln*».

*Автор песен Райан тоже был настоящим хот-родом. Хот-род Линкольн в его песне на самом деле был построен им самим… и в реальной жизни он был лучше, чем версия песни. Он взял Lincoln Zephyr 1941 года… заменил кузов на Ford Model A Coupe и поставил двигатель V12 1948 года с трехступенчатой ​​коробкой передач и повышающей передачей…

² Optimum Value Engineering… предшественник «усовершенствованного каркаса»… разработан Национальной ассоциацией домостроителей (NAHB) и Департаментом жилищного строительства и городского развития под руководством Джорджа Ромни в конце 1960-х… Отец Митта…

³ Да, это правда… существуют жесткие изоляционные материалы с более чем R-8 на дюйм толщины…

⁴ Если бы это был я… обратите внимание на «я»… я бы выбрал напыляемую пену с закрытыми порами ( R-35) и 6 дюймов фольгированного полиизоцианурата (R-40), что дает мне номинальный R-75… всего 12 дюймов в моей версии песни…

⁵  Обратите внимание, что я избегаю вопроса о том, имеет ли смысл этот уровень теплового сопротивления. Далее заметьте, что у меня машина мощностью 800 лошадиных сил. Причины, по которым у меня в машине столько лошадиных сил, различны и привели к терапии. Далее заметьте, что я люблю хот-роды, и они имеют для меня смысл, даже если они не имеют смысла для многих других людей. Другие люди хотят стены R-70… и они хотят, чтобы они были из «углеродно-нейтрального» материала…. Я понял…
