Отмостка с мембраной и утеплителем: Отмостка с применением профилированной мембраны

Отмостка с применением профилированной мембраны

Как сделать гидроизоляцию фундамента своими руками мы уже рассматривали ранее, а сегодня поговорим об устройстве отмостки вокруг дома. Отмосткой называется архитектурный элемент сопряжения фундамента с прилегающей придомовой территорией. Конструкция предназначена для отвода от фундамента дома атмосферной влаги, эффективной защиты основания от подтопления и вымывания прифундаментного грунта.

В классическом варианте отмостка представляет собой, расположенное по периметру строения монолитное бетонное покрытие. В перечне недостатков такой конструкции высокая трудоёмкость и стоимость бетонно-растворных работ, умеренная стойкость к разрушающему воздействию воды и температурных перепадов, склонность конструкции к просадке и образованию трещин.

Более современные технологии предлагают альтернативный, более простой и надёжный вариант отмостки на основе полимерной профилированной мембраны. Практика показывает, что такие изделия по прочности, эффективности и долговечности по многим параметрам превосходят традиционные конструкции.

В отмосточных работах положительно зарекомендовала себя профилированная мембрана для отмостки Плантер Гео. Дополненный термоскреплённым геотестильным компонентом материал демонстрирует высокую прочность и стойкость к разрушающим внешним факторам, а также стабильность эксплуатационных характеристик на протяжении более чем полувекового срока службы.

Основные этапы монтажных работ:

• Под закладку отмостки по периметру дома производится выемка грунта на глубину 30 см. Ширина траншеи должна быть больше выхода кровельного свеса не менее чем на 350 мм.
•  Основанием для укладки мембраны служит уплотнённая песчаная или гравийная отсыпка высотой от 60 до 100 мм, поверхность которой формируется с уклоном от фундамента на 3%.
• В качестве отмосточного утеплителя специалистами рекомендована панельная пенополистирольная изоляция серии ТЕХНОНИКОЛЬ Carbon Prof или ТЕХНОНИКОЛЬ Carbon Eco. Толщина панелей подбирается с учётом конструкции и архитектурных особенностей здания, а также погодно-климатических условий местности. Панели укладываются с таким расчётом, чтобы осталось место для монтажа водоотводной трубы.
• Укладка мембраны выполняется с нахлёстом на фундамент, высота которого составляет не менее 50 см. Мембранная облицовка фиксируется прижимными рейками, монтажные швы можно герметизировать строительным скотчем типа Nicoband.

Оснащённая дренажной мембраной для отмостки Planter Geo водоотводная труба монтируется в подготовленной мини-траншее, между утеплителем и грунтовым бортиком с уклоном в 2 градуса в направлении дренажного колодца или ливневой канализации. В таком варианте – теплоизоляция цоколя выполняется после укладки профилированной мембраны.

Декоративное оформление отмостки диктуется особенностями придомового ландшафтного дизайна. Отделочным декором может служить атмосферостойкая облицовочная керамика или экологический травяной газон. В качестве декоративно-защитного покрытия цоколя чаще всего используется сайдинговая, керамогранитная или влагонепроницаемая штукатурная облицовка.

Применение в обустройстве отмостки мембранной профилированной гидроизоляции выявляет ряд существенных преимуществ. В первую очередь:

• отсутствие материально затратных и трудоёмких бетонно-растворных работ;
• производительный отвод воды от цоколя в условиях продолжительных атмосферных осадков;
• изготовленный из перфорированных пластиковых труб дренаж вокруг отмостки, сохраняет производительность водосброса на срок 15 и более лет;
• широкий выбор сопутствующих технологических и дизайнерских решений;
• отсутствие в конструкции отмостки усадочных деформаций и трещин.

Правильная отмостка вокруг дома положительно сказывается на его эстетическом восприятии и продолжительности его межремонтного ресурса.

Создание отмостки вокруг дома с мембраной: видео

Наглядное описание процесса обустройства отмостки с применением профилированной мембраны

Номер п/п	Фото	Описание процесса
1.		Сформируйте отсыпку строительным песком (переменной толщины) с уклоном от стен дома
2.		Уложите поверх сформированной отсыпки из песка плиты утеплителя экструзионного пенополистирола XPS ТЕХНОПЛЕКС, это предотвратит промерзание грунта у стен фундамента
3.		Поверх плит утеплителя укладывайте мембрану PLANTER geo геотекстилем вверх. Укладывайте рулон (вдоль отсыпки) с «заходом» на стену (15 см) и подгибом ниже утеплителя на (15 см)
4.		Чтобы «состыковать» рулоны, формируйте нахлест 4 шипа. Для этого отделите геотекстиль и вставьте шип в ячейки
5.		Швы между мембранами PLANTER проклейте лентой PLANTERBAND DUO. Зафиксируйте заход на стену с помощью PLANTER fixing с шагом крепления 250 мм. В случае, если в месте крепления профилированной мембраны    выполнена гидроизоляция, то крепление следует выполнять при помощи PLANTER krep или и  двусторонних клейких лент на битумно-полимерной либо бутилкаучуковой основе
6.		Скрепите геотекстиль для формирования целостности фильтрующего слоя. Применяйте двух- или одностороннюю клейкую ленту. Если клейкая лента односторонняя, ширина должна быть не менее 50 мм
7.		Сформируйте отсыпку из гравия или растительного субстрата поверх уложенной мембраны. Эстетический вид придаст установка краевой рейки

Технология устройства отмостки с профилированной мембранной PLANTER GEO

• Описание
• Материалы
• Монтаж
• Расчет стоимости
• Задать вопрос

Альтернативная система устройства отмостки с использованием гидроизоляционной мембраны PLANTER Geo имеет несколько преимуществ:

• исключительная долговечность;
• эффективное отведение жидкости;
• защита фундамента от промерзания;
• простота монтажа.

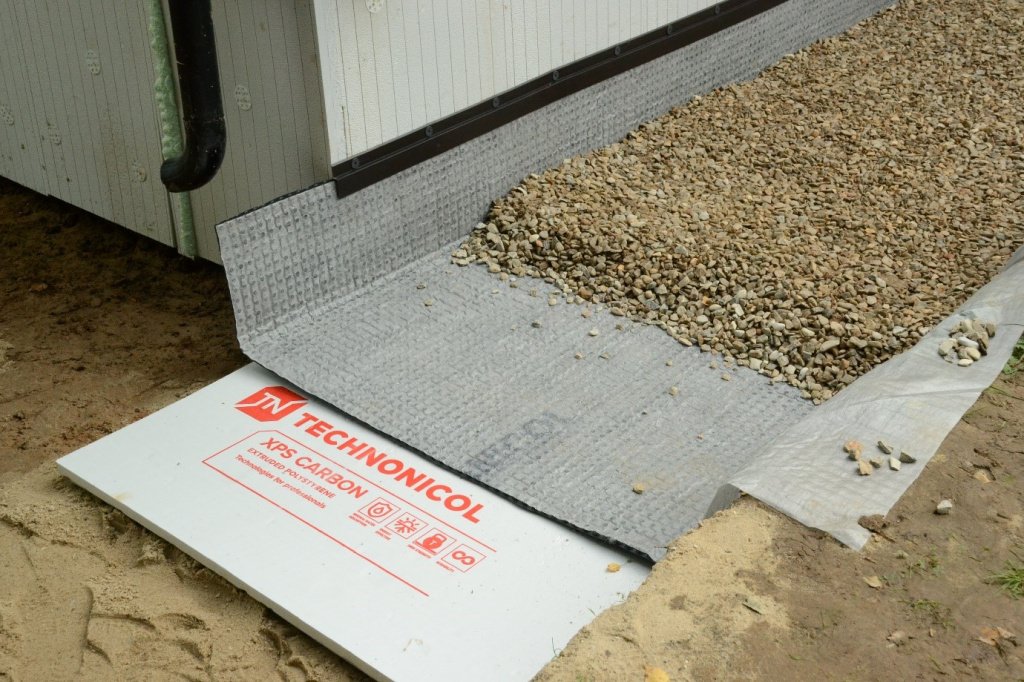

Устройство отмостки с гидроизоляционной мембраной PLANTER Geo:

1. грунт основания;
2. экструзионный пенополистирол ТЕХНОНИКОЛЬ;
3. профилированная мембрана PLANTER Geo;
4. гравий.

Купить

 «Мягкая» отмостка – рациональная альтернатива классической бетонной отмостке.

Немногим известно, что отмостка входит в состав функциональной зоны обустройства придомовой территории, и от того, как выполнено ее устройство, во многом зависит не только долговечность строительных объектов, но и архитектурно-художественный облик городов. Поэтому стоит рассмотреть помимо применяемых «классических» технологий и материалов для устройства отмостки альтернативные конструктивные и архитектурные решения с применением современных материалов.

Мембрана PLANTER в устройстве отмостки

Конструкция отмостки с применением профилированных мембран PLANTER Geo представляет собой водонепроницаемое покрытие, устраиваемое по наружному периметру стен в уровень отметки спланированной поверхности грунта. Принципиальное отличие такого устройства отмостки от «классической» конструкции заключается в отсутствии финишного слоя из бетона, который, подвергаясь морозному разрушению, выходит из строя в первые 2 года эксплуатации.

Профилированная мембрана PLANTER для отмостки

Профилированная мембрана в конструкции альтернативной отмостки выполняет одновременно две важных функции: гидроизоляция отмостки и дренаж дождевой воды. Для создания уклона менее 0,05 в направлении от здания в рассматриваемой конструкции применяется мелкозернистый песок, после формирования уклонообразующего слоя укладываются плиты утеплителя из экструзионного пенополистирола, затем непосредственно профилированная мембрана

PLANTER Geo. Финишное покрытие в зависимости от эстетического и эксплуатационного назначения может быть выполнено в виде засыпки из гравия, растительного субстрата с последующим озеленением, либо классического мощения из тротуарной плитки либо брусчатки.

Утепление отмостки с профилированной мембраной PLANTER

Применение плит утеплителя при устройстве отмостки позволяет значительно уменьшить глубину промерзания грунта возле стен фундамента и сгладить перепады температуры, тем самым уменьшить разрушающее воздействие на фундамент. Ширина альтернативной отмостки с применением профилированных мембран PLANTER Geo составляет от 90 до 100 см.

Какой бы вид отмостки вы ни выбрали, всегда следует помнить об организации водосбора с поверхности кровли, не допуская неорганизованный сброс жидкости в цокольную зону здания.



Защитно-дренажная мембрана PLANTER Geo:

PLANTER Geo – профилированная мембрана из полиэтилена высокой плотности с прикрепленным слоем геотекстиля. Мембрана создана для использования в системах, где она выполняет функцию эффективного дренажа.

Область применения:

•    Устройство тротуарных дорожек
•    Устройство отмостки
•    Защита гидроизоляции и дренаж
•    Дренаж в эксплуатируемых кровлях
•    Дренаж в инверсионной кровле
•    Дренаж в зеленых кровлях

---

Физико-механические характеристики

Материал основы	-	Полиэтилен высокой плотности
Тип геотекстиля	-	Термоскрепленный
Высота шипов	мм	8
Предел прочности на сжатие	кН/м2(т/м2)	420 (~42)
Водопропускная способность	л/с*м2
Объем воздуха между шипами	л	5,5
Температура применения	С	от -50 до +80
Масса 1м2	кг	0,6
Длина рулона	м	15
Ширина рулона	м	2,0
Разрывная сила при растяжении, не менее	Н	455
Водопоглощение, не менее	%	0
Относительное удлинение при разрыве, не менее	%	26
Класс пожарной опасности	-	КМ5 (Г4, В3, РП2)

PLANTERBAND — самоклеящаяся герметизирующая лента.
	Ролик шириной 10 см из специальной смеси битумно-полимерного вяжущего, нанесенного на толстую полимерную пленку.
	Материал имеет высокую эластичность и гибкость, что гарантирует высокое качество герметизации швов.
	Может использоваться во всех климатических районах.

	1.	Подготовьте траншею, размером соответствующую диаметру дренажной трубы. Возможно использование труб минимального диаметра.
	2.	Уложите на дно траншеи фильтрующий материал (песок среднезернистый) и приступайте к укладке дренажной мембраны PLANTER Geo.
	3.	Мембраны могут быть уложены непосредственно на грунт, если размер его неровностей не превышает 50 мм, а их количество не превышает 10 шт. на кв. м. В противном случае выровняйте основание песком (мин. 100 мм).
	4.	Если не удается покрыть требуемую площадь одним листом мембраны, укладывайте все последующие с нахлестом (100-120 мм или 4 шипа) на уже уложенные.
	5.	Чтобы их «состыковать», формируйте нахлест 4 шипа, для этого отделите геотекстиль и вставьте шип в ячейки.
	6.	Для крепления «захода» на стену и сохранения дренажного полотна непрерывным скрепите места примыкания материалов PLANTER лентой PLANTERBAND.
	7.	Скрепите геотекстиль для формирования целостности фильтрующего слоя. Используйте двух- или одностороннюю клейкую ленту. Если клейкая лента односторонняя, ее ширина должна быть не менее 50 мм.
	8.	Сформируйте отсыпку из гравия или растительного субстрата поверх уложенной мембраны. Эстетичный вид придаст установка краевой рейки.

Задать вопрос

Ваше имя*

Сообщение*

Защита от автоматических сообщений

Введите слово на картинке*

даю согласие на обработку моих персональных данных в соответствии с Политикой обработки персональных данных

даю согласие ООО “ТехноНИКОЛЬ-Строительные Системы”, ИНН 7702521529 (далее – Общество) на получение от Общества (или от третьих лиц, действующих по поручению Общества) рекламных, информационных материалов по указанному мной номеру телефона, адресу электронной почты

A Гидроизоляционная грунтовка для слепых зон: Факторы, которые необходимо учитывать при выборе правильной мембраны – Страница 2 из 5

28 июля 2016 г.

Детализация анкеров, используемых для подвешивания арматуры, размещается путем сверления через гидроизоляционный материал, поэтому было важно тщательно отремонтировать мембрану вокруг этих отверстий.

Впереди вызовы
Неожиданные проекты требуют планирования и предусмотрительности. Все быстро усложняется, потому что нанесение и детализация гидроизоляции перед заливкой фундамента — это вопрос предвидения проблем и слабых мест.

Однако этот подход также означает, что участки с ограниченным доступом — часто ценные участки городской застройки — можно сделать пригодными для использования. Он идеально подходит для:

• зданий в офисных, медицинских или университетских городках;
• тоннели и другие транспортные объекты;
• ям; и
• пристроек к существующим зданиям, доступ к которым заблокирован гаражами, дорогами или другой инфраструктурой.

Предварительно нанесенный можно использовать повсюду, образуя «ванну», покрывающую весь фундамент водонепроницаемым материалом. Это означает, что вода и, в большинстве случаев, пар из-под фундамента также контролируются, что может иметь важное значение для здоровья и долговечности здания.

Тем не менее, во многих работах используется глухая сторона вдоль одной или двух стен, а затем комбинируются с парозащитой на плите или с обычной гидроизоляцией вдоль стен с более широким доступом. Blindside также можно использовать для проектов реконструкции. Способ его использования зависит от местных условий и региональных практик. На юго-западе, например, эту практику можно использовать на стенах, но замедлитель испарения считается подходящим там, где уровень грунтовых вод низкий. (См. «Использование Blindside в Аризонском центре права и общества»).

Даже там, где много места, раскопки на больших площадях означают нарушение существующей экосистемы больше, чем необходимо. Использование глухой гидроизоляции означает меньший объем земляных работ и возможность воспользоваться кредитами Лидерства в области энергетики и окружающей среды (LEED) для сведения к минимуму нарушений на участке. Даже для проектов, не соответствующих LEED, приоритетом землевладельцев может быть сохранение насаждений и мест обитания животных.

В качестве альтернативы участок может находиться недалеко от старой свалки, полигона промышленных отходов или другого источника загрязнения. Взбалтывание почвы в этих районах может означать копание в местах с опасными химическими веществами. По оценкам Агентства по охране окружающей среды США (EPA), в стране насчитывается более 450 000 старых месторождений.

Гидроизоляция настоящего заброшенного участка выходит за рамки этой статьи, но нет ничего необычного в том, чтобы работать на участке рядом с заброшенным участком. В этих случаях инженер-геотехник предоставит рекомендации, которые могут включать в себя направление проекта от чрезмерной земляной работы к слепым методам.

Выбор мембраны
Защитная мембрана должна, прежде всего, плотно прилегать к бетону. Поскольку он вступает в действие рано, он также должен быть достаточно прочным, чтобы выдерживать пешеходное и даже грузовое движение. В то время как он полагается на систему удерживания почвы для формирования субстрата для его применения, мембрана должна оставаться на месте, когда эта система разваливается, провисает и реагирует на давление почвы и воды. Это трудная задача.

Существует множество вариантов мембранных материалов, но они делятся примерно на две категории: бентонит и композиты. Они прилипают к бетону либо механически, либо химически, в зависимости от используемых материалов.

Въездной путь и место хранения материалов для фундамента были созданы экскаватором в виде земляного пандуса на южной стене для транспортных средств и подъемных кранов, чтобы добраться до котлована.

Бентониты
Бентонит представляет собой группу глин, которые при контакте с влагой расширяются и запечатывают неровные поверхности, отверстия, трещины и пустоты в бетоне. Это хороший выбор для установки вслепую из-за его способности восстанавливаться, но он также имеет тенденцию мигрировать от фундамента, если есть достаточно воды.

Крайне важно, чтобы бентонит был ограничен и прижат к стенам фундамента. В прошлом установщики полагались на систему удержания грунта для достижения этой цели. Однако эти системы смещаются и разрушаются, поэтому производители теперь помещают глину между многослойными листами геотекстиля или пластика, чтобы повысить прочность и прочность. Эти листы могут также выполнять функцию пароизоляции, так как один только бентонит в этом отношении неэффективен.

Композиты
Композиты представляют собой запатентованные смеси, которые включают слои битумных материалов и/или пластиков, ламинированных для прочности и долговечности. Обычным ингредиентом является полимерно-модифицированный асфальт. Это асфальт с добавками, повышающими производительность, такими как стирол-бутадиен-стирол (SBS).

Некоторые мембраны содержат полиэтилен высокой плотности (HDPE), поливинилхлорид (PVC), бутилкаучук или термопластичный полиолефин (TPO). Другие включают тканый и нетканый геотекстиль. Каждый производитель предлагает свою фирменную формулу.

Мембраны испытываются на основе ряда стандартов ASTM, которые включают испытания на устойчивость к гидростатическому напору, удлинение, прочность на растяжение и сопротивление проколу. Некоторые производители модифицировали стандартные тесты, чтобы создать свои собственные критерии эффективности. Есть некоторые споры о том, действительно ли это. Несмотря на это, тесты ASTM обеспечивают беспристрастную платформу для оценки производительности.

Тестирование — это только часть картины, когда речь идет об оценке производителя и мембраны. Возможность возникновения проблем существует независимо от того, какая мембрана используется. Не существует единого слепого продукта или бренда, подходящего для каждой рабочей площадки.

Страницы: 1 2 3 4 5

07 16 13 Полимер-модифицированный цемент Гидроизоляция 07 17 00 Бентонитовая гидроизоляция A9010 Земляные работы основания A9020 Строительство Осушение подземных бентонитов Отделение слепых зон 07 Гидроизоляция

Разница между традиционной кровельной системой и защищенной мембранной крышей

Традиционная кровельная система

В традиционной кровельной системе изоляция устанавливается под кровельной мембраной. Это самый распространенный вариант кровли с малым уклоном.

Расположение изоляции в традиционной кровельной системе имеет несколько недостатков. При осмотре обратите внимание на следующие признаки:

1. Старение мембраны.

Когда изоляция используется непосредственно под мембраной крыши, солнечное тепло не проходит через кровельную систему, что увеличивает температуру поверхности крыши. Это, в свою очередь, ускоряет окисление и испарение летучих масел в битумных мембранах. Ищите хрупкие, потрескавшиеся или аллигаторные поверхности. Это также вызвано ультрафиолетовым разрушением.

2. Термическое расширение и сжатие.

Кровельная мембрана может подвергаться повышенному расширению и сжатию из-за повышенной температуры поверхности и резких ежедневных изменений температуры. Высокие дневные температуры вызваны отсутствием теплопередачи через кровельный узел.

В жаркий день кровельная мембрана, непосредственно примыкающая к утеплителю, нагревается намного больше, чем температура открытой поверхности и воздуха. Затем вечером, когда солнце садится, температура всей мембраны возвращается к температуре воздуха, а не внутренней температуре. Это также может вызвать старение мембраны, наряду с образованием гребней, расщеплением и напряжением сдвига внахлестку. Длительное термическое расширение и сжатие также могут вызвать смещение изоляции. Ищите изменения на поверхности мембраны.

3. Влага в кровельной системе.

Диапазон температур внутренней и наружной поверхности, вызванный теплоизоляцией, может увеличить вероятность проникновения водяного пара через теплую сторону и конденсации внутри кровельной системы. Улавливание влаги может быть вредным, так как оно может разрушить теплоизоляцию, попасть в трещины и стыки настила крыши, просочиться в потолок здания и даже вызвать отделение мембраны из-за циклов замерзания и оттаивания. Ищите провисание поверхности крыши, высолы и коррозию аксессуаров (например, крепежных деталей). Влага может попасть в кровельную систему на этапе монтажа или во время эксплуатации. Вентиляция и пароизоляция помогают смягчить эти эффекты.

Механические крепления оголены из-за усадки мембраны.
