Обрешетка под сайдинг, Монтаж сайдинга с утеплением

Обрешетку под сайдинг можно выполнить различными способами: непосредственно к фасадной поверхности, смонтировать подсистему из двух ярусов – отлично сочетается с технологиями утепления. Хорошо зарекомендовал себя на практике и еще один способ – применить для крепежа на фасад утеплителя и направляющих стоек П-образные прямые подвесы. В случаях, когда длины стандартных прямых подвесов недостаточно для размещения утолщенного слоя утеплителя, мастера применяют кронштейны-крепления, сделанные своими руками. Обрешетка под сайдинг выполняет несколько важнейших задач: выравнивает поверхность фасада под облицовку, создает основу для крепежа этой облицовки и обеспечивает вентиляционный зазор между паропроницаемой мембраной и сайдингом.

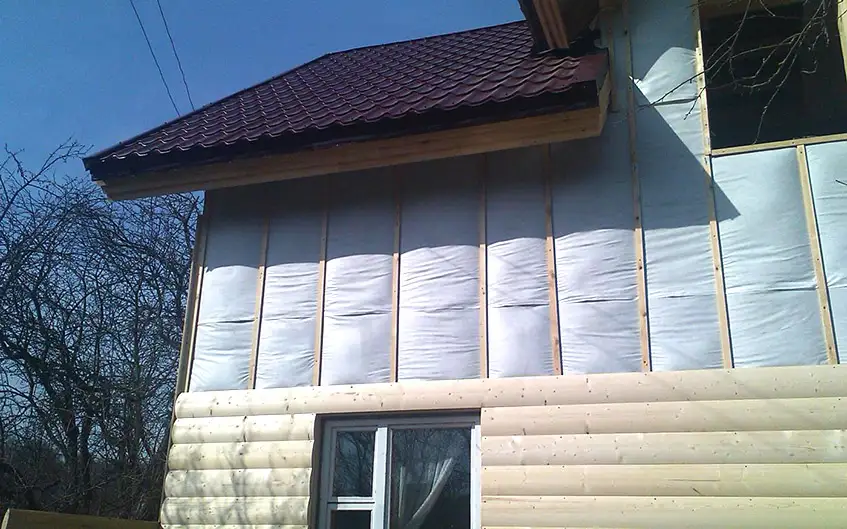

Монтаж сайдинга с утеплением

Простой и быстрый способ крепления сайдинга – это приделать направляющий каркас обрешетки прямо на стену фасада. Материал и сечение направляющих стоек выбирается в зависимости от вида и веса сайдинговых элементов. В одной подсистеме могут быть легкие рейки, бруски разных сечений, или оцинкованные профили. Для тяжелых видов сайдинговых панелей применяют брусок сечением от 50*50 мм и металлические усиленные профили. Кроме того, в процессе монтажа потребуется оформить углы, оконные и дверные обрамления, цокольные отливы и к тому же плоскости фасадов старых домов далеко не всегда ровные. Но способ монтажа обрешетки с прилеганием к стене возможен именно на ровных поверхностях, и это не единственный мину простейшего метода крепежа сайдинга.

Последовательность монтажа обрешетки на стену:

  • Начало работы всегда стандартно: промеряется фасадная плоскость, составляется план-чертеж с раскладкой каркаса обрешетки и панелей, определяется шаг направляющих – оптимально 60 см. Сечение направляющих стоек выбирается индивидуально – под требуемую толщину утепляющего слоя. Размер между стойками 0,6 м в чистоте актуален при применении минераловатных матов, которые входят в это пространство эластично и плотно, и удерживаются – процесс крепления пластиковыми дюбелями-«грибами» (дюбеля с анкерными и тарельчатыми элементами) упрощается.
  • Как только утеплитель смонтирован, всю его поверхность безотлагательно затягивают паропроницаемой мембраной, начиная с нижнего яруса фасада. Мембрану монтируют горизонтальными полосами (ширина рулона обычно 1,5 – например, мембрана Изоспан АМ), с обязательным нахлестом полос не меньше 15-20 см, причем нахлест идет сверху вниз. При установке мембраны крепеж делают сначала по временной схеме – строительным степлером к стойкам каркаса. Окончательно мембрана будет закреплена на утеплителе после того, как на стойки будут набиты рейки толщиной 2-3 см.
  • Реечный каркас по направляющим и станет опорой для установки сайдинга. Из описания понятно, что подобная подсистема предназначена только для легких видов сайдинга – виниловых, пластиковых, возможно – металлических. Но полость для воздушной циркуляции реечная обрешетка обеспечивает – те же 2-3 см. затем устанавливают стартовый профиль над цокольной частью фасада и приступают к монтажу сайдинга.

Серьезный минус этого быстрого метода термоизоляции и крепежа обрешетки – это плотное прилегание направляющих к неутепленной стене.

Линейных мостиков холода получается предостаточно, чтобы снизить эффективность утепления. Сумма теплопотерь в холодное время года слишком высока. Несомненно, этот способ не годится для районов с морозной зимой, ведь монтировать дорогой утеплитель и мембрану изначально с протяженными холодными мостами через 0,6 м по меньшей мере неэкономично.

Второй метод монтажа обрешетки проблему холодных мостов частично решает. Монтаж утеплителя ведется в два приема на перекрестной двухъярусной обрешетке. Последовательность работы:

  • Выполняют двухслойную обрешетку, причем первым ярусом направляющие крепятся горизонтально и опять-таки непосредственно на стену. В пространство между горизонтальными элементами каркаса закладывают нижний слой термоизолятора.
  • Далее монтируют вторую обрешетку, теперь уже с вертикальным расположением стоек, поскольку монтируются панели в этом примере стандартно - горизонтально. Второй обрешеточный ярус выполняет одновременно и задачу крепления утепляющих матов – вприжим.
  • Следующие операции стандартны: монтируется утеплитель между вертикальными направляющими, фиксируется диффузная мембрана реечными планками – в результате все готово под финишную облицовку сайдингом.

Понятно, что данный метод монтажа предполагает разделение общей толщины утеплителя на две части. Делят термоизолирующий слой, располагая основную толщину близко к стене – к примеру: при расчетной толщине изоляции 150 мм на стену монтируют мат 100 мм, а дополнительный второй слой толщиной 50 мм – во второй ярус обрешетки. При этом очень важно укладывать маты с перевязкой, чтобы стыки находились вразбежку. По этому принципу и делают раскладку обрешетки, планируя свою индивидуальную подсистему каркаса. Основная цель работ – это утеплить и декорировать дом, поэтому принимают все меры, чтобы минимизировать холодные мосты изоляции. Данный метод двухслойной обрешетки в отличие от первого упрощенного способа дает уже не линейные мосты холода, а только точечные – в участках, где два яруса направляющих пересекаются.

Еще один метод монтажа обрешетки под сайдинг имеет немалые плюсы экономии – необходимость во втором слое бруска здесь отпадает, так же как и трудозатраты по устройству ярусных «многоходовок», подсистема выполняется в один прием на кронштейнах, обычно на П-образных перфорированных прямых подвесах. Посредством подвесов в итоге монтируют и направляющие, и утеплитель. Последовательность работ:

  • На плоскость фасада крепят П-образные прямые подвесы с шагом, соответствующим интервалам между будущими направляющими стойками обрешетки. Стандартно – и в вертикальном и в горизонтальном направлении шаг кронштейнов выдерживают точно 0,60 метра. Обязательны промеры и контроль вертикальности крепежа кронштейнов – причем в двух плоскостях, поскольку поверхность фасада старого дома достаточно ровной практически не бывает, а линии точек установки подвесов должны быть идеальны под монтаж направляющих. Выверку делают с помощью красного луча лазерного нивелира или обычным отвесом – шнуром с грузиком.
  • После крепления планок подвесов на стену их отгибают в положение крепежа стоек – строго перпендикулярно к плоскости стены. Тонкая боковая полка перфорированного подвеса удобна для временной фиксации утеплителя – маты попросту накалывают на металл боковых полок. Причем полки часто проходят слой утеплителя насквозь (длина полок 122 мм). Маты аккуратно прорезаются для фиксации на кронштейны, для этого достаточно применить острый строительный нож. Крепятся маты по обычной схеме, тарельчатыми пластиковыми дюбелями в шахматном порядке. При наложении на слой утеплителя паропроницаемой мембраны ее тоже приходится аккуратно прорезать для полок подвесов.
  • Следующим этапом в подвесы вставляют бруски обрешетки, причем сечение бруска нужно взять больше – соответственно размерам П – образного подвеса, 60*40; 60*30 мм. Не обязательно применять деревянный брусок в качестве направляющих, более технологичен монтаж «родными» перфорированным подвесам оцинованными потолочными профилями ПП 60*27, и монтаж ведут центральными полками к внешней стороне. Если применен брусок, то следует прижимать его к утепляющему мату как можно плотнее, а затем фиксируют это крепление, применяя саморезы. Полученная обрешетка достаточно прочна и закреплена на стене, чтобы надежно удержать и утеплитель с ветрозащитной диффузной мембраной, и сайдинговую облицовку. Вентилируемый зазор должен быть не менее, чем 20-30 мм, и желательно без сужений, чтобы воздух между облицовкой и мембраной циркулировал свободно. Если остается лишняя длина полок кронштейнов, то их отгибают, чтобы исключить касания металла к внутренней плоскости будущей сайдинговой облицовки.

Возможна ситуация – и кстати, эта ситуация в холодных районах строительства вполне обыденна – когда длина стандартного П-образного подвеса совершенно недостаточна, чтобы фиксировать на нем утолщенный слой утеплителя. Проблемы в этом нет, и мастера выполняют кронштейны из оцинкованных металлических профилей по нужным размерам. Самодельные кронштейны крепят точно так же, как заводские, и процесс монтажа ничем не отличается от описанного выше. Кроме того, в длинных самодельных кронштейнах можно размещать утолщенные слои термоизолятора более эффективно: двумя слоями вразбежку стыков – в продольных и поперечных ярусах укладки. Такая раскладка и фиксация утеплителя сведет на нет все холодные мосты, исключены будут даже малейшие щели в утепляющей оболочке.

Каркас (обрешетка) для сайдинга - Профессиональный монтаж сайдинга в Петербурге и Ленобласти с 2009 года

На чтение 5 мин. Просмотров 84 Опубликовано Обновлено

Каким должен быть правильный каркас (обрешетка) для сайдинга

Если вы хотите обшить дом сайдингом, то, скорее всего, вы знаете, что сайдинг крепится к стене дома через деревянную или металлическую конструкцию — каркас или обрешетку для сайдинга.

В этой статье мы с вами вместе будем разбираться, в чем разница между каркасом и обрешеткой, и какими они должны быть.

Зачем нужен каркас (обрешетка) при монтаже сайдинга

При монтаже сайдинга каркас (обрешетка) очень важен. Не зря его стоимость составляет почти столько же, сколько стоимость сайдинга с аксессуарами.

Обрешетка под сайдингом создает вентилируемый зазор

Если вы обшиваете дом сайдингом в Петербурге или Ленобласти, то каркас под сайдинг обязателен. Хотя бы потому, что он создает вентилируемый зазор под сайдингом, без которого ваш дом может элементарно сгнить в сыром климате Ленобласти.

В США обходятся без каркаса и обрешетки, и набивают сайдинг прямо на стену дома. Но такой фасад обладает сразу двумя недостатками:

1. Он не вентилируется, а значит, любая влага, попавшая между сайдингом и стеной дома, будет там и оставаться, создавая благоприятную среду для образования грибка и плесени.

2. Фасад дома, как правило, не идеально ровный, а сайдинг без обрешетки подчеркивает все неровности и делает их более заметными.

Каркас под сайдингом выравнивает фасад вашего дома

В России вообще, и в Ленобласти, в частности, дома, построенные 20-50 лет назад, не обладают идеально ровными стенами.

Чаще всего, они очень не ровные, и мы сталкиваемся с этим постоянно, когда монтируем сайдинг и фасадные панели.

Даже не принимая во внимание необходимый для Ленобласти вентзазор, если прибить сайдинг к стене без обрешетки, то ваш дом будет выглядеть еще более кривым: горизонтальные полосы сайдинга будут усиливать впечатление от неровности стен.

И даже если вы выберете вертикальный сайдинг, все равно, кривой дом станет еще более кривым.

Причем, иногда бывает так, что кривизна стен и их отклонение от вертикальной плоскости незаметны «на глаз». Но в процессе замера и диагностики дома мы их «отлавливаем».

Обрешетка (каркас) сайдинга помогает закрепить утеплитель

Если вы решили утеплить дом под сайдингом, то у вас не получится сделать это без обрешетки (каркаса).

Существуют разные подходы к монтажу утеплителя на стене дома.

Большинство шабашников и даже некоторые фирмы монтируют утеплитель на стену дома межу стойками каркаса сайдинга:

При этом на стену дома набиваются стойки из бруса 50х50 мм, и между ними прокладывается утеплитель. При этом пространство между бруском и стеной остается незакрытым, что создает «мостики холода» по всей стене вашего дома.

Через эти «щели» между плитами утеплителя тепло из дома уходит более активно, и общие теплопотери растут.

Второй способ, который используем мы в СТК Эталон, позволяет избежать «мостики холода», и утеплитель покрывает всю стену вашего дома, без разрывов:

Такое утепление гораздо более эффективно: щелей нет, теплопотери происходят только через оконные и дверные проемы. Если окна и двери теплые, то ваш дом при таком утеплении становится более теплым и уютным.

Кстати, у нас есть отличная статья на тему утепления: Утепление под сайдингом: 5 частых ошибок.

В чем разница между обрешеткой и каркасом для сайдинга

Каркас отличается от обрешетки тем, что он состоит из двух слоев. Грубо говоря, обрешетка является частью каркаса.

Мы в СТК Эталон монтируем сайдинг на двойной вентилируемый каркас, если необходимо утепление дома.

Двойной каркас для сайдинга обладает явными преимуществами:

  • идеально выравнивает ваш дом под сайдингом;
  • позволяет смонтировать утеплитель без «мостиков холода»;
  • создает надежное основание для крепления сайдинга.

Что выбрать для обшивки дома сайдингом: обрешетку или двойной каркас

Если ваш дом не утепляется, то сайдинг можно крепить к обрешетке: второй слой вам не нужен.

В этом случае на стену дома настилается ветрогидрозащита, а на нее уже монтируется однослойный каркас, который и называют обрешеткой:

Обрештка выравнивает стену под сайдингом и создает основу для крепления панелей и обрамления окон.

Если вы решили утеплить дом под сайдингом, то для вас лучшим решением будет двойной вентилируемый каркас.

Сначала поверх утеплителя крепится первый слой каркаса, который выравнивает дом и прижимает утеплитель:

Затем этот слой закрывается ветрогидрозащитой:

И после этого сверху на первый слой каркаса крепится второй слой (обрешетка), на которую будет крепиться сайдинг:

Второй слой каркаса прижимает ветрогидрозащиту и создает вентилируемый зазор между ею и сайдингом.

Кроме того, он делает основу для крепления сайдинга более прочной: два слоя доски скреплены между собой саморезами.

Из чего делается обрешетка и каркас для крепления сайдинга

Как правило, если мы производим монтаж сайдинга без утепления, мы используем для обрешетки брусок 50х50 или доску 100х25 мм.

Очень важно, чтобы весь материал был обработан антисептиком. Мы в СТК Эталон используем антисептики с антипиренами, чтобы повысить пожаробезопасность вашего фасада.

Если дом утепляется, то приходится монтировать двойной вентилируемый каркас под сайдингом.

Независимо от того, есть утепление или нет, дом после нашей работы выглядит идеально:

Для такого каркаса мы используем доску 100х25, которую мы распускаем вдоль посередине и складываем в «бутерброд», где между двумя слоями доски проходит ветрогидрозащита.

И двойной вентилируемый каркас, и обрешетку для сайдинга мы крепим к дому на металлические подвесы. Это позволяет очень точно закрепить стойки каркаса и выровнять стены вашего дома перед монтажом сайдинга.

Металлическая обрешетка для сайдинга

Иногда к нам приходят заказчики, которые твердо уверены, что обрешетка должна быть металлической. Обычно мы не спорим, чтобы не тратить время и силы зря.

Как у дерева, так и у металла есть свои плюсы и минусы. У нас есть даже небольшая статья на эту тему: Сайдинг: деревянный или металлический каркас?

Вы можете выбрать как деревянную, так и металлическую обрешетку под сайдинг, но мы рекомендуем остановиться на дереве. Главное — правильно его подготовить.

На этом все.

Уже готовы к монтажу сайдинга?

Позвоните по телефону в Санкт-Петербурге 956-17-30 или нажмите на кнопку «РАССЧИТАТЬ СМЕТУ«.

Эта статья была полезной? Поделитесь ею с друзьями в соцсетях! Нажмите на кнопку вашей любимой соцсети слева от этой статьи.

Особенности облицовки сайдингом и утепления деревянного дома

Лучший вариант для защиты деревянного дома — обшивка стен фасада сайдингом. Облицовочный материал имеет высокую степень устойчивости к разного рода повреждениям, природным, химическим и термическим факторам. Наряду с функцией защиты сайдинг выполняет и ряд других задач: в процессе монтажа панелей производится дополнительное утепление стен, а экстерьер здания улучшается.

Начальный этап облицовки — подготовительные работы

Деревянный фасад необходимо обработать защитными средствами

Первоочередная задача облицовочных фасадных работ заключается в тщательной подготовке деревянных стен. Их необходимо пропитать специальными средствами, предохраняющими поверхности от образования грибка и плесени, огнезащитным составом. Следующий этап — установка обрешетки и монтаж утепляющего материала.

Все об особенностях отделки сайдингом деревянного дома читайте на нашем портале.

Особенности возведения обрешетки сайдинга

Количество и качество материала для обрешетки зависит от того, планируется ли дополнительное утепление дома. Если утеплитель не нужен, достаточно подготовить бруски из дерева, толщина которых составляет от 20 до 40 мм, а ширина — от 40 до 80 мм.

Если здание нуждается в теплоизоляции, то понадобятся бруски с толщиной, равной толщине утеплителя. Так же как и стены дома, деревянные элементы обрешетки следует предварительно высушить, а затем обработать антисептиком.

После этого можно приступать непосредственно к монтажу обрешетки. Ее первый слой должен идти в том направлении, что и панели сайдинга. Обычно укладка брусьев происходит по горизонтали.

Схема установки обрешетки под сайдинг

Пошагово монтаж каркаса выглядит следующим образом:

  1. Ориентиром для установки нижнего бруса будет служить наиболее выступающая точка фасада. Ее местоположение определяется при помощи отвеса. Брус в нижней части должен плотно примыкать к цоколю. Прокладки из древесины помогут соблюсти уровень монтажа.
  2. Аналогичным способом происходит закрепление верхнего бруса.
  3. Установленные вверху и внизу брусья являются основой для натягивания шнуров, которые будут служить уровнем для монтажа брусков обрешетки.
  4. Бруски нужно крепить строго параллельно, ориентируясь на шнуры на расстоянии, меньшем примерно на 2 см, чем ширина теплоизолирующего материала.

    Схема укладки утеплителя под сайдинг

  5. Утеплитель укладывают между первым слоем брусков, после чего монтируют оставшуюся обрешетку. Поверх теплоизоляционного материала следует распределить слой пленки, служащей защитой от ветра. Пленку закрепляют внахлест при помощи строительного степлера.
  6. Бруски несущего каркаса необходимо крепить в вертикальном направлении, начиная от углов дома, учитывая выставленный предварительно уровень. Шаг между элементами обрешетки составляет не более 30-40 см. Соединяют бруски между собой и с основой утеплителя с помощью саморезов.

Рекомендуем изучить также информацию о том, какие существуют способы отделки деревянного дома, чтобы понять принцип работы.

Технология монтажа сайдинга требует обязательного наличия прослойки воздуха между теплоизоляционным материалом и панелями, которая должна служить вентиляцией.

Металлическая обрешетка под сайдинг

Особенности выполнения работ по монтажу сайдинг-панелей

Обрешетка из древесины наилучшим образом подходит для установки винилового сайдинга. Материал этот практичен, экономичен, долговечен, для него не требуется усиленный каркас и укрепление фундамента здания.

В случае, если выбор материала для облицовки деревянного здания пал на другие, более тяжелые виды сайдинга (фиброцементный, металлический, цокольный), нужно будет установить обрешетку, выполненную из металлического профиля.

Выбор вида сайдинга для дома из дерева зависит от прочности фундамента и стен здания, их несущей способности. Нельзя забывать и о требованиях пожарной безопасности.

Правильный монтаж аксессуаров

Облицовка фасада деревянного здания начинается с монтажа аксессуаров: устанавливаются стартовые профили, углы, наличники, соединительные профили.

Стартовую планку монтируют в соответствии с горизонтальным уровнем, который отбит выше низа облицовки на 4 см. Ее прикрепляют к обрешетке с помощью гвоздей или саморезов с соблюдением зазора величиной в 1 мм минимум. Зазор обеспечивает защиту от деформаций материала вследствие температурных перепадов.

Видео о том, как производить отделку оконных проемов

Углы (внутренние и наружные) следует устанавливать по вертикальному отвесу. При этом используются те же крепежные элементы. Нижний срез углов необходимо располагать на незначительном расстоянии от низа стартовой планки, верхний же срез должен слегка отступать от карниза.

Наличники монтируют по направлению снизу вверх.

Доборные элементы крепят с обязательным зазором, высота которого должна быть не менее 5-6 мм, поскольку необходимо учитывать вероятность теплового расширения. Расстояние между стыкуемыми элементами увеличивается, если монтаж происходит при минусовых температурах, и составляет 8-9 мм.

Установка панелей сайдинга

Это самый легкий этап облицовки здания, при условии, что предварительные этапы выполнены грамотно. Панели оборудованы замковыми профилями, с помощью которых элементы сайдинга скрепляются между собой. В результате поверхность облицовки не будет иметь швов, а места креплений скроются с внутренней стороны. Итак, как же производятся работы по монтажу панелей сайдинга?

Видео о том, как обшить деревянный дом сайдингом своими руками

Схема монтажа сайдинга на деревянный фасад

  1. При помощи ножовки по металлу отрезают нужную длину панели, учитывая припуски на зазоры между ее торцами и профилем стыковочного доборного элемента.
  2. Панель немного сгибают, чтобы вставить ее в угловые выемки или выемки планок.
  3. Элемент сайдинга закрепляют по длине стартовой планки, подтягивая панель вверх до щелчка.
  4. Через перфорацию сайдинг-панель крепят гвоздями или саморезами.
  5. Последующие элементы устанавливают аналогичным образом, вырезая в панелях выемки для оконных проемов.
  6. Установка последней панели происходит после закрепления под карнизом финишной планки. Сначала панель следует обрезать до нужной ширины, а затем вставить ее верхний торец в выемку финишной планки.

Рекомендуем ознакомиться с советами по утеплению деревянного дома на нашем портале.

Облицовка фасада деревянного здания сайдинг-панелями может быть выполнена даже непрофессионалами. Серьезная подготовка к работе и последовательное выполнение всех ее этапов — залог успешного результата.

При облицовке сайдингом можно сохранить практически оригинальную факутуру деревянного дома

Рейтинг: 4 из 5    Голосов: 0    Просмотров: 13480

Вконтакте

Мой мир

Одноклассники

Фэйсбук

Твиттер

Гугл+

Как утеплить стены с применением сайдинга

Сайдинг — панельный облицовочный материал для фасада дома. Делается из винила или металла. Имитирует различные поверхности — от камня до стекла. Закрепляется на вертикальной обрешетке. Между стеной и сайднгом остается некоторое пространство, которое заполняется утеплителем. Высота обрешетки должна регулироваться в зависимости от решения вопроса – как утеплить стены под сайдингом.

Рассмотрим как утепляется стена и порядок работ по монтажу сайдинга и подбор утеплительных матераиалов.

Какой утеплитель под сайдинг выбрать

Если стена сделана из тяжелых материалов — полного кирпича, бетона, шлакоблока, т.е. тех, которые плохо пропускают пар, то стену можно утеплять практически любым известным утеплителем. (Но абсолютные пароизоляторы — пеностекло, экструдированный пенополистирол все же на стене применять не рекомендуется (исключение составляет трехслойная конструкция стены)).

Но если стена сделана из пористых материалов, или из дерева, то применяться может только утеплитель с высокой паропроницаемостью — минеральная, целюлозная вата, газобетон…

Ввиду конструктивных особенностей крепления обрешетки, под сайдингом обычно применяют не плотные листы минеральной ваты или напыляемый пенополиуретан. Эти материалы отличаются тем, что ими можно заполнить пространство между брусьями не оставляя щелей.

Качественный монтаж жестких плитных материалов осуществить под сайдингом трудно. Заделка множества щелей существенно усложняет процесс. Т.е. применить жесткие плиты вокруг брусьев в принципе можно. Но целесообразней использовать сжимающиеся плиты, или задуваемый материал.

Применение пенополиуретана

Применение пенополиуретана под сайдингом вполне оправдано, особенно при больших площадях, так как производительность нанесения высокая. А сам материал укрепляет обрешетку.

Большое сопротивление теплопередаче пенополиуретана дает возможность применять его слоем 7 см в средней климатической зоне и 4 — 5 сантиметров на юге.

Брусья обрешетки для применения с пенополиуретаном должны быть пропитаны составами против гниения. Так как утеплитель нарушит обмен паром, и необработанная древесина может ускоренно сопреть.

Проветривание минеральной ваты

Толщина слоя минеральной ваты для средней климатической зоны (климат Москва) – 12 сантиметров. Минеральная вата под садингом должна обязательно вентилироваться. Для этого поверх нее оставляется вертикальный вентиляционный канал между брусьями обрешетки высотой не менее 2 сантиметров, но обычно — 3 сантиметра.

Канал должен быть открыт снизу и сверху. За счет прогрева воздуха теплом здания, в вертикальных каналах образуется постоянная тяга.

Перекрытие канала и приостановка проветривания повлечет увлажнение утеплителя, потерю утепления, ускоренное разрушение стены…

Конструкция обрешетки с минватой

Конструкция может быть такой, что минеральная вата находится вровень с обрешеткой. Поверх обрешетки набивается пародиффузионная мембрана — она пропускает пар из ваты, но защищает ее от протечек воды снаружи, от движения воздуха по утеплителю и выноса им тепла. Поверх мембраны на брусья набивается дополнительная обрешетка высотой 3 см, которой формируются вентиляционные каналы, и на которой крепится сайдинг.

Или же возможен вариант, когда утеплитель находится только под обрешеткой и крепится к стене дюбелями. А обрешетка закрепляется на высоких, но прочных кронштейнах, которые пробивают слой утеплителя. В этом случае супердиффузионная мембрана, также пробивается кронштейнам и прижимается к утеплителю дюбелями и самой обрешеткой.

Узел крепления кронштейна к стене оказывается высоконагруженным. Должен производится расчет и испытание анкеров. При самостоятельном монтаже необходимо уделить особое внимание надежности анкерования кронштейнов-подвесов, особенно в пористых материалах

Конструктивные особенности монтажа сайдинга

Сайдинг представляет собой чаще длинные полосы, которые на фасаде дома располагаются горизонтально. Что бы материал на фасаде служил долго, нужна прочная обрешетка.

Обычно для обрешетки применяются деревянные брусья толщиной не менее чем 40 мм и высотой до 100 мм. Важен шаг обрешетки — для одних моделей сайдинга требуется 30 см, иначе он начнет провисать, для других — возможно 60 см.

Важно приобрести качественный сайдинг от известных производителей. Воспользуйтесь рекомендациями по выбору производителей. Помните, что равномерный окрас снаружи и изнутри, а также возможность согнуть тонкую часть в районе крепления без поломки свидетельствуют о некотором качестве материала.

Закрепление обрешетки

При монтаже сайдинга важно сделать обрешетку в одной горизонтальной плоскости. Сначала в вертикальной плоскости выставляются крайние брусья. Их положение выверяется по отвесам и по расстоянию от стены. Между ними натягивается шнур верхний и нижний (с подкладкой на 5 мм) относительно которых выставляются остальные брусья обрешетки.

Брусья обрешетки могут крепиться на металлических уголках с регуляторами высоты, либо с помощью U-образных специальных подвесов обхватывающих брус с двух сторон с множеством отверстий под шурупы (лишняя длина подвеса обрезается). В этом случае выставление брусьев в одной вертикальной плоскости проблем не составит.

В другом случае обрешетка выставляется на деревянных плашках, набор которых разной высоты необходимо приготовить с помощью циркуляционной пилы.

Установка брусьев на высоких подвесах

Наибольшее распространение получило крепление высоких брусьев на не высоких металлических подвесах . С подвесами применяются брусья 40х50-100 мм. При толщине минеральной ваты 12 – 15 см, брусья закрепляются на высоте 5 – 10 см от стены.

При этом маты минеральной ваты 1- го слоя укладываются встык к друг другу еще до установки брусьев. А на уровне брусьев маты сжимаются (подрезаются) по ширине.

Шаг установки обрешетки — 60 см. Минеральная вата крепится тарельчатыми дюбелями без сжатия материала. Также она может крепиться нейлоновыми тросами перекрещивающимися и заведенными под брусья.

Мостиками холода в этом случае остаются металлические подвесы, но их влияние не столь существенно, поскольку они не достигают сайдинга и перекрываются небольшим слоем ваты.Если утепление производится пенополиуретаном то расстояние от бруса до стены может быть уменьшено до 3 – 4 см. Напыление при этом производится до половины высоты бруса.

Варианты обрешеток

  • Еще вариант обрешетки под сайдинг — закрепление на стене деревянных плашек под брусья, высота которых подбирается в конкретном случае. Метод применяется только на ровных стенах. Мостики холода не большие.
  • Вариант применения высоких брусьев, которые опираются прямо на стену и прижимаются к ней дюбелями. Здесь обрешетка является весьма существенным источником теплопотерь.
  • Перекрестная обрешетка. Может применяться только с минеральной ватой.
    Сначала крепится горизонтальная обрешетка, между которой укладывается часть утеплителя. Затем поверху крепится вертикальная обрешетка. Обрешетка отличается прочностью, но имеется перерасход лесоматериалов. Мостики холода (потери тепла) наименьшие.

Установка подвесов

  • Стена очищается, снимаются навесные элементы. Размечается шаг установки вертикальных брусьев, кратный ширине мат утеплителя, — обычно 60 см. Этот же шаг удовлетворяет условиям крепления сайдинга.
  • Устанавливается нижний стартовый металлический профиль или брус горизонтально, ограничивающий слой утепления снизу.
  • По разметке подвесы закрепляются на стене дюбелями, обычно шаг подвесов по вертикали – 50 — 60 см – 4 подвеса на брус.

Слои утеплителя и брусья

  • Укладывается первый слой минеральной ваты, при этом подвесы просто пробивают слой утеплителя. Производится редкое анкеровка плит для их придержки на стене.
  • Закрепляются крайние брусья, каждый на двух металлических подвесах. Высота их установки от уровня стены и вертикальность положения выверяется. Между брусьями поверху и понизу натягиваются шнуры. Шнуры опираются на деревянные подложки 5 мм высотой на брусах.
  • Устанавливаются остальные брусья по шнурам.
  • Между брусьями укладывается второй слой слой утеплителя. В районе подвесов укладка производится тщательно, заделываются все щели частями утеплителя. Откосы утепляются обычно жесткой минеральной ватой или пенопластом.

Вент. зазор и мембрана

  • Минераловатный утеплитель дополнительно фиксируется тарельчатыми дюбелями и нейлоновыми шнурами под брус. Бурение сквозь вату, что бы не произошло наматывание на бур, производится с помощью трубки, которой пробивают слой утепления, и в которой вращается бур.
  • Поверх слоя утепления натягивается паропропускная мембрана, которая пристегивается к брусьям строительным степлером. Мембрана должна покрывать слой полностью, в том числе и в месте заворота утеплителя на торец стены в районе мауэрлата.
  • Поверх мембраны на шурупах к брусьям прикрепляются бруски 30х40 мм вентиляционного канала.

Теперь стена стала уже утепленной.

Работы по утеплению стены и монтажу сайдинга увязываются с прогнозом погоды. Замокание минераловатного утеплителя не допускается.

Что важно

Смонтировать сайдинг на готовой обрешетке, в которой уже установлен утеплитель проблем больших не составит. Важно чтобы присутствовали в наличии мелкие оформительные элементы – для откосов, углов, стартовый и др.

Важно выставить старт по горизонту по всему периметру дома и замкнуть ход. Разметка производится только с помощью водяного уровня. От точности установки старта будет зависеть правильность крепления всего материала.

Далее сборка сайдинга над утеплителем производится по принципу «детского конструктора», панели крепятся на шурупах к обрешетке и скрепляются «замок в замок».

Утепление стены минеральной ватой зачастую предпочтительнее когда стена имеет существенные неровности. Ведь здесь они могут компенсироваться толщиной утеплителя даже без лишних затрат.

Также технология «вентилируемый фасад» не заменима когда утепляются стены сделанные из паропрозрачных материалов.

Какая обрешетка лучше деревянная или металлическая, брусок под сайдинг

Брусок под сайдинг

Для чего необходим каркас под отделку сайдингом

Для начала рассмотрим, почему для сайдинга нужно обустраивать обрешетку. Некоторые владельцы домов считают, что произвести отделку фасада можно и без каркаса. И действительно, в очень редких случаях это допустимо. Но для большинства загородных домов и прочих построек обрешетка под сайдинг обязательна, и тому есть несколько причин.

  1. Компенсация неровности стен. Наружные стены, как правило, далеки от идеала, потому монтировать сайдинг без обрешетки нежелательно – отделка со временем покоробится, потеряет свой первоначальный внешний вид и придет в негодность. При этом сделать максимально ровные стены можно, но очень сложно и дорого. Потому целесообразнее обустроить каркас, который и скомпенсирует все неровности постройки.

    Монтаж сайдинга на деревянную обрешетку

  2. Учет усадки. Это явление наблюдается повсеместно в домах, построенных и недавно. И если не учесть этот фактор и разместить сайдинг прямо на стены, то при усадке отделка будет коробиться, ломаться, перекашиваться и приходить в негодность. Обрешетка из бруса или металлического профиля предотвратит подобные проблемы.

    Монтаж деревянной обрешетки

  3. Утепление дома. Обрешетка, обустроенная на стене дома, позволяет уложить под сайдинг минеральную вату или плиты пенополистирола. В результате вы получаете не только красивую отделку фасада, но и защиту вашего дома от холодов, а его стен — от сырости и постепенного разрушения.
  4. Вентиляция фасада и утеплителя. Наличие воздушной прослойки между обрешеткой и утеплителем, представленным минеральной ватой (или пенополистиролом), предотвращает проблемы, связанные с образованием конденсата, сырости и плесени.
  5. Равномерное распределение нагрузки – обрешетка положительно сказывается как на отделке из сайдинга, так и на самой стене дома.

Устройство простейшей обрешетки из бруса. Все составляющие системы обозначены и подписаны

Обрешетка для сайдинга из бруса или металлического профиля – плюсы и минусы

Каркас для сайдинговых панелей представляет собой простейшую обрешетку, закрепляемую на стене дома при помощи кронштейнов. Основным несущим элементом конструкции является либо деревянный брус, либо металлический профиль, подобный тому, что используется для конструкций из гипсокартонных плит. Направление обрешетки зависит от того, как будет укладываться сайдинг. Если он будет монтироваться горизонтально, то каркас обустраивается из вертикальных стоек, и наоборот. Интервал между элементами обрешетки выбирается, исходя из предполагаемой массы отделки. Чем тяжелее сайдинг, тем меньше расстояние между вертикальными и горизонтальными стойками.

На изображении показан кронштейн, с помощью которого осуществляется закрепление обрешетки под сайдинг на основной стене дома. Он успешно применяется как для каркаса из дерева, так и для конструкции, собранной из металлических профилей

Конструкция деревянной обрешетки под сайдинг, ориентированный вертикально

Как правило, при обустройстве обрешетки между ее элементами на основную стену укладывается утеплитель. Это может быть как минеральная вата, так и плиты пенопласта или экструдированного пенополистирола.

Схема, иллюстрирующая обрешетку под вертикальный сайдинг со слоем утеплителя под отделкой

Важно! Работая с каркасом, особое внимание уделяйте точности расположения и ориентирования стоек, находящихся на углах здания. От них зависит правильность монтажа углового профиля, а он серьезно влияет на качество и долговечность всей сайдинговой отделки.

Отделка наружного угла

Как уже было упомянуто выше, обрешетку для закрепления сайдинговых панелей изготавливают из древесины или стального профиля. Каждый из материалов имеет свои достоинства и недостатки. Деревянный брус выгодно выделяется малой стоимостью и удобством в работе. Каркас из данного материала выйдет дешевле, чем схожая конструкция из металлических профилей. При этом пилить и производить прочие работы с древесиной могут практически все, а создание обрешетки своими руками из бруса не вызовет у вас никаких проблем.

Деревянная обрешетка

Но данный материал имеет набор существенных недостатков.

  1. Древесина подвержена сырости, что особенно заметно при обустройстве обрешетки под сайдинг на цоколе здания.
  2. Для увеличения срока службы брус необходимо обрабатывать антисептиком, что требует и времени, и дополнительных денежных затрат.
  3. Материал требователен к условиям хранения.
  4. Деревянные конструкции, если они не были предварительно высушены, подвергаются усадке.
  5. При покупке нужно следить за качеством каждого отдельного бруса, так как даже в партии с хорошей древесиной можно найти брак.

Установка вертикального бруса обрешетки под сайдинг

Все проблемы, связанные с недостатками древесины, отсутствуют у металлического профиля. Он обладает многими преимуществами, среди которых:

  • малая масса и удобство в перевозке и переноске;
  • ровная поверхность;
  • крайне малое количество брака;
  • отсутствие гниения и неподверженность воздействиям грибка, насекомых и грызунов;
  • довольно простая технология монтажа.

Металлическая обрешетка

Но при этом стоит понимать, что цена металлического профиля будет выше. Потому если вы хотите получить долговечную и как можно более качественную отделку, не подверженную воздействиям сырости – выберите металл. Если же на первом месте стоит дешевизна выполнения всех работ, то отдайте предпочтение дереву.

Важно! Вне зависимости от того, какой вы выбрали материал, заранее просчитайте, какое его количество вам нужно закупить. К полученной в ходе расчетов цифре прибавьте 10-15% — это будет ваш резерв, необходимый в случае порчи или брака.

Принципы обрешетки под сайдинг

Как сделать деревянную обрешетку – пошаговая инструкция

Хотите сделать недорогую и простую обрешетку под сайдинг своими руками из дерева? Тогда воспользуйтесь рекомендациями и пошаговыми инструкция, приведенными в этом разделе статьи.

Деревянная обрешетка для сайдинга

Выбор материала

Начнем с подбора материала, из которого в будущем будет формироваться обрешетка под сайдинг. Для подобной задачи вам необходим деревянный брус сечением 40х40 или 50х50 мм. Также допустимо использование материала других размеров, но при этом он должен быть достаточно прочным, чтобы выдержать массу сайдинга. Выбирать качественную древесину нужно на основе нескольких критериев, ознакомиться с которыми вы можете в списке ниже.

  1. Влажность. Древесина под каркас должна быть полностью высушенной, чтобы впоследствии обрешетка не давала усадку, будучи уже у вас на стене.
  2. Соответствие размеров. Длина и сечение бруса должны совпадать с теми, что указаны в документах.
  3. Ровность. Качественный брус для обрешетки под сайдинг должен быть прямым, без каких-либо изгибов и деформаций.
  4. Отсутствие дефектов. Брус для обрешетки не должен иметь большого количества сучков, темных пятен и следов плесени.

Важно! Отдавайте предпочтение сортам древесины, которые отличаются долговечностью и лучшей устойчивостью к влаге. Пример – лиственница.

Брус из лиственницы

Цены на различные виды бруса

Брус

Необходимые инструменты

Разобравшись с материалом, перейдем к списку необходимых инструментов. Он представлен в виде таблицы, где указано, что вам понадобится и зачем.

Таблица. Обрешетка под сайдинг из дерева – список необходимых инструментов.

Название инструмента Выполняемая функция

Строительный отвес со шнуром

Выставление строго вертикального отступа от стены в ходе подготовки к установке обрешетки.

Капроновая веревка

Выставление строго вертикальных и горизонтальных меток, необходимых для выравнивания элементов каркаса.

Уровень строительный

Контроль ровности по вертикали и горизонтали основной стены и элементов обрешетки под сайдинг.

Маркер или карандаш

Нанесение отметок на стену, утеплитель и балки обрешетки.

Рулетка

Точное измерение длины или расстояния.

Стол для работ по дереву

Рабочее место для действий с брусом и прочими изделиями из древесины.

Электрический лобзик

Распиливание бруса на отрезки необходимой длины.

Перфоратор

Просверливание отверстий в основной стене дома.

Молоток

Забивание в просверленные перфоратором отверстия пластмассовых дюбелей.

Шуруповерт

Закручивание саморезов, соединяющих элементы обрешетки из дерева с кронштейнами.

Перчатки

Защита рук от царапин, мелких ранок и занос.

Важно! Вместо электрического лобзика для работы с брусом можно использовать циркулярную пилу с соответствующим типом лезвия.

Ручная циркулярная пила по дереву DS1600

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Монтаж обрешетки из бруса

Когда материал и инструменты будут готовы, приступайте к строительным работам. Они включают в себя подготовку к монтажу обрешетки, сам процесс установки и укладку утеплителя.

Шаг 1. Снимите со стен дома все выступающие элементы – ливневку, ставки, отливы, подоконники и прочее.

Со стен нужно снять все выступающие элементы

Шаг 2. Удалите со стены части старой отделки, которые могут помешать монтажу обрешетки. Для скола штукатурки и краски применяйте молоток вместе с отверткой или шпателем.

Удалите со стены части старой отделки, которые могут помешать монтажу

Шаг 3. При помощи отвеса, капроновой нити и уровня выставьте метки, на каком расстоянии от основной стены будет располагаться каркас. По полученным результатам подготовьте небольшие бруски или кронштейны, на которые будет крепиться обрешетка.

Брусок для крепления обрешетки

Важно! Все деревянные детали перед закреплением на стене нужно обязательно обработать антисептической и антипиреновой пропитками.

Шаг 4. Наметьте точки на стене и просверлите перфоратором отверстия для закрепления деревянных брусков.

Сверление отверстий

Шаг 5. Вставьте в только что просверленные отверстия пластмассовые дюбели, забейте их туда легкими ударами молотка или резиновой киянки.

Забиваются дюбели

Шаг 6. Приложите брусок с уже вставленными саморезами и закрутите их шуруповертом. Проверьте уровнем, насколько ровно стоит изделие.

Прикручиваются бруски

Шаг 7. От только что закрепленного бруска отмерьте необходимый интервал до следующего такого же элемента. В данном случае это расстояние составляет 50 см.

От бруска нужно отмерить 50 см

Шаг 8. Закрепите еще один брусок на новом месте. Действия выполняйте те же, что и в прошлый раз – разметка, сверление отверстий в стене и фиксация изделия на саморезы с дюбелями.

Крепятся следующие бруски

Шаг 9. Точно такими же действиями, что были изложены ранее, произведите установку опорных брусков по всей поверхности фасада дома.

Опорные бруски установлены

Шаг 10. Обработайте стены грунтовкой глубокого проникновения.

Шаг 11. Подготовьте утеплитель к установке на стену – произведите замеры и вырежьте отверстия в материале под опорные бруски. В данном случае на фасад укладываются панели из пенополистирола, но если вы опасаетесь сырости на стенах из-за недостаточного проветривания – используйте минеральную вату.

Вырезается отверстие под опорный брусок

Шаг 12. Нанесите на тыльную сторону плиты утеплителя клей и прислоните ее к стене. Опорные бруски должны точно войти в заранее сделанные прямоугольные отверстия. Клей наносится на тыльную сторону пенополистирола следующим образом: сплошная полоса по периметру панели и несколько точек среднего размера в центральной ее части.

Установка плит утеплителя

Шаг 13. Уровнем проверьте правильность установки панели утеплителя.

Проверка горизонтальности панелей

Шаг 14. Повторите предыдущие шаги и уложите пенополистирольные утеплительные панели на весь фасад дома.

Монтаж утеплителя

Шаг 15. Обработайте стыки между плитами утеплителя и отверстия под опорные бруски монтажной пеной. Как только она подсохнет, срежьте выступающие излишки.

Стыки задуты монтажной пеной

Шаг 16. Дополнительно закрепите панели утеплителя на фасаде при помощи тарельчатых дюбелей.

Панели крепятся тарельчатыми дюбелями

Важно! Если вы утепляете фасад при помощи минеральной ваты, то после операции, представленной выше, вам необходимо укрыть утеплитель ветрозащитной пленкой.

Шаг 17. При помощи отвеса и рулетки определите, на какую длину будет отступать от поверхности утеплителя обрешетка под сайдинг. Учитывая эти данные, выставьте первые вертикальные стойки на левом/правом краю одной стены. Протяните между ними горизонтальные капроновые нити – они будут служить для вас ориентиром при обустройстве остальных элементов обрешетки.

Выставляются вертикальные стойки

Шаг 18. Установите следующую вертикальную стойку обрешетки на стене. Между опорным бруском и элементом каркаса подкладывайте прямоугольные или квадратные куски дерева, чтобы образовать вентилируемый зазор между утеплителем и отделкой фасада.

Крепление вертикальной стойки

Шаг 19. Пользуясь принципами, изложенными в двух предыдущих операциях, обустройте все вертикальные стойки обрешетки на стене.

Монтаж остальных вертикальных стоек

Шаг 20. Произведите замеры на местах, где будут располагаться оконные отливы, и произведите там установку горизонтальных элементов обрешетки.

Замеры в местах расположения оконных отливов

Установка горизонтального элемента обрешетки

Горизонтальные элементы обрешетки устанавливаются не только под, но и над оконными проемами

После завершения всех этих операций обрешетку из дерева под сайдинг можно считать успешно завершенной. Теперь вы можете приступать к монтажу отделки фасада на готовый каркас.

Как рассчитать сайдинг на дом

При произведении расчетов важно учитывать один момент – ширина у сайдинговой панели бывает рабочая и полезная. Дело в том, что у каждой панели есть планка с перфорацией, которая в момент установки будет скрыта под другой планкой, и поэтому полная ширина этого облицовочного элемента не может использоваться для произведения расчетов. Более детально читайте в этой статье.

Видео — Металлическая фасадная подсистема (обрешетка)

Как сделать металлическую обрешетку под сайдинг – пошаговая инструкция

Теперь рассмотрим, как сделать своими руками обрешетку под сайдинг похожей конструкции, но уже из металлического профиля. Алгоритм действий здесь такой же – сначала подбирается материал, затем инструменты, а после производятся сами строительные работы по созданию каркаса, совмещенные с утеплением фасада.

Цены на металлические профили

Металлический профиль

Выбор материала и необходимые инструменты

В качестве основного несущего элемента металлической обрешетки под сайдинг применяется профиль ПП 60x27x3000 мм. С ним могут быть знакомы те из домашних мастеров, что имели дело с конструкциями и потолками из гипсокартона. На стене этот профиль держится за счет кронштейнов, в качестве которых используется прямой П-образный подвес. Они, в свою очередь, закрепляются за счет саморезов с дюбелями.

Профиль ПП 60x27x3000 мм

Горизонтальные элементы обрешетки соединяются друг с другом при помощи «краба». Весь крепеж частей каркаса осуществляется на специальные саморезы с пресс-шайбой, как на подвесных потолках. При обустройстве обрешетки на цоколе здания также применяется направляющий металлический профиль, укладываемый горизонтально.

Соединитель-«краб»

Что касается списка инструментов, то он такой же, как и при создании каркаса из деревянного бруса. Только вместо электролобзика применяется болгарка или специальные ножницы по металлу.

Ножницы по металлу

Цены на ручные ножницы по металлу

Ножницы по металлу

Подготовка стены и монтаж обрешетки из металлического профиля

Шаг 1. По возможности избавьтесь от старых и испорченных частей отделки стен. В данном случае происходит замена гнилых досок на новые.

Замена старых досок

Шаг 2. Демонтируйте все выступающие элементы со стены – подоконники, ставни, отливы и прочее.

Демонтаж выступающих элементов

Шаг 3. Произведите с помощью уровня и отвеса замеры, наметьте точки для крепежа подвесов.

Шаг 4. Просверлите в стенах отверстия для подвесов, вставьте туда дюбели.

Шаг 5. Произведите монтаж самих подвесов, загните их «ножки» так, чтобы придать изделию П-образную форму (если это не было выполнено ранее).

Так как в данном случае работа выполняется с легкой деревянной постройкой, то крепеж осуществляется без дюбелей

Важно! В некоторых случаях при монтаже под кронштейны подкладывают прокладку из паронита. Она не дает стать точке крепежа «мостиком холода».

Шаг 6. Определите величину, на которую обрешетка будет отступать от основной стены. Установите угловые профили и по ним натяните строго горизонтальные капроновые нити, которые будут работать как ориентир для монтажа остальных элементов обрешетки.

Отступ от основной стены нужно определить заранее

Шаг 7. Произведите монтаж остальных вертикальных стоек обрешетки.

Установка вертикальных стоек

Шаг 8. Под и над оконными проемами, а также над цоколем произведите установку горизонтальных элементов обрешетки. С вертикальными стойками они соединяются при помощи «крабов».

Установка горизонтальных элементов

Шаг 9. Между и под элементами обрешетки заведите утеплитель из минеральной ваты. При необходимости он крепится на дополнительные кронштейны, выставленные на стене. Укладку минеральной ваты производите с перекрытием вертикальных стыков (наподобие кирпичной кладки).

В роли утеплителя выступает минеральная вата

Монтаж утеплителя

Шаг 10. Сверху обрешетку и минеральную вату укройте паро- и ветрозащитной пленкой. Между собой отдельные ее участки соединяйте с нахлестом около 10 см.

Обрешетка укрыта паро- и ветрозащитной пленкой

После укладки и закрепления пленки вы можете приступать к обустройству угловых профилей сайдинга и монтажа остальной отделки фасада – обрешетка полностью готова к дальнейшей работе.

Источник: https://fasad-exp.ru/sayding/kak-sdelat-obreshetku-pod-sayding-svo.html

Обрешетка под сайдинг из металлопрофиля

Строительная индустрия развивается по пути упрощения и ускорения производства работ, а также улучшения качества строительных материалов. На смену тяжелым и громоздким строениям приходя легко возводимые конструкции, созданные из унифицированных элементов.

Такая тенденция прослеживается и в области строительства, связанной с фасадами. Легкий и надёжный каркас с прочно облицовкой – вот облик современного фасада жилых, общественных и производственных зданий.

Навесные фасады подразделяются на два вида:

  1. Обычные. Между облицовочным материалом и стеной (или утеплителем) нет воздушной прослойки. Такой способ применяется редко из-за неудовлетворительных эксплуатационных характеристик.
  2. Вентилируемые. Между облицовочным материалом и стеной (или утеплителем) предусмотрен вентиляционный зазор шириной 40-100 мм, по которому циркулирует воздух.

Для облицовки применяются разные материалы: металлически, деревянный или пластиковый сайдинг, профилированные листы, композитные кассеты, керамический гранит, натуральны камень.

Разным целям соответствуют свои материалы, но для простой и надежной отделки фасада предпочтение отдается креплению металлического сайдинга на металлический профиль.

Отличительные особенности каркаса из металла

Перед производителем работ всегда возникает вопрос, какой каркас использовать для отделки сайдингом металлически или деревянный.

Деревянный каркас состоит из бруса квадратного или прямоугольного сечения и П-образных подвесов из оцинкованной стали. Есть способ крепления каркаса по голой стене, но для этого требуется идеально ровная поверхность.

Постепенно строители отходят от деревянного каркаса из-за недолговечности несущих брусьев и относительно небольшой прочности конструкции.

На первый план выходит металлическая обрешетка под сайдинг из профиля. В ее состав входит несущий профиль и подвесы. Вся конструкция изготавливается из оцинкованной стали. У металлической обрешетки есть ряд положительных свойств, которые отличают её от деревянной обрешетки:

  • Профиль не ржавеет. Даже при постоянном подманивании сохраняет свои прочностные характеристики;
  • Оцинкованный металл выдерживает сезонные перепады температуры, оставаясь прочным основание для облицовки из сайдинг;
  • С помощью профиля для сайдинга создаётся прочная подвесная фасадная система. На неё можно навешивать как относительно легкий сайдинг, так и тяжёлые облицовочные материала типа искусственного или натурального камня;
  • Все составные элементы каркаса унифицированы, узлы крепления хорошо изучены. Составлены подробные рекомендации по монтажу;
  • Каркас быстро монтируется без использования специализированной техники. Работы по устройству фасада можно выполнить своими руками;
  • Доступная цена, широкий ассортимент;
  • Каркасу не требуется дополнительная обработка. Все элементы продаются в готовом для эксплуатации виде.

У металлопрофиля под сайдинг есть один недостаток. У него меняются размеры в зависимости от температуры воздуха. Для предотвращения деформирования профиль стыкуются с зазором 5-10 мм и прикручиваются к П-образным подвесам не полностью, а на 90% усилия.

Составные части каркаса

Между вентилируемым фасадом из сайдинга и обычной облицовкой по голой стене есть небольшая разница с точки зрения состава каркаса.

Каркас по голой стене

Подсистема для сайдинга состоит из каркасного профиля, П-образных подвесов, метизов.

Каркасный профиль – это основа жесткости конструкции. Он изготавливается из прочно оцинкованной стали.

UD-профиль применяется для окантовки дверных и оконных проемов.

CD-профиль используется для устройства вертикальных или горизонтальных стоек. Для облицовки металлическим сайдингом профиль всегда монтируется вертикально с шагом 500-600 мм. Он различается по ширине, глубине полок, а также толщине металла.

Минимальная толщина металла для крепления сайдинга 0:45 мм. Профиль производится длиной 2500-3000 мм. Если высота фасада превышает размеры профиля, то монтируется несколько элементов в ряд.

Между собой они соединяются с помощью CD-соединителя. Между профилем оставляется терморазрыв 5-10 мм.

ES-скоба упрощенный вариант крепежного кронштейна. Это перфорированный П-образный подвес. С его помощью можно регулировать расстояние от стены до CD-профиля. Таким образом, нивелируются возможные нервности и перепады высот на фасаде.

Метизы. Для крепления подвесов к стене используются саморезы, дюбель-саморезы или дюбель-шурупы. Всё зависит от материала основания стены.

Для соединения металлических частей фасадной подсистемы используются саморезы по металлу 3,5х9,5мм

Каркас под вентилируемый фасад

Есть несколько видов подсистем, которые используются для устройства вентилируемого фасада из сайдинга:

Подвесная система L-образная

Состоит из металлического оцинкованного профиля и кронштейнов. Г-образный профиль закрепляется на Г-образных кронштейнах при помощи болтового соединения.

Особенность конструкции, это выдвижные кронштейны. С их помощью можно крепить профиль на расстоянии до 380 мм от стены. Это позволяет выравнивать самые «заваленные» фасады.

К стене кронштейны крепятся анкерными дюбелями с головками под ключ или крестовую отвёртку. Между стеной и крепёжным элементом устанавливается паронитовая прокладка. Она защищает место соединения от коррозии. Для устройства более прочного вентилируемого фасада из металлосайдинга применяются усиленные кронштейны для Г-образного профиля. У них толщина стенки 1,2 мм.

L-образная подвесная система отличается высоко стоимостью за квадратный метр.

Подвесная система U-образная

Состоит из П-образного профиля и Г-образных кронштейнов с двумя рёбрами жёсткости.

Профиль зажимается между двумя Г-образными кронштейнами, которые соединены в пару на специальной планке.

Для крепления металлических элементов между собой используются саморезы 3,5х9,5мм. Планка закрепляется на стене с помощью анкерных дюбелей.

Между стеной и соединительной планкой с Г-образными кронштейнами устанавливается паронитовая прокладка.

U-образная подвесная система для вентилируемого фасада намного сложнее в монтаже, чем L-образная.

Монтаж обрешётки под сайдинг

Основной этап. От качества его выполнения зависят долговечность и внешний вид фасада. Состоит их нескольких подэтапов:

Визуальный осмотр и подготовка. Перед началом работ поверхность фасада внимательно осматривается на предмет посторонних выступающих предметов и нарушения целостности несущей конструкции стены. Всё лишне с фасада снимается. Трещины расшиваются и заделываются цементным раствором или фасадной штукатуркой для базового слоя.

Пораженная грибком поверхность зачищается и обрабатывается антисептиком. Протягивается вся необходимая проводка для освещения фасада.

Разметка. Для отбивки вертикальных и горизонтальных осей применяются лазерный, водяной или обычный строительный уровень. Суть метода от этого не меняется. Внизу стены рисуется горизонтальная линия. По ней отмечаются места крепления кронштейнов с шагом 600 мм.

Затем отбивается крайняя линия по вертикали. По ней отмечаются места установки кронштейнов с шагом 600 –1000 мм.

По получившейся координатной сетке с помощью строительного уровня отмечаются места установки остальных кронштейнов.

Монтаж кронштейнов. Каждый крепежный элемент закрепляется на два анкерных дюбеля или саморезы. Сначала осуществляется примерка кронштейна, и отмечаются места установку дюбелей.

Затем высверливаются отверстия диаметром немного меньше, чем у дюбеля. После этого к стене прикладывается паронитовая прокладка, на неё ставится кронштейн, закручиваются дюбеля.

Монтаж каркасных профилей. В первую очередь монтируется нижний горизонтальный элемент, на котором будет закреплена стартовая планка. Профиль и кронштейны соединяются между собой на саморезы или болты. Всё зависит от типа фасадной подвесной системы.

После установки стартового профиля монтируются вертикальные стойки. Горизонтальные связи не всегда присутствуют в системе подвесных фасадов под сайдинг.

Металлический оцинкованный каркас – это лучший выбор для устройства вентилируемого или обычного фасада из сайдинга. Конструкция прочная и долговечная. Скорее разрушится сайдинг, чем металлическая подсистема.

Источник: https://BazaFasada.ru/fasad-chastnogo-doma/obreshetka-pod-sajding-iz-metalloprofilya.html

Обрешетка под фасад - Строительный журнал Palitrabazar.ru

Обрешетки и отделка для вентилируемого фасада

Вентилируемый фасад выгодно отличается тем, что при его создании нет мокрых процессов. Конструкцию можно собирать поэтапно, с перерывами, при необходимости разобрать, переделать… Для сборки не требуется особая квалификация отделочника-штукатура. Все работы могут быть выполнены своими руками.

Для фасадной отделки собирается поднесущая конструкция – обрешетка из деревянных или металлических деталей, которая прочно закрепляется к несущей стене.

Чаще применяется податливый утеплитель минеральная вата. При этом выравнивание стены не требуется, достаточно чтобы обрешетка была сделана в одной плоскости.

Набирает популярность другой паропрозрачный утеплитель – газобетон низкой плотности. Но для устранения зазоров между ним и стеной необходима выравнивание стены и наклейка утеплителя. Газобетон отличается большей долговечностью по заявлениям производителей, но проверкой временем этот утеплитель еще не прошел.

Обрешетки для вентилируемого фасада могут быть различных конструкций. Тяжелые и долговечные панели для фасадной отделкой комплектуются металлическими обрешетками со специальными крепежными элементами, в том числе предусматривается и слой утеплителя на стене. Но чаще применяется экономичный вариант — обрешетка из сухих деревянных брусьев.

Тройная деревянная обрешетка для вентфасада

Брусья набиваются в три слоя — сначала вертикальная обрешетка, затем горизонтальная, и снова вертикальная.
Несмотря на кажущуюся громоздкость, это наиболее универсальный вариант.

Для утепления стен из плотных тяжелых материалов в нашем климате по экономической целесообразности необходим слой утеплителя толщиной 100 — 150 мм. Такую толщину набирают из плит утеплителя в 2 или 3 слоя укладки.

Типично применение плит утеплителя толщиной 50 мм. 2 слоя размещаются сначала между вертикальной обрешеткой, один слой — между горизонтальной обрешеткой. Следующая вертикальная контрообрешетка служит для формирования вентиляционного зазора над утеплителем толщиной 40 — 50 мм.

Брусья верхней вертикальной обрешетки размещаются с шагом необходимым для крепления панелей, — 30 — 80 см. Например, для винилового сайдинга, необходимо закрепление почаще, через каждые 30 — 40 см, а требуемая ширина деревянных планок — 60 – 80 мм.

Брусья нижних обрешеток устанавливаются с шагом по оптимальному размещению утеплителя, ширина плит которого обычно 60 см. Поэтому между брусами выбирается расстояние в 59 — 60 см, чтобы не допускались неплотности при установке враспор.

Размеры брусьев

Высота применяемых брусьев:
— нижняя вертикальная — 50 или 100 мм в зависимости от количества слоев утеплителя;
— горизонтальная — 50 мм, — на один слой утеплителя;
— вторая вертикальная — 35 — 50 мм по величине вент зазора.

(утеплитель может быть подобран и в соответствии с расчетом, например толщиной 80 или 120 мм, соответственно этому подбирается и высота брусьев, как рассчитать толщину утеплителя для стены )

Ширина брусьев минимальная — 40 – 50 мм. Они крепятся стальными дюбелями диаметром от 6 мм пропускаемыми сквозь брус.
Расстояние между точками закрепления по длине бруса – не более 800 мм.

Брусья первой обрешетки выравнивают в одной плоскости – по отвесу и по шнуру. При необходимости под них подкладывают кусочки фанеры.

На углах здания, на откосах окон и дверей, на различных проемах, фронтонах устанавливаются по периметру обычно более широкие прочные брусья – 80 – 100 мм.

Выбор утеплителя

Для утепления вертикальных стен должны применяться плиты минеральной ваты плотностью не менее 60 кг/м куб.
Утеплитель с плотностью более 80 кг/м куб (верхний слой утеплителя) может применяться без ветрозащитной мембраны.

Рекомендуется применять только утеплители с наивысшей паропроницаемостью даже для стен из плотных тяжелых материалов. Обычно применяется или минеральная вата или газобетон низкой плотности. Наилучшее осушение стены способствует большему сроку ее службы.

Должно обеспечиваться беспрепятственное движение воздуха над утеплителем по вентиляционному зазору снизу вверх между брусьями контробрешетки. Недопустимо выпячивание утеплителя или мебраны.

Снизу и вверху зазоры ограждаются нержавеющей пластиковой или металлической сеткой для предупреждения проникновения насекомых и грызунов.

Закрепление теплоизоляционных плит

Уложенные между обрешетками слои минеральной ваты прижимают к стене пластиковыми тарельчатыми дюбелями – от 5 шт. на метр кв.
Расклинивающиеся пластиковые дюбеля заводят в тяжелые материалы на глубину не менее 5 см, а для поризованных легких материалов применяют вкручивающиеся крепления на глубину не менее 9 см.

Ветрозащитная диффузионная мембрана применяется на минераловатных утеплителях небольшой плотности, для предупреждения продувания слоя утеплителя и разноса микроволокон. Она пристегивается степлером к брусьям и прижимается дюбелями вместе с утеплителем.

Важно соблюсти сплошность слоя утепления, не допускаются мостики холода, в том числе и на границах, в местах стыковки утеплений стены и кровли, стены и цоколя…

Упрощенные варианты деревянной обрешетки

Для утепления стен из легких поризованных материалов (газобетон, поризованная керамика…) обычно по экономической целесообразности достаточно слоя утеплителя в 3 – 7 см. Соответственно утеплитель может быть уложен в один – два слоя.

Тогда предыдущий вариант обрешетки под вентилируемый фасад может быть упрощен, — применяется только горизонтальная обрешетка, на которую набиваются вертикальные брусья обеспечивающие вент. зазор и закрепление отделки.

Горизонтальная обрешетка целесообразней, — она препятствует сползанию, смятию утеплителя, с ней можно применять менее плотные и дешевые образцы минеральной ваты.

Один ряд вертикальных брусьев

При толщине утеплителя до 100 мм можно применять самый экономичный вариант обрешетки – один ряд вертикальных брусков, которые закрепляются дюбелями сквозь них.

Но расстояние межу брусьями придется выбирать, — либо оптимальное под фасадные панели, либо по ширине цельной плиты утеплителя. Сверху на бруски набивается контрообрешетка формирующая вентиляционный зазор.

Столь высокую одинарную обрешетку рекомендуется использовать, если наружная облицовка выполняется жесткими прочными материалами, которые бы придавали жесткости всей конструкции, препятствовали бы искривлениям, которые особенно значимы при использовании брусков больших размеров. Например, к жестким фасадным панелям можно отнести профнастил, металлосайдинг, деревянную вагонку и т.п.

Брусья на подвесах

Еще вариант – установка более тонких деревянных брусьев на подвесах из оцинкованной (нержавеющей) стали. Конструкция значительно экономит деревянные материалы, но требует пробивать плиты утеплителя подвесами, которые устанавливаются на стену первыми. Шаг установки подвесов по длине бруса не более 0,8 метра. Толщина утепления – не более 100 мм.

Первый слой утеплителя обычно размещается под брусом сплошным покрытием, чем устраняются мостики холода. Второй слой чаще размещают между обрешеткой. После установки двух слоев утеплителя, которые крепятся к стене тарельчатыми дюбелями, набивается контробрешетка для вентиляционного зазора.

В данной конструкции возможно опускание обрешетки под действием веса утеплителя и наружной отделки из-за отсутствия силы трения между брусами и стеной. Рекомендуется брусья упирать внизу в цоколь или отмостку с помощью выступающих кирпичей, забуренных в цоколь арматурных прутьев….

Тем не менее, из-за своей экономичности данный вариант обрешетки под вентилируемого фасада наиболее часто используется в регионах с не слишком холодным климатом.

Панели для вентилируемого фасада — популярные варианты

Для отделки фасада чаще применяются следующие панельные материалы.
Но этот перечень не может быть полным, так как постоянно появляются новые материалы и их сочетания.

  • Виниловые и пластиковые панели. Виниловый сайдинг. Наиболее часто встречающаяся отделка фасада, которая отличается приемлемой долговечностью при скромной цене.
  • Металлический сайдинг — более дорогой и эстетичный вариант.
  • Плоский металлический лист, — вариант сайдинга, но в панельной конфигурации. Применяется металл с полимерным покрытием, долговечный надежный вариант отделки
  • Профилированный металлический лист, — профлисты с волнообразной конфигурацией, весьма популярный строительный вариант. При установке вертикально, не требуют создания вентиляционного зазора с помощью обрешетки, так как достаточно пространства для движения воздуха за счет конфигурации самого материала.

Еще отделка вентфасада

  • Композитные материалы, — например, полимер-металлические изделия…
  • Фиброцементные плотные панели, которые имитирую различную отделку, — камень, гранит, кирпич, дерево…., — относительно новые варианты отделки фасада.
  • Керамогранитные или керамические плиты, — тяжелая и недешевая отделка, с которой обычно поставляются и специальное крепление, комплект прочных направляющих с подвесами.
  • Плиты из натурального гранита,- вариант отделки натуральными материалами, закрепляемыми механически без приклейки, — наиболее не бюджетный эстетичный и долговечный вариант отделки фасада на обрешетке.

Вентилируемый фасад может быть образован и кирпичной кладкой. Подробней о создании теплых трехслойных стен

Но при этом возникают некоторые недостатки. Требуется более дорогой широкий фундамент, кирпичная кладка является неразборной, поэтому контроль за состоянием утеплителя затруднен. Сам утеплитель нужен как можно более долговечный а значит и дорогой. Но за повышенную стоимость получаем фасад из клинкерного кирпича…

Виды обрешетки под сайдинг

Дом, облицованный сайдингом, всегда имеет аккуратный и привлекательный вид. Для достижения должного эффекта недостаточно приобрести качественный и красивый сайдинг. Огромное влияние на результат оказывает выбор правильного каркаса. Хорошо сделанная обрешетка под сайдинг является одной из составляющих успеха при создании идеального фасада дома.

Всегда ли нужен монтаж обрешетки под сайдинг? Большинство мастеров, давно работающих с этим материалом, считают обустройство каркаса обязательной процедурой даже при кажущейся идеальности и ровности стен.

Монтаж сайдинга с утеплителем.

Зачем нужна обрешетка под сайдинг

Обрешетка под сайдинг выполняет следующие функции:

  • Выравнивание стен. Любые незаметные глазу неровности могут нарушить геометрию всей конструкции и создать сложности при монтаже сайдинга. Обрешетка под сайдинг нейтрализует эти проблемы;
  • Дополнительное утепление дома. Под обрешетку легко проложить утеплитель для предотвращения потерь тепла через стены здания;
  • Создание вентилируемого фасада. Обрешетка под сайдинг создает воздушный зазор между панелями сайдинга и стенами дома, при этом стены дома получают возможность «дышать»;
  • Создание прочной основы для всего фасада. Обрешетка предотвращает смещение панелей и увеличивает срок эксплуатации облицовки.
Инструкция по монтажу сайдинга около оконного проёма.

Какая бывает обрешетка под сайдинг

Совсем недавно существовало два вида обрешетки, к которым относились:

1. Профили для крепления гипсокартона

Профили для крепления гипсокартона в настоящее время используются редко, и не рекомендуются специалистами для обрешетки некоторых видов сайдинга.

2. Деревянные бруски

Широкое распространение получила деревянная обрешетка. Она выгодна с экономической точки зрения. К тому же при необходимости выравнивания фасада можно воспользоваться набором деревянных брусков разной толщины. Однако при выборе бруса необходимо учитывать несколько принципиально важных моментов. Во-первых, дерево должно быть сухим – для избежания в будущем перекоса обрешетки и всей обшивки. Во-вторых, бруски не должны различаться по длине, толщине и ширине. Перед монтажом дерево пропитывается антисептическим составом.

Сегодня появился еще один вид обрешетки:

3. Металлическая обрешетка

Универсальным и долговечным материалом стала металлическая обрешетка. Для нее используется П-образный профиль длиной 3 м и сечением 60х27 мм, изготовленный из оцинкованного металла. Профили данного размера имеют отбортовку по кромке, придающую дополнительную жесткость.

Установка обрешетки под сайдинг.

Изготовление обрешетки

Металлическую обрешетку делают из П-образного профиля. Обычно используется сечение 27х60 мм длиной 3 м. такая обрешетка обладает загнутыми кромками, придающими необходимую жесткость. Профиль на основании фиксируется подвесами – перфорированными пластинами из оцинкованной стали.

Для деревянной обрешетки обычно используются бруски размером 50х50 мм или 40х50 мм, возможно также использование нешироких досок размером 10х30 см. Установку обрешетки производят в зависимости от направления пластин сайдинга. Для горизонтальных полос обрешетка устанавливается вертикально. Вертикальное расположение сайдинга требует установления обрешетки горизонтальной. Для деревянной обрешетки из брусков шаг крепления составляет 25-30 см. Для обрешетки из досок увеличивают шаг крепления на 10 см.

Как рассчитать сайдинг.

Расчет обрешетки под сайдинг

Чтобы рассчитать обрешетку под сайдинг, можно воспользоваться разными способами:

  • Использование специальных формул;
  • Помощь онлайн-калькулятора;
  • Обращение к услугам специалистов.

При расчете расхода материала необходимо учитывать все параметры строения и множество других нюансов. Это высота и ширина поверхностей фасада, размеры оконных и дверных проемов, материал обрешетки и др.

Онлайн-калькуляторы имеются на многих специализированных порталах. Данная онлайн-услуга бесплатная и удобная.

Слои стены изнутри наружу.

Цена на материал и стоимость обрешетки

Общая стоимость работ определяется только с учетом размеров покрываемой площади, а также зависит от сложности исполнения (на это влияет архитектура здания).

Цена на обрешетку колеблется в различных регионах и даже у разных производителей. Она начинается от 75 руб/шт. Стоимость обрешетки из оцинкованных профилей обычно в 2-3 раза превышает цену обрешетки из дерева, но и срок службы металлической обрешетки сопоставим с ценой. За услуги специалистов также придется заплатить от 100 руб/кв.м.

Элементы обрешетки для сайдинга.

Как сделать обрешетку самостоятельно

Сделать обрешетку под сайдинг самостоятельно не особенно сложно. Своими руками деревянную обрешетку доступно сделать практически каждому, так что на оплате труда возможно сэкономить. При монтаже металлической обрешетки под сайдинг требуются определенные навыки. Возведение металлического каркаса нуждается в большем внимании и осторожности, так как в металлическом профиле имеется небольшое количество ребер жесткости, и сильно затянутый подвес в каком-то месте может деформировать профиль, что приводит к ослаблению всей конструкции.

Однако даже при работе с деревянной обрешеткой нужно знать некоторые особенности, чтобы работу не пришлось переделывать.

Обрешетка вокруг оконного проёма.

1. Подготовка поверхности

Перед установкой обрешетки под сайдинг (как деревянной, так и металлической) подготавливаются стены самого дома. Для этого демонтируются наличники с окон и дверей, и другие элементы, которые выступают за плоскость стены. Стены очищаются от загрязнения, закрепляются шатающиеся элементы обшивки, обрабатываются антисептическим средством.

2. Установка направляющих

Следующим шагом производится разметка стен. На выбор шага обрешетки под сайдинг оказывает влияние выбранный материал: шаг между брусьями или профилем уменьшается пропорционально увеличению плотности и тяжести панелей сайдинга. При высокой ветровой нагрузке также уменьшают шаг обрешетки.

Затем определяется направление обрешетки. При горизонтальном креплении сайдинга производят вертикальную установку обрешетки, и наоборот.

Установка горизонтального рядового сайдинга.

3. Крепление

Крепление обрешетки начинается с установки угловых брусков или профилей на обеих сторонах одной стены. Выполняется при помощи саморезов или гвоздей (на деревянные стены) либо дюпилей (на кирпичные и бетонные стены). Для проверки правильности установки используется обычный или лазерный профиль, После этого между брусками натягивают шнурок, по которому крепятся остальные бруски. Это выравнивает их в вертикальной плоскости. Увеличивают прочность каркаса из металлопрофиля дополнительно закрепленные перемычки.

4. Расстояние между стенами и обрешеткой

Расстояние от стены до обрешетки зависит от использования или неиспользования утеплителя. Каждый элемент обрешетки закрепляется ровно. Уровень позволит контролировать, чтобы расстояние между элементами обрешетки и отступ от стены были ровными и равными.

Грамотно установленная обрешетка, из какого бы материала она ни была сделана, является залогом правильного монтажа любого вида сайдинга. Выберете ли вы надежный металлический или экономный деревянный каркас, его использование и правильный монтаж сделает фасад дома привлекательным. Прислушайтесь к совету специалистов и сделайте обрешетку под сайдинг. Оцените его долговечность, универсальность, удобный монтаж, легкость утепления фасада и другие положительные свойства.

Сайдинг: видео-инструкция по монтажу

Аудио-фото-инструкция по облицовке дома сайдингом

Как правильно сделать обрешетку под сайдинг?

Облицовка сайдингом — один из самых дешевых способов внешней отделки строений, поэтому вопросом о том, как сделать обрешетку под сайдинг, задаются многие самодеятельные строители.

Каркас, к которому будут подшиваться металлические, виниловые, цементно-волокнистые или деревянные панели, предназначен не только для того, чтобы служить опорой для элементов облицовки. На него возложены и другие функции.

Обрешетка устанавливается для выравнивания стен, создания вентилируемого фасада, закладки теплоизоляции
  1. Обрешетка устанавливается, чтобы выровнять стены и скрыть другие дефекты поверхности.
  2. Между рейками обрешетки закладывается теплоизоляция, которая надежно изолирует помещения от проникновения снаружи жары и холода.
  3. Каркас создает так называемый вентилируемый фасад, дающий стенам свободно «дышать» и предотвращающий появление под сайдингом конденсата.

Требования к материалам обрешетки

Обрешетка под сайдинг может быть и деревянной, и металлической. Выбор в пользу деревянного каркаса некоторыми строителями часто делается из соображений экономии, но правильно сделать обрешетку под сайдинг, просто набив на стены первые попавшиеся деревянные бруски, не получится.

Деревянная обрешетка более экономичный вариант по сравнению с металлической

К материалу для обрешетки предъявляются довольно строгие требования:

  1. Для каркаса можно использовать бруски сечением 30 х 40, 40 х 40, 40 х 50, 50 х 50 и 50 х 60 мм. Чем тяжелее сайдинг, тем толще должны быть планки.
  2. Покупая древесину, следует выбирать наиболее прямой брус. Приобретать его нужно с некоторым запасом (при просушке некоторые бруски могут сильно деформироваться).
  3. Перед монтажом древесина должна быть как следует высушена. Ее просушку нужно вести в сухом, но не доступном для прямого солнечного света месте. Бруски не следует укладывать вплотную друг к другу. Это обеспечит свободную вентиляцию между ними.
  4. Влажность древесины не должна превышать 15%, поэтому просушка бруса должна длиться 10-15 суток.
  5. Перед монтажом бруски следует обработать антисептическими составами.
  6. Деревянная обрешетка устанавливается только в период с устоявшейся сухой и теплой погодой.

Металлическая обрешетка под сайдинг лишена недостатков деревянной, но, самостоятельно приобретая материал для каркаса, нужно помнить, что лучше всего для его строительства подходит оцинкованный профиль CD 60 толщиной 0,4-0,55 мм. Более высокими характеристиками прочности обладают рейки, оснащенные ребрами жесткости.

Под цокольную часть дома лучше делать металлическую обрешетку, так как там как правило высокая влажность

Строителям, собравшимся монтировать сайдинг своими руками, необходимо знать, что в цокольной части дома устанавливать деревянный каркас не рекомендуется, так как вблизи грунта влажность обязательно будет повышенной, и обрешетка прослужит недолго.

Монтаж обрешетки

Перед монтажом каркаса из профилей или бруса стены дома нужно очистить от загрязнений и отслаивающихся фрагментов. Следует снять наличники с окон и дверей и удалить с поверхности все выступающие конструкции. Выпирающие неровности стены следует сбить, а углубления и трещины заделать штукатуркой. После этого фасад обрабатывается антисептическим составом и грунтуется.

Строительство обрешетки для утепленного фасада

Как правильно сделать обрешетку, если фасад будет дополнительно утепляться? В этом случае придется строить из реек 2-слойную конструкцию. В обрешетку первого слоя будет закладываться утеплитель, а к смонтированной перпендикулярно ей контробрешетке будут крепиться сайдинговые панели. Крепить первый каркас лучше на П-образные подвесы: с их помощью проще построить идеальную плоскость.

Схема обрешетки для утепленного фасада

Панели для финишной облицовки фасада должны располагаться горизонтально, чтобы атмосферные осадки не попали под них. Сайдинг должен крепиться к вертикальным рейкам, поэтому профили первого слоя нужно монтировать горизонтально.

Перед установкой стартового и финишного профиля на стену нужно навесить паропроницаемую пленку. После этого к П-образным подвесам крепится планка в верхней части стенки. Подвесы в одном ряду должны быть расположены не далее 40 см друг от друга. Они крепятся к стене дюбель-гвоздями. Профиль фиксируется на подвесах саморезами с пресс-шайбами 9,5 х 3,5 мм. Деревянные бруски крепятся саморезами по дереву 3, 5 х 30 мм. Правильность монтажа стартового профиля проверяется уровнем.

Теперь к стене крепятся П-образные подвесы для нижней планки. Они устанавливаются по строительному уровню. Правильность монтажа финишного профиля проверяется отвесом. Между обеими планками следует натянуть несколько нитей, которые определят плоскость для установки остальных профилей (брусков). Расстояние между ними не должно превышать 60 см. Затем между рейками обрешетки закладывается утеплитель. К слову, его толщина должна соответствовать толщине первого слоя обрешетки.

П-образный подвес

Ее второй слой монтируется перпендикулярно первому. Перед установкой профилей утеплитель закрывается мембраной, которая крепится к обрешетке саморезами, скобами или гвоздиками. Шаг контробрешетки зависит от массы сайдинговых панелей, но он не может превышать 60 см. Правильность установки вертикальных профилей проверяется уровнем.

Нужна ли установка контробрешетки? Обязательно! Именно она обеспечит необходимый для вентиляции зазор между облицовкой и утеплителем.

Однослойная обрешетка

Если стены дома не нуждаются в дополнительном утеплении, устанавливается только вертикальная обрешетка под сайдинг. Вначале ставятся профили у углов. Их вертикальность проверяется уровнем. Между стартовой и финишной планкой натягиваются нити. Затем с шагом не более 60 см устанавливаются остальные профили. Расстояние между П-образными подвесами в каждом ряду — не более 40 см.

Дверные и оконные проемы должны быть обязательно окаймлены планками обрешетки по периметру.

К ним будут крепиться панели откосов и доборные элементы.

Следует подчеркнуть, что к строительству обрешетки под сайдинг нужно подойти со всей ответственностью. От этого будет зависеть и прочность обновленного фасада, и его внешний вид.

Обрешетки для панелей – как делается вентилируемый фасад

Оформление фасада с помощью навесных плит все более популярно. Такую конструкцию не сложно собрать своими руками, она создается без клеевых процессов, крепится дюбелями и шурупами, может возводиться почти в любую погоду, при этом конструкцию можно переделывать.

Важно, что стена в вентилируемом фасаде имеет наименьшую влажность потому, что осушается потоком воздуха, который постоянно движется снизу вверх между ней и панельной отделкой. Осушение, удаление выходящего изнутри здания пара, наиболее важно для материалов, имеющих полости внутри…

Необходимо создать устойчивую ровную обрешетку, на которой можно было бы закрепить панели на весь срок службы и разместить утеплитель, — как сделать подвеску из брусьев…

Вид утеплителя и его толщина

Для вентлируемого фасада целесообразней применять паропрозрачные утеплители, которые легко пропускают пар. Из доступных вариантов – минеральные ваты или целлюлозные (эковата).

Важно, что ватные материалы плотностью до 80 – 100 кг/м куб должны применяться с супердиффузионной мембраной. Без нее возможно движение воздуха внутри утеплителя (продувка слоя) и нивелирование теплозащитных качеств.

Полистиролы, пенобетоны и тяжелые ваты (свыше 80 кг/м куб) способны противостоять струе воздуха, поэтому с ними конструкция существенно упрощается.

  • Для стен из тяжелых материалов, как правило, нормативное сопротивление теплопередаче достигается при толщине слоя 10 см для умеренной климатической зоны и 15 см для холодных регионов.
  • Толщина слоя в 7,5 см экономически целесообразна в южных регионах и на Украине.
  • 5 см чаще требуется для доутепления стен из легких поризованных материалов или из дерева.

Как видим обрешетки должны сочетаться с разной толщиной утеплителя – от 5 до 15 см. Как их сделать дешевле…

Общие требования к обрешетке

  • Над утеплителем должен оставаться вентиляционный зазор 40 – 50 мм, открытый снизу и сверху, а доступ живности ограждается металлической сеткой.
  • Для обрешетки вентилируемого фасада применяются профили из нержавейки, или деревянные сухие брусья, чаще 50х40 мм, так как высота одного слоя утеплителя чаще 50 мм.
  • Брусья могут быть закреплены на П-образных подвесах из нержавейки, или крепиться к стене (к нижележащей обрешетке) дюбелями и шурупами. Может быть создано несколько контробрешеток для размещения всего утеплительного слоя.
  • Последняя контробрешетка делается всегда вертикальной для обеспечения движения струи снизу вверх, высота брусьев обеспечивает вент зазор, чаще 40мм, но ширина может диктоваться условиями креплений панелей и быть 40 – 70 мм.
  • Шаг брусьевв порядка 61 – 62 см – чтобы маты утеплителя 600 мм вставлялись в распор без щелей. Но последняя вертикальная контрообрешетка может устанавливаться с шагом 30 – 80 см, например, – под виниловый сайдинг чаще 400 мм по инструкции производителя.
  • Крепление деревянных брусьев чаще – «дюбель через брус» с плотным прижатием к стене или нижележащей контробрешетке. Шаг установки дюбелей 600 – 800 мм, а их диаметр – 6 – 10 мм. Для стен из поризованных материалов применяются вкручивающиеся специальные крепления с заглубением по инструкции.

Наиболее дешевый вариант обрешетки для вентилируемого фасада

Для создания вентилируемого фасада создается только одна вертикальная обрешетка, при этом брусья размещаются на подвесах на расстоянии от стены 50 — 100 мм (толщина утеплителя).

На стене закрепляются дюбелями П-образнрые или другие подвесы для брусьев с шагом не более 800 мм по вертикали, а по горизонтали – по инструкции для подвески панелей. Под обрешеткой размещается утеплительный материала толщиной обычно не более 50 мм.

Чтобы не произошло проседание брусьев (профилей) с отделкой, они нижним торцом должны упираться в выступ цоколя или в арматурные прутья, забетонированные в цоколе.

В данном варианте утеплительные маты пробиваются подвесами и дополнительно закрепляются пластиковыми зонтичными дюбелями – по 4 шт на стандартный мат, а также прижимаются к стене обрешеткой для вент зазора. Дюбеля должны углубляться не менее 60 мм в стену из тяжелых материалов и вкручиваться не менее 100 мм в поризованные материалы.

К такому же типу относятся множество фирменных разработок упрочненных металлических обрешеток на подвесах. Толщина утеплителя обычно 40 – 100 мм.

Двойная классическая обрешетка для вентилируемого фасада из деревянных брусьев

Следующий вариант обрешетки из деревянных брусьев – один слой утеплителя 50 – 100 мм в горизонтальной обрешетке, установленной на стене на дюбелях с прижатием брусьев. Так как возможна кривизна стен, брусы могут устанавливаться на подкладках из фанеры…

Последующая контробрешетка из вертикальных брусьев служит для обеспечения вент-зазора. Утеплитель прижимается к стене, крепится зонтичными дюбелями – порядка 2 – 4 шт на мат в зависимости от жесткости.

Первичная горизонтальная обрешетка лучше удерживает утеплитель, предотвращает смятие, особенно при толщине более 50 мм…

Типичная обрешетка для наружной стены в холодной зоне

Обычный вариант обрешетки вентилируемого фасада – 3 контробрешетки, — позволяет разместить утеплитель толщиной 100 – 150 мм.

  • Первая обрешетка горизонтальная, здесь укладываются 100 мм (50 мм) утеплителя и прижимается 2 зонтичными дюбелями к стене. Высота брусьев соответствующая, но они могут устанавливаться и на деревянных клиньях.
  • Второй ряд – вертикальный, враспор располагается 50 мм утеплителя, который прижимается еще 2 дюбелями на мат.
  • 3 ряд – вертикальный для формирования вентиляционного зазора.

Рассмотренные варианты могут модифицироваться в зависимости от тяжести панельных оформительных материалов. Так, на углах здания чаще устанавливаются повышенную толщину утеплительного материала, кроме того, здесь нагрузка на брусы наибольшая, соответственно применяются 50х70 мм, а также другие …

инструкция, фото и видео-уроки, цена


Виды и особенности каркасных обрешеток под сайдинг

Качественный монтаж обрешетки под сайдинг — одна из важнейших задач для домовладельца. Чем лучше она будет выполнена, тем более презентабельным будет внешний вид постройки. С помощью идеального каркаса можно скрыть практически любые изъяны стен и фронтонов, так как он служит опорой для панелей отделочного материала.

Помимо этого, обрешетка позволяет утеплить дом любым из утеплителей. Наиболее востребованы среди них минеральная вата и пенополистирол. Обрешетки для сайдинга обеспечивают и вентиляцию фасада, так как между стеной и отделочным материалом остается достаточный для проветривания зазор.

Если внешние стены постройки идеально ровные, хозяин непременно задумается о том, как сделать обрешетку под сайдинг, максимально сэкономив при этом. Такой способ есть: нужно крепить вертикальные стойки каркаса непосредственно на дом.

Технология монтажа обрешетки под сайдинг предусматривает наличие подвесов, которые позволяют укрепить стойки безупречно соблюдая горизонталь и вертикаль. В случае с ровными стенами эти детали не нужны, что позволяет сэкономить на материалах и значительно сократить длительность и трудоемкость монтажных работ.

Виды обрешеток

  • Металлические обрешетки под сайдинг. Этот тип каркаса монтируют из металлопрофиля, предназначенного для работ в ГКЛ. В качестве вертикальных стоек можно использовать любой подходящий стоечный или потолочный профиль. Но чаще всего выбирают ПП 60/27. Это связано с тем, что для его существуют направляющие ПН 28/27, которые также необходимы для качественного монтажа каркаса.
  • Деревянная обрешетка под сайдинг. Эта конструкция обойдется домовладельцу дешевле, чем металлическая, но у нее есть свои недостатки. Основной из них — подверженность древесины к деформации. Поэтому, решив выстроить такой каркас, нужно выбирать хорошо просушенные бруски. Однако, невозможно гарантировать, что и этот материал «не поведет», так как каркас будет непосредственно контактировать с окружающей средой долгие десятилетия. Поэтому у металлической обрешетки для сайдинга есть неоспоримые преимущества: она более долговечна, не гниет и не деформируется. Насекомые к ней равнодушны.


Пошаговый мастер-класс по установке обрешетки под сайдинг

ВАЖНО ЗНАТЬ! Следует отметить, что обрешетка под сайдинг может быть как вертикальной, так и горизонтальной в зависимости от варианта облицовки сайдингом. Так, например, при горизонтальной обшивке фасада сайдингом обрешетку монтируют вертикально и, наоборот, при вертикальном монтаже сайдинговых панелей.

В зависимости от того будет ли производится утепление может потребоваться контр обрешетка т. е. второстепенная решетка из металлопрофиля или деревянных реек нашиваемая поверх основной несущей подсистемы также выполненной из металлопрофильных реек или деревянных обработанных антисептическим раствором брусков закрепленных на специальных подвесах. Контр обрешетка обеспечивает необходимый зазор между облицовочной панелью и утеплителем для вентиляции воздушной массы, тем самым препятствуя образованию губительного конденсата приводящего к гниению и как следствие порче материала из которого возведено здание.

Технология монтажа металлического каркаса

Металлическая обрешетка под сайдинг выстраивается с помощью консолей, которыми служат оцинкованные подвесы для работ с металлопрофилем. Эти перфорированные пластины специалисты называют «пэшки».

Обратите внимание: Если предполагается монтаж двухъярусного каркаса (с уширением в верхней части стены), понадобятся и такие соединительные элементы, как крабы. С их помощью стыкуют вертикально уложенные планки профиля с горизонтальными.

Этапы монтажа металлической обрешетки под сайдинг

  • Работу начинают с выполнения разметки. Предварительно выясняют, какой шаг между стойками каркаса будет оптимальным. В решении этого вопроса нужно ориентироваться на ширину утеплителя, но необходимо соблюдать и одно из требований технологии устройства каркасов. Оно таково: расстояние между вертикальными планками обрешетки для сайдинга из профиля должно быть 40–60 см.
  • Маркером или мелом на стене отмечают точки установки подвесов. Профиль может быть зафиксирован несколькими крепежными элементами, но правило монтажа гласит, что их должно быть не меньше трех. Верхний и нижний подвесы должны располагаться на расстоянии 15–20 см от верхнего и нижнего края стены.

  • Для соединения металлопрофиля и подвесов используют саморезы СММ 3,5/51.
  • В нижней и верхней части стены монтируют направляющий профиль ПН 28/27. Стоит дом на склоне или ровной площадке, направляйки должны быть уложены строго горизонтально. Для их фиксации в пространстве также используют оцинкованные подвесы. Обрешетка для сайдинга из профиля должна представлять собой плоскость, установленную строго по вертикали. Поэтому правильность местоположения верхней и нижней направляющих проверят с помощью отвеса.
  • В углах дома на предварительно выбранной расстоянии от стен (как правило, оно на 0,5 см превышает толщину полотен утеплителя) устанавливают сдвоенный профиль ПП 60/27. Эта стока должна представлять собой две металлические планки, соединенные между собой под прямым углом и скрепленные саморезами СММ.
  • Вертикальные стойки устанавливают так: замеряют расстояние между верхней и нижней направляющими, вычитают из него 0,5 см на свободный ход, и отрезают профиль нужной длины. Затем один его торец заводят нижнюю направляющую, а второй — в верхнюю.
  • «Усы» подвесов должны охватывать стойку с обеих ее сторон.
  • Правильность установки профиля проверяют с помощью уровня и крепят ее в нужном положении, вкручивая саморезы в отверстия на подвесах.
  • Чтобы при движении металлопрофиля ПП 60/27 в направляющих не раздавалось скрипа, можно использовать специальные пластмассовые вкладыши, которые устанавливают под каждый торец.
  • Оконные и дверные проемы обшивают по периметру. Металлическая обрешетка для сайдинга готова.

Монтаж каркаса своими руками

Монтаж каркаса под сайдинг включает следующие основные этапы: подготовка поверхности стены, установка каркасных профилей и закрепление обрешетки.

Подготовительный этап


Расчет необходимого количества направляющих и кронштейнов для обрешетки.

Подготовка поверхности стены к облицовке сайдингом включает такие мероприятия:

  1. Снятие всех элементов, выходящих за пределы стены, в т. ч. наличников, фонарей и т.д.
  2. Устранение поврежденной штукатурки, отслаивающейся краски и других дефектов наружного стенового покрытия.
  3. Выравнивание углов дома – устранение крупных неровностей, не позволяющих установить угловой профиль строго вертикально без большого зазора; в случае сруба – отпиливание венцов, установленных с остатком; выравнивание дверных и оконных проемов.
  4. Обработка антисептическим составом деревянных элементов стены; устранение следов плесени и обработка таких участков специальным составом.
  5. Разметка стены для установки элементов обрешетки: прочерчивание соответствующих линий в виде решетки, разметка мест установки кронштейнов (подвесов).
  6. Подготовка брусьев и профилей, раскрой их по длине.

Монтаж обрешетки


Установка угловых планок и стартовой панели сайдинга.

Вид крепления обрешетки зависит от материала как стены, так и решетки. Деревянные брусья к деревянной стене могут крепиться непосредственно без применения специального крепежа. Для этого строго по предварительной разметке с помощью гвоздей или шурупов устанавливаются вначале основные элементы (вертикально или горизонтально), а затем – перемычки. В первую очередь монтируется обрешетка цокольной зоны, которая обычно выступает над основной стеной. При монтаже строго контролируется ровность образуемой поверхности с помощью уровня. Для выравнивания под брусья подкладываются прокладки нужной толщины.

Если стена бетонная или кирпичная, а также в случае металлического каркаса, крепление производится при помощи кронштейнов. Такой крепеж может быть осуществлен с использованием вышеуказанных стандартных подвесов (рис.1) или стальных уголков (Г-образный профиль). При значительной неровности стены возникает большой вынужденный зазор между стеной и каркасом. В этом случае необходимо применить прочный уголок. Схема крепления подвесами показана на рис.1.

Установка кронштейнов производится в размеченных местах. Подвес изгибается в виде буквы П с охватом бруса или профиля. Установочная площадка закрепляется на стене с помощью дюбелей, а профили крепятся с помощью саморезов. Выравнивание поверхности каркаса производится при помощи боковой перфорации подвесов. Шаг установки кронштейнов выбирается в пределах 60-80 см.

Монтаж каркасных профилей

Установка каркасных профилей начинается с закрепления стартовой планки. Она монтируется на высоте 50 мм от земли по всему периметру дома. Между торцами стартовой планки должен оставаться зазор порядка 10 мм. При установке следует учитывать крепление наружных уголков. Горизонтальность стартового элемента контролируется с помощью уровня.

Следующий шаг – установка наружных уголков по всем углам дома и софитов возле карниза. Наружные уголки должны быть выставлены строго вертикально, что проверяется с помощью отвеса. Крепление к бетонной стене производится дюбелями с шагом 70-90 см. Обязательно крепление в самой нижней и самой верхней точках.

Важным элементом каркаса является окантовка оконного проема путем установки околооконного профиля. Точность и аккуратность установки элементов вокруг окна обеспечивает весь внешний вид сайдинговой облицовки: перекошенное окно резко ухудшает общее впечатление.

Дверной проем часто бывает утоплен вглубь с образования тамбура. В этом случае сайдинговый каркас включает установку внутреннего уголка внутри тамбура. На внешний угол устанавливается околооконная планка. Сам простенок, если он не превышает 32 см и составляет более 20 см, закрывается сразу при монтаже каркаса путем установки доборной планки.

Технология монтажа деревянного каркаса

Зная, как делать обрешетку под сайдинг из металлопрофиля, можно по аналогии смонтировать деревянный каркас. Но в работе с брусками используют другие инструменты и материалы. Например, саморезы по дереву, грунтовку со свойствами антисептика, ножовку. Обрешетка для сайдинга из профиля по прочности сопоставима с деревянной, но выигрывает в долговечности.

Особенности монтажа деревянного каркаса

  • древесину необходимо обработать влагозащитным составом;
  • бруски рекомендуется выровнять с помощью рубанка или рейсмуса;
  • в монтаже не используют направляющие;
  • в верхней и нижней части стойки каркаса соединяют аналогичными брусками.

Каркас на цоколе

Сайдингом можно обшить и цоколь дома, а не только его стены и фронтоны. Причем, таким способом можно закрыть и пространство между винтовыми или бетонными сваями. Обрешетка для сайдинга в нижней части дома почти ничем не отличается от каркаса для отделки стен. Принцип монтажа и используемые материалы одинаковы, но есть и особенности.

Важно: Каждую панель для отделки цоколя крепят на 4-х вертикальных стойках.

Выбор расстояния между ними зависит от длины полотен отделочного материала и от толщины утеплителя (если таковой используется). Поскольку обрешетка дома под сайдинг на цоколе будет подвергаться большему воздействию влаги и ветров, целесообразно использовать для монтажа каркаса металлический профиль.

Таким образом, ознакомившись с этапами и особенностями монтажа каждого из видов обрешетки дома под сайдинг, можно сделать эти несложные конструкции самостоятельно, сэкономив на оплате труда профессионалам. Когда придет время ремонта внешней отделки, эти знания помогут домовладельцу выполнить его своими руками.

hvac - изоляция существующих стен токарным станком и штукатуркой, деревянным сайдингом и штукатуркой

На мой взгляд, гидроизоляция находится снаружи здания, а пароизоляция - внутри здания. Пароизоляция не должна иметь рейтинг проницаемости 1 или меньше, потому что пары, захваченные в пространстве стойки, должны иметь возможность уйти обратно к нагретой стороне (или стороне с кондиционированием воздуха летом). Влагозащитные барьеры должны иметь гораздо более высокий рейтинг проницаемости (ниже номер). Влага изнутри здания будет перемещаться наружу.После установки утеплителя влага превратится из пара в воду в точке росы и попадет в полость стены. Вот почему важно полностью заполнить полость стены, чтобы меньше воздуха (пара) превращалось в воду.

Итак, на внутренней стороне стены не должно быть пароизоляции, потому что любая влага, которая попадает в стену, требует выхода. С внешней стороны стены обязательно наличие гидроизоляции, потому что вы хотите, чтобы вода не попадала внутрь. (это не просто небольшой пар, пытающийся проникнуть в стену.)

Внешняя штукатурка может быть системой EFIS, если ее толщина составляет 2 дюйма и она должна иметь пароизоляцию. Если штукатурка, то она также должна иметь пароизоляцию, но требует проверки (возможно, 2 слоя строительной бумаги). Если «внешняя штукатурка», которую вы называете, помогает сохранить прохладу в вашем доме летом, то, вероятно, это EFIS, потому что в системе есть слой изоляционной плиты.

Я не думаю, что вы можете использовать в стене что-либо, кроме пенопласта, потому что вам нужно, чтобы изоляция шла вверх из-за диагональных связей.Однако помните, что все пространство стойки должно быть заполнено. Вам нужно будет просверлить отверстия вверху и внизу стены из-за диагональных распорок, что подводит меня к самому сложному вопросу: просверливание штукатурки или системы EFIS.

Замочить штукатурку или EFIS сложно. Штукатурка, вероятно, имеет слой металлической ткани, который будет трудно разрезать, не разорвав штукатурку на части. Ремонт штукатурки и EFIS должен выполнять профессионал. Если вы запутаетесь с исправлением этих систем, он будет протекать, и у вас будет беспорядок.Не пробуй сам.

Штукатурка токарного станка и штукатурной системы может содержать асбест. Вы можете получить комплект и отправить образец на тестирование. В случае положительного результата обязательно защитите себя и своих помощников. (Между прочим, волокна асбеста будут задерживаться в течение нескольких дней и попадут на все в комнате. Очистка включает в себя чистку всего. Используйте пластиковые тряпки и выбросьте, когда закончите. Компании, производящие асбест, используют вентиляторы в окнах, чтобы создать отрицательное давление воздуха, чтобы вы могли не разносить асбест по окрестностям.) Я рекомендую лицензированную компанию по борьбе с выбросами, если вам нужно многое удалить. Штукатурку можно залатать, но снова могут образоваться трещины. Я бы добавил слой гипсокартона 1/2 дюйма, если стойки 16 дюймов.

Кстати, не забудьте проветрить чердак, когда добавляете утеплитель чердака.

Изолировать снаружи Внутри | Building Knowledge

Хорошо изолированный дом обеспечивает ряд преимуществ, включая комфортную среду обитания, более низкие счета за электроэнергию и лучший контроль шума.К сожалению, по оценке Института изоляции, 90% домов в США не имеют надлежащей теплоизоляции.

Если вы планируете обновление или реконструкцию, требующую демонтажа гипсокартона, или, в случае старых домов, штукатурки и токарного станка, вам следует воспользоваться возможностью, чтобы посмотреть на уровни изоляции в вашем доме. Добавьте новый материал в области, где изоляция недостаточна или повреждена.

Изоляция, добавленная к наружным стенам, может повысить энергоэффективность и уменьшить внешний шум.Изоляция внутренних стен и полов помогает предотвратить попадание шума из комнаты в комнату. Это экономичный вариант звукоизоляции для прачечных, ванных комнат, спален и игровых комнат.

Не уверены, нужно ли добавить изоляцию? Эта блок-схема может помочь.

Утепленный сайдинг бывает разных цветов и профилей.

Что делать, если изоляция стен невозможна?

Тем не менее, может быть трудно добавить теплоизоляцию в существующий дом без снятия гипсокартона или штукатурки, и даже когда ваши стены полностью изолированы, часть стены все еще уязвима.Значительным источником теплопотерь в доме являются стойки, обрамляющие внешние стены. Шпильки могут составлять до 25% внешней стены. Один из способов уменьшить потерю тепла в доме из-за перекладины - это переоборудовать дом изолированным сайдингом.

Изолированный сайдинг может добавить R-value два или более ко всему внешнему виду дома.

Показатель R является мерой способности материала уменьшать тепловой поток. Чем выше значение R, тем большее термическое сопротивление имеет материал. Если вы используете более одного изоляционного материала, вы складываете R-значения материалов вместе, чтобы получить общую изоляционную способность стены.Например, если у вас есть изоляция со значением R 18 в ваших стенах и вы добавили изолированный сайдинг к внешней стороне вашего дома, значение R для ваших стен теперь будет 20.

Что такое изолированный сайдинг?

Утепленный сайдинг - это виниловый сайдинг с изоляцией из жесткого пенопласта, ламинированной или прочно прикрепленной к панели. Сайдинг со встроенной пеной увеличивает энергоэффективность вашего дома, обеспечивая дополнительный комфорт для вашего внутреннего пространства. Изолированный сайдинг также может повысить общие тепловые характеристики вашего дома, помогая снизить ежегодные расходы на отопление и охлаждение.

Каковы преимущества утепленного сайдинга?

  1. Более удобный и энергоэффективный. Изолированный сайдинг повышает энергоэффективность вашего дома за счет улучшения общих тепловых характеристик вашего дома, помогая снизить ежегодные расходы на отопление и охлаждение. Институт винилового сайдинга обнаружил, что дома, облицованные изолированным сайдингом, сообщили о повышенном R-значении от 2,0 до 2,7 при стандартных испытаниях. Кроме того, в этих домах произошло небольшое сокращение тепловых мостов и герметичности, что привело к экономии энергии от 1 до 11% по всей стране.
  2. Тише. Инновационная основа из пеноматериала снижает внешний шум, улучшая внутреннюю акустику.
  3. Долгосрочная окупаемость инвестиций. Согласно отчету о стоимости и стоимости за 2017 год журнала Remodeling , при установке изолированного сайдинга рентабельность инвестиций составила 76,4%.
  4. Улучшенная привлекательность бордюров. Обращение к бордюрам - важное соображение для покупателей дома, когда дело касается экстерьера дома. Хорошая бордюрная привлекательность может повысить стоимость вашего дома на 20%.
  5. Превосходная долговечность. Подложка из жесткого пенопласта создает прочную стену с защитой от ударов.

«R» означает сопротивление тепловому потоку. Чем выше значение R, тем выше изоляционная способность.

Какие у меня варианты дизайна?

В дополнение ко всем своим преимуществам, утепленный сайдинг предлагает такую ​​же гибкость дизайна, как и традиционный виниловый сайдинг. Например, утепленный сайдинг CertainTeed CedarBoards выпускается в 20 цветах и ​​пяти различных профилях, поэтому вы можете легко адаптировать свой дом к своему вкусу.

Сайдинг CedarBoards доступен в различных цветах, включая новый «Осенний красный».

Если вы ищете простой способ повысить общую эффективность и комфорт вашего дома, обратите внимание на утепленный сайдинг, прежде чем переезжать в свой дом.

Нужны еще идеи? Ознакомьтесь с этими советами по созданию индивидуального внешнего вида или начните работу с одним из наших инструментов цвета.

Plus, подробнее:

Curb Appeal: Вау с этим деревенским каменным забором, каменщик не требуется

Энергоэффективность: Сэкономьте 10% на счетах за отопление с помощью этого простого совета, 5 советов по улучшению энергоэффективность вашего дома

Готовы начать работу? Мы можем помочь.

Преимущества традиционного штукатурного сайдинга

Штукатурный сайдинг - сайдинг из портландцемента, песка, извести и воды. Нанесенный в три слоя на решетчатую основу, он обеспечивает прочный, прочный и цельный внешний вид дома. Некоторые преимущества лепнины включают естественную огнестойкость, долговечность и низкие эксплуатационные расходы.

Установка традиционного гипсового сайдинга

Укладка штукатурки на сетку является традиционным и наиболее распространенным методом укладки этого сайдингового материала.Он заключается в нанесении вышеупомянутой бетонной смеси на проволоку или деревянную рейку. Традиционный штукатурный сайдинг обычно имеет расширяющуюся акрилово-полимерную отделку, которая расширяется и сжимается в зависимости от погоды. Это сводит к минимуму трещины и означает, что сайдинг может легко прослужить до 50 лет, прежде чем потребуется его замена.

Новый штукатурный сайдинг

Это новая волна в области штукатурки, известная как системы наружной изоляции и отделки (EIFS). Акрилово-полимерное покрытие штукатурки на основе пенополистирола распыляется или наносится на основу из стекловолоконной сетки и изоляционного пенопласта.EIFS практически никогда не трескается, а также обеспечивает дополнительную изоляцию вашего дома. Это немного дороже, чем традиционная штукатурная отделка, и EIFS более уязвим к сильным ударам, таким как град или повреждение дятлом, чем традиционный штукатурный сайдинг.

Преимущества лепного сайдинга

Благодаря применению и материалу штукатурка является прекрасным изолятором как теплого, так и холодного воздуха. С штукатуркой на внешней стороне дешево и легко поддерживать постоянную температуру в вашем доме, независимо от того, что ртуть показывает на улице.Его энергоэффективность - одна из основных причин, по которой штукатурка является таким популярным выбором сайдинга в районах с экстремальной жарой, таких как юго-запад Америки. И с точки зрения дизайна, вы не можете превзойти внешний вид хорошей лепнины. Гладкий, традиционный юго-западный вид штукатурки в качестве сайдинга трудно превзойти. Добавьте к этому тот факт, что вы можете добавить окраску к своим цементным покрытиям, художественные рисунки, вырезанные на цементных покрытиях, а также мозаику и фрески на штукатурных стенах до высыхания цемента, и штукатурка может легко превратиться в одну из самых креативных и инновационные применения сайдинга на рынке.

Готовы начать облицовку штукатуркой?
Найди профессионалов

Поговорите с подрядчиком по облицовке штукатуркой

Штукатурный сайдинг можно использовать как самодельный сайдинг, но это один из самых трудоемких, изнурительных и трудоемких проектов сайдинга, которые может выполнить домовладелец. Только по этой причине большинство домовладельцев предпочитают нанимать подрядчика по сайдингу, имеющего опыт в применении штукатурки, чтобы сделать за них работу. А опытный подрядчик с хорошей бригадой может за несколько недель сделать то, что домовладельцу потребуется несколько месяцев, чтобы сделать самостоятельно.Поговорите с опытным подрядчиком, если вы считаете, что штукатурка - это материал для сайдинга, который вы искали для своего дома.

Как изоляция может отслоить краску

Проблемы с покраской деревянных обшивок не новость. Но в последние годы возросло количество жалоб на дома, переоборудованные с помощью утеплителя. Проблемы возникли с различными видами изоляции боковин: целлюлозой, стекловолокном, триполимерной пеной и другими.

Подобные проблемы возникали и в новых домах, где деревянный сайдинг укладывается поверх жесткого пенопласта.В некоторых из этих домов не только отслаивается краска, но и сам сайдинг коробится, деформируется, раскалывается, а в некоторых случаях отваливается от стен.

Имейте в виду, что есть, конечно, тысячи старых домов с новой изоляцией без каких-либо проблем, а также тысячи новых домов с изоляционной обшивкой и без проблем. Так почему же у одних домов серьезные проблемы, а у других все в порядке? Оказывается, все эти проблемы (и не проблемы) связаны между собой.

Что мы видели

Я стал непосредственным участником этой проблемы, когда исследовал дома с повышенной атмосферой в Кливленде, штат Огайо, вместе с исследователями из Центра жилищных ресурсов. Мы изучили 150 проблемных домов, выявленных в результате опроса общественного радио. После многочисленных посещений объекта и некоторых подробных исследований стен - где были удалены сайдинг, обшивка и изоляция - мы обнаружили четыре типа проблем и одну группу домов без проблем.

Мы определили пять категорий:

1. Дома с обильно отслаивающейся и пузырящейся краской на южной и западной стороне фасада. Эти дома также были покрыты плесенью и плесенью на внешней стороне.Дома, как правило, были возрастом от 15 до 30 лет, и у них не было проблем с сайдингом, пока их не утеплили год или два назад. Не имело значения, была ли изоляция выдувной целлюлозой или выдувным стекловолокном. Типичной конструкцией стен был деревянный сайдинг над пропитанной асфальтом строительной бумагой и древесноволокнистой плитой, пропитанной асфальтом. Внутри некоторых домов был гипсокартон на фольгированной основе, а в других - обычный гипсокартон. (См. Раздел стены 1. )

2. Дома с обильно отслаивающейся краской на внутренней поверхности южных стен. Этим домам было от 50 до 60 лет, и проблемы возникли в течение одного-двух лет после того, как боковая стена была заполнена изоляцией. Типичной конструкцией стен был деревянный сайдинг прямо на стойках, покрытый внутренней отделкой из деревянных реек и штукатурки. (Секция стены 2.)

3. Дома с незначительными шелушениями, пузырями, плесенью и грибком на северной и восточной стороне сайдинга. Этим домам было от 20 до 40 лет, и они не имели проблем с сайдингом в течение одного-двух лет после утепления.Стены были облицованы деревянной обшивкой поверх непропитанной войлочной строительной бумаги и древесноволокнистой плиты толщиной 1/2 дюйма (некоторые с пропиткой асфальтом, некоторые без пропитки). Внутри был стандартный гипсокартон без подложки. (Секция стены 3.)

4. Дома, у которых не было проблем с облицовкой или краской ни с одной стороны до или после утепления боковин. Эти дома были построены от 30 до 50 лет и имели деревянную обшивку поверх непропитанной строительной бумаги поверх обшивки из грубо спиленных досок. Внутренняя отделка - обрешетка и штукатурка.(Секция стены 4.)

5. Новые дома одного или двух лет с отслаивающейся и пузырящейся краской, а также обшивкой и раскалыванием сайдинга, преимущественно на юге и западе. Конструкция представляла собой деревянный сайдинг непосредственно поверх облицовки изоциануратной фольгой или экструдированного полистирола. Изоляционная оболочка была прибита к шпилькам 2х4 или 2х6, которые были покрыты изнутри полиуретаном толщиной 4 или 6 мил под гипсокартоном толщиной 1/2 дюйма. Полости стоек были изолированы стекловолокном.Между сайдингом и жесткой изоляцией в некоторых домах использовалась пропитанная строительная бумага, а в некоторых - Tyvek, хотя в большинстве не было бумаги. (Секция стены 5.)

Хотя краска отслаивалась, а сайдинг был мокрым на западной стороне дома категории 1, автор обнаружил, что гвоздики и целлюлозная изоляция высохли. На той же стене тыльная сторона обшивки была мокрой и покрытой плесенью. Причина этих сложных проблем: снижение возможности высыхания из-за модернизации изоляции.

В каждом случае, который мы исследовали, мы обнаружили влагу или признаки влаги между нахлестами горизонтального сайдинга и / или между сайдингом и обшивкой. Кроме того, во всех случаях изоляция полостей и полости были сухими, независимо от типа изоляции.

В Категории 1 проблемы с влажностью были самыми тяжелыми. Гвозди в обшивке и сайдинге часто сильно ржавели, а внешняя поверхность ДВП и обратная сторона сайдинга часто пропитывались, покрывались плесенью или гнили.Однако часть гвоздей внутри шпилек была в порядке, как и внутренние поверхности обшивки из ДВП.

В Категории 2 не было обшивки, а между нахлестами сайдинга была небольшая непостоянная влажность. В Категории 3 симптомы были аналогичны симптомам в Категории 1, но в гораздо меньшей степени.

В категории 4, у той, которая без проблем, на коленях были обнаружены только следы влаги. На грубо пропиленной обшивке не было видимой влаги.

В Категории 5 влага концентрировалась между сайдингом и изоляционной обшивкой.Внешняя поверхность сайдинга была в целом сухой, но задняя часть была либо влажной, либо с признаками мокрой. Полости в стенах и изоляция из стекловолокна были сухими.

Почему это произошло

Как мы можем объяснить эти пять категорий? Было ясно, что в каждом случае были задействованы изоляция и влага. Но поступала ли влага изнутри здания или снаружи? И почему влага стала проблемой только после того, как была добавлена ​​изоляция?

За исключением категории 5 (где влажность явно поступала извне), мы не могли сказать, сколько влаги поступило изнутри, а не снаружи.Но мы знали, что вопреки распространенному мнению, по крайней мере, часть влаги поступала извне. (Следовательно, следование общепринятым советам по устранению внутренних источников влаги само по себе не решит проблему.)

Внешним источником влаги был дождь. Дождь попадает между нахлестами сайдинга с помощью ветра и капиллярного всасывания там, где обшивка нахлынула. Оказавшись между нахлестами, влага устремляется внутрь к оболочке или наружу к краске, в зависимости от движущих сил.

Влага, которая скапливается за сайдингом, проникает в сайдинг ночью, потому что сайдинг является самым холодным компонентом стены. Ночью сайдинг также собирает влагу из воздуха из-за его повышенной относительной влажности.

В течение дня солнечное излучение сушит сайдинг двумя способами. Он испарит часть влаги снаружи. Но он будет вытеснять большую часть влаги через заднюю часть сайдинга в стену (за счет повышения температуры сайдинга и, следовательно, его давления пара).

Когда источником влаги является интерьер дома, влага попадает в полость стены за счет утечки и диффузии воздуха. Попав внутрь стены, влага будет конденсироваться на любой поверхности ниже точки росы, даже если она очень проницаема, как Тайвек. Количество накопленной влаги во многом зависит от того, как быстро влага испаряется с этой поверхности. В общем, чем ниже температура поверхности, тем больше влаги будет на ней, потому что испарение будет медленнее.

Поскольку добавление изоляции в полость стены снижает температуру внешней стороны стены, это увеличивает конденсацию там.Что еще более важно, это снижает «потенциал высыхания» внешней стороны стены как за счет охлаждения, так и за счет уменьшения потока воздуха в стене. Следовательно, изолированные стены склонны собирать больше воды внутри и вокруг обшивки, строительной бумаги и сайдинга.

Корпус первый. В Категории 1, до изоляции, влага всегда проникала в стены как из внутренних, так и из внешних источников. Независимо от источника, влага накапливалась к внешней стороне стены, но высыхала снаружи до того, как возникли проблемы.

Однако после того, как была добавлена ​​изоляция, потенциал высыхания снизился настолько, что вызвать проблемы с окраской. Хуже всего было на юге и западе из-за воздействия солнечной радиации. Хотя солнце сушило внешнюю поверхность сайдинга, оно также отводило влагу обратно в пропитанную асфальтом обшивку, где она хранилась. Ночью, когда паровой двигатель меняет направление, влага конденсируется в пустотах за краской - и на следующий день, когда солнце нагревает поверхность, разрушается пленка краски. Солнце помогло создать пустоты, в первую очередь, многократно растягивая и сжимая дерево и краску.

Случай второй. По сути дела обстоят так же с категорией 2, за исключением того, что когда солнце выталкивало влагу внутрь с тыльной стороны сайдинга, не было пропитанной бумаги или ДВП, которые замедляли бы и удерживали ее. Таким образом, влага беспрепятственно проходила сквозь стену и вызвала проблемы с краской внутри.

Случай третий. В Категории 3 критическим отличием были непропитанные строительная бумага и оболочка.Поскольку эти материалы достаточно проницаемы, влага на юге и западе проникала в стену достаточно глубоко, чтобы на внешней стороне не было проблем с покраской. Однако недостаток солнца на севере - и в некоторой степени на востоке - позволил накопиться достаточному количеству влаги, чтобы вызвать небольшие проблемы с плесенью и краской.

Корпус четвертый. Обшивка из грубой древесины категории 4 предохраняла дома от проблем благодаря своей проницаемости и способности удерживать влагу. Вода легко мигрировала в стену под действием солнечного излучения и надежно хранилась в обшивке, вдали от задней части сайдинга.

Накоплено недостаточно влаги, чтобы вызвать проблемы в стеновой системе. Кроме того, когда градиент пара изменялся в течение ночи, влага снова перемещалась наружу. В каждом цикле туда и обратно часть воды рассеивается наружу, в конечном итоге высушивая стену. Та же динамика применяется к Категории 3.

Случай пятый. В зданиях с непроницаемой пеной обшивкой источником влаги должен был быть внешний вид - дождь и капиллярные эффекты. Поскольку вода не могла проникнуть в стену, она смачивала тыльную сторону сайдинга.Когда солнце нагревает внешнюю поверхность и пытается загнать влагу внутрь, неравномерное высыхание приводит к образованию банок и другим проблемам. Кроме того, изолирующий эффект стены охлаждает внешний вид, тем самым снижая его способность к высыханию.

При укладке деревянного сайдинга поверх пенопластовой обшивки используйте планки для обшивки. Воздушное пространство за сайдингом важно по сравнению с непроницаемой обшивкой, но также может значительно увеличить срок службы краски и сайдинга по сравнению со стандартной обшивкой. Когда изоляция вдувается в существующие полости стены, проблем с покраской можно избежать, забивая пластиковые клинья между нахлестами сайдинга на каждой стойке.Разделение способствует дренажу и сушке и предотвращает капиллярное всасывание воды в область нахлеста. Двойное забивание гвоздями с круглой головкой - традиционное решение, позволяющее сайдингу дышать.

И ответ ...

Поскольку изоляция стен никуда не денется, во избежание проблем мы должны учитывать ее влияние на потенциал высыхания и компенсировать его. Один из наиболее эффективных подходов - переставить компоненты стены, чтобы способствовать высыханию путем испарения, циркуляции воздуха, дренажа и разрывов капилляров (чтобы влага не втягивалась и не удерживалась капиллярными силами).

В новостройках это можно сделать, установив деревянный сайдинг поверх планок опалубки. Это важно по сравнению с непроницаемой обшивкой, но также может значительно увеличить срок службы краски и сайдинга по сравнению со стандартной обшивкой.

При модернизации установите пластиковые клинья для разделения нахлестов сайдинга после установки выдувной изоляции. Разделение способствует дренажу конденсированной воды и сушке за счет циркуляции воздуха и создает разрыв капилляров. Клинья должны заходить на каждую шпильку, чтобы образовался непрерывный зазор.На сегодняшний день у нас не было никаких проблем с насекомыми с этими клиньями, что было проблемой. Возможно, более сухой сайдинг менее привлекателен для этих существ.

Традиционное решение проблемы - двойное прибивание сайдинга с помощью гвоздей с круглой головкой (см. Иллюстрацию). Выступы круглых головок выполняют ту же функцию, что и клинья.

Современное решение, которое не работает, - это установка небольших форточок через сайдинг и обшивку. Это способствует попаданию дождя и утечке бытового воздуха, усугубляя проблемы, а не уменьшая их.

Другая распространенная рекомендация - обратная грунтовка - не поможет, если она не сочетается с воздушным зазором. И в этом случае, вероятно, в этом нет необходимости.

Использование паропроницаемой латексной краски на внешней стороне может помочь уменьшить шелушение. Но ни одна краска не является достаточно проницаемой, гибкой и долговечной, чтобы противостоять напряжениям, обсуждаемым в этой статье.

Таким образом, основная проблема, вызванная модернизацией изоляции и изолирующей оболочки, - это сниженный потенциал сушки. Оказывается, неважно, находится ли источник влаги внутри или снаружи.Обработка такая же: увеличьте сушку сайдинга за счет увеличения дренажа, циркуляции воздуха и разрывов капилляров в сайдинге.

Изолированный виниловый сайдинг Плюсы и минусы

Утепленный виниловый сайдинг - это стандартный виниловый сайдинг с подкладкой из твердого пенопласта. Заполняя пустоты за ступенчатым профилем сайдинга, изоляция делает весь материал более жестким и более устойчивым к деформации и деформации, чем обычный виниловый сайдинг.Изоляция также добавляет сайдингу некоторую R-ценность или изоляционные качества. Эти преимущества делают изоляционный винил простым и целесообразным обновлением до обычного винила, но при использовании изолированного винила значительно возрастает стоимость, и многие строители и домовладельцы сомневаются в том, стоит ли того наценка.

Как делают утепленный виниловый сайдинг

Изолированный виниловый сайдинг имеет внешнюю обшивку из поливинилхлорида или ПВХ, как и стандартный виниловый сайдинг. За этой обшивкой находится слой пенополистирола (EPS), который подогнан под ступенчатый профиль винила.Изоляция приклеивается на место для постоянного соединения. Задняя сторона утеплителя плоская, поэтому сайдинг устанавливается заподлицо с обшивкой внешней стены дома. Сама изоляция может иметь толщину до 1,25 дюйма в самом толстом месте, но из-за ступенчатого профиля большая часть изоляции тоньше. Нижний край изоляции имеет такую ​​форму, чтобы входить в верхний край сайдинга, расположенного ниже, так что части перекрываются. Утепленный виниловый сайдинг крепится гвоздями, как и стандартный виниловый.

Преимущества изолированного винилового сайдинга

Основное преимущество изолированного винила - это не то, чего ожидает большинство людей. То есть дело не в том, что изоляция делает дом намного более энергоэффективным. Изоляция действительно добавляет некоторой R-ценности стене, но лишь в незначительной степени, обычно оцениваемой от R-2 до R-2,7. Производители часто заявляют о значительном сокращении теплового моста, когда дома имеют виниловый сайдинг. Тепловые мосты позволяют теплу уходить из дома через неизолированные материалы, такие как стенные шпильки и фанерная обшивка.Однако существует мало доказательств того, что изоляционный винил значительно уменьшает тепловые мосты в домах со стандартной изоляцией стен.

Другие преимущества изолированного винила менее спорны. А именно, изоляция укрепляет сайдинг, благодаря чему он выглядит и ощущается более прочным. Неизолированный винил иногда называют «полым винилом» из-за полых пространств за виниловой пленкой. Материал достаточно гибкий и легко укладывается в любую волнистость плоскости стены. Стандартный винил также легко вдавливается при нажатии, а швы между панелями могут даже трещать на ветру.Все эти условия значительно уменьшаются или устраняются с помощью изолированного винила. Изоляция помогает перекрыть контуры конструкции стены и придает сайдингу - угловой отделке и другим кромочным материалам - прочность, которой не хватает стандартному винилу.

Недостатки утепленного винилового сайдинга

Главный недостаток утепленного винила - его относительно высокая стоимость. Добавление теплоизоляции к задней части винилового сайдинга может повысить стоимость на 20-50%. Установка изоляционного винила аналогична установке стандартного винила, поэтому нет причин, по которым затраты на рабочую силу должны быть значительно выше при использовании изолированного винила. Однако важно использовать монтажника, имеющего опыт работы с утепленным сайдингом. Преимущества изолированного винила, включая дополнительные тепловые характеристики и улучшенный внешний вид, зависят от точной установки, позволяющей устранить зазоры в изоляционной основе. Неправильная установка может ухудшить изоляционные свойства и общий вид готового продукта.

Title 24 и сплошная изоляция с прикреплением планки. Требования NFPA

ЧТО ТАКОЕ РАЗДЕЛ 24, Сплошная изоляция и NFPA 285


Для пояснения Раздела 24 «Сплошная изоляция стен и потолков» были разработаны энергетические нормы для сокращения расточительного и ненужного потребления энергии во вновь построенных и существующих зданиях.Непрерывная изоляция определяется следующим образом. «Изоляция, которая проходит через все элементы конструкции без тепловых мостов, кроме креплений и отверстий для обслуживания. Он устанавливается внутри, снаружи или является неотъемлемой частью любой непрозрачной поверхности ограждающей конструкции ». NFPA 285 - это стандарт испытаний на огнестойкость, который измеряет характеристики воспламеняемости современных сборок наружных стен как жилых, так и нежилых зданий.

Что это означает для меня и как мне выполнить требования Раздела 24 и непрерывной изоляции?

В результате здания, разрешенные 1 января 2020 г. или позднее, должны соответствовать Стандартам 2019 г. для использования раздела 24 и непрерывной изоляции.Потому что жилые и нежилые дома. Следовательно, здания, разрешенные 1 января 2020 г. или позднее, должны соответствовать Стандартам 2019 г.

ЧТО ДЕЛАЕТ НЕПРЕРЫВНУЮ ИЗОЛЯЦИЮ?

Потому что непрерывная изоляция может выполнять несколько важных функций в высокоэффективной стеновой системе, включая непрерывную теплоизоляцию, контроль паров влаги, водостойкий барьер и воздушный барьер.

ЧТО ТАКОЕ НЕПРЕРЫВНАЯ ИЗОЛЯЦИЯ

Непрерывная изоляция определяется как «непрерывная изоляция по всем элементам конструкции без тепловых мостов, кроме крепежных элементов и служебных отверстий. Также он устанавливается внутри, снаружи или является неотъемлемой частью любой непрозрачной поверхности ограждающей конструкции ».

Поскольку национальные модельные энергетические кодексы продвигают наш подход к строительству наружных стен коммерческих и жилых помещений, делая упор на использовании систем непрерывной изоляции, которые обеспечивают непрерывный слой изоляции по всей стене, а не только в полостях стены. Кроме того, специалисты по строительной науке уже некоторое время знают, что непрерывная изоляция - очень эффективный способ изолировать ограждающие конструкции здания для экономии энергии.Кроме того, современные строительные нормы и правила применяют эти знания на практике. Например, ниже перечислены различные методы.

Общие области применения непрерывной изоляции: Применение кирпича Применение металлических панелей

Также

Atlas и Brand X MetalsAtlas и Brand X MetalsDIAMOND <> FURR® PAT.

Непрерывная изоляция может использоваться с различными системами стеновых конструкций и облицовочными материалами, такими как цементная плита, штукатурка из гипса / портландцемента, деревянное полотно, кирпичный шпон, камень, DIAMOND <> FURR® PAT. - Минеральная вата, CMU, заливка бетона и виниловый сайдинг. Кроме того, сплошная изоляция может быть размещена на внутренней или внешней стороне стены с должным учетом требований правил контроля паров влаги в зависимости от климата. Например, обычно размещают непрерывную изоляцию на внутренней стороне фундаментных стен, а также на каменных стенах выше уровня, что считается типичной практикой в ​​Калифорнии, где внешняя поверхность каменной стены покрывается штукатуркой или штукатуркой.Наконец, можно использовать только непрерывную изоляцию для соответствия энергетическому кодексу без какой-либо изоляции полости для окончательной конструкции «теплой стены».

* ASHRAE 90.1-2007, Энергетический стандарт для зданий, кроме малоэтажных жилых домов, американский Общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., Атланта, Джорджия

Эти возможности обеспечивают следующие преимущества:

Снижение риска конденсации воды и проникновения влаги.
Еще одно преимущество непрерывной изоляции - это очень влагостойкая система, которая защищает тепловые и структурные характеристики здания.

Сниженная инфильтрация воздуха и взрывозащищенная фильтрация
Кроме того, сплошная изоляция с проклеенными или герметичными стыками ограничивает движение воздуха через стену, помогая еще больше снизить потери тепла в здании.

Снижение эксплуатационных расходов
Кроме того, непрерывная изоляция сводит к минимуму потери энергии и тепла, повышая энергоэффективность здания и снижая ежемесячные эксплуатационные расходы.

Стабильность размеров
В результате полиизоизоляция имеет превосходную стабильность размеров и соответствует требованиям стандарта ASTM C1289 для облицованных жестких ячеистых теплоизоляционных плит из полиизоцианурата.

Повышенные тепловые характеристики
Непрерывная изоляция устанавливается поверх стоек, обеспечивая непрерывный тепловой барьер - устраняя потери тепла, увеличивая общие тепловые характеристики стеновой конструкции и здания.

Эффективная установка
При использовании в качестве многофункциональной оболочки сплошная изоляция может упростить шаги по созданию конструкции стены, соответствующей нормам.

ПОЧЕМУ НЕОБХОДИМА НЕПРЕРЫВНАЯ ИЗОЛЯЦИЯ

Как показано выше, для получения стеновых конструкций с высокими эксплуатационными характеристиками необходима непрерывная изоляция.Что еще более важно, он будет все больше и больше необходим для соблюдения энергетического кодекса (см. Диаграммы IECC ниже) в соответствии с мандатом всех штатов, которые приняли федеральные фонды экономического стимулирования. Поскольку в новых национальных, государственных и местных энергетических кодексах по-прежнему делается больший упор на энергосбережение, разработчики кодов и эксперты обращаются к более широкому использованию непрерывной изоляции из-за ее известной способности сокращать тепловые мосты и повышать энергоэффективность при разумных начальных затратах, одновременно обеспечивая окупаемость эксплуатационных расходов за счет снижения счетов за электроэнергию.

Требования современного энергетического кодекса для утепления стен сплошной изоляцией: КЛИМАТИЧЕСКАЯ ЗОНА США КЛИМАТИЧЕСКАЯ ЗОНА США

Примечания к рисунку:
1. IECC = Международный кодекс энергосбережения, опубликованный Международным советом по кодам, Inc. Обратитесь к ASHRAE 90.1 для получения альтернативных значений R для стен, соответствующих нормам.
2. Значения R стены показаны только как изоляция полости или как XX + X, где первое число - это значение R изоляции полости, а второе - для непрерывной изоляции.R-значения «ci» непрерывной изоляции показаны выше.
3. Значения R для коммерческих стен основаны на всех группах использования в коммерческих зданиях, за исключением R (жилые), для которых может потребоваться дополнительная непрерывная изоляция, значение R в зависимости от климатической зоны.
4. См. Карту климатических зон на следующей странице для получения информации о географической протяженности климатических зон, перечисленных выше.
5. Если использовать изоляцию из войлока вместо сплошной изоляции, для здания потребуется конструкция 2 × 6.

Наконец-то догнали…

Добровольные программы повышения энергоэффективности, такие как программа EPA EnergyStar, в течение некоторого времени поощряли и поощряли использование непрерывной изоляции.Модельные строительные и энергетические нормы, наконец, догоняют эту передовую практику изоляции стен.

КАРТА КЛИМАТИЧЕСКИХ ЗОН США КАРТА КЛИМАТИЧЕСКИХ ЗОН США

ПОЧЕМУ ВЫБРАТЬ НЕПРЕРЫВНУЮ ИЗОЛЯЦИЮ POLYISO

Потому что не все материалы непрерывной изоляции одинаковы. Например, следующие два момента демонстрируют превосходную ценность полиизоциануратной изоляции для непрерывной изоляции конструкций наружных стен:

Наивысшее значение R в классе
Polyiso обеспечивает высокое значение R на дюйм по сравнению с другими типами непрерывной изоляции. Потому что это означает большую экономию энергии и / или большую управляемую толщину стенок. Кроме того, более тонкие, энергоэффективные стены с использованием непрерывной изоляции из полиизо создают более полезную площадь пола в пределах площади здания. Также облицовочные материалы укладываются поверх непрерывных изоляционных материалов с более тонкими профилями, такими как полиизо. Следовательно, есть большая выгода от полиизоциануратной непрерывной изоляционной обшивки стен.

Сопротивление ветровому давлению в соответствии с нормами
Промышленные испытания пенопласта * на соответствие нормам в независимой лаборатории показали, что непрерывная изоляция из полиизоцианурата обеспечивает соответствующую нормам устойчивость к давлению ветра для обшивки наружных стен.

Стена, влагостойкая конструкция, гибкость
, кроме того, Polyiso доступен с различными типами облицовки, чтобы обеспечить водостойкие барьерные характеристики или проницаемость для водяного пара в соответствии с требованиями климата или конструктивных предпочтений стен.

Соответствует испытанию на огнестойкость
Полиизо, термореактивный материал, остается неповрежденным во время воздействия огня в соответствии с ASTM E84 или «туннельным испытанием». Он образует защитный слой угля и остается на месте во время этого испытания, тем самым отвечая всем требованиям строительных норм и внося свой вклад в пожаробезопасность здания.Также для получения дополнительной информации о характеристиках полиизо при испытаниях на огнестойкость обратитесь к разделу «Технические бюллетени» на сайте polyiso.org.

Заключение

Хотя не все сплошные изоляционные материалы одинаковы, они обладают множеством преимуществ по сравнению с другими типами обшивки стен. Наконец, для получения дополнительной информации о преимуществах непрерывной изоляции по сравнению с другими вариантами обшивки стен с прерывистой изоляцией см. «Обзор вариантов обшивки стен: значение пенопласта как настенного покрытия».”*

Также ссылка и исследование

* http: //www. foamsheathing.org/ (17.04.2011)

* http: //www.foamsheathing.org/tech_info/OverviewofWallSheathingOptions.pdf? PHPSESSID = 5a3ak3njtrrqgtiuef6t77h0k0 (15.06.2011)

https://www.rmax.com/why-polyiso-continuous-insulation. N.D

https://www.dryvit.com/fileshare/doc/architect/White_Papers_CA_energycode.pdf. N.D

Авторы: Алеа Герман (Davis Energy Group) http: // title24stakeholder.ru / wp-content / uploads / 2017/09/2019-T24-CASE-Report_HPW_Final_September-2017.pdf

https://ww2.energy.ca.gov/2015publications/CEC-400-2015-037/CEC-400-2015-037-CMF.pdf. N.D

https://www.generalinsulation.com/wp-content/uploads/2015/12/NFPA_285_Compliant_Wall_Assemblies.pdf. N.D

Как утеплить наружные стены

Вы делаете все самостоятельно и хотите научиться утеплять наружные стены для вашего нового или модернизированного строительного проекта? Изоляция из пенополистирола InSoFast из пенополистирола экономична, устойчива к атмосферным воздействиям, быстро и легко монтируется и упрощает непрерывную внешнюю изоляцию.

InSoFast - это спроектированная непрерывная термостойкая изоляция в виде соединяющихся панелей. Панели из вспененного пенополистирола с закрытыми ячейками, полученные литьем под давлением, могут применяться универсально для любых внутренних или внешних стеновых конструкций.

InSoFast Наружная изоляция

Панель InSoFast EXe 2.5 представляет собой сборку погодного экрана со сплошной изоляцией (CI) R-10, которая оптимизирована для наружного использования и обеспечивает максимальную энергоэффективность и контроль влажности. R-value превосходит традиционно оформленные стены из войлока R-15.

Панели EXe 2.5 толщиной 2 ½ дюйма имеют спроектированные с двух сторон дренажные каналы, которые обеспечивают разнонаправленный поток воздуха и помогают предотвратить проникновение влаги в стенную сборку, обеспечивая дренаж и воздухопроницаемость в простой и простой в установке системе.

Панели

InSoFast могут быть установлены поверх существующего атмосферостойкого барьера или домашнего покрытия. Они служат в качестве вторичного атмосферостойкого барьера, который хорошо подходит для поглощающей облицовки, такой как штукатурка или камень, и обеспечивают столь необходимый разрыв капилляров в стенах и обшивке из дерева.

При модернизации старой конструкции вам не придется удалять существующий деревянный сайдинг или обрезные доски, и вы можете инкапсулировать старый сайдинг с использованием свинцовой краски вместо того, чтобы тратить время, энергию и средства на борьбу с загрязнением.

Панели

InSoFast идеально подходят в качестве дренажных и сухих изоляционных плит для использования под традиционной штукатуркой и тонким шпоном. В панелях используются края шпунтов и канавок, чтобы обеспечить гладкую сплошную изоляционную основу, а также встроенные шпильки для крепления планки.Панель InSoFast имеет дренажные каналы, которые мигают для слива основной воды.

Сайдинг может быть прикреплен непосредственно к встроенному каркасу панели. Полипропиленовые пластиковые шпильки имеют такую ​​же конструктивную прочность, что и стальные шпильки 20-го калибра, но, в отличие от металла, не проводят тепло и не нарушают теплоизоляцию дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
