Нужно ли утеплять фундамент дома без подвала и зачем это делать
Содержание статьи
- 1 Необходимость утепления, если нет подвала
- 1.1 Дом постоянного проживания
- 1.2 Садовый дом без отопления
- 1.3 Периодический обогрев дачи
- 1.4 Теплая отмостка
Конкретных рекомендаций, нужно ли утеплять фундамент коттеджа в отсутствие цокольного этажа, нет в нормативной документации СП или ТСН. Однако даже если в здании нет подвала, железобетонная конструкция представляет собой гигантский мостик холода. Чтобы исключить теплопотери, снизить расходы на обогрев и исключить силы морозного вспучивания, следует изготовить вертикальную и горизонтальную теплоизоляцию в обязательном порядке.
При проектировании и возведении ленточного малозаглубленного фундамента ориентируются на нормативы СП 50-101. В МЗЛФ подвала нет в принципе, зато строительные правила разрешают реализацию проекта, только если соблюдены мероприятия, обеспечивающие снижение вспучивания:
- кольцевой дренаж по периметру;
- замена грунта под подошвой ленты нерудным материалом;
- обратная засыпка пазух щебнем и песком.
Однако даже в этом случае указанные технологии решают проблему частично – не дают пучинистым грунтам насытиться влагой. Поэтому в нормах ТСН МФ-97 рекомендуется утепление отмостки дома горизонтальным слоем пенополистирола шириной 60 – 120 см по периметру на глубине 30 – 40 см.

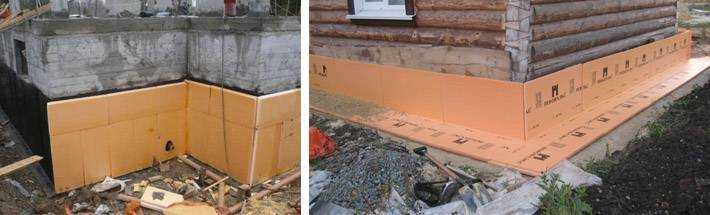

Для всех этих операций строительного цикла обеспечивается доступ к боковым граням ленты МЗЛФ. Поэтому на этапе котлована можно без проблем оклеить наружные грани экструдированным пенополистиролом высокой плотности. Он решает несколько задач:
- ликвидирует мостик холода – полы становятся теплее, снижаются теплопотери;
- защищает гидроизоляцию – от возможных касательных усилий вспучивания;
- предотвращает промерзание бетона – если гидроизоляции нет или она нарушена, конструкционный материал впитает почвенную влагу, которая при замерзании увеличивается в объеме на 9%, приводя к раскрытию микротрещин в структуре фундамента.
Внимание! С учетом вышесказанного, наружное утепление позволяет повысить ресурс ленточного фундамента на 30 – 40%, независимо от наличия подвального этажа.
Дом постоянного проживания
При постоянном отоплении, даже если здание не имеет подвала, существует несколько вариантов:
- пол по грунту поверх утеплителя – листы экструдированного пенополистирола высокой плотности (ЭППС) полностью ликвидируют теплопотери, земля под коттеджем может промерзнуть сквозь неутепленный фундамент и цоколь, являющиеся мостиками холода;
- пол по грунту без теплоизоляции – теплопотери здания через перекрытие максимальные, земля под домом замерзнуть не может;
- перекрытие по балкам – между черновым и чистовым полом утеплитель присутствует по умолчанию, в цокольной части в обязательном порядке устраиваются продухи вентиляции, почва и бетонная лента МЗЛФ промерзают гарантированно;
- плита перекрытия – это вариант с максимальными теплопотерями, все конструкции ниже плиты всегда будут холодными.

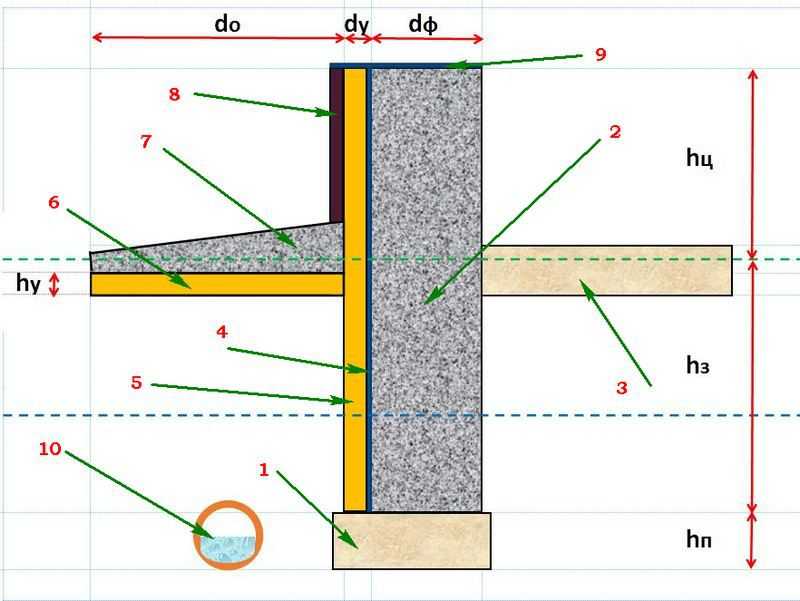

Схема утепления ленточного фундамента без подвала в доме для постоянного проживания.
Таким образом, если в наружном слое гидроизоляции имеются разрывы, бетонные конструкции дома, эксплуатирующиеся под землей (то есть, в агрессивных средах) могут впитать влагу, которая замерзнет, создаст внутри конструкционного материала многочисленные мелкие тещины. Кроме того, если внутренняя засыпка произведена вынутым из траншей МЗЛФ грунтом, а не инертным материалом, велика вероятность вспучивания участков внутри ленты МЗЛФ. Это приводит к деформациям и разрушениям плавающих стяжек, являющихся полами по грунту.
Все проблемы для любого указанного случая решает комплексная теплоизоляция:
- вертикальная – оклеивание наружных граней ленты пенополистиролом на всю глубину + утепление цоколя, неразрывно связанное с теплоизоляцией фасада;
- горизонтальная – утепление отмостки 5 – 10 см слоем пенополистирола шириной 0,6 – 1,2 м на глубине 0,3 – 0,4 м.
Внимание! Вертикальная и горизонтальная теплоизоляция должны монтироваться в комплексе, поскольку основанием здания является не только фундамент, но и грунт под ним, примыкающий к МЗЛФ по бокам.
Утепление фундамента дома пенополиуретаном.
Садовый дом без отопления
В отсутствие обогрева дома большинство индивидуальных застройщиков полагают, что защитить фундамент и прилежащие к нему грунты от промерзания невозможно в принципе. Это серьезная ошибка, снижающая ресурс силовых конструкций минимум вдвое. Понять, зачем необходима теплоизоляция, можно при рассмотрении теплового контура дома:
- геотермальное тепло – присутствует на любом участке по умолчанию;
- горизонтальное утепление – позволяет сохранить тепло недр, чтобы не дать промерзнуть почве;
- вертикальное утепление – защита гидроизоляции + бетонной конструкции от промерзания.
Утепление фундамента дома без подвала для сезонного проживания.
Горизонтальный контур экструдированного пенополистирола должен быть непрерывным, поэтому существуют варианты укладки ЭППС:
- по периметру котлована под подошвой МЗЛФ + под отмосткой – решает проблему кардинально, сохраняя геотермальное тепло под всем зданием, даже при намокании глина вспучиться не может;
- под полом по грунту + вертикально по внутренним граням ленты + под подошвой МЗЛФ + по наружным граням фундамента + под отмосткой – только такая схема позволяет создать в пятне застройки непрерывный тепловой контур.
Внимание! В отсутствие пенополистирола на наружной поверхности МЗЛФ частичное разрушение фундамента возможно даже при качественной гидроизоляции, кольцевых дренах, замене грунта в пазухах обратной засыпки слоем нерудного материала.
Периодический обогрев дачи
При эпизодическом посещении дачи надо регулярно отапливать внутренние помещения. После отъезда владельца обогрев отсутствует. Таким образом, жилища периодической (временной) эксплуатации следует отнести к неотапливаемым, обеспечить аналогичные контуры теплоизоляции.
Теплая отмостка
Массивные ж/б конструкции промерзают сильнее, поэтому для любого дома на МЗЛФ (без подвального этажа) надо усилить слой утеплителя в углах:
- длина двухслойного полистирольного участка – 3 ширины ленты МЗЛФ;
- схема расположения утеплителя – поверх первого слоя.
Поверх утрамбованного песка укладывается утеплитель и делается бетонная отмостка.
Внимание! Не нужна теплая отмостка для столбчатых и свайных фундаментов с висячим ростверком.
Во всех остальных случаях она желательна для гарантированного отсутствия вспучивания грунтов, прилежащих к фундаменту дома.
Рекомендации приведены для зданий всех типов эксплуатации, что позволяет снизить бюджет эксплуатации и обеспечить максимально возможный ресурс фундамента.
Рекомендуем: Чем утеплять фундамент.
Зачем утеплять фундамент и что делать, если он не утеплен: разбираемся в деталях
Сфера малой стройки в России не контролируется со стороны надзорных органов. А потому выполнять или нет рекомендации нормативов каждый застройщик решает самостоятельно. Чаще всего в желании сэкономить владельцы загородных домов отказываются от утепления фундамента. Чем грозит такая экономия и попробуем разобраться.
Противники утепленного фундамента сравнивают этот процесс с закапыванием денег в землю. Утеплитель находится под землей, которая якобы и так защищает от промерзания. Так ли это на самом деле? Конечно, нет. И чтобы понять, почему, стоит посмотреть, что происходит с грунтом и фундаментом в течение года.
На фундамент будут воздействовать силы морозного пучения, а значит повышается риск деформации. Подвижки приведут к просадке здания, появлению трещин на цоколе и фасаде. Механика воздействия сил морозного пучения на неутепленный фундамент очень проста. Вода, которая попала в грунт, не успевая уйти, при минусовой температуре замерзает. В твердом состоянии она увеличивается в объеме и начинает давить на стенки фундамента. В теплое время года лед тает, уменьшается в объеме, и грунт оседает, что приводит к подвижкам фундамента и появлению вышеперечисленных проблем.
Кроме того, отсутствие утепления фундамента равносильно добровольному согласию на дополнительные расходы на обогрев дома.
Потери тепла в грунт не зависят от температуры воздуха в конкретный момент. Грунт сглаживает колебания температуры, но не блокирует тепловые потери. В отличие от конструкций, контактирующих с воздухом, распределение температур под землей имеет отсрочку по времени. В текущий момент под землей будет температура, которая была на улице примерно полгода назад.
Это очень важно! Поскольку теплопотери в грунт происходят во время не только отопительного (холодного) периода, но и в течении всего календарного года.
Если не утеплен фундамент в доме с подвалом, то возникает риск появления конденсата. Тут последствия очевидны: сырость, плесень и грибок.
Неутепленный фундамент— это мина замедленного действия. Если рванет, то волна последствий будет внушительной: дорогостоящий ремонт, борьба с сыростью и пр.
Тепловые потери конструкций, соприкасающихся с грунтом: что говорят нормативы?
Основной документ, на который опираются проектировщики и строители в процессе проектирования тепловой защиты, называется СП 50.13330.2012 «Тепловая защита зданий».
Действующая методика оценки позволяет регламентировать термическое сопротивление для вертикальных стен, полов технических подполий, крыш и пр.
Однако до недавнего времени в документе не было минимальных значений термического сопротивления для заглубленных конструкций. Сама методика расчета, представленная в СП, была очень сложной и устаревшей.
Она не обновлялась с середины прошлого века. А потому проектировщики и строители как правило пользовались упрощенными способами расчета, обращаясь к ретроспективному анализу. Проще говоря, утепляли, как у соседа.
Профессиональное сообщество инициировало большую работу. В результате исследований, которые проводили специалисты НИИСФ РААСН, была разработана новая, более точная методика расчета. Соответствующие изменения уже внесены в СП 50.13330.2012 «Тепловая защита зданий» и вступят в силу в 2022 году.
Прежде чем говорить о переменах, стоит несколько слов сказать о том, как проходили сами исследования и что они выявили.
Специалисты установили на фундаменте здания НИИСФ РААСН датчики температуры и теплового потока, которые каждые 10 минут проводили замеры. За год измерений специалисты собрали массив из более чем 2,5 миллионов данных.
Исследования ученых показали, что величина тепловых потоков в 2–3 раза выше, чем показатели, прогнозируемые существующей методикой.
Тепловые потери в грунт через неутепленные конструкции достигают 10% от всех теплопотерь здания. При этом в отличие от фасадов тепловые потоки от конструкций, соприкасающихся с грунтом, проходят на протяжении всего календарного года, а не только зимой и осенью. Также исследование показало, что наблюдаются различия в размерах тепловых потоков через вертикальные и горизонтальные конструкции в грунте.
С учетом повышающихся требований к энергоэффективности и роста затрат на отопление и охлаждение терять 10% тепла в течение 12 месяцев — настоящая роскошь.
Изменения в СП 50.13330.2012 разрешат многие споры:
- значительно снижается роль грунта, как утеплителя. И это подтверждено исследованиями;
- в расчете толщины теплоизоляции необходимо учитывать среднюю температуру не в холодное время года, а в течение всех 12 месяцев,
- тепловые потоки через вертикальные и горизонтальные конструкции происходят по-разному, а потому методика расчета термического сопротивления для вертикальных стен и полов по грунту различается.
Чем и как утеплить фундамент
С тем, что фундамент нуждается в утеплении, разобрались. Остается понять, чем и как это сделать. Рассуждения на эту тему начнем с описания условий, в которых утеплителю придется работать. В течение всего срока эксплуатации фундамента теплоизоляция вынуждена контактировать с грунтом, влагой, агрессивными средами. Помимо этого, в некоторых конструкциях утеплитель испытывает нагрузки от несущих элементов здания. Это означает, что способности отлично удерживать тепло для материала недостаточно. Он должен не бояться влаги, выдерживать нагрузку, демонстрировать долговечность в самых суровых условиях.
Среди множества утеплителей этим требованиям наиболее полно отвечает экструзионный пенополистирол (XPS). Он выпускается в виде плит разной толщины и разной длины. Например, специально для фундамента по типу УШП есть удлиненные плиты XPS ТЕХНОНИКОЛЬ CARBON ECO SP длиной 2,36 м. Они обладают повышенной прочностью и выдерживают распределенную нагрузку не менее 400 кПа при 10% линейной деформации.
Для утепления ленточной части подойдет утеплитель меньшей прочности — XPS ТЕХНОНИКОЛЬ CARBON ECO.
Перед тем как приступить к утеплению, нужно запастись непосредственно утеплителем, праймером, рулонной гидроизоляцией, крепежом и мастикой. Дополнительно по периметру фундамента важно устроить утепленную отмостку
с дренажным слоем из профилированной мембраны.
Пять шагов к утепленному фундаменту.
1. Готовим основание — убираем выступы, бугры. Перепад высот на двухметровое правило не должен превышать 2 мм. При необходимости вертикальную часть фундамента нужно выровнять специальными составами. После поверхность обрабатывается праймером или грунтовкой.
2. Следующим шагом фундамент нужно защитить от влаги. Для этого понадобится рулонная гидроизоляция, которая монтируется снизу вверх с нахлестом полотнищ. При высоком уровне грунтовых вод гидроизоляция выполняется в два слоя.
3. После наступает черед утеплителя.
XPS крепится к вертикальной стене при помощи специальных крепежей. С одной стороны такой крепеж имеет ровную платформу с самоклеящимся слоем, а с другой — штырь. Крепеж приклеивается к стене, а плиты XPS буквально насаживаются на него. Важно монтировать утеплитель с разбежкой швов. В качестве альтернативы можно воспользоваться специальной приклеивающей мастикой ТЕХНОНИКОЛЬ № 27, предназначенной для приклеивания плит из экструзионного пенополистирола к битумным, битумно-полимерным изоляционным материалам, а также к бетонным поверхностям в системах изоляции фундаментов. Важно, чтобы в ее составе не было растворителей или их содержание было минимальным.
4. Окончательно теплоизоляцию фиксирует обратная засыпка грунта.
5. Если участок влажный, то помимо утепления и гидроизоляции необходимо организовать пристенный дренаж. Для этой цели поверх XPS крепится профилированная мембрана с закрепленным стеклохолстом, которая отведет влагу, поступающую из грунта.
Утепление фундамента — процесс, не требующий особенного мастерства от строителей или колоссальных затрат от владельцев. При этом решает сразу несколько насущных вопросов: повышает энергоэффективность, увеличивает долговечность, сокращает затраты на обогрев. А это значит, что утепленный фундамент — инвестиция в качество и комфорт.
Изоляция бетонных стен фундамента — GreenBuildingAdvisor
Изоляция снаружи фундамента или стены подполья с помощью жесткой пены — это один из нескольких вариантов изоляции. Одним из недостатков является то, что пенопласт должен быть защищен от света и физических повреждений. FoundationPRO от ProgressiveFoam Technologies имеет ламинированное покрытие, которое решает эту проблему. Фото предоставлено Фернандо Пажесом Руисом.Дополнительные рекомендации
Как лучше всего утеплить бетонные стены подвала? Имеет ли значение изоляция внутри или снаружи?
Существует несколько подходов к изоляции стен фундамента или подполья, но лучше всего начать с Международного жилищного кодекса (IRC).
Изоляция может применяться с любой стороны стены фундамента, и нормы допускают как непрерывную изоляцию (например, жесткую пену), так и изоляцию полостей (например, стекловолокно, помещенное в каркасную стену внутри фундамента). Кодовые требования приведены в таблице R402.1.3, но вот основные:
- Климатическая зона 3: сплошная изоляция R-5 или полостная изоляция не ниже R-13.
- Климатическая зона 4, кроме морской: R-10 сплошной изоляции или R-13 в полой изоляции.
- Все остальные зоны: R-15 сплошной изоляции, R-19 полой изоляции или комбинации R-13 сплошной изоляции плюс R-5 сплошной изоляции.
Это минимум. Если вы строите в соответствии со стандартами пассивного дома или вам нравится подход Pretty Good House, вам придется соответствующим образом приспособиться.
Фундамент можно утеплить во время строительства дома, до засыпки фундамента или в качестве модернизации в будущем. Два из наиболее распространенных вопросов: какой тип изоляции использовать, и какое применение больше всего подходит для внутреннего или наружного применения.
Прежде чем углубляться в эту тему, стоит помнить, что утепление стен подвала отличается от утепления надземных стен или…
