Как утеплить ленточный фундамент: Утепление ленточного фундамента

Содержание

Как утеплить фундамент дома снаружи и внутри своими руками

Колебания температуры и влажности почвы вызывают постепенное растрескивание основания дома и его разрушение. Теплоизоляция фундамента решает эту проблему и сокращает утечку тепла на треть. Эта мера в комплексе с гидроизоляцией защищает помещения и коммуникации от промерзания и сырости.





Чем утеплять фундамент

Утепление фундамента дома выполняется традиционными материалами, которые применяются для стен или потолка:



Наиболее эффективное утепление фундамента дома снаружи проводится с применением прогрессивных методик и материалов:

Утепление фундамента пенополиуретаном считается дорогим, но оно окупается уже в ближайшем будущем - затраты на утепление дома с такой теплоизоляцией минимальны.

Утепление фундамента экструдированным пенополистиролом . Материал похож на пенопласт, но прочнее него и содержит воздушные ячейки, увеличивающие его теплоизоляционные свойства. Выпускается в виде удобных для монтажа плит.



Технология утепления фундамента экструзионным пенополистирлом

  1. Фундамент очищают от грязи и гидроизолируют полимерной или битумной мастикой.
  2. Готовят клей для полистирола и наносят его на внутреннюю поверхность плит. Если фундамент неровный - достаточно нанести клей в местах его соприкосновения с утеплителем.
  3. Плиту на несколько секунд прижимают к фундаменту и при необходимости выравнивают.
  4. Следующую плиту монтируют, совмещая соединительный паз.
  5. Фиксировать пеноплекс к подземной части фундамента необязательно - плита надежно зафиксируется при засыпке грунтом.
  6. Когда клей высохнет, материал дополнительно приделывают к фундаменту при помощи дюбелей.



Как рассчитать необходимое количество утеплителя

На расход термоизоляции влияет несколько факторов: тип и площадь фундамента, климатические условия местности, вид утеплителя. Зная внешнюю площадь стены фундамента, легко рассчитать количество теплоизоляции. Сложнее вычислить её толщину. Её вычисляют по формуле: R=p/k, где р - толщина стенки фундамента в метрах, k - коэффициент теплопроводности материала, Вт/м*к. Теплопроводность утеплителей указана на упаковке производителя. Для каждой местности имеются нормативы по теплосопротивлению фундаментов, стен и потолков жилых зданий. Зная эту величину для материала, из которого выполнен фундамент, вычисляют толщину изоляции, которая необходима для соблюдения строительной нормы.



Нужна ли паро- и гидроизоляция при утеплении

Изоляция фундамента от влаги - важнейшее условие при строительстве дома. Эта мера предотвращает контакт дождевых и талых вод с основанием. В противном случае неизбежно произойдет отсыревание стен, подвала и цоколя здания, а также сопутствующие явления - развитие грибка и плесени, разрушение бетона. Мера особенно актуальна для местностей с частыми осадками, особенно если здание построено в низине или на почве с высоким уровнем грунтовых вод.

Есть несколько типов парогидроизоляции для фундаментов:



Все они эффективны при условии сохранения герметичности.



Утепление ленточного фундамента

Утепление мелкозаглубленного ленточного фундамента лучше проводить вспененным полистиролом или пенополиуретаном.



Технология утепления ленточного фундамента снаружи

  1. По периметру фундамента выкапывается траншея до уровня подушки. Ширина её равна толщине промерзания грунта +5 см.
  2. Фундамент гидроизолируют мастикой или рулонной изоляцией на основе битума.
  3. Утеплитель сверху покрывают пленкой или геотекстилем. Это нужно для предотвращения повреждений материала при вспучивании грунта.
  4. Плиты теплоизоляции крепят к фундаменту при помощи клея или той же битумной мастики. Альтернативный вариант - использование горелки, с помощью которой материал плавят в нескольких местах и придавливают к поверхности фундамента. Окончательную фиксацию проводят с помощью дюбелей.



Утепление плитного фундамента



  1. Плиту утеплителя устанавливают на глубину промерзания почвы. На углах толщину материала увеличивают в полтора раза.
  2. Чтобы защитить термоизоляцию от жидкого раствора во время строительных работ, её покрывают полиэтиленовой пленкой. От сварки материал защищают бетонной стяжкой из бетона низких марок.
  3. Утепление цоколя фундамента снаружи пенополистирольными плитами выполняется клеем или путем подплавления битума.



Утепление столбчатого фундамента

Чтобы теплоизолировать такой фундамент, создают забирку - особый тип цоколя в виде прослойки между грунтом и фундаментом, который защищает от влаги и перепадов температур. Создают забирку в несколько этапов:

  1. Вырывают траншею глубиной 20-40 см.
  2. Траншею засыпают щебнем или песком на одну треть.
  3. К столбам фундамента крепят брусья с пазами.
  4. В пазы вставляются специальные тонкие доски.
  5. Нижняя часть конструкции заполняется керамзитом.



Утепление свайного фундамента

Многие интересуются, как утеплить свайный фундамент деревянного дома. Особенность зданий с таким типом фундамента - наличие воздушной прослойки между основанием и почвой, которая при отсутствии теплоизоляции приводит к значительным потерям тепла. Поэтому утепление свайного фундамента снаружи - это необходимое мероприятие, от которого зависит комфорт жильцов дома.



Как утеплить фундамент на винтовых сваях

  1. Перед тем, как утеплить свайно-винтовой фундамент, гидроизолируйте ростверк.
  2. Установите утепление винтового фундамента.
  3. Сделайте финишную отделку наружного слоя теплоизоляции.



Утепление цоколя свайно-винтового фундамента выполняется, в основном, пенопластом. Также при утеплении свайно-винтового фундамента деревянного дома большое внимание уделяется качественной гидроизоляции.

Посмотрите наше видео про выбор теплоизоляции

Утепление мелкозаглубленного ленточного фундамента: необходимость и технология

О том, что перед закладкой любого фундамента необходимо произвести тщательный анализ грунта на участке, провести изыскания, а также выполнить все расчеты особо тщательно знают все. Любой владелец собственного дома, даже еще на стадии проектирования прекрасно понимает, что прочность и долговечность всей постройки зависит в первую очередь от основания. А вот о том, что необходимо выполнить и утепление мелкозаглубленного ленточного фундамента известно далеко не всем.

Зачем утеплять фундамент

Для того чтобы понять необходимость теплоизоляционных работ и выяснить для чего нужно утеплять ленточный фундамент, особенно неглубокого заложения, следует разобраться в свойствах применяемых материалов для основания дома.

Из чего состоит фундамент? Его основу составляют два материала: бетон и металлический скелет, повышающий его прочность. Так вот основные свойства данных материалов заключается именно в высокой несущей способности. А что касается удерживания тепла то можно сказать, что основание это просто «мост» для доступа холодного помещения внутрь. Фундамент наоборот способствует большой передаче холода от промерзающего грунта зимой внутрь. И это свойство выше как раз у оснований мелкого заложения.

Можно выделить два главных критерия, из-за которых утеплять основание дома нужно обязательно.

  1. Если строительство ведется на участке, на котором преобладают пучинистые и суглинистые грунты, то первоначальной задачей для строительства становится снизить уровень промерзания почвы и отодвинуть как можно дальше данную границу непосредственно от основания. Необходимо также снизить опасность, которой подвержен слишком пучинистый грунт в морозы, из-за того, что он сильно расширяется и поднимается. Все эти факторы могут способствовать деформации всей конструкции в целом.
  2. На пучинистых грунтах необходимо также свести и потери тепла из дома до возможного минимума в холодный период года.

В основном основание любого дома должно закладываться ниже возможного уровня промерзания почвы, но иногда допустимо устраивать фундамент, который располагается несколько выше данного значения. Правда такое возможно только при тщательных и точных расчетах. Но именно в такой ситуации необходимо минимизировать потери тепла из помещения. Поскольку такое основание будет полностью промерзать.

Следует отметить, что в строительных нормах сделана оговорка, которая строжайше запрещает возведение построек на фундаменте неглубокого заложения в условиях вечной мерзлоты, а также в тех зонах, где параметр среднегодовой температуры не поднимается выше отметки ноль.

Проблемные грунты

Следует выделить и те грунты, которые наиболее опасны при воздействии отрицательных температур на них.

  • в почве близко к поверхности расположены грунтовые или родниковые воды. В связи с этим грунт постоянно подпитывается изнутри водой. В морозы столь влажный грунт начинается сильно увеличиваться в объеме и расширяться;
  • из-за мелкозернистой структуры в почве уровень влажности постоянно повышен, поскольку грунты с таким строением могут долго удерживать попадающую в почву влагу.
    Поэтому в морозы он также подвержен значительному пучению;

Почва, которая постоянно обладает повышенным уровнем влажности, в морозы промерзает. Вода, как известно при замерзании превращается в лед, который расширяясь, увеличивается в объеме и поднимается. А теперь представьте что сила подъема самого грунта больше того веса от постройки, который давит на основание. В таком случае произойдет деформация фундамента, причем неравномерная. В результате поднявшееся местами основание вызовет повреждение стен самой постройки, появление трещин.

Для мелкозернистых по составу и илистых почв, характерна следующая картина. Учитывая, что они подвержены содержанию повышенной влажности, они склонны и к полному промерзанию. Малозаглубленный фундамент на таких грунтах зимой полностью промерзает. Бетон идеально проводит холод внутрь. И даже если подвал отапливаемый, то разность температур приводит к образованию на стенах помещения конденсата и постоянной сырости. Такая среда идеальна для роста разнообразных грибков и плесени.

Поэтому на участках с такими грунтами нужно максимально ответственно подходить к такой задаче, как утепление мелкозаглубленного фундамента и позаботиться об устройстве дренажа, чтобы максимально изолировать наружные стены от промерзающего насквозь грунта.

Технология утепления

Так как основание мелкого заглубления располагается выше чем уровень промерзания почвы, то и утеплять его необходимо во всех плоскостях: вертикальной и горизонтальной. Это позволит задержать отток тепла из помещения, а также избежать промерзания грунта непосредственно под самим основанием.

Основным материалом для утепления в настоящее время является пенополистирол. как показывает статистика даже тонкий слой этого материала, применяемый для вертикального утепления, способствует тому, что тепловые потери из дома сокращаются на 20% (при толщине пенополистирола всего лишь 5см). Соответственно и горизонтальное утепление будет способствовать тому, что сам фундамент промерзать не будет.

Утепление мелкозаглубленного фундамента пенополистиролом – универсальный способ.

Материал обладает высокими показателями тепло сбережения, повышенной влагостойкостью. Кроме того, монтировать и крепить его легко, а также он огнебезопасен, обладает недорогой стоимостью и экологичен.

Стоит учесть и факт того, что самые большие потери тепла наблюдаются именно в углах здания. Поэтому слой теплоизоляции в тех местах должен быть шире и толще.

Этапы выполнения работ

  1. На первом этапе выполняют подготовительные работы. Они заключаются в выкапывании траншеи вокруг всего основания. Ее глубина равна глубине фундамента до подушки. Ширина траншеи должна соответствовать уровню промерзания грунта, к которому прибавляют 5 см.
  2. Снаружи фундамента наносят гидроизоляционный слой. Он может состоять из материалов на основе битума. Их наносят одним сплошным слоем на стену основания и цоколь. Или в качестве гидроизоляции может быть использован любой рулонный материал, также на основе битума. Его наклеивают на ту сторону, которую необходимо утеплить, используя битумную мастику.
  3. Материал, который используется в качестве утеплителя, сверху покрывают либо плотной пленкой, либо геотекстилем. Это необходимо для того, чтобы поверхность утеплителя была ровной и скользкой, чтобы грунт при вспучивании не смог ее повредить.
  4. На последнем этапе, если это необходимо, укладывают трубы для дренажа, а траншею для них засыпают смесью песка и гравия.

Крепить пенополистирольные плиты можно используя газовую горелку. Рулонный гидроизоляционный материал нагревается в нескольких точках плиты. Далее достаточно просто прижать плиту плотно к стене. Можно также приклеить ее на слой битумного покрытия, которое было использовано в качестве гидроизоляции, при помощи битумной мастики.

Как видно, утепление мелкозаглубленного ленточного фундамента осуществить легко и затраты при этом не так высоки. Самое главное это не оставлять никаких зазоров и пропусков в процессе утепления, так как это существенно снизит эффект от использования теплоизоляционных материалов.

Распространенные ошибки

Несмотря на несложность процесса, утепление ленточного фундамента пеноплексом порой приводит к весьма неприятным ошибкам, из-за которых вся польза от работ сводится к нулю,

  1. Теплоизоляционный слой монтируется изнутри и снаружи. Но в последнем случае, он укладывается не полностью. Это приводит к промерзанию грунта под основанием.
  2. Теплоизоляция укладывается только изнутри и под самим основанием. В результате получается, что тепло уходит из помещения наружу, а пол остается всегда холодным.
  3. Плиты пенополистирола уложены так, что боковая поверхность закрыта не полностью. Результат такой теплоизоляции – промерзание основания дома и пола.
  4. Плиты теплоизоляционного материала уложены только в горизонтальной плоскости. Результат – полное промерзание фундамента и пола.

Избежав самых распространенных ошибок и тщательно выполняя все этапы работ по утеплению, вы вполне сможете добиться того, что даже в самые лютые морозы в вашем доме будет тепло, вопреки распространенному мнению, что утеплить фундамент мелкого заложения качественно просто невозможно.

Утепление мелкозаглубленного фундамента пенополистиролом. Утеплитель Пеноплэкс® Фундамент

Технология обустройства

Ленточный фундамент малого заложения (ЛФМЗ) — распространенных тип фундаментов во всех климатических регионах России.

 Ленточный фундамент из монолитного железобетона  прост в исполнении, в нем нет швов, его структура однородна, что очень важно для заглубленных конструкций.

Ленточный фундамент малого заложения располагается на глубине 30-40 см. Чтобы основание под фундаментом находилось в неизменном состоянии, пучинистый грунт заменяется на непучинистый: щебень с песком.

Для всех типов ленточных фундаментов: с вентилируемым подпольем и с полами по грунту применяется эффективная теплоизоляция из высококачественного экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ®. Ленточные фундаменты в случае исполнения с полами по грунту, имеют вертикальную изоляцию, расположенную с внешней стороны от подошвы до отметки окончания цоколя и являются теплоизолятором. Утепление отмостки ленточного фундамента располагают горизонтально на уровне основания фундамента. Чем холоднее климат, тем шире должна быть отмостка и тем толще должен быть ее слой.

Правила расчета и проектирования

Проектирование ленточного фундамента малого заложения должны выполнять проектировщики, имеющие соответствующие знания и квалификацию. За основу принимают решение, которое удовлетворит по надежности, обеспечит долговечность и экономичность конструкции на всех стадиях строительства и эксплуатации.

Фундаменты проектируются на основе нормативных документов и с учетом:

  • Результатов    инженерно-геологических и гидрогеологических изысканий для площадки строительства;

  • Климатических условий района строительства;

  • Нагрузок, действующих на фундаменты;

Техническое решение по ленточному фундаменту малого заложения от ПЕНОПЛЭКС®

ПЕНОПЛЭКС® — для ленточных фундаментов малого заложения (ЛФМЗ)

На большей части России зимой грунт промерзает на глубину до 2,5 метров.

Жители загородных домов часто сталкиваются с явлением морозного пучения. Морозное пучение – это увеличение объема влажного грунта вследствие его промерзания.

При отрицательных температурах атмосферного воздуха объем влажного грунта при замерзании увеличивается в объеме. Например, глина может подниматься на 10-15%. Силы морозного пучения действуют на конструкцию неравномерно — подъем грунта под разными частями фундамента может осуществляться на различную высоту.

Вероятность морозного пучения зависит от типа грунта, его физических и механических характеристик, климатических особенностях, уровня грунтовых вод, типа фундамента.

Под действием больших нагрузок от грунта фундамент может подниматься, деформироваться с образованием трещин и возможным последующим разрушением основания. Минимизировать воздействие пучения грунтов на фундамент можно расположив по периметру дома дренаж и утепленную отмостку. Она не даст промерзнуть грунту в зоне расположения фундаментной ленты.  Защитить от промерзания и морозного пучения подземные конструкции поможет ПЕНОПЛЭКС ФУНДАМЕНТ®.

Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?

На долю фундаментов и цокольных этажей приходится около 10% всех теплопотерь здания. Утепление заглубленной части здания в случае устройства ленточного фундамента с полами по грунту, сокращает утечку тепла и защищает конструкцию фундамента от промерзания. Важно: конструкция пола по грунту также должна быть утеплена для защиты от потерь тепла.

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ® не менее 0,3 МПа (30 т/м2).

Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.

Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ® является практически нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома надежно защищена от влаги из земли и воздуха. Эффективный утеплитель предотвратит трещины, деформации и разрушения.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

Как утеплить ленточный фундамент? Утепление мелкозаглубленных фундаментов

Утепление фундамента рекомендуется проводить ещё на этапе его постройки. Теплоизоляция препятствует отсыреванию полов и подвального помещения, сделает пол тёплым, не допустит сквозняков, позволит сохранять температуру искусственно нагретого пространства помещения в неизменном состоянии, защищая тёплый воздух от выдувания.

Хорошо утеплённый фундамент оказывает противодействие морозному пучению грунта. Благодаря теплу, исходящему от заглублённой части фундамента, оставшаяся на зимнее время вода в грунте, возле его границ, не замерзает, а постоянно подтаивает. Не замерзающая в лёд вода не увеличивает грунт в объёме. Фундаменту не придётся противостоять касательным силам пучения.

Технология утепления ленточного фундамента снаружи

Наружное утепление фундамента важнее внутреннего. Слои гидро- и теплоизоляции препятствуют промерзанию фундамента и стен подвального помещения с внешней стороны.

Как утеплить ленточный фундамент? После вырывания необходимой по размерам траншеи под ленточный фундамент, сразу приступают к его утеплению. Почву по низу траншеи трамбуют, насыпают слой песчаной подушки на 10-15 см, которую также утрамбовывают. Заливается слой подбетонки толщиной 3-5 см, иногда изоляционные слои наносят сразу на песчаную подушку.

Помимо слоя утепления для основания фундамента, возможна прокладка изоляционных покрытий для внешних стенок фундамента.

Утеплять, предварительно покрывая слоем гидроизоляции, нужно и стены, и пол подвального помещения.

На слой цемента наносят гидроизоляцию и укладывают утеплитель. Часто в качестве гидроизоляции используют жидкую резину — полимерную битумную мастику. На ней не появляются плесень и грибки, несъедобна для грызунов. Битумная мастика обладает эластичностью, поэтому практически не растрескивается.

Положительные качества битумной мастики помогают сохранить слой утеплителя в хорошем состоянии, не допуская проникания влаги или вредителей, что могло бы ухудшить свойства утеплителя или привести материал в негодность.

Битумная мастика наносится с помощью распыления специальным прибором или вручную. Для распыления битумной эмульсии используют аппарат безвоздушного распыления — мини гудронатор. Вручную мастику наносят шпателем, постоянно корректируя в ровный слой. Битумная эмульсия наносится в 2-4 слоя. Общая толщина покрытия — 2-6 см.

Существует рулонная гидроизоляция для фундамента. Часто используются битумные гидроизоляционные мембраны. Слои покрытия наносят на фундамент, предварительно прогревая с нижней стороны газовой или бензиновой горелкой.

Иногда применяют самоклеющиеся битумные рулонные материалы, что делает процесс нанесения гидроизоляции легче и быстрее.

Пенопласт — универсальный утеплитель. Главное достоинство — очень низкая теплопроводность. Пенопластом можно утеплять фундамент у основания и по наружной части стенок, также отапливаемые и неотапливаемые подвальные помещения. Листы пенопласта крепятся к поверхности на специальный клей, не содержащий растворителей. Если нужно изменить размер какой-либо плиты, пенопласт можно резать обычным канцелярским ножом.

Для утепления наружных стенок фундамента нужно выбрать листы пенопласта по 20 см в толщину. На листы пенопласта с одной стороны наносится клей несколькими симметричными точками, и их сразу прислоняют к поверхности. Все стыки тщательно заделываются клеем. Для утепления фундамента пенопласт приклеивается на бетон или на полностью высохшую битумную мастику (покрытие считается высохшим, когда перестаёт прилипать). Слой пенопласта полностью герметизируется последующей гидроизоляцией.

Если покрытие из пенопласта устанавливается на внешней части фундамента, его можно оштукатурить. Перед нанесением штукатурки пенопласт обязательно армируется стеклосеткой с помощью специального клея для фасадных работ. Сетку крепят внахлёст не менее чем на 10 см. Наносят армирующую смесь в два этапа, оба раза слой не превышает 2-3 мм. После высыхания смеси её выравнивают наждачной бумагой для последующего нанесения отделочного слоя.

Пенополистирол, кроме низкой теплопроводности, совершенно не чувствителен к сырости и влаге, в нём не может заводиться плесень и грибок. Недостаток — постепенно разрушается под действием УФ-излучения. Монтируется аналогично покрытию из пенопласта. При установке на внешних стенках фундамента обязательно оштукатуривается.

Пенополиуретан не требует дополнительных гидроизоляционных покрытий. Помимо теплоизоляционных качеств пенополиуретан не пропускает и не впитывает воду, не поддерживает горение. В нём не образовываются грибки и плесень. Пенополиуретан не разрушается грызунами.

Данный утеплитель можно использовать в листовом варианте, закрепляя специальным монтажным клеем для полиуретана. Слой пенополиуретанового покрытия для фундамента в среднем составляет 40-60 мм. Можно сделать бесшовное покрытие, для этого приобретается полиуретановая пена, которая распыляется из специальных установок безвоздушного напыления пены. При распылении покрытие быстро сохнет.

Если пенополиуретан нанесён неровно, его можно уровнять, срезав выступающие места ножом. Поверхность можно оштукатурить или оставить в неизменном виде для укладки последующих слоёв.

Минеральная вата производится из базальтовых горных пород (наиболее часто применяется), стекловолокна и шлаков. Выдерживает чрезвычайно высокие и низкие температуры, поэтому подходит для любого климата, огнеупорна.

Минеральная вата впитывает воду, из-за чего образуются плесень и грибки. Отсыревания утеплителя можно избежать, загерметизировав минвату слоями гидроизоляции с обеих сторон. Минеральная вата имеет предрасположенность к деформации, поэтому с помощью этого материала утепляются только внешние стенки фундамента.

Утепленный ленточный фундамент мелкого заложения

Если ленточный фундамент мелкого заложения установлен на пучинистом грунте, для предупреждения промерзания грунта проводятся теплотехнические мероприятия для стенок и основания фундамента.

Фундамент обязательно утепляется горизонтально и вертикально по низу. Слой утеплителя накладывается на песчаную подушку, поэтому к глубине траншеи прибавляется от 5 см, в зависимости от его толщины. Опалубка для фундамента должна занимать в толщину не меньший размер, чем толщина заранее выбранного утеплителя.

Для мелкозаглублённого фундамента используются те же гидро- и теплоизоляционные материалы, как для ленточных фундаментов любого уровня заглубления. Преимущественно используется экструдированный пенополистирол, который выкладывается стык в стык и крепиться специальным клеем или битумной мастикой.

Стыки любого листового утеплителя обязательно заделываются мастикой или клеем. При необходимости можно наложить утеплитель в два слоя, местоположение стыков второго ряда не должно совпадать с первым.

В перечень работ по утеплению входит нивелирование рисков растрескивания фундамента и стен. По периметру фундамента проводят дренажную систему. Прокладывается замкнутая система сливных труб под небольшим уклоном.

Дождевые, талые, грунтовые воды, попадающие в трубы, не оказывают воздействие на фундамент, приводящее к отсыреванию здания, не скапливаются в почве с последующим замерзанием, а сливаются по трубам в дренажный колодец.

Чем утеплить ленточный фундамент и цоколь

Когда зимним утром хочется выпить чашку горячего чая, путь от постели до чайника на кухне собственного дома превращается в пытку холодом, если основание дома не утеплили как следует. Пара таких пробуждений - и сначала вы заболеете, а потом еще и заработаете стойкое убеждение, что жить зимой за городом могут только моржи и белые медведи. Разболеться в таком доме можно и летом - от сырости. Давайте разберемся, что происходит с домом зимой, и как защитить основание от холода, а вас - от разочарований и болезней.

Когда тает снег или идут дожди, грунтовые воды скапливаются у стен фундамента. При температуре ниже нуля вода в грунте замерзает и расширяется, и почва вспучивается - процесс называется морозным пучением. Грунт начинает неравномерно давить на подошву и стенки фундамента. Морозное пучение - причина того, что двери гаражей после зимовки не открываются, веранда грозит отправиться в самостоятельное плавание по участку, а в основании дома появляются трещины.

Зимой разница температур внутри и снаружи дома заставляет материалы конструкций сжиматься или растягиваться. То есть внешняя поверхность фундамента сжимается, а внутренняя растягивается и образует разрывы. В этих микротрещинах вначале конденсируется бытовой пар. Влага деформирует и разрушает основание.

В Московской области по данным СНиП 23-01-99 “Строительная климатология” 150 дней в году проходят при средней температуре -60°C. Зима при этом регулярно мягкая и влажная, и через нулевую отметку столбик термометра прыгает ежедневно. Тюменская область и Урал живут 170 дней в году при температуре -100°C, а Сургут - 200 дней при -140°C. Здесь температура зимой падает ниже 45-500°C. При таких морозах деформации основания не избежать.

Через контакт фундамента с почвой дом стремительно теряет тепло, и растут затраты на обогрев. Тепло уходит через мостики холода - участки стен или пола, чаще всего в местах, где стыкуются разные материалы и поверхности. Это могут быть швы между блоками основания, стыки между стенами и полом, коммуникационные отверстия. Мостики легко заметить в завершенной постройке - там образуется конденсат и туда сильнее, чем в остальные зоны, притягивается пыль. Конденсат, или попросту вода, появляется из пара, который содержится в воздухе при определенной температуре - точке росы.

Важно: чем выше температура воздуха в помещении и чем выше влажность, тем выше температура образования конденсата.

Температура точки росы определяется по таблице 1 из СНиП 23-101-2004, но еще вам стоит представлять себе, где она достигается. В идеале, конденсат образуется вне стены, в слое утеплителя. Тогда влага выводится за пределы изоляции, при этом не скапливается внутри конструкций фундамента и не наносит ущерба. Но если в доме стирают, готовят и принимают ванную, и внутри влажность высокая, а разница между температурой в помещении и снаружи велика, то точка росы находится ближе к внутренней поверхности стен и пола фундамента, или на ней самой.

Толщина стен фундамента тоже влияет на то, где будет залегать точка росы. Чем толще стена, тем дальше от внутренних поверхностей появляется влага. Если при перепаде температур точка росы достигается в стене, то конденсат начнет разрушать ее изнутри.

Одна из задач утепления фундамента и цокольного этажа - сделать так, чтобы точка росы находилась как можно дальше от внутренней поверхности стен и пола - в толще утеплителя. И чтобы влага выводилась в виде пара наружу через паропроницаемые материалы.

Важно: каждый слой стены по направлению изнутри наружу дома должен иметь большую паропроницаемость, чем предыдущий, чтобы пар беспрепятственно выводился наружу и конструкция не намокала.

Для решения этой задачи фундамент и цоколь утепляйте снаружи. Если вы захотите изолировать его еще и изнутри, имейте в виду, что слой теплозащиты будет отделять стену или пол от внутреннего тепла. Стена промерзнет и начнет рушиться. Точка росы сместится ближе к внутренней поверхности стены.

Важно: утепление фундамента и цокольного этажа изнутри делайте только в том случае, если наружное утепление сделать невозможно. Так вы утеплите полы в доме, и температура цокольного помещения или подвала повысится. Предохранить фундамент от разрушений, тем не менее, не удастся.

Утепление делят на горизонтальное, которое помогает сохранить тепло недр, и вертикальное, задачи которого - защитить гидроизоляцию и не дать основанию промерзнуть. Вертикальное устраивают по внешним стенам фундамента и его надземной части, или по внутренней стороне ленты основания без подвала, а горизонтальное - это защита подошвы мелкозаглубленного фундамента, грунта под отмосткой и пола подвала или цокольного этажа. Отмостка - это полоса из водонепроницаемого стройматериала, которую укладывают поверх грунта вокруг дома, впритык к стене под уклоном.

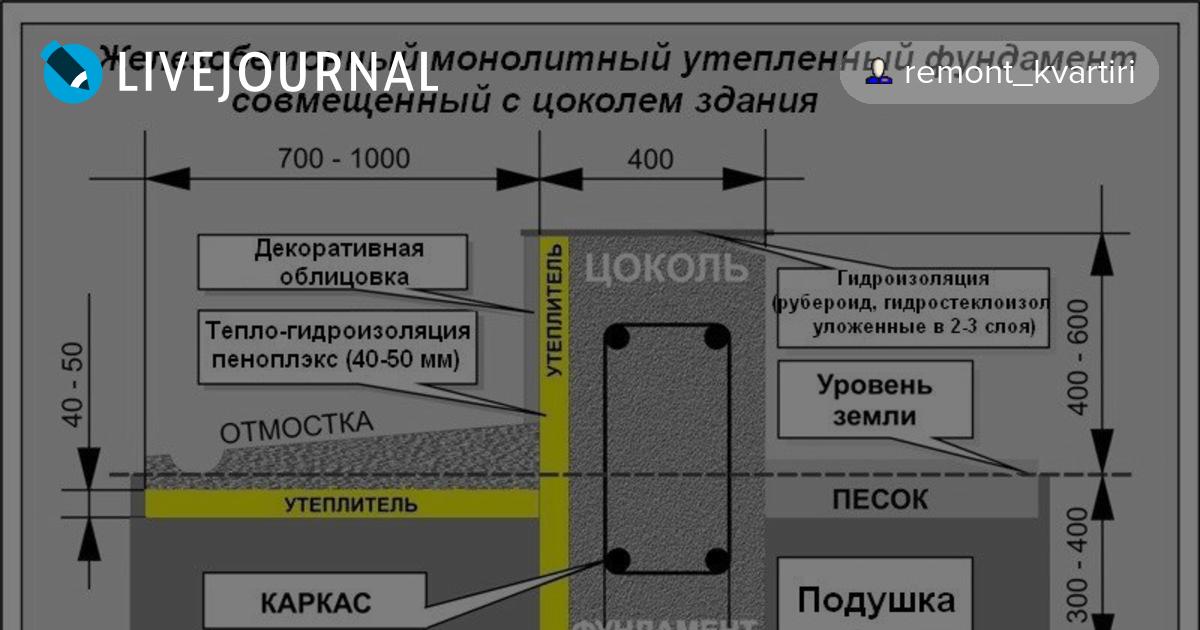

Схема утепления ленточного фундамента.

 Сочетайте варианты утепления фундамента в зависимости от того, как вы собираетесь использовать строение.

Если речь идет о доме для постоянного проживания, и там есть подвал, в котором вы будете хранить что-либо, потребуется вертикальная теплоизоляция стен фундамента снаружи. Если в вашем подвале или в цокольном этаже закипит жизнь - вы будете проводить там время в библиотеке, спортзале или домашнем кинотеатре, или вы устраиваете там сауну с бассейном, в этом помещении всегда будет влажно. Ко всему пирогу теплоизоляции снаружи стоит добавить защиту пола.

Если в доме подвала не планируется, а фундамент заглублен максимум на 50 см, обязательно сделайте вертикальную защиту снаружи, утеплите отмостку и подошву ленты основания. Потребуется утепление пола по всей площади строения. Если вы засыпаете котлован внутри ленты выкопанным оттуда грунтом, помните, что, вероятно, он промерзнет и вспучится. Внутреннюю боковую сторону основания атакует разбухшая почва. Чтобы избежать промерзания почвы внутри ленты, боковую поверхность защитите теплоизоляцией. Еще вам стоит усилить теплозащиту грунта под отмосткой на углах конструкции - там находятся потенциальные мостики холода.

Если вы собираетесь жить в доме только летом и отапливать его не хотите, имейте в виду: утеплять - означает продлить срок жизни фундамента вдвое. Здесь требуется непрерывный контур теплоизоляции. Все тепло грунта сохранит горизонтальная защита подошвы и отмостки, а вертикальная не даст промерзнуть даже неотапливаемому фундаменту.

Если вы понимаете, что отопление вы будете включать эпизодически, утепляйте основание так же, как если бы не топили совсем. Теперь разберемся, какие средства теплоизоляции существуют, и на чем лучше остановиться.

Параметры материалов из таблицы 2, которые вам понадобится учесть - это теплопроводность, паропроницаемость, диапазон рабочих температур и срок службы. Чем ниже теплопроводность материала, тем лучше он изолирует поверхность от теплопотерь. Чем выше паропроницаемость, тем больше влаги выводит материал из строительной конструкции. Чем шире рабочий диапазон температур, тем шире география применения.

Таблица 2. Теплоизоляционные параметры материалов.

Материал  Подходит ли для защиты фундаментаТеплопроводность, Вт/м С Паропроницаемость, Мг (м. ч.Па)  Рабочая температура, °C
Долговечность, лет
Древесные опилкиНе рекомендуется 0,07-0,09 0,05-0,32 - 10-15
КерамзитС ограничениями 0,10-0,18 0,21-0,26 от -50 до +120  25
ПенопластДа 0,05 0,23 от -50 до +75  20
Экструдированный пенополистиролДа 0,03 0,015 от -50 до +75  50
Минеральная вата на базальтовой основеНе рекомендуется 0,04-0,07 0,53 от -60 до +180  10-15
Стекловата или плиты из стекловолокнаНе рекомендуется 0,03-0,060,53  от -60 до +480  5-10
Жидкая керамическая изоляцияС ограничениями - - от -60 до +140  15
Напыляемая теплоизоляция из пенополиуретанаДа 0,025 0 от -25 до +120  35

Опилки - натуральный утеплитель. Стружку или труху либо засыпают в теплоизоляционную траншею, либо используют в составе цементных смесей. Преимущества опилок - они нетоксичны и экологически чисты, и стоят копейки. Минусы в том, что опилки - живой материал, и в нем будут охотно селиться благодарные насекомые, кроты и мыши. Деревянная стружка поглощает воду, которая зимой замерзает в порах. Летом в сухую погоду опилки превращаются в источник возможного пожара. Конечно, вы можете обработать опилки специальными растворами от грызунов и гниения и добавить в бетон с опилками известь, борную кислоту и медный купорос. Только куда при этом денется нетоксичность и экологическая чистота?

Есть и другие сложности. Технология засыпки опилок требует, чтобы вы создали специальную траншею вдоль боковых поверхностей фундамента на всю его высоту. Смешивать опилкобетон - то же самое, что готовить самостоятельно бетонную массу. Конечно, оба способа используют до сих пор, чтобы утеплить фундамент. Но технологии развиваются, и вы можете выбрать альтернативу со сроком службы в 5-10 раз дольше, монтаж которой не заставит вас еще раз перекапывать участок или ввязываться в крайне трудоемкий процесс. А опилки вам стоит рассматривать только как средство, чтобы утеплить крышу или стены.

Керамзит - круглые частицы-гранулы из обожженной глины, легкие и пористые, коричневатого цвета. Поскольку лучший утеплитель - слой воздуха, то и керамзит, в объеме которого воздуха сильно больше, чем глины, - тоже отличный теплоизоляционный материал. Керамзит не гниет, не горит и живые организмы в нем не живут. Он не боится механических нагрузок.

Чтобы защитить ленточный фундамент с помощью керамзита, вам придется выкопать траншею вокруг ленты самого основания. Толщину слоя керамзита, да и любого теплоизоляционного слоя, определяют, исходя из требований СНиП 23-02-2003 “Тепловая защита зданий” и СП 21-103-2004 “Проектирование тепловой защиты зданий”.

Допустим, дом строится в Московской области, а толщина стены ленты основания - 0,5 м. Формула расчета:

h2 = (R - h1 / λ1) x λ2, где

h1 - толщина ленты основания,

h2 - искомая толщина слоя керамзита,

λ1 - справочная величина - теплопроводность железобетона (1,69 Вт/(м⋅°С) по ГОСТ 26633-91),

λ2 - справочная величина - теплопроводность керамзитового гравия (0,14 Вт/(м⋅°С) по ГОСТ 9757-90),

R - сопротивление теплопередаче (3,16 м2·°С/Вт из таблицы 3, где по СНиП даны расчетные показатели).

Толщина слоя керамзита в данном случае - минимум 40 см. Требуется тщательная гидроизоляция всего слоя. Иначе он не только не защитит фундамент от холода, а еще и станет источником лишней влаги у стен дома. Керамзит прекрасно справляется с теплоизоляцией полов и перекрытий, а для наружной защиты основания есть более компактные альтернативы.

Минеральную вату вы можете использовать для теплозащиты фундамента, если учтете ограничения. Минвата - пористое волокно, которое делают из расплавов горных пород, стекла (разновидность минваты - стекловата), доменных шлаков. Плюсы в экологической чистоте, если доменные шлаки не радиоактивны, и низкой теплопроводности. Такая вата не горит, через нее хорошо проходит пар. Однако при намокании теплопроводность увеличивается вдвое. Если грунт движется, вата деформируется и дает усадку.

Там, где есть риск намокания, минвата - не вариант. Она скорее подходит для утепления внутренних стен и перекрытий, для деревянных или каркасных “дышащих” конструкций.

Пенопласт, или пенополистирол - вспененная пластмасса, которая состоят из ячеек. 98% объема пенопласта - газ, и только 2% - пластмасса.

Плюсы пенопласта - слабо проводит тепло, если он используется правильно, то не токсичен. Им не питаются бактерии и микроорганизмы. Тем не менее если он нагревается, то выделяет вредные вещества, а если горит - становится крайне токсичным. Еще пенопласт разрушается, когда контактирует со скипидаром, ацетоном, олифой, спиртом, нефтепродуктами. Если между шариками, из которых состоят пенопластовые плиты, попадает вода, а еще хуже - замерзает там, то шарики легко отсоединяются друг от друга, и конструкция теряет герметичность и теплозащитные свойства.

Для теплоизоляции основания используйте его, только если вы строите на сухом стабильном грунте, и вы точно знаете, что грунтовые воды залегают не менее, чем на 1 м глубже нижней точки фундамента.

ЭППС, или экструдированный пенополистирол делают из того же сырья, что и пенопласт, но методом выдавливания однородной вязкой массы из жидкого полимера и вспенивателя. В отличие от пенопласта,  экструдированный пенополистирол не крошится и не боится воды. Кроме того, он не гниет, не дает усадки и химически устойчив. Он не интересует ни грызунов, ни насекомых. Экструдированный пенополистирол продают в плитах, кромки которых обрабатывают так, чтобы удобно было монтировать.

Пенополистирол выпускают специально для утепления фундамента под торговыми марками Carbon Eco, Пеноплэкс, и другие. В состав материала добавляют дополнительные компоненты - в Carbon Eco это наноуглерод, который повышает прочность и снижает теплопроводность.

Срок службы экструдированного пенополистирола - 50 лет. Его вы уложите снаружи стен фундамента и не будете беспокоиться о внешней гидроизоляции - поверхность не пропускает воду. Материал подходит для разных климатических зон, в том числе для Крайнего Севера.

Важно: когда вы монтируете подземную часть теплоизоляции, не проделывайте отверстий в плитах. В том числе, не используйте гвозди и дюбели. Это потенциальные мостики холода, они нарушат контур гидроизоляции.

В зависимости от местности, где вы строите, вы выбираете подходящую толщину плит (таблица 4). В таблице приводятся значения, исходя из того, что ленту фундамента вы строите из кирпича, и ширина ее - 500 мм. Чем тоньше стены ленты, тем сильнее их нужно утеплять. Если лента вашего основания уже табличной на 50 мм, к толщине слоя утеплителя нужно добавить 3 мм и округлить в большую сторону. Например, если вы строите дом в Московской области на фундаменте из кирпича шириной 350 мм, толщина слоя утеплителя составит минимум 90 мм, а не 80.

Если вы строите фундамент из железобетона, бутобетона или бетонных блоков, он требует слоя экструдированного пенополистирола минимум на 20 мм толще, чем кирпич. Например, для Екатеринбурга при утеплении дома с бетонным основанием шириной 500 мм потребуется слой теплоизоляции толщиной 110 мм, а не 90. А если ширина ленты минимальная для жилого дома - 300 мм, то лучше устроить слой потолще - 120 мм.

Если та толщина теплоизоляции, которую вы определили, не равна толщине стандартной плиты, не переживайте. Утеплитель можно уложить в два слоя. При этом вторым слоем накрываются стыки первого. Это поможет предотвратить появление мостиков холода. Если толщина слоя, который вам нужен - 110 мм, возьмите плиты 80 и 30 мм.

Жидкая керамическая теплоизоляция, или теплоизолирующая краска наносится на поверхность, высыхает и оставляет защитную пленку. Производители средств этой категории не всегда указывают на этикетках теплопроводность и паропроницаемость материала. Иногда пишут, и указывают при этом коэффициент теплопроводности ниже, чем у инертных газов - самых сильных теплоизоляторов в природе.

Подтверждено ли это? Нет. Из официальных сертификатов и заключений ясно только, что материал не горит, не излучает радиации и безопасен, потому что не содержит фенола и формальдегида. Ни в одном из действующих СНиП (Строительные нормы и правила) и ГОСТ (Государственные стандарты) нет данных по таким средствам. Поэтому, если вы укрепляете теплозащиту фундамента снаружи, выбирайте жидкую изоляцию, но только в комплексе с традиционными методами.

Напыляемая теплоизоляция - еще один инновационный вид защиты. Материал - жидкий пенополиуретан, который вспучивается, как монтажная пена. При этом состав покрывает поверхность однородным ячеистым слоем. Покрытие заполняет щели и подходит для труднодоступных мест. Перед тем, как наносить напыление, очистите и высушите поверхность и защитите глаза и кожу. Распыляйте средство при температуре от 15 до 250С. Пенополиуретан разрушается ультрафиолетовыми лучами, и не выдержит постоянного контакта с водой. Подойдет для тепловой защиты стыков, углов, коммуникационных отверстий.



Помните, что любая теплозащита будет работать, только если вы убережете всю конструкцию от влаги. Теплообмен нарушается, если в контур теплоизоляции дома проникает вода. Обустройте гидроизоляцию и термозащиту основания, и тогда тепло из вашего дома не уйдет, а фундамент простоит долгие годы.

Таблица 1. Температуры точки росы при различных значениях температур и относительной влажности воздуха в помещении.

Точка росы, °C

Влажность, %

Температура воздуха, °C

40

45

50

55

60

65

70

75

80

85

90

95

-5

-15

-14

-13

-12

-11

-10

-9

-8

-8

-7

-6

-6

-4

-14

-13

-12

-11

-10

-9

-8

-7

-7

-6

-5

-5

-3

-13

-12

-11

-10

-9

-8

-7

-6

-6

-5

-4

-4

-2

-13

-11

-10

-9

-8

-7

-6

-5

-5

-4

-3

-3

-1

-12

-10

-9

-8

-7

-6

-5

-4

-4

-3

-2

-2

0

-11

-9

-8

-7

-6

-5

-4

-3

-3

-2

-1

-1

1

-10

-9

-7

-6

-5

-4

-3

-3

-2

-1

0

0

2

-9

-8

-7

-5

-4

-3

-3

-2

-1

0

1

1

3

-8

-7

-6

-5

-4

-3

-2

-1

0

1

2

2

4

-7

-6

-5

-4

-3

-2

-1

0

1

2

3

3

5

-7

-5

-4

-3

-2

-1

0

1

2

3

3

4

6

-6

-4

-3

-2

-1

0

1

2

3

4

4

5

7

-5

-4

-2

-1

0

1

2

3

4

5

5

6

8

-4

-3

-2

0

-1

2

3

4

5

6

6

7

9

-3

-2

-1

0

2

3

4

5

6

7

7

8

10

-3

-1

0

1

3

4

5

6

7

8

8

9

11

-2

0

1

1

4

5

6

7

8

9

9

10

12

-1

0

2

3

4

6

7

8

9

10

10

11

13

0

1

3

4

5

7

8

9

10

11

11

12

14

1

2

4

5

6

8

9

10

11

12

12

13

15

2

3

5

6

7

8

10

11

12

13

13

14

16

2

4

6

7

8

9

11

12

13

13

14

15

17

3

5

7

8

9

10

12

13

14

14

15

16

18

4

6

7

9

10

11

12

14

15

15

16

17

19

5

7

8

10

11

12

13

14

15

16

17

18

20

6

8

9

11

12

13

14

15

16

17

18

19

21

7

9

10

12

13

14

15

16

17

18

19

20

22

8

10

11

13

14

15

16

17

18

19

20

22

23

9

10

12

13

15

16

17

18

19

20

21

22

24

10

11

13

14

16

17

18

19

20

21

22

23

25

10

13

14

15

17

18

19

20

21

22

23

24

26

11

13

15

16

18

19

20

21

22

23

24

25

27

12

14

16

17

19

20

21

22

23

24

25

26

28

13

15

17

18

20

21

22

23

24

25

26

27

29

14

16

18

19

20

22

23

24

25

26

27

28

30

15

17

18

20

21

23

24

25

26

27

28

29

31

16

18

19

21

22

24

25

26

27

28

29

30

32

17

19

20

22

23

25

26

27

28

29

30

31

33

18

19

21

23

24

26

27

28

29

30

31

32

34

18

20

22

24

25

26

28

29

30

31

32

33

35

19

21

23

25

26

28

29

30

31

32

33

34



Таблица 3. Сопротивление теплопередаче наружных стен в регионах России.

Город/Регион РФ

Коэффициент сопротивления теплопередаче

Город/Регион РФ

Коэффициент сопротивления теплопередаче

Астрахань

2,76

Новосибирск

3,93

Барнаул

3,71

Омск

3,82

Владивосток

3,25

Пермь

3,64

Воронеж

3,12

Самара

3,33

Волгоград

2,91

Санкт-Петербург

3,23

Екатеринбург

3,65

Сургут

4,29

Иркутск

4,05

Тюмень

3,74

Казань

3,45

Уфа

3,48

Краснодар

2,44

Хабаровск

3,56

Красноярск

4,84

Ханты-Мансийск

3,92

Магадан

4,33

Челябинск

3,64

Москва

3,28

Якутск

5,28

Нижний Новгород

3,36






Таблица 4. Толщина плит экструдированного пенополистирола Пеноплэкс для стен фундамента в зависимости от региона*

Город/Регион РФ

Толщина плиты, мм

Город/Регион РФ

Толщина плиты, мм

Астрахань

60

Новосибирск

90

Барнаул

80

Омск

90

Владивосток

70

Пенза

80

Воронеж

70

Пермь

90

Волгоград

70

Самара

80

Екатеринбург

90

Санкт-Петербург

70

Ижевск

70

Саратов

70

Иркутск

100

Тюмень

90

Казань

80

Ульяновск

80

Краснодар

50

Уфа

80

Красноярск

90

Хабаровск

90

Москва

80

Челябинск

90

Нижний Новгород

80

Ярославль

80

 *Расчеты приведены для материала Пеноплэкс при толщине ленты фундамента из кирпича = 500 мм













Нужно ли утеплять фундамент дома без подвала и зачем это делать

Конкретных рекомендаций, нужно ли утеплять фундамент коттеджа в отсутствие цокольного этажа, нет в нормативной документации СП или ТСН. Однако даже если в здании нет подвала, железобетонная конструкция представляет собой гигантский мостик холода. Чтобы исключить теплопотери, снизить расходы на обогрев и исключить силы морозного вспучивания, следует изготовить вертикальную и горизонтальную теплоизоляцию в обязательном порядке.

Содержание статьи

Необходимость утепления, если нет подвала

При проектировании и возведении ленточного малозаглубленного фундамента ориентируются на нормативы СП 50-101. В МЗЛФ подвала нет в принципе, зато строительные правила разрешают реализацию проекта, только если соблюдены мероприятия, обеспечивающие снижение вспучивания:

Однако даже в этом случае указанные технологии решают проблему частично – не дают пучинистым грунтам насытиться влагой. Поэтому в нормах ТСН МФ-97 рекомендуется утепление отмостки дома горизонтальным слоем пенополистирола шириной 60 – 120 см по периметру на глубине 30 – 40 см.

Для всех этих операций строительного цикла обеспечивается доступ к боковым граням ленты МЗЛФ. Поэтому на этапе котлована можно без проблем оклеить наружные грани экструдированным пенополистиролом высокой плотности. Он решает несколько задач:

  • ликвидирует мостик холода – полы становятся теплее, снижаются теплопотери;
  • защищает гидроизоляцию – от возможных касательных усилий вспучивания;
  • предотвращает промерзание бетона – если гидроизоляции нет или она нарушена, конструкционный материал впитает почвенную влагу, которая при замерзании увеличивается в объеме на 9%, приводя к раскрытию микротрещин в структуре фундамента.

Внимание! С учетом вышесказанного, наружное утепление позволяет повысить ресурс ленточного фундамента на 30 – 40%, независимо от наличия подвального этажа.

Дом постоянного проживания

При постоянном отоплении, даже если здание не имеет подвала, существует несколько вариантов:

  • пол по грунту поверх утеплителя – листы экструдированного пенополистирола высокой плотности (ЭППС) полностью ликвидируют теплопотери, земля под коттеджем может промерзнуть сквозь неутепленный фундамент и цоколь, являющиеся мостиками холода;
  • пол по грунту без теплоизоляции – теплопотери здания через перекрытие максимальные, земля под домом замерзнуть не может;
  • перекрытие по балкам – между черновым и чистовым полом утеплитель присутствует по умолчанию, в цокольной части в обязательном порядке устраиваются продухи вентиляции, почва и бетонная лента МЗЛФ промерзают гарантированно;
  • плита перекрытия – это вариант с максимальными теплопотерями, все конструкции ниже плиты всегда будут холодными.

Схема утепления ленточного фундамента без подвала в доме для постоянного проживания.

Таким образом, если в наружном слое гидроизоляции имеются разрывы, бетонные конструкции дома, эксплуатирующиеся под землей (то есть, в агрессивных средах) могут впитать влагу, которая замерзнет, создаст внутри конструкционного материала многочисленные мелкие тещины. Кроме того, если внутренняя засыпка произведена вынутым из траншей МЗЛФ грунтом, а не инертным материалом, велика вероятность вспучивания участков внутри ленты МЗЛФ. Это приводит к деформациям и разрушениям плавающих стяжек, являющихся полами по грунту.

Все проблемы для любого указанного случая решает комплексная теплоизоляция:

  • вертикальная – оклеивание наружных граней ленты пенополистиролом на всю глубину + утепление цоколя, неразрывно связанное с теплоизоляцией фасада;
  • горизонтальная – утепление отмостки 5 – 10 см слоем пенополистирола шириной 0,6 – 1,2 м на глубине 0,3 – 0,4 м.

Внимание! Вертикальная и горизонтальная теплоизоляция должны монтироваться в комплексе, поскольку основанием здания является не только фундамент, но и грунт под ним, примыкающий к МЗЛФ по бокам.

Утепление фундамента дома пенополиуретаном.

Садовый дом без отопления

В отсутствие обогрева дома большинство индивидуальных застройщиков полагают, что защитить фундамент и прилежащие к нему грунты от промерзания невозможно в принципе. Это серьезная ошибка, снижающая ресурс силовых конструкций минимум вдвое. Понять, зачем необходима теплоизоляция, можно при рассмотрении теплового контура дома:

  • геотермальное тепло – присутствует на любом участке по умолчанию;
  • горизонтальное утепление – позволяет сохранить тепло недр, чтобы не дать промерзнуть почве;
  • вертикальное утепление – защита гидроизоляции + бетонной конструкции от промерзания.

Утепление фундамента дома без подвала для сезонного проживания.

Горизонтальный контур экструдированного пенополистирола должен быть непрерывным, поэтому существуют варианты укладки ЭППС:

  • по периметру котлована под подошвой МЗЛФ + под отмосткой – решает проблему кардинально, сохраняя геотермальное тепло под всем зданием, даже при намокании глина вспучиться не может;
  • под полом по грунту + вертикально по внутренним граням ленты + под подошвой МЗЛФ + по наружным граням фундамента + под отмосткой – только такая схема позволяет создать в пятне застройки непрерывный тепловой контур.

Внимание! В отсутствие пенополистирола на наружной поверхности МЗЛФ частичное разрушение фундамента возможно даже при качественной гидроизоляции, кольцевых дренах, замене грунта в пазухах обратной засыпки слоем нерудного материала.

Периодический обогрев дачи

При эпизодическом посещении дачи надо регулярно отапливать внутренние помещения. После отъезда владельца обогрев отсутствует. Таким образом, жилища периодической (временной) эксплуатации следует отнести к неотапливаемым, обеспечить аналогичные контуры теплоизоляции.

Теплая отмостка

Массивные ж/б конструкции промерзают сильнее, поэтому для любого дома на МЗЛФ (без подвального этажа) надо усилить слой утеплителя в углах:

  • длина двухслойного полистирольного участка – 3 ширины ленты МЗЛФ;
  • схема расположения утеплителя – поверх первого слоя.

Поверх утрамбованного песка укладывается утеплитель и делается бетонная отмостка.

Внимание! Не нужна теплая отмостка для столбчатых и свайных фундаментов с висячим ростверком. Во всех остальных случаях она желательна для гарантированного отсутствия вспучивания грунтов, прилежащих к фундаменту дома.

Рекомендации приведены для зданий всех типов эксплуатации, что позволяет снизить бюджет эксплуатации и обеспечить максимально возможный ресурс фундамента.

Рекомендуем: Чем утеплять фундамент.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Утепление ленточного фундамента снаружи: технология

Общий вид ленточного фундамента

Выбор надежного фундамента с учетом особенностей грунта – первый шаг к строительству прочного и уютного жилья для долгосрочного проживания. Чтобы основание служило долго и меньше подвергалось неблагоприятным воздействием, требуются дополнительные усилия, поэтому стоит рассмотреть, какую пользу принесет утепление ленточного фундамента и какие материалы для этого используются.

Зачем нужно утеплять ленточный фундамент

Ленточный фундамент используется при строительстве домов на слабых и пучинистых грунтах. Из-за сравнительно высокой стоимости такое основание используют для массивных и фундаментальных строений. Хорошая теплоизоляция ленты и цоколя дома даст следующие преимущества:

  • уйдет проблема холодных полов и траты на дополнительный их обогрев;
  • накопленное в доме тепло не будет покидать его через неутепленное основание;
  • утепленный фундамент и цоколь снизит влажность на первом уровне здания, что оставит развитие плесени или грибка;
  • теплое бетонное основание будет обогревать грунт рядом, препятствуя его замерзанию зимой;
  • уменьшение степени промерзания позволит снизить степень пучения почв, что защитит основание и стены дома от трещин и других признаков разрушения.

Многие из этих преимуществ имеют особое значение, если в планах обозначен мелкозаглубленный фундамент. Следовательно, затраты на изготовление утепляющего слоя основания с лихвой окупят себя в процессе эксплуатации уже готового сооружения. Остаётся выяснить, как утеплить ленточный фундамент.

Что предшествует утеплению фундамента

Стоит помнить, что внешняя теплоизоляция фундамента делится на горизонтальную и вертикальную. Первый тип укладывается ещё до того, как лента будет залита бетоном. А второй можно смонтировать после застывания раствора и снятия опалубки.

После стандартной процедуры укладки подушки из песка и щебня требуется гидроизоляция фундамента. Этот слой укладывается перед теплоизоляционным и будет служить ему защитой.

В качестве слоя, закрывающего доступ влаги внутрь фундамента, применяется жидкая резина или полимерная битумная мастика. Эти материалы удобны тем, что они не покрываются мелкими трещинками со времени, не становятся средой размножения плесени и грибка, а также неинтересны для грызунов.

Наносятся эти составы распылителем или шпателем. Максимальное количество слоёв достигает 4, а толщина покрытия колеблется 2-6 см. Чтобы приступить к следующему этапу работы, необходимо дождаться полного высыхания гидроизоляционного слоя. Определить это можно следующим способом: высохшая резина или мастика не прилипает при прикосновении.

Вместо мастики в качестве гидроизоляции можно использовать полимерные мембраны в рулонах. Только непосредственно перед укладкой нижнюю сторону нужно нагреть.

Использование пенопласта в качестве утеплителя ленточного фундамента

Применение пенопласта считается универсальным способом утеплить фундамент снаружи. Этому способствует ряд достоинств этого материала:

  • его можно применять в подвальных помещениях любого типа, в том числе с отоплением или без;
  • он фиксируется на специальный клей, что считается самым быстрым способом монтажа;
  • пенопласт отличается низкой теплопроводностью;
  • достаточно 20 см материала, что обеспечить достаточную теплоизоляцию ленточному фундаменту.
  • размер плиты из этого материала можно легко скорректировать, потому что он без труда разрезается канцелярским ножом.
Плиты из пенопласта

Чтобы прикрепить пенопласт к бетону, используется простая технология: на нижнюю сторону листа необходимо нанести несколько симметричных капелек клея, а после приложить подготовленную поверхность к бетону. Чтобы фиксация была надежной, стыки также обрабатывают клеем.

Теплоизоляционный слой обязательно нужно закрыть ещё одним слоем гидроизоляции. Но если производится утепление мелкозаглубленного ленточного фундамента (или МЗЛФ), слой пенопласта над уровнем грунта можно покрыть слоем штукатурки.

Обязательное условие: перед заштукатуриванием необходимо армировать слой пенопласта, чтобы предотвратить его разрушение.

Особенности работы с пенополистиролом

Плиты из полистирола

По замечанию специалистов, пенопласт и пенополистирол изготавливаются на одной основе, но с применением различных технологий. Среди их производных есть пеноплекс, представляющий собой газонаполненный материал. По показателю теплопроводности утепление фундамента пенополистиролом или пеноплексом немного уступает. При этом материал предпочтительней ввиду своей высокой прочности. Благодаря этому его можно использовать и в горизонтальной, и в вертикальной теплоизоляции. А это требуется, если производится утепление мелкозаглубленного фундамента.

Он состоит из ячеек замкнутой структуры, поэтому слой этого материала не впитывает влагу, даже если она на него попадет, но это часто не отменяет необходимости создания стандартных гидроизоляционных слоёв.

Листы пенополистирола оборудованы стыковочными пазами, что придает слою герметичность. Срок эксплуатации такой теплоизоляции составляет 50 лет.

Монтаж плит из полистирола по технологии мало чем отличается от работы с обычным пенопластом. В следующем видео процесс создания теплоизоляции при помощи этого материала будет показан наглядно:

Применение полиуретановой пены

Этот способ создания теплоизоляции ленточного фундамента снаружи считается самым дорогостоящим, поскольку требует профессиональных навыков и специального оборудования. Цена на саму полиуретановую пену тоже нельзя назвать низкой. Хотя по структуре материал очень похож на полистирол, его прочность значительно ниже. По этому параметру пену лучше сравнивать с качественным пенопластом.

Инструмент для напыления полимерной пены

Основным достоинством полиуретановой пены считается способ нанесения, который предполагает полное отсутствие швов и стыков на утепленных стенах. В этом случае не требуется дополнительно использовать гидроизоляцию, поскольку такое покрытие способно выполнить обе функции.

Утеплением керамзитом

Самым бюджетным способом утеплить цоколь и фундамент считается покрытие из керамзита. Этот материал представляет собой крупный песок до 5 мм и гранулы разных диаметров (20 мм и 30-40 мм). В основе производства лежит обжиг глины, поэтому простота изготовления определяет низкую стоимость материала. Керамзит не подвержен гниению.

Единственным недостатком этого материала считается неустойчивость к влаге, поэтому использовать его для горизонтального типа утепления, если грунт мелкозаглубленный, не стоит.

Основные компоненты керамзита

Если с помощью керамзита монтируется наружное боковое утепление, важно в дополнение приобрести гидроизоляционные материалы в рулонах. Толщина слоя теплоизоляции при этом не должна быть меньше 30-40 см.

Если планируется ленточный фундамент с глубоким заглублением и достаточно широким котлованом для теплоизоляции можно сконструировать опалубку, для гидроизоляции использовать полиэтилен. Затем в образованный им между опалубкой своеобразный мешок нужно засыпать керамзит, а затем сверху снова прикрыть полиэтиленом. Таким образом, получается водонепроницаемый кокон, который будет сохранять тепло в основании дома.

Ошибки при утеплении фундамента

Каждый, кто решает утеплить основание дома своими руками впервые, не застрахован от ошибок. Поэтому стоит рассмотреть те моменты, из-за которых труд начинающего мастера может стать малоэффективным:

  • если использовать утеплитель только для части фундамента в земле, игнорируя цоколь, полы в доме могут остаться холодными;
  • отсутствие плавающей стяжки между слоями плит пенопласта или полистирола, холод будет проникать внутрь через швы и кирпичную кладку;
  • не выполненное горизонтальное утепление на уровне подошвы ленты приведет к возможному промерзанию нижнего слоя бетона;
  • ещё одним «мостиком холода может стать кирпичная стена дома, уходящая в землю.

Ленточный фундамент, несмотря на высокую стоимость, является одним из оптимальных решений для строительства большого здания на слабых грунтах. Изготовление теплоизоляционного слоя в этом случае, не только решит проблемы холодных полов в доме, но и будет способствовать уменьшению пучения почвы и меньшей вероятностью появления в строении следов разрушения.

В распоряжении мастера находятся несколько вариантов утепления основания, отличающихся по структуре, методам применения и стоимости. Часто распространенными вариантами считаются пенопласт и полистирол. Качественным, но дорогим способом является распыление полимерной пены. Самым бюджетным, но имеющим ограничения в применении считается керамзит.

Выбирая один из имеющихся утеплителей, стоит внимательно следовать инструкции, не допуская ошибок, которые приведут к появлению «мостиков холода» в фундаменте.

Как утеплить фундамент - построить

Когда мы думаем о фундаментах, большинство из нас, вероятно, представляет себе варианты с простой засыпкой в ​​виде полос или траншей, в которых бетонные и блочные фундаменты расположены только под внешними и внутренними несущими стенами. Но если вы думаете о своей стратегии изоляции, вам также необходимо учитывать тип первого этажа, который вы используете.

Например, фундаментные плиты должны иметь собственное основание из надлежащим образом уплотненного твердого ядра и песчаных заглушек. Между тем, подвесные полы - деревянные или бетонные - опираются непосредственно на внешние стены и фундамент дома. Таким образом, все становится частью одного и того же теплового элемента.

Энергоэффективность

Практически во всех домах, построенных до 1980 года, цокольный этаж холодный. Не учитывались потери тепла через поддерживающий грунт или, что еще хуже, активные сквозняки через щели
в подвесных конструкциях.

Очевидно, что с тех пор стандарты значительно изменились, но изменились и наши ожидания.Сейчас в тренде деревянные, каменные или фарфоровые полы, устанавливаемые поверх полов с подогревом, так что мы можем чувствовать себя уютно под ногами; а это автоматически означает, что нам нужна лучшая изоляция.

Реализовать это может быть непросто для ремонтников, но есть много вариантов для людей, строящих самостоятельно с нуля.

На этой иллюстрации от Viking House показан его бюджетный пакет строительства пассивного дома, который включает в себя фундамент с высокой степенью теплоизоляции, рассчитанный на коэффициент теплопроводности 0,10 Вт / м2 · K

Строительные нормы и правила устанавливают целевые значения теплопотерь через фундамент. Наиболее распространенные решения обычно составляют от 0,14 до 0,18 Вт / м2K, но ограничитель обратного хода составляет 0,25 Вт / м2K. Существуют также минимальные стандарты герметичности (10 воздухообменов в час), которые большинство строителей стремятся улучшить.

В целом, это демонстрирует нашу растущую нетерпимость к сквозняку в фундаменте домов, который может подорвать улучшение теплоизоляции стен и кровельной ткани. Таким образом, теперь считается, что правильная тепловая детализация пола и фундамента играет огромную роль в общих характеристиках здания.

Опорные плиты и фундаменты траншеи

Наиболее распространенным типом фундамента является насыпь траншеи, при которой траншея соответствующей глубины и ширины выкапывается перед ее полным заполнением товарным бетоном.

Этот подход часто сочетается с фундаментной плитой для конструкции перекрытия, которая обычно представляет собой бетонную заливку толщиной 100–150 мм, монтируемую на месте поверх надлежащим образом уплотненного жесткого основания. Такая установка означает, что плита не зависит от фундамента стены по периметру, поэтому изоляция может быть встроена либо под, либо поверх конструкции первого этажа.

В обоих сценариях тип изоляции должен иметь соответствующую плотность, чтобы выдерживать прилагаемые нагрузки. Он также должен иметь низкое водопоглощение, а также быть в целом устойчивым к загрязнениям, особенно там, где его части или все они могут находиться под влагонепроницаемой мембраной (DPM).

Изоляционные основы - passivehouseplus.ie

Подходы, основанные на использовании ткани, требуемые ужесточением строительных норм и передовых практик, таких как пассивный дом, в очень большой степени связаны с обеспечением высоких уровней непрерывной изоляции.Это означает всю оболочку - крышу, стены, окна и цокольный этаж. От шляпы до куртки и ботинок.

Само собой разумеется, что одним из наиболее важных аспектов проектирования пассивного дома или любого высокоэффективного здания с низким энергопотреблением является обеспечение того, чтобы любая используемая система фундамента была хорошо изолирована и не имела тепловых мостов.

В конце концов, чем лучше вы изолируете стены и пол дома, тем больше тепла может уйти от теплового моста в месте соединения стены с полом, увеличивая риск образования конденсата и роста плесени над плинтусом.Поэтому изоляция этого перехода становится критически важной.


1 заливка бетонной плиты поверх изоляции Xtratherm с утеплителем по краям; 2 Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивном центре UEA Enterprise Center; 3 вид с воздуха на фундамент системы KORE Insulation с двумя кольцевыми балками; 4 Изоляция XPS уложена на выкопанном первом этаже первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом; 5 150-миллиметровая изоляция Xtratherm, проложенная под плитой пола первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри; 6 Geocell, пеностеклянный гравий, несущий и изолирующий свойства.

Если вы не строите высотное или многоэтажное здание, выбор наиболее подходящего типа изолированного фундамента для типичного проекта на бумаге выглядит просто, при этом большая часть головной боли отводится на мельчайшие детали работы на месте.

Маловероятно, что потребуется фундамент глубокого заложения, если только грунтовые условия не являются неровными или необычными в каком-либо отношении. В большинстве случаев нагрузки, создаваемые типичной низкоэнергетической структурой, будут низкими по сравнению с несущей способностью поверхностного грунта, поэтому обычно выбирают между двумя типами систем фундаментов мелкого заложения.

Ленточные фундаменты являются более традиционными и широко используются в Великобритании и Ирландии, где стены поддерживаются непрерывной «полосой» фундамента непосредственно под стенами.

Плотный фундамент - это в основном железобетонные плиты одинаковой толщины, которые покрывают всю площадь (хотя и не всегда) здания. Они распределяют нагрузку, создаваемую рядом колонн или стен, по площади фундамента. Как следует из названия, этот тип фундамента по сути «плавает» по земле, как плот плывет по воде.

В большинстве зданий пассивных домов, как правило, используются утепленные фундаменты типа плота, где бетонная плита заливается в «чашу» или «ванну» изолирующей оболочки, которая полностью окружает ее, изолируя ее от прямого контакта с землей. Края этой «ванны» изоляции обычно непрерывны с изоляцией стены, и этот метод, как правило, лучше подходит для обеспечения того, чтобы в фундаменте не было мостов холода.

До сих пор могло показаться, что утепленные фундаменты на плотах - это не проблема для зданий с низким энергопотреблением.Однако редко бывает так просто.


alt = 1 Фундамент Kingspan Aeroground с изоляцией из пенополистирола, вырезанный для двойных кольцевых балок, поддерживающих внутренний и внешний лист полой стены; 2 система изолированного фундамента Isoquick на пассивно сертифицированной улице Лансдаун Драйв, Лондон.

Эта статья изначально была опубликована в 26-м номере журнала «Пассивный дом Плюс». Хотите немедленный доступ ко всем прошлым выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно

Выбор системы фундамента, даже в проектах пассивного дома, часто может зависеть от внешних факторов, таких как состояние грунта. Действительно, на участках, содержащих усадочную глину, которые могут подвергаться значительному перемещению из-за корней деревьев и других наростов (достаточно распространенная проблема), традиционное решение в этих случаях - это копать вниз, используя свайный фундамент.

Тем не менее, фундаменты на плотах часто выбираются вместо ленточных, где грунтовые условия плохие или вероятна оседание, а также могут иметь преимущество с точки зрения скорости и стоимости строительства, поскольку обычно требуется меньше земляных работ и используется меньше бетона.

С другой стороны, современные ленточные фундаменты и другие традиционные типы фундаментов также могут быть приведены в соответствие со стандартами с точки зрения радоновых барьеров, надлежащей изоляции и конструкции без тепловых мостов - действительно, вплоть до уровня пассивного дома.

Чтобы продолжить этот момент, при принятии решения о системе неглубокого фундамента на основе традиционного понимания того, как плотно-ленточный фундамент должен упускать из виду тот факт, что некоторые новые системы включают аспекты как конструкции плота, так и полосы и, похоже, работают хорошо, в то время как позволяя использовать различные строительные системы - будь то деревянный каркас, ICF, пустотелая стена, внешне изолированные блоки и т. д.


Монтаж системы утепленного фундамента Kore с указанием: 1 подготовительных земляных работ; 2 укладка ванны пенополистирола с трубами теплого пола и; 3 заливка плиты перекрытия.

Например, существует несколько вариантов утепленных фундаментов на плотах: некоторые системы имеют «кольцевую балку» или две, в которых бетон армирован по краям, а в других нет. В самом деле, некоторые будут утверждать, что системы, включающие кольцевые балки, на самом деле вообще не являются системами плотов, особенно если бетонная плита недостаточно толстая, чтобы считаться плотом.

Так что, возможно, различия между плотом и полосой уже не так актуальны, когда дело доходит до выбора того, как изолировать ваш дом от того, что находится под ним.

Системы утепленных фундаментов

Ирландский гигант строительных материалов Kingspan продает в Ирландии систему утепленных фундаментов под названием Aeroground, основанную на шведской системе Supergrund (компания также предлагает ряд изоляционных решений для традиционных фундаментов). Несущие стены и плита перекрытия здания располагаются поверх слоя пенополистирола, обычно с траншеями, прорезанными в изоляции по периметру для кольцевой балки из железобетона для поддержки внешних стен, хотя весь пол способствует поддержанию вес здания.

По словам менеджера по производству Kingspan Insulation Джо Кондона, конструкция системы меняется в зависимости от нагрузки на стены. Например, версия, предназначенная в первую очередь для конструкции деревянного или стального каркаса, имеет как внутреннюю, так и внешнюю кольцевую балку - одну для рамы и одну для внешнего листа из блока или кирпича, которые оба термически изолированы от плиты перекрытия.

«Хотя он выглядит как плот, это не настоящий плот, поскольку кольцевая балка, поддерживающая стены, отделена от плиты перекрытия», - сказал он.Но подготовка грунта по существу такая же, как и для фундамента на плоту, в том смысле, что участок очищен и полностью выровнен с равномерным слоем камня по всей площади дома.

Еще одним ключевым игроком на рынке утепленных фундаментов является Kore, которая продает утепленную фундаментную систему, подходящую для пассивных домов, под названием Kore Insulated Foundation. Технический менеджер по продажам Стивен Маги также стремится подчеркнуть, что система в ее стандартной форме не похожа на традиционный фундамент плота, а представляет собой систему сама по себе.

«Проблема в том, что поскольку они выглядят как фундамент плота, все называют их фундаментом плота, но с чисто инженерной точки зрения это не фундамент плота. Они могут быть спроектированы как плот, но в стандартной форме они принимают элементы традиционного плота и элементы ленточного фундамента. Это система изолированного фундамента ".


1 Деталь системы утепленного фундамента Isoquick под деревянной каркасной стеной; 2 чертеж, иллюстрирующий деталь от пола до стены для системы изолированного фундамента Aeroground компании Kingspan; 3 200 мм изоляции PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в котором использовался новаторский подход к традиционному ленточному фундаменту.

Как и версия Kingspan, EPS 300, обладающий высокой прочностью на сжатие, используется в сочетании с бетоном и сталью, а EPS 100 используется в трехслойной изоляции для пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, например, для крепления внутренней или внешней створки.

Существует ряд других систем, основанных на схожих принципах, например, Passive Slab от Viking House и Raft Therm от Castleform. Но еще одно нарицательное имя в системах изолированных фундаментов - Isoquick, которое без колебаний описывает свой продукт как действительно созданный на плотах.

Джонатон Барнетт из Isoquick настаивает на том, что конструктивно плот сильно отличается от кольцевой балки с соединенной плитой перекрытия. «Конструкция с кольцевой балкой переносит всю нагрузку вниз через узкую полосу по периметру с тонким слоем бетона между балками. Это концентрирует нагрузку на узкой полосе изоляции, ограничивая допустимую нагрузку ».

Он говорит, что конструкция кольцевой балки - это, по сути, ленточный фундамент с усиленной балкой, что в результате расширения означает, что грунт под балкой должен быть подготовлен на ту же глубину, что и ленточный фундамент, хотя Коре и Кингспан говорят, что в этом меньше необходимости раскапывать с их системами.

«Конструкция плиты в виде плоского плота означает, что нагрузка от стен распределяется, что позволяет строить фундаменты там, где грунтовые условия более мягкие или более глинистые», - сказал Барнетт. «Это также упрощает конструкцию арматуры, устраняя или значительно сокращая потребность в трудоемких проволочных каркасах арматуры».

Настоящая конструкция плота также лучше работает в термическом отношении, говорит он, не в последнюю очередь потому, что уровень изоляции под краем плиты остается постоянным.Конструкции кольцевых балок требуют, чтобы бетонная плита была утолщена по краям, а это означает, что изоляция должна быть меньше по сравнению с серединой здания. «Все наши детали могут быть разработаны для достижения пассивного стандарта на кольцевой балке», - сказал Маги.

Помимо споров о тепловых характеристиках, возможно, выбор архитекторов в большей степени зависит от универсальности всех этих систем с точки зрения приспособления к различным типам конструкций, но для других привлекательность системы плоских плотов вполне может заключаться в присущей ей простоте. обеспечения оптимальных тепловых характеристик.

Другой фактор, конечно же, это стоимость. Системы изолированных фундаментов могут стоить дороже, но один аргумент заключается в том, что они требуют гораздо меньше грунта или земляных работ, чем традиционные фундаменты, включая необходимость рыть траншеи, что, в свою очередь, ускоряет строительство и снижает риск проблем со здоровьем и безопасностью.

«Удаление навоза происходит просто и без траншей, - сказал Барнетт. «Точно так же основание и выравнивающий камень готовятся всего за день или два.После того, как камень окажется на месте, ваша площадка окажется вне грязи, что облегчит жизнь всем, кто работает на работе. От пустого участка до готового пола обычно меньше двух недель. Мы заключаем контракты просто на пустых сбережениях ».

Инженер-конструктор Хиллиард Таннер также считает, что в целом затраты равны между изолированными и неизолированными системами. «Мы сделали ряд утепленных фундаментов, которые в целом работают дешевле, чем традиционные ленточные фундаменты», - сказал он. Системы с изолированным фундаментом, безусловно, привлекают больше внимания со стороны крупных подрядчиков, «потому что они действительно хорошо работают с модульными домами, а строителям нравится идея сокращения количества квалифицированного труда, необходимого на месте», - говорит Стивен Маги из Kore.


1 Фундамент в Денби Дейл, первом сертифицированном пассивном доме в Великобритании с полостенными стенами, с легким изоляционным бетонным блоком на стыке стены с полом; 2 Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены; 3 Ленточный утепленный фундамент Kingspan 200 мм с бортиком 70 мм под пассивный дом в Инверине, штат Колорадо, Голуэй; 4 Этот пассивный дом в Ко Мит имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также покрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.

Также наблюдается сокращение использования бетона с утепленными фундаментами. «С точки зрения затрат вы используете намного больше полистирола, чем в традиционном фундаменте, но это компенсируется уменьшением количества бетона примерно на 50%», - добавляет Маги.

Кроме того, есть элемент заводского изготовления таких систем, так как вы с большей вероятностью увидите точные характеристики фундамента заранее, включая количество используемой изоляции и бетона. Это может минимизировать вероятность ошибок и потерь материала на месте.«С точки зрения QS, это позволяет им определить точное количество материалов, которые потребуются заранее - в отличие от традиционных ленточных фундаментов, когда вы выкапываете траншею и приблизительно определяете количество бетона, необходимое для ее заполнения». Как упоминалось ранее, условия грунта остаются самым большим фактором, а это означает, что ленточный или свайный фундамент может быть лучшим выбором, когда почва более мягкая или подвержена потенциальному нарушению со стороны ближайших корней деревьев, или если нагрузки на стены данной конструкции могут быть более высокими. слишком тяжелые по частям, или если рассматриваемый участок содержит водоносные горизонты.

Маги говорит, что систему Kore можно использовать практически в любых грунтовых условиях. «Если грунтовые условия плохие, система может быть спроектирована больше как традиционный плот, при этом балки грунта и ребра в плите объединены, чтобы заставить всю систему работать монолитно. В случае очень плохого состояния грунта, например на засыпанной земле плот может опираться на стандартные сваи, но при этом сохраняется полный тепловой разрыв между сваями (землей) и плотом ». В любом случае система должна быть разработана квалифицированным инженером с учетом условий грунта и надстройки.

Фундамент ленточный

Хотя среди сторонников плотового фундамента распространено мнение, что ленточные фундаменты могут привести к тепловому компромиссу по сравнению с изолированными системами фундамента, Passive House Plus за эти годы показал множество проектов различных типов строительства, которые достигли стандарта пассивного дома с традиционный ленточный фундамент.

Главное - хорошая детализация. Это может означать изоляцию стен, которая продолжается ниже уровня земли, достигает уровня ниже изоляции пола и обеспечивает достаточное перекрытие теплоизоляции между изоляцией стены и изоляцией пола.Учитывая, что температура грунта ниже определенной глубины остается относительно теплой по сравнению с внешними условиями, отсутствие изоляции под блочной кладкой, разделяющей изоляцию стены и изоляцию пола, может быть проблемой - если слой изоляции опущен ниже уровня изоляции пола. Например, ведущий ирландский производитель изоляционных материалов Xtratherm рекомендует укладывать изоляционный слой стены на глубину 225 мм ниже изоляционного слоя пола.

Foundation в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий 1 пеностеклянный гравий Geocell и заполнитель под бетонной плитой; 2 с последующим выше радоновым барьером и; 3 Железобетон 225 мм с покрытием Power Float.

Если есть изоляция со стороны помещения стеновой застройки - например, на внутренней стороне деревянного каркаса - тепловые мосты на этом стыке можно минимизировать, например, установив изолирующий выступ по краям пола. плиты, которые соединяются с изоляцией на стороне помещения в соответствии с ACD (допустимые конструктивные особенности).

Точно так же общая деталь для проектов каменной кладки - это наличие блока с низкой теплопроводностью в основании внутреннего листа кладки, где стена встречается с изоляцией пола, чтобы минимизировать потери тепла через это соединение.Компания Xtratherm сообщила Passive House Plus, что она провела обширный термический анализ широкого спектра продуктов на ирландском рынке, предназначенных для эффективной изоляции полов и стыков полов и стен.

«Любопытно, что многие поставщики систем не указывают результирующее значение Psi для этого соединения», - сказал Марк Магеннис, старший технический советник Xtratherm. Магеннис сказал, что полученные значения Psi от хорошо детализированных изолированных ленточных фундаментов в целом сопоставимы с изолированными системами фундаментов.

«Да, хотя может быть снижение значения Psi с некоторыми системами изолированного фундамента, детализация традиционных ленточных фундаментов с использованием блоков средней плотности и тщательная детализация традиционной изоляции также снижает значение Psi», - сказал он.

Собственная деталь компании основана на ирландских приемлемых конструктивных деталях (ACD) и учитывает типичные сжимающие нагрузки для жилых помещений и детализацию радона в соответствии с директивами Агентства по охране окружающей среды Ирландии.

«Он также может обойтись без специальных инженерных расчетов, необходимых для фундаментных систем», - сказал Магеннис.В этой детали используются плиты подступенка CavityTherm Foundation Riser в полости, проходящей ниже гидроизоляционного слоя (DPC), обеспечивая как минимум 225 мм перекрытия от верхней части изоляции пола. Он имеет радоновый барьер, покрывающий полость, рассекающий или переплетающийся под изоляцией, а затем проходящий под изоляцию пола.

Магеннис сказал, что для любого, кто хочет принять решение о системе фундамента, ключевым моментом является то, чтобы характеристики продуктов и системы были четко определены, а заявления о производительности были опубликованы и сертифицированы соответствующим квалифицированным лицом, например, зарегистрированным NSAI тепловым мостом. оценщик моделирования - легким для понимания способом.Он также подчеркнул необходимость «лучшей и простой детализации на месте».

Другой альтернативой утепленным плотам или ленточным фундаментам является Geocell, пеностеклянный гравийный материал, который работает как легкая внешняя изоляция и располагается ниже плиты перекрытия. Он несущий, с прочностью на сжатие, сопоставимой с твердым сердечником, и свободный дренаж. Система сертифицирована для пассивного дома и предлагает такие же тепловые характеристики, как и обычные системы изоляции, со значением лямбда 0,08 Вт / м2К.Он полностью сделан из переработанного стекла и распространяется в Ирландии компанией Linham Construction.

Модернизация

Конечно, неудивительно, что, если не поднять все здание, практически невозможно модернизировать изолированные системы фундамента.

Но есть некоторые меры, реализация которых может быть достаточно рентабельной, например, выкопать первый этаж и добавить теплоизоляцию. «Что бы вы там сделали, так это выкопали бы пол до уровня, который был бы достаточно компактным, чтобы создать ровное основание, положите изоляцию, положите плиту пола и положите полоску изоляции по периметру, чтобы создать перегородка-мост холода между плитой перекрытия и нижней частью внутренней стены », - сказал Джо Кондон из Kingspan.

Самой большой проблемой будет гидроизоляция и удержание несущих конструкций на месте, пока вы рвете пол.

Еще одним шагом может стать снижение уровня внешней изоляции ниже уровня первого этажа для устранения теплового моста. Иногда достаточно просто установить внешнюю изоляцию на достаточно большую глубину под землей, поскольку, как только вы опуститесь на определенную глубину, температура грунта все равно повысится.

Радоновые барьеры

В районах, которые были внесены в список как имеющие высокий уровень радона, строительные нормы Ирландии и Великобритании обычно предусматривают, что новые здания должны быть оборудованы прочным радоновым барьером и отстойником, в то время как менее затронутые территории могут по-прежнему нуждаться в некоторых основных защитных мерах.

Согласно Хиллиарду Таннеру, с изолированными системами фундамента, как он их описывает, отстойник радона входит в верхнюю часть засыпки, как обычно, а затем под изоляцией помещаются барьеры, оставляя ее за пределами изоляции. В качестве альтернативы вы можете установить барьер поверх первого или второго (из трех) слоев утеплителя пола, а затем в контакте с кольцевой балкой.

  • Foundation в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий Geocell и заполнитель под бетонной плитой Фундамент в рамках проекта социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий Geocell и заполнитель под бетонной плитой
  • Радоновый барьер Радоновый барьер
  • Заливка бетонной плиты поверх теплоизоляции Xtratherm с изоляцией по краям Заливка бетонной плиты поверх утеплителя Xtratherm с утеплителем по краям
  • Плита перекрытия литая Плита перекрытия залита
  • Железобетон 225 мм с финишным покрытием Power Float. Железобетон 225 мм с покрытием Power Float.
  • Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивном центре UEA Enterprise Center Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивном центре UEA Enterprise Center
  • Деталь фундамента в Denby Dale, первом в Великобритании сертифицированном пассивном доме с полой стеной, с легким изоляционным бетонным блоком на стыке стены с полом Деталь фундамента в Denby Dale, первом в Великобритании сертифицированном пассивном доме с полой стеной, с легким изоляционным бетонным блоком на стыке стены с полом
  • Деталь системы утепленного фундамента Isoquick под деревянным каркасом Деталь, показывающая утепленную фундаментную систему Isoquick под деревянной каркасной стеной
  • Вид с воздуха на фундамент системы KORE Insulation с двумя кольцевыми балками Вид с воздуха на фундамент системы KORE Insulation с двумя кольцевыми балками
  • Утепленный ленточный фундамент Kingspan 00 мм с бортиком 70 мм до краев под пассивным домом в Инверине, штат Колорадо, Голуэй Утепленный ленточный фундамент Kingspan 00 мм с бортиком 70 мм до краев под пассивный дом в Инверине, графство Голуэй
  • Изолированная система фундамента Isoquick на пассивно сертифицированной улице Лансдаун-Драйв, Лондон. Изолированная система фундамента Isoquick на пассивно сертифицированной улице Лансдаун Драйв, Лондон.
  • Этот пассивный дом в Co Meath имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также покрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом. Этот пассивный дом в Co Meath имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также закрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.
  • Изоляция Xtratherm толщиной 150 мм, проложенная под плитой пола первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри Изоляция Xtratherm толщиной 150 мм, проложенная под перекрытием первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри.
  • Geocell, пеностеклянный гравий, несущий и изолирующий Geocell, пеностеклянный гравий, несущий и изолирующий свойства.
  • ПИР-изоляция толщиной 200 мм для изоляции под цокольным этажом пассивного дома в Эссексе, в котором использовался новаторский подход к традиционному ленточному фундаменту 200-миллиметровая изоляция PIR для обеспечения изоляции под цокольным этажом пассивного дома в Эссексе, в котором использовался новаторский подход к традиционному ленточному фундаменту.
  • Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для сведения к минимуму тепловых мостиков с внутренним листом полой стены Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены
  • Система фундамента Aeroground с изоляцией из пенополистирола Kingspan, вырезанная для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены; Система фундамента Aeroground с изоляцией из пенополистирола Kingspan вырезана для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены;
  • Изоляция XPS уложена на вырытом первом этаже первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом Изоляция XPS уложена на выкопанном первом этаже первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом.

Изоляция жилых фундаментов - InterNACHI®

Дома, которые строятся сегодня, более энергоэффективны, чем дома, построенные всего несколько лет назад, в первую очередь благодаря значительным улучшениям в строительных изделиях и технологиях, а также разработке высокопроизводительных систем отопления и охлаждения и других приборов.В InterNACHI мы считаем, что преимущества изоляции фундамента часто упускаются из виду. Потери тепла из неизолированного кондиционированного подвала могут составлять до 50% от общих тепловых потерь дома в плотно закрытом и хорошо изолированном доме. Изоляция фундамента используется в первую очередь для снижения затрат на отопление и практически не способствует снижению затрат на охлаждение. Помимо снижения затрат на отопление, изоляция фундамента повышает комфорт, снижает вероятность образования конденсата и соответствующего роста плесени, а также повышает удобство жизни в помещениях ниже уровня земли.


Типы фундаментов

Типы фундаментов: цокольный этаж, плита на уровне грунта или подвал. Глубокие морозы и низкий уровень грунтовых вод часто делают подвал основным фундаментом. Тем не менее, строительство подвала с перекрытием на одном уровне является обычным явлением, а пристройки дома часто имеют фундамент для подполья.

Полные подвалы

Подвалы можно изолировать как внутри, так и снаружи.Для внутренней изоляции можно использовать обычный каркас 2х4 с ватой или изоляцию методом мокрого напыления. Если покрытие из пароизоляции на изоляции войлока не является огнестойким, его следует покрыть гипсокартоном. Жесткая пена также используется для внутренних помещений подвала. Полоски на меху используются для удержания пенопласта на месте. Также можно использовать изоляционные плиты из экструдированного или вспененного полистирола или полиизоцианурата. Нормы пожарной безопасности требуют, чтобы большинство изоляционных пенопластов было покрыто гипсокартоном.

Для внешней изоляции фундамента используется экструдированный или пенополистирол непосредственно на внешней стороне стен подвала. Изоляция, открытая выше уровня, должна быть закрыта, чтобы защитить ее от физического насилия и разрушительного воздействия солнца. Типичные материалы покрытия включают в себя рулонный металл, соответствующий сайдингу, цементную плиту, прикрепленную к плите подоконника, или нанесение отделки, напоминающей штукатурку.

Третий вариант - использовать систему фундамента из пенопласта. Фундаменты из полистирола устанавливаются на обычные опоры, как при строительстве стены из Lego®. Бетон укладывается в формы, где он застывает, образуя структурные и термические компоненты стены подвала.Наружная пена, либо вспененные плиты, размещенные снаружи обычного фундамента, либо стеновая система в форме пены, может обеспечить скрытый входной путь для подземных термитов. Термиты могут проходить сквозь многие пенопласты и за ними. Если используется внешняя изоляция из пенопласта, необходимо использовать сплошной металлический щит от термитов между верхней частью фундамента и пластиной подоконника, чтобы вытеснить термитов из пенопласта и увидеть их. Даже в этом случае лечение обычными термитицидами, чтобы остановить заражение, может быть затруднено.Гидроизоляция фундамента, дренаж площадки и фундамента, а также обработка термитов для утепленных и неизолированных подвалов аналогичны. Однако, если будет использоваться внешняя изоляция из пенопласта, используйте гидроизоляционные материалы, совместимые с пеной.

Подвальные помещения
Во многих отношениях стены подвала - это всего лишь короткие стены подвала. Могут использоваться внешние пенопластовые и пенопластовые изоляционные системы. Однако изоляция стен внутреннего пространства обычно выполняется либо пенопластом, либо драпированной изоляцией. Если используется пенопласт, он простирается от верха фундамента до верха фундамента.Полость, образованная балкой по краю, должна быть заполнена войлоком из стекловолокна или вспененным материалом. Большинство норм пожарной безопасности допускают, чтобы до 2 дюймов полистирола было выставлено на внутренней части подполья, прежде чем потребуется покрытие.

Если рабочие места изолированы стекловолокном или войлоком из минеральной ваты, эти войлоки обычно прикрепляются к подоконнику и накидываются на пол. Батарейки шириной четыре фута, заключенные в пластиковый чехол, хорошо работают при горизонтальной установке. Обычные войлоки шириной 16 или 24 дюйма оставляют пустоты между войлоками и не работают так хорошо.

В некоторых юрисдикциях требуется вентилируемое рабочее пространство для контроля влажности. Требования к вентиляции значительно снижаются, если пол в коридоре покрыт пластиковой пленкой с перекрытием краев и заклеен лентой, чтобы уменьшить влажность пространства для лазания. При необходимости установите работающие вентиляционные отверстия, чтобы их можно было закрыть. Не забудьте заполнить пространство обода балок стекловолокном или вспененной пеной, чтобы завершить изоляционную обработку.

Пол над подвесным помещением также можно утеплить.Это поднимает тепловую оболочку от стен подползника до пола. Хотя этот метод имеет множество преимуществ, трубопроводы должны быть защищены от замерзания, а каналы отопления и охлаждения также должны быть изолированы.

Плита на поверхности
Потери тепла максимальны на уровне внешней поверхности или рядом с ней. Для снижения затрат на отопление и уменьшения синдрома холодного пола, характерного для монолитного строительства, критически важна изоляция. Наружная изоляция пеной, как и внешняя изоляция подвала, работает хорошо.Изоляция должна проходить от верха плиты до верха фундамента. Пенопласт внутри фундамента также распространен. Необходимо предусмотреть термический разрыв, чтобы предотвратить термическое растекание плиты наружу. Установка гвоздезабивателя, обработанного под давлением, или скошенной кромки плиты обеспечивает термический разрыв, но при этом позволяет крепить напольное покрытие. Климат, стоимость топлива, эффективность отопительного оборудования и тип фундамента помогают определить рентабельный уровень изоляции.

Экономия от утепленных фундаментов зависит от стоимости топлива, производительности отопительного оборудования и климата.Стоимость полной изоляции фундамента подвала будет варьироваться, но строители сообщили о ценах от 800 до 1200 долларов. Если ипотека нового дома была увеличена на 1200 долларов, то увеличение жилищных выплат составило бы 106 долларов в год для 30-летней ссуды под 8%. Комбинированные расходы на отопление и ипотеку будут аналогичными, а дом станет более комфортным и обеспечит более здоровую внутреннюю среду.

Часто задаваемые вопросы

Если подвал еще не закончен, нужно ли его утеплять?

Да, если только верхний этаж не изолирован.Даже если подвал используется только для хранения, обогрева и охлаждения, он термически связан с остальной частью дома.

Является ли изоляция пола над подвалом или над подвальным помещением альтернативой изоляции фундамента?

Да, но имейте в виду, что трубы, воздуховоды и оборудование HVAC, расположенное в подвале, тогда необходимо будет изолировать для защиты труб от замерзания. Иногда их можно сгруппировать на небольшой площади с изолированными стенами, в то время как пол над остальной частью подвала изолирован.

Не улучшает ли энергоэффективность внешняя изоляция?
Если в подвале используется пассивная солнечная конструкция со значительным количеством окон, выходящих на юг, то будет полезна внешняя изоляция, при условии, что стены подвергаются солнечному воздействию. В типичном подвале экономия энергии незначительна.

Следует ли иметь внутри фундаментных стен пароизоляцию?
Если используется внутренняя изоляция, да. Бетону необходимо дать высохнуть, но влажный воздух подвала, типичный для лета Среднего Запада, не должен достигать прохладной стены, где он может конденсироваться.Изоляция из войлока, специально разработанная для внутренней части стен фундамента, имеет перфорированную полимерную облицовку, которая предотвращает циркуляцию воздуха через войлок, но позволяет водяному пару от стены выходить.

Увеличит ли изоляция фундамента риск проникновения термитов?
Изоляция фундамента не увеличивает риск проникновения в термин. Если в почве обитают термиты, а в здании используется древесина, существует риск заражения. Наружная изоляция может снизить вероятность раннего обнаружения и препятствовать лечению при обнаружении.

При осмотре фундамента на предмет термитов неплохо было бы оставить открытую полосу или небольшой участок, на котором не используется изоляция фундамента?
В некоторых южных штатах с высоким уровнем заражения термитами, включая Флориду, Северную и Южную Каролину, Джорджию, Алабаму, Миссисипи, Луизиану, восточный Техас, южную и центральную Калифорнию, Джорджию, Теннесси и Гавайи, изоляция из жесткого пенопласта не применяется. допускается контактировать с почвой. В других областях требуется 6-дюймовый зазор между верхней частью изоляции фундамента и любым деревянным элементом каркаса, чтобы можно было визуально осмотреть термитов.Инспектор InterNACHI может быть нанят для проведения необходимых проверок на вредителей. Будет ли гидроизоляция подвергать химическому воздействию изоляционные материалы наружного фундамента?
В может случиться. Всегда следуйте инструкциям производителя изоляции по влагозащите.

А как насчет гидроизоляции? Код
часто требует гидроизоляции вместо гидроизоляции, если стена примыкает к жилому пространству. Производители некоторых изделий из пенопласта предлагают конкретные рекомендации по гидроизоляции своих пенопластов.

Как долго прослужит наружная изоляция фундамента?
Правильно установленная изоляция фундамента должна служить столько же, сколько и изоляция, установленная где-либо еще в здании.

Следует ли защищать пенопластовую изоляцию над уровнем земли?
Пена выше уровня земли должна быть защищена как от солнца, так и от физических повреждений. Ультрафиолет разрушает и разрушает большинство пен. Кроме того, повреждение газонокосилкой, мячами и другим случайным контактом может ухудшить внешний вид и характеристики пены.Обычные материалы, используемые для защиты пены выше класса, включают двух- или трехслойную отделку штукатуркой, эластомерные или цементные покрытия, наносимые кистью, вертикальный виниловый сайдинг, цементную плиту, алюминиевый рулонный материал и панели из стекловолокна.

Увеличит ли изоляция фундамента риск проблем с радоном?
Попадание радона в жилище происходит через трещины и другие отверстия ниже уровня земли. Использование теплоизоляции фундамента должно минимизировать тепловые нагрузки на фундамент и помочь минимизировать растрескивание, тем самым уменьшая проникновение радона.

Следует ли вентилировать рабочие места?
Кодекс CABO для одной и двух семей требует 1 квадратный фут вентиляции подзарядки на каждые 150 квадратных футов площади пола. При установке пароизоляции можно использовать рабочие форточки размером 1/10. Теплый и влажный летний воздух может конденсироваться на прохладной земле, даже если он покрыт поли-паровым замедлителем диффузии, что увеличивает риск проблем с влажностью в пространстве для ползания. Предпочтительнее установить пароизоляцию и закрыть работающие форточки.Если в соответствии с местными правилами требуется вентиляция пространства для ползания, предпочтительнее изолировать пол и установить пароизоляцию.

Требуется ли противопожарная защита для установленных внутри изоляционных пенопластов?
Все пенопласты требуют тепловой защиты, равной ½ дюйма гипсокартона при установке внутри здания, в том числе в подвесном пространстве. Единственным исключением является полиизоцианурат Celotex Thermax®, который может быть установлен без теплового барьера, если это одобрено местным должностным лицом строительных норм. Являются ли изоляционные бетонные опалубки (ICF) менее дорогими, чем изолированные монолитные бетонные стены?
ICF могут быть конкурентоспособными, но затраты зависят от проекта. Пена, используемая в этих системах, должна решать те же проблемы, которые описаны выше для пенопласта.

Таким образом, если вы потратите время на планирование лучшей системы изоляции для вашего нового дома, а также проведите инвентаризацию изоляции, которая в настоящее время установлена ​​в вашем доме, в долгосрочной перспективе можно добиться экономии энергии.


Другие подобные статьи об осмотре

Как уменьшить потери тепла через опоры

Некоторые типы фундаментов могут терять тепло через бетонные основания. К счастью, потери тепла через опоры обычно незначительны, поэтому для большинства строителей вполне разумно игнорировать эту проблему. Количество тепла, проходящего через бетонное основание, зависит от глубины основания (неглубокие основания теряют больше тепла, чем глубокие), климата и желаемых характеристик строителя. Если цель состоит в том, чтобы соответствовать строгим стандартам, таким как пассивный дом, решение этого теплового моста может быть важным.

На фундаментах со стволовыми стенами, включая подвалы, тепловые мосты через опоры можно решить, установив изоляцию на внутренней стороне стволовых стенок и разместив под плитой непрерывный горизонтальный слой жесткого пенопласта.Для других типов фундаментов, включая плиты на уровне грунта, может потребоваться установка жесткого пенопласта под фундаменты или их полное удаление.

Может ли пена поддерживать дом?

Инженеры говорят нам, что хорошие почвы должны выдерживать 3000 фунтов на квадратный фут (20,9 фунтов на квадратный дюйм). Большинство марок изоляционных материалов из экструдированного полистирола (XPS), включая пенополистирол Owens Corning и пенополистирол Dow, имеют прочность на вертикальное сжатие 25 фунтов на квадратный дюйм. Это больше, чем многие почвы, которые обычно используются для поддержки фундамента и дома.Также можно заказать XPS высокой плотности или пенополистирол (EPS) с более высокой прочностью на сжатие (40, 60 или даже 100 фунтов на квадратный дюйм).

Ученый-строитель Джон Штраубе указывает, что когда жесткий пенопласт поддерживает нагрузку, он может страдать от «ползучести», типа сжатия, которое происходит медленно. «За 50 лет пена может дать усадку на 10%», - объясняет он. Однако до тех пор, пока ползучесть постоянна, здание, стоящее на пене, не должно пострадать. «Настоящая проблема не в решении; это дифференциальное урегулирование », - говорит Штраубе.Конечно, неравномерная осадка может повредить здание. Указанный производителем пеноматериал рейтинг прочности на сжатие может не учитывать ползучесть, поэтому всегда рекомендуется проконсультироваться с инженером-строителем перед проектированием опор, которые сидят на пенопласте. Dow заявляет, что прочность на сжатие в вертикальном направлении измеряется при 5% деформации или при разрушении, в зависимости от того, что произойдет раньше. Чтобы снизить вероятность ползучести, ведущей к дифференциальной осадке, Dow рекомендует коэффициент безопасности 3: 1. Например, если требуется 20 фунтов на квадратный дюйм, использование пены 60 фунтов на квадратный дюйм может предотвратить проблему.

Даже несмотря на то, что жесткий пенопласт может выдерживать больший вес на квадратный дюйм, чем отличный грунт, местные должностные лица кодекса могут быть не готовы дать согласие на использование жесткого пенопласта под фундаментом. Если вы планируете проектировать здание с пенопластом под опорой, будьте готовы к переговорам с местными должностными лицами.

Фундаменты утепленные

Изолированный плотный фундамент представляет собой несущую плиту на грунте с равномерной толщиной, а не с утолщенным краем. Толщина бетона и график арматуры рассчитаны на то, чтобы выдерживать нагрузки, которые накладываются на стены по периметру и любые внутренние несущие стены.

Формы из пенополистирола, которые обычно используются для утепленного фундамента плота, напоминают большой прямоугольный поддон. В отличие от многих неглубоких фундаментов, защищенных от мороза, утепленный плотный фундамент имеет непрерывный горизонтальный слой жесткого пенопласта под всей плитой, а также вертикальную изоляцию по периметру плиты. Изоляция по периметру часто собирается из блоков EPS, которые соединяются вместе. После укладки бетона формы из пенопласта остаются на месте, как и изолированные бетонные формы.Изолированный фундамент плота обычно не имеет подземной изоляции, простирающейся от фундамента (известной как изоляция крыла), а вместо этого зависит от глубокого слоя щебня, чтобы избежать морозного пучения.

Фундаменты утепленные плоты были разработаны в Европе. Из-за растущего интереса к стандарту пассивных домов в Соединенных Штатах и ​​Канаде, компания Bygghouse из Нью-Джерси теперь распространяет утепленные плоты в Северной Америке. Строители утепленных фундаментов плотов также могут использовать обычные панели XPS или EPS, поддерживаемые съемными формами периметра.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Элемент изоляции фундамента на плотном фундаменте, сборные комплекты форм ICF

Почвенные условия некоторых строительных площадок не подходят для фундаментного фундамента с утолщенным краем фундамента, если предварительно не начать обширную и дорогостоящую рекультивацию почвы.Выбор плиты-плота в таких условиях может оказаться гораздо более дешевым вариантом.

Плотная плита - это неглубокий фундамент, защищенный от замерзания, или плита на уровне грунта, не имеющая стандартной опоры с утолщенными краями, на которую опирается вся нагрузка дома. Он разработан для равномерного распределения нагрузки по всей поверхности здания.

Строительные площадки с плохими почвенными условиями (нарушенная почва, обширные почвы, низкая несущая способность, высокий уровень грунтовых вод и т. Д.) Могут потребовать значительных инвестиций в дренаж, замену грунта и уплотнение до того, как инженер одобрит проект.

На фотографиях ниже представлены меры по дренажу, которые потребовались для поддержки грунтового пола с утолщенным краем, основанного на плите на площадке с высоким уровнем грунтовых вод. Изображения любезно предоставлены Янни Милоном.

Укладка дренажа для плиты на уклоне с высоким уровнем грунтовых вод Укладка дренажа с гравием и геотекстилем под плиту на горизонтальном основании Укладка гравия для дренажа плиты на уклоне с высоким уровнем грунтовых вод

Плита на плоту действует как снегоступы тем, что распределяет вес равномерно по поверхности земли. большая поверхность.По этой причине они часто могут быть построены на почве, которая не может поддерживать другие типы конструкций.

Типичные требования к несущей способности почвы для утолщенного краевого фундамента составляют 150 кПа (3000 фунтов на квадратный фут), при этом плита плота может находиться на почве с одной третью этой несущей способности или даже меньше с дополнительными инженерными мерами. Часто это будет наиболее доступным (и, возможно, единственным) вариантом строительства на участках с особенно неподходящими почвенными условиями. Даже с домом среднего размера такие расходы могут иногда достигать десятков тысяч долларов и, возможно, останавливать строительный проект на его пути.

Также исключается риск столкновения с грунтом плохого качества на глубине традиционного фундамента, поэтому плита-плот на любом участке может избежать возможных дорогостоящих сюрпризов после начала земляных работ. Благодаря более прочной конструкции он менее подвержен движению и растрескиванию, чем здания, стоящие на опорах.
Вы можете найти или не найти инженера, имеющего опыт в проектировании плотовых плит, или же вы можете изучить компании, которые специализируются на изготовленных по индивидуальному заказу сборных ICF-плитах на наборах опалубки.

Земляные работы и укладка плит

  • Удалите примерно 6 дюймов органического материала, на два фута дальше того места, где будет след здания.
  • При необходимости постройте подпорную стену для создания ровной поверхности здания.
  • Если есть большие отверстия в местах удаления корней деревьев, их можно заполнить заполнителем и утрамбовать.
  • Если площадка вообще имеет уклон, выровняйте ее с помощью уплотняемой насыпи 0–2,5 дюйма, обязательно уплотняя ее пластинчатым пакером с требуемыми интервалами.
  • Положите 6 дюймов ровного чистого камня на расстоянии двух футов от периметра здания.
  • Установите штифты там, где будут углы здания.
  • Установить все водопроводные трубы, электрические трубопроводы и трубки для отвода радонового газа.

Примечание. Мы настоятельно рекомендуем поискать сантехника, имеющего опыт строительства плит на грунте. Поскольку все сантехнические работы будут выполняться в бетоне, важны точность расположения, высота слива и правильный уклон слива.

  • Установите изоляционные формы для плит перекрытия, внутреннюю изоляцию пола и армирующую сетку в соответствии с техническими условиями.
  • Если вы устанавливаете внутрипольное излучающее отопление, убедитесь, что его разработал инженер, чтобы правильно расположить систему подачи тепла, чтобы не повлиять на структурную целостность плиты.

плоту Slab Установка

Сначала укладываются формованные кромочные элементы, углы должны быть скруглены и закреплены на их месте.Затем следует установка внутренней теплоизоляции, радоновой газо-паровой мембраны, арматурной сетки и любых систем отопления, и все это выполняется в соответствии с инженерными планами и указаниями. Все изображения плит любезно предоставлены Legalett.

Уплотнение гравия под плотным фундаментом Изоляционные системы формовки плит Угловая деталь для изолированной системы формовки плит Деталь юбки для неглубоких фундаментных плит с защитой от замерзания Арматурная деталь для плиточного фундамента

Полы из плит перекрытия часто нагреваются, что обеспечивает очень комфортное и равномерное распределение тепла по всему дому.Большой объем нагретого бетона внутри оболочки здания будет действовать как тепловая батарея, накапливая и выделяя тепло, что помогает сбалансировать температуру как летом, так и зимой.

Такое количество нагретой тепловой массы внутри ограждающей конструкции здания также обеспечивает тепловую безопасность в случае отключения электроэнергии, медленно выделяя тепло в течение нескольких дней. Плиты на плотах могут нагреваться с помощью гидравлических систем (жидкости) или труб с воздушным обогревом, как показано ниже.

Лучшая конструкция подвала:

Традиционные подвалы начинаются с заливного фундамента, затем фундаментной стены и, наконец, перекрытия из плит.Изоляция опор выполняется редко, и в зависимости от того, как изолированы стены, в результате может образоваться тепловой мост между опорой и стенами или полом. Это приводит к нежелательным потерям тепла, а также к большему риску образования конденсата на более холодных частях бетона.

В качестве альтернативы, подвал можно построить, начав с утепленной плиты-плота, за которой следует фундаментная стена ICF. Это обеспечивает непрерывный слой изоляции, отделяющий бетон от земли. В результате получился очень удобный и энергоэффективный подвал без тепловых мостиков и сниженный риск образования плесени.

Макет подвала с плитой-плотом и стеной ICF любезно предоставлен Treehugger. Макет плиты-плота с защитой от радона / пароизоляции между слоями пенополистирола © Legalett

Подробнее о изолированных опалубках фундаментов типа

для перекрытий на одном уровне см. Здесь из Руководства по экологическому строительству EcoHome Изоляция серии

: какой тип фундамента мне подходит?

Секция ленточного фундамента

Плотные фундаменты

Еще одна система фундаментов, которую вы часто встретите в Ирландии, - это плотный фундамент.В отличие от ленточного фундамента, фундаменты на плотах используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченных землях, влажных грунтах или там, где грунт был завезен на площадку.

Бетон для плотного фундамента заливается по всей площади дома, что делает его похожим на одну большую бетонную плиту. Фундаменты для плотов должны быть специально спроектированы и построены, то есть они должны устанавливаться только компетентными подрядчиками и под контролем квалифицированного архитектора или инженера.

Готовый плотный фундамент может поддерживать множество колонн и стен, распределяя нагрузку по плите и площади первого этажа и снижая контактное давление.

Плот основы, как правило, используются для больших нагрузок, когда почва имеет низкую несущую способность, когда основание к общему площади пола является высокой или когда стены здания находятся в непосредственной близости друг от друга и могут перекрывать друг друга.

Свайный фундамент

Свайный фундамент представляет собой прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, расположенные на нем. Свайные фундаменты используются, когда на поверхности низко несущий грунт (нагрузка переносится на более прочный грунт, находящийся глубже, например, скала или более прочный грунт), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. Д.) .Существуют даже разные типы свайных фундаментов, например, сваи с торцевыми опорами и фрикционные сваи.

Вы не часто найдете свайные фундаменты, используемые для жилых домов (например, одно- или двухэтажные дома), и нечасто используются в Ирландии.

Можно ли утеплить фундамент?

Конечно! Обычный мост холода (мост холода), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать изолированные системы фундамента для устранения теплового моста в этом месте соединения.

Хотя они очень похожи на плотный фундамент, где бетонная плита выдерживает вес здания, они чаще всего проектируются как грунтовые плиты. Это означает, что плита переносит вес конструкции на землю, так что земля сама несет нагрузку. Большинство систем изолированного фундамента также могут быть спроектированы так, чтобы действовать как плотный фундамент, в зависимости от конструкции и условий грунта.

Теплоизоляция для фундаментов | ISOQUICK® Изолированный плот

С изоляционным основанием ISOQUICK ® гибкость применения сочетается с высокой термостойкостью и прочностью состава материала.

Модули ISOQUICK ® состоят из Peripor ® , водостойкой пены из линейки полистирола BASF®, которая была разработана для приложений, подверженных давлению и влажности.

Изоляционные фундаменты ISOQUICK ® основаны на концепции фундаментов на плотах с использованием полужесткой фундаментной плиты. Простая геометрия делает его оптимальной изоляцией, а также обеспечивает надежные структурные результаты. Эта концепция избавляет от необходимости в сложных бетонных защитных юбках, краевых утолщениях или ленточных фундаментах.

Эта умная система позволяет использовать широкий спектр изоляционных и бетонных профилей. Модули предварительно собираются индивидуально, а затем легко соединяются вместе на строительной площадке, что практически исключает отходы. Более того, можно отказаться от сложных и дорогостоящих работ, включая установку и снятие опалубки.

ISOQUICK ® … без сомнения, гениальный профиль!

Пирамидальный профиль кнопок, характерный для ISOQUICK ® , обеспечивает уникальные преимущества по сравнению с гладкими изоляционными панелями. Отдельные компоненты не могут сдвинуться ни при установке, ни при бетонировании и, таким образом, образуют устойчивую заслонку. Запатентованная конструкция также увеличивает устойчивость здания. Сила, возникающая, например, в результате давления на грунт с одной стороны здания, может передаваться в грунт через изоляционный фундамент ISOQUICK ® . Специальная форма кромок обеспечивает как переход без тепловых мостов (сертифицированные компоненты пассивного дома) к прилегающим стенам, так и герметизацию в соответствии с DIN 18533.

Изолирующий фундамент ISOQUICK ® - это хорошо спроектированная комплексная система с национальным техническим допуском, учитывающая постоянное стремление к энергосберегающему строительству. Наденьте теплые носки на свой дом и противостояйте растущим ценам на энергию: изоляционные основы ISOQUICK ® позволяют вам строить экологически рациональным, ориентированным на будущее и экономичным образом.

ISOQUICK®… думая о будущем!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
