Как рассчитать толщину утеплителя для стен: зачем нужно знать точную толщину, как вычислить

Как рассчитать толщину утеплителя для стен

Строительство любого здания не может обойтись без очень важного этапа — утепления пола, его потолка и стен. Особо ответственным он является для жилых зданий. И главную роль здесь играет не оптимальный выбор теплоизоляционного материала, а именно корректный расчет необходимой его толщины. От правильности определения этого показателя будет зависеть и долговечность строения, и его эксплуатационные характеристики. Как рассчитать толщину утеплителя для стен? В этом нам и предстоит разобраться.

Разбираемся в величинах

Абсолютно все материалы имеют такие показатели, как теплопроводность и теплосопротивление. Если первая величина говорит о способности их проводить тепло, то вторая, наоборот, является оборотной стороной «медали». Тот стройматериал, что замечательно проводит тепло, имеет низкое значение теплосопротивления. Эти показатели определяются в лабораторных условиях, и эти же величины любой производитель указывает на упаковке своего товара.

Без качественно выполненных теплоизоляционных работ обойтись невозможно, ведь если в ваши расчеты вкрадется ошибка, то в вашем доме появятся мостики холода — слабые места, через которые тепло начнет быстро покидать жилище. Помимо утечки драгоценного нагретого воздуха такие мостки приведут к другим бедам — к образованию конденсата, а затем и к появлению плесени. Теперь понятно, что утепление дома — операция, которая жизненно необходима.

Как рассчитывается необходимая толщина?

Сначала нужно определиться с материалами, которые вы выбрали для отделочных работ. Здесь важна и схема отделки — как экстерьера, так и интерьера. От нее зависит окончательная толщина стен строения.

Расчет теплосопротивления (Rпр.) проводится по формуле, которая потребует от вас знания материала стены и его толщины:

Rпр. = (1/α (в))+R1+R2+R3+(1/α (н))

Тут R1, R2, R3 означают тепловое сопротивление слоя, а α(в) и α(н) являются коэффициентами теплоотдачи поверхностей стен (внутренней — в, наружной — н).

Затем необходимо заняться расчетом минимального значения теплосопротивления (Rмин.) для той климатической зоны, в которой располагается дом:

R = δ/λ

Δ — толщина слоя материала (измеряется в метрах), а λ — его теплопроводность (Вт/м*К). Последнее значение должно быть проставлено на упаковке, также его можно найти в таблице коэффициентов теплопроводности материалов.

Чем выше значение, тем холоднее материал. Самый высокий коэффициент у мрамора и металла, самый низкий у воздуха, поэтому пористые материалы являются отличными теплоизоляторами: пенопласт толщиной в 40 мм имеет такую же теплопроводность, как метровая кирпичная кладка.

Теперь необходимо сравнить Rмин. с Rпр. и найти разность — ΔR. Когда первое значение равняется второму, или же меньше его, то в утеплении стен необходимости нет. В случае если Rмин. больше, то нужно снова найти разность: ΔR = Rмин.- Rпр.

Подбирается толщина теплоизоляционного материала, исходя из величины ΔR. Необходимо учесть и остальные его характеристики: класс горючести и плотность, коэффициенты водопоглощения и теплопроводности.

Расчет утепления для стен из кирпича

Если стены дом построены из пенобетона, плотность которого составляет 0,3 м, а коэффициент теплопроводности равняется 0,29, то разделив первое число на второе, мы получим искомое значение — 1,03.

Для того, чтобы корректно рассчитать нужную толщину утеплителя для стен, нужно узнать минимально возможное значение теплосопротивления в той местности, где расположено ваше жилище. В результате вычитания из него нашего числа (1,03) получится коэффициент теплосопротивления, необходимый искомому материалу — теплоизолятору.

В том случае, когда при возведении стен использовалось много материалов, придется сложить все их показатели теплосопротивления. Для расчета утеплителя надо учитывать сопротивление теплопередаче материала (R). Для этого придется вычислить величину ГОСП (градусосутки периода отопления):

ГСОП = (t_В-t_ОТ) х z_ОТ

t_B — температура в помещении (нормой считается +20-22°С).  t

от — средняя температура воздуха, z_от — количество дней отопительного периода в году. Все эти показатели можно отыскать в «Строительной климатологии» СНиП 23-01-99.

После определения теплосопротивления всех материалов необходимо найти толщину утеплителя для кровельного материала, потолка, пола и стен. Рассчитывается значение по формуле:

RТР = R1 + R2 + R3 … Rn, где n обозначает число слоев, а R — теплосопротивление материалов — рассчитывается по формуле:

R = δs/λS, где первое значение толщина, второе — теплопроводность.

Расчет утепления для стен из пеноблоков

Например, в роли материала для стен выступают:

• пенобетонный блок D600, толщина которого составляет 30 см;
• теплоизолятор — базальтовая вата, имеющая плотность 80-125 кг/м³;
• отделка из пустотелого кирпича (1000 кг/м³) толщиной 12 см.

Коэффициент теплопроводности данных материалов:

• бетон — 0,26 Вт/м^*0С;
• утеплитель — 0,045 Вт/м
  *0С;
• кирпич — 0,52 Вт/м^*0С.

Затем определяем теплосопротивление:

Газобетон — RГ = δSГ/λSГ = 0,3/0,26 = 1,15 м²*⁰С/Вт. Кирпич — RК = δSК/λSК = 0,12/0,52 = 0,23 м²*⁰С/В. Так как стена имеет три слоя, ищем искомое: RТР = RГ + RУ + RК, после чего вычисляем теплосопротивление нашего утеплителя — RУ = RТР— RГ — RК.

Вообразим, что наш дом находится в местности, где RТР (22°С) — 3,45 м²*⁰С/Вт. Рассчитываем: RУ = 3,45 — 1,15 – 0,23 = 2,07 м²*⁰С/Вт. Нужное сопротивление утеплителя найдено, теперь надо узнать его толщину: δS = RУ х λSУ = 2,07 х 0,045 = 0,09 м или 9 см.

Расчет утепления для мансарды

Теплоизоляционный слой материала для мансарды рассчитывается так же, как и для стен. Лучше, если теплопроводность его будет 0,04 Вт/м

*0С. Наиболее популярными являются плиты, маты или рулонная теплоизоляция. Расчет делается по алгоритму, приведенному выше. От его грамотности зависит микроклимат всех помещений в зимний период. Люди сведущие утверждают, что толщина теплоизолятора должна быть вдвое больше, чем та, что представлена в проекте. Если выбор пал на засыпные материалы, то они потребуют периодического разрыхления.

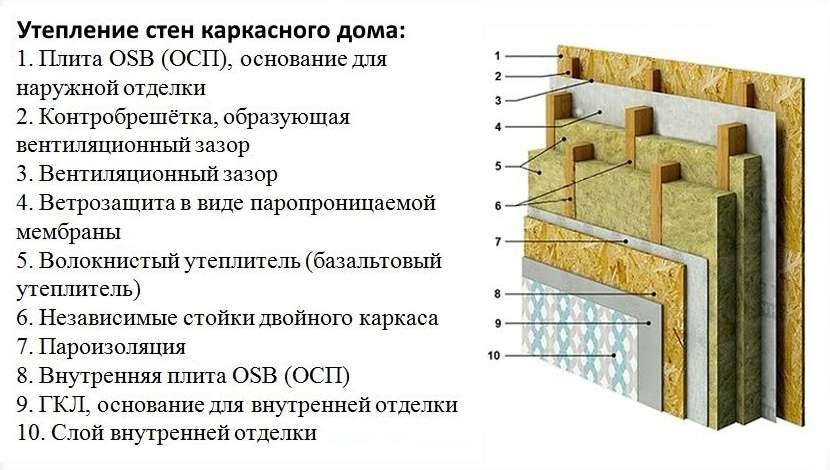

Расчет утепления для стен каркасного строения

В этом случае теплоизолятором может служить эковата или сыпучие материалы. Здесь расчеты элементарны, так как в конструкции утеплитель наличествует. Если взять в качестве примера столицу нашей родины, то теплосопротивление стен (R) здания должно быть равным 3,20 м²*⁰С/Вт. Вата имеет λут = 0,045 Вт/м^*0С. Здесь используется формула δут = R х λут = 3,20 х 0,045 = 0,14 м.

Расчет утепления для пола

Для правильного расчета необходимо обладать некоторыми знаниями, к которым относятся:

• расположение пола по отношению к уровню земли;
• температура грунта на глубине.

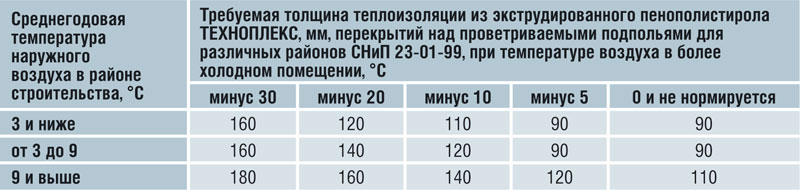

В этом поможет следующая таблица.

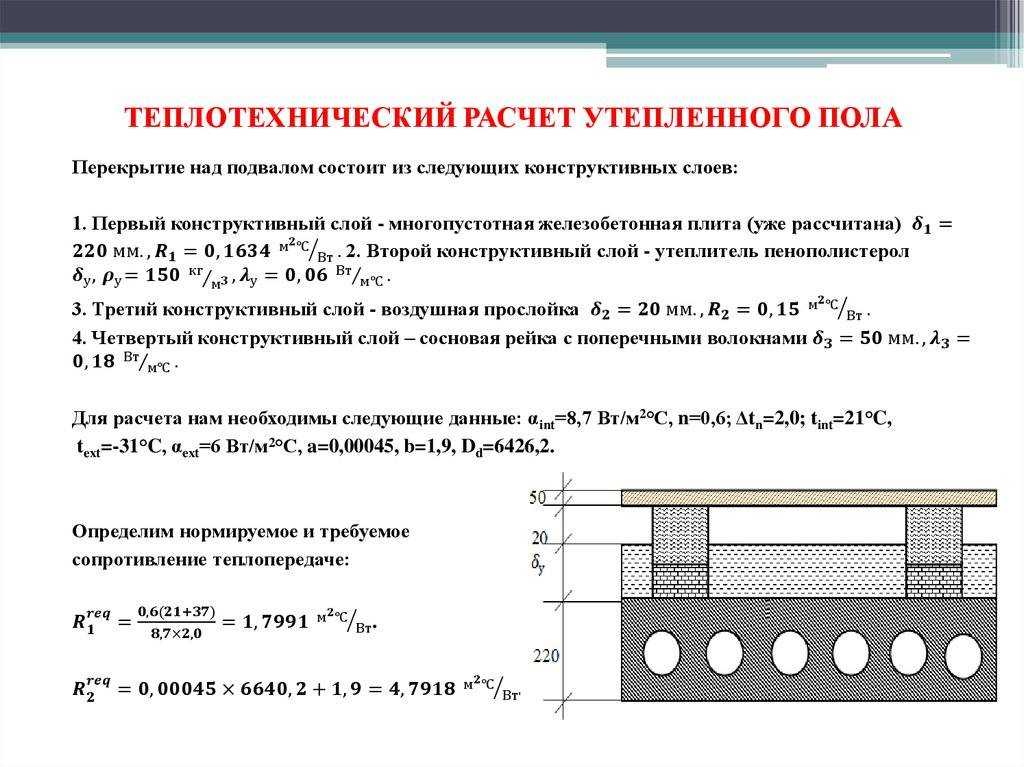

Расчет происходит по следующему сценарию:

• определяется ГОСП;
• вычисляется теплосопротивление;
• определяется толщина всех слоев и сопротивление каждого из них;
• данные суммируются.

Для нахождения толщины утеплителя нужно из нормативного сопротивления вычесть суммарное значение слоев, исключение — изоляционный. Для нахождения нужного значения теплосопротивление утеплителя умножают на коэффициент теплопроводности.

Если процесс «Как рассчитать толщину утеплителя для стен» не слишком понятен, то лучше пойти другим путем: в сети можно найти множество калькуляторов, которые способны значительно облегчить ваши труды.

О том, как надо это делать, смотрите здесь:

Видео загружается…

Как самостоятельно рассчитать толщину утеплителя для стен и крыши?

Чтобы создать зимой комфорт в доме, необходимо поддерживать в помещениях оптимальную температуру. Это нетрудно, если хозяин заранее побеспокоился об утеплении.

Однако просто уложить теплоизолирующий материал недостаточно. Для эффективной теплоизоляции необходимо, чтобы слой утеплителя был определенной толщины.

На первый взгляд сложностей здесь нет. Достаточно уложить побольше теплоизоляции — и тепло в доме обеспечено. Однако любой утеплитель имеет определенный вес, к которому добавляется вес удерживающей его конструкции. И весь этот вес закрепляется на стене, создавая дополнительную нагрузку.

Если дополнительная нагрузка превышает пределы прочности стены, теплоизоляция будет отваливаться вместе с кусками стены. Но даже когда прочность стены достаточна, излишняя теплоизоляция не приводит к дополнительной экономии топлива.

На первый план в этом случае выступают потери тепла при проветривании или через вентиляцию, а их с помощью теплоизоляции устранить нельзя. Зато затраты на укладку лишнего утеплительного материала могут быть значительными. С другой стороны сокращать толщину теплоизоляции ниже определенного предела тоже невыгодно — растут потери тепла и затраты на отопление.

В магазине стройматериалов можно попросить продавца рассчитать необходимую толщину и общее количество утеплителя. Это делается с помощью специальных компьютерных программ. Но надо учитывать, что сотрудники магазина заинтересованы в продаже максимального количества стройматериалов, поэтому могут существенно завышать цифры. Как же найти золотую середину?

Содержание

• 1 На что ориентироваться при расчете теплоизоляции?
• 2 Расчет толщины утеплителя для стен
• 3 Расчет толщины утеплителя для крыши

На что ориентироваться при расчете теплоизоляции?

Вопросом теплоизоляции зданий занимается прикладная наука теплотехника. В соответствии с ее рекомендациями был создан Свод правил СП 50.13330.2012, входящий в СНиП 23-02-2003 и регламентирующий тепловую защиту зданий.

В СНиП 23-01-99 (Строительная климатология) приводятся исходные климатологические данные для местностей и регионов Российской Федерации.

Эти документы служат ориентирами для расчетов необходимой толщины и общего количества теплоизоляционных материалов. Проделав такие расчеты, владелец дома получает необходимую информацию для закупки и начала работ.

Расчет толщины утеплителя для стен

Тепловая защита зданий согласно Своду правил должна соответствовать таким требованиям:

1. Тепловое сопротивление ограждающих конструкций не должно быть ниже указанных в документе значений.
2. Удельная теплозащитная характеристика дома не должна превышать указанной нормы.
3. Температура внутренней поверхности ограждающих конструкций не должна падать ниже минимально допустимого значения.

Из этих трех параметров самыми важными являются тепловое сопротивление и минимальное значение внутренней температуры. Они будут служить ключевыми величинами в расчетах.

Тепловым сопротивлением R_TP называют величину, обратную теплопроводности. Ее размерность м²·°C/Вт. Внутренняя температура поверхностей стен для жилых помещений нормируется в интервале 20–22°C.

Исходной величиной для расчетов служат градусо-сутки отопительного периода (сокращенно ГСОП). Размерность этого параметра °C·сут/год. Рассчитывают ГСОП по такой формуле:

ГСОП=(t_B–t_OT)·z_OT ,

где t_B — внутренняя температура (+22°C), t_OT — средняя температура воздуха на улице за отопительный сезон, z

ot — количество суток отопительного периода в году, когда среднесуточная температура не выше +8°C.

Примером послужит Москва. Для столицы РФ продолжительность отопительного периода 214 суток/год, а средняя наружная температура для этого периода t_OT= –3,1°C (см. таблицу 1, Строительная климатология). Подставляем значения в формулу и получаем:

ГСОП = [(22 — (–3,1)] · 214 = 5371,4 градусо-суток.

Ищем величину сопротивления теплопередаче, соответствующую этому числу градусо-суток (см. таблица 3, Свода правил). Получилось число, отличающееся от круглых табличных значений, а в таблице только круглые значения. Для остальных случаев предусмотрена формула с коэффициентами a и b:

R_TP = a · ГСОП + b

Подставляем в нее значения и получаем:

R_TP = 0,00035 · 5371,4 + 1,4 = 3,27999 м²·°C/Вт.

Однако полученная величина — это суммарное тепловое сопротивление стены и утеплителя:

R_TP = R_CT + R_y.

Тепловое сопротивление стройматериалов в указанном выше Своде правил рекомендуется считать с учетом условий эксплуатации. Согласно карте влажности климата (Строительная климатология) Москва находится в зоне нормальной влажности. Таблица 2 Свода правил рекомендует учитывать теплопроводность материалов для этих условий в помещениях с нормальной влажностью (большинство комнат) под литерой Б.

Допустим, что утеплять нужно стены из полнотелого глиняного кирпича на растворе из цемента и песка толщиной 0,51 м (два кирпича). Коэффициент теплопроводности такой кладки составляет 0,81 Вт/м·°C. Тепловое сопротивление материалов

определяется соотношением:

R = P/k,

где P — толщина материала, м, k — коэффициент теплопроводности, Вт/м·°C. Подставив значения, получаем:

R_CT = 0,51 / 0,81 = 0,6296 м²·°C/Вт.

Тепловое сопротивление теплоизоляции равно разнице общего сопротивления и сопротивления стены:

R_y = R_TP — R_CT = 3,27999 — 0,6296 = 2,65039 м²·°C/Вт.

Осталось определить толщину самого утеплителя. Будем использовать для теплоизоляции плиты из каменной ваты плотностью 50 кг/м³. Коэффициент ее теплопроводности при указанных условиях составляет 0,045 Вт/м·°C. Чтобы получить толщину минеральной ваты, умножим ее тепловое сопротивление на коэффициент теплопроводности:

P_y = R_y · k = 2,65039 · 0,045 = 0,11927 м или примерно 12 см.

Такой расчет подходит для утепления стен под штукатурку.

Каменную вату, как пористый материал, снаружи на кирпичную кладку обычно укладывают, закрывая ее паропроницаемой мембраной, а потом монтируют вентилируемый фасад.

Через воздушную прослойку этого фасада постоянно снизу вверх проходит воздух. При этом он не только уносит пар из слоя каменной ваты, но и приводит к потере некоторого количества тепловой энергии.

Для вентилируемых фасадов больших размеров на многоэтажных зданиях теплотехники вывели формулы для расчета этих теплопотерь. Они позволяют рассчитать толщину дополнительного слоя утеплителя, чтобы компенсировать эти потери. Однако механизм расчета очень сложен и требует учета многих величин: скорости потока воздуха в прослойке, ее высоты, неоднородностей потока и т. п.

Делать такие сложные расчеты для одноэтажного загородного дома смысла не имеет. Опытные специалисты советуют при монтаже вентилируемого фасада увеличить рассчитанную толщину теплоизоляции примерно на 30%. В нашем примере получится:

P = P_y · 1,3 = 0,11927 · 1,3 = 0,1550 м или примерно 15 см.

Т. е. чтобы утеплить дом в Москве с кладкой из полнотелого кирпича на растворе из цемента и песка с толщиной наружных стен 0,51 см, понадобится уложить три слоя плит базальтовой ваты толщиной по 50 мм, а затем смонтировать вентилируемый фасад.

Расчет

толщины утеплителя для крыши

Расчет толщины теплоизоляции при укладке под кровлю также имеет свои особенности. Под скатную или двускатную кровлю утеплитель монтируют по тому же принципу, что и на стену с вентилируемым фасадом.

Воздух проникает под кровлю снизу и, проходя через воздушную прослойку над утеплителем, выходит через щели под коньком. При этом также возникает дополнительная потеря тепла, которую нужно учесть при расчете толщины теплоизоляции.

Рассчитывать толщину утеплителя для кровли значительно проще, чем для стен. Ведь сама кровля практически не имеет теплового сопротивления, а под утеплителем на скатной или двускатной кровле никакого сплошного толстого конструкционного материала нет. Это значит, что нужно учитывать только тепловое сопротивление утеплителя.

При расчете будем исходить из того же значения ГСОП = 5371,4 градусо-суток и будем использовать ту же формулу сопротивления теплопередаче RTP = a · ГСОП + b. Однако значения сопротивления возьмем в графе 5 для чердачных перекрытий. Коэффициенты a и b там другие: a = 0,00045; b = 1,9. Подставив эти значения в формулу, получаем:

R_У = 0,00045 · 5371,4 + 1,9 = 4,3171 м²·°C/Вт.

Толщину утеплителя считаем так же, как и для стен:

P_У = R_У · k = 4,3171 · 0,045 = 0,19427 м или примерно 20 см.

Иначе говоря, для утепления скатной или двускатной крыши дома в Москве понадобится четыре слоя плит базальтовой ваты толщиной по 50 мм.

Расчет толщины утеплительных материалов при укладке на стены можно сделать самостоятельно, учитывая данные действующих строительных норм и правил. Расчет толщины теплоизоляции для крыши практически не отличается от расчета для стен, но в этом случае надо использовать значения теплового сопротивления из другой колонки таблицы.
