Установка металлических опор освещения технология: Методы и нормы установки опор освещения

Монтаж металлических опор освещения | Световое Оборудование

При проектировании принимается в расчет целый ряд факторов, от которых зависит конечный результат.

Установка металлических осветительных конструкций – трудоемкий и ответственный процесс. Работа с массивными конструкциями требует использования специальной техники и оборудования. Все этапы монтажа детально, по пунктам излагаются в технологических картах, разработанных на основе нормативных документов. Несоблюдение строительных норм и правил может привести к травмам людей и авариям как во время строительства, так и в процессе дальнейшей эксплуатации осветительного оборудования. Поэтому проектированием и установкой опор должны заниматься только организации, которые имеют соответствующие лицензии.

Создание проекта

Обустройство наружной системы освещения состоит из нескольких этапов. Главная задача предмонтажного периода – разработка проекта. При проектировании принимается в расчет целый ряд факторов, от которых зависит конечный результат. Прежде всего, учитываются климатические и геологические особенности местности.

Обязательно проводится геодезическая разметка, которая обозначает линию освещения и привязку к ней столбов опорной сети. Важный момент при расчетах – количество светильников, которые должны обеспечить необходимый уровень освещения. Величина статической нагрузки от световых приборов и другого оборудования, подвешенного на опоре, влияет на параметры фундамента, его глубину и размеры.

Продукция

ОКС Опоры круглые силовые

Опоры круглые силовые

Опоры: AMIRA

ОКК Опоры круглые конические

Опоры круглые конические

Опоры: AMIRA

Тип SAL 9 WŁ2/1,5/3,2/5…SAL 11 WŁ2/1,5/4,7/5 Алюминиевые двухэлементные опоры с дугообразными оголовниками

Алюминиевые двухэлементные опоры с дугообразными оголовниками

ROSA

Тип SAL…/B60 dz Прямые алюминиевые опоры диаметром 114 мм у основания, вкапываемые

Прямые алюминиевые опоры диаметром 114 мм у основания, вкапываемые

ROSA

Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб. 108

Мы свяжемся с вами в ближайшее время

Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108

Впишите Тип опоры:

Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО

Высота:

м

Количество:

шт

+Дополнительные характеристики (показать)

Силовая Несиловая

Прямостоечная Фланцевая

Подвод кабеля: низ верх

Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108

Следующий важный момент – способ подводки питающего кабеля: воздушный или подземный. Подвес проводов СИП (а также контактной сети электротранспорта) создает дополнительные боковые нагрузки на опоры. В таких случаях применяют более массивные силовые конструкции высокой прочности. Укладка электрического кабеля в подземную траншею уменьшает нагрузки на опоры, но увеличивает расходы на дорогостоящие земляные работы. Наконец, проект предусматривает, на какой тип фундамента и каким способом будут устанавливаться опоры. И только после согласования проекта, после его утверждения во всех контрольно-надзорных инстанциях заказчик получает разрешение на строительство.

Нулевой цикл

Подготовка к монтажу не менее важна, чем финальный этап, когда опоры устанавливают на постоянное «рабочее» место. В ходе нулевого цикла опорные конструкции доставляют с завода-изготовителя к месту монтажа, соблюдая при этом ряд правил. Чтобы не повредить защитный цинковый слой, конструкции не «сваливают» кучей на землю, а бережно укладывают на специальные деревянные подставки. В то же время на основе геодезической разбивки производится подготовка траншей, бурение скважин и обустройство фундаментов для опор. Глубина траншей составляет от 1 до 2 метров в зависимости от места их прокладки. Дно покрывают 20-сантиметровым слоем песка, на который укладывают электрический кабель, закрытый в защитную полиэтиленовую трубу. На глубине 40 см укладывают сигнальную ленту для защиты кабеля от случайного повреждения. После засыпки траншей строители приступают к следующему виду работ.

Фундамент

Под опоры либо бурят скважины, либо обустраивают бетонные фундаменты с закладной деталью внутри. В зависимости от способа установки опоры делятся на фланцевые или прямостоечные. При втором способе в скважину определенной глубины и диаметра опускают нижний конец опоры и выравнивают столб строго по вертикали. Положение жестко фиксируется с помощью песчано-гравийной смеси, а также приваренных распорок из арматурного прута, после чего все свободное пространство скважины заливается бетонным раствором до уровня земли. Бетонная смесь утрамбовывается с помощью строительных вибраторов.

Прямостоечная установка опор – более быстрый и дешевый способ. В некоторых случаях ему нет альтернативы, например, при установке опор в плотно застроенных жилых массивах, при остром дефиците площадей и других обстоятельствах.

Стальные опоры и мачты

Опоры освещения

Мачты прожекторные

Парковые декоративные опоры

Кронштейны, оголовники

Закладные детали фундамента

Молниеотводы

Флагштоки

Светофорные опоры

Мачты телекоммуникационные

Однако более надежным и удобным для дальнейшего обслуживания считается метод, когда опора крепится к закладной детали с помощью фланца. Закладная деталь имеет вид металлической трубы или набора анкерных стержней, которые устанавливаются на песчано-гравийную подушку в котлован и бетонируются. Глубина круглого или прямоугольного котлована, форма закладной детали и даже марка бетона зависят от параметров самой опоры, планируемой нагрузки, специфики грунта и других условий эксплуатации. Например, если грунт сыпучий, основание усиливают с помощью опалубки, армированной металлической рамой.

Сегодня заводы-производители производят монолитные фундаментные блоки, которые не нуждаются в бетонировании. Они просто вбиваются или вдавливаются в грунт, что позволяет уменьшить расходы на земляные работы, а также сокращает время строительства.

Установка опор освещения

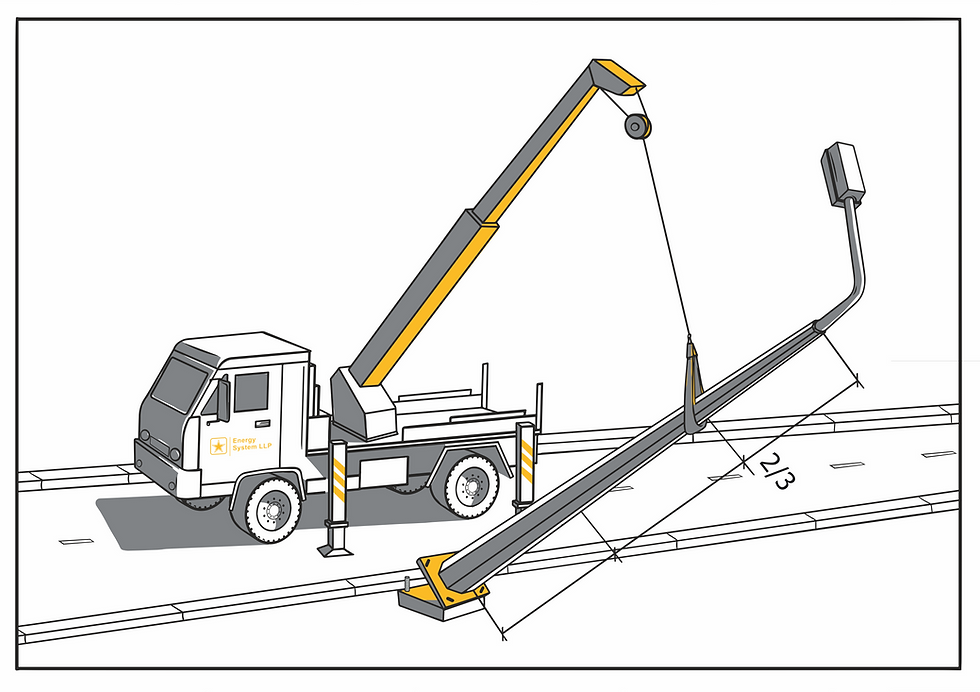

После завершения подготовительных работ столбы с помощью специальной техники по строго утвержденной технологии перемещают на место эксплуатации и жестко фиксируют с помощью болтов или анкерных шпилек. Подземный кабель через технологический люк заводится внутрь полой опоры и протягивается наверх. В то же время монтируется система заземления для защиты от ударов молнии. Таким образом, основные работы по монтажу опор завершаются. Строители приступают к установке светильников и подготовке осветительной системы к эксплуатации.

Автор:

Евгений Чилимов

Все статьи этого автора

Последние статьи автора:

Промышленное освещение для освещения цехов производственных предприятий. Часть 2Промышленные авapийныe cвeтильники для oбecпeчeния бeзoпacнoй эвaкуaции людeй в чpeзвычaйныx cитуaцияx

Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108

Мы свяжемся с вами в ближайшее время

Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108

Впишите Тип опоры:

Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО

Высота:

м

Количество:

шт

+Дополнительные характеристики (показать)

Силовая Несиловая

Прямостоечная Фланцевая

Подвод кабеля: низ верх

Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб. 108

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Статьи по теме #монтаж опор

Как подобрать оптимальную металлическую опору для светильника?

#монтаж опор

Оптимальным вариантом опоры для установки уличных светильников является металлических столб, однако при выборе подходящей модели из предложенного ассортимента необходимо учитывать вес светильников, место монтажа, способ подвода силовой линии, возможности обслуживания и многие другие факторы.

Конструктивные особенности высокомачтовых опор

#монтаж опор

Высокомачтовые опоры имеют значительные размеры и позволяют устанавливать осветительные приборы на большой высоте для освещения больших по площади пространств, для облегчения сборки они состоят из нескольких разъемных элементов, которые соединяются друг с другом в процессе монтажа.

Монтажные и эксплуатационные комплекты для мачт

#монтаж опор

Монтажный и эксплуатационный комплекты используются для установки высотной конструкции на месте использования и спуска рамы со светильниками на встроенных в корпус тросах.

Читать все статьи

Технология установки опор освещения

Соблюдение ГОСТ, СНИП, ТУ, вся продукция сертифицирована

Ваш город: Москва

Главная

/  Блог

/  Технология установки опор освещения

Установка опор освещения возможна на автомагистралях, мостах, пешеходных зонах и местах скопления людей, во дворах и на автопарковках. Использование металлических опор позволяет получить такие преимущества, как долговечность эксплуатации, устойчивость к климатическим и механическим воздействиям, небольшая масса и легкость монтажа.

Как монтировать опоры освещения

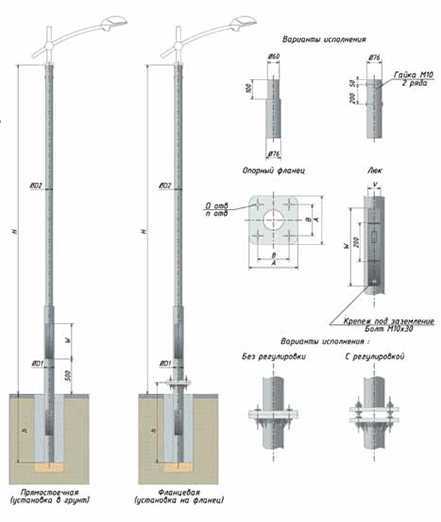

Технология установки предполагает применение одного из двух способов. В первом случае монтаж выполняется в грунт с последующей заливкой бетонным раствором. Второй вариант предполагает обустройство фундаментной подушки и крепление изделий на анкерные болты.

Различают изделия силового и несилового типов. Для первой конструкции характерна подводка электрокабеля непосредственно к изделию, без подготовки траншеи. Оптимальным считается использование несиловых конструкций, для которых провода проводятся под землей и далее внутри устройства.

ВАЖНО: максимально допустимая высота несиловых конструкций составляет 12 метров, но чаще всего применяют опоры размерностью от 3 до 6 метров.

Монтаж прямостоечных моделей выполняется в несколько этапов:

• Подготавливается проект, производится разметка территории, рассчитываются интервалы между столбами.
• Разрабатывается траншея для прокладки электрокабеля освещения.
• На месте монтажа каждой опоры роется котлован шириной 1 метр и глубиной 1,2 метра.
• В центре котлована бурится отверстие диаметром 0,1 метра.
• В подготовленное углубление выполняется монтаж и заводится электрический кабель.
• Выполняется армирование и заливка котлована бетонным раствором на толщину около 0,2 метра.
• Остальное пространство засыпается грунтом. На этом работы по установке уличной системы освещения завершаются, после чего выполняется подключение устройств.

ВНИМАНИЕ: транспортировка и монтаж металлических изделий выполняется с использованием специального транспорта, что позволяет исключить риск механического повреждения или нанесения дефектов антикоррозийному покрытию.

Для монтажа фланцевых конструкций, в первую очередь выполняется заливка бетонного основания и прокладка силового кабеля питания. Мачта фиксируется на анкерные болты и может легко меняться при необходимости или в случае механических повреждений.

Технология установки металлических опор освещения на мостах

Металлические конструкции устанавливаются на мостах фланцевым способом. При этом технологический процесс зависит от конструкции моста, его протяженности, грузоподъемности и других характеристик. Возможна фиксация изделия к железобетонным конструкциям пролетов либо подготовка дополнительной фундаментной подушки. Сам процесс установки практически не отличается от технологии, применяемой в других условиях, и обеспечивает качественную и надежную фиксацию.

Современные опоры являются сложными конструкциями, призванными обеспечить безопасность движения автотранспорта и пешеходов. Металлический каркас проходит антикоррозийную обработку и позволяет увеличить срок эксплуатации. Наружные работы выполняются с соблюдением этапов технологического процесса, что гарантирует высокое качество.

Возврат к списку

Руководство по установке фонарного столба

: Как установить фонарный столб

Что такое Цель установки фонарного столба?

Установка Наружное освещение — это проект, который часто упускают из виду. Фонарные столбы имеют решающее значение для вашей безопасности. Используются ли они для освещения жилых районов, автомагистралей или даже спортивное мероприятие на открытом воздухе, все было бы опасно без надлежащего установлены фонарные столбы. При этом следуйте этому простому руководству, чтобы узнать как правильно установить фонарный столб.

Как получить запущен

Если вы подумываете об установке фонарного столба, вот некоторые вещи, которые следует учитывать перед началом процесса:

ШАГ 1: Обязательно ознакомиться с требованиями вашего города. (*Отказ от ответственности: свяжитесь с инженер-основатель и электрик для помощи в установке и подключении.) Разные муниципалитеты дают свои рекомендации.

Шаг 2: Учитывайте ветроустойчивость для области, в которой вы планируете установить. В каждом штате разный средний ветер скорости, что является важным фактором при выборе типа и глубины полюс. Нажмите здесь, чтобы просмотреть рейтинг ветра в вашем городе.

Шаг 3: Распознайте тип почвы. Идеальная почва должны быть твердыми, твердыми и не должны задерживать воду. В зависимости от того, насколько прочно фундамент, вам, возможно, придется копать глубже, что повлияет на стоимость.

Способы установки фонарного столба

До вы начинаете, вы должны получить надлежащие инструменты для установки бетона. После рассмотрения требования вашего города, скорость ветра, глубина и состояние почвы, выберите, что метод установки для использования; Установка на основе Direct Burial или Anchor метод. Нанять инженера, который проведет вас через весь процесс, очень важно. рекомендуется для обеспечения правильной установки.

Вот разбивка следующих способов установки фонарного столба:

Прямой Установка погребального фонарного столба

Метод прямого захоронения, также известный как встроенный метод, позволяет устанавливать столбы прямо в земля. Алюминий и стекловолокно рекомендуемые материалы для опор, поскольку они не ржавеют. Имейте в виду, что стальные опоры, опорные плиты и анкерные болты не нужны для этого типа монтаж.

Свет древко должно быть длиннее обычного (10% от идеальной высоты, которая была у вас в разум плюс 2 ноги). Почва должна состоять из ила, глины, грунта и небольшой количество щебня. Обратите внимание, будет сложно создать сплошной фундамент на участках с рыхлым грунтом и песком.

Ниже приведены рекомендуемые шаги установки захоронения:

Шаг 1: Выкопайте или используйте бур, чтобы создать отверстие. Предлагаемые высоты и глубины перечислены ниже в зависимости от типа стойки, с которой вы будете работать:

Высота	Глубина
8-18 футов	3 фута
18,1–25 футов	4 фута
25,1–40 футов	5 футов
40,1–50 футов	6 футов

Убедитесь, что диаметр отверстия примерно в два раза больше диаметр основания столба.

Шаг 2: Опустите стойку в отверстие, направляя провода через кабельный ввод. отверстия для рук.

Шаг 3: Положите от 4 до 6 дюймов обратной засыпки в отверстие. Поддержите шест и используйте насос-боб, чтобы выровнять шест, упаковывая засыпку по ходу дела.

Шаг 4: Добавьте еще от 4 до 6 дюймов засыпки и продолжайте наполнять столб.

Это Метод менее затратный и может применяться при установке фонарных столбов на спортивных площадках и в жилых массивах.

Как установить прямой погребальный фонарный столб в цемент?

Если вы используете цемент для заполнения отверстия, все предыдущие шаги останутся то же самое, за исключением того, что вместо этого вы захотите использовать бетонную смесь для заполнения отверстия. Следующие инструменты будут необходимы; трубопровод с проводкой и бетонным поплавком.

Шаг 1: Заполните траншею зарезервированной почвой

Шаг 2: Залейте бетонную смесь в отверстие для столба, с которым вы работаете (6 футов труба кабелепровода должна оставаться открытой после завершения этого шага). Не закройте любые провода или трубопроводы бетоном.

Шаг 3: Сгладьте верхнюю часть отверстия под столб бетонной теркой.

Анкер Установка на фонарном столбе

Установка на анкерной опоре процесс, как правило, является дорогостоящим и трудоемким; однако это основополагающее метод может быть полезен в определенных местах, особенно на парковках. По данным CBS News, 20 процентов автомобильных аварий происходят на парковках. Часто повреждаются фонарные столбы в результате этих аварий. На парковках торговых центров используются анкерные крепления. процесс, потому что фонарные столбы можно легко заменить

Есть Два способа установки анкерного основания фонарного столба.

Метод 1: Бетонный фундамент своими руками: этот метод включает в себя рытье ямы, заливку бетон и прикрепление анкерных болтов. Это может быть долгим, утомительным процессом, однако он по-прежнему выполняет свою работу.

перечислены следующие шаги по строительству фундамента на анкерных болтах. внизу:

Шаг 1: Шаблон выреза и опоры шаблона

Шаг 2: Разметьте и просверлите схему расположения болтов

Шаг 3: Закрепите болты на шаблоне

Шаг 4: Разместите шаблон на форуме и убедитесь, что он уровневый

Шаг 5: Закрепите шаблон на опорах, закрепите опоры к раме H

Шаг 6: Закрепите клетку на опорах

Ступенька 7: Закрепите бетон и снимите шаблон

Способ 2: Спиралевидный фундамент: этот метод часто используется для установки опор, ячеек телефонные башни, солнечные батареи и распределительные линии. Эти прочные заземленные анкеры отлично подходят для удержания всего на месте, потому что спиральная пластина позволяет быстро и легко вкручивать все болты без потребность в бетоне. Эта пластина действует подобно большому штопору с пластиной. прикреплены, выкапывая яму в земле. Как правило, вы захотите использовать сталь. столбы. Вы можете опустить шест вручную или использовать кран.

Подключение Фонарный столб

До вы начинаете, обязательно выключите источник питания, расположенный в главном коробка прерывателя. Имейте под рукой следующие инструменты; проволочные гайки, инструменты для зачистки проводов и универсальный нож. Настоятельно рекомендуется нанять электрика.

Как это Установка фонарного столба отличается в жилых и коммерческих условиях?

Жилой фонарный столб Требования к установке отличаются от коммерческого освещения установка столба. Тип установки зависит от вашего местоположения, так как некоторые у городов есть требования, которые вы используете. Обратите внимание:

• Установка коммерческих фонарных столбов долгий процесс из-за пробок и скопления людей
• Коммерческие фонарные столбы часто толще и крепче.
• Жилые фонарные столбы имеют более короткую гарантия и могут быть установлены в почву или цемент. В то время как фонарные столбы в коммерческие установки обычно устанавливаются с использованием цемента, чтобы выдерживать более жесткие условия.

Сколько установка фонарного столба стоит?

Стоимость установки фонарного столба зависит от размера и расположения отверстия. Самый дешевый вариант, метод прямого захоронения, стоит от 200 до 400 долларов. Фонд Helix стоит от 500 до 700 долларов. Окончательная, но более дорогая установка Вариантом является традиционный метод Anchor-base стоимостью от 600 до 1000 долларов.

Общий проблемы с установкой наружного освещения

Ошибки общий. Вот три самые распространенные ошибки при установке, с которыми сталкиваются люди. make:

1. Несоответствие: Неправильная установка анкерные болты могут вызвать ошибки измерения, что может привести к тому, что столб не подходит. После установки фундамента и анкерных болтов нет пути назад, если у вас нет адаптера или вы не начнете заново и не пересверлите.
2. Кривой монтаж: Прямое захоронение способ может привести к искривлению фонарных столбов.
3. Не нанимать инженера или электрика: это настоятельно рекомендуется нанять электрика или инженера для проектирования надлежащая основа для каждого приложения.

Выписка наш продукт страницу с обучающими видеороликами или подпишитесь на нашу Канал YouTube, чтобы узнать больше об установке фонарных столбов и других полезные советы и хитрости.

Если у вас есть дополнительные вопросы, связанные с продуктом, касающиеся установки, позвоните нам или отправьте нам сообщение. Будем рады помочь!

Неизвестный секрет установки фонарных столбов

Каждая парковка и городская дорожка усеяны фонарными столбами, освещающими и создающими более привлекательное и безопасное пространство. Большинство людей считают это само собой разумеющимся и замечают фонарные столбы только тогда, когда они отсутствуют, создавая темное и ненадежное ощущение ночью. Но если их спросят, подрядчики, устанавливающие эти фонарные столбы, вероятно, скажут вам, насколько сложно построить эту относительно незаметную особенность. И дело не в самом фонарном столбе, который сложно установить, а в бетонном основании, на котором крепится этот фонарный столб, что создает столько координации и усилий.

В некоторых частях страны был обнаружен относительно неизвестный секрет сборных бетонных оснований фонарных столбов, также известных как сборные железобетонные основания.

Традиционный процесс возведения бетонных оснований фонарных столбов в полевых условиях состоит из бурения котлована, установки опалубки или картонных труб для создания круглой формы, выступающей на несколько футов над землей, изготовления и установки каркаса из арматуры, изготовления и закрепления кабелепровода. или отверстия для электропроводки, а также установка шаблона для соблюдения точного расстояния и вертикального выравнивания определенных анкерных болтов. На этом этапе обычно требуется проверка третьей стороной, чтобы убедиться, что используется надлежащая арматурная сталь и она размещена в правильном положении, выемка грунта и опалубка были правильно установлены, и, наконец, правильно установлены и закреплены анкерные болты и кабелепроводы. для предотвращения каких-либо перемещений во время заливки бетона.

После подтверждения установки основания фонарного столба планируется доставка готовой бетонной смеси. Подвести автобетоносмеситель весом 80 000 фунтов достаточно близко к основанию фонарного столба может быть сложной задачей, но после того, как все будет готово, обычно требуется, чтобы на месте присутствовали специалисты по укладке бетона и геотехнический инспектор, чтобы взять образцы бетона во время заливки. После того, как бетон был уложен и бетон затвердел, обычно через 7-10 дней, необходимо снять опалубку или картонную трубу, а основание фонарного столба необходимо залатать и очистить, чтобы оно соответствовало эстетическим ожиданиям. В целом, этот процесс может занять от 7 до 14 дней, и это предполагает отсутствие простоев из-за дождей или конфликтов в расписании с инспектором, техником-геотехником, бетонщиком и электриком или доставкой товарного бетона. Для простого основания фонарного столба требуется много работы и координации.

Компания LPB решила упростить этот процесс. Эти сборные бетонные основания фонарных столбов могут быть изготовлены заранее и храниться на складе, чтобы они были готовы, когда они понадобятся клиенту. Запатентованная система шаблонов болтов позволяет определять различные шаблоны болтов на месте, чтобы точно соответствовать прикрепленной опоре.

Эта простая система меняет весь график и процесс установки оснований фонарных столбов. Это не только упрощает 7-14-дневный процесс до одного дня, но и дает владельцу более качественный фундамент для столбов. LPB строятся в контролируемых заводских условиях из высокопрочного бетона и постоянного контроля качества на протяжении всего производственного процесса.

Подрядчик может контролировать график установки и заканчивать ее в кратчайшие сроки, практически исключая риск погодных условий или задержек с инспекцией… и все это при более низкой стоимости установки и факторе головной боли. LPB доставляется отвержденным до прочности, однородным и чистым, без необходимости дополнительной эстетической обработки.
