Как сделать химический анкер или опыт против технологий

Современное строительство предусматривает новые стеновые материалы, которые по своим характеристикам намного превосходят традиционный кирпич. Главное их преимущество – высокие показатели сохранения тепла за счёт пористости, ведь воздух – это лучший теплоизолятор. Но у этих строительных материалов есть один общий недостаток: они очень плохо выдерживают нагрузку. То есть повесить более-менее тяжёлую полку на стену из такого кирпича не просто проблематично, но ещё и опасно, потому что традиционные анкеры, металлические или пластиковые, просто вываливаются вместе с куском стены. А это значит, что полка может однажды в один совсем не прекрасный день рухнуть вам на голову вместе с кастрюлями, или что там ещё может быть у вас в запасе. Перспектива была бы безрадостной, если бы не было альтернативы ─ так называемого химического анкера. Это состав, который можно залить в просверленное в стене отверстие, и в нём закрепить металлическую шпильку. Как сделать химический анкер и какой состав подходит больше всего, рассказал авторYouTube-канала  Стройхак.

Читайте в статье

Содержание

Преданья старины глубокой, или дедовский метод

Начнём с дедовского метода. Неоднократное утверждение, что опыт – сын ошибок трудных, заставляет нас поверить  в то, что технологии, которые существовали десятилетия тому назад, по-прежнему будут лучшими в сравнении с новейшими разработками. Ведь факт, что глина, замешанная на курином яйце, продержала камни древних строений до наших дней. Почему бы не прислушаться к опыту мастеров прошлого века? А он гласит, что самым прочным химическим анкером является смесь олифы и цемента. Такой способ крепления использовали лет 40-50, не меньше, и даже ваша бабушка скажет, что гвоздь, посаженный в такую смесь, продержит её любимый гобелен с оленями ещё лет 30.

Но давайте проверим разные виды химических анкеров на прочность и сделаем независимые выводы.

Общая методика посадки химического анкера

Любой крепёж должен быть правильно посажен. От умения мастера зависит всё, это факт. Так что даже если вы используете победителя в этом рейтинге, но сделаете это неправильно, результат будет нулевым. Так что значит ─ правильно посадить химический анкер?

Как сделать химический анкер
ФОТО: YouTube.comОбычный анкер держится в стене за счёт особой формы, расширения, которое фиксирует крепёжДля сверления используют чаще всего обычные свёрла. Но более эффективными являются свёрла по металлу. Это факт, доказанный практикой ФОТО: YouTube.comДля сверления используют чаще всего обычные свёрла. Но более эффективными являются свёрла по металлу. Это факт, доказанный практикойДля выработки отверстия под химический анкер используют обычное сверло с шайбой. То есть продевают сверло сквозь шайбу и сначала делают отверстие, а потом, вращая сверло, вырабатывают внутреннюю часть, делая её больше под заливку. Представленное на фото приспособление делает выработку более совершенной
ФОТО: YouTube.comДля выработки отверстия под химический анкер используют обычное сверло с шайбой. То есть продевают сверло сквозь шайбу и сначала делают отверстие, а потом, вращая сверло, вырабатывают внутреннюю часть, делая её больше под заливку. Представленное на фото приспособление делает выработку более совершеннойЭффективность такого приспособления вы видите в сравнении: справа ─ полученный конус, если его заполнить, результат будет самым надёжнымФОТО: YouTube.comЭффективность такого приспособления вы видите в сравнении: справа ─ полученный конус, если его заполнить, результат будет самым надёжным

Залогом прочности химического анкера является его хорошая адгезия с основным материалом стен. А для этого нужно тщательно удалить всю пыль из отверстия.

Традиционный способ – использование спринцовки для выдувания всего лишнегоФОТО: YouTube.comТрадиционный способ – использование спринцовки для выдувания всего лишнегоИ самый простой и удобный вариант – обычный пылесос с насадкой-трубкой, которая очистит любое отверстиеФОТО: YouTube.comИ самый простой и удобный вариант – обычный пылесос с насадкой-трубкой, которая очистит любое отверстиеЕсли вам нужно что-то повесить на стену, выбирайте нарезную шпильку – просто необходимо обрезать её на нужную длину
ФОТО: YouTube.comЕсли вам нужно что-то повесить на стену, выбирайте нарезную шпильку – просто необходимо обрезать её на нужную длинуДаже если вы используете химический анкер, без обычного пластикового вам не обойтись. Вам потребуется обрезать часть анкера для того, чтобы аккуратно зафиксировать шпильку в стенеФОТО: YouTube.comДаже если вы используете химический анкер, без обычного пластикового вам не обойтись. Вам потребуется обрезать часть анкера для того, чтобы аккуратно зафиксировать шпильку в стенеЭта часть пластикового анкера накручивается на шпильку. Теперь крепёж готов для экспериментаФОТО: YouTube.comЭта часть пластикового анкера накручивается на шпильку. Теперь крепёж готов для экспериментаПомимо крепежа и отверстия вам потребуется подготовить тубу для заполнения полости
ФОТО: YouTube.comПомимо крепежа и отверстия вам потребуется подготовить тубу для заполнения полостиЧтобы полностью заполнить полость, к тубе лучше присоединить длинный носикФОТО: YouTube.comЧтобы полностью заполнить полость, к тубе лучше присоединить длинный носикИтак, алгоритм подготовки таков: сначала нужно сделать конусовидное отверстие, потом очистить его от пыли и затем заполнить химическим составом через длинную трубку  с помощью тубы
ФОТО: YouTube.comИтак, алгоритм подготовки таков: сначала нужно сделать конусовидное отверстие, потом очистить его от пыли и затем заполнить химическим составом через длинную трубку  с помощью тубы

Что может смесь «Кнауф»

Готовые смеси очень популярны за счёт простоты приготовления.

«Кнауф» – популярная смесь, которая проста в приготовлении и может использоваться в качестве химического анкераФОТО: YouTube.com«Кнауф» – популярная смесь, которая проста в приготовлении и может использоваться в качестве химического анкераПри применении любого состава, который в процессе замешивания использует воду, важно смочить полость в стене, чтобы стеновой материал не вытянул влагу и не помешал нормальному становлению смеси
ФОТО: YouTube.comПри применении любого состава, который в процессе замешивания использует воду, важно смочить полость в стене, чтобы стеновой материал не вытянул влагу и не помешал нормальному становлению смесиКогда полость заполнена составом, можно поместить в него шпильку и оставить до полного высыханияФОТО: YouTube.comКогда полость заполнена составом, можно поместить в него шпильку и оставить до полного высыханияОчень эффективным приёмом считается обматывание шпильки проволокой. Она увеличивает площадь соприкосновения и делает соединение особенно надёжным
ФОТО: YouTube.comОчень эффективным приёмом считается обматывание шпильки проволокой. Она увеличивает площадь соприкосновения и делает соединение особенно надёжнымПосле двух суток ожидания, пока смесь полностью застынет, испытания показали, что пиковая нагрузка на такой анкер – 150 кг. А если использовать намотанную проволоку, то показатель будет вдвое выше – около 300 кг!ФОТО: YouTube.comПосле двух суток ожидания, пока смесь полностью застынет, испытания показали, что пиковая нагрузка на такой анкер – 150 кг. А если использовать намотанную проволоку, то показатель будет вдвое выше – около 300 кг!

Клей «Церезит» в качестве химического анкера

Второй вариант испытания очень логичен: в качестве испытуемой смеси выступает плиточный клей «Церезит».

Этот клей тоже продаётся в готовом составе, который просто нужно развести обычной водой
ФОТО: YouTube.comЭтот клей тоже продаётся в готовом составе, который просто нужно развести обычной водойПринцип заполнения тот же: необходимо предварительное смачивание водойФОТО: YouTube.comПринцип заполнения тот же: необходимо предварительное смачивание водойКак ни странно, у клея «Церезит» показатели хуже, чем у штукатурки «Кнауф»: всего 130 кгФОТО: YouTube.comКак ни странно, у клея «Церезит» показатели хуже, чем у штукатурки «Кнауф»: всего 130 кг

Цемент, песок и ПВА: что получится

Традиционные пропорции один к трём песка и цемента при присоединении ПВА считаются идеальными для химического анкера.

ПВА даёт пластичность смеси и высокую адгезиюФОТО: YouTube.comПВА даёт пластичность смеси и высокую адгезиюПри нагрузке 143 кг шпилька выскакивает из стены. Таковы способности этой смесиФОТО: YouTube.comПри нагрузке 143 кг шпилька выскакивает из стены. Таковы способности этой смеси

Эпоксидная смола: что значит намертво

Ещё одна испытуемая смесь – обычная эпоксидная смола, или эпоксидный клей, который стоит не так дорого.

В смолу добавьте обычный песок. Он увеличит количество смеси и сэкономит вам материал без потерь качестваФОТО: YouTube.comВ смолу добавьте обычный песок. Он увеличит количество смеси и сэкономит вам материал без потерь качестваРезультат работы этой смеси – 365 кг нагрузки! Это самый лучший результат из возможных, и испытуемый блок после такой нагрузки просто целиком раскололся, оставив при этом анкер в полости. Это самый лучший вариант из возможныхФОТО: YouTube.comРезультат работы этой смеси – 365 кг нагрузки! Это самый лучший результат из возможных, и испытуемый блок после такой нагрузки просто целиком раскололся, оставив при этом анкер в полости. Это самый лучший вариант из возможных

Когда история нас ничему не учит

А как же поведёт себя «дедовская» смесь из цемента и олифы?

Такой анкер поддался на обычное ручное усилие. Это печальный факт, но тем не менее следует учитывать это при принятии решенияФОТО: YouTube.comТакой анкер поддался на обычное ручное усилие. Это печальный факт, но тем не менее следует учитывать это при принятии решения

Все познаётся в сравнении, и этот опыт – лишнее тому подтверждение. Химический анкер – эффективный метод крепежа, который может выручить вас, если  стены выполнены из газобетона или подобного ему материала. В дополнение к этому материалу ─ вот такой видеоэкскурс в практику использования химических анкеров в газобетоне :

Поделитесь своим мнением в комментариях! Это очень важно для наших читателей! Присылайте свои разработки с фото и описанием, мы опубликуем их на страницах сайта!

Химия против опыта: история про анкер

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Химический анкер для бетона: виды и монтаж

Химический анкер для бетона – это специальная полужидкая масса быстрого твердения, которая вклеивается в монтажное отверстие и становится основой для крепления болтов, металлических резьбовых шпилек, металлических стержней, штифтов и т.д. Также крепежный элемент называют жидким или инъекционным анкером, химическим дюбелем.

химический анкерхимический анкер

Обычно в качестве основы состава используют двухкомпонентную синтетическую смолу, которая обеспечивает соединение и надежную фиксацию металлических материалов в монолите. Данный тип дюбеля сравнительно новый, но уже активно используется в ремонтно-строительных работах, позволяя прочно крепить болты и гвозди в полых, пористых материалах.

Обычно их используют там, где нет возможности крепить пластиковые или металлические дюбели – в полых конструкциях из бетона, в пустотной керамике, кирпиче, керамзитобетоне, известняке, ракушечнике, песчанике. Также актуальны химические анкера для бетона в работе с плотным бетонным основанием.

Состав химического анкера: синтетическая акрилатная, полиэфирная, полиуретановая или эпоксидная смола для склеивания, наполнитель (песок, цемент) и отвердитель для образования прочной основы крепления и предоставления возможности использовать крепеж уже через 1-10 часов.

Конструкция и виды

Конструкция химического анкера включает такие составляющие: специальное вяжущее вещество, втулка из металла с нарезанной внутри резьбой, обыкновенный арматурный прут либо металлическая шпилька с внешней резьбой. Чаще всего металлические элементы химического анкера делают из нержавеющей либо оцинкованной стали с разными параметрами прочности, что зависит от функции крепежа и условий эксплуатации.

Основная особенность данного вида дюбеля заключается в том, что в выполненное в пористом или пустотелом материале отверстие заливается клей, который после высыхания гарантирует надежность соединения. Там, где невозможно или не актуально использование обычных анкеров (они попадают в пустоты и расшатываются либо вообще не крепятся в пористой структуре), теперь возможно выполнить крепеж химическим анкером, способным выдержать высокую несущую нагрузку и обеспечивающим максимальную прочность.

Обычно производители рецепт клеевого состава держат в секрете, но обычно используются разного типа синтетические смолы для связывания, наполнитель для прочности и отвердитель, от которого зависит качество и скорость отвердения вещества и превращения его в прочный полимер. Все компоненты должны смешиваться непосредственно перед тем, как планируется выполнить монтаж.

Формы выпуска клеевого состава для химического анкера:

1) Ампулы со смолой и отвердителем – с высотой и диаметром, соответствующими размерам отверстия для болта, используются для установки одного анкера. Сначала в отверстие вставляется ампула, потом шпилька, которая раздавливает стекло капсулы (и перегородку внутри между составами, если компонента два) и запускает процесс смешивания компонентов.

ампулыампулы

2) Тубы и картриджи – в них емкость поделена на две части, с клеем и отвердителем, используются для установки большого количества химических анкеров с использованием специального пистолета-дозатора. Пистолетом компоненты выдавливаются в отверстие, смешиваясь в этот момент, потом устанавливается металлический болт.

химический в тубехимический в тубе

Сферы использования

Анкеры для бетона химические наиболее часто применяются там, где есть необходимость надежной и прочной фиксации крепежа в пористых, рыхлых основаниях. Вязкая масса клея проникает во все поры пенобетона или газобетона, пустотелый кирпич, а в процессе застывания формирует прочное и надежное соединение болта из металла с монолитом конструкции, с которой соединяется.

На сегодняшний день альтернативы химическому анкеру нет в случаях, когда нужно создать надежное крепление к пустотелым конструкциям предметов большого веса и габаритов. Благодаря тому, что клей не расширяется в процессе затвердевания, не провоцирует распирающие или расклинивающие нагрузки, крепление анкерных болтов эффективно в бетонных, газобетонных конструкциях с небольшим поперечным сечением материала.

установленный анкерустановленный анкер

Химические анкера считаются одним из наиболее надежных видов крепления, в связи с чем их используют при монтаже балконов, мостов. Инъекционные анкеры актуальны в работе с пено-, шлакобетоном, ячеистым и щелевым бетоном там, где есть большие нагрузки: в монтаже ограждений, настенных фонарей, опор, лестничных маршей, потолочных светильников, сантехники, козырьков, подвесных кондиционеров, бойлеров и т.д.

Крепление анкерных болтов позволяет выдерживать динамические нагрузки антеннам, дорожным щитам, рекламным баннерам, радиомачтам. Немаловажно и то, что крепление не боится влаги и воды, поэтому активно используется в гидротехнических и подводных сооружениях – дамбах разного типа, больших и маленьких бассейнах, крупных аквапарках, причалах и т.д.

Достоинства и недостатки

Чтобы понять, что такое химический анкер для бетона и где он может пригодиться (а где станет единственно возможным методом крепежа), необходимо изучить основные плюсы и минусы данного типа соединения.

Основные преимущества химического анкера:

  • Максимальная прочность соединения
  • Безопасность и экологичность (при условии использования нетоксичных компонентов в производстве клеящего состава), отсутствие неприятного запаха
  • Широкая сфера использования – на суше и в воде, внутри здания и снаружи, в плотных материалах и пористых
  • Не провоцирует нагрузку на растяжение, не расширяется, не дает распорного напряжения, благодаря чему химический анкер можно использовать прямо у края конструкции
  • Простой, быстрый и легкий монтаж – независимо от того, используется ли химический анкер в ампуле или картридже
  • Способность выдерживать серьезные растягивающие напряжения
  • Герметичность – полное запечатывание отверстия, куда вставляется анкер и болт
  • Срок эксплуатации составляет 50 лет и больше
  • Стойкость к воздействию атмосферных негативных факторов, коррозийному, химическому, физическому воздействию
  • Стойкость к ударным и вибрационным нагрузкам
  • Широкий диапазон температур, при которых можно использовать анкер – некоторые производители предлагают крепежи для установки при -18 и до +40С
  • Возможность использовать любой крепеж – гладкие и рифленые арматурные стержни, болты с резьбой, втулки, штифты и другие элементы из металла

Из недостатков химических анкеров стоит отметить высокую стоимость, небольшой срок хранения в упаковке (независимо от того, открытая она или закрытая), невозможность использовать на морозе всех марок. Большая часть анкеров затвердевает за время от 20 минут до 6 часов, но если температура опускается ниже -5С, не каждый клей сможет обеспечить должную прочность. Но, к примеру, некоторые химические анкера Хилти можно устанавливать при температуре -23С.

Определенные сложности могут возникнуть в случае использования картриджей, которые требуют наполнения отверстия составом максимум на две трети. Новичкам непросто сразу научиться определить степень заполнения отверстия, из-за чего клей может выходить наружу. При использовании ампул такого минуса не наблюдается.

Виды анкеров на химической основе, монтаж

Все химические анкера делят на два основных типа в зависимости от формы поставки клеевого вещества: капсульные (поставляются в тубах и картриджах) и ампульные (бывают однокомпонентными и двухкомпонентными). Именно это отличие напрямую влияет на монтаж, предполагая разную технологию установки анкера.

Монтаж ампульных анкеров

Клеевое вещество запаяно в стеклянном цилиндре, при непосредственном контакте с воздухом вязкая смесь затвердевает. Монтаж достаточно простой: сначала отмечают место крепежа и сверлят отверстие, потом очищают его от строительной пыли, в выполненное с нужной глубиной и размером отверстие вставляют ампулу с клеящим веществом, вкручивают в него шпильку или арматуру. В момент вкручивания ампула трескается и клей выходит в отверстие, затвердевает и обеспечивает надежное соединение (кусочки стекла дополнительно армируют крепеж).

Если клей из одного компонента, то ампула простая, если из двух – то используют две ампулы, одна из которых вмещает стирол. Скорость схватывания вещества напрямую зависит от соответствия инструкции температуры воздуха и типа химического анкера. Двухкомпонентные химические анкеры чаще всего используют там, где нужно обеспечить максимальную прочность (класс прочности крепежа равен 5.8) и в условиях повышенной влажности, в воде.

Минусом данного типа крепежа является то, что при неправильном выборе анкера для большого отверстия смола может не полностью его заполнить и надежность соединения будет невысокой.

Монтаж инъекционных анкеров

Картридж представляет собой небольшую емкость с носиком, через который выдавливается клеевая смесь. Туба – небольшой резервуар на 400-800 миллилитров, который используют вместе со строительным пистолетом. В пересчете на одно крепление стоимость такого химического анкера ниже, чем ампульного, представлен более широкий выбор наполнителя. Клеевой анкер может быть сделан не только на базе синтетической смолы, но и полиуретана, акрилата.

Монтаж осуществляется так: на поверхности бетона отмечают место крепления, сверлят отверстие, очищают его, выдавливают клей и вставляют дюбель. Клей становится твердым и обеспечивает надежное, прочное крепление, используется для стен из материалов с пустотами внутри.

Часто перед выдавливанием клея в материал вставляют перфорированную гильзу ил пластика или металла, которая не позволяет смоле растечься слишком сильно по внутренней поверхности монолита. Других способов крепления в пустотелых материалах на сегодняшний день не существует. В зависимости от глубины и величины отверстия одного заряда картриджа или тубы хватает на выполнение множества креплений.

Изготовление своими руками

Химические анкеры для бетона стоят достаточно дорого, поэтому иногда целесообразно изготовить их самостоятельно. Из-за того, что рецепт клея производители держат в секрете, точно такой же анкер воспроизвести не удастся. Но сделать надежный и прочный крепеж из имеющихся клеевых веществ вполне реально.

Обычно в качестве клея используют эпоксидную смолу – сравнительно недорогой прочный материал, обладающей прекрасной адгезией к разным структурам, может использоваться для установки металлических втулок, шпилек, арматуры и т.д.

эпоксидная смолаэпоксидная смола

Как приготовить клей химического анкера:

  • Взять определенное количество эпоксидной смолы (ЭД-20), смешать с пластификатором в объеме 5-10% от общей массы (ДЭГ-1, ДБФ и другие добавки).
  • Перемешать с наполнителем (гипс или цемент) в достаточном объеме для получения нужной консистенции.
  • Добавить в состав отвердитель (УП-583) в пропорции 1:8 до 1:10, тщательно перемешать и использовать смесь.

Основные преимущества такого самодельного химического анкера: минимальный коэффициент усадки в процессе застывания, хорошая прочность, высокий уровень износостойкости, возможность использовать при температурах от -10 до +35С. Твердеет состав на протяжении 2 часов, прочность набирает лишь через 12 часов. Использовать такие химические анкеры можно лишь на хорошо просушенных поверхностях. Также нужно отметить, что состав в атмосферу выделяет небольшой объем фенольных соединений.

Установка

1) Подготовка отверстия – диаметр отверстия для химического анкера должен превышать сечение шпильки в 1.5-2 раза. Место нужно сначала отметить, потом просверлить и очистить от пыли. Если анкер устанавливается в полость пористого монолита, нужно в отверстие вставить сетчатую втулку.

2) Закладка клея в тубу с насадкой-миксером, установка тубы в строительный пистолет, выдавливание клея в отверстие с заполнением на две трети.

3) Установка крепежа в отверстие до упора.

Химические анкера по бетону – качественный и прочный крепеж, который соответствует всем установленным требованиям и стандартам. Может использоваться в самых сложных условиях эксплуатации, подходит для работы с пустотелыми и пористыми монолитами. При соблюдении технологии и использовании качественных материалов появляется возможность выполнить надежный крепеж, который будет служить более 50 лет.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Дата: 18.07.2019

Как подвесить турник над дверным проёмом и на стенах, сделанных из щелевого кирпича, бетона и керамзитобетона, используя дюбели, шпильки и химические анкеры.

Когда житель мегаполиса или загородного коттеджа решает повесить дома турник, то это ему кажется простой задачей. Берешь дрель или перфоратор, сверлишь стены, загоняешь крепёж и устанавливаешь перекладину. Но как показывает практика, существуют подводные камни — стены, сделанные из непрочных материалов, о которых может разбиться желание заняться спортом. Поэтому в этом материале мы расскажем:

  • Как закрепить турник на стенах из бетона и пустотелого кирпича.
  • Для чего нужен химический анкер.
  • Как пользоваться химически анкером.
  • Можно ли подвесить турник на стене из керамзитобетонных блоков.
  • Как установить турник над дверным проёмом.

Сложности крепления турника на стенах из бетона, щелевого кирпича и керамзитобетона

Выбирая способ закрепления турника дома или в квартире, в первую очередь нужно отталкиваться от типа стеновых материалов.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Причина — если пользователь весит под 90-100 кг и тренируется с дополнительными отягощениями, то на опору оказывается серьёзная нагрузка и повышенное динамическое воздействие. Если установить турник, «как все», то может возникнуть ситуация, что стена не выдержит, и спортивный снаряд выдернет из неё крепёж, или конструкция станет раскачиваться.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Courvoisier Пользователь FORUMHOUSE

Я решил установить дома турник. Стены бетонные. Стал делать отверстия перфоратором и оказалось, что бетон рыхлый, сильно крошится и бурится, точно штукатурка. А нагрузки на турник будут серьёзные. Боюсь, как бы он не вырвал крепёж. Закрепить турник на другой стене не могу. Если заранее забить в пробуренные отверстия дюбели с каким-нибудь клеем, чтобы крепче держалось, поможет?

Похожая ситуация и у Петр СПб.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Петр СПб Пользователь FORUMHOUSE

Я вешаю турник на балконе. Стены – пустотелый щелевой кирпич. У турника 8 точек крепления. Первый раз закрепил турник на нейлоновые дюбели 10х90 мм. Ненадёжно. Конструкция шатается. Второй раз взял анкеры 10х200 мм. Всё то же самое. Заниматься толком нельзя. Думаю, может сначала залить в отверстие цемент, а уже потом ставить дюбели. Что скажите?

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Bags86 Пользователь FORUMHOUSE

У меня несущие стены сделаны из керамзитобетонного блока. Когда их сверлил, то обнаружил, что блоки пустотелые. Т.е. идет 50 мм материала, затем 30 мм пустота, снова 30 мм материал, 30 мм пустота и снова керамзитобетон. Я вешу 95 кг. Конструкция турника станет работать, как рычаг, т.е. нагрузка в точках крепления превысит 100 кг. Опасаюсь, что блоки треснут, или крепеж выдернет под моим весом. Как лучше закрепить турник?

Итак, обозначив проблемы, ниже мы расскажем, как их решить.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками  Настенный турник в квартире

Как подвесить турник на бетонной стене, используя химический анкер

Если во время подтягиваний голова занята мыслями: отвалится турник или нет, то толку от таких занятий чуть. Поэтому прислушиваемся к советам пользователей портала.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Вася-Вася Участник FORUMHOUSE

Если стена сделана из некачественного бетона или пористого материала (пено- или газобетона), то рекомендую ставить крепёж для турника на химический анкер. Удовольствие не из дешёвых, но результат того стоит.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Пользователь советует купить резьбовую шпильку диаметром 10-12 мм. Отрезать, сколько нужно от заготовки по длине, приплюсовав к глубине отверстия в стене толщину пластины крепежа турника и оставив 2 см под гайку и шайбу.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Далее действуете так:

  • В стене бурится отверстие на необходимую глубину. Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Диаметр отверстия должен быть примерно на 2 мм больше, чем диаметр шпильки.

  • Отверстие обязательно тщательно отчищается от грязи и пыли. Крепление турника в квартире и в загородном доме на химический анкер: своими руками
  • Насаживаете пластиковый миксер (носик с удлинителем) на картридж (тубу) с химическим анкером.
  • Немного стравливаете из носика двухкомпонентный состав химического анкера (клей, смешанный с отвердителем), чтобы он смешался в миксере, до получения однородного цвета.
  • Вставляете носик смесителя в пробуренное отверстие на всю глубину.
Крепление турника в квартире и в загородном доме на химический анкер: своими руками
  • Медленно выдавливаете состав (не допуская образования воздушных полостей), одновременно вынимая из отверстия носик миксера с картриджем.
  • Устанавливаете шпильку, закручивая ее в отверстие по часовой стрелке. Крепление турника в квартире и в загородном доме на химический анкер: своими руками
  • Остатки выдавленного из-под шпильки состава лучше сразу вытереть со стены, чтобы потом не счищать уже застывшую смесь.
Крепление турника в квартире и в загородном доме на химический анкер: своими руками
  • После отвердения смеси вешаете турник на стену, а через несколько часов им уже можно пользоваться.
Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Перед использованием химического анкера нужно обязательно ознакомиться с инструкцией производителя по его правильному использованию в различных материалах, времени «жизни» состава и сроков его полимеризации. Для защиты кожи и глаз работу надо проводить в перчатках и строительных очках. Просверленное отверстие можно очистить от пыли специальной щёточкой, подходящей по диаметру отверстия, и несколько раз продуть пылесосом или ручным насосом с насадкой-трубочкой.

Крепление турника к стене из щелевого кирпича на химический анкер

Выше мы уже писали, что Петр СПб не смог подвесить турник на стену из щелевого кирпича на дюбели. Причина неудачи — пустоты в материале, в которых толком не фиксируется крепёж.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Для крепления турника в щелевом кирпиче можно попробовать использовать специальный дюбель, у которого ламели раскрываются на 360 градусов.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Если это не поможет, то оптимальный вариант – химический анкер.

Технология крепления турника в щелевом кирпиче (теплой керамике) несколько отличается от способа крепления спортивного тренажера на «химию» в бетонной стене. Воспользуемся советами пользователя FORUMHOUSE с ником Shvak. Действуем по следующей схеме:

  • Отверстия в кирпичной стене рассверливаются с диаметра 10 мм до диаметра 14 мм.

Чтобы надежно зафиксировать шпильку в щелевом кирпиче, нужна специальная гильза диаметром 14 мм длиной 90 мм, которая сформирует отверстие в пустотах материала. Гильзу можно купить готовую – пластиковую.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Или сделать из сетчатого металлического рукава из нержавейки, длиной 1 м.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

В этом случае от рукава отрезается необходимый по длине просверленного в стене отверстия кусок. Один конец плющится плоскогубцами, и гильза готова.

  • Покупаете шпильку диаметром 10 мм и отрезаете от неё крепёжный элемент из расчета: 200 мм (глубина уже просверленного отверстия) + толщина кронштейна + шайба + гайка + 4 мм (запас).

Длина самодельной шпильки в случае использования пластиковой гильзы (длиной 9 см) – около 11 см.

  • Вставляете все гильзы в отверстия в стене.
  • Без перерывов, в течение 5 минут, заполняете все гильзы химическим составом.
  • Вставляете все шпильки, проворачивая их по часовой стрелке.
Крепление турника в квартире и в загородном доме на химический анкер: своими руками  Технология установки шпильки на химический анкер в стене

При установке шпилек важно, чтобы химический состав выдавило через сетку гильзы так, чтобы в пустотах кирпича образовался своеобразный «замок».

Крепление турника в квартире и в загородном доме на химический анкер: своими руками
  • Пока состав не схватился, надеваете кронштейны от турника, чтобы точно сцентрировать все шпильки.
Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Shvak

Химический анкер схватывается за 5-7 минут. Через 30 минут на шпильки можно вешать турник и, подложив шайбы, затягивать гайки. При схватывании состава химия разогревается. Это нормальный процесс.

После отвердения смеси получается крепкое соединение, выдерживающее нагрузку до 500 кг на точку крепления. Фактически выдернуть из стены шпильку, посаженную на химический анкер, можно, только разрушив материал.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Важно: для использования внутри жилых помещений нужно использовать химический анкер, у которого в составе нет вредного стирола!

Крепеж для турника на стену из керамзитобетона

Напомним, что Bags86 хочет повесить турник на керамзитобетонную стену. Ему предложили такой вариант.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

NOnono__13 Участник FORUMHOUSE

Если нужно надежное крепление для турника на стене, то ни анкера, ни болты не решат поставленную задачу. Их просто вырвет из стены из керамзитобетона. Решение — нужно увеличить площадь шайб болтов, в которые упираются гайки. И увеличить в сотни раз. Поэтому вместо 4 шайб сделаем такую конструкцию.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками
  • Нужно сварить две рамки (из уголка, швеллера или профильной трубы). Ширина рамки выбирается по длине перекладины. Высота произвольная, но не меньше, чем 1000 мм.
  • На одну из рамок привариваете перекладину, через опоры с укосинами. Одна рамка с одной стороны стены, другая – с другой.
  • Углы рамок стягиваются болтами, проходящими сквозь стену.

Т.е. стена заключена в металлическую обойму. В зависимости от задач, можно спроектировать свою конструкцию. Минус – трудоёмкость и неэстетичность изделия.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Bags86

Конструкция интересная и выдержит большой вес, но у меня стены толщиной в 50 см, и, думаю, обычный крепёж справится с задачей, главное — надёжно его зафиксировать в стене. Я позвонил в компанию, которая занимается продажей турников по всей России, и спросил у них, как лучше закрепить турник на стене. Они ответили, что лучше не гадать и использовать химический анкер, и чем он будет длиннее, тем надежнее крепление.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

В ряде случаев закрепить на стене дома или квартиры турник можно, только используя химический анкер.

Способ установки турника над дверным проёмом

И в завершении статьи – лайфхак по необычному креплению турника над дверью.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

ПапаСлон Участник FORUMHOUSE

Я купил турник, который крепится в дверном проёме. Как мне сказали продавцы, закрепить такой турник на стене невозможно. Но я решил этот вопрос. И вот, что в итоге получилось.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Турник крепится на стене двумя анкерами длиной по 200 мм.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Дополнительно крепятся 2 анкера с крюками.

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Турник подвешивается на двух кусках цепи длиной по 50 см с карабином на конце.

Источник: https://www.forumhouse.ru

принцип действия, где используют, преимущества

Химический анкер — особый вид крепежа, который позволяет закрепить тяжелые предметы на стене с пористой структурой. В статье расскажем о типах таких анкеров, сферах их применения, о преимуществах и недостатках при работе с ними.

применение химических анкеров

Что такое химический анкер

Изначально химические анкеры применяли в горнодобывающей отрасли, сейчас сфера их применения гораздо шире — и этот вид крепежа используется во всей строительной области.

Его применяют даже при монтаже балконов, козырьков зданий и мостов.

Анкер представляет собой тубу с двухкомпонентным клеевым составом. Перед использованием компоненты смешивают. По другому этот вид крепежа строители ещё называют жидким гвоздём, жидким дюбелем. В комплекте с анкером часто продаются разные приспособления, это может быть прибор для сверления шпуров, пистолет-смеситель, дозатор, скребок или ёршик.

Химический анкер надёжно фиксирует неустойчивые или малопрочные материалы.

Состав самого анкера зависит от условий использования и специфики материала.

Типы химических анкеров

Есть несколько видов этого крепежа: ампульные, а также в картриджах и тубах. Вариант с картриджами подходит для тех случаев, когда нужно выполнить большое количество анкерных соединений.

Ампулы рекомендуют использовать для единичных работ: если у строителя нет пистолета и ему не нужен весь картридж жидкого гвоздя.

установка химического анкера

Ампульные

Их выпускают под определенный диаметр и глубину шпура. Одна ампула предназначена для одной точки крепления. Этот вид крепежа используют для крепления основания. Ампульный анкер гарантирует точность и чистоту при сверлении шпура.

Каждая ампула содержит капсулу с клеем и капсулу с отвердителем. Они равномерно смешиваются, когда начинается вкручиваться шпилька.

Этот вид крепежа используют для креплений основания. Ампульный анкер гарантирует точность и чистоту при сверлении шпура.

Правда, не рекомендуют использовать такие анкера на вертикальных конструкциях, иначе весь состав может стечь, не затвердев.

При монтаже такого типа анкеров, в шпур вставляют ампулу, а затем шпильку, которая раздавливает ампулу с клеевой массой.

Два картриджа

Такие приспособления состоят из двух картриджей разного объёма, соединенных на выходе.

Для работы с таким анкером пригодится пистолет, чтобы компоненты подавались равномерными порциями в носик-смеситель.

Внутри смесителя есть специальная спираль, которая обеспечивает равномерное смешивание компонентов, до того как их будут подавать в пробуренное отверстие.

химический анкер для газобетона

Один картридж

Этот картридж состоит из двух частей: с клеем и отвердителем. Принцип действия аналогичен анкерам с двумя картриджами. Однако, в этом случае мастер может использовать обычный строительный пистолет.

Анкеры, которые расфасованы по картриджам имею свой минус — сложно контролировать процесс заполнения шпура. Если основание пористое, массы может стечь под действием силы тяжести.

Принцип действия

Химические анкеры нужны для того, чтобы крепить тяжёлые предметы в стройматериалах, имеющих рыхлую структуру. Например, пустотелый кирпич, газобетон, пористый камень, дерево или пенобетон.

Такой вид крепежа используют тогда, когда другие виды невозможно применить.

Применяются химические анкеры если невозможно использовать другие крепежи по причине низкой плотности материала, в которых они будут установлены.

Принцип действия химического анкера такой: в отверстие, куда он будет установлен, наливают клеевую массу, с её помощью будет закреплен металлический стержень (шпилька или рифлёный арматурный прут). Когда состав полностью затвердеет, анкер будет вклеен в основание, клеевая масса заполнит даже узкие зазоры между резьбой.

Где используют

Областей применения химических анкеров довольно много. Его используют в качестве крепления в следующих сферах строительных работ:

  • дорожные конструкции: барьеры, шумозащитные экраны, столбы освещения;
  • вентилируемые фасады из газобетона;
  • массивные конструкции: колонны, лепные детали, козырьки;
  • реконструкция лифтовых шахт и эскалаторов;
  • строительные леса, стеллажи;
  • реставрация памятников;
  • соединение фундамента с другими элементами;
  • ремонт причалов;
  • стройка водных объектов;
  • стройка ЛЭПов и трансформаторных будок.

химический анкер для кирпича

Правила сверления и подготовки отверстий

Отверстия для жидких дюбелей можно подготавливать тремя методами.

Два из них применяют для крепежей несущих элементов и сложных конструкций. К примеру, для фиксации каркасных стен к бетонному основанию или для монтажа каркасных навесных систем.

Диаметр шпура должен быть больше диаметра шпильки. Для разных составов они разные.

Третий метод используют для более простого крепежа в несущих конструкциях.

Отверстия делают перфоратором, лучше всего безударным способом с помощью дополнительных приспособлений — прямого или качающегося кондукторов.

Первый не даёт буру биться, при этом отверстие расположено к поверхности стены идеально перпендикулярно

Второй даёт расширить пространство внутри шпура до формы конуса.

При организации такого отверстия часть нагрузки на анкер распределяется на основание.

Почти все виды химических анкеров должны крепиться только в подготовленные и очищенные шпуры.

После сверления шпур нужно тщательно очистить от пыли, чтобы химический состав анкера не проник в пыльные поры материала. Иначе клеевая масса не задержится на основании.

Чтобы продуть отверстие используют насос, баллон с углекислым газом или резиновую грушу. Перед и после продувки советуют прочистить отверстие ёршиком.

Если отверстия делают в материалах, у которых ячейки закрыты, шпуры нужно промыть специальным раствором — поверхностно-активных веществ с водой.

химические анкеры

Последовательность работ при вклеивании жидкого гвоздя

Процедура работы следующая:

  1. Выбрать химический дюбель в зависимости от характеристики объекта.
  2. Подобрать по размеру металлический стержень.
  3. Просверлить шпур и прочистить его.
  4. Ввести в отверстие клеевой состав.
  5. Установить и разровнять по оси металлический элемент.
  6. Дождаться полного затвердения анкера.

Если используется дюбель в ампулах: после того, как ампула установлена в шпур, вкручиваем шпильку. Металлический стержень можно зажать в патрон дрели и вводить в отверстие на средних оборотах.

Если клеевую массу наносят пистолетом, нужно учитывать следующее: при монтаже металла на пористый или пустотелый материал, для шпура используют сетчатую втулку. Его устанавливают в отверстие до введения клеевой массы.

Если используется химический анкер в картриджах — нужно пользоваться смесителем.

Компоненты равномерно движутся по носику и смешиваются друг с другом. Чтобы шпур хорошо наполнился составом, нужно использовать дозатор в виде пистолета. Носик и пистолет идут в комплекте с картриджем.

Когда носик пистолета вставляют до конца и выдавливают клеевой раствор ( при этом не извлекая инструмент из отверстия), могут образоваться пустоты и адгезии с основанием не будет.

Если мастер вручную будет вставлять шпильку длиной более 50 см в шпур, советуют использовать кондуктор, который подаст металлический стержень под нужным давлением.

Если шпилька используется вместе с гайкой, рекомендуют проверять, чтобы она не была сильно прикручена к шайбе.

После того как шпильку установили в шпур, нужно чтобы она оставалась в неподвижном состоянии до тех пор, пока состав полностью не затвердеет.

Клеевая масса затвердевает за 30-50 минут при температуре +20 градусов, за 5-6 часов, если температура +5 градусов. В холодную погоду химический анкер вообще не затвердеет.

Жидкий гвоздь не всегда может обеспечить нужную фиксацию шпильки, из-за этого крепление может деформироваться.

При закреплении на внешней конструкции тяжёлого предмета мебели или прибора рекомендуется расположить его вплотную к несущей конструкции.

химический анкер для бетона

Химический анкер своими руками

Цена магазинных жидких гвоздей часто отпугивает потенциальных клиентов, и многие мастера изготавливают аналогичные растворы самостоятельно в домашних условиях. Это несложно.

В основе состава — эпоксидная смола, она обеспечивает прочное сцепление компонентов.

Помимо «эпоксидки» для приготовления состава понадобятся отвердитель УП-583, а также цемент или гипс, и пластификатор ДБФ или ДЭГ-1.

Процедура приготовления:

  1. Добавляем пластификатор в смолу (5-10% от общего количества смолы), перемешиваем.
  2. В полученную массу засыпаем немного гипса или цемента (5-10%), при это хорошо перемешиваем.
  3. В конце добавляем отвердитель, в пропорции 1:8 или 1:10 от общего объёма.

Полученный состав тщательно мешаем. Советуют использовать химический анкер сразу и готовить небольшими порциями, чтобы хватило времени его выработать.

химический анкер HILT

Плюсы и минусы

К преимуществам жидких дюбелей относятся:

  • Герметично закупоривают отверстие.
  • Прочны по сравнению с другими распорными элементами.
  • Просты в монтаже.
  • Устойчивы к воздействиям.
  • Специальные химические анкеры можно использовать в местах с высокой влажностью и даже под водой.
  • Долговечность — срок службы около 50 лет.
  • В основании нет внутренних напряжений при перепадах температуры.

Недостатки анкеров:

  • Сроки готовности крепления напрямую зависят от температуры окружающей среды.
  • Закрытая упаковка хранится не более года. В открытом виде химический анкер хранить нельзя.
  • Высокая цена.

Как установить химический анкер: пошаговая инструкция

Использование химических анкеров целесообразно, когда нужна надежная фиксация в малопрочном или неустойчивом материале. Подобный тип крепежа был впервые применен в горнорудной промышленности и зарекомендовал себя надежным и эффективным соединением.

Как работает химический анкер? Эта двухкомпонентная синтетическая система полимерной смолы с отвердителем, за счет которых обеспечивается крепление и фиксация закладных деталей. При отверждении смола в отверстии надежно фиксирует элементы крепежа за счет адгезионных и когезионных сил.

Химические анкера

Существует два вида химических анкеров:
  1. Ампульный. Это обычная ампула, содержащая в отдельных отсеках фиксирующие компоненты. Её вставляют в подготовленное отверстие. Туда же закладывают крепежный элемент, который и разбивает ампулу. Ингредиенты вступают в реакцию и фиксируют установленную деталь. Дополнительную прочность обеспечивают осколки стекла. Такие анкера используют при работах с плотными материалами, как полнотелый кирпич и бетон.
  2. Инъекционный. Этот вид представляет собой картридж, состоящий из двух отсеков для компонентов полимерной системы. На него надевается специальный смеситель, который обеспечивает нужное дозирование каждого компонента. В готовое отверстие вводят необходимое количество смешанных ингредиентов состава и вставляют закладную деталь. Эти анкера применяют при работах с плотными и с ячеистыми, пустотелыми материалами. В последних случаях рекомендуется перед заполнением вставлять отрезок металлорукава или пластиковой гильзы для устранения избыточного заполнения пустот.

Химический анкер для бетона как пользоваться? Особой разницы при применении в различных несущих конструкциях таких анкеров нет. Они одинаково отлично работают в любом типе бетонов, плотных и пористых материалах. Так как используемый клей в процессе отверждения не расширяется и не вызывает расклинивающих усилий, такие анкера можно применять в бетонных системах с малым поперечным сечением.

Крепеж анкеров

Этапы монтажа химического анкера

Для получения надежного и прочного соединения следует соблюдать несложные правила монтажа. Основными из них являются:

  1. Бурение и подготовка шпура. В месте монтажа просверливают отверстие буром с диаметром на 2 мм большим, чем закладываемая деталь. Не рекомендуется применять алмазный инструмент, потому что смола имеет лучшую адгезию с шероховатой поверхностью. Рекомендовано отключить ударную функцию при сверлении кирпича в целях снижения растрескивания и появления сколов. Рекомендовано выставлять ограничитель глубины для снижения расхода при заполнении отверстия смолой. Важно тщательно очистить проделанное отверстие от образовавшейся пыли и крошек материала. Вначале следует применить металлический ёршик для удаления крупных фракций. Затем оставшуюся пыль следует продуть ручным насосом. Всю процедуру необходимо проделать несколько раз до полного удаления остатков пыли.
  2. Введение клеевого состава. В отверстие вставляется ампула нужного размера с клеем и отвердителем. При использовании инжекционных химических анкеров существуют определенные правила. Так, при работе с крупнопористыми стройматериалами в обязательном порядке необходимо использовать сетчатые втулки. Их нужно вставлять в отверстие до введения клеевого состава. При инъектировании обязательно использовать насадку-смеситель. С ее помощью компоненты подаются в нужной пропорции. Заполнять отверстие составом нужно полностью.
  3. Установка закладных деталей. После заполнения шпура туда же вставляется необходимая деталь. В случае ампульного анкера крепежную деталь лучше вводить с помощью дрели, включив вращение патрона на средние обороты. При инжекционном заполнении деталь вставляют и погружают до упора в залитое отверстие вручную, слегка прокручивая и подтягивая на себя. Вставленные закладные оставляют неподвижными до полного застывания массы.
  4. Закручивание гаек и монтаж. После полного застывания состава, который может продолжаться от 30-40 минут при температуре 15-20ºС до 8-10 часов при слабых отрицательных температурах, можно начинать закреплять металлические элементы. Закручивание гаек следует вести только динамометрическим ключом. При применении простого гаечного ключа есть большая вероятность проворачивания и разрушения клеевого материала.

Как использовать хим анкер? Лучшими вариантами их применения являются фиксация разных конструкций в рыхлых и пористых строительных материалах. Они же обеспечивают высочайшую надежность при монтаже балконов, мостовых и других ответственных бетонных конструкций.


принцип работы, область применения, инструкция по монтажу

Химический анкер что это такое Традиционно для установки и крепления различных каркасов и оборудования к строительным основаниям применяются анкерные конструкции механического действия: фундаментные анкерные болты для установки на фундаменты, анкерные болты для полнотелых оснований, болты Молли для листовых и пустотных оснований с низкой несущей способностью. Все чаще альтернативой механическим анкерам становится химический анкер.

Определение и характеристики

По терминологии системы европейских технических стандартов и строительных правил эти конструктивные элементы определяются как «вклеиваемый анкер», или «вклеиваемая арматура». Кроме упомянутых выше названий, и в торговой сети, и среди пользователей бытует еще один термин, носящий имя лидера рынка в этом секторе и распространяемый на всю аналогичную продукцию, независимо от типа и производителя — «анкер Хилти». На территории Таможенного союза продукция этой компании заявляется под различными наименованиями, например:

  • Клеевые анкеры Hilti типа HIT-HY 100 и HIT-HY 110 с резьбовыми шпильками и стержнями из арматуры периодического профиля (Техническое свидетельство № 4704−15 подтверждения пригодности для применения в строительстве).
  • Как «Анкеры химические» заявлена многочисленная номенклатура продукции компании серий HIT-RE, HIT-HY, HIT-ICE, HIT-MM, HFX, HVU (Сертификат соответствия №РОСС LI. АГ81. Н05061).

Сфера применения анкеровС точки зрения механизма действия первое название — более корректное и технически правильное. Основой технологии является применение клеевых составов на основе различных типов и видов синтетических смол.

Характеристики этих материалов: высокая механическая и химическая прочность в отвержденном состоянии; устойчивость к влиянию влаги и температур, воздействию грибков и плесени; высокая адгезия к различным строительным материалам (бетону, кирпичу, камню, металлу, гипсокартону, дереву, полимерам, стеклу). Совокупность этих свойств определила возможность применения принципиально новой технологии для таких ответственных и традиционно механических несущих элементов, как анкеры.

По определению анкер является крепежным элементом для закрепления или удержания каких-либо конструкций на несущем основании. Основные типы строительных анкеров различаются именно по способу крепления:

  • В механических анкерах закрепление и удержание в основании происходит за счет разжатия распорной втулки или цанги анкера в материале основания.
  • Фундаментные анкерные болты вставляются в выполненный в фундаменте колодец и заливаются бетоном. Удержание в основании обеспечивается загнутым на 90° хвостовиком или приваркой к армокаркасу фундамента.
  • Химический анкер удерживается за счет заполнения объема между стержнем или втулкой анкера и стенками выполненного в основании отверстия клеевым составом.

Нормативная документация

Материалы для строительстваРасчеты, лабораторные испытания и многолетний опыт применения подтвердили надежность и прочность получаемого соединения при самых различных условиях эксплуатации. На территории Евросоюза этот тип крепления допущен к применению Европейскими техническими правилами ETA TR 023 «Оценка вклеиваемой арматуры» и Общеевропейским строительным техническим кодексом ЕС2, которые допускают проектирование и расчет вклеиваемой арматуры как заранее забетонированной арматуры.

Для применения на территории Таможенного союза нормы проектирования регламентируются стандартом СТО 36554501−048−2016 «Анкерные крепления к бетону. Правила проектирования». В состав стандарта отдельными приложениями входят «Нормированные параметры и коэффициенты для расчета анкеров» таких производителей, как Hilti и Fischer. Приложения содержат методики расчета прочности соединения по многочисленным механическим параметрам: при действии растягивающих и сдвигающих усилий, по контакту анкера с основанием, при выкалывании бетона основания, при откалывании края основания и так далее.

Указанные документы могут быть полезны и для непрофессионалов — с помощью таблиц можно правильно определиться с требованиями к установке химического анкера для своих условий эксплуатации и нагрузок, подобрать необходимый химический анкер для газобетона или кирпича, бетонного основания в зависимости от его марки или состояния.

Применяемые материалы

По законам рынка уникальные рецепты и технология изготовления является коммерческой тайной производителя. В любом случае основой является один из видов синтетической смолы — полиэстеровая, винилэстеровая или эпоксидная смола. В качестве примера можно рассмотреть несколько типов вклеиваемой арматуры Hilti.

Стандартный клеевой состав HIT-RE 100 для установки анкеров и арматуры в бетон. Материал — эпоксидный клей. Двухкомпонентная упаковка из фольги содержит: компонент A (эпоксидная смола, реактивный разбавитель, неорганический наполнитель), компонент B (аминовый отвердитель, неорганический наполнитель дибензоилпероксид).

Материалом для следующих типов анкерных креплений является клей на основе одного из метиловых эфиров — уретан-метаакрилата:

  • HIT-HY 270 — двухкомпонентный состав для установки анкеров в кирпичных основаниях.
  • HIT-HY 100 — стандартный клеевой состав для бетонных оснований.
  • HIT-MM PLUS — универсальный бюджетный вариант клеевого состава, подходит для любых оснований (бетона, кирпича, строительных блоков).

Как работать с химическими анкерамиЭпоксидный клей — доступный и широко применяемый материал, в том числе для бытового использования. Именно с его помощью обычно экспериментируют при создании химических анкеров для бетона своей конструкции и своими руками.

Уретан-метаакрилат является основой для множества клеевых составов, выпускаемых под различными названиями. Многим известен промышленный клей Локтайт 648, который широко применяется для механизмах, в том числе работающих в жестких условиях эксплуатации — при высоких температурах и ударных нагрузках. С его помощью устанавливают оси, шестерёнчатые колеса валов в редукторах, роторы электродвигателей, компрессоров и насосов. Многие умельцы до появления на рынке фирменной продукции уже давно изготавливали с его помощью химические анкера своими руками.

Интересно будет обратить внимание и на материалы, заявляемые производителем как «Опасные компоненты» рабочих составов:

  • гидроксипропилметакрилат — один из основных компонентов при получении акриловых полимеров, используется в качестве мономера при производстве смол, плексигласа, клеев и присадок к маслам, при производстве зубных протезов и твердых контактных линз;
  • диметакрилат 1,4-бутандиола — применяется для получения полиуретанов, в качестве растворителя в промышленности;
  • дибензоилпероксид — отвердитель полиэфирных смол, вулканизирующий агента;
  • дициклогексилфталат — растворитель для масел, восков, красителей, является стабилизатором эмульсий и кремов.

Правила установки

Химический анкерМногие понаслышке знают, как пользоваться химическим анкером: просверлить отверстие в фундаменте или стене, вставить капсулу с клеем и вбить металлический болт или шпильку. Результат, как правило, зависит от строгого соблюдения требований производителя, указанных на упаковке изделия. Обычно инструкция жидкого анкера содержит все необходимые указания по его установке.

Основными из них являются — выполнение отверстия необходимого диаметра и глубины, очистка колодца от пыли и влаги, усилия и инструмент для установки стержня, время выдержки до полной полимеризации состава. Для профессионального монтажа рекомендуется использовать набор фирменного инструмента и приспособлений: сверл и буров, насадок к сверлам и перфораторам.

Достоинства и недостатки

Где используются химические анкерыПожалуй, единственным недостатком вклеиваемых анкеров является их цена. Обычно этот минус со временем исчезает по мере развития технологии и расширения объемов производства. Свидетельство этому — присутствие на рынке множества производителей, предлагающих разные типы своей продукции, в том числе бюджетного исполнения. Кроме уже упомянутых Hilty и Fischer, можно назвать Mungo, DeWalt, Sormat, MKT.

Еще одним недостатком, по сравнению с механическими аналогами, многие называют требуемое время для застывания клеящего состава. Если же вклеиваемую арматуру использовать вместо фундаментных болтов, то налицо выигрыш во времени — сутки для клеящей массы или недели для бетона. В этом случае время от установки до приложения нагрузки можно считать достоинством.

К плюсам можно отнести также широкий выбор приспособлений для различных типов оснований: вклеиваемые крепления в отличие от механических прекрасно зарекомендовали себя в конструкциях из пустотного кирпича и блоков, из листовых материалов, при ремонте старых бетонных фундаментов, в том числе гидротехнических сооружений, при установке в труднодоступных местах.

Химический анкер – что это такое, как работает, где используется, плюсы и минусы, основные виды
Химический анкер – что это такое, как работает, где используется, плюсы и минусы, основные виды

В наше время ученые создают все новые и новые материалы, которые облегчают и ускоряют строительные работы, повышают прочность создаваемых конструкций и продлевают сроки их эксплуатации. Одним из них является химический анкер, представленный покупателям совсем недавно.

Что такое химический анкер?

Нередко строители сталкиваются с проблемой, как установить изделие в рыхлом основании. Некоторые слышали о новых материалах и хотят узнать химический анкер – что это такое? Этот материал, в отличие от обычных металлических болтов, предполагает применение специального клея. Такая смесь является дополнением к основной металлической части крепления (арматурному стержню, стальной гильзе, резьбовой гайке) и позволяет надежно прикрепить деталь к любому основанию.

В комплекте с жидким анкером нередко продают устройство для сверления, дозатор клеевой смеси, ерш для чистки просверленных отверстий. Внешне химический анкер похож на тубу с герметиком. Точный состав клея многие фирмы-изготовители не разглашают, однако известно, что в нем обязательно присутствуют синтетические и природные смолы, отвердитель, кварцевый песок, а связующим элементом является цемент.

Как работает химический анкер?

Чтобы смонтировать такой массивный предмет, как, например, ворота, ограждения лестницы, сантехническое оборудование, спутниковая антенна, необходим специальный крепеж, называемый химический или жидкий анкер. Установка происходит в таком порядке: в высверленное отверстие подается клей и вставляется металлический болт, в результате химической реакции, которая происходит между составляющими компонентами клеевого раствора, масса постепенно полимеризуется и застывает.

работает химический анкер

Где используются химические анкера?

Этот универсальный материал применяют для крепления деталей в монолитных, полнотелых, пористых основаниях. Незаменим он при эксплуатации оборудования при вибрации, в условиях значительных статических или динамических нагрузок. Химический анкер для бетона, кирпича или камня прочно соединяет разные конструкции. Благодаря этому он применяется при возведении сооружений, которые впоследствии будут эксплуатироваться людьми и подвергаться усиленным нагрузкам:

  • строительстве высотных домов;
  • сооружении фундаментов в местах с высокой влажностью;
  • строительстве мостов: арочных, разводных, подвесных.

Кроме этого, химические анкеры используются и в других сферах ответственного современного строительства:

  • горной промышленности;
  • энергетике;
  • морских и аэропортах;
  • промышленном оборудовании;
  • строительстве бассейнов, аквапарков и других сооружений.
используются химические анкера

Плюсы и минусы химических анкеров

Этот крепежный материал появился на строительном рынке недавно, однако стал уже популярным и востребованным благодаря своим многочисленным преимуществам:

  1. Прочность крепления. По сравнению с соединением обычными распорными болтами усилие на отрыв в химических анкерах увеличено почти в 2,5 раза.
  2. Высокая несущая способность. Места скрепления химическими анкерами могут испытывать большие нагрузки и существенное растягивающее напряжение.
  3. Длительный срок эксплуатации. Например, химический анкер для газобетона прослужит более 50-ти лет.
  4. Устойчивость к воздействию химических веществ, коррозии и атмосферных явлений.
  5. Может использоваться под водой. Для этого приобретаются специальные клеевые составы.
  6. Экологическая безопасность. Для работы внутри помещений следует выбирать клеевую смесь, не содержащую токсических веществ.
  7. Простота монтажа. Такую работу можно выполнить даже при отсутствии опыта.

Химические анкера имеют и некоторые недостатки, которые могут доставить неприятности:

  1. Немалая стоимость. Она, в зависимости от комплектации и от производителя, может различаться в десятки раз.
  2. Срок годности. При покупке следует обращать внимание на этот показатель, который, зачастую, составляет один год. После вскрытия картридж не может долго храниться, поэтому лучше сразу использовать его полностью.
  3. Сроки отвердевания. Полное застывание смеси может произойти и через несколько часов, и в течение суток.
плюсы химических анкеров

Виды химических анкеров

Промышленность выпускает жидкие анкера двух типов:

  1. Ампульные, или капсульные. Их состав, находящийся в стеклянной ампуле, бывает одно- и двухкомпонентным. Химический ампульный анкер вкладывают в отверстие, а внутрь помещают крепежный элемент, разбивающий стекло. Смесь застывает, а стеклянные осколки служат дополнительной арматурой для более крепкого соединения. Одному отверстию соответствует только одна ампула. Такой химический анкер для кирпича или бетона используют в полнотелых конструкциях.
  2. ампульные анкер
  3. Картриджные, или инъекционные. Это картриджи с двумя отсеками, в одном из них находится клей, а другой наполнен отвердителем. Сверху надевается смеситель. При помощи пистолета все составляющие смешиваются и заполняют подготовленное заранее отверстие. Такой химический инъекционный анкер может применяться как в пустотелом, так и в полнотелом изделии из газо- и пенобетона, песчаника, известняка, керамики.
  4. инъекционные анкер

Как выбрать химические анкеры?

Мы уже выяснили, что химический анкер – это материал, используемый для монолитного соединения различных конструкций. Для правильного выбора клеевого анкера необходимо ознакомиться с инструкцией, в которой производители указывают важные моменты:

  • материал основания;
  • нагрузку на место крепления;
  • диапазон температуры и влажности;
  • скорость схватывания клея;
  • условия монтажа и эксплуатации.

Рейтинг химических анкеров

Одними из самых известных производителей химических анкеров являются такие фирмы:

  1. Fischer (Германия). Производит ампульные и картриджные анкера, работающие с основаниями из разных материалов.
  2. Fischer анкер

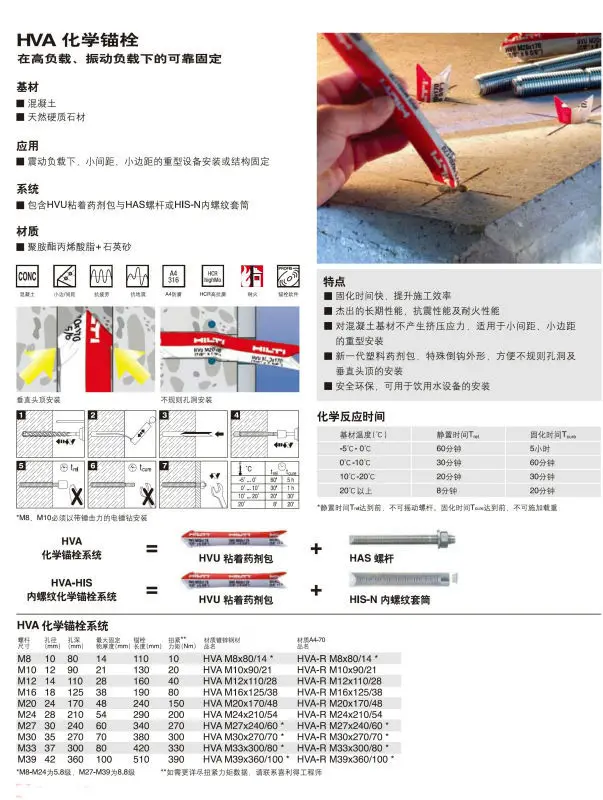

  3. Hilti (Лихтенштейн). Химический анкер Хилти используется на бетонных основаниях. Отлично подойдет для пустотелого кирпича. С его помощью крепят стальные колонны и балки, пожарные лестницы и балюстрады.
  4. Hilti анкер
  5. Mungo (Швейцария). Химический инъекционный анкер используется для крепления различных стальных, бетонных, деревянных и каменных конструкций.
  6. Mungo анкер
  7. Sormat (Финляндия). Такие анкера, выпускаемые в тубах, позволяют выдерживать значительные вибронагрузки.
  8. Sormat анкер

Пистолет для химического анкера

Этот строительный аксессуар необходим для работы с подобными крепежными элементами. Для такого материала, как химический анкер, это приспособление помогает доставить клей в заранее приготовленное отверстие. Если состав имеет не слишком густую консистенцию, то можно пользоваться строительным пистолетом, который подходит для герметиков. Если же клей густой, то лучше иметь специальный выжимной пистолет.

пистолет для анкера

Как пользоваться химическим анкером?

Работать с химическим анкером совсем просто. В нужном месте просверливается отверстие на 2-4 мм больше, чем диаметр металлического стержня. Миниатюрным ершиком или струей воды оно хорошо очищается от строительной пыли. Затем заполняется жидким клеем, после чего в отверстие устанавливают нужное крепежное изделие. По истечении некоторого времени клеевая смесь заполняет все шероховатости и пустоты, надежно связывая материалы и образуя твердый монолит. Так происходит установка химических анкеров в бетоне, кирпиче, дереве и других основаниях.

Химический анкер своими руками

При ремонте кладовой или, например, сарая нецелесообразно применять дорогостоящие химические анкера, поэтому их заменяют материалами, изготовленными самостоятельно. Давайте рассмотрим, как сделать химический анкер своими руками. Поскольку точный рецепт жидкого клея производители не разглашают, то можно приготовить его из более дешевых компонентов, смешав их в следующей последовательности:

  1. Эпоксидная смола (безусадочная). Материал создает надежное крепление и обладает неплохой адгезией с кирпичом, бетоном и другим подобным материалам.
  2. Пластификатор. Его расход 5-10% от общей массы.
  3. Растворитель.
  4. Наполнители. Это может быть гипс, песок или цемент.
  5. Отвердитель. Он обеспечит полимеризацию смолы. Выдерживаем пропорцию 1/10.



DIY химический анкер

avdweb
  • Home
    • Об этом сайте
    • Контакт
  • Магазин
    • корзина
  • Популярные
    • Spotwelder
      • Контроллер точечной сварки
      • DIY точечный сварщик
      • Kende DN-100E
      • ス ポ ッ ト 溶 接 機
      • Точечные сварочные аппараты других пользователей
      • Spotwelder контроллер v5
      • Комплект сборки контроллера Spotwelder v1
      • Информация для ботаников
    • Универсальная плата управления питанием
      • Arduino Универсальная плата управления питанием переменного тока
      • Вакуумный контроллер
      • Контроллер печи оплавления
  • E-bike
    • Solarbike
      • солнечный велосипед Maxun
      • Солнечная езда на велосипеде
      • Solarbike FAQ
      • Другие солнечные велосипеды
    • Мотор
      • Выбор двигателя ступицы
      • Моторный стенд
      • Q-85SX моторный тест
      • тюнинг двигателя
      • E-bike симулятор
      • Обратный расчет параметров двигателя
      • Получить параметры двигателя
      • Bosch Active Line 3
        • Bosch Active Line 3
        • Печатная плата Bosch Active Line 3
      • Yamaha PW-SE
      • Моторс по сравнению
      • Yamaha PW-X2
      • Tongsheng TSDZ2
      • Mid-Drive против ступицы
    • Электроника
      • Контроллер мотора
      • контроллер мотора KU63
      • Легкое зарядное устройство
      • BMS
      • BMS AE-LMD17 REV A1
      • Pedelec устройство для легализации
      • LM5050-1 MOSFET драйвер
      • Smart BMS адаптер
      • Кабельный убийца
    • Аккумуляторы
      • Ebike аккумулятор
      • Подозрительный указатель уровня топлива
      • Инструкции по технике безопасности
      • Взлом батареи
      • НЕопубликованные Koppelverkoop
    • Ebike misc.
      • ПЭТ велосипедная бутылка
      • Moeiteloos bergop (NL)
      • Verzet bereken (NL)
      • Минимальный багаж (NL)
      • Actieradius (NL)
      • Газель восстановить
      • отверстие для слива масла Nexus 7
    • Механические проблемы
      • Напряжение передней вилки
      • Тормозной выключатель
      • Багажная полка
      • Датчик скорости
    • Снижение веса
    • Легкий электронный велосипед
    • Потребности в энергии
    • Регулирование и ограничения
    • формул
    • Ссылки
  • Arduino
    • SAMD21
      • SAM 15x15 доска
      • Быстрый старт
      • Arduino Zero
      • SAMD21 для чайников
      • SAMD21 + загрузчик
      • Burn загрузчик
      • Собственные проблемы с портом
      • Испытательный прибор
      • Установка
      • Информация о пакете
    • Arduino misc.
      • наконечники Arduino
      • Недорогая фурнитура Arduino
      • Arduino несерьезный
      • орел символы
      • Изменение цвета
      • Бесконтактный разъем
      • Удобные функции
    • Аппаратное взаимодействие
      • Переключатель дебоузер
      • MediaPlayer
      • Arduino ISP
      • Nokia 5110 LCD
      • Сердцебиение
      • Велокомпьютер
      • ILI9341 TFT
      • MAX17263 указатель уровня топлива
      • 24-битный АЦП
    • Программирование
      • Samenvatting C ++ (NL)
      • Описательные имена переменных
      • Экстремальное программирование
    • Сроки
      • Частотомер
      • SAMD21 Таймер
      • Секундомер
      • Неблокирующая задержка
    • АЦП-ЦАП
      • 16-битный ЦАП
      • Интеграция ЦАП
      • Fast PWM DAC
      • SAMD21 ШИМ-ЦАП
      • Более быстрый аналогЧитать
    • Измерение
      • Интерфейс весов
      • Curvetracer для солнечных батарей
      • Датчик дождя
      • Измерение температуры чипа
      • Измерение температуры LM335
      • Осциллограф
    • ATtiny3217
      • Dily3217 доска
      • Загрузчик ATtiny3217
      • FTDI / UPDI разъем
  • Технические советы
    • Моя мастерская
      • Tektronix
        • Tektronix 465 ремонт
    • Технические советы 2
      • Мини источник питания
      • Контрольный список PCB
      • Транзисторная книга
      • Panasonic HV PSU
      • Демонтаж SMD
      • Суммирующий дизайн усилителя
      • DIY химический анкер
      • Электронная гортань
      • Quadcopter
.

Химический Якорь - что вы хотите знать

Что такое химический якорь?

"Химические анкеры или анкеры из смолы - это общие термины, относящиеся к стальным шпилькам, болтам и анкерным креплениям, которые склеиваются в подложку, обычно кладку и бетон, с использованием адгезивной системы на основе смолы. Идеально подходят для применений с высокой нагрузкой, практически во всех случаях получающееся соединение прочнее, чем сам базовый материал, и поскольку система основана на химической адгезии, нагрузка на базовый материал не передается, как при использовании анкеров с расширительным типом, и поэтому идеально подходит для крепления близко к краю, с уменьшенным центральным и групповым креплением и для использования в бетоне. неизвестного качества или низкой прочности на сжатие.Хотя на рынке существует множество различных вариантов и систем доставки, все системы работают по одному и тому же базовому принципу с основной смолой, что требует введения путем смешивания второго компонента для начала процесса химического отверждения, отсюда и термин «химический якорь». " citate: constructionfixings.com

Понять разницу

Для новичка в смоляных анкерах зачастую трудно понять разницу между множеством доступных смол.Для тех, кто указывает якоря, также важно понимать это различие, чтобы гарантировать, что любые изменения в спецификации относятся к действительно эквивалентным продуктам.

  • Ненасыщенный полиэстер
  • эпоксидный акрилат, также известный как виниловый эфир
  • Чистая эпоксидная смола
  • Гибридные системы

Ненасыщенный полиэстер - химический анкер

Это классическая реакционноспособная смола, используемая для производства 2-компонентного инъекционного раствора, в которой используются как ненасыщенные полиэфирные смолы, растворенные в стироле (исходный тип смолы), так и ненасыщенные полиэфирные смолы без стирола с мономерами, связанными со стиролом, в качестве реакционноспособного растворителя.Двухкомпонентные инъекционные растворы, изготовленные из этих смол, являются быстрыми и простыми в использовании и характеризуются ограниченной химической стойкостью (в щелочных и других средах).

Эпоксидный акрилат - химический анкер

Эти классические винилэфирные смолы и изготовленный из них 2-компонентный инжекционный раствор сочетают в себе хорошие термические и механические свойства эпоксидных смол с простой и быстрой технологичностью переработки ненасыщенных полиэфирных смол. Виниловые смолы нового поколения не содержат стирола, поэтому в качестве реакционноспособных растворителей используются диметакрилаты.Смолы Vinylester и изготовленный из них раствор реакционноспособной смолы характеризуются, среди прочего, очень высокой химической стойкостью, особенно в щелочных средах.

Чистая эпоксидная смола - химический анкер

Существуют различные варианты выбора эпоксидных смол и соответствующих отверждающих компонентов, что, в свою очередь, позволяет точно определить свойства двухкомпонентных инъекционных растворов, изготовленных из двух компонентов, которые должны быть точно определены и адаптированы к конкретным требованиям.Двухкомпонентные инъекционные растворы из закаленной эпоксидной смолы характеризуются очень хорошими термическими и механическими свойствами и превосходной устойчивостью к химическим веществам. Степень усадки из-за упрочнения очень мала, а хорошие свойства компаунда позволяют достичь выдающихся значений нагрузки в просверленных алмазных скважинах и больших кольцевых зазоров.

Осознанный выбор анкеров из смолы очень важен для обеспечения надежного и долговечного крепления. Этот выбор может быть затруднен, когда свойства различных типов смолы не полностью поняты.Как только это становится ясным, это позволяет использовать самый лучший и наиболее подходящий продукт. После того, как конкретный тип был выбран, его следует изменять только в том случае, если ключевые характеристики приложения все еще удовлетворяются предложенной альтернативой.

,
химический силиконовый герметик для домашнего ремонта Diy

Химический анкерный силиконовый герметик для домашнего ремонта DIY

Описание продукта

9 0011

Цвет смешивания

Наименование продукта

Полиэстер с химическим анкером из стирола

Номер модели

GU-100

Материалы

Полиэстер

Тип

Строительный клей

Размер

150мл, 235мл, 300мл, 310мл, 345мл, 360мл, 380мл, 410мл

Коэффициент смешивания

10: 1

Фирменное наименование

Хорошее использование или индивидуальная маркировка, частная марка, OEM

Применения

Общие крепления и тяжелые строительство

серый

Срок годности

12 месяцев

Картридж

рядом или коаксиально, два компонента

Сертификат

ISO, SGS, AIT, REACH

Эффект

Сверхпрочное склеивание и загрузка

Деталь упаковки

один картридж с одним миксером на мешок

Сведения о доставке

по морю / воздуху, в соответствии с требованиями заказчика

Срок поставки

В зависимости от количества заказа

Экспорт в

все страны

Мин.Заказ (MOQ)

без MOQ (предложение большого количества заказа)

Условия оплаты

T / T

Заказ

Пользовательский заказ принят

Возможность поставки

300 000 шт. / Месяц

Время выборки

7 дней

Место происхождения

Гаосюн, Тайвань

Эпоксидный акрилат, Vinylester, Pure Epoxy

Аксессуар

миксер, пистолет для коноплирования, нейлоновая втулка, воздушный насос, щетка

Особенности

Особенности

0
90 019

1) Высокая прочность для строительных площадок

2) Экономичный выбор

3) Анкерное крепление без расширения обеспечивает малое расстояние и расстояние до кромки

4) Быстрое отверждение и перемешивание

5) Без усадки

6) Подходит для бетона, газобетона, кирпича, камня, мансории, блока, плиты, песчано-известкового кирпича, пустотелого кирпича, перфорированной плиты

Применения

Области применения

Стальные дюбели, лестницы, поручни, фасад, звукоизоляционные барьеры, трубопроводы, маркизы, стальные кронштейны, консоли, мостовые балки

Увеличение прочности скрепления

Анкер, болты, резьбовой стержень, резьбовой болт, арматура, шпилька , Железный прут, арматурные стержни, фасадные штыри

Информация о компании

О нас

Good Use Hardware Co., ООО как глобальный OEM завод химических анкеров для 20 лет . Мы делаем частные марки для международных брендов по всему миру. Химический анкер - это своего рода крепежная система для увеличения прочности сцепления анкера, болта, арматуры, которая более прочна, чем механическая фиксация. В основном используется для общих креплений, укрепления конструкций, восстановления и анти-разрушения. Чтобы контролировать качество и предлагать конкурентоспособную цену, мы также производим пустой картридж и реакционную смолу для собственного использования.Мы будем вашим надежным партнером, с которым вы можете сотрудничать для долгосрочного бизнеса. Мы искренне ищем ваш запрос.

Мы производим различные материалы и размеры химических анкеров для удовлетворения разнообразных потребностей рынка.

Материалы

Размеры

ГУ-100 Полиэстер со стиролом

150 мл, 235 мл, 345 мл, 360 мл, 380 мл (10: 1)

ГУ- 500 Pure Epoxy

400 мл (3: 1), 650 мл (1: 1)

GU-600 эпоксидный акрилат со стиролом

150 мл, 235 мл, 345 мл, 360 мл, 380 мл (10: 1) )

GU-2000 Без стирола винилового эфира

150 мл, 235 мл, 345 мл, 360 мл, 380 мл (10: 1)

Представление нашей компании, пожалуйста, найдите ее.

https://www.youtube.com/watch?v=KeMb-hpUrHY https://www.youtube.com/watch?v=KeMb-hpUrHY

Хотите узнать больше о нас, посетите веб-сайт компании

www.gooduse.com.tw

Выставки

Информация о предстоящих выставках, Пожалуйста, проверьте здесь.

Предстоящие выставки, которые мы собираемся посетить. Мы ждем вашего посещения.

♦ Ваши отзывы помогут нам улучшить наши продукты!

Технические данные

Таблица времени отверждения

Температура (С) Время гелеобразования Время полного отверждения
000000 8 час.
5 ~ 10 40 мин. 7 час.
10 ~ 20 30 мин. 6 час.
20 ~ 30 8 мин. 3 часа.
30 ~ 40 3 мин. 2 часа.

Испытание на прочность при откатке следует проводить через 24 часа.

Таблица силы перевозок

4 9004 (Dia16) 8 450
Давление

Уничтожить силу связи

(кгс / кН)

)

Рабочий стандарт

(мм)

Прочность бетона

0

000000

4000 фунтов на квадратный дюйм

280 кг / см2

Диаметр отверстия

Глубина отверстия

Rebar № # 3 (Dia10) 3,070 26,4 870 8.8 13
4
(Dia13) 4,920 49,7 1 640 16,6 9 400 4 16 120
6860 68.7 2,267 22,9 20 145
# 6 (Dia19) 2 569 25,9 25 170
# 7 (Dia22) 9,440 95.4 3,146 31.8 28 200
# 8 (Dia25)
4
0
0 4
85,4 32 225
# 9 (Dia29) 20,340 264.8 8,740 88,3 37 250
# 10 (Dia32)
4
0 9 630
9 630 8000 9 9004 12 666 127,9 40 290

Примечания: 1. Прочность бетона fc ': 280 кг / см2 (4000 фунтов / кв. Дюйм)

2.Прочность арматуры: № 3 ~ # 5 фу: 2800 кгс / см2, # 6 ~ # 11 фу: 4200 кгс / см2

Таблица расхода

9

Размер якоря

9 Диаметр

(мм)

Глубина отверстия

(мм)

Количество Fixngs

150мл

235ml

2 80ML

0
0

0 с нуля
0 все 9000 M8
10 80 30 55 900 14 57 85 87 95 78 128
M10
0
12 12 9 9 9000 400 000 17 36 38 56 58 63 65 71
144 140000000 110 11 22 24 34 35 38 20
4
34
4 34 34 34 34 34 9 940 9003 900 9 9003 900 9 9003 9 9003 900 9 9003 900 9 9003
18 125 5 900 04 11 13 17 17 19 11 17
М20 М20 00015 00015 9 170 2 5 7 7 8 8 6
4

0

4

0

5

0

4

0

4

0

4

0

4

0

4
0 170
28 210 1 3 5 4 5 5 5 5 000 000 5 5
M30 35 270 9001 4 0 1 3 2 2 2 1 2 9193 3 000 000 9 0003
0
400015 40
330 0 1 2 1 1 2 9 1

Примечание. Основано на непрерывной установке без перерывов и смены форсунок.Предоставляется в качестве руководства и зависит от температуры

MSDS & TDS или более подробной информации, пожалуйста, свяжитесь с нами.

Установка

Пожалуйста, не стесняйтесь проверить наш канал Youtube для инструкции по установке, Тестирование видео, Тур по компании.

http://www.youtube.com/channel/UCrBEeHF8JrmpMf4UViE5RYw

Упаковка и доставка

Упаковка

1. Один картридж с одним миксером в пластиковом пакете.Или один картридж с двумя мешалками в полиэтиленовом пакете.

2. 20 комплектов в коробке.

3. Метка правильного использования или нет.

4. EXP Дата на верхней части картриджа.

Индивидуальная упаковка, пожалуйста, свяжитесь с нами.

Доставка

1. Возможна доставка груза морским, воздушным, курьерским экспрессом.

2. Курьерский экспресс включает GDA, DHL, FedEx, TNT, UPS, EMS, SF и т. Д.

♦ Сообщите нам о ваших требованиях, мы постараемся сэкономить ваш бюджет и уложиться в сроки. Пожалуйста, свяжитесь с нами, нажав здесь!

,
Германия импортировала анкерный болт из химического ксилида HVA / M16 * 190 из натурального химического анкерного болта | |

Германия импортировала анкерный болт из химического ксилида HVA / M16 * 190 из натурального химического анкерного болта

Номер модели: M16 * 190 настроено: да Сделай сам Поставки: электрический Цвет классификации: M16 * 190 Химический анкер HVA Тяжелое химическое крепление на надежном бетоне без трещин под высокой нагрузкой и вибрационной нагрузкой Время отверждения быстро, а эффективность конструкции повышается Выдающийся долгосрочный, сейсмостойкость и огнестойкость Бетонный базовый материал не создает экструзионного напряжения и подходит для тяжелых анкеров с небольшим запасом прочности и небольшим расстоянием Пластиковая упаковка нового поколения, специальная перевернутая форма крючка, удобное нерегулярное отверстие и вертикальная установка головки Безопасность и защита окружающей среды, могут быть использованы для установки оборудования питьевой воды Химический анкерный болт Hilti HVA Особенности продукта Выдающийся длительный срок, сейсмостойкость, кислотостойкость и щелочестойкость, сварочные и огнестойкие Обладает высокой прочностью, сильной адгезией и отсутствием растягивающего напряжения. Она проста по конструкции, отличается высокой скоростью отверждения и высокой эффективностью конструкции. Стеклянная трубка может быть использована в качестве мелкого заполнителя после дробления Требования к субстрату бетон Натуральный твердый камень Применимая сфера Связь между структурой ненесущей стены и основной структурой Неподвижное соединение стальной конструкции основания Неподвижная опора трубы для гидроэнергетики и кондиционирования воздуха Монтаж и установка тяжелой техники Усиление конструкции железной дороги, автодороги и моста и крепление вспомогательных частей Требования к использованию / хранению Этот продукт не опасен и хранится в обычных химических строительных материалах. Избегайте света, хранящегося в тени5-25DEGC в сухом складе, без воздействия или дождя Срок хранения этого продукта 6А месяц Строительство должно осуществляться строго в соответствии со строительными процедурами. Этапы строительства Сверление: с использованием Dianchui или бурового долота, справочной информации по установке и глубине сверления Очистить отверстие: сначала используйте щетку, чтобы очистить стенку отверстия, а затем выдуйте пыль с помощью продувочного воздушного насоса или воздушного компрессора, повторяя три раза Шланг: вставьте стеклянную трубку в отверстие Посадочный винт: с помощью Dianchui с функцией молотка заклинило соединительную головку на другом конце головки винта, откройте молоток, отверстие для винта с прямым винтом, винт до контактного отверстия снизу, небольшой перелив лекарства до сих пор; Отверждение: после того, как винт вставлен, винт не может быть применен к анкерному болту в течение фиксированного времени, и его можно использовать после полного отверждения.Вопросы, требующие внимания Отверстие должно быть тщательным. После того, как винт вставлен в отверстие, стержень нельзя трогать, пока гель не затвердеет Небрежную кожу или одежду можно очистить ацетоном и промыть большим количеством воды

.

Отправить ответ

avatar
  Подписаться
Уведомление о
