Водостоки для крыши пластиковые установка своими руками: Водостоки для крыши своими руками: как сделать водосточную систему

монтаж и установка своими руками

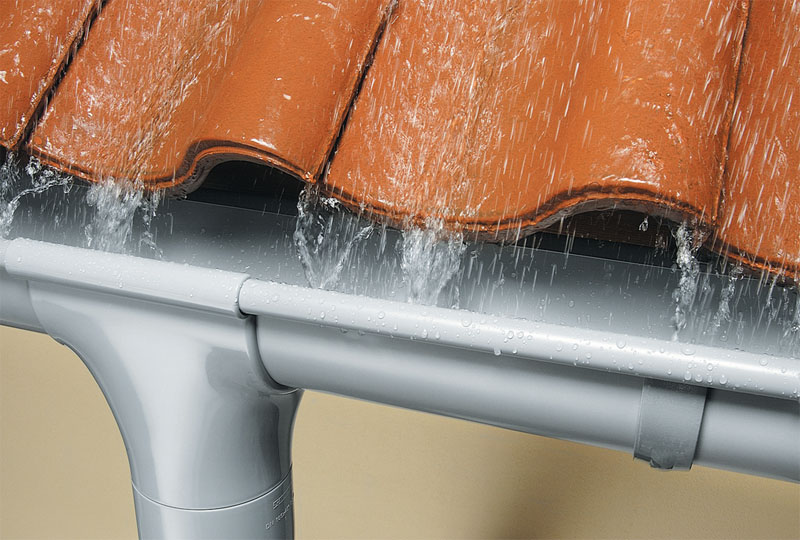

Пластиковые водостоки необходимы для отвода дождевой и талой воды с крыши дома. Если при монтажных работах и во время эксплуатации были соблюдены все правила, то срок их службы может достигать 15 лет.

Основную функцию водоотвода выполняют желоба и трубы. Эта конструкция защищает стены и фундамент здания от попадания влаги.

Как правило, обустройством системы водостока занимаются специалисты, но при наличии необходимых знаний провести монтажные работы можно своими руками.

Выбор материала

Собранная конструкция водостоков пластиковых для крыши может содержать элементы, изготовленные из различных материалов.

Материалы, используемые для изготовления деталей:

• разные металлы;
• пластик;
• металлопластик;
• медь.

Из перечисленных материалов изготавливаются не только элементы крепежа, но и трубы с желобами.

Металлические детали делают из стали, жести и меди. Элементы из меди отличаются по своим характеристикам, поэтому их выделяют в отдельную группу.

Главное преимущество металлических деталей – их доступная стоимость. Отрицательных качеств у них намного больше.

После контактирования с водой металлические детали подвергаются коррозии, а защитный слой из цинка может не предотвратить процессы окисления, так как сам разрушается при попадании на него кислот, содержащихся в осадках в малых количествах.

Жестяные элементы отличаются особой хрупкостью, часто трескаются при заморозках. К тому же шум, производимый стекающей по желобу водой, доставляет беспокойство многим домовладельцам. Металлический водосточный желоб и трубы служат от 5 до 10 лет.

Пластиковый водосливный элемент конструкции изготавливают из ПВХ. Данные водостоки не подвержены ржавчине, почти не вступают в химические реакции и легко переносят неблагоприятное воздействие внешней среды.

Но перепады температуры воздуха с очень большой амплитудой они могут не выдержать. Монтаж пластиковых водостоков несложен, выполнить его можно своими руками.

Водосточный желоб и трубы отличаются легкостью и стойкостью к механическому воздействию. Если установка пластиковых водостоков произведена грамотно, то они могут прослужить до 50 лет.

Водостоки из металлопластика сочетают в себе плюсы изделий из металлов и пластика. Детали для монтажа, трубы и желоба изготавливают из металла и покрывают пластиком.

Заготовки делают из оцинкованной стали, напыляют пурал или пластизол. Водосток из металлопластика обладает прочностью, устойчивостью к коррозии и деформации из-за перепадов температуры и давления.

Служить это изделие может около полувека, но следует учитывать, что металлопластиковые трубы подвержены повреждениям из-за механического воздействия.

Водостоки из меди имеют свойства, отличающиеся от аналогов из металлов. Благодаря особым свойствам данного металла медные системы не проявляют реакции на воздействие окружающей среды и химических веществ.

Они способны стойко переносить давление и механическое воздействие. Так как медные водостоки не ржавеют, то они считаются идеальными для обустройства здания, но и стоимость их достаточно высока.

Группирование водосточных систем

Водосточные конструкции разделяются на несколько групп:

• по местоположению – наружные и внутренние;
• по используемому материалу – металлические, пластиковые и металлопластиковые;
• по способу монтажа – клеевые и с резиновыми прокладками.

Наружные водостоки можно использовать на разных видах кровель, имеющих скаты, а внутренние применяются в зданиях с плоской крышей.

Наружные водосточные конструкции встречаются разных конфигураций в зависимости от параметров и характеристик строения.

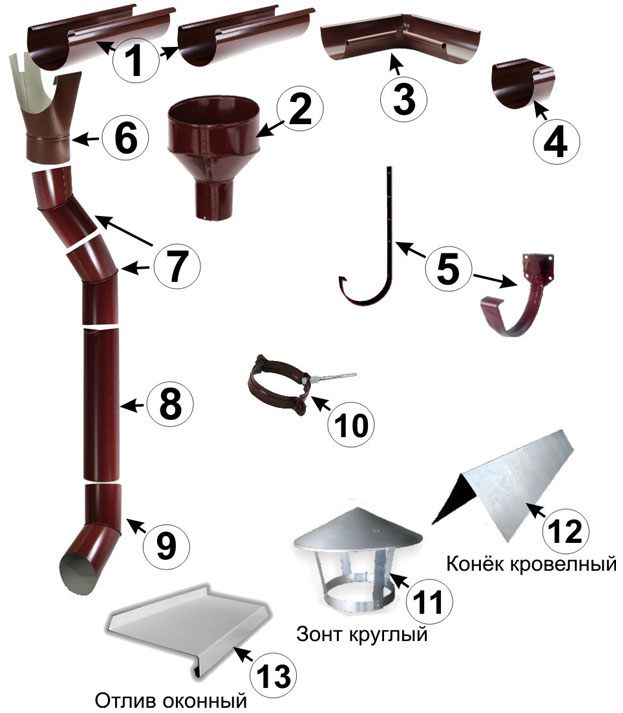

Система наружного стока воды состоит из:

• труб;
• воронки;
• желоба.

При установке водостока нужно учитывать, что воронки необходимо располагать на расстоянии 25 см.

Желоба делятся на 3 группы:

1. карнизные – их можно проложить по периметру карниза кровли;
2. парапетные – они монтируются между парапетными стенами;
3. разжелобковые – по ним вода отводится к парапетным желобам.

По форме желобы разделяют на:

• прямоугольные;
• рельефные;
• полукруглые.

Для стандартной водосточной системы практичнее применять карнизные детали, изготовленные из металлопластика или пластика. Желоба для монтажа чаще используют полукруглой формы.

Но если есть необходимость защитить водосток от мусора (листьев, песка и так далее), то рекомендовано устанавливать рельефные изделия.

Желобы прямоугольной формы монтируют на здания, расположенные в районах с большим количеством осадков, так как изделия с таким сечением способны пропускать больший объем воды. Стоки устанавливают с южной солнечной стороны строений.

Трубы для системы водостоков встречаются квадратной и круглой формы. Монтируя конструкцию для стока осадков, следует учитывать, что сечения труб и желобов должны быть одинаковыми.

Если кровля здания превышает 200 кв. м, то есть жидкость собирается с большой площади, то трубы и желобы для водосточной системы используются с квадратным сечением для более быстрого отведения воды.

Для кровель, имеющих меньшую площадь, специально определяются ее соотношения к диаметру водопровода для более точного подбора деталей для каждой отдельной ситуации:

• для крыши площадью до 30 кв. м подходят трубы с диаметром сечения 8 см;
• до 50 кв. м – диаметр сечения трубы составляет 9 см;
• до 125 кв. м – диаметр сечения трубы составляет 10 см.

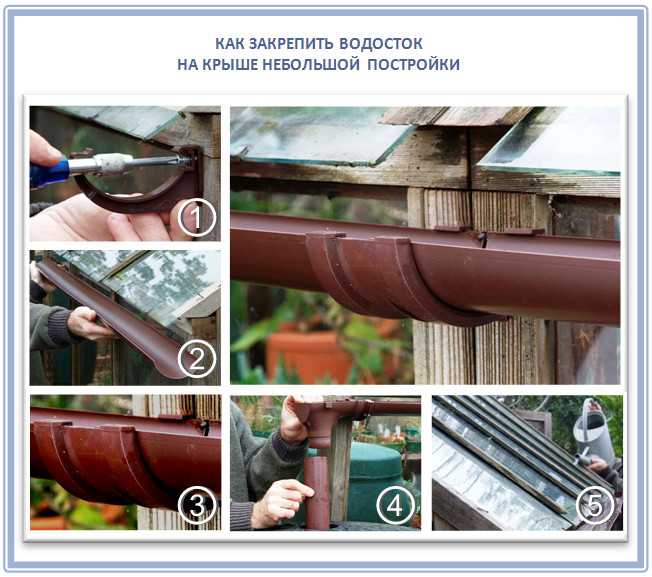

Монтажные работы

Свой дом оснастить пластиковыми водостоками можно своими руками или с помощью специалистов. В первую очередь необходимо определить место, где будет крепиться конструкция.

Пластиковые водостоки должны располагаться так, чтобы вся вода со ската кровли попадала в них. Нужно учитывать, что в одну сточную воронку должна сливаться жидкость с отрезка желоба длиной до 12 м.

Чтобы обеспечить максимальную работу пластикового водостока, нужно конструкцию крепить под наклоном к сточной трубе. С каждым метром уклон должен составлять 5 мм.

После того как смещение желоба будет рассчитано, нужно отметить место расположения кронштейнов на расстоянии 40 см друг от друга и установить крепежи. Прикрепленный шнур к крайним кронштейнам должен образовать ровную линию.

Видео:

Второй этап работы – это монтаж водостока. Сначала нужно замерить параметры здания, учитывая все выступы. Затем профильные элементы крепятся с помощью клея или соединительных деталей.

Основной недостаток склеивания в том, что трубы нельзя будет разъединить без риска повреждения. В случае разборки конструкции место соединения нужно будет удалить. В отличие от клея, соединяющие элементы для труб и желобов во время демонтажа легко снять.

После соединения элементы водостока устанавливаются специальными защелками на кронштейны.

Необходимо следить за тем, чтобы места крепления не пришлись на сливные воронки. Затем устанавливаются сами воронки. На края желобов, не соединенные с остальными частями конструкции, ставятся заглушки.

Завершающий этап – установка системы водостока. Под сточными воронками располагаются трубы.

Специалисты не рекомендуют применять клей для соединения деталей в этом месте, так как в случае забивания водостока мусором его не получится разобрать без повреждений.

В процессе работы с помощью отвеса и угольника нужно контролировать правильное положение водосточной трубы относительно внешней стены здания. Этот элемент должен располагаться строго по вертикали.

Видео:

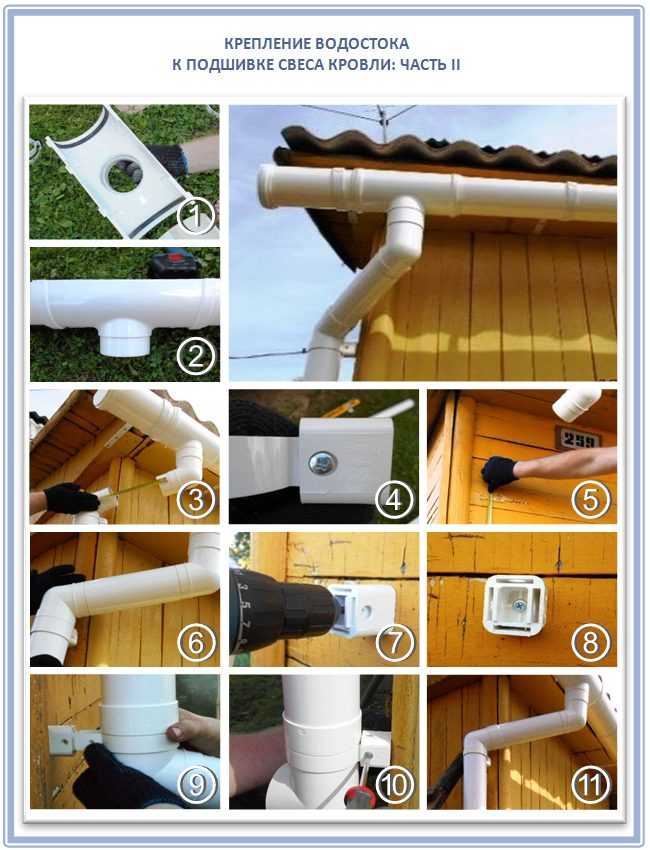

Затем все детали пластикового водостока соединяются, помечается место положения хомутов. Непосредственно под первым местом соединения должен находиться верхний хомут.

Эта мера предотвратит возможное выскальзывание трубы. Хомуты должны располагаться на расстоянии 1 м друг от друга.

Фиксирующими лапками или дюбелями они крепятся к стене, сохраняя расстояние от стены до водостока 2 см.

К люку ливневки подводится раструб водостока, но фиксировать его не нужно, так как в дальнейшем необходимо будет следить за сливом.

Чтобы защитить водосточные желобы от попадания мусора (веток, листьев или песка), на их верх следует установить специальную решетку.

Правила и ошибки при монтаже

Установка системы водостока требует соблюдения нескольких технологических правил:

• водосток должен крепиться к трубе на расстоянии 2 – 5 см от стены.
  Если труба будет располагаться вплотную, то стена будет мокрой;
• водосточный желоб всегда располагают под уклоном к воронке. Благодаря этому сточная вода будет сходить намного быстрее;
• места креплений и стыков нужно обрабатывать герметиком – клеем, холодной сваркой или прокладками.

Каждый из видов герметиков обладает своими плюсами и минусами. Резиновые прокладки хорошо предохраняют от протекания и легко переносят механическое воздействие, но срок их эксплуатации может существенно сократиться от резких перепадов температуры.

Видео:

Клей обеспечивает прочное крепление и герметичность, но разобрать детали больше не получится.

Холодная сварка – наиболее надежный герметик, но если водосток подвижен, то она растрескается. Выбирая герметизирующие средства, нужно учитывать все их характеристики.

Часто при монтаже пластиковых водостоков неопытные мастера совершают следующие ошибки:

• неверное определение диаметра трубы и количества воронок, в результате чего вода не успевает полностью сходить;
• установка желобов строго горизонтально, что приводит к застою жидкости – зимой она замерзает и создает пробки в водосточной конструкции, деформирующие трубу. Из-за этого спустя несколько лет могут появиться трещины, потребуется ремонт;
• установка желобов в наклонном положении по отношению к стене – эта ошибка приводит к изливу воды через край. Если жидкость будет течь на стену постоянно, то здание в этом месте начнет быстро разрушаться и появится плесень;
• край кровли заканчивается не в центре желоба – часть жидкости перельется через край, что приведет к сырости в помещении;
• желоб водосточной системы расположен вплотную к поверхности стены – при сильных осадках жидкость польется через край на стену.

Изучив материал о том, как установить пластиковые желобы и водостоки, каждый домовладелец сможет самостоятельно выполнить эту работу.

Следование всем инструкциям по выбору материала, из которого выполнены детали, правильная установка конструкции и соблюдение правил техники безопасности во время мастерских работ позволят продлить срок эксплуатации водоотводящей системы.

виды, состав, расчет, этапы монтажа водосточной системы, установка, крепление своими руками

При длительном непосредственном влиянии атмосферных осадков на стены или фундамент дома они начинают разрушаться. Избежать этого поможет монтаж водосточной системы. Но установку нужно проводить в соответствии с технологическими требованиями, т. к. в противном случае конструкция не будет функциональной.

Содержание

• 1 Проектирование водостока
• 2 Характеристики водосточной системы ИНСИ
• 3 Инструкция по монтажу водостока
• 4 Пластиковая водосточная система
• 5 Как правильно установить водостоки?
• 6 Расположение воронок и желобов
• 7 Выбор типа водостока
• 8 Виды систем водоотведения
• 9 Выбор характеристик водостоков
• 10 Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант
  • 10.1 Разновидности современных водосточных систем по материалу изготовления
• 11 Установка вертикальных водоотводов
• 12 Наиболее распространённые ошибки при установке водоотводной системы с крыши
• 13 Другие элементы водосточной системы
• 14 Чертежи и схемы
• 15 Коротко о главном

Проектирование водостока

Чтобы высчитать объем материалов и начать изготовление стока, нужно уяснить важные правила:

• Рассчитайте площадь крыши и каждого ее ската по отдельности. Это даст вам понятие о пропускной способности водостока, нужном диаметре труб и размерах внутреннего желоба;
• Имея чертеж крыши, можно своими руками обрисовать схему работ, высчитать объем материала/элементов водостока и после, на полу, разложить приблизительную схему работ – нарисовали план монтажа, после раскиньте прямо перед собой на полу все детали и можете начинать сбор;
• Выберите материал водостока – металлический или пластиковый. В целом, по своим свойствам они схожи, но с медной кровлей, черепицей вряд ли будет уместно использование пластиковых стоков.

Перед закупкой элементов водостока (пластиковых, оцинкованных или металлических) измерьте длину крыши, высоту до кровли. Возьмите с запасом 10%, так установка своими руками водостока может повлечь ошибки в расчетах, и конструкция будет коротка и некрасива.

Говоря о материале водостока, нужно упомянуть следующее: пластик устойчив к возгоранию, не подвержен коррозии, на порядок легче в монтаже.

Пластик, в пример металлу, минимум на четверть дешевле и держит большие перепады температуры.

Характеристики водосточной системы ИНСИ

Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.

Водосточная система с диаметром трубы 150 мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы – не далее 2 м друг от друга.

Водосточная система с диаметром трубы 100 мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние – 0,75 м), держатели трубы – не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.

Слив воды с крыши: трубы для слива, сливной желоб, установка системы стока дождевой воды Водосток с крыши, водосточные желоба и трубы – ДомЭконом Водосток с крыши, водосточные желоба и трубы – ДомЭконом Металлические водостоки для крыши: монтаж своими руками Монтаж водосточной системы Подшивка крыши – YouTube Водостоки для крыши: способы установки водосточных труб

При площади водосбора менее 30 кв. м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 5%.

1 – Заглушка желоба 2 – Держатель желоба 3 – Желоб 4 – Соеденительный элемент желоба 5 – Патрубок 6 – Колено угловое 7 – Труба 8 – Держатель трубы 9 – Сливное колено

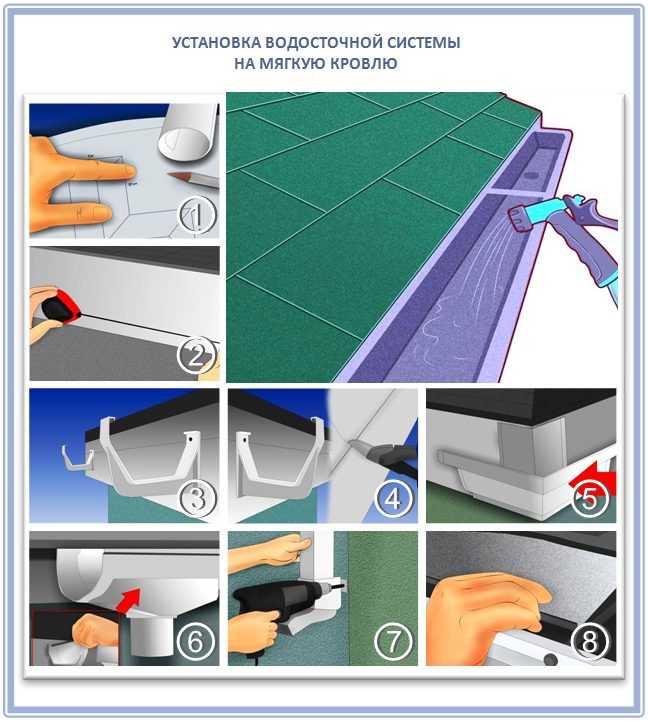

Инструкция по монтажу водостока

1. Крепление держателей желоба (крюков) Крюки прикручиваются шурупами к рейкам обрешетки, желательно над стропилами. Расстояние между крюками 50-60 см. Уклон желоба в сторону водосточной трубы должен быть около 2,5-5 мм на 1 метр длины. Сначала крепят крайние крюки. Между ними натягивают шнур и по шнуру контролируют правильность монтажа остальных держателей. Если длина желоба превышает 10 м, то уклон идет от центра к краям, где ставятся водосточные трубы. В этом случае монтаж крюков начинают от центра к краям. Внешняя сторона водосточного желоба не должна выступать за линию продолжения края металлочерепицы (или другой кровли). Крюки сверху накрываются кровельным материалом и карнизной планкой. Поэтому работы с водостоком проще и дешевле вести одновременно с монтажом кровли.
2. Установка приемной воронки желоба На нижнюю плоскость желоба на расстоянии от края 150 мм наносится разметка – прямоугольник 80х60 мм. По диагоналям этого прямоугольника делаются разрезы любым подходящим инструментом. Получившиеся лепестки загибаются вниз. Дальнейшие действия зависят от типа воронки. Врезная воронка. К желобу приставляется снизу воронка. Лепестки должны оказаться внутри воронки – она крепится к ним с помощью заклепок или шурупов-саморезов. Фигурная воронка. Передним краем воронки накрыть внешнюю кромку желоба, затем прижать воронку к желобу. Загнуть лепестки-клапаны. Трубу с воронкой соединяют заклепками или шурупами. Во всех соединениях используется силиконовый герметик. 3. Установка заглушек на желоба Левая и правая заглушки крепятся на заклепках или шурупах (не менее 4-х на одну заглушку). Используется силиконовый герметик.
4. Установка желобов на крюки Водосточные желоба прямоугольного водостока соединяются друг с другом внахлест, без использования соединителей. Нахлест должен быть в сторону уклона. Поэтому установка желобов водостока начинается с нижнего желоба, на котором установлена приемная воронка. Чтобы соединить 2 желоба или желоб с углом, на одном из них срезается на 50 мм обратный загиб на внешней стенке. Желоба накладываются один на другой и фиксируются заклепками и герметиком. После выравнивания желоба фиксируются гибкими замками на крюках.
5. Крепление водосточных труб Водосточные трубы крепятся на стене с помощью держателей-хомутов. Держатели представлены в 2-х вариантах: для кирпичной стены (со штырем) для деревянной – с лапками-кронштейнами. Для вентилируемых фасадов применяется кронштейн для дерева – шурупы вворачиваются в деревянную обрешетку. Расстояние между соседними кронштейнами – 1 м. После установки трубы фиксируются в хомутах скобами-замками «ласточкин хвост». Чтобы вставить одну трубу в другую или колено в трубу, у входящей трубы обжимаются углы. Фиксация соединения – заклепками или шурупами. Расстояние от сливного колена до решетки ливневой канализации на отмостке – 20-30 см, не более. Иначе вода будет разбрызгиваться.

Цена водостока

Оформить заказ Заказать прайс-лист

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Пластиковая водосточная система

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

Монтаж водосточной системы на кровлю своими руками Крепление водостоков после монтажа крыши – Клуб Мастеров Монтаж водостока для крыши своими руками: установка желобов, труб, правильное крепление водосточной системы Установка водостоков для крыши своими руками: монтаж и крепление Монтаж водосточной системы – инструкция по установке пластиковых и металлических водостоков своими руками Слив воды с крыши: трубы для слива, сливной желоб, установка системы стока дождевой воды

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Пластиковая водосточная система — элементы и комплектующиеОбозначение конструктивных элементов ПВХ водосточной системы

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

Как правильно установить водостоки?

Специалисты начинают работу по установке внутреннего и наружного водостоков с вычерчивания подробной схемы, на которой указывается точки установки воронок, крепежных кронштейнов, длина и уклоны желобов. Без такой схемы не удастся обеспечить точную стыковку конструкции и ее герметичность.

По технологии монтаж водостоков для крыши начинается с разметки точек установки водоприемных воронок. Максимальное расстояние между ними по длине карниза не должно превышать 20 метров.

После этого на лобовую доску карнизного свеса крепят два крайних кронштейна – самый короткий и самый длинный. Между ними с уклоном 3 мм на 50-60 см длины карниза натягивается шнур, отмечающий низ водосточного желоба.

Одновременно контролируется правильность установки кронштейна по отношению к свесу кровли так, чтобы вода поступала точно в центр желоба.

После того, как все кронштейны выставлены и закреплены саморезами, приступают к монтажу желобов. Их соединяют в единую линию при помощи замков-защелок.

Для того, чтобы упростить эту работу, нужно приобрести пластиковый модуль, в котором желоб и воронка выполнены в виде единой конструкции. Это избавит вас от необходимости резать в желобе отверстие, подгонять его под размер воронки и герметизировать.

Расположение воронок и желобов

Перед монтажом желобов водостока нужно определить, какое количество водоотводных труб понадобится для одного ската. Если эта величина меньше 12 метров, то хватит одной трубы, если же скат имеет длину от 12 до 24 метров, понадобится две трубы по углам дома.

S, квадратные метры	Ширина желоба, мм	Диаметр одной ливневой трубы, мм	Диаметр двух труб, мм
60-100	100	80
80-130	125	100
120-200	150		100
160-220	150		120

Правила установки водостоков предписывают во время монтажа делать шаг между крепежами в пределах 600 мм. Желоба размещаются под наклоном, который составляет 3 мм на каждый метр.

Водосточные трубы закрепляются хомутами, между которыми выдерживается расстояние в 1-1,5 метра. Между трубой и стеной выдерживается небольшое расстояние.

Если длина ската вынуждает устанавливать две водосточные трубы, они размещаются по краям дома. Тогда для создания уклона центральные кронштейны для водостоков устанавливаются выше крайних, чтобы вода стекала к сливам.

Выбор типа водостока

Элементы внешнего водостока.

При строительстве кровли требуется учитывать, что сделанный своими руками водосток очень важен для хорошего отвода воды. Существует два типа систем водостока:

• наружный;
• внутренний.

В областях с суровыми климатическими условиями специалисты рекомендуют устанавливать внутренний водосток. Такая система также применяется на плоских кровлях. Кровля должна оборудоваться уклоном по направлению к внутренней воронке.

Трубы для стока необходимо монтировать внутри дома на небольшом расстоянии от стен.

Для монтажа внутреннего водостока своими руками нужна установка следующих элементов:

• приемная воронка;
• трубопроводная система;
• коллектор;
• разъемы для обслуживания системы.

На основании СНИП осадочные стоки из такой системы должны попадать в ливневую канализацию.

Схема устройства внутреннего водостока.

Отсутствие ливневой канализации предусматривает оборудование крыши наружным водоотводом.

Наружная система должна быть продумана до окончания строительства крыши.

Часто монтаж водостоков оставляют на потом и делают их после окончания всех строительных и отделочных работ. Такой подход недопустим.

Наружная система включает в себя следующие основные элементы:

• желоба;
• слив;
• трубы.

Желоба закрепляются скобами или крюками. Труба крепится на штыри с хомутами.

Запомните, что закрепление держателей желобов к стропилам кровли производится до укладки гидро- и пароизоляционных слоев, а также кровельного покрытия.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Выбор характеристик водостоков

Сколько пройдет воды по желобам и трубам зависит от их диаметра. Эти характеристики указываются в маркировке. У разных изготовителей характеристики водосточных систем отличаются. Для соединения отдельных элементов потребуются переходники. Желательно, чтобы любые части конструкции производились одной компанией.

Внимание! Не пробуйте стыковать части водостоков разных производителей – протечки неизбежны

Для правильного расчета, нужно замерять площадь скатов и периметр кровли. Для выбора подходящих желобов и труб используйте таблицу.

На место расположения и количества необходимых стоков влияет размер свеса кровли. Если он до 10 м, потребуется один сток. Если длина больше, то нужно установить два.

Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Установка вертикальных водоотводов

Установка водостоков сложна тем, что в ней много углов и поворотов. Их количество напрямую зависит от архитектуры дома.

Установка водосточной системы на крыше. Монтаж водосточной системы: правила установки и крепления водостоков Монтаж водосточной системы – инструкция по установке пластиковых и металлических водостоков своими руками Из чего и как сделать водостоки для крыши своими руками Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода – Электромонтаж Монтаж стоков крыши – Про дизайн и ремонт частного дома – Rus-Masters. Ru Кровля с водостоком — правила, нюансы сборки и установки водосточной системы

1. Замеряем, на каком расстоянии от стенки находится воронка, длину муфт, подбираем два угла. Если длины не хватает, отрезаем болгаркой трубу, зачищаем стык и закрепляем.
2. К воронке садим на клей колено.
3. Отмечаем точки, в которых будем крепить хомуты. Для этого можно воспользоваться нитью для точной отметки и затем ориентироваться на нее. Либо применять уровень для отметки каждого хомута.
4. Сверлим отверстие для крепления дюбеля и устанавливаем основание под хомут. Главное, во время работы не перестараться, чтобы пластик не треснул. При наличии слоя утепления, нужно учитывать его толщину. Дюбель должен заходить минимум на 3 сантиметра в твердую стену.
5. Трубу вставляем в угол, а затем закрепляем ее при помощи хомута. Рекомендуется на один отрезок трубы использовать не меньше двух креплений. Для удобства пластиковые хомуты имеют буквы. Например, правильно вверху он будет закреплен, если стрелка указывает на подставке на букву А. А внизу – буква нужно соединить две вертикальные трубы, то в муфте оставляем 2-сантиметровый зазор.
6. В завершение крепим нижнее колено при помощи клея, направляя его в нужное место для сбора воды.

Наиболее распространённые ошибки при установке водоотводной системы с крыши

Как правило, ошибки при устройстве системы водоотвода допускают неопытные строители, предпочитающие выполнять работы самостоятельно и без предварительных расчётов, что, в свою очередь, приводит к неприятным ситуациям в процессе эксплуатации зданий и сооружений.

Наиболее распространёнными ошибками являются:

1. Неправильное выполнение расчёта по сечению водоприёмных элементов.
2. Неправильно выдержанный уклон желобов (при внешней системе водоотвода).
3. Не выдержанно расстояние между кронштейнами, на которые укладывается водоприёмный желоб – оно больше, чем допустимо.
4. Отсутствие герметизации стыков в местах соединения конструктивных элементов системы, что приводит к протечкам.
5. Неправильное размещение желоба в пространстве по отношению к стекающей в него воде.
6. Необеспечение герметичности в местах установки водоприёмных воронок.
7. Неправильно выдержанные уклоны, обеспечивающие стекание воды к водоприёмным элементам.

Сечение желоба должно быть таким, чтобы принять максимально возможное количество воды и обеспечить её транспортировку в водосточную трубу

Другие элементы водосточной системы

Детали конструкции подбираются индивидуально, в зависимости от ее сложности, материала изготовления.

Элементы водосточной системы, используемые при монтаже.

В стандартную систему входят такие элементы:

1. Фиксаторы из пластика с резиновыми или полимерными прокладками. Они применяются для герметизации стыков, соединенных между собой желобов. Такой компонент требуется для конструкций, имеющих уклон в две стороны.
2. Угловой элемент. Он устанавливается в случае расположения сливной трубы на фасаде дома.
3. Заглушка. Крышка полукруглой или квадратной формы, устанавливаемая в торцевой части желоба.
4. Воронка. Через нее вода из желоба поступает в сливную трубу.
5. Колено. Если поставить его в нижней части трубы, то можно отвести воду дальше от фундамента. Еще оно требуется при надобности изменить конфигурацию системы
6. Кронштейны и хомуты для фиксации сливной трубы на стене.
7. Дюбель-гвозди, саморезы.

Для расчета количества воронок, заглушек, кронштейнов нужно знать правила их расположения. Шаг установки кронштейнов -держателей — 50-80 см, хомутов — 120-180 см. Для простой конструкции требуется 2 заглушки, а также 1-2 воронки.

Чертежи и схемы

Решение вопроса «как сделать водосток с крыши» следует начать с составления схемы, где будут учтены все моменты сборки и монтажа. Подробный план предусматривает чертеж, на котором отмечены начало желобов и уклон системы по периметру, места установки воронок.

Для начала нужно разметить места креплений, делать это нужно, соблюдая уклон будущего водостока

Важно просчитать количество кронштейнов, наметить места фиксации вдоль крыши и по трубе, ведущей к канавке. Два держателя с противоположных углов кровли ставят под воронки (раструбы водосточной трубы). Правильное планирование способствует экономии материалов и точное представление объемов закупки комплектующих.

Строители используют готовые формулы для расчета многих показателей. Например, чтобы выбрать трубу необходимого сечения, учитывают наклон крыши и площадь кровельного ската. Если она небольшая (до 50 м²) достаточно трубы диаметром около 80 мм, 90 мм – для кровли до 120 м². Для дома с площадью крыши свыше 125 м² потребуются трубы сечением от 100 мм. Воронки и остальные комплектующие подбираются под эти параметры.

В схеме должны быть отражены все элементы:

1. Количество желобов и воронок зависит от периметра и конфигурации кровли.
2. Количество кронштейнов – примерно 15-17 на 10 м периметра.
3. Чисто воронок, отводов и сливных труб одинаковое.
4. Минимум 2 заглушки (устанавливают на верхнюю точку или начало желоба, 1 можно разрезать пополам).
5. Количество колен пропорционально схеме отвода.
6. Число поворотных элементов и углов зависит от конфигурации крыши (минимум 4).
7. Соединительных муфт в 2 раза меньше, чем самих желобов.

К стене водосток будет крепиться хомутами, их количество зависит от длины трубы

Практика показывает, что число вертикальных водосточных труб должно быть примерно 1-2 на каждые 20 м периметра крыши. Их часто ставят по углам или выводят к началу дренажной канавы. Под вертикальные части канализационной системы достаточно труб от 50 мм. Концы водосточной трубы, как правило, оформляют коленом отвода, направляющим струю от стены (фундамента) в нужном направлении. Для разметки кронштейнов (держателей желобов) на фасаде натягивают веревку между саморезами, делают уклон и отмечают места фиксации.

Коротко о главном

Водостоки для крыши, сделанные своими руками, могут заменить готовую конструкцию. Главное соблюдать технологию монтажа водоотводной системы. От точности замеров зависит надёжность и полноценная работа водоотводов. Слив, сделанный по всем правилам, будет справляться с поставленной задачей и прослужит длительное время.

Водосток с крыши, водосточные желоба и трубы – ДомЭконом Водосточные трубы из оцинковки: характеристики оцинкованных водостоков и их монтаж Как сделать систему водостока на своем участке из канализационных труб – Проф Трубы Водосточные системы (водостоки) в Нижнем Новгороде, Чебоксарах. Выгодные цены! Монтаж металлических водостоков для крыши своими руками: обзор способов установки Водосток из канализационных труб своими руками: желоб, система слива, монтаж

Для изготовления водостоков для крыши используются разные материалы: ПВХ, канализационные трубы, оцинкованная сталь, дерево, пластиковые бутылки. Процесс монтажа конструкции в каждом случае схож. Подробная инструкция по установке водоотводов поможет выполнить работы без привлечения мастера.

Как установить водосточные желоба

Гораздо проще не допускать попадания воды на землю вокруг дома, чем бороться с последствиями. Установка водосточных желобов — это разумный способ не тратить тысячи на ремонт фундамента и ущерб от наводнения. Водосточные желоба также добавят привлекательности вашему дому. Если вам нужно узнать об установке водосточных желобов, компания Hollister Roofing Inc., калифорнийский кровельный подрядчик с более чем 25-летним опытом, предоставила несколько рекомендаций.

Необходимое оборудование/инструменты:

• Лестница – длина зависит от высоты вашей крыши
• Рулетка
• Уровни (струнные и столярные)
• Меловая леска
• Электродрель и биты для отверток
• Виниловые желоба, подвесы, соединители, колена, водосточные трубы, водосточные желоба, углы
• Ножовка с мелкими зубьями или прочные ножницы
• Нержавеющие (оцинкованные) винты

Прежде чем вы начнете узнавать об установке водосточных желобов, вы должны знать, что это не работа для случайного парня, работающего своими руками на выходных. Многие самодельщики пытались установить желоб и в итоге звонили профессиональному кровельному подрядчику, чтобы исправить или закончить работу.

Лестница — вам нужно будет несколько раз подниматься и спускаться по лестнице при установке водосточных желобов. Если вам неудобно на лестнице снаружи, возможно, на неровной поверхности, эта работа не для вас.

Помощник(и) – Термин «сделай сам» – это просто выражение, когда речь идет о водосточных желобах. Для этой работы вам понадобится как минимум 1, а лучше 2 помощника. Для неопытного домовладельца почти невозможно, а также очень опасно взбираться по лестнице, удерживая водосточный желоб и пытаясь прикрепить его к облицовке.

Цена. Большинство домовладельцев считают, что самостоятельный проект, например установка водосточных желобов, будет дешевле, чем наем профессионального кровельного подрядчика. Это часто является ошибкой, поскольку подрядчики обычно могут получить более низкую цену за материалы, поскольку они покупают в больших объемах. Получите некоторые оценки от поставщиков и подрядчиков, прежде чем вы решите, что это проект DIY, которым вы хотите заняться.

Чтобы начать установку водосточных желобов, вам необходимо определить самую высокую точку желоба. Отметьте точку на лицевой панели на 1,25 дюйма ниже отливов крыши. Найдите место водосточной трубы желоба. Отметьте нижнюю конечную точку на фасции, рассчитав уклон желоба 0,25 дюйма на каждые 10 футов длины. Проведите мелом линию между двумя точками. Отрежьте желоба по размеру с помощью ножовки или тяжелых ножниц по металлу до нужного размера.

Прикрепите кронштейны желоба – в зависимости от того, какой тип вы приобрели, они будут либо защелкиваться на желобах, либо сначала монтироваться в лицевую панель. Отметьте место отверстия водосточной трубы на желобе и с помощью электролобзика вырежьте квадратное отверстие в нужном месте желоба.

Прикрепите соединитель водосточной трубы и заглушку к желобу с помощью коротких металлических винтов и силиконового герметика. На каждом открытом конце желоба следует использовать торцевую заглушку.

Установите желоба – скобы должны быть прикреплены к лицевой доске через каждые 18-24 дюйма. Убедитесь, что оцинкованный шуруп имеет достаточную длину, чтобы войти на 2 дюйма в лицевую панель, загерметизируйте все швы силиконом.

Типы и стили водосточных желобов — водосточные желоба All Star

Алюминий, медь, винил, нержавеющая сталь

Что они означают? Какой из них я выбираю? Хотите верьте, хотите нет, но когда дело доходит до желобов, у вас есть много вариантов. Цвет и стиль — это простая часть, но выбор материала может быть сложной задачей. Вот краткий обзор материалов, их описание и краткое объяснение.

Деревянные желоба

Этот тип желоба когда-то считался традиционной строительной системой. Сейчас этот тип очень редко встречается разве что в реставрационных работах. Они также могут быть дорогими: от 12 до 20 долларов за погонный фут, в зависимости от типа дерева.

Непрерывные алюминиевые водосточные желоба

Этот водосточный желоб считается наиболее распространенным продуктом, используемым сегодня, и вмещает больше воды, чем традиционные деревянные водосточные желоба. Хотя этот тип обычно рекомендуется, одним из недостатков этого материала является то, что они могут деформироваться, когда к ним прислонена тяжелая лестница. Этого можно легко избежать, осторожно используя лестницы.

При покупке любого металлического желоба обязательно выбирайте самый толстый, который вы можете себе позволить. Настаивайте на первичном алюминии, который является самым толстым и прочным. Другой выбор — вторичный алюминий, который является переработанным продуктом и может иметь несоответствие толщины.

Винил и пластик

Эти материалы обычно используются и часто продаются в магазинах хозяйственных товаров. Такой тип водостока легко установить самостоятельно. Если правильно установить, этот продукт является хорошим продуктом. Виниловые водосточные желоба не ржавеют и не гниют, их легче всего резать, и их можно установить самостоятельно за выходные. Недостатком этих материалов является то, что они могут стать хрупкими со временем или в сильный мороз. Несмотря на то, что виниловые или пластиковые желоба могут стоить всего от 3 до 5 долларов за 10 футов в длину, они могут в конечном итоге стоить от 3 до 5 долларов за погонный фут, если учесть муфты, подвески и водосточные трубы. 9№ 0003

Цельные водосточные желоба

Популярный в 60-х годах водосточный желоб этого типа работал с использованием концов стропил и фасции на наклонной крыше для формирования этой системы. Преимущество этого желоба в том, что он вмещает больше воды, чем большинство других типов желобов. Недостатком этого типа желоба является вероятность протечек, которые могут привести к повреждению каркаса, фасции, софита и обшивки крыши. Чтобы предотвратить это повреждение, эти желоба следует осматривать каждые несколько лет. Если у вас есть этот тип желоба и вы обнаружите, что риск и техническое обслуживание слишком велики, можно преобразовать этот желоб в стандартную конфигурацию во время повторной кровли.

Стальные водосточные желоба

Большинство домовладельцев выбирают водосточные желоба этого типа. Водосточные желоба из оцинкованной стали считаются наиболее экономичными. Цена этих желобов колеблется от 4 до 8 долларов за установленный погонный фут. Несмотря на то, что стальные водосточные желоба более прочны и могут противостоять лестницам и упавшим веткам, даже оцинкованная сталь может в конечном итоге проржаветь. Водосточные желоба из нержавеющей стали прочны, не ржавеют и могут сохранять свой высокий блеск в течение многих лет. Как говорится, «вы получаете то, за что платите», и для этого типа желоба это, безусловно, правда. Стоимость такого типа составляет около 20 долларов за погонный фут.

Полукруглые бесшовные желоба

Полукруглые желоба придают элегантный и классический вид любому дому. Наши полукруглые желоба доступны в алюминиевом или медном исполнении, и мы предлагаем множество цветов на выбор. Щелкните изображение ниже, чтобы увеличить его.
