Вентиляционная решётка своими руками. | Сделай сам 16

Вполне обычная история, когда при изобилии отделочных материалов в строительных магазинах,  бывает очень сложно приобрести необходимую вентиляционную решётку.

Нет, конечно если нужна обычная пластиковая вентиляционная решётка, то размер можно выбрать практически любой. А если хочется чего-то необычного?

И вот здесь на помощь может прийти ваша фантазия.

Вот, к примеру, один очень незатейливый, и в то же время эксклюзивный вариант вент. решётки из стекла.

Многие знакомы с витражами в технике Тиффани и цветным стеклом для витражей.

Именно часть этой техники, а также витражное стекло были использованы в изготовлении решётки.

В данном случае, ванная комната имеет весьма консервативный вид в пастельных тонах, поэтому вентиляционная решётка изготавливалась только из фигур прямоугольной формы и не броского цвета.

На самом деле, вариантов огромное количество. Фигуры могут быть любой формы, так же как в витражах Тиффани.

Но вместо пайки с обвертыванием медной фольгой,  используются стеклянные квадратики и клей УФ отверждения. А стеклянные элементы отдалены друг от друга на равном расстоянии.

Кроме того, цвет и рисунок можно подобрать под любую плитку ванной комнаты. А в том, что ваша решётка будет эксклюзивной и второй такой нет, не может быть никаких сомнений.

Итак, вот сам процесс.

Вырезаем одинаковые прямоугольники двух цветов. Основной – белый (в двух оттенках), дополнительный – терракотовый.

Поскольку рисунок решётки простой, делать эскиз (шаблон) нет необходимости.

Обтачиваем на шлифовальной машинке типа Кристалл 2000s или аналогичной.

Сначала, проверяем на сколько ровно они подходят друг к другу, и определяем какой рисунок будет.

Сборку проводим на прозрачном стекле. На него необходимо наклеить прозрачный скотч. Поскольку, если часть клея попадёт на прозрачное стекло, не защищённое скотчем, есть большая вероятность, что оно намертво склеится с элементами решётки. И вся работа будет испорчена.

Далее, контролируя углы 90 градусов, поэтапно собираем решётку, подсвечивая ультрафиолетовой лампой снизу.

Здесь важно помнить, что чем прозрачнее стекло, тем лучше проходит УФ спектр и тем быстрее клей твердеет.

У меня, к сожалению, прозрачного стекла необходимого количества и  нужной толщины не оказалось. Поэтому, пришлось использовать полупрозрачное серое.

В последнюю очередь собираем обрамление.

Для того, чтобы вентиляционную решётку можно было снять и помыть, предусмотрены неодимовые магниты 20 х 5.

Магниты с  отверстием под саморезы можно приобрести в интернете.

Москитную сетку приклеиваем малярным скотчем на предварительно обезжиренную поверхность. Для чистки, при необходимости, её достаточно пропылесосить.

Сверлим отверстия и крепим магниты.

Металлические шайбы приклеиваем к квадратикам из стекла. Как выяснилось позже, вместо шайб лучше использовать современные монеты достоинством 2 рубля.

Устанавливаем на место (к магнитам). Наносим клей, прижимаем вентиляционную решётку, и подсвечиваем УФ лампой.

После того, как клей схватится, снимаем решётку и ещё некоторое время выдерживаем решётку с обратной стороны под УФ лампой.

Как сделать своими руками вентиляционные потолочные решетки

Содержание статьи

• Как работают вентиляционный диффузор
  • Есть ли альтернатива
• Виды материала и формы
  • Функции вентиляции
• Различные способы монтажа

Правильная вентиляция в помещении в натяжном полотне– это отсутствие сырости, спертого воздуха и правильная атмосфера

Для качественного монтажа любой вентиляционной системы в помещении понадобятся решетки потолочные. Многие пользователи ошибочно полагают, что решетки для вентиляции несут строго декоративный характер, без каких-то функциональных особенностей.

Вентиляционная решетка выполняет функцию диффузора, завершает устройство вентиляционного канала. Функцией данного элемента, является отбор отработанного воздушного потока и приток свежего воздуха.

Как работают вентиляционный диффузор

Врезной диффузор для натяжного изделия

Перед установкой необходимо обратить внимание на форму конструкции, от которой зависит равномерное перемешивание  имеющегося в помещении воздуха.

Каким путем должен быть достигнут данный эффект:

1. Решетка должна иметь определенные формы отверстия, наличие лопастей (вращающихся или неподвижных). Все это способствует правильному движению воздушных масс.
2. Устройство должно иметь утолщение воздуховода. Конструкция должна не допускать попадание воздушного потока напрямую в помещение.

Варианты строения диффузоров

Камера статического давления, это своего рода буфер, из которого поток воздуха поступает с необходимой, небольшой скоростью. Таким образом, в помещение отсутствуют сквозняки, пыль и иные неприятности.

Камера статического давления

Многоэтажные жилые дома, как правило, проектируются только с вытяжкой, которая работает за счет естественной тяги в вентиляционном канале.

Поэтому, в этом случае подойдут обычные пластиковые изделия.

Система приточно-вытяжной вентиляций

Диффузоры чаще применяются в системе приточной и приточно-вытяжной вентиляций. Обычно приточная вентиляция проходит по подвесным креплениям под плоскостью.

Есть ли альтернатива

Альтернативные способы существуют, только с некоторыми специфическими требованиями:

• В первом случае будет обеспечиваться лишь приточная вентиляция. Отработанный воздух будет удаляться  при помощи избыточного давления. Данный метод удобен для использования в офисах, торговых помещениях. Нагнетенный воздух очищается каскадом фильтров и рекуперируется или охлаждается кондиционерами на хладагентах.

Кондиционер нагнетает воздух в помещение, создавая избыточное давление

• Монтаж подвесных потолков позволит нагнетать воздух в помещение. Объем над потолком и станет камерой статистического давления. В помещение воздух поступает с минимальной скоростью через перфорацию панелей плоскости.
  Завершающим элементом конструкции станут специальные вентиляционные решетки для подвесных потолков.

Совет: Необязательно использовать только перфорированные панели, возможно сочетание различных типов и конструкций.

Виды материала и формы

Диффузор встречается разных видов, формы, материала, цвета. К выбору диффузора нужно подойти ответственно (см. Потолочный диффузор — выбираем правильно).

Пластиковая

• Самым распространенным материалом является пластик. Изделия из пластика можно встретить в городских квартирах, загородных домах, офисах.

Вариант из алюминия

• Конструкция из алюминия или оцинкованной стали и воздуховодами из такого же материала, зачастую можно встретить на большом производстве.

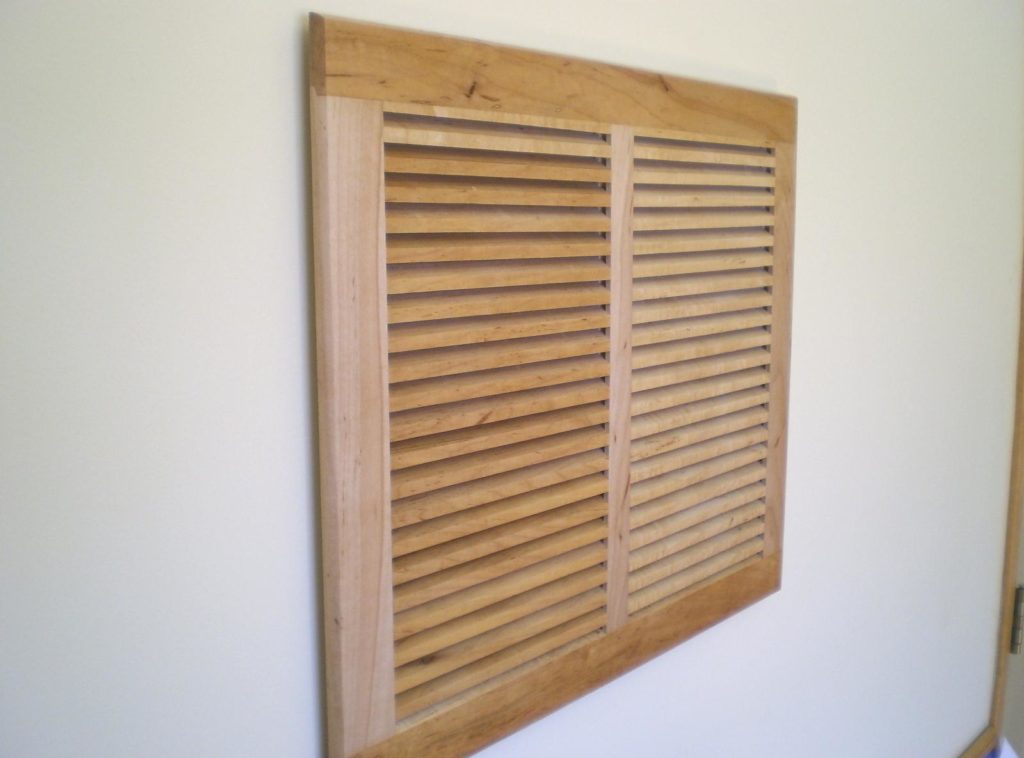

Изделие из дерева впишется в соответствующий интерьер

• Встречаются декоративные изделия, выполненные из разных сортов древесины.

Щелевые диффузоры

• Щелевые, технологически очень удобны для установки, меняют угол выхода воздушного потока, прекрасно впишутся в любую конструкцию. Узкая, совсем незначительная щель не привлечет внимания и не требовательна к дизайнерским оформлениям.

Круглый диффузор из нержавеющей стали

• Круглые потолочные изделия обеспечивают эффективное перемешивание воздуха, благодаря завихрениям.

Решетка квадратная

• Квадратная конструкция работает со спрятанной камерой статистического давления идентично круглой.

Важно помнить, что в любом помещении (жилом или производственном), вентиляция выполняет важнейшие функции. Цена напрямую зависит от сложности конструкции, качества материалов и затрат на  монтаж.

Функции вентиляции

Итак:

• Полная ликвидация загрязненного воздуха с обедненным содержанием кислорода. Взамен поступает поток свежего очищенного воздуха.
• Снижение уровня влажности. При плохом устройстве вентиляционной системы, со временем в помещении может появиться грибок и плесень.
• В обычных случаях используется потолочная вытяжка.

Винтерьере

• Особое внимание следует уделить подвесным потолкам. Различные типы подвесных потолков, зачастую перекрывают вентиляционные каналы. Для того чтобы система эффективно работала, необходимо предусмотреть просвет, через который поток воздуха будет попадать в область между базовым потолком и навесной конструкцией.
• Для экономии полезной высоты помещения воздуховоды изготавливают плоскими. Для сохранения пропускной способности ширина увеличивается пропорционально уменьшению высоты.
• Для подвесного потолка особенно нужна вентиляционная решетка. С ее помощью перекрывается отверстие вентиляции, обеспечивая привлекательный внешний вид.

Вентиляция в общественном здании

• Также решетка надежно защитит помещение от проникновения, пыли из вентиляционной системы, при условии, что другие части потолка тоже должны быть без зазоров и щелей.
• Для того чтобы произвести самостоятельный монтаж подвесного потолка с вентиляционной системой и решеткой понадобится точная инструкция.
• Стальные решетки по большей части применяются в производственных помещениях или на складах. Сталь с возможной коррозией, далеко не идеальный выбор для эстетики жилого помещения. Как выглядят промышленные решетки, можно увидеть на фото.

Производственные

В промышленных помещениях вентиляционная система похожа на короб больших размеров, с мощнейшим вентилятором на улице. Крупная решетка, которая прикрывает воздушные зазоры, монтируется при помощи саморезов или клепки.

Вентиляционная система – уличная часть

• Алюминиевые отличаются от стальных. Основное преимущественное отличие то, что материал не подвержен коррозии.
  Решетка из данного материала превосходно смотрится и служит надежной защитой.
• О пластиковых решетках говорилось выше, но хотелось бы добавить еще одно достоинство, доступная цена. Кроме того, пластиковые решетки продаются в широком диапазоне цветовой гаммы.
• Учитывая, гибкость материала, сегодня из пластика изготовляют различные удобные формы.

Совет: Если помещение холодное, то именно вентиляционная, регулирующая воздушный поток, пластиковая  решетка станет наилучшим выбором.

Различные способы монтажа

Если решено произвести монтаж своими руками, то необходимо воспользоваться некоторыми советами:

Монтаж

• Габаритные выбираются в тех случаях, когда к верхней части потолка выведен воздуховод. Диаметр таких решеток должен приравниваться к диаметру воздуховодов (от100 до 200 миллиметров).
  В качестве крепежей служат распорки с зубчиками из оцинкованной стали.
• Решетки прямоугольной формы производятся из различных материалов (алюминиевые, с высокотемпературным напылением, разноцветные пластиковые).
• Монтаж производятся 2-мя способами: врезные и накладные. Для врезного метода применяются крепежи со стальными распорками.
  Для накладного метода применяются шурупы, их скрывают под декоративной рамкой.
• При установке квадратных изделий подбирается толщина с таким расчетом, чтобы предусмотреть добавление в кассетный потолок фильтрующего материала. Логично, что данный случай предусматривает точные фиксированные размеры. Элемент кассетного потолка составляет 595х595 мм. Таких же размеров должна быть и решетка потолка.

Важно помнить, что установка системы вентиляции требует профессиональных знаний, необходимых инструментов, материла. Монтаж вентиляционной решетки можно произвести самостоятельно, прочитав инструкцию или посмотрев учебное видео.

Любая вентиляционная решетка основывается на базовой конструкции, которая имеет разъемный корпус. Одна часть корпуса монтируется напрямую в сечение воздуховода.

На нее в последствие крепиться центральная часть, которая легко снимается. Ее можно в любой момент отсоединить, и очистить от загрязнения центральный канал.

Диффузор легко снять для обслуживания вентканала

Чтобы избежать возможных вибраций крепление решетки дополняются вибрационными резиновыми прокладками. Заднюю часть решетки можно дополнительно оснастить специальной сеткой, которая предотвратит попадание пыли, мелких насекомых, пуха в помещение.

Все-таки нельзя забывать, что вентиляционная решетка является препятствием для прохождения воздушного потока и создает дополнительное сопротивление воздушного пространства в системе вентиляции. Поэтому изделия необходимо приобретать с учетом того, чтобы не снизить производительность всей системы.

Крышка вентиляционной решетки своими руками (это красиво и просто)

Обновлено 11 мая 2022 г.

Подавляющее большинство крышек вентиляционных решеток просто уродливы! Узнайте, как сделать своими руками красивую крышку вентиляционного отверстия, с помощью этого простого пошагового руководства.

Привет друзья! Если вы регулярно читаете мой блог, то вы уже знаете, что недавно мы создали эту современную дощатую стену своими руками в нашем фойе. Что ж, в процессе мы поняли, насколько уродливой была наша крышка решетки радиатора. Он просто торчал, как больной палец. Итак, мы решили что-то с этим сделать. Мы сделали нашу собственную вентиляционную крышку примерно за час из очень недорогих материалов. Конечный результат такой красивый и стоит того! Читайте дальше, чтобы узнать, как сделать свой собственный!

Спасибо DAP Products за поддержку этого поста. Этот пост содержит несколько партнерских ссылок для вашего удобства. Нажмите здесь, чтобы прочитать мою полную политику раскрытия информации.

Руководство по изготовлению вентиляционной крышки своими руками


Вы можете посмотреть обзор этого проекта в коротком видео ниже. Также следуют письменные инструкции 🙂

Необходимые материалы:

• 1/2 x 2-дюймовая сосновая древесина
• Усорезная пила или набор торцовочной пилы
• Декоративный металлический лист
  • Этот материал настолько универсален. Мы также использовали его, чтобы сделать самодельную отбойную пластину для нашей входной двери — она намного круче, чем скучные отбойные пластины, продаваемые в магазинах.
• Металлические снижения
• DAP Rapid Fuse
• угловые зажимы и обычные зажимы
• .0029

Шаги:

1. Измерьте размер отверстия для возврата воздуха в стене. У нас размер 14х20.

2. Отрежьте сосну по длине. Мы скосили углы, но вы можете сделать стыковые соединения, если хотите. Мы использовали нашу торцовочную пилу, чтобы сделать наши разрезы, но вы вполне можете сделать эти разрезы с помощью стусла и набора ручной пилы .

3. Соберите внешнюю рамку самодельной вентиляционной крышки. Мы склеили края с помощью DAP Rapid Fuse , а затем использовали угловые зажимы  , чтобы рама оставалась идеально ровной. Затем, чтобы укрепить углы, мы использовали наш гвоздезабивной инструмент , чтобы вбить гвоздь в каждый угол.

4. После того, как ваша рама собрана, вам, вероятно, следует приступить к ее покраске. Мы не красили его, пока не прикрепили металлический лист, а это означало, что мне нужно было быть намного осторожнее. Упс.

Затем используйте ножницы по металлу  , чтобы обрезать декоративный металлический лист по размеру. Обязательно обрежьте его немного меньше, чем ваша рамка, чтобы он не выступал за края рамки.

5. Затем с помощью DAP Rapid Fuse приклейте металлический лист к задней стороне рамы. Затем используйте зажимы, чтобы удерживать его на месте, пока клей не застынет (это займет всего несколько минут). Не волнуйтесь, если у вас нет миллиона зажимов, как у нас. Вы также можете просто придерживать его на месте или использовать что-то тяжелое, чтобы придерживать металлический лист, пока он затвердевает.

6. Когда клей застынет, снимите зажимы. Посмотрите, насколько лучше все уже выглядит!!!! Такое огромное улучшение.

7. После того, как ваша самодельная вентиляционная крышка будет окрашена и полностью собрана, вы готовы ее повесить. * Обратите внимание, что нам пришлось прикрепить несколько тонких деревянных обрезков к раме вентиляционного отверстия в стене, чтобы новая рама встала заподлицо. У вас может не быть такой проблемы, но если она есть, просто приклейте их к раме на стене с помощью DAP Rapid Fuse , и все будет готово. * Мы использовали полоски Command для подвешивания картин , чтобы прикрепить новую крышку вентиляционного отверстия, сделанную своими руками, к раме на стене.

Причина, по которой мы использовали полоски для подвешивания картин вместо обычных, заключается в том, что они похожи на липучки, а их части сцепляются друг с другом. Это означает, что мы можем снять крышку вентиляционного отверстия, чтобы заменить фильтр, когда нам нужно, а затем вставить его обратно на место. Другими словами, планки для подвешивания картин позволяют снимать и заменять вентиляционную крышку без необходимости каждый раз использовать новые планки управления 🙂

Вот и все! Когда вы закончите, вы уйдете от этого….

к этому!

Декоративный металлический лист , который мы использовали для этого проекта, настолько универсален. Мы также использовали его, чтобы сделать самодельную отбойную пластину для нашей входной двери — она намного круче, чем скучные отбойные пластины, продаваемые в магазинах.

Что вы думаете?! Разве это не выглядит намного лучше?

Другие посты, которые могут вам понравиться:

Хотите знать, как я подхожу к преобразованию комнат и помещений в нашем доме? Ознакомьтесь с Designer in Binder® .

А если вам нужен эксклюзивный контент и возможность заглянуть за кулисы, обязательно подпишитесь перед выходом!

Самостоятельная решетка воздуховода

Почему бы и нет декоративной решетки воздуховода? Вы когда-нибудь начинали небольшую задачу, и она превращалась в действительно большую работу по преображению? О, только я, хорошо!? ржунимагу! Решил почистить наши обратки и тут случилось это! Я покрасил весь коридор свежим слоем краски, а затем мы сделали вентиляционную решетку, чтобы немного приукрасить его.

Я всю жизнь мечтал об этой идее, но теперь она, наконец, пришла в нашу прихожую в реальной жизни!

Помните здесь, когда я показывал вам Как очистить вентиляционное отверстие обратного воздуха ? Если вы не читали этот пост, заходите и посмотрите, что может скрываться на вашей стене! Во всяком случае, так выглядело наше вентиляционное отверстие, теперь давайте перейдем к новой вентиляционной решетке.

Это декоративный алюминиевый лист, который мы выбрали. Когда я увидел название дизайна, я был так взволнован, потому что вы знаете … Клеверный дом … клеверный лист … да, я чудак! Вот ссылка на него в магазине Lowe’s,  , но когда я проводил исследование, я нашел его на Amazon по более низкой цене с БЕСПЛАТНОЙ доставкой! Черт меня побери, иногда, да ладно! Из этого листа размером 2 фута x 3 фута получится три (3) вентиляционных решетки, и это все, что у нас есть! Идеальный!

Теперь делаем рамку. Общий размер нашей самодельной решетки составляет 12-1/2 “x 24”. Мы использовали обрезки древесины размером 1 x 6, которые были распилены до ширины 1-1/2 дюйма. Отрежьте 2 куска длиной 24 дюйма и 2 куска длиной 9-3/8 дюйма.0003

Мы использовали нашего Kreg Jig Jr. , чтобы сделать отверстия для винтов, они называются карманными отверстиями. Это не обязательно, но таким образом решетка будет ровно прилегать к стене. В прилагаемом к нему руководстве содержатся конкретные инструкции по его использованию. Это очень удобный инструмент.

Вам понадобится клей для дерева, и этот клей для дерева Gorilla , на мой взгляд, является лучшим и жизненно важным инструментом при работе с деревом. Получите некоторые!

Добавьте небольшое количество столярного клея в стыки, прежде чем скреплять их вместе. Обязательно удалите лишний клей, прежде чем он высохнет. Мы использовали Шуруп для дерева длиной 1-1/2 дюйма для скрепления каждого соединения.

Мой милый использовал регулируемый столярный зажим , чтобы скрепить раму, чтобы она оставалась прямой, пока он вкручивал все винты в соединения.

Затем он сгладил все шероховатости с помощью нашего Black and Decker Mouse Sander , еще одного удобного инструмента для деревообработки! И шаг, который я не смог задокументировать, это то, что я заполнил все трещины и отверстия шпатлевкой DAP DryDex и шпатлевкой для отверстий от гвоздей.   Этот материал становится розовым, а высыхая белым, чтобы вы знали, когда он будет готов к покраске… так здорово!

Далее вам понадобятся пара металлических кусачек . Наши старые и простые, но они сделали свою работу. Мы использовали их, чтобы разрезать алюминиевый лист по размеру.

Положите готовую раму на металл, чтобы измерить ее. Наметьте линию черным маркером. Разрежьте по линии, используя металлические кусачки. Положите отрезанный кусок на раму и обрежьте по мере необходимости. Возьмите свой степлер и прикрепите металл к раме.

Теперь все готово к покраске. Я использовал глянцевую белую аэрозольную краску .  Я нанесла три тонких и равномерных слоя, давая им высохнуть не менее 30 минут между слоями.

В итоге я поставил все это на пустой ящик для кошачьего туалета, чтобы я мог добраться до всех сторон и краев. После нанесения третьего слоя краски я дал ему высохнуть в течение ночи, чтобы убедиться, что он хорошо затвердел, прежде чем мы приступим к работе.

После того, как я снял оригинальную вентиляционную решетку со стены, вот что у нас осталось. Пожалуйста, смотрите мой пост об очистке вентиляционной области по ссылке выше. Вы хотите убедиться, что вся область чистая, прежде чем продолжить.

Сквозь нашу новую вентиляционную решетку действительно виднелась темнота старой оригинальной листовой каменной бумаги. Меня это не особо заботило, поэтому я использовал немного своей белой краски для отделки (глянцевой), чтобы покрасить все видимые области вентиляционного отверстия. Я думал, что этот тип краски будет легче чистить в будущем.

Теперь он немного менее «светится» и, мне кажется, лучше сочетается.

Теперь об установке новой решетки радиатора. Моя дорогая поднесла крышку к отверстию, чтобы выровнять ее, если она должна была сидеть.

Затем, используя сверло и маленькое сверло , он сделал пилотное отверстие по обеим сторонам вентиляционной решетки. Он просверлил отверстие насквозь до стены, так что у него было отмеченное место для добавления настенного анкера.

Мы добавили пластиковый настенный анкер , потому что не было шпильки, чтобы хорошо и прочно удерживать шуруп.

После небольшого подкрашивания краски здесь и там, а также нанесения белой краски на головки винтов, все было готово.
