Вентфасад своими руками: Вентилируемый фасад своими руками – монтаж

Утепление стен с вентилируемым фасадом

Фасадная облицовка дома вносит изменения в эксплуатационные свойства стен. Теплоизоляция дома, его механическая защита, стойкость к влияниям атмосферы – все эти параметры могут существенно корректироваться созданием дополнительного слоя поверх несущей стены. Одним из способов не нарушить оптимальные характеристики постройки является утепление стен с вентилируемым фасадом.

Содержание

• 1. Влияние водяных паров на конструкции дома
• 2. Назначение вентзазоров
• 3. Этапы строительства вентфасада
• 4. О выборе утеплителя
• 5. Монтаж обрешетки для утеплителя
• 6. Монтаж облицовочного покрытия
• 7. Двойная обрешетка под утеплитель
• 8. Вентфасад  своими руками
• 9. Плюсы и минусы вентфасада
• 10. Заключение

1. Влияние водяных паров на конструкции дома

Степень паропроницаемости различных материалов и конструкций играет существенную роль в долговечности любого строения. Влага, содержащаяся в воздухе, способна оказывать губительное воздействие почти на любой материал, из которого построен дом. Металлоконструкции подвергаются коррозии, дерево гниет, кирпич разрушается, теплоизолирующие материалы теряют свои свойства. Водяные пары вместе с воздухом способны проникать в толщу большинства материалов и конденсироваться там при падении температуры воздуха. В холодное время года сконденсированная влага замерзает, превращаясь в лед, и вносит дополнительные разрушения в конструкции.

Таким образом, нельзя переоценить все инженерные решения, препятствующие влиянию излишней влажности на строительные материалы.

2. Виды внешней отделки домов

Сегодня существует масса способов отделки фасада дома. Самыми распространенными считаются

• Оштукатуривание стен дома
• Облицовка деревянными панелями
• Отделка виниловым или металлическим сайдингом
• Кирпичная облицовка
• Покрытия натуральным камнем

Облицовка дома виниловым сайдингом

Подробнее об облицовке фасадов можно прочесть на нашем сайте (здесь). Любой из способов внешней отделки так или иначе вносит изменения в свойства стен. Изменяется общая теплоизоляция дома, стойкость к механическим воздействиям, воздействиям атмосферы и т.д.

В нашем случае, когда мы рассматриваем пароизоляцию всего дома, важно, насколько паропроницаем материал фасада. Почему это так важно – ведь стены, как правило, сами устроены так, чтобы обеспечить оптимальную защиту от повышенной влажности? Дело в том, что устройство стены предусматривает отвод водяных паров из ее толщи. В то же время большинство облицовочных материалов имеют отличную гидроизоляцию и становятся преградой для этого процесса. В результате выделяющаяся из стен дома влага конденсируется между поверхностью стеной и облицовочным материалом. Это оказывает губительное воздействие как на внешнюю поверхность самой стены, так и на внутреннюю поверхность облицовки – особенно в случае применения металлосайдинга или кирпича.

Пароизоляция стен имеет важное значение и при дополнительном утепление стен снаружи.

Такое утепление необходимо в индивидуальных постройках из материалов, имеющих плохую теплоизоляцию – блоковых, кирпичных, щитовых. Дополнительный слой утеплителя между стеной и облицовкой тоже не способствует нормальному отделению водяных паров и требует вентзазора.

Соответственно, фасад здания с наличием вентиляционных зазоров принято называть вентфасадом.

2. Назначение вентзазоров

Создание вентзазора – это одно из инженерных решений, направленных на сохранение нормальной вентиляции поверхности стен. Вентзазор – это воздушная прослойка  между элементами здания. В них воздух, содержащий водяные пары, находится в естественном состоянии и может свободно перемещаться. В такую воздушную прослойку выделяется излишняя влага из строительного материала, и в дальнейшем пар из нее уходит в атмосферу.

Проще говоря, между различными элементами, из которых состоят, к примеру, стены дома, оставляется некоторое вентилируемое пространство.

Вентзазор в стене домаВентзазор при устройстве пола

Вентзазоры конструируют во многих случаях – при закладке фундамента, при утеплении стен, при возведении кровли.  В данной статье мы коснемся случая, когда вентиляционные зазоры обеспечивают качественную вентиляцию при внешней отделке стен дома – а именно при утеплении и облицовке фасада.

3. Этапы строительства вентфасада

Рассмотрим общий случай создания вентзазора между стеной дома и внешним утеплителем.

Этапы строительства вентилируемого фасада включают в себя:

1. Монтаж обрешетки для установки для установки теплоизолятора
2. Укладка теплоизолятора в ячейки обрешетки
3. Укрепление теплоизоляционного материала
4. Монтаж обрешетки для фасадного покрытия
5. Крепление фасадного материала

4. О выборе утеплителя

Как мы упоминали выше, внешнее утепление и отделка дома не должны ухудшать паропроницаемость стен. Утеплитель должен быть как можно более паропрозрачным.

Самым распространенным утеплителем в индивидуальном строительстве является минеральная вата. Ее низкая плотность позволяет самой минвате выступать в качестве своеобразного вентзазора.

Следует только обращать внимание на качественное крепление минваты – чтобы она не оседала – и дополнительной защите ее от ветра, проникающего даже сквозь мелкие зазоры в облицовке. Этим обусловлено и применение ветрозащитной пленки поверх утеплителя.

Можно применять минвату с повышенной плотностью, тогда ветрозащита не обязательна. Однако стоимость такого материала выше, чем у обычного.

Иногда слой обычной минваты покрывают небольшим (до 3 см толщиной) слоем с повышенной плотностью.

Минвату как правило используют в виде толстых листов, под размеры которых которые подгоняют и обрешетку для ее крепления.

Внешнее утепление стены минватой

5. Монтаж обрешетки для утеплителя

На первом этапе к стенам дома крепятся доски обрешетки для закладки теплоизолирующего материала. Рассмотрим простейший вариант, когда  в качестве утеплителя используются листы базальтовой ваты – как самый распространенный случай в строительстве вентфасада.

Сначала на стену крепятся доски обрешетки, между которых закладывается утеплитель. Обрешетка может быть или из деревянных брусков или из металлического профиля. Мы рассмотрим первый случай.

Обычно для обрешетки под утеплитель используют доску толщиной 40-60 мм, а шириной – в соответствии с толщиной утеплителя. Выбор толщины слоя утеплителя диктуется климатическими особенностями региона. Таким образом, ширина доски обычно варьируется от 50 до 100, а иногда и до 150 мм.

Если используется брус сечением до 50 мм, он прикручивается к стене с помощью длинных саморезов. Широкие доски требуют крепления к стене металлическими уголками.

Главным в создании обрешетки является вывод ее в плоскости, так как это обеспечит ровное нанесение материала фасада.

Шаг установки обрешетки обычно подбирается под ширину листов утеплителя,

Обычно доску для каркаса крепят с шагом на 1-2 см меньше ширины утеплителя – с тем, чтобы избежать ненужных зазоров и щелей между листами теплоизоляционного материала.

Щиты из минваты плотно крепятся к стене специальными тарельчатыми дюбелями.

Как упоминалось выше, поверх утеплителя желательно прикрепить пленку ветрозащиты. Она препятствует попаданию в утеплитель влаги извне.

Как правило, используются специальные пленки с возможностью отвода паров от утеплителя – так называемые супердиффузионные мембраны.

Пленка ветрозащиты прикрепляется к торцам брусков обрешетки.

6. Монтаж облицовочного покрытия

На следующем этапе приступают к облицовке стены.

Для создания вентиляционного зазора между утеплителем и облицовочным материалом монтируется второй слой обрешетки. Его называют контробрешеткой. Как правило, для этого используются менее широкий брус, чем для обрешетки под утеплитель.

В простейшем случае на торец досок первого слоя монтируются  доски внешней обрешетки. Если нижнюю обрешетку монтируют вертикально, то брусья контробрешетки может располагаться горизонтально.

Поверх второй обрешетке крепят сайдинг.

Схема монтажа вентфасада

7. Двойная обрешетка под утеплитель

Иногда для лучшей теплоизоляции нужно увеличить толщину утеплителя. Чаще всего ее устанавливают вторым слоем поверх первого. Для лучшего ее удержания используют еще один дополнительный слой обрешетки. После установки утеплителя в ячейки первого слоя, перпендикулярно к обрешетке прикрепляются бруски второй обрешетки. Листы утеплителя теперь располагают поперек нижнего слоя. Таким образом минимизируется влияние стыков между отдельными листами теплоизолятора.

Брус контробрешетки для обшивки сайдингом крепятся в данном случае на вторую обрешеку – теперь уже снова вертикально.

Двойная обрешетка под утеплитель

8. Вентфасад  своими руками

В любом случае дополнительное утепление стен требует первоначального проектирования, чтобы избежать ненужных трат. Сначала нужно решить, какой слой утеплителя необходим для вашего дома. В большинстве случаев толщины более 100 мм не требуется – значит, можно уложить маты утеплителя толщиной 50 мм в один слой или в два перпендикулярных слоя.

Зная площадь стены, легко рассчитать количество требуемого утеплителя.

Зная ширину утеплителя, рассчитывают количество досок для одной или двух обрешеток.  Исходя из сечения выбранных досок подсчитывается требуемая для закупки кубатура досок.

9. Плюсы и минусы вентфасада

К положительным моментам можно отнести

• Всесезонность работ по установке вентфасада
• Разнообразие используемых материалов сайдинга
• Оптимальная паропроницаемость утеплителя
• Легкость монтажа
• Дополнительная шумоизоляция стен

Строительство вентфасадов иногда имеет отрицательные стороны:

• Нарушение оптимальной пароизоляции стен
• Создание полостей, для пыли, грызунов и т.д
• Ограничение некоторых видов отделки (штукатурка, мокрый фасад)

10. Заключение

В целом можно сказать, что создание вентилируемого фасада является оптимальным инженерным решением при дополнительном внешнем утеплении стен – оно позволяет сохранить достаточную паропроницаемость стен и позволяет использовать для облицовки большинство из возможных вариантов.

Специалисты фирмы «К-Дом» окажут любые услуги, связанные с созданием вентилируемых фасадов как новых, так и старых зданий. Мы выполним работы по дополнительному утеплению стен, внешней облицовке домов – как в рамках строительства дома под ключ, так и отдельно – при реставрации любого старого дома.

Вентилируемый фасад своими руками – инструкция, правила монтажа, советы и рекомендации

Почти 15 лет фасады с воздушным зазором впервые появились на отечественных строительных площадках. До их появления утеплители встраивались с внутренней стороны несущей стены, либо в ее середину. Благодаря своим достоинствам, спрос на вентилируемые фасадные системы с каждым годом набирает обороты. Они позволяют качественно утеплить дом, обеспечить защиту несущих стен и теплоизоляцию от негативного воздействия среды, решить сложнейший архитектурные и дизайнерские задачи.

Вентилируемые фасады очень разнообразны, красивы и функциональны. В качестве защитного слоя могут использоваться натуральный и искусственный камень, фасадные кассеты, композит, сайдинг, профилированный лист, керамогранит, тонированное стекло и пр. Допускается их комбинирование в любых сочетаниях. Разнообразие цветовой палитры и фактур элементов облицовки удовлетворят любого заказчика.

Оглавление:

1. Как правильно выполнить монтаж
2. Установка утеплителя
3. Установка металлокассет или плит
4. Видео инструкция по самостоятельному монтажу
5. Рекомендации от строителей

Принимая решение об устройстве навесного вентфасада, следует выбрать доступный для себя вариант: будет ли это готовая дорогая система заводского производства, либо знания и навыки позволят вам изготовить вентилируемый фасад своими руками.

Инструкция по монтажу фасада

Перед началом работ требуется подготовить, необходимы инструмент: маркер, нивелир, заклёпочные клещи, рулетка, отвес, ножницы по металлу, шуруповерт.

Главным конструкционным элементам, на который фиксируется наружный слой отделки, служит основной металлический профиль (СD) для гипсокартона, прямые подвесы для его закрепления, полужесткая пароизоляция и минеральная плита. В случае облицовки цоколя керамической плиткой, затирочную смесь для швов следует наносить только по окончании работ.

Вентфасады представляют собой многослойную ограждающую систему, которая предназначена для защиты утеплителя, вынесенного на наружную сторону дома. Вентилируемый фасад имеет простой принцип устройства. Водоотталкивающая декоративная облицовка устанавливается на несущие профили, зафиксированные специальными кронштейнами на несущие стены. Почти всегда под крепью таких фасадов помещают утеплительный слой, таким образом, чтобы между финишной обшивкой и слоем утеплителя присутствовал воздушный зазор, обеспечивающий свободную циркуляцию воздуха. Естественная вентиляция способствует удалению влаги, проникающей вовнутрь конструкции.

Это значительно увеличивает тепловую изоляцию дома.

Основные этапы монтажа

Конструкцию вентвасада составляют подсистема и облицовка. Подсистема состоит из направляющих алюминиевых профилей, кронштейнов, крепежа (саморезов, дюбелей, заклепок). Роль облицовки выполняют панели из различных материалов и кассеты.

На размеченные места, предусмотренные проектом, закрепляются кронштейны. Крепление кронштейнов осуществляется к наружной стене анкерами, устойчивыми к коррозии, через терморазрывные элементы из паронита. Для придания узлу прочности крепление производится через шайбу. После установки анкерную шляпку закрашивают с целью защиты от коррозии.

Установка утеплителя

Он закрепляются на фасаде при помощи пластиковых анкеров содержащего стальной или полиамидный сердечник. В отверстие на стене устанавливаются анкеры, шляпки обеспечивают прочно прижатие утеплителя к фасаду.

Направляющие крепятся при помощи заклепок к кронштейнам.

Монтаж металлокассет и плит из керамогранита

Для установки кассет, верхние направляющие закрепляют контрящими винтами. Следом выставляют нижние направляющие чуть выше проектного положения. Подобная технология сборки подконструкции необходима для навески на верхние направляющие кассет. Затем нижние направляющие заводят до упора в отверстие кассетных держателей и фиксируют винтами.

Навеску керамогранитных плит начинают со сборки концевых кляммеров и закрепления их к профилю. В профиль устанавливают резиновые уплотнители.

В концевой кляммер устанавливается плита и через профильные верхние пазы крепится поворотными кляммерами. В свою очередь, к поворотным верхним кляммерам впритык крепятся кляммеры дистанционные.

Затем устанавливаются поворотные нижние кляммеры следующего горизонтального облицовочного ряда. В пазы профиля помещают уплотнители в соответствии со схемой.

В последнем горизонтальном ряду кромка плиты (верхняя) закрепляется кляммерами концевыми.

Как избежать ошибок?

• В процессе установки и монтажа фасадных систем своими руками не следует использовать поврежденные, деформированныее непригодные элементы, детали фасада. В противном случае, работа системы вентфасада будет нарушена.
• Не рекомендуется изменять технологию устройства системы. Существуют требования, которым необходимо строго следовать.
• Экономьте на материалах и инструментах разумно. В некоторых случаях лучше переплатить, но зато получить взамен качественный товар длительного использования.
• Если вы планируете установить навесную конструкцию вентфасада, откажитесь от использования гипсокартона.
• Выбирайте для монтажа утеплителя только качественный материал. Очень скоро, при наличии дефектов, потребуется его замена.
• Настоятельно не рекомендуется производить работы с применением композитных материалов из-за их высокой горючести.

Советы от мастеров

Если сомневаетесь в своих силах, обратитесь лучше к профессионалам

1. Качественный проект залог длительной полноценной службы вентилируемого фасада для дома своими руками. Проект, выполненный индивидуально для вашего дома, поможет эффективно спланировать работу, а в некоторых случаях ее облегчить. Расчеты помогут вам спланировать свой бюджет.

2. Выбирая крепеж, подвергайте дюбели испытаниям. Это даст возможность рассчитать прочность крепежа и подобрать соответствующие утеплитель, облицовочные материалы и фасадные кассеты.

3. Дома из блоков пенобетона, пустотелого кирпича и схожих по структуре материалов (с плотностью менее 600 кг/м²), не подлежат оборудованию вентфасадами.

4. Плиты теплоизоляции для вентфасадов, снабжены инструкцией по их установке. Непременным условием их является изменение вертикального шва, то есть каждый ряд утеплителя устанавливается со смещением относительно предыдущего.

5. Установка утеплителя и облицовочного материала и кронштейнов производится в точном соответствии с показаниями приборов. Погрешность по 10-метровой длине фасада в 0,5 см считается браком.

6. При сверлении отверстий под дюбели перфоратор использовать запрещено.

7. Между стеной и каждым кронштейном вентфасада устанавливается спецпрокладка. В результате уменьшаются теплопотери, образуется определенный зазор, который позволяет противостоять деформациям системы в процессе эксплуатации.



устройство, технология, плюсы и минусы

Большой популярностью у частных застройщиков пользуются вентилируемые фасады. Рассматриваемая конструкция позволяет одновременно обеспечить качественное утепление и красивый внешний вид жилого дома. С обустройством вентилируемого фасада своими руками справится любой человек. Однако перед началом работ нужно учесть основные особенности системы и подобрать материалы для сборки обрешетки, утепления стен и финишной облицовки.

Вентилируемый фасад своими руками

Общие сведения о вентилируемых фасадах

В первую очередь необходимо изучить особенности навесных вентилируемых конструкций и понять их основное назначение.

В идеале финишное декоративное покрытие должно обладать хорошей паропроницаемостью. В течение жизни люди выделяют много влаги: приготовление пищи, банные процедуры и другие бытовые действия – все это приводит к повышению влажности воздуха. Часть влаги уходит через систему вентиляции вместе с отработанным воздухом, а остальная влага должна выходить через поры в облицовочном материале.

Вентилируемый фасад из керамогранита

Пароизоляция должна быть оборудована таким образом, чтобы материал стен был максимально паропроницаемым внутри помещения и имел минимальные показатели снаружи. Это правило актуально для всех типов фасадов. Нарушение этой рекомендации обычно приводит к ухудшению теплоизоляционных качеств стен и снижению их долговечности.

При этом фасад дома должен быть надежно защищен от атмосферных осадков. При этом лучше всего, чтобы внешняя часть стен не намокала, ведь это приведет к сокращению срока службы конструкции.

Наиболее прогрессивной фасадной системой является навесной вентилируемый фасад.

Из приведенной информации следует некоторое логическое противоречие. Но есть вполне понятное и простое решение: для обеспечения оптимальной гидроизоляции и паропроницаемости защитное фасадное покрытие необходимо крепить на определенном расстоянии от поверхности стены, одновременно обеспечивая качественную вентиляцию зазора. Именно такую ​​конструкцию принято называть вентилируемым фасадом.

Что нужно знать перед установкой вентиляционного фасада?

Перед началом монтажных работ необходимо ознакомиться с

Что такое подсистема?

Подсистемой называется металлическая обрешетка или несущий каркас вентфасада – именно он обеспечивает как пространство для укладки утеплителя, так и воздушный зазор между утеплителем и верхним фасадным материалом. В зависимости от выбранного строительного материала срок службы металлической системы может достигать полувека.

В понятие подсистемы входит весь объем крепежа – это профили и кронштейны, уголки, различные направляющие и оцинкованные вентиляционные прогоны. Что касается требований к подсистеме, то она должна быть изготовлена ​​из металлических элементов толщиной не менее 0,9 (1,2) мм.

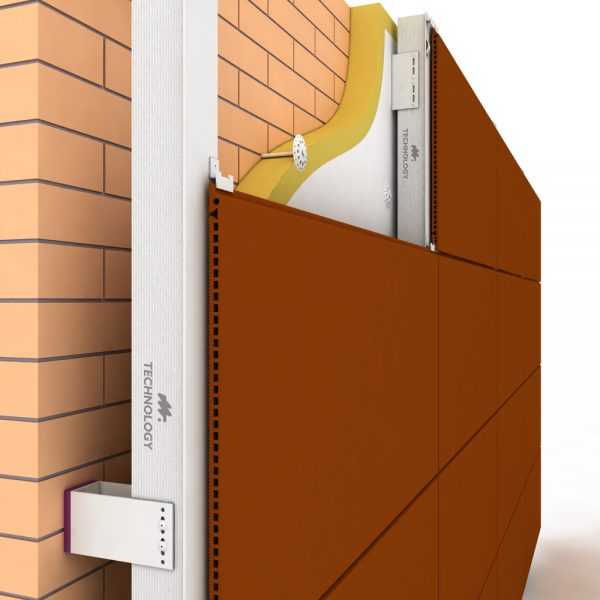

Элементы каркаса вентилируемого фасада

Стандартная толщина крепежного профиля и кронштейнов:

• 0,9 мм;
• 1,2 мм;
• 1,5 мм;
• 2 мм.

Зависит от выбранного материала облицовки, его веса, ветровой нагрузки и т.д.

Какой утеплитель выбрать?

Выбирается утеплитель для вентфасада, необходимо учитывать его горючесть, так как за счет циркуляции воздушных потоков пламя очень быстро распространяется по конструкции. Значит теплоизолятор должен относиться к группе горючести Г1- эти материалы не поддерживают горение:

• Минвата;
• Пеноизол;
• Жидкий пенополиуретан;
• Эковата.

Именно из этого списка можно выбрать обогреватель. В то же время наименее удачным выбором будет эковата, так как она даже если и не горит, то все равно тлеет и впитывает влагу.

Утепление фасада минеральной ватой

Пенополиуретан негорюч, но гигроскопичен, а также обладает хорошими шумоизоляционными свойствами и низким коэффициентом теплопроводности, но его стоимость слишком высока, что делает его не лучший вариант для вентиляционного фасада большой площади. Лучше выбрать минеральную вату – этот материал не такой дорогой и при этом обладает хорошими паропроницаемыми и теплоизоляционными свойствами, правда, его необходимо покрыть ветрозащитной пленкой. Дешевая минеральная вата дает усадку в процессе эксплуатации, а дорогие марки – нет. Этот материал – лучший выбор для вентилируемого фасада.

Для чего нужна мембрана?

Независимо от выбранного утеплителя и его толщины наличие гидроветрозащитной мембраны в многослойном пироге вентфасада обязательно. Несмотря на существование устоявшегося мнения, что утеплитель плотностью 80 кг/м3 не требует ветрозащиты, так как не промокает и не выдувается, это не соответствует действительности. Основанием для возникновения такого мифа послужили исследования изоляции в лаборатории, в то время как реальность несколько иная. Натурные испытания показывают разные результаты – наличие мембраны положительно влияет на теплотехнические характеристики фасада, а система утеплитель+мембрана утепляет фасад эффективнее, чем утеплитель без мембраны с 4-кратным превышением плотности .

Конструкция утепленного вентилируемого фасада с супердиффузионной мембраной

Зачем нужен воздушный зазор?

Вентиляционный фасад должен иметь воздушный зазор определенного размера, который обеспечит стабильную нормализацию температурного режима внутри помещения и снизит нагрузку на фасад здания от воздействия УФ-лучей. Движение воздуха в пространстве между утеплителем и отделкой происходит за счет наличия входных отверстий в цоколе здания, а воздух выходит наружу через отверстия, проделанные в парапете. Между облицовочными плитами также имеются выходы ржавчины. В любом случае диаметр вентиляционных отверстий должен быть не более 20 мм.

Размер зазора вентилируемого воздушного зазора определяется требованиями СНиП, что обеспечивает повышение теплозащиты и поддержание хорошего влажностно-температурного режима ограждающих конструкций. Именно поэтому характеристики теплозащиты фасадов требуют грамотных расчетов с учетом всех эксплуатационных характеристик здания.

Слишком маленький зазор между теплоизоляцией и облицовочным материалом приведет к разрушению утеплителя, а затем и поверхности фасадной стены. Неоправданно большой зазор вызывает гул при сильном ветре. Неправильно подобранный утеплитель, например, горючий пенополистирол, приводит к нарушению пожарной безопасности здания.

Конструктивные преимущества и недостатки

Навесные вентилируемые конструкции имеют ряд преимуществ. Но, как и в принципе все существующие, такие системы имеют некоторые недостатки.

Преимущества

Среди основных преимуществ вентилируемых фасадов можно выделить следующие положения:

• теплоизоляция позволяет значительно сэкономить на отоплении дома; гидроизоляция
• в сочетании с вентиляционным зазором исключает риск задержки влаги на стенах, что значительно увеличивает срок службы используемых материалов;
• простота обустройства. С монтажом всех элементов вентилируемого фасада вы справитесь своими руками;
• повышение звукоизоляционных свойств стен.

Недостатки

К недостаткам, притом относительным, можно отнести лишь высокую стоимость конструкции. Однако в этот момент обязательно нужно обратить внимание на значительное снижение расходов на отопление после установки вентилируемого фасада. Все расходы на утепление, обшивку и прочее окупаются достаточно быстро.

Подготовка

Схема разметки

Важную роль играет подготовка к работе и на этом этапе необходимо будет:

• выровнять поверхность на которой планируется работа.
• подготовить все необходимые материалы (утеплитель, пароизоляция, финишное покрытие), а также инструменты.
• для проведения дополнительной теоретической подготовки. Освежить некоторые нюансы предлагаемой работы зачастую важнее, чем иметь инструмент.

Выполнение разметки

В качестве утеплителя можно использовать несколько материалов, без которых невозможен монтаж вентилируемого фасада. Однако наиболее подходящим в большинстве случаев будет пенопласт. Минеральная вата также является хорошим утеплителем, но при воздействии влаги может терять свои эксплуатационные свойства, пенопласт лишен этого недостатка.

Советы перед началом работы

Чтобы готовая конструкция надолго сохраняла свои высокие эксплуатационные характеристики, для ее обустройства необходимо, во-первых, использовать качественные материалы, во-вторых, соблюдать правила установки всех компонентов. Следуйте инструкции и проблем не будет.

Не скупитесь на покупку строительных и отделочных материалов. Качественный материал не может стоить намного меньше своей средней рыночной стоимости. Покупайте все необходимое в проверенных местах, отдавая предпочтение проверенным производителям.

Фасадный сайдинг

Уделите должное внимание выбору облицовочного материала. Например, плитка во многих ее разновидностях очень подходит для отделки фасада. Однако у плитки есть очень большая проблема – отрыв хотя бы одного элемента облицовки приводит к т.н. «Эффект домино», в результате которого обычный порыв ветра может оторвать близлежащие плитки.

В результате появится дыра, из-за которой снизятся характеристики всей конструкции. Поэтому по возможности от такой облицовки рекомендуется отказаться.

Фасадная облицовка сайдингом

Лучшей финишной облицовкой вентилируемых фасадов является сайдинг. При условии правильного монтажа внешний вид, срок службы и другие важные характеристики такой отделки не будут уступать другим популярным материалам. Более подробную информацию о свойствах сайдинга вы получите ниже.

Монтажные работы

Перед началом всех работ следует четко определиться с внешним видом будущего фасада, приобрести подходящие вам по цене и качеству материалы, поставить строительные леса, запастись расходными материалами и инструментами, которые могут потребоваться перед монтажом .

Схема разметки

Важно знать! При создании вентилируемого фасада необходимо соблюдать указания производителя на упаковке.

Технология монтажа вентилируемого фасада предполагает наличие следующих инструментов и расходных материалов:

• строительный уровень;
• отвес и линейка;
• отвертка, дрель, а в идеале перфоратор;
шлифовальная машина
• с шлифовальной насадкой; нож, ножницы по металлу;
• уголок, рулетка;
• молоток;
• сверла по бетону (10 мм) и по металлу (4 мм), прокладки паронитовые, анкера и дюбели пластмассовые;
• металлические профили и крепеж;
• теплоизоляционный материал;
доски и скаты
• ;
• облицовочная плитка.

После завершения подготовительных работ и подготовки всего необходимого начинается монтаж вентилируемых фасадов.

Первым делом необходимо разметить весь периметр здания. Для этого от низа поверхности стены проводят горизонтальную линию по уровню цоколя и боковые вертикальные разметки для маяков. После этого нужно вооружиться рулеткой и строительным уровнем, чтобы отметить все точки, на которые будут крепиться металлические профили.

Маркировка

Расстояние между профилями напрямую зависит от размеров облицовочного материала. После этого требуется определить вертикальные линии с помощью отвесов и отметить места установки кронштейнов.

Теперь в отмеченных местах на стене здания необходимо просверлить перфоратором или перфоратором отверстия. Затем на кронштейны наденьте паронитовые прокладки и установите их в эти отверстия. Все кронштейны должны быть установлены вертикально. Нижний ряд кронштейнов должен быть установлен горизонтально, максимум в полуметре от уровня земли. Это делается для лучшей циркуляции воздушных масс. Монтаж нижнего ряда кронштейнов необходимо производить по горизонтальной линии по всему периметру конструкции.

Как было сказано выше, монтаж навесных вентилируемых фасадов своими руками предполагает наличие теплоизоляционного слоя.

Крепление для вентилируемого фасада

Важно знать! В этом случае теплоизоляционный материал лучше приобретать в виде плит, а не рулонов.

Чаще всего в качестве теплоизоляционного материала используется минеральная вата, это связано с экономичной стоимостью материала, но в условиях повышенной влажности лучше использовать пенопласт или пенополистирол. В местах соприкосновения с крепежом утеплитель нужно аккуратно срезать ножом.

Очень часто при этой процедуре выпадает фрагмент теплоизоляционного материала, его необходимо вернуть на место, так как цельная конструкция утеплителя обеспечивает сохранение тепла. Прикрепить теплоизоляционный материал к основанию необходимо с помощью грибовидных дюбелей.

Перейдя по ссылке https://vse-postroim-sami.ru/materials/flooring-tile/6879_ukladka-fasadnoj-klinkernoj-plitki-instrukciya-po-montazhu-svoimi-rukami/ вы найдете инструкцию по укладка клинкерной плитки. В этой статье собрана информация о фасадных термопанелях. Вас также может заинтересовать статья о фасадном остеклении.

Для этого необходимо просверлить отверстие в стене через утеплитель, а затем забить в него дюбель, на одну плиту утеплителя необходимо потратить два крепежа. Если вы приобрели многослойный материал, то его необходимо укладывать внахлест во избежание стыков. С помощью этого метода все здание зашивается утеплителем.

Если выбранный вами теплоизоляционный материал не защищен от влаги, то вам придется дополнительно установить специальный защитный слой. Представляет собой пленочную мембрану, которая покрыта слоем утеплителя. В нижней части стены эту пленку нужно подвернуть под теплоизоляционный слой и зафиксировать теми же пластиковыми дюбелями.

Укладка теплоизоляционного слоя

В тех местах, где сходятся кронштейны, в пленке необходимо сделать надрезы. Очень важно правильно уложить мембрану, чтобы в результате пленка не повредилась, не сморщилась и на ней не было складок. Как правило, пленка продается небольшими фрагментами, поэтому стыков не избежать. По бокам можно сделать небольшой нахлест для большей уверенности, а вот с верхом дела обстоят иначе. Край нижнего фрагмента пленки необходимо заткнуть под следующий. Это делается для того, чтобы образовавшийся конденсат стекал вниз и не попадал на слой утеплителя.

После укладки теплоизоляционного слоя и, при необходимости, защитной пленки следует приступить к монтажу несущей конструкции. Толщина фрагментов каркаса определяет зазор для циркуляции воздушных масс между теплоизоляционным слоем и облицовкой вентилируемого фасада. Первым делом необходимо соответствующим образом разместить угловые профили на угловых креплениях. После этого в профиле следует сделать отверстия, которые должны располагаться так же, как и на кронштейне, и заклепать. С помощью этого метода вам необходимо установить все профили.

Это важно знать! При установке профилей помните, что для цоколя/цоколя металлические конструкции необходимо располагать в горизонтальном положении. Г-образные изделия следует монтировать в центре будущих облицовочных плит, а также по периметру дверных и оконных проемов. Т-образные элементы необходимо устанавливать в тех местах, где плиты облицовки будут соприкасаться друг с другом.

Если возникает необходимость наращивания металлического профиля, эту процедуру следует проводить вне кронштейна. То есть на кронштейны необходимо закрепить два элемента; на место касания должна быть наложена специальная шина.

Монтаж финишного покрытия

Завершающим этапом монтажных работ является монтаж облицовки. Эту операцию следует начинать с установки уклонов для проемов. Способы монтажа элементов облицовки могут существенно отличаться друг от друга, это зависит от используемого материала, например, алюминиевая облицовка может располагаться непосредственно на профилях несущего каркаса, а каменные или керамогранитные изделия устанавливаются с помощью кляммеров. Теперь вы знаете, как сделать вентилируемый фасад в общих чертах. Далее подробно рассмотрим нюансы фасадных работ.

Назад к содержанию

Отделка

Мы уже упоминали о бесспорном чемпионе этого сегмента рынка – виниловом сайдинге. Материал имеет множество преимуществ перед существующими альтернативами, а именно:

Виниловый сайдинг

• сайдинг продается по доступной стоимости. Разница становится особенно заметной при сравнении сайдинга с керамогранитом или клинкерной плиткой;
• материал легко обрабатывается. Вы можете использовать простую ножовку, чтобы разрезать сайдинг;
• сайдинг легкий, поэтому можно не беспокоиться об увеличении нагрузки на фундамент и стены дома;
• в продаже имеется большой выбор сайдинга самых разнообразных цветов и фактур, что позволяет подобрать идеальную отделку для любого участка.

  Виниловый сайдинг

Руководство по установке вентилируемого фасада

Первый шаг. Соберите ящик. Прикрепите бруски к стене вертикально, с шагом на пару сантиметров меньше ширины плит утеплителя. Удобнее сначала закрепить крайние рейки, натянуть между ними шпагат и, ориентируясь по веревке, зафиксировать на одном уровне промежуточные элементы.

Обрешетка металлического каркаса

Вторая ступень. Поместите утеплитель между планками обрешетки.

Шаг третий. Накрыть утеплитель пароизоляционной мембраной. Уложите полосы пароизоляции горизонтально с нахлестом около 10 см.

Четвертый шаг. Заполните латы обрешетки перпендикулярными стержнями контробрешетки. Это позволит создать необходимый вентиляционный зазор.

Пятый шаг. Прикрепите сайдинг к готовой обшивке. Обшивка выполнена из поливинилхлорида. Этот материал меняет свои размеры при изменении температуры, поэтому жесткое крепление планок недопустимо. Между панелями необходимо оставлять небольшой зазор (3-5 мм). Забейте крепеж (вкрутите), не доходя до конца примерно на 2 мм. Крепежи необходимо располагать строго по центру предназначенных для них отверстий.

Виниловый сайдинг

Инструкции по установке

Правильный метод установки

Как заработать деньги на установке шарнирных вентилируемых фасадов

Добавлено в любимые: 0

. фасады наверняка заинтересуют мужчин, особенно если их профессия близка к этой теме. Наступает время, когда не хочется работать на чужого дядю, а есть желание работать на себя.

На самом деле, этот бизнес очень привлекателен.

• Во-первых, это интересно.
• Во-вторых, вам придется вложиться только в покупку рабочих инструментов. Все остальное за счет заказчика. От предпринимателя требуется только сотрудничество с оптовой базой для получения скидки для клиента на приобретение материала.

Коммерческие преимущества установки навесных фасадов

• Низкая конкуренция.
• Простота установки, справится даже новичок.
• Быстрая окупаемость.
• Производственная мобильность.
• Нет проблем с выбором материала.
• Доступные цены на материал.
• Большой объем работы.

Лидерами спроса на рынке являются каменные панели.

Как монтировать фасады

Принцип работы аналогичен обшивке дома сайдингом.

Перед началом монтажа необходимо подготовить поверхность.

• Проверьте ее состояние. Стена должна быть ровной и прочной.
• Удалите водосточные трубы и другие конструкции, которые могут помешать установке.
• Убедиться в отсутствии крепления электрического кабеля, газопровода, водопроводной и другой проводки в стене.

Технология монтажа

• Кронштейны с паронитовыми прокладками крепятся к стене.
• Крепление утеплителя (по желанию заказчика) на дюбель с болтами.
• Защитите теплоизоляцию ветрозащитной мембраной.
• Прикрепите направляющие к кронштейнам: вертикально и горизонтально. Рейки обычно изготавливаются из оцинкованных профилей.
• Закрыть конструкцию внешней обшивкой так, чтобы между кожухом и изоляцией оставался воздушный зазор.

На самом деле есть подробная инструкция с формулами и таблицами, а также обычные рекомендации. Все очень доступно.

Поэтому сложностей при монтаже навесных вентилируемых фасадов возникнуть не должно.

Широкий выбор для облицовки: деревянные панели, натуральный камень, профилированные панели и так далее.

Плюсы и минусы навесных вентилируемых фасадов

Чтобы заказчики заинтересовались предложением выполнить монтаж навесных фасадов, сам бизнесмен должен знать их преимущества, чтобы донести информацию до заказчика.

pros

Фасады дарят тепло и сухость. Шумоизоляция, что немаловажно для города. Долговечность. Срок их службы до 50 лет. Быстрая установка. Минимум мусора в процессе. Минусы

Минусы

Это единственный минус, но оно того стоит. Большинство покупателей не отпугивает цена.

Когда начинающий предприниматель получает свой первый заказ, важно сделать все добросовестно и качественно. Прежде чем приступить к монтажу навесных вентилируемых фасадов, нужно тщательно продумать каждую деталь.

Материалы также должны быть высокого качества. Здесь нет права на ошибку. Ведь придется переделывать, а это потеря финансов и, соответственно, последующих заказов. Деловая репутация имеет решающее значение. Не будет положительных отзывов, а значит не будет и прибыли. В результате дело сгорит.

Как заработать на монтаже навесных вентилируемых фасадов

Узнайте о преимуществах прибыльного бизнеса по установке навесных вентилируемых фасадов и секретах их установки.

Рекомендации профессиональных строителей

Чтобы работа была максимально облегчена, а готовый вентилируемый фасад долго сохранял свои первоначальные характеристики, придерживайтесь нескольких простых рекомендаций профессиональных строителей.

Вентилируемый фасад

1. Прежде всего, при монтаже конструкции необходимо ориентироваться на индивидуальный проект, разработанный специально для вашего дома. Проект позволит грамотно спланировать объем работ и рассчитать необходимое количество материалов.
2. При выборе крепежа обязательно проверяйте качество дюбелей. Учитывайте параметры обрешетки, утеплителя и облицовки.
3. Вентилируемый фасад нельзя возводить на стены из пустотелого кирпича, пенобетона и других материалов плотностью не более 600 кг/м2.
4. К теплоизоляционным материалам обязательно прилагается инструкция производителя, в которой подробно описан порядок крепления материала. Следуйте рекомендациям. Например, обязательным правилом для всех теплоизоляционных материалов является некоторое смещение вертикальных швов.
5. Утеплитель и отделочный материал необходимо крепить строго по уровню. Даже погрешность в 5 мм для 10-метрового фасада — недопустимое отклонение.
6. Отверстия под дюбеля готовятся исключительно дрелью. Запрещается использовать перфоратор для этих работ.
7. Конструкция вентилируемого фасада требует наличия контробрешетки. Благодаря этому элементу будет создан зазор, необходимый для вентиляции пространства.

   Керамический вентилируемый фасад

Таким образом, в самостоятельном обустройстве вентилируемого фасада нет ничего сверхсложного. Достаточно разобраться в основах работы, выбрать наиболее подходящие материалы и выполнить все запланированные действия в соответствии с инструкцией. Не забывайте о полученных рекомендациях, и вентилируемый фасад вашего дома прослужит максимально долго, сохранив свои первоначальные эксплуатационные характеристики.

Удачной работы!

Виды конструкций

В зависимости от того, используется каркас для устройства вентилируемого фасада или нет, различают два вида конструкции.

Один из них более простой в плане установки, а второй сложный и трудоемкий. Но давайте познакомимся с каждым, а потом выберем то, что вам больше понравилось.

Опция рамы

В этом случае в первую очередь необходимо установить раму. Для обрешетки:

1. Деревянные бруски.
2. Алюминиевый профиль.
3. Профиль из нержавеющей стали.

Выбор материала зависит от того, как долго прослужит рама и какую облицовку придется использовать. Деревянные бруски – экологически чистый материал, но срок службы не превысит 10-15 лет. Но это отличный вариант для деревянного дома.

Алюминиевый профиль прослужит гораздо дольше, но не забывайте, что это мягкий металл и он не выдержит облицовки из бетона или керамогранита. Но нержавейка – человек универсал, и служит она долго, и выдержит серьезные нагрузки.

Что касается преимуществ и недостатков метода, то они, безусловно, есть. Строители выделяют следующие положительные моменты:

• скорость обустройства. Если собрать все необходимые материалы и не отвлекаться по мелочам, то навесной вентиляционный фасад с каркасом можно собрать достаточно быстро;
• если стены имеют мелкие дефекты, то предварительно их штукатурить не нужно. Различия скрыты регулируемыми скобами;
• многослойный «пирог» защищает от всех негативных воздействий, а значит, несущая конструкция дома надолго сохранит свою прочность;
• различные варианты отделки.

Самое сложное при возведении каркаса – правильность разметки. Если этого не сделать, то конструкция останется неустойчивой, а отделка ляжет криво. Кроме того, при отсутствии зазора или ошибочном расчете его величины вентиляция не будет осуществляться в полном объеме или будет полностью отсутствовать.

Это приведет к скоплению влаги в толще изоляции или внутри. Важным недостатком является сложность работы с материалами, которые укладываются на клей. Если хозяин дома решился на такой шаг, то на каркас необходимо уложить ДСП, но обязательно помнить о вентиляционных отверстиях.

Бескаркасный способ

Этот вариант используется, когда облицовочный материал образует отдельно стоящую стену. Самый простой пример – облицовка кирпичной стены. Для того чтобы сделать такую ​​облицовку, нужно не только знать все тонкости укладки, но и иметь хотя бы небольшой опыт.

Если для связки не использовать арматуру или проволоку, то облицовочная стена может обрушиться. Кроме того, в нижнем и верхнем ряду обязательно оставляйте вертикальные швы между кирпичами без раствора. Они необходимы для вентиляции.

Чтобы сделать безрамный вентилируемый фасад, нужно потратить много сил и времени, а самостоятельно справиться с этой задачей очень сложно. Причины следующие:

1. Кирпичи довольно тяжелые.
2. Постоянно нужно подмешивать свежий раствор, так как со временем он приходит в негодность.
3. Множество тонкостей правильной кладки кирпича

Бескаркасный способ тоже имеет право на существование, так как, несмотря на все неприятные моменты при выполнении монтажа, он способен выполнять все свои функции в полной мере. Поэтому доверьте выполнение всех работ профессиональной команде.

Прочтите о вентиляции в различных типах зданий и климатических условиях

Товары для дома Коммерческие продукты Слепые магазины

Перейти на сайт страны? Германия

Европа

Австрия Бельгия Босния и Герцеговина Болгария Хорватия Чешская Республика Дания Эстония Финляндия Франция Германия Венгрия Ирландия Италия Латвия Литва Люксембург Нидерланды Норвегия Польша Португалия Румыния Сербия Словакия Словения Испания Швеция Швейцария Турция Украина Соединенное Королевство

Северная и Южная Америка

Аргентина Канада Чили Соединенные Штаты

Остальной мир

Экспорт ВЕЛЮКС

Европа

Австрия Бельгия Канада Хорватия Чешская Республика Дания Франция Германия Венгрия Нидерланды Норвегия Польша Румыния Швеция Швейцария Соединенное Королевство

Северная и Южная Америка

Канада Соединенные Штаты

Европа

Австрия Бельгия Хорватия Чешская Республика Дания Эстония Финляндия Франция Германия Венгрия Ирландия Италия Латвия Литва Люксембург Нидерланды Норвегия Польша Португалия Румыния Словакия Словения Испания Швеция Швейцария Соединенное Королевство

Северная и Южная Америка

Канада Соединенные Штаты

Что мы делаем Исследования и знания Базовая книга DEIC Вентиляция Типы зданий и климат

Основные потребности человека не зависят от типа здания, но то, как вентиляция используется для удовлетворения этих потребностей, может зависеть от типа здания. Это обсуждается в следующих разделах.

2.5.1 Реконструкция жилых зданий

Реконструкция существующих жилых зданий может выполняться на разных уровнях.

• Ремонт одной комнаты за раз, который может включать замену окон в конкретной комнате, улучшение герметичности ограждающих конструкций и обновление интерьера
• Более масштабный ремонт, который может включать дополнительное утепление, замену всех окон в доме, улучшение герметичности и многое другое.

Многие владельцы домов заинтересованы в повышении энергоэффективности в рамках ремонта. Это может иметь последствия для вентиляции дома и, следовательно, для качества воздуха в помещении. За счет улучшения воздухонепроницаемости и замены старых окон новыми окнами непреднамеренное проникновение уменьшается. Это требует принятия других мер для обеспечения адекватной вентиляции. Правильная вентиляция зависит от типа помещения. Большинство существующих жилых зданий используют естественную вентиляцию, и нижеследующее основано на этом предположении.

Спальни

Спальни характеризуются тем, что они являются относительно небольшими помещениями, в которых люди проводят длительное время, обычно от 6 до 8 часов в сутки. Спальня – это комната, в которой мы проводим больше всего времени в своей жизни. Для нашего здоровья очень важно обеспечить достаточную вентиляцию спален. Многие жилые дома имеют недостаточную вентиляцию спален еще до их ремонта. Для обеспечения надлежащей вентиляции за счет естественной вентиляции следует установить не менее двух окон. Окна должны иметь вентиляционные клапаны или решетки, которые можно открывать ночью в течение как можно большей части года. Окна на двух разных высотах в комнате будут работать намного лучше, чем два окна на одной высоте; они позволяют эффекту стека работать. Однако одних только вентиляционных заслонок не всегда достаточно для обеспечения надлежащего качества воздуха в спальне. Окна с электроприводом (VELUX INTEGRA®) предоставляют гораздо больше возможностей, чем окна с ручным управлением, так как их можно запрограммировать на одно или два проветривания в ночное время. Можно рассмотреть децентрализованную механическую вентиляцию.

Скорость вентиляции спальни ночью выше, когда дверь спальни открыта. Исследование скорости вентиляции в типовых домах показало следующие скорости вентиляции для различных положений дверей. Закрытая дверь: 0,3 АЧ; Дверь приоткрыта: 0,4 АЧ; Дверь открыта: 0,5 ACH (Bekö et al., 2011).

Детские комнаты

Использование детской комнаты в значительной степени зависит от возраста ребенка и от того, используется ли она только для сна или также для выполнения домашних заданий, игр или развлечений в течение дня. В этой комнате часто много игрушек и электронных приборов, что увеличивает потребность в вентиляции из-за выбросов. Но дети часто не осознают важность вентиляции. Соображения, касающиеся спален, применимы и к детским комнатам, но с дополнительным акцентом на высокую дисциплину проветривания, на что у многих семей с детьми нет времени. Поэтому изделия с электроприводом особенно актуальны в этом помещении.

Гостиные и столовые

Гостиные и столовые обычно имеют большую площадь на человека, чем спальни, и мы проводим меньше времени в гостиных, чем в спальнях. Это облегчает обеспечение адекватной вентиляции жилых помещений. Вентиляция часто должна отвечать требованиям комфорта (ощущение свежего воздуха), а не требованиям здоровья. Потребность в вентиляции в жилом помещении может меняться от низкой до очень высокой (при гостях в доме), и проект вентиляции должен это отражать. Гибкая конструкция вентиляции включает в себя от двух до трех действующих фасадных окон и такое же количество мансардных окон, что обеспечивает эффективное проветривание при высокой потребности. Окна с ручным управлением могут быть достаточными, если используются вентиляционные заслонки в сочетании с разумным использованием проветривания. Окна с электроприводом могут обеспечить дополнительное спокойствие.

Кухни

Деятельность на кухне создает влажность, запах и мелкие частицы, которые наиболее эффективно удаляются эффективной вентиляцией во время деятельности. Вытяжки важны, но их производительность снижается, так как они пачкаются от жира, а проветривание во время готовки — хорошая привычка и эффективное дополнение. Проветривание наиболее эффективно, когда можно открыть окна, расположенные на двух разных высотах, например, в холле. фасадные окна и мансардные окна. Из-за тепла, выделяемого печами и печами, холодные сквозняки редко являются проблемой на кухнях. Поскольку потребность в вентиляции обычно легко почувствовать и учуять, жильцам несложно проветрить помещение в нужное время. Дополнительным преимуществом могут быть электрические окна с регулируемой влажностью.

Ванные комнаты

Деятельность в ванной приводит к появлению влажности и запахов. Генерация влаги высока во время принятия ванн, но ванные комнаты мало используются в течение 24-часового цикла. Таким образом, эффективная конструкция вентиляции обеспечивает высокую скорость вентиляции в течение коротких периодов времени. Ванные комнаты часто оборудованы механической вытяжной вентиляцией, но преимуществом являются хорошие возможности для проветривания. Наиболее эффективное проветривание достигается при использовании окон на двух разных высотах. Поскольку потребность в вентиляции обычно легко почувствовать и учуять, жильцам несложно проветрить помещение в нужное время. Дополнительным преимуществом могут быть электрические окна с регулируемой влажностью.

Вытяжной тракт естественной вентиляции

В домах с естественной вентиляцией важно учитывать пути движения воздуха в доме при его ремонте. Путь потока сильно зависит от направления ветра, скорости ветра и внешних температурных условий, а конкретное окно может выполнять как входную, так и вытяжную функцию. Однако высоко расположенные окна (и дымовые трубы) будут функционировать в основном как вытяжки. В одноэтажных домах мансардные окна в кухнях и ванных комнатах часто выполняют функцию вытяжки и обеспечивают поступление воздуха в дом через спальни и гостиные, а вытяжку через влажные помещения. В двухэтажных домах окна на верхнем уровне часто выполняют функцию вытяжки. Если спальни расположены на верхнем этаже, важно, чтобы окна спален не использовались в качестве вытяжек, так как это может вызвать перегрев и увеличить риск того, что воздух, поступающий в спальню, поступает из других комнат дома и, следовательно, менее свежий. Эффективным решением является размещение мансардного окна над лестницей на верхнем этаже, так как это окно часто будет функционировать как вытяжка для нижнего уровня.

2.5.2 Новые жилые дома

Выбор системы вентиляции в новых жилых домах часто сильно зависит от энергетического законодательства и амбиций будущего домовладельца в отношении энергоэффективности. В странах Северной Европы механическая вентиляция с рекуперацией тепла становится стандартом де-факто благодаря своей способности снижать потребность в отоплении в зимний период.

Естественная вентиляция остается самой энергоэффективной системой вентиляции в летний период во всех европейских странах, поскольку отсутствуют потери тепла и потребность в электроэнергии для привода вентиляторов.

В новых жилых домах как механическая, так и естественная вентиляция могут соответствовать законодательным и эксплуатационным требованиям. Естественная вентиляция может быть основным видом вентиляции или дополнением к механической вентиляции.

В ситуациях, когда в качестве основной системы вентиляции выбрана механическая вентиляция, важно подчеркнуть, что естественная вентиляция является важным дополнением. Включение естественной вентиляции в проект вентиляции нового здания дает следующие преимущества:

• Отсутствие использования электроэнергии в теплое время года (энергонейтральная вентиляция)
• Повышение качества воздуха в помещении в теплое время года, поскольку скорость воздухообмена можно увеличить летом без дополнительных затрат на электроэнергию
• Обеспечивает эффективное проветривание, когда деятельность требует особой вентиляции (например, купание, приготовление пищи)
• Обеспечивает контакт с окружающей средой и ощущение свежего воздуха (см. раздел 2.3)
• Эффективно предотвращает перегрев за счет вентиляционного охлаждения
  (см. главу «Тепловой комфорт»)

Многие соображения по реконструкции существующих зданий, рассмотренные в предыдущем разделе 2.5.1 , также применимы к новым зданиям.

Пример спальни

Качество воздуха в помещениях спален Maison air et Lumière оценивалось только в ночное время, в данном случае показано ниже, когда уровень CO2 летом обычно ниже, чем зимой. Категория 2 в основном достигается в течение большинства месяцев, хотя в июне наблюдается повышенный уровень CO2. Общие результаты показывают, что регулируемая по потребности естественная вентиляция с использованием мансардных окон VELUX Integra® может обеспечить удовлетворительное качество воздуха в спальнях в ночное время.

Рисунок 2.5.1 Ежемесячные уровни CO ₂ для спальни B (1-й этаж) в ночное время в Maison air et Lumière. Подробнее здесь.

2.5.3 Школы и детские сады

Школы и детские сады характеризуются относительно небольшим количеством м² на человека в классных комнатах и ​​комнатах для занятий, а также предсказуемым использованием помещений на основе заранее определенного расписания. Кроме того, школы и детские сады часто являются общественными зданиями с ограниченным бюджетом как на строительство новых зданий, так и на реконструкцию существующих зданий. Могут быть законодательные требования к минимальной скорости вентиляции или максимальной концентрации CO2. Для обеспечения хорошо работающей системы естественной вентиляции в классной комнате площадь оконного проема по отношению к количеству учащихся и площади пола являются ключевыми параметрами проектирования. Должна быть достигнута как можно большая площадь открытия. Односторонняя вентиляция только через фасадные окна может быть сложной задачей — в сочетании с мансардными окнами достигается гораздо лучшая производительность. Производительность можно проверить с помощью моделирования в VELUX Energy and Indoor Climate Visualizer, которое определяет концентрацию CO2.

Для оптимизации конструкции можно использовать следующие соображения:

• Естественная вентиляция обычно является экономичным решением
• Перерывы между уроками можно использовать для проветривания. Они должны использовать максимальную площадь оконного проема, чтобы свести к минимуму концентрацию CO2 перед следующим уроком
• Во время уроков можно использовать вентиляционные заслонки и решетки. Студенты могут быть чувствительны к тепловому дискомфорту, а сквозняки могут ограничивать их использование в холодные периоды
• Визуальные индикаторы концентрации CO2, напр. в качестве красно-желто-зеленого «светофора» заставляют учащихся и учителей чаще открывать окна и улучшают качество воздуха (Wargocki et al., 2012)
• Автоматически регулируемая естественная вентиляция позволяет использовать весь потенциал естественной вентиляции и рекомендуется в школах . Если расписание уроков и перерывов меняется редко, может быть достаточно контроля вентиляции по расписанию. Дополнение на основе датчика CO2 является оптимальным решением и часто обеспечивает надлежащее качество воздуха (Dhalluin et al., 2012)
• Гибридная вентиляция может быть хорошим решением в более холодном климате для уменьшения сквозняков и энергопотребления (Steiger et al, 2012). №

Мансардные окна VELUX хорошо зарекомендовали себя в школах. В больших помещениях модульные световые люки VELUX работают очень хорошо.

2.5.4 Коммерческие здания

Более крупные коммерческие здания, такие как офисные здания, обычно предъявляют более сложные требования к контролю качества воздуха, чем жилые здания. Внутренние нагрузки (плотность людей, компьютеров и оборудования) выше, чем в жилых домах. Жильцы проводят много времени в фиксированных местах (рабочие столы или конференц-залы), а дресс-код более формальный, чем в жилых домах. Скорость вентиляции часто определяется потребностью в охлаждении, а не потребностью в подаче свежего воздуха для находящихся в помещении людей. Органы по охране труда могут предъявлять требования к качеству воздуха внутри помещений, которых нет в жилых зданиях.

Офисные здания могут быть спроектированы с естественной, механической или смешанной вентиляцией. Если используется естественная или гибридная вентиляция, она чаще всего автоматически управляется на основе датчиков центральной системой (BMS), которая контролирует все службы в здании.

В офисных зданиях важно следить за тем, чтобы фасадные окна иногда (из-за скорости и направления ветра) не функционировали как выходы. Типовой проект с естественной или гибридной вентиляцией – это здание с большим атриумом в центре и офисами, конференц-залами и т.п. у фасадов. Фасадные окна выполнены как приточные, а крыша атриума оборудована большой площадью открывающихся окон, выполняющих функцию вытяжных.

Модульные световые люки VELUX предназначены для использования в зданиях такого типа и хорошо работают в качестве вытяжных отверстий в крыше атриума.

Беко, Г. (2009 г.) Используемые фильтры и качество воздуха в помещении, журнал ASHRAE, том. 7, нет. Маршировать.

Беко, Г., Тофтум, Дж. и Клаузен, Г. (2011) Моделирование скорости вентиляции в спальнях на основе характеристик здания и поведения жильцов. Строительство и окружающая среда, 46 (11), 2230–2237.

Дхаллуин, А., Лимам, К. (2012) Сравнение стратегий естественной и гибридной вентиляции, используемых в классных комнатах, с точки зрения качества внутренней среды, комфорта и энергосбережения. Внутренняя и искусственная среда, 23(4), 527–542.doi:10.1177/1420326X12464077.

Steiger, S., Roth, J.K., Østergaard, L. (2012) Гибридная вентиляция – концепция вентиляции в школьных зданиях будущего? На конференции AIVC в Копенгагене 2012.

Wargocki, P., Alexandre, N., and Da, F. (2012) Использование обратной связи по CO2 в качестве решения по модернизации для улучшения качества воздуха в классах с естественной вентиляцией.
