Монтаж термопанелей своими руками

Термопанелями называют особый вид отделки, предназначенный одновременно для утепления и декорирования домов. Нижний слой этих плит состоит из пенополистирола или пенополиуретана. Верхний – из облицовочного тонкого кирпича, камня, клинкерной плитки или керамогранита. Ниже в статье читайте о том, как произвести монтаж современных фасадных термопанелей быстро и правильно своими руками.

Подготовка

Обивка термопанелями производится либо непосредственно на фасады, либо на каркас – деревянный или металлический. Первый способ применяется тогда, когда стены постройки достаточно ровные. На рубленые и бетонные поверхности с дефектами, термопанели монтируются на обрешетку.

Помимо термопанелей необходимо приобрести:

Брус	Сечением не менее, чем 50*50мм	Сборка каркаса
Стартовый профиль перфорированный	Сталь толщиной не менее 1мм. Расстояние между отверстиями – 20см, диаметр – 2мм
Зажимы		Фиксация снизу
Шурупы		Крепление к обрешетке
Герметик	Силиконовый	Герметизация стыков

Приготовьте так – же дрель, молоток, болгарку, шнуры, гвозди, уровень и линейку.

Монтаж каркаса

Монтаж термопанелей начинают со сборки каркаса. Подобную конструкцию несложно сделать своими руками. Предварительно устанавливают бруски на углах сооружения. Крепление производится на саморезы.

Важно: Для того чтобы обшивка в последующем вышла качественной, необходимо тщательно выверять положение всех составляющих каркаса. Идеального результата можно добиться, натянув между финишными стойками разметочные шнуры.

Шаг между соседними обрешетинами должен быть таким, чтобы на их ось приходился стык двух плиток или кирпичей. Под панель предусматривается по три опоры.

Крепление стартового профиля

Нижняя планка монтируется поэтапно:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=”eliad”>

На угловой стойке делается отметка на том уровне, где в последующем будет находиться нижний уровень первого ряда термопанелей.
От полученной точки вверх отмеряется 5см. В результате получится уровень верха задней полки.
При помощи нивелира отметки ставятся на всех брусках.
К ним прикладывается планка и прикручивается на шурупы.
Затем в нее вставляются зажимы под панели.

Совет: Чтобы сократить расход материала, ставьте начальный профиль так, чтобы длина стены под материал была кратной высоте одной панели.

Монтаж облицовки

Далее выполняется монтаж фасадных термопанелей. Производя данную операцию своими руками, важно выдерживать горизонтальность и вертикальность частей обшивки. Термопанели не гнутся и не растягиваются. Поэтому все стоит делать аккуратно. Начинают обивку от левого угла. Панели устанавливают, двигаясь снизу вверх рядами по периметру постройки.

Очень важным моментом считается фиксация первого элемента. От того, насколько ровно он будет зафиксирован, зависит качество всего декора в целом. То же касается и всего первого ряда. Поэтому на данном этапе ровность конструкции стоит проверять почаще.

Первую панель устанавливают над стартовым профилем и сильно на нее надавливают. В результате паз, имеющийся внизу утеплителя, должен плотно войти в зажимы. Далее проверяют вертикальность панели и фиксируют зажимы на шипы. Прикручивают плиту шурупами. Затем на ее торец по шипам наносят силиконовый герметик. С первым элементом стыкуют второй и, надавив на него, сажают в стартовый профиль. Точно таким же образом проходят весь ряд.

Перед закреплением верхней плиты на торец шпунтованного соединения предыдущей наносится силиконовый герметик. Выполняя установку термопанелей, нужно помнить о недопустимости совпадения четырех углов в одной точке. Монтировать термопанели следует вразбежку. Каждый следующий ряд сдвигают по отношению к предыдущему ровно на половину панели.

Заключительный этап

После того, как все здание будет облицовано, приступают к монтажу боковых деталей оконных проемов. Наружные подоконники подшивают перед выполнением данного мероприятия.

Ну что ж, теперь вы знаете, как установить фасадные термопанели. Процедура это простая, но требующая точности и аккуратности. Если вы выполните эту работу придерживаясь технологических рекомендаций, облицовка получится красивой, а утепление – эффективным.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=”eliad”>

Монтаж термопанелей своими руками.

Термопанели относятся в видам отделочных материалов, которые используются в качестве не только утепления фасада, но и для его декорирования. Верхний слой термопанелей может быть из камня, керамогранита, клинкерной плитки или из тонкого кирпича, а нижний слой – из пенополиуретана или пенополистирола.

● Облицовка дома термопанелями ведётся или сразу на фасады строения (при условии достаточно ровной поверхности стен), или на его каркас, который может быть как металлическим, так и деревянным. Если стеновая поверхность недостаточно ровная, то монтаж облицовки производится на предварительно установленную обрешётку.

● Подготовительные работы перед монтажом термопанелей включают в себя приобретение необходимых инструментов: молоток, дрель, шнуры, уровень, болгарка, линейка, стартовый профиль, гвозди, шурупы, дюбеля, зажимы, брус, силиконовый герметик – для герметизации стыков.

● Монтаж термопанелей включает в себя сборку каркаса. Для этого на углах строения предварительно при помощи саморезов фиксируются бруски с сечением не менее, чем 50х50 мм. Положение всех составляющих частей каркаса необходимо тщательным образом выверять, используя при этом разметочные шнуры, натянутые между крайними стойками. Под одну панель необходимо три опоры, а шаг между обрешётинами должен быть рассчитан таким образом, чтобы на их ось приходился стык двух плиток или кирпичей. Сталь в стартовом профиле должна быть не менее 1 мм толщиной, отверстия необходимо высверливать диаметром 2 мм, а расстояние между отверстиями должно быть порядка 20 см.

● Монтаж стартового профиля ведётся поэтапно:

• В месте, где будет находится нижний уровень первого ряда термопанелей, делается отметка на угловой стойке.
• От этой отметки отмеряется пять сантиметров вверх – это будет уровень верха задней полки.

• Такие отметки надо сделать на всех брусках.
• Соответственно отметкам к брускам на шурупы прикручивается планка.
• В эту планку вставляются зажимы для термопанелей.

● В процессе монтажа термопанелей необходимо учитывать тот факт, что они не гнутся и не растягиваются, и поэтому надо аккуратно выдерживать вертикальность и горизонтальность частей обшивки. Обивка начинается с левого угла и продолжается снизу вверх рядами по всему периметру строения. От того, насколько чётко был закреплён первый элемент и первый ряд, напрямую зависит качество всей облицовки. При фиксации первой панели над стартовым профилем на неё следует сильно надавить – при этом имеющийся внизу панели паз должен по-настоящему плотно войти в зажимы. После этого проверяется вертикальность полученной конструкции и если она вполне удовлетворительна, то зажимы фиксируются на шипы.

Плита крепится при помощи шурупов, а на её торец по шипам наносится герметик. Второй элемент облицовки стыкуется с первым и он также сажается в стартовый профиль. Таким образом монтируется первый и последующие ряды. Перед тем, как зафиксировать верхнюю плиту, на торец предыдущего шпунтованного соединения необходимо нанести герметик. После облицовки дома можно приступать к монтажу боковых деталей оконных проёмов – при этом наружные подоконники необходимо подшивать.

• Строительные работы самостоятельно
• Ошибки при утеплении фасада частного дома.
• Как утеплить стены внутри квартиры.

• Монтаж термопанелей ведётся “вразбежку” и совпадение четырёх углов в одной точке считается недопустимым. Каждый последующий ряд сдвигается наполовину панели по отношению к предыдущему.

• В целях экономии стройматериала начальный профиль лучше зафиксировать таким образом, чтобы длина стены под материал была кратной высоте одной термопанели.

Монтаж термопанелей своими руками: фото, видео инструкция

Одновременно решить проблему утепления и декорирования фасада поможет правильный монтаж термопанелей. Для их крепления не требуются особых умений в сфере строительства или ремонта. Единственное, что понадобится исполнителю: правильно рассчитать требуемое количество материалов, расходников и следовать указанной ниже инструкции.

Как закупить нужное количество термопанелей?

Расчет материалов для отделки должен проводиться согласно сумме площадей всех стен. Отнимать при учете размеров размеры окон не потребуется: наличие немного большего количество термопанелей исключит проблему закупки меньшего объема материалов. Дополнительно стоит учитывать тип приобретаемых изделий. Они делятся на рядовые (для стен) и угловые (для закрытия углов). Проводится монтаж фасадных клинкерных термопанелей с использованием стартового профиля (монтируется только под первым рядом), дюбелей или саморезов (не более 15 штук на 1 кв.

м.). Все расходники рекомендуется закупить сразу.

Правила подготовки фасада к креплению термопанелей

Современная технология монтажа термопанелей с клинкерной плиткой включает тщательное изучение поверхности фасада. Измерение его ровности должно проводиться по выставленной согласно водному уровню диагональной линии. При значительном перепаде высот (если оно составит более 3 см) нужно будет изготовить обрешетку, позволяющую создать ровный каркас под отделочный материал. В остальных случаях монтаж термопанелей своими руками может проводиться непосредственно к стенам. Для работы «напрямую» следует приобрести дюбели, а для крепления к обрешетке нужно закупить саморезы по дереву. Их длина должна составлять не менее 12 см.

Условия проведения работ для цоколя и стен строения

Соединение отдельных элементов осуществляется по принципу «паз-шип». Но дополнительно каждая плита закрепляется со всех 4 сторон. Сама работа по фиксации изделий начинается снизу (для цоколя или с нижней точки стены) и от угла. Поможет выполнить утепление и декорирование фасада следующая инструкция по монтажу:

Устанавливается стартовый профиль.
Закрепляется первая угловая панель (она должна возвышаться над землей примерно на 5 см).
Проводится монтаж боковой рядовой панели.
Работа продолжается, пока первый ряд не будет закончен.
Образовавшееся между стеной и отделкой пространство задувается пеной.

В работе следует использовать полиуретановую пену. Она минимально подвержена воздействию низких и высоких температур, не деформируется со временем. Использование сырья является обязательным и позволяет предотвратить проникновение воздуха в образовавшийся зазор и охлаждение стен и цоколя.

Особенности установки термопанелей вокруг проемов

Особые сложности при работе с панелями могут возникнуть при отделке проемов. Перед началом работ нужно измерить их (вплоть до рамы окон). Далее проводится обрезка панелей с помощью алмазного диска. Зазоры между краем проема около рамы и отделочным материалов задувается. Сама установка термопанелей проводится «напрямую» — к поверхности проема.

Завершающие этапы работы

Последним этапом работы станет монтаж карнизов, позволяющих закрыть зазоры между стеной и панелями сверху, исключить попадание влаги вовнутрь. Далее осуществляется затирка швов между клинкерной плиткой. Для этой работы применяется морозостойкая смесь. Ее нанесение нужно проводить исключительно затирочным пистолетом: он исключит попадание сырья на поверхность плитки и ухудшение ее внешнего вида. На данном этапе отделка будет завершена.

Используя приведенные фото подсказки, инструкцию, провести аккуратное и качественное оформление стен дома не составит труда. Дополнительно рекомендуется изучить видео уроки и ознакомиться с дополнительными нюансами проведения монтажа для зданий из разных материалов. Например, термопанели для сруба в любом случае крепятся только на обрешетку. Подобные советы помогу осуществить работу без ошибок и случайной порчи приобретенного материала.

Видео монтажа термопанелей своими руками

Монтаж термопанелей – Лучшие фасады частных домов

Монтаж фасадных термопанелей

Фасадные термопанели — строительный материал, позволяющий объединить процессы отделки и утепления дома. Каждая такая панель содержит слой пенополиуретанового утеплителя — наиболее надежного и популярного материала, используемого для ремонта и утепления любых зданий. Пенополиуретан обладает лучшими характеристиками по сравнению с минеральной ватой и пенопластом. Для обеспечения вашему дому безупречного внешнего вида наружная сторона панелей покрыта слоем облицовочной клинкерной плитки.

Теплая и красивая внешняя отделка здания

Фасадные термопанели с клинкерной плиткой обладают еще одним преимуществом: «точка росы» входит в рамки объема утеплителя, поэтому делать дополнительную вентиляцию и герметизацию не придется. Плотное соединение элементов обшивки между собой защищает от возникновения «мостов холода», конденсата и плесени. Соединение типа «паз-гребень» защищает стены от проникновения влаги даже при косом дожде. Таким образом, помимо привлекательного внешнего вида, термопанели с клинкерной плиткой отвечают за устойчивую теплоизоляционную систему, обеспечивающую тепло в холодное время года и прохладу — в жаркое. Надежная теплоизоляция дома позволит вам регулярно экономить на отоплении помещения.

Преимущества и недостатки термопанелей фасадных

Обычная штукатурка, какой бы качественной она ни была, со временем начинает растрескиваться и осыпаться. Это сопровождается образованием «мостиков холода», разрушающих кирпичную кладку. Фасадные панели Термопан таких недостатков не имеют. Они не дают трещин, не меняют цвет, не осыпаются. Термопанели производятся из пенополиуретана высокого качества, каждая из них имеет специальные крепежные элементы, позволяющие выполнять фасадные работы в минимальные сроки. Термопанели фасадные с клинкерной плиткой не нуждаются в особенном уходе или очистке. Они устойчивы к любым климатическим условиям, не подвержены образованию грибков и набегам насекомых. Это экологический чистый, безопасный материал.

Производство фасадных термопанелей осуществляется с использованием клинкерной плитки и пенополиуретана. Последний играет роль основания и теплоизолятора. Облицовочная плитка же защищает материал от воздействия влаги. Она может быть как гладкой, так и рельефной. Термопанели для фасада Термопан изготавливаются на современном оборудовании по матричной технологии формирования изделия. Современная технология учитывает все тонкости изготовления подобной продукции и подразумевает использование сырья высокого качества. Все это позволяет произвести надежные и удобные в монтаже изделия.

Облицовочный слой производится из глины с наилучшими характеристиками. Ее обжигают при температуре до 1200 градусов, в результате чего она приобретает необходимую прочность. Клинкерные фасадные плиты устойчивы к загрязнению и механическим воздействиям. Эти характеристики обеспечивают им длительный срок службы и безупречный вид.

Схема монтажа фасадных термопанелей своими руками

Для выполнения работ вам потребуются следующие материалы и инструменты:

фасадные теромопанели;
циркулярная пила с алмазным диском;
перфоратор;
шуруповерт;
электролобзик или ручная пила.

Перед началом монтажа фасадной термопанели нужно определить минимальный уровень высоты, проверяя диагональ стены. Выявленные в результате проверки отклонения устраняются установкой влагостойких прокладок или обрешетки. По линии цоколя нужно провести нижнюю границу отделки. Вдоль полученной линии устанавливается цокольный профиль, который станет начальной рейкой и отводом для дождевой воды. Профиль рекомендуется устанавливать на 0,2 м ниже нулевой отметки.

При установке цокольных профилей необходимо соблюдать расстояние между ним и отмосткой. Это поможет избежать деформации фасада дома при движении грунта. Установка цокольных профилей не обязательна, монтаж фасадной панели может осуществляться и без нее. В таком случае ставится временная опора из стальных уголков или деревянных реек. Нижние торцы панелей при этом придется оштукатуривать. Отделка фасада без установки цокольного профиля допустима тогда, когда начальная отметка монтажа панелей находится ниже уровня поверхности земли. Часть панели может быть заглублена в грунт.

После того как первый ряд фасадных термопанелей будет уложен и закреплен, расстояние между профилем и стеной нужно заполнить монтажной пеной. Установку плит рекомендуют начинать с левого угла дома. Если стена имеет неровности, потребуется установка вертикальных маяков на стыках. Последующие действия выполняются в таком порядке. Фасадную термопанель устанавливают с угла здания так, чтобы ее нижняя часть плотно прилегала к цокольному профилю. Крепится панель с помощью дюбелей или саморезов. Затем устанавливаются последующие элементы слева направо. Таким же образом осуществляется укладка следующих рядов снизу вверх. Все соединения необходимо герметизировать полиуретановой пеной.

Правильно установленные термопанели имеют полное сходство с кирпичной стеной. Если при монтаже образуются перепады в местах соединений, их устраняют специальными прокладками.

После установки фасадных термопанелей швы заполняют морозостойкой затиркой для наружных работ.

Все работы необходимо проводить в теплое время года.

Данный строительный материал требует особых условий хранения и транспортировки. Клинкерные панели нельзя подвергать ударам и механическим воздействиям. Поддоны с упакованными панелями запрещается устанавливать в несколько рядов. Располагать их нужно так, чтобы можно было рассмотреть этикетку. Освобождать от упаковки изделие нужно непосредственно перед применением. Храниться термопанели фасадные должны строго в горизонтальном положении, облицовочным слоем вверх. Распакованные материалы должны храниться не более 10 суток в защищенном от прямых солнечных лучей месте.

Фасадные термопанели с клинкерной плиткой: своими руками монтируем материал, видео инструкция, фото и отзывы

Фасадные термопанели – строительный материал, позволяющий объединить процессы отделки и утепления дома. Каждая такая панель содержит слой пенополиуретанового утеплителя – наиболее надежного и популярного материала, используемого для ремонта и утепления любых зданий.

Источник: postroystenu.ru

Интересные товары:

Термопанели – особенности и монтаж

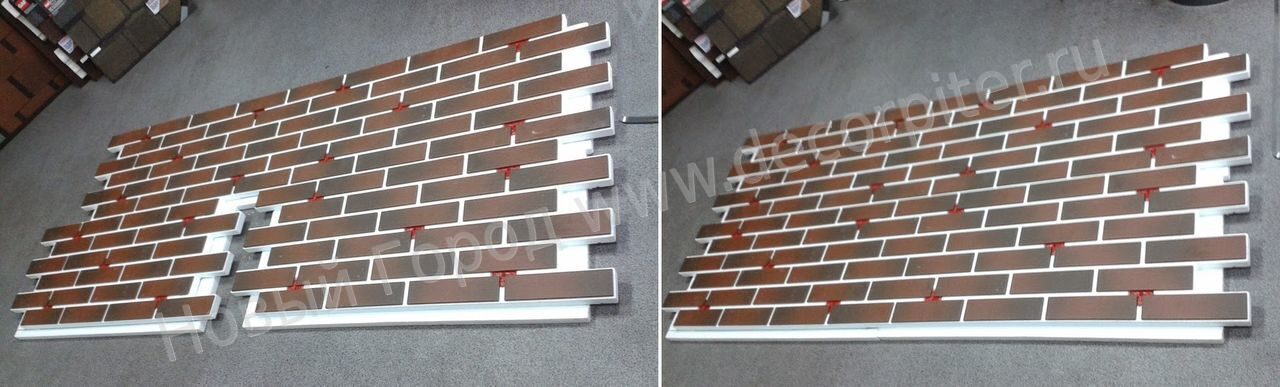

Конструкция термопанелей

Размеры листов могут быть разные, типично, например – 138х74, размеры кратные количеству плиток и толщине швов между ними. Толщина утеплителя различная, можно подобрать под разные условия. Для пенопласта это 35, 50, 100 и 120 мм.

Под плиткой на поверхности или в толще утеплителя прячутся упорные шайбы, в которые должен вставляться дюбеля для крепления. Эти точки располагаются между рядами плитки и видны для монтажника.

Обеспечивается ли достаточная теплоизоляция

Согласно рекламе производителей термопанели крепятся сухим методом с помощью дюбелей к стене, а друг с другом они стыкуются гребень-паз, образуя монолитную поверхность.

Оказывается, что затраты на приобретение самих термопанелей далеко не конечные, даже если с ними в комплекте будут и крепежные элементы. Помимо этого требуется большой расход полиуретановой пены. Именно пена является ключевым элементом в создании теплоизоляционной оболочки из термопанелей.

Где могут применяться

Производители не рассматривают и вопрос нормального парообмена в утепленной с помощью термопанелей конструкции. Как известно, специалисты рекомендуют придерживаться правила уменьшения сопротивляемости слоев движения пару по направлению изнутри на улицу.

Как устанавливаются термопанели

Строго по горизонтали устанавливается стартовая рейка из стали (алюминия), не близко к грунту, чтобы не повредилась пучением, крепится с шагом 500 мм, на стыках оставляются зазоры под расширение.

Обычно монтаж ведется слева на право, при этом левая граница чаще совпадает с углом здания. Стыковка на углах может быть выполнена специальным доборными элементами производителя или же непосредственно стыкуются сами панели.

Оформление откосов, может осуществляться теми же панелями но с меньшей толщиной утеплителя – 30 мм, или же с помощью специальных доборных элементов, которые предложит производитель в комплекте с выбранной основной панелью.

Какой сделать выбор

О цене. Согласно рекламе термопанели обойдутся с установкой из расчета 25$ за м квадратный. Но если учитывать подготовку стен, кривизну, подгонку уровня, расход повышенный пены, брак и порчу материала, то, пожалуй, и в 30$ за метр вряд ли вложимся.

Но термопанели сегодня являются модным трендом, а познать все их достоинства и недостатки можно лишь со временем.

Особенности и монтаж термопанелей

Термопанели – два в одном, и утепление и красивая облицовка. Но все ли так хорошо? Какие особенности этой технологии и что нужно соблюдать обязательно.

Источник: teplodom1.ru

Интересные товары:

Монтаж термопанелей своими руками

Содержание статьи

Помимо термопанелей необходимо приобрести:

Приготовьте так – же дрель, молоток, болгарку, шнуры, гвозди, уровень и линейку.

Крепление стартового профиля

Нижняя планка монтируется поэтапно:

На угловой стойке делается отметка на том уровне, где в последующем будет находиться нижний уровень первого ряда термопанелей.
От полученной точки вверх отмеряется 5см. В результате получится уровень верха задней полки.
При помощи нивелира отметки ставятся на всех брусках.
К ним прикладывается планка и прикручивается на шурупы.
Затем в нее вставляются зажимы под панели.

Много об этом слышал, но впервые так подробно об этом прочитал. Теперь наверно даже задумаюсь, может дом не обкладывать кирпичом, а использовать термопанели .

Не так все и сложно как казалось. Действительно реально самому все сделать, когда так все по полочкам разложили.

У нас дом утеплен термопанелями.Это было самое дорогое вложение в наш дом,но это позволила с экономить на потреблении газа.

Пробовал сам облицевать стены термопанелями, после пары дней, решил все же доверить это профессионалам. Очень трудоемкий процесс.

Недавно для себя открыл фасадные термопанели. Легкий и быстрый монтаж, отличная имитация кирпичной кладки, совершенная теплоизоляция дома и кроме того термопанели повышают звукоизоляцию, преимуществ много.

очень хорошая информация, очень понравилось, было полезно, мне лично очень помогло для моем доме

В статье дан очень хороший профессиональный расклад по монтажу термопанелей. Но, поскольку живу в сельской местности, у меня вопрос немного другого свойства: как при монтаже осуществляется защита от грызунов? Хотелось бы на сайте прочитать мнение профессионала.

Термопанели нужно покупать на основе пенополиуретане,а не пенопластовые или эппс.Грызуны в ппу не водятся.Удачи.

Очень хорошо все рассказано и главное доходчиво. Все оказывается не так сложно как казалось.

Очень полезная статья. Действительно, выстрел в двух зайцев – декор и тепло. Планирую заказывать подобное обустройство.

Готовлюсь с капитальному ремонту. В посте почерпнул массу полезной для себя информации. Признаться раньше не задумывался о термопанелях, теперь задумался.

Сделал как сказано в статье, даже не поверил, что устанавливать термопанели без подрядчиков так легко. И за что они такие деньги берут?

Видела подобную отделку на улицах города, все время было интересно, что это? Спасибо, что разъяснили, интересно.

Мы вообще хотели дом на даче сайдингом отделать, но после просмотра статьи я задумалась. Уж больно эти панели выглядят здорово, да и не выгорают наверняка как сайдинг. И монтаж очень доступно показан.

Даже и не думал, что это настолько просто, однако хотел бы узнать, как можно ли самому произвести обрешётку поверхности, так как у меня дом с небольшими дефектами?

Монтаж термопанелей своими руками

Инструкция по монтажу фасадных термопанелей своими силами.

Источник: postroju-dom.ru

Интересные товары:

Монтаж фасадных термопанелей своими руками

Последняя редакция: 13. 04.2015

Автор: Андрей Макаров

Многие считают, что если есть под рукой необходимый инструмент и имеются навыки работы с ним, то можно без труда провести монтаж фасадных термопанелей своими руками. Но в каждой работе существуют свои правила, незнание которых может свести на нет все старания.

Термопанели считаются облицовочным материалом. Перед началом их монтажа следует ознакомиться с инструкцией по работе.

Два варианта укладки

Специалисты практикуют два способа монтажа панелей, это зависит от выбранного материала.

Бесшовный. Это самый выгодный в финансовом и трудоёмком плане способ. Выбирая этот вариант, вы сможете сэкономить на материале.
С заполнением швов. От первого варианта этот способ отличается тем, что после укладки панелей швы между ними нужно заполнять раствором, чтобы придать поверхности законченный вид.

Оценка предстоящих работ и поверхности для укладки

Эта процедура просто необходима перед началом монтажа. По своей сути укладка термопанелей схожа с облицовкой поверхности плиткой. Разница здесь в том, что во втором случае, наложив на керамику больше клея, вы сможете скрыть любую неровность. В случае с термопанелями такой вариант не пройдёт. Нужна только ровная поверхность.

Что нужно сделать перед укладкой

Выровнять поверхность (максимальное отклонение не больше 10 мм).
Заштукатурить все ямы и выбоины, а выступающие места срезать и отшлифовать.
Если на поверхности имеются более глубокие неровности, их нужно компенсировать прокладками из любого влагостойкого материала.

Подбор материала

Чтобы провести все работы без заминок, необходимо перед тем как приступить к отделке, запастись всеми элементами, которые понадобятся для этого.

Термопанели. Их количество рассчитывается умножением всей длины на высоту. После этого из полученной суммы вычитается площадь оконных и дверных проёмов.
Угловые элементы. Количество этого материала высчитывается путём измерения длины всех внешних и внутренних углов фасада.

Требования к поверхностям

Вне зависимости от того, на какую поверхность будет производиться установка фасадных термопанелей, основание должно отвечать следующим требованиям:

Во-первых, оно должно быть сухим, допускается не более 5% влажности (здесь учитывается глубина до 3 см) для цементных поверхностей, и 1% — для деревянных и гипсовых.
Во-вторых, — прочность. Это свойство учитывается для оштукатуренных и гипсовых поверхностей. На них не должно быть трещин и отслоений.
В-третьих, — чистым. Непосредственно перед монтажом (если работы будут проводиться не на обрешётку) нужно очистить основание от всех посторонних следов грязи, краски, масла и др.

Особенности отделки поверхностей

Как же правильно подготовить поверхность к кладке термопанелей?

Деревянный дом

Деревянные стены подготавливают следующим образом:

Вначале прикрепляется гидроизоляция или влагонепроницаемая бумага. Сделать это лучше горизонтальными полосами, начиная сверху. Чтобы каждый верхний лист закрывал нижний на 5–7 см.
После этого при помощи специальных скоб или оцинкованных гвоздей закрепляется штукатурная сетка (антикоррозийная). На внутренних и наружных углах такую сетку нужно положить в два слоя.
На сетку наносят слой штукатурки, чтобы создать ровную поверхность для укладки панелей. Рекомендуемая толщина 1–1,5 см.

Бетонная стена

В принципе, при облицовке такой поверхности не должно возникнуть особых проблем. Единственное, что нужно проверить перед работой, – это пористость. При высокой плотности она будет минимальной, и в таком случае её нужно обработать гидрофобизатором.

Новая кладка, если она достаточно ровная, без пустот и пропусков, не подлежит дополнительной обработке, и монтаж термопанелей можно проводить прямо на неё. Старую кладку очищают от высолов, обрабатывают гидрофобизатором и оштукатуривают.

Обратите внимание! Если вам нужно облицевать старое здание, и штукатурить его не имеет смысла, или для этого понадобится много материала, можно подумать о сооружении обрешётки, на которую и можно будет смонтировать термопанели.

Приступаем к работе – разметка нижней точки

После подготовительных работ нужно разметить нижнюю линию, от которой и будет начинаться монтаж. Если на здании между фасадом и цоколем имеется чётко выраженная граница, то её и можно использовать как «нулевую» линию. В других случаях для разметки по всей площади нужно прочертить горизонтальную линию, от которой и будут начинаться работы.

Обратите внимание! Если здание имеет перепады по высоте, и, к примеру, стена с одной стороны выше чем с другой, то такая линия для каждой стены должна отмечаться с нового уровня.

По всей длине «нулевой» отметки монтируется направляющая, которая будет выполнять роль отлива. При её монтаже большое внимание нужно уделить горизонтальности установки, потому что от этого будет зависеть исход работы. Используйте для проверки уровень.

Подготовительные работы проведены, переходим к основной задаче.

Как устанавливаются термопанели

Чтобы немного понять, каков принцип укладки, и иметь небольшое представление о выборе последующего элемента, рекомендуется предварительно разложить панели на горизонтальной поверхности.
Результат работ будет выглядеть более натуральным, если в процессе укладки вы будете чередовать все элементы по размерам и цвету.
Если вы приобрели панели для бесшовной укладки, то их нужно укладывать снизу вверх, максимально прижимая верхний ряд к нижнему.

Технология укладки

Мастерком нужно нанести на обратную сторону панели слой раствора (примерно 1,5 см), и прижать панель к стене. Затем немного подвигайте панель, прежде чем окончательно ее зафиксировать, клеящая смесь должна выдавиться из-под панели.

Убрав лишний раствор, такую же процедуру проделайте со следующими элементами, пока не уложите первый ряд.

Обратите внимание! При использовании панелей для бесшовной укладки обратите внимание на то, чтобы его торцевые стороны были заполнены небольшим слоем клея.

При проведении работ в сухую погоду непосредственно перед укладкой элемента его нужно увлажнить с помощью кисти, смоченной в воде. Это же нужно сделать и с местом укладки.

Как проводят расшивку швов?

Это важный момент в работе, от правильности его выполнения зависит целостность покрытия. Выполняется она путём заполнения швов цементным раствором. Качественно проведённая расшивка не позволит влаге проникнуть под панели, в противном случае это может стать результатом разрушения при заморозках.

Для расшивки можно использовать толстый полиэтиленовый пакет с отрезанным углом, только его размер должен быть немного меньше шва между панелями.

Инструкция по расшивке

Полностью заполните пакет раствором, и, аккуратно выдавливая его, заполните им все швы. Следите за тем, чтобы раствор не остался на панелях.
После схватывания швы нужно утрамбовать. Делается это небольшой деревянной лопаткой. Не нужно пытаться утрамбовывать сразу после расшивки, жидкий раствор только испачкает термопанели, и вам впоследствии придётся очищать их.
Чтобы окончательно выровнять швы после их утрамбовки, нужно обмести их метёлкой из растительного материала или пластмассы.
Финальным этапом будет обработка поверхности водоотталкивающим составом, но делать это можно только после полного высыхания клеевого состава.

Правильный монтаж фасадных термопанелей позволит создать идеальное сходство с кирпичной кладкой или другим видом отделочного материала и придаст зданию индивидуальный вид.

В этом ролике показан процесс укладки термопанелей:

А это видео посвящено заполнению швов:

Информация, опубликованная на сайте, носит ознакомительный характер.

Монтаж фасадных термопанелей своими руками – отделка фасада термопанелями

Читайте советы по монтажу термопанелей своими руками. Вы узнаете, как подготовить поверхность, осуществить монтаж термопанелей, сделать расшивку швов.

Источник: fasadoma.ru

Интересные товары:

Монтаж термопанелей

Содержание статьи

1. Общее описание материала
2. Этапы проведения монтажных работ
3. Некоторые аргументы в пользу материала
4. Видео

Когда приходит время выбора материала внешней отделки дома, необходимо хорошо подумать, учитывая положительные и отрицательные качества каждого конкретного варианта. Какие-то материалы подходят для конкретного случая в большей степени, чем другие. Можно применять уже давно известные, а можно использовать современные высокотехнологичные материалы. Выбор стоит делать индивидуально, но, пожалуй, мало кто станет спорить с тем, что некоторые отделочные материалы можно считать универсальными, подходящими в большинстве случаев ввиду своих эксплуатационных качеств. Без сомнений, именно к таким материалам следует отнести клинкерные фасадные термопанели.

Общее описание материала

Клинкерные термопанели являются достаточно современным отделочным материалом, который комбинирует в себе хорошие термовлагоизолирующие свойства и достаточно привлекательный внешний вид. Изготовление этих панелей производится в несколько этапов, в результате чего получается, что клинкерная панель представляет собой слой пенополиуретана определённой толщины с приклеенной к одной его стороне клинкерной плиткой. Конечный результат обладает рядом несомненно положительных свойств и эксплуатационных качеств.

Термовлагоизоляция. При использовании клинкерной термопанели в качестве материала отделки фасада здания нет необходимости в дополнительных слоях изолирующих материалов. Панели сами по себе отлично справляются с этими функциями.
Простота выполнения монтажных работ. Клинкерные термопанели чрезвычайно просто устанавливать, вследствие чего отпадает необходимость в услугах специалистов, а также применения специальной техники.
Привлекательный внешний вид. На современном рынке строительных материалов представлено огромное количество различных вариантов исполнения клинкерных термопанелей. В результате чего становится возможным не только выбрать подходящий цвет плитки, но и её фактуру. Современные термопанели способны с успехом имитировать не только обычную либо глянцевую кирпичную кладку, но и обеспечивать максимальное внешнее сходство с облицовочным камнем.
Лёгкость. Клинкерные термопанели чрезвычайно легки, что в значительной степени упрощает процесс их монтажа. В принципе, данный вид работ вполне под силу будет выполнить одному человеку. Также, следует отметить, что применение этого материала во внешней отделке дома не будет утяжелять всю конструкцию, избавляя от необходимости в проведении работ по дополнительному укреплению фундамента, как это происходит в случае применения натурального камня.

Сочетание прочности и долговечности. Термопанели с клинкерной плиткой, сочетая в себе эти качества, способны выполнять свои функции и радовать взгляды окружающих на протяжении не одного десятка лет, что является ещё одной причиной, по которой на этот материал следует обратить внимание.
Простота в уходе. Здесь подразумевается, что внешний слой данного вида покрытий в случае его загрязнения достаточно просто очищается. А если учитывать, что в результате монтажа этих панелей получается практически монолитная конструкция, то процесс чистки можно проводить, используя при этом струи воды из, например, поливального шланга.
Устойчивость покрытия к образованию грибков.

Этапы проведения монтажных работ

Как и многие из прочих отделочных работ, монтаж термопанелей с клинкерной плиткой следует осуществлять в несколько этапов. При этом стоит оговориться, что они не отличаются особой сложностью и их выполнение может быть осуществлено самостоятельно.

Подготовка. Как и в случае применения любого другого материала, применяемого для отделки фасада дома, монтаж термопанелей следует начинать с подготовки поверхности. Для этого необходимо убрать все выступающие элементы старой отделки, вроде подоконников и различных декоративных элементов.
Как только поверхность будет достаточно выровненной, необходимо провести предварительную разметку. Для этого при помощи отбивочного шнура нужно отметить нижнюю грань будущей отделки. По советам специалистов, эту линию следует отмечать на пару десятков сантиметров ниже уровня расположения пола помещения. Горизонтальность линии необходимо контролировать при помощи строительного уровня. Этому моменту следует уделить особое внимание, потому что даже минимальные перекосы в самом начале укладки панелей, дадут значительную кривизну на финальном этапе этого процесса.
После того, как нижняя линия будет проведена, по ней производится закрепление стартовой направляющей на которую своим нижним краем будет опираться первый ряд термопанелей. Монтаж панелей, к слову говоря, следует осуществлять, начиная с левого угла стены. Каждая следующая панель должна вставляться в пазы предыдущей и фиксироваться при помощи саморезов. Таким образом укладываются все остальные ряды плиток слева направо и снизу вверх. При этом следует отметить, что как бы плотно отдельные плитки не подгонялись друг к другу, неизбежно будут возникать небольшие швы, которые нужно заполнить специальной затиркой. А также нужно упомянуть, что после монтажа каждой отдельной панели могут образовываться небольшие зазоры между ними и стеной, которые необходимо заделать при помощи монтажной пены.

Некоторые аргументы в пользу материала

Справедливости ради стоит оговориться, что термопанели с клинкерной плиткой являются не самым дешёвым материалом, однако это в значительной степени компенсируется тем, что монтаж термопанелей отличается простотой и его осуществление под силу одному человеку. При укладке термопанелей одновременно происходит и тепловлагоизоляция стен строения и их облицовка, что сокращает время проведения работ. Термопанели пригодны для использования на стенах из любого материала и в равной степени уместны, как при наружной отделке нового дома, так и при косметическом обновлении старого. Также необходимо выделить, что внешний вид готового покрытия способен удовлетворить самый требовательный вкус.

Проведение работ по монтажу данного вида фасадного покрытия возможно проводить практически при любой погоде и в любое время года. А также несомненно положительным является факт того, что при монтаже данного вида покрытия не требуется применение никаких специальных инструментов или расходных материалов, а также большого объёма специальных знаний или навыков. Конечно, нельзя сказать, что человек, имеющий смутное представление о назначении шуруповёрта сможет осилить данный процесс, однако, если обладать хотя бы базовым набором умений и навыков, то монтаж термопанелей будет вполне по зубам, ведь в сущности, он мало отличается от собирания пазлов.

Подводя итоги вышесказанного, нужно сказать, что, если в качестве облицовочного материала для дома выбраны термопанели с клинкерной плиткой, то этот материал способен отвечать самому требовательному и взыскательному вкусу. Эти панели в достаточной степени прочны, легки по весу и просты в монтаже и дальнейшем обслуживании. И несмотря на то, что такие термопанели достаточно дороги, конечный результат, бесспорно, способен произвести самое положительное впечатление.

Предлагаем вашему вниманию инструкцию по монтажу термопанелей.

Монтаж термопанелей – инструкция по установке фасадных панелей

Советы по монтажу термопанелей. Этапы установки термопанелей на фасад.

Источник: www.stroitelstvosovety.ru

Интересные товары:

Монтаж термопанелей «Теплахата» своими руками – легко?

Монтаж термопанелей «Теплахата» подходит даже для новичков, которые впервые сталкиваются с подобной задачей. Если вы будете соблюдать все правила и подготовитесь к монтажу как следует, то и процесс, и результат, будут для вас простыми и приятными. Одна из главных особенностей таких термопанелей состоит в максимальной простоте их установки. Панели изготовлены специально таким образом, чтобы даже непрофессионал мог справиться с поставленной задачей при минимальных усилиях.

Несмотря на то, что панели «Теплахата» могут быть приклеены практически на любую поверхность, обязательным условием является первоначальная подготовка такой поверхности. Будь это газобетон, пеноблок или ракушечник, бетон или кирпич, нужно нанести специальную грунтовку, благодаря которой будет повышена адгезия между термопанелью и стеной. Возможно также приклеивание на плоские деревянные, но не бревенчатые, и плитные поверхности типа ЦСП, ОСП и др., при условии отсутствия усадочных явлений и правильной подготовки поверхности перед приклеиванием панелей.

Следующий этап – использование монтажного клея, предусмотренного для приклеивания пенополистирольных плит, пенопласта. Клей должен быть нанесен на тыльную сторону термопанелей в форме замкнутых ячеек шириной клеевой полосы не менее 3 сантиметра. Будьте внимательны – буквально через две-три минуты клей схватится и плита уже будет приклеена к поверхности стены, поэтому укладывать ее нужно очень осторожно и правильно, не «ёрзая» по стене.

Приклеивание плит осуществляется слева направо, снизу-вверх по-рядно, строго соблюдая горизонтальное положение рядов. Принципиально нет различия между вертикальным и горизонтальным расположением панелей в ряду, а также принципом «кирпичная кладка» или «друг над другом». Все зависит от принятого вами дизайнерского решения.

Важно соблюдать горизонтальность установки панелей в ряду, наносить клей в нужном количестве и плотно прижимать фасадную термопанель к стене, учитывая кривизну поверхности и плотность сопряжения соседних панелей.

Угловые панели, с которых обычно начинается монтаж ряда, изготавливаются из рядовых термопанелей путем выборки с тыльной стороны сегмента пенополистирола и сгибания панели на нужный угол. Важно предварительно, до установки на стену, проклеивать сгиб изнутри монтажным клеем для фиксации углового элемента. За прочность декоративно-защитного покрытия можно не переживать — эластичный и прочный слой не лопнет, если температура сгиба будет не ниже 20 градусов Цельсия. Этого можно добиться строительным феном путем локального прогрева внешней стороны сгиба. При работе в летний период обычно не требуется дополнительных действий с нагревом при формировании угловых элементов.

На нашем сайте вы можете скачать заводскую инструкцию по монтажу фасадных панелей «Теплахата» или посмотреть ознакомительный видеоролик про монтаж термопанелей. Для монтажа можно использовать простой набор инструментов, не сложно изготовить монтажный стол и резак для пенополистирола. Мы всегда поможем покупателю советом.

Монтаж фасадных термопанелей: особенности выполнения работ | mastera-fasada.ru

Развитие современных технологий позволяет производителям строительных и отделочных материалов регулярно пополнять свой ассортимент все более новыми материалами. Материалы теперь не только обладают уникальными характеристиками, но и упрощают сам процесс строительных работ.
К числу таких материалов вполне можно отнести фасадные термопанели, изготавливаемые из пенополистирола и клинкерной плитки производства немецкой компании АВС-Klinkergruppe. Рассмотрим свойства и характеристики термопанелей, а так же как происходит монтаж фасадных термопанелей.

Немного о производстве термопанелей

Монтаж термопанелей
Помимо пенополистирола, который служит основанием термопанелей, верхнюю – декоративную часть панелей изготавливают из клинкерных плиток и выбор именно клинкера для этих целей вовсе не случаен.
Среди множества разновидностей керамической плитки, клинкер выделяется особенной прочностью и долговечностью. Для производства клинкера используется только особый вид сланцевой глины, обжигаемой по старинной технологии.
Прочность клинкера можно сравнить с гранитом или мрамором, но в отличие от них, клинкер никогда не дает радиационного фона.
Клинкер – прочный материал
Прочность клинкера оценивается, как М800, при этом коэффициент водопоглощения равен всего 2%, а морозостойкость не менее 300 циклов. Под воздействием влаги и химических веществ клинкер не дает высолов, в отличие от керамического кирпича.
Основа термопанелей изготавливается из пенополистирола плотностью 40 кг/м³. Данный тип относится к трудновозгораемым, но за счет того, что панель имеет защиту в виде клинкера и расшивочного материала, термопанель считается безопасной с точки зрения пожаробезопасности.
Облицовка фасада термопанелями
Облицовка фасада дома термопанелями может быть выполнена панелями толщиной 6 или 10 см. От этого зависит коэффициент сопротивления теплопередачи, то есть здание станет теплее в 2 или в 4 раза.
По утверждению товаропроизводителей, срок службы термопанелей составляет от 50 до 100 лет. При этом производитель клинкерной плитки дает гарантию в 100 лет на то, что цвет клинкера не изменится.

Достоинства термопанелей

Термопанели
Утепление фасада термопанелями имеет целый ряд преимуществ:

Прочность соединения. За счет того, что клинкерная фасадная плитка впрессовывается в основание из пенополистирола при определенной температуре особым замковым способом, между клинкером и пенополистиролом отсутствует клеевой состав.
Каким бы прочным ни был клей, со временем он разрушится, а замковое соединение останется прежним. Каждая плитка имеет с тыльной стороны особый выступ, который сцепляется с основанием и прочно держит плитку.
Вентиляция. Утепление фасадов термопанелями обязательно учитывает сезонные колебания температур и возможность конденсации влаги в точке росы.
При использовании термопанелей точка росы расположена в толще основания из пенополистирола, поэтому конденсации влаги на поверхности термопанелей или на стене не происходит.
Нет мостиков холода. Высокая точность изготовления термопанелей обеспечивает не только простоту монтажа, но и точное совпадение пазо-гребневого соединения.
После окончания монтажа и расшивки швов, все покрытие является единым целым, поэтому мостики холода отсутствуют.
Отсутствие внутренних напряжений. Крепеж фасадных термопанелей с клинкерной плиткой осуществляется через пластиковые направляющие, утопленные вглубь панелей.
Именно поэтому внутри панели нет никаких напряжений, которые могли бы привести к ее деформации и разрушению.

Отделка фасадов термопанелями

Монтаж термопанелей

С полной уверенностью можно говорить о том, что отделка фасадов термопанелями может быть выполнена своими руками. Учитывая, что цена термопанелей достаточно высока, экономия на услугах монтажной бригады позволит существенно сократить стоимость облицовки.
Инструкция по монтажу очень проста и при необходимости может быть дополнена фото и видео материалами, предоставляемыми компаниями-производителями термопанелей.
Использовать термопанели можно для облицовки новых и изношенных фасадов. Главное условие, учитывая очень долгий срок службы панелей, — прочность стен.
Неровность стен не является препятствием для монтажа. При этом нет необходимости производить оштукатуривание.
Рекомендуется в таких случаях выполнить сплошную обрешетку стен, на которую будет монтироваться облицовка. Обрешетка может быть из деревянных реек, или из алюминиевого профиля.
Ввиду того, что самая тяжелая термопанель весит не более 16 кг, облицовка не создаст большой нагрузки на стены, а монтаж может производить один-два человека.

Совет! Хотя производитель и указывает, что монтаж можно производить круглый год, но расшивка швов относится все е к «мокрым» процессам, поэтому желательно монтировать фасадные термопанели своими руками при плюсовой температуре.

Для монтажа потребуется не много инструментов:

шуруповерт;
саморезы;
алмазный диск.

Помимо самих термопанелей потребуется так же приобрести доборные элементы, которые понадобится в те моменты, когда необходимо будет оформить дверные и оконные проемы. Отделка откосов может быть выполнена традиционным способом с помощью штукатурки и покраски, а можно выложить откосы клинкерной плиткой.
Отделка фасада дома термопанелями начинается с выставления нижнего уровня. Для этого понадобится соорудить нижний бортик, на который будет установлен первый ряд термопанелей.
Бортик может быть изготовлен из любого подходящего стройматериала, а так же из монтажной пены, если в дальнейшем планируется облицовка цоколя другими отделочными материалами.
Далее термопанели друг за другом выкладываются, начиная с нижнего ряда, точно совмещаясь друг с другом при помощи пазо-гребневого соединения. Саморезами через пластиковые направляющие панели привинчиваются к основанию. Подгонка панелей по размеру выполняется с помощью резки болгаркой с алмазным диском.
Фасадная затирка
По завершении монтажа панелей для отделки фасадов необходимо произвести расшивку всех швов. Для этого потребуется фасадная затирка. Наиболее подходящая – морозостойкая для наружных работ для широких швов.
Данная операция может производиться при среднесуточной температуре не ниже +5 градусов. На этом облицовка фасадов термопанелями завершается.

Заключение

Безусловно, данный способ получить теплый фасад – один из новейших и только приобретает свою популярность. Тем не менее, только за свою простоту и доступность у него уже имеется множество поклонников.

Фасадные термопанели монтаж своими руками

Поэтапный монтаж фасадных термопанелей самостоятельно

Подготовка и установка термопанелей на любой фасад/цоколь, работа не относящиеся к категории трудоёмких. Однако соблюдение техники монтажа и грамотный подход гарантирует долговечность и надежность облицовочной конструкции(фасадных термопанелей) в целом.
Подготовка поверхности перед установкой термопанелей
Общее состояние и непосредственно основа, из которой состоит поверхность, на которую впоследствии будет производиться монтаж термопанелей, напрямую зависит, какой тип установки будет наиболее приемлемый.

Главные типы установки:

a) Установка с дополнительной обрешеткой.
b) Чистовая установка.

Для каждого из представленных вариантов существует свой тип подготовки поверхности. В случае, когда стены «голый» бетон, кирпичная кладка или другие цельно-блочные конструкции, необходимо проверить геометрию стеновой поверхности. При погрешности кривизны поверхностей не более 25-40мм, производиться стандартное выравнивание стен с использованием шпаклевки, штукатурки с последующим грунтованием. Применение обрешетки необходимо при более высоких погрешностях.

Поверхности с высокой долей проникаемости такие как: пеноблоки, каркасные, газосиликатные, в обязательном порядке должны быть закрыты пароизоляцией с внутренней облицовочной стороны. Кирпичную кладку желательно заблаговременно обработать от образований высолки, подвергнуть обработке гидравлическим фобизатором.

В случае, когда поверхность превышает стандартные нормы искривления, то выравнивание и сам монтаж термопанелей будет производиться с обрешеткой. Это правило, которое не имеет исключений. Такой вариант наиболее энергозатратный, требующий максимального внимания и контроля процесса. Является необходимым. В случае пренебрежения обрешеткой, вся площадь покрытая термопанелями, попросту даст трещину, со всеми вытекающими негативными последствиями. Сам крепеж обрешетки следует выполнять как можно чаще, это будет гарантом надежности всей монтируемой поверхности. Стены из бруса или любой другой каркасной древесины в любом случае необходимо обрешечивать.

Основные требования к поверхностям перед монтажом термических панелей

1. Общая влажность не более 5%.
2. Прочность (вне зависимости от подготовительных работ) должна быть максимальной.
3. Любую черновую поверхность (без монтажа с обрешеткой) следует заранее зачистить.

Разметка и монтаж термопанелей

Как только подготовительный этап окончен необходимо приступать к разметке. Основной линией (линия упора) назначается граница от нижней части стены. Бывают случаи, когда фасад и цоколь визуально четко разграничены. Такие естественные линии следует использовать как линию упора. В случае отсутствия таковых границ линия проводиться согласно плану работ. Профессионалы рекомендуют в любом случае делать отступ от основной нулевой границы не менее 100-150мм запасом. Это дает возможность избежать «мостика холода». По всей линии упора устанавливают главную направляющую, от которой и будет происходить начальный этап установки термопанелей.

Линия упора должна быть максимально прямой. От её правильной геометрии зависит вся последующая установка термопанелей. Каждая стена в зависимости от своей кривизны должна иметь свою линию упора.

Правила установка панелей

• Угловые и радиусные элементы в несколько раз дороже простых. Сэкономить можно просто подгоняя и обрезая панели под определенным градусом наклона или грамотно производить стыковой монтаж термопанелей.
• Полимерные направляющие, в отличие от металлических, упрощают и облегчают весь процесс монтажа.
• Радиусные и фигурные элементы (в случае наличия) необходимо монтировать в первую очередь.
• Гребенки или шовные стыки, должны быть подогнанные с максимальной точностью. Это обеспечит защиту от влаги даже при нестандартной установке панелей.

Когда монтаж производиться с обрешеткой в карманах (расстояние от стены до панели) образуется воздушная подушка. Как правило, она выполняет дополнительную функцию охлаждения. Если это не желательно, то карман следует запенить или заполнить термоватой. В случае, когда строение хорошо отапливается, то грамотные подбор тепловой подушки (наполнителя) полностью исключает вариант, когда в данном пространстве происходит накапливание конденсата.

Примычки термопанелей

Примычками называют те части термопанелей, которые в процессе монтажа упираются в кровлю здания. Требуется провести точечную обрезку. Обрезку лучше всего производить заблаговременно с учетом кривизны прилегания примычек. Надежная фиксация и обработка верхней части примычки влагостойкими материалами, дополнительно повысит износостойкость и длительность эксплуатации. Ведь, как правило именно примычки деградируют в первую очередь.

Монтаж откосов термопанелей и выступов

Откосы (относы) выполняют самым простым способом. Используют угловые крепежные элементы, с помощью их и монтируют все угловые стыки. Нюанс, на который стоит обратить внимание это предварительное утепление оконных и дверных проемов.
Когда фасад выполнен в нестандартном исполнении, то термопанели следует обрезать таким образом, чтобы их обрезы плотно прилегали друг к другу. С такой задачей справиться любой человек, который имел опыт оклейки домашних обоев «встык». В свою очередь неграмотный подрез углов полностью забракует термопанель. Финишную обработку панелей выполняют обыкновенной затиркой стыков и швов.

Расшивание швов термопанелей

Рашивка в обязательном порядке должна производиться в теплое/сухое время, желательно с высокой окружающей температурой. После того как все швы и стыки будут обработаны специализированной затиркой, любая влагала или перепады температуры в процессе ее застывания приведут к печальным последствиям.

Это может быть и отслоение термопанелей и образование вздутий, скосов панелей. Что в сою очередь потребует дополнительной работы по исправлению образовавшегося дефекта. Чтобы оградить обрабатываемую поверхность часто используют обыкновенную клеенку, закрывающую всю или же только обрабатываемую площадь.

Видео монтажа термопанелей своими руками

Можте прочитат статю про плюсы и минусы термопанелей

Создайте свой собственный солнечный тепловой коллектор с плоской панелью: 8 шагов (с изображениями)

1. Используйте точный нож, чтобы разрезать гофрированный пластиковый лист до размеров 22 x 90 дюймов. При продольной резке обязательно прорезайте один канал по всей длине.

2. Разрежьте трубу из АБС-пластика на два отрезка длиной 20,25 дюйма каждый. Убедитесь, что при установке заглушки на любой конец общая длина составляет 22 дюйма. Я выбрал эту ширину, чтобы она поместилась между стропилами крыши моего чердака.

3. Просверлите отверстие 3/4 дюйма сбоку двух крышек из АБС-пластика.Это будет проще, если предварительно просверлить сверло меньшего размера и постепенно увеличивать его размер.

4. Увеличивайте отверстия грубым круглым напильником до тех пор, пока не сможете продеть ниппель. Метчика нужной резьбы у меня не было, поэтому я планировал просто приклеить соски на место.

5. Просверлите полукруглую выемку диаметром 3/4 в конце каждой трубки из АБС-пластика. Проще всего зажать их в тисках встык. В качестве альтернативы вы можете просверлить это отверстие в трубке из АБС-пластика перед тем, как разрезать ее, а затем просто прорезать центр отверстия, чтобы сделать надрезы.Эти выемки подходят вокруг конца соски, когда крышки ABS на месте.

6. Используя настольную пилу с упором, осторожно проделайте паз по всей длине каждой трубки из АБС-пластика. Полученное поперечное сечение должно иметь вид буквы «С». Трубка из АБС-пластика имеет тенденцию сжиматься во время резки, так что, когда вы закончите, ширина паза не будет такой же ширины, как ширина вашего пильного диска. Пропустите каждую трубу через пилу второй раз, чтобы срезать рез и получить одинаковую ширину.

7. Повторите процесс прорезания пазов с крышками из АБС-пластика, помня, в каком направлении вы хотите, чтобы ниппели указывали, когда панель полностью собрана.

8. Выполните сухую сборку, собрав трубки, крышки и ниппели из АБС-пластика. Возможно, вам придется немного вырезать выемку, чтобы прорезь в трубке совпала с прорезью в крышке.

9. Повторите установку всухую на конце гофрированного пластикового листа. Разделите АБС по мере необходимости, чтобы везде было удобно.

10. После того, как все хорошо подогнано, повторите сборку, нанося силиконовый клей на все сопрягаемые поверхности перед сборкой и нанося полоску силикона на все швы после сборки.

11. Повторите то же самое для другого конца гофрированного пластика.

12. Дать высохнуть не менее 24 часов.

13. После высыхания разрежьте садовый шланг пополам и прижмите обрезанные концы к ниппелям.

14. Наполните панель водой (просто подсоедините садовый шланг к крану в вашем доме) и проверьте на утечки.

15. Если есть утечки, слейте воду из панели, тщательно высушите область вокруг утечки и заклейте большим количеством силиконового клея, оставив для высыхания еще 24 часа.

16. Если вы хотите позже рассчитать эффективность вашего коллектора, вам необходимо знать его объем. Это хорошее время, чтобы слить его в ведро и измерить объем (включая шланги). В моем было 7,2 литра.

17. После устранения утечек покрасьте поверхность коллектора в черный цвет и поставьте где-нибудь для просушки.

Строительство солнечного коллектора своими руками 101

Что мне нужно, чтобы проложить траншею для моего коллектора и что нужно быть в канале?

Копаете ли вы просто вниз на 8 дюймов и используйте гликоль для защиты от замерзания, или вы планируете копайте ниже линии заморозков, вы должны тщательно обдумать, что закапывать.Как только он будет похоронен, вы не захотите снова его выкопать!

Один подросток и один взрослый вырыл и засыпал эту траншею глубиной 8 дюймов и 100 футов вручную за один уик-энд.

Вот список того, что входит в 4-дюймовую канализационную трубу из ПВХ. трубопровода:

– 2 ряда 1/2 “Pex-Al-Pex (обернутые изоляцией)
– 6 ниток провода динамика 22 калибра (5 для сращивания проводных термометров) и 1 для датчика дифференциального регулятора)
– 1 прядь электропровода (я поставил наружную электрическую розетку на одну панельных столбов, которые были пригодится на этапе строительства)
– 1 кабель коаксиального кабеля LMR 400 (ничего общего с солнечной батареей, но я Радиолюбитель, и это была отличная возможность получить еще одну серию коаксиального кабеля. обратно в лес).

Если бы мне пришлось делать это снова, я бы поставил 3/4 дюйма pex для лучшего потока.

Как установить термометры для контроля температуры в различных баллы в моей системе?

Независимо от типа солнечной коллекторы, которые мы строим, нам всем нужны датчики температуры, чтобы контролировать, насколько хорошо они работают. Имея несколько датчиков на пути движения вашей жидкости / по воздушному маршруту, вы можете точно определить эффективность работы вашего сборщика (ов), как сколько тепла вы теряете на выходе из коллектора и насколько хорошо ваше тепло передаточная катушка работает.Изолируя производительность коллектора без других влияний мы можем гораздо лучше сравнить, насколько хорошо разные конструкции коллектора работают, а также точно определяют эффекты любых изменений, которые мы вносим в наши системы. Вдобавок ко всему это очень круто и очень весело показать своим друзьям все бесплатное тепло, которое вы улавливаете!

Вот дисплей у меня вдоль моего стола, чтобы я мог контролировать несколько точек температуры в моей системе кратко:

Я рассматривает возможность создания рамы для размещения дисплеев.

Было необычно пасмурно. почти всю неделю, поэтому показания ниже нормы. Чтение белые термометры слева направо:

1. Температура резервуара (200 галлон) уже выросла с 66 до 81,5 по состоянию на 10:46.

2. (термометр в форме яйца) жидкость вход в первый коллектор 8 ‘X 8’ составляет 81,3 (минимальные потери при проезде через 100 футов)

3. Жидкость, выходящая из первого коллектора / входящая в коллектор pex 92,3

4.Жидкость, выходящая из коллектора pex, составляет 121,1

5. Внутренний pex температура коллектора> 160.

Итак, мой общий рост температуры с два коллектора вместе взятых составляет около 40 градусов.

Установка датчиков температуры это просто. Поскольку большинство отслеживаемых нами точек находятся на большом расстоянии, мы должны удлинить провод от градусника до датчика. Пока может возникнуть соблазн приобрести беспроводные термометры, я рекомендую использовать проводные маршрут. Вы не захотите выходить в разгар зимы, чтобы переодеться батареи.Кроме того, вы захотите контролировать несколько точек и беспроводной термометры могут мешать друг другу.

Любой недорогой проводной термометр будет работать. Есть много на выбор до 10 долларов. Они доступны в Target, Walmart, Home Depot и т. д. Вы также можете заказать их онлайн здесь: http://www.partshelf.com/wired-indoor-outdoor-thermometer.html

Вот шаги для установки ваши датчики температуры:

1. Проведите провод, такой как провод динамика 22 калибра, от места вашего дисплея до места, где вы планируете прикрепить датчик.Если вам нужно много проволоки, с небольшим количеством очков вы можете найти 1000 фут-роллов онлайн по цене от 40 до 60 долларов.

I в мой 100-футовый заглубленный 4-дюймовый канализационный канал из ПВХ включал шесть прядей проволоки.

2. Покупка ваши наружные проводные термометры.

3. Обрежьте провод. от градусника до датчика:

5. Полоса концы:

6. Повторите обработать проводом динамика и скрутить концы вместе:

7.Если ты действительно предпочел бы не паять, вы всегда можете просто накрутить гайки для проводов и перейти к шаг 10. В противном случае держите пайку утюгом по проводу, чтобы он стал достаточно горячим, чтобы принять припой. Если ты никогда не припаял провод раньше, не волнуйтесь, это просто.

8. Коснитесь своего припаяйте к проводу, а не к кончику утюга. Эти провода маленькие, нагреваются быстро и очень легко паяются. На провод потечет припой:

9.Обернуть изолента:

10. Принять решение место, которое вы хотите контролировать, снимите изоляцию и заклейте датчик на трубе с изолентой:

11. Крышка с изоляцию и обмотайте изоляцию изолентой, чтобы скрепить ее:

12. Повторите шаги 5 – 9, чтобы подключить конец провода датчика к другому концу провода динамика.

Какой простой и недорогой способ убедиться, что моя система никогда не нагнетает давление?

Если установить система обратного слива, при которой вода стекает прямо обратно в теплообменник. резервуар для хранения, который не является воздухонепроницаемым (большинство из них нет), ваша система никогда не будет создавайте давление, и вам не о чем беспокоиться.На с другой стороны, если у вас есть система, в которой используется теплообменник, и не место для жидкости расширяться при нагревании, будут некоторые повышение давления.

Вы легко можете приспособиться к этому двумя способами. Самый обычный подход – использовать расширительный бачок. Я начал с одного такого:

Единственная беда с расширительным баком то, что я не мог видеть или контролировать свой расход и что происходило с моей системой. В качестве альтернативы я придумал это подход; который стоит столько же, сколько старая банка для чая со льдом, гарантирует, что ваша система никогда не будет повышать давление и, как дополнительное преимущество, удаляет воздух, который может найти свой путь в вашу систему:

Здесь pex трубка, питающая насос (за сосудом), откачивает воду из емкости.Жидкость возвращается после того, как он прошел через змеевик в резервуаре для хранения тепла, опорожняется обратно в банку. Важно, чтобы оба конца Pex оставались внизу. уровень воды или часть вашей жидкости может вытечь обратно и перетечь через банку когда насос отключается. Моя банка находится примерно в самой низкой точке в системе, но работает нормально.

Мониторинг ваша скорость потока проста. Пока ваш насос работает, просто потяните за возвратный трубку pex из банки и время, необходимое для наполнения небольшого стакана.

Я использовал этот подход с августа 2009 года, и он работает нормально. Я слежу от объема в банке, который колеблется в зависимости от температуры, но редко требует долива.

Сделай сам – Установочные пакеты лучистого тепла Сделай сам

Сделай сам – Сделай сам – с установочными пакетами Radiantec

УСТАНОВОЧНЫЕ ПАКЕТЫ RADIANTEC позволяют
«РАЗУМНО КОМПЕТЕНТНО СДЕЛАТЬ САМ [сделай сам]»
пользоваться преимуществами РАДИАЦИОННОГО ТЕПЛА по РАЗУМНОЙ СТОИМОСТИ.

Это то, что вы можете СДЕЛАТЬ САМ (Сделай сам) СВОИМИ СОБСТВЕННЫМИ ИНСТРУМЕНТАМИ и СОБСТВЕННЫМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла – один из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СЛУЧАЙ ДОБАВИТ В ВАШ ДОМ.

Новый уровень комфорта и эффективности . Комфорт – это всегда приятно, а энергоэффективность становится все более важной с каждым днем.
Здоровье значительно улучшилось .Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы продувают весь дом грязью, пылью, микробами, вирусами, аллергенами и перхотью домашних животных всю зиму. Легко понять, почему люди обычно болеют зимой. Дизайн вашей системы отопления имеет очень большое значение .
Положительный вклад в охрану окружающей среды . Вы можете сделать что-то напрямую, своими руками, чтобы сделать мир лучше для следующего поколения.
Ценная энергетическая система за небольшую часть стоимости, которую приходится платить другим. Покупайте напрямую у производителя, без посредников. Вы будете контролировать проект от начала до конца.
Последние достижения в области энергоэффективных технологий.
Повышенная стоимость вашего дома при перепродаже.
Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
Повышенная гордость за свой дом и за себя.
Щелкните здесь, чтобы получить дополнительную информацию о преимуществах лучистого тепла.

СЛИШКОМ МНОГО ЛЮДЕЙ СЛЫШАЛИ, ЧТО ИЗЛУЧАЕМОЕ ТЕПЛО ЯВЛЯЕТСЯ ПРЕВОСХОДНЫМ ИЗДЕЛИЕМ

, НЕ ДОСТУПНЫМ ДЛЯ БОЛЬШИНСТВА.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ИСТИННЫМ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к своему дому примерно за половину стоимости .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнить работу быстрее и с меньшими затратами.

ЗДЕСЬ КАК НАЧАТЬ!

С ИЗЛУЧЕНИЕМ ВЫ МОЖЕТЕ ДЕЛАТЬ МНОГОЕ!

утеплить полы снизу нагреть свои потолки обогреть свои стены

Некоторые люди просто обогревают небольшую площадь, например, ванную комнату или небольшую пристройку.
Другие люди обогревают весь дом. Это твой выбор.

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Если у вас есть место для нескольких солнечных коллекторов, вы можете получить налоговые льготы и снизить счета за электроэнергию. Не стесняйтесь просматривать остальную часть нашего сайта для получения дополнительной информации. Посмотрите на множество доступных вам вариантов.

Технические специалисты Radiantec всегда готовы помочь.

Солнечные батареи в магазинах, но установка не для новичков

Майкл Зипп строил вещи всю свою жизнь, поэтому, когда его жена Карен решила, что они должны внести свой вклад в защиту окружающей среды и установить солнечные батареи в своем доме в Халеторпе, он сразу же подумал о том, чтобы самому забраться на крышу.

Но после некоторого исследования он решил, что не стоит. И по мере того, как крупные розничные торговцы начинают продвигать идею самостоятельного использования солнечной энергии, некоторые эксперты говорят, что домовладельцам, ориентированным на экологию, как правило, тоже не стоит подниматься по лестнице – даже если это означает, что за установку нужно платить больше.

Солнечные панели поступят в продажу в начале декабря в магазинах Lowe’s в Калифорнии, и в этом году сеть планирует разместить их в других штатах. Home Depot уже продает их в Интернете. Хотя многие в отрасли поддерживают переход солнечной энергии в мейнстрим, есть некоторые опасения: речь идет о электроэнергии, а также о куче документов для получения разрешений и государственных субсидий.

И Майкл Зипп сказал: «Каждая панель стоит 1000 долларов; что, если вы уроните одну? А что, если крыша протечет?»

Магазины товаров для дома стремятся извлечь выгоду из все более модной формы альтернативной энергии за счет сокращения затрат на установку, которые составляют около трети от общей суммы счета.

Солнечная энергия становится все более популярной. Межгосударственный совет по возобновляемым источникам энергии сообщил, что мощность солнечной энергетики в США выросла на 63 процента в 2008 году, что в три раза превышает рост в 2005 году.По оценкам Ассоциации производителей солнечной энергии, около 250 000 домов в США вырабатывают солнечную энергию. И половина людей, недавно опрошенных группой, сказали, что думают о солнечной энергии для дома или бизнеса.

Эбби Бьюфорд, пресс-секретарь Lowe, не стала комментировать продажи панелей DIY, но сказала, что чиновники достаточно воодушевлены, чтобы добавить их в другие магазины в этом году. Панели производятся Akeena Solar Inc. и стоят 893 доллара за штуку, не считая соединительных деталей.

Барри Синнамон, президент и главный исполнительный директор Akeena, сказал, что чиновники пытались облегчить жизнь рабочих, когда они спроектировали панели, включающие больше деталей, в том числе микроинвертор, который преобразует солнечную электроэнергию в тот же тип, который используется в электросети. компании.Они поняли, что устройства достаточно просты для использования другими.

Он сказал, что многие потребители, ищущие энергоэффективности, уже покупают изоляцию, компактные люминесцентные лампы, водонагреватели и другое оборудование в Lowe’s. “Почему не солнечные батареи?”

Cinnamon признает, что панели требуют навыков для правильной установки. Он установил 30 панелей в своем доме площадью 4000 квадратных футов, но нанял электрика, чтобы подключить их к электросети, что требуется по закону в Мэриленде.Его счет вырос с 400 до 12 долларов в месяц.

«Самое главное, что солнечные панели больше не должны быть многомиллиардными инвестициями», – сказал он. «Вы можете поставить одну панель, а затем две и добавить еще две в следующем месяце или году».

Одна панель в Калифорнии окупится менее чем за шесть лет без каких-либо государственных субсидий и обеспечит мощность, достаточную для телевизора с плоским экраном, сказал он. Когда телевизор не включен, мощность может быть возвращена в энергосистему в качестве кредита.

Тем не менее, не все готовы к панелям своими руками. Представитель Home Depot Стивен Холмс сказал, что большинство клиентов по-прежнему хотят нанять профессионала.

Так обстоит дело во всем штате, – сказала Девон Додсон, директор по законодательным вопросам Управления энергетики Мэриленда. Агентство предлагает гранты в размере до 10 000 долларов на солнечные электростанции, помимо 30-процентной налоговой льготы.

Согласно отчетам, за финансовый год, начавшийся в июле, заявки подали 662 человека, и лишь небольшая часть занимается установкой самостоятельно.

Додсон призывает потребителей «поговорить с местным коммунальным предприятием и проконсультироваться с подрядчиком, прежде чем идти по этому пути. Мы говорим о значительном электрическом вводе в ваш дом, с которым обычные люди не могут справиться сами».

Специалисты Zipps, нанятые в Aurora Energy в Колумбии, говорят, что они понимают, что люди хотят экономить. Исаак Опалински, менеджер по продажам компании, сказал, что это главное преимущество солнечной энергии. Он лично установил две солнечные тепловые панели в своем доме в Пасадене; он ожидает, что они нагреют 80 процентов его воды.

Но даже у него были друзья, которые помогали ему на крыше, и, согласно закону, нанял электрика, чтобы он закончил работу.

«Это признак зрелости отрасли: любой может пойти в Lowe’s и купить панель», – сказал он. «Это огромный шаг вперед для отрасли, который делает солнечную энергию более популярной. В то же время людям нужно действовать осторожно».

При оценке монтажной компании нет конкретных лицензий на использование солнечной энергии, но независимая группа, Североамериканский совет сертифицированных специалистов по энергетике, имеет добровольную национальную программу сертификации.

Должностные лица «Авроры» предлагают проверить, сколько времени подрядчик занимается бизнесом, и попросить рекомендации.

Институт экологического строительства в Джессапе предлагает курсы, посвященные основам работы. Дэвид Вулли-Уилсон, исполнительный директор института, сказал, что никто не спрашивал о выполнении этой работы сам, и добавил, что он выскажет свои опасения, если они это сделают. Начнем с того, что не каждый дом подходит для использования солнечной энергии.

«Некоторые из них вполне подходят, а некоторые не должны беспокоить», – сказал он.«Речь идет не только о падении с крыши или поражении электрическим током. Если вы не знаете, что делаете, вы можете потратить все эти деньги и не иметь права на субсидию или не получить представление, потому что у вас слишком много тени . ”

Zipps заявляют, что их панели превзошли ожидания. По словам Авроры, они потратили 43 800 долларов, что выше среднего показателя в 20-30 тысяч долларов. С их грантами и налоговыми льготами на общую сумму около 18000 долларов и тысячами от продажи электроэнергии обратно Baltimore Gas and Electric Co., по их оценкам, система окупится менее чем за десять лет.

Расходы в летние месяцы были самыми высокими, потому что в семье есть бассейн, джакузи и кондиционер. Августовский счет составил 39 долларов по сравнению с 240 долларами годом ранее. Декабрьский счет составлял 79 долларов, но большая часть из них приходилась на отопительный газ.

Всего с момента начала эксплуатации панелей в апреле 2008 года они произвели почти 10 000 киловатт-часов электроэнергии, или в среднем около 500 в месяц (средний домовладелец использует около 1000).Они также удержали в воздухе 163 000 фунтов углекислого газа (количество, полученное при сжигании более 51 000 галлонов бензина).

«Я сделала это ради окружающей среды», – сказала Карен Зипп. «Мы должны перестать получать так много энергии из других стран и грязных источников. Но я также очень доволен нашими счетами. Я верующий».

Урок 4: Установка солнечных водонагревательных систем

Введение

Сказать, что при установке солнечных водонагревательных систем существует множество переменных, было бы преуменьшением.Как вы узнали в Уроке 3, существует несколько различных типов систем, и используемые компоненты будут отличаться от производителя к производителю. Каждый дом немного отличается, и для того, чтобы подвести водопровод от коллекторов к резервуару для хранения, может потребоваться удаление штукатурки или листового камня, которые затем необходимо заменить. Вы можете столкнуться со строительством лотка для трубы, по которому будет проложен трубопровод.

В этом уроке мы сосредоточимся на установке базовой солнечной водонагревательной системы замкнутого цикла.По ссылкам ниже можно подробнее узнать об установке системы. Перед фактической установкой солнечной системы необходимо провести обследование участка, чтобы ответить на такие вопросы, как:

Может ли крыша выдержать статическую нагрузку солнечных коллекторов и постоянную нагрузку монтажной бригады?
Правильно ли ориентирована крыша с достаточным количеством незатененных участков и поверхностей, которые не нужно будет заменять в ближайшем будущем?
Можно ли безопасно выполнить кровельные работы?
Есть ли в здании место для накопительного бака и связанного с ним оборудования?
Можно ли проложить водопроводные линии между резервуаром для хранения и коллекторами без значительных усилий по модернизации?

Для быстрого обзора некоторых компонентов солнечного нагрева воды и их взаимосвязи, см. Gly-Mod-WB-SND (используется с разрешения AAA Solar Supply, 2021 Zearing NW, Albuquerque, NM 87104).Для просмотра видео вам понадобится плагин Flash Player 5 или 6.

Если у вас компьютер Mac, перейдите на веб-сайт AAA Solar Supplys по адресу: www.aaasolar.com/video/#menu, чтобы загрузить версию для Mac.

AAA Solar Supply также предоставила разрешение на использование своего видео GlycolModule [Windows Media 16.4MB], в котором показаны компоненты и сборка солнечной водонагревательной системы с антифризом, а также способы пайки медных труб и фитингов. Для просмотра видео вам понадобится Windows Media Player.Если у вас нет проигрывателя Windows Media, вы можете просмотреть видео с помощью Real Player или Quick Time Player на веб-сайте AAA Solar Supplys по адресу: www.aaasolar.com/video/#menu.

Центр солнечной энергии Флориды (FSEC), Университет Центральной Флориды, 12443 Research Parkway, Orlando, FL 32826, и Solar Rating and Certification Corporation (SRCC), c / o FSEC, 1679 Clearlake Road, Cocoa, FL 32922, предоставили разрешение на использование своих материалов при установке солнечных водонагревательных систем.

Раздел 3 Руководства по проектированию, установке, ремонту и техническому обслуживанию солнечных водонагревателей и бассейнов, выпущенный FSEC, охватывает этапы установки солнечной водонагревательной системы без отдельного солнечного накопителя.См. Также FSECs SDHW System Installation.pdf [внутренняя ссылка], где представлены изображения, дополняющие текстовый файл главы 3.

В отличие от солнечных водонагревательных систем, установленных во Флориде, системы, установленные в Пенсильвании, должны быть защищены от замерзания. Это означает, что система с защитой от замерзания будет включать теплообменник, нетоксичный жидкий теплоноситель, расширительный бак и, в зависимости от установленной системы, может потребоваться другой циркуляционный насос.

AAA Solar Supplys информация о заполнении гликолевой системы [PDF / 14KB] содержит практическую информацию, которая вам понадобится для установки систем в Пенсильвании.

В начало

Этапы установки

Основные шаги по установке замкнутой солнечной системы водяного отопления:

Установите солнечные коллекторы на крышу
Установите резервуар для хранения солнечной энергии и теплообменник рядом с обычным водонагревателем
Установите трубопровод и насос для гликолевого контура
Установить водяной трубопровод
Установить органы управления
Заполнить систему
Изолируйте трубопроводы воды и гликоля

На этой схеме показаны компоненты солнечной водонагревательной системы.

Шаг 1: Установите солнечные коллекторы на крышу

При установке коллекторов делайте как можно меньше проходов через крышу. В некоторых случаях коллекторы могут быть установлены на крыше, а трубопровод проходит через вертикальную стену, а не через крышу. Заделайте все проемы в крыше силиконовым герметиком. Разные производители поставляют немного разное оборудование для крепления коллекторов на крыше.Тщательно следуйте инструкциям производителя.

Найдите стропила, к которым вы будете прикреплять коллекторы. Возможно, вам удастся сделать это с помощью прибора для поиска гвоздей, или вам, возможно, придется зайти в чердак и просверлить небольшое отверстие рядом с балкой, чтобы найти его. Просверлите отверстие, а затем выведите из него небольшой провод, чтобы найти его снаружи. Не забудьте закрыть отверстие силиконовым герметиком.

Стропила обычно имеют длину 16 или 24 дюйма от центра к центру.Если вы не можете прикрепить крепеж коллектора к самому стропилам, необходимо установить гаечный ключ между стропилами и смонтировать крепеж коллектора на шпале. Не полагайтесь на обшивку крыши для поддержки солнечных коллекторов. Убедитесь, что монтажное оборудование коллектора надежно прикреплено к элементам каркаса.

Используйте гидроизоляцию, рекомендованную изготовителями, вокруг труб, проходящих через крышу, или используйте гидроизоляцию труб.Установите оклад с герметиком для крыши, чтобы убедиться, что он не протекает.

Если вы используете пропотевшую медную сантехническую арматуру, защитите крышу от факела огнестойким ковриком.

Не забудьте установить вентиляционное отверстие в верхней части коллектора.

В начало

Шаг 2: Установите накопительный бак и теплообменник рядом с обычным водонагревателем.
Поместите солнечный накопительный бак рядом с обычным водонагревателем.Если теплообменник находится внутри резервуара для хранения, убедитесь, что соединения контура гликоля с теплообменником, а также соединения холодной и горячей воды доступны. Если теплообменник находится вне резервуара для хранения, вполне вероятно, что он поддерживается водопроводом. Установите штуцеры на патрубках накопительного бака и теплообменника, чтобы не пришлось разрезать трубопровод, если когда-либо потребуется замена бака или теплообменника.

Солнечные водонагревательные системы используют как прямое, так и рассеянное солнечное излучение.Несмотря на более холодный северный климат, Пенсильвания по-прежнему предлагает адекватные солнечные ресурсы. Обычно, если место установки не затемнено с 9 до 15 часов. и выходит на юг, это хороший кандидат на установку солнечной водонагревательной системы.

Этап 3: Установите трубопровод и насос для гликольного контура

В большинстве систем длина трубопровода для гликолевого контура не превышает 2,5 мм. Соберите всю гликолевую петлю без припоя, чтобы вы могли быть уверены, что вся петля будет соединена вместе, а затем припаяйте всю петлю.Обязательно установите штуцеры на насос, поэтому, если он когда-либо понадобится заменить, его можно будет заменить, не разрезая трубопровод.

Насос должен быть установлен в самой нижней части гликолевого контура. Выход насоса подсоединен к трубопроводу, ведущему к солнечным коллекторам на крыше. На выходе из насоса должен быть установлен обратный клапан, чтобы при выключении насоса гликоль не протекал в обратном направлении по контуру. Необходимо установить расширительный бак и манометр для контроля давления в контуре гликоля.В гликолевом контуре должен быть установлен предохранительный клапан. Выход клапана сброса давления должен быть направлен в канализацию. Этот предохранительный клапан должен быть предохранительным клапаном котла, а рабочее давление не должно превышать 30 фунтов на квадратный дюйм. Дополнительное оборудование:

Для управления потоком в контуре может быть установлен шаровой кран или устройство настройки контура
Расходомер также может быть установлен в контуре гликоля
Термометры на входе и выходе теплообменника помогут контролировать работу системы

В начало

Шаг 4: Установите водопровод
Подключите энергию холодной воды в доме к входу солнечного резервуара, а выход солнечного резервуара – к входу обычного водонагревателя.Установите клапаны и штуцеры на входах и выходах резервуаров. Если теплообменник находится вне резервуара для хранения солнечной энергии, вы можете выбрать использование контура естественной конвекции между теплообменником и резервуаром для хранения солнечной энергии, или вы можете установить насос для нагнетания воды через теплообменник и резервуар. Если вы решите использовать естественную конвекцию, вам следует использовать большую трубу – по крайней мере, 1–1 / 4 дюйма из меди – для обеспечения надлежащего потока через теплообменник. Если вы решите установить насос для проталкивания воды через теплообменник, вы можно использовать -дюймовую медную трубу.

Шаг 5: Установите элементы управления
Дифференциальный контроллер должен быть установлен для определения разницы температур между водой в нижней части солнечного резервуара и гликолем в верхней части солнечных коллекторов. Датчики могут быть прикреплены к трубам с помощью хомутов.

Есть несколько дополнительных дополнений к этой части системы, которые, добавляя дополнительные затраты, сделают систему более удобной и, возможно, безопасной.Дополнительное оборудование включает:

Перепускной клапан
Темперирующий клапан
Петля радиатора высокотемпературная

Байпасный клапан : проложите трубу между входной трубой для воды и трубой, выходящей из обычного водонагревателя. Установите в эту трубу клапан (перепускной клапан). Когда этот клапан закрыт, а клапаны на входе и выходе обычного водонагревателя открыты, вода будет течь из солнечного накопителя в обычный водонагреватель (нормальная работа).Если клапаны на входе водопровода и выходе водопровода из обычного водонагревателя закрыты, а байпасный клапан открыт, вода будет течь из солнечного резервуара через обычный водонагреватель. Этот байпасный режим можно использовать летом, когда температура воды высока, а обычный водонагреватель можно полностью отключить.

Температурный клапан : Во избежание перегрева из солнечного резервуара можно установить регулирующий клапан после обычного водонагревателя.Клапан темперирования добавляет холодную воду в горячую, чтобы контролировать температуру и исключить риск ожога.

Высокотемпературный контур радиатора : В системе могут быть установлены радиатор, насос и элементы управления для сброса энергии в случае, если контур гликоля станет слишком горячим. Это дополнение к системе может защитить систему от перегрева, если в летнее время в течение нескольких дней не используется горячая вода.

Пример контура отвода тепла с использованием радиатора .

Эксплуатация

Солнечный коллектор нагревает резервуар для хранения солнечной энергии через нижний змеевик в резервуаре.
Контур отвода тепла отводит избыточное тепло, когда температура бака (TT) превышает расчетный предел.

Источник: www.thermomax.com/Heat_Rejection.htm

В начало

Шаг 6: Заполните систему
Проверьте герметичность гликолевого контура, заполнив гликолевый контур водой.Циркуляционный насос, вероятно, будет слишком мал для заполнения системы, поэтому вам понадобится насос для заполнения, который может обеспечить давление, достаточное для подъема воды (и гликоля) до верхней части солнечных коллекторов. Буровой насос успешно использовался для заполнения солнечных водонагревательных систем. Чтобы проверить систему на утечки, убедившись, что в контуре гликоля нет воздуха, создайте избыточное давление в контуре гликоля до удвоенного рабочего давления (максимум 30 фунтов на квадратный дюйм и ниже номинального значения предохранительного клапана) и дайте системе постоять в течение восьми часов. .Если давление в контуре упало, у вас есть утечка, которую необходимо найти и устранить. Если давление сохраняется, заполните систему 50-процентной смесью пропиленгликоля и 50-процентной воды и создайте в контуре давление не более 15 фунтов на квадратный дюйм.

В начало

Шаг 7: Изолируйте линии воды и гликоля
После проверки системы на герметичность тщательно изолируйте все линии гликоля и воды.Водопроводные трубы могут быть изолированы стандартной изоляцией из пенопласта. Гликолевые трубопроводы и внешние теплообменники должны быть изолированы стекловолоконной трубной изоляцией. На стыках изоляции водопровода можно использовать клейкую ленту, а также использовать соединительную ленту, которая поставляется с изоляцией труб из стекловолокна. Изоляцию, подверженную воздействию солнечных лучей, можно защитить пленкой или стойкой к ультрафиолетовому излучению краской. Стекловолоконная изоляция, используемая снаружи, должна быть защищена изоляционными покрытиями из ПВХ.

Приложение 6 к Руководству по солнечному отоплению воды и бассейнов FSEC (Приложение.pdf) предоставляет обширный список инструментов, необходимых для установки, обслуживания и ремонта солнечных водонагревательных систем.

Информация по поиску и устранению неисправностей, представленная в Руководстве по солнечному водонагреванию и нагреву воды FSEC [PDF / 266KB], предлагает методы диагностики и устранения проблем в установках солнечных водонагревательных систем.

Два полезных источника от SRCC, которые предоставляют ценную информацию по установке солнечной водонагревательной системы: Солнечные водонагревательные системы OG-300 – Руководство по установке и обучающее видео для проверки солнечных водонагревательных систем (сегменты Внешний осмотр и Внутренний осмотр в рамках этот видеообзор установки системы с точки зрения инспектора).Вам понадобится Quick Time 7 для просмотра сегментов. Вы можете выбрать версию большого, среднего или малого формата в зависимости от скорости вашего соединения (используйте меньшую версию для более медленных скоростей соединения). Стенограммы этих сегментов доступны по следующим ссылкам:

Вопросы

Какие пять важных характеристик здания необходимо оценить во время первоначального обследования участка?
Каковы три распространенных метода установки зажимов крепления коллектора?
Где должен быть стопорный винт при установке монтажного зажима в стропило и почему?
Зачем нужен компрессионный блок при установке монтажной скобы между стропилами?
Для одноэтажного здания, как можно разместить коллекторы на крыше и сколько людей требуется для этого?
Каким образом можно установить солнечные коллекторы на крышу двух- и более-этажного дома, хотя это и не указано в материалах, представленных в этом уроке?
Почему следует проявлять осторожность при подъеме черепицы, чтобы можно было установить медные выступы для водопровода?
Какую функцию выполняет мигающий колпачок?
Почему перед пайкой методом пота необходимо очистить и обработать флюсом обе поверхности медных труб и фитингов?
Почему необходимо установить трубопроводы коллектора так, чтобы их можно было опорожнить?
Что может произойти, если установить клапан сброса температуры / давления рядом с выпускным отверстием коллектора?
Почему автоматический воздушный клапан должен быть установлен в вертикальном положении?
Где лучше всего установить датчики дифференциальных регуляторов?
Какова основная причина прокладки труб из мягкой меди между накопительным баком и входом и выходом коллектора?
Зачем устанавливать обратный клапан в солнечной водонагревательной системе?
В солнечной водонагревательной системе с защитой от замерзания, как заполнить систему жидким теплоносителем и когда лучше всего выполнить эту задачу?
Зачем нужен расширительный бак в солнечной системе водяного отопления с защитой от замерзания?
Почему следует устанавливать байпасную линию и шаровые краны между накопительным баком солнечной энергии и обычным водонагревателем для горячей воды для бытового потребления?
Почему важно заполнить солнечную водонагревательную систему и создать давление в ней перед установкой изоляции на водопроводных линиях?
Как защитить изоляцию от ультрафиолетового излучения после установки изоляции труб на наружных водопроводных линиях?
Какие печатные материалы следует оставить в здании после включения солнечного водонагревателя и проведения осмотра хозяином дома?

В начало

ответов

Защита от перегрева для солнечных коллекторов | | Теплый пол своими руками

В долгие жаркие летние дни солнечная система водяного отопления вырабатывает огромное количество тепла.В то же время спрос на горячую воду часто находится на самом низком уровне. Комбинация этих двух факторов представляет собой состояние, обычно называемое «стагнацией».

Обычно застой происходит, когда солнечный накопительный бак нагревается до максимальной температуры в начале дня; движение через солнечный коллектор прекращается, и жидкость в системе остается под солнцем, становясь все горячее и горячее. Результатом являются условия высокого давления и высокой температуры, которые могут со временем повредить систему, подвергая ее экстремальному расширению и сжатию.Кроме того, когда антифриз перегревается каждый день в течение нескольких недель, он имеет тенденцию разрушаться и становиться кислым, тем самым превращаясь в коррозионное вещество, которое циркулирует по вашей системе, медленно повреждая его компоненты.

Чтобы предотвратить это, требуется какой-либо метод защиты от перегрева в тех случаях, когда мощности горячей воды просто больше, чем вам нужно. Решения охватывают весь спектр от простых и дешевых, но (возможно) громоздких до полностью автоматизированных, но немного дорогих.

В основной, но (возможно) неуклюжей категории мы предлагаем:

Закройте свои панели

В зависимости от того, насколько доступны ваши плоские панели, вы можете покрыть все или некоторые из ваших панелей предварительно нарезанными листами фанеры. Очевидно, это проще всего сделать при установке на земле или на плоской крыше. Фанеру нужно не только обрезать, чтобы она точно соответствовала панели, но и как-то прикрепить к ней, чтобы ветер не унес ее или не повредил панель.

Другой вариант (особенно в случае солнечных коллекторов с вакуумной трубкой ) – изготовить индивидуальный затененный экран (или брезент), который плотно прилегает к плоским панелям или массиву трубок.

Этот подход может быть далеко не неудобным, если «брезент» не из тех синих или коричневых полиэтиленовых брезентов, которые вы можете найти в хозяйственном магазине. С полиэтиленовым брезентом вы ограничены связкой эластичных шнуров, зацепленных за тонкие втулки, чтобы плотно прижать брезент, а также есть вероятность повреждения в периоды сильного ветра.Это может быть хорошо для временного покрытия, но спорно для долгосрочного использования.

Более элегантная, изготовленная на заказ штора ниже стоит ок. 40 долларов США за комплект из 16 трубок, включая твердые, как показано на следующих фотографиях.

Вакуумные шейдеры массива трубок

Полностью затемненная солнечная тепловая нагревательная батарея. Эти экраны блокируют 90% солнечных лучей.

В некоторых регионах с более низкими широтами, например, примерно ниже Северной Каролины, и особенно в юго-западных штатах, таких как Аризона, Нью-Мексико, Колорадо и т. Д., солнечные ресурсы отличные. Хорошо утепленный дом вполне можно отапливать с помощью солнечной системы отопления подходящего размера.

Этот массив из 64 труб, например, нагревает излучающую плиту площадью 2500 кв. Футов даже во время зимы в высокогорной пустыне в Аризоне, когда температура часто бывает подростковой и однозначной. Ночи холодные, но солнце светит практически каждый день в безоблачном западном небе.

Но с апреля по ноябрь та же самая солнечная батарея может генерировать больше горячей воды, чем может использовать обычное домашнее хозяйство.Даже пакет для теплового отвода (см. Ниже) может иметь проблемы с вытеснением избыточной тепловой энергии.

Частично затемненный набор вакуумных трубок

За счет того, что некоторые из откачиваемых трубок остаются открытыми, массив обеспечивает горячее водоснабжение в течение сезона, не связанного с отоплением помещений.

Шторка убранная

Аккуратно свернутый втянутый плафон.

Рым-болты и шплинты прикрепляют нижний стержень шторы (общий электрический канал) к монтажному узлу массива.И хотя на фотографии это нелегко увидеть, резиновую втулку надевают поверх кабелепровода в том месте, где он проходит через рым-болт. Это предотвращает удары кабелепровода о рым-болт и создание шума в периоды сильного ветра.

Конечно, и метод фанерных панелей, и неуклюжий метод «синего брезента» предполагают, что после того, как вы накроете определенное количество панелей, вам не придется открывать их в течение нескольких месяцев. В основном потому, что с обоими этими подходами так сложно справляться.

Но в реальном мире периоды солнечных дней сменяются периодами облачных дней, за которыми следует больше солнца, затем облака, а затем солнце. Вы можете увидеть, как вы можете оказаться на кровельном покрытии и открытии панелей намного больше, чем вам хотелось бы. Или, что еще хуже, если бы вы не забыли открывать панели, стоя под очень теплым душем.

Настраиваемая шторка позволяет легко закрывать и открывать крышку, если в этом возникнет необходимость.

Перечень деталей узла шторки

Из следующих элементов можно сделать (1) экран для (1) набора из 16 вакуумных трубок Siedo:

(2) L-образные кронштейны 4 ″ x 4 ″ с одним отверстием 5/16 ″, просверленным на одном конце (они прикрепляются к верхней части вертикальной распорки, где стойка прикрепляется к жатке),
(1) Шторка 72 ″ x 90 ″, плюс 2 ″ в длину для 2 ″ подшитой втулки (для стержня EMT / кабелепровода) Примечание. Попробуйте непревзойденные продажи.com по хорошей цене на теневом экране. Если у вас есть швейная машина, которая способна прошивать двухслойную сетку, вы можете изготовить свои собственные сетки. Тем не менее, вам может понадобиться или вы предпочтете воспользоваться услугами местного магазина седел, обивки или магазина навесов.
(2) стержня EMT 1/2 ″ x 76 ″ / кабелепровода (наружный диаметр 11/16 ″)
(2) болта с проушиной 3/8 ″ x 6 ″
(4) 3 / Гайки 8 ″
(2) Стопорные шайбы 3/8 ″
(2) шпильки сцепного устройства
(2) Резиновый шланг 5/8 ″ x 2 ″ (сделайте надрез в рукаве и поместите его концы EMT, чтобы он не дребезжал внутри рым-болтов).

Теперь в категории полностью автоматизированных у нас есть следующие варианты:
Установка системы обратного слива
Солнечная система с обратным сливом – это объем воды в замкнутом контуре без давления, который, как следует из названия, сливается обратно с панелей в накопительный бак в конце каждого цикла нагрева.
Преимущество системы обратного слива – встроенная защита от замерзания и перегрева. Поскольку вода попадает в панели только после того, как они нагреются, а затем стекает обратно, когда панели остынут, замерзание невозможно.Летом, когда резервуар для хранения солнечной энергии полностью нагревается, вода не будет подаваться на панели для «застаивания», поэтому не может быть никаких повреждений от перегрева.
Однако у этого типа системы есть некоторые недостатки. Одним из них является потребность в высоконапорном насосе (а также более высоких начальных затратах и более высоких ежедневных эксплуатационных расходах, связанных с ним), потому что, в отличие от системы с замкнутым контуром под давлением, насос должен быть достаточно мощным, чтобы выталкивать воду из солнечного резервуара для хранения воды. гравитация, вплоть до панелей.Насосу такого размера во время работы требуется 245 Вт. Для сравнения: стандартный солнечный циркуляционный насос в системе с замкнутым контуром под давлением потребляет всего 45 Вт.
Кроме того, солнечный коллектор должен быть установлен под небольшим углом . Минимальный уклон ”на фут должен быть выполнен в опорной конструкции, чтобы гарантировать, что вся жидкость из коллектора стекает обратно в резервуар для хранения. Если ваша солнечная батарея хорошо видна снизу, это может придать вашей системе вид «неровного», потому что, попросту говоря, панели , находятся на неровностях.Кроме того, если вы устанавливаете панели для наземного монтажа, дренажная система может не иметь достаточного падения, если резервуар для хранения не находится значительно ниже уровня земли.
Еще одно ограничение, о котором стоит упомянуть в отношении метода обратного стока, связано с его полезностью в периоды предельного увеличения солнечной энергии.
При стандартной солнечной установке без обратного дренажа холодная подпиточная вода для домашнего горячего водоснабжения подается непосредственно в резервуар для хранения солнечной энергии. Это связано с тем, что резервуар для хранения солнечной энергии и основной резервуар водонагревателя являются частью одной системы горячего водоснабжения под давлением.«Горячий выход» из солнечного накопительного бака идет на «холодный вход» основного водонагревателя (помните, что основной водонагреватель действует как резервная система в периоды небольшого или нулевого солнечного излучения). Этот водопровод между солнечным накопителем и основным водонагревателем гарантирует, что даже в предельные солнечные дни теплая вода или, по крайней мере, вода комнатной температуры поступает из солнечного бака в основной водонагреватель … вместо, скажем, 45 градусов вода прямо из колодца. Таким образом, будет использовано любого тепла, доступного от вашей солнечной батареи.
При использовании системы обратного слива тепло от солнечного резервуара без давления должно передаваться через внешний теплообменник в основной резервуар под давлением только тогда, когда в солнечном резервуаре имеется достаточно тепла, чтобы сделать передачу целесообразной.
Другими словами, только когда вода в солнечном резервуаре на горячее на , тепло будет передаваться через воду в основном водонагревателе (т. Е. Резервном нагревателе). В результате будут времена (особенно в пасмурную зиму), когда солнечный резервуар будет заполнен потенциально полезной, но только полутёплой водой.
В этом случае, если предположить, что резервуар хорошо изолирован и может удерживать тепло в течение ночи, потребуется еще один солнечный день, чтобы еще больше повысить температуру воды и вызвать теплопередачу. На практике это означает, что некоторые дни пройдут без какого-либо вклада солнечной энергии, поскольку коллекторы изо всех сил пытаются довести резервуар до полезной температуры.
Конечно, есть способ решить эту проблему, но это дорого.
Дорогой солнечный накопительный бак с одним или несколькими внутренними теплообменниками можно использовать вместо гораздо менее дорогостоящего простого накопительного бака с внешним теплообменником.
При таком подходе холодная вода, пополняющая основной водонагреватель (т. Е. Когда горячая вода поступает в дом, ее заменяет свежая холодная вода), проходит через внутренний (SS или медный) теплообменник и нагревается полностью или частично перед тем, как уйти. солнечный бак и входит в основной водонагреватель. В результате любое тепло , имеющееся в резервуаре для хранения солнечной энергии, передается поступающей холодной воде вместо того, чтобы сидеть в резервуаре, ожидая достаточного количества солнечного света, чтобы вызвать передачу в основной водонагреватель.Благодаря этому тепло, получаемое в тусклые солнечные дни, просто бездействует в резервуаре и со временем бесполезно излучается в окружающий воздух (потеря режима ожидания).
Схема дренажной солнечной системы
Установите пакет теплового отвода
Комплект теплового отвода – это полностью автоматический метод отвода избыточного тепла от коллектора в… куда угодно.
Тепловой отвал компании Radiant
Строго говоря, пакет теплового сброса разработан для защиты системы от перегрева, но дополнительное тепло также можно использовать для обогрева бассейна, гидромассажной ванны или изолированной подземной термальной массы для хранения тепла для последующего использования. .
Но обычно избыточное тепло просто отводится в атмосферу через 60-футовый змеевик из мягкой меди толщиной ¾ дюйма. Мы используем змеевик из меди в качестве «теплообменника» по нескольким причинам:
1. Медь очень хорошо проводит тепло.
2. 60 футов трубы – это довольно большая площадь поверхности, излучающая достаточное количество БТЕ.
3. Змеевик стоит намного дешевле, чем «настоящий» пластинчатый теплообменник из нержавеющей стали.
4. В отличие от стандартного теплообменника, для питания теплового отвала требуется только один насос.Обычно один насос забирает тепло в теплообменник, второй – куда-то его отправляет.
5. Змеевик устойчив к атмосферным воздействиям и может быть размещен где угодно… в воздухе, под землей или под водой.
Сам пакет представляет собой тип конфигурации трубопровода, называемый вторичным контуром . Он подключается к контуру первичного коллектора в соответствии с очень конкретными техническими рекомендациями. В результате вторичный контур (т.е. тепловой сброс) не вызывает проблем с падением давления в главном коллекторном контуре.
Пакет продается в собранном виде (см. Фото выше), поэтому установщик просто припаяет несколько соединений, включит реле и подключит датчик к резервуару для хранения, чтобы завершить установку.
Установленный на место отвод тепла защищает солнечную батарею, автоматически активируясь, когда резервуар для хранения солнечной энергии достигает установленной предельной температуры. В периоды избыточного производства тепла небольшой циркуляционный насос в пакете сброса тепла будет оставаться включенным до тех пор, пока температура в солнечном накопителе не упадет на по крайней мере на один градус (на сколько градусов клиент может точно решить) ниже температуры уставка верхнего предела.Затем, как только резервуар для хранения солнечной энергии будет готов принять больше тепла, сброс тепла отключается, и солнечные панели возвращаются к задаче нагрева резервуара для хранения до заданного верхнего предела.
Схема теплового отвода
Как работает отвод тепла
Важно помнить, что Heat Dump Package работает в соединении с главным солнечным контуром. Другими словами, отвод тепла не работает независимо и активируется ПОСЛЕ того, как резервуар для хранения солнечной энергии достигает предельной температуры.Он активирует , в то время как солнечный бак нагревается. Солнечный контур и контур теплового сброса работают вместе, но только когда достигается температура активации теплового сброса (часто около 160 градусов). В этот момент циркулятор теплового сброса отводит тепло к змеевику «теплообменника» из мягкой меди, и гораздо более холодная жидкость возвращается в главный коллекторный контур.
Это замедляет повышение температуры в солнечном накопителе.
Итак, при какой температуре должен активироваться отвал тепла?
Ответ зависит от вашего местоположения.Если у вас отличная солнечная экспозиция и вы ожидаете долгие часы безоблачной погоды (юго-западная пустыня), установка 140 градусов может иметь смысл. Помните, что отвод тепла по-прежнему позволяет некоторому количеству тепла достигать солнечного теплообменника. Если потребление горячей воды низкое, а солнечная энергия высока, и у вас небольшой накопительный бак, 140 градусов могут быть хорошим моментом для начала сброса избыточного тепла.
С другой стороны, непостоянное солнце, плохая экспозиция и т. Д. Могут потребовать подхода «загорать, пока можно». Не начинайте сбрасывать тепло, пока не получите все необходимое.Может быть, уставка 160 или даже 180 градусов имеет смысл.
Лучше всего поэкспериментировать с вашими конкретными параметрами и использовать заданное значение, которое вам подходит. Пока выбранная вами температура обеспечивает вас большим количеством горячей воды, не позволяет вашему солнечному накопителю перегреваться, или отключать основной насос системы (застой) или, что еще хуже, запускать клапан сброса давления, это подходит вам .
Комплекты солнечных панелей – DIY – Grid-Tie – Off-Grid
Повальное увлечение своими руками (DIY) вряд ли можно считать сумасшедшим, если учесть ошеломляющую экономию средств в результате этой общенациональной тенденции.Фактически, многие люди вообще не назовут это тенденцией, а просто возвращением к практическим ноу-хау прошлых лет, когда людям просто приходилось делать это самим и они очень гордились своей работой! Тем не менее, немногие проекты DIY столь же экономичны и богаты инвестициями, как установка солнечной системы.
Эра солнечной энергии, как многие сказали бы, наступила. От поразительных новых солнечных продуктов, таких как резервные системы переменного тока и высокоэффективные микроинверторы, до банков солнечных панелей, которые обеспечивают электричеством наши дома и, в конечном итоге, даже наши города, солнечная революция вполне может начаться всерьез.Однако для большинства людей вопрос о том, как на самом деле работает солнечная энергия, остается загадкой. Как эти панели преобразуют солнечный свет в энергию, которую домовладельцы могут использовать для питания своих приборов и своих домов, – практика, которая в конечном итоге защищает окружающую среду и приводит к более дешевым счетам за коммунальные услуги и экономической свободе?
Фотон в электрон
Итак, как кажущаяся простой на вид панель использует солнечный свет и превращает его в электричество? Солнечные панели содержат фотоэлектрические элементы.В этих ячейках происходит преобразование света в электричество. Ячейки должны быть изготовлены из такого материала, как кремний или аналогичный полупроводниковый материал с одиночными ячейками. Когда свет проникает в клетки, полупроводник забирает из них энергию в виде электронов и позволяет им проникать в клетки. течь через материал. По сути, этот поток и есть ток. Хотя поглощения света клеткой достаточно для освобождения электронов, клетки также содержат электрическое поле, которое может направлять электроны туда, куда им нужно.Затем ток направляется к нижней части панели, где его можно собирать и отводить для использования извне.
Атомно говорящий
Большинство людей не думают о частицах, но на самом деле свет попадает на фотоэлектрические элементы в виде фотонов. Когда каждый фотон попадает в фотоэлектрическую ячейку, он отдает электрон. Хотя это несколько упрощенно, это действительно момент обращения. Освободившийся электрон поглощается кремнием, где он течет вместе с другими электронами в ток; отсюда рождается электричество.Некоторые ученые сказали бы, что самая сложная часть – усилить ячейку электрическим полем, чтобы заставить все эти электроны течь в виде тока в нужном направлении: войти в кремний.
Роль полупроводников
Кремний широко используется в качестве полупроводника солнечных элементов. Однако он должен делать больше, чем просто поглощать фотоны; он должен использовать электрическое поле и заставлять их ток двигаться. Более того, он должен содержать примеси, потому что чистый кремний не справится с этой задачей сам по себе.Фосфор и бор добавляются в процессе, называемом «легирование», и вместе эти элементы в их атомном взаимодействии создают электрическое поле, необходимое для перемещать электроны в предписанном токе, который им необходимо течь.
От панели до холодильника
После того, как фотоны преобразуются в электричество, панели направляют эту энергию для питания дома. Некоторые дома, не зависящие от электросети, должны полагаться на аккумуляторы для хранения энергии, но они могут также приходится полагаться на резервные генераторы, когда требования к размеру системы слишком велики.Многие люди используют солнечную энергию в тандеме с коммунальными предприятиями, чтобы у них была удобная поддержка в периоды колебаний энергии. Это партнерство по сетевым счетчикам требует определенных усилий, но оно также развивается, чтобы стать более эффективным, поскольку все больше и больше людей выбирают солнечную энергию для обеспечения большей части электроэнергии для своих домов.
Панели солнечных батарей
Само собой разумеется, что солнечные панели необходимы для системы солнечной энергии. На самом деле, то, что вам может понадобиться, называется солнечной батареей.Это потому, что каждая панель вырабатывает небольшое количество электроэнергии. Количество панелей, включенных в вашу солнечную батарею, зависит от того, сколько энергии вам нужно генерировать. Фотоэлектрические фотоэлектрические модули, часто называемые солнечными панелями, преобразуют световую энергию в постоянный электрический ток (DC). Как твердотельные устройства, солнечные панели не имеют движущихся частей и чрезвычайно надежны и долговечны по сравнению с любыми другими электронными генераторами. В то время как солнечные панели в последние годы стали в некоторой степени коммерческими, существуют важные различия в форме, качестве и производительности, которые могут повлиять как на время установки, так и на долгосрочную производительность системы.На наших веб-страницах представлен выбор высококачественных поликристаллических и монокристаллических солнечных панелей с различными функциями и низкими ценами, которые подойдут практически для любого проекта домовладельца.
Солнечные панели бывают двух типов; монокристаллический и поликристаллический. Если владелец дома или коттеджа хочет, чтобы его солнечная установка была привязана к сети, отключена от сети или резервной солнечной энергии, каждая из этих систем начинается с выбора солнечной панели. Монокристаллические солнечные панели, как правило, имеют более высокий КПД, но в более жарких условиях они имеют тенденцию быстрее снижаться.Поликристаллы иногда считаются лучшим выбором для более теплого климата, но правда в том, что оба типа панелей настолько похожи, что сравнивать различия не стоит.
Какую солнечную панель выбрать лучше всего? Выходная мощность, напряжение и ток солнечных панелей будут определять количество необходимых панелей и то, какие инверторы или контроллеры заряда можно использовать. Для небольших автономных домашних или кабинных комплектов часто требуются выходные панели 12 В постоянного тока для непосредственной зарядки батарей и / или работы с нагрузками постоянного тока.Большие солнечные панели с выходным напряжением от 24 до 50 В постоянного тока чаще используются в домашних системах, связанных с сетью, где для работы инвертора требуется высокое постоянное напряжение. Если у вас есть крыша или земля с ограниченными проблемами затенения на вашей собственности, более крупные солнечные панели могут обеспечить более выгодное вложение, поскольку стоимость ватта дешевле, чем меньшие фотоэлектрические панели.
Подключаться к сети или нет, или и то, и другое; Это вопрос
Системы
PV (фотоэлектрические) можно разделить на две категории: автономные и связанные с сетью.В автономных системах энергия, вырабатываемая солнечными панелями, должна соответствовать ежедневным потребностям дома или кабины, а энергия хранится в наборе батарей. При использовании солнечных систем, связанных с сетью, местная коммунальная компания в ночное время функционирует по существу как аккумуляторная батарея. В Америке большинство солнечных систем подключено к электросети, и вся избыточная выработка электроэнергии направляется обратно в коммунальную сеть, отсюда и термин «чистое измерение».
Автономный
Когда вы слышите термин off-grid, который является синонимом автономных систем, вы можете создать в своем уме картину деревенского первопроходца, живущего в хижине с некоторыми современными удобствами.На самом деле это не всегда так. Хотя это правда, что автономной солнечной энергии обычно недостаточно для питания системы электрического отопления и охлаждения, если вы только что не выиграли в лотерею или не работаете на Уолл-стрит, почти все другие устройства могут получать адекватное питание с правильно настроенной автономной системой. . Вы просто начинаете с ежедневного бюджета энергии и подбираете компоненты, соответствующие вашим потребностям в энергии. Посетите нашу автономную живую страницу для получения полезной информации, которая поможет вам спланировать правильную систему для вас.
Механические характеристики панели солнечных батарей, такие как размеры, профиль рамы и номинальная статическая нагрузка, а также места заземления и установки, необходимо учитывать при проектировании вашей домашней солнечной сети с привязкой к сети или автономной системы. Цвет рамы и заднего листа также может быть полезен для домашних клиентов. Солнечные панели с черным каркасом очень популярны, потому что эстетика панели очень хорошо сочетается со многими крышами.
Монтажные конструкции, стойки и трекеры для солнечных батарей
Солнечные крепления и солнечные трекеры почти так же важны, как и сами панели.Солнечные опоры обеспечивают стабильность, которая требуется вашим панелям, чтобы оставаться на месте. Солнечные трекеры позволяют автоматически ориентировать панели, чтобы максимально использовать солнечные лучи. Стеллажи для модулей IronRidge, SnapNrack и UniRack для монтажа на крышу и грунт, которые мы продаем, были разработаны командами инженеров, работающих с установщиками на местах, чтобы обеспечить быструю и эффективную установку.
Outback, Magnum Energy, Enphase и SMA; Преобразователи мощности переменного тока с чистой синусоидой
Электрический ток, генерируемый вашей солнечной батареей, будет постоянным или электричеством постоянного тока.Большинство электроприборов работают на переменном токе или электричестве переменного тока. Инвертор питания преобразует мощность постоянного тока вашей солнечной батареи в мощность переменного тока, которую действительно могут использовать ваши устройства. Электричество постоянного тока движется только в одном направлении, а электричество переменного тока чередуется взад и вперед. Без инвертора мощности вы будете вынуждены перепланировать свой дом и покупать дорогостоящие приборы с питанием от постоянного тока, а не более дешевые приборы массового производства, предназначенные для обычного домашнего источника питания. В некоторых случаях приборы с питанием от постоянного тока будут недоступны, и вам придется обойтись без определенных приборов.Если вы собираетесь отключиться от сети, вам следует подумать о пропане для питания таких вещей, как плиты и холодильники. Нагрейте печь на пеллетах или дровах, но убедитесь, что это высокоэффективные модули, которые потребляют меньше топлива.
Аккумуляторы глубокого разряда, мониторы аккумуляторов и контроллеры заряда от солнечных батарей
Без аккумуляторной системы глубокого цикла вы не сможете накапливать электричество, вырабатываемое вашим солнечным энергоблоком. По сути, это означает, что у вас будет сила только тогда, когда светит солнце.Аккумуляторы глубокого разряда специально сконфигурированы для частой зарядки и разрядки в системе с высокими требованиями, такой как солнечная энергетическая система. Монитор батареи обеспечивает визуальный контроль электроэнергии, генерируемой и хранящейся в вашей солнечной энергетической системе, в то время как контроллер солнечного заряда управляет процессом зарядки ваших батарей глубокого цикла, гарантируя, что они получают необходимое количество энергии, но контролируются и регулируются в течение дня. .
Кабели аккумуляторных батарей, соединители PV AWG Wire / MC4, объединительные коробки, разъединители переменного тока; Электрораспределительные аксессуары для балансировки системы.
Эти мелкие предметы незначительны, но необходимы для работы вашего комплекта солнечных батарей. Вам понадобятся, среди прочего, блок объединения солнечных батарей, панель выключателя переменного тока, блок выключателя постоянного тока, выключатели постоянного тока, кабели батареи, удаленный датчик температуры, провода переменного и постоянного тока и кабели солнечной энергии. Кабели и соединители на солнечных панелях мощностью более 80 Вт, как правило, производятся с фотоэлектрическим проводом в распределительную коробку панели, которые внесены в список UL 1703. Это позволяет сэкономить время при установке. Модули с кабельными разъемами MC4 полностью водонепроницаемы при подключении, защищены от прикосновения и рассчитаны на напряжение до 600 вольт постоянного тока и 30 ампер.Важно помнить, что фотоэлектрические кабели нельзя безопасно отключать под нагрузкой. Все наши сетевые и автономные выходные кабели изготовлены из стойкого к ультрафиолету провода, который внесен в список UL 854. Вы также можете добавить другие солнечные аксессуары. Blue Pacific Solar® также имеет различные кабельные адаптеры, которые позволяют использовать оптимизаторы или микроинверторы, которые могут быть недоступны с тем же типом разъема, что и модуль, выбранный для работы.
Домашний аварийный резервный генератор
Если вас беспокоят отключения электроэнергии, обратите внимание на автономные генераторы энергии Blue Pacific Solar® и предварительно смонтированное оборудование энергоцентра.Резервный солнечный генератор может обеспечить вам душевное спокойствие во время перебоев в подаче электроэнергии, отключения электроэнергии или других чрезвычайных ситуаций, связанных с погодой. С системой привязки к сети, когда электроэнергия отключена, ваша солнечная энергетическая система не работает, вы будете буквально в темноте без резервного генератора или аккумуляторной батареи для питания основных нагрузок. Ваш резервный солнечный генератор автоматически переключится на аккумуляторную батарею, так что он немедленно возьмет на себя его работу. событие отключения электроэнергии при выходе из строя сети.Наши солнечные генераторы спроектированы в виде компактных комплектов, которые работают от резервных батарей, подключенных к инвертору переменного тока.
Системы резервного питания от батарей переменного тока
До недавнего времени у домовладельцев было мало возможностей использовать сетевые системы для использования энергии своих солнечных панелей в случае отключения электроэнергии. На нашей странице резервного копирования солнечной энергии мы предлагаем ряд автономных комплектов аварийного резервного копирования с подключением по переменному току, которые используют вашу существующую солнечную систему с нашей системой с подключением по переменному току, чтобы обеспечить электроэнергией ваш дом в случае отключения энергоснабжения.Система, связанная с переменным током, будет получать энергию от ваших солнечных панелей и использовать ее для зарядки аккумуляторной батареи, которая, в свою очередь, будет обеспечивать питание ваших основных нагрузок. Кроме того, SMA Sunny Boy 3000TL-US / 4000TL-US / 5000TL-US – это новый инновационный дизайн и следующий шаг в повышении производительности инверторов, сертифицированных UL. Уникальная функция обеспечивает дневное питание от ваших солнечных панелей даже в случае отключения электросети без необходимости использования батарей.
Комплекты солнечных панелей для самостоятельной сборки / подключения к сети и предварительно смонтированные домашние блоки резервного питания.

Монтаж термопанелей своими руками

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Монтаж термопанелей своими руками.

Монтаж термопанелей своими руками: фото, видео инструкция

Как закупить нужное количество термопанелей?

Правила подготовки фасада к креплению термопанелей

Условия проведения работ для цоколя и стен строения

Особенности установки термопанелей вокруг проемов

Завершающие этапы работы

Видео монтажа термопанелей своими руками

Монтаж термопанелей – Лучшие фасады частных домов

Монтаж фасадных термопанелей

Преимущества и недостатки термопанелей фасадных

Схема монтажа фасадных термопанелей своими руками

Интересные товары:

Термопанели – особенности и монтаж

Интересные товары:

Монтаж термопанелей своими руками

Содержание статьи

Интересные товары:

Монтаж фасадных термопанелей своими руками

Два варианта укладки

Оценка предстоящих работ и поверхности для укладки

Что нужно сделать перед укладкой

Подбор материала

Требования к поверхностям

Особенности отделки поверхностей

Приступаем к работе – разметка нижней точки

Как устанавливаются термопанели

Как проводят расшивку швов?

Интересные товары:

Монтаж термопанелей

Содержание статьи

Общее описание материала

Этапы проведения монтажных работ

Некоторые аргументы в пользу материала

Интересные товары:

Монтаж термопанелей «Теплахата» своими руками – легко?

Монтаж фасадных термопанелей: особенности выполнения работ | mastera-fasada.ru

Немного о производстве термопанелей

Достоинства термопанелей

Монтаж термопанелей

Заключение

Фасадные термопанели монтаж своими руками

Поэтапный монтаж фасадных термопанелей самостоятельно

Главные типы установки:

Основные требования к поверхностям перед монтажом термических панелей

Разметка и монтаж термопанелей

Правила установка панелей

Примычки термопанелей

Монтаж откосов термопанелей и выступов

Расшивание швов термопанелей

Видео монтажа термопанелей своими руками

Создайте свой собственный солнечный тепловой коллектор с плоской панелью: 8 шагов (с изображениями)

Строительство солнечного коллектора своими руками 101

Как установить термометры для контроля температуры в различных баллы в моей системе?

Сделай сам – Установочные пакеты лучистого тепла Сделай сам

Сделай сам – Сделай сам – с установочными пакетами Radiantec

ЭТО ТО, ЧТО СЛУЧАЙ ДОБАВИТ В ВАШ ДОМ.

СЛИШКОМ МНОГО ЛЮДЕЙ СЛЫШАЛИ, ЧТО ИЗЛУЧАЕМОЕ ТЕПЛО ЯВЛЯЕТСЯ ПРЕВОСХОДНЫМ ИЗДЕЛИЕМ

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ИСТИННЫМ.

ЗДЕСЬ КАК НАЧАТЬ!

С ИЗЛУЧЕНИЕМ ВЫ МОЖЕТЕ ДЕЛАТЬ МНОГОЕ!

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Солнечные батареи в магазинах, но установка не для новичков

Урок 4: Установка солнечных водонагревательных систем

Введение

Этапы установки

Вопросы

ответов

Защита от перегрева для солнечных коллекторов | | Теплый пол своими руками

Установите пакет теплового отвода

Как работает отвод тепла

Комплекты солнечных панелей – DIY – Grid-Tie – Off-Grid

Добавить комментарий Отменить ответ
