С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.

Отличия свайного основания от плитного или ленточного состоят в следующем:

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

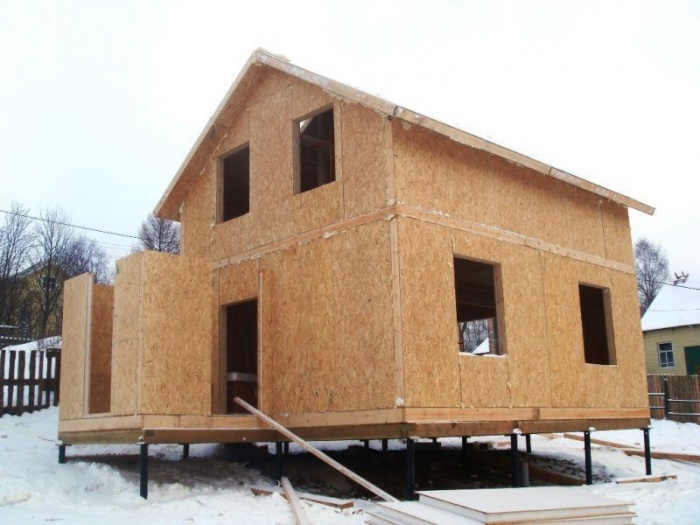

Фотогалерея: примеры сооружений на винтовых сваях

pp.jpg pp.jpg pp.jpg pp.jpg pp.jpg pp.jpg

Основные виды свай

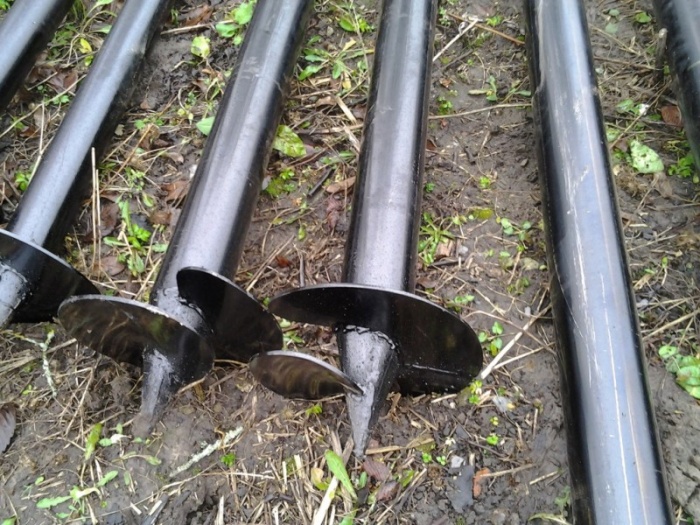

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

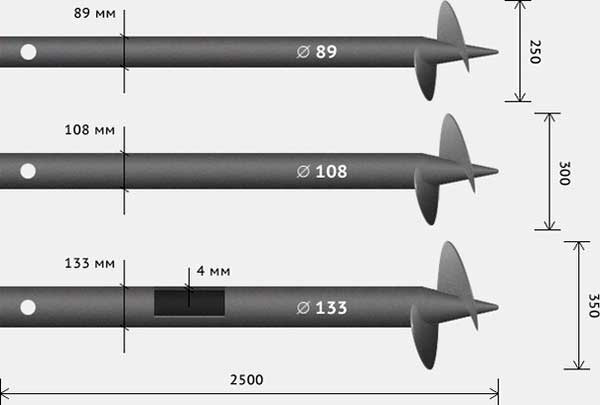

  1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
  2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
  3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

Существует несколько вариантов расположения свай:

  1. Одиночное — каждая находится под опорой.
  2. Ленточное — сваи расположены по периметру сооружения.
  3. Полосами — сваи идут в два и более ряда.
  4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
  5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай

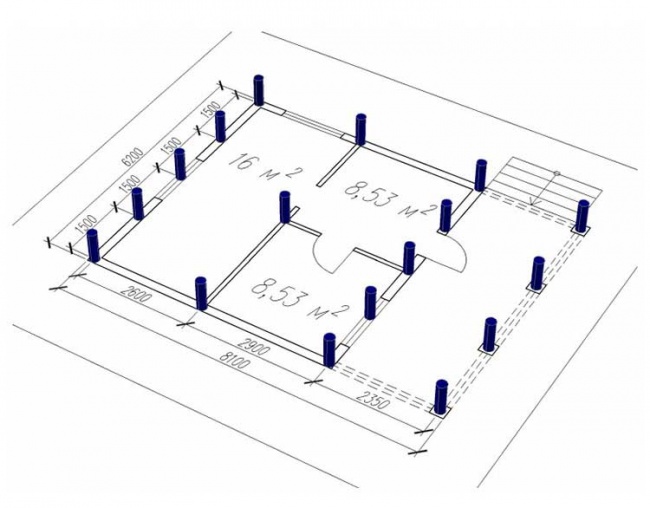

  1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Для бани размером 6х6 м понадобится от 10 до 14 свай

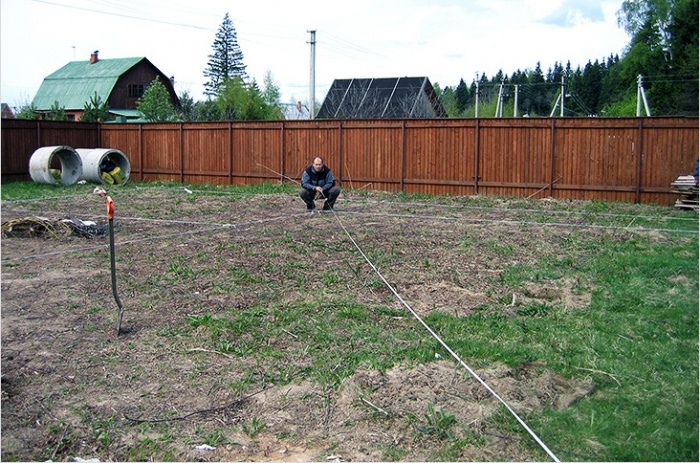

  2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

  3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

  4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

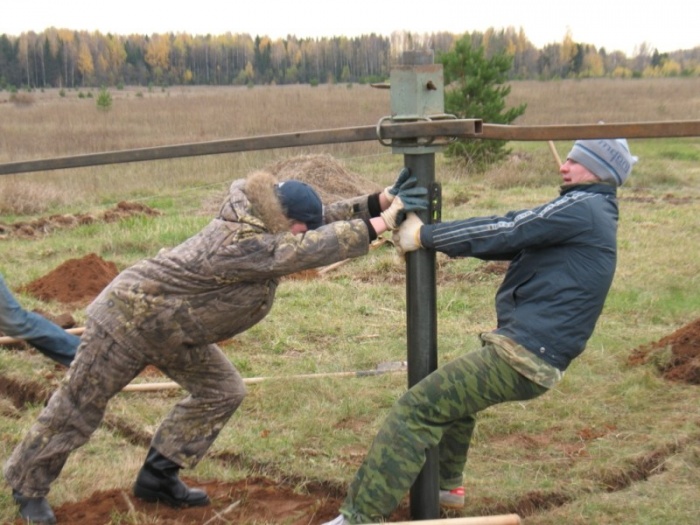

    В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

  5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

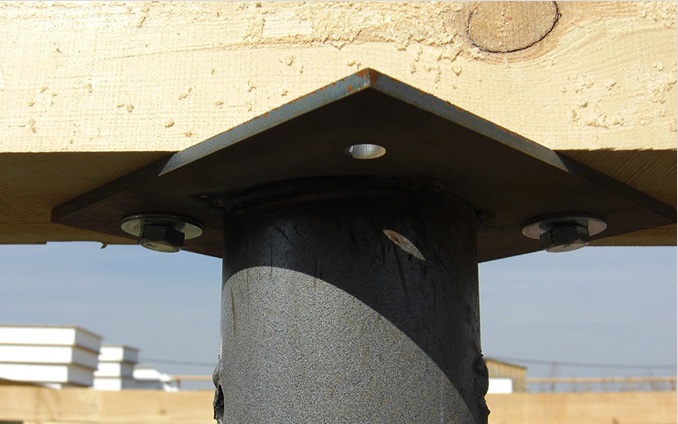

  6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

  7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

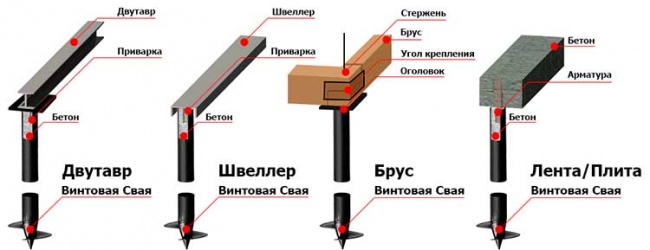

  8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.Надёжный свайно-винтовой фундамент своими руками: советы и инструкции (+ 1 видео)

    Для лёгкого сооружения ростверк можно сделать из бруса

  9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Видео: как закрутить винтовые сваи одному

Отзывы о винтовом фундаменте

Себе дом поставил на винтовые сваи и другим рекомендую. 2 года, брус уже сел, проверял сваи по лазернику, не ушли ни на миллиметр.

ofrost

https://forums.drom.ru/house/t1151964060.html

Уже 7 лет моя дача стоит на фундаменте из винтовых свай. Сваи ввинчивались собственными силами. Дом все это время стоит без малейших движений…Я рекомендую фундамент из винтовых свай, но не стоит на нем экономить. Лучше перестраховатся и сделать в половину дороже, чем потом исправлять.

кАминь

http://otzovik.com/review_4687813.html

У меня дом на винтовых сваях. Под площадью 54 завинчено 10штук. Дому 2 года, но дом из сендвич-панелей. Сваи 2,5 метра, 0,5 торчит над землей. Нареканий нет нам нравится. Собираемся делать 2 этаж.

simonshik

http://www.e1.ru/talk/forum/read.php?f=120&i=232816&t=232816

Исходя из вышесказанного, свайно-винтовой фундамент соорудить не так просто, как кажется на первый взгляд. И годится он не для всех типов сооружений. Но тех, кто твёрдо уверен, что справится с задачей, он выручит и позволит сэкономить.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

Видео свайный фундамент своими руками

Свайный фундамент отлично подходит для торфяных грунтов, при близком расположении грунтовых вод. Он более экономичен по затратам на строительство. А разные виды свай могут использоваться для решения различных задач.

Посмотрите, например, видео о видах свайных фундаментов и принципах устройства. Здесь рассказано, почему этот вид фундамента экономичен, о его плюсах и минусах. О том, как избежать некоторых недостатков.

А здесь подробно о том, что представляют собой свайные фундаменты, когда они применяются. Если вас интересуют виды подобных фундаментов, то здесь об этом тоже есть. Кроме того, рассказано о параметрах и технологии строительства, какие материалы нужны.

Разновидностью свайного фундамента является свайно-ростверковый фундамент. Поэтапное описание технологии ниже.

А здесь о параметрах свайного фундамента и этапах его строительства: разметке, бурении и армировании.

Это подробное видео о расчете свайно-ростверкового фундамента на примере свай ТИСЭ.

В этом тоже рассматривается заливка фундамента с ростверком. Подробно рассказано об изготовлении опалубки.

Читайте и смотрите другие материалы:

kakpravilnosdelat.ru

Фундамент на винтовых сваях - плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит винтовой фундамент на сваях

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

ГЛАВ СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

  1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

  2. Многолопастные – с несколькими лопастями.

  3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

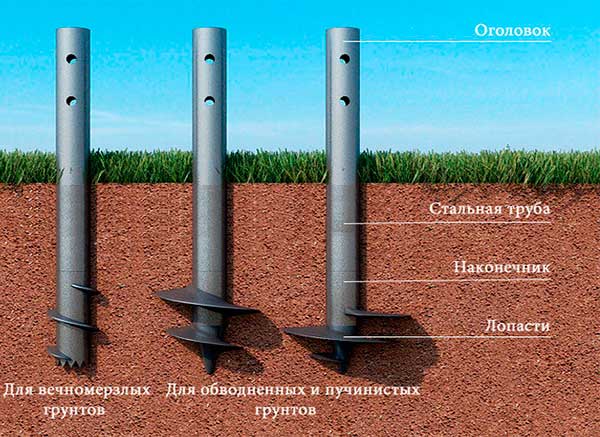

Различные виды винтовых свай в зависимости от почвы

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

  • Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

  • Экономичность – обходится на 20–30% дешевле иных вариантов;

  • Отсутствие строительного мусора и больших объемов выемки земли;

  • Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

  • Возможность создания практически на любых типах грунтов;

  • Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

  • Большое количество модификаций наконечников и оголовков;

  • Возможность повторного применения;

  • Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

  • Невозможность обустройства внизу под полом цокольного этажа или подвала;

  • Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия винтовых свай

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

  1. Производится контрольное вкручивание для определения прочности грунтов.

  2. Выполняются расчеты с подготовкой плана размещения опор.

  3. Делается разметка участка.

  4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

  5. Осуществляется заливка бетона внутрь опоры.

  6. Производится обвязка созданного свайного поля.

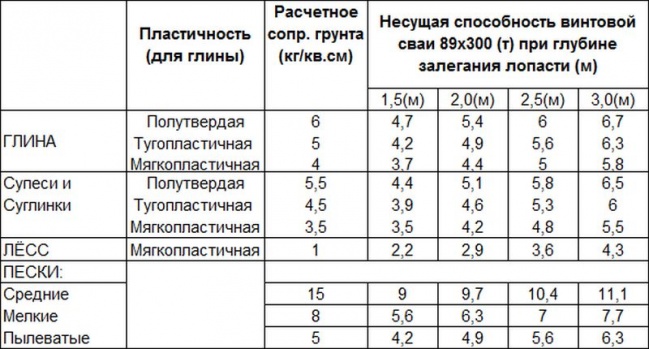

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой сваи фундамента по ориентирам участка

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем "приямок" глубиной 20-30 см для первой сваи

Выкапываем «приямок» глубиной 20-30 см для первой опоры


Вставляем сваю в приямок

Вставляем в приямок


Закручиваем сваю с помощью специальных рычагов (стальных труб)

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании сваи привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение


Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню - весом выравниваем сваю

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом


Если завинчивать становится тяжело, то приглашаем помощников

Если завинчивать становится тяжело, то приглашаем помощников


Первая свая закручена точно по уровню

Первая закручена точно по уровню


Размечаем вторую свая - угловую на этой же стороне от первой

Размечаем вторую — угловую на этой же стороне от первой


Копаем приямок, ставим вторую сваю, выравниваем по уровню и проверяем расстояние от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой


Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда свая встала на нужное расстояние - закручиваем аналогично первой

Когда опора встала на нужное расстояние — закручиваем аналогично первой


Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома


Аналогично наклонами корректируем расстояние между сваями

Аналогично наклонами корректируем расстояние между столбами


После соблюдения расстояний - закручиваем третью сваю

После соблюдения расстояний — закручиваем третью


Аналогичным образом отмечаем и закручиваем четвертую сваю, соблюдая размеры по диагонали и стороне

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне


По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные сваи

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры


Устанавливаем каждую сваю в приямки по отметкам и уровню и утрамбовываем землей

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей


Закручиваем сваю и следим за отметками уровня и бечевки

Закручиваем сваю и следим за отметками уровня и бечевки


После закрутки всех свай отмечаем гидроуровнем одинаковые отметки

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки


Болгаркой обрезаем все сваи по уровню

Болгаркой обрезаем все опоры по уровню


Заливаем сваи цементно-песчаным раствором сваю до 10 см уровня до конца сваи

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца


Оставшуюся часть сваи засыпаем готовой сухой цементно-песчаной смесью

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью


Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

Дом на винтовых сваях

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

sdelat-dom.ru

Видео: винтовой фундамент своими руками

Перед монтажом винтового фундамента не надо проводить никакой подготовки. Он монтируется прямо в грунт, что весьма удобно. Однако важно правильно установить винтовые сваи, чтобы фундамент прослужил долго. В особенностях технологии можно разобраться по видеоматериалам.

В этом видеоматериале рассказано, как делается винтовой фундамент с ростверком из монолитной железобетонной плиты, какие у него преимущества, когда следует применять, как правильно сделать:

Это видео об устройстве монолитного фундамента на винтовых сваях. Автор подробно рассказывает, как уложить арматуру, как залить бетон:

А здесь подробно о технологии вкручивания винтовых свай:

Если вас интересуют плюсы и минусы винтовых свай, то смотрите следующий ролик. Здесь, кроме всего прочего, рассказано о регулируемых оголовниках:

Автор расскажет об особенностях устройства винтового фундамента, его преимуществах и недостатках, расчете количества винтовых свай, несущей способности фундамента. Примечательно, что он также отмечает ошибки, которые приводят к осадке винтового фундамента:

Если винтовой фундамент не оправдал ваших надежд или пришел в негодность, его можно заменить на свайный с бетонным ростверком. Посмотрите, как это делается:

Читайте и смотрите другие материалы:

kakpravilnosdelat.ru

В чем его преимущество, когда его можно применять и как возвести своими руками +Видео

Внешний вид СЛ фундаментаСуществует универсальный вариант возведения фундамента – свайно-ленточный. Он во много раз лучше, чем другие типы. К тому же не составит труда самостоятельно его выполнить. По структуре такой фундамент представляет собой сооружение из свай, погруженных в землю ниже точки промерзания, и бетонного ростверка, установленного на них.

По внешнему виду, фундаментная лента выглядит обычно.

Общие сведения о свайно-ленточном фундаменте

Свайно-ленточный фундамент – универсальный вариант, применяемый при строительстве массивных зданий со стенами из кирпича, блоков с наличием подвального помещения или цокольного этажа. Это разновидность монолитного фундамента. Затраты при этом компенсируются за счет более низкой себестоимости квадратного метра недвижимости.

Конструкция обеспечивает прочность. Впервые была использована в Финляндии, так как дома там преимущественно строятся из дерева, и они достаточно легкие.

Плюсы и минусы свайно-ленточного фундамента

Плюсы

Ленточный и свайный фундаменты считаются самыми лучшими. Ленточный – долговечный и надежный, свайный – прост в изготовлении с минимальными усилиями и затратами. Свайно-ленточный тип, от же столбчато-ленточный – совмещенная конструкция, с находящимся над грунтом ростверком. Внешне лента ничем не отличается, а низ совершенно другой. Но в основе лежит свайный фундамент. Ростверк располагается на сваях.

Среди плюсов можно отметить:

  1. Достоинства СЛ фундаментаНевысокая цена. Чтобы изготовить ленточный фундамент, понадобится потратить 50% всех средств, запланированных на строительство всего дома. Свайно-ленточный обойдется намного дешевле, так как в земле вместо монолитной ленты будут стоять сваи.
  2. Быстрота работы. При данном типе фундамента не нужно рыть большой котлован. Трудозатраты снижаются.
  3. Возможность возведения своими руками, так как специальная техника совсем не нужна.
  4. Установка на любой почве.
  5. Противостояние пучению и движению почвы. В основном используется на неровных участках и слабопучинистых почвах, то есть в тех местах, где почва после промерзания начинает увеличиваться в объеме. У этого свойства есть показатели – если он равен 0,1, то почта промерзает на 1 метр и увеличивается в размере на 1 см. Такой процесс возникает в глинистых породах, так как воды в них больше и структура удерживает жидкость в поверхностных слоях.
  6. Долгий срок эксплуатации при правильной технологии.

Для справки! На территории России более 80% почвы имеют разную степень пучения. По статистике, в средней полосе РФ глубина заложения свай равняется примерно 2 метра.

Минусы

Минусы в том, что невозможно организовать полноценный подвал, погреб. Не подходит для массивных сооружений, пол в таком доме придется утеплять.

Область использования

Фундамент этого типа передает нагрузку здания на грунт благодаря двум составляющим:

  • — фундаментной ленте, которая устанавливается по всему периметру строительного элемента и несущим перегородкам;
  • — сваями, чтобы противостоять подвижности грунта. Для большего закрепления и усиления применяется арматура.

Часто такой фундамент практикуется при строительстве коттеджей, частных домом с полуподвальными помещениями. В отличие от заглубленного способа, данный фундамент значительно экономичнее и быстрее.

Как самому залить фундамент

При строительстве кирпичного коттеджа, в котором предусмотрен цокольный этаж, техническое подполье, необходимо провести земляные работы и вырыть котлован. Если по проекту подвала нет, то допускается вырыть траншею под несущими элементами с шириной 0,6 м. При этом следует соблюдать условие удобства работы со сваями, бетоном, укладки арматуры.

Снаружи по периметру траншеи укладываются дренажные трубы диаметром 11 см. По глубине траншея равняется около полуметра, плюс/минус 10 см.

Важно! Категорически нельзя заводить дрены под фундамент.

Монтирование поля

Когда работа проводится на слабых грунтах, к которым относятся торфяник, плывун, песок, то ленты МЗЛФ слишком нестабильны и возможна усадка. Сваи проходят пласты до несущего, и нагрузка оказывается на скальные породы. Если строительство ведется в условиях сложной геологической обстановки, то фундамент указанного типа отличный вариант.

Итак, прежде всего нужно очистить участок и разметить его. Это ответственный этап, так как разметка – ориентир, которого нужно придерживаться. В соответствии с чертежом, план основания нужно перенести на землю, соблюдая все размеры. Понадобятся колышки, леска, молоток, рулетка, нивелир. Затем выполняется расчет нагрузки на опору. Одна может выдержать до 1600 кг. Вырывается траншея под ленту фундамента, дно и стенки утрамбовываются, на дно засыпается песок.

Виды свай

Винтообразные

Изготовлены из металлической трубы с лопастями в виде винта. Это своего рода огромный шуруп большого диаметра до 133 мм и длиной не менее 1200 мм.

Прежде чем изготовить свайное поле нужно провести пробные работы, чтобы определить глубину пласта с несущими функциями. Путем вкручивания свай в разных местах застройки необходимо поймать резко увеличенный момент затяжки.

Сваи винтового типаСтандартная схема изготовления свайно-ленточного фундамента следующая:

  • люди вращают сваю с помощью ломов и рычагов;
  • мастер обязательно следит за вертикальностью работы;
  • необходимо учитывать отметку промерзания пласта и ориентироваться на то, что несущий пласт находится ниже.

Чтобы добиться качества в определении позиции и легкого захода свай, предмонтажные работы подразумевают бурение лидер-лунки меньшего диаметра на глубину полметра. Это значительно облегчает установку и позволяет придать свае четко вертикальное положение.

Некоторые пользуются бытовым способом погружения. При этом дрель 2 кВт крепится к свае с применением специального гайковерта-редуктора с передаточным числом 1/60. При работе необходим контроль вертикального значения.

Понять, что несущая область найдена можно по увеличению крутящего момента. Затем сваи обрезаются на 2/3 высоты ленты фундамента, чтобы можно было осуществить связку с бетоном. Внутри сваи высверливаются, чтобы вставить прутки для связки с сетками армопояса.

Буронабивные

Этот вариант изготавливается прямо на месте строительства, намного дешевле винтовых. Этот метод более предпочтителен, так как позволяет выполнить монолитную конструкцию более сложной геометрии.

При этом работы выполняются в следующей последовательности:

  • предварительные работы по погружению сваи для определения глубины;
  • бурение земляных отверстий до уровня несущего пласта, с более низким значением, учитывая региональный показатель промерзания почвы;
  • монтирование опалубки с применением полиэтиленовых, картонный, металлических, асбоцементных труб, кусков рубероида;
  • армирование прутками по 16 мм, в связке перемычками в форме круга, квадрата, треугольника.

Заливка осуществляется на выбор – сразу, или вместе с МЗЛФ. Второй способ принесет большую прочность и повысит срок эксплуатации.

5 вариантов расстановки свай

  1. Одиночный, когда каждая свая имеет свою опору.
  2. Ленточный, то есть расстояние между сваями равномерно по периметру.
  3. Полосный – подразумевает бурение свай в 2 и более рядов. Подходит для крупных строений.
  4. Кустовой – используется при повышенной нагрузке и для тяжелых конструкций.
  5. Полевой, то есть сваи располагаются рядами или в шахматном порядке.

Как устанавливается опалубка

Большая часть частных строителей заливают ленту в землю, а опалубку делают над уровнем почвы в подвальной части. При такой работе теряется доступ к боковым стенам. Целесообразнее монтаж проводить по всей высоте ленты с обеих сторон. Такая опалубка конечно повышает объем работы, увеличивает расход пиломатериалов, но однозначно дает высокие эксплуатационные свойства. Можно пользоваться съемной опалубкой, сделанной из обычных досок. Если почва нестабильная, то опалубку нужно начинать делать в траншее. При нормальном грунте – по краям, сверху. Высота равняется высоте цоколя здания.

Установка выполняется так:

  1. Вид опалубки СЛ фундаментаДрены в виде гофры или гладких труб укладываются в двойном геотекстиле, используя щелевую, дырчатую перфорацию. Засыпается щебень.
  2. Изготавливается подушка, представляющая собой способ уплотнения каждых 10 см песка и щебня попеременно дважды.
  3. Заливается стяжка для гидроизоляции ковра, рвущегося щебенкой.
  4. Гидроизолируется подошва МЗЛФ, используя Бикрост и другой аналог с основой из стекловолокна.

Гидроизоляция должна выходить за стенки траншеи по всей высоте ленты, создавая непрерывный слой.

Армирование

Создавая армопояса, нужно иметь ввиду, что лента выполняет сжимающие, изгибающие, вращающие, растягивающие функции. Поэтому нужно сделать 2 пояса – вверху и внизу.

  • Армирование СЛ фундаментаИзготавливаются арматурные сетки или используются продольные прутки. Они соединяются горизонтальными элементами через 30 см в угловых частях и 60 см на прямых участках.
  • Опорой низа сетки являются бетонные бобышки 10х10 см, по высоте равные 15 мм. Важно не укладывать их на гидроизоляцию, щебенку, арматуру.
  • Чтобы смонтировать верх, нужно к низу сетки привязать вертикально хомутики. Затем на них производится укладка верхней карты. Погружение металлических частей в бетон должно иметь минимальное значение в 15 мм.

Сечение продольных прутьев равняется до 16 мм, хомуты выполняются из арматуры 8 мм. Специалисты советуют варку заменить вязальной проволокой или хомутами из полимера. Обязательно удаление ржавчины и грязи. Армопояса связываются с помощью проволоки нахлестом от 30 до 60 см.

Бетонирование

Бетон разводится в пропорции 1:6. Чтобы залить бетоном опалубки, нужно придерживаться правил и нормативов.

  1. Заливка бетона СЛ фундаментаЗапрещено сбрасывать бетон с высоты от полуметра.
  2. Заливать нужно методом переустановки миксера, а не с помощью лопаты, так как теряются свойства бетона.
  3. Опалубка наполняется за раз с максимальным перерывом в 2 часа.
  4. В случае заливки за несколько дней, необходимо пользоваться вертикальными перемычками или мелкой сеткой Рабицей.

Сначала бетоном заливаются сваи, затем вся лента.

Обязательно должно проводится уплотнение, чтобы исключить образование воздуха. Для этого применяются глубинные вибраторы или куски арматуры. Чтобы установить вибратор в нужное место, необходимо дождаться выхода пузырьков, образования цементного молочка. Раствор протыкается в нескольких местах.

При строительстве летом, бетон нужно защитить от дождя, а зимой от замерзания. Важно следить за процессом сушки, влажности, не допуская пересыхания. Чтобы не допустить обезвоживания, сверху бетон засыпается песком, опилками, мешковиной и заливается лейкой. Когда погода холодная, внутрь опалубки помещается кабель с разогревающим характером до самого окончания строительных работ.

Гидроизоляцию можно проводить через 7 суток, а монтаж сруба через 14 дней, не раньше.

Гидроизолирование

Бетон является гигроскопичным и теплопроводным материалом. Любая часть бетонной конструкции, находящаяся в земле или в контакте с ней, подвергается коррозии, не зависимо от ливневых, паводковых стоков. Дренаж не спасет ситуацию, так как совершенно бесполезен как защита верхнего уровня.

Намокая, бетон при замерзании трескается и разрушается, поэтому сразу после возведения проводится гидроизоляция.

Она может быть выполнена:

  • Гидроизоляция СЛ фундаментаПраймерами – специальными составами, которые создают химическую реакцию с цементом, изменяя его структуру по всей толщине. Вариант очень дорогой.
  • С помощью оклейки рулонными материалами. Делается много слоев с использованием мастики. Рулоны рекомендуется покупать на основе полиэфира и стекловолокна с битумной пропиткой с двух сторон. Важно, чтобы покрытие не прерывалось. Для этого укладка производится под подошву ленты, приклеивается, загибается на верхнюю грань.
  • Красками на битумной и эпоксидной основе.
  • Путем обмазывания мастикой или пропиткой.

Рубероид – самое дешевое решение.

Утепление

Обязательно фундамент должен утепляться. Это очень важный шаг. Современные технологии помогут повысить температуру в подвальном помещении до плюса даже в морозы. Популярностью пользуются способы теплоизоляции из:

  1. полистирола – модифицированный пенопласт с устойчивостью к механическим воздействиям и с хорошей теплоизоляцией. Работа выполняется путем наклеивания специальным клеем плит, которые высыхая укрепляются дюбелями;
  2. пенополиуретана – покрытие, схожее по действию с монтажной пеной, но обладающее более высокими теплоизоляционными характеристиками. Чтобы его нанести, используется специальная установка.

Свайно-ленточный фундамент является отличным способом возведения экономичного и надежного основания со сроком эксплуатации более 100 лет.



ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Фундамент на винтовых сваях + видео

Часто нам нужно построить дом или другое здание, для которого не требуется наличие погреба или гаража. Ведь их устройство зависит от типа фундамента. Например, такая возможность предоставляется исключительно для ленточного фундамента. Но на его сооружение потребуется много материала, средств, времени и сил. Оптимальным решением является выбор в пользу фундамента на винтовых сваях. Преимущество такого основания в том, что вы можете соорудить все в короткие сроки, без особых трудозатрат и финансовых расходов. А что важнее, владелец сможет провести ряд работ своими руками.

Если вы заинтересовались, то наша статья поможет вам узнать, как сделать фундамент на винтовых сваях своими руками. Для вас мы подготовили не только перечень нужных материалов, но и подробную пошаговую инструкцию.

Материалы и инструменты для работ

Итак, чтобы выполнить работу по устройству свайного фундамента, необходимо иметь в арсенале некий список инструментов и расходных материалов. Некоторые из них простые, некоторые специфические, требующие определенных навыков. Поэтому если вы не умеете ими пользоваться, лучше нанять специалиста или друга, который имеет понятие.

Для монтажа винтовых свай потребуются:

  • колышки и веревка, чтобы выполнить разметку для фундамента;
  • лопата, уровень, рулетка, нивелир;
  • болгарка для резки свай;
  • бетонный раствор марки М300;
  • сами винтовые сваи (диаметр и вид лопастей выбирается согласно типу грунта и нагрузке на здание).

Чтобы выполнить обвязку, будь то металлическую или деревянную, нужно иметь следующие инструменты:

  • гаечный ключ и болтовой крепеж;
  • электрическую дрель со сверлами для металлических изделий;

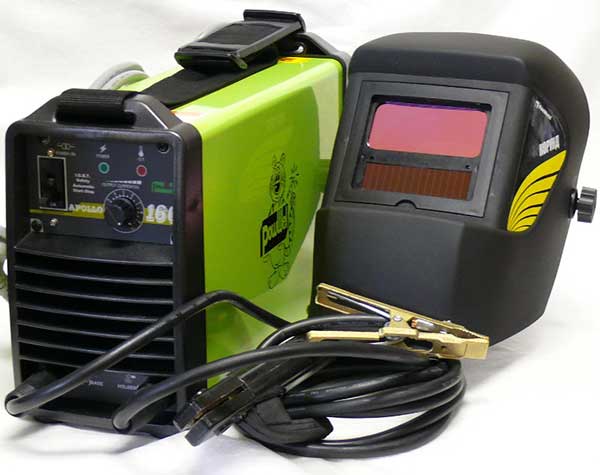

  • сварочный аппарат.

Теперь, когда вы собрали все что нужно, можно приступать непосредственно к процессу монтажа свай для фундамента.

Подготавливаем основание для фундамента

Свайно-винтовой фундамент или винтовые сваи, можно использовать для любого типа грунта. Именно за это так ценят данный вид основания. Если у вас проблемный пучинистый грунт, то это идеальное решение. Исключением является скалистый грунт с камнями. Принцип винтовой сваи прост: опора ввинчивается в землю на нужную глубину (ниже промерзания грунта и грунтовых вод), а поверх делается обвязка. Опоры монтируются на углах здания и по периметру в участках с высокой нагрузкой, а поверх делается обвязка. За счет этого вы можете добиться ровного основания даже на неровной поверхности.

Итак, с чего же начинаются наши работы. Первым делом делается план. Если вы строите дом, то он уже должен у вас быть. Конструкция дома рассчитывается, а также выясняется нагрузка на опоры. После этого можно выполнять земельные работы.

Обратите внимание! Ниже приводиться схема, которая поможет вам определить глубину и нагрузку на различных типах грунта.

Для начала расчистите участок, чтобы вам ничего не мешало: деревья, кусты, куча мусора, другие ненужные постройки. Участок должен быть чистым. После этого выполните разметку, ориентируясь на план здания и самого фундамента. Для этого вам нужно воспользоваться уровнем, колышками, нивелиром и веревкой. Работу следует выполнить с точностью, так как от этого зависит правильность формы будущей постройки. Погрешность, которую можно допустить, равняется 2 см.

Важно знать, что сваю обязательно устанавливать на углу помещения и на узловых местах. Кроме того, одну сваю нужно добавить по центру несущей балки, а также закрыть пролеты. Это поможет распределить нагрузку по всей поверхности грунта, не нагружая фундамент. Ниже на схеме вы можете увидеть, как сконструирован правильный фундамент на винтовых сваях.

Немного о сваях для фундамента

Сразу хочется сказать, что экономить на элементах фундамента никак нельзя! Это будет неоправданно, так как последствия будут критическими. Срок эксплуатации снижается в разы, а сам дом долго не простоит. Ведь речь идет о металлических сваях, которые должны быть полностью защищены от коррозии, без царапин и т. д. Иначе они поржавеют и разрушаться. А никто не хочет испортить свой дом. Поэтому используйте новые и надежные сваи.

Что касается диаметра, то для дачных построек подойдут опоры сечением 110–170 мм, толщина стенок которых 4 мм и больше, а лопасти – 25 см. Для серьезных конструкций рекомендуется использовать изделия диаметром 170–270 мм, с толщиной стенок от 6 мм и лопастями 40 см и больше. Важно, чтобы металл был покрыт антикоррозийным средством.

Длина же выбирается исходя из типа грунта, точек промерзания и пролегания грунтовых вод.

Установка винтового фундамента пошагово

После того как вы сделали разметку, можно приступать к основной части работ. Все можно сделать за несколько дней, но понадобится помощь. Итак, начнем разбирать пошаговую инструкцию:

  1. В местах, где будут ввинчиваться сваи, сделайте небольшое углубление (лидер-лунка). Достаточно снять верхний плодородный слой. Не стоит сильно углубляться, так как преимущество винтовой сваи в том, что при вкручивании, грунт под ней не разрыхляется, а уплотняется. Поэтому снимите слой в 10–15 см, шириной больше за лопасть опоры на 3 см. Так, вам будет легче работать. Сделайте это для всех точек.
  2. Теперь можно ввинчивать сваю в грунт. Для этого попросите помощи. Основана задача – сделать все ровно, перпендикулярно поверхности земли. Самое важное – правильно начать, а дальше свая по направлению будет углубляться. Поэтому один из вас должен выровнять сваю, держа ее перпендикулярно, а другой (лучше двое) начнут ввинчивать ее в грунт. Для удобства используются специальные штанги, работающие по принципу штопора. Если вы открывали вино, то вы должны понимать, как это работает. При этом проверяйте, ровно ли она установлена.
  3. Когда свая достигла нужного уровня (вы можете заранее нанести отметку на трубу), можно приступать к работе с другой. Если грунт хороший, то работа выполняется быстро. Тем более с помощниками. Работайте до тех пор, пока не зафиксируете все опоры.
  4. Затем все части фундамента выравниваются по горизонту. Все излишки можно отрезать болгаркой. Поверхность должна быть ровной, используйте нивелир.
  5. Теперь приготовьте бетонный раствор и залейте его в полость сваи. Так, прочность увеличится в разы.
  6. Используя сварочный аппарат, приварите к каждой опоре пластину из металла, толщина которой не меньше 8 мм. Она должна выступать за края сваи на 2–3 см с каждой стороны.

Осталось сделать обвязку. Здесь есть несколько вариантов. Обвязка может быть деревянной, металлической или из бетона. Выбор зависит от того, какие стены будет иметь ваш дом. Если постройка из бруса, то достаточно деревянной обвязки. Кирпичные небольшие постройки, пенобетонные или газосиликатные возводятся на металлическом основании. А тяжелые многоэтажные дома и коттеджи лучше делать на железобетонной обвязке. Ниже приводится схема, как крепить каждый из видов.

На этом все. Работа сделана быстро, качественно и без лишних проблем. Остается возвести коробку здания. Что касается «цоколя», пространства межу землей и обвязкой, то его можно зашить. Так, вы придадите дому прекрасный внешний вид и утеплите его.

Подведем итоги

Свайный фундамент – прекрасное решение. Несмотря на свою среднюю стоимость, он имеет высокие несущие способности. А тот факт, что вы сможете обустроить фундамент на любом типе грунта, делает свайно-винтовое основание идеальным вариантом. Мы уверенны, что эта инструкция поможет вам самостоятельно сделать качественный фундамент, без помощи специалистов. А еще больше информации вы можете узнать из этого видео.

bouw.ru

плюсы и минусы, пошаговая инструкция сваяного фундамента своими руками

При высоком УГВ и неустойчивом грунте фундамент для частного дома часто приходится делать из свай. Использовать другие варианты в такой ситуации оказывается слишком нерационально. Они будут получаться либо слишком дорогими, либо недолговечными из-за повышенной влажности почвы. Железобетонный свайный фундамент буронабивного типа более дешев и прост в исполнении. Его без проблем можно сделать самостоятельно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Схема одного из примеров свайного фундамента с подземным ростверком

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

  1. Винтовые (вкручиваемые) стальные.

  2. Забивные железобетонные.

  3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

  • Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

  • Высокая скорость и предельная простота работ при самостоятельном их выполнении;

  • Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

  • Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

  • Сложность проведения расчетов при проектировании;

  • Возможность применения только для легких зданий;

  • Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример фундамента на забивных сваях

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

  1. Земляные работы.

  2. Установка асбестоцементных труб и укладка в них арматуры.

  3. Заливка бетона.

  4. Устройство ростверка.

  5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

Процесс строительства забивного варианта

Разметка свайного поля

Разметка свайного поля


Разгрузка сваебойной машины

Разгрузка сваебойной машины


Разгрузка свай

Разгрузка


Транспортировка свай

Транспортировка столбов


Забивка свай

Забивка


Сваи забиваются специальной машиной

Сваи забиваются специальной машиной


Все сваи должны быть на одном уровне

Все сваи должны быть на одном уровне


Установка пластин под обвязку свай

Установка пластин под обвязку


Свайный фундамент готов!

Готово!

Читайте также про другие виды фундаментов:

Смотрите также видео о преимуществах и недостатках свайных фундаментов

Читайте про другие наши материалы:

sdelat-dom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
