Резка пенопласта своими руками. Станок для резки пенопласта

Пенопласт – это недорогой материал, из которого умельцы делают самые разные изделия. Он очень популярен не только из-за дешевизны, но и из-за простоты обработки. Не все знают, что пенопласт совсем не обязательно резать обычным ножом. В таком случае он будет очень сильно крошиться и сделать ровный срез будет просто невозможно.

Но этот материал очень хорошо плавится, причем от относительно невысокой температуры. Именно поэтому наиболее удобным способом работы с пенопластом является его резка с помощью специальных резаков, которые основываются на высокой температуре. Но резка пенопласта своими руками возможна и другими способами, которые мы обязательно рассмотрим.

Что такое пенопласт и для чего он используется

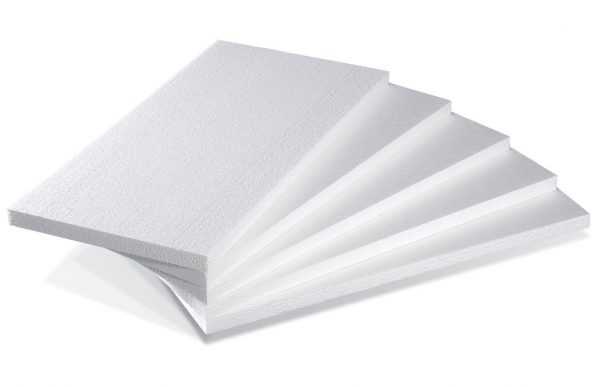

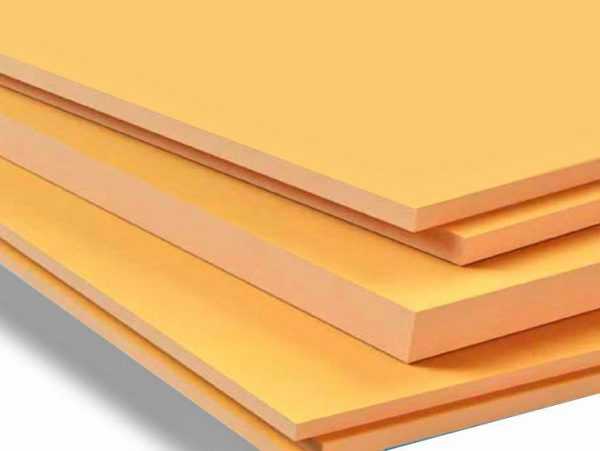

Листы пенопласта

Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его

дешевизна. Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Как резать пенопласт без специального оборудования

Первый распространенный вопрос – что делать, если нужно отрезать пенопласт, но сооружать специальный резак слишком сложно, дорого и бесполезно. Выход есть, даже несколько.

Способы резки пенопласта

Ножовка по дереву

Большие зубья ножовки позволяют цепляться за гранулы пенопласта и довольно эффективно его резать. Для реализации такого способа не нужно самостоятельно ничего дорабатывать, достаточно лишь приобрести или взять уже готовую ножовку по дереву. Точно также резку можно осуществлять и с помощью лобзика, в этом случае важно будет подобрать нужную пилку для него.

Пила по дереву

Но этот способ не получил большого распространения, так как при его использовании пенопласт в любом случае будет крошиться, а идеально ровного среза добиться не удастся. Также при неаккуратном использовании инструмента, плита может треснуть и вся работа пойдёт насмарку. Поэтому практически всегда для резки такого капризного материала используют следующие способы.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

  1. Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
  2. Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
  3. Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки. Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез.

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени. Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества.

Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Резак из паяльника

Специальный резак для резки пенопласта

Если вы хотите на регулярной основе делать изделия из пенопласта, причем так, чтобы они получались действительно ровно и хорошо, то придется сделать специальный станок для резки, который позволит вам делать все это.

В интернете можно найти множество вариантов этой конструкции, которые отличаются размером, внешним видом, но суть у них одна. Мы разберем одну из самых популярных и простых конструкций, которая хорошо зарекомендовала себя.

Таблица 1. Основные способы резки пенопласта

Способы резкиПреимуществаНедостатки
Пилой по деревуПростота и доступностьНе удастся добиться идеального среза
Раскаленным ножомДоступностьНож быстро остывает
Резаком из паяльникаНе остынет, поэтому можно делать длинные разрезыНужно затратить время на создание
Самодельным станкомПозволяет делать идеально ровные разрезыСложность

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

  1. Лист ДСП или другое плотное основание, размером приблизительно
    600 на 400 миллиметров
    . Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
  2. Ровная деревянная рейка, длиной около метра.
  3. Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
  4. Нихромовая проволока, диаметром приблизительно 0.4 миллиметра. Нужно около половины метра, но лучше купить с запасом.
  5. Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
  6. 10-15 шурупов.
  7. Провода, крокодилы для их крепления.
  8. Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

  1. Дрель или шуруповерт;
  2. Лобзик или ножовка по дереву;
  3. Отвертка;
  4. Плоскогубцы;
  5. Сверло под диаметр шурупа.

Видео- Как сделать станок для резки пенопласта своими руками

Где взять нихромовую проволоку

Мотки нихромовой проволоки

Нихромовая проволока – неотъемлемая часть резака, но не все знают что это, а главное – где ее взять. Нихромовая проволока отличается от обычной своей прочностью и очень высокой температурой плавления. Именно поэтому ее удобнее всего использовать для создания резака для пенопласта.

Такую проволоку используют в утюгах, кипятильниках и некоторых других нагревательных приборах. Кроме того, ее можно купить в магазинах электроники, на рынках.

Блок питания, его подключение и настройка

Наш резак будет работать от обычного компьютерного блока питания, который есть практически у каждого, но если его не нашлось, то его можно купить в любом компьютерном магазине, стоит он недорого.

Шнур питания нужно вставить в розетку и включить устройство. Но блок питания не включится из-за особенностей его работы. Для того чтобы он включился нужно:

  1. Найти самый большой разъем, который предназначен для материнской платы.
  2. Приготовить небольшой кусочек обычной проволоки или найти шпильку.
  3. Найти там зеленый провод, он будет один.
  4. Теперь с помощью шпильки нужно замкнуть зеленый провод с одним из черных проводов, причем неважно каким.

После этих нехитрых манипуляций блок питания заработает.

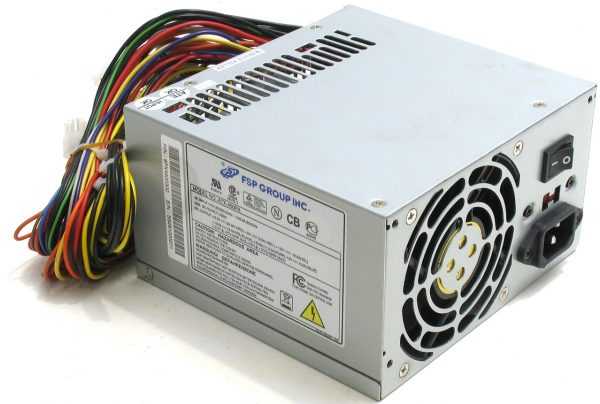

Компьютерный блок питания

Осталось только получить каким-то образом нужное нам напряжение, используя блок питания. Для этого нужно найти разъём Molex, который представляет собой разъём с четырьмя отверстиями, к которым идут провода разных цветов.

В отверстия с желтым и черным проводом необходимо подключить провода проводка, которые и будут питать весь резак. На этом все манипуляции с блоком питания окончены, можно переходить к построению самого резака.

Выбор длины проволоки

Прежде чем начать изготовление самого станка для резки пенопласта, нужно рассчитать длину нихромовой проволоки, которой будет достаточно для нормальной резки материала. Для этого нужно:

  1. Взять длинную рейку, прикрутить к ней с двух сторон по шурупу.
  2. На один из шурупов необходимо прикрепить пружину на растяжение, которая также будет использоваться нами в дальнейшем.
  3. Натянуть нихромовую проволоку на максимально возможную длину. Один ее конец будет присоединен через пружину.
  4. Теперь нужно подсоединить один провод от блока питания на самый конец проволоки, который не имеет пружины.
  5. Второй провод закреплять плотно не нужно, его мы будем перемещать. В зависимости от положения провода будет увеличиваться температура проволоки. Чем два конца ближе – тем она горячее. Таким образом, нужно найти положение, при котором температура проволоки будет достаточной для резки пенопласта. Обратите внимание, что если расположить провода слишком близко, то пенопласт будет подгорать, что негативно скажется на конечном качестве изделия.

Далее нужно замерить расстояние между проводами и запомнить его. Именно столько проволоки будет использоваться для резки пенопласта.

Теперь всю конструкцию нужно разобрать и приступить к изготовлению основной части резака.

Подбор длины проволоки

Основание

Первым делом нужно взять доску для основания и прикрутить к ней 4 ножки, подготовленные заранее. Проще всего для этого взять 4 пробки от пластиковых бутылок и закрепить их на обратной стороне доски с помощью обычных шурупов. Важно, чтобы шурупы не вышли с обратной стороны доски. Это может случиться, если подобрать слишком длинный крепеж.

Далее нужно найти самую ровную сторону основания и прикрепить туда конструкцию, к которой будет прикручиваться проволока.

ДСП для основания резака

Крепление для проволоки

Крепление для проволоки в нашей конструкции представляет собой два скрученных куска рейки, которые плотно прикреплены к основанию. Важно собрать все так, чтобы образовался угол в 90 градусов и ничего не шаталось.

Первым делом нужно скрепить две рейки между собой. Длина первой должна равняться длине проволоки, которая подходит для резки. Длина второй рейки будет выражать расстояние от края резака до проволоки. Его необходимо подбирать исходя из размера заготовки, которую вы собираетесь обрабатывать.

Теперь получившийся угол из реек нужно прикрутить к основанию, используя уголки. Важно сделать это так, что конструкция не шаталась.

Теперь в основании нужно просверлить сквозное отверстие там, куда будет уходить леска. Для этого к центру рейки нужно прикрутить шуруп, а на него привязать нитку. Когда нитка опустится, нужно поставить точку в месте, с которым она соприкасается. Здесь и нужно сверлить.

С обратной стороны основания, рядом с отверстием, нужно прикрутить небольшой шуруп. Он должен находиться как можно ближе к отверстию.

Установка проволоки

Крепление проволоки

Теперь нужно приступить к креплению проволоки. Первым делом нужно закрепить пружину на шуруп, который находится на рейке. К концу пружины приматывается нихромовая проволока, причем пружину нужно растянуть примерно наполовину.

Другой конец проволоки нужно плотно намотать на шуруп, который был прикручен с обратной стороны основания. Проволока должна быть хорошо натянута, а пружина не должна находиться в исходном положении. Нихромовая проволока может быть довольно неровной из-за того, что очень охотно принимает форму, которую ей придали. Чтобы сделать ее максимально ровной, ее нужно натянуть и поводить по ней кусочком дерева до тех пор, пока визуально она не станет гладкой. Вряд ли получится сделать проволоку идеальной, но незначительные неровности не будут сильно мешать резке.

Последним этапом будет настройка резака. Дело в том, что прикрученная рейка не создает прямой угол с основанием резака. Чтобы исправить это, нужно взять угольник и приложить его к рейке. Теперь с помощью шуруповерта или отвёртки нужно немного прокрутить шуруп до того момента, пока не образуется ровный угол.

На этом процесс создания самодельного резака для пенопласта закончен. Остается только подключить питание.

Натяжение проволоки через пружину

Подключение питания

Чтобы резак начал работать, к нему необходимо подключить питание от блока, который мы делали в предыдущих шагах. Для удобства крепления можно купить специальные крокодильчики, которые помогут закрепить провод за пару движений. Если крокодильчиков нет, то провод можно просто примотать в нужных местах.

Видео- Станок для резки пенопласта своими руками

Первый конец провода нужно подключить с обратной стороны основания, к шурупу, который мы туда прикрутили. Второй конец нужно разместить на самой нихромовой проволоки, под пружиной. Если немного опустить провод, то температура увеличиться и резак будет мощнее.

Если нужен полноценный регулятор мощности, то вот краткая инструкция, как его сделать:

  1. Нужно взять кусок нихромовой проволоки, который остался и намотать его на обычную шариковую ручку так, чтобы получилось что-то похожее на пружину.
  2. На концах пружины нужно выгнуть крючки.
  3. Теперь в произвольном месте на раме резака нужно вкрутить два шурупа на расстоянии примерно равном длине получившейся пружины. Проволоку необходимо закрепить на этих шурупах.
  4. Далее нужно соединить конец пружины с началом нихромовой проволоки самого резака.
  5. Первый провод от блока питания нужно подключить к тому же шурупу, который находится под основанием, а второй провод нужно закрепить на одном из витков проволоки. В зависимости от выбранного витка будет меняться сопротивление в цепи, а значит и мощность нашего прибора.
Регулятор мощности

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

  1. Включить блок питания.
  2. Сделать качественную разметку на листе пенопласта, чтобы было видно, где должна быть линия среза.
  3. Взять металлическую линейку и приложить ее к линии среза. Без линейки будет очень тяжело производить резку.
  4. Вырезание сложных геометрических фигур на таком станке тоже возможно, но для этого обязательно нужно потренироваться на простых изделиях.

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

  1. Найти ровную доску и положить ее на основание пенопластового резака.
  2. В одном конце доски просверлить сквозное отверстие. На другом конце нужно сделать прорезь, в которой должен свободно ходить шуруп.
  3. Теперь остается только выставить нужный размер и прикрутить оба шурупа к самому резаку. Таким образом, доска будет служить направляющей, к которой нужно прижимать заготовку. С ее помощью можно вырезать изделия с идеально ровным краем.
Процесс резки материала

Опасность резки в домашних условиях

Помните, что при горении, а значит и при резке с помощью нашего станка, может выделять высокотоксичные вещества. Эти вещества могут навредить человеку, поэтому обязательно нужно соблюдать технику безопасности, чтобы не навредить себе.

Техника безопасности при самостоятельной резке

  1. Работать обязательно в хорошо проветриваемом помещении, желательно большом.
  2. Нельзя дышать парами или дымом, которые исходят от пенопласта, желательно работать в маске или респираторе.
  3. Нельзя ставить руки близко к раскаленной проволоке.

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.

fasad-exp.ru

Самодельный станок для резки пенопласта – электрическая схема

Тепло и звукоизоляционные строительные материалы на рынке представлены в широком ассортименте, это вспененный полиэтилен, минеральная и базальтовая вата и многие другие. Но самым распространенным для утепления и звукоизоляции является экструдированный пенополистирол и пенопласт, благодаря высоким физико-химическим свойствам, простоте монтажа, малому весу и низкой стоимости. Пенопласт имеет низкий коэффициент теплопроводности, высокий коэффициент звукопоглощения, устойчив к воздействию воды, слабых кислот, щелочей. Пенопласт устойчив к воздействию температуры окружающей среды, от минимально возможной до 90˚С. Даже через десятки лет пенопласт не меняет своих физико-химических свойств. Пенопласт также обладает достаточной механической прочностью.

Пенопласт обладает еще очень важными свойствами, это пожароустойчивость (при воздействии огня пенопласт не тлеет как древесина), экологическая чистота (так как пенопласт сделан из стирола, то в таре из него можно хранить даже пищевые продукты). На пенопласте не возникают грибки и очаги бактерий. Практически идеальный материал для утепления и звукоизоляции при строительстве и ремонте домов, квартир, гаражей, и даже упаковки для хранения продуктов питания.

В магазинах строительных материалов пенопласт продается в виде пластин разной толщины и размеров. При ремонте зачастую нужны листы пенопласта разной толщины. При наличии электрического резака пенопласта всегда можно нарезать из толстой пластины листы нужной толщины. Станок также позволяет фигурную пенопластовую упаковку от бытовой техники превратить в пластины, как на фотографии выше, и успешно разрезать толстые листы поролона для ремонта мебели.

Как легко режется пенопласт на самодельном станке, наглядно демонстрирует видео ролик.

Всего просмотров: 49728

При желании сделать резак для пенопласта и поролона многих останавливает сложность с организацией подачи питающего напряжения для разогрева нихромовой струны до нужной температуры. Это препятствие преодолимо, если разобраться в физике вопроса.

Конструкция станка

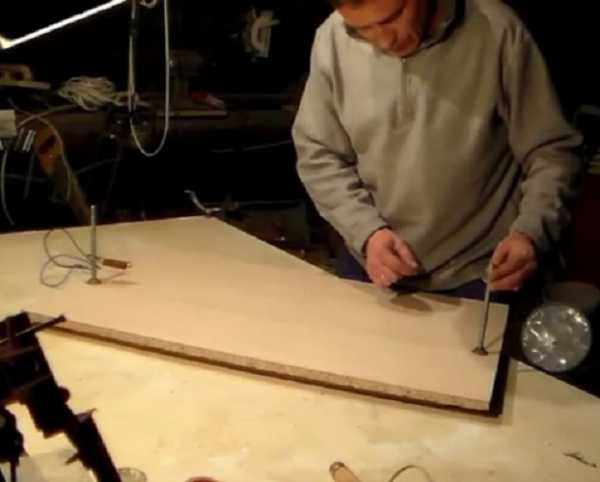

Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

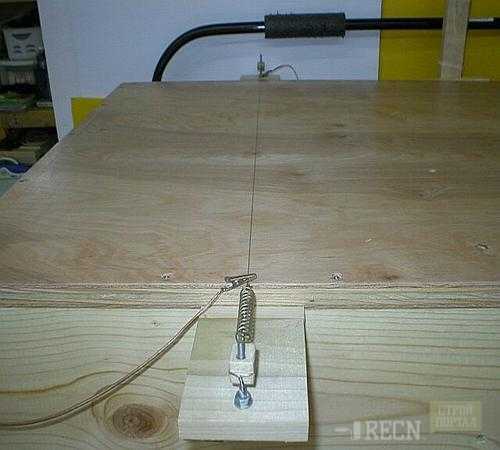

Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

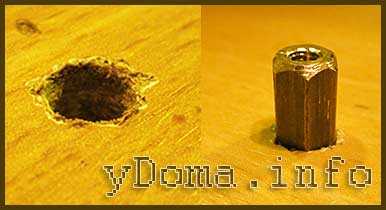

Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм2. Выбрать сечение провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм2. Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм2, соединенных параллельно.

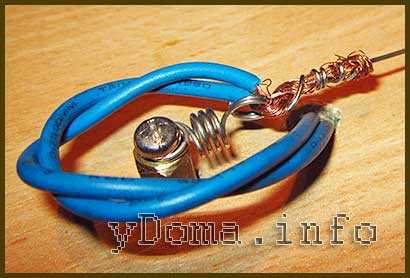

После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.

Такой способ соединения токоподводящего медного провода с нихромовым проводом обеспечит большую площадь их контакта и исключит сильный нагрев в месте соединения при работе станка для резки пенопласта. Это подтвердила практика, после продолжительной резки пенопласта, полихлорвиниловая оболочка токоподводящего провода не оплавилась, медный провод в зоне соединения не изменил своего цвета.

Для возможности регулировки толщины резки пенопласта на приспособлении, отвод токоподводящих проводников сделан с петлей. Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. По углам основания прибиты такие же скобки в качестве ножек.

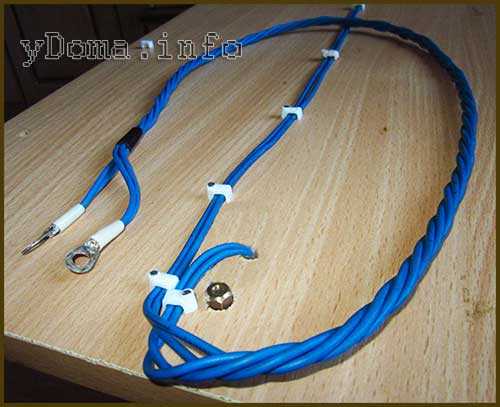

Токоподводящие провода резака, чтобы не запутывались, свиты между собой. На концах проводов для подключения к источнику питания, запаяны накидные клеммы.

Выбор нихромовой проволоки

Нихромовая проволока по внешнему виду мало чем отличается от стальной проволоки, но сделана она из сплава хрома и никеля. Наиболее распространена проволока марки Х20Н80, содержащая 20% хрома и 80% никеля. Однако в отличие от стальной или медной проволоки, нихромовая проволока имеет большее удельное сопротивление и выдерживает, сохраняя, высокую механическую прочность температуру нагрева до 1200˚С. Нихромовая проволока выпускается диаметром от 0,1 мм до 10 мм.

Нихромовая проволока широко используется в качестве нагревательных элементов в бытовых и промышленных изделиях, таких как электрический фен, утюг, электроплитка, лучевые обогреватели, паяльники, водонагреватели и даже в электрочайниках. И это далеко не полный перечень. Так называемые нагреватели типа ТЭН тоже изготовлены из нихромовой проволоки, только спираль размещена в металлической трубке, которая заполнена для изоляции и передаче тепла от спирали к стенкам трубки, кварцевым песком. Привел перечень приборов не случайно, просто из вышедшего из строя нагревательного элемента можно взять нихромовую проволоку для изготовления станка, конечно, если она не успела перегореть от долгой работы.

Резка пенопласта на станке заключается в расплавлении его по линии прохода, разогретой нихромовой проволоки. Температура плавления пенопласта составляет около 270˚С. Чтобы пенопласт плавился при соприкосновении с проволокой, температура ее должна быт в несколько раз больше, так как тепло будет расходоваться не только на плавление, но и за счет теплопроводности поглощаться самим пенопластом, снижая температуру проволоки. Количество поглощаемого пенопластом тепла будет напрямую зависеть от его плотности. Чем плотнее пенопласт, тем больше потребуется тепловой энергии.

Из выше сказанного следует, что в зависимости от плотности пенопласта для его резки необходимо выбирать проволоку соответствующего диаметра, чтобы нихромовая проволока не расплавилась от выделяющегося на ней тепла. Чем выше плотность пенопласта, тем большего диаметра должна быть нихромовая проволока. Стоит заметить, что резаком, на котором установлена проволока для резки плотного пенопласта с успехом будет резаться и неплотный, только продвигать его надо будет быстрее.

Длина нихромовой проволоки для резака выбирается исходя из размеров пластин пенопласта, предназначенного для резки, и от плотности пенопласта не зависит.

В результате подведенных экспериментов, было определено, что для эффективной резки пенопласта мощность, которую необходимо подавать на единицу длины проволоки должна быть в пределах 1,5-2,5 Вт на сантиметр длины проволоки, для такого режим работы лучше всего подходит нихромовая проволока диаметром 0,5-0,8 мм. Она позволяет выделить достаточное количество тепла для быстрой резки пенопласта любой плотности, сохраняя при этом свою механическую прочность. Поэтому для изготовления станка для резки пенопласта была использована нихромовая проволока диаметром 0,8 мм.

Расчет параметров источника электропитания
для нагрева проволоки

Надо отметить, что для разогрева нихромовой проволоки станка для резки пенопласта подойдет источник электропитания как переменного тока, так и постоянного.

С учетом того, что на сантиметре длины проволоки нужно выделять мощность не более 2,5  ватта и длине проволоки 50 см, можно рассчитать мощность источника электропитания. Для этого нужно умножить величину выделяемой мощности на длину проволоки. В результате получается, что для разогрева проволоки станка для резки пенопласт понадобится источник электропитания мощность 125 Вт.

Теперь необходимо определить величину напряжения источника электропитания. Для этого нужно знать сопротивление нихромовой проволоки станка для резки пенопласта.

Сопротивление проволоки можно рассчитать по удельному сопротивлению (сопротивлению одного метра проволоки). Удельное сопротивление проволоки из нихрома марки Х20Н80 приведено в таблице. Для других марок нихрома значения отличаются незначительно.

Как видно из таблицы, для проволоки диаметром 0,8 мм удельное сопротивление составляет 2,2 Ом, следовательно, нихромовая проволока длинной 50 см, которая была

ydoma.info

Как сделать станок для резки пенопласта своими руками

Доброго времени суток, уважаемые самоделкины!
В этой статье Даня Крастер, автор канала SuperCrastan покажет, как изготовить станок для резки пенопласта.

Перед тем как перейти к теме литья, Даня хочет показать Вам устройство, которое поможет решить некоторые задачи по изготовлению литьевых форм. В этот раз речь пойдет о станке для резки пенопласта.

Материалы и инструменты.
Кантал 0,6мм 50см
Несколько досочек или кусок ДСП, фанеры, для изготовления столика
Брус - достаточно жесткий для штанги, около метра - полутора
Стальная пластина 50*50*1мм
Тарлеп
Саморезы
Шуруповерт, сверла
Стамеска.

Сложно, на самом деле, назвать этот девайс станком. Даня бы сказал что это приспособление, хотя в целом, это полноценный инструмент.

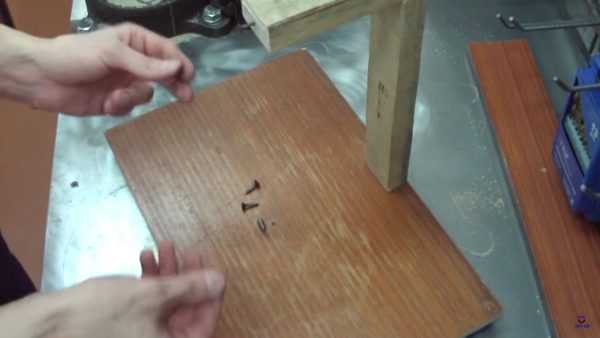

Итак, для начала потребуется сделать вот такой вот столик.
4 деревяшки, 5 саморезов.


Показывать процесс изготовления оного Даня не будет по причине унылости, он покажет сборку собственно станочка. Под столиком у него будет минимум заморочек.
Вкручивает саморез, на который будет крепиться талреп. Талреп - это приспособление, которым натягивают трос.


Далее прикручивает к уголку брусок, назовет его мачтой.

К мачте на саморез сажает перекладину.

И усиливает это дело еще одним уголком из бруска.

В итоге должна получиться вот такая вот "виселица".

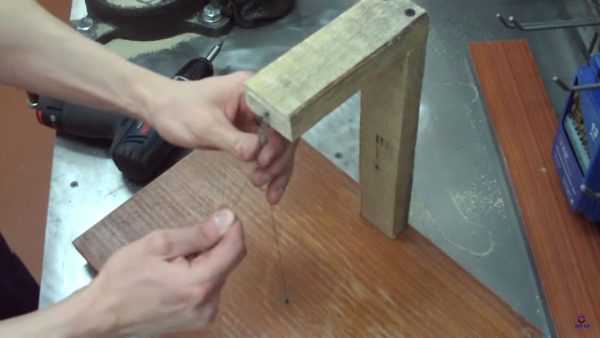

Угловой линейкой с упором отмечает место, куда должна уходить нить накаливания.


В принципе, если стол ровный, можно это сделать отвесом.
Помечает место Х, которое затем рассверливает сверлом на 6 миллиметров.


Далее, на заранее подготовленной металлической пластинке, толщиной 1 миллиметр, отмечает центр.

И сверлит миллиметровым сверлом.

Пластина нужна для того, чтобы нагретая нить в процессе резки не прожигала дерево и не расшатывалась во все стороны. Отмечает место установки пластины в столик.

Вставлять будет заподлицо, а для этого необходимо выбрать слой фанеры.
Делать это Даня будет с помощью обычной стамески и небольшого молотка.
Прорезав края, начинает выбирать верхний слой.


После того, как пластина уверенно заняла свое положение, и ничего не цепляет, автор будет гвозди гнуть.

А для чего - сейчас поймете. Сгибает гвоздь в тисках, в форме буквы П.


Обрезает лишние куски болторезом.

Далее отмечает получившиеся расстояние между "ножками" с нижней стороны столика.

Эта деталь нужна для того, чтобы опять же нить не жгла дерево, и чтобы талреп мог спокойно крутится.
Высверливает отверстия для скобы с помощью шуруповерта.

Вклеивает гвоздь - скобу на термоклей.

И приклеивает пластину.

Для пущего качества, усаживает ее молотком.

Далее, особо не парясь над креплением нити, наполовину вкручивает саморез с широкой шляпкой. В простонародье клоп.

И наматывает на него кантал 0,6 миллиметров, он же фехраль.

Благо, с распространением вейп-шопов, этот материал теперь супер доступен. Клопа можно поджать немного.

Протягивает нить накаливания через отверстие.

Наматывает кантал на талреп, а другую сторону тарлепа крепит к саморезу.

Талреп крутит в ту сторону, в которую он затягивается.

Отлично натянулось, прямо как струна.

Включает питание. У Дани под рукой завалялся зарядник для авто аккумуляторов, поэтому его и будет пользовать.

12 Вольт, 4 Ампера, 40 сантиметров 0,6 кантала. Как то так получилось.

Можно, конечно, взять кантал меньшего диаметра, чтобы уменьшить ток. Но автор решил, что так будет в самый раз. И, о чудо, проволока режет пенопласт как масло!

По поводу температуры автор ничего сказать не может, измерить было нечем. Но нагрева явно хватает для резки не очень плотной упаковки от холодильника.
Также можно резать тонкие пластики, Даня что-то совсем упустил момент. Рез получается ровный и сильно края не пережаривает.
Фишка такого станка в том, что при желании, можно нарезать много одинаковых кусочков, реечек, кубиков, вырезать шайбы.

А при определенных скиллах - даже конус. Потом все эти фишки сыграют роль литьевых форм.

Спасибо Дане Крастеру за подробную инструкцию по изготовлению полезности для творчества!
Всем хороших самоделок!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

принцип действия и инструкция по изготовлению своими руками в домашних условиях

Пенопласт — многофункциональный материал, который обладает хорошей теплоизоляцией и способностью поглощать шум. Благодаря этому среди большого многообразия строительных материалов, он занимает лидирующее место. Порезать его можно подручными инструментами, но для объемных работ требуются специальные аппараты.

Разновидности пенопласта

В настоящее время производители выпускают несколько видов пенопласта. Устойчивость материала к любым механическим воздействиям зависит от его плотности. Поэтому для разных монтажных работ используется определенный материал. Чем выше плотность, тем прочнее и тяжелее пенопласт:

  • Низкая плотность. Не подходит для создания форм с четкими линиями. Во время резки пенопласт начнет ломаться и крошиться. Пожаробезопасен и обладает хорошей устойчивостью к влаге. Часто используют в качестве утеплителя.
  • Высокая плотность. Материал предназначен для особых условий, так как хорошо сохраняет теплоизоляцию помещения, устойчив к высоким нагрузкам, а также появлению различных микроорганизмов и плесени. При этом имеет высокую цену.

Преимущества и недостатки материала

Самый лучший теплоизоляционный материал — пенопласт — имеет множество положительных и отрицательных свойств. Его достоинства:

  • Это особый утеплитель, который способен качественно звукоизолировать не только отдельные комнаты, но и все строения.
  • В его состав не входят вредные вещества, поэтому материал является экологически чистым.
  • Используется в качестве потолочных покрытий. Декоративные изделия имеют разный фактурный рисунок и цветовую гамму.
  • Применяют во время транспортировки. Для качественной герметизации изделие дополнительно уплотняют пенопластом.
  • Его можно без проблем перевозить, разгружать и укладывать благодаря легкому весу.
  • Материал устойчив к грибкам и плесени.

Под воздействием высоких температур и некоторых технических веществ пенопласт начинает разрушаться. Поэтому при работе с материалом необходимо соблюдать определенные правила. Нельзя использовать бензин, ацетон и уайт-спирит. Пенопластовая плита начнет крошиться и разрушаться изнутри при температуре воздуха свыше +500 градусов. Из-за этого в местах, где используется утеплитель, обязательно должен соблюдаться температурный режим.

Области применения

Кроме строительства, пенопласт нашел применение и в других областях:

  • Дизайнеры часто используют его при оформлении интерьера, воплощая свои самые смелые фантазии.
  • Для упаковки медицинских изделий.
  • Во время ремонтных работ холодильных и климатических устройств.
  • Спасательные жилеты и круги, буйки и поплавки в своем составе содержат пенопласт.
  • Для изготовления трехмерных букв в рекламе.

Устройства для резки

Разрезание материала на мелкие детали выглядит очень просто. Но на самом деле, делая эту работу, нужно придерживаться некоторых нюансов и знать определенные хитрости. Соблюдение всех правил поможет быстро и качественно обработать материал.

Какое приспособление разрезает пенопласт лучше других? Есть несколько инструментов, с помощью которых можно формировать детали:

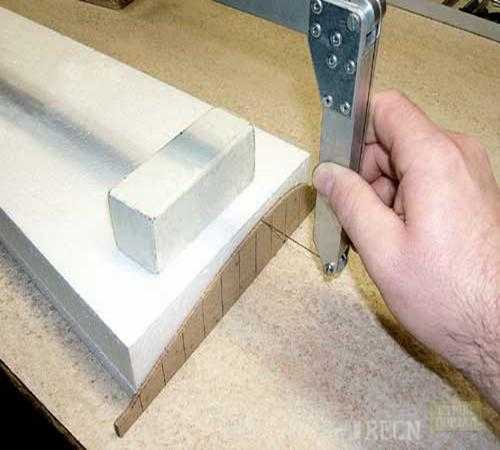

  • Ножовка по дереву. Длинный прямой разрез легко сделать ножовкой по дереву. Насколько точным и равномерным получится разрез, зависит от размера зубцов: чем тоньше зубья, тем качественнее разрез. Работать с инструментом легко и быстро, без травматизма. Подходит для резки материала толщиной свыше 80 см.
  • Струна. Инструмент обеспечивает быструю и точную резку материала. Его часто используют домашние мастера.
  • Паяльник. Этот инструмент используют, когда необходимо сделать высокоточную нарезку. Паяльник оборудован ножевой насадкой, которая нагревается при включении. Деталь закрепляют и медленно разрезают плавными движениями. Работу проводят с особой осторожностью, так как пенопласт плавится и капает под воздействием горячего ножа.
  • Нож с насадкой. Детали небольших размеров можно разрезать острым ножом. Но его конец оборудуют резиновой насадкой. Детали из пенопласта надежно фиксируют в тиски, а затем разрезают. Иногда во время резки нож соскальзывает. Чтобы избежать травмы, движения ножа делают «от себя».
  • Канцелярский ножик. Плавное разрезание пенопласта можно сделать, если нагреть канцелярский ножик. Недостаток инструмента в том, что он быстро затупляется. Его используют для резки тонкого материала.

Самодельный станок для резки пенопласта

Инструмент для резки пенопласта можно изготовить своими руками в домашних условиях. Модель выбирают в зависимости от конструктивных особенностей.

Изготовление терморезака

Из лобзика и паяльника можно изготовить термонож для пенопласта:

  1. Главная деталь в этом устройстве — втулка. Ее изготовляют из пластины, которую предварительно оттачивают, выгибают, а затем проделывают отверстие. Отверстие необходимо для нити.
  2. Выходящие из отверстия провода отрезают. В местах разрыва отверстия припаивают. Получается выжигатель.
  3. В готовую пластину монтируется лобзик. Его разрезают на две части и закрепляют болтами сверху пластины. Нижнюю часть пластины устанавливают на основание, закрепляя саморезами.
  4. Втулку устанавливают в лапку.
  5. В основании просверливают отверстие с резьбой диаметром 5 мм.
  6. Чтобы нихромовый провод выпрямился, включают выжигатель и его проводами дотрагиваются до проволоки. Выжигатель начнет гудеть при слабом нагреве проволоки. Значит, она имеет слабое сопротивление, и проволоку заменяют на более тонкий вариант.

После изготовления проводят пробное разрезание.

Резак из нихрома

Отличительная черта этого устройства — способность разрезать материал двумя способами: вдоль и поперек. Он состоит из нити или проволоки. Эта часть инструмента является основной, и ее нельзя ничем заменить. Для изготовления проволоки и нити используют сплав из никеля и хрома. Чтобы разрезать лист определенной высоты, нить устанавливают в горизонтальное положение. Устройство с нихромовой проволокой разрезает толстый лист пенопласта на более тонкие части.

Для изготовления самодельного инструмента понадобятся саморезы и пружины, деревянный брусок и основание, лабораторный трансформатор, шуруповёрт, дрель и плоскогубцы. Чтобы резак получился универсальным, толщина нихромовой нитки должна быть около 50 см.

Пошаговая инструкция:

  • В деревянный брусок вкручивают два самореза. Они располагаются на меньшем расстоянии друг от друга, чем длина нитки.
  • Сверху саморезов натягивают проволоку.
  • С двух сторон нитей цепляют крокодильчики блока питания. Блок питания должен быть на 1 ампер. Крокодильчики меняют местами, если устройство не заработало.
  • Нагревание нити происходит, если зацеп передвинуть ближе к центральной точке.
  • Из алюминиевой арматуры длиною около 50 см изготавливают основание для резака. На концах нагретой арматуры вставляют ПВХ палочки (изоляторы). Крепят их на разрезанной пополам стеклотекстолитовой полоске.
  • Провода проводят к установленному основанию от электролобзика или плиткореза. К продетым в текстолите болтикам цепляют провода и стальные колечки из проволоки. С одной стороны нити привязывают пружину, а с другой стороны закрепляют кольцо.

С помощью такого аппарата можно изготавливать фигурные изделия по готовым шаблонам.

Перед тем как резать пенопласт с помощью нихрома, спираль устанавливают на необходимую высоту. Высоту отмеряют линейкой. Прибор подключают к зарядному устройству. Лист пенопласта плавно передвигают по столешнице тогда, когда струна станет горячей. Не стоит забывать, что при работе с устройством необходимо соблюдать технику безопасности.

obinstrumentah.info

Станок для резки пенопласта своими руками


Станок для резки пенопласта своими руками. Технология изготовления самодельного станка для резки пенопласта. Инструкция по изготовлению станка, советы по резке и выбору материала.

Пенопласт – замечательный материал, используемый во многих областях строительства и декора. С его помощью обустраивают гидро- и теплоизоляцию, создают декоративные потолочные покрытия, багеты и многое другое. При всей своей многофункциональности, он еще и дешевый. Единственная проблема, возникающая во время работы с ним – это резка.

Резка пенопласта: станок своими руками

Порезать пенопласт самостоятельно так, чтобы получить чистый и ровный рез крайне сложно. Он крошится и лопается, если применять пилу, даже лезвие или бритва не решают проблему.

Выходом может послужить горячий металл, но как воспользоваться им в домашних условиях? Сконструировать самодельный станок для резки пенопласта!

Способ №1.

Для осуществления данной затеи потребуются:

  • стол, лучше если каждая из его сторон будет не короче 2 м;
  • металлические пружины с низким сопротивлением тока;
  • трансформатор, преобразовывающий ток с 220-ти на 24 Вольта;
  • струна с высоким сопротивлением, если есть старый обогреватель, снимите с него.

Также понадобится регулятор высоты струны. В качестве него используйте пару балок. Между ними будет перемещаться режущая струна с держателем.

Трансформатор необходим не в каждом случае. Это зависит от того, из какого материала сделана струна. Если она хромированная – допустимым считается и ток в 220 Вольт. Но, работая с таким разрядом, следует четко соблюдать правила безопасности, иначе дело может закончиться печально.

Если работать с разрядом 24 Вольт, то опасность для жизни и здоровья отсутствует. Он просто не ощутим, и при поражении необходимо просто промыть пострадавшее место водой.

Следует также помнить, что при резании пенопласта раскаленным металлом, выделяются токсичные пары, поэтому нужно в обязательном порядке использовать защитную маску и хорошо проветривать помещение, иначе отравление будет обеспечено. А лучше всего, вообще, работать на улице, но это возможно, если есть собственный двор.

Для того чтобы было легче собрать из вышеперечисленных материалов станок для резки пенопласта, ниже приведен схематичный чертеж:

Способ №2.

За неимением подходящего стола, в качестве основания для устройства вполне подойдет лист ДСП, фанера, доска.

Последовательность сборки самодельного станка:

1. Нихромовую проволоку прикрепите к пружинам, пружины оденьте на винты М4, а их, в свою очередь, вкрутите в специальные стойки.

2. Металлические стойки заблаговременно запрессуйте в крышу стола, плиту ДСП, или любую другую поверхность, выбранную в качестве основания. Высота стойки и толщина основания зависит от нужд владельца станка. Если толщина плиты составляет 1,8 см, а стойка в высоту – 2,8 см, то в полностью вкрученном состоянии винт не пройдет основание насквозь, а при полном выкручивании сможет нарезать пенопласт толщиной 5 см.

3. Если в будущем потребуется более толстая нарезка, то короткие винты нужно будет удалить и вкрутить на их место длинные.

4. Для запрессовки просверлите в основании отверстие. Его диаметр должен быть меньше диаметра стойки на пол миллиметра. Стойки вбейте молотком в отверстия, но перед этим, чтобы облегчить себе данную процедуру, пройдитесь наждачкой по острым кромкам торцов.

5. Перед тем как вкрутить винт в стойку, выпилите под самой его шляпкой канавку. Чтобы это осуществить, зажмите его конец шуруповертом, а под головкой приложите тонкий напильник и включите вращение. Эта канавка нужна для того, чтобы зафиксировать в одном положении проволоку, которая иначе может перемещаться при регулировке.

6. Чтобы проволока не провисла, удлинившись из-за нагревания, прикрепите ее сначала к пружинам, а их уже к винтам.

7. После того как все крепежные детали готовы, зафиксируйте нихромовую проволоку. Чтобы контакт между ней и токопроводящим проводом был надежным, используйте способ крепления «скрутка с обжатием». Медный провод должен иметь сечение не меньше 1,45 кв.мм.

8. Снимите изоляцию с окончаний проводов примерно на 2 см. Медные проводники накрутите на проволоку в тех местах, где она крепится к пружине. Конец проволоки, придерживая плоскогубцами, обмотайте вокруг проводника. Благодаря такой намотке контакт проволоки и токопроводящего провода будет иметь большую площадь, и когда станок заработает, места соединения не будут раскаляться.

9. Чтобы получить возможность регулировать толщину резки материала, сделайте отвод токопроводящих проводников в виде петли. А чтобы провода не путались под руками во время использования станка, проделайте в основании отверстия, пропустите через них мешающий отрезок и прикрепите к обратной стороне поверхности при помощи скоб.

10. Провода лучше всего сложить вместе и перекрутить в виде нетугого жгута. Так они не будут путаться.

11. На концах проводов припаяйте накидные клеммы, чтобы подключить их к источнику питания.

Сконструированного по вышеописанной инструкции устройства будет вполне достаточно для использования в домашних условиях. Кроме этого, его возможно использовать как станок для фигурной резки пенопласта.

Полезные советы

Во время резки скорость движения материала должна быть средней. Если двигать пенопласт очень быстро, тогда он точно так же раскрошится, как и при резке пилой. Если же напротив, перемещать его очень медленно, края вырезаемой фигуры будут оплавляться.

Если пенопласт требуется для утепления дома при строительстве, то лучше приобретайте более толстый. Из-за простого изготовления и небольшой востребованности, такой материал стоит гораздо более дешево, чем тонкий.

Если на чердаке еще с советских времен завалялся стереомагнитофон «Маяк», то трансформатор не покупайте, а возьмите с него. Он как раз является подходящим, т.к. подает напряжение 24 Вольта.

В случае, когда работы проводятся в условиях отсутствия электроэнергии, соедините друг с другом три кроны по 9 Вольт, и используйте их. Таким образом, устройство сможет функционировать 30-40 минут.

Но применять автоаккумуляторы для данной цели категорически запрещается. Несмотря на низкое напряжение, они имеют очень большую силу тока, которая может сжечь струну и она попросту лопнет. Это при хорошем раскладе, а при плохом – брызнет раскаленным металлом.

Выбор пенопласта для обустройства теплоизоляции

Существует специальный пенопласт, предназначенный именно для утепления фасадов. На упаковке обычно имеется соответствующая маркировка в виде буквы «Ф». Он имеет высокую, в сравнении с обычным материалом, плотность и устойчив к механическому воздействию. Он хорошо пружинит, благодаря чему плохо поддается ломке.

При нарезании пенопласта, для теплоизоляции не следует устанавливать струну ниже 50 мм. Дело в том, что более тонкий материал не будет достаточно эффективен, а при намокании вообще утратит большую часть своих замечательных свойств. При высокой

i-perf.ru

Станок для резки пенопласта своими руками

Упорядоченность и однородность структуры полистиролов высокой плотности делает тяжелые сорта пенопласта идеальным материалом для изготовления всевозможных моделей, поделок, элементов дизайна. Иногда нужно просто разрезать лист пенопласта в продольном направлении, что вручную сделать, оказывается, не так просто. Если предстоит располовинить с десяток толстых плит, существенно упростить задачу можно, сделав станок для резки пенопласта своими руками. На строительство такого аппарата уйдет максимум несколько часов, но зато резку пенопласта можно выполнять в неограниченном количестве.

Как сделать станок для резки пенопласта

Обработка пенопластовых блоков или листов возможна двумя способами:

  • Механической резкой с помощью вращающейся высокооборотной фрезы;
  • Термической обработкой, чаще всего с помощью раскаленной нихромовой проволоки.

Совет! При любом способе резки пенопласта образуется большое количество пенопластовой пыли или продуктов термического разложения пенополистиролов при контакте с раскаленной поверхностью, поэтому нужно будет сделать отбор пыли пылесосом или мощным вытяжным вентилятором.

Любые другие способы резки, например, острозаточенным ножом, расплавлением спиртоацетоновыми смесями или лазерным лучом, оказываются либо непроизводительными, либо малоэффективными. Мало того, если требуется разрезать лист вдоль плоскости другим способом, кроме как станком с проволокой, сделать это с надлежащим уровнем качества практически невозможно.

Практические схемы станков для резки пенопласта

Благодаря очень низкой теплопроводности и небольшой температуре плавления пенопласт довольно легко можно резать даже не раскалённой, а просто разогретой до температуры плавления металлической режущей кромкой или проволокой. Поэтому приведенная ниже схема станка не представляет особой опасности для окружающей среды и человека, но работать на нем следует с осторожностью, из-за риска получить ожог.

Станок для резки пенопласта нихромом

Конструктивно аппарат для резки пенопласта состоит из четырех основных деталей:

  1. Станины с опорами для натяжения проволоки;
  2. Блока питания;
  3. Нихромовой проволоки с системой натяжения.

Наилучшим материалом для изготовления станины станка будет толстая фанера и планки из стеклотекстолита или гетинакса. Устройство станка приведено ниже.

Для удобства работы станина изготавливается из листа фанеры шириной не менее 60 см. На краях рабочей плоскости станка на стеклотекстолитовых опорах крепятся две резьбовые шпильки высотой 150 мм.

С обратной стороны фанерного основания к одной из шпилек подключается первый контакт от блока питания.

Совет! В качестве блока питания лучше всего использовать обычный ЛАТР.

Пенопласт можно резать металлическим ножом, разогретым до 270-300оС. Чтобы обеспечить хорошую скорость резки, нихромовую нить необходимо разогревать до 500оС. Реальные условия и температуру резки на станке придется подбирать регулировкой ЛАТРом рабочего напряжения.

В качестве рабочего инструмента используется нихромовая проволока 0,7-1 мм. Ее закрепляют на стойках-шпильках станка с помощью натяжной пружины, при этом второй контакт необходимо закрепить, как на фото, к «уху» проволоки. Если медную жилу просто прикрутить к пружине или шпильке станка, то в процессе работы ток разогреет пружинную сталь, и через определенный промежуток времени система натяжения выйдет из строя.

Оптимальным решением для крепления нихромовой нитки будет использование керамических фаянсовых бочонков, применяемых для навесного монтажа электропроводки. В этом случае раскаленная нить не передает часть тепла на стальные стойки, соответственно, не образуются холодные зоны проволоки в местах крепления.

Для резки нихромом потребуется ток силой не менее 10А, для провода диаметром в 0,7 мм и длиной 60 см рабочее напряжение составит 18-20В, проволоку толщиной в 1мм нужно подключать к 12В. При запуске станка необходимо ЛАТРом установить 50% рабочее напряжение и плавно поднимать его поворотом рукоятки на блоке питания. Как только цвет нихромовой проволоки станет приобретать темно-малиновый цвет, можно приступать к резке.

Если крепления нихромовой нитки сделать скользящими, то можно выполнить резку пенопласта под углом, как на фото.

После резки поверхность пенопласта далека от идеала и напоминает шероховатую необработанную обрезную доску. Такие плиты легко приклеиваются монтажной пеной или битумной мастикой к кирпичу, бетону или даже к металлу.

Станок для механической резки пенопласта

Более интересным проектом является аппарат для фигурной резки пенопласта. Учитывая небольшое усилие, необходимое для резки мягкого пенопласта, можно сделать станок для резки пенопласта с чпу из покупных деталей. Ориентировочная стоимость приобретенных компонентов составляет 650 долл.

Основу станка составляет корпус, собранный из фанерной плиты, толщиной 15 мм. Для изготовления корпуса основные детали распечатываются на принтере и переводятся с бумаги на фанерную основу. Детали станка можно выфрезеровать или вырезать обычным электролобзиком.

После резки деталей корпус собирается по приведенной ниже схеме. Все детали склеиваются последовательно с помощью полиуретанового клея и соединяются креплениями болт-гайка М8. Верхний люнет и рабочий стол станка дополнительно укрепляется с помощью алюминиевых уголков.

Станок обеспечивает резку в трех направлениях, поэтому используется система ременных приводов от трех шаговых двигателей. Управление двигателями осуществляется с помощью программируемого контроллера и ноутбука. Для направляющих реек используются стальные, хромированные или никелированные трубки, диаметром 12 мм. Пластиковые или алюминиевые направляющие не подходят, идеальным материалом являются латунные трубки.

В качестве рабочего исполнительного инструмента используется ручной гравер или высокооборотный двигатель постоянного тока, мощностью не менее 40 Вт. Из-за мягкой поверхности для резки пенопласта нужно использовать рабочий инструмент, рассчитанный на высокую скорость вращения. Для резки пенопласта можно использовать хромкобальтовые дисковые и концевые фрезы с рабочими оборотами 7-8 тыс. Для чистовой шлифовки модели скорость вращения должна достигать не менее 15 тыс. об/мин.

С помощью станка можно выполнять фигурную резку и гравировку самых сложных криволинейных узоров, делать надписи и резать детали к всевозможным декоративным покрытиям. Скорость резки пенопласта при ширине шва в 4 мм и глубине резки 15 мм составляет 30 см/мин.

Станок может использоваться как для фрезеровки и резки пенопластовых блоков, так и фанеры, брусков из мягких пород древесины, липы, тополя, березы, осины. Качество поверхности и производительность определяются мощностью двигателя, в среднем на доводку вырезанной «в черновую» модели уходит 60-90 минут.

Заключение

Кроме перечисленных вариантов, для резки пенопласта нередко используют ленточные станки для распиловки пиломатериалов. Ширина реза составляет всего 1 мм, что сопоставимо с параметрами резки на самодельном терморезаке. Ширина пенопластовой плиты, которую можно разрезать на таком станке, достигает 40-50 см, скорость резки 10 см/с.

bouw.ru

Резка пенопласта нихромовой проволокой в домашних условиях, видео

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

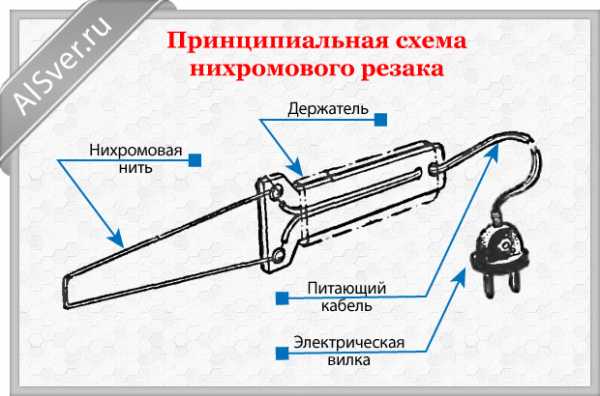

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится. На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками. Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

  • небольшой деревянный брусок;
  • шуруповерт и сверло;
  • 2 карандаша;
  • 2 отрезка медной проволоки;
  • круглогубцы;
  • термоклей или ПВА;
  • изолента;
  • коннектор для батареек;
  • выключатель;
  • 1 м проводов;
  • паяльник;
  • нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

  1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
  2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
  3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
  4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
  5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
  6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
  7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
  8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
  9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
  10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

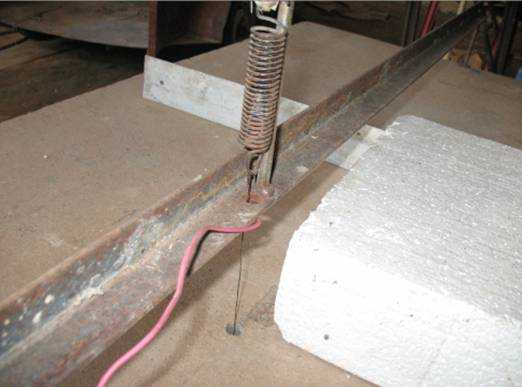

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

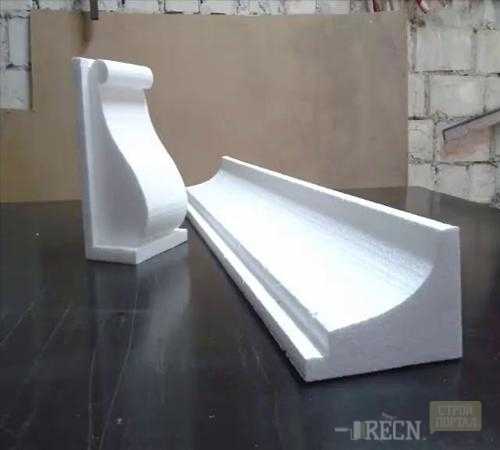

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

alsver.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
