Наиболее популярный тип основания для частного дома

Когда речь идет о строительстве своими руками, то большинство собственников отдают предпочтение ленточному фундаменту в силу его надежности и долговечности.

Как правило, для возведения домов на неустойчивых и переувлажненных грунтах, ленту необходимо закладывать ниже линии промерзания, что приводит к большим трудовым и финансовым затратам.

Свайный фундамент, в свою очередь, решает эту проблему, но опоры сами по себе способны выдержать вес легковесных конструкций, максимум – каркасных построек и малоэтажных домов из пеноблоков.

Альтернативой двум представленным типам основания является свайно-ростверковый фундамент, в котором опоры обеспечивают необходимую устойчивость, а обвязка отвечает за равномерно распределение суммарных нагрузок на почву.

Типы свайно-ростверкового основания, которые можно построить своим силами:

1. На винтовых сваях.
2. На буронабивных сваях.
3. С ленточным ростверком (монолитным или блочным).
4. С деревянным ростверком.
5. С обвязкой металлически профилем.

Троим строителям под силу вкрутить винтовую сваю небольшого диаметра и высоты, но такая опорная конструкция отличается ограниченной несущей способностью.

Она подходит для строительства:

• гаражей,
• ограждений,
• бань,
• террас,
• легковесных построек.

Для надежности будущего сооружения целесообразно использовать винтовые сваи с большими габаритами, но тогда придется нанимать спецтехнику или редукторные установки для ввинчивания стержней. Поэтому для домашнего строительства большинство собственников решают сами устраивать буронабивные сваи с ростверком.

Обвязку можно делать из брусьев, металла или выбрать ленточный тип. Дерево отличается небольшим сроком службы и низкой прочностью, поэтому подходит для нетяжелых деревянных построек.

Для работы с металлическим профилем нужно уметь управляться со сварочным аппаратом. Исходя из вышесказанного, ленточный ростверк – самый простой тип обвязки, который можно сделать без привлечения наемных работников.

План-чертеж свайной с ростверком конструкции

Составление плана-чертежа занимаются инженеры и конструкторы в строительных компаниях. Как правило, проект включен в стоимость строительства под ключ. Если застройщик планирует возвести основание своими руками, то ему пригодятся навыки в черчении и геометрии.

Проектный чертеж нужен, для чтобы:

1. Точно определить точки установки опор.
2. Выдержать расстояние между сваями.
3. Выбрать подходящий способ обвязки свай ростверком.
4. Рассчитать количество строительных материалов.
5. Указать расстояние между ростверком и нулевым уровнем участка.

Когда проектируется свайное основание с ленточным ростверком, то на чертеже необходимо обязательно указать:

• места, где будут проходить инженерные коммуникации;
• вид и диаметр сечения опор;
• тип и сечение ростверка;
• глубину закладывания опорных элементов.

В процессе составления чертежа важно указать координаты для первого блока, с которого будет начинаться строительство, поскольку остальные конструктивные элементы будут равняться на него.

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

Перед тем, как составлять план, необходимо изучить нормативные требования (СНиП 2.02.03-85), собрать информацию об особенностях геологии участка и сделать расчет фундамента.

С чего начать?

Выбор опорных элементов и расчет фундамента ведут, основываясь на результатах геологического изыскания. Для получения достоверных сведений необходимо заказать услугу в организации, которая на этом специализируется.

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

• тип грунта;
• степень пучения почвы;
• точку промерзания;
• залегание поземных источников;
• несущую способность грунта;
• перепады высот на участке;
• климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см	100	150	200	250	300
Площадь основания, см2	79	177	314	490	707
Тип грунта	Несущая способность
Песок крупной фракции	325	701	1350	2050	2350
Песок средней фракции	235	530	942	1472	2120
Мелкий песок, перенасыщенный влагой	197	530	748	1226	1775
Твердая глина	353	795	1413	2208	3180
Пластичная глина	197	353	628	980	1413
Крупнообломочные породы	432	1315	2168	3238	5650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.
   п.
2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
   • М – суммарная масса сооружения (из п.1),
   • Н – несущая способность грунта (справочная информация),
   • 1,4 – коэффициент надежности.
3. Рассчитать суммарную площадь сечения свай, учитывая их количество.
4. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Параметры ростверка рассчитывают, используя методику, описанную в СНиП 2. 03.01-84 Упрощенный вариант расчета минимальной высоты ленты (h): h = nа + 40 см, где nа – глубина заделки сваи в ростверк (приблизительно 15 см).

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

• ручной бур или электрическая установка для устройства шурфов;
• смесь для бетонного раствора: песок, щебень, цемент, вода;
• щебень средней фракции для устройства дренажной подушки под ростверк;
• бентонитовый раствор для обмазки стенок скважины;
• листы рубероида для гидроизоляции свай;
• листовой гидроизоляционный материал для ростверка;
• пенополиуретановый утеплитель;
• металлическая арматура для армирования верхней и нижней части фундамента;
• доски, брусья, гвозди и шурупы для изготовления опалубки;
• колышки, лески для разметки участка.

Как правильно сделать самому?

Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.

Определение расстояния между сваями

Слишком частая расстановка свай приведет к удорожанию строительства, а редкое – повышает риск деформации ростверка и, как следствие, приводит к образованию трещин в несущих стенах конструкции.

В частном домостроении обычно поступают следующим образом:

• обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
• если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.

Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2. 02.03-85 и ГОСТ 27751.

Разметка и земляные работы

Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.

Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.

Установка свай

При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.

Чтобы предотвратить обрушение стенок скважины, обмазывают поверхность бентонитовым раствором.

Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.

Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.

Строительство опалубки

Под ростверк устраивают щебневую подушку, которая защитит фундамент от вертикальных сил, возникающих в результате морозного пучения.

Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.

Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.

Армирование

Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.

Заливка бетона

Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.

Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.

В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.

Гидроизоляция и вентиляция

Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.

Для гидроизоляции заглубленного ростверка используют также рулонный гидроизоляционный материал, укрывая внутренние поверхности опалубки перед армированием.

Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.

В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью.

Теплоизоляция

Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.

Ошибки и рекомендации

Несмотря на простоту технологии и доступность строительных материалов, собственники часто допускают ошибки в проектировании и монтаже:

1. Отказ от геологического исследования грунта. Начинающие строители часто недооценивают действие сил морозного пучения, которые при минусовой температуре окружающей среды «выталкивают» фундамент из почвы.

   Устроенная под опорами песчаная подушка послужит защитой от расширения грунта. При этом слой песка нужно тщательно утрамбовать.

2. Использование бетона низкого качества. В целях экономии некоторые застройщики покупают более дешевый бетон (М100, М150). Такой материал не способен выдержать вес массивной конструкции, поэтому эксперты рекомендуют использовать бетон марки не ниже М200.
3. Слабая связка опор и ростверка. Соединение ленты и столбов – слабое место конструкции. При недостаточной жесткости связки под действием сил морозного пучения может произойти разрыв верхней и нижней части фундамента, что грозит обрушением сооружения.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе.

Видео по теме статьи

Свайно-ростверковый фундамент от А до Я, видео-инструкция:

Заключение

Свайно-ростверковое основание – сравнительно самый недорогой, но и достаточной прочный тип фундамента. В частном домостроении в большинстве случаев возводят ленточный ростверк на буронабивных столбах.

Популярность технологии обоснована доступностью стройматериалов и отсутствием необходимости арендовать оборудование и спецтехнику.

Чтобы опорная конструкция была достаточно устойчивой и долговечной, перед проектированием необходимо провести ряд расчетов, а также выбрать подходящие для заданных условий параметры элементов фундамента.

пошаговая инструкция, как правильно сделать план, чертеж, основание для дома

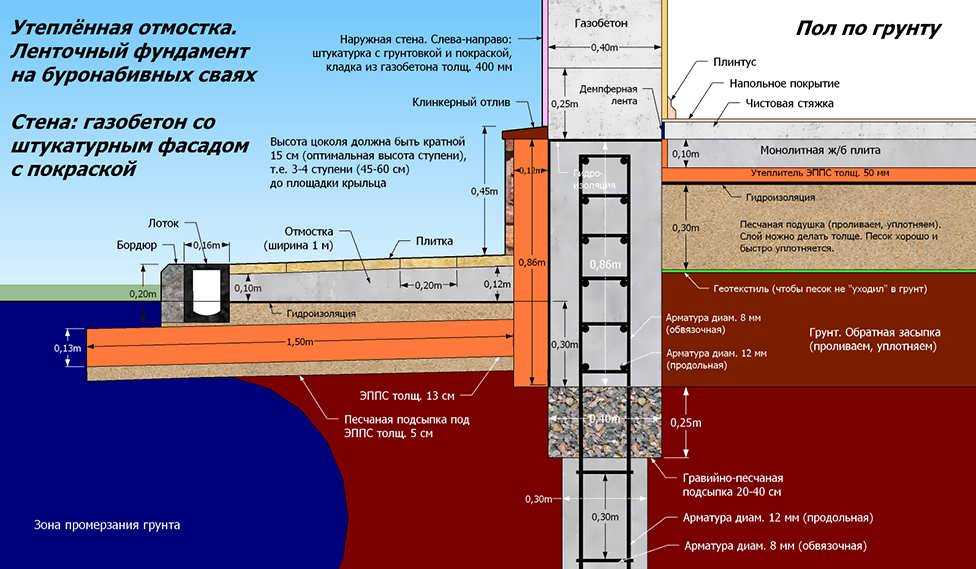

Свайный фундамент с ростверком в разрезе
Уже на протяжении нескольких столетий, на болотистых и пучинистых почвах, где особенно высока вероятность подтопления, для постройки зданий используется свайный фундамент с ростверком. Свайно-ростверковый фундамент является наиболее универсальным и, в тоже время, относительно не сложным в установке. При этом оно полностью удовлетворяет современным технологическим нормам СНиП и способно выдерживать большие нагрузки.

Наиболее популярный тип основания для частного дома

Когда речь идет о строительстве своими руками, то большинство собственников отдают предпочтение ленточному фундаменту в силу его надежности и долговечности.

Как правило, для возведения домов на неустойчивых и переувлажненных грунтах, ленту необходимо закладывать ниже линии промерзания, что приводит к большим трудовым и финансовым затратам.

Свайный фундамент, в свою очередь, решает эту проблему, но опоры сами по себе способны выдержать вес легковесных конструкций, максимум – каркасных построек и малоэтажных домов из пеноблоков.

Альтернативой двум представленным типам основания является свайно-ростверковый фундамент, в котором опоры обеспечивают необходимую устойчивость, а обвязка отвечает за равномерно распределение суммарных нагрузок на почву.

Типы свайно-ростверкового основания, которые можно построить своим силами:

1. На винтовых сваях.
2. На буронабивных сваях.
3. С ленточным ростверком (монолитным или блочным).
4. С деревянным ростверком.
5. С обвязкой металлически профилем.

Троим строителям под силу вкрутить винтовую сваю небольшого диаметра и высоты, но такая опорная конструкция отличается ограниченной несущей способностью.

Она подходит для строительства:

• гаражей,
• ограждений,
• бань,
• террас,
• легковесных построек.

Для надежности будущего сооружения целесообразно использовать винтовые сваи с большими габаритами, но тогда придется нанимать спецтехнику или редукторные установки для ввинчивания стержней. Поэтому для домашнего строительства большинство собственников решают сами устраивать буронабивные сваи с ростверком.

Обвязку можно делать из брусьев, металла или выбрать ленточный тип. Дерево отличается небольшим сроком службы и низкой прочностью, поэтому подходит для нетяжелых деревянных построек.

Для работы с металлическим профилем нужно уметь управляться со сварочным аппаратом. Исходя из вышесказанного, ленточный ростверк – самый простой тип обвязки, который можно сделать без привлечения наемных работников.

Эволюция данного основания

Изначально сваи производились из дерева, которое дополнительно обрабатывалось натуральными антисептическими средствами. В итоге это наилучшим образом сказывалось на долговечности конструкции. Забивались такие виды свай в землю с использованием специальных механических копров, согласно СНиП. Подобный процесс имел множественные минусы и недостатки, был относительно трудоёмким и мог продолжать длительное время. Однако, полученный результат полностью удовлетворял всем технологическим показателям СНиП. А строение, в свою очередь, возвышалось над землёй на таком уровне, что грунтовые воды не могли его затопить.

В дальнейшем, при появлении новых технологий и расширению СНиП, сваи для фундамента начали производиться из более современных и надёжных материалов. В настоящее время широкое распространение получили железобетонные столбы. Их основные плюсы в том, что они достаточно просты в установке, имеют все необходимые технические характеристики, а также обладают приемлемой стоимостью.

Также, хорошими отзывами пользуются винтовые сваи, производимые из металлических труб с учётом СНиП. Они обладают увеличенной долговечностью и надёжностью. Для «проблемных» почв, где расстояние до грунтовых вод минимально, используются буронабивные виды свай. Они являются идеальным вариантом с точки зрения СНиП, но их возведение более трудозатратно.

План-чертеж свайной с ростверком конструкции

Составление плана-чертежа занимаются инженеры и конструкторы в строительных компаниях. Как правило, проект включен в стоимость строительства под ключ. Если застройщик планирует возвести основание своими руками, то ему пригодятся навыки в черчении и геометрии.

Проектный чертеж нужен, для чтобы:

1. Точно определить точки установки опор.
2. Выдержать расстояние между сваями.
3. Выбрать подходящий способ обвязки свай ростверком.
4. Рассчитать количество строительных материалов.
5. Указать расстояние между ростверком и нулевым уровнем участка.

Когда проектируется свайное основание с ленточным ростверком, то на чертеже необходимо обязательно указать:

• места, где будут проходить инженерные коммуникации;
• вид и диаметр сечения опор;
• тип и сечение ростверка;
• глубину закладывания опорных элементов.

В процессе составления чертежа важно указать координаты для первого блока, с которого будет начинаться строительство, поскольку остальные конструктивные элементы будут равняться на него.

Особенности ростверка

Постройка дома строительными компаниями не каждому подойдет, так как эта работа стоит больших денег, а своими руками возвести дом – необходимо обзавестись как теоретическими, так и практическими навыками.

Главной частью дома является фундамент, но не каждому известно, что его можно возвести несколькими способами. Из нескольких интересных технологических решений – фундамент с использованием ростверка. Что такое ростверк фундамента?

Название не слишком распространенное, в переводе с немецкого значит строение из решетки.

Ростверк – это верхняя часть фундамента свайного или столбчатого, вся нагрузка распределена на несущие элементы сооружения. Эта конструкция состоит из плит или балок, которые связаны на поверхности земли между собой сваями и является опорой всего сооружения. Как правило, такой фундамент будет идеален для бань и саун, но применяется и для частных домов.

Изучая ростверк, фото вам поможет в этом вопросе, вы узнаете, что сам он применим и для фундамента из бревен и брусьев, которые станут началом строения дома из дерева.

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

Перед тем, как составлять план, необходимо изучить нормативные требования (СНиП 2.02.03-85), собрать информацию об особенностях геологии участка и сделать расчет фундамента.

С чего начать?

Выбор опорных элементов и расчет фундамента ведут, основываясь на результатах геологического изыскания. Для получения достоверных сведений необходимо заказать услугу в организации, которая на этом специализируется.

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

•
  тип грунта;
• степень пучения почвы;
• точку промерзания;
• залегание поземных источников;
• несущую способность грунта;
• перепады высот на участке;
• климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см	100	150	200	250	300
Площадь основания, см2	79	177	314	490	707
Тип грунта	Несущая способность
Песок крупной фракции	325	701	1350	2050	2350
Песок средней фракции	235	530	942	1472	2120
Мелкий песок, перенасыщенный влагой	197	530	748	1226	1775
Твердая глина	353	795	1413	2208	3180
Пластичная глина	197	353	628	980	1413
Крупнообломочные породы	432	1315	2168	3238	5650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

1.
   Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т. п.
2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
   М – суммарная масса сооружения (из п.1),
3. Н – несущая способность грунта (справочная информация),
4. 1,4 – коэффициент надежности.
5. Рассчитать суммарную площадь сечения свай, учитывая их количество.
6. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Параметры ростверка рассчитывают, используя методику, описанную в СНиП 2. 03.01-84 Упрощенный вариант расчета минимальной высоты ленты (h): h = nа + 40 см, где nа – глубина заделки сваи в ростверк (приблизительно 15 см).

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

• ручной бур или электрическая установка для устройства шурфов;
• смесь для бетонного раствора: песок, щебень, цемент, вода;
• щебень средней фракции для устройства дренажной подушки под ростверк;
• бентонитовый раствор для обмазки стенок скважины;
• листы рубероида для гидроизоляции свай;
• листовой гидроизоляционный материал для ростверка;
• пенополиуретановый утеплитель;
• металлическая арматура для армирования верхней и нижней части фундамента;
• доски, брусья, гвозди и шурупы для изготовления опалубки;
• колышки, лески для разметки участка.

Типы ростверков в зависимости от расположения

В зависимости от глубины погружения существует три типа конструкции ростверка:

• Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
• Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
• Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!

Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

Как правильно сделать самому?

Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.

Определение расстояния между сваями

Слишком частая расстановка свай приведет к удорожанию строительства, а редкое – повышает риск деформации ростверка и, как следствие, приводит к образованию трещин в несущих стенах конструкции.
В частном домостроении обычно поступают следующим образом:

• обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
• если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.

Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.

Разметка и земляные работы

Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.

Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.

Установка свай

При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.

Чтобы предотвратить обрушение стенок скважины, обмазывают поверхность бентонитовым раствором.

Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.

Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.

Строительство опалубки

Под ростверк устраивают щебневую подушку, которая защитит фундамент от вертикальных сил, возникающих в результате морозного пучения.
Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.

Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.

Армирование

Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.

Заливка бетона

Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.

Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.

В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.

Гидроизоляция и вентиляция

Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.

Для гидроизоляции заглубленного ростверка используют также рулонный гидроизоляционный материал, укрывая внутренние поверхности опалубки перед армированием.

Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.

В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью.

Теплоизоляция

Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.

Схема утепления

Для утепления используются водонепроницаемые материалы:

• Жидкий пенополиуретан.
• Экструдированный пенополистирол (пеноплекс).
• Пенопласт.
• Керамзит.
• Пеностекло и т.д.

Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.

Несколько хуже, но значительно дешевле использовать пенопласт, который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.

Ошибки и рекомендации

Несмотря на простоту технологии и доступность строительных материалов, собственники часто допускают ошибки в проектировании и монтаже:

1.
   Отказ от геологического исследования грунта. Начинающие строители часто недооценивают действие сил морозного пучения, которые при минусовой температуре окружающей среды «выталкивают» фундамент из почвы.
   Устроенная под опорами песчаная подушка послужит защитой от расширения грунта. При этом слой песка нужно тщательно утрамбовать.
2. Использование бетона низкого качества. В целях экономии некоторые застройщики покупают более дешевый бетон (М100, М150). Такой материал не способен выдержать вес массивной конструкции, поэтому эксперты рекомендуют использовать бетон марки не ниже М200.
3. Слабая связка опор и ростверка. Соединение ленты и столбов – слабое место конструкции. При недостаточной жесткости связки под действием сил морозного пучения может произойти разрыв верхней и нижней части фундамента, что грозит обрушением сооружения.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе.

Основное назначение и виды свайных фундаментов.

Свайный фундамент используется при строительстве промышленных и жилых объектов; его можно использовать при строительстве многоэтажных домов даже на мягких грунтах.

Такой фундамент позволяет значительно сократить процесс обустройства подвальных помещений или полностью исключить эти строительные работы из сметы затрат.

Основные причины возведения свайного фундамента следующие:

• Слабый верхний слой почвы. Такие почвы могут содержать перегной, примеси торфа, песок, глину.
• Наличие большого количества воды в почве делает ее зыбучим песком.Такие природные условия создают необходимость переноса нагрузки конструкции на более плотные и глубокие почвы; устройство свайного фундамента с ростверком, повышенная плотность почвы.
• Используя свайный фундамент, можно сократить объем земельных работ. Также снизятся затраты на подготовку: рытье котлована, аренда грузовика, вывозка выкопанного грунта, засыпка, покупка бетона и многое другое.

Свайный фундамент бывает нескольких разновидностей:

Cвайно-ростверковый, свайно-винтовой, свайно-ленточный. У каждого типа есть достоинства и недостатки, мы рассмотрим их подробнее.

Технология строительства

Итак, у вас готов проект, или вы сами определились с местом расположения свай, их параметрами, типом и высотой ростверка. Можно приступать к строительству.

Разметка

Сначала снимают весь плодородный слой земли, его вывозят в сад или складывают в одном из углов участка. Площадку под фундамент выравнивают. Затем, с использованием колышков и шнуров, размечают границы дома. Причем, натягивают два шнура, отмечающие внешнюю и внутреннюю поверхность стен. Обязательно проверяют геометрию, перемеряв и сравнив все диагонали попарно.

После того, как разметка закончена, можно размечать места установки свай. Они у нас прорисованы на плане и просчитаны, определены расстояния между ними.

Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Земляные работы и заливка свай

Как конкретно будут проходить работы, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

Винтовые можно вкрутить вручную. При закручивании их оголовки выставляют на одном уровне. Его удобнее отмечать при помощи шнуров.

Для буронабивных потребуется или специальная техника, или ручной бур подходящего диаметра. Этими устройствами в нужных местах бурятся отверстия. В готовые скважины опускается выбранная опалубка, устанавливается арматура (четыре прутка ребристой арматуры, связанные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выпуск не менее 60-70 см. Она потом свяжется с ростверком. Последний шаг на этом этапе — заливка бетона.

Свайный фундамент готов к установке опалубки для ростверка. В этом случае использована опалубка из толя или рубероида, свернутого в несколько раз

Устройство ростверка

Если выбран металлический ростверк, его приваривают к оголовкам свай. При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.

Для устройства заглубленного железобетонного ростверка (низкого) понадобится подсыпка щебнем фракции 20-60 мм и его уплотнение виброплатформой. Минимальный слой щебня — 15 см. Чтобы добиться улучшения несущей способности грунта под лентой, необходимо насыпать щебень небольшими слоями (по 5 см) и тщательно его уплотнять виброплатформой. Вокруг свай хорошо уплотнить не получится, но это не столь важно.

На эту подсыпку устанавливается опалубка. Ширина ленты чуть больше ширины стен, высота щитов делается с учетом требуемой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию установки опалубки для ленточного фундамента.

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

Армирование проводится в большинстве случаев так же, как и при строительстве ленты: два пояса вверху и внизу из ребристой арматуры, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только перевязка со сваями. Выпуски арматуры из свай загибаются: один ряд привязывается к нижнему поясу, второй — к верхнему (не забудьте выпуски сделать разной длины). Они должны быть не меньшее 50 диаметров прутка (если арматура используется 12 мм, загнуть нужно 600 мм (50*12 мм)). Схема армирования примыкания сваи показана на рисунке.

Как армируется ленточный фундамент читайте тут.

Установка закладных деталей

На этом этапе необходимо оставить вентиляционные продухи и заложить трубы и короба, через которые будут подводиться инженерные коммуникации (водопровод, отопление, электричество, канализация).

Не забудьте про закладку труб под продухи, подводку инженерных систем

Если этого не сделать, придется впоследствии долбить бетон. А это для фундамента большое зло, ведь нарушается целостность монолита. Так что все хорошо продумайте: переделывать не будет возможности.

О выборе бетона для фундамента читайте тут.

Заливка бетона

Бетон не просто заливают. Его еще и вибрируют. Без этого процесса добиться однородности и высокой прочности очень сложно. Потому обработка бетона фундамента вибратором может считаться обязательным процессом.

Если температура воздуха после заливки бетона находится в районе +20°C, то снимать опалубку можно через четыре дня. За это время бетон наберет примерно 50% от проектной прочности, чего достаточно для проведения следующих работ. Если температура была в районе +10°, ждать придется 10-14 дней. При более низких температурах, условия считаются зимними, и залитый бетон требует утепления или подогрева.

Все готово к заливке бетона: армопояс связан, опалубка выставлена и закреплена (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

При всей своей привлекательности свайноростверковые фундаменты имеют недостатки:

• Как уже говорилось, из-за того что невозможно определить какой грунт находится под каждой из свай, прогнозированию его поведение почти не поддается.
• В таких постройках невозможно оборудование подвалов.
• При высоких ростверках требуется каким-то образом закрывать зазор: там любят селиться животные и насекомые.

Процесс и этапы заливки ростверка

Заливка ростверка после установки свай
Заделка арматурных выпусков и жесткое соединение ростверка со сваями обеспечивается в случае слабых грунтов и боковой нагрузки на здание. Концы загибаются и присоединяются к ростверковому каркасу с помощью вязальной проволоки. Заливка ростверка выполняется послойно, за один прием бетонируется до 25 см. Используется электрический вибратор для выгона воздушных пузырей из массы. Бетон набирает 100% прочности через 28 дней, только после этого его нагружают и ставят ростверк.

Пошаговая инструкция правильной заливки:

1. на треть заполняют опалубку;
2. трубу автомиксера приподнимают, чтобы некоторая часть попадала на дно;
3. вытекшую массу прижимают к земле, чтобы получилась жесткая опорная площадка;
4. арматура вставляется так, чтобы верх не выступал над уровнем трубы;
5. в верхнюю часть бетона ставится резьбованная шпилька для стыковки с ростверком, элемент выступает на 30 см.

Лучше непрерывно заливать опалубку с перерывом на уплотнение слоев. Если вырыть траншею по ширине ростверка, опалубка не понадобится, бетон можно лить непосредственно в грунт.

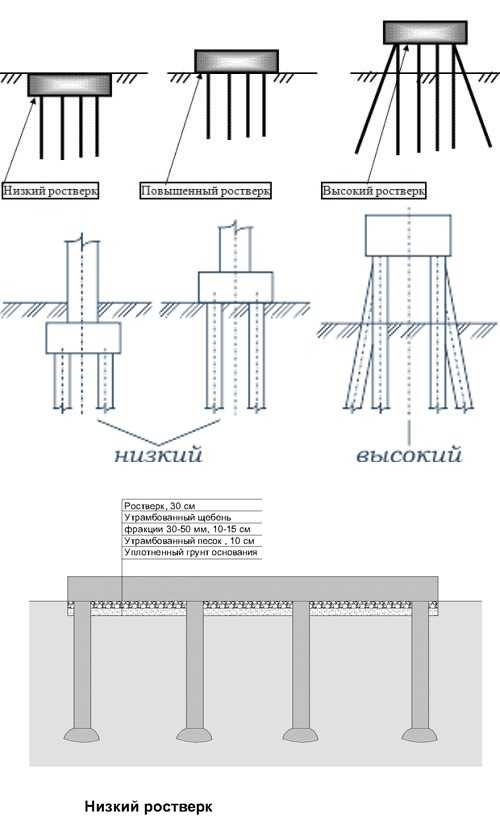

Виды ростверков

Ростверк, фото которого можно посмотреть на нашем сайте, разделяют на три основных вида:

• высокий – находится выше уровня земли;
• повышенный – на уровне грунта;
• низкий – заглублен в грунт.

Материалами для ростверка могут служить бетон, железобетон, металл или дерево. Само название происходит от того времени, когда из деревянных брусьев делали решетку, а сверху устанавливали настил из досок.

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пеноплекса, который наносится распылителем
Железобетонный ростверк становится мостиком холода, независимо от его расположения по уровню земли. Конструкция оттягивает тепло от стен, которые возводятся непосредственно на нем. Утепление работает аналогично изоляции ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет пространство под домом, продуваемое ветром. Просвет закрывается утеплителем, чтобы сэкономить на отоплении дома. Канализация, водопровод также прокладывается в этом пространстве, и термоизоляция предохраняет от замерзания воды и стоков.

В открытое место под строением попадает мусор, листья, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть смотрится выигрышно и украшает фасад. Утепление цоколя делается одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты термоизоляции зависят от высоты цокольной части, особенностей ростверка.

Как без труда построить блочный фундамент?

Блочный фундамент прекрасно подходит для сухой, плотной и песчаной почвы, а также имеет множество положительных качеств. Но для начала нужно знать, как построить блочный фундамент и разные нюансы процесса. Строительство надежного фундамента дома займет примерно 10-15% от общей стоимости строительства дома. Такая конструкция будет стоить еще дороже. Его материалы изготавливаются на заводах и, в отличие от самодельного бетона, всегда самого лучшего качества.

Название фонда говорит само за себя. Его составные части представляют собой крупные монтажные или фундаментные блоки. Такая конструкция занимает намного меньше времени, чем другие типы, но требует дополнительного оборудования для подъема и перемещения тяжелых материалов.

Подготовка

Использование путей:

1. Для постройки подвала или подземного гаража. Он станет отличной основой для строительства одно-, двух- и трехэтажных домов с цокольным этажом или других интересных подземных идей.
2. Выполнить комбинированный процесс строительства. Зачастую для усиления конструкции необходимо выполнить монолитный пояс по блокам, состоящим из арматуры, располагающейся вдоль стен без разрывов. Арматура армируется бетонным раствором.
3. Отличный метод для комбинированного направления строительства, при котором блок укладывается поверх монолитной плиты. Таким образом можно построить дополнительную комнату, гараж или подвал – идеальное решение.

Преимущества:

• Конструкция фундамента довольно проста во многих отношениях;
• Очень высокая скорость работы с любыми идеями;
• Минимальная материалоемкость и не огромные габариты;
• Дополнительная экономия в процессе строительства;
• Устойчивость к перепадам температур и погодным условиям;
• Не требует большого количества рабочих;
• Необходимые материалы производятся на заводах.

К недостаткам можно отнести относительно меньшую прочность, но для большинства построек на безопасном грунте такой прочности достаточно и эти факты не являются проблемой. Не рекомендуется строить на глине, иле, торфе и слабом грунте из-за их малой прочности и наличия высокого уровня грунтовых вод. Кроме того, такие виды грунта в весенний и осенний периоды склонны к деформации и просадке.

Перечень инструментов и материалов

Для организации строительства данного вида строительства своими руками необходимо иметь в наличии следующие инструменты: ножовку, блоки, цементный раствор, песок, лопату, гидроизоляционный материал, мастерок, строительный уровень.

Строительство блочного фундамента

Строительные ступени:

1. Подготовительный период. В начале следует подготовить площадку под будущую постройку и доставить все необходимые материалы. Затем очистите участок от мусора и сделайте планировку.
2. Копаем котлован. Вам нужно выкопать траншею глубиной около 8-12 сантиметров в том месте, где вы предпочитаете закладывать будущую конструкцию. На его дне играет подушка, состоящая из гравия и песка с водой. Верхний лист подушки должен быть немного ниже краев траншеи. Вы должны убедиться, что уровень подушки по всей длине примерно одинаков.
3. Установка. Залейте ранее замешанный цемент на подушке. Он служит не для скрепления всех материалов, а для возможного заполнения неровностей между ними. Поэтому для этой цели следует использовать цемент. Натяните шнур в углах, чтобы избежать перекосов. С помощью крана уложите бетонные блоки на созданную подушку с бетоном, тщательно выровняв их. После укладки их первого уровня по такому же принципу размещайте остальные материалы.

Если вы предпочитаете устройство фундамента на монолитных плитах – сначала выполните заливку монолитного фундамента. Как только эта конструкция будет готова, следует уложить ее на блочный верх, оставив место для коммуникаций. Такая конструкция обязательно нуждается в некоторой гидроизоляции.

Также можно после этих процессов залить пол бетоном, что также придаст ему вид монолитной плиты. Эта технология остается идентичной строительству монолитного фундамента. Но это приемлемо там, где нет грунтовых вод. Этот способ также дает цокольному этажу более значительную усадку, чем если бы он состоял только из блоков. Базовая нагрузка ляжет на основные материалы, а плиты могут давать подвижки. Для грамотной гидроизоляции в этом случае необходимо просверлить перфоратором необходимые стены основания по периметру, а края арматуры закрепить внутри будущей плиты.

Рекомендуем:

Плитный фундамент плюсы и минусы.

Определение и типы фундаментов.

Что такое ростверковый фундамент, определение, конструкция, использование

Ростверковый фундамент — это тип фундамента, который часто используется в основании колонны. Он состоит из одного, двух или более ярусов стальных балок, уложенных на слой бетона, при этом соседние ярусы расположены под прямым углом друг к другу, при этом все ярусы залиты бетоном.

Прежде чем идти за подробностями; давайте посмотрим, что вы узнаете сегодня из этого поста:

1. Определение
2. Конструкция
3. Типы
4. Конструкция

Это самый экономичный фундамент в случае передачи тяжелых нагрузок от колонн на грунт с низкой несущей способностью. .Обратите внимание, что слово «уровень» используется для такого расположения, при котором предметы размещаются слоями один над другим, как сиденья в кинотеатре или зрительном зале.



Определение ростверка

Он состоит из множества слоев балок. Их укладывают под прямым углом друг к другу. Такое расположение позволяет рассредоточить большие точечные нагрузки. Фундамент распределяет нагрузку от надстройки до приемлемого давления на грунт. Защита и выбор подходящих материалов является важной частью дизайна.

Брус ростверка может быть из любого материала. Обычно в качестве материала используется сталь, сборный железобетон или древесина. Такой фундамент может оказаться как успешным, так и недорогим, если у вас есть много прочного таймера. Это также выгодно, если вы хотите повторно использовать существующие прокатные стальные профили. В постоянных условиях долговечность становится важным конструктивным фактором.

Преимущества ростверка

Хотите знать, где используется ростверк? Если у вас грунт с низкой несущей способностью, идеальным решением станет ростверковый фундамент. Это более легкий и недорогой выбор. Устройство фундамента ростверка позволяет иметь наилучшую площадь для распределения давления.

В Соединенных Штатах этот тип фундамента используется для проектов линий электропередач. Он подходит там, где коренная порода недоступна, а плотный фундамент невозможен. Конструктивный дизайн такого фундамента делает его идеальным для проектов линий электропередач.

В отличие от свай, этот тип фундамента является более легким и экономичным решением. Он не требует глубокой выемки, но все же может обеспечить необходимую площадь для несущей способности грунта. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Фундамент ростверк деревянный для кладки стен. Детали конструкции ростверка в таком случае включают доски и брусья из дерева, расположенные друг над другом. Это поможет избежать дифференцированного расчета. Если вы застряли в ситуации, когда сваи не могут быть предусмотрены, а характеристики грунта участков не позволяют использовать другой тип мелкого основания, мы можем использовать ростверк.



Теперь, потому что опоры линий электропередачи подвержены обширной коррозии, что является большой проблемой. Теперь из-за того, что ростверковый фундамент находится под землей и труднодоступен для осмотра, он может внезапно выйти из строя. Вот почему материал из оцинкованной стали предпочтительнее для фундамента ростверка в проектах линий электропередач.

Проектирование балок ростверка

Теперь, когда вы ознакомились с основами фундамента ростверка, давайте рассмотрим его конструкцию. Вы должны рассчитать нагрузку и моменты надстройки. Используйте эти приложенные силы для расчета требуемой площади основания. Для этого используйте подходящее значение допустимого опорного давления на грунт. Не забывайте использовать состояние подпочвенного слоя.



Из этой области вы можете определить количество и размер каждого слоя ростверка. Затем слои проектируются так, чтобы они выступали консолью от края слоя выше. Это также поможет определить размеры пучка. Эти размеры балки необходимы для сопротивления приложенным изгибающим моментам и силам сдвига.

Застрял с какой-то проектной проблемой? Не волнуйся; Вот практический пример, когда инженер-геотехник спроектировал ростверк фундамента для зрительного зала. Найдите его здесь.



В проекте необходимо предусмотреть комбинированное действие, когда ростверк заливается бетоном. Последовательность загрузки и метод строительства должны быть совместимы с проектными требованиями.



Типы

В основном существует два типа в зависимости от типа используемого материала;

• Фундамент стальной ростверк
• Фундамент ростверк деревянный

В основном из этих двух типов решение принимается на основе наличия материала, и решающим фактором является общая стоимость.

Если вы хотите стать хорошим инженером-геотехником в Соединенных Штатах, я бы сказал, что вы узнаете об основных характеристиках типов ростверка.

В основном из этих двух типов решение принимается на основе наличия материала, и решающим фактором является общая стоимость.

Если вы все еще не уверены, подходит ли этот тип фундамента для типа почвы вашего района. Вы можете провести полномасштабные полевые испытания подъема стальных ростверков. Первая характеристика грунта на участках изучается с помощью различных испытаний на месте, включая стандартное проникновение, конусное проникновение, прессометрию, скважинный сдвиг, забивной конус и дилатометрические испытания.

Фундамент ростверк стальной

Этот тип фундамента ростверка является одним из самых распространенных. Фундамент стального ростверка включает стальные балки ростверка. Они называются балками из катаной стали (RSJ). Они располагаются слоями один над другим и обычно называются ярусами стальных балок. В конце этой статьи я объяснил детали конструкции стального ростверка.

Но если вы выбираете это, убедитесь, что вы соблюдаете минимальные требования к покрытию. Так, для защиты стального основания ростверка от грунтовых вод необходимо предусмотреть бетонное покрытие толщиной 10 см вокруг крайних балок и верхних поясов. Это предотвратит коррозию и сделает соединения жесткими.

Фундамент из деревянного ростверка

Если у вас есть деревянная каркасная конструкция, в которой деревянные колонны сильно нагружены, фундамент из деревянного ростверка может многое вам предложить. Вам просто нужно использовать деревянные доски и деревянные балки ростверка вместо стальных балок. Как и в случае с фундаментом из стального ростверка, здесь вы размещаете деревянные балки друг над другом. Фундамент из деревянного ростверка очень удобен для заболоченных участков, где несущая способность грунта низкая, а стальные балки могут подвергаться коррозии из-за подземных вод.

В отличие от стального типа, здесь не нужно заделывать деревянные балки в бетон. Вместо этого можно предусмотреть деревянную основу внизу.

Строительство фундамента ростверка

Этот метод строительства предназначен для стального ростверка, залитого бетоном. Процедура строительства выглядит следующим образом:

• Сначала мы должны выкопать грунт на желаемую глубину фундамента. Глубина в основном небольшая. Ровно столько, чтобы встроить два яруса балок ростверка и соединения. Однако минимальная глубина 90 см.
• После раскопок мы должны утрамбовать поверхность, чтобы сделать ее плоской. Теперь заливаем бетон и уплотняем его так, чтобы у нас получилась бетонная подушка толщиной 15 см.
• Теперь сверху укладываем первый слой бруса ростверка. Количество, размер и расстояние между балками согласно проекту. Балки должны быть выровнены.
• Теперь залейте жирным цементным раствором все нижние полки балок ростверка. Это сделает их монолитными с бетонной подушкой.
• Теперь расположите второй ряд балок под прямым углом. Мы должны разместить и разнести их с помощью разделителей. Теперь залейте бетон между стальными балками и вокруг них.
• В конце мы поместим стальную стойку, соединив ее с опорной плитой. Мы будем использовать косынку и боковые уголки для надежного соединения. Эти соединения также заделаны в бетон, чтобы сделать их монолитными.

Фундамент из ростверка Детали

Недостатки фундамента из ростверка

Фундамент из ростверка не является идеальным основанием, поскольку он полезен только в некоторых конкретных сценариях и условиях грунта. Самый большой недостаток: вам нужно защитить стальные балки от коррозии, покрыв их бетоном. Вы не можете ожидать, что этот тип фундамента будет полезен для многоэтажной башни, для этого вы должны использовать свайный фундамент. Вы просто не можете положить строительный груз на хрупкую почву.

Но если у вас есть легкая конструкция, такая как деревянная, бетонная или стальная конструкция, вы можете сделать фундамент из ростверка для поддержки на грунте с низкой несущей способностью. Это позволит сэкономить до 30% на строительстве фундамента.

Фундамент ростверка мелкий или глубокий?

Ну, чтобы ответить на этот вопрос, сначала нам нужно знать, что такое глубокий фундамент или мелкий фундамент.

Если вы уже знаете, вы можете пропустить этот абзац и двигаться дальше. Мелкозаглубленный фундамент – это такой, когда глубина фундамента равна или меньше ширины фундамента. При этом он размещается непосредственно под самой нижней частью конструкции. Принимая во внимание, что глубокий фундамент уходит на много метров под землю, и наиболее распространенным типом глубокого фундамента является свайный фундамент.

Итак, возвращаемся к ростверку. По определению, этот тип фундамента должен подпадать под рубрику мелкозаглубленного фундамента. Но мы можем использовать его вместо глубокого фундамента, т.е. когда состояние грунтовых вод и состояние грунта не позволяют использовать другой тип фундамента, можно использовать ростверковый фундамент.

Итак, ростверковый фундамент – это мелкозаглубленный фундамент, который можно использовать как альтернативу глубокому фундаменту.

Хотите узнать больше?

Если вы хотите узнать больше об определении фундамента в гражданском строительстве и изучить многие другие типы фундамента.
