Откатные ворота своими руками

Читати українською
Как сделать откатные ворота своими руками – подробный план изготовления.

Здравствуйте, друзья, давайте знакомиться, меня зовут Александр, я работаю в сфере откатных ворот с 2006 года. В этой статье я расскажу вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика – откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и разумно по цене автоматизируются, не требуют фиксации в открытом положении – их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие – так называемая фурнитура для откатных ворот или иначе механизм откатных ворот. Вот так она выглядит.

КУПИТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ ПО ДОСТУПНОЙ ЦЕНЕ.

Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимльно возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя – ворота будут проклевывать и тяжело “ходить”, если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд.

Откатные ворота с калиткой – эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Об оптимальных размерах проёма ворот для конкретных объектов – здесь. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны. Пример правильно выполненного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликните чтобы увеличить.

Существует два основных вида конструкции фундамента: “сплошной монолит” и эконом-вариант “П-образная схема”, оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств. Кликните чтобы увеличить.

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.

После того как наш котлован готов, делаем “банкетку” см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень “чистого пола” (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных работ мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в “чистый ноль” двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы – убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей – все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок. Для формирования каркаса ворот можно также использовать специальный Т-профиль, это позволит существенно сократить сварочные работы, так как сам по себе уже является.нужной нам комбинацией труб 60х40 и 40х20. Основная идея состоит в том, чтобы материал зашивки лег как в рамку.

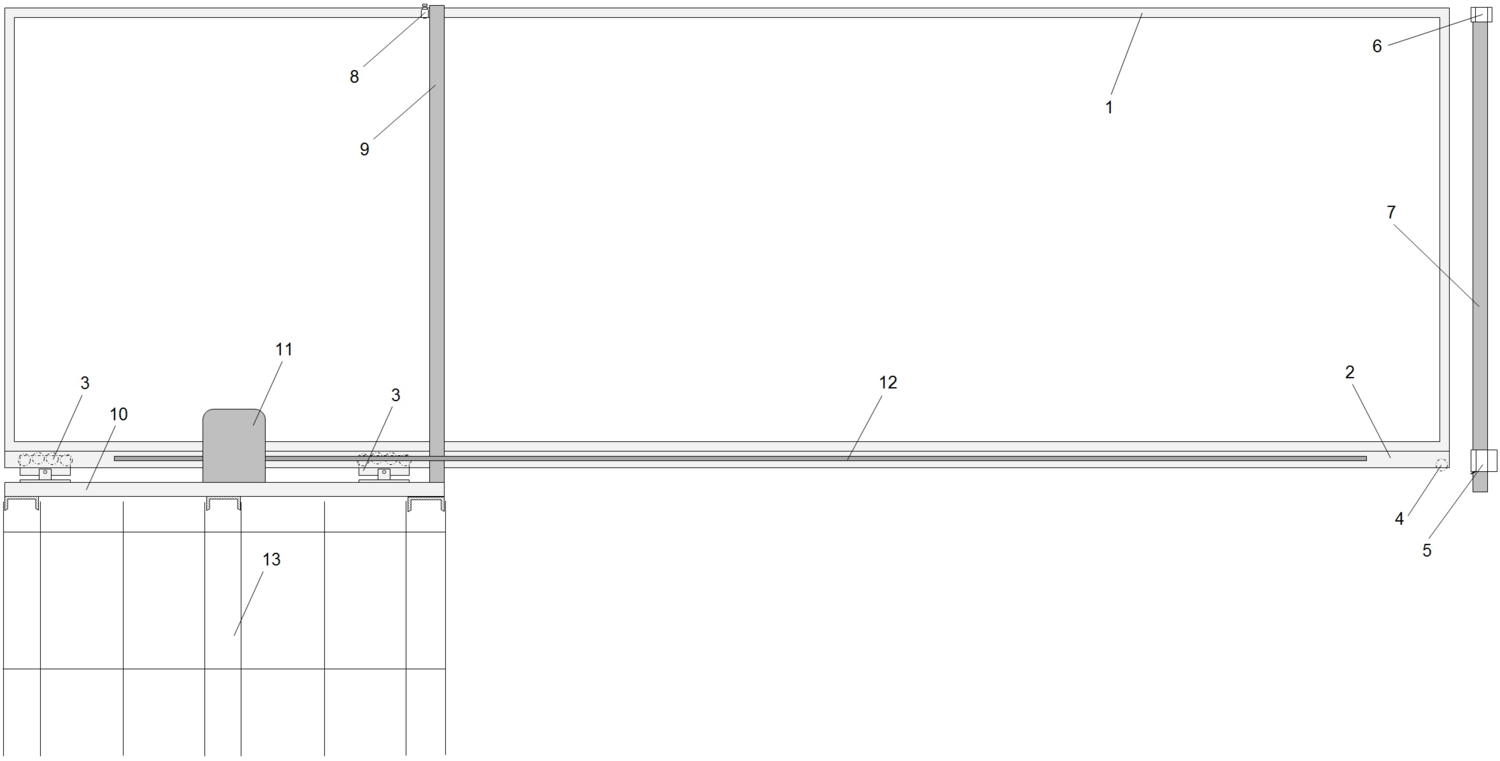

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

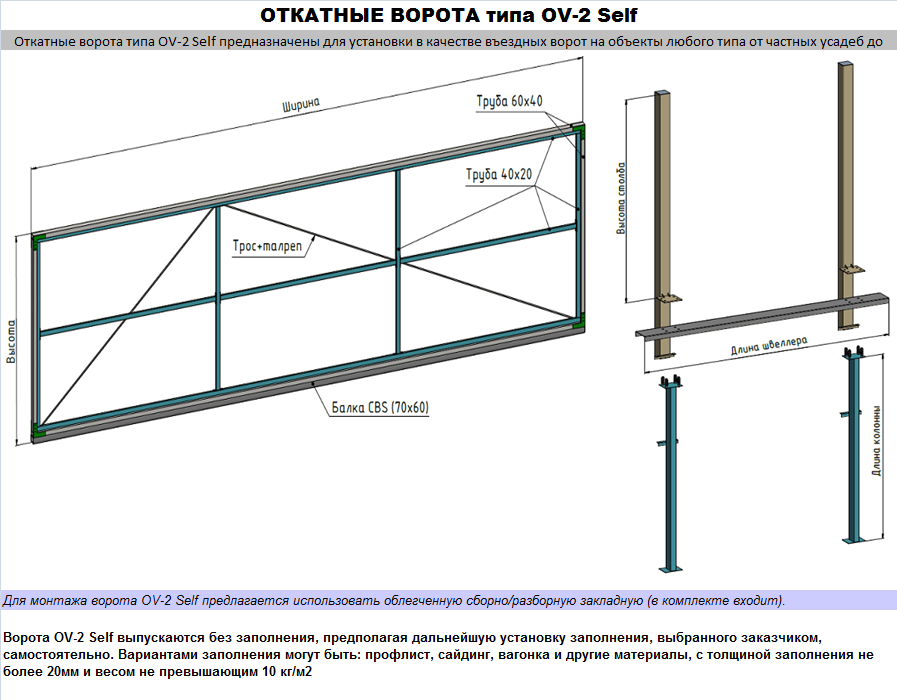

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки – профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние “а” равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние “b” равно оставшемуся после зашивки цельными листами расстоянию. Крайний лист, как правило, всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с “высокой волной”, сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не “повело” трубы, соблюдаем принцип “шахматного порядка”. Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в “шахматном порядке”, иначе раму ворот и направляющую от сварки может “повести” и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу (обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не “задран” вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

На практике это выглядит так:

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

Крепление роликовых кареток осуществляется с помощью сварки.

После “накатываем” на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и “прихватываем” сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы – нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал – возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики “обхватывали” ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар – регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также “выйти из положения” при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не “завален”, то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе “под ключ на фирмах”. Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота – сэкономь свои деньги!

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота своими руками: фотоотчет, видео

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Содержание статьи

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку. Консольные ворота с нижней балкой

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.
• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

  Подвесная конструкция

• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

  Откатные ворота на рельсе

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска —  3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Откатные ворота своими руками чертежи схемы конструкции. Видео и фото

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный – более мощный;
• однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность – 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т. е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

Недостатки:

• необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

Недостатки:

• длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

• водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
• ворота в открытом положении или при открывании абсолютно не занимают места на участке;
• ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
• обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
• закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Кованые ворота

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

• Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
• Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

1. У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
2. Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

Чертеж и схема откатных ворот своими руками

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

• возможности замены роликовых опор, если они выйдут из строя;
• регулировки высоты ворот касательно земли;
• точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

Оцените статью: Поделитесь с друзьями!

Как сделать раздвижные ворота своими руками

Сегодня на месте традиционных распашных ворот всё чаще можно увидеть раздвижные – разновидность конструкции, в которой полотно сдвигается в сторону, чтобы открыть проём для проезда. При этом в понятие «раздвижной» входят как ворота с двумя створками, которые разъезжаются в разные стороны, так и устройства с одним полотном, которое отъезжает вбок. Поскольку последняя разновидность конструкции выгоднее и удобнее для использования, у большинства продавцов (включая 1vorota.by) вы найдете именно такую. При этом по своему устройству они тоже делятся на несколько групп – в основном, в соответствии со способом передвижения полотна:

• на нижней консольной балке;
• на верхней консольной балке;
• по направляющей рельсе на земле;
• на подвесной системе.

Если выбирать из этих четырёх типов, то наиболее практичными считаются раздвижные ворота на нижней балке: в отличие от устройств на рельсе, они не создают препятствий для движения по земле и не забиваются снегом или грязью.

Основные преимущества

Такие конструкции вытесняют с рынка более устаревшие или сложные варианты по нескольким важным причинам:

• вы можете сделать такие раздвижные ворота своими руками;
• для открывания они не требуют дополнительного пространства перед или за полотном;
• отличаются высокой степенью надёжности;
• могут быть автоматизированы.

Кроме того, выбрав такую конструкцию, вы получаете не только соответствующую защиту, но и привлекательный внешний вид: делая самодельные раздвижные ворота, вы можете выбрать любой вид их зашивки, будь то профлист или древесина.

Последовательность установки конструкции

Устройство ворот со сдвигом полотна во многом усложняется наличием шариковых опор, на которых движется створка. Их необходимо устанавливать на крепкий фундамент, который надо подготовить заранее. В этом обычно и заключается первый этап установки раздвижных ворот своими руками.

Для фундамента сбоку от проёма нужно сделать яму, которая по длине будет равняться половине ширины полотна, а по глубине будет не менее 120 см. В яму укладывается подушка из гравия и закладной швеллер с приваренной арматурой. Если вы хотите открывать ворота при помощи автоматики, на этом этапе следует сделать проводку и вывести её в гофрированную трубу. После этого яма заливается бетоном, который застывает несколько суток.

Далее следует сборка основы полотна. Для неё можно использовать трубы, причём чтобы сделать вес конструкции меньше, для обрешётки берут трубы с меньшим диаметром. Затем необходимо установить шариковые опоры на фундамент и после накатить на них сделанную основу полотна, регулируя положение роликов. Когда вы подобрали для них лучшую позицию, можно закрепить все элементы и заняться зашивкой полотна. Процесс установки и регулирования роликов можно увидеть на различных видео раздвижных ворот своими руками. Как уже упоминалось, зашить ворота можно практически любым материалом, но необходимо следить, чтобы его вес не вызвал перекоса. Самой популярной зашивкой сегодня является профнастил – он достаточно лёгкий, имеет оптимальную стоимость и степень защиты, а также представлен в широкой гамме цветов.

Последний же этап работ – это установка улавливающих элементов и автоматики, если вы решили автоматизировать управление полотном. Ещё больше подробностей о том, как сделать раздвижные ворота своими руками, вы найдёте на видео.

Монтаж раздвижных ворот своими руками: за и против

Надёжные ворота – это всегда весомое вложение средств, поэтому многие стараются сэкономить, устанавливая их собственноручно. Тем не менее, такой подход не всегда себя оправдывает: всё это нередко приводит только к порче материала и дополнительным затратам. Конечно, у нас на сайте можно найти много видео и чертежей того, как сделать раздвижные ворота своими руками,  но без опыта и поддержки специалистов выполнить всё качественно всё равно тяжело и долго.

Поэтому 1vorota.by предлагает вам своих профессионалов, которые быстро установят для вас ворота и дадут 100% гарантию их надёжности. Если же вы всё-таки хотите произвести устройство раздвижных ворот своими руками, мы предлагаем вам компромиссный вариант, а именно готовые комплекты материалов для выбранного вами вида заграждения. Все детали комплекта полностью соответствуют друг другу, и поэтому их монтаж будет, во-первых, проще, а во-вторых, наверняка будет полностью соответствовать вашему плану.

Ворота своими руками. Чертежи, фото и видео

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.

Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

как сделать, чертежи, фото, видео

При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

• Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

• Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

• Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
• Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

• Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

• Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
• Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
• В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

Ролики для откатных ворот

Принцип действия и составляющие системы раздвижных ворот

В состав раздвижных ворот входит следующая фурнитура:

• консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
• две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
• улавливатели, ограничивающие расстояние движения створки по консоли;
• заглушки, защищающие консоль от загрязнений;
• система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к  установке

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

• Устройство фундамента;
• Монтаж необходимого питания электропривода;
• Изготовление основной конструкции раздвижных ворот;
• Сборка;
• Пусковые работы. Проверка работоспособности.
• Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

Раздвижная дека / ворота для собак: 13 шагов (с изображениями)

Теперь этот шаг может немного отличаться для вас в зависимости от того, где вы устанавливаете ворота. Я использовал заднюю часть дома и имел дело с кирпичами. Ваша жизнь может быть проще, если вы просто ввинчиваетесь в деревянный забор или другую деревянную конструкцию. Основное отличие заключается в том, что если у вас есть каменная кладка, вам понадобится перфоратор (и биты для каменной кладки), чтобы пройти сквозь кирпичи, с обычным сверлом будет много проблем.

Шаг 11a: Установите ворота в положение «Закрыто» и вставьте направляющий ящик сверху, где он будет прикреплен к стене / забору.Поднимите или установите прокладку Guide Box примерно на 3 мм / 1/8 дюйма и проверьте, плавно ли скользит шибер снизу, без заедания и заклинивания. Отметьте высоту карандашом, когда будете счастливы, , затем еще раз проверьте, вы действительно этого не хотите слишком низко!

Шаг 11b: Удалите переднюю поверхность направляющей коробки (поэтому мы не приклеили ее раньше). Поместите уровень сверху (он есть на вашем комбинированном квадрате) ) и выровняйте его до своей отметки. Его конец также должен быть на одном уровне с отверстием для прохода.Используя дрель, прижимая Guide Box к стене, сделайте 3 быстрых отметки через предварительно просверленные монтажные отверстия на стене.

Шаг 11c: Для деревянных поверхностей просто продлите ваши пилотные отверстия на достаточную глубину. Для каменной кладки, такой как мои кирпичи, используйте сверло для каменной кладки 3 мм / 1/8 дюйма, установите сверло на ВРЕМЯ МОЛОТА … Я имею в виду режим и расширьте пилотные отверстия на глубину ваших дюбелей. Затем замените сверла на соответствующую ширину заглушек и снова прочистите отверстия.Постучите молотком по дюбелям.

Шаг 11d: Мне нравится заворачивать все 3 монтажных винта (я использовал винты 50 мм / 2 дюйма) до тех пор, пока они не вытолкнут заднюю часть шипа направляющей коробки. Затем вы можете легко совместите их все с дюбелями / направляющими отверстиями и забейте их на место.

Шаг 11e: Зажмите лицевую часть на Guide Box и с помощью длинной отвертки замените винты с карманом. Это может быть немного

СОВЕТ: Если вы просто не можете установить сверло под правильным углом, отвертка подойдет.

Шаг 11f: Сдвиньте ворота до конца через направляющую , проведите несколько тестов, и мы почти закончили …

СОВЕТ: У вас ДЕЙСТВИТЕЛЬНО достаточно места, чтобы сдвинуть ворота прямо !? Если нет, не паникуйте! В ситуации, когда недостаточно места, чтобы свернуть ворота в направляющую коробку, как я мог бы, просто снова снимите лицевую сторону направляющей коробки , правильно установите ворота и зажмите лицевую сторону на направляющей коробке.Просверлите 4 пилотных отверстия с равными интервалами через верх направляющей коробки в лицевой поверхности, зенковайте и закрепите лицевую поверхность 4 винтами. Он не будет выглядеть таким чистым, но избавит вас от неприятностей!

Как построить подъездные ворота своими руками

Последнее обновление 1 марта 2021 г.

Вот как построить подъездные ворота с нуля. Мы рассмотрим несколько идей для разных типов ворот. Читать дальше!

Итак, у вашей собственности есть подъездная дорожка, окруженная забором, но въезд – это простой проход.А может, это уродливые ворота AF, которые хотите на дрова рубить? Пришло время сделать новые ворота своими руками.

В этой хорошо иллюстрированной статье (включая видео) мы рассмотрим несколько способов строительства подъездных ворот. От двустворчатых распашных ворот до откатных ворот на колесах. От ворот с простой защелкой до самодельных автоматических открывателей. Вы можете сделать свою подъездную дорожку настолько красивой, насколько захотите, или оставить ее такой же простой, как проект на выходные.

Давай, ворота не построятся!

Что внутри?

Как построить ворота на проезжей части

Строительство подъездных ворот – это проект, требующий высоких навыков деревообработки.Так что, если вы собираетесь заниматься этим проектом, вам нужно отточить наши навыки. Мы не рекомендуем браться за такой проект, если вы только новичок.

Прежде чем приступить к распиловке древесины, необходимо с самого начала спланировать дизайн. Примите во внимание следующее:

• Форма вашей подъездной дороги. Есть ли откосы, ямы или возвышенность? Примите во внимание препятствия, с которыми будут сталкиваться ворота при открытии и закрытии. Возможно, вам придется построить приподнятые ворота, чтобы их преодолеть.
• Ширина ворот и расстояние между колоннами, а также их высота.
• Необходимые материалы (порода дерева).

Какая древесина лучше всего подходит для подъездных ворот?

Используемая древесина должна быть достаточно прочной, чтобы выдерживать погодные условия, поскольку она будет использоваться на улице. Вот типы древесины, которые хорошо подходят для этого:

Строительство ворот

Другие материалы, которые вам понадобятся для проекта:

• Оцинкованные металлические пластины / ленты для усиления.
• Шурупы для дерева
• Клей для дерева
• Морилка / краска для дерева

Типичные ворота состоят из стоек, нижней, верхней и средней направляющих (см. План ниже). Вы начнете с их изготовления:

• Измерьте и вырежьте перекладины, нижнюю, верхнюю и среднюю перекладины из выбранной вами древесины.
• Соедините раму с помощью столярного клея и шурупов.
• Вырежьте доски и вставьте в раму. Закрепите их клеем и шурупами.
• Усилить каркас, прикрепив к стыкам металлические оцинкованные пластины.
• Добавьте металлические полосы по краям.
• Установить ворота на столбы.

Мы более подробно рассмотрим различные этапы изготовления подъездных ворот, а также некоторые их типы.

DIY Подъездная дорога

Подъездная дорога является фундаментом для ворот. Без этого мы бы не говорили об этом проекте. Итак, давайте поговорим о том, что нужно делать самостоятельно.

Для успешного проекта подъездной дороги своими руками учтите свой бюджет, желаемую эстетику, форму, размеры, местные правила и техническое обслуживание.

Гравий – самый дешевый материал для проекта подъездной дороги своими руками. Альтернатива гравию – бетон (как скоро вы сможете водить машину?), Асфальт и брусчатку.

Это дорогостоящий проект, потому что он включает не только материалы (которых вам нужны буквально тонны), но и наем тяжелого оборудования с почасовой оплатой. Использование переработанных материалов (например, битого асфальта или бетона) может снизить стоимость.

Идеи для подъездных ворот

Подъездные ворота бывают разных типов и стилей.Но главными критериями при выборе ворот являются материал и функция.

Подумайте об использовании классических колонн, чтобы сделать ваши подъездные ворота бастионом привлекательности и тонким намеком на то, что находится за их пределами. Каменные столбы улучшат внешний вид ваших подъездных ворот.

Викторианские завитки или деревенское дерево сделают ваши подъездные ворота произведением искусства.

Деревянные подъездные ворота

Деревянные подъездные ворота могут иметь металлические декоративные детали или арки. Кедр и красное дерево – лучшие материалы для деревянных подъездных ворот.Древесину можно окрасить в тон к окружающему ландшафту.

Простые деревянные подъездные ворота в деревенском стиле будут отлично смотреться с фермерским хозяйством. Черные деревянные ворота – хороший выбор. Его можно совместить с пешеходным входом.

Планы деревянных ворот

На плане деревянных ворот, помимо прочего, будут указаны размер столбов, их глубина, расстояние между столбами и размер отверстий.

Классический план деревянных ворот Новой Англии добавит красивый акцент в ваш сад.

В планах деревянных ворот из массивной доски используется сверхпрочная фурнитура, которая придает воротам столь необходимую прочность.

Металлические ворота подъездной дороги

Более толстые заполняющие планки и более глубокие рамы придают металлическим подъездным воротам прочный вид и долговечность.

Лучшие металлические подъездные ворота имеют откидные задвижки, открывающую / закрывающую защелку, регулируемые петли и отличную отделку.

Декоративные металлические ворота

Сделайте свой дом стильным с чудесными воротами из кованого железа. Это обеспечит вам безопасность, конфиденциальность и снизит апелляцию.

Идеи забора для проезжей части

Самыми популярными ограждениями для проездов являются деревянные и металлические заборы.Эти материалы тоже можно комбинировать. Например, у вас может быть металлический забор с деревянными рейками.

Но есть и более современные варианты. Вы можете сделать забор для подъездной дороги, используя стекловолокно или традиционные доски 2 × 4. Следует выбирать материал, соответствующий местным строительным нормам.

Сделайте свое ограждение уникальным, используя сочетание белого бетона и черных горизонтальных стальных реек.

Заборы в деревенском стиле – одна из самых модных идей забора для проезжей части. Во многих местах максимальная высота ограждения проезжей части составляет 3 фута.

Установка ворот

Установка ворот – важная часть процесса. Вам нужно уделять столько же внимания, сколько и при постройке настоящих ворот. Установка ворот может занять от 2 до 6 часов. Это зависит от вашего уровня подготовки и сложности работы.

Перед установкой ворот необходимо спланировать и выбрать ворота. Вы должны спланировать тип и размер ворот для вашего подъездного пути. Планирование – ключ к успеху.

Вот как вкратце проходит установка:

1. Выровняйте ворота (если они двустворчатые). Укрепите их деревянными досками, покрывающими их обоих. Используйте зажимы для фиксации. Они должны оставаться выровненными до тех пор, пока вы не установите их полностью. Таким образом, вы убедитесь, что они правильно выровнены, когда они полностью функциональны.
2. Установите петли на стойки на необходимой высоте.
3. Выровняйте ворота на нужную высоту и закрепите их на петлях.
4. Закрепите петли на воротах и ​​снимите хомуты.

Фурнитура для ворот

Ворота не закончены, пока не будет установлено оборудование (защелки, опускные стержни). Вот возможные дополнения, которые могут вам понадобиться:

• Простая защелка для удержания ворот в закрытом состоянии.
• Деревянная полоса, предотвращающая заворачивание двустворчатых ворот.
• Стержень для запирания ворот в землю.
• Защелка, удерживающая дверь открытой.
• Замки для ворот.
• Оборудование для автоматических ворот.
• Оборудование для домашней безопасности.

Инструменты и материалы, необходимые для установки ворот, включают, среди прочего, шурупы по бетону, угловую шлифовальную машину и дрель. Подготовка площадки – важная часть установки ворот.

Типы ворот

Как построить двойные распашные ворота

Двойные распашные ворота немного отличаются от обычных ворот. По сути, для постройки настоящих ворот требуется только двойная работа.Однако есть некоторые важные ключевые аспекты, о которых следует знать:

• Тщательные измерения и выравнивание необходимы, чтобы гарантировать, что каждая качающаяся калитка равномерно встречается в середине шлюза.
• Стойки ворот должны быть прочно установлены, чтобы выдерживать вес двойных ворот.
• Ворота должны быть подходящего размера для проема.

Ворота для забора на проезжей части

Вы можете считать эти ворота самыми простыми в строительстве, поскольку они не обязательно должны быть чем-то особенным.Все, что вам нужно, это вход через забор, который может быть его продолжением.

Для ностальгического образа рассмотрите возможность использования белых ворот для забора подъездной дорожки. Это винтаж, насколько это возможно.

Кедровые ворота для забора – идеальный вход в ваш дом. Это произведет отличное первое впечатление о вашем доме.

Средняя стоимость установки ворот для забора проезжей части составляет от 14 до 50 долларов за погонный фут. Общая стоимость проекта будет зависеть от используемых материалов и надстроек ворот.

Как построить откатные ворота

Главное преимущество откатных ворот в том, что вы можете сделать их настолько широкими, насколько вам нужно. Для ворот не требуется дополнительное пространство или опора, как в случае с распашными воротами.

Панели ворот должны быть изготовлены из алюминия или предварительно оцинкованной стали. Вы можете резать алюминий с помощью пилы с алюминиевым лезвием. Для резки стали вам понадобится угловая шлифовальная машина.

Вы можете совместить верхнюю линию ограждения с ограждением или наверху ворот.

Ворота должны находиться на высоте около 50 мм от земли. Колеса ворот и направляющая будут установлены в нижнюю направляющую.

Ключ к построению ворот такой ширины – убедиться, что они не провисают. Поэтому важно обеспечить усиление всех стыков каркаса.

Основные инструменты и материалы, необходимые для проекта, включают петли, винты, лобзик, торцовочную пилу, электродрель и отвертку.

Для деревянных ворот необходим каркас с четырех сторон.Рама должна быть примерно на дюйм меньше проема ворот.

Сборка ворот включает в себя обрезку частей рамы по размеру, привинчивание верхней и нижней доски и установку досок.

Это включает в себя проектирование верхней части ворот, установку петель, прикрепление ворот к забору, установку гравитационной защелки и герметизацию дерева.

Как построить крепкие деревянные ворота

Чтобы построить крепкие деревянные ворота, вы должны убедиться, что забор может поддерживать ворота. Ворота не должны быть больше 4 дюймов в ширину.Если он шире, вам нужно построить две ворота, которые будут встречаться посередине (двустворчатые ворота).

Для крепких ворот нужен прочный якорь. Вы должны закрепить стойки таким образом, чтобы они не покачивались под тяжестью груза.

Прочный крепеж и прочные соединения сделают ворота прочными. Следует использовать материалы, устойчивые к гниению и коррозии.

Как построить откатные ворота

Рулонные ворота – это упрощенная версия откатных ворот.Любые ворота можно превратить в откатные, добавив внизу колеса и установив рейку.

Расставьте деревянные части, которые составляют макет ворот. Переверните ворота и прикрепите два катящихся колеса. Прикрепите калитку к столбу с помощью двух петель.

Самодельный открывалка для ворот

Вам не нужно покупать дорогое устройство для открывания ворот с поддержкой Wi-Fi. Вы можете построить самодельный открыватель ворот менее чем за 50 долларов.

Вы можете приспособить дешевый механизм открывания гаражных ворот для управления воротами.Для привода открывателя ворот потребуется мотор.

FAQ

Как построить 20-футовые ворота подъездной дороги?

Для очень широких ворот используйте откатные ворота. Если для распашных ворот достаточно места, можно остановить свой выбор на металлических двустворчатых воротах.

Сколько стоит установка подъездных ворот?

Ручные ворота стоят в среднем 2500 долларов, электрические ворота обойдутся вам примерно в 7000 долларов. Стоимость будет выше или ниже в зависимости от вашего местоположения.

Увеличивают ли ворота стоимость недвижимости?

Это определенно увеличит стоимость вашей недвижимости.Вы можете ожидать увеличения примерно на 50 000 долларов.

Понравилась статья? Вот что вы можете прочитать дальше:

260 простых идей для украшения дома своими руками (руководства по проектам)

Подробнее

20 простых и красивых идей DIY-заборов, которые вы можете построить за выходные

Подробнее

104 простых идеи изголовья для самостоятельной сборки, которые можно реализовать с ограниченным бюджетом

Подробнее

40 простых идей DIY-скамейки для дома (с планами)

Подробнее

Рама раздвижных ворот своими руками – комплекты раздвижных ворот

Доставка
по всей Австралии
и по всему миру

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм.Он был доставлен в Квинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота поперек гравийной дороги, и это может быть поставлено, если нет твердой поверхности, к которой можно было бы прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112 долларов дополнительно.00

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
Ворота электрические

После:
Это фотографии готового проекта. Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
это меня обеспокоило !!!

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали. Эти ворота открываются и закрываются вручную.

Вид сзади на откатные ворота, показывающий распорки.
Отличная работа, Джон!

Перед:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот Две верхние фотографии выше
Ричард – доктор медицины в осветительной компании, и всего за 2 дня он прикрепил брус и повысил ценность и безопасность своего дома.
Молодец, Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.

На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечной энергии

Электродвигатель для откатных ворот

Нужна рама для ворот своими руками

Рама для ворот своими руками

Собственное здание откатные ворота

Стальной столб – обрезка любой длины

Библиотеку ворот мы завершили

16 простых в установке подъездных ворот своими руками

Когда вам нужно обезопасить свой дом, простые – или, возможно, обширные – подъездные ворота, сделанные своими руками, могут стать прекрасным способом получить именно тот внешний вид, ощущение и чувство безопасности, в которых вы нуждаетесь.

Мы нашли несколько действительно фантастических идей для этого, с использованием различных материалов, от труб из ПВХ до металлических изделий или деревянных ворот, каждая из которых имеет разный уровень квалификации.

Просмотрите и решите – просто убедитесь, что у вас есть все необходимое, и безопасно используйте инструменты для их изготовления.

Cedar Plank Driveway Gate

Youtube

Использование кедровых досок с гребнем и пазами для создания этих великолепных деревянных ворот для вашей подъездной дороги. Видео проведет вас через процесс, давая советы и рекомендации по созданию этих ворот, которые прослужат десятилетия благодаря великолепной конструкции и массивному кедровому дереву.

Через Youtube

Щелевые ворота

Youtube

Когда вы строите подъездные ворота, вам может понадобиться такой простой выбор, как эти щелевые ворота. Вы можете легко проследить за вещами, сохраняя при этом домашних животных и детей внутри. Изогнутая верхняя часть и деревянная планка посередине придают дополнительную привлекательность внешнему виду вашей собственности, что делает ее действительно хорошим вариантом для простого проекта строительства.

Через Youtube

Ворота деревянные двойные широкие

Youtube

Эти самодельные ворота лучше всего подходят для больших проездов, которым нужны очень большие ворота.Видео на Youtube показывает вам планы строительства этих забавных, привлекательных ворот, через которые вы можете легко видеть, чтобы следить за объектами по обе стороны от границы собственности.

Через Youtube

Ворота для рециркуляции поддонов

Зеленый рычаг

Ищете дешевые идеи для ворот подъездных путей? Тогда не смотрите дальше поддона! Эти удобные предметы, которые можно забрать на Craigslist, хозяйственных магазинах, продуктовых магазинах и во многих других местах, отлично подходят для такого рода строительства.

Кроме того, использование поддонов помогает немного спасти планету, а не покупать новую древесину в магазине. И, конечно же, вы экономите деньги.

Через зеленый рычаг

Простые откатные ворота из дерева

Build Eazy

Эти раздвижные ворота своими руками – простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом. Красивые ворота представляют собой прочную «стену» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.

Инструкции доступны при нажатии на различные разделы в содержании статьи.Обязательно проверьте каждый на наличие всех планов.

Через Build Eazy

Металлические декоративные ворота своими руками

Youtube

Эти большие, привлекательные, декоративные, но функциональные ворота из металлоконструкций были первым проектом строителя из металлоконструкций. Великолепные детали выглядят купленными в дорогом магазине, но они не так уж сложны, если вы готовы пойти на несколько простых рисков и освоить новый навык.

Ознакомьтесь с идеями и планами на канале Youtube.

Через Youtube

Деревянные ворота из деревянных панелей

Проект номер девять

Эти высокие, крепкие, коренастые ворота в деревенском стиле абсолютно красивы, но при этом просты.За дизайном довольно легко следовать, и в результате получаются надежные ворота, которые будут держать весь остальной мир в стороне, пока вы наслаждаетесь уединением и безопасностью своего собственного двора.

Через проект номер девять

Рулонные ворота из дерева для простых поддонов

Instructables

Еще один дешевый план деревянных ворот подъездных путей – это вариант Instructables для ворот поддонов, которые катятся. Для тех, у кого подъездные пути необычного размера, эта конструкция особенно хороша, поскольку строитель говорит о неудобных размерах своего собственного и об использовании поддонов разных размеров, чтобы все это работало.

Наряду с поддонами вам потребуются винты, петли для ремней, болты с квадратным подголовком, загруженные ролики для ворот, болты для ворот и клей для деревообработки.

Через Instructables

Великолепные ворота из твердых пород дерева

Instructables

Этот великолепный корпус сделан из твердой древесины. Первоначальный строитель создавал для вас подробные планы и чертежи.

Наряду с твердой древесиной вам понадобятся торцовочная пила, ударная отвертка, клеевые зажимы, винты из нержавеющей стали, болты для дерева, баллончик для удаления ржавчины, черная краска, клей для дерева для наружных работ, ленточная шлифовальная машина и вращающаяся шлифовальная машина.Просто следуйте инструкциям, и скоро у вас будут эти великолепные ворота.

Через Instructables

Простые садовые ворота

Instructables

Если вам просто нужна простая конструкция, эти винтажные садовые ворота – отличный вариант. Вам понадобится древесина (в оригинале строители использовали древесину для настила), гвозди, петли, защелку и болты для тренеров. Стоимость составляет менее 100 долларов, что делает его не просто простым, а дешевым.

Через Instructables

Прочные дворовые ворота

Instructables

Этот вариант учебных ворот представляет собой достаточно скромную сборку, которая, хотя и неэлегантна, сделает свое дело.Это дает вид крепких, несколько грозных ворот. Для его создания потребуется много подручных материалов, что также делает его полезным для окружающей среды.

Через Instructables

Ворота декоративные ПВХ

Instructables

Для тех, кто ищет вариант ограждения / ворот для уединения, который не обязательно должен быть сверхпрочным, вы можете построить эти простые ворота из ПВХ. Они красивы и прослужат много лет, даже если не выдержат таких же ударов, как кованые ворота.

Чтобы построить его, вам также не понадобится много необычных материалов – в основном ПВХ и некоторые основные инструменты, петли и винты из ПВХ.

Через Instructables

Консольные ворота

Instructables

Эти ворота не подойдут для большинства людей, но если вы ищете вариант для большого пространства или для большого транспортного средства, такого как фургон или грузовик, которому требуется широкий проем ворот, то это определенно один рассматривать. Ворота открываются как минимум на 25 футов, что означает, что машины в длинных каркасах скользят прямо внутрь.

Следуйте инструкциям и прочтите советы, чтобы узнать больше об этом предприятии, прежде чем вы решите, что готовы его построить.

Через Instructables

Шлюз, управляемый DTMF

Instructables

Этот конструктор хотел управлять шлюзом с помощью простого обычного DTMF вместо приложений Android и IOS, которые используют многие другие. Конструкция требует модуля MT8870 и расширителя портов PCF8574.

Следуйте инструкциям, чтобы узнать, как построить такие ворота, которые используют стационарное соединение для перемещения ворот.

Через Instructables

Ворота из стали и дерева

Instructables

Этот план подъездных ворот – еще один потрясающий проект, который вам понравится в любом пространстве, в котором вы хотите иметь декоративные, но очень функциональные ворота. Следуйте инструкциям, чтобы увидеть, как строители создавали эти великолепные ворота от начала до конца.

Через Instructables

Автоматические ворота для фермы без копания

Instructables

Последний вариант, который у нас есть, – простые автоматические ворота, не требующие рытья, в фермерском стиле.Вы начнете с комплекта от местного поставщика, а затем выполните установку, выполнив основные действия, указанные на плакате. Ворота подходят для любого пространства, в котором вы не хотите копать в целях автоматизации.

Через Instructables

Выберите свои ворота

Самое лучшее во всех этих идеях – это то, что вы можете использовать свое воображение, чтобы превратить их в идеальные ворота для вашей ситуации. Каждое из этих руководств по созданию ворот подъездных путей познакомит вас с процессом сбора материалов, строительства и установки ворот по вашему выбору.

Просто убедитесь, что вы собрали материалы заранее, несколько раз внимательно прочитайте руководства (или просмотрите видео), чтобы убедиться, что вы собрали все вместе, прежде чем начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для самостоятельного изготовления прямо на свой почтовый ящик.

13 Подъездные ворота своими руками – Как построить подъездные ворота – Идеи для дома и садоводства

Подъездные ворота своими руками помогут защитить ваших детей и домашних животных от блуждания на улицу и защитят посторонних от проникновения в вашу собственность.В сегодняшние непростые времена безопасность дома важна для нашей безопасности, и простые и дешевые ворота на подъездной дороге могут обеспечить нам безопасность и душевное спокойствие.

Ознакомьтесь с этими 13 планами подъездных ворот своими руками, чтобы найти тот, который подходит для защиты вашей собственности.

1- Автоматические ворота подъездной дороги

Этот план DIY подъездных ворот покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего транспортного средства, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через каждую фазу процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу.Тот, что показан в этом видео, имеет 16 футов в ширину и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические ворота для проезда

В этом видеоуроке вы увидите , как установить монолитные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта. Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей подъездной дорожке.

3- Деревянные ворота для проезда

Эти привлекательные деревянные ворота увеличивают привлекательность вашего дома и помогают защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода. Кроме того, такая конструкция идеально подходит для проездов с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, при этом удерживая их достаточно близко к земле, чтобы дети или домашние животные не заползли и не убежали.

Декоративная верхняя панель делает эти высокие деревянные ворота красивыми и надежными. Легко создавать дизайн с этими бесплатными планами.

4- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать о , как построить driveway gate из кедровых досок с гребнем и пазом.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы выходите и запираете ворота, когда собираетесь прогуляться или покататься на велосипеде. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровые доски с гребнем и пазами просты в работе, а дерево прослужит десятилетиями снаружи в элементах.

5- See-Thru Gate

Эти самодельные ворота позволяют видеть сквозь них, сохраняя при этом вашу семью и домашних животных в безопасности.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

6- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать их автоматическими воротами.

Древесину можно оставить натуральной и покрыть водоотталкивающим прозрачным слоем или покрасить дерево в любой желаемый цвет.

7- Деревянные ворота для поддонов

Переработанная древесина для поддонов идеально подходит для строительства подъездных ворот DIY . Переработанные пиломатериалы из поддонов можно бесплатно получить, к тому же доски почти идеального размера для этого строительного проекта.

Конструкция с двойной дверью создает ручную заслонку, которую рулоны открывают на нижнем колесе.Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

8- Одинарные раздвижные ворота для проезда

Такие раздвижные ворота для проезда занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на наклоне, скользящая подъездная дорожка g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно скачать в формате PDF и распечатать для удобства использования в процессе строительства.

9- Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить Рамы ворот для тяжелых условий эксплуатации. , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческих фермах, где основной задачей является содержание скота в безопасном замкнутом пространстве. Прочные ворота могут годами противостоять частому использованию и жестокому обращению со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения внешнего вида бордюров. Слой краски или прозрачного покрытия для защиты от атмосферных воздействий – это все, что необходимо для этих прочных рам ворот.

10- Ветрозащитные деревянные ворота из поддонов

Рядом с пляжем очень ветрено, и вам нужны ворота , которые могут выдерживать сильный ветер и соленый воздух.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, устойчивые ворота, которые могут выдерживать сильные ветры, дующие с океана.

Из переработанной древесины поддонов можно практически бесплатно построить эти подъездные ворота своими руками.

11- Преобразованные ворота для звеньев цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота с цепными звеньями в рай с пальмами, которые будут приветствовать гостей на вашей территории, не подпуская посторонних к вашей собственности.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота из звеньев цепи в привлекательный вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифами, чтобы превратить свои скучные ворота в произведение искусства.

12- Металлические ворота

Они большие, привлекательные, надежные и полностью изготовлены из металла. Эти металлические ворота подъездные пути открываются автоматически и являются прекрасным.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции, чтобы вы могли создать индивидуальные металлические ворота для проезда.

13- Коренастые деревянные ворота

Высокие, прочные и массивные на вид – лучший способ описать дизайн этих DIY подъездных ворот .

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным и повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивалась текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны как конфиденциальность, так и безопасность.

самодельные схемы открывателя откатных ворот

Automatic Gate Slider Менее 100 долларов США: 15 шагов (с изображениями

Automatic Gate Slider Менее 100 долларов США: Летом мой отец побудил меня задуматься о покупке полной системы и изучил некоторые подходы к DIY.двигатель сможет перемещать ворота, но я не собирался строить полностью 【Get Price】

Дистанционное открывание ворот своими руками за менее чем 50

26 апр 2017 Дистанционное устройство открытия ворот своими руками за менее чем 50 $. 324683 просмотра324K просмотров Установка открывателя ворот E8 300 мм с двумя распашными воротами. Эрик Мунихэм. 【Получить цену】

Дистанционное открывание ворот своими руками для детей до 50 лет – Pinterest

Стальные распашные ворота на продажу | Купить Кованые ворота подъездной дороги онлайн. Откройте для себя специально разработанные ворота подъездной дороги от ALEKO. Наши кованые и стальные ворота Получить цену】

Проект автоматического открывания ворот своими руками – Pinterest

9 июля 2015 г. – Я построил эту автоматическую систему открывания ворот из деталей от ProgressiveAutomation.ca 24-дюймовый высокоскоростной линейный привод обеспечивает усилие 33 фунта и 【Получить цену】

Рама откатных ворот своими руками – Комплекты откатных ворот – Gates Plus

Комплект откатных ворот DIY включает раму откатных ворот, стойку, колеса, направляющую и требуется комплект низкого напряжения двигателя откатных ворот, который может питаться от 12 В до 【Получить цену】

Автоматические откатные ворота своими руками стр.

Размеры будут зависеть от типа ворот и настройки ходовой части. НА ЭТОЙ СТРАНИЦЕ Планирование и подготовка. мотор и стойки.Упоры для ворот 【Получить цену】

Сделай сам, как построить свои собственные консольные раздвижные ворота (7) Установить ворота

28 октября 2015 г. В Интернете или в местном магазине доступен широкий выбор устройств для открывания ворот. Цена варьируется от от нескольких сотен долларов до большего 【Получить цену】

Электрический открыватель для ворот своими руками – видео Dailymotion

Смотрите DIY электрический открыватель ворот для ворот – Gate1Access на Dailymotion. РАЗДВИЖНЫЕ ВОРОТА Inova Basis ворота Защитные ворота и электрические ворота Inova UK 【Получить цену】

Устройство для открывания ворот своими руками – Практичный машинист – Крупнейшее производство

24 мая 2007 г. Ворота качаются на петлях или скользят на роликах? Я думаю, что раздвижной тип лучше подходит для силового режима.Вы можете приспособить гаражные ворота за 150 долларов 【Получить цену】

Планы открывания распашных ворот своими руками – trenoamico.it

Кованые ворота, заборы, автоматические открыватели ворот Automatic Gate Systems, Inc. . Установка автоматических ворот 【Получить цену】

Как построить подъездные ворота своими руками – Полное руководство – HomeISD

14 июля 2020 г. От двойных распашных ворот до рулонных ворот на колесах. От ворот с простой защелкой до самодельных автоматических открывателей. Вы можете сделать свой 【Получить цену】

Автоматические открыватели ворот | Mighty Mule® | www.mightymule.com

Автоматические открыватели ворот от Mighty Mule® продаются как наборы для самостоятельной сборки, которые включают все необходимое для стандартной установки открывателя ворот. 【Получить цену】

Estate Swing DIY Gate Opener System (два Оружие – Amazon.com

Estate Swing – лидер на рынке “настоящих” воротных систем. Наборы для открывания ворот Estate Swing Heavy Duty разработаны для одинарных или двойных распашных ворот. Ворота

Схема установки автоматических электрических ворот.Вид сверху на подъездные ворота и автоматику ворот с разводкой. 【Получить цену】

Подъездные ворота – Ворота и открыватели ворот – The Seven Trust

Если вам нужно удобство автоматических ворот, ищите модель, которая работает с пультом дистанционного управления. -управление открывалкой. Они также предназначены для самостоятельной установки. По Получить цену】

Автоматические деревянные ворота | Двигатели для ворот | Открыватели ворот | Ворота DIY

Установлены деревянные ворота полуострова. Faac Gate Automation | Сделано в Италии | просто лучшая гарантия 2 года | Aus Wide Support Solar | Сеть | Низкое напряжение.【Получить цену】

70+ идей для откатных ворот | Откатные ворота, ворота, ворота подъездной дороги

Комплект откатных ворот DIY включает раму откатных ворот, столб, колеса, направляющую и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может питаться от 12 В до 【Получить цену】

DIY Электрические ворота комплекты от CAME, BFT и Nice с полной гарантией

Комплекты электрических ворот от Came, BFT и Nice, комплекты электрических ворот Swing, такие как ATI, Fast, SUB & Frog и комплекты раздвижных электрических ворот, включая линейки BX и BK, 【Получить цену】

Комплекты для ворот DIY – Concept-Gates

ASA4 Электродвигатель для откатных ворот с логическим управлением, беспроводным приемником и двумя пультами дистанционного управления.( Сделано в Италии). . . В НАЛИЧИИ – КОНТАКТ ПО ЦЕНЕ. Комплект для откатных ворот DIY. 【Получить цену】

Цены на роликовые ворота с цепочкой, DIY роллетные ворота, дизайн с роликовыми воротами. рулонные ворота с колесами рулонные ворота 【Получить цену】

Стоимость электрических ворот 2020 | Автоматическая установка ворот

Найдите стоимость установки ворот, включая цену на установку двигателя ворот, ворот для подъезда, системы дистанционного управления.Факторы стоимости автоматических ворот; Сделай сам против найма 【Получить цену】

Автоматика для ворот Перт | Auswest Fencing

Auswest Fencing может поставить комплекты DIY или нанять специалиста по воротам для установки электрических ворот и автоматизированных систем доступа, включая раздвижные и распашные ворота, 【Узнать цену】

Электрический открыватель ворот на продажу | Покупайте через Afterpay | eBay

Результаты 1 – 48 из 16987 АВТОМАТИЧЕСКИЙ ДВИГАТЕЛЬ ОТКРЫВАЮЩИХСЯ ВОРОТ 2000 КГ В КОМПЛЕКТЕ DIY KIT / APP / Remote control ~. От 389,99 до 439 австралийских долларов.55. 【Получить цену】

Аксессуары для ворот и автоматика для ворот – Аксессуары для консольных ворот

Newtower Gate Accessories & Automation являются прямыми импортерами итальянских аксессуаров для откатных и распашных ворот, оборудования для поворотных ворот и электрических ворот DIY 【Получить цену】

Has кто-нибудь делал автоматические открыватели ворот своими руками? | Homesteading

17 марта 2008 г. Я хочу установить автоматический открыватель ворот на солнечных батареях у входа на подъездную дорожку. Первоначально я получил предложение от местного установщика заборов: of Получить цену】

КАК | Установка автоматических откатных ворот – Pearson + Projects

16 мая 2018 г. Время: 5-6 часов на установку откатных ворот.2-3 часа на установку мотора и зубчатой ​​рейки. Время подготовки площадки для Шага 1: Планирование и выбор ворот. Убедитесь, что столб имеет квадратную форму, укрепите его и забетонируйте на место. 【Получить цену】

Самостоятельный автоматический открыватель ворот – установка открывателя ворот

2 октября 2015 г. Открыватели ворот в 1987 году и является лидером в области автоматики. Эти продукты продаются профессиональным установщикам и клиентам DIY по всему Северу 【Получить цену】

Автоматические ворота DIY | Форум сообщества Screwfix

27 апреля 2009 г. Привет, подумал об установке некоторых автоматических ворот и обнаружил множество предлагаемых наборов для дома.Они ищут электрические ворота и продукты для автоматизации ворот. 【Получить цену】

Устройство для открывания ворот Arduino своими руками – MicraMusic

Возможно, вы видели автоматические системы открывания дверей в торговых центрах, кинотеатрах, больницах и т. д. Новый ассортимент комплектов для электрических ворот Nice Home DIY 【 Get Price】

Как сделать раздвижную дверь сарая – бесплатные планы | Проекты DIY с

Эта дверь сарая сделана с нуля. Затраты снижаются за счет использования планок для ограждений из кедра и изготовления большей части оборудования из стали.СКАЧАТЬ 【Получить цену】

Устройство открывания ворот своими руками Arduino – Fundsachenverkauf

Устройство открывания ворот своими руками Arduino Руководство. quot Системы DIY quot Открыватели для откатных ворот – это сеть Первые умные автоматические открыватели распашных ворот в отрасли. 【Получить цену】

Горизонтальный открыватель для куриных дверей – Viva Rent

И другие автоматические двери самодельные открыватели для дверей птичников Планы открывателей дверей Удивительные проекты в области деревообработки 25 окт. Получить цену】

Сделайте свои собственные ворота для домашних животных!

Собачьи ворота в значительной степени незаменимы в домашнем хозяйстве для четвероногих семей.

Собачьи ворота доступны в различных стилях: от пластиковых ворот, устанавливаемых под давлением, до ворот с металлическим креплением.

Но некоторые владельцы предпочитают делать собственные ворота для собак дома.

Строительство собачьей калитки – забавный и (относительно) простой способ сэкономить деньги, создавая при этом что-то, что гармонирует с планировкой и стилем вашего дома. Тем не менее, это может быть не лучший вариант для каждой семьи собачьих.

В конце концов, строительство – это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации.Выбор того, что хорошо работает с вами и вашей собакой, является обязательным условием успеха.

Читайте дальше, чтобы увидеть 12 наших любимых дизайнов собачьих ворот, сделанных своими руками, и узнать больше о том, почему собачьи ворота важны. Мы также дадим несколько советов по безопасности и использованию собачьих ворот.

12 дизайнов собачьих ворот своими руками

Теперь, когда вы знаете все веские причины добавить собачьи ворота в свой набор инструментов для ухода за собаками, ознакомьтесь с 12 потрясающими конструкциями собачьих ворот, сделанными своими руками!

1. Откатные собачьи ворота своими руками

Эти раздвижные собачьи ворота своими руками от YouTuber Matt Mecham – это качественная сборка с удобным дизайном.В качестве настенных ворот это отличный выбор для участков, которые вы хотите ограничить в долгосрочной перспективе , а его высота подходит даже для больших лесов .

Хотя это впечатляющие ворота для собак, для их постройки требуются некоторые столярные навыки. Планка идеально подходит для скалолазов , но расстояние может позволить маленьким собакам легко проскользнуть через . Древесина также может быть соблазнительной для любителей жевания.

Уровень квалификации: Эксперт

Необходимые материалы:

• Восемь деревянных элементов размером 1 дюйм x 4 фута
• Один кусок дерева размером 3 x 2 дюйма
• Один 1.Деревянный кусок 5 “x 2”
• Один деревянный кусок 2 “x 2”
• Два комплекта петель
• Защелка
• Отделка дерева
• Клей для дерева
• Направляющая для ящика

Необходимые инструменты:

• Настольная пила
• Измерительная лента
• Маркировочный карандаш
• Шлифовальная машина или наждачная бумага
• Сверло

Просто посмотрите видео ниже, чтобы увидеть этот проект от начала до конца!

2. Сверхширокие ворота для домашних животных своими руками

Очень широкие и очень высокие , эти ворота для собак от Jennifer Maker идеально подходят для содержания длинноногих собак .Хотя стандартная отдельно стоящая конструкция отлично подходит для портативности , ее также можно закрепить на стене, если вы установите комплект петель или аналогичное оборудование.

Складывающееся движение позволяет легко использовать эти ворота в тесноте, избегая широкого поворота, который можно наблюдать в некоторых воротах. Пластиковые материалы идеально подходят для собак, которые любят грызть дерево, хотя конструкция решетки не идеальна для лазания по собакам .

Уровень навыка: Средний

Необходимые материалы:

• Одна пластиковая решетчатая панель 4 ‘x 8’
• Шесть решетчатых 8-дюймовых колпачков
• 60 решетчатых или ⅜-дюймовых винтов
• Девять 3-дюймовых петель
• Две защелки раздвижных дверей

Необходимые инструменты:

• Настольная пила или ручная пила
• Отвертка или дрель
• Измерительная лента

3.Современные собачьи ворота своими руками

Эти ворота DIY от YouTuber Crafted Workshop – это современный вариант классического образа собачьих ворот, который выигрывает в отделе стиля. Это прочный выбор, который отлично подходит как для больших, так и для маленьких собак , без широких щелей, которые можно увидеть на некоторых ограждениях с вертикальными планками . Благодаря своей настенной конструкции он идеально подходит для перекрытия лестниц.

Тем не менее, его горизонтальные планки, безусловно, привлекают внимание, но они не идеальны, если ваш щенок альпинист .Еще одна потенциальная проблема – это его деревянная конструкция, которую некоторые пуперино могут счесть невозможным.

Это сверхпрочные ворота, которые требуют серьезных навыков строительства , поэтому начинающие мастера могут захотеть продолжить поиск.

Уровень квалификации: Эксперт

Необходимые материалы:

• Один кусок дерева размером 4 дюйма на 4 фута
• Двадцать деревянных элементов размером 1 дюйм на 2 фута
• Один кусок дерева размером 2 дюйма на 2 фута
• Клей для дерева
• Структурные винты
• Одна упаковка 1 винты с цилиндрической головкой
• Стена -монтажные петли
• Комплект защелок
• Шпаклевка
• Краска или морилка по вашему выбору

Необходимые инструменты:

• Торцовочная пила
• Настольная пила
• Шлифовальная машина или наждачная бумага
• Измерительная лента
• Сверло
• Квадратный инструмент

Вы можете увидеть, как дизайнер строит эти ворота своими руками на видео ниже:

https: // www.youtube.com/watch?v=WDTRswDGb8U

4. Собачьи ворота из ПВХ

ПВХ

– отличный материал для изготовления собачьих ворот своими руками от eHow. ПВХ не так привлекателен для любителей жевать , как дерево, и он достаточно прочен для повседневного использования .

Лучше всего то, что это недорогой материал, оставляющий место в вашем бюджете для более важных вещей, таких как угощения.

Напорная конструкция идеально подходит для использования вокруг дома , но это , а не ворота для использования вокруг лестниц или других опасностей .

По сравнению с другими проектами, эти ворота легко собрать, хотя для правильной установки требуются некоторые навыки мастера. Несмотря на то, что конструкция проста, она не такая прочная и привлекательная, как другие варианты для самостоятельного изготовления из нашего списка, а кабельные стяжки представляют собой потенциальную опасность удушья или проглатывания.

Уровень навыка: Средний

Необходимые материалы:

• Четыре куска 1-дюймовой трубы из ПВХ
• Четыре 1-дюймовых тройника из ПВХ
• Два прочных натяжных стержня
• Аппаратная ткань (с высотой, равной или превышающей желаемую высоту ворот)
• Кабельные стяжки

Инструменты Требуется:

• Резак или пила для труб из ПВХ
• Ножницы по металлу или кусачки
• Защитные перчатки (рекомендуется)
• Клей для ПВХ (по желанию)

5.Планы ворот для собачьих ворот DIY Barn Door

Поклонники фермерских домов могут порадоваться этим модным дверным воротам для сараев, сделанным своими руками, от компании Remodelaholic. Прочная отмычка , которая удерживает как больших, так и маленьких собак, содержит , этот деревянный барьер также можно использовать для блокировки лестниц .

В конструкции из массива дерева отсутствуют надоедливые планки, через которые могут выскользнуть маленькие дети, хотя это рискованный выбор, если у вас есть жвачка.

Это, безусловно, , один из самых стильных вариантов DIY, которые мы видели , но также требует продвинутых навыков мастера .Для его строительства необходимы серьезные инструменты, которых у большинства домашних хозяйств просто нет.

Уровень квалификации: Эксперт

Необходимые материалы:

• Две доски 1 “x 6” x 96 “
• Шесть досок 1″ x 4 “x 96 дюймов
• Одна плита 1″ x 3 “(для дополнительного верхнего покрытия)
• Коробка с винтами для гипсокартона 1 ¼ дюйма
• Клей для дерева
• Морилка или краска
• Петля ворот
• Защелка ворот
• Ручка-тяга

Необходимые инструменты:

• Настольная пила
• Торцовочная пила
• Измерительная лента
• Сверло
• Шлифовальный станок
• Квадратный инструмент
• Универсальный нож
• Пенная щетка
• Старая тряпка
• Маркировочный карандаш

6.Откатные ворота для собак из восстановленной рамы футона

Старый футон собирает пыль? Вы можете просто найти материалы для строительства ворот, которые понадобятся вам, чтобы внутри прятаться ваши новые ворота для собак!

Этот колесный барьер от Redditor MrResp3ctful отлично подходит для районов с высокой проходимостью благодаря своей раздвижной конструкции. Это прочная кирка, которая удержит крупных собак, хотя планки могут быть достаточно широкими, чтобы маленькие собаки могли проскользнуть через .

По сравнению с другими деревянными проектами из нашего списка «сделай сам» этот вариант менее трудоемок, хотя требуются некоторые навыки деревообработки .Колесная конструкция удобна, но отсутствие защелки означает, что умные щенки могут сами придумать, как ее открыть.

Уровень навыка: Средний

Необходимые материалы:

• Деревянная кровать или каркас футона
• Винты для деревообработки
• Клей для дерева
• Четыре крепежных колеса

Необходимые инструменты:

• Сверло
• Шлифовальная машина или наждачная бумага
• Измерительная лента
• Настольная пила или ножовка

7.Собачьи ворота с шевроном своими руками

Современный и шикарный вид шевронных ворот этих собачьих ворот от Yellow Brick Home определенно превосходит традиционные стили, часто встречающиеся в магазинах.

Прочная конструкция отлично подходит для больших и маленьких собак. , поскольку скошенные планки расположены близко друг к другу, что предотвращает побег щенка из тюрьмы. Однако они могут служить лестницей для подлых клыков, поэтому держитесь подальше, если ваша собака – альпинист .

Это , дизайн не подходит для новичков, так как он требует тщательных измерений и разрезов, чтобы придать им вид шеврона.Большинство собак может сдерживаться его ростом, но , если ваша собака прыгает, вы можете выбрать более высокие варианты .

Уровень квалификации: Продвинутый

Необходимые материалы:

• Четыре деревянных элемента 1 “x 2” x 8 футов
• Одна деревянная планка 1 “x 4” x 6 футов
• 1-дюймовые петли
• 1-дюймовые гвозди для крепления к стене
• 1-дюймовые винты для гипсокартона
• Поверхностный болт
• Грунтовка и краска или морилка

Необходимые инструменты:

• Торцовочная пила
• Гвоздезабиватель
• Отвертка или дрель
• Шаблон Mini Kreg
• Рулетка
• Шлифовальный станок
• Шпатель
• Квадратный инструмент
• Шлифовальные блоки

8.Собачьи ворота из поддонов своими руками

Бережливым владельцам понравятся эти ворота для собак, сделанные из дополнительного грузового поддона от Simply Maggie. Конструкция для настенного крепления предотвращает старые прыжки и рывки, когда собачки проверяют ворота, чтобы сбежать.

Это делает его идеальным для лестниц , хотя широкий диапазон открывания может быть затруднен в небольших помещениях.

Он отлично подходит как для щенков размером с пинту, так и для больших попугаев, так как планки расположены близко друг к другу, и высоты достаточно, чтобы прыгать не было проблемой для большинства собак .Размер может быть проблемой, поскольку транспортировочные поддоны могут быть громоздкими.

Уровень навыка: Средний

Необходимые материалы:

• Деревянный транспортировочный поддон
• Винты для дерева
• Комплект петель
• Комплект защелок
• Ручка
• Морилка / краска (опция)

Необходимые инструменты:

• Ручная пила или настольная пила (если поддон необходимо обрезать)
• Шлифовальный станок
• Сверло

9.План ворот для домашних животных за 10 минут

Simplicity – победитель с этими воротами для домашних животных своими руками из блога Finding Purpose, которые имеют традиционный дизайн ламелей. Это поможет сохранить собак всех размеров в без ущерба для стиля.

Подходящие для начинающих строителей, эти ворота можно настроить так, чтобы они соответствовали габаритам вашего дома , но вы должны помнить о размерах своей собаки, чтобы не оставлять зазоров достаточно широкими, чтобы в них могли проскользнуть маленькие собаки.

Вертикальные планки идеально подходят для собак-сорвиголов, которые любят лазать, и вы можете настроить высоту, чтобы предотвратить побег из прыжка.Настенное крепление и фиксирующая защелка делают его пригодным для использования на лестнице .

Уровень навыка: Средний

Необходимые материалы:

• Деревянные детали размером 1 дюйм x 4 дюйма (количество зависит от размера ворот)
• Винты для дерева
• Комплект петель
• Комплект защелок
• Краска или морилка (необязательно)

Необходимые инструменты:

• Торцовочная пила
• Измерительная лента
• Сверло
• Шлифовальный станок

10.Напольные ворота для собак

своими руками

Эти отдельно стоящие собачьи ворота от This Old House – это переносная кирка , которую можно использовать по всему дому . Возможно, это не идеально, если у вас есть более сильная собака, которая может оттолкнуть ее, но настенный монтаж также является вариантом .

Твердая основа предотвращает утечку между планками , хотя это может быть слишком громоздким для некоторых владельцев.

Конечным результатом является модное ограждение для собак, хотя, как ни стильно эти собачьи ворота своими руками, оно не для слабонервных, так как требует серьезных столярных навыков и времени , чтобы его снять.

Уровень квалификации: Продвинутый

Необходимые материалы:

• Тридцать восемь деревянных элементов размером 1 дюйм x 2 фута
• Два листа фанеры ½ дюйма
• Формование панели
• Клей для дерева
• Шурупы для дерева 1 ½ дюйма
• Шпильки
• Два 40-миллиметровых соединителя с шестигранной головкой
• Две вставные гайки ¼-20
• Комплекты петель
• Шпаклевка для дерева
• Краска или грунтовка (опция)

Необходимые инструменты:

• Круглая настольная пила
• Шлифовальный станок
• Шлифовальный блок
• Гвоздодер
• Измерительная лента
• Шестигранный ключ
• Зажимы
• Сверло
• Маркировочный карандаш

11.Собачьи ворота из ткани DIY

хороший вариант для маленьких собак , эти тканевые собачьи ворота своими руками от A Creative Life не нуждаются в мастерской и гигантской пиле для создания. Это дешевый, простой в изготовлении и настраиваемый , что делает его идеальным дизайном для большинства владельцев.

Хотя это хорошо работает для маленьких собак, это не подходит для больших собак , так как большие щенки могут легко его опрокинуть и перепрыгнуть.

Несмотря на то, что его портативность означает, что вы можете носить его с собой по дому, его нельзя использовать на лестницах, поскольку он не только устанавливается под давлением, но и представляет серьезную опасность для людей.

Уровень квалификации: Начинающий

Необходимые материалы:

• Два пружинных стержня (размер соответствует дверному проему)
• Тяжелый материал на ваш выбор

Необходимые инструменты:

• Швейная машина
• Утюг для одежды

12. Барьер для домашних животных своими руками

Если вы не любите сверлить отверстия в стене, вам понравится этот отдельно стоящий барьер для собак, сделанный своими руками от Saws on Skates. Его можно перемещать вокруг , чтобы закрыть дверные проемы по мере необходимости, а его высота и относительная прочность хорошо работают с небольшими собачками .

Это не рекомендуется для больших собак или использование около лестницы , однако, так как его можно опрокинуть с достаточной силой.

Хотя для этого требуется немного смазки для локтей, их сделать проще, чем другие деревянные ворота , и в результате получится шикарная вещь. Отсутствие приспособления для крепления под давлением или крепления на стене может позволить скрытным щенкам сбежать.

Уровень навыка: Средний

Необходимые материалы:

• Три деревянных куска 1 x 3 x 8 дюймов
• Клей для дерева
• Винты 1 1/4 дюйма
• Два набора петель

Необходимые инструменты:

• Торцовочная пила
• Сверло
• Приспособление Kreg
• Измерительная лента

Специально для разнорабочего: быстрые барьеры для картона и другие приспособления

Иногда бывает удивительно, насколько легко сделать эффективную собачью калитку.

Очевидно, что это шутка , и вам не следует использовать полиэтиленовую пленку для сборки собачьих ворот своими руками.

Долго работать не будет, а пластик может стать причиной удушья. Тем не менее, у вас, вероятно, есть много вещей в доме, которые вы можете временно использовать в качестве собачьей калитки.

Картон можно склеить вместе , чтобы создать силовое поле в связке, или кухонных стульев можно наклонить по бокам , чтобы заблокировать дверные проемы во время мытья полов.Вы даже можете сдвинуть легкую кушетку поверх , чтобы преградить путь вашей собаке, если хотите.

Мой личный фаворит – , устанавливающий пылесос напротив дверного проема , поскольку никто из моей банды не пройдет ближе десяти футов от ужасного «врум-врума», как мы его называем. Вы также можете воспользоваться страхом вашей собаки пылесосом!

Преимущества ворот для собак

Хотя все мы любим свои дураки, иногда собакам нужны границы. Вне зависимости от того, используются ли они в качестве средства безопасности или в качестве преграды для защиты мебели, ворота для собак могут выполнять множество служебных обязанностей по дому.

Вот несколько изящных вариантов использования ворот для собак:

• Устранение потенциальных опасностей. Лестница и гладкий ламинат могут представлять серьезную опасность для молодых щенков или щенков с ограниченными физическими возможностями (хотя некоторым собачьи пинетки могут очень помочь). Ограничение доступа к этим областям с помощью ворот для собак может помочь предотвратить падения.
• Объявление запретных зон. Будь то временное ограничение во время уборки или постоянный запрет, ворота для собак не позволяют щенкам забредать в закрытые зоны вашего дома.
• Защитная мебель . Некоторые тревожные собаки становятся разрушительными, когда их оставляют без присмотра, в то время как другие любят дремать на диване и пускать слюни. Собачьи ворота – отличный способ сохранить прекрасный внешний вид (и запах) вашей мебели.
• Запрет прыгучих собак на гостей. Иногда щенкам нужен отдых от посетителей, поскольку они учатся искусству держать подальше от гостей лапы и рты. Собачьи ворота обеспечивают свободное разделение, где собаки могут наслаждаться просмотром компании, а не прыгать на них.
• Содержание щенков на непромокаемом настиле. Пока молодые люди учатся ходить на горшках на улице, вы можете ограничить доступ к коврам и полам, которые трудно чистить.
• Разделение при кормлении. Некоторым собакам нужно немного побыть в одиночестве, пока они едят, особенно если у них есть проблемы с охраной ресурсов. Собачьи ворота могут быть препятствием для сохранения спокойствия во время еды в семьях с несколькими собаками. Это также удобно, чтобы держать слюнявые щеки подальше от обеденного стола, пока люди едят.

Безопасность для собачьих ворот 101

Хотя ворота для собак могут быть прекрасным средством увести вашего щенка от неприятностей, они могут быть опасными при неправильном использовании.

Многие владельцы задаются вопросом: от «как заблокировать собачью лестницу» до «какой высоты должны быть ворота для собак?»

Чтобы все виляли хвостом (и не получали травм), следуйте этим простым советам:

• Никогда не используйте напорные ворота на лестнице или рядом с ней. Их можно опрокинуть с достаточной силой. В этих сложных местах всегда использовались фурнитуры для собак.
• Учитывайте размер вашей собаки. Сюда входит запоминание возможного взрослого размера вашего щенка, если он еще щенок. Не стоит тратить деньги на ворота, которые он быстро вырастет.
• Используйте только ворота с вертикальными решетками для определенных собак . Некоторые гундины умеют убегать. Если ваш pupperino – мастер-альпинист, пропустите ворота с конструкцией из цепочки, которая может служить лестницей.

Кроме того, если вам нужны ворота, чтобы ваша собака не могла попасть на опасную лестницу, вы можете попробовать просто построить пандус для собак своими руками . Таким образом, вы можете дать своему щенку безопасный способ взбираться по лестнице и избавиться от необходимости в воротах .

Как правильно выбрать собачьи ворота своими руками

Теперь, когда у вас есть несколько идей, вы должны подумать о своем щенке и своем доме, прежде чем делать решительный шаг в строительстве или покупке новых ворот для собак.

Настенные ворота с защелками необходимы для использования возле лестниц или с большими мощными щенками, в то время как маленькие собаки и широкие ламели не подходят друг другу.

Вы также должны учитывать причуды своего пса. Например, если он джемпер, вам следует сосредоточиться на росте, но если он любит жевать, дерево может быть не лучшим материалом.

Ищете что-то подходящее для активного отдыха? Ознакомьтесь с нашими руководствами по созданию собственной ручки для собак или пробежек для собак своими руками!

***

Изготовление собачьей калитки – это трудоемкий процесс, но конечный результат стоит затраченных усилий. Вы когда-нибудь делали собачьи ворота? Какой стиль DIY вам нравится больше всего? Дайте нам знать об этом в комментариях.

.
