Январь 2023 ᐈ 🔥 (+47 фото) Ворота откатные своими руками чертежи схемы эскизы
Содержание
- Устройство и принцип действия откатных ворот
- Подготовка инструмента
- Откатные ворота своими руками. Установка
- Проводим подготовку — важный этап
- Готовим столбы
- Откатные ворота своими руками: создание закладной детали
- Бетонируем фундамент для откатных ворот
- Кирпичная кладка столбов для откатных ворот
- Каркас откатных ворот своими руками
- Как оснастить их автоматикой
- Преимущества и недостатки откатных ворот
- Ограничения на установку
- Заключение

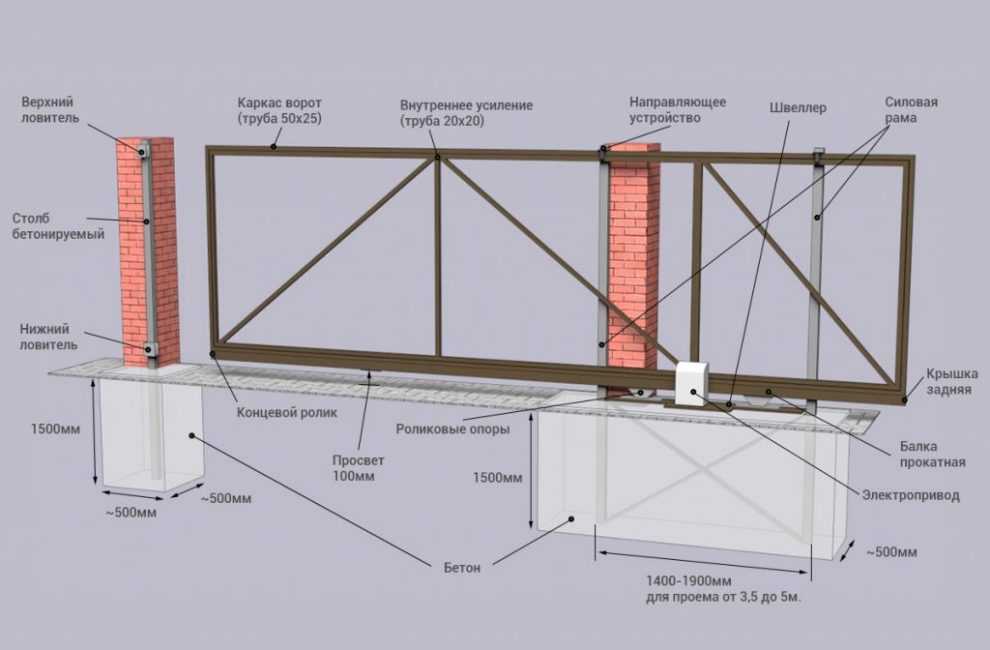

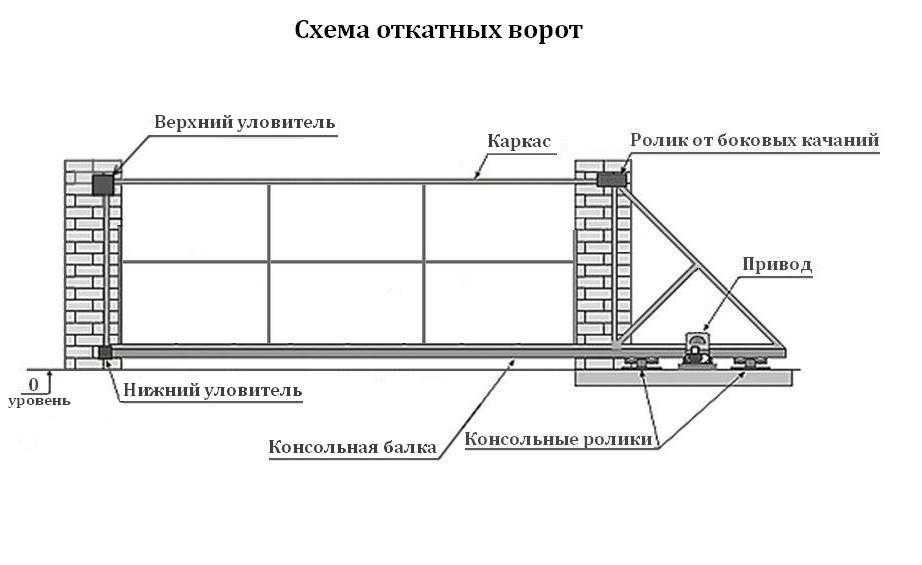

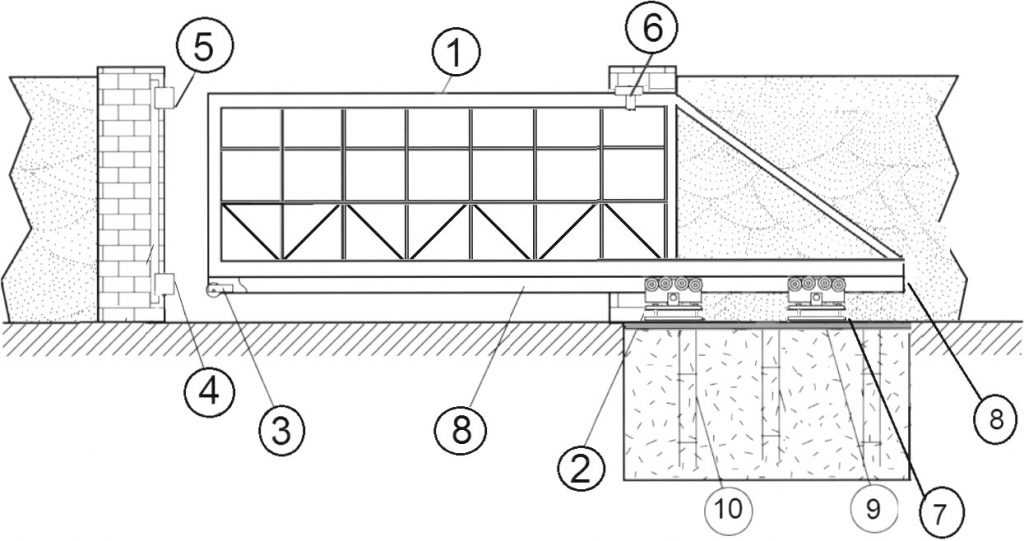

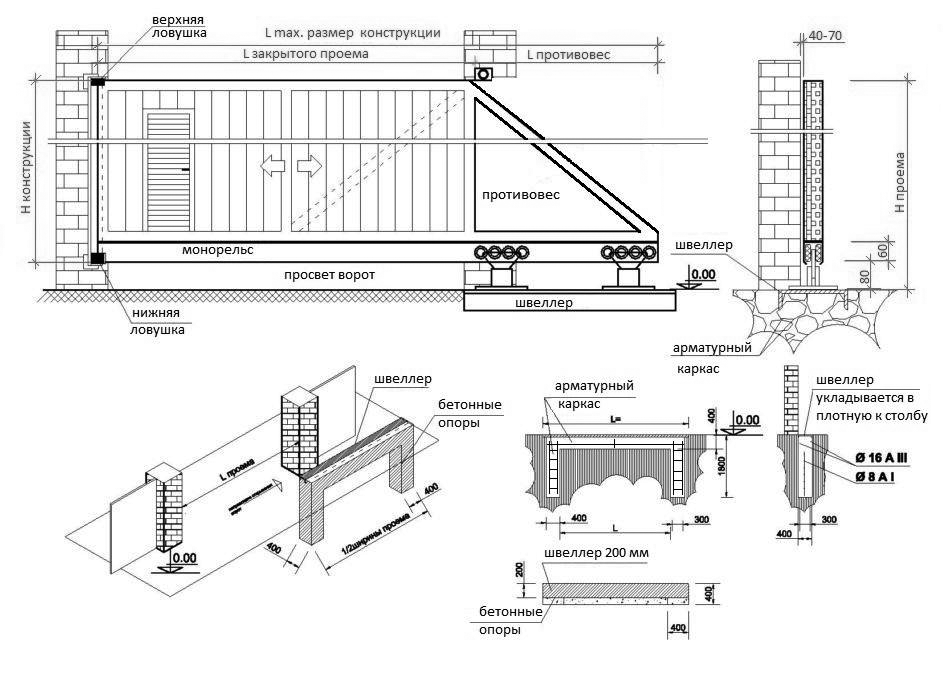

Устройство и принцип действия откатных ворот

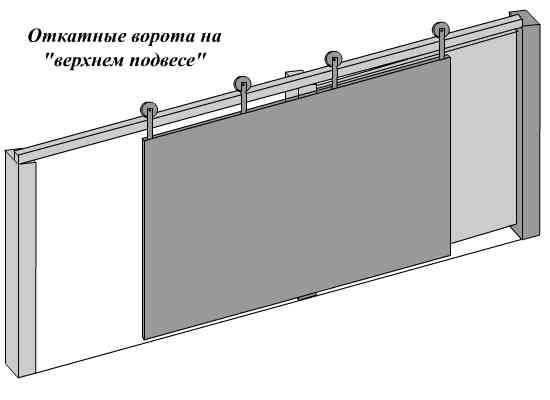

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются.
Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.
Эти ворота можно соорудить двумя способами:
- моноширмой,
- двойной синхронной конструкцией.
Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров.
Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.
Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров.
Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.
Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

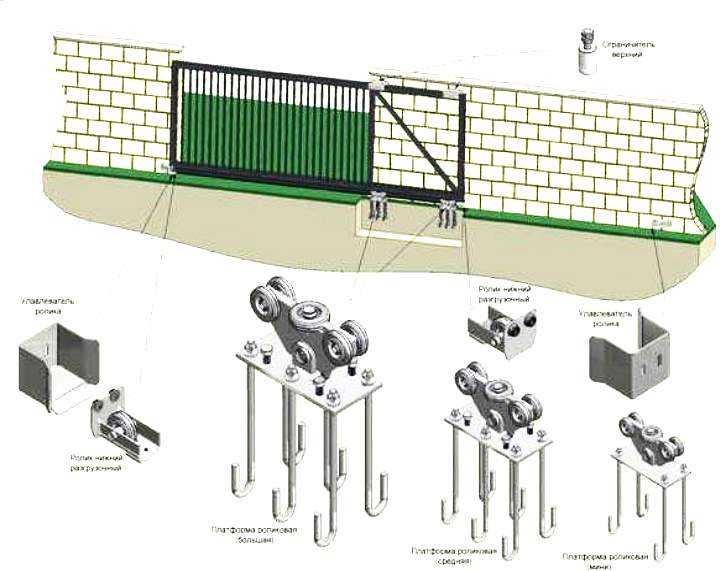

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.
- Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.
- Поддерживающая шина или скоба (роликовый ограничитель).
Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.
Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.- Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.
Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.
Подготовка инструмента
Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.
Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать.
Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.
Когда все готово, стоит приступать непосредственно к работе.
Откатные ворота своими руками. Установка
Проводим подготовку — важный этап
- Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
- Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
- Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.
Совет. Не забудьте, что яма для столба обязана быть немного шире его размера.
К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.
Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.
- Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
- Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
- Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.
Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.
Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.
Готовим столбы
- Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
- Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.
Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.
Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.
Откатные ворота своими руками: создание закладной детали
- От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
- Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
- Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.
Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.Бетонируем фундамент для откатных ворот
Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

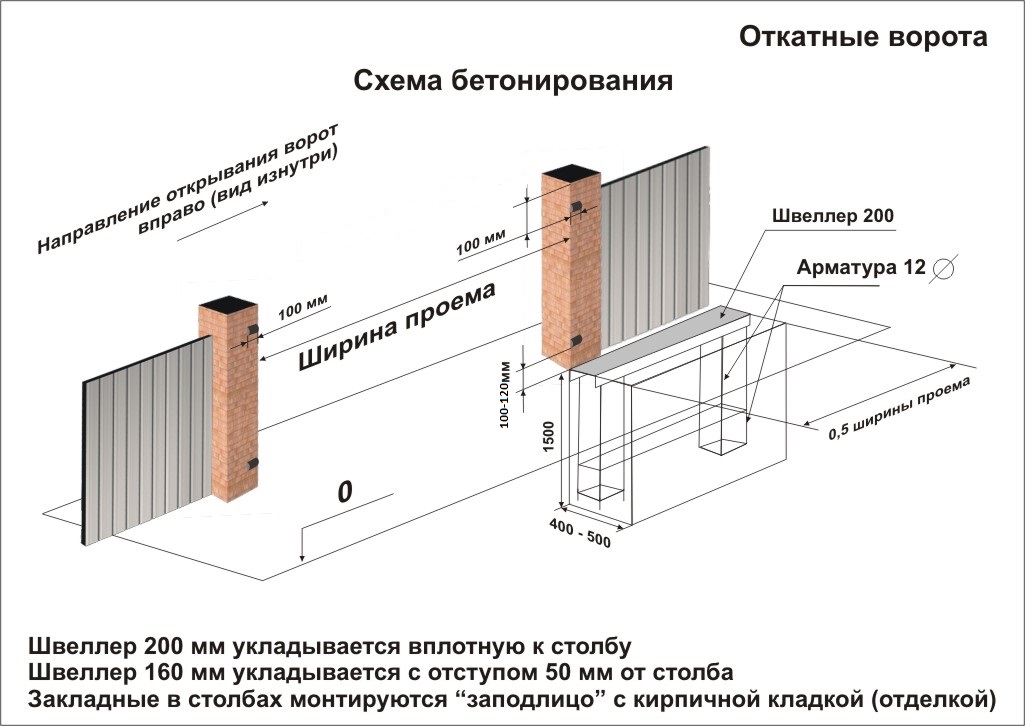

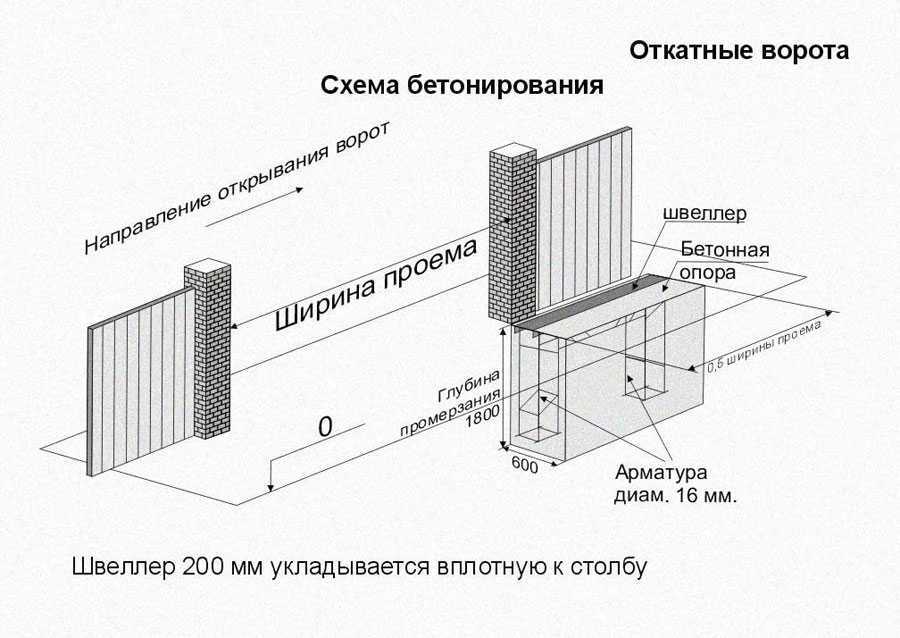

- Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
- Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло.
Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.
- Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.
Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.
Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.
Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.
Кирпичная кладка столбов для откатных ворот
Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.
Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

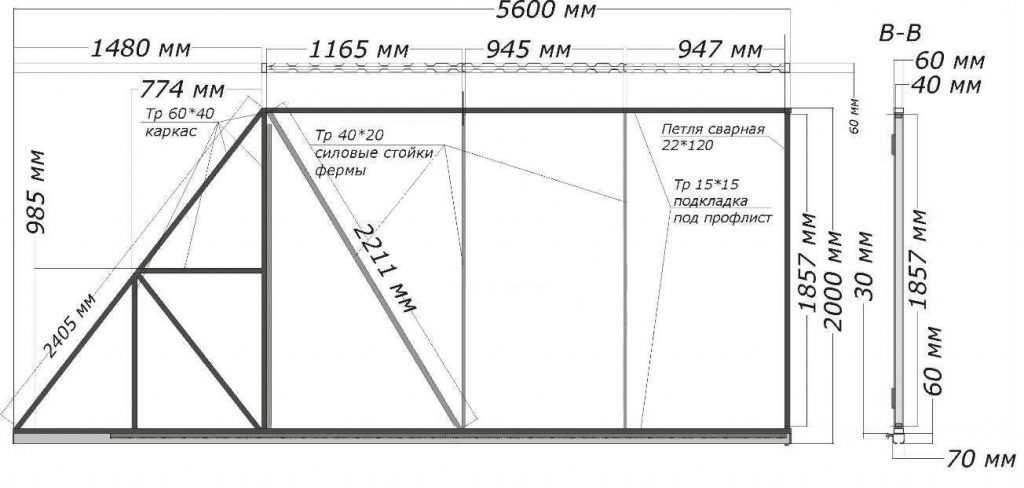

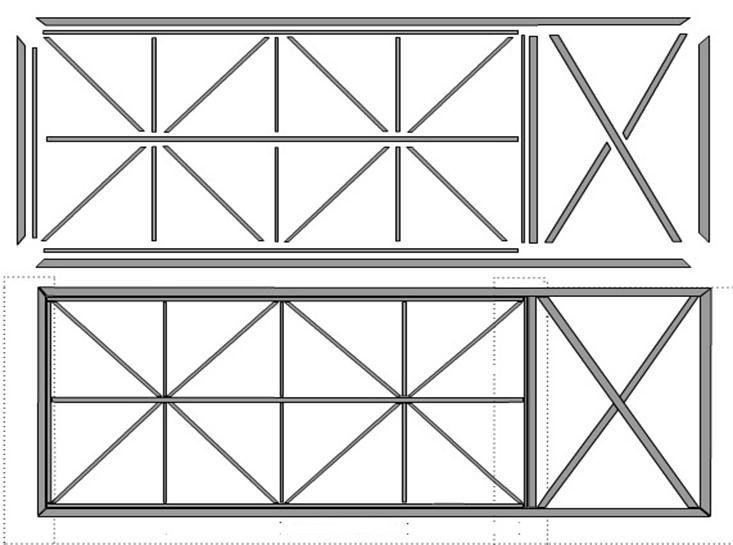

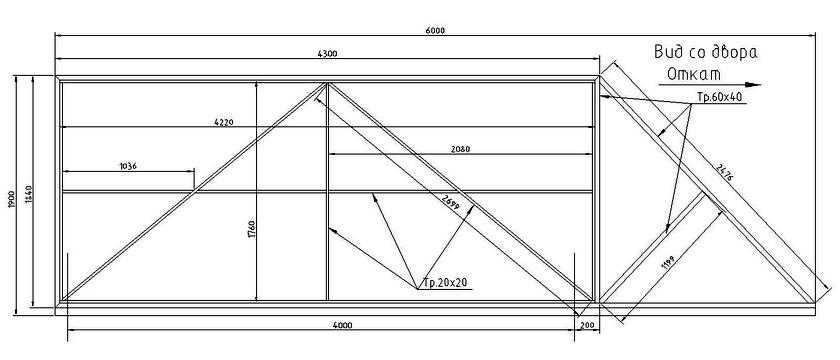

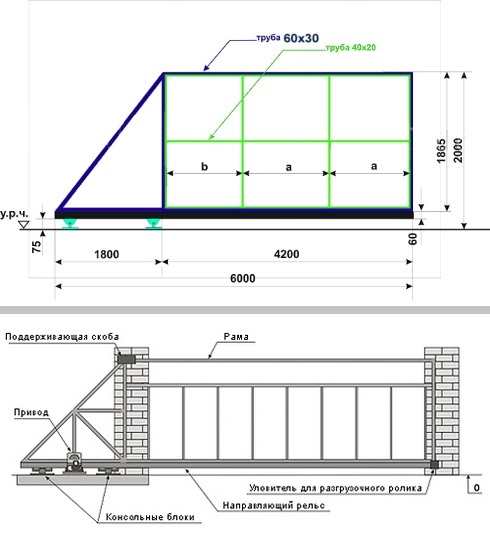

Каркас откатных ворот своими руками
Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен.

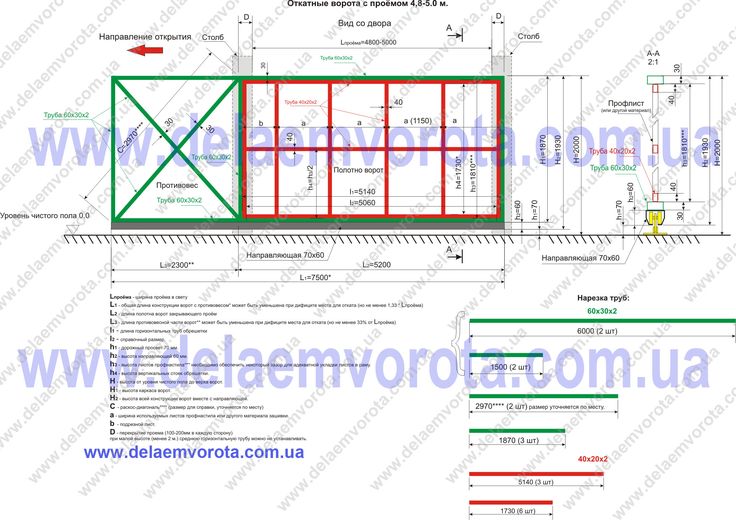

Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.
- Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.
- Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.
- В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.
Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.
- После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.
- Далее – установка и сварка верхней перекладины, потом диагональной.
- Несущий каркас можете считать готовым.
- Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

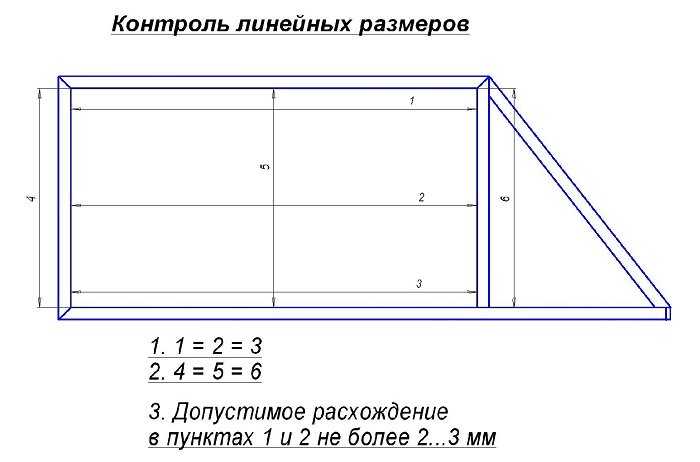

Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.
Совет. Покраску лучше проводить в три слоя.
- Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме.
- Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.
- По створкам все, но остаются другие не менее важные детали.
Осталось совсем мало, чтобы завершить самодельные откатные ворота.
Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

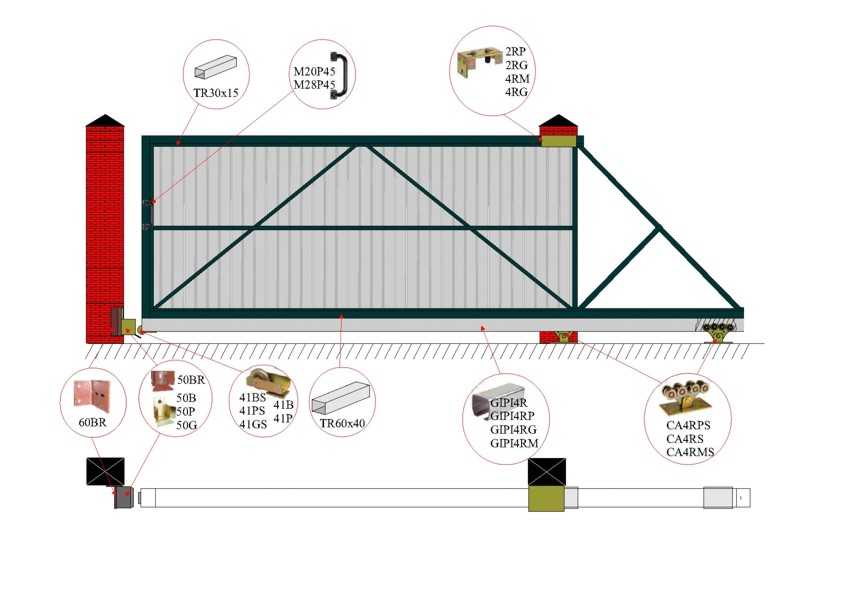

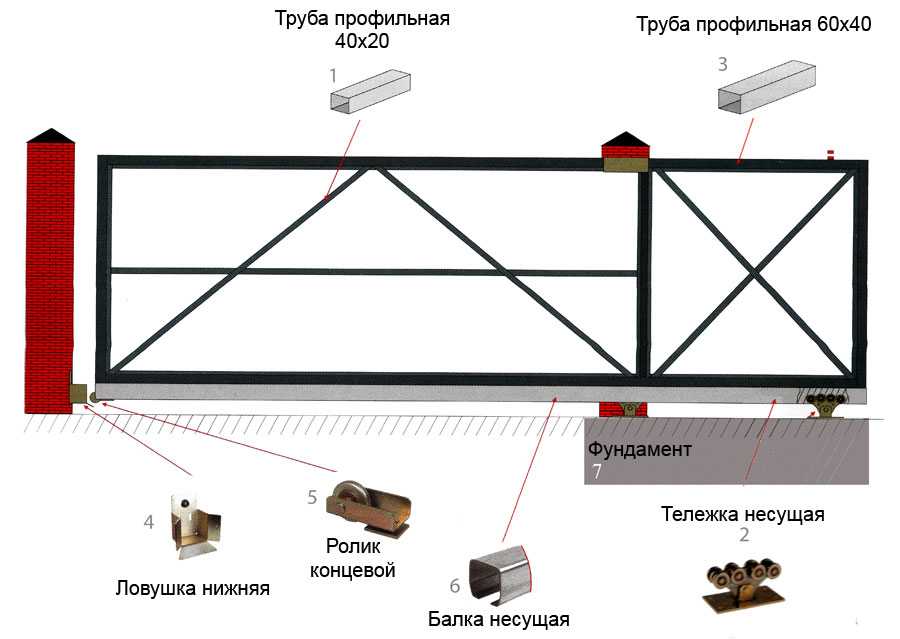

Чтобы создать откатные ворота своими руками, выберите фурнитуру:
- Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода.
- Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
- Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
- Нижний концевой ролик – подойдёт либо полимер, либо металл.
- Нижний и верхний улавливатели.
- Резиновые заглушки, желательно с гофрированной частью.
- Монтажные пластинки роликовых опор.
Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции.

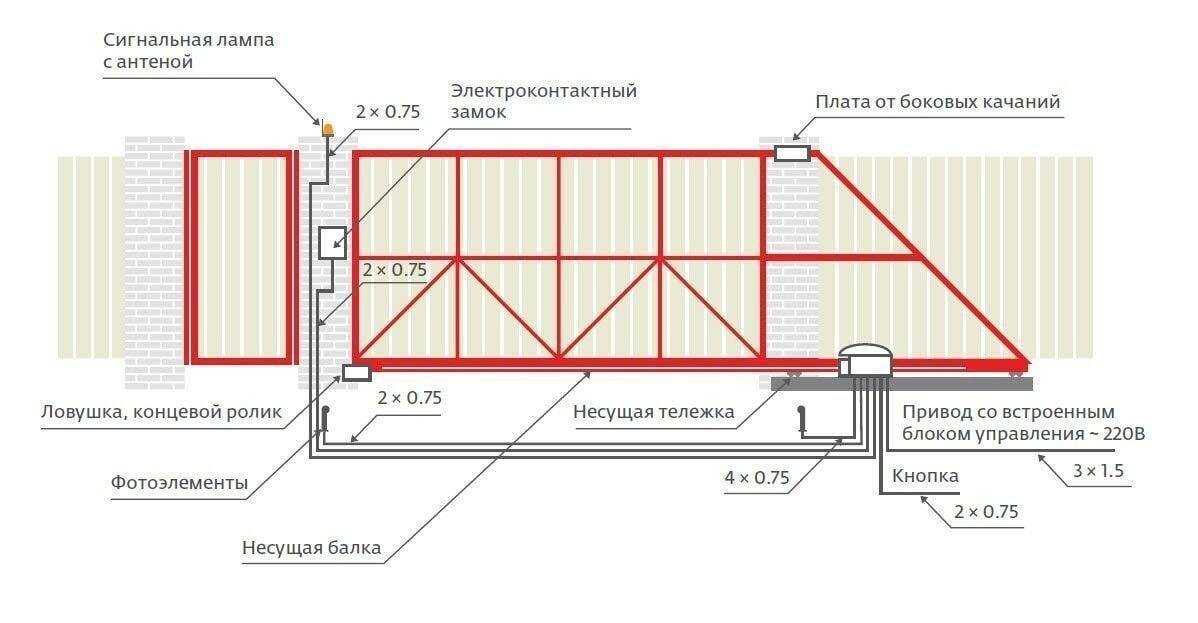

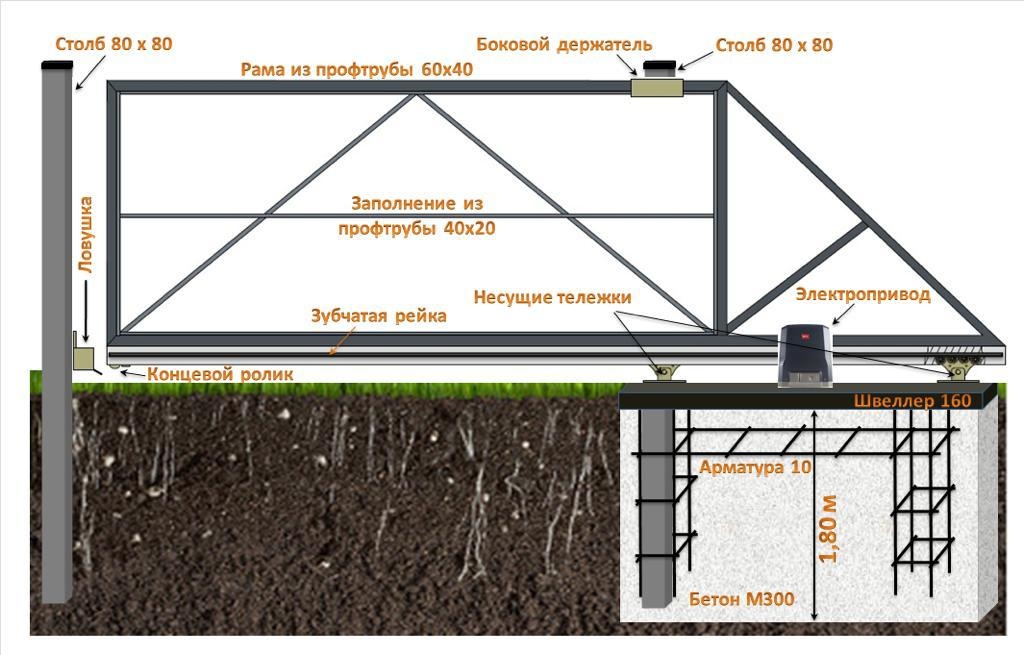

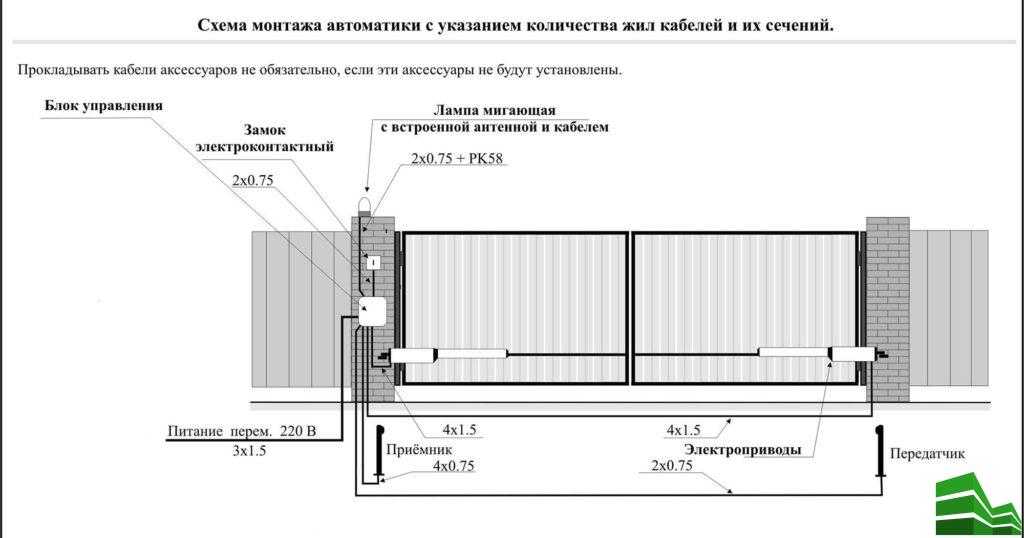

Как оснастить их автоматикой
Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:
- зубчатую рейку;
- электропривод;
- сигнальную лампочку;
- концевые выключатели или фотоэлементы;
- пульт ДУ;
- блок управления.
Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики.
Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.
Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.
- К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
- При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.
- При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
- На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.
- В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.
- В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.
Перед тем как непосредственно перейти к разбору темы: как самому сделать откатные ворота, необходимо обозначить плюсы и минусы этой конструкции.
Преимущества:
- простота открывания, не требующая больших усилий;
- разумная себестоимость изделия;
- легко поддается автоматизации;
- нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.
Недостатки:
- для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
- для отката потребуется место;
- под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

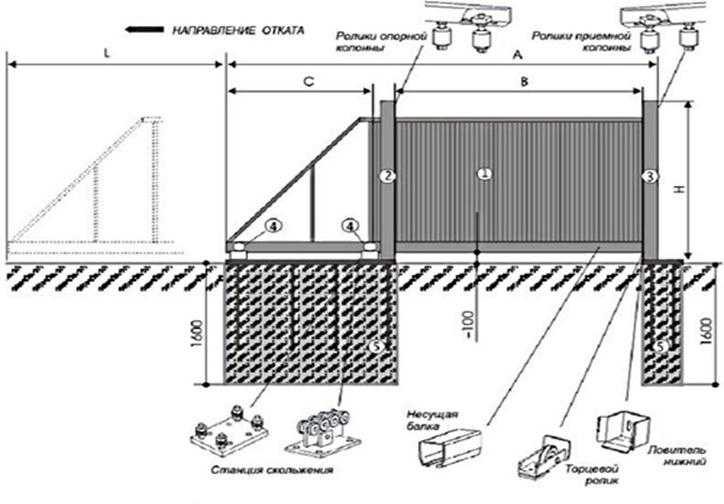

Что касается участка для отката, то его длина рассчитывается по следующей формуле:
L = H x 1,4,
где L – длина ворот, H – ширина воротного проема в свету.
Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.
Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.
И еще несколько тонких моментов, касающихся хвостовика:

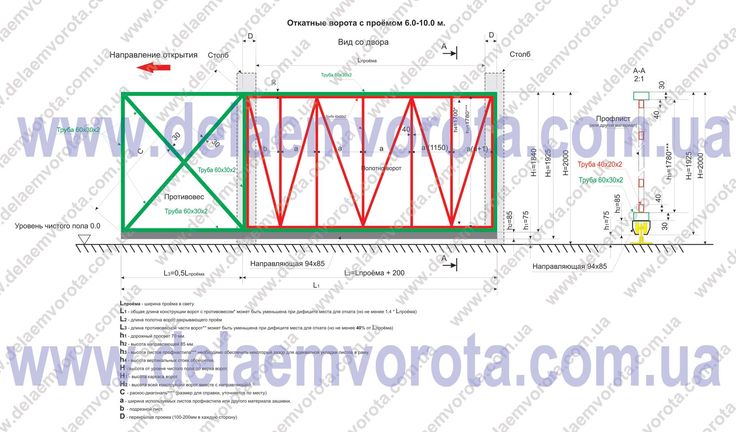

- если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
- при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.
Ограничения на установку
Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:
- Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок.
- Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом.
- Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ.
- Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.
- В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.
- Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.
- Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.
Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.Нагрузку от сдвижных ворот способны выдержать столбы:
- из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
- из стальной профильной трубы сечением не менее 600х400 мм
- Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.
Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.Заключение
Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию.
Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд.
Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.
Ключи темы
1. схема якселя для откатных ворот
2. откатные ворота своими руками чертежи металл проект
3. откатные ворота схема чертежи металл проект
4.
ворота чертежи схемы эскизы
Как сделать раздвижные ворота своими руками – чертежи конструкции и фото | Своими руками
Содержание ✓
- ✓ Чертеж-схема1: Конструкция раздвижных ворот
- ✓ Фото: Варианты крепления роликов к несущим балкам раздвижных ворот
- ✓ Альтернатива самодельным воротам?
Сразу же в начале статьи оговоримся о том, что это ворота так сказать «эконом-класса», предназначены они для постройки из доступных строительных материалов, из тех, что называется «есть под рукой».
У меня не было цели строить, что то ценой в полдома, поэтому вид может и неказист, но со своей задачей они справляются на твердую пятерку, а обошлись в копейку, что для пенсионера важно. Но если средства позволяют можно заказать новые строительные материалы, арматуру, уголок, швеллера, фурнитуру и тогда внешний вид будет куда лучше а цена все равно на порядок ниже чем заказывать в специализированной фирме.
Также замечу, что в данной конструкции ворот, заложена верхняя несущая балка как один из важных узлов, но Вы вполне можете обойтись и без нее – можно сделать монтаж направляющих в ту часть забора, куда будет заходить подвижная часть ворот при их открытии, а по низу проложить своеобразную канавку, по которой будут проходить ролики ворот, что тоже будет выступать в качестве направляющей, и не давая воротам возможности «ходить».
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Этот желобок можно как вылить из бетона, так и положить металлический П-образный профиль выемкой вверх. Кстати в качестве роликов при таком варианте, можно использовать колесики от тележек, на которых возят свежеиспеченный хлеб на пекарне – они подходящего размера, и на их катках ролики сделаны из очень прочной и устойчивой к износу резины. Именно так поступил мой кум, для которого по многим причинам ограничение ворот по высоте несущей балкой было неприемлемо, так вот эти колесики служат у него у него уже 7й год и признаков износа не видно совсем, зато из-за резины шума и грохота при открытии ворот в разы меньше.
Дачные участки еще с советских времен славились своей миниатюрностью, да и сейчас выкупить для себя огромные участки земли не только где-нибудь в Подмосковье но и в средней полосе России где цены не такие уж и дорогие, может позволить себе далеко не каждый.
Поэтому многие обходятся тем, что есть – а поступать так это значит беречь каждый метр земли, чтобы вырастить на нем что-нибудь впрок, для зимних закаток и заготовок, а может и построить на этих метрах, что нибудь действительно необходимое для той же дачи.
Поэтому собственно такая обыкновенная с виду вещь, и надо сказать для многих вполне привычная как распашные ворота, для дачников непозволительная роскошь – слишком уж съедает много они места. Единственный выход в таком случае – ворота раздвижные – конструкция, которую вполне можно сделать своими руками, при этом сэкономить кучу полезной площади на участке, да еще и солидно сэкономить.
Материалов для того чтобы сделать раздвижные ворота потребуется тоже совсем немного:
- Несколько стоек – как правило, если задумываете калитку то по всей вероятности понадобится еще одна
- Несущая балка, которая будет выполнять роль направляющей, длиной 5-6 метров
- Подшипников помощней – пару штук
- Ворота – которые легко сварить и сделать из популярного ныне металлопрофиля.
Раздвижные ворота такой конструкции обладают многими преимуществами один, из которых это то что при такой конструкции и стойки ворот и фундамент под них могут быть гораздо меньших размеров чем при других вариантах – ведь при таком их устройстве ворот неважно – закрыты они или наоборот, открыты – нагрузка будет одинакова.
Также немаловажен тот факт, что раздвижные ворота куда как удобнее в использовании чем обыкновенные. Взять хотя бы зиму – обычные ворота придется расчищать, распашные же откроются и без уборки снега, при минимальных усилиях.
Теперь о калитке, о которой я уже упомянул выше – вернее о ее нужности или наоборот, ненужности. Вся суть в том, что если подходить к этому процессу рационально и просчитать все заранее, то окажется что калитка для входа во двор совсем и не нужна, если у вас ворота раздвижные – они ведь могут открываться на любую ширину, которая Вам нужна. Поэтому в них легко проедет и машина и пройдет коляска с внуками.
Читайте также: Откатные и распашные ворота – чертежи и схемы устройства
Такой подход, конечно, более применим к загородному, дачному дому, где вы живете не все время – дома калитку все-таки делать мне кажется нужно, хотя бы из эстетических соображений, а в загородном это еще одна возможность сэкономить, притом вполне приличные деньги.
Установка на построенные своими руками раздвижные ворота автоматического привода для цикла открытия-закрытия тоже не составит большого труда – схем в журналах и интернете полно – притом бывают даже особенно интересные, с применением фотоэлементов.
Для начала определитесь с шириной проема. Как правило для ворот используется ширина в три , три с половиной метра – ее обычно хватает под все нужды, будь то провоз груза, или проезд автомобиля.
Стойки, на которые вы будете навешивать будущие ворота бетонировать нужно очень тщательно – хотя бы на один метр. Пусть вес ворот и не велик, но постоянное открытие и закрытие их может со временем расшатать плохо залитую конструкцию.
Высоту опорных стоек нужно сделать обязательно выше столбов используемых для ограды, это необходимо сделать для того чтобы не занижать проезд. Высота стоек должна быть как минимум 2,5 метра (иначе и на обычном УАЗике не проедете если сделать на нем вот такой багажник и нагрузить), а на их концах должны быть сделаны консоли для крепления балки которая будет для ворот несущей.
Балку эту, лучше заранее потратьте время, и сделайте обязательно съемной – даже если кажется что все строительство закончилось и завозить в будущем ничего не надо будет – всегда есть риск что это может оказаться не так, например торф надо будет завезти, или перегной, а может и дрова для новой, недавно построенной своими руками бани, да и много еще чего, ведь у хозяина хлопот всегда хватает. А тут это будет сделать нетрудно – снял балку и готово.
Консоли должны быть по общему правилу чуть больше чем двойная толщина забора.
При этом необходимо учитывать полную толщину забора, то есть всю его конструкцию, в которую входит и толщина металлопрофиля, и толщина лаг, к которым он закреплен, и другие узлы его конструкции, в том числе и крепеж и какие либо декоративные элементы.
Опорные стойки обязательно должны быть смонтированы на одной линии, и быть одинаковой высоты. Делается это, прежде всего для обеспечения строгой горизонтальности несущей балки, а значит и для будущей легкости хода ворот.
Установите сперва одну опору, а уж при монтаже следующих ориентируйтесь уже на нее, так будет легче.
Саму несущую балку крепите поверх консолей, так будет удобнее. Перед монтажом балки навесьте на нее пустой каркас той части ворот, которая будет двигаться, а также опорные ролики.
В принципе, многие мои соседи по садовому товариществу под подвижную раму раздвижных ворот для удешевления всей схемы, использовали разные ненужные конструкции, будь то старые сварные секции с сеткой рабицей, которую предварительно сняли и заменили на новый металлический профиль, части вольеры для собак и т.п. Кто во что горазд, у кого что сохранилось. Сам я раму варил из обыкновенного уголка – дела там на час, зато так надежней, тем более сварка под рукой.
Также, если есть под рукой собственный сварочный аппарат, то опорные стойки с роликами можно за еще один час сделать из обычных подшипников.
В качестве стойки удобнее всего использовать обыкновенный металлический уголок, его размеры рассчитывайте под общий вес конструкции Ваших раздвижных ворот.
Вырез на стойке подвеса в самой ее верхней части ,как это показано на схеме-чертеже ворот), рассчитан на ровное движение роликовой опоры основанной на подшипнике, без смещения или перекосов.
Чертеж-схема1: Конструкция раздвижных ворот
К несущей же балке требование лишь одно – она должна выдерживать вес движущейся части ворот без прогибания или любой другой возможной деформации. Для этих целей я выбрал трубу с диаметром в 57 миллиметров. Если в последующем возникнет необходимость расширить ширину ворот, то такую трубу легко найти и нарастить, для этого возьмите трубу меньшего диаметра и состыкуйте на ней сваркой 57 мм-вые трубы, используя первую (маленькую) в качестве горизонтальной направляющей – выйдет максимально плотно и ровно. После хорошего сварщика даже зачищать швы от сварки не придется.
Металлопрофиль я крепил к уголкам подвижной рамы раздвижных ворот с помощью обыкновенных саморезов, которые часто используются для кровельных работ.
Сосед же сначала прикрепил к раме деревянные лаги и дополнительно металлические листы обшивки ворот крепил еще и к ним.
После этого оставалось только сделать хорошую массивную ручку и замок, и кое где подкрасить конструкцию ворот из аэрозольного баллочника такого же цвета, как и листы металлического профиля (у меня профиль был цвета Монтеррей, покупал в кровельном магазине, там же купил и кровельные саморезы со шляпками одинакового цвета и там же был куплен и баллончик с краской). И все – раздвижные ворота готовы.
Фото: Варианты крепления роликов к несущим балкам раздвижных ворот На заметку мастеру:
Как правильно подкрашивать ворота?
Приблизительно раз в год вам придётся подкрашивать проржавевшие места на сварных и кованых воротах, а также на металлических каркасах. Лучше всего делать это специализированной краской по металлу. Сначала удалите рыхлую ржавчину и отслоившиеся куски старой краски, по очищенному участку пройдитесь наждачной бумагой и обезжирьте его растворителем.
Какие ворота лучше – откатные или распашные?
Однозначного ответа на этот вопрос все таки нет – всё зависит от предпочтений заказчика и пространства около проёма. Откатные конструкции позволяют сэкономить место перед воротами. Распашные удобны тем, что их можно установить практически в любом случае и открывать как внутрь, так и наружу. Особенностью качественных ворот как откатных, так и распашных, является полное отсутствие видимых и доступных с внешней стороны крепёжных элементов. Это надёжно и безопасно, так как ворота невозможно разобрать снаружи. Также это эстетично. Что касается управления, то оно может быть ручным или автоматическим. Современная тенденция такова, что ворота в большинстве случаев устанавливают сразу с автоматикой.
При этом делают так, чтобы одним пультом управлять и въездными, и гаражными воротами.
Имеет ли значение размер ворот?
Да, если речь идёт о цене чем они шире и выше, тем дороже. И не только дороже, но и тяжелее, а вес влияет на выбор автоматики – чтобы управлять «тяжеловесом», требуется более мощное и дорогое оборудование. Некоторые фирмы вводят ограничения на размер своих ворот к примеру они должны быть не выше 3 м и не шире 5 м, но крупные производители готовы выполнить любой заказ, и в их практике есть уникальные случаи, когда высота створок достигала 5 м, а ширина 7 м. Чтобы не тратить времени зря, поинтересуйтесь сразу имеются ли у продавца какие-либо ограничения для заказчика.
Ворота-конструктор: собери своими руками
На рынке есть и такое предложение – вы делаете проём под заданные производителем размеры (при этом даны только два варианта высоты и ширины полотна), после чего получаете автоматические откатные ворота и сами собираете их на месте.
Это обойдётся немного дешевле, чем монтаж силами продавца, но риск что-нибудь испортить высок – в итоге вы можете заплатить дважды.
Альтернатива самодельным воротам?
В том, что автомобиль не роскошь, убеждать владельцев загородных домов сегодня не нужно. Поэтому, обустраивая загородный участок, необходимо создать условия для удобного въезда и надежной стоянки автомобиля, ну и, конечно, конструкцию ворот – и въездных, и гаражных.
Чаще всего в качестве въездных ворот на участок используют распашные конструкции. Это традиционный тип ворот, который и сегодня пользуется популярностью благодаря надежности, невысокой цене, простоте установки и богатству дизайнерских возможностей. К тому же проверенная временем конструкция сегодня, как правило, оснащается электроприводом, и воротами можно управлять дистанционно, не выходя из автомобиля.
Однако у распашных ворот есть и определенные недостатки: сильные порывы ветра могут неожиданно распахнуть створки; при больших снегопадах пространство перед воротами придется расчищать перед каждым открыванием; для удобства пользования нужно большое свободное пространство.
Для автоматизации распашных ворот требуется два привода, и чаще всего они отрывают ворота вовнутрь, поэтому нужно убедиться, что на участке хватает места для открывающихся створок.
Вдоль забора
Самый надежный тип уличных ворот – это откатные конструкции. При открывании полотно ворот перемещается влево или вправо вдоль внутренней стороны ограды, полностью освобождая проем для проезда автомобиля.
Самая распространенная конструкция откатных ворот – рельсовая. Вдоль проема на уровне земли укладывается рельс, на него на роликах устанавливается панель ворот, сверху на столбе два ролика удерживают ворота в вертикальном положении, и ворота катятся по рельсам. Для установки таких ворот необходим фундамент, где будут располагаться опорные ролики. Второй распространенный тип откатных ворот – консольные. Они не имеют рельсов. Панель консольных откатных ворот нависает над проемом, иногда на высоте около 10 см от земли, и благодаря этому даже во время снегопадов сохраняют свою работоспособность и подвижность.
В складку
Наибольшей популярностью среди гаражных ворот пользуются секционные конструкции. Полотно таких ворот собрано из стальных секций, внутри заполненных пенополистиролом или вспененным полиуретаном. Секции соединены друг с другом посредством шарнирных петель. При открывании полотно поднимается по направляющим вертикально вверх и располагается под самым потолком гаража. Пространство гаража используется максимально полно, к тому же обеспечивается удобный въезд и выезд. При этом конфигурация проема не имеет значения. Плавность и бесшумность хода обеспечивает система торсионных или тяговых пружин, тросов и ходовых роликов.
Въездными и гаражными воротами можно управлять с помощью одного двухканального пульта.
Свернуть или подняты
В последнее время получили широкое распространение еще 2 типа гаражных ворот – подъемно-поворотные и рулонные. Первые изготавливаются из цельной металлической панели, которая подвешивается к подьемно-поворотному механизму.
Достаточно нажать на кнопку, и полотно плавно приподнимется, повернется параллельно земле и задвинется под крышу.
Рулонные (роллетные) ворота собираются из алюминиевых или стальных ламелей, соединяются друг с другом шарнирно и образуют гибкую панцирную конструкцию, которая поставляется в готовом виде намотанной на специальный вал.
Особенности управления
Основа системы автоматизации ворот – электромеханический привод. Он содержит блок управления, тяговый механизм и электрический двигатель.
Современные приводы снабжены системой контроля безопасности. Эта система по сигналам от разнообразных датчиков блокирует перемещение полотна ворот в случае появления в проеме постороннего крупного предмета или живого существа, а также при попытке взлома. На тот случай, если электричество вдруг отключилось, в кон струкции привода предусмотрен механизм ручной разблокировки, который позволит вам открыть и закрыть ворота своими руками.
В гараже или доме устанавливают внутренний выключатель, на дисплее которого высвечивается состояние ворот (закрыты или нет).
Такой «домашний страж» позволяет временно отключить электропривод изнутри. Вскрыть гаражные ворота с электрическим приводом практически невозможно. Рейка с противовесом устанавливается в центре задней перемычки (находится под потолком), а тяговый механизм привода соединяется с верхней панелью. При попытке приподнять полотно снизу при помощи лома тяга начинает упираться в рейку. К тому же при намеке на взлом подъёмный механизм автоматически блокируется.
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Основные принципы планирования и установки ворот включают:
в POCKET , т. | ||||||||||||||||||||||||
Желательно иметь небольшой «кармашек» в перед твоими воротами. Если ворота должны быть прямо против вашей дороги, следует рассмотреть более широкое открытие, если это возможно.
Так как автоматические ворота приоткрываются лишь слегка более 90 градусов, важно сделать ворота перпендикулярными к вашему пути привода. Изогнутые подъездные пути требуют особого ухода в макете. Никто не хочет, чтобы их ворота сбила машина.
Наиболее желательная конфигурация для
распашные ворота должны качаться внутрь.
Еще одно условие, которое может заставить вас качаться ваши ворота наружу подъездная дорога с уклоном вверх .
В зависимости от того, распахнутся ли ворота или вне, Привод ворот , который вы выберете, должен будет быть соответствующим образом настроены.
Представьте, что вы стоите за воротами, а затем спросите себя, петли справа или слева? См. четыре примера здесь.
Распашные ворота – лучший выбор, если возможный. Распашные ворота, как правило, дешевле, лучше выглядит и безопаснее, чем откатные ворота. Однако, если у вас есть одно из следующих условий, вы можете рассмотреть а раздвижные ворота :
Для получения дополнительной информации о раздвижных воротах см. Скользящий Ворота раздел.
Если подъездная дорога 12 футов в ширину или менее . . . Одностворчатые распашные ворота самый экономичный. |
е. расстояние ворот от поворота до вашего
дорога, ПРЯМОУГОЛЬНОСТЬ , т.е. угол ворот к приводу
путь, IN-SWING/OUT-SWING и HANDING , т.е. с какой стороны
ворота имеют петли.
Тем не менее, определенный подъезд
условия могут потребовать открывания ворот наружу.
В первом случае ниже распашные ворота открывается в
место на диске .
Имеет большой клиренс.
(Двойное разделение
для ворот требуется два открывателя ворот, настроенных как ведущий/ведомый.)Специальные предложения для въездных ворот
Специальное предложение для подъездных ворот Креатив Айрон Воркс
| ||||||||||
Тип 9 Одинарный Распашные ворота Щелкните миниатюру для увеличенное изображение НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ ДЛЯ ЗАБОРА Это профиль шириной 12 футов и высотой 5 футов. Пожалуйста, позвоните нам для заказа 800-959-2429. Особенности
Почтовый пакет включает
В этот пакет входит все
требуется для стандартной установки, за исключением
бетон и инструменты. Щелкните здесь для просмотра схемы установки Нужны ворота без столбов и фурнитуры? Ворота без оборудования или постов от 595,00 долларов США | Тип 9 Двойной Распашные ворота Щелкните миниатюру для увеличенное изображение НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ ДЛЯ ЗАБОРА Это профиль шириной 12 футов и высотой 5 футов. Комплект двойных распашных ворот. Стороны 64 ” поднимаясь до 80 дюймов в центре. Это полный набор для самостоятельной сборки! Сделай сам и сэкономь! Ворота полностью сварные и цены начинаются от $0.00 за этот комплект! Пожалуйста, позвоните нам для заказа 800-959-2429. Особенности
Почтовый пакет включает
В этот пакет входит все
требуется для стандартной установки, за исключением
бетон и инструменты. | |||||||||
Комплект одинарных распашных ворот. Стороны 64 ”
поднимаясь до 80 дюймов в центре. Это полный набор для самостоятельной сборки!
Сделай сам и сэкономь! Ворота полностью сварные
и цены начинаются от
$ 0,00 за этот комплект!
