Раздвижные ворота из профнастила своими руками: как сделать расчёт профнастила, чертежи и видео сборки своими руками

Как самостоятельно установить ворота из профнастила – подробная инструкция

Подробнее про откатные и распашные ворота. О монтаже ворот откатного и распашного типа.

Ворота из профнастила своими руками — это один из самых популярных вариантов обустройства въезда на участок. Причины высокого спроса таких ворот: доступность, практичность, надежность, долговечность. При этом ворота из профнастила с калиткой выглядят красиво и аккуратно, закрывают частную территорию от чужих глаз, защищают от уличного шума.

По типу конструкции ворота из профлиста бывают откатными и распашными. Прежде чем выбрать, какие ворота для дачи лучше, нужно узнать о характеристиках, плюсах и минусах каждой конструкции.

Распашные ворота из профнастила

Это ворота, состоящие из двух створок, которые распахиваются наружу или внутрь огороженного участка. Такие ворота устанавливают на садовых и дачных участках, территориях складских помещений. В зависимости от конфигурации забора и размера проема ворота делают с отдельностоящей или с врезной калиткой.

Преимущества распашных ворот:

• Надежность. Простая и надежная конструкция безотказно работает в течение десятков лет в любом климате. Чтобы петли не ржавели, достаточно регулярно смазывать их солидолом, силиконовой аэрозольной или графитной смазкой.
• Отсутствие ограничений по размеру проема. Высота ворот может быть любой, максимальная ширина может достигать 9 м. Однако здесь нужно, чтобы при открывании и закрывании створок, они не встречали препятствий на пути своего движения. Чаще всего распашные ворота для частного дома или дачи делают высотой до 3,5 м и шириной до 4,5 м.
• Возможность установки автоматики. Монтаж автоматического привода сделает ворота более удобными в эксплуатации. Чтобы открыть или закрыть ворота не нужно выходить из машины, достаточно нажать на кнопку пульта.
• Большой выбор вариантов дизайна. Полотно делают сплошным, с ажурными вставками или проектируют кованые ворота с профлистом.
• Доступность. Распашные ворота обойдутся дешевле, чем раздвижные. Общая стоимость зависит от высоты и сечения столбов, размеров створок, наличия автоматики.

Минусы:

• Ворота с распашными створками требуют много места для открывания. Например, каждая створка шириной 3 м «украдет» с прилегающей территории по 30 м2.
• Сплошное полотно имеет высокую парусность. При значительной ветровой нагрузке трехметровую створку трудно сдвинуть с места, а шквальный ветер и вовсе может сорвать ее с петель.
• Нужно постоянно контролировать состояние опор и петель, чтобы исключить провисание створок. Особенно это касается широких тяжелых ворот.

Откатные ворота из профлиста

Ворота откатного типа представляют собой рамную конструкцию с одной створкой, которая сдвигается в одну сторону параллельно забору, открывая проем на всю ширину. При небольшой ширине проема можно сделать откатные ворота с встроенной калиткой. Раздвижные ворота универсальны — они подходят для частных домов, дачных участков, складов, магазинов, объектов промышленного назначения.

Раздвижные ворота бывают:

• Подвесными. Полотно движется с помощью роликовых тележек по горизонтальной направляющей балке, которая располагается на высоте 3,5-5 м. Во время открывания и закрывания ворот створка не соприкасается с наземными элементами и покрытием. Вопрос с ограничением пропускной способности ворот по высоте транспорта решается монтажом съемной направляющей балки.
• Рельсовыми. По ходу движения воротной створки на земле устанавливается рельс заподлицо с покрытием. Створка «ходит» по рельсу на роликах, которые закреплены в ее нижней части. За счет опоры полотно даже большой ширины не провисает, поэтому такие ворота могут иметь ширину до 15 м. Единственный минус такой конструкции — это необходимость постоянно поддерживать чистоту рельса, убирать с него листья и грязь, не допускать его обледенения.
• Консольными. Основу конструкции составляет направляющая балка, расположенная в нижней части полотна. Створка движется по направляющей с помощью роликов. Чтобы уравновесить вес створки, балку делают длиннее ширины проема в 1,5 раза. Консольные ворота не ограничивают высоту въезжающего на участок транспорта. Так как они не контактируют с наземными элементами, под ними не нужно постоянно убирать листву и снег.

Размеры раздвижных ворот ограничиваются возможностями консольных механизмов. Максимальный вес одной створки не должен превышать 1500 кг. Откатные ворота для широкого проема будут состоять из двух полотен, которые двигаются навстречу друг другу. Возможные варианты управления такими воротами — синхронное движение створок или установка независимого автоматического блока на каждую створку.

Плюсы раздвижных ворот:

• Надежность и прочность конструкции. Ворота с откатными створками обладают устойчивостью к механической деформации и ветровой нагрузке. Роликовые и рельсовые механизмы безотказно работают в течение нескольких десятков лет без ремонта и замены.
• Экономия пространства. Раздвижные ворота занимают минимум места, не требуют пространства при открывании и закрывании. Однако нужно учитывать то, что для сдвигания полотна вбок место рядом с забором должно быть свободным.
• Возможно автоматизации. На откатные ворота при желании можно установить автоматику. Установка электропривода сделает откатные ворота еще более удобными. Плюс к этому автоматический привод выполняет функции запора, поэтому на автоматических воротах не нужно устанавливать замок.
• Безопасность. В открытом положении створка не заслоняет обзор водителю, когда он выезжает за двор. Это особенно актуально, если выезд со двора выходит сразу на проезжую часть.
• Разнообразие вариантов дизайна. Очень красиво смотрятся ворота из профнастила с элементами ковки — цветами, листьями, виноградной лозой, монастырской вязью, декоративными накладками, волютами, кольцами, плоскими завитками и пространственными спиралями, пиками, корзинками, чеканными полосами.

К недостатки откатных ворот можно отнести трудоемкость и сложность монтажа, из-за чего монтаж конструкции обойдется минимум на 20% дороже, чем установка распашных ворот.

Но если сделать всю работу самому, то можно сэкономить.

Установка распашных ворот из профнастила

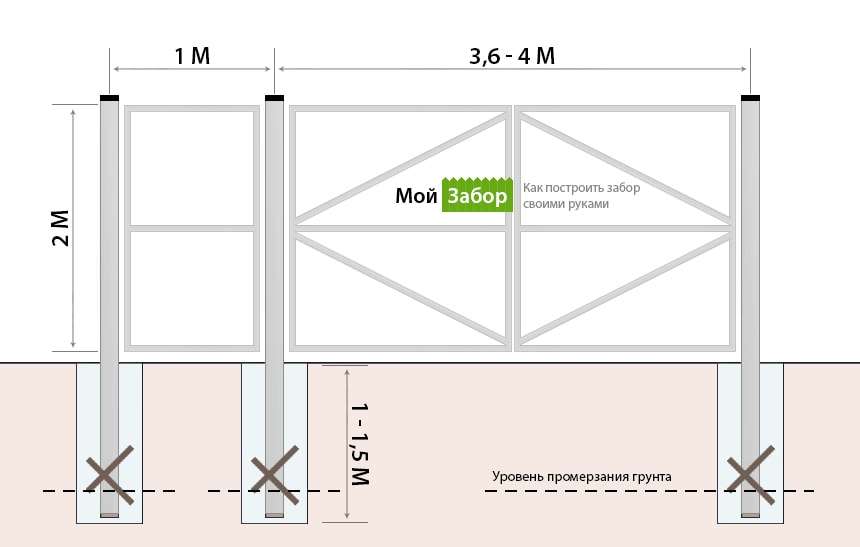

Конструкция распашных ворот для дачи или загородного дома состоит из опорных столбов, двух рам для створок, полотна. Для столбов берут квадратную профтрубу 60х60 мм или 80х80 мм, для каркаса — прямоугольную трубу 40х20 мм. Для наполнения створок используют такой же профлист, что и для забора.— С8, С10, С18 с оцинковкой или с полимерным покрытием, толщиной 0,45-0,5 мм. Перед тем, как сделать ворота из профлиста, нужно нарисовать чертеж и рассчитать количество материала.

Последовательность установки распашных ворот своими руками:

• Подготовка. Проем размечают, бурят две скважины для установки опорных столбов.
• Монтаж опор. В подготовленные ямы опускают столбы, выставляют их строго по центру ямы, проверяют вертикальность уровнем или отвесом, после чего яму заливают бетонным раствором.
• Изготовление рам. Элементы для изготовления каркаса раскладывают на ровной поверхности, прихватывают по углам рамы сваркой, усиливают прямоугольный каркас перемычками, прихватывают сваркой. Затем проверяют точность размеров и ровность конструкции, после чего детали каркаса окончательно сваривают между собой, хорошо проваривая швы.
• Монтаж запирающего устройства. К каркасу ворот приваривают задвижку типа «Гусь», в нижней части полотна приваривают трубки для стопоров.
• Монтаж петель. На установленные столбы приваривают петли, их ответные части привариваются на вертикальных частях рамы с внешней стороны.
• Защита от коррозии. Сварные швы зачищают, каркас и столбы покрывают грунтовкой по металлу, красят.
• Нарезка профлиста. Листы размечают, делают засечки с двух сторон, с помощью линейки или правила проводят через них прямую линию. Несколько раз сгибают-разгибают по линии, после чего аккуратно разрезают по сгибу. Листы должны быть чуть меньшего размера, чем каркас — примерно на 2-3 мм.
• Наполнение секций. Подготовленные листы укладывают на каркас створок и крепят к раме на саморезы. Готовые створки навешивают на столбы.

Монтаж откатных ворот

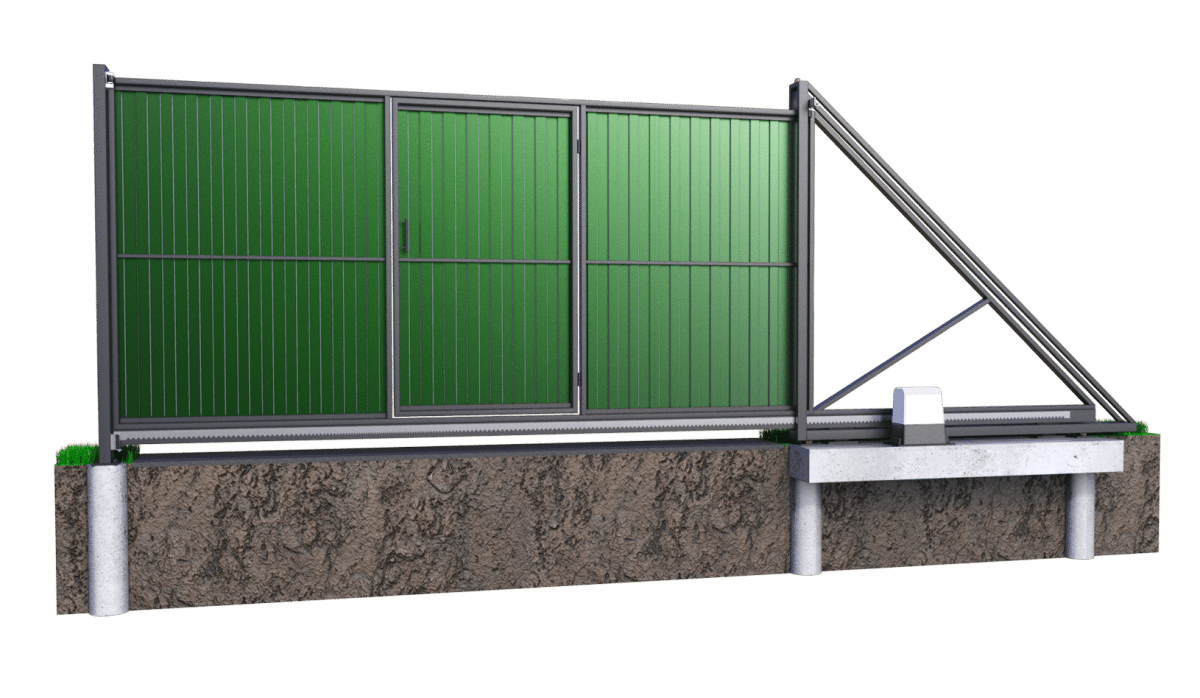

Рассмотрим монтаж самых популярных раздвижных ворот — консольных. Створка опирается на две роликовых опоры, вынесенные за проем. Сами ролики заводятся внутрь направляющей, расположенной в нижней части створки. Каретки располагаются на максимально большом расстоянии друг от друга, что позволяет им удерживать полотно на весу. Из-за этого ширина ворот будет больше проема в 1,5 раза, поэтому вдоль забора должно быть свободное место для отката полотна.

Для сборки и установки откатных ворот потребуются:

• для столбов — трубы с квадратным сечением 100х100 мм;
• для силового каркаса — прямоугольные трубы 60х30 мм;
• в качестве направляющей балки — стальной рельс;
• ролики с каретками, ловители;
• для наполнения створки — профнастил, саморезы по металлу;
• для заливки фундамента — арматура, цемент, песок, щебень.

Кроме материалов потребуется подготовить инструменты — сварочный аппарат, дрель, шуруповерт, болгарку, ножницы по металлу, уровень, лопату. Перед началом монтажа нужно начертить подробную схему. Это упростит расчет материалов и поможет избежать ошибок при монтаже.

Очередность монтажных работ:

• Фундамент. По ходу движения створки наполовину ширины проема роют траншею глубиной 1,5 м и шириной 0,3-0,4 м. На дне устраивают песчаную подушку толщиной 10 см. На рельс наваривают арматуру с горизонтальной обвязкой. Закладную опускают в траншею, выравнивают по горизонтали и по нулевому уровню, фиксируют распорками, траншею заливают бетоном.
• Установка опор. С помощью ямобура делают скважины глубиной 1,2 м для установки столбов, на их дно насыпают песок. Затем в скважины устанавливают опорные столбы и бетонируют.
• Сварка рамы. Каркас створки должен иметь идеальную геометрию, иначе ворота будут заедать и плохо двигаться. На ровной поверхности собирают и сваривают несущий каркас с противовесом, усиливают каркас ребрами жесткости. Прямые углы проверяют угольником, плоскостность каркаса — пузырьковым уровнем.
• Монтаж направляющей. Профиль выставляют горизонтально на ровную поверхность, сверху, точно посередине, устанавливают готовый каркас рамы и приваривают его к направляющей.
• Установка ворот. На закладную стоят роликовые каретки, таким образом, чтобы они находились на максимальном расстоянии друг от друга в рамках противовеса. Затем их пятки приваривают к закладной и накатывают на них каркас створки.
• Наполнение створки. Профлист крепят на саморезы с нахлестом в одну волну, последний лист обрезают ножницами до нужного размера.

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Содержание статьи

• 1 Конструкции створок
• 2 Материалы
• 3 Фотоотчет об изготовлении и установке ворот
• 4 Как сделать ворота из профнастила: видео-уроки

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

• наискосок;
• горизонтально;
• крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см.  Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлистаТак выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Та же технология, в последовательности фото.

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к бюджетной категории: на их изготовление не требуется много времени и материалов. Однако если выбрать модель обычных распашных ворот без художественных дополнений. Также есть варианты с элементами ковки, здесь сложность работы больше, затраты намного выше. Сделать простые распашные ворота из профнастила своими руками сможет даже сварщик-любитель: швов мало, они простые.

Содержание статьи

• 1 Створчатые конструкции
• 2 Материалы
• 3 Фотоотчет по изготовлению и установке ворот
• 4 Как сделать ворота из профнастила: видео уроки

Створчатые конструкции

Даже такую ​​простую конструкцию, как полотно ворот или калитку, можно сделать по-разному, и вариантов много. В первую очередь отличается расположение перемычек:

• наискосок;
• по горизонтали;
• крест-накрест.

Каждый метод был протестирован и обеспечивает достаточную степень жесткости. Здесь вы выбираете то, что вам кажется более правильным или достоверным.

Конструкция ворот из металлопрофиля с укосинами

Различие в конструкции самих ворот – с несъемной рамой (верхней перекладиной) или без нее. С рамой ворота более устойчивы, но тогда есть ограничения по высоте: высокие машины – грузовики или спецтехника – не смогут въехать во двор. При правильном усилении стоек (столбов) и нормально сделанных дверях (с усилением в углах) ворота без рамы тоже будут надежными.

Конструкция ворот в верхней перекладине и перекладинах

При установке двери с коробкой расход металла больше – на длину перемычки, но при этом можно дополнительно не усиливать стойки: нагрузка на них меньше.

Крестообразные крестовины на хомуты из металлических профилей

Для удобства крепления профлиста по внешнему (иногда внутреннему, как на картинке выше) приваривается тонкостенный металлический профиль шириной 1 см ) периметр закрылков. Это необходимо учитывать при определении размеров заготовок для створок.

Чтобы конструкция была максимально жесткой, чтобы она не «гуляла» и не шумела на ветру, по углам делается усиление. И снова есть два пути. Первый – приварить уголки, вырезанные из листового металла.

Усиление створки металлическими пластинами

Второй поставить короткие угловые раскосы из той же трубы, которой сварили каркас створок.

Второй способ усиления створок ворот

Есть отличие при сборке: от стыков трубы соединяются под углом 45° или просто встык. Профессиональнее — под 45°, проще — впритык. Некоторые способы сборки вообще не предусматривают возможности стыковки под углом (если обе створки собираются в одно целое, а распиливаются на две части только те, что висят на стойках).

Различные способы соединения труб

Еще одна тонкость, зависящая от количества снега зимой. Как видно на фото, нижняя планка створок поднята на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если снег навалится, а ворота из самой земли, не откроешь. Чтобы летом, после таяния снега, в эту щель не забралась какая-либо живность, планку накручивают на саморезы, поздней осенью ее снова снимают.

Автоматику можно установить на распашные ворота. Тогда вы сможете управлять ими с пульта и не нужно будет выходить под снег и дождь.

Материалы

Для столбов обычно берут профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, устанавливают строго вертикально и заливают бетонным раствором. Работы по установке ворот начинают после того, как бетон наберет около 50% прочности. Если температура на улице не ниже +20°С, потребуется 5-6 дней, если холоднее – до двух недель.

Для створок используется профильная труба разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Вы выбираете исходя из своих условий. На перемычки берется либо такая же труба, либо чуть меньшего сечения, до 20*20 мм. Все эти трубы можно взять с толщиной стенки 2 мм, или 3 мм. Более толстые стоят дороже (килограммами продают) – они тяжелее, но металл 3 мм легче сваривается, что важно для новичков в сварке.

Подготовленный металл

О сварке тонкого металла читайте здесь.

Материал для ворот такой же, как и для забора из профлиста, крепится на те же саморезы. Перед началом работы металл необходимо подготовить: удалить всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антикоррозией» и покрасить. После высыхания можно приступать к работе.

Фотоотчет по изготовлению и установке ворот

Это один из вариантов как можно сделать ворота из профнастила своими руками. Техника не лучшая, но и не самая плохая: все работает без проблем уже шесть лет.

К установленным стойкам 80-80 мм привариваются петли, ответные части привариваются на необходимом расстоянии на вертикальных частях стоек из трубы 40*40 мм – справа и слева. Навешиваем стойки на петли на столб, между ними и столбами укладываем прослойку необходимой толщины и фиксируем струбциной.

Вешаем стойки на петли, приваренные к стойкам

Отмеряем необходимую высоту и отрезаем лишнее, сверху к стойкам, не к стойкам, привариваем поперечину из той же трубы 40*40 мм . На данном этапе качество сварки не имеет значения. Детали пока прихватываем, не заботясь о тщательности шва – потом доведем до нормы. Главное, чтобы все было ровно и держалось вместе. Поэтому прихватываем его точками в нескольких местах.

К стойкам ворот приваривается ригель

Таким же образом прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. Отложите по 3 мм от середины в обе стороны. Делаем четкие отметки. Отмеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, свариваем по меткам (между двумя вертикальными трубами должен остаться зазор 6 мм).

Посередине с зазором 6 мм привариваем две вертикальные трубы

Измеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше мерить по отдельности. Отрежьте трубы до нужной длины и возьмитесь за них на нужной высоте. Если вам нужно больше перекладин, установите их тоже.

Сварные поперечины повышенной жесткости

По отмеченному центру болгаркой сверху и снизу делаем сквозные пропилы, разделяющие ворота на две половины. Вот так очень просто мы получили ворота, которые без проблем открываются и закрываются.

Разделенные половинки ворот

Каркас ворот готов. Снимаем его, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Здесь уже важно качество сварки, следим за наполненностью ванны, стараемся не прожечь дырки. Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность, провариваем все швы

Приступаем к сборке опоры для крепления профлиста. Для уменьшения парусности его разрезали на две части, чтобы лист был не цельным, а разрезным. Для этого используем профилированную трубу 20*20 мм. Нарезаем его на кусочки нужной длины, чтобы можно было закрепить по внутреннему периметру.

Отрезаем трубу 20*20 мм и крепим по внутреннему периметру

Выставляем их в одной плоскости с внешней частью – лист будет прикручиваться изнутри. Фиксируем его на саморезы, предварительно просверлив отверстия необходимого диаметра.

Как крепить планки под профлист

Так выглядит готовая рама ворот

Готовую раму красим – внутри светло-серой краской, снаружи – красно-коричневой, под цвет профнастила . Оставляем сохнуть.

Каркас окрашенный

Приступаем к установке профлиста на ворота. Он вырезается по размеру чуть меньше основного каркаса – по периметру должен быть отступ 2-3 мм. Их укладывают на подготовленные опоры и закрепляют изнутри по периметру саморезами.

Установка профлиста на ворота

Можно взять специальные, со шляпками и прокладками, но ставят на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Почти готово

Осталось установить запор. Можно, конечно, врезать замок и ручку, но качество недорогих очень низкое, а дорогие брать непозволительная роскошь на данный момент. Поэтому из остатков труб и фитингов приваривают болты. Они работают точно при любых условиях.

Болты самодельные

Один (верхний) устанавливается на саморезы с ответной частью на створку, два нижних крепятся к стойкам. В почве в нужных местах были просверлены небольшие лунки, в которые забетонированы отрезки круглых труб, диаметр которых был больше диаметра стержня. Ворота изготавливаются по той же методике, только в них врезается замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если при установке стоек были какие-то перекосы, их учитывают. В пошаговом изложении весь процесс не выглядит сложным, так и есть. Если варить все детали по отдельности, геометрия должна быть идеальной, а также надо следить, чтобы трубу не повело при сварке. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видеоуроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео уроки

Та же технология в фоторяде.

Лучший автоматический привод для коммерческих и жилых ворот

Если защита себя, своей семьи и своего бизнеса является вашим приоритетом, вам нужен автоматический открыватель ворот.

Раздвижные ворота — отличный способ повысить уровень безопасности любого имущества. Сопряжение его с автоматическим устройством открывания ворот — лучший способ гарантировать, что только жители или уполномоченный персонал могут получить доступ к вашим помещениям.

Двигатели для раздвижных ворот автоматически открывают и закрывают ваши раздвижные ворота, и обычно они активируются пультом дистанционного управления, клавиатурой или датчиками.

Привод для раздвижных ворот прост в использовании и надежен, а это означает, что вы, вероятно, будете наслаждаться годами беспроблемной эксплуатации с минимальным обслуживанием и техническим обслуживанием.

Что такое автоматический открыватель откатных ворот?

Устройство автоматического открывания откатных ворот — это устройство, которое открывает и закрывает ваши ворота одним нажатием кнопки.

Обычно автоматические устройства открывания ворот предназначены для часто используемых въездных или пешеходных ворот.

Как работают автоматические открыватели ворот?

Изделие включает двигатель, подключенный к источнику питания, который помогает перемещать ворота вперед и назад без каких-либо действий.

Эти двигатели могут питаться от переменного или постоянного тока или даже от солнечной энергии:

• Двигатели переменного тока обычно больше подходят для тяжелых ворот, которые используются регулярно, например, в коммерческих целях.
• Двигатели постоянного тока обычно более тихие и более энергоэффективные, что делает их отличным вариантом для жилых помещений.

Эти двигатели приводятся в действие системой привода, которая может быть цепью, ремнем или шестерней.

Блок управления обычно располагается рядом с двигателем открывания ворот, который получает сигналы и активирует двигатель, чтобы начать движение ворот.

Когда двигатель вращается, шестерня вращается, заставляя зубчатые рейки двигаться вперед и назад. Когда зубчатые рейки двигаются, они тянут за собой ворота.

Чем мне может помочь автоматический открыватель ворот?

Автоматический открыватель ворот дает массу преимуществ. Они:

• Удобство предложения: Вы можете автоматически открывать или закрывать ворота без ручного вмешательства.
• Защитите свое имущество: Этот продукт обеспечивает безопасность и безопасность любых помещений, обеспечивая контролируемый доступ и предотвращая несанкционированное проникновение.
• Помогите людям с ограниченной подвижностью: Нет необходимости открывать или закрывать ворота вручную, что полезно для тех, кому трудно передвигаться.
• Предотвращение несчастных случаев: Несчастные случаи могут легко произойти, когда приходится вручную открывать и закрывать тяжелые ворота. Автоматизация этой деятельности снижает риск несчастного случая.

Зачем мне использовать автоматический открыватель ворот?

Когда владельцам бизнеса необходимо защитить свое имущество, важные деловые документы, списки клиентов, транспортные средства и другие активы, автоматические открыватели скользящих ворот повышают общую безопасность коммерческих помещений.

С приобретением автоматического открывателя ворот для домовладельцев, не допускать нежелательных гостей в дом, удобно предоставлять доступ к вашей собственности и повышать конфиденциальность стало намного проще.

Как установить автоматические открыватели ворот?

Простота процесса установки зависит от выбранного вами механизма открывания ворот.

Некоторые установки будут простыми и потребуют только основных инструментов, предоставленных производителем, что означает, что вы можете установить продукт самостоятельно.

Однако для установки некоторых автоматических устройств открывания ворот потребуются специальные знания и инструменты из-за особых требований к электричеству и проводке, поэтому вам может потребоваться нанять специалиста для установки привода ворот.

Какие типы автоматических открывателей откатных ворот существуют?

В основном используются два типа приводов для автоматических откатных ворот: те, которые предназначены для коммерческих помещений, таких как офисные помещения, и те, которые больше подходят для жилых помещений.

Кому следует использовать автоматические устройства открывания ворот?

• Домовладельцы, которые хотят защитить свою собственность и частную жизнь.
• Владельцы бизнеса, которые хотят усилить меры безопасности в своих коммерческих помещениях.

Какие особенности следует учитывать при выборе привода для автоматического открытия моих ворот?

Прежде чем купить устройство для открывания откатных ворот, необходимо принять во внимание несколько моментов.

Вес и длина ворот очень важны. Каждый механизм открывания откатных ворот изготавливается в соответствии с определенными спецификациями и может работать только с воротами определенного веса или длины.

Кроме того, вы должны учитывать погодные условия, в которых вы устанавливаете автоматический привод ворот. Суровые погодные условия могут вызывать коррозию или ржавчину на некоторых открывателях ворот, поэтому вам нужно будет выбрать тот, который сконструирован для работы в этих климатических условиях.

Другие детали, которые следует учитывать перед выбором автоматического открывателя, включают:

• Источник питания: Есть ли у вас необходимый источник питания для обеспечения электроэнергией оператора?
• Крепежное оборудование: В зависимости от того, где вы хотите установить сошник, вам понадобится подходящее монтажное оборудование. Производители некоторых устройств не включают аксессуары, необходимые для установки открывателя там, где вы хотите.
• Самостоятельная или специализированная установка: Если вы хотите установить открыватель самостоятельно, выберите модель, включающую комплекты для установки. Однако, если вы, например, не знакомы со сваркой, вы можете привлечь для этого специалиста.
• Регулируемое автоматическое закрытие: Эта функция позволяет установить, когда открыватель закрывает ворота после того, как они были открыты. Как правило, регулируемое автоматическое закрытие можно установить на время от 30 до 60 секунд.
• Диапазон: Диапазон автоматического открывания ворот — это расстояние, на котором пульт дистанционного управления может обмениваться данными с устройством открывания. Если диапазон слишком мал, ворота могут не открыться или закрыться из желаемого места.
• Петлевой детектор: Это устройство используется автоматическими открывателями ворот для обнаружения присутствия объекта или транспортного средства на пути ворот. Этот датчик является важной характеристикой любого привода, который вы покупаете, чтобы избежать несчастных случаев, вызванных закрывающимися воротами.

Если вы домовладелец или владелец коммерческой недвижимости, заинтересованный в установке электрического устройства открывания ворот для раздвижных ворот, мы отобрали некоторые из лучших автоматических устройств открывания раздвижных ворот, чтобы помочь вам сделать лучший выбор.

Лучшие коммерческие автоматические открыватели ворот

Если у вас есть раздвижные ворота в коммерческом помещении, вам нужен надежный, прочный и способный выдержать испытание временем автоматический открыватель ворот.

Мы собрали три основных рекомендации по автоматическим открывателям ворот для коммерческих помещений.

1. LiftMaster 24 В пост. тока Привод для тяжелых условий эксплуатации с регулируемой скоростью для откатных ворот HDSL24UL

Новая линейка мощных автоматических приводов ворот LiftMaster с регулируемой скоростью позволяет передвигать самые тяжелые ворота в прошлом.

Это семейство интеллектуальных коммерческих приводов для распашных и раздвижных дверей представляет собой идеальное решение для коммерческих или жилых помещений с большими и тяжелыми воротами.

Руководители объектов и сообществ могут положиться на этих приводов откатных ворот:

• Безотказная работа 24/7
• Безопасный доступ.
• Долговечность оператора.
• Удаленный мониторинг всех точек доступа.
• Бесшовная интеграция с дополнительными аксессуарами безопасности LiftMaster для полностью подключенной системы.

В комплект входят фотоэлементы модели LMRRUL с защитными кожухами, 5-дюймовым резистивным защитным краем и два БЕСПЛАТНЫХ пульта дистанционного управления с зажимами для визора для удобства.

Сводка характеристик

• Максимальный вес ворот: 3000 фунтов.
• Максимальная длина ворот: 75 футов.
• Рабочий цикл: непрерывный

2. Устройство открывания раздвижных ворот HySecurity SlideSmart CNX 15

Этот автоматический механизм открывания раздвижных ворот должен быть на вашем радаре, если вам нужен продукт с первоклассными средствами управления и коммуникационными технологиями.

Подумайте о приобретении и установке этого устройства для открывания ворот, если ваше помещение требует постоянного наблюдения за безопасностью и имеет большой поток людей.

Благодаря мощному бесщеточному двигателю, прямому редукторному приводу и усовершенствованной цифровой панели управления вы можете быть уверены в бесшумной и надежной работе в течение многих лет.

Он устанавливается на стойку или подкладку и может поддерживать непрерывную работу ваших раздвижных ворот на стандартных или расширенных батареях после отключения питания переменного тока.

Сводка характеристик

• Максимальный вес ворот: 1500 фунтов.
• Максимальная длина ворот: 50 футов
• Рабочий цикл: непрерывный

3. Привод откатных ворот Viking L3 для жилых и коммерческих помещений

Привод ворот L-3 может управлять откатными воротами весом до 1600 фунтов. и 60 футов в длину при 100% рабочем цикле в экстремальных условиях — идеально подходит для регионов с суровыми погодными условиями.

Этот эффективный привод представляет собой решение для жилых и коммерческих помещений с высокой проходимостью. Привод ворот Viking L-3 сочетает в себе эффективность и технологии в одном мощном корпусе.

Он оснащен платой управления V-Flex со встроенным диагностическим ЖК-дисплеем и съемным блоком питания для низковольтной проводки.

Новая конструкция шасси обеспечивает удобный обзор органов управления и встроенные приспособления для монтажа на стойке, которые позволяют при необходимости поднять его с земли.

Сводка характеристик

• Максимальный вес ворот: 1600 фунтов.
• Максимальная длина ворот: 60 футов
• Рабочий цикл: 100 %

Лучший автоматический привод откатных ворот для жилых помещений

1. Привод откатных ворот LiftMaster 12 В постоянного тока RSL12UL

LiftMaster 12VDC рассчитан на 120 циклов в день, что делает его подходящим автоматическим устройством открывания ворот для жилых и небольших коммерческих помещений с небольшим ежедневным движением ворот.

Он может поддерживать ворота весом до 800 фунтов и длиной не более 25 футов.

Износостойкий привод изготовлен из стали с золотым цинковым покрытием для предотвращения ржавчины и имеет передаточное число червячной передачи 15:1.

Несмотря на то, что привод тяжелее — его вес составляет 100 фунтов, — установка и устранение неполадок этого автоматического открывателя откатных ворот не составляет труда.

Его светодиодный дисплей помогает при установке и показывает ошибки во время повседневного использования.

И самое приятное? Привод ворот готов к работе от солнечной энергии, то есть вы можете приобрести и установить солнечную панель для обеспечения резервного питания.

Сводка рейтингов

• Максимальный вес ворот: 800 фунтов.
• Максимальная длина ворот: 25 футов
• Рабочий цикл: 120 циклов в день

2. Комплект привода откатных ворот BFT Deimos BT A400 120 В

Этот привод для открывания откатных ворот оснащен двигателем, специально разработанным для интенсивного использования и предназначенным для частого открывания и закрывания ворот в течение дня.

Система BFT гарантирует максимальную безопасность и безупречную работу оборудования, независимо от климата, температуры и степени механического износа.

В отличие от некоторых устройств открывания ворот в жилых домах, устройства управления BFT фиксируют малейшие изменения усилия ворот или дверей, например, из-за перепадов температуры или износа, постоянно подводя двигатель к оптимальному крутящему моменту.

Обычный блок управления не мог обнаружить эти изменения тяги, что указывало бы на наличие несуществующих препятствий.

Он оснащен интеллектуальной технологией D-Track, которая облегчает установщику предоставление требуемых законом сертификатов.

Сводка рейтингов

• Максимальный вес ворот: 800 фунтов.
• Максимальная длина ворот: 75 футов
• Рабочий цикл: Интенсивный

3. Комплект привода откатных ворот для жилых помещений Viking K2

Привод ворот К-2 может управлять откатными воротами весом до 700 фунтов. и 30 футов в длину при 100% рабочем цикле в экстремальных условиях.

Этот эффективный привод представляет собой решение для откатных ворот в жилых помещениях с высокой проходимостью.

Привод ворот Viking K-2 сочетает в себе эффективность и технологии.

Источник питания имеет удобный доступ к предохранителям и светодиодные индикаторы состояния для входящего высокого напряжения.

Привод К2 – лучший выбор для ваших откатных ворот в частном доме благодаря его:

• Солнечной эффективности.
• Двигатель с прямым приводом.
• Соблюдение техники безопасности.

Сводка рейтингов

• Максимальный вес ворот: 700 фунтов.
• Максимальная длина ворот: 30 футов
• Рабочий цикл: 100 %

Защитите свою собственность с помощью автоматического устройства открывания раздвижных ворот от любого оборудования безопасности

Хотя описанные выше приводы раздвижных ворот являются одними из самых продаваемых вариантов, это не исчерпывающий список.

В All Security Equipment мы располагаем широким ассортиментом автоматических открывателей ворот, чтобы вы могли найти решение, которое точно соответствует вашим потребностям и собственности.

Если у вас есть или вы планируете распашные ворота, мы также можем установить для вас первоклассный механизм открывания распашных ворот.

Мы также предлагаем все аксессуары, необходимые для электропривода ворот, такие как пульты дистанционного управления и клавиатуры для открывания гаражных ворот для дополнительной безопасности жилых помещений.

Для получения дополнительной информации о различных автоматических открывателях откатных ворот, которые мы предлагаем, посетите наш веб-сайт.

Часто задаваемые вопросы (FAQs)

Какой источник питания мне нужен для управления приводом для раздвижных ворот?

Источник питания, необходимый для устройства открывания ворот, зависит от спецификаций производителя данной модели.

Однако для работы большинства автоматических устройств открывания ворот обычно требуется источник питания переменного тока.
