Резак для пенопласта
Содержание
- Простейшее устройство для резки пенопласта
- Самодельные электрорезаки для пенопласта
- Резак для линейной резки
- Резак для фигурной резки
- Резак из металлической пластины
- Выводы
Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью – материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.
Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.
Простейшее устройство для резки пенопласта
Самый простой резак для пенопласта легко выполнить своими руками.
Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.
При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.
Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.
При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей.
Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.
Самодельные электрорезаки для пенопласта
Если делить такие приспособления по группам, их следует классифицировать следующим образом:
- устройство для линейной резки;
- терморезак, при помощи которого выполняется фигурная резка;
- прибор с пластиной из металла.
Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

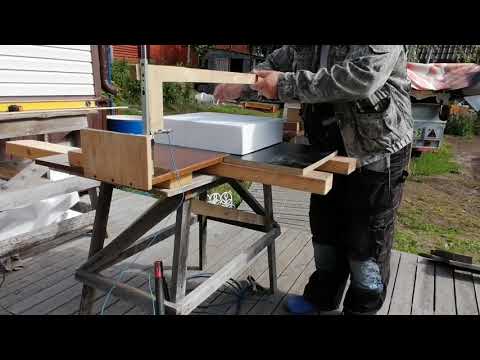

Резак для линейной резки
Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор.
Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.
Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.
Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное – чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.
Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля.
Однако и деревянные бруски хорошо подойдут.
Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.
При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.
Резак для фигурной резки
При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.
Такой электрорезак довольно просто соорудить своими руками.
Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.
В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.
Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.
Резак из металлической пластины

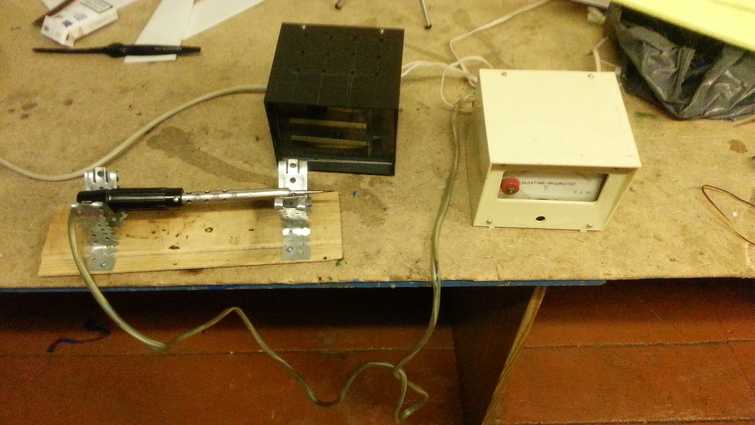

Существует и другой способ переделать паяльник в резак для пенопласта.
Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.
Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком – придется опытным путем искать оптимальную температуру нагрева ножа.
Выводы
Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.
При работе с таким электроинструментом важно соблюдать повышенную осторожность. Это связано с опасностью удара током. Некоторые самодельные резаки используются и для резки пенополистирола.
- Как правильно выбрать дрель для дома
- Как выбрать электролобзик
- Какой перфоратор выбрать для дома
- Выбираем электрические ножницы правильно
Как производится резка пенопласта своими руками?
Оглавление:
- Использование канцелярского ножа
- Использование электрической болгарки
- Как изготовить самодельный резак?
- Конструкция с вертикальным нагревательным элементом
- Соблюдайте правила безопасности
При строительстве дома пенопласт используется очень часто.

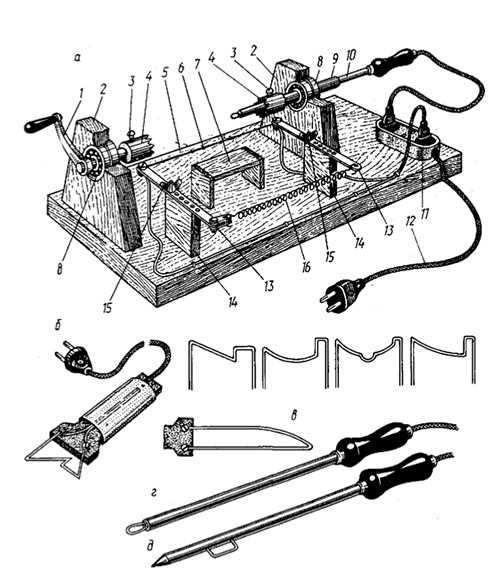

Схема самодельного станка для резки пенопласта.
По многим параметрам пенопласт уступает только минеральной вате и экструдированному пенополиуретану. Но и стоят эти материалы в разы дороже пенопласта. Один существенный недостаток у материала все же присутствует. И касается он обычной резки. Листовой пенопласт производится различной толщины, но что касается остальных размеров листов, то они стандартны, поэтому при монтаже приходится листы подрезать. А это существенная проблема: при порезке пенопласт либо ломается, либо просто крошится. Виной всему крупитчатая структура материала. Резка пенопласта своими руками становится проблемой, которую необходимо устранить.
Использование канцелярского ножа
Схема резки пенопласта.
Очень часто для этих целей используется острый нож для резки бумаг. Держать такой нож следует под острым углом (около 25°) к плоскости пенопласта. Проводить резку нужно только с помощью линейки, так как структура материала способна «уводить» линию пореза в сторону от предполагаемого направления. Встречаются предложения производить резку с помощью нагретого ножа. Смысл в этом есть: края пореза получаются несколько оплавленными, что делает лист более функциональным. Так что этот совет можно принять как один из способов порезки. Но здесь необходимо упомянуть, что такой способ совершенно непригоден при большом количестве резки.
Клинок ножа очень быстро отдает свое тепло, поэтому его приходится очень часто прогревать. Да и с температурой можно не угадать, тогда получится плохо: в конце порезки может выйти так, что нож станет рвать материал. Опыт помог бы избежать подобного конфуза, но ведь его еще получить нужно, а для этого может не оказаться ни времени, ни желания.
Вернуться к оглавлению
Использование электрической болгарки
Второй способ резки не менее оригинальный: с использованием болгарки. Не удивляйтесь, на обычную болгарку ставится пластиковый диск (или диск из плотной бумаги). За счет оборотов болгарки кромка диска способна разрезать материалы, которые не отличаются большой плотностью. Для пенопласта вполне подходит. Условие такой резки только одно: круг должен быть с идеально ровными краями, иначе он будет рвать материал. И болгарка должна быть не слишком мощная или с регулятором скорости вращения.
Вернуться к оглавлению
Как изготовить самодельный резак?
Но лидером среди всех устройств по резке пенопласта в домашних условиях смело считаем специальный резак. Изготовить его самостоятельно очень просто. Для этого вам потребуются:
Схема работы резака для пенопласта.
- старый стол,
- спираль от любого нагревательного прибора,
- пружина,
- дрель,
- трансформатор,
- реостат,
- два длинных болта с гайками,
- электропроводка.
Стол сверлим на центральной его линии на расстоянии 20 см от каждого края. С обратной стороны стола вставляем в отверстия болты и фиксируем их гайками. Это самый простой способ изготовления стоек. Можно импровизировать и сделать стойки по своему усмотрению. На одну из стоек на высоте в 10 см от поверхности стола предстоит закрепить нить спирали от нагревательного прибора (калорифера, утюга, фена и т.д.). Ко второй стойке закрепляем пружину и нить спирали крепим непосредственно к пружине.
Такая мера необходима, так как при нагревании металлическая нить получит физическое расширение и несколько провиснет, поэтому резка пенопласта станет не совсем удобной. Далее к стойкам (или непосредственно к нити накала) подводим провода. Лучше, если провода будут проведены с нижней части стола, чтобы при работе они не мешали перемещению материала.
Теперь проводку необходимо подключить к сети через трансформатор. Выбор трансформатора необходимо сделать в зависимости от длины, толщины и состава нити нагрева.
Иногда используется для регулировки подаваемого тока реостат. Использование реостата позволяет добиваться определенной температуры нити. Оптимальная подача тока позволит нагревательному элементу прибора служить долгое время, чего нельзя сказать о подключении через нерегулируемый трансформатор. Если у вас все же эта ситуация, то вам придется еще некоторое время повозиться с подбором именно нагревательного элемента. Трансформатор следует закреплять под столешницей. Прибор для резки пенопласта своими руками вы можете считать законченным. Достаточно включить его в сеть, подать на него напряжение и можно приступать к резке: пенопласт прикладывается к нагретой нити и равномерно надавливается. Разрез получается ровным, и порча материала вам уже не грозит.
Вернуться к оглавлению
Конструкция с вертикальным нагревательным элементом
Установка терморезака для раскроя листового пенопласта.
Еще более функциональным можно считать прибор с вертикальным расположением нагревательного элемента.
Сделать ее короткой можно, но здесь без базовых знаний по физике не обойтись: придется все хорошо просчитать, чтобы добиться оптимальной температуры нити. Хороший реостат способен облегчить ваши труды по подбору нагревающей нити. Включите его последовательно с указанной нитью в электрическую схему и смело начинайте работать.
Вернуться к оглавлению
Соблюдайте правила безопасности
Резка пенопласта в домашних условиях должна проводиться не в помещении.
Дело в том, что в процессе резки происходит выделение огромного количества газов. Едкий дым быстро приводит к раздражению дыхательных путей и слизистой оболочки глаз. При резке используйте защитные средства, но лучше делать это на открытом пространстве.
Если это невозможно, то необходимо организовать надежную вентиляцию в помещении. Работать в таких условиях можно только при наличии контроля со стороны, так как выделяемые при горении пенопласта газы могут вызвать удушье и потерю сознания.
Прибор для резки пенопласта с вертикальным расположением нити успешно можно использовать не только по прямому назначению.
Мастера давно уже применяют прибор для изготовления поделок из дерева. Получается необычно и очень красиво. Заметим, что при резке дерева с помощью этого прибора необходимо совершать возвратно-поступательные движения заготовкой по всей нити накала, так как ток необходимо подавать значительно больший и «неработающие» части нити могут быстро перегореть. При резке древесины тоже выделяется большое количество дыма.
Другие статьи
Сделайте свой собственный горячий или пенополироф-резак
Cooking-ez.com
1 328 Легкие и полностью объясненные рецепты, с 27 126 фотографиями и 78 видео
43 1,674 3,5
Уровень. 4 3 2 1Последнее изменение: 23 сентября TH 2022
ОБЩИЕ так много всего: лепка, верстка, изобразительное искусство и т.д…
Принцип довольно прост, в тонкой резистивной проволоке протекает сильный электрический ток.
Проволока под действием тока, тепла и пенополистирола режется легко и чисто, гораздо лучше, чем ножом или резаком, особенно большие куски (> 5 см толщиной). Его также можно использовать для резки пластика или синтетического пенопласта.
Создание филикатера — это всего лишь добавление источника тока к резистивному электрическому проводу, добавление управляющего переключателя и, возможно, лампочки, чтобы немного ограничить ток, проходящий по проводам.
И, конечно же, установить все на конструкцию, изолированную, простую в обращении, чтобы вы могли контролировать горячую проволоку на этапах резки. Идея заключалась в том, чтобы сделать что-то похожее на лезвие пилы, своего рода огромную букву «U», которой принадлежит горстка на конце. Вот так:
Таким образом вы пальцем управляете включением/выключением нагревательной проволоки, а той же рукой направляете резку.
Что вам нужно
- Резистивная проволока : найти непросто, вы можете обратиться к продавцам электронных компонентов, скобяным изделиям, в магазинах красок или в магазинах пластиковых изделий. Эту проволоку (иногда называемую «константаном») также можно заменить фортепианной струной/проволокой, но она более хрупкая. Другая идея Алена, восстановление сопротивления в старом радиаторе или электрическом тостере, вам может понадобиться увеличить или уменьшить напряжение энергии в зависимости от того, что вы хотите получить (см. Ниже)
- Кусок пластиковой трубы : чтобы сделать ручку, возьмите около 10 см или 4 дюйма пластиковой водопроводной трубы
- Кнопка : для включения (торговцы электронными компонентами)
- труба диаметром 1 см : Сделать букву “U” по вашему размеру. Мой размером 26х30 см или 10х12 дюймов сделан из старой алюминиевой палатки
- Электрический провод : Для подачи электроэнергии на нагревательный провод с помощью кнопки. Возьмите любой провод, с двумя подпроводами, и не слишком тонкий (больше, чем телефонные или сетевые провода)
- Источник питания : Еще раз, все, что вы можете получить, кто может обеспечить питание 20 вольт, независимо от переменного или постоянного тока (я использую зарядное устройство для старого автомобильного аккумулятора)
- Разное : Электрическая скотч, немного болт и гайки
Эту проволоку (иногда называемую «константаном») также можно заменить фортепианной струной/проволокой, но она более хрупкая. Другая идея Алена, восстановление сопротивления в старом радиаторе или электрическом тостере, вам может понадобиться увеличить или уменьшить напряжение энергии в зависимости от того, что вы хотите получить (см. Ниже)Как сделать
Когда вы ознакомитесь с принципом, вы сможете действовать по-своему.
Вот мой, сделанный из резистивного провода и автомобильного зарядного устройства.
| Сложите металлическую трубу в форме буквы «U» в соответствии с вашими размерами. | |||||||||||||||||||||||||||||||||||||
| Вырежьте ручку из пластиковой трубы. Поверх этой трубы сделайте (при помощи пилы) место для буквы «U». Сделайте отверстие для кнопки в нужном месте для пальца в качестве спускового крючка. Подсоедините два провода к кнопке и вставьте их внутрь ручки. | |||||||||||||||||||||||||||||||||||||
| Вставьте букву «U» в ручку, оставив 2 см – 1 дюйм, и зафиксируйте ее, проделав два отверстия в ручке. Вставьте два болта в эти отверстия и две гайки с другой стороны. У вас в руке должно быть что-то легкое, с кнопкой прямо под указательным пальцем. | |||||||||||||||||||||||||||||||||||||
Затем добавьте резистивный провод на букву «U». Сверху используйте небольшой металлический болт с кольцевой головкой. Вы должны использовать металлический болт, потому что на этой стороне необходим электрический контакт. | |||||||||||||||||||||||||||||||||||||
| Снизу, наоборот, провод должен быть изолирован от «U»: используйте небольшой кусок дерева, закрепленный еще одним болтом и гайкой, затем еще одним металлическим болтом с кольцевой головкой. | |||||||||||||||||||||||||||||||||||||
Затем подключите:
|
.. Легкий … Легкий … Легкий … легко … Легкий … Легкий … Легкий … Легкий … Легкий … Легкий … Легкий … Легкий … Легкий … Легкий … легко … Легкий … легко … Легкий … Легкий … Легкий … легко … Легкий … Легкий … Легкий … Легкий … легко … Легкий … Легкий
.. Полное меню с закуской, основным блюдом и десертом, сгенерированное случайным образом, которое можно изменить по вашему выбору.
Опубликованы
Тем не менее, у меня есть пара проектов, в которых точный и надежный резак для пенопласта будет очень кстати, и эти другие видео, похоже, не охватывают регулируемость, я решил поделиться своими идеями. Но из уважения к другим видео я не хочу слишком подробно описывать сборку, но нижеследующее позволит полному новичку собрать его с нуля. Это также поможет кому-то вроде меня, у которого есть существующий резак, получить от него большую регулируемость и точность.
Адаптер питания подключается к этой же клеммной колодке. Должно быть два провода, положительный и отрицательный, и это должно быть низкое напряжение постоянного тока (постоянный ток), а НЕ сетевое напряжение. Это важно понять. Если вы ошибетесь в этой части, вы можете создать что-то, что может легко вас убить.
Этот коричневый провод просто входит в выключатель и снова выходит. Вы можете увидеть обратную сторону выключателя света здесь. Обычно на таких переключателях есть две клеммы или точки подключения, и коричневый провод входит в одну из них. Второй коричневый провод вкручивается в другую клемму.
В идеале вы хотите, чтобы он был идеально перпендикулярен базовой доске, помогая вам достичь хорошего среза на девяносто градусов при использовании.
Опять же, не слишком сильное натяжение, поскольку проволока порвется, но достаточное, чтобы вы могли сыграть на нем мелодию.
Таким образом, свет будет гореть только во время использования. Затем это служит напоминанием о том, что питание включено… помогая вам избежать перегорания нихромовой проволоки, если резак не используется.
И это то, что вы ищете… низкое напряжение, приличная сила тока. Если номинальный ток слишком низкий, ваш трансформатор сгорит.
