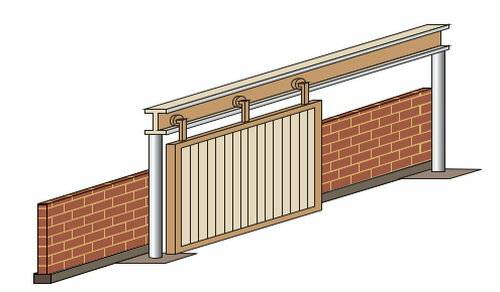

Подвесные откатные ворота на роликах своими руками

Если требуется теплоизаляция, то лучше рассмотреть ворота складчатого типа. Откатные ворота с верхним подвесом могут быть смонтированы снаружи в наклад, с креплением на стену, если внутри нет места для их движения. Это для них нормальный вид установки. Есть, конечно, очень эффективные (в плане теплоизаляции) откатные подвесные ворота в специальном исполнении для холодильных камер. Но для обеспечения эффективности они имеют сложную конструкцию направляющих и уплотнителей, позволяющих в конечном положении использовать вес ворот для прижима полотна к уплотнителям по периметру проема. И сложный механизм, позволяющий открыть такие ворота. Ведь для этого нужно их поднять обратно на горизонтальную часть верхней направляющей. Сложность конструкции выражается в конечной стоимости данных ворот. Как вы уже догадались, они довольно таки дороги. Такие расходы могут быть оправданы только в холодильных камерах.

Откатные промышленные ворота с верхним подвесом могут быть изготовлены в различном исполнении. Створка может сдвигаться как в правую, так и в левую сторону. Возможно двухстворчатое исполнение. Соответственно место потребуется справа и слева, но на половину створки меньше.

Если совсем тесно, то можно разделить полотно на большее количество частей и повесить на параллельных направляющих. Система будет напоминать шкаф купе, только дверцы будут подвесными.

Достоинства и недостатки подвесных ворот

Навесные ворота имеют следующие преимущества:

• Во-первых, они экономят пространство около входа. • Во-вторых, зимой перед их открытием не нужно очищать от снега большую по площади территорию. • В-третьих, они устойчивы и хорошо переносят сильные порывы ветра.

Но есть у таких ворот и недостатки:

• Во-первых, их высота ограничивается направляющей балкой. • Во-вторых, эта балка должна быть всегда очищена от снега, иначе движение створок будет затруднено или вовсе невозможно. • В-третьих, для устройства этих ворот необходимо свободное пространство вдоль забора.

Из чего можно сделать створки подвесных ворот?

Перед тем как приступать к изготовлению навесных ворот, нужно определиться с их размерами, материалом и другими подобными нюансами. По материалу, из которого изготовлены створки, навесные ворота подразделяются на несколько разновидностей.

Один из самых распространенных материалов, использующихся для изготовления ворот — металл. Можно просто взять профлист и вырезать из него кусок нужной площади. Нередко ворота делаются из пластика, который можно приобрести в виде отдельных панелей, а затем собрать в единое полотно, соединяя по системе паз-гребень. В том случае, если необходимо сохранять тепло внутри помещения, в которое ведут ворота, можно изготовить полотно из сендвич-панелей.

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Проголосовали более 344 раз, средняя оценка 4.2

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой …

Добавить комментарий Отменить ответ

Материалы и инструменты, необходимые для монтажа подвесных ворот

Для того чтобы изготовить навесные ворота самостоятельно, понадобятся профнастил, трубы с квадратным сечением, направляющая балка, врезной замок и ролики. Можно также приобрести комплект автоматики, если будет необходимость сделать ворота автоматически открывающимися.

Из инструментов потребуются болгарка и сварочный аппарат.

Обычно навесные ворота имеют одну створку. Если ширина ворот меньше 3-х метров, то нет необходимости делать вторую створку. Обычно такой ширины достаточно для въезда автомобиля. Но если все же по каким-то причинам будет решено установить более широкие ворота, то лучше сделать их двустворчатыми, иначе направляющая балка может не справиться с нагрузкой.

Ролики, посредством которых будет осуществляться движение створок, изготавливать самостоятельно не нужно. Их можно приобрести уже готовыми, причем обычно они продаются вместе с направляющими.

Ролики и направляющая для откатных ворот

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

Фурнитура для ПОВ

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Монтаж каркаса

Каркас ворот изготавливается из металлических труб, сечение которых представляет собой квадрат. Обычно используются трубы шириной 4 см. Зная высоту ворот, нужно нарезать трубы соответствующей длины.

После того как будет нарезано достаточное количество одинаковых по длине труб, их нужно положить на горизонтальную поверхность, на равном друг от друга расстоянии, и соединить. Затем они привариваются посредством точечной сварки.

Для того чтобы проверить, ровный ли получился каркас, необходимо измерить обе его диагонали. Если значения будут одинаковыми, значит, каркас ровный. Если же диагонали будут различаться по длине, то для выравнивания каркаса можно будет слегка постучать молотком по углам.

Выровняв трубы, их можно заваривать полностью. После этого нужно будет собрать еще один каркас из труб с квадратным сечением, но только теперь ширина трубы должна быть в два раза меньше. Этот каркас будет присоединяться к предыдущему изнутри.

После завершения всех сварочных работ каркас нужно прогрунтовать, а затем, дождавшись полного высыхания грунтовочного покрытия, покрасить его, используя специальную краску для металлических поверхностей.

Основные этапы работ

Сначала собираем первый блок роликов. Для этого используем монтажные пластины. К ним привариваются монтажные уголки — для крепления удерживающих роликов.

Направляющий рельс автор сделал из двух отрезков профильной трубы 40х20 мм, сваренных вместе для большей жесткости.

Мастер использует два направляющих рельса длиной по 3 метра. Используемые ролики идеально подходят по ширине профтрубы.

По бокам направляющего рельса устанавливаются удерживающие ролики.

Причем с одной стороны ролик крепится намертво, а с другой — подвижный (для возможности регулировки). В монтажном уголке, к которому будет крепиться подвижный ролик, нужно будет сделать паз.

По такому же принципу изготавливается и второй блок роликов.

Изготовления полотна

Полотно вырезается из профлиста и присоединяется к каркасу либо саморезами, либо заклепками. Площадь полотна должна быть больше проема и примерно на 20 см перекрывать каждую из сторон, а его верхняя часть должна выступать примерно на 10 см. Внизу же, наоборот, должен остаться промежуток около 5 см между полотном и поверхностью земли.

Сразу нужно определить место, где будет располагаться врезной замок. А определившись с местом, замок лучше сразу же и установить. При установке необходимо следовать инструкции, которая обычно приводится на упаковке.

Монтаж рамы и установка опорных столбов

Следующий этап монтажа навесных ворот — изготовление рамы. Она выполняется из труб с квадратным сечением шириной 12 см. Соединяются они посредством сварки. Если ворота имеют одну створку, то верхняя балка должна иметь длину, равную ширине этой створки. Если же изготавливаются двустворчатые ворота, то балок должно быть две, и длина каждой из них должна совпадать с шириной соответствующей створки.

В качестве опорных столбов для навесных ворот также используются металлические трубы. Они закапываются в почву на глубину более 1 м, а затем заливаются бетонным раствором. Обязательно нужно убедиться в том, что опоры установлены вертикально. Лучшим помощником в этом деле станет строительный уровень или отвес.

Отличительные черты

Востребованность ПОВ с верхней направляющей объясняется:

экономностью места, что очень удобно при небольшом размере въезда;
устойчивостью к сильному ветру;
необходимостью иметь свободное место только вдоль линии открытия.

Минусы:

ограниченность высоты ворот из-за верхней балки;
в снежную погоду из направляющей нужно регулярно убирать снег.

Раздвижные ПОВ

Установка направляющей и роликов

Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.

Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать. Для выравнивания направляющей балки можно использовать все тот же строительный уровень.

Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.

Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.

На видео: Монтаж направляющей для подвесных откатных ворот.

Подвесные откатные ворота своими руками

8 ноября 2021

Подвесные откатные ворота применяются как правило для промышленных зданий: складов, ангаров, гаражей, доков и пр.
Принцип работы откатных подвесных ворот аналогичен обычным откатным воротам с тем отличием, что направляющая закреплена над проёмом.

Вопреки мифам откатные подвесные ворота (разумных размеров) прекрасно себе делаются на базе обычной консольной фурнитуры, – просто все переворачивается с “ног на голову” плюс подключение извилин головного мозга, естественно, крайне желательно. Некоторые наши читатели могут возразить, дескать, существует специально заточенная фурнитура для подвесных ворот, однако она или недоступна в Украине, либо дорога, либо хлипковата, либо “сыра”. Собственно мы даже не изобретаем здесь велосипед, а всего лишь открываем глаза общественности на очевидные вещи и экономим наши деньги.

На откатной фурнитуре до 500 кг можно изготавливать подвесные ворота с шириной проёма 2-5 м. и весом полотна до 200 кг (дело в том, что в данном случае фурнитура будет работать только на разгибание полок, в то время как на консольных воротах балка работает то на отрыв каретки, то на вдавливание поэтому и 400 кг ;)) Кроме того, особенно наблюдательный читатель подсказывает нам: – в данном случае работают лишь крайние пары роликов каретки.
Направляющая крепится сверху над проёмом. В сторону отката ворот необходимо отложить направляющую равную ширине проёма. Направляющую нужно крепить хорошо, как это реализовать нужно смотреть исходя и существующих реалий.

Прогибы направляющей совершенно недопустимы. Хорошим способом является приваривание направляющей к полке швеллера, который в свою очередь прикреплен к стене дюбелями, анкерами или сквозными шпильками. Сама себя направляющая, к сожалению, не несет. При ширине проёма более 3м к стандартной 6-ти метровой направляющей доваривается отрезок необходимой длины.

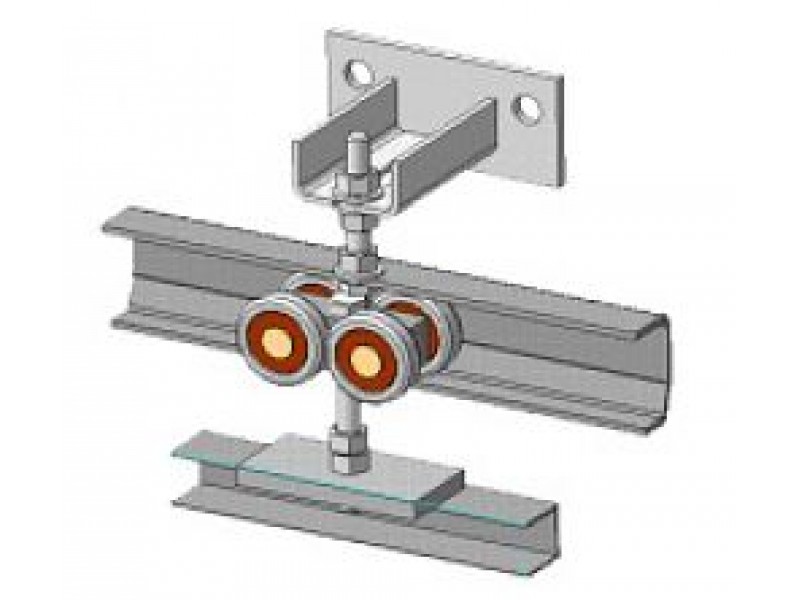

Каретка для подвесных откатных ворот:

Направляющая для подвесных откатных ворот:

Далее привариваем тело каретки к каркасу вашего полотна или “берем” на болты. Разнос кареток по ширине определяется по месту. Обратите внимание: полотно должно перекрывать проём по бокам на 200мм в каждую сторону, сверху на ~100мм и зазор между полом и полотном ~ 50 мм

Рассмотрим чертеж подвесных откатных ворот.
Кликните чтобы увеличить:

От боковых качаний створка ворот фиксируется ограничителем.

При надобности его можно подрезать и расточить отверстия для большего диапазона регулировки. Ограничение хода кареток достигается навариванием куска арматуры или прутка на щель направляющей. С одной стороны можно в качестве стопора можно установить накатной ролик из комплекта – можно будет легко выкатывать полотно из направляющей, для сервиса и осмотра, например. Торцы направляющей закрываются специальными заглушками.
В случае большой высоты ворот более 3-4м рекомендуется фиксировать низ ворот уже не ограничителем, а такой же неправляющей как и сверху см. схему.

Кликните чтобы увеличить:

В этом случае по низу полотна приваривается направляющая, в которой ходит каретка установленная сбоку от проёма, желательно на регулировочной опоре, чтобы регулировать ее по высоте.

Вообще-то как крепить низ подвесных ворот вопрос риторический и открытый, возможно кто-то из наших читателей придумает что-то другое.

Примеры практической реализации подвесных откатных ворот на нашей фурнитуре:

Подвесные откатные ворота своими руками в Ялте.

Подвесные откатные ворот для ангара
