Как сделать металлическое крыльцо своими руками

Крыльцо – это очень важный элемент любого дома. Его нужность отрицать не станет никто. Этот элемент домовой конструкции часто строят из дерева или бетона. Однако последнее время все чаще стали появляться и металлические конструкции. Готовое крыльцо металлическое купить или заказать проблемы не составляет. Но это же самое металлическое крыльцо способен изготовить практически любой домашний мастер, не имеющий никакой специальной квалификации. Надеюсь, что моя статья станет неплохим подспорьем для отважных умельцев.

Содержание

1. Помните, что металлическое крыльцо имеет не только достоинства, но и недостатки
2. Как устроено металлическое крыльцо
3. Металлическое крыльцо своими руками: алгоритм процесса изготовления
4. Как правильно определить размер крыльца
5. Фундамент под металлическое крыльцо
6. Сварка металлической конструкции
7. Как монтируются перила и поручни на металлическое крыльцо
8. Надкрылечный козырек

Металлическое крыльцо к дому характеризуется целым списком достоинств:

1. Долговечность при наличии соответствующей антикоррозийной обработки.
2. Быстрота монтажа.
3. Широкий простор выбора форм.
4. Возможность сделать конструкцию роскошной, не вкладывая в нее чрезмерных средств.
5. Совместимость металла практически с любыми материалами.
6. Возможность использования старых металлоизделий, что существенно снижает стоимость конструкции.
7. Разнообразие разновидностей каркасов, что дает возможность подбирать варианты, соответствующие внешнему оформлению дома.

Единственный существенный недостаток косвенным образом уже указан в обширном списке достоинств. Речь идет об абсолютной необходимости антикоррозийной обработки.

Читайте также Как сделать крыльцо из блоков

Как устроено металлическое крыльцо

Фото любого крыльца из металла вам ясно покажет, что его основными элементами являются площадка и лестница. Причем оба они огорожены перилами. Зачастую металлическое крыльцо имеет навес, защищающий его от осадков. Оно может быть металлическим полностью или лишь частично. Т.е. некоторые его части могут быть изготовлены из дерева или других материалов.

Что касается способа исполнения, то для изготовления крылец чаше всего прибегают к сварке, реже – к ковке. Но в любом случае крылечную конструкцию покрывают краской.

Для изготовления металлических крылец можно использовать металл как черный, так и цветной. В составе его каркаса могут использоваться:

• стальные как трубы, так и уголки. Причем учитывается тот факт, что элементы из нержавейки не нуждаются в покраске;
• алюминиевые трубы, не нуждающиеся в дополнительной доводке;
• профильные трубы, придающие конструкции особую прочность;
• кованое железо.

В состав каркаса навеса обычно входят круглые трубы или прямоугольные. Сам навес может быть плоским или закругленным. Для его перекрытия могут использоваться металлические или поликарбонатные листы.

Металлическое крыльцо своими руками: алгоритм процесса изготовления

Прежде чем начать возводить крыльцо на металлическом каркасе, следует определиться с его формой, продумать его дизайн. Это даст возможность подготовить чертёж и на его основе вычислить необходимое количество материалов.

При составлении проекта необходимо учесть следующие важные моменты:

• Идеальным считается нечетное число ступенек. Это дает человеку возможность начать подъем и закончить его с одной ноги.
• Если высота крыльца превышает 0,6 м, перила на нем устанавливают обязательно. Но даже при меньшей высоте лишними они не будут.

Как правильно определить размер крыльца

Рассчитывая металлическое крыльцо, следует исходить из следующих основополагающих правил:

1. Чтобы один человек мог комфортно пользоваться лестницей, ее ширина не должна быть менее 0,8 м. Чтобы двое могли запросто разойтись на ней, необходимо 1 м. Уменьшение ширины нежелательно. Увеличение приветствуется.
2. Высота ступеней должна составлять порядка 12÷20 см, ширина – 25 см и более. Оптимальный уклон лестницы – 45°. Высота ступеней должна быть одинаковой.
3. Размер площадки должен обеспечивать беспроблемное открывание двери. Ее поверхность должна находиться в 5 см и более от нижнего среза двери. Площадку можно вытянуть вдоль стены наподобие веранды.

Фундамент под металлическое крыльцо

Фундамент для крыльца на металлическом каркасе обязателен. Закладывают его на глубину, находящуюся на 0,3 м ниже уровня промерзания. Он может быть как заливным, так и состоять из бетонных блоков или вбитых свай.

Сварка металлической конструкции

Для сварки несущего каркаса используют профильные трубы, имеющие полку 5÷16 см, или швеллеры шириной 15 см и более. Конкретные параметры определяются общими размерами конструкции. Площадку застилают листовым железом толщиной около 5 мм. Для этих целей лучше использовать листы с просечками.

Крылечную лестницу собирают из пары швеллеров, прикрепляемых к площадочной раме и к фундаменту. При ширине пролета в 2 м необходимо дополнительно установить третий, осевой швеллер.

Затем на швеллерах размечаются места установки ступеней. Уголок 50×50 мм нарезается отрезками для изготовления Г-образных элементов, которые в итоге привариваются на швеллеры. Их соединяют отрезками уголка на всю ширину лестничного пролета. Этим создается контур ступеней. На созданные контуры приваривают листовое железо, клеят плитку или прикручивают доски.

Читайте также Крыльцо для деревянного дома

Как монтируются перила и поручни на металлическое крыльцо

О конкретных параметрах этих элементов я писал немного выше. Их основой являются прямоугольные трубы. Опорные стойки устанавливаются снизу лестницы и сверху. Их объединяют трубами, имеющими меньший размер. Эти трубы укладывают на верхний срез стоек, а затем дублируют их чуть ниже. Верхняя труба играет роль поручня, на который лучше установить деревянную накладку.

Пространство, заключенное между трубами, обычно заполняют ажурным рисунком, выполненным из фигурно согнутых труб, или сварной решеткой. Здесь также прекрасно смотрятся кованые или стеклянные вставки.

Надкрылечный козырек

Козырек может крепиться на стене или на специально установленных дополнительных стойках. Покрывается он чаще всего тем же материалом, что и крыша. Хотя другие варианты тоже не исключаются.

О том, как создать надкрылечный козырек, мы уже рассказывали ранее. Эту информацию вы найдете, нажав сюда.

Односкатный козырёк является наиболее простым в изготовлении. Однако в снежных краях он может стать причиной довольно небольших неудобств: снег с него будет постоянно засыпать подступ к крыльцу. Более практичными являются козырьки двускатные или шатровые. Скатывающийся с них снег не засыпает дорожку.

Итак, металлическое крыльцо, удачно и красиво пристроенное к дому, вполне может стать его достойным украшением. Изготовить его по силам любому человеку, обладающему элементарными навыками выполнения сварочных работ. Единственное, в ходе работы не должно быть спешки, все действия должны выполняться обдуманно и аккуратно и на основе очень точных замеров.

Вы не пропустите ни один наш материал, если оформите подписку. Оформить ее очень легко: достаточно лишь ввести свой e-mail в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

Металлическое крыльцо: этапы изготовления

Крыльцо из металла

Входная конструкция в дом служит для гостеприимной и комфортной встречи гостей, надежной защитой помещения от шума, пыли, всевозможных осадков, сквозняков. Эта композиция может совпадать полностью со стилистикой основного здания, или наоборот, быть эклектичным, однако неотделимо вписываться в экстерьер.

Металлическое крыльцо — один из популярных вариантов для сооружения входа, в частных домах и в общественных зданиях. Какое и как выбрать и изготовить крыльцо из металла, подскажет статья.

Содержание статьи

• Особенности конструкции
  • Устройство крылечка из металла
  • Выбор модели крыльца
• Сооружение металлоконструкции
  • Устройство фундамента
  • Сборка каркаса для крыльца
  • Сборка лестницы

Особенности конструкции

Прежде, чем задумать строительство металлического крыльца, стоит познакомиться с его преимуществами и недостатками.

К ним относятся:

Преимущества

Недостатки

Долговечность и прочность. Металл не гниет, его не повреждают насекомые, как дерево. Он, как бетон, не растрескивается и не осыпается; Относительная дешевизна. Крыльцо из уголков или профильной трубы будет дороже, чем из дерева, но дешевле бетонной конструкции. К тому же изделие может быть от элит-класса, до самого экономного варианта; Быстрый монтаж; Крыльцо металлическое для дачи легко обновить, выкрасив в другой цвет; Эстетичный внешний вид. Но, чтобы сделать крыльцо красивым, нужно правильно его окрасить. Очень необычно, оригинально, престижно и красиво смотрится лестница, отделанная коваными элементами. Крыльцо из железа можно своими руками отделать пластиком, элементами из дерева и даже плиткой; Не реагирует на перепады температуры; При необходимости можно переместить в другое место; Универсальность. Устройство крыльца из металла иногда целесообразно не только для бетонного, но и для деревянного дома.

Материал требует защиту от коррозии; При сильном дожде, а тем более граде, сильно шумит; Металлические ступеньки, изготовленные из листового металла, зимой будут скользкими, что следует учитывать при проектировании конструкции.

При наличии сварочного аппарата, крыльцо сварное металлическое легко собрать из профильной трубы и уголков. Придерживаясь правильной технологии сборки, выполнив правильно отделку, можно получить надежную и красивую сварную конструкцию, как видно на фото.

Совет: Чтобы конструкция стоила дешевле, металлические элементы стоит комбинировать с другими материалами.

Устройство крылечка из металла

Металлические крыльца, как и любые конструкции, требуют составления проекта и разработки чертежей. Для этого предварительно необходимо правильно выполнить все расчеты. Основные параметры изделия регламентируются нормами и стандартами, где четко указаны основные требования к элементам строения.

В состав конструкции входят:

• Верхняя площадка;

1. Изготовленную конструкцию из профильного проката, с учетом полов, следует опустить ниже, чем порог двери на 50 мм;
2. Ширину площадки можно выбирать любую: опоясывающую весь дом, террасой или верандой, или совсем маленьким пятачком перед дверью;
3. Глубина должна выбираться по ширине входной двери, умноженной на 1,5.

Оптимальные размеры площадки: 2 метра шириной, и 1 метр глубиной.

• Лестница. Угол ее наклона должен составлять от 25º до 45º. Ширина металлической лестницы от 0,8 до 1 метра, ширина ступеньки 270 – 300 мм, а высота или подступенок 120-220 мм, хотя запасные входы и металлическое крыльцо для дачи можно делать и со ступеньками более узкими; Если конструкции металлические, крыльцо с тремя ступеньками требует наличия перил высотой 0,9 – 1,2 метра, по технике безопасности для человека;
• Для защиты крыльца от осадков, необходимо предусмотреть козырек.

Совет: Согласно законам эргономики, суммарный размер высоты подступенка и ширины проступи, следует выбирать равным 45 см. Например, если ширина ступеньки 27 см, то ее высота 45 — 27 = 18 см.

Ступеньки для металлического крыльца, можно изготавливать из разных материалов: металла, камня, дерева. Наиболее популярный вариант — каркас лестницы из металла и ступеньки из дерева, которым может быть: бук, дуб, лиственница, иногда сосна.

Выбор модели крыльца

Перед тем как сделать входное крылечко, выбирается его конструкция. От вида и оформления входной двери и крыльца, зависит внешний вид всего строения.

Для сооружения изделия можно использовать разнообразный материал. Он может быть однотипным или смешанным. Металлоконструкции крыльца представляются в разных стилях, направлениях и самых модных течениях.

Металлические наружные крыльца, по праву считаются наиболее привлекательными, стильными и оригинальными. Металл — это очень универсальный материал, используемый для изготовления кованых элементов конструкции в классическом стиле, или создания современного, оригинального изделия.

Совет: Выбирая вариант металлического крыльца, необходимо помнить, что оно должно гармонично и хорошо вписываться в дизайн всего участка и здания, независимо от того будет конструкция предназначена для дома или для бани.

Еще на этапе разработки проекта нужно решить, что в итоге должно получиться. А как это сделать своими руками, видео покажет во всех подробностях.

Сооружение металлоконструкции

Общий вид простой лестницы

Для правильного изготовления крыльца, перед тем, как сделать его в металле, необходимо правильно спланировать все этапы работ. Для этого, еще до приобретения материала, разрабатывается проект будущего сооружения. Это может быть готовое предложение от производителей, или нарисованный на бумаге эскиз конструкции.

Совет: Нельзя пренебрегать подготовкой проекта. Это поможет избежать ошибок и неточностей при создании крыльца. Чтобы точно произвести все замеры, необходимо расчистить площадку под сооружение, и рассчитать все размеры на этом месте.

Инструкция предлагает придерживаться таких этапов строительства:

• Смонтировать из металлических труб, уголков и труб каркас крыльца с лестницей. При отсутствии навеса над крыльцом, материал для покрытия площадки и ступеней должен быть таким, чтобы на них не застаивалась вода. Хорошо использовать для этих целей просеченный лист;
• Изготавливаются ступеньки, лучше из одного материала, что и площадка. В этом случае конструкция будет смотреться более гармонично;
• Если в лестнице больше трех ступенек, монтируются перила, оптимальной высоты — один метр. Перила хорошо фиксируются сваркой или анкерами;
• Для конструкции с навесом, собирается каркас для него из труб и уголков. Для несущих стоек лучший вариант – уголок 50х5 мм или труба с диаметром 50 мм; Стойки устанавливаются в ранее подготовленные ямки глубиной 500 мм и заливаются бетонным раствором;
• Монтаж крыши начинается внизу, а затем готовая конструкция крепится на стойки болтами или сваркой.

Кровлей для навеса могут быть:

• Поликарбонат;
• Металлочерепица;
• Профилированный настил;
• Шифер;
• Дерево.

Материал для кровли выбирается в зависимости от стиля конструкции крыльца и дизайна всего дома. Интересно смотрятся конструкции у зданий в классическом стиле. При этом навес может иметь форму сферы, быть покатым, или волнообразным.

Совет: Для увеличения жесткости конструкции, необходимо металлический каркас навеса привязать к несущей балке дома.

Чтобы лучше представить все этапы сооружения металлического крыльца, стоит предварительно просмотреть видео в этой статье.

Этап сооружения металлического крыльца

Монтаж винтовой металлической лестницы

Устройство фундамента

Фундамент для металлического крыльца

Несмотря на небольшой вес конструкции и достаточную жесткость, необходимо уделить  особое внимание фундаменту, от которого зависит устойчивость и прочность всей конструкции. Это связано с тем, что весной крыльцо может сместиться и получить деформацию.

Глубина ямы под фундамент берется примерно на 20 см ниже, чем промерзание почвы в регионе, где будет стоять крыльцо. Помимо этого, горизонт грунтовых вод должен быть ниже фундамента минимум на 50 см. Иначе потребуется устройство системы для отвода воды.

Устройство фундамента под крыльцо

Порядок сооружения фундамента:

• Роется котлован;
• Засыпается и утрамбовывается песок, толщиной слоя 10 см;
• Укладывается щебенка, слоем 5 см;
• Собирается опалубка из досок толщиной не менее 20 мм;
• Укладывается арматура диаметром 12 мм, классом профиля А-III;
• Связываются арматурные сетки с шагом 200 мм;
• Делаются две сетки: нижняя и верхняя;
• Заливается бетон. Лестница должна утопать в нем, примерно, на 20 см. До верха площадки должно остаться 20 см. После установки лестницы бетон доливается полностью;

Совет: Чтобы избавиться от пустот, необходимо использовать строительный вибратор, при его отсутствии, подойдет и обычная тяпка.

• Бетон накрывается полиэтиленовой пленкой;
• Конструкция оставляется минимум на 7 дней. За это время бетон наберет требуемую прочность, для пользования крыльцом.

Сборка каркаса для крыльца

Для сборки площадки для крыльца, собирается ее каркас. Для этого:

• По заранее подготовленным чертежам нарезается металлический уголок;
• Собираются и свариваются две рамы – нижняя и верхняя. Причем на верхней раме вваривается перемычка. В зависимости от размеров площадки их может быть больше, и устанавливаются элементы с шагом примерно 500 мм. Это придает каркасу необходимую жесткость;
• Получившиеся рамы собираются в одно тело. В углах верхней рамы навариваются вертикальные стойки. К ним крепится нижняя рама. На металлокаркас вваривается требуемое количество вертикальных перемычек;
• Сваркой конструкция крепится к ножкам, забетонированным в земле.

Сборка каркаса

Сборка лестницы

Для сооружения лестницы берутся:

• Равнополочные уголки 75х5 и 50х5 мм;
• Проступи из дерева;
• Саморезы;
• Аппарат для сварки.
• Доски или рифленка для настила пола.

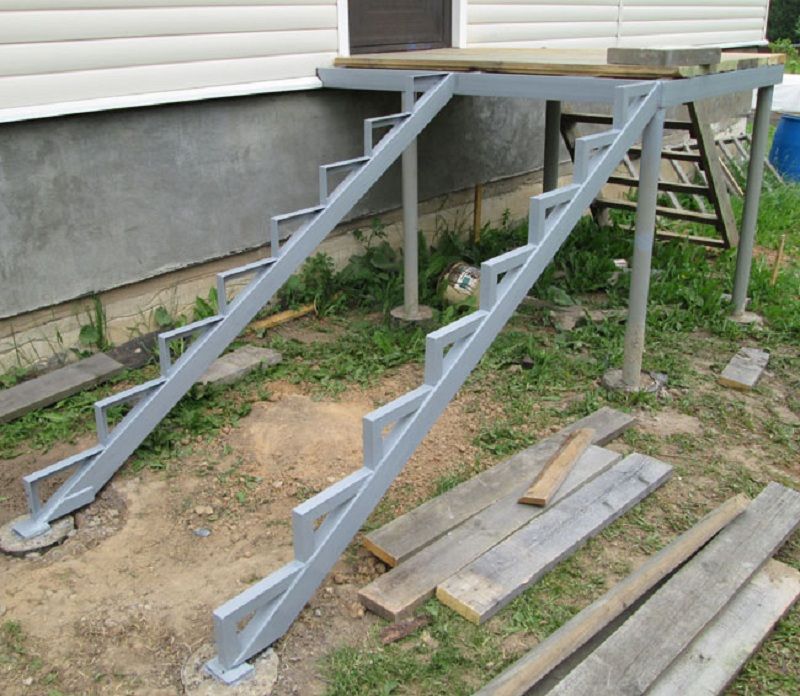

Сборка лестницы

Процесс сборки состоит в следующем:

• Из уголка 50х5 мм свариваются треугольники:

1. Сторона А перпендикулярна грунту, имеет высоту 15 см;
2. Угол между сторонами А и В равен 90º;
3. Сторона В имеет длину 20 см.
4. Чтобы определить угол между сторонами Б и В от нижней лестничной опоры натягивается веревка к верхнему краю площадки, и измеряется ее угол относительно уровня земли.
5. На стороне В сверлятся отверстия для установки саморезов, фиксирующих проступи.

• Замеряется расстояние от низа лестничной опоры до верха площадки крыльца;
• Из уголка 75х5 мм вырезаются по этим размерам две детали, которые будут служить элементами косоуров, для крепления треугольников, стороной Б вниз с шагом между ними 50 м;
• Так получились два собранных косоура для металлической лестницы, которые привариваются к нижней опоре, а вверху к площадке крыльца;
• Из профильной трубы приваривается для площадки простое ограждение и перила для лестницы;
• Конструкция грунтуется и окрашивается;
• После высыхания краски устанавливаются проступи и покрытие на полы.

Какая бы конструкция крыльца металлического ни была выбрана для изготовления, всегда нужно помнить, что изделие должно быть не только красивым, но и прочным, безопасным для любого человека, включая детей и пожилых людей.

Как построить накрытие для патио с крышей из гофрированного металла

Изучите основы строительства покрытия для патио с крышей из гофрированного металла.

Один из самых простых и доступных способов добавить тень и укрытие на открытом воздухе.

Одним из самых простых и экономичных способов создать большую теневую крытую зону для вашего патио является покрытие патио, сделанное с крышей из гофрированного металла.

Гофрированный металл недорог в покупке, легок в установке и надежно защищает патио от дождя и палящего солнца.

Гофры естественным образом направляют воду вниз по склону крыши либо в желоб, либо в ландшафт, почти так же, как наклонный внутренний дворик отводит воду от фундамента.



Примечание по безопасности

Следующие советы не могут заменить профессиональные инженерные разработки и профессиональную установку.

Вы должны хорошо разбираться как в столярных работах, так и в заливке бетонных фундаментов, или обратитесь за помощью к тому, кто этим занимается.

Это не пошаговое руководство, потому что потребности каждого двора, патио и домовладельца будут немного отличаться.

Мы просто даем вам несколько советов и идей о том, как построить покрытие патио с крышей из гофрированного металла.



Что вам понадобится для изготовления покрытия для террасы

Количество материала будет варьироваться в зависимости от размера и окончательного дизайна вашей конструкции.

В целом вам потребуется:

• 4×4 раскоса
• 4×6 стоек (обработанных)
• 4×6 балок
• гофрированных металлических листов
• 2×6 стропил ( или балки)
• Бетон
• Копатель ямы для столбов
• Стяжки, вешалки, ремни и застежки



Как выбрать материал выбранный вами материал.



Кровельный материал

Мы выбрали гофрированный металл по многим причинам. Он прочный, недорогой, с ним легко работать, и он достаточно универсален, чтобы уменьшить уклон крыши.

Кроме того, гофрированный металл очень легкий, но при этом способен противостоять сильному ветру.

Большинство гофрированных металлических листов достаточно легкие, чтобы один человек мог подняться по стремянке и переместиться на нужное место.

В общем, он отвечает всем требованиям, когда речь идет о высококачественном легком кровельном материале для покрытия террасы.



Пиломатериалы

Вы также должны убедиться, что используемые вами пиломатериалы соответствуют местным нормам.

Если вы хотите усилить балки или лаги по какой-либо причине, просто убедитесь, что ваша конструкция достаточно прочная, чтобы выдержать дополнительный вес.

Этот проект может стоить более тысячи долларов, а пиломатериалы — самая большая статья в билете.

Возможно, вы захотите пройтись по магазинам пиломатериалов и посмотреть, где можно получить лучшее предложение.



Крепежи и подвески

Вам нужно будет найти подходящие крепежи и подвески для балок для выбранного вами пиломатериала.

Знающий сотрудник магазина пиломатериалов сможет ознакомиться с вашими планами и дать хорошую рекомендацию.

Равным образом дизайнер или инженер должен указывать этот материал в своих чертежах.

Винты для настила стоят дороже, чем каркасные гвозди, но они выдержат гораздо большую нагрузку.

Подобные небольшие соображения необходимо принимать во внимание, поэтому убедитесь, что вы выбираете правильный крепеж для размера и веса вашего проекта





Создайте свой дизайн покрытия для террасы

Если у вас есть опыт проектирования, вы можете создавать свои собственные дизайны.

Обязательно нанесите их на миллиметровую бумагу или используйте программу CADD для создания дизайна. Это помогает отслеживать все и дает вам справочный материал для начала проекта.

В противном случае обязательно найдите надежного инженера, который сделает всю работу за вас.

Чем более детально вы проработаете свой проект, это не только поможет вам получить разрешение, но и значительно облегчит впоследствии строительство покрытия для террасы.

Это также поможет вам понять, какие именно материалы вам потребуются, чтобы не переплачивать за пиломатериалы.



Получение разрешения на строительство вашего покрытия для патио

«Это простое покрытие для патио с гофрированной металлической крышей… Мне не нужно разрешение, верно?»

Неправильно.

Разрешение на строительство требуется по закону, если вы хотите собрать покрытие для террасы или любую постоянную наружную конструкцию на своей территории.

Это еще один шаг к тому, чтобы убедиться, что все сделано безопасно, и это дает вашему городу отчет о работе, которую вы делаете.

Разрешение не увеличивает ваши налоги и не требует наличия лицензированного подрядчика.

Отнесите свои чертежи и планы в местный отдел разрешений и лицензий. Вам нужно будет заполнить несколько бумаг и заплатить небольшую плату (обычно менее 100 долларов США).

Много раз вы можете найти их в Интернете на веб-сайте вашего округа или города и заполнить их заранее.

Строительный инспектор и эксперт по строительству рассмотрят планы и вашу текущую структуру.

Они дадут рекомендации и, наконец, проштампуют ваши рисунки. Только со штампом можно начинать строить.

Если вы начнете строить без разрешения, а мимо проедет инспектор или вызовет сосед, округ может заставить вас снести все это и вдобавок наложить на вас большой штраф.

Так что лучше заранее привести документы в порядок.



Как построить накрытие для террасы с гофрированной металлической крышей

Следующие шаги описывают, как собрать отдельно стоящее накрытие для патио.

Между покрытием и вашей крышей будут соединения, но покрытие внутреннего дворика не будет конструктивно поддерживаться крышей вашего дома.

Для этого вам понадобятся бетонные нижние колонтитулы, как для террасы или беседки.

Доработайте дизайн, чтобы убедиться, что он соответствует вашим потребностям, и обязательно привлеките к процессу инженера и дизайнера.



Шаг №1. Начало работы

Первый шаг, пожалуй, самый важный. Эти компоненты входят в запуск сборки.

Предполагается, что у вас уже есть разрешение на строительство и последующие чертежи и планы строительства.



Установка доски для бухгалтерской книги

Первое, что нужно сделать, это установить доску для бухгалтерской книги. Найдите обрамление под фасадом и отделку экстерьера вашего дома.

В некоторых областях требуется бухгалтерская доска 2×6. Это будет единственная связь между вашим домом и покрытием патио.

Чтобы сэкономить время, перед монтажом можно предварительно просверлить отверстия 1/8” вдоль доски.

Разместите их на расстоянии около 6 дюймов друг от друга. Если вдоль этой области вашего телефона проходят интернет, телефонные или кабельные линии, используйте строительный степлер, чтобы прикрепить их к задней стороне вашей бухгалтерской доски.

Используйте шурупы для настила или аналогичные средства, чтобы прикрепить ведомую доску к каркасу вашего дома.



Выкопать ямы для столбов

Когда бухгалтерская доска поднята, пришло время для отверстий для столбов. Если у вас есть копатель ямы для столбов, разбейте его или возьмите напрокат в местном хозяйственном магазине.

В противном случае самое время взять лопату и немного потянуться. Вы не можете построить покрытие патио с гофрированной металлической крышей, какой бы маленькой она ни была, не выкопав несколько ям для столбов.

Найти точное расположение отверстий для столбов немного сложно.

Вот лопата, которую он использует в видео:



Еще один более быстрый вариант рытья ям для столбов вручную: но будет трудно получить точные измерения с вашей крыши.

Вы можете поставить столб на краю крыши. Используйте уровень, чтобы убедиться, что он идеально ровный. От основания этого столба измерьте расстояние от крыши, необходимое для отверстий для столбов.

Укажите эту точку 10-футовым лучом. Выровняйте края и убедитесь, что они параллельны вашему дому.

Найдите место для всех отверстий для столбов с помощью этой 10-футовой балки. Отметьте места и перепроверьте измерения.

Вам нужно, чтобы отверстия были такими же широкими, как и глубокими.

Если вам нужны отверстия глубиной 18 дюймов, вы можете отметить отверстия диаметром 18 дюймов вокруг отверстий для столбов. Когда вы довольны локациями, начинайте копать.



Шаг 2. Сборка рамы

Следующим шагом является сборка и установка рамы. Лучший способ собрать каркас — положить его на землю.

Это лучше, чем пытаться сбалансировать пиломатериалы, точно прибивая или завинчивая крепеж.



Разрезать скобы

Начните с вырезания четырех скоб под углом 45 градусов.

Фактические размеры будут взяты из ваших первоначальных планов, но здесь в игру вступят немного математики и триггера. Раскосы — это угловые опоры косынки в любом углу вашего дизайна.

Вы можете использовать один 2×10, чтобы разрезать эти фигурные скобки.



Сборка рамы

Самый главный ключ к сборке рамы — убедиться, что все ровно. Положите каркас на землю и расположите его так, как он будет установлен.

Предварительно просверлите отверстия для винтов, чтобы детали не треснули и не откололись при сборке.

Начните сборку каркаса с помощью винтов. Каждый раз, когда вы скрепляете две детали вместе, проверяйте, чтобы они были прямыми, прежде чем переходить к следующей детали.

На этом этапе вы можете захотеть прикрепить вешалки для балок к своей бухгалтерской доске, чтобы через минуту избавить вас от головной боли.

Очень сложно удерживать каркас на месте, пока вы крепите подвесы.



Шаг № 3: Завершение работы

Любимая часть работы — ее завершение. Это завершающий этап проекта.



Установка рамы и балок

Возьмите какую-нибудь помощь и поднимите раму так, чтобы она стояла вертикально перед бухгалтерской доской.

Другая часть рамы должна быть поднята таким образом, чтобы она естественным образом попадала в вырытые ранее отверстия для столбов.

Установив каркас, прикрепите балки (в нашем случае они называются стропилами).

Убедитесь, что у вас правильный угол, и перепроверьте, чтобы убедиться, что вы устанавливаете покрытие в соответствии с разрешением на строительство, которое у вас есть.



Присоедините балки к ведомой доске

Балки также должны быть прикреплены к ведомой доске в вашем доме.

Вот подвески для балок, которые он использует в видео, если вы используете балки размером 2×6:

Используйте болты с затяжкой или аналогичные, чтобы зацепить предварительно просверленные отверстия, которые вы просверлили в ведомой доске на шаге 1. Это единственное место, которое соединит покрытие патио с вашим домом.



Выровняйте раму

Когда вы довольны тем, как она выглядит, пора выбивать бетон.

Используйте готовый бетон из вашего любимого хозяйственного магазина. Он продается в массивных мешках, и ему просто нужна вода и время, чтобы превратиться в бетон.

Если пузырьковый уровень на вашей раме не идеален, вы можете бросить немного сухого бетона в отверстия для стоек, чтобы поднять раму.

Подождите полчаса, чтобы почва осела. Еще раз проверьте уровень. Когда все выровнено, вы готовы к бетону.



Заливка бетона

Мешки с бетоном для столбов должны иметь инструкции по правильному смешиванию и приготовлению бетона, но общая формула выглядит так: залейте бетон в тачку или большое ведро.

Заливать водой, пока бетон не станет мутной консистенции.

Все время перемешивайте мотыгой или большой палкой, а еще лучше насадкой для смешивания бетона.

Залейте бетонную смесь в отверстия для столбов или зачерпните ее лопатой.

Вы хотите двигаться относительно быстро, чтобы бетон не схватывался и не затвердевал в ведре или тачке. Убедитесь, что вы немного перемешиваете смесь каждый раз, когда вы принимаете мерную ложку.

Вам нужны одинаковые уровни в каждой яме. Последняя партия, которую вы перемешаете, должна быть более густой (за счет добавления меньшего количества воды). Вы хотите, чтобы оно было ближе к консистенции теста для печенья.

Вычерпайте бетон и сформируйте купол у основания каждой стойки.

Это гарантирует, что вода не скапливается на поверхности вашего бетона и не мешает вашей тяжелой работе.



Добавьте доски и гофрированный металл

Наконец, добавьте доски 1 × 6 поверх балок, идущих перпендикулярно балкам, и привинтите к ним гофрированный металл.

Используйте немного герметика между слоями, чтобы вода не просачивалась через швы.

После этого все готово!

Теперь самое время почистить внутренний дворик, найти отличную садовую мебель, холодильник, уличную кухню, недорогой гриль, дровяную печь для пиццы….



Дополнительные ресурсы

https://www.mycarpentry.com/building-a-patio-cover.html

https://topreveal.com/how-to-build-patio-with-corrugated-metal -крыша



Алюминиевые покрытия для патио | Комплекты алюминиевых навесов Flat Pan

Алюминиевые навесы и палубные покрытия

Отлично подходят для домов, коттеджей и трейлеров

Алюминиевые системы плоских поддонов прочны и универсальны, их может собрать домовладелец, умеющий делать все своими руками. Доступные в трех калибрах и длинах до 20 футов, каждая система спроектирована в соответствии с вашими местными нормами и правилами, чтобы гарантировать, что у вас есть покрытие, способное противостоять местному ветру и снегу.

Рулонные плоские покрытия для патио обеспечивают экономичную сплошную тень, которая защищает вас и ваш дом от ненастной погоды и вредного ультрафиолетового излучения, а также создает тень для отдыха. Добавьте комплект экрана патио, чтобы полностью закрыть пространство в любое время.

Нужна крыша, по которой можно ходить, или крыша, снижающая тепло под ней? Ознакомьтесь с нашими вариантами утепленных покрытий для патио.

3/5 Сложность установки 5 лет гарантии* ✓ Шиппинг Инк.

ⓘ

Плоские крышки для поддонов можно использовать с экранированными комплектами для крыльца для создания полных трехсезонных ограждений палубы.

• Постоянная установка Создан на века
• Возможен почти любой размер Чехлы для любого пространства
• Экран готов Держите жуков подальше
• Отличный опыт Отзывы клиентов

« »



Комплект для расчетов снеговой и ветровой нагрузки

Плоские покрытия патио могут быть сконфигурированы в соответствии с местными строительными нормами и правилами по снеговой и ветровой нагрузке в США. Полностью спроектированные панели крыши в сочетании с высококачественной системой каркаса из экструдированного алюминия помогут вам создать идеальное покрытие из элементов и мгновенно повысить ценность вашего дома.

« »



Готовые к установке чехлы для патио своими руками

Наши чехлы для патио с плоской чашей обеспечивают полную индивидуализацию. Диапазон выступов и ширины ограничен только физическими ограничениями пролета в зависимости от ваших местных требований к нагрузке. Три разных алюминиевых лотка, 7 различных балок и 4 цвета на выбор.

« »



Полное ограждение террасы своими руками

Защитите свою террасу с помощью наших комплектов стационарных стеновых экранов или комплектов выдвижных экранов, чтобы обеспечить защиту от надоедливых жуков и ветра. Окна с виниловой рамкой также могут быть добавлены, чтобы сделать еще один шаг вперед и защитить от дождя и снега.

« »



Просто хочу сказать спасибо за отличное время доставки настенного покрытия патио. Я получил его сегодня, и, похоже, все на месте, еще раз спасибо за отличное время доставки и хорошего дня.

Томас Т.

ОБЗОР ПРОДУКТА

Алюминиевые навесы и покрытия для террас

Обзор

Полный комплект

Системы накрытий для патио с плоскими панелями поставляются с инструкциями, желобами для всех четырех сторон, плоскими панелями шириной 12 дюймов (или 8 дюймов), углами, балкой (где указано) шурупы, герметик, шпигаты, 3″ x 3″ x 0,078″ – 10-футовые стойки, верхние кронштейны и крепежные стержни. Ваши стойки должны быть зацементированы в землю не менее чем на 2 фута. Если вы устанавливаете на на террасе или террасе мы можем укоротить опоры до 8 футов и предоставить нижние кронштейны без дополнительных затрат. Ваш блок должен быть надежно закреплен, чтобы соответствовать всем номинальным нагрузкам. Когда используется балка, она включает в себя угловые кронштейны, оборудование и винты

Возможен почти любой размер: Проекции от 4 до 18 футов | Ширина доступна в любом размере!

ТОЛЬКО крышки

Каждая из представленных ниже систем только для верхней части поставляется с: Инструкциями, желобами для всех четырех сторон, плоскими поддонами шириной 12 дюймов, углами, винтами, герметиком и шпигатами.

Специальные цены только для ФИКСИРОВАННЫХ РАЗМЕРОВ

У нас есть специальные цены на крышки фиксированных размеров и полные комплекты.0007



Перетащите стрелку на изображении выше, чтобы увидеть до и после.

Дополнительные фотографии сборки »

Полезная информация

• Плоские поддоны бывают 2 типов: 3 x 12 дюймов из алюминиевого сплава и 3 x 8 дюймов из алюминиевого сплава.
• Плоские поддоны размером 3 x 12 дюймов доступны с толщиной 0,024 и 0,030. Системы плоского поддона размером 3 x 8 дюймов доступны в размере 24ga.
• Требуемая толщина будет определяться номинальной динамической нагрузкой, установленной местным строительным отделом
• Все указанные блоки разработаны в соответствии со стандартами IBC 2011 г. с расчетной динамической нагрузкой 20, 30 и 40 фунтов на квадратный фут (psf) и скоростью ветра 90 миль в час и выше. См. варианты покрытия ниже или страницу с информацией о снеговой нагрузке для получения более подробной информации.

• Высота всех фасадов должна быть рассчитана на основе перепада высоты ¼ дюйма на фут выступа.
• Проекция (направление панорамирования) указывается как расстояние от дома, от стены дома до передней части устройства.
• Ширина — это расстояние вдоль стены дома, на которое должен перекинуться блок.
• Ваши сообщения должны быть размещены в соответствии со стандартом IBC, определяемым требуемой номинальной нагрузкой.

• Прецизионные штампованные уголки
• Водосточные желоба доступны в 7 цветах
• Колонны и балки с заводской окраской
• Кастрюли белого цвета или цвета слоновой кости
• Балки доступны в белом или темном бронзовом цвете
• Водосточные трубы не включены.
• .078 калибра. Алюминиевые стойки доступны в белом цвете, цвете слоновой кости или темной бронзы.

Ваш индивидуальный и полный комплект изготовлен и доставлен прямо к вашей двери. После этого вам понадобятся инструменты для резки экструдированного алюминия и стали, а также стремянки, отвертки, плоскогубцы, рулетка, уровень, столярный угольник, пистолет для герметика, карандаш, нож для коробок, меловая линия и как минимум две пары рук.

Наши установки представляют собой предварительно спроектированные системы, которые были одобрены квалифицированными инженерами, утвержденными штатами, в 45 штатах. Наши системы соответствуют международным строительным нормам 2011 года. В пристенных узлах снос снега и ветровой подъем не учитывались. Если местные спецификации требуют такого проектирования, эти стандарты могут быть выполнены за дополнительную плату. Текущие утвержденные стандарты предполагают, что фактор важности равен 1, а воздействие ветра равно «B». Если вам требуется документация и зарегистрированные инженерные штампы, мы отправим ваш запрос вместе с вашим предложением. Мы не можем говорить с инженерами о таких предметах, пока не узнаем, что вам нужно.

Важно подтвердить требования вашего местного муниципального строительного департамента к динамической нагрузке в фунтах на квадратный фут. и требования к скорости ветра в милях в час. Вам может понадобиться или не понадобиться разрешение на строительство для вашей установки, и это является исключительной ответственностью домовладельца, но мы всегда готовы поддержать этот процесс. Мы настоятельно рекомендуем вам приобрести разрешение до покупки или после того, как оно будет заказано и вы ожидаете доставки. Толщина панели, размещение балок, размер балки, расстояние между стойками снаружи определяются в зависимости от нагрузки (снега и ветра), которой будет подвергаться ваше покрытие. Даже если вам может не потребоваться разрешение, вам все равно нужно будет связаться с ними, чтобы узнать требования местных строительных норм и правил, чтобы мы могли предложить подходящую систему для вашего региона.

Из-за продолжающейся пандемии и нехватки материалов стандартные сроки выполнения заказов увеличены до 6–8 недель для большинства регионов и до 8–10 недель в восточных и северо-восточных штатах. Специальные заказы и панели большого размера (0,032 дюйма) могут иметь дополнительное время выполнения заказа 1-2 недели. Мы сделаем все возможное, чтобы предоставить точные сроки заказа, чтобы помочь вам в планировании, но это никогда не гарантируется, так как существует много переменные в сложной цепочке поставок.Полную информацию о получении заказов можно найти на нашей странице инструкций по доставке.Пожалуйста, также не стесняйтесь звонить нам, чтобы обсудить или получить обновления в любое время.

Загрузки

• Форма заказа
• Брошюра
• Обложка Руководство

КАК ЗАКАЗАТЬ

Купите/закажите онлайн или позвоните нам, чтобы получить ценовое предложение без обязательств.

Купить онлайн
“Только фиксированные размеры”
Kit Builder “Нестандартные размеры”
Проекции от 4 до 24 футов
Ширина от 4 футов до любого размера! 1.800.922.4760 Звоните нам в любое время
Предложение без обязательств
Продажи, доставка, установка…

Детали крышки

Размеры крышки

Плоские поддоны бывают 2 типов: 3″ x 12″ из алюминиевого сплава и 3″ x 8″ из гальванического сплава. Системы плоского поддона размером 3 x 12 дюймов доступны с толщиной 0,024 и 0,030. Системы плоского поддона размером 3 x 8 дюймов доступны в размере 24ga. Требуемая толщина будет определяться номинальной динамической нагрузкой, установленной местным строительным отделом

Подробнее »

Снеговая нагрузка

Наши блоки представляют собой готовые кровельные системы, которые были одобрены квалифицированными инженерами, утвержденными штатами, в 45 штатах. Наши системы соответствуют международным строительным нормам 2011 года. Общая инженерная документация предоставляется бесплатно. За дополнительную плату можно получить техническую документацию с государственной печатью или спецификацию объекта.

Подробнее »

Каркас, балки и стойки

Стойки

Окрашенные в заводских условиях стойки поставляются со всеми комплектами покрытия для патио с размером и алюминиевым профилем в зависимости от нагрузки, необходимой для системы покрытия. Большинство укрытий будут использовать стойки 3×3 или 4×4, хотя 6×6 доступны для экстремальных высот или условий снеговой нагрузки. Также предусмотрены цветные верхние и нижние кронштейны.

Подробнее »

Балки

Комплекты покрытия для террасы с плоскими панелями включают один из 7 различных типов балок. Выбор основывается в первую очередь на местных требованиях к нагрузке в сочетании с пролетом и количеством стоек. Коробчатые балки 3×3 или 4×4 являются наиболее популярными и используются там, где это возможно. С-образная или двутавровая балка позволит увеличить пролет и уменьшить количество стоек, но немного другой визуальный стиль.

Подробнее »

Цвета

Алюминиевые профили и панели представлены в нескольких цветах, которые можно выбрать индивидуально для создания собственного уникального пространства. Выберите между белым, песчаником, пшеницей или темной бронзой для любого или всех компонентов. Ваша комната может быть однотонной или акцентной с сочетанием светлых и темных тонов. Выбор ваш!

Белый

Пшеница

Песчаник

Темная бронза

Таблицы диапазона плоского панорамирования

В таблице ниже показаны максимальные диапазоны для трех различных вариантов w-панорамирования. Крышки, которые превышают эти максимальные значения, потребуют установки второй балки и стойки через центр крышки. Расстояния, отмеченные для каждого условия нагрузки, являются максимальным расстоянием от стены или другой опорной балки и стоек.

Плоская кровельная панель размером 12 x 3 дюйма — максимальный простой пролет панели

20

90

8 футов 6 дюймов

10 футов 6 дюймов

900 04 30

90

7 футов 6 дюймов

9 футов 2 дюйма

40

90

5 футов 8 дюймов

6 футов 11 дюймов

8-дюймовая панель плоской крыши — панель с максимальным пролетом

90 002 20

90

7’7 ”

9’3″

10’10”

30

100

6’7″

8′

9’3″

40

120

5′ 7 дюймов

6 футов 10 дюймов

7 футов 11 дюймов

Пожалуйста, проверьте перед покупкой строительного комплекта обратитесь в свой отдел разрешений. Получение необходимых разрешений является исключительной ответственностью покупателя.Покупатели соглашаются освободить ScreenHouses Unlimited и производителя от какой-либо ответственности за неправильную установку, техническое обслуживание и ремонт.

Фиксированные и нестандартные размеры

Фиксированные размеры и цены

У нас есть несколько утепленных покрытий для патио с жестким верхом по фиксированной цене. Выберите свой проект и ширину ниже, чтобы узнать цены и варианты оформления заказа.

Купить сейчас

Индивидуальные размеры и предложения

Не нашли нужный размер? Без проблем! Возможны многие другие размеры. Получите предложение с помощью нашего конструктора продуктов, позвоните нам по телефону 1.800.922.4760 или загрузите эту форму и отправьте ее нам по электронной почте.

Старт котировки

СОПУТСТВУЮЩИЕ ПРОДУКТЫ

Комплекты изолированных покрытий для патио

Теплоизолированные алюминиевые панели, отвечающие большинству требований по снеговой нагрузке.

Посмотреть продукт

W Наборы крышек для патио

Идеально подходит для домовладельцев, заботящихся о цене, и обеспечивает многолетнюю надежность и красоту.

Просмотр продукта

Экранированные комплекты для крыльца

Рамы из экструдированного алюминия с экранированием и фурнитурой для стационарной установки.

Посмотреть продукт

Экраны с жестким верхом

Трехсезонные экранные комнаты, которые не ложатся спать круглый год и подходят для веранды или патио любого размера.

Просмотр товара

РЕКОМЕНДУЕМЫЕ ПРОДУКТЫ

Бразилиа Тонкий

Закрытая выдвижная тентовая система для патио из морской ткани с регулируемым шагом.

Посмотреть продукт

Выдвижные навесы

Высококачественные выдвижные маркизы, которые легко заказать, установить и эксплуатировать.

Просмотр продуктов

Солнечные оттенки

Ручная, моторизованная или солнечная шторка доступна в 3 цветах корпуса и 4 цветах сетки.

Посмотреть продукт

Беседки и наружные акценты

Высококачественные виниловые перголы из ПВХ с 20-летней гарантией.

Просмотр продуктов

Превосходное качество

Профессиональные покрытия для патио, экранированные домики, экранированные комплекты для патио, комплекты Pegolas и комплекты для беседок. Все они получены от производителей премиум-класса по всей территории США.
