Кладка цоколя из кирпича своими руками: строим по всем правилам

Домой / Фундамент и цоколь / Как выполняется кладка цоколя из кирпича своими руками

Анна 25.05.2016 Фундамент и цоколь Оставить комментарий 5,778 Просмотры

Из какого кирпича делать цоколь? Декоративный вариант «скала»

Когда речь идёт о малоэтажном строительстве, цоколь из кирпича является, пожалуй, наилучшим решением. Во-первых, кладку проще выполнить своими руками, чем, к примеру, осуществить бетонирование. Во-вторых, при использовании лицевого кирпича, отпадает необходимость отделки наземной части фундамента – а это тоже и время, и деньги.

Конечно, у новичков возникает масса вопросов: «Какой кирпич лучше для цоколя, сколько его потребуется, какой в конечном итоге окажется цена конструкции?». Что ж, давайте вместе разбираться, как сделать эту работу так, чтобы получилось красиво и без досадных ошибок.

Особенности возведения кирпичных цоколей

Прежде всего, уточним, что же такое цоколь.

Данным термином обозначается наземная часть фундаментных стен.

Кирпич, как конструктивный материал, может использоваться для их возведения по всей высоте. Строительные нормы это разрешают – при условии, конечно, что при этом будет использоваться только керамический вариант.

  • В таком случае, фундаментные стены, которые могут «по совместительству» оказаться и стенами подвала, возводятся из кирпича, начиная от подошвы и заканчивая верхушкой цоколя. Она может возвышаться над землёй от 20 до 90 см – редко когда бывает больше. Если в наземной части, как и в заглублённой, использовался рядовой кирпич, то наружные поверхности кладки потом штукатурят, обшивают панелями, либо, как на фото снизу, облицовывают керамической плиткой.
Облицовка цоколя плиткой под кирпич
  • Но всё же чаще ленточный фундамент делают монолитным бетонным, выводя его вровень с поверхностью грунта. В таком случае, цокольную часть стены выкладывают из кирпича, чаще облицовочного – ведь он нисколько не уступает по прочности рядовым изделиям, а эстетика совсем другая.
    Кстати, марка кирпича для цоколя не должна быть меньше М75.
  • Если для возведения фундамента разрешается использовать только глиняный кирпич, то его в цокольной части можно применять так же силикатный и гиперпрессованный — только их марка должна быть уже не меньше М100. Толщина стенок несущего цоколя подбирается, исходя из конструктивных особенностей здания.
Укладка цокольного кирпича по периметру свайного фундамента

Если стены дома возводятся из кирпича или бетона, то фундаменты и цоколи кладут не меньше, чем в полтора кирпича (38 см). Под брусовое или каркасное строение, бывает достаточно толщины в один кирпич (25 см).

Если же цоколь ненесущий, а декоративный, который обычно устраивается на свайных фундаментах, то толщина стенки может быть минимальной — в полкирпича (12 см). Предложенная нами далее инструкция на тему: «Кладка цоколя из кирпича: как правильно» — будет касаться возведения несущей конструкции.

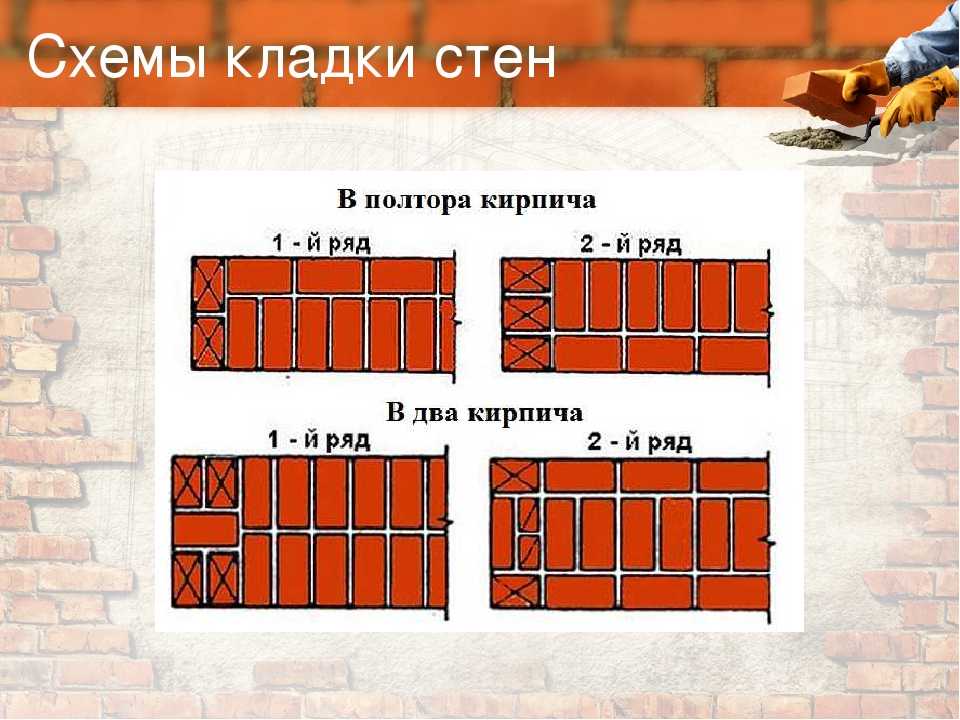

Раскладка кирпича

Независимо от того, профессиональная это работа, или самостоятельная, выполняться она должна в соответствии с существующими нормами. Конечно, отдельного СНиП по кирпичной кладке цоколя не существует – требования к кладке из всех видов кирпича, блоков и камня, сформулированы в одном документе.

  • Это нормы и правила под номером 3.03.01*87, где один из разделов этого документа посвящён каменным конструкциям, к числу которых относятся и кирпичные стены. Там можно найти все необходимые рекомендации — свою информацию мы излагаем так же в соответствии с ними.

Важно! Ещё на этапе проектирования дома, длина и толщина стен должна определяться с таким условием, чтобы можно было укладывать целые кирпичи, а не резать их в каждом ряду. Длину стены определяют по формуле, где сумма длины кирпича и толщины вертикального шва, умножается на количество кирпичей в ряду. Из цифры, получившейся в итоге, минусуется один шов.

Кладка из кирпича цоколя: западающий вариант
  • Длина цоколя определяется уже после того, как определена длина стены дома. Тут многое зависит от конструктивного варианта цоколя и его отделки. Если цоколь будет выкладываться из клинкерного кирпича, или облицовываться декоративным кирпичом в процессе возведения, то его толщина обычно соответствует толщине стен дома.
  • В случае, когда хозяин предпочитает, к примеру, обшить цоколь сайдинговыми панелями, под отделку необходимо оставить место. Тогда цоколь будет западающим, а разница между его вертикальной плоскостью и стеной будет составлять четверть длины кирпича (4 см).

Хотя, сделать западающий цоколь можно в любом случае – смотрится это очень красиво, и стенки фундамента защищены от попадания воды и без специально смонтированных отливов. В следующей главе мы рассмотрим, как осуществляется кладка цоколя из кирпича своими руками.

Возведение цокольной стенки

И вот, перед вами готовый фундамент, выведенный вровень с уровнем грунта. Что же дальше? А теперь, с помощью гидроуровня нужно определить и разметить горизонталь – так называемую, нулевую отметку.

Делается это на каждом углу фундамента дома. Между этими отметками может оказаться разница в несколько сантиметров, которую необходимо ликвидировать.

В такой ситуации, начинают кладку от того угла, где отметка равна нулю. Разница между отметками должна быть компенсирована под первым рядом кирпича. Выравнивание более низкого участка фундамента можно произвести с помощью раствора и утопленных в нём кирпичных обломков.

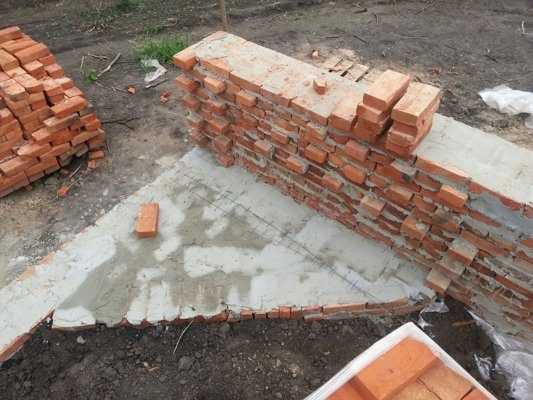

Возведение цокольных стен

После того, как основание выведено на нулевую отметку, выполняется горизонтальная гидроизоляция цоколя из кирпича. И вот в чём она заключается.

На выровненную поверхность фундамента следует настелить — а ещё лучше, наклеить на битумную мастику, полосы рубероида. Произведя эту несложную операцию, можно приступать непосредственно к кладочным работам.

Раствор для кирпичных фундаментов

Для несущей стены очень важно не только подобрать нужную марку кирпича, но и использовать правильный раствор. При возведении кирпичных фундаментов, его марка так же должна соответствовать проектным нагрузкам, и не может быть ниже М50. Во всяком случае, для небольшого частного дома такой прочности вполне достаточно.

Итак:

  • Проще всего, конечно, купить сухую кладочную смесь в мешках, и, делая по ходу работы небольшие замесы, не спеша выкладывать стенки. Но всё как всегда упирается в цены: если объём работ большой, хозяева чаще всего предпочитают замешивать раствор самостоятельно, так как это выходит гораздо дешевле. Правильный кладочный раствор состоит из цемента, неорганического пластификатора, в роли которого применяется известковое или глиняное тесто, и песка.
Сухой раствор для кладки

Внимание! Одна и та же марка раствора может быть получена при разном соотношении этих ингредиентов – всё зависит от марки применяемого цемента, и мы приведём ниже эти соотношения для объёмной дозировки раствора М50.

Марка вяжущегоСоотношение пластификатора и песка на 1 часть цемента
Для фундаментов, возводимых в маловлажных грунтах:
3000,6:6
2000,3:4
Для фундаментов, возводимых во влажных грунтах, этот перечень дополняется ещё одним вариантом:
4000,9:8
Для фундаментов, насыщенных водой, вариации таковы:
5000:6
4000:5,5
3000:4
2000:2,5

Итак:

  • Как видите, чем ниже марка цемента, тем больший объём он занимает в растворе – то есть количество песка и пластифицирующей добавки уменьшается. В растворах, предназначенных для фундаментов, устраиваемых ниже отметки УГВ, глиняное или известковое тесто и вовсе отсутствует. Вода добавляется до достижения удобоукладываемой консистенции.
  • Как правило, её объём не превышает 30% от общего количества смеси. Её качество тоже имеет огромное значение: из питьевого водопровода использовать воду можно, а вот из водоёмов нежелательно, так как вы не знаете, каков её состав. Там могут быть примеси, способные ухудшить качество раствора. Морская вода может применяться, но только если в раствор идёт глинозёмистый или портландцемент.

Готовить раствор нужно, тщательно отмеряя, и просеивая цемент и песок через сито. Фракция песка должна соответствовать толщине швов – для кирпичной кладки она не должна превышать 2,5 мм.

Очень важно, чтобы раствор был однородным, поэтому перемешиванию нужно уделить максимум внимания.

Нюансы кладки

Кладку начинают от угла, справа налево, укладывая кирпичи горизонтальными рядами на постель из раствора. Элементы кладки каждого последующего ряда, обязательно должны быть смещены, перекрывая вертикальные швы между кирпичами нижнего ряда.

Перевязку выполняют в определённой последовательности, и существует немало разных способов:

  • Самым простым и легко выполнимым для новичков вариантом, можно считать цепную перевязку, когда тычковые ряды чередуются с ложковыми. Такая кладка применима для всех видов кирпича. При такой системе перевязки, приходится использовать куски кирпичей размером в одну и три четверти.
Различные виды кладки
  • В многорядной кладке, укладывается пять рядов ложковых, и только шестой будет тычковым. Данный способ даёт значительную экономию времени, но если кладка ведётся лицевым кирпичом, смотреться на цоколе она не будет. Причина в том, что высоте наземной части фундамента получается всего-то 10-12 рядов кирпича, а то и меньше.
  • Существует немало и других способов укладки кирпича, с помощью которых можно не просто выложить стенку, но и красиво её декорировать. Основные варианты вы можете видеть на картинке сверху. Расчёт рядов должен быть таким, чтобы кладка и начиналась, и заканчивалась тычковым рядом.

Важно:

  • Толщина горизонтального шва кладки равна в среднем 12 мм, размер вертикальных швов варьируется в пределах 8-10 мм. Учитывая это, в одном метре высоты стены умещается 13 рядов обычного, или 10 полуторного кирпича. Если кирпичную стенку предполагается впоследствии оштукатурить, заполнять раствором швы на всю глубину кладки не нужно.
Приспособление для равномерного нанесения раствора
  • Трудно, конечно, определять на глаз толщину каждого горизонтального шва, который должен быть одинаковым по всей длине ряда. Правильно сориентироваться помогают рейки с разметкой рядов: 65 мм кирпич + 12 мм шов, итого 77 мм. Называются они порядовками, и устанавливаются на каждом углу дома. Можно так же приобрести или изготовить самостоятельно вот такое приспособление для контроля швов, которое вы видите на картинке.
  • Горизонтальность ряда проверяют по причальному шнуру, перемещаемому вверх по мере ведения кладки. Крепится он на гвоздях, забиваемых в швы между кирпичами. При ведении кладки возникает и немало других нюансов: кладка углов, обход проёмов, оформление выступающей части цоколя – и многое другое.

Думаем, что лучше один раз увидеть, как работают профессионалы, чем десять раз прочитать и ничего не понять. Так что, советуем ознакомиться с видео в этой статье, и надеемся, что у вас всё получится, как надо.

Поделиться


Tags гидроизоляция цоколя из кирпича какой кирпич лучше для цоколя кладка цоколя из кирпича своими руками снип по кирпичной кладке цоколя

Про Анна

Предыдущий Опирание деревянной балки на кирпичную стену: делаем правильно

Следующее Выбираем кирпич для облицовки печей и каминов

Проверьте также

Кирпич по праву считается универсальным строительным материалом. Продаётся он везде, работа с ним не требует …

Как правильно выложить цоколь из кирпича

Содержание

  • Особенности кирпичного цоколя
  • Алгоритм выполнения кладочных работ
    • Подготовка площадки
    • Кладка
    • Отмостка
    • Отделка цоколя


Цоколь — это переход от фундамента непосредственно к самому строению. Его правильное возведение играет ключевую роль в качестве будущего дома. По этой причине очень важно составить хороший проект и тщательно следовать ему. При строительстве цоколя стоит подумать о том, какой тип материала будет использоваться. Кладка цоколя из кирпича является наиболее предпочтительным выбором, поскольку его можно разместить на фундаменте из любого материала. В этой статье вы узнаете все об особенностях этого вида кладки и о том, как сделать ее своими руками.

Особенности кирпичного цоколя

Цоколь — это надземная часть здания, расположенная над фундаментом. Его самая высокая точка обычно является началом первого этажа. Изготовление надежного цоколя — непростая задача, но при наличии небольшого опыта вы сможете сделать это самостоятельно, если внимательно прочитаете инструкции.

Кладка цоколя начинается с расчета. Для правильного расчета нагрузки на цоколь необходимо сначала учесть вес будущего здания. Важно, чтобы это не было чрезмерным. В отличие от декоративных элементов, несущая конструкция, такая как цоколь, может быть построена только один раз. Потратьте время на расчеты, чтобы избежать многих проблем в дальнейшем.

Как правило, фундамент должен находиться на высоте 30-90 см от уровня земли, а рекомендуемая высота цоколя должна составлять не менее 50 см. В некоторых случаях, например, когда здание возводится в холмистой местности, высота может быть значительно больше. Если в здании есть подвал, его высота может достигать 2 метров.

Кирпичный цоколь имеет множество особенностей, обусловленных свойствами этого материала. Главной отличительной особенностью кирпича в данном случае является то, что его нельзя назвать полностью водонепроницаемым. Этот факт может повлиять на долговечность фундамента, поэтому его необходимо учитывать при проведении работ. Одной из задач является повышение водонепроницаемости цоколя.

Однако этот недостаток не умаляет достоинств кирпичной кладки. Преимущества использования кирпича включают:

  • простота укладки;
  • низкая цена;
  • теплоизоляция;
  • нет необходимости в трудоемких отделочных работах.

Укладка кирпичного цоколя на реечный фундамент является наиболее практичным и поэтому наиболее часто используемым вариантом.

Алгоритм выполнения кладочных работ

После приобретения всех материалов подготовительный этап завершен. Можно начинать строительство. Как выложить цоколь из кирпича на фундамент?

Подготовка площадки

Вам следует заранее приобрести цементный раствор для кладки. Раствор М-75 считается наиболее подходящим.

Выбранный раствор следует распределить и слегка разровнять. Толщина слоя не должна превышать 2 см. В этот слой следует уложить армирующую сетку. Убедитесь, что сетка изготовлена из проволоки ВР-1 толщиной 4 мм. Ячейки сетки не должны быть большими, предпочтительно 50 x 50 мм.

Кладка

После установки сетки начните укладывать кирпичи. Как класть цоколь из кирпича?

  • Необходимо уложить 4 ряда, после чего уложить сетку. Это поможет прочно укрепить стену.
  • Кирпичи укладываются горизонтальными рядами. Если вы все делаете сами, можно немного упростить процесс и укладывать кирпичи в один ряд. Один слой следует укладывать поперек стен, а другой — вдоль.
  • Направление укладки кирпича должно чередоваться от ряда к ряду.

Чтобы убедиться, что кирпичная кладка качественная и прочная, проверьте следующие моменты:

  • Следите за тем, чтобы стыки соседних рядов хорошо прилегали друг к другу;
  • Проверьте угол между кирпичами, лежащими в противоположных рядах — он должен быть прямым;
  • Организуйте систему вентиляционных отверстий по периметру подвала — их размер должен составлять от 15 до 25 см, они должны располагаться через каждые 3 м на высоте 15 см от земли.

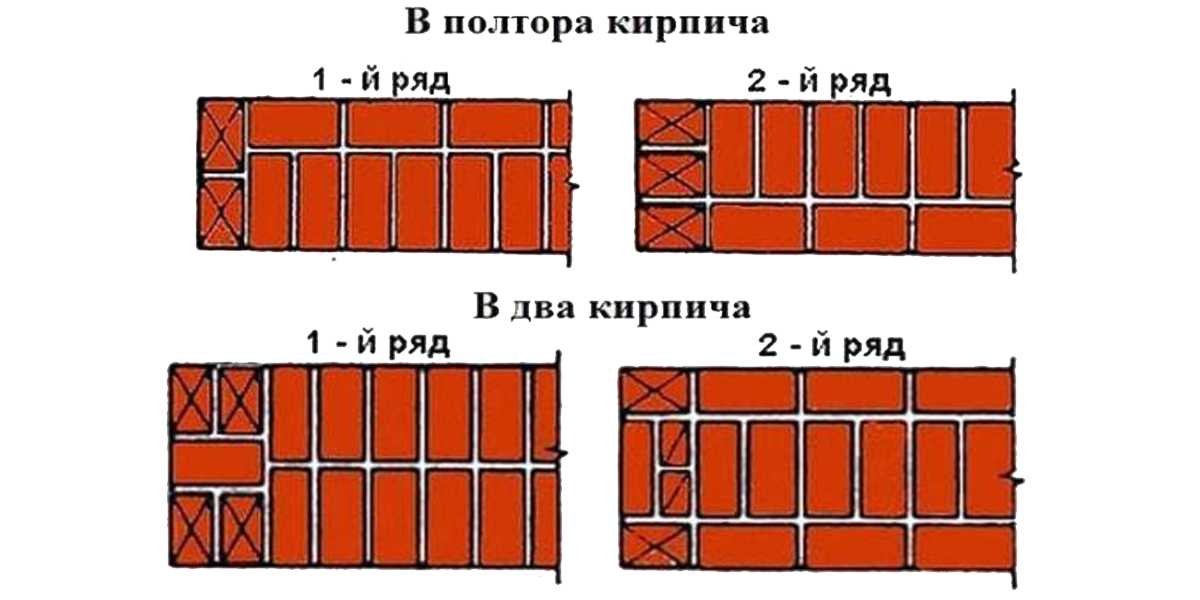

  • Кроме того, необходимо учитывать толщину стены подвала. Она должна соответствовать определенной схеме. Толщина должна быть кратна размеру кирпича: 1 кирпич — 25 см, 2 — 51 см, 1,5 — 51 см, а высота должна быть не менее 35 см. Это заключительный этап строительства — кирпичный погреб готов. Теперь можно переходить к изготовлению задней стенки и отделочным работам.

Отмостка

Создание отмостки — важный этап в строительстве цоколя. Дело в том, что она защищает его от проникновения влаги, т.е. талой воды и осадков. Его максимальная ширина не должна превышать 60 см, но не менее чем на 20 см выше уровня крыши.

Камень, асфальт и бетон могут быть отличными материалами для гидроизоляционной мембраны. Для самостоятельной сборки начинайте с углов. Покройте их герметиком и приступайте к монтажу.

Отделка цоколя

Многие отказываются от облицовки цоколя, считая этот шаг излишним. В действительности облицовка служит еще одним слоем гидроизоляции, поэтому не следует недооценивать ее важность. Кирпичные стены постоянно подвергаются воздействию агрессивной среды и имеют низкую влагостойкость, поэтому им полезен дополнительный защитный слой.

Для повышения эффективности выбирайте влагостойкие и прочные материалы. Подходят как натуральные, так и искусственные камни и керамическая плитка. Можно также использовать штукатурку. Не забудьте учесть общий стиль вашего дома. Любые отделочные материалы должны хорошо сочетаться с запланированным внешним видом.
