Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео
Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.
На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.
ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.
ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ
Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.
Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.
ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ
Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).
НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:
- Сейсмическая активность в районе (длина сваи от 4 метров).
- Залегание твердого грунта (зависит от его состава, определяется испытаниями).
- Нормативы СНиП для регионов.
Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.
ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ
- Бурение. Ручным буром делается скважина, в которую помещается свая.
- Завинчивание. Свая завинчивается непосредственно в грунт.
Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.
- Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
- Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

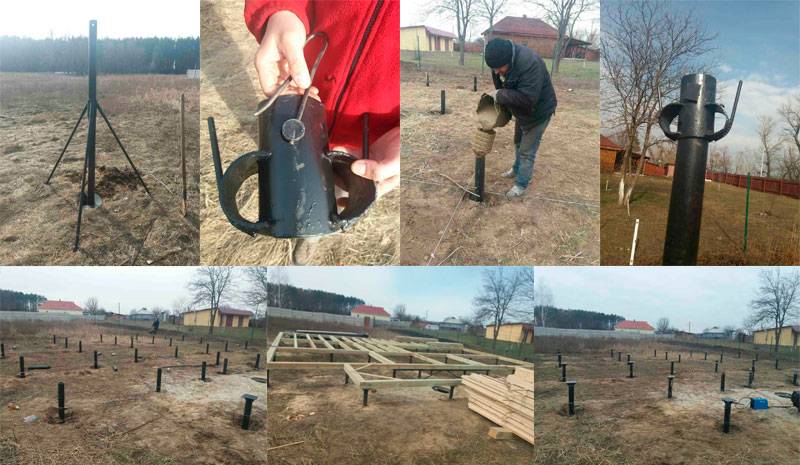

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ
Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.
ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

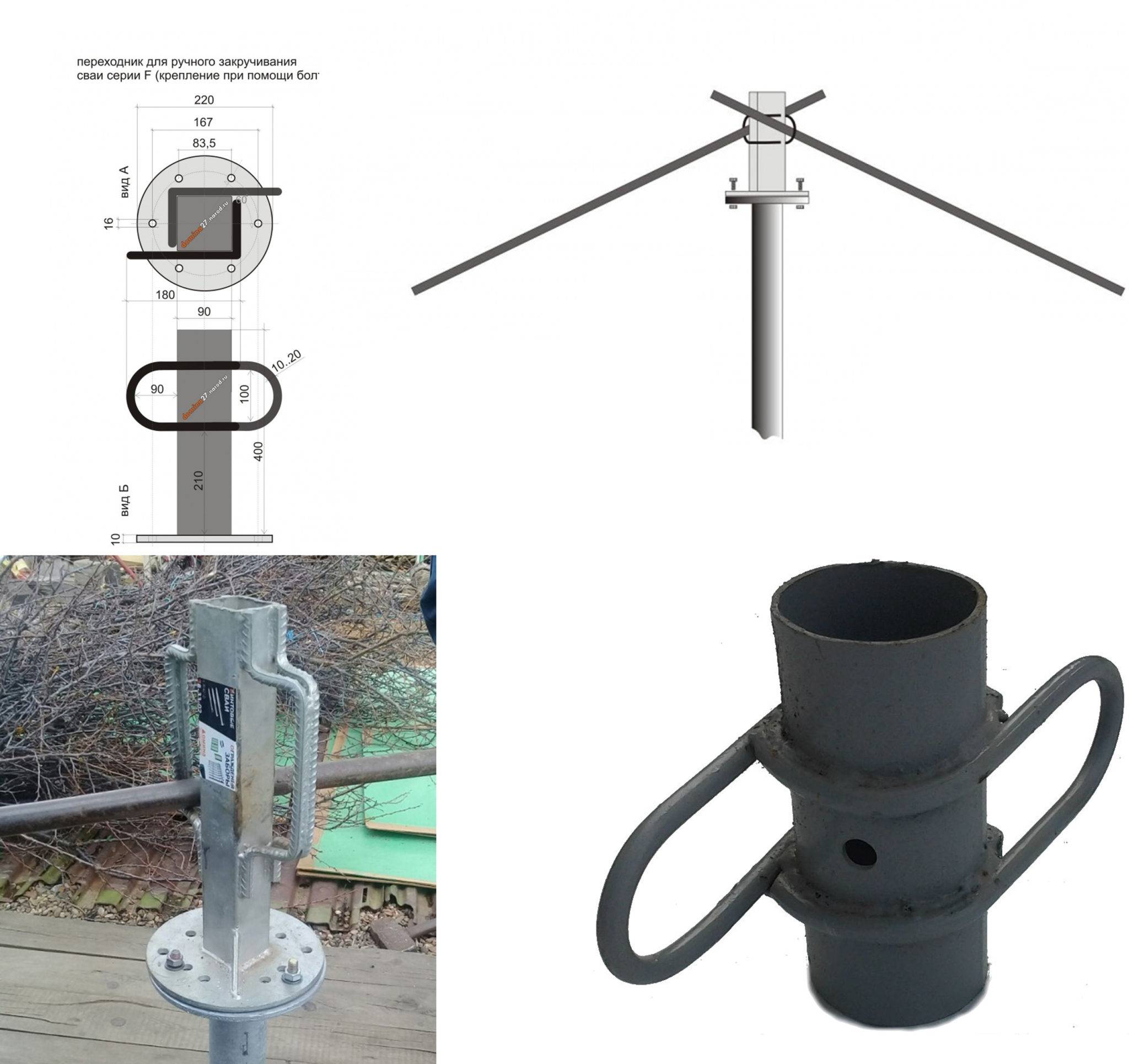

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ
Обратите внимание на: плюсы и минусы винтовых свай
ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ
Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.
Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.
Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов.
При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.
ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ
- Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
- Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.
ОБРЕЗКА СВАИ БОЛГАРКОЙ
ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ
ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ
ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ
Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:
youtube.com/v/KDQsHGXhbyA?version=3&hl=ru_RU” type=”application/x-shockwave-flash”/>
ВИНТОВЫЕ СВАИ ОТ ООО “БОГАТЫРЬ”
Компания профессионально занимается свайными работами в центральном регионе России. ООО “Богатырь” располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене – гарантирована!
Наши услуги
Наша компания “Богатырь” базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.
Вкручивание своими руками без техники. — Домина
Возможность закрутить винтовую сваю своими руками интересует многих наших заказчиков.
И речь идет не о коротких, как Вы могли подумать, а именно о длинных трехметровых свай. Бывают такие места, где просто нет возможности пройти технике или если Вы живете очень далеко, так же поводом может послужить и завышенная стоимость доставки техники до Вашего населенного пункта. В этой ситуации может помочь только вкручивание свай своими силами.upd 2019: на данный момент, уже появились разные чертежи переходников, которые помогают нашим заказчикам из других городов, а тем, кто живет в г. Хабаровск, можем предоставить специальную насадку бесплатно. Если Вы из другого города, можно приобрести эту насадку у нас, но и простой чертеж из первого варианта будет дешевле.
Нельзя забывать тот факт, что она уплотняет грунт вокруг себя.
Если лопастную сваю постоянно вращать, рано или поздно, она раскопает себе путь и погрузится на нужную глубину, а многовитковая, при правильном вращении не прокручивается и постоянно погружается сдавливая грунты.
Вот краткий инструктаж о проделанной работы:
Для начала в стволе каждой сваи сверлится отверстие нужного диаметра (чтобы входил лом).
Садовый бур позволит задать винту нужную траекторию и быстрее выйти на самостоятельное закручивание (без давления сверху), да и дотянуться до рычага в самом начале закручивания можно будет без стремянки.
После подготовки отверстия и прохождения относительно простых ~2 метра наступает самый сложный процесс. С каждым оборотом вращать становится все труднее и труднее.По мере погружения, стало очень неудобно толкать рычаги, приходилось работать почти ползком. При разметке необходимо учесть тот факт, что на всю длину рычага не желательно расположение каких либо насаждений или возвышенностей.
Первые скорее всего будут все затоптаны, а второе добавит много нецензурной брани в процесс закручивания возле препятствия.
Данная работа была завершена за полтора дня, включая работы по сверлению отверстий в свае. Хотите больше ручных монтажей? Можете посмотреть в блоге здесь.
Приспособление для закручивания свай руками: отдаем в аренду бесплатно (фото) Вкручивание винтовых свай при помощи ручного инструмента. (фото, видео)
Как установить винтовые сваи своими руками
Содержание статьи
- 1 Применение
- 2 Преимущества и недостатки винтового основания
- 3 Как установить винтовые сваи своими руками
- 4 Как выровнять винтовые сваи
- 5 Бетонирование
- 6 Видео: забивка винтовых свай своими руками
Строительство всегда было и остается делом ответственным.
Винтовые сваи вкручиваются в землю, с помощью спецтехники, но мало кто знает, что это можно сделать своими руками. В статье подробно описано, как установить сваи вручную. Но прежде чем мы рассмотрим процесс монтажа, давайте подробнее познакомимся с этой современной технологией.
Заявка
Винтовые сваи применяются в качестве опор в сложных грунтовых условиях: неровности рельефа, заболоченный или мерзлый грунт. Изначально технологии пришли из военного ремесла, где нужно быстро строить и разбирать объекты специального назначения. Сейчас этот метод активно используется в гражданском строительстве.
Используется для строительства следующих сооружений:
- каркасно-модульные здания, малоэтажные здания;
- легкие постройки, заборы, рекламные щиты;
- опоры высоковольтных линий и трубопроводов;
- мосты, причалы.
Монтаж осуществляется с помощью гидравлического механизма или вручную. Сваи ввинчиваются в землю как саморезы. Если почва сильно промерзла, лидер хорошо становится. Их расчетная несущая способность зависит от правильности установки опор.
Преимущества и недостатки винтового основания
- возводится быстрее бетонного фундамента;
- применяют в заболоченных, неустойчивых и льдистых грунтах;
- готов к полной нагрузке после завинчивания;
- можно устанавливать в любое время года;
- не нужно выравнивать ландшафт;
- стоит меньше, чем бетонный фундамент.
недостатки
- ограниченный срок службы;
- нельзя применять на каменистой почве;
- Трудно сделать хорошую антикоррозийную защиту.
Как установить винтовые сваи своими руками
Это тяжелая работа, поэтому используют сваи малого диаметра, потому что их легче ввинтить.
Ручное ввинчивание опор делается в целях экономии или когда это невозможно сделать машинным способом. Ручной метод позволяет построить небольшие постройки, например, баню, беседку или забор. Для работы потребуются простые приспособления и несколько помощников.
Возможные препятствия
Ручная установка усложняется, если в земле много мусора или камней. Следите, чтобы в нем не было крупных предметов: гравия, железа, кирпичей и т. д. Мелкие осколки не мешают, а вот крупные камни приведут к отклонению оси опоры или искривлению лопастей.
Иногда в почве встречаются бетонные блоки или плиты, которые невозможно убрать без серьезной перекопки участка. Эта проблема может остановить весь процесс монтажа или внести существенные коррективы в планировку фундамента.
Попробуйте найти платформу, где нет зарослей в радиусе 20 м. Корневая система, особенно у крупных деревьев, хорошо развита. Даже гнилой пень, расположенный рядом, значительно усложнит завинчивание свай.
Для ручного завинчивания свай необходимо использовать длинные рычаги. Если рядом с планируемым строением находится здание, забор или столб, они будут препятствовать установке опор.
Подготовительные работы
- Монтаж винтовых опор начинается с поиска и осмотра строительной площадки. Внимательно исследуйте землю. От его состояния зависит выбор сваи определенного диаметра. В слишком сухую или глинистую почву опору большого размера ввинтить сложно.
- Подобрав подходящие стопки, посчитайте, сколько штук нужно для работы. От их количества зависит, какое будет расстояние между ними при монтаже.
- Чтобы винтовые сваи исправно служили многие десятилетия, проводят антикоррозийную обработку. Нанесите несколько слоев защитного покрытия.
Возможны несколько вариантов обработки:
- грунтовка по металлу – стандартное покрытие; битумная мастика
- – защищает поверхность сваи от контакта с влагой;
- холодное цинкование – цинк, взаимодействуя с металлической поверхностью сваи, создает слабый электрический ток, что предотвращает появление коррозии;
- холодное цинкование и битумная мастика – комбинированная обработка;
- холодное цинкование, битумная мастика и полимерная пленка – первые два слоя защиты покрыты термоусадочной пленкой, что обеспечивает максимальную защиту.
Инструменты для забивки винтовых свай
- Лопата – для выравнивания мест завинчивания.
- Магнитный уровень – поможет контролировать положение сваи.
- Бур – должен быть в диаметре меньше винтовых свай.
- Рулетка – необходима для выполнения измерений.
- Гидроуровень – используется для нанесения горизонтальных отметок.
- Лом и две трубы длиной 2 м – из них получатся рычаги.
- Молоток – нужен для забивания колышка.
- Болгарка – для резки свай.
- Тонкая веревка – для разметки фундамента.
- Нож, перчатки, карандаш.
Разметка фундамента
Нужна аккуратность и аккуратность в расчетах. Для работы вам понадобится веревка и колышки. Если фундамент имеет прямоугольную форму, сначала определяют точки угловых опор. Забейте колышки и соедините их веревкой. Постарайтесь сделать форму прямоугольника плоской. С каждой стороны определите равноудаленные точки для остальных свай.
После того, как все метки расставлены, можно переходить к установке опор.
Техника крепления винтовых свай
Сначала необходимо установить опоры по углам. Для этого просверливают направляющие отверстия. Глубина должна быть равна 1/3 длины сваи, а размер меньше диаметра сваи. Начиная процесс установки, старайтесь контролировать ровность вертикального положения опоры. Вам поможет магнитный уровень.
Сваи вкручиваются с помощью рычагов, в нашем случае это просто лом. Когда скрутка становится тугой, рычаги удлиняются дополнительными патрубками. Этот процесс следует проводить равномерно и по команде, чтобы не сместить опору.
Если свая перестает вращаться, значит, вы достигли слоя грунта, плотность которого достаточна, чтобы выдержать вес конструкции. В этом случае продолжать завинчивание не нужно. После установки угловых свай соедините их веревкой снизу и сверху. Это поможет точно выставить остальные опоры – по вертикали и по высоте.
Когда фундамент будет готов по периметру, поставьте метки внутри.
Для этого столбики параллельных сторон соединяются веревкой. В местах пересечения необходимо просверлить отверстия для установки свай для внутреннего фундамента.
Как выровнять винтовые сваи
Ручной метод не позволяет выполнить установку гладко. Даже если вкручивать плавно и медленно, опора будет постепенно уходить в сторону. Поэтому периодически необходимо проверять степень отклонения магнитным уровнем. Если смещение значительное, то переведите сваю в ровное состояние и сделайте несколько оборотов.
На смещение влияют камни, хранящиеся в земле. В этом случае сложно выровнять опоры. Решить ее можно двумя способами: во-первых, раскатать сваю глубже камня и разрыхлить ее, чтобы можно было поставить ровно, и сделать несколько оборотов. Во-вторых, вытащите опору, с помощью бура пройдите сложный участок грунта, а затем продолжите установку.
Обрезка
Не все сваи можно вкрутить до нужного уровня. Поэтому болгарку укорачивают, выравнивая высоту.
Рекомендуется вырезать ниже отверстия для вставки рычага. Наносить метки удобно с помощью гидравлического уровня — длинного тонкого шланга, наполненного водой и работающего по принципу сообщающихся сосудов.
Бетонирование
Винтовые сваи после подрезки заливают смесью бетона и песка. Раствор не должен быть слишком густым или жидким. Эта процедура делает опоры более прочными и устойчивыми к нагрузкам. Некоторые строители добавляют к трубе армирование, чтобы добавить дополнительную жесткость.
Бетонзащищает внутреннюю поверхность от проникновения кислорода и влаги и продлевает срок службы фундамента. Если установка свай происходит в холодное время года, в раствор добавляют зимние добавки. Они сделают бетон устойчивым к низким температурам.
Когда раствор высохнет, трубу герметизируют наконечниками для последующей обвязки. Сварные швы обработаны антикоррозийным средством.
Винтовые сваи – практичная технология для возведения любых сооружений.
Недорогая стоимость и быстрая скорость монтажа сделали этот тип фундамента популярным. Технология винтовых свай теперь доступна каждому. Его можно нанести самостоятельно или воспользоваться услугами строительных компаний.
Видео: забивка винтовых свай своими руками
