Большинство автолюбителей предпочитают откатные ворота классической модели благодаря ряду преимуществ:

• Удобство использования на практике, особенно, при автоматизации конструкции.
• Небольшие финансовые вложения.
• Устойчивость конструкции (традиционные ворота легко может повредить сильный ветер).

Несмотря на большое количество очевидных достоинств, недостатки у подобных строений всё же имеются:

• При проведении строительных работ необходимо приобретать специальную фурнитуру.
• Понадобится тщательный и детальный расчёт размеров отката, налаженность действий при монтаже крепежей и деталей.
• Для обустройства раздвижных ворот на роликах своими руками понадобится достаточно много свободного места.

Для создания качественной конструкции необходимо залить прочный фундамент с предварительной оценкой подлежащего грунта.

Устройство конструкции. Основные элементы

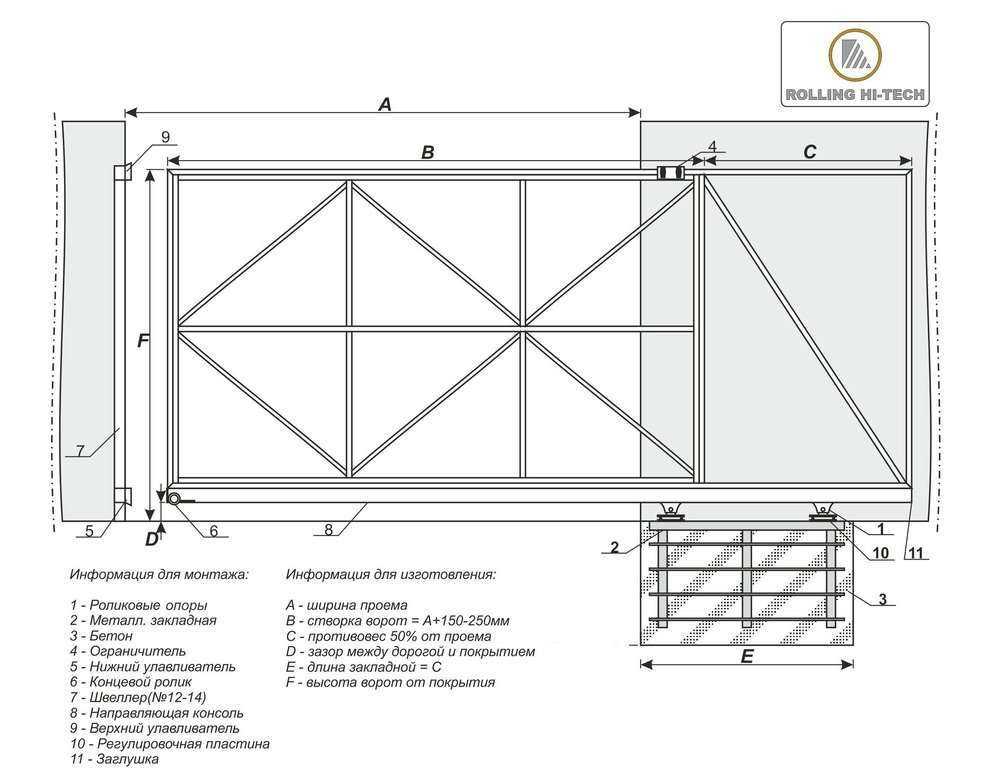

Для тех, кто интересуется чертежами откатных ворот и установкой конструкции своими руками, ниже приведена схема с нижним расположением консоли.

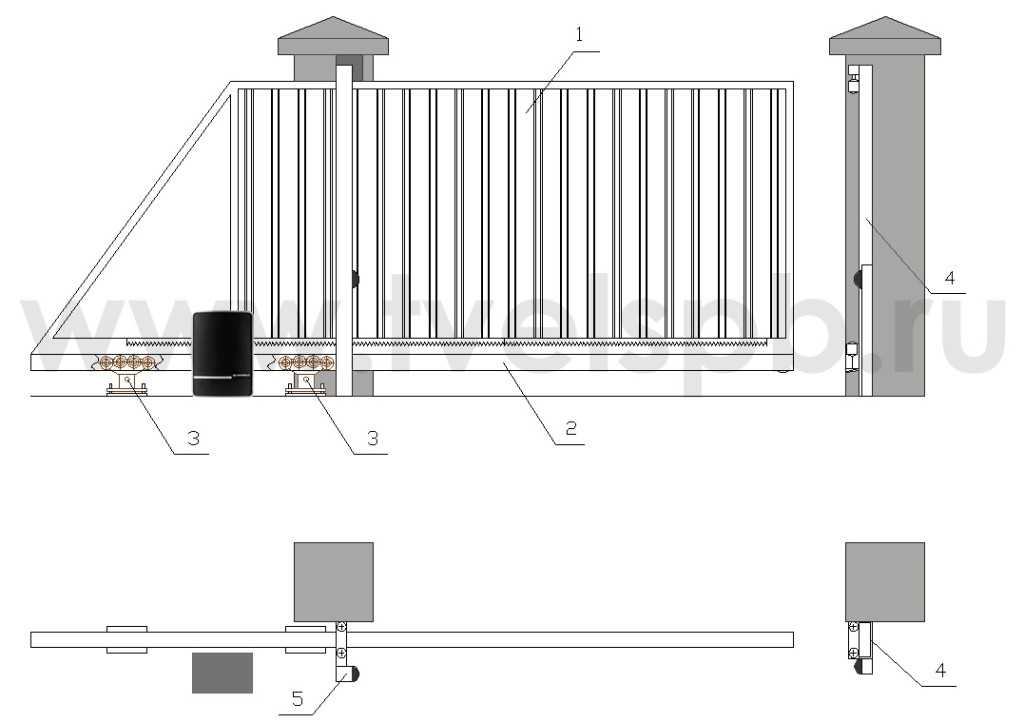

Полотно крепится к металлической раме (1) из профильной трубы. К ней же приварена направляющая балка (2) со специальным профилем, внутри которого располагаются роликовые каретки (3). При этом балка передвигается вместе с полотном вправо-влево по кареткам, закрывая и открывая ворота. Основную нагрузку берут на себя балка и роликовая система, особенно при закрытии и полном открытии створки. С целью снижения нагрузки при полном закрытии предусмотрен концевой разгрузочный ролик (4), который входит и упирается в нижний улавливатель (5). С другой части ворот створку при полном открытии фиксирует съемный ролик с ограничителем уловителем, но на этом рисунке он не представлен.

Просматривая видео на тему, как сделать откатные ворота своими руками, можно увидеть, как умельцы решают проблему боковых укачиваний. Чтобы лишить ворота данной динамики устанавливается направляющая с роликами (7) и верхний уловитель (6), который снижает парусность ворот при закрытом состоянии. Несущая балка оснащена заглушками (8), защищающими ее от попадания внутрь инородных предметов и грязи. Для монтажа всей конструкции предусмотрены три силовых элемента: опорный (9) и ответный (10) столбы, а также фундамент (11). Если на территории имеются довольно прочные колонны (из кирпича, бетона или металла), то они могут быть задействованы в качестве воротных опор. Если такие отсутствуют, то возводить их придется отдельно из профильной металлической трубы. Основание для откатных ворот лубом случае придется обустраивать отдельно.

Консольная конструкция легко оснащается автоматикой. Электропривод обычно устанавливают между роликовых кареток (тележек). Для приведения створки в движение, сбоку крепят зубчатую рейку. Привод комплектуют блоком управления и прочими устройствами, отвечающими за безопасность.

Как высчитать оптимальную ширину проема?

При составлении проекта по установке откатных ворот своими руками необходимо ответить на самый главный вопрос: как высчитать ширину проема? В данном контексте под шириной ворот будет подразумеваться ширина створки, т.е. свободное пространство между силовыми элементами при полностью открытых воротах. Чтобы ответить на этот вопрос нужно выяснить пару моментов.

1. Какие автомобили будут въезжать через эти ворота?
2. Под каким углом будет въезжать транспорт (особенно грузовой)?

Исходя из практики, откатные ворота должны иметь такую ширину, чтобы при их пересечении, между опорными столбами и зеркалами с каждой стороны сохранялся зазор не менее 30-50 см.

Угол въезда грузовых машин составляет 45 градусов по отношению к линии ворот. Т.е. для того, чтобы на участок проехал КамАЗ шириной 2,9 метра под углом 45 градусов без учета зазора, то получается, что ширина проема должна составлять 4,1 метра. Однако равняться на эти данные нельзя. Во-первых, потому что не учитывался зазор, а, во-вторых, случается, что проезжающая через ворота машина может по той или иной причине качнуться или соскользнуть в сторону из-за наледи и т.д. Учитывая все это, специалисты рекомендуют изготавливать самодельные откатные ворота с шириной проема не менее 4,5 метра (в идеале 5 метров).

Все вышеописанное касалось ширины проема конструкции. Если говорить о ширине створки, то она должна быть на 20 см больше. Если пренебречь данным условием, то при закрытых воротах будет видна щель. В случае, когда готовое полотно одинаковой ширины с проемом, можно попробовать исправить ситуацию, сместив воротные столбы чуть ближе друг к другу, чем планировалось изначально. Ширина проема уменьшится на 15-20 см, зато не появится щель.

Откатные ворота своими руками – сборка и сварка каркаса

Размеры ворот на проем 4 метра: 6000х2000 мм.

Для изготовления несущей рамы потребуется:

• Направляющая консоль 70х60х3,5 мм или 86х94х5 мм (размеры консоли зависят от общего веса, ширины перекрываемой проезжей части, высоты полотна).
• Профильная труба для изготовления внешней рамы, 60х40х2мм,
• Профиль для сборки обрешетки 20х20х1,5 мм.

Важно! Консоль следует приваривать уже к готовому каркасу.

Монтаж раздвижных ворот

После застывания фундамента можно переходить к монтажу каркаса сдвижных ворот.

Определение границ положения, сборка роликовых опор

Чтобы начать собирать роликовые опоры (каретки), отмечаем точки их крепежа:

1. От наружной части стойки забора, которая выступает ограничителем проезда, отступаем 15 см и опускаем перпендикуляр по закрепленной ранее веревке до пересечения с закладной. Это точка для монтажа первой каретки.
2. Берем общую длину откатных створок. Отнимаем от нее 100 мм. Полученный результат прокладываем от края стойки забора через весь проезд. Опускаем перпендикуляр до пересечения с закладной. Здесь ставим отметку для монтажа второй каретки.

Рекомендуется в качестве вспомогательного элемента использовать регулировочные пластины. Это позволит без вреда для всего механизма исправить возможные погрешности в расчетах.

В соответствии с полученной разметкой, крепим пластины, сваривая аккуратно методом прихвата. Сверху ставим каретки.

Полотно ворот ставим на ролики. Таким образом проверяем, верны ли  расчеты.

При отсутствии ошибок далее мы должны:

1. Снять полотно с кареток.
2. Аккуратно открепить каретки от пластин.
3. Надежно приварить регулировочные пластины к закладной.
4. Установить и зафиксировать роликовый механизм.
5. Закатить на них обратно полотно створок.
6. Попробовать закрыть ворота.
7. Проверить уровнем горизонталь.

Если у вас нет навыков работы со сварочным аппаратом, стоит обратиться к специалистам.

Регулировка положения роликовых опор

Проводится как по вертикали, так и по горизонтали.

Чтобы правильно отрегулировать пластины, чуть откручиваем верхние гайки роликовых опор, откатываем полотно от крайнего закрытого к крайнему открытому положению. Это делается, чтобы каретки заняли нужное место внутри консоли. Теперь необходимо затянуть гайки.

Если после регулировки створка станет хуже двигаться, то крепеж следует ослабить.

Фиксация накатного (концевого) ролика и заглушки несущего профиля

Накатный ролик размещаем внутри направляющего профиля с другой стороны от роликовых опор. Затягиваем болты. Для надежности фиксации между крышкой концевого ролика и консоли проводим точечную сварку.

Заглушка производится из резины. Перед крепежом прогреваем ее строительным феном. После чего вставляем внутрь консоли сбоку роликовых кареток.

Крепеж верхнего направляющего ограничителя (кронштейна)

Делаем крепеж роликов послабее. Монтируем ограничитель вверху столба ограждения так, чтобы была захвачена верхняя кромка створки. Выставляем ворота по вертикали.

Обшивка полотном

Для дачного ограждения в качестве материала рамки берут профтрубу размерами 60*40*2 мм, для обрешетки хватит трубы 20*20*1,5 мм.

Все элементы рамки привариваем между собой. Направляющий профиль привариваем к уже готовой рамке в последнюю очередь.

Если вы хотите выполнить обшивку ворот быстро и дешево, то берите профлисты. Их можно заказать уже нарезанными по индивидуальным замерам или купить стандартными и разрезать самостоятельно.

Красивые конструкции получаются с применением:

• художественной ковки;
• металлической филенки;
• натурального дерева;
• сэндвич-панелей.

Отделка тяжелыми материалами потребует покупки усиленного комплекта фурнитуры весом от 700 кг, направляющей консоли 86*94*5 мм.

Для обшивки профнастилом хватит стандартного набора.

Монтаж материала проводится в такой последовательности:

1. Первый лист вкладываем внутрь сваренной рамки. Фиксируем к обрешетке саморезами.
2. Второй прикладываем внахлест к предыдущему на одну волну.
3. Процедуру повторяем до полного заполнения рамки.
4. Как альтернативу саморезам применяем клепку.

При обшивке металлической филенкой материал клепается или приваривается к обрешетке.

Монтаж верхнего и нижнего улавливателей

Основная функция нижнего ‒ снять часть нагрузки с роликовых опор при закрытых откатных воротах. Крепеж выполняем, когда ворота закрыты.

Для этого:

1. Створку закрываем.
2. Нижний улавливатель ставим вплотную под концевой ролик.
3. Делаем отметку для монтажа.
4. В этом месте фиксируем нижний улавливатель.
5. Проводим регулировку, если нужно.

Верхний улавливатель предотвращает ворота от раскачивания в закрытом положении. Внешнюю раму крепим скобами. Улавливатель выставляем в одной плоскости с нижним.

Порядок монтажа:

1. Ворота закрываем.
2. От нижнего улавливателя проводим параллель до пересечения верха рамы.
3. Ставим отметку.
4. Крепим верхний улавливатель.

Регулируем фиксаторы при необходимости.

Установка автоматики (для отдельных типов ворот)

В комплекте с электроприводом поставляется 4 метровых отрезка зубчатой рейки. Эта деталь обеспечивает беспрепятственное движение створки. Рейка монтируется вдоль всего направляющего профиля. Подходит всем изделиям любого производителя.

Важно учесть, что если вам потребуется больше четырех метров рейки, их придется покупать отдельно.

Установка кирпичных столбов

1. Первый этап строительных работ заключается в подготовке проёма для откатных ворот.
2. Выбранный проём ограничивают двумя кирпичными столбами.
3. В каждый стол оборудуют по 3 закладных, которые должны быть обращены в сторону двора.
4. Именно на закладные в последствии будут крепиться нашельники.
5. В качестве крепежа для закладных можно использовать трубу из стали.

В процессе строительства столбов особое внимание уделяют их прочности, ведь от данного критерия зависит устойчивость ворот и роликов.

Кроме того, каждый столб устанавливают на фундамент, глубина залегания которого должна располагаться ниже уровня промерзания грунта.

Заливка фундамента для конструкции

Данному этапу самостоятельной работы следует уделить максимально пристальное внимание, ведь от качества выполнения будет зависеть срок эксплуатации конструкции, удобство повседневного использования.

Весь процесс можно разделить на несколько этапов:

• Подготовка грунта.
• Сборка каркаса из армированного железа.
• Сборка закладных и установка каркаса в грунте.

Завершают монтаж заливкой конструкции цементным раствором.

Пошаговая инструкция по подготовке фундамента для откатных ворот своими руками:

1. После предварительной разметки (расчет проема отката) необходимо выкопать траншею, ширина которой составляет примерно 0,4 метра.
2. Глубина подготовленного котлована представляет более вариабельную величину, и зависит от предполагаемой нагрузки.
3. Например, вес воротной створки 800-1000 кг предполагает глубину до 0,4 метров.
4. Рекомендуемые строительные нормы можно узнать в нормативно-правовой базе для строений и конструкций.
5. На дно траншеи и опалубки укладывают геотекстиль, а оставшиеся стыки соединяют при помощи металлических скоб.
6. Следующим этапом варят каркас из арматуры. При желании можно предварительно ознакомиться со схемами и чертежами каркаса откатных ворот, выполненных своими руками.
7. На схемах заметно, что опоры представляют собой три прямоугольных основы из армированного железа с вертикальными и поперечными балками. На практике важно оценивать сечение арматуры, которая должна выдерживать нагрузку бетонного слоя.
8. Далее монтируют анкера, а саму конструкцию опускают в подготовленную траншею.

Последний этап подготовки основания – это заливка бетонного раствора. По периметру траншеи размещают опалубку, готовят цементную смесь. Армированный каркас фиксируют в строго вертикальном положении, а затем постепенно заливают раствор бетона.

Важно создать качественное уплотнение бетона, чтобы конструкция обладала должной прочностью, и со временем не появлялись трещины на поверхности.

В последнюю очередь бетонируют рельс, по которому будет передвигаться подвижной ролик на воротах. Крепление данной детали в цементе обеспечивает устойчивость и длительный срок службы конструкции.

Монтаж подвижных ворот

Опалубку с фундамента снимают после полного застывания. В среднем, работу можно продолжать после 5-7 дней. Дальнейшая задача мастера заключается в монтаже и сборке самих ворот.

Инструкция, как сделать откатные ворота своими руками:

1. На первом этапе самостоятельной работы следует подготовить каркас (раму). В качестве наиболее оптимального материала используется металлический профиль или профильная труба. Данный материал доступен по низкой стоимости, обладает достаточной прочностью, с ним легко работать в домашних условиях.
2. Рама представляет собой конструкцию из двух остовов. Наружный каркас выполняет роль опоры, второй остов предназначен для последующей обшивки ворот. На видео монтажа откатных ворот своими руками видно, как необходимо соединять две рамы между собой.
3. Все детали (после резки и обработки антикоррозийным составом) раскладывают на ровной площадке в виде будущей конструкции. Затем, последовательно привариваются все детали в соответствии с подготовленной схемой сборки.
4. Используя струбцины для надежной фиксации, приваривают по нижней поверхности ворот направляющую деталь.

Завершают работу креплением отделочного материала. Его состав, внешний вид, толщина полностью зависит от пожеланий будущего владельца.

Устройство ворот: подготовительный этап

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

• из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
• из стальной профильной трубы сечением не менее 600х400 мм

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба,  центральная – посередине между ними.

Расчистка и разметка территории

Характер действий зависит от имеющегося в зоне предполагаемой установки ворот покрытия. Если вокруг открытый почвенный слой, то снимают верхушку с растительностью. От других вариантов покрытий придется избавиться, обнажив дерн.

Для удобства последующих работ нужна разметка в месте установки будущих откатных ворот. Используют арматуру и электроды. Элементы прокладывают по периметру прямоугольника.

Арматуру углубляют, оставляя на поверхности не более 20 см. Между осями накладывают леску. При необходимости дополнительно выполняют временные направляющие.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

   Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
   Монтаж зубчатой рейки
4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

• общий вес ворот;
• ширину проезжей части;
• высоту створок.

В стандартную комплектацию входят:

• две роликовые опоры;
• направляющий профиль;
• верхний ограничитель;
• накатной ролик;
• заглушка;
• верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.

Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами  60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Выбирая роликовые опоры, учитывайте частоту использования ворот. Для дома хватит полимерных изделий. Если же у вас несколько автомобилей или забор установлен на производстве, то лучше взять более усиленные варианты из металлополимера или металла.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от асссортимента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

• рельсовыми;
• подвесными;
• консольными.

рельсовые

консольные

подвесные

Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

• отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
• большая парусность;
• механизм непросто взломать;
• простота чертежа и возведения;
• легко изготавливаются самостоятельно;
• подвесные ворота.

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

• При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
• Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
• Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилась рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Проектирование чертежа

Схема или чертеж раздвижных ворот делается после осуществления всех замеров. Чертеж со всеми расчетами заказывается в специализированных фирмах. Можно найти готовые эскизы в интернете, сделать их самостоятельно или воспользоваться приведенными ниже. Для конструкций с пролетом 4 метра можно выбрать один из двух представленных чертежей.

В первом случае силовая рама больше проема на 10%, что увеличивает расход облицовочного материала. Стоимость всей конструкции при этом не сильно возрастает, тем не менее, целесообразности в таком увеличении трат чаще всего нет. Поэтому рассмотрим второй чертеж, все расчеты будем производить исходя из него.

На чертеже должны быть точно обозначены все размеры, места сварки и креплений. Крепление зубчатой рейки возможно как к несущей балке, так и к нижнему профилю рамы.

Для легких ворот обшиваемых профилем шириной 4 метра и высотой 2 метра понадобятся:

• Несущая балка, представляющая собой рельс, верхняя часть которого сплошная, а в нижней части имеется продольный вырез. Лучше выбирать конструкцию из холоднокатаной стали. Балка устанавливается на консольные блоки и перемещается на несущих роликах. Размер рельса в данном случае 60х70 мм, необходимая длина 6 метров.

• Для силовой рамы нужен профиль прямоугольного сечения 60х40 мм и толщиной металла 2 мм отрезками:

1. 1 отрезок длиной 4 метра;
2. 1 отрезок – 6 метров;
3. 2 отрезка – примерно по 2 метра;
4. 1 отрезок – около 2,8 метра.

Итого понадобится почти 17 метров такого профиля.

• Для каркаса подойдет профиль прямоугольного сечения 20х20 мм или 30х20 мм с толщиной металла 2 мм. В общей сложности нужно около 24 метров профиля.

• Для закладной потребуется швеллер шириной 20-40 см и длиной, равной ½ проема ворот: данном случае – 2 метра. Толщина металла должна быть не меньше 3 мм. На швеллер будут устанавливаться, крепиться сваркой консольные блоки, механизм электропривода.

• Для каркаса фундамента необходимо не менее 15-20 метров арматуры сечением 12-16 мм.

Толщина и размеры каждой части чертежа напрямую зависят от материала, который будет использоваться для обшивки створки.

Если облицовка производится профилированным листом или поликарбонатом, достаточно комплектующих, указанных выше.

Если же планируется обшивка стальными листами или ковка, то понадобятся более прочные элементы. После подготовки чертежа и вычисления точных размеров всех его составляющих можно переходить к закупке материалов и изготовлению ворот.

Окончательная установка ворот

Завершающий этап сборки – это крепление ворот после обшивки.

Пошаговая инструкция по установке откатных ворот своими руками:

1. Две каретки располагают на максимальном расстоянии друг от друга, но в пределах длины хвостовика.
2. В направляющую деталь (на раме) устанавливают подвижные ролики.
3. Раму устанавливают на каретки, выравнивают, а далее каретки приваривают непосредственно к швеллеру, залитому в бетонном основании.
4. Сварочные работы проводят последовательно, чтобы в случае обнаружения дефекта провести коррекцию монтажа.
5. Следующим этапом приваривают поддерживающие ролики к профильной трубе на кирпичных столбах.

При необходимости производят удаление сварочных грубых швов, коррекцию и устранение дефектов, неровностей.

Декор

Кованые откатные ворота считаются прочными, долговечными и красивыми. Они прекрасно сочетаются с кирпичными или с каменными заборами и опорами, а также с деревянными вставками.

При этом они могут быть как открытого, так и закрытого типа. Металлические узоры заметно украшают лицевую сторону забора. Они могут быть изготовлены по специальным эскизам, тем самым подчеркивая индивидуальность и вкусы хозяина. Но в то же время дорогие ворота могут привлечь злоумышленников, поскольку недвусмысленно намекают на финансовое положение владельца недвижимости.

В целях удешевления изделия кованые ворота могут быть изготовлены по типовому чертежу. Здесь зачастую применяется технология прямого проката. Каких-либо украшений и вензелей не предусмотрено, только классическое оформление.

Поскольку ворота устанавливаются на улице, очень важно, чтобы на этапе производства они были обработаны. Для этого применяется холодное оцинкование. Сварные швы зачищаются, обрабатываются грунтовкой и красятся. В качестве лакокрасочного покрытия используется спецэмаль любого цвета.

Любители деревянных конструкций закрепляют на металлический каркас обработанную древесину. С точки зрения утяжеления конструкции это не совсем оправдано, поскольку может сильно повлиять на опорные столбы и на другие элементы.

Меньше весят листы профнастила и евроштакетник. Они крепятся к металлической раме при помощи специальных метизов и шуруповерта. Допустимо использование заклепочника. Заклепки прижимают металлические листы с большей эффективностью, чем саморезы. Саморезы можно скрутить, а заклепки демонтировать проблематично.

Большое распространение на Западе имеют сэндвич-панели. Они отличаются небольшим весом, легкостью монтажа и доступной ценой. В магазинах встречаются изделия коричневого или белого цвета.

Не стоит забывать и об аэрографии. Рисунок делает профессиональный художник при помощи спецоборудования. Стоимость его работ, конечно, зависит от сложности рисунка.

В целях экономии можно приклеить специальные типографские картины. Объемные 3D наклейки выделяют и, в то же время, маскируют ворота.

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т. д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

Откатные ворота из нержавеющей стали

Источники

• https://gidpodelok.ru/otkatnye-vorota-svoimi-rukami/
• https://gruppa-masterov.ru/stati/otkatnye-vorota-svoimi-rukami.html
• https://montazh-zaborov.ru/otkatnye-vorota/
• https://krrot.net/otkatnue-vorota-svoimi-rykami-chertegu/
• https://svoimirykami.guru/otkatnye-vorota-na-dache-svoimi-rukami/
• https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
• https://stroychik.ru/zabor/otkatnye-vorota-svoimi-rukami
• https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
• https://ZonaZabora.ru/vorota/otkatnye/
• https://kak-sdelano.ru/zabor/otkatnyie-vorota-svoimi-rukami
• https://stroy-podskazka.ru/vorota/otkatnye/delaem-svoimi-rukami/
• https://dekoriko.ru/vorota/otkatnye/svoimi-rukami/
• https://idoom.ru/dacha-i-sad/vorota-otkatnye-svoimi-rykami-57-foto-vidy-osobennosti-ystroistva-i-montaja. html

Откатные ворота своими руками: пошаговое руководство и схемы

Опубликовано: 02 февраля 2018

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.

Откатные ворота – это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.





Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.

Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.



Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:



Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1.

за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками

Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

1. ширина проема
2. предполагаемая высота установленной конструкции – от уровня готового дорожного покрытия
3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, “прячется” за забором. Общая высота ворот – это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность – калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная – это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания – фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см. (если получится сделать уже – на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать “перекоса сдвижных ворот” глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот – это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием – тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.



Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот.

Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода.

Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки – гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 – 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации – система МАКС – способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город – мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части – тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

• труба профильная сечением 60*40 (можно также использовать трубу 60*30) – 3 трубы стандартной длины 6 м.
• труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) – 5 труб стандартной длины 6 м.

Правильная конструкция створки – основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО



Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

№	УГЛЫ		ПРОФИЛЬ	ДЛИНА	КОЛ-ВО
1	90˚/90˚		МИКРО 6 / ЭКО 6	6 000 мм.	1 шт.
2	90˚/45˚		60х40	6 000 мм.	1 шт.
3	45˚/45˚		60х40	4 480 мм.	1 шт.
4	90˚/45˚		60х40	1 804 мм.	1 шт.
5	45˚/45˚		60х40	1 844 мм.	1 шт.
6	40˚/50˚		60х40	2 359 мм.	1 шт.
7	45˚/45˚		40х20	4 399 мм.	2 шт.
8	45˚/45˚		40х20	1 763 мм.	2 шт.
9	90˚/90˚		20х20	1 683 мм.	5 шт.
10	90˚/90˚		20х20	703 мм.	6 шт.
11	50˚/40˚		20х20	1 089 мм.	6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу – это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.

  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении “открыто” створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

• снимаем ворота с роликовых кареток
• откручиваем роликовые каретки с подставок
• по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
• закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
• со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления



• на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

• Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



• Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная – она крепится на сварку к раме – и нейлоновая со стальным сердечником – ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Откатные ворота своими руками- комплектующие для откатных ворот, полная технология которая описывает как сделать откатные ворота своими руками, а такж

   Откатные (раздвижные) ворота имеют обширное и многофункциональное применение во многих областях строительства и эксплуатации жилых и производственных помещений. Терминология ворот консольного типа имеет ряд названий – откатные ворота,  сдвижные ворота и консольные откатные ворота. Данная статья предназначена для тех, кто желает сделать откатные ворота своими руками, и компания “Стальная крепость”  поможет вам дельными советами и рекомендациями по установке и эксплуатации. Здесь вы имеете возможность получить общие рекомендации по подготовке проема ворот, прилагается схема чертежей фундамента,  а также чертежи стандартных ворот и общая схема таких конструкций.

Устройство ворот

Схема откатных ворот:
1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

   Две несущие роликовые опоры прикреплены к фундаменту ворот.  Направляющая балка прочно приварена к нижнему краю существующего полотна откатных ворот. Для обеспечения перемещения створки и основной нагрузки ворот используют специальные опоры. Монтаж опоры производится на подставки, или с применением закладных болтов. В несущие стандартные роликовые опоры устанавливаются сами ворота. Расположение роликов происходит внутри самой несущей балки. Такая конструкция  позволяет с уверенностью сказать, что ворота будут легко открываться, и в зимнее время года обеспечит надежную работу всей конструкции.

Условия монтажа откатных ворот

   Главным условием является жесткость створчатой системы, которая должна выдерживать ветровые и весовые нагрузки, тем самым полотно не должно ни под каким условием изгибаться, даже под действием собственного веса. Приварка направляющей производится к жесткой створке.

   Компания “Стальная крепость” за многие годы работы  разработала оптимальные варианты чертежей, которые с нашей точки зрения являются экономически выгодными и оптимальными по техническим характеристикам. Для монтажа откатных ворот используют внешнюю раму, в основе которой лежит профильная труба 60×40×2 мм и трубная обрешетка с параметрами 20×20×1,5мм. Прилагаемый ниже чертеж для рамы, шириной 4 метра.



К готовой системе конструкционной рамы сдвижных ворот приваривается  специальная направляющая (на чертеже представлена типовая направляющая от компании “Стальная крепость”)

Готовая  конструкционная рама ворот с направляющей, загрунтованная и окрашенная.

Выбор комплектующих для монтажа откатных ворот.

   Подбор комплектующих осуществляется с учетом требований по весу, высоты полотна и ширины перекрываемых проемов самих ворот. Соответственно, главным элементом монтажа считается использование в конструкции направляющей, которая определяет долговечность и практичность при эксплуатации. В данном случае  мы рекомендуем использовать направляющие от компании “Стальная крепость”

   Наши клиенты  смогут самостоятельно рассчитать и подобрать комплектующие для откатных ворот от компании “Стальная крепость” , воспользовавшись специальной программой, которая автоматически рассчитает необходимые параметры конструкции. Для этого вам потребуется задать приблизительную массу полотна ворот и ширину проема, в результате вы получите необходимый чертеж откатных ворот. Внимание! Программа рассчитывает минимально допустимую длину консольной части.

Как изготовить и установить откатные ворота своими руками?

   Для того чтобы сделать качественный монтаж откатных ворот самостоятельно  и изготовить  их своими силами, необходимо знать некоторые моменты. Полотно системы ворот производит движение вдоль забора со стороны предполагаемого участка дома или коттеджа. Следовательно, вам необходимо предусмотреть будущее место, где будет производиться «откатывание»  полотна  ворот.

   На нашей схеме представлен вариант отката с правой стороны, поэтому движение ворот происходит изнутри, тем самым, вы должны обеспечить безопасность, а также не создавать иных помех для других конструкций вашего участка. Следовательно, расстояние, с которого будет планироваться откат ворот, должно быть чуть  больше ширины проема ворот, примерно, на размер консольной части (эта та самая часть, которая не закроет существующий проем и послужит противовесом конструкции). Длина консольной части равнозначна половины ширины проема. Значит, участок,  который необходим для движения ворот должен в длину составлять не менее, чем ширина проема умноженная на 1,5 а в ширину, следовательно, будет достаточно и  400 мм. Таким образом, если проем выдерживает требования, то Вы сможете установить нужные откатные ворота.

Монтаж откатных ворот своими руками.

1. Закладка фундамента:

   А) разметка ямы и выемка грунта

   Б) изготовление и установка закладного элемента

   В) заливка ямы бетоном

2. Если  откатные ворота будут автоматизированы, необходимо сделать требуемую разводку электрокабелей

3. Установка ворот и ответного столба

4. Установка автоматики для откатных ворот

   Перед установкой электропривода необходимо заложить кабели.Схема электропроводки показана ниже.



Пошаговое бетонирование основания для монтажа откатных ворот

Шаг 1. Разметка ямы под ФУНДАМЕНТ для

откатных ворот

Начиная с внешнего края проема, в стороне от откатных ворот отложите нужное  расстояние, равное одной второй (половине) ширины проезда (это  будет размер бетонного основания в длину). Вглубь территории отступите на 500 мм по всей длине отрезка (это и будет периметр ямы, который необходим для изготовления нашего фундамента ворот).



   Если  будущие столбы забора не будут использованы в качестве основных опорных столбов для откатных ворот,  необходимо с  противоположной стороны нашего проема, напротив ямы под бетонное основание,  произвести разметку ямы под ответный столб.

   Конструкция ямы должна быть такой, чтобы будущий столб мог бы без проблем примыкать к линии забора изнутри,  тем самым, не заужая проем конструкции. В случае автоматизации сдвижных ворот  требуется предусмотреть действующую возможность прокладки электрокабеля (провода) под проезжей частью между столбами. В данной ситуации подойдет пластиковая труба диаметром 25 мм(не менее).

Шаг 2. Выемка грунта

   Требуемый грунт вынимаем на глубину,  которая превышает глубину промерзания  не менее 200 мм. Для Подмосковья и центральных регионов глубина промерзания около 1,5 м, соответственно глубина ямы под фундамент должна  быть не менее 1,7 метра.



Шаг 3. Изготовление закладного элемента

   Для проведения данной работы необходим швеллер 16, длина которого равна длине  вашей ямы под  существующее бетонное основание, и арматура диаметром 12мм для связки  арматурной решетки. К заготовке швеллера привариваем отрезок арматуры, либо уголка  в длину, приблизительно около 1500 мм (см. рисунок).

После  необходимо приварить поперечные конструкции из этой же арматуры

Шаг 4. Установка закладного элемента в готовую яму

   Готовую конструкцию опустить в яму арматурой вниз и  зафиксировать так, чтобы боковая поверхность вашего  швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно  по линии движения ворот.

   Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок   сделать минимальный зазор под откатными  воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот  должно составить в пределах  100-110 мм.

   Нужно помнить, что возможность увеличить  необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).

Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.

   Для наших клиентов  мы хотим заострить внимание на  то, что когда ваши столбы забора невозможно использовать в целях  опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется  так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках  в период открывания и закрывания всей системы.

   Если у вас слабые конструкционные столбы, или  чересчур  широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально  на 50 мм больше высоты от фундамента основания до верхней кромки  откатных ворот.

   Таким образом, готовые столбы устанавливаем в яму  и  связываем с закладными элементами, как указано на нашем рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.



Шаг 5. Заливка ямы бетоном.

   После установки закладного элемента  требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом,  уровень бетона должен быть не выше поверхности закладного элемента. После этого  понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.



Установка ворот

Шаг 1. Определение и обозначение лини движения ворот.

   Натягиваем шнур вдоль всей линии проема, тем самым мы фиксируем будущую линию движения откатных ворот. При этом  следует учесть, что  расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить  на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.

Шаг 2. Подготовка роликовых тележек к монтажу.

Зафиксируйте требуемые регулировочные  основные площадки на системной платформе роликовых опор, так  как это указано на рисунке.



Шаг 3. Определение границ положения роликовых опор.

   Примерно на 150 мм отступите от края проема по плоскости закладного элемента  и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры.  Рассмотрим крайнее положение второй роликовой опоры.  Определение роликовой опоры происходит следующим образом:  сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и  будет касательной линией внешнего края второй роликовой опоры.



Шаг 4. Сборка ворот

   Заранее подготовленные роликовые тележки  монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются раздвижные ворота вертикально, причем  роликовыми опорами на закладной элемент. После этого, необходимо установить  поочередно первую и вторую опоры   так, чтобы они  подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.



Шаг 5. Монтаж откатных ворот. Регулировка горизонтального положения щита и положения роликовых опор

   При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо  выкатить ворота в проем до конца.  Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.

Схема монтажа откатных ворот:

• снять полотно откатных ворот с роликовых опор
• снять роликовые опоры с регулировочных площадок
• сварка  по контуру регулировочных площадок, при привариваются они   к закладному элементу
• крепление роликовых опор на регулировочные площадки
• задвижка полотна откатных ворот на роликовые опоры
• установка ворот в закрытом положении
• установка уровня на плоскость несущего профиля.   При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем  регулировочные площадки (поднимаем или опускаем, друг относительно друга,  а также роликовые тележки на шпильках регулировочных площадок).

Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.



Шаг 6. Регулировка положения роликовых опор внутри несущего профиля

   На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и  производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры  могли занять  правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо  нежелательных конструкционных изменений в качестве покачивания ворот.  Но, если  вдруг, после полной  протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то  обязательно ослабьте крепеж и устраните возможные перегибы  роликовых опор на крепеже тележки и конструкции.
Примечание. Особое внимание необходимо  обратить на существующую  плоскость, поперечную движению ворот.



Шаг 7. Установка концевого ролика и заглушки несущего профиля

   Вставляем концевой ролик внутри несущего профиля с той  стороны, где находится  передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим  точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы  при  последующем ручном методе использования откатных автоматических ворот  концевой ролик  являлся концевым упором. Но,  учитывая возможную инерцию полотна ворот,  ваше болтовое соединение не сможет  удержать концевой ролик на нужном месте.
Тыльную сторону откатных  ворот нужно установить на место и приварить заглушку несущего профиля.   Поставка заглушки осуществляется в комплекте с воротами.
Установка заглушки необходимо для того, чтобы в зимний период  в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий  момент закрытия, укатанный роликами снег и лед,  приведет к заклиниванию ворот.



Шаг 8. Установка верхнего направляющего кронштейна

   На крепеже ролика кронштейна ослабеваем систему.  Затем, крепеж устанавливаем  над полотном откатных ворот таким образом, чтобы ролики  имели возможность обхвата  верхней кромки полотна, а  та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
Следовательно, мы прижимаем наш кронштейн к опорному столбу и  закрепляем прочно.  При помощи  обычного уровня устанавливаем полотно ворот в  обычное вертикальное положение  и  фиксируем его роликами направляющего кронштейна.



Шаг 9. Обшивка полотна ворот

   Откатные (раздвижные) ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж  листов. При этом лист профнастила вкладываем внутрь  существующего периметра рамы и крепим  на обрешетку ворот саморезами по металлу или производим клепку. Клепка  является препочтительным вариантом установки листа. Закрепили  первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и  продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если  последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый  размер.



Шаг 10. Монтаж верхнего и нижнего уловителей

   Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в  закрытом состоянии.  Монтаж  уловителя осуществляется  при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя.  Закрываем  их,  подводим в нижней части  под концевой ролик до окончательного плотного касания системы.  При этом  опорная плоскость уловителей  не может быть выше основного положения концевого ролика.
Верхний уловитель откатных ворот  предназначается  для  прочного удержания полотна ворот от возможного  раскачивания при парусных(ветровых) нагрузках в закрытом положении.   При этом  монтаж верхнего уловителя осуществляется  на уровне защитных уголков, которые  установлены в  передней части кромки полотна ворот  так, чтобы они имели возможность  в закрытом положении  касаться уголками скоб верхнего уловителя.



Шаг 11. Монтаж автоматики.

   Для того чтобы электропривод имел возможность свободно  перемещать створку откатных ворот, к системе  крепится  специальная зубчатая рейка.  Данная  деталь является универсальной и подходит к  практически каждому электроприводу для ворот любого производителя.  При этом  рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.

Смотрите так же:

Комплектующие для ворот	Автоматика Came	Автоматика Nice

Универсальное решение для легких, средних и тяжелых откатных ворот |

Преимущества

• Повышенная грузоподъемность
• Работает с любым материалом ворот
• Меньшая общая длина ворот
• Снижает нагрузку на привод ворот
• Низкие эксплуатационные расходы

• Минимально видимая фурнитура
• Экономически эффективен по сравнению с традиционным консольным оборудованием
• Простота установки
• Долговечность даже при интенсивном движении

Эта простая, но мощная система подходит практически для всех видов раздвижных ворот. Герметичные подшипники и закрытые ролики позволяют избежать многих обычных проблем с обслуживанием и эффективностью из-за погодных условий. Они также помогают соответствовать стандартам безопасности ворот UL325 и ASTM F2200.

Вся продукция производится в Италии компанией Fratelli Comunello , мировым лидером в производстве фурнитуры для ворот . Технические инновации в системе по сравнению с традиционными откатными воротами , заключается в том, что все ворота консольно оторваны от земли без каких-либо роликов, перемещающихся по земле. Это позволяет свободно перемещать ворота в условиях неровного грунта и снижает износ ворот и любой установленной автоматики ворот. Герметичные подшипники узла каретки не требуют обслуживания или смазки. Кроме того, это придает воротам красивый чистый вид с минимальной видимой фурнитурой. Это техническое решение также уменьшает длину противовеса, что приводит к уменьшению общей длины затвора.

Нижняя направляющая доступна из оцинкованной стали, алюминиевой направляющей и нержавеющей стали и подходит для любого типа проекта рулонных ворот. Путем сварки или механического крепления ворот к нижней направляющей DuraGates система раздвижных ворот может использоваться с воротами из любого материала, такого как сталь, дерево, винил, алюминий, звено цепи и т. д.

Выбор модели зависит от сочетание размера проема и веса ворот. В зависимости от комбинации несколько моделей могут подойти для вашего проекта. Чем тяжелее модель, тем меньше противовес (хвост ворот), что становится все более важным, когда у вас тесное пространство. Наш конфигуратор консольных ворот предоставит вам оптимальный выбор модели, а также размеры задней части ворот, положение кареток и необходимый размер фундамента.

Фурнитура в сочетании с предлагаемой нами высококачественной автоматикой для ворот представляет собой действительно долговечное и комплексное решение для любых консольных откатных ворот. Отправьте нам информацию о ваших раздвижных воротах для индивидуальной конфигурации ворот.
Запросить цену

• СГС – 250,8 м

  ВЕС ПРИ ОТКРЫТИИ: до 900 фунтов

  ОТКРЫТИЕ ВОРОТ: до 13 футов

  Эта мини-версия по-прежнему может выдерживать ворота весом 1000 фунтов и является идеальным вариантом не только для жилых домов, но и для многих коммерческих откатных ворот с легким режимом работы. Также используется везде, где требуется раздвижной барьер или конфиденциальность, например, на палубах, ограждениях для мусора, погрузочных платформах, пандусах и т. д. Универсальная и экономичная система.

  Подробнее

• СГС-250.8P

  ВЕС ПРИ ОТКРЫТИИ: до 1300 фунтов

  ОТКРЫТИЕ ВОРОТ: до 19 футов

  Эта модель подходит для ворот легкого и среднего веса и обычно используется для самых разных коммерческих и жилых помещений.

  Подробнее

• СГС-350.8P

  ВЕС ПРИ ОТКРЫТИИ: до 1700 фунтов

  ОТКРЫТИЕ ВОРОТ: до 26,4 футов

  Рекомендуется для коммерческих откатных ворот среднего размера или больших декоративных ворот из кованого железа.

  Подробнее

• СГС-350.8G

  ВЕС ПРИ ОТКРЫТИИ: до 4050 фунтов

  ОТКРЫТИЕ ВОРОТ: до 59,4 футов

  Эта модель фурнитуры для консольных ворот рекомендуется для больших и тяжелых промышленных или коммерческих откатных ворот, особенно в местах с интенсивным движением.

  Подробнее

• СГС – 500.8M

  ВЕС ПРИ ОТКРЫТИИ: до 1100 фунтов

  ОТКРЫТИЕ ВОРОТ: до 23 футов

  Малая каретка со встроенной системой привода подключается непосредственно к приводу ворот и скрывает механику внутри направляющей для безопасной и защищенной установки. 8 колес с бесшумными экранированными подшипниками защищают от пыли и увеличивают срок службы. Эта модель Small является предпочтительным решением для многих жилых домов и легких коммерческих помещений. Автоматизация готова!

  Подробнее

• СГС-500.8P

  ВЕС ПРИ ОТКРЫТИИ: до 1760 фунтов

  ОТКРЫТИЕ ВОРОТ: до 26 футов

  Комплект большой каретки со встроенной системой привода подключается непосредственно к приводу ворот и скрывает механику внутри направляющей для безопасной и защищенной установки. 8 колес с бесшумными экранированными подшипниками защищают от пыли и увеличивают срок службы. Модель Large — это хорошее решение для больших жилых ворот, большинства коммерческих и легких промышленных ворот. Автоматизация готова!

  Подробнее

• СГС-500.8G

  ВЕС ПРИ ОТКРЫТИИ: до 2645 фунтов

  ОТКРЫТИЕ ВОРОТ: до 52 футов

  Комплект

  Grande Carriage со встроенной системой привода подключается непосредственно к приводу ворот и скрывает механику внутри направляющей для безопасной и защищенной установки. 8 колес с бесшумными экранированными подшипниками защищают от пыли и увеличивают срок службы. Модель Grande — это решение для тяжелых богато украшенных жилых ворот, тяжелых или широких коммерческих ворот, а также для тяжелых промышленных ворот с высокой цикличностью. Автоматизация готова!

  Подробнее

• CGA – 350,5 м

  ВЕС ПРИ ОТКРЫТИИ: до 550 фунтов

  ОТКРЫТИЕ ВОРОТ: до 16 футов

  Наша легкая алюминиевая фурнитура используется для раздвижных ворот жилых и коммерческих помещений, особенно там, где требуются алюминиевые ворота.

  Подробнее

• КГА-350.

  5П

  ВЕС ПРИ ОТКРЫТИИ: до 708 фунтов

  ОТКРЫТИЕ ВОРОТ: до 26,4 футов

  Эта модель рулонных ворот рекомендуется для коммерческих и жилых помещений. Сверхпрочный профиль направляющей идеально подходит для сварки алюминиевых ворот.

  Подробнее

• Компьютерная графика – 350.8P

  ВЕС ПРИ ОТКРЫТИИ: до 880 фунтов

  ОТКРЫТИЕ ВОРОТ: до 14,5 футов

  Доступно для работ, требующих консольных ворот из нержавеющей стали.

  Подробнее

• СГС – комплект 150

  ВЕС ПРИ ОТКРЫТИИ: до 660 фунтов

  ОТКРЫТИЕ ВОРОТ: до 13 футов

  Экономичный комплект фурнитуры для консольных ворот для легких ворот.

  Подробнее

• СГС-350.5XL

  ВЕС ПРИ ОТКРЫТИИ: до 7700 фунтов

  ОТКРЫТИЕ ВОРОТ: до 65 футов

  Эта модель предлагает консольные раздвижные ворота для больших тяжелых ворот.

  Подробнее

• Жилые ворота в Нью-Джерси

  Справочный номер: D117

  Эта резиденция в Северном Джерси находится на оживленной улице и не имеет места для распашных ворот. Клиенту нужны были декоративные раздвижные ворота, гармонирующие с забором …..

  Подробнее

• Гараж для роскошных автомобилей в Нью-Джерси

  Справочный номер: D114

  Из-за наклонного подъезда к роскошному гаражу нельзя было установить обычные раздвижные ворота. Ворота весят более 1500 фунтов, а проем составляет около 22 футов…

  Подробнее

• Частная резиденция на Бермудских островах

  Справочный номер: D118

  Домовладелец изготовил эти деревянные ворота с помощью местного подрядчика. Нижняя направляющая – это деталь CGA-345P из алюминия. Обратите внимание, насколько хорошо нижняя направляющая крепится к ….

  Подробнее

• Резиденция Солт-Лейк-Сити

  Справочный номер: D113

  Наш клиент в Солт-Лейк-Сити наслаждается раздвижными воротами, используя оборудование DuraGates. Рабочее пространство было тесным, но это не было проблемой для оборудования DuraGates. ….

  Подробнее

Дизайн раздвижных ворот (стили и материалы)

Здесь мы рассмотрим дизайн раздвижных ворот, включая его преимущества, различные стили, элементы современного дизайна, материалы, фурнитуру и стоимость раздвижных ворот.

Ворота являются важной частью домов и предприятий, которые обеспечивают дополнительную безопасность и вносят свой вклад в эстетику и общую привлекательность дома.

При выборе конструкции откатных ворот в первую очередь следует обратить внимание на их дизайн. Обычно выбирают между распашными или откатными воротами.

Содержание

Что такое раздвижные ворота?

Для начала, что это такое? Откатные ворота могут работать как с направляющей, так и без нее (безрельсовые). Вы можете открывать и закрывать их с одной стороны на другую. Самое приятное в этих воротах то, что когда они «открыты», они выглядят так, будто их «спрятали».

В отличие от традиционных распашных ворот, которые занимают место в зависимости от направления, в котором они открываются. Эти ворота также легко автоматизируются, что делает понятным, почему они так популярны как в жилых, так и в коммерческих целях.

Каковы основные преимущества раздвижных ворот?

Они экономят место: Раздвижные ворота могут стать настоящим подарком для въездов неправильной формы или небольших типов проездов, поскольку они могут полностью функционировать, не занимая места.

Вы получаете все роскошь и преимущества установки ворот, не нуждаясь в дополнительном пространстве, чтобы ваши ворота могли поворачиваться или выгибаться, когда они широко открыты. Даже самые маленькие подъездные пути могут быть закрыты воротами без каких-либо проблем.

Они служат дольше распашных ворот, особенно для домов с уклоном: Это достаточно просто для понимания. В наклонном месте распашные ворота, как правило, испытывают большое напряжение, потому что они несут всю нагрузку своего веса, когда открываются.

Гравитация еще больше притягивает их вниз, что в конечном итоге приводит к ускоренному износу. То же самое можно сказать и о распашных воротах, находящихся в ветреных местах. Они, как правило, вызывают гораздо больше злоупотреблений, чем необходимо, и это может сократить срок службы ваших ворот.

Но это не относится к раздвижным воротам. Они фактически полностью игнорируют эту проблему, поскольку их открывающее движение происходит из стороны в сторону, а не в раскачивающемся движении.

Прочные и настраиваемые: Это похоже на большинство ворот, но конструкция раздвижных ворот, в частности, имеет больше преимуществ, когда речь идет об эстетике и индивидуальной настройке.

Он имеет очень элегантный, несколько премиальный внешний вид и, безусловно, может повысить общую стоимость вашего дома в будущем. Поэтому, если подумать, инвестиции в раздвижные ворота могут принести вам пользу в будущем, если вы решите продать свою собственность.

Различные варианты откатных ворот

Здесь представлены различные типы откатных ворот.

Раздвижные ворота (с направляющими)

Этот тип раздвижных ворот рекомендуется для домов, где требуется достаточно широкий вход (например, 6 метров и выше). Это часто для основных промышленных приложений. Они легко настраиваются и, конечно, могут быть полностью автоматизированы.

Они обеспечивают гораздо большую безопасность, чем распашные ворота. Раздвижные типы ворот для забора, которые движутся по рельсам, на самом деле имеют 2 других варианта: одноколейный и двухсекционный. Вариант с одной дорожкой открывается с одной стороны, тогда как дорожка с двумя разделителями открывается посередине.

Раздвижные садовые ворота

Установка раздвижных ворот в саду — это разумно и удобно. Это гораздо более эргономично, так как вы можете лучше использовать пространство, и вам не нужно беспокоиться о том, чтобы сбить горшки или садовую мебель, как это обычно бывает с воротами с поворотными механизмами.

Помимо лучшего использования пространства, раздвижные садовые ворота также гарантируют, что вы сможете продемонстрировать красоту или эстетику внутренней части вашего имущества, в то же время обеспечивая уровень безопасности, не открывая его полностью снаружи. Так что это по-прежнему эстетично, но все же достаточно прочно, чтобы служить сдерживающим фактором от злоумышленников.

Консольные раздвижные ворота

Этот тип конструкции раздвижных ворот также известен как безрельсовые ворота. Еще одно прозвище, под которым он проходит, — «висячие ворота». Принцип работы этого типа ворот заключается в том, что они имеют механические подшипники, которые скрыты вместо колес, которые используются в гусеничной версии откатных ворот.

Весь вес ворот балансируется на двух подвесах; следовательно, ему действительно вообще не нужна дорожка. И поскольку вся его работа полностью безрельсовая, это означает, что он практически не создает трения.

Это уменьшает силу тяги на ворота, что означает меньший износ откатных ворот, гораздо более длительный срок службы, чем обычно, и гораздо меньше обслуживания.

Телескопические раздвижные ворота

См. этот набор телескопических раздвижных ворот на Amazon [рекламная ссылка]

Этот тип раздвижных ворот разработан специально для очень компактных подъездных путей или парковочных мест. Как это работает, так это то, что он разбивается на несколько панелей (изначально из одной большой). Движение телескопическое, отсюда и название этого конкретного варианта раздвижных ворот.

Этот вариант ворот работает на гусеничном ходу. Если у вас небольшая подъездная дорожка, вариант с телескопическими раздвижными воротами, безусловно, стоит обратить внимание, поскольку он экономит на 40% больше места и более компактен по сравнению с остальными родственниками раздвижных ворот. Он поставляется в трех вариантах, в зависимости от количества панелей или «листьев», на которые он распадается: двухстворчатый, трехстворчатый и четырехстворчатый.

Откатные откатные ворота

Считается самым безопасным из всех вариантов откатных ворот. В некоторых случаях их метко называют «воротами с аварийным рейтингом». Это связано с тем, что эти раздвижные ворота специально разработаны и спроектированы так, чтобы выдерживать удары тяжелых транспортных средств о них.

Он рассчитан на такое воздействие. Это обеспечивает повышенную безопасность и безопасность тем, кто находится внутри. Этот тип ворот обычно используется в качестве периметра для дорогих объектов или объектов, содержащих ценные активы.

Существуют также сертификаты для этого типа ворот, и они должны пройти их, чтобы убедиться, что они всегда соответствуют отраслевым стандартам. Он также обладает функциями более высокого класса, такими как высокая коррозионная стойкость, заполнение, полностью интегрированный магнитный замок и так далее.

Раздвижные ворота своими руками

Теоретически ворота представляют собой довольно простые механизмы. Если вы немного разбираетесь в строительстве, это то, что вы можете сделать сами. Вот некоторые основы, которые вам понадобятся, прежде чем вы начнете:

Что касается материалов, это может быть полностью на ваше усмотрение. Вы можете выбрать полностью стальные или металлические откатные ворота, а можете выбрать деревянные. Как мы уже говорили, все зависит от вас. Есть так много дизайнов на выбор, поэтому убедитесь, что вы остановились на одном конкретном предмете, прежде чем покупать необходимые материалы на основе конкретного дизайна, который вы действительно выбрали.

Даже если вы немного разбираетесь в инструментах, все равно будет проще и удобнее просто купить набор для раздвижных ворот, сделанный своими руками. В эти комплекты уже входят все движущиеся части, материалы и даже инструменты, которые могут вам понадобиться для установки раздвижных ворот.

Это также обойдется вам гораздо дешевле. Если вы решите построить откатные ворота с нуля, из сырья, даже не считая времени и труда, которые вам потребуются, которые большую часть времени не учитываются, это будет стоить вам где-то от 3000 долларов и выше.

С другой стороны, стоимость большинства комплектов раздвижных ворот, сделанных своими руками, составляет около 1800 долларов. Так что, если подумать, это более удобно и эффективно, плюс стоит меньше.

Современный дизайн раздвижных ворот

Поиск обновленного или современного дизайна раздвижных ворот довольно прост. Есть несколько особенностей, которые вы должны иметь в виду, когда ищете идеальный вариант для своего дома или бизнеса:

Безопасность: Ищите что-то, что сделано из твердых материалов, таких как прочная кедровая древесина или металл. Откатные ворота должны быть достаточно прочными и прочными, чтобы предотвратить проникновение злоумышленников в вашу собственность.

Долговечность: Инвестируйте в современный дизайн откатных ворот высочайшего качества. Это не тот тип инвестиций, на котором можно сэкономить. Помимо безопасности, вам также нужно что-то достаточно прочное и долговечное, чтобы выполнять свои функции изо дня в день.

Вам также нужно, чтобы он был достаточно долговечным, чтобы прослужить вам долгие годы. Ворота должны быть одноразовой инвестицией, а не чем-то, что вы должны постоянно поддерживать и обновлять.

Удобство использования: Следующее, что вам нужно учитывать, это простота использования. Уровень безопасности, обеспечиваемый современной конструкцией откатных ворот, зависит от того, насколько быстро вы сможете их открывать и закрывать. Дизайн должен быть достаточно простым и понятным, чтобы вы или кто-либо еще в вашем доме мог контролировать и получать к нему доступ в любой момент времени.

Надежность: Все современные конструкции откатных ворот требуют периодического технического обслуживания, чтобы гарантировать, что они всегда функционируют и работают на оптимальном уровне. Подумайте о дополнениях к материалу, таких как порошковое покрытие стальных материалов для защиты от коррозии и ржавчины.

Имейте в виду, что, поскольку все ворота находятся на открытом воздухе, они сильно подвержены воздействию непогоды. Вы должны убедиться, что у них есть все необходимое, чтобы выстоять и выдержать испытание временем, пока они там. Это сложная задача, но если вы сделаете все возможное, чтобы ваши раздвижные ворота были оснащены дополнительными функциями, это избавит вас от многих головных болей в будущем.

Внешний вид: Это первое, что вы или любой другой человек видите, прежде чем войти в помещение. Ворота, которые не очень хорошо спроектированы, могут сделать ваш дом скучным или слишком закрытым. обуздайте апелляцию после установки ворот.

Выберите что-нибудь, что дополнит ваш внешний вид. В наши дни на рынке доступно так много разновидностей, что сделать это довольно легко для вас.

При планировании современных раздвижных ворот необходимо учитывать следующее:

• Размеры

• Бюджет

• Материалы ворот

9002 тип

• Привлекательность вашей внешней собственности

Материалы для раздвижных ворот

Обычно это первое, о чем вы думаете, выбирая раздвижные ворота для установки в вашем доме. Вот все, что вам нужно знать, когда дело доходит до вашего выбора:

Деревянные раздвижные ворота

Дерево — один из самых натуральных и прочных строительных материалов, поэтому вполне логично, что для начала стоит выбрать деревянные раздвижные ворота.

Прежде чем продолжить этот вариант, важно отметить, что не все леса одинаковы. У каждого из них есть свои особенности, а также свои сильные и слабые стороны, которые следует учитывать.

В конечном счете, все сводится к тому, какой бюджет у вас есть или с каким бюджетом вы готовы работать. Затем вам также необходимо учитывать, каков ваш бюджет на техническое обслуживание, каковы ваши личные вкусы и стили, а также какой у вас климат в вашем районе. Давайте рассмотрим самые популярные варианты дерева, используемые для откатных ворот:

Ель: Отлично подходит для комплектов раздвижных ворот, сделанных своими руками, и если вы хотите убедиться, что в итоге у вас получатся ворота, соответствующие внешнему виду. Это также довольно экономично, так как это самый дешевый из всех ваших вариантов дерева. Он светлого цвета, и это делает его отличным холстом для пятен и красок.

Выбирая ель, вы должны убедиться, что делаете все возможное для ее обработки и ухода, чтобы максимально продлить срок службы материала. Слово предостережения, из-за того, что он не самый прочный среди вариантов дерева, он имеет тенденцию деформироваться или изгибаться со временем.

Пихта: Эта древесина очень прочная и считается выгодной по цене. Как и сосна и ель, он также слегка окрашен, поэтому очень хорошо сочетается с морилками и красками. Они также часто поставляются предварительно обработанными, что означает, что они уже будут устойчивы к вредителям.

Если вы живете в районе, подверженном термитам, предварительно обработанная ель — очень хороший вариант для раздвижных ворот. У вас также есть возможность сохранить его естественным, просто нанеся на него прозрачное пятно. Он дает приятный желтый цвет, который со временем темнеет.

Сосна: Этот древесный материал очень прочный, но, с другой стороны, очень прочный. Неудивительно, что сосна является одним из самых популярных древесных материалов для раздвижных ворот. Часто производители сосны обрабатывают сосновую древесину под давлением, а также сушат ее в печи.

Это удаляет большую часть внутренней влаги и обеспечивает устойчивость к гниению. Это идеальная древесина, если вы планируете окрашивать или красить раздвижные ворота. Однако следует помнить одну вещь: есть причина, по которой сосновая древесина может стоить так дешево.

Вам нужно будет постоянно обслуживать его, чтобы убедиться, что он не разлагается и не деформируется слишком быстро. Тем не менее, если вы находитесь в довольно влажном климате, сосна — отличная рекомендация.

Кипарис: Эта древесина естественным образом содержит химическое вещество под названием ципретин. Это означает, что кипарис вообще не требует какой-либо обработки древесины, чтобы она была устойчива к гниению и гниению. Он естественным образом отпугивает жуков и насекомых, поэтому кипарис десятилетиями был популярным материалом для ограждений.

С ним очень легко работать, и он не склонен к деформации. Хотя это недешево. Но опять же, это зависит от того, где вы находитесь в Соединенных Штатах.

Если вы живете на юге, где дерево является родным, оно будет стоить дешевле. Будьте готовы заплатить больше, если вы живете на севере, так как доставка и обработка доставят его к вам.

Кедр: Кедр содержит натуральные масла, что означает, что древесный материал издает очень чистый и острый аромат. Из-за этих натуральных масел кедр также известен своей высокой репеллентностью к насекомым и жукам без необходимости обработки древесины.

Кедр может быть разных цветов, но обычно сначала он красный, а затем, в конце концов, приобретает серебристый цвет. Кстати, на оба цвета приятно смотреть. По стоимости кедр считается чем-то средним. Это означает, что это легко для бюджета, учитывая качества, которые он обеспечивает.

Основным недостатком кедра является то, что он плохо сочетается с красками и морилками. Если вы хотите выбрать что-то яркое, было бы лучше, если бы вы выбрали что-то более светлое.

Красное дерево: Красное дерево долговечно и очень красиво. Это считается одним из самых прочных древесных материалов, которые вы когда-либо могли использовать в деревянных раздвижных воротах. Он имеет насыщенный красный цвет, который одновременно привлекает внимание и деревенский, и обычно не требует окраски.

Нанесите слой или два прозрачной морилки, и все готово. Он содержит натуральные танины, которые удерживают жуков и других вредителей от нападения на него. Он также чрезвычайно устойчив к влаге, поэтому, если вы живете в районе, где часто бывает много снега или дождя, красное дерево, безусловно, является лучшим древесным материалом.

Металлические раздвижные ворота

Существуют различные типы металлов для использования в раздвижных воротах:

• Сталь: Этот сплав обычно представляет собой комбинацию углерода и железа. Известно, что он очень устойчив к ударам транспортных средств и намного прочнее чистого железа. Сталь считается очень прочной и считается лучшим вариантом для откатных ворот.

• Алюминий: Это очень ковкий и легкий металл. Хотя он не такой прочный и долговечный, как сталь, он по-прежнему высоко ценится за способность естественным образом противостоять ржавчине и коррозии.

• Кованое железо: Это тип железа, который был нагрет и обработан дополнительными инструментами. Кованое железо — довольно интересный материал, поскольку считается, что оно гораздо более податливо по сравнению с чугуном.

Это означает, что из него можно сделать сложные и эстетичные узоры. Более того, этот металл имеет отчетливый волокнистый вид. Это добавляет определенный слой интереса и текстуры при превращении в раздвижные ворота.

Оборудование для раздвижных ворот

Вам на самом деле не нужна детальная фурнитура для раздвижных ворот, так как чаще всего они устанавливаются профессионалами или, если вы решите сделать это самостоятельно, все они поставляются в одном комплекте. Тем не менее, было бы неплохо ознакомиться с тем, что они из себя представляют.

Вот некоторые из наиболее распространенных деталей фурнитуры, используемых в работе откатных ворот. Обратите внимание, что фурнитура может различаться в зависимости от типа раздвижных ворот, которые у вас есть.

Цепи и натяжители

Цепи обычно имеют свои собственные категории числовых значений калибра. Эти рейтинги датчиков будут определять размеры, которые вам понадобятся для ваших конкретных раздвижных ворот. Наиболее часто используются размеры 40 и 41.

Это для довольно поздних ворот, подобных тем, которые используются в жилых целях. Цепи размером 50 и 60 используются для более тяжелых и промышленных применений. Распространенными вариантами являются изделия из нержавеющей стали или никелированные.

Защелки для раздвижных ворот

Защелки для раздвижных ворот служат в качестве упора для раздвижных ворот. Это защитит их и предотвратит отрыв от стойки. Это обеспечит безопасность ваших ворот.

Существует несколько популярных типов защелок: защелки с большим пальцем, рычажные защелки, кольцевые защелки и болтовые защелки.

Замки для раздвижных ворот

Конечно, ворота были бы бесполезны, если бы вы не могли их запереть. Вот некоторые из вариантов:

• Gravity based

• Spring loaded

• Bolted

• Iron

• Aluminum

Sliding Gate Wheels

The common wheel type being used for sliding gates V-образные колеса. Обычно они имеют высоту от 4 до 6 дюймов и могут быть изготовлены из различных материалов, от чугуна до пластика и стали. Чугун — самый бюджетный, но не обязательно лучший вариант, так как он легко ломается.

Пластиковые колеса работают тише, потому что оснащены герметичным подшипником, но из-за мягкости материала они также недолговечны и подвержены усталости материала от общего веса ворот.

Стальные колеса — лучший материал для рассмотрения, так как базовые 4-дюймовые колеса могут выдерживать нагрузку более 3000 фунтов на колесо без поломки или получения каких-либо повреждений. Известно, что эти колеса служат до 10 лет, а с добавлением цинкового покрытия и герметичных подшипников с обеих сторон они прослужат еще дольше.

Направляющая для раздвижных ворот

Большинство направляющих изготавливаются из плоских стержней и уголков, которые превращаются в направляющую. Если вы умеете сваривать, это даже можно сделать самостоятельно, если вы того пожелаете.

Однако это не обязательно, так как они обычно продаются готовыми к использованию перед установкой с использованием бетонных анкеров. Если вы покупаете гусеницу, вы должны знать размеры ворот, чтобы получить точную посадку.

Электрические раздвижные ворота

Внешний вид — это еще не все. Мы живем в эпоху автоматизации и электрических раздвижных ворот. Этот тип раздвижных ворот великолепен, поскольку в конце дня он не требует какого-либо ручного управления. Вот некоторые из причин, по которым вам нужно инвестировать в него:

• Он отлично выглядит и привнесет в ваш дом определенный «вау-фактор».

• Он прост в использовании, так как требует минимального участия человека.

• Это более безопасно, так как обычно поставляется со встроенными датчиками и предупреждающими устройствами, чтобы предупредить вас о возможных злоумышленниках.

• Занимает меньше места.

• Низкие эксплуатационные расходы.

• Они отличаются долговечностью и надежностью.

Устройство открывания раздвижных ворот

Устройство открывания раздвижных ворот – это ответ на ваши молитвы, когда вы хотите автоматизировать функции открывания и закрывания вашей конструкции раздвижных ворот. На ваш выбор предлагаются различные типы открывателей:

1. Автоматическое устройство открывания раздвижных ворот: Вот некоторые из наших лучших вариантов автоматических устройств открывания раздвижных ворот, а также некоторые ключевые характеристики, которые вам следует учитывать: изготовлен из высококачественных материалов и работает на полностью медном двигателе

• Энергоэффективный и достаточно мощный, чтобы легко открывать ворота весом до 1400 фунтов

• Дистанционное управление на расстоянии до 100 футов

JIELI 1800lb Автоматический открыватель откатных ворот с цепным приводом

• Встроенная термозащита автоматически отключает ворота, когда температура достигает определенного значения, защищая двигатель

• Разработан для тяжелых условий эксплуатации открывайте ворота весом до 1800 фунтов

• Может управляться дистанционно с расстояния 100 футов

TOPENS CK1200 Автоматический открыватель откатных ворот Цепной привод Электрический привод ворот

• Универсальное применение: Может использоваться в жилых помещениях, на фермах и ранчо, в коммерческих целях и даже во дворах. Для этого также требуются базовые инструменты, отсутствие сварки, и в комплект входит все оборудование для его установки. (Легко для домашних мастеров)

• Тяжелый режим работы, грузоподъемность до 3400 фунтов.

• Очень тихая работа.

• Поставляется с 30-дневной политикой обмена и возврата, 12-месячной гарантией и пожизненной технической поддержкой.

• Может управляться дистанционно или через мобильное приложение.

2. Устройство открывания раздвижных ворот на солнечных батареях: Если вы хотите сэкономить на электроэнергии, у устройств открывания раздвижных ворот есть варианты на солнечной энергии. Вот некоторые из лучших на рынке:

Комплект TOPENS DK1000S для автоматического открывания раздвижных ворот Solar Kit

• Привод с реечным приводом для раздвижных ворот, предназначенных для тяжелых условий эксплуатации, весом до 1800 фунтов. и 40 футов

• Привод защитных ворот на въезде Солнечная панель с питанием от батареи

• Имеет несколько применений

• Сделано Cleverly

• Удаленный контролируемый

• поставляется с 12-месячным Уорритом и Фректором 30-дневного или свободного возврата. 5-метровый автоматический электрический привод для раздвижных ворот с питанием от солнечной энергии

• Может выдерживать нагрузку до 1100 фунтов

• Мотор промышленного класса

• Дистанционное управление, но имеется ручная разблокировка

• Имеет интеллектуальный цифровой блок управления

• Бесшумная работа

Стоимость откатных ворот

Сколько стоят электрические откатные ворота Стоимость откатных ворот: Электрические откатные ворота могут варьироваться в зависимости от стоимости откатных ворот. В двух словах, он может варьироваться от 1000 до 3000 долларов или даже намного выше, в зависимости от включений.

Различие в стоимости обычно зависит от того, какая у вас конструкция: с одинарными раздвижными воротами или с двойными раздвижными воротами. Одиночные варьируются от 1000 до 3000 долларов США, а двойные – от 2000 до 5000 долларов США.

Комплект для раздвижных ворот

Изготовление на заказ раздвижных ворот обходится недешево. Помимо обычно высококлассных и дорогих материалов, специализированный труд, который требуется вместе с установкой, также не является чем-то само собой разумеющимся.

Для тех, кто немного ограничен в средствах, набор раздвижных ворот предлагает практичное и простое решение. Большинство комплектов стоят всего около 1800 долларов или около того, в зависимости от дополнительных функций, но с точки зрения бюджетных диапазонов домовладельцы могут легко сэкономить 3000 долларов или больше, просто выбрав комплект для раздвижных ворот и сделав это самостоятельно.

Большинство из них поставляются довольно легко, с очень четкими инструкциями, и, кроме нескольких основных инструментов, необходимых для установки, они также поставляются со всеми движущимися частями.

Если вам посчастливилось немного поработать в мастерской, комплект для раздвижных ворот, безусловно, может сэкономить вам много денег, в отличие от того, чтобы заказать изготовление ворот с нуля.

Раздвижные и распашные ворота

Основное различие между конструкциями раздвижных и распашных ворот заключается в том, как они открываются и закрываются. Раздвижные ворота перемещаются из стороны в сторону, в то время как распашные ворота открываются и задвигаются по дуге.

Использование, преимущества и особенности скользящих ворот

Использование или применение:

• Жилые входы или проезжие дороги

• Склоны. Коммерческая и жилая недвижимость

Преимущества:

• Менее уязвима к склонам и сильным ветрам

• Элегантный фасад

• Greater Security

• Безопасные замки и легкая автоматизация

Особенности:

• Слеи. на коротких или высоких высотах

• Простота автоматизации

Использование, преимущества и особенности распашных ворот

Область применения:

• Для содержания детей и домашних животных, также отлично подходит для палисадников

• Не требуется установка стальных балок или бетона

• Выглядит более гостеприимно

• Легче сочетается с различными темами и дизайнами дома

7

Преимущества:

• Дешевле раздвижных ворот

• Требует меньше обслуживания

• Простота установки

Особенности:

• Можно зафиксировать с помощью замка или защелки

• Можно добавить головки рельсов для дополнительного уровня безопасности

• Доступно в различных исполнениях

Более подробную информацию см. в нашей статье лучшие идеи для подъездных ворот на этой странице.

Автоматические раздвижные ворота своими руками стр.

Сделай сам – АВТОМАТИЧЕСКИЕ РАЗДВИЖНЫЕ ВОРОТА

Хотите установить свои собственные автоматические раздвижные ворота. Без проблем. Компания Automatic Solutions предлагает все необходимое для сборки и установки автоматических раздвижных ворот. Вам даже не нужно делать ворота, если вы выберете. У нас есть ряд готовых раздвижных ворот по таким низким ценам, что вы, вероятно, заплатите больше только за материал и компоненты. Мы также поставляем плоские ворота, нарезанные по размеру или изготовленные на заказ по вашему дизайну.

Примечание. Информация на этой странице предназначена только для ознакомления с типичной установкой. Размеры будут варьироваться в зависимости от типа ваших ворот и настройки ходовой части.

НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя и стойки
Ограничители ворот
Готов к включению и программированию.

Планирование и подготовка. Чем больше времени вы потратите на этом этапе, тем меньше ошибок и времени будет потрачено впустую на доработку, поэтому потратьте немного времени на то, чтобы правильно выполнить эту часть. Любые откатные ворота имеют всего несколько ключевых частей, требующих внимания – направляющая, ворота, направляющая опорная стойка или опора, приемная стойка или опора. Конечно, в разделе автоматизации есть много других соображений, но на данный момент давайте сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.

Первое, что вам нужно, это две определяемые точки, чтобы определить открытие ваших ворот. У вас могут быть существующие столбы, кирпичные или бетонные опоры. Если нет, вам нужно будет разрешить установку столбов или опор, которые будут действовать как приемник при закрытии и направляющей опоре.

Если вы устанавливаете новые столбы, я бы посоветовал 75-миллиметровый квадрат как хороший размер, а при бетонировании в землю минимум 600 мм в бетоне с прикрепленными опорами. (См. раздел о пост-установке).

После того, как вы определили две точки, вы можете начать искать и записывать некоторую информацию – 1. Ширина проема между двумя нашими столбами или простенками. 2. Это даст вам ширину ваших ворот – обычно это ширина проема плюс 50 мм нахлест со стороны приемника плюс нахлест на стороне направляющих/роликов, обычно 100 мм для ворот с ручным управлением или 400 мм для автоматических ворот. 3. Когда у вас есть общая ширина ворот, вы можете проверить, достаточно ли места для полного открывания, не препятствуя открытию.

Ваш филиал Automatic Solutions поможет вам выбрать гусеницы, двигатели и т. д. и посоветует необходимые размеры. Вы также можете написать нам по электронной почте здесь для помощи и загрузить фотографии, если они у вас есть.

Теперь, когда вы решили, куда будут скользить ваши ворота, вы можете определить свой стиль трассы. В общем, есть два основных варианта гусеницы: «прикрученная» и «забетонированная», но справедливо сказать, что существует множество различных вариаций, особенно в стиле бетона. При выборе типа дорожки просто помните, что центр дорожки будет проходить на 100 мм от внутреннего края ваших столбов или опор при использовании ворот толщиной 50 мм. Когда ваши ворота толще этого, вам нужно будет отрегулировать центр направляющей в соответствии с вашими потребностями. Чтобы просмотреть стили дорожек, нажмите здесь.

Установка двигателя и стойки. Наиболее распространенный метод крепления двигателя — это крепление болтами к предварительно подготовленной бетонной подушке, хотя у большинства двигателей имеется опорная плита, которую можно заранее установить в бетон во время работы с гусеницей, что еще больше упрощает процедуру крепления болтами. Используйте длину стойки, чтобы расположить двигатель относительно ворот и принять во внимание положение концевого выключателя.

После того, как вы надежно закрепите двигатель, используйте ручной дублер, чтобы перевести ворота в ручной режим. Начните с одного конца и используйте винты TEK, чтобы закрепить первую часть рейки по центру шестерни. Рейка не должна сидеть прямо на шестерне, а должна иметь зазор в 1 мм между шестерней и рейкой. Сдвиньте ворота вперед и назад, чтобы убедиться, что первая длина выровнена. Теперь вы можете двигать ворота вперед, пока шестерня не окажется на расстоянии около 800 мм от конца первой длины рейки. Прикрепите следующий отрезок рейки к точке блокировки первого отрезка рейки и поместите другой конец рейки на шестерню. Теперь вы сможете закрепить этот отрезок стойки в двух точках и перейти к следующему и последующим отрезкам. Возможно, вам придется отрезать последнюю длину по размеру. Когда все длины установлены, проверьте работу стойки, прежде чем вставлять все крепления.

Ограничители ворот . Для всех автоматических ворот требуется стопор открытия и закрытия для обеспечения безопасности и программирования. Для раздвижных ворот это означает надежную остановку открывания, а приемник ворот обычно обеспечивает остановку закрывания. Установите хорошие механические упоры и избегайте обслуживания и разочарований.
