Технология изготовления фасадных термопанелей под кирпич
Термопанели под кирпич повсеместно используются для облицовки фасадов жилых и нежилых помещений. И всё-таки, несмотря на широкое распространение, это материал новый, широкой публике малоизвестный. Расскажем подробнее о технологии его производства.

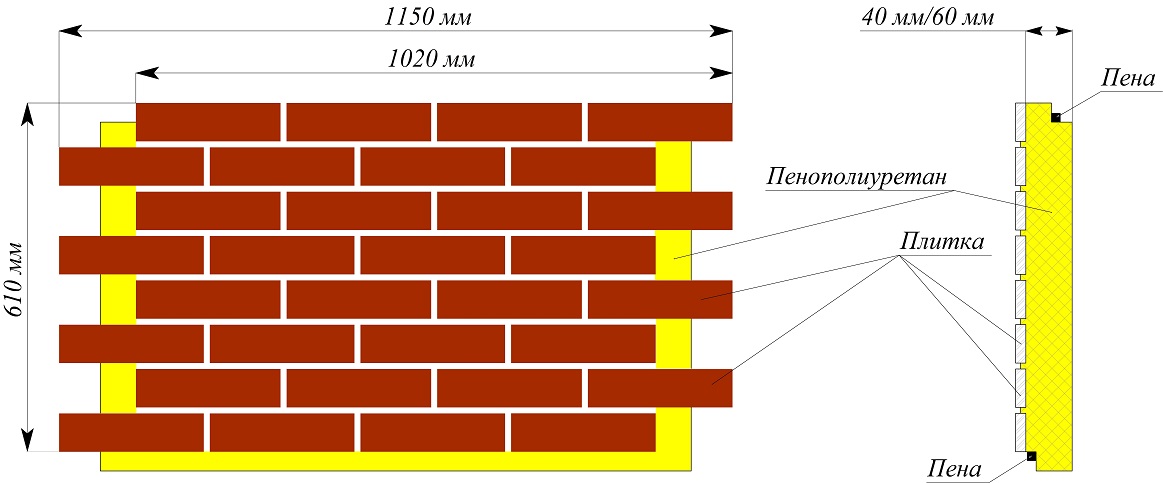

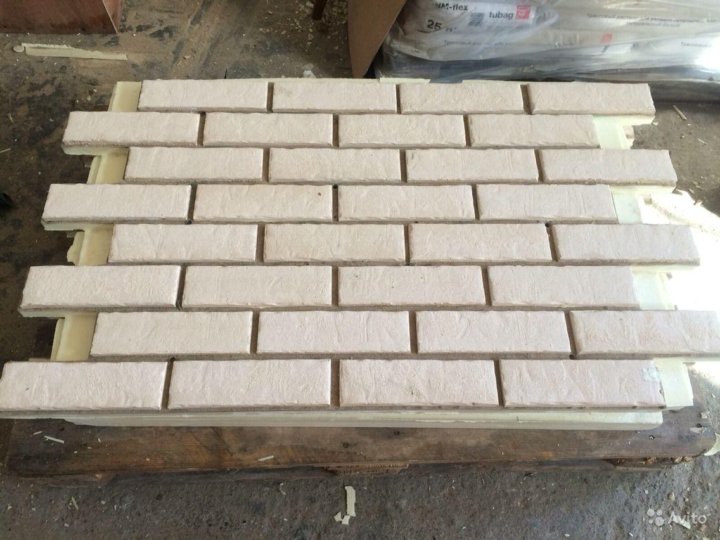

Фасадная термопанель под кирпич – это сэндвич из термоизоляционной основы и клинкерной плитки. В качестве основы используют неопор толщиной 0,6 см.
Производство осуществляется в заводских условиях. Технология обкатана десятками крупных мировых производителей.
1. Сланцевая глина обжигается при температуре 1 200 градусов Цельсия. В результате обжига глина полностью спекается – полостей внутри нет. Это повышает устойчивость к механическому воздействию.
2. Облицовочная плитка (клинкерная) размещается в матричные формы.
3. Поверх неё монтируются крепёжные направляющие.
4. Затем заливается термоизоляционная основа.
В результате получается цельная бесшовная конструкция с высокими теплоизоляционными характеристиками.
Обе составляющих одинаково важны. Плитка защищает хрупкую теплоизоляционную основу от любых воздействий – погодных и механических. Основа удерживает довольно тонкие плиточные пластины вместе и обеспечивает продолжительный срок безремонтной эксплуатации.
Какие преимущества есть у клинкера перед камнем?

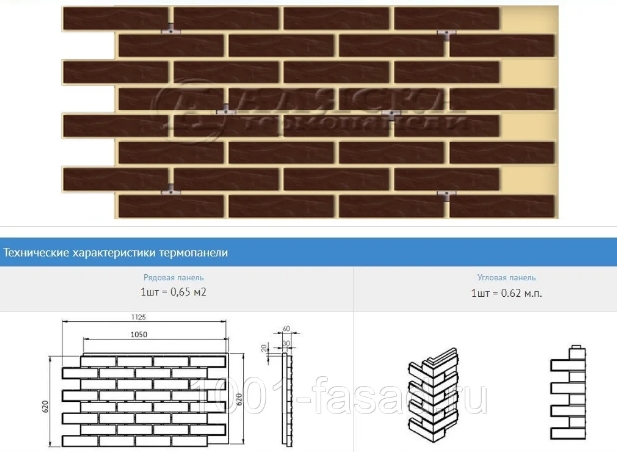

Клинкерная плитка, имитирующая структуру и внешний вид кирпича, обладает уникальными свойствами.
• С течением времени она не темнеет.
• На её поверхности не выступает соль (белые разводы и полосы).
• В течение длительного времени клинкер остаётся в первозданном виде без каких-либо усилий для этого владельца сооружения.
Так же, как и камень, плитка представлена всем многообразием фактур и цветовых решений. Покупателю доступны фасадные термопанели под кирпич белого, жёлтого, терракотового, красного, обожжённого, состаренного и серого цвета.
Модели из бюджетного ценового диапазона имеют абсолютно гладкую поверхность, более дорогие экземпляры полностью повторяют структуру кирпича – неоднородную и шершавую.
Безопасно для всех
Утверждение производителей панелей ПВХ о безвредности этой продукции можно подвергнуть сомнению. В противовес им фасадные термопанели под кирпич несомненно экологически безопасны.
• Клинкер – это формованная обожжённая сланцевая глина. Красители используются безвредные, те же, что и при производстве кирпича.
• Неопор – термоизоляционная основа панели – это материал, выступающий упаковкой для продуктов питания, что свидетельствуют об отсутствии в его составе вредных веществ. Для производства термопанелей используется неопор высокой плотность, от 45 кг/м3.
Если вы выберете фасадные термопанели под кирпич от известного бренда, точно не прогадаете. Каждый завод, поставляющий фасадные панели на мировой рынок, использует только современное оборудование, на котором получается высококлассная продукция, соответствующая высоким международным стандартам.
своими руками монтируем материал, видео инструкция, фото и отзывы
Фасадные термопанели — строительный материал, позволяющий объединить процессы отделки и утепления дома.
Каждая такая панель содержит слой пенополиуретанового утеплителя — наиболее надежного и популярного материала, используемого для ремонта и утепления любых зданий. Пенополиуретан обладает лучшими характеристиками по сравнению с минеральной ватой и пенопластом. Для обеспечения вашему дому безупречного внешнего вида наружная сторона панелей покрыта слоем облицовочной клинкерной плитки.
Фасадные термопанели с клинкерной плиткой обладают еще одним преимуществом: «точка росы» входит в рамки объема утеплителя, поэтому делать дополнительную вентиляцию и герметизацию не придется. Плотное соединение элементов обшивки между собой защищает от возникновения «мостов холода», конденсата и плесени. Соединение типа «паз-гребень» защищает стены от проникновения влаги даже при косом дожде. Таким образом, помимо привлекательного внешнего вида, термопанели с клинкерной плиткой отвечают за устойчивую теплоизоляционную систему, обеспечивающую тепло в холодное время года и прохладу — в жаркое.
Преимущества и недостатки термопанелей фасадных
Укладка фасадных панелей на домОбычная штукатурка, какой бы качественной она ни была, со временем начинает растрескиваться и осыпаться. Это сопровождается образованием «мостиков холода», разрушающих кирпичную кладку. Фасадные панели Термопан таких недостатков не имеют. Они не дают трещин, не меняют цвет, не осыпаются. Термопанели производятся из пенополиуретана высокого качества, каждая из них имеет специальные крепежные элементы, позволяющие выполнять фасадные работы в минимальные сроки. Термопанели фасадные с клинкерной плиткой не нуждаются в особенном уходе или очистке. Они устойчивы к любым климатическим условиям, не подвержены образованию грибков и набегам насекомых. Это экологический чистый, безопасный материал.

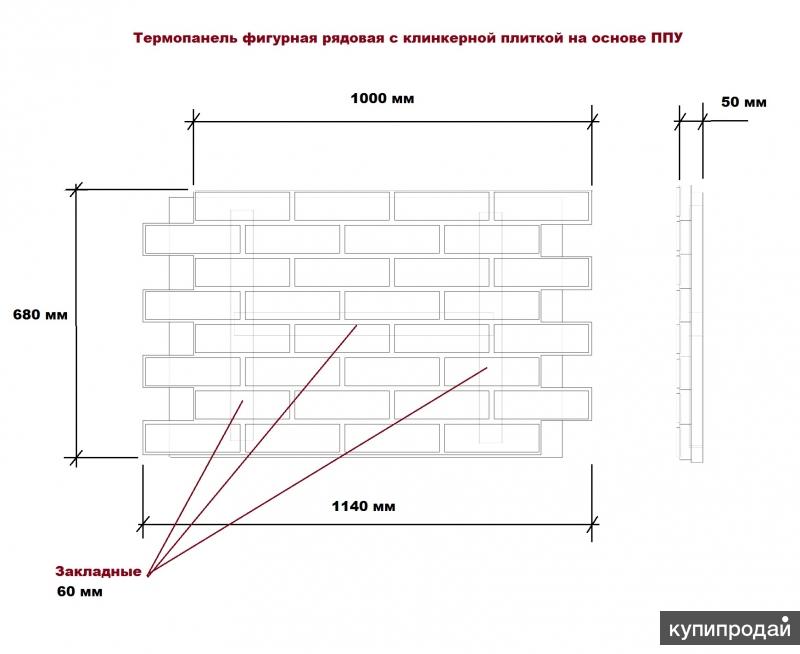

Производство фасадных термопанелей осуществляется с использованием клинкерной плитки и пенополиуретана. Последний играет роль основания и теплоизолятора.
Облицовочная плитка же защищает материал от воздействия влаги. Она может быть как гладкой, так и рельефной. Термопанели для фасада Термопан изготавливаются на современном оборудовании по матричной технологии формирования изделия. Современная технология учитывает все тонкости изготовления подобной продукции и подразумевает использование сырья высокого качества. Все это позволяет произвести надежные и удобные в монтаже изделия.
Облицовочный слой производится из глины с наилучшими характеристиками. Ее обжигают при температуре до 1200 градусов, в результате чего она приобретает необходимую прочность. Клинкерные фасадные плиты устойчивы к загрязнению и механическим воздействиям. Эти характеристики обеспечивают им длительный срок службы и безупречный вид.
Схема монтажа фасадных термопанелей своими руками
Монтаж панелей не сложнее монтажа других фасадных материаловДля выполнения работ вам потребуются следующие материалы и инструменты:
- фасадные теромопанели;
- циркулярная пила с алмазным диском;
- перфоратор;
- шуруповерт;
- электролобзик или ручная пила.

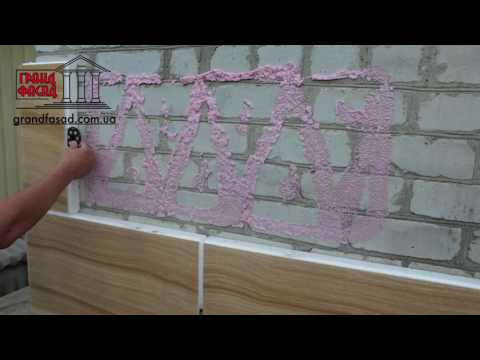

Перед началом монтажа фасадной термопанели нужно определить минимальный уровень высоты, проверяя диагональ стены. Выявленные в результате проверки отклонения устраняются установкой влагостойких прокладок или обрешетки. По линии цоколя нужно провести нижнюю границу отделки. Вдоль полученной линии устанавливается цокольный профиль, который станет начальной рейкой и отводом для дождевой воды. Профиль рекомендуется устанавливать на 0,2 м ниже нулевой отметки.
При установке цокольных профилей необходимо соблюдать расстояние между ним и отмосткой. Это поможет избежать деформации фасада дома при движении грунта. Установка цокольных профилей не обязательна, монтаж фасадной панели может осуществляться и без нее. В таком случае ставится временная опора из стальных уголков или деревянных реек. Нижние торцы панелей при этом придется оштукатуривать. Отделка фасада без установки цокольного профиля допустима тогда, когда начальная отметка монтажа панелей находится ниже уровня поверхности земли.

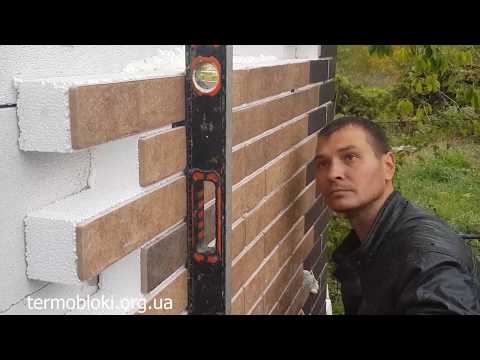

После того как первый ряд фасадных термопанелей будет уложен и закреплен, расстояние между профилем и стеной нужно заполнить монтажной пеной. Установку плит рекомендуют начинать с левого угла дома. Если стена имеет неровности, потребуется установка вертикальных маяков на стыках. Последующие действия выполняются в таком порядке. Фасадную термопанель устанавливают с угла здания так, чтобы ее нижняя часть плотно прилегала к цокольному профилю. Крепится панель с помощью дюбелей или саморезов. Затем устанавливаются последующие элементы слева направо. Таким же образом осуществляется укладка следующих рядов снизу вверх. Все соединения необходимо герметизировать полиуретановой пеной.
Правильно установленные термопанели имеют полное сходство с кирпичной стеной. Если при монтаже образуются перепады в местах соединений, их устраняют специальными прокладками.
После установки фасадных термопанелей швы заполняют морозостойкой затиркой для наружных работ.
Все работы необходимо проводить в теплое время года.
Данный строительный материал требует особых условий хранения и транспортировки. Клинкерные панели нельзя подвергать ударам и механическим воздействиям. Поддоны с упакованными панелями запрещается устанавливать в несколько рядов. Располагать их нужно так, чтобы можно было рассмотреть этикетку. Освобождать от упаковки изделие нужно непосредственно перед применением. Храниться термопанели фасадные должны строго в горизонтальном положении, облицовочным слоем вверх. Распакованные материалы должны храниться не более 10 суток в защищенном от прямых солнечных лучей месте.
Солнечный фасад спроектирован так, чтобы превысить потребности офисного здания в электроэнергии
Архитектура
Австралийская фирма Kennon объявила о планах нового амбициозного проекта в Мельбурне.
Восьмиэтажное офисное здание, получившее название 550 Spencer, будет производить больше электроэнергии, чем требуется, благодаря ультрасовременному солнечному фасаду, состоящему из 1182 солнечных панелей.
Для ясности: проект 550 Spencer — это не просто установка стандартных солнечных панелей на фасаде, как в Копенгагенской международной школе. Вместо этого его солнечный фасад будет выглядеть как стекло, но будет собирать энергию солнечных лучей с помощью 1182 встроенных солнечных панелей. Хотя они не являются чем-то необычным, солнечные фасады все еще не распространены, и Кеннон сказал, что проект станет первым зданием с солнечным фасадом в Австралии. Фирме пришлось пойти на многое, чтобы это произошло, поручив немецкой фирме Avancis предоставить панели, поскольку на месте их не было.
«В то время я исследовал действующие в Европе продукты для остекления, в которых фотоэлектрические элементы размещены в фасадном стеклянном экране, который не был похож на типичные и уродливые солнечные панели, которые вы видите на крышах», — объяснил основатель студии Пит Кеннон.
«Мы начали переговоры с рядом производителей, вскоре узнав, что они не представлены в Австралии. Мы спроектировали фасад здания с продуктом, и я представил концепцию клиенту. Мы сотрудничали с местным дистрибьютором стекла George Fethers & Co и прилетели руководители продукта из Германии, чтобы встретиться с нами. Мы нанесли на карту солнечные характеристики от различных изменений фасада, оптимизирующих производство электроэнергии».
Kennon
Была и другая проблема: технолог солнечного фасада не получил австралийский сертификат безопасности здания. Чтобы не отчаиваться, Кеннон приступил к отгрузке более 40 панелей. С помощью эксперта по строительной пожарной безопасности Red Fire Engineers фирма построила копию фасада, а затем подожгла ее, чтобы проверить ее работоспособность, тщательно документируя процесс. Подтверждение огнестойкости на руках, проект продвинулся вперед и сейчас находится в стадии строительства.
После ввода в эксплуатацию фасадная солнечная система будет генерировать 142 кВт/ч (киловатт-пик — или сколько электроэнергии она производит в идеальных условиях, например, в ясный солнечный день), что для сравнения составляет около 3–6 кВт/ч. на стандартной установке солнечной панели для дома. По словам Кеннона, этого будет достаточно для производства большего количества электроэнергии, чем требуется зданию, и, кроме того, это устранит 70 тонн (78,4 тонны США) выбросов углекислого газа в год. Еще одним преимуществом является то, что размещение всех солнечных панелей на фасаде освобождает крышу для небольшого сада для офисных работников.
Естественно, мы будем рады продолжить и посмотреть, как эти цифры складываются после завершения проекта. В связи с этим ожидается, что строительство 550 Spencer будет завершено в середине 2023 года.
Источник: Kennon
Посмотреть галерею – 5 изображенийАдам Уильямс
Адам путешествует по земному шару из своего дома в Испании, чтобы представить на страницах New Atlas все самое лучшее из инновационной архитектуры и экологичного дизайна.
Большую часть своего свободного времени он занимается музыкой, возится со старыми компьютерами Macintosh и старается, чтобы его еще более старый автобус VW оставался в дороге.
Город завтрашнего дня: умное стекло — ключ к преобразованию городской энергетики
Более половины семимиллиардного населения мира проживает в городах, и к 2050 году их число вырастет почти до десяти миллиардов. Во избежание климатического коллапса в мегаполисах другой альтернативы энергоэффективным зданиям нет.
Стеклянные фасады, которые производят эко-электричество, обеспечивают теплоизоляцию и защиту от солнца, а также автоматически адаптируются к условиям освещения, помогают в защите климата.
Раньше Вильгельмсбург был запретным для посетителей Гамбурга. Район считается скучным и лишенным достопримечательностей. Но его имидж меняется: теперь он стал местом расположения «самого зеленого дома» Ганзейского города. Пятиэтажный дом BIQ с так называемым биореакторным фасадом — аббревиатура расшифровывается как «Дом с биоинтеллектуальным коэффициентом» — является первопроходцем в области экологичных зданий и сооружений.
Водоросли растут между стеклянными панелями на фасаде и производят биомассу и тепло из комбинации света и углекислого газа. Тепло напрямую подается в 15 квартир для отопления через теплообменники, а биомасса снимается. Он используется для производства биогаза, который топливный элемент преобразует в электричество и тепло.
Система управления распределяет энергию и одновременно регулирует рост водорослей, всегда снабжая их точным количеством углекислого газа (CO2) из топливного элемента, которое требуется для процесса фотосинтеза. Каждый год организмы производят 4500 киловатт-часов электроэнергии — этого достаточно для двух домохозяйств. В демонстрационном проекте остальные потребности в электроэнергии удовлетворяются за счет сети общего пользования. Напротив, в ясные дни избыточное тепло вырабатывается фасадом. Он подается в местную теплосеть или накапливается в геотермальных зондах. Зимой, когда биореактор производит меньше тепловой энергии, BIQ получает необходимую энергию из этих хранилищ.
Дом из водорослей может взять на себя роль первопроходца в будущих строительных проектах. Города являются абсолютными производителями CO2: в глобальном масштабе они потребляют 75% используемой первичной энергии и вызывают 80% выбросов парниковых газов, что является растущей тенденцией в сочетании с растущим населением мира. По словам Клауса Зедлбауэра, руководителя Института строительной физики Фраунгофера (Institut für Bauphysik – IBP), мы должны найти способ быстро противостоять этой тенденции.
«Мы используем около 40 процентов первичных энергетических ресурсов для отопления и охлаждения наших зданий. Здесь есть огромный потенциал для экономии. Цель состоит в том, чтобы решить эту проблему в Центральной Европе». Кроме того, ископаемое топливо, используемое в зданиях, должно быть заменено носителями возобновляемой энергии, а также сохранена зеленая энергия, говорит Седлбауэр.
Градостроители и архитекторы теперь должны действовать быстро: требуются умные дома, которые сами производят электричество и тепло и в то же время предлагают комфортную и безопасную среду обитания.
Вместе с 11 другими институтами Фраунгофера МБП в настоящее время ведет важную подготовительную работу по проекту «Моргенштадт» («Город завтрашнего дня»).
На базе шести городов — Сингапура, Копенгагена, Нью-Йорка, Берлина, Фрайбурга и Токио — исследователи разрабатывают концепции, направленные на достижение успешного энергетического переворота в мегаполисах с разными характеристиками и условиями. Одно уже ясно ученым: умные электрические и тепловые сети, связывающие производство и потребление энергии через множество различных энергоносителей, везде будут элементарной предпосылкой.
Больше, чем просто оконное стекло: в фасадном элементе «культовая кожа» вентиляционное решение между стеклянными поверхностями позволяет компенсировать давление и влажность. Photo: René Müller Photos/seele
Здания с интеллектуальными технологиями и системами автоматизации зданий должны стать ключевыми опорами этих «умных сетей». Солнечные технологии, например, было бы легче интегрировать в дома, чем водоросли.
Солнечные модули можно привинтить к крышам, окнам, вырабатывающим электроэнергию, или интегрировать в каркас здания.
Дополнительные аккумуляторные батареи помогают потреблять как можно больше солнечной энергии непосредственно в здании. Проблема с прямым использованием заключается в том, что солнечная энергия сильно колеблется и часто недоступна, когда это необходимо. Аккумуляторы поглощают избыточную энергию и поставляют солнечную энергию, когда это необходимо.
Солнечно-тепловые установки в свою очередь дают энергию для нагрева горячей воды, а отопительные коллекторы на крыше преобразуют солнечные лучи в тепло. Теплообменник используется для нагрева воды в накопительном блоке, а затем может использоваться на кухне, в ванной и для экономии тепловой энергии. Коллекторы также можно комбинировать с так называемыми сорбционными системами кондиционирования воздуха, преобразующими тепло в холод, что позволяет целенаправленно использовать избыточное тепло и летом.
Если, кроме того, существующие здания будут энергетически реконструированы, выбросы CO2 будут сокращены еще больше.
В своем исследовании «Intelligente Energieversorgung für Berlin 2037» («Умное энергоснабжение Берлина 2037») исследователи из Берлинского университета прикладных наук (Technische Universität Berlin), например, установили, что все потребности столицы в энергии могут быть снижены на 45% до 50% исключительно за счет использования мер по энергосбережению, таких как новые системы отопления и окна.
Красивый вид: современные стеклянные фасады могут полностью заменить каркас здания. Фото: Рене Мюллер Фото/seele
Тот факт, что город завтрашнего дня (Моргенштадт) станет реальностью и что высокопроизводительные модули, коллекторы и энергосберегающие окна могут использоваться повсеместно, во всех областях применения, является предметом одно ключевое условие: инновации в стекле. Современные стеклянные фасады защищают от летнего зноя и устраняют необходимость в энергоемких системах кондиционирования воздуха.
Оконные стекла, усиленные так называемыми наночастицами электрохрома, изменяют свою прозрачность под воздействием напряжения или других провоцирующих факторов, таких как солнечные лучи или нагревание, и, таким образом, служат элементами защиты от солнца или бликов.
С другой стороны, оконные фасады настолько хорошо изолированы, что зимой тепло не может выйти наружу, а с другой стороны, энергия зимнего солнца может проникать внутрь помещений.
Кроме того, стекло защищает чувствительные поглощающие покрытия солнечных модулей и коллекторов от внешних погодных условий, а благодаря специальным покрытиям и текстурам способствует использованию большего количества света для производства электроэнергии и тепла. Новое плоское стекло толщиной всего несколько миллиметров может обеспечить дополнительный импульс для фотогальваники: оно позволяет производить особенно стабильные модули двойного остекления или стеклянные сэндвич-панели со встроенными фотогальваническими пленками.
С 20 по 24 октября 2014 года Glasstec 2014 в Дюссельдорфе, крупнейшая и наиболее международная выставка стекольной промышленности в мире, будет отражать растущее значение стекла как материала для целей защиты климата. В рамках ключевой темы «Интеллектуальные строительные оболочки» будут всесторонне рассмотрены аспекты, имеющие решающее значение для ориентированных на будущее, энергоэффективных и устойчивых строительных оболочек.
Используя примеры крупноформатных макетов фасадов и индивидуальных моделей, специальная выставка «стеклянная технология в прямом эфире», организованная Штутгартским университетом, представит последние разработки в области фасадных и энергия.
Гибкий солнечный элемент: какую фотоэлектрическую технологию можно наиболее эффективно интегрировать в каркас здания? В лабораториях поиски идут полным ходом. Фото: Том Бэрвальд, Берлин/Heliatek
Среди прочего, на специальной выставке будут представлены демонстрации, иллюстрирующие, как современная теплоизоляция, солнцезащитное остекление и сменное остекление могут быть интегрированы в здания. Одним из примеров является стеклянный фасад модульной конструкции «культовая кожа», созданный немецкой компанией Seele.
Фасадный элемент выглядит полностью однородным, без каких-либо видимых стоек или столбов, боковых опор или других элементов крепления. Блок состоит из внутреннего и внешнего стекла.
Между листами стекла находится саморегулирующаяся система компенсации давления, обеспечивающая пассивную вентиляцию за счет взаимодействия с внешним климатом.
Согласно Seele, сэндвич-стекло обеспечивает превосходную тепло- и звукоизоляцию и позволяет интегрировать элементы защиты от солнца. Максимальные размеры элементов 3,20 на 15 метров простираются на несколько этажей, образуя один вертикальный оптический блок. Блоки могут быть спроектированы индивидуально: клиенты могут свободно выбирать расположение, форму и размер прозрачных областей, а также принт и цветовую гамму внешних и внутренних стеклянных поверхностей.
Компания Josef Gartner, дочерняя компания итальянской группы Permasteelisa, разработала функционально автономный фасад другого типа. Особенностью фасада CCF (Closed Cavity Façade) является то, что пространство между внутренней и внешней оболочками фасада полностью изолировано. В закрытую камеру подается осушенный и очищенный воздух под небольшим избыточным давлением, чтобы предотвратить образование конденсата и грязи на оконных стеклах, гарантируя, что их не нужно регулярно чистить в дорогостоящем и сложном процессе.
По мнению экспертов, будущие решения для оболочки здания будут включать еще большую интеграцию фотогальваники. По оценкам аналитиков американской компании по исследованию рынка Nanomarkets, к 2019 году стоимость рынка строительного фотоэлектрического стекла (BIPV) вырастет более чем втрое с 823 миллионов до 2,7 миллиардов долларов США. В своем текущем отчете BIPV они оценивают стекло BIPV как ключевую технологию для домов с нулевым потреблением энергии, которая благодаря новым правилам строительства в США и Европе станет стандартом в будущем.
В готовом виде: гибкие солнечные элементы можно легко производить в рулонном процессе, что обеспечивает низкие затраты. Фото: Тим Деуссен, Берлин/Heliatek
Фотоэлектрическая промышленность уже готовится к решению технологических задач. Такие компании, как Heliatek или Belectric OPV, теперь могут создавать полностью прозрачные солнечные пленки, которые могут функционировать как невидимые электростанции.
Помимо производителей органических фотоэлектрических элементов все большее число производителей тонкослойных модулей также разрабатывают фотоэлектрические пленки.
Например, Miasolé из Калифорнии, дочерняя компания китайской группы Hanergy, использует фотоактивные медные пленки, чтобы достичь уровня эффективности более 14 процентов — почти столько же, сколько возможно с обычными кремниевыми модулями.
С тенденцией к солнечной пленке в центре внимания также находятся новые методы производства. Кремниевые элементы выпиливаются из кремниевых блоков дорогостоящим процессом, а тонкослойные модули «запекаются» в специальных печах. Гибкие ячейки, напротив, могут быть изготовлены непрерывно и быстро путем осаждения из паровой фазы или прессования рулонов.
Осенью восточногерманский производитель машин и оборудования 3D-Micromac поставит первому производителю солнечной энергии машины для рулонной обработки тонких слоев. «Гибкое и экономичное производство фотогальванических элементов может стать главной тенденцией», — объясняет эксперт по 3D Томас Кислинг.
