Фундамент для забора своими руками

Фундамент для забора своими руками

Создание фундаментного основания для строительства забора является необходимым условием. Конструкция забора, вне зависимости от того, из какого материала он изготовлен обладает сравнительно небольшим весом и большой парусность. И, вследствие этого чрезвычайно чувствительно к воздействию порывов ветра. Хороший свежий ветер может запросто повалить заборе без фундаментного основания.

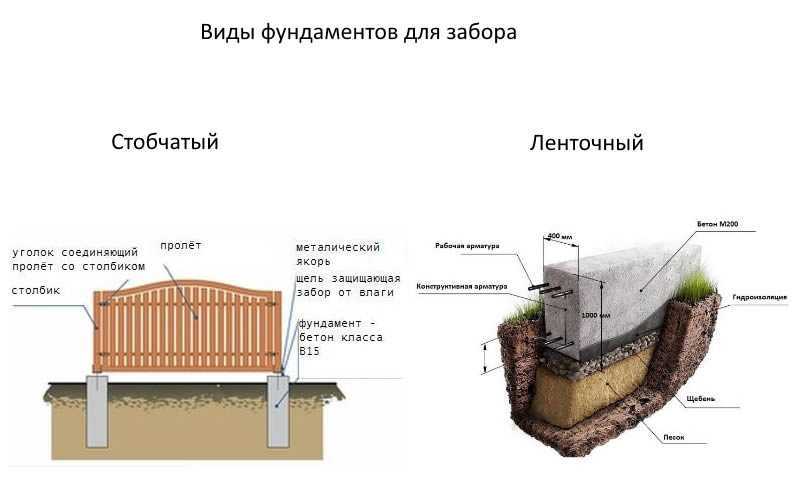

Существует несколько вариантов формирования фундамента для забора.

Этот вариант является наиболее распространенным способом создания фундаментного основания под забор. Он довольно прост в строительстве и вполне может быть воспроизведен в бытовых условиях.

Необходимыми материалами и инструментами при создании такого фундамента является шанцевый инструмент (попросту лопата), деревянные доски и плотницкий инструмент для создания деревянной опалубки и металлические прутки для создания металлического армирующего каркаса.

Первым шагом в строительстве мелкозаглубленного ленточного основания для забора является разработка его проекта. Вы должны уяснить для себя, на какую глубину вы собираетесь заглублять фундамент и какой ширины он должен быть. Примерный проект такого фундаментного основания представлен на рисунке.

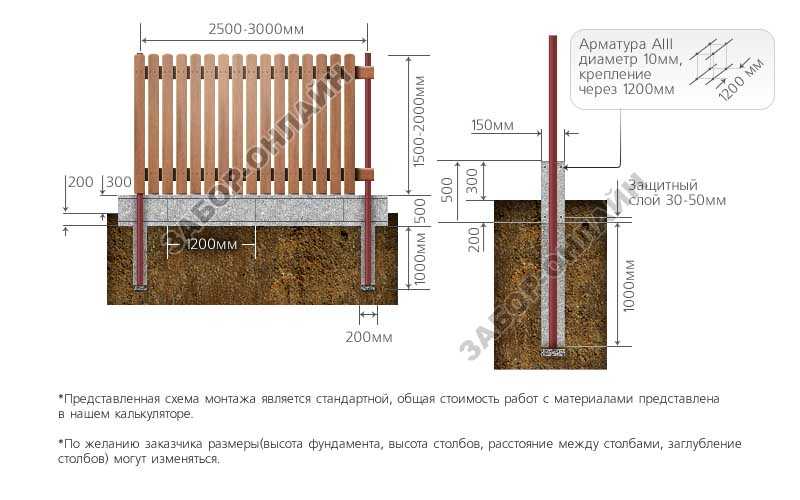

Схема ленточного фундамента для забора

После составления проекта необходимо перенести его на местность. По всей протяженности будущего фундамента натягиваются два параллельных шнура. В нашем проекте под опорные столбы фундаментной основы забора формируется углубленный фундамент. Таким образом нам необходимо разметить ямы и для формирования фундамента несущих столбов. Шаг между таким столбами рассчитывается исходя из размера конструкций забора. При этом можно использовать готовые элементы.

После проведения разметки выкапывается строительная траншея.

Траншея для фундамента под забор

В местах, где будут размещаться опорные столбы выкапываются или пробуриваются отверстия для несуших столбов.

В нашем проекте глубина фундаментного основания составляет сорок сантиметров, а ширина – двадцать сантиметров. Углублять столбы в землю столбы мы планируем еще на сорок сантиметров.

По стенкам выкопанного в земле отверстия мы размещаем гильзу, изготовленную из листа рубероида. Она будет одновременно служить гидроизолятором бетонной опоры и формировать стены будущей опалубки.

Устанавливаем несущие столбы

В стакан из рубероида помещается металлическая армирующая конструкция. Она состоит из 4-5 вертикальных армирующих стержней, соединенных между собой горизонтально расположенными кольцами. В местах пересечений вертикальные прутья и горизонтальные прутья могут закрепляться между собой сваркой. Но сваривать армирующие прутья можно только в том случае, если в их маркировке имеется литера «С». Во всех остальных случаях используется фиксация при помощи пластиковых строительных хомутов или обычной вязальной проволоки, закручиваемой с помощью вязального крюка.

Устанавливаем в траншею опорные столбы

Внутрь армирующей конструкции забиваем металлический опорный столб. Его низ необходимо обработать гидроизолирующим материалом. При установке столбов следите, чтобы они были расположены строго горизонтально. На дно траншей под ленточный фундамент засыпаем песчаную подушку. Песчаную подушку плотно утрамбовываем.

Обратите внимание, что между наружной поверхностью столбов и армирующей сеткой необходимо предусмотреть некоторый зазор. В него будет проникать бетонный раствор и более прочно фиксировать конструкцию. Проверяем строгую вертикальность расположения столбов при помощи строительного уровня.

Бетонируем опорные столбы для забора

Ямы вокруг опорных столбов заливаются цементно-песчаным раствором. Не дожидаясь высыхания и созревания раствора можно приступить к следующему этапу проведения работ.

Устанавливаем арматурный каркас для фундамента забора

На поверхности земли и частично в траншее формируем металлический силовой пояс будущего ленточного фундаментного основания вашего забора. Такой каркас представляет собой пространственную конструкцию, в которой имеется как минимум два горизонтальных силовых слоя. Внутри таких слоев имеются горизонтальные соединительные перемычки, а между собой горизонтальные слои соединяются вертикальными соединительными перемычками. Фиксируются металлические прутья между собой пластиковыми строительными хомутами, вязальной строительной проволокой или точечной электросваркой.

Шаг между вертикальными и горизонтальными соединительными перемычками составляет от двадцати сантиметров. Армирующая конструкция превращает бетонную отливку в новый материал – железобетон, который отличается хорошей сопротивляемостью не только к нагрузкам на сжатие но и на изгиб или разрыв.

Верхний и нижний горизонтальные армирующие пояса должны отстоять на 5-7 сантиметров от поверхности будущей бетонной отливки. Концы арматурных прутов не должны выходить за поверхность будущей конструкции.

Установка опалубки вокруг арматурного каркаса

Вокруг металлического армирующего пояса располагается деревянная конструкция опалубки. Можно использовать специальные разборные конструкции, а можно просто воспользоваться деревянными обрезными досками. Обратите внимание, что масса заливаемого бетонного раствора имеет очень большой вес и поэтому деревянную конструкцию опалубки необходимо сделать максимально прочной. Для этого вертикальные несущие столбы опалубки на противоположных сторонах можно скрепить между собой стальной проволокой. Также под боковые стороны деревянной опалубки можно установить диагональные упоры.

Фундамент для забора — фото

В образовавшуюся конструкцию заливается бетонный раствор. При этом можно осуществить всю заливку одномоментно, заказав машину-миксер, а можно заливать замешиваемый в бытовой бетономешалке бетонный раствор постепенно, послойно. В этом случае рекомендуется укладка раствора именно слоями, а не по отдельным участками.

В ходе заливки бетонный раствор может утрамобовываться деревянными трамбовками либо его толща может обрабатываться вибрационными устройствами. Это выгонит из массы бетона образовавшиеся там воздушные пузырьки, а также заполнит бетонным раствором все пространство опалубки, предупредив образование воздушных полостей.

После заливки бетонное основание созревает в течении нескольких недель. В ходе созревания ,особенно в жаркую погоду его надо предохранять от излишнего испарения влаги. Для этого поверхность бетонной отливки проливается водой из шланга, а также накрывается изолирующими материалами или простой древесной стружкой.

Фундамент для забора своими руками

После созревания бетона к несущим металлическим столбам крепятся другие элементы конструкции забора.

Фундаментное основание для забора на винтовых сваях

Кроме бетонного основания и мелкозаглубленного фундамента забор можно формировать и на винтовых сваях.

Забор для фундамента на винтовых сваях

Винтовая свая представляет собой толстостенную трубу, конец которой заострен и на нем имеются лопасти, которые позволяют свае при повороте вкручиваться в землю. Ранее такие сваи в основном использовались для строительства прибрежной инфраструктуры в грунтах с высоким уровнем влажности, но сейчас такие конструкции применяются почти везде.

Вкручивание винтовых сваи не требует никакого механического оборудования, за исключением поворотного ворота. Таки сваи вкручиваются очень быстро, практически за минуты, после чего на них тут же можно приваривать или прикручивать горизонтальные конструкции. Таким образом установка забора при помощи винтовых свай как фундаментного основания может занять всего один день.

Видео — Фундамент для забора

Ленточный фундамент под забор своими руками – как залить ленточный фундамент под забор пошаговая инструкция

Опупбиковано: 05.07.2021 | 3641

• Содержание

Готовый ленточный фундамент для забора из профнастила

При ведении строительства из кирпича или малоразмерных стеновых блоков практически никакого иного выбора, кроме ленточного фундамента, у застройщика не остается. Однако, такая технология может применяться и в других случаях. Когда есть потребность полностью отделить территорию, не оставив никакого зазора между грунтом и ограждением, то он также будет самым разумным решением.

Примером такого выбора может быть ленточный фундамент под забор из сетки или профнастила. По сравнению со столбами на отдельных основаниях ленточный фундамент более дорогой и трудоемкий вариант. Но он гарантирует надежность и максимальный уровень изолированности.

Для каких ограждений применяется ленточный фундамент?

Фундаментное основание ленточного характера используют при необходимости надежной основы, которая должна устанавливаться под ограждения с увеличенной массой.

Виды ограждений:

• кирпичное;
• кованое;
• каменное;
• габион;
• профлист;
• массив из дерева;
• бетон.

Ленточный вариант фундамента подходит для участка, на котором обустройство глубокого столбчатого основания невозможно. Для слабой почвы применяют заглубленную ленту, а для твердой — незаглубленную.

Среди плюсов выделяют:

• высокую прочность даже при небольшом заглублении;
• повышенные показатели устойчивости по отношению к механической нагрузке и воздействию окружающей среды, включая ветер;
• срок эксплуатации забора увеличивается на несколько десятков лет за счет получения прочной основы;
• при необходимости можно провести усиление конструкции с помощью дополнительных труб или металлических уголков;
• возможно провести облицовку, что придает более эстетичный вид ограждению.

Среди минусов указывают сложность работы и увеличенные затраты на материалы. В ряде случаев установка забора возможна только с помощью применения спецтехники.

Еще одним существенным нюансом будет требование к строгому выполнению порядка работ, так как любая ошибка может привести к уменьшению характеристик фундамента и уменьшенному сроку эксплуатации. До момента начала работ учитывают все факторы и составляют план обустройства основания в виде схем и чертежей.

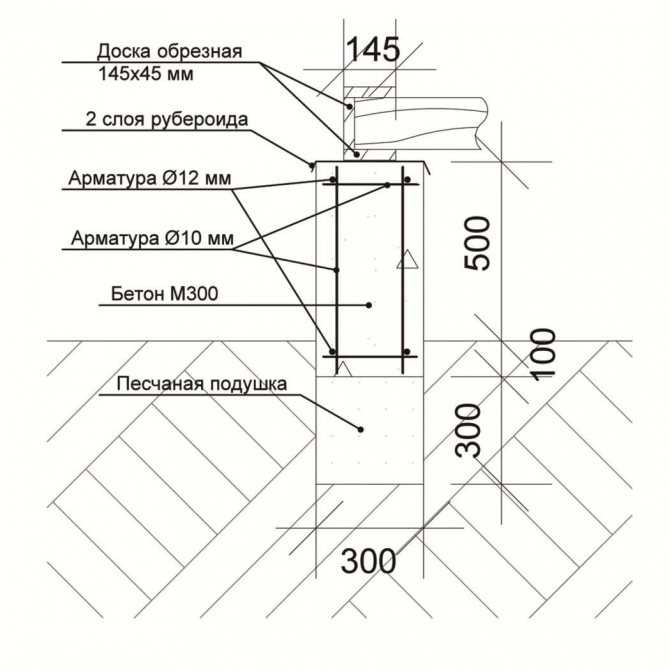

Чертежи и схемы

На предварительном этапе проводятся расчеты и создаются чертежи, в которых учитывают все основные данные по фундаментному основанию и забору. Для каждого типа забора чертеж составляется индивидуально.

На схемах отмечаются все размеры и используемые материалы.

Дополнительно должны быть учтены места с усилениями фундамента арматурой или аналогичными методами.

Виды ленточных оснований

Бывают:

1. Сборные. Для обустройства используются сплитерные блоки, искусственные или натуральные камни. Монтажа несложен и сокращается по времени в разы. При возведении допускаются небольшие отклонения в размерах. Важно, чтобы фундаментный материал был прочен и устойчив к влаг

2. Монолитные. Для тяжелых сооружений с большой несущей способностью. Их создание трудоемко, требует опыта в строительстве, большого расхода материалов.



Виды ленточных оснований

• a — из блоков: 1 — отмостка, 2 — обратная засыпка грунтом.
• б — монолитный: 1 — насыпной грунт, 2 — монолитный бетон.
• в — кирпичный: 1 — кирпичный фундамент, 2 — обратная засыпка грунтом.
• г — на пучинистых грунтах: 1 — песчано-гравийная смесь, 2 — щебень или гравий, 3 — песчаная подушка.

I — из блоков

              II — монолитный

              III — из кирпича.

В зависимости от используемого сырья выделяют ленту:

• кирпичную;
• железобетонную;
• бутобетонную;
• грунтоцементную;
• каменную.

По способу углубления в грунт бывает трех видов:

1. Заглубленная. Строится ниже точки промерзания почвы на глубине от 1 м. Причем чем рыхлее земля, тем больше должен быть показатель. Применяется под массивные ограждения из кирпича, камня, бетона, с коваными элементами.

2. Мелкозаглубленная. Обустраивается на глубине до 50 см на устойчивых грунтах. Подойдет для высоких заборов из профнастила, евроштакетника, дерева, сайдинга. В качестве столбов берутся профильные трубы, бетонные или винтовые сваи.

3. Незаглубленная. Точка опоры основания совпадает с уровнем грунта. Подойдет к обустройству на песчаной почве для небольших заборов. Отличный вариант для местности с высоким уровнем залегания грунтовых вод. Этому фундаменту не страшны силы морозного пучения.



Ширина будущего основания зависит от веса заборного материала для пролетов. Чем тяжелее, тем шире следует делать траншею. Средний показатель – 40 см.



Расчет глубины и ширины

Ширина ленты подбирается на основании расчётов. Для этого применяют такую же методику, которую используют что и при разработке основания для дома. Но при расчёте основания для забора требуется помнить о напоре ветра. Поэтому такие конструкции показывают сопротивляемость ветровой нагрузке.

При выполнении строительства загородных объектов допустимо использовать опытные значения. За основу ширины ленты для основания принимают величину равную 350 мм.

Глубина траншеи зависит от типа ограждения и свойств грунта. Мелкозаглубленный ленточный фундамент устраивают на глубине от 0,7 до 1 мм, глубокую основу закладывают на уровень ниже глубины промерзания на 20-30 см.



Приготовление бетона

Для изготовления ленточного фундамента допустимо использовать или готовую смесь, приобретённую на местном ЖБИ или самостоятельно приготовленным, кстати, если соблюдать все технологические требования, то качество такого бетона не будет уступать заводскому. Последовательность операций выглядит следующим образом.

В емкость с заранее залитой водой засыпают дозированное количество цемента и воды, в процессе засыпки требуется проводят постоянное перемешивание.

В последнюю очередь добавляют просеянный песок, щебень.

Во время изготовления раствор станет или чрезмерно густым, или жидким. Добавлением песка или воды регулируют плотность бетона.

Мнение эксперта. Владимир Ульянов: занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке. Для изготовления бетона для заливки фундамента целесообразно использовать цемент М400 и выше.

Часто изготовители цемента указывают в рекомендациях по изготовлению раствора дозировку в кг, поэтому с использованием справочных материалов, имеет смысл перевести кг в объемные величины. Это облегчит изготовление готового бетона.

Монтаж основания своими руками

Давайте еще раз подробно рассмотрим процесс строительства ленточного основания.

Разметка территории участка

Разметка участка – начальный этап создания несущей конструкции какого-либо типа. Чтобы заложить основу, необходимо знать не только комплекс конкретных правил, но и иметь четкое представление, где она будет располагаться.

Важно придерживаться размеров ленточного основания, которые имеют определенные стандарты и, зависимо от проекта, могут увеличиваться либо уменьшаться.

На почву наносятся цифровые показатели периметра будущей постройки. Когда это сделано, в углах участка монтируются прутки из арматуры.

Нужно также убедиться, соответствуют ли углы прямым. Используйте такой инструментарий, как угломер или специализированная лазерная рулетка. Можно выполнить расчеты и старыми проверенным методом – замерами по диагонали.

После проверки углов берётся шнур и крепится на армирующие изделия. В результате получается внешняя разметка. Подобным образом создается и внутренняя. Только в этом случае нужно учесть отступ в 40 см.

Разметка территории

Прежде чем перейти к последующим работам, необходимо выявить все имеющиеся перепады земельного участка. Цель – обнаружить точку, которая находится ниже остальных. Потом от этой отметки выкапываются ямы. Перепады исключаются.

Создание фундаментной ямы

Глубина закладки ленточного основания может достигать 40 см, что, в принципе, не является окончательным показателем. Бывают основания, которые закладываются более глубоко. Выкапывая траншеи, нужно проследить, чтобы дно всегда было ровным. Отклонения уровня должны быть наименьшими.

Сборка опалубочной конструкции

Чтобы залить ленточный фундамент для забора из профнастила, можно собрать опалубку из фанеры. С помощью этого материала можно создавать идеально ровную поверхность основания. Однако стоит учитывать, что фанера необходимой толщины имеет более высокую стоимость, чем обрезная доска.

Листы фанеры скрепляют брусками с внешней стороны и устанавливают в траншею, проверяя вертикальность расположения. Опалубка должна возвышаться над уровнем грунта на 20-25 см. внутри траншеи устанавливают распорки одинаковой длины между листами фанеры. Это позволить сохранить одинаковый просвет по всей длине траншеи. С внешней стороны ставят подпорки и упоры, чтобы конструкция не деформировалась под давлением бетонной массы.

Если для сборки опалубки используется обрезная доска, то важно, чтобы между элементами не было зазора. Кстати, у нас есть более подробная информация про строительство опалубки для забора своими руками.

Усиление фундамента посредством армирования

На этом этапе возведения ленточного основания необходимо заложить дно кирпичами. Это нужно сделать для установки армирующих частей. Затем используются пруты и вязальная проволочка. Посредством этого мероприятия выполняется повышение прочности каркаса, ячейки которого должны быть 33×35 см.

Армированная опалубка

Проводится укладка конструкции на дно поверх кирпичей. Если сварить арматуру, то каркас лишится гибкости, поэтому лучше его связать. Выступы готового изделия должны достигать 5 см с каждой стороны. Это необходимо для монтажа внутри монолитной ленты

Защита фундамента от излишка влаги, обустройство дренажа

Независимо от применяемого типа ленты, чтобы она служила долго, рекомендуется не пренебрегать обустройством гидроизоляционного слоя.

Он выполняется двумя способами:

1. Настилкой рубероида. Бюджетный, быстрый, но не столь надежный способ защиты от влаги, поскольку уже через 2-3 года начинает отслаиваться. Этим материалом выкладывают дно траншеи и покрывают готовое застывшее основание. Для фиксации сверху проходятся смолой или горячим битумом.
2. Добавлением в бетонный раствор средства типа Пенетрона. Это отличная защита ленточного фундамента любого заглубления. Преимущество его в том, что основание целиком становится непроницаемым для влаги. Пенетрон добавляют в раствор на этапе замеса. Готовое основание не нуждается в дополнительном покрытии гидроизоляционным материалом.

Установка дренажной трубы в траншее

Если нужно провести заливку фундамента под забор на участках с высоким уровнем грунтовых вод, то следует заранее побеспокоиться о создании дренажа.

В траншею сверху песчаной подушки укладывается пластиковая или асбестоцементная труба под уклоном диаметром от 8 до 11 см, оба края которой рекомендуется заполнить песком. Это делается для того, чтобы при заливке ленты бетоном раствор не попал в полость трубы. Ниже подошвы фундамента в нескольких местах потребуется вырыть смотровые колодца, куда будет стекать вода из труб при промывке.

Если же ограждение будет на склоне, то удобнее сделать открытый дренаж. То есть вблизи конструкции вырыть несколько канав, связанных между собой.

Заливка бетона

Для устройства ленточного фундамента под забор из профнастила нужно приготовить бетон марки 250-300. Соотношение компонентов смеси зависит от марки цемента, который имеется в вашем распоряжении. Еще проще заказать готовый бетон на специализированном предприятии..

Вам не придется делать замесы и разносить материал. Подача смеси из миксера значительно ускорит и облегчит процесс, а удорожание в итоге не превысит 15%.

Первоначально заливаются столбовые приямки с установленными опорами. Потом еще раз проверяется вертикальная установка столбов. После этого бетон можно залить по всей траншее и уплотнить вибратором или простым штыкованием. Весь процесс необходимо выполнять непрерывно. Схватывания бетона на отдельном участке не должно произойти



Заключительные работы

Установка ленточного основания осуществлена в соответствии с современными нормами. Но это еще не все, теперь нужно взять мастерок и качественно выровнять поверхность. Можно использовать вибратор, что будет даже лучше. Несколько мест следует проткнуть щупом или армирующим предметом. За счет этого исчезнут излишки находящегося внутри воздуха.

Пока фундамент застывает, необходимо покрыть его влагоустойчивым составом. Чтобы сверху не было трещин, несущая конструкция смачивается водой. Снятие опалубочной системы лучше проводить через месяц. При хорошей теплой погоде можно разобрать через неделю
