Фундамент из блоков 20х20х40: разновидности и сфера применения

Дата: 13 июня 2018

Просмотров: 2478

Содержание

• Основания столбчатого типа – разновидности фундаментов
• В каких случаях не стоит выполнять фундамент из блоков 20х20х40 марки ФБС
• Блоки 20х20х40 – сфера применения
• Фундаментные блоки (размеры 20х20х40) – рекомендации по выбору
• Фундаментные блоки для строительства дома – характеристики и особенности
• Технология возведения и важные моменты при сооружении фундаментной основы
• Планируем сделать фундамент из блоков – подготовительные мероприятия
• Заключение

Для обеспечения устойчивости зданий строители сооружают фундаментные основы различной конструкции. Важно при постройке основания обеспечить надежность фундамента, определяющего ресурс эксплуатации строения. Фундамент, типы и виды которого отличаются, должен подбираться с учетом концентрации влаги в грунтах и массы строения. Достаточно распространенное решение – заглубленный столбчатый фундамент из блоков 20х20х40. Он отличается прочностью и способен выдержать дополнительную нагрузку, которая возникает, если производится усиление перекрытий.

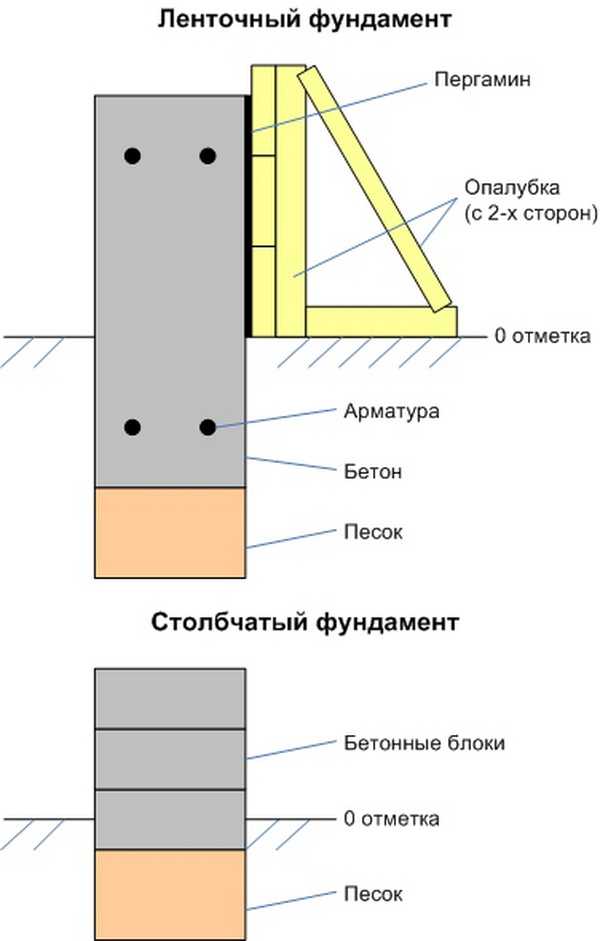

Основания столбчатого типа – разновидности фундаментов

Столбчатые основания положительно зарекомендовали себя при возведении зданий облегченного типа на основе деревянных брусьев, бревен или готовых каркасов. Основы столбчатой конструкции эффективны на плотных грунтах со значительным уровнем промерзания. При необходимости возведения зданий на пучинистых почвах, столбчатая база является единственно верным вариантом. Фундаментные основы отличаются конструкциями, а также применяемыми для их возведения материалами.

Правильный подход к выбору типа основы дома позволит сделать постройку крепкой и рационально расходовать средства на строительство

Для изготовления могут использоваться следующие стройматериалы:

• природный камень;
• обожженный кирпич;
• бетонные блоки;
• деревянные столбы;
• железобетонные колонны;
• металлические профили;
• асбоцементные трубы.

Для обеспечения устойчивости стен здания важно предварительно выполнить расчет, а при изготовлении выдержать вертикальность опорных колонн и обеспечить требуемую площадь сечения опор в зависимости от применяемых материалов.

Важно соблюдать требования по минимальным размерам опорных поверхностей в зависимости от применяемых материалов:

• бутовый камень – 60х60 см;
• бутобетон – 40х40 см;
• железобетон – 30х30 см;
• кирпич – 50х50 см;
• деревянные брусья – 20-40 см;
• асбоцементные трубы – диаметр 20 см;
• фундаментные блоки – 40х40 см.

После извлечения грунта и формирования приямков в каждой формируется демпферная подушка, которая укладывается на спланированное основание. Она выполняется на основе необходимого количества перемешанного песка и щебня. Затем подсыпка увлажняется и трамбуется.

Небольшие постройки, каркасные дома и малоэтажные строения возводят на опорно-столбчатом фундаменте

На этом подготовка заканчивается и сооружается один из следующих типов столбчатых фундаментов:

• блочный. Он изготавливается из стандартных бетонных или усиленных железобетонных блоков. Укладку блоков выполняют с помощью цементного раствора;
• бетонный. При его сооружении каркас щитовой опалубки с арматурной решеткой заливают предварительно подготовленным бетонным раствором;
• кирпичный или бутовый. Применяемый для его изготовления каменный стройматериал бетонируется связующей цементной смесью;
• трубчатый. Он отличается использованием труб из металла или асбоцемента в качестве опорных элементов. Нижний уровень труб располагается на большой глубине;
• деревянный. Его основу составляют пропитанные антисептическим составом опорные балки из древесины. При этом важно гидроизолировать находящуюся в грунте часть бруса.

Принятие решения о выборе стройматериала для изготовления столбчатого фундамента осуществляется после расчета его нагрузочной способности, учитывающей вес здания и характер грунта. При повышенной концентрации в грунте крупного песка и глинистой фракции целесообразно отдать предпочтение столбчатому фундаменту. Опорные колонны отличаются разнообразием форм в поперечном сечении. Они изготавливаются круглыми, квадратными или прямоугольными.

Решив сооружать столбчатое основание, помните, что его конструкция не позволяет обустроить подвальное помещение. Однако свободное пространство обеспечивает возможность беспрепятственного расположения под полом здания электрических, канализационных и других коммуникаций.

В каких случаях не стоит выполнять фундамент из блоков 20х20х40 марки ФБС

Не всегда конструктивные особенности здания и характер почвы позволяют использовать столбчатый фундамент на основе блоков марки ФБС. Ограничения вызваны следующими моментами:

Возводя опорно-столбчатый фундамент, работы можно выполнять своими руками

• склонностью грунта к горизонтальным подвижкам. На таких почвах столбчатые основания подвержены боковому сдвигу;
• повышенной массой здания, строительство которого планируется на почвах с пониженной несущей способностью. Столбчатый фундамент не способен выдержать вес массивных стен.

Значительные высотные перепады также создают сложности при сооружении основания столбчатого типа.

Блоки 20х20х40 – сфера применения

Популярные в строительной отрасли фундаментные блоки 20х20х40 см представляют собой изделия в форме прямоугольного параллелепипеда.

Сравнительно небольшие габариты при достаточно малом весе позволяют ускоренными темпами выполнять различные виды строительных задач:

• сооружение фундаментных оснований столбчатой конструкции;
• строительство оснований ленточного типа;
• возведение капитальных стен объектов жилого и производственного назначения.

Небольшая масса блоков и удобные размеры позволяют оперативно осуществлять строительные мероприятия как силами профессиональных каменщиков, так и частными застройщиками.

Фундаментные блоки (размеры 20х20х40) – рекомендации по выбору

Планируя возвести фундамент из блоков 20х20х40 своими руками, необходимо ответственно подойти к выбору строительного материала. Стоит обратить внимание на изделия марки ФБС, технологический процесс производства которых регламентирован требованиям действующих стандартов.

Возможность выбора недорогого и качественного материала

Выбирая блочную продукцию, обратите внимание на следующие моменты:

• максимальную несущую способность блоков, опоры из которых будут подвергаться воздействию нагрузок от массы строения;
• результаты предварительно выполненных расчетов, учитывающих особенности почвы и вес возводимого здания;
• рабочие характеристики блочных изделий, гарантирующие морозостойкость блоков, а также их теплоизоляционные характеристики;
• использование при производстве блочной продукции различных видов заполнителя, характеристики которых влияют на запас прочности изделий.

При выборе блоков также проверьте наличие сертификатов и паспортов качества, гарантирующих соответствие блоков требованиям действующих нормативных документов.

Фундаментные блоки для строительства дома – характеристики и особенности

Приняв решение возвести фундамент из блоков 20х20х40 см, тщательно изучите характеристики материала, а также проанализируйте его достоинства и недостатки.

Остановимся на рабочих характеристиках блочного стройматериала:

• длина составляет 400 мм;
• ширина равна 200 мм;
• высота не превышает 200 мм;
• масса одного блока находится в интервале 38-34 кг;
• удельный вес составляет 1,65-2,2 т/м3;
• коэффициент теплопроводности не превышает 1,16 Вт/мК;
• морозостойкость составляет 50 циклов и обозначается индексом F50.

Технология позволяет быстро построить опорно-столбчатую основу из блоков своими руками одному человеку

Следует обратить внимание, что предлагаемые изготовителями фундаментные блоки размером 20х20х40 см в соответствии с требованиями государственного стандарта имеют на самом деле несколько другие размеры – 390х190х188 мм. Для ускорения расчетных операций предприятия-производители используют округленное значение габаритов.

Наличие полостей – важная конструктивная особенность продукции, выпускаемой в различных исполнениях:

• монолитные блоки применяются для фундаментных основ, а также строительства цокольных помещений и подвалов;
• пустотелые изделия востребованы для сооружения межкомнатных перегородок, строительства перемычек и возведения стен.

Блочные изделия обладают рядом достоинств:

• отсутствует необходимость использования специального строительного оборудования для подъема блоков;
• нет потребности в привлечении значительного объема рабочей силы для сооружения фундамента;
• не нужно собирать опалубку, возводя ленточное основание или сооружая столбчатую основу;
• ускоренными темпами кладки, благодаря которым сокращается продолжительность строительного цикла;
• возможностью применения для строительства в любой период года, независимо от температурных и погодных условий;
• приемлемой нагрузочной способностью, позволяющей воспринимать массу строения и реакцию почвы;
• доступной ценой, позволяющей значительно снизить суммарную стоимость строительных операций.

Работа начинается с правильного расчёта необходимых стройматериалов согласно предварительно подготовленному плану каркасного дома или другой постройки на ФБС

К незначительным недостаткам относятся:

• увеличенный расход цементной смеси, применяемой для кладки фундамента;
• необходимость дополнительного утепления, связанная с пониженными теплоизоляционными характеристиками;
• восприимчивость материала к воздействию влаги, требующая надежной гидроизоляции.

Технические характеристики и эксплуатационные свойства блоков 20х20х40 позволяют использовать их для сооружения фундаментных оснований малоэтажных строений, а также для постройки подвальных помещений.

Технология возведения и важные моменты при сооружении фундаментной основы

При сооружении фундамента столбчатого типа важно учесть следующие нюансы:

• выдержать расстояние между блочными опорами, составляющее от 1,3 до 3 м;
• обеспечить расстояние от уровня почвы до верхней плоскости опоры 0,3-0,6 м;
• выдержать толщину демпфирующей песчано-гравийной подсыпки на уровне 15-20 см;
• заполнить пространство между опорами и почвой песком и щебнем.
• рассчитать нагрузочную способность базы, гарантирующую устойчивость строения.

Технология, в соответствии с которой возводится столбчатый фундамент или сооружается ленточный фундамент из блоков 20х20х40, предусматривает следующие этапы:

Для предотвращения механических повреждений и перекоса конструкции на столбы нельзя устанавливать кирпичи или блоки несущих стен

1. Выполнение необходимых расчетов.
2. Определение потребности в стройматериалах.
3. Подготовительные мероприятия.
4. Разметку строительной площадки.
5. Извлечение грунта.
6. Засыпку подушки.
7. Кладку блоков.
8. Гидроизоляционные работы.

Остановимся на особенностях выполнения отдельных этапов.

Планируем сделать фундамент из блоков – подготовительные мероприятия

На подготовительной стадии выполняются следующие работы:

1. Определение характера грунта, уровня промерзания почвы и глубины расположения водоносных слоев.
2. Очистка строительной площадки от мусора и растительности с дальнейшим удалением плодородного грунта.
3. Планирование поверхности и разметка контура фундамента.

После завершения подготовки приступайте к земляным работам.

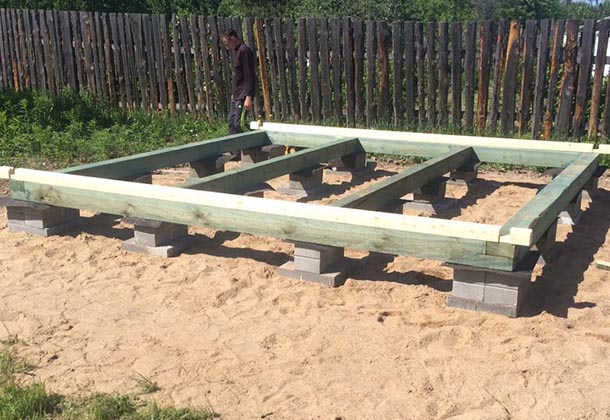

Готовим приямки под столбы из блоков

Извлечение грунта под фундамент осуществляется вручную или с помощью малогабаритной строительной техники. При извлечении почвы важно выдержать вертикальность стенок и углубиться в грунт, превышая уровень промерзания почвы на 0,5 м. Основание приямка следует разровнять.

По правилам строительства столбы из блоков должны устанавливаться в углах по периметру дома и под пересечением внутренних перегородок

Установка столбчатых опор

Монтаж блоков выполняется по следующему алгоритму:

1. Насыпьте подушку из песка и щебня.
2. Увлажните и утрамбуйте подсыпку.
3. Производите кладку блоков на цементный раствор.
4. Контролируйте правильность кладки.
5. Затрите стыковые швы.

Возводите опоры до заданной высоты над нулевой отметкой.

Выполнение гидроизоляции

Для гидроизоляционной защиты используются следующие методы:

• обмазка поверхности фундамента битумным составом;
• защита стенок основания листовым рубероидом.

Важно укладывать рубероид с перекрытием в 15-20 см, а при нанесении обмазочных составов осуществлять двухслойную обработку. Защитная гидроизоляция предотвратит доступ влаги и не позволит грунтовым водам размыть цементный раствор. После того, как закончен фундаментный монтаж, необходима отмостка. Она также защищает фундамент от отрицательного воздействия влаги.

Заключение

Фундамент из блоков 20х20х40 – проверенная временем конструкция, обеспечивающая устойчивость и длительный ресурс эксплуатации малоэтажных строений. Важно использовать для сооружения фундамента качественные материалы и тщательно изучить технологию. Самостоятельное выполнение работ позволит уменьшить объем затрат.
