Армирование фундамента своими руками: Армирование фундамента своими руками: пошаговое руководство

Армирование ленточного фундамента своими руками — Портал о строительстве, ремонте и дизайне

Содержание

• 1 Предварительный этап
• 2 Сборка каркаса
  • 2.1 Изготовление поперечных элементов
  • 2.2 Подготовка арматуры
  • 2.3 Сборка каркаса под фундамент
• 3 Установка каркаса
  • 3.1 Оторвать арматуру от грунта
  • 3.2 Горизонтальная планировка
  • 3.3 Вертикальная ориентация
• 4 Заливка фундамента

Согласно нормам и правилам обустройства фундаментов, бетонную массу необходимо усилить арматурой, но даже армирование ленточного фундамента можно выполнить своими руками.

По законам сопротивления материалов, бетонный монолитный блок способен выдерживать максимальные нагрузки на сжатие.

При этом его прочность при нагрузке «на изгиб» совсем невелика.

По сути, бетон является хрупким материалом.

Для придания бетону необходимой эластичности, его укрепляют металлической или композитной арматурой. Этот процесс называется армирование.

Армированный бетон способен с одинаковой надежностью воспринимать статические и динамические нагрузки.

Предварительный этап

Процедура армирования ленточного фундамента начинается после того, как выкопана и обустроена траншея.

Под небольшие объекты типа бани, гаража, летней кухни или небольшого дома траншею удобнее выкопать вручную.

В таком решении есть следующие преимущества:

• небольшой объем вынутой земли;
• стены траншеи ровные;
• объем бетона потребуется оптимальный.

На дно засыпается слой песка толщиной 10 см, который нужно уплотнить. Для этих целей его проливают водой. Это самый эффективный способ уплотнения.

На видео показано, как выполняются работы по разметке и подготовке траншеи под свайно-ленточное основание.

Видео:

Для того чтобы правильно рассчитать потребность в арматуре, необходимо еще раз измерить длину и ширину траншеи.

Если свайно-ленточный фундамент имеет не прямоугольную, а более сложную конфигурацию, нужно взять в расчет размеры дополнительных отрезков.

Протяженность периметра, измеренная в метрах, послужит основой для подсчета потребности в арматуре.

Каркас из арматуры может иметь сложный профиль. Это зависит от размеров фундамента. В самом простом варианте каркас собирается из пяти продольных отрезков.

Значит, длину периметра нужно умножить на пять. Таким способом определена общая длина арматуры, которая потребуется для обустройства фундамента.

Сборка каркаса

При закупе арматуры надо учесть, что пруток потребуется и на изготовление поперечных стержней. Стандартная длина арматурного прутка диаметром 12 мм составляет 11,7 метра.

Многолетняя практика показывает, что каркас можно изготовить заранее и уже в готовом виде установить в траншею.

Нередко используется и другой способ, когда сборка арматурного остова выполняется своими руками непосредственно в траншее.

Принципиальной разницы между этими подходами нет.

Важно, чтобы все действия по сборке выполнялись правильно, в соответствии с действующими строительными нормами. Конкретный выбор делается исходя из реальных условий.

Монолитный свайно-ленточный фундамент получил такое наименование в соответствии со своими прочностными характеристиками.

Это значит, что прочность основания на любом участке одинакова.

Такое условие в значительной мере должен обеспечивать арматурный каркас. Арматурную конструкцию нужно собрать и зафиксировать в собранном положении таким образом, чтобы ее жесткость была одинаковой на любом отрезке.

Исключение составляют углы. Здесь выполняется соединение продольного и поперечного участков. Их необходимо соединить правильно, в строгом соответствии с требованиями технологии.

Изготовление поперечных элементов

Каркас, предназначенный для армирования свайно-ленточного фундамента, имеет объемную форму.

Для того чтобы получить требуемый объем, можно использовать короткие отрезки арматуры, а также специальные заготовки круглой или прямоугольной формы.

Удобнее работать с прямоугольными хомутами, которые нужно изготовить заранее. Это ответственный этап и все операции требуется выполнять правильно.

При формировании арматурного остова чаще всего используют арматуру диаметром 12 и 8 мм. Поперечные хомуты гнут из тонкого прутка.

В этом деле требуется точность исполнения операций. Так называемые хомуты должны иметь одинаковые размеры.

Предварительно следует сделать разметку арматурного прутка. Высота и ширина изделия определяется в соответствии с размерами поперечного сечения ленточного фундамента.

Когда глубина траншеи составляет 1 м, а ширина 0,5 м, то размеры хомута должны составлять 0,7 и 0,3 соответственно.

Эти пропорции близки к нормативам, которые указаны в правилах строительства.

Изготовить хомуты можно своими руками. Здесь можно воспользоваться станком для гибки арматуры или сделать простейшее приспособление из подручных материалов.

Очень важно правильно настроить приспособление и отработать последовательность операций.

Подготовка арматуры

Следующим шагом нужно подготовить арматуру, из которой будет собираться остов. Прут арматуры должен иметь такую же длину, как и длина одной стороны дома.

На практике такое совпадение встречается очень редко. В том случае, когда прут арматуры оказывается длиннее, его просто обрезают до требуемого размера.

Видео:

Если арматура оказалась короче, то ее необходимо нарастить. Делается это простой связкой двух или более отрезков. Соединение нужно выполнить специальной вязальной проволокой.

Важно помнить, что перехлест прутков должен быть не менее одного метра. Армировать фундамент желательно целыми отрезками прутка.

Сборка каркаса под фундамент

Удобнее собрать каркас на площадке рядом с траншеей под свайно-ленточный фундамент. Первым действием следует разложить хомуты вдоль траншеи на расстоянии одного метра один от другого.

Следующий шаг – продеть длинный отрезок арматуры внутрь хомута и выполнить крепление в каждой точке соприкосновения. Затем, таким же способом продеваются следующие три отрезка.

Все они связываются с хомутами вязальной проволокой. Пятый отрезок арматуры укладывается поверх полученной конструкции и крепится к хомутам таким же способом.

После завершения этой операции можно сказать, что каркас на одну сторону фундамента готов.

При стандартной форме свайно-ленточного основания таких конструкций должно быть четыре. Две по длинной стороне и две по ширине.

Следующим действием собранные конструкции опускаются на свое место в траншее. Здесь их нужно скрепить между собой и сделать это правильно.

Делается это тем же способом с применением вязальной проволоки. Для усиления конструкции внешние углы соединяются с помощью уголков, согнутых из арматуры.

Монолитный ленточный фундамент требует повышенной прочности в угловых опорных точках.

Вязка арматуры выполняется с использованием соответствующих инструментов.

Это могут быть специальные щипцы или крючок, который можно сделать своими руками.

Установка каркаса

После того, как каркас опущен в траншею, его необходимо правильно сориентировать. Это ответственная операция, которая определяет надежность основания в целом.

Монолитный свайно-ленточный фундамент не оправдает своего назначения, если не будут выполнены простые по своему содержанию требования.

Первое требование заключается в том, чтобы прутки арматуры не выступали наружу из бетонного основания. На видео показан правильно установленный в траншее арматурный остов.

Видео:

Практика показывает, что при индивидуальном жилищном строительстве правила не всегда соблюдаются. Ничего хорошего из этого не следует.

Оторвать арматуру от грунта

Согласно многолетнему опыту строительства известно, что между арматурным остовом и грунтом должно быть расстояние в пределах десяти сантиметров.

Для того чтобы обеспечить этот зазор, используются специальные опоры. На практике чаще всего применяют обломки кирпича или обрезки металлического уголка.

Горизонтальная планировка

Армированный монолитный фундамент служит долго и надежно, если все требования при его обустройстве выполнялись с высокой точностью.

Верхнюю плоскость каркаса необходимо выставить строго горизонтально. В этом случае верхний слой бетона будет иметь одинаковую толщину по всей поверхности.

Вертикальная ориентация

Каркас необходимо закрепить в траншее таким образом, чтобы арматура не соприкасалась со стенами опалубки.

Если этого не сделать, то при заливке бетона вся конструкция может потерять форму и сдвинуться в одну из сторон.

Боковые распорки легко устанавливаются своими руками. Для этих целей можно применить отрезки арматуры.

Заливка фундамента

Правильно выполненные работы по армированию ленточного фундамента позволяют добиться желаемого результата. Основание будет служить долго и надежно.

Даже значительные изменения внешних условий, таких как повышение уровня грунтовых вод или проседание грунта, не окажет на ленточный фундамент существенного влияния.

В то же время очень важно аккуратно выполнить завершающую часть работ по обустройству ленточного фундамента в целом. Заливка бетона не сложная, но ответственная операция.

На видео показано, как она выполняется.

Видео:

Многие застройщики, которые возводят дом своими руками, предпочитают выполнять заливку ленточного фундамента самостоятельно. В таком решении есть рациональное зерно.

Заливка производится поэтапно. В данном случае важно то, что можно отследить положение арматуры и не допустить перекосов или деформации.

По завершении заливки ленточный фундамент должен набрать прочность в течение трех-четырех недель.

вид и толщина арматуры, ее шаг, правила и технология изготовления

Ленточный фундамент  — один из самых распространенных. Он несложен в изготовлении, с его помощью  легко реализуются самые разные конфигурации зданий. На нем можно выстроить дом в несколько этажей или небольшую баню. Для придания бетону большей прочности, а основанию большей надежности фундаменты армируют стальными прутками различной конфигурации.

При наличии стальных элементов в конструкции это уже не бетон, а железобетон, а у него прочность в разы выше. Работы эти не самые простые, но работа бригады стоит довольно дорого. Причем не факт, что они сделают так, как надо: для них это лишь очередной заказ, а для хозяина — любимый дом (баня, дача и т.д.). Потому армирование фундамента своими руками — отличный выбор. Есть только один нюанс: если грунты сложные, подпочвенные воды высоко, да еще и сооружение будет тяжелым, закажите лучше расчет фундамента в специализированной конторе. Так вы будете иметь гарантированно правильное и надежное основание для дома в таких непростых условиях.

Ленточный фундамент — один из самых широко используемых в нашей стране

Содержание статьи

• 1 Особенности армирования
  • 1. 1 Какую арматуру использовать
  • 1.2 Шаг армирования ленточных фундаментов (по СНиПу)
• 2 Армирование углов ленточного фундамента
• 3 Когда и как устанавливать арматуру
• 4 Итоги

Особенности армирования

Особенность ленточных оснований в том, что их длина во много раз превышает ширину и высоту. Нагрузка от здания давит на фундамент сверху. Получается, что при этом верх ленты сжимается, а низ растягивается. Так как при растяжении в монолите образуются трещины, то для обеспечения его целостности нижний пояс армирования обязателен.

Ленточный фундамент любой высоты практически всегда имеет два пояса армирования — верхний и нижний

С другой стороны, снизу, периодически давят на ленту силы, которые появляются при пучении грунтов. Тут картина противоположная — низ фундамента сжимается, верх — растягивается. И снова в местах растяжения образуются трещины. Потому, для предотвращения их появления и верхний край необходимо усилить.

Что характерно, середина основания практически не нагружается, а потому, какой бы ни была высота, средний пояс делают редко.

Если необходимо сильно углублять фундамент, желательно заказать профессиональный  расчет. Тогда специалисты вам точно скажут, сколько поясов потребуется для того, чтобы строение стояло долго, из какого прутка его делать.

Получается, что для ленточного фундамента обязательны два пояса армирования: один внизу, другой — в верхней части. Причем для защиты от коррозии они должны располагаться на 5 см вглубь от края.

Какую арматуру использовать

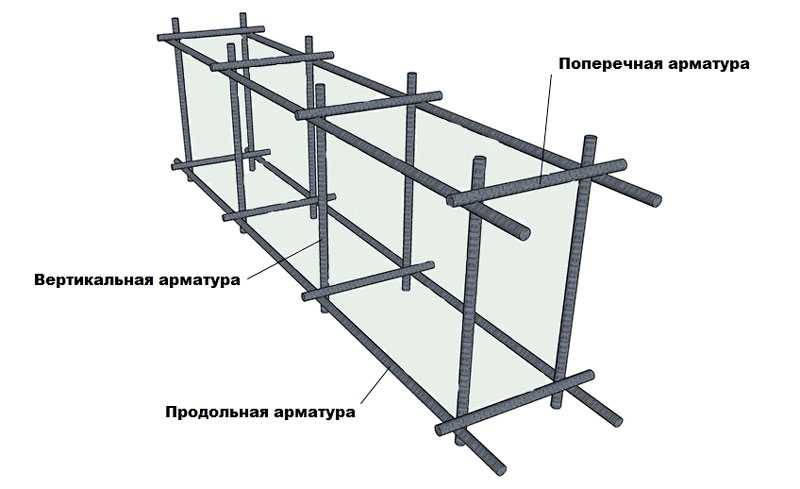

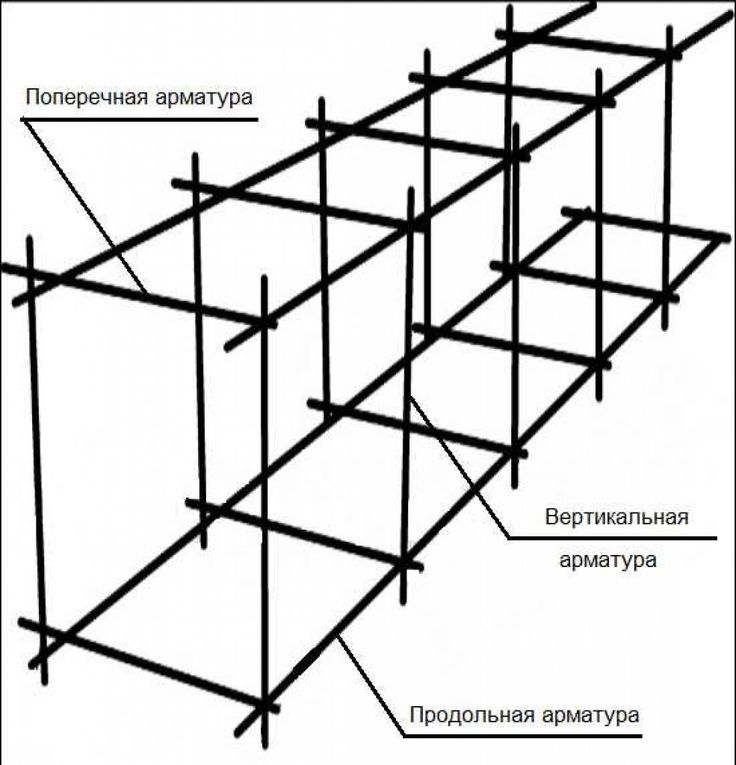

Теперь нужно понять, в каком направлении нужна арматура, какой толщины она должна быть. Это зависит от распределения нагрузок, а они в этом основании распределяются таким образом, что большая часть всех воздействий приходится на продольные прутки. Потому они должны быть прочными и рифлеными — класса AIII. На твердых и непучнистых грунтах для сооружений небольшой массы используют арматуру диаметром 12 мм. На более сложных почвах или для более тяжелых стен применяют 14 мм. Чтобы перестраховаться, укладывают 16 мм. Большие диаметры в малоэтажном строительстве — редкость, хотя временами кладут и 20 мм.

Продольные прутки арматуры обязательны рифленые, диаметром 12-16 мм, а для вертикальных и поперечных направляющих использовать можно гладкий прут 6-8 мм

Вертикальные и поперечные перекладины арматуры в ленточном фундаменте нагружаются слабо. Большей частью они нужны для придания формы и стабилизации конструкции. Потому для вертикальных и поперечных стоек используют гладкий пруток диаметра 6-8 мм. Его прочности более чем достаточно для выполнения этих функций.

Шаг армирования ленточных фундаментов (по СНиПу)

При расположении всех прутков соблюдается ключевое условие: от края до стали должно быть не менее 5 см бетона. Только в этом случае арматура оказывается защищенной от коррозии (на такую глубину уже не проникают вода и кислород). Но сильно заглублять пояса тоже нельзя: на поверхностные слои воздействует большие силы, чем ближе к середине. Потому сильно вглубь прятать армирование не следует: оно не будет выполнять своих задач. Расстояние от края 5-6 см — оптимальный вариант.

Для ленточного фундамента необходимо определиться с количеством продольных прутков в каждом из поясов. Согласно СНиПа 52-01-2003 (пункт 7.3.6) расстояние между ними должно быть не более 400-500 мм.

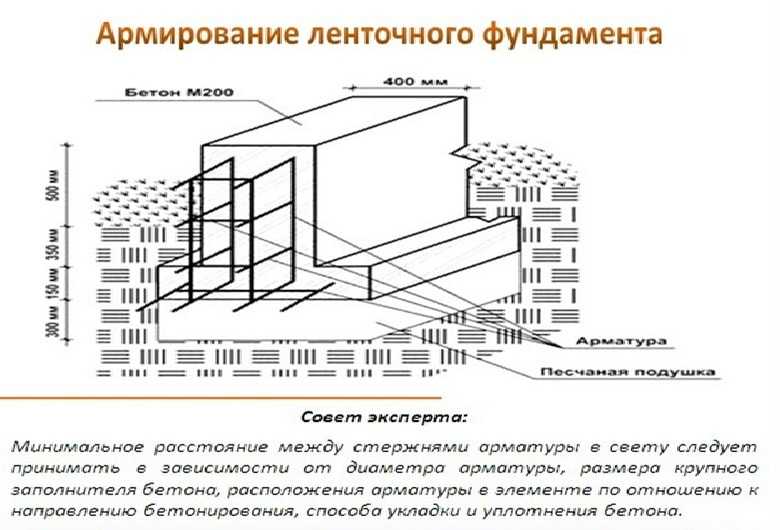

Так выглядит конструкция с привязкой к грунту

Но ширина ленты для небольших строений, которыми является баня (одно- двух- этажный дом тоже), редко бывает больше 40 см. Если учесть, что от краев нужно будет отступить по 5 см, получится, что расстояние между двумя прутками будет не более 30 см.  То есть 2-х продольно уложенных «арматурин» вполне достаточно.

Так как основные нагрузки приходятся именно вдоль ленты, то укладывать желательно цельные, без соединений стальные элементы. В среднем длина арматуры требуемого класса 6-11 м. Этого достаточно для большинства домов и бань. Неудобно при доставке, но зато основание будет надежным. Причем берите пруты минимум на 1,5 метра длиннее: их нужно будет загнуть при прохождении углов. Так получится надежно и прочно.

Следующий этап — определение шага для расположения вертикальных стоек и поперечин. Ссылаться опять будем на СНиП. Только в этот раз нужен пункт 7.3.7. В нем говорится, что поперечная арматура в ленточном фундаменте должна размещаться друг от друга на расстоянии не более 300 мм. Тут есть некоторое противоречие: практики говорят, что на нормальных грунтах достаточно расположить  поперечины не ближе 500 мм. Причем даже кирпичный дом на таком основании будет стоять нормально. Собственно, решать вам. Не знаете, как поступить — закажите расчет. Или перестрахуйтесь, и поставьте через 300 мм. Фундамент — это та часть, в которой лучше переусердствовать. Дешевле обойдется. Тем более что гладкий пруток не так и дорог.

Иногда вертикальные и поперечные стойки в ленточном фундпменте делают гнутыми. Это еще повышает его прочность и надежность. А некоторые, перестраховываясь, укладывают три прутка…

Итак, мы определились, что укладка арматуры в ленточный фундамент (до метра высоты и до 600 см ширины) необходима в два яруса: один на 5 см выше нижнего края, второй — на 5 см ниже верхнего. В каждом поясе будет по два рифленых продольных прутка диаметром 12-14 мм. Вертикальные стойки и поперечное армирование проходит через 300-500 мм и делают их из гладкого прутка 6-8 мм.

О том, как рассчитать количество прутков и проволоки для армирования ленточного фундамента, читайте тут.

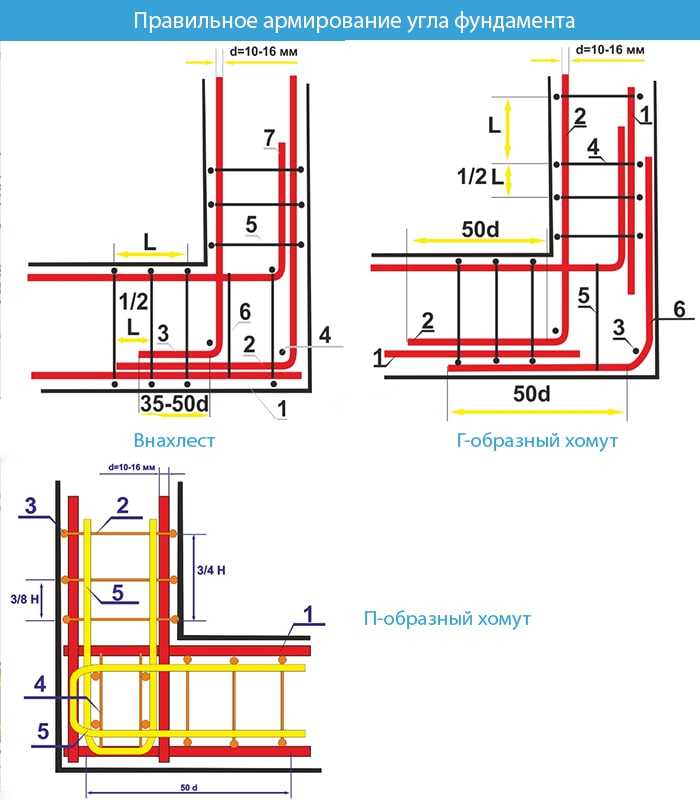

Армирование углов ленточного фундамента

Углы любого здания — места, где соединяются разные вектора нагрузок. Потому так важно выполнить армирование углов правильно. Простое соединение двух прутков тут недопустимо: оно не в состоянии передать и распределить нагрузки. Этот участок требует особого подхода и специальных схем укладки арматуры.

Для правильного их укрепления необходимо использовать гнутые элементы. Желательно чтобы они были продолжением продольных прутков, и «заходили» за угол на 60-70 см (смотрите схему слева).

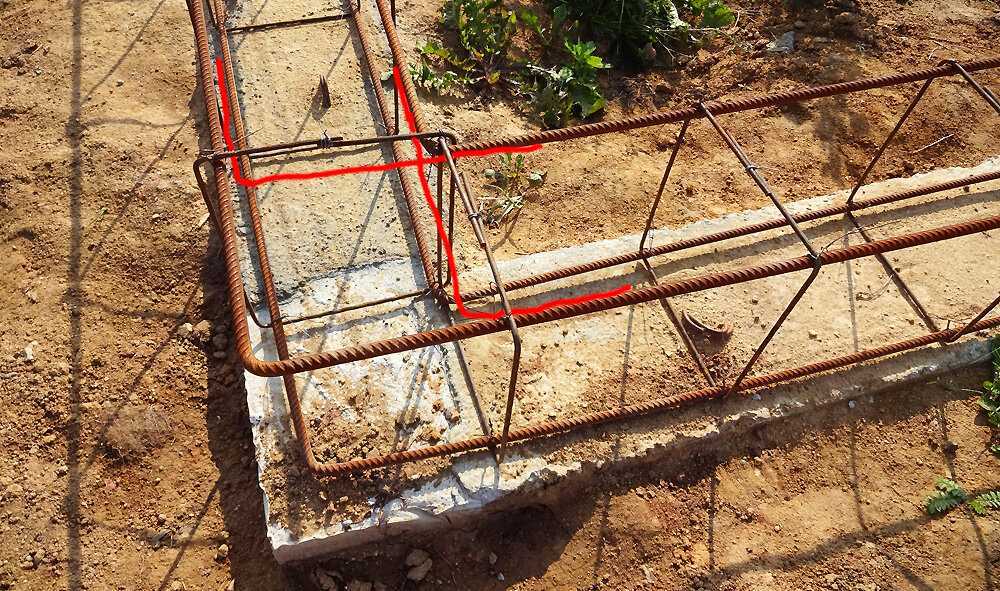

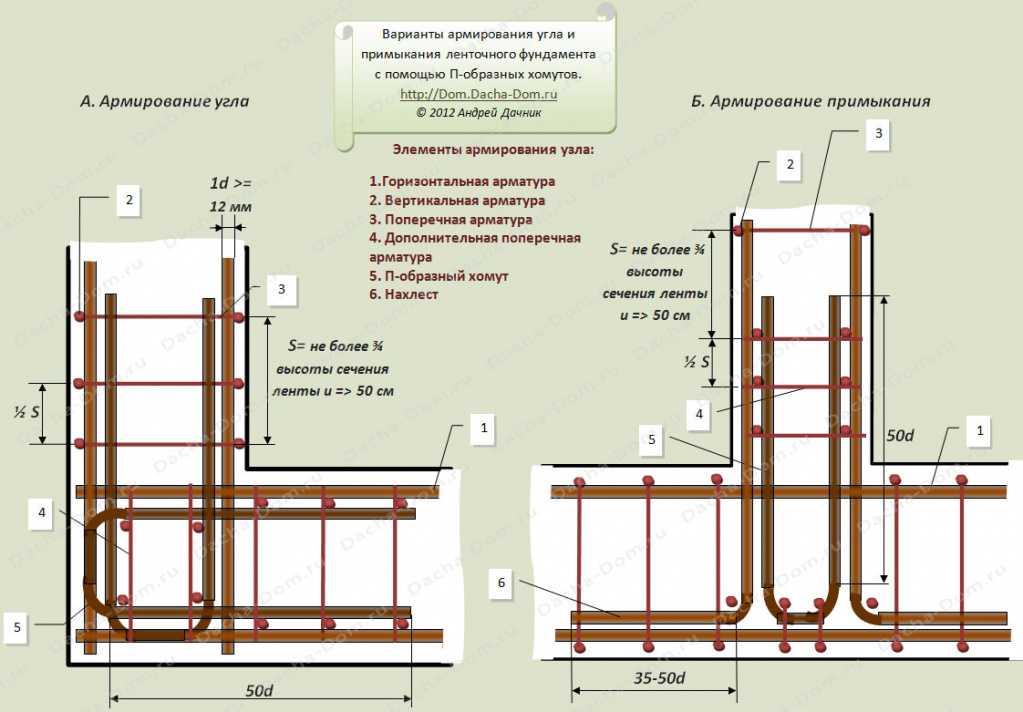

Правильное армирование углов требует использование гнутых элементов. Простое связывание не даст требуемой прочности

Если длины не хватает, используют отдельные гнутые в виде буквы «Г» элементы — хомуты. Их стороны должны быть не менее 50 диаметров прутков (если используете 12 мм, то стороны должны быть не менее 12 мм* 50 = 600 мм, для 14 мм прутка  — 700 мм). Как укладывают арматуру в этом случае, показано на правой схеме.

Обратите внимание, что в углах вертикальные и поперечные пояса нужно ставить в два раза чаще: шаг армирования тут вполовину меньше.

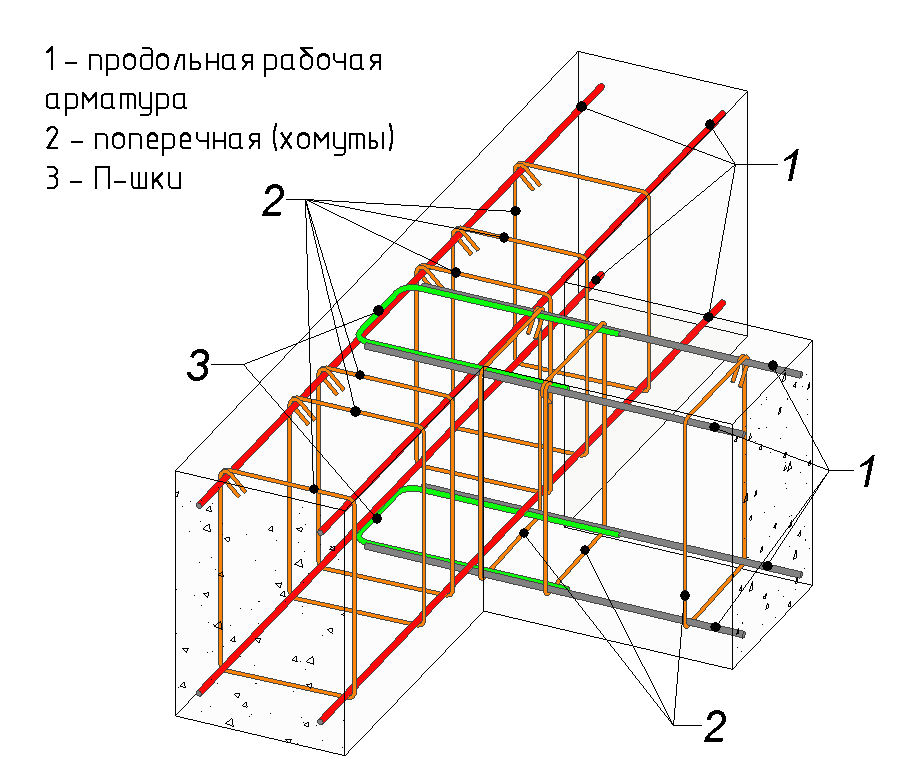

Не меньшего внимания требует и усиление мест, где от основного периметра отходят ленты под внутренние перегородки. Места прилегания этих стен также требуют использования гнутых элементов по тем же правилам. На схеме армирования слева показано, как укладывать прутки при наличии запаса длины, на схеме справа — с использованием отдельного Г-образного хомута.

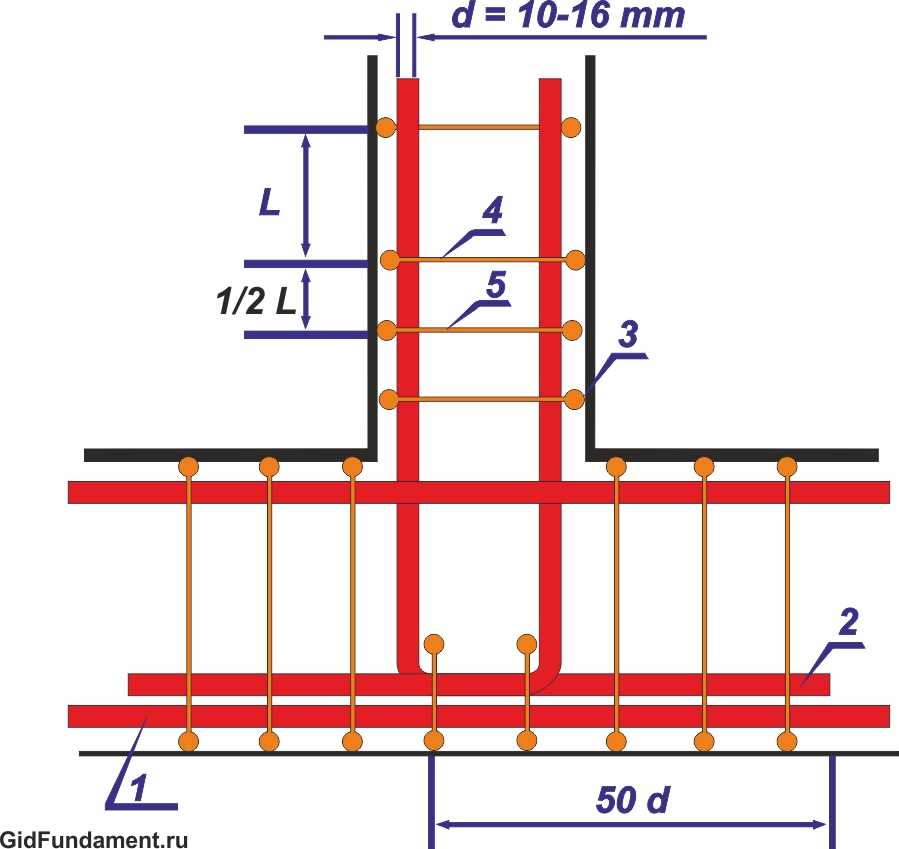

Места примыкания стен требуют не меньшего внимания

Теперь вы знаете, как правильно уложить арматуру по углам.  Следуя этим правилам и реализуя схемы, вы создадите прочное основание, которое выдержит и статическую нагрузку от самого здания, и от сил пучения. И ваше здание никогда не даст трещин по углам, с которыми бороться очень непросто.

Когда и как устанавливать арматуру

Армирование ленточного фундамента начинают после того, как собрана и установлена опалубка. Продольные и поперечные направляющие необходимо каким-то образом соединить. Есть два метода: сварка и вязка проволокой. Сваривать быстрее, но использовать этот методе не рекомендуют: места сварки быстрее коррозируют, и слишком жесткая получается в результате конструкция, которая хуже противостоит нагрузкам. Потому желательно арматуру для ленточного фундамента вязать. Как это делать, читайте тут.

Вязать армирующий пояс можно прямо на месте, в траншее

Со способом соединения определились. Теперь необходимо выбрать, где собирать каркас. Есть два метода:

Оба способа используются. Удобнее, наверное, второй — находится в узкой траншее неудобно. К тому же можно повредить пленку, которой часто выстилают дно и стены опалубки (для минимизации утечек бетона и предотвращения его пересыхания).

Но при большой длине готовых модулей нужно будет каким-то образом доставить совсем нелегкую и довольно гибкую конструкцию к месту, да еще и ровно опустить ее на дно траншей. Тут без техники не обойтись. Так что тоже — есть трудности и недостатки.

Итоги

Армирование ленточного фундамента своими руками — дело непростое, но вполне реальное. Одному человеку работать придется долго, но и такой вариант реален для небольших домов (дачных домиков или бань).
