Строительными чертежами (СЧ) называются графические и текстовые документы, в состав которых входят проекции и схематичные изображения строящегося объекта. Виды строительных чертежей, их содержание и оформление определяются типом объекта и назначением документации.

Строительные объекты условно делятся на четыре категории — инженерные сооружения, объекты сельхоз назначения, гражданские и промышленные объекты.

• Гражданскими называются жилые и общественные здания — магазины, торговые центры, больницы, поликлиники, медицинские центры, общеобразовательные учреждения, административные здания, офисы и бизнес-центры, кафе, рестораны, кинотеатры.
• К промышленным относятся фабрики, заводы, гаражные комплексы, складские терминалы, элеваторы, котельные, комбинаты, электростанции.
• Сельскохозяйственные объекты — это сооружения, предназначенные для хранения и технического обслуживания спецтехники, а также здания для содержания с/х животных и птицы, теплицы, складские комплексы.
• Инженерными называются наземные, надземные, подземные сооружения, которые состоят из несущих и/или ограждающих элементов, предназначенные для передвижения транспорта и пешеходов, перемещения грузов, транспортировки жидкостей и газов. К этой категории относятся мосты, трубопроводы, тоннели, резервуары, дорожные эстакады, дамбы, плотины, каналы, пирсы.

При разработке СЧ руководствуются установленными госстандартами и стандартами оформления конструкторской документации. Стандартизация оформления СЧ позволяет сократить количество создаваемых графических изображений и форм документации, что значительно упрощает и ускоряет выполнения работ по подготовке проекта.

Комплекс стандартизации оформления СЧ состоит из классификационных групп, которые обозначаются цифрами от 0 до 9.

Пример обозначения строительной проектной документации с расшифровкой:

• ГОСТ 21.108-78*. «Условные графические изображения и обозначения на чертежах генеральных планов и транспорта». Первое двузначное число с точкой (21.) обозначает код строительства. После точки проставляется классификационная группа (1), далее — номер госстандарта в группе (08). Через дефис указывают в каком году утвержден документ (78). Звездочка указывает на наличие изменений, которые вносятся в стандарт после его утверждения.

Для возведения любого строительного объекта сначала разрабатываются рабочие чертежи. По аналогии с машиностроением, в строительной отрасли используются типовые узлы и стандартные конструкции. Для таких сооружений и их элементов СЧ не составляются. Все параметры построек берут из специальных альбомов и каталогов.

По выполнению и оформлению чертежи в машиностроительной и строительной отраслях во многом похожи, но СЧ имеют ряд характерных особенностей.

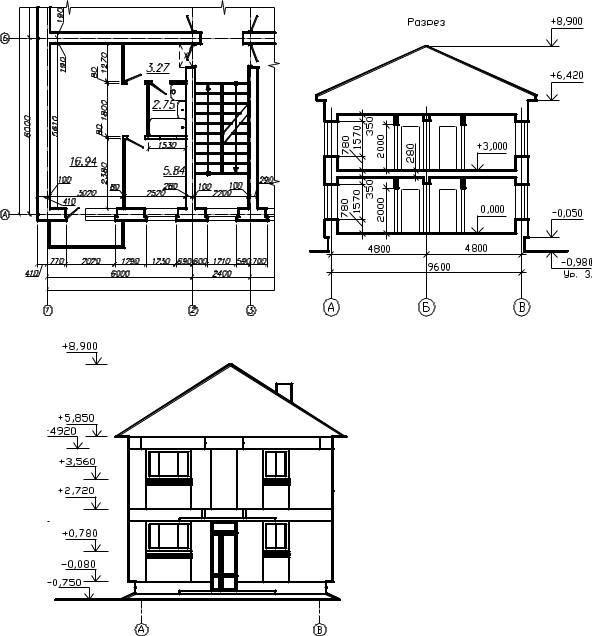

Рис. Типовой проект здания

Фасадом называется графическое изображение здания с внешних сторон. На таких СЧ отображаются окна, двери и архитектурные элементы здания, включая крыльцо и оформление входной группы, уличные лестницы, фронтоны, эркеры, колонны, пилястры, расположение подкрышных, межэтажных и цокольных карнизов. Такой чертеж обычно не содержит размеров, исключение составляют высотные отметки.

Высотная отметка — это число, которое указывает высоту элемента сооружения над нулевым уровнем. Нулевым называется уровень пола 1 этажа. На СЧ высотные отметки наносятся в метрах и указываются на полках. Цифры обозначают на сколько выше или ниже пола первого этажа располагается тот или иной архитектурный элемент. Например, отметка высоты 0,87 обозначает, что подоконник находится на высоте 87 см от уровня пола, а отметка 3,30 указывает, что потолочное перекрытие расположено на высоте 3 м и 30 см от пола первого этажа. Нулевая отметка обозначается цифровым индексом 0,00. Если на СЧ имеется отметка с минусовым значением, то элемент сооружения располагается ниже уровня пола. Например, высотная отметка на -1,2 означает, что пол подвального этажа ниже уровня перекрытий первого этажа на 1 м 20 см.

План здания — это графическое изображение сооружения в продольном разрезе на уровне 0,25-0,35 м выше подоконников. Для малоэтажных и высотных зданий поэтажные планы делают для каждого этажа. На планах схематически изображаются границы всех помещений, проемы окон и дверей, межэтажные лестницы, толщина наружных стен и межкомнатных перегородок. На плане указывается длина и ширина здания, а также размеры основных архитектурных элементов. Дополнительно для каждого помещения указывается квадратура в м2.

Сечения стен и простенков, выполненных из основного строительного материала, не имеют специальных обозначений. Отдельные участки, выполненные из других материалов, выделяются штриховкой. Вид здания сверху является планом кровли.

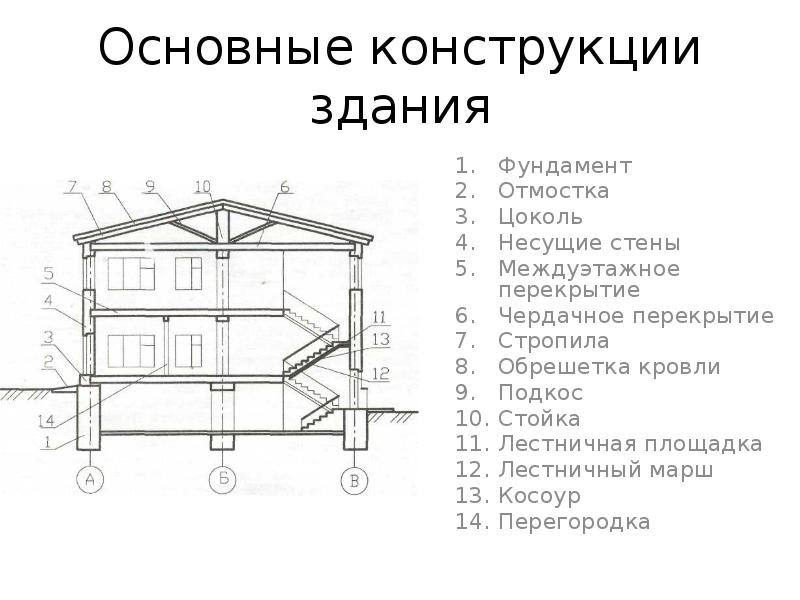

Разрез — это графическое изображение конструктивных элементов здания и высоты стен каждого этажа. Схему здания получают путем изображения постройки в поперечном разрезе, проходящим через оконные и дверные проемы. На чертежи также наносят высотные отметки и размеры.

Все виды СЧ одного объекта, как правило, выполняются в одном масштабе от 1:2 до 1:1000. Существуют также масштабы уменьшения от 2:1 до 100:1. Размеры масштабов в строительных чертежах регламентирует ГОСТ 2.302-68.

2. Состав проектной документации виды строительных чертежей

Жилые, общественные и производственные здания (объекты) возводятся по утверждённой проектной или рабочей документации .В проектной документации в виде чертежей, схем, описаний, пояснений отражаются основные технические решения в отношении объекта строительства. Проектная документация комплектуется из отдельных разделов. Наименование и шифры некоторых разделов проектной документации приведены в табл. 1.

Для производства строительных и монтажных работ, реализации архитектурных, технологических и других технических решений, содержащихся в проектной документации, разрабатывается рабочая документация, состоящая из рабочих чертежей и схем, спецификаций оборудования, изделий и материалов. Проектная или рабочая документация включает графическую (чертежи, схемы) и текстовую (пояснительная записка) части. По назначению строительные чертежи разделяются на чертежи строительных изделий (по которым на предприятиях строительной индустрии изготавливаются отдельные изделия и конструкции) и строительно-монтажные чертежи (по которым на строительной площадке осуществляется возведение здания).Строительно-монтажные чертежи (основные комплекты рабочих чертежей) объединяются в комплекты по маркам (табл. 1). Каждому основному комплекту рабочих чертежей присваивается обозначение, состоящее из базового обозначения (шифра проекта, устанавливаемого проектной организацией) и через дефис – марки основного комплекта, например 86-8Т-АР,где 86-8Т – базовое обозначение, АР – марка основного комплекта рабочих чертежей. Марка основного комплекта рабочих чертежей указывается в основных надписях на всех листах данного комплекта, в спецификациях, общих данных, текстовых документах. Марка, проставленная на чертеже, состоит из буквенного обозначения комплекта рабочих чертежей и порядкового номера листа, например,АР-7 – лист номер 7 комплекта «Архитектурные решения».

Строительные чертежи зданий составляются по правилам прямоугольного проецирования на основные плоскости проекций. Виды здания спереди, сзади, справа и слева называются фасадами. Проекция разреза здания горизонтальной плоскостью называется планом. При этом положение горизонтальной секущей плоскости принимается, как правило, на уровне 1/3 высоты изображаемого этажа или на уровне оконных и дверных проёмов (рис. 7, а).Изображение здания, мысленно расчленённого вертикальной плоскостью и спроецированного на фронтальную плоскость проекций, называется разрезом. Разрезы выполняются по наиболее важным в конструктивном отношении частям здания: по лестничной клетке, оконным и дверным проёмам, местам перепада высот. По ориентации секущей плоскости разрезы могут быть поперечными и продольными (рис. 7, б). Направление секущей плоскости обозначается на планах этажей. Из видимых элементов на разрезах изображаются только элементы конструкций, расположенные непосредственно за секущей плоскостью. При выполнении проектной и рабочей документации следует руководствоваться стандартами Единой системы конструкторской документации (ЕСКД) и Системы проектной документации для строительства (СПДС) [2 – 15]. Стандарт ЕСКД устанавливает единые для всех отраслей правила по разработке и оформлению конструкторской документации, стандарт СПДС дополняет ЕСКД с учётом специфики документов для строительства.

3. Общие требования к оформлению проектной и рабочей документации

3.4. Бетон

Введение в различные типы строительных чертежей

Любой, кто работает в строительной отрасли, хорошо знаком с различными типами строительных чертежей. Но можете ли вы определить различия между ними?

Вот простой пример для понимания различий и роли каждого типа чертежей в процессе строительства.

Что такое строительные чертежи?

Термин «строительные чертежи» относится к набору окончательных предварительных чертежей, которые представляют здание в целом. Они представляют собой иллюстрированную запись официального проекта здания и, как правило, включают подробные изображения каждого элемента готового здания, включая фундамент, пол, стены, фасады, внутренние детали и фасады, краснодеревщики, проект инженерных сетей, структурные детали и планы потолков.

Введение в строительные чертежи

«Строительные чертежи» относятся к набору окончательных предварительных чертежей, которые представляют здание в целом.

Строительные чертежи создаются группой проектировщиков и проходят через несколько черновиков на этапе проектирования, прежде чем окончательный черновик станет частью контракта, который затем рассылается подрядчикам для участия в торгах. Подрядчик-победитель обязан соблюдать всю контрактную документацию, включая строительные чертежи.

Строительные чертежи:

• Представление здания в целом в соответствии с проектом
• Производится группой разработчиков
• В традиционной среде строительства создаются до подачи заявки на проект
• Являются официальными контрактными документами
• На протяжении всего проекта возможны наценки, заказы на изменения и исправления.

Рабочие чертежи: строительные компоненты в соответствии с проектом

Термин «рабочие чертежи» относится к чертежам, созданным подрядчиком и/или субподрядчиками, и/или поставщиками сборных конструкций для дальнейшего определения конструкции конкретных компонентов здания. Чаще всего они создаются для компонентов MEP здания, а также могут создаваться для отображения деталей шкафов и других элементов. Они необходимы для планирования сборных компонентов здания, и поэтому их становится все больше по мере того, как использование сборных и модульных технологий строительства становится более распространенным.

Рабочие чертежи согласовываются проектной группой, владельцами, подрядчиками и субподрядчиками до начала работ.

Рабочие чертежи создаются до начала строительства и согласовываются проектной группой, владельцами, подрядчиками и субподрядчиками до начала работ. Обычно они не являются частью официальной контрактной документации и могут иногда создаваться в ходе строительства по мере необходимости.

Заводские чертежи:

• Представление компонентов здания в соответствии с проектом
• Изготавливаются подрядчиком и субподрядчиками
• В традиционной среде строительства создаются после присуждения проекта и до начала строительства
• Обычно не являются официальными договорными документами
• Могут быть наценки, заказы на изменение и исправление

Исполнительные чертежи: все компоненты в том виде, в котором они были построены

Термин «исполнительные чертежи» относится к чертежам, на которых изображено здание и все его компоненты в том виде, в каком они были фактически построены. Строительство сложное, и каждый проект сталкивается с неожиданными препятствиями и условиями, которые меняют планы.

Исполнительные чертежи представляют собой набор чертежей, которые представляют окончательную точную конструкцию здания, включая все материалы, компоненты, расположение, размеры и другие детали каждого элемента здания. Они производятся подрядчиком и субподрядчиками после завершения проекта.

Исполнительные чертежи полезны владельцам зданий для технического обслуживания, безопасности, ремонта, обновления и реконструкции. Традиционно они создаются на основе окончательной исправленной версии исходных строительных чертежей, и на их изготовление уходит много времени. Современные технологии позволяют создавать исполнительные чертежи быстрее и точнее, чем когда-либо, благодаря возможности обновлять строительные чертежи в режиме реального времени по мере выполнения проекта.

Исполнительные чертежи:

• Представлять здание в целом и все его компоненты в том виде, в котором они были построены
• Изготавливаются подрядчиком и субподрядчиками
• Производятся после завершения проекта
• Иногда предусмотрены контрактом, но не являются частью контрактных документов
• Могут быть изменены во время последующих ремонтных работ, но представляют собой окончательные документы после завершения первоначального строительства

Типы строительных чертежей: почему это важно

Все эти типы строительных чертежей важны либо для процесса строительства, либо для операторов здания после завершения строительства. Понимание различий может помочь специалистам по строительству лучше использовать свои документы и более эффективно их систематизировать.

Заинтересованы в оптимизации управления документами? Узнайте больше о Autodesk Construction Cloud .

Строительные чертежи 101: Полное руководство

Строительные чертежи, также известные как планы или чертежи, являются сердцем и душой любого строительного проекта.

В них содержится ключ к пониманию дизайна, размеров, материалов и методов, необходимых для преобразования идеи в физическую структуру. Представьте их как подробное руководство по эксплуатации, которое расшифровывает сложный язык конструкции в более понятной форме.

Но не все строительные чертежи одинаковы. В этом руководстве мы углубимся в четыре основных типа строительных чертежей, проанализируем их ключевые компоненты и раскроем их уникальное назначение. Мы рассмотрим их все: от планов участка, на которых показано все местоположение, до чертежей в разрезе, которые дают представление о структуре в разрезе, до чертежей фасадов и подробных планов, которые обеспечивают углубленный взгляд на определенные области.

Понимание этих чертежей — это не только расшифровка линий, символов и измерений, но и понимание видения проекта, прогнозирование потенциальных проблем и обеспечение успешной и своевременной реализации проекта.

Чертежи строительного цеха: в чем разница?

Строительные чертежи, как мы уже узнали, дают подробный обзор строительного проекта. Они создаются командой дизайнеров, обычно состоящей из архитекторов и инженеров, и показывают общую картину проекта.

Эти чертежи, которые включают в себя планы, фасады и разрезы, могут быть изменены на протяжении всего проекта по мере изменения потребностей или возникновения проблем. Они гибки и могут адаптироваться к различным потребностям проекта по ходу дела.

С другой стороны, рабочие чертежи больше похожи на мелкие детали. Обычно они производятся производителями, поставщиками или подрядчиками и предоставляют чрезвычайно подробную информацию об отдельных компонентах проекта. Это может быть что угодно, от стальных конструкций до систем отопления, вентиляции и кондиционирования воздуха, а также нестандартных окон или дверей.

В то время как строительные чертежи изображают то, что должно быть построено, рабочие чертежи объясняют, как должен быть построен конкретный элемент работы. Они берут первоначальный проект из строительных чертежей и разбивают его на подробные пошаговые инструкции по строительству. Эти чертежи настолько подробны, что даже включают такую ​​информацию, как материалы, размеры, отделка и инструкции по установке конкретных компонентов.

Итак, по сути, строительные чертежи предлагают общий вид проекта, направляя весь процесс строительства. Заводские чертежи, однако, погружаются в микродетали, сосредотачиваясь на изготовлении и установке конкретных элементов. Оба являются неотъемлемой частью успешного выполнения строительного проекта, выступая в качестве важных инструментов связи между проектировщиками и строительными бригадами.

Типы строительных чертежей

Путешествуя по миру строительства, вы вскоре обнаружите в своем распоряжении различные типы строительных чертежей. Каждый тип играет уникальную роль, содержа определенный набор информации, важной для различных аспектов строительного проекта.

Архитектурные чертежи

Архитектурные чертежи — это, пожалуй, то, что большинство людей представляют себе, когда думают о строительных чертежах. Архитектурные чертежи включают в себя планы этажей, фасады и разрезы.

Планы этажей — это вид с высоты птичьего полета каждого этажа здания. Они иллюстрируют расположение комнат и пространств, а также расположение дверей, окон, лестниц и других архитектурных элементов. Например, план этажа покажет, где в доме находится кухня по отношению к столовой.

Фасады — это прямые плоские виды снаружи здания, как если бы вы стояли прямо перед ним. Они отображают дизайн здания, масштаб и ориентацию, а также указывают различные материалы, которые будут использоваться.

Разделы — это как разрезать кукольный домик пополам и заглянуть внутрь. Они показывают детали конструкции различных слоев здания, показывая такие вещи, как толщина стен, высота пола и потолка, а также взаимосвязь между различными частями здания.

Чертежи конструкций

Далее идут чертежи конструкций, на которых основное внимание уделяется основе здания — его структурной системе. На этих чертежах указывают расположение, размеры и тип фундаментов, балок, колонн и других конструктивных элементов. Они предоставляют подробные спецификации по строительству каждой части, чтобы обеспечить прочность и устойчивость здания. Например, на структурном чертеже будут показаны размер и тип стальных балок, необходимых для поддержки определенной нагрузки в здании.

Механические, электрические и сантехнические чертежи (MEP)

Подумайте о кровеносной и нервной системах человеческого тела; это что-то вроде инженерных чертежей для здания. Они подробно описывают планировку, спецификации и установку систем отопления, охлаждения, водопровода, освещения и электричества, среди прочего. Например, на чертеже MEP будет показана прокладка электрических кабелей или расположение системы HVAC по всему зданию.

Гражданские и строительные чертежи

Эти чертежи уменьшены, чтобы дать обзор всей строительной площадки. В них подробно описывается расположение здания на участке, направление отвода воды, планировка парковок и дорожек и даже такие детали, как подпорные стены и стабилизация откосов. Примером плана участка может быть чертеж, показывающий, где должно быть расположено новое школьное здание по отношению к существующему футбольному полю.

Ландшафтные чертежи

Ландшафтные чертежи — это чертежи, которые добавляют последние штрихи к строительному проекту, очерчивая дизайн открытых пространств. Они указывают типы и расположение деревьев, кустарников, травы, наружного освещения, дорожек, фонтанов и т. д. Например, на ландшафтном рисунке можно подробно описать расположение клумбы и прогулочной дорожки на заднем дворе жилого дома.

Ключевые компоненты строительных чертежей

Как вы понимаете, набор строительных чертежей — это не просто набор чертежей в случайном порядке. Скорее, это тщательно составленный набор документов, которые вместе составляют полную историю строительного проекта. Этот набор включает в себя несколько ключевых компонентов, каждый из которых служит уникальной цели в создании всеобъемлющей картины проекта.

1. Планы этажей: Думайте об этом как о «картах Google» строительных чертежей. Планы этажей обеспечивают вид с высоты птичьего полета на каждый уровень здания, показывая расположение комнат, коридоров и других помещений. Они также указывают расположение дверей, окон и лестниц. Они жизненно важны для понимания потока здания и функциональных отношений между различными пространствами.
2. Фасады: Это лицо здания — в буквальном смысле! Фасады обеспечивают плоский вид экстерьера здания с каждой стороны, иллюстрируя дизайн конструкции, материалы и высоту. Они дают представление о том, как будет выглядеть готовое здание снаружи.
3. Разрезы: Это «рентгеновский» вид здания. Разрезы представляют собой виды в разрезе, которые показывают здание изнутри, показывая такие элементы, как высота пола и потолка, толщина стен и взаимосвязь между различными частями здания.
4. Детали: Вы когда-нибудь слышали поговорку: «Дьявол кроется в деталях?» Вот что такое этот компонент. Детали позволяют рассмотреть отдельные части здания крупным планом, акцентируя внимание на сложных или уникальных областях, требующих особого внимания. Это могут быть такие вещи, как нестандартные установки окон или сложные потолочные конструкции.
5. Расписания: Не позволяйте термину «расписания» сбить вас с толку. В строительных чертежах графики представляют собой подробные списки конкретных элементов здания, таких как окна, двери или отделка. Они предоставляют такую ​​информацию, как количество, размеры, материалы и местонахождение.
6. Легенды и символы: Это как Розеттский камень в мире строительных чертежей. Легенды и символы расшифровывают определенный язык, используемый на чертежах, объясняя, что означают различные сокращения и символы. Они гарантируют, что все, кто читает чертежи, находятся на одной странице.

Теперь, когда мы рассмотрели ключевые компоненты, давайте рассмотрим их назначение в общем строительном проекте:

Компонент	Назначение
Планы этажей	Для отображения планировки каждого уровня здания, включая комнаты, стены, дверные проемы и окна. Они обеспечивают обзор пространственного расположения и размеров.
Фасады	Для обеспечения плоского вида каждой стороны экстерьера здания с указанием конструкции, материалов и высоты.
Разрезы	Чтобы показать вид здания в разрезе, показывающий такие детали интерьера, как высота пола и потолка, толщина стен и взаимосвязь между различными частями здания.
Детали	Предлагает крупный план сложных или уникальных строительных элементов, объясняя, как они должны быть построены.
Спецификации	Для предоставления подробных списков конкретных элементов, таких как окна, двери или отделка, включая их количество, размеры, материалы и расположение.
Обозначения и обозначения	Для расшифровки языка чертежей, объяснения различных сокращений и символов.

Важность строительных чертежей

Хотя мир строительных чертежей может показаться сложным лабиринтом чертежей и символов, эти документы играют решающую роль в обеспечении успеха строительного проекта. Это больше, чем просто бумажные или цифровые файлы; это средство связи, точное руководство, нормативные требования, оценка затрат и руководство по установке, все в одном флаконе.

Связь и координация

Представьте, что вы пытаетесь построить дом с командой, но без каких-либо чертежей. Это был бы чистый хаос, верно? По сути, строительные чертежи — это универсальный язык, который используют для общения все заинтересованные стороны, включая архитекторов, инженеров, подрядчиков и клиентов.

Они гарантируют, что все участники проекта имеют общее понимание замысла проекта, методологии строительства и графика проекта. Это способствует плавной координации и сводит к минимуму недопонимание или конфликты.

Точность и точность

Точность жизненно важна в строительстве, где даже незначительная ошибка может привести к серьезным структурным проблемам или потенциальному перерасходу средств. Строительные чертежи содержат подробные спецификации, размеры и расположение всех строительных элементов, от общей схемы до мельчайших деталей.

Это гарантирует точную сборку каждого компонента здания, предотвращает ошибки и поддерживает структурную целостность здания.

Соответствие и правила

Строительные проекты должны соответствовать различным местным строительным нормам и правилам для обеспечения безопасности и устойчивости. Строительные чертежи, являясь частью договорных документов, часто требуются для получения разрешений на строительство. Они демонстрируют, что планируемое здание соответствует всем необходимым нормам и стандартам, что помогает избежать юридических сложностей и обеспечить бесперебойную работу проекта.

Оценка стоимости и закупки

Строительные чертежи играют ключевую роль в финансовом планировании проекта, поскольку они подробно описывают типы и количество необходимых материалов, что помогает в оценке стоимости и закупке. Это позволяет точно составлять бюджет, предотвращает нерациональное использование ресурсов и гарантирует, что проект может быть завершен в рамках финансовых ограничений.

Руководство по строительству и установке

Строительные чертежи также служат дорожной картой, помогающей вести фактический процесс строительства, предоставляя пошаговые инструкции по установке различных компонентов, от закладки фундамента до установки системы отопления, вентиляции и кондиционирования воздуха. Это гарантирует, что процесс строительства эффективен, здание структурно прочно, а окончательная конструкция соответствует замыслу проекта.

Инновации, изменяющие строительные чертежи

Технологии широко распространены, и строительная отрасль не является исключением. По мере того, как цифровые инструменты становились все более совершенными, менялись и способы создания, управления и совместного использования строительных чертежей. Этот сдвиг привел к значительному повышению эффективности, точности и совместной работы.

Программное обеспечение для управления строительством

Такие инструменты, как Workyard, произвели революцию в том, как мы обмениваемся и получаем доступ к документам в полевых условиях. Эти платформы позволяют прикреплять заметки, файлы и фотографии к задачам, гарантируя каждому доступ к самой последней информации.

🔗 Узнайте больше о программном обеспечении для управления строительной документацией.

Программное обеспечение для управления документами

Навигация по стопкам строительных чертежей может быть непростой задачей — именно здесь в игру вступает программное обеспечение для управления документами. Эти инструменты, разработанные специально для управления строительными чертежами, помогают эффективно упорядочивать, индексировать и извлекать документы. Они обеспечивают надежное хранение всех версий чертежей и легкий доступ к последней версии для всех участников проекта.

🔗 Узнайте больше о программном обеспечении для управления строительной документацией.

Автоматизированное проектирование (CAD)

CAD изменил правила игры в черчении, позволив архитекторам и инженерам создавать точные, подробные и масштабируемые чертежи на компьютере, заменив ручное черчение автоматизированным процессом. Программное обеспечение САПР также позволяет выполнять 3D-моделирование, поэтому вы можете визуализировать конечный продукт еще до начала строительства. Это обеспечивает новый уровень точности и эффективности при создании строительных чертежей.

Информационное моделирование зданий (BIM)

BIM — это следующий шаг в цифровой революции строительных чертежей. Речь идет не только о создании рисунков; речь идет о создании подробных 3D-моделей конструкции со встроенной ключевой информацией о каждом компоненте. Этот подход обеспечивает детализацию и интерактивность, которые намного превосходят традиционные 2D-чертежи. Программное обеспечение BIM может обнаруживать несоответствия между различными чертежами и даже отслеживать сроки и стоимость проекта, что приводит к лучшей координации, меньшему количеству ошибок и более эффективным процессам строительства.

🔗 Узнайте больше о программном обеспечении BIM.

Важность строительных чертежей

Мы надеемся, что эта статья дала вам более глубокое понимание типов строительных чертежей и того, как они используются. Эти исчерпывающие документы, включая планы этажей, фасады, разрезы, детали, графики и легенды, служат дорожной картой, направляющей строительный проект от начала до завершения.

Мы проанализировали отдельные типы строительных чертежей, архитектурные, структурные, инженерные, гражданские и строительные, а также ландшафтные, каждый из которых играет жизненно важную роль в различных аспектах строительного проекта. Мы также подчеркнули важность строительных чертежей, поскольку они обеспечивают универсальный язык для общения и координации, обеспечивают точность и аккуратность, соответствуют нормативным требованиям, помогают в оценке затрат и предлагают необходимые рекомендации по строительству и установке.
