Сравнение теплопроводности строительных материалов: Таблица теплопроводности строительных материалов и утеплителей

Таблица теплопроводности строительных материалов и утеплителей

Главная » Отопление » Проектирование » Таблица теплопроводности строительных материалов – изучаем важные показатели

Строительство каждого объекта лучше начинать с планировки проекта и тщательного расчета теплотехнических параметров. Точные данные позволит получить таблица теплопроводности строительных материалов. Правильное возведение зданий способствует оптимальным климатическим параметрам в помещении. А таблица поможет правильно подобрать сырье, которое будут использоваться для строительства.

Теплопроводность материалов влияет на толщину стен

Содержание

1. Назначение теплопроводности
2. Что оказывает влияние на показатель теплопроводности?
3. Использование значений коэффициента теплопроводности на практике
4. Показатели теплопроводности для готовых построек. Виды утеплений
5. Таблица теплопроводности строительных материалов: особенности показателей
6. Как использовать таблицу теплопроводности материалов и утеплителей?
7. Значения коэффициентов теплопередачи материалов в таблице
8. Теплопроводность строительных материалов (видео)

Назначение теплопроводности

Теплопроводность является показателем передачи тепловой энергии от нагреваемых предметов в помещении к предметам с более низкой температурой. Процесс теплообмена производится, пока температурные показатели не уравняются. Для обозначения тепловой энергии используется специальный коэффициент теплопроводности строительных материалов. Таблица поможет увидеть все требуемые значения. Параметр обозначает, сколько тепловой энергии пропускается через единицу площади в единицу времени. Чем больше данное обозначение, тем качественнее будет теплообмен. При возведении зданий необходимо применять материал с минимальным значением тепловой проводимости.

На схеме представлены показатели различных вариантов

Коэффициент теплопроводности это такая величина, которая равна количеству теплоты, проходящей через метр толщины материала за час. Использование подобной характеристики обязательно для создания лучшей теплоизоляции. Теплопроводность следует учесть при подборе дополнительных утепляющих конструкций.

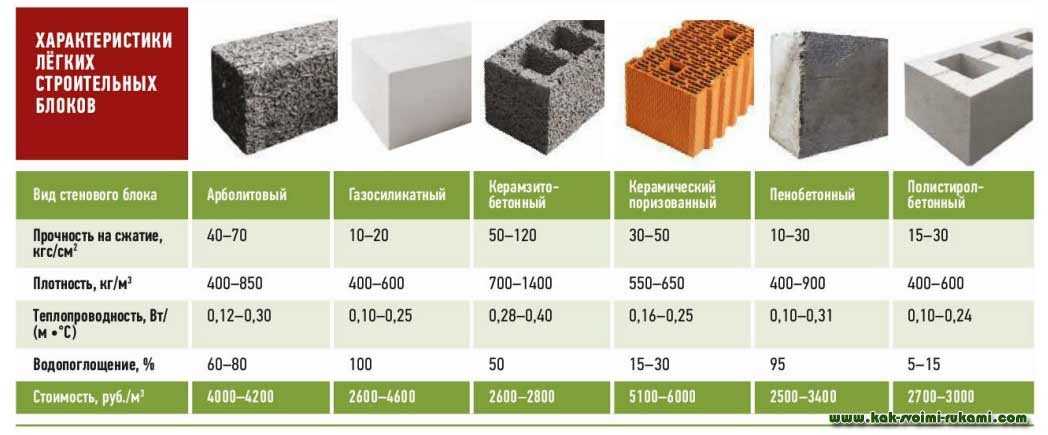

Сравнение характеристик разных типов сырья

Что оказывает влияние на показатель теплопроводности?

Теплопроводность определяется такими факторами:

• пористость определяет неоднородность структуры. При пропуске тепла через такие материалы процесс охлаждения незначительный;
• повышенное значение плотности влияет на тесные соприкосновения частиц, что способствует более быстрому теплообмену;
• повышенная влажность увеличивает данный показатель.

Характеристики различных материалов

Использование значений коэффициента теплопроводности на практике

Материалы представлены конструкционными и теплоизоляционными разновидностями. Первый вид обладает большими показателями теплопроводности. Они применяются для строительства перекрытий, ограждений и стен.

При помощи таблицы определяются возможности их теплообмена. Чтобы данный показатель был достаточно низким для нормального микроклимата в помещении стены из некоторых материалов должны быть особенно толстыми. Чтобы этого избежать, рекомендуется использовать дополнительные теплоизолирующие компоненты.

При выборе утеплителя нужно изучить характеристики каждого варианта

Показатели теплопроводности для готовых построек. Виды утеплений

При создании проекта нужно учитывать все способы утечки тепла. Оно может выходить через стены и крышу, а также через полы и двери. Если вы неправильно проведете расчеты проектирования, то придется довольствоваться только тепловой энергией, полученной от отопительных приборов. Здания, построенные из стандартного сырья: камня, кирпича либо бетона нужно дополнительно утеплять.

Монтаж минеральной ваты

Дополнительная теплоизоляция проводится в каркасных зданиях. При этом деревянный каркас придает жесткости конструкции, а утепляющий материал прокладывается в пространство между стойками. В зданиях из кирпича и шлакоблоков утепление производится снаружи конструкции.

Выбирая утеплители необходимо обращать внимание на такие факторы, как уровень влажности, влияние повышенных температур и типа сооружения. Учитывайте определенные параметры утепляющих конструкций:

• показатель теплопроводности оказывает влияние на качество теплоизолирующего процесса;
• влагопоглощение имеет большое значение при утеплении наружных элементов;
• толщина влияет на надежность утепления. Тонкий утеплитель помогает сохранить полезную площадь помещения;
• важна горючесть. Качественное сырье имеет способность к самозатуханию;
• термоустойчивость отображает способность выдерживать температурные перепады;
• экологичность и безопасность;
• звукоизоляция защищает от шума.

Характеристики разных видов утеплителей

В качестве утеплителей применяются следующие виды:

• минеральная вата устойчива к огню и экологична. К важным характеристикам относится низкая теплопроводность;

Данный материал относится к самым доступным и простым вариантам

• пенопласт – это легкий материал с хорошими утеплительными свойствами. Он легко устанавливается и обладает влагоустойчивостью. Рекомендуется для применения в нежилых строениях;
• базальтовая вата в отличие от минеральной отличается лучшими показателями стойкости к влаге;
• пеноплэкс устойчив к влажности, повышенным температурам и огню. Имеет прекрасные показатели теплопроводности, прост в монтаже и долговечен;

Для пеноплекса характерна пористая структура

• пенополиуретан известен такими качествами, как негорючесть, хорошие водоотталкивающие свойства и высокая пожаростойкость;
• экструдированный пенополистирол при производстве проходит дополнительную обработку. Обладает равномерной структурой;

Данный вариант бывает разной толщины

• пенофол представляет из себя многослойный утепляющий пласт. В составе присутствует вспененный полиэтилен. Поверхность пластины покрывается фольгой для обеспечения отражения.

Для теплоизоляции могут применяться сыпучие типы сырья. Это бумажные гранулы или перлит. Они имеют стойкость к влаге и к огню. А из органических разновидностей можно рассмотреть волокно из древесины,  лен или пробковое покрытие. При выборе, особое внимание уделяйте таким показателям как экологичность и пожаробезопасность.

Обратите внимание! При конструировании теплоизоляции, важно продумать монтаж гидроизолирующей прослойки. Это позволит избежать высокой влажности и повысит сопротивляемость теплообмену.

Таблица теплопроводности строительных материалов: особенности показателей

Таблица теплопроводности строительных материалов содержит показатели различных видов сырья, которое применяется в строительстве. Используя данную информацию, вы можете легко посчитать толщину стен и количество утеплителя.

Утепление производится в определенных местах

Как использовать таблицу теплопроводности материалов и утеплителей?

В таблице сопротивления теплопередаче материалов представлены наиболее популярные материалы. Выбирая определенный вариант теплоизоляции важно учитывать не только физические свойства, но и такие характеристики как долговечность, цена и легкость установки.

Знаете ли вы, что проще всего выполнять монтаж пенооизола и пенополиуретана. Они распределяются по поверхности в виде пены. Подобные материалы легко заполняют полости конструкций. При сравнении твердых и пенных вариантов, нужно выделить , что пена не образует стыков.

Коэффициент разнообразных типов сырья

Значения коэффициентов теплопередачи материалов в таблице

При произведении вычислений следует знать коэффициент сопротивления теплопередаче. Данное значение  является отношением температур с обеих сторон к количеству  теплового потока. Для того чтобы найти теплосопротивление определенных стен и используется таблица теплопроводности.

Значения плотности и теплопроводности

Все расчеты  вы можете провести сами. Для этого толщина прослойки теплоизолятора делится на коэффициент теплопроводности. Данное значение часто указывается на упаковке, если это изоляция. Материалы для дома измеряются самостоятельно. Это касается толщины, а коэффициенты можно отыскать в специальных таблицах.

Теплопроводность некоторых конструкций

Коэффициент сопротивления помогает выбрать определенный тип теплоизоляции и толщину слоя материала.  Сведения о паропроницаемости и плотности можно посмотреть в таблице.

При правильном использовании табличных данных вы сможете выбрать качественный материал для создания благоприятного микроклимата в помещении.

Теплопроводность строительных материалов (видео)

Таблица теплопроводности строительных материалов, рекомендации

Комфорт и уют в доме во многом зависят от грамотно рассчитанного теплообмена ещё на этапе строительства. Для этого учитывают всё. Чтобы расчёты были более точными, а сделать их было гораздо легче, применяется таблица теплопроводности строительных материалов. С её помощью можно рассчитать, насколько тепло будет в доме и насколько экономнее получится его отопление. Рассмотрим основные параметры теплопроводности различных материалов и методику вычисления подобной величины общей конструкции.

Чем ниже теплопроводность строительных материалов, тем теплее в доме

Содержание статьи

• 1 Что такое теплопроводность, термическое сопротивление и коэффициент теплопроводности
• 2 Основные параметры, от которых зависит величина теплопроводности
• 3 Коэффициент теплопроводности строительных материалов – таблицы
  • 3. 1 Таблица теплопроводности кирпича
  • 3.2 Таблица теплопроводности металлов
  • 3.3 Таблица теплопроводности дерева
  • 3.4 Таблица проводимости тепла бетонов
  • 3.5 Какой коэффициент теплопроводности у воздушной прослойки
• 4 Калькулятор расчёта толщины стены по теплопроводности

Что такое теплопроводность, термическое сопротивление и коэффициент теплопроводности

Что же за «зверь» − теплопроводность? Если «расшифровать» сложное физическое определение, то можно получить следующее пояснение. Теплопроводность – свойство, которым обладают все строительные материалы. Характеризуется способностью отдавать тепло от нагретого предмета более холодному. Чем быстрее и интенсивнее это происходит, тем холоднее сам материал, соответственно, и строение из него нуждается в более интенсивном обогреве. Что не очень эффективно, особенно в денежном плане.

Для оценки величины теплопроводности используются специальные коэффициенты, которые уже заранее выявлены. ГОСТ 30290-94 контролирует методы определения подобной характеристики. Последняя нераздельно связана с термическим сопротивлением, которое означает сопротивление слоя теплоотдачи. В случае многослойного материала оно рассчитывается как сумма термических сопротивлений отдельных слоёв. Сама же эта величина равна отношению толщины слоя к коэффициенту.

ИСТ-1 – прибор для определения теплопроводности

Внимание! Для упрощённого расчёта теплосопротивления стены в сети можно найти калькулятор с доступным и понятным интерфейсом.

Как видите, в определении теплопроводности нет ничего сложного и непонятного. Зная все подобные характеристики будущих материалов, можно составить «энергоэффективный бутерброд», но только при условии учёта всех обстоятельств, которые будут влиять на теплоэффективность каждого слоя конструкции.

Основные параметры, от которых зависит величина теплопроводности

Не все строительные материалы одинаково теплоэффективны. На это влияют следующие факторы:

1. Пористая структура материала говорит о том, что подобное строение неоднородно, а поры наполнены воздухом. Тепловые массы, перемещаясь через такие прослойки, теряют минимум своей энергии. Поэтому пенобетон именно с замкнутыми порами считается хорошим теплоизолятором.

   Замкнутые поры пенобетона наполнены воздухом, который по праву считается лучшим теплоизолятором

2. Повышенная плотность материала гарантирует более тесную взаимосвязь частиц друг с другом. Соответственно, уравновешивание температурного баланса происходит намного быстрее. По этой причине плотный материал обладает большим коэффициентом проводимости тепла. Поэтому железобетон считается одним из самых «холодных» материалов.

   Высокая плотность даёт хорошую прочность железобетону, но также и «обделяет» его теплоэффективностью

3. Влажность – злокачественный фактор, повышающий скорость прохождения тепла. Поэтому так важно качественно произвести гидроизоляцию необходимых узлов здания, грамотно организовать вентиляцию и использовать максимально инертные к намоканию строительные материалы.

«Холодно, холодно и сыро. Не пойму, что же в нас остыло…» Даже Согдиана знает о том, что сырость и холод − вечные соседи, от которых не спрячешься в тёплом свитере

Зная, что такое проводимость тепла, и какие факторы на неё влияют, можно смело пробовать применять свои знания для расчётов будущих строительных конструкций. Для этого нужно знать коэффициенты используемых материалов.

Коэффициент теплопроводности строительных материалов – таблицы

Теплоизоляционные свойства материалов прекрасно демонстрируют сводные таблицы, в которых представлены нормативные показатели.

Таблица коэффициентов теплоотдачи материалов. Часть 1Проводимость тепла материалов. Часть 2Таблица теплопроводности изоляционных материалов для бетонных полов

Но эти таблицы теплопроводности материалов и утеплителей учли далеко не все значения. Рассмотрим подробнее теплоотдачу основных строительных материалов.

Таблица теплопроводности кирпича

Как уже успели убедиться, кирпич – не самый «тёплый» стеновой материал. По теплоэффективности он отстаёт от дерева, пенобетона и керамзита. Но при грамотном утеплении из него получаются уютные и тёплые дома.

Сравнение теплопроводности строительных материалов по толщине (кирпич и пенобетон)

Но не все виды кирпича имеют одинаковый коэффициент теплопроводности (λ). Например, у клинкерного он самый большой – 0,4−0,9 Вт/(м·К). Поэтому строить из него что-то нецелесообразно. Чаще всего его применяют при дорожных работах и укладке пола в технических зданиях. Самый малый коэффициент подобной характеристики у так называемой теплокерамики – всего 0,11 Вт/(м·К). Но подобное изделие также отличается и большой хрупкостью, что максимально минимизирует область его применения.

Неплохое соответствие прочности и теплоэффективности у силикатных кирпичей. Но кладка из них также нуждается в дополнительном утеплении, и в зависимости от региона строительства, возможно, ещё и в утолщении стены. Ниже приведена сравнительная таблица значений проводимости тепла различными видами кирпичей.

Теплопроводность разных видов кирпичей

Таблица теплопроводности металлов

Теплопроводность металлов не менее важна в строительстве, например, при выборе радиаторов отопления. Также без подобных значений не обойтись при сварке ответственных конструкций, производстве полупроводников и различных изоляторов. Ниже приведены сравнительные таблицы проводимости тепла различных металлов.

Теплоэффективность разных видов металлов. Часть 1Теплоэффективность разных видов металлов. Часть 2Теплоэффективность разных видов металлов. Часть 3

Таблица теплопроводности дерева

Древесина в строительстве негласно относится к элитным материалам для возведения домов. И это не только из-за экологичности и высокой стоимости. Самые низкие коэффициенты теплопроводности у дерева. При этом подобные значения напрямую зависят от породы. Самый низкий коэффициент среди строительных пород имеет кедр (всего 0,095 Вт/(м∙С)) и пробка. Из последней строить дома очень дорого и проблемно. Но зато пробка для покрытия пола ценится из-за своей невысокой проводимости тепла и хороших звукоизоляционных качеств. Ниже представлены таблицы теплопроводности и прочности различных пород.

Проводимость тепла дереваПрочность разных пород древесины

Таблица проводимости тепла бетонов

Бетон в различных его вариациях является самым распространённым строительным материалом на сегодня, хотя и не является самым «тёплым». В строительстве различают конструкционные и теплоизоляционные бетоны. Из первых возводят фундаменты и ответственные узлы зданий с последующим утеплением, из вторых строят стены. В зависимости от региона к таковым либо применяется дополнительное утепление, либо нет.

Сравнительная таблица теплоизоляционных бетонов и теплопроводности различных стеновых материалов

Наиболее «тёплым» и прочным считает газобетон. Хотя это не совсем так. Если сравнивать структуру пеноблоков и газобетона, можно увидеть существенные различия. У первых поры замкнутые, когда же у газосиликатов большинство их открытые, как бы «рваные». Именно поэтому в ветреную погоду неутеплённый дом из газоблоков очень холодный. Эта же причина делает подобный лёгкий бетон более подверженным к воздействиям влаги.

Какой коэффициент теплопроводности у воздушной прослойки

В строительстве зачастую используют воздушные ветронепродуваемые прослойки, которые только увеличивают проводимость тепла всего здания. Также подобные продухи необходимы для вывода влаги наружу. Особое внимание проектированию подобных прослоек уделяется в пенобетонных зданиях различного назначения. У подобных прослоек также есть свой коэффициент теплопроводности в зависимости от их толщины.

Таблица проводимости тепла воздушных прослоек

Калькулятор расчёта толщины стены по теплопроводности

На практике подобные данные применяют часто и не только профессиональными проектировщиками. Нет ни одного закона, запрещающего самостоятельно создавать проект своего будущего дома. Главное, чтобы тот соответствовал всем нормативам и СНиПам. Чтобы рассчитать теплопроводность стены, можно воспользоваться специальным калькулятором. Подобное «чудо прогресса» можно как установить к себе на компьютер в качестве приложения, так и воспользоваться услугой онлайн.

Окно расчёта калькулятора

В нём нет премудростей. Просто выбираешь необходимые данные и получаешь готовый результат.

Расчёт толщины стен с использованием глиняного обыкновенного кирпича на цементно-песчаном растворе

Существуют и более сложные калькуляторы расчёта, где учитываются все слои стен, пример подобного расчётного «механизма» показан на фото ниже.

Расчёт проводимости тепла всех прослоек стен

Конечно, теплоэффективность будущего здания – это вопрос, требующий пристального внимания. Ведь от него зависит, насколько тепло будет в доме и насколько экономно будет его отапливать. Для каждого климатического региона существуют свои нормы коэффициентов теплопроводности ограждающих конструкций. Можно рассчитать самостоятельно теплоэффективность, но если возникают проблемы, лучше обратиться за помощью к специалистам.



Обсудить0

Предыдущая

Строительные материалыИз чего делают цемент: от теории к практике

Следующая

Строительные материалыКрепкий пол в каждый дом: ламинат или линолеум – что лучше

Тепловые свойства строительных материалов

Предыдущие столбцы технических данных охватывают тепловые свойства многих материалов, которые являются общими для упаковки электроники. Технические данные для этого выпуска шире по объему и касаются обычных строительных материалов, некоторые из которых используются в лабораторных условиях теплопередачи, в дополнение к их обычным строительным применениям. Знание теплопроводности и теплоемкости предметов, используемых для создания или поддержки испытательного набора, часто требуется для понимания и интерпретации результатов (или, по крайней мере, для понимания того, почему для достижения теплового равновесия требуется так много времени).

В таблице 1 перечислены некоторые строительные материалы и их тепловые свойства при номинальной комнатной температуре. Металлы и сплавы не были включены, поскольку они рассматривались ранее. Следует отметить, что эти значения приблизительны и относятся к конкретному типу материала. Некоторые материалы поглощают воду, что, в свою очередь, меняет их свойства. Например, теплопроводность древесины может увеличиться на 15% во влажном состоянии. Материалы, используемые в качестве изоляционных материалов, зависящих от воздуха, например стекловолоконные полотна, проявляют большее изменение свойств во влажном состоянии.

Стоит отметить, что диапазон теплопроводностей у этих материалов довольно скромный (около двух порядков).

Таблица 1. Тепловые свойства конструкционных материалов при комнатной температуре [1-4]

Материал Теплопроводность (Вт/м·K) при ~300 K Удельная теплоемкость (Дж/кг·K) Плотность (кг/м 3) Кирпич 0,7 840 1600 Бетон литой плотный 1,4 840 2100 Бетон – литой светлый 0,4 1000 1200 Гранит 1,7 – 3,9 820 2600 Стекло (окно) 0,8 880 2700 Лиственные породы (дуб) 0,16 1250 720 Хвойные породы (сосна) 0,12 1350 510 Поливинилхлорид 0,12 – 0,25 1250 1400 Бумага 0,04 1300 930 Акустическая плитка 0,06 1340 290 ДСП (низкой плотности) 0,08 1300 590 ДСП (высокой плотности) 0,17 1300 1000 Стекловолокно 0,04 700 150 Пенополистирол 0,03 1200 50

Увеличение затрат на энергию и новое осознание того, что сведение к минимуму нежелательной теплопередачи полезно, продолжают стимулировать использование строительных методов и материалов с низким энергопотреблением. Преимущества эффективного управления температурой внутренней электроники также должны сочетаться с теплоэффективной конструкцией помещения. Использование изолирующих материалов (с низкой теплопроводностью) может быть желательным, но природа не предоставила настоящие теплоизоляционные материалы, по крайней мере, по сравнению с диапазоном выбора материалов для электропроводности. Исследование термических свойств этих типов материалов приведет к значительным отклонениям данных из-за различий в составе и различных условий испытаний.

Для многих материалов данные могут быть найдены с точки зрения значения R. Значение R представляет собой обратную величину теплопроводности и измеряется в футах ² мкФ·ч/БТЕ (иногда данные показаны в единицах СИ K·м ² /Вт и обычно обозначаются как RSI). Большее значение R указывает на более ограниченный путь теплового потока. При условии, что указана толщина, можно получить приблизительную теплопроводность. Однако путаница и разногласия по поводу экстраполяции значений R на значение толщины, а также тот факт, что большинство этих материалов используются в средах с влагой и движущимся воздухом и подвержены старению, навязывают стандарты в отношении того, как их следует измерять, сообщать и рекламировать. [5,6]. Если требуются более чем приблизительные значения, обычно требуется дальнейшее тестирование.

Ссылки

1. Инкропера, Ф., Де Витт, Д., Введение в теплопередачу, 2-е издание, John Wiley and Sons, 1990.
2. www.goodfellows.com
3. Веб-сайт удобной архитектуры с низким энергопотреблением (http://www.learn.londonmet.ac.uk/packages/clear/index.html)
4. www.coloradoenergy.org/procorner/stuff/r-values.htm
5. ASTM C1303, «Стандартный метод испытаний для оценки долгосрочного изменения теплового сопротивления необработанных жестких пенопластов с закрытыми порами путем нарезки и масштабирования в лабораторных условиях».
6. Федеральная торговая комиссия «Маркировка и реклама домашней изоляции 16CFR460», {www.ftc.gov/bcp/rulemaking/rvalue/16cfr460.shtm#content#content}

Теплопроводность – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 09 ноя 2022

См. полная история

Теплопроводность (иногда называемая значением k или лямбда-значением (λ)) — это мера скорости, с которой разница температур передается через материал. Чем ниже коэффициент теплопроводности материала, тем медленнее скорость, с которой через него передаются температурные различия, и, следовательно, тем эффективнее он как изолятор. В широком смысле, чем ниже теплопроводность ткани здания, тем меньше энергии требуется для поддержания комфортных условий внутри.

Теплопроводность является фундаментальным свойством материала, не зависящим от толщины. Измеряется в ваттах на метр-кельвин (Вт/мК).

Термическое сопротивление слоев ткани здания (R измеряется в м²K/Вт) можно рассчитать исходя из толщины каждого слоя / теплопроводности этого слоя.

Значение U элемента здания может быть рассчитано из суммы термических сопротивлений (значения R) слоев, из которых состоит элемент, плюс сопротивления его внутренней и внешней поверхности (Ri и Ro).

Значение U = 1 / (ΣR + Ri + Ro)

Значения U (иногда называемые коэффициентами теплопередачи или коэффициентами теплопередачи) используются для измерения того, насколько эффективно элементы строительной ткани являются изоляторами.

Стандарты измерения теплопроводности являются BS EN 12664, BS EN 12667 и BS EN 12939. В отсутствие значений, предоставленных производителями продукции после испытаний на теплопроводность

, данные на теплопроводность получены из BS EN 12524 Строительные материалы и изделия. Гигротермические свойства.

Значения теплопроводности типичных строительных материалов показаны ниже.

Материал	Вт/мК
Блоки (светлые)	0,38
Блоки (средние)	0,51
Блоки (плотные)	1,63
Кирпич (открытый)	0,84
Кирпич (защищенный)	0,62
ДСП	0,15
Бетон (пористый)	0,16
Бетон (ячеистый 400 кг/м3)	0,1
Бетон (ячеистый 1200 кг/м3)	0,4
Бетон (плотный)	1,4
одеяло из стекловолокна	0,033
стекло	1,05
пеностеклянный заполнитель (сухой)	0,08
пеньковые плиты	0,40
пенобетон	0,25
минеральная вата	0,038
раствор	0,80
фенольная пена (PIR)	0,020
штукатурка (гипс)	0,46
гипсокартон (гипс)	0,16
пенополистирол	0,032
пенополиуретан (PUR)	0,025
штукатурка (песок/цемент)	0,50
стяжка (цемент/песок)	0,41
сталь	16 – 80
камень (известняк)	1,30
камень (песчаник)	1,50
камень (гранит)	1,7 – 4,0
каменная крошка	0,96
тюк соломы	0,09
древесина (хвойная древесина)	0,14
древесина (лиственная древесина – обычно используется)	0,14 – 0,17
древесноволокнистая плита	0,11

• Условные обозначения для расчета линейного коэффициента теплопередачи и температурных коэффициентов.
