Ряды и оси на строительных чертежах: Ряды и оси на строительных чертежах. Правила выполнения архитектурно-строительных чертежей

Содержание

Координатные оси здания

Вернуться на страницу «Оформление чертежей»

Обычно маркировочные кружки (их диаметр 6–12 мм) располагают с левой и нижней стороны здания.

Оси наносят согласно ГОСТ Р 21.1101-2013:

5.3 Координационные оси

5.3.1 На изображениях здания или сооружения указывают координационные оси его несущих конструкций, предназначенные для определения взаимного расположения элементов здания или сооружения и привязки здания или сооружения к строительной геодезической сетке или разбивочному базису.

5.3.2 Каждому отдельному зданию или сооружению присваивают самостоятельную систему обозначений координационных осей.

Координационные оси наносят на изображения здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают в кружках диаметром 6-12 мм арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) или, при необходимости, буквами латинского алфавита (за исключением букв I и О).

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

Пример — АА, ББ, ВВ.

5.3.3 Последовательность обозначений координационных осей принимают по плану, как показано на рисунке 1а: цифровые оси — слева направо, буквенные оси — снизу вверх или как показано на рисунках 1б и 1в.

Рисунок 1

5.3.4 Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана в местах расхождения дополнительно наносят обозначения указанных осей по верхней и/или правой сторонам.

5.3.5 Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси, которым присваивают обозначение в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе — дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 1г.

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

5.3.6 На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком:

2а — при их количестве не более 3;

2б — при их количестве более 3;

2в — при всех буквенных и цифровых координационных осях.

Рисунок 2

При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 2г.

5.3.7 На планах жилых зданий, скомпонованных из блок-секций, крайним координационным осям блок-секций присваивают обозначения согласно 5.3.1-5.3.3, которые указывают в соответствии с рисунком 3а.

Координационным осям блок-секций, в том числе крайним, присваивают самостоятельные обозначения согласно 5. 3.1-5.3.3 с добавлением индекса «с» (см. рисунок 3б). При необходимости на плане блок-секции указывают обозначения координационных осей здания, скомпонованного из блок-секций.

5.3.8 Трехмерную (3D) электронную модель здания или сооружения выполняют в единой планово-высотной системе координат.

Координатную систему трехмерной модели здания или сооружения изображают тремя взаимно перпендикулярными линиями с началом координат, расположенным в точке пересечения осей 1 и А на нулевой отметке этого здания или сооружения в соответствии с рисунком 4.

Рисунок 4

При этом для прямоугольного в плане здания (см. рисунок 1а) за положительное направление принимают: оси X — в сторону увеличения цифровых обозначений координационных осей, оси Y — в сторону увеличения буквенных обозначений координационных осей, оси Z — вертикально вверх от условной нулевой отметки здания.

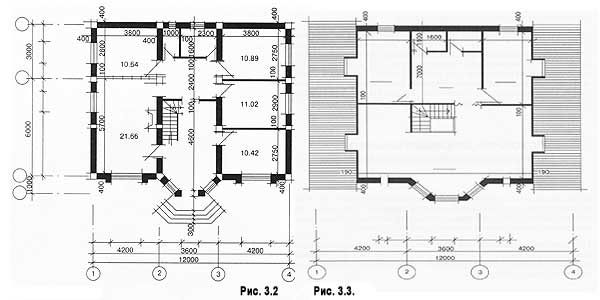

Как правильно ставить оси на чертеже здания. Координационные оси. На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений

Здание, или какое либо сооружение в плане разделяется условными осевыми линиями на ряд сегментов. Данные линии определяющие положение основных несущих конструкций, называются продольными и поперечными координационными осями.

Интервал между координационными осями в плане здания называют шагом, а по преобладающему направлению шаг может быть продольным или поперечным.

Маркировка координационных осей

В том случае если расстояние, между координационными продольными осями, совпадает с пролётом, перекрытием или покрытием, основной несущей конструкции, то этот интервал называют пролетом.

Высота этажа в многоэтажном жилом доме

За высоту этажа Н эт принимается расстояние от уровня пола выбранного этажа до уровня пола вышерасположенного этажа. По тому же принципу определяют и высоту верхнего этажа, при чём толщину перекрытия чердака принимают условно равной толщине междуэтажного перекрытия с. В промышленных одноэтажных строениях высота этажа равна расстоянию от пола до нижней поверхности конструкции покрытия.

С целью определения взаимного расположения частей здания используют сетку координационных осей, определяющую несущие конструкции данного строения.

Координационные оси наносятся штрих пунктирными тонкими линиями и маркируются внутри окружностей диаметром от 6 до 12 мм.

Высота этажа в одноэтажном здании

Маркировка координационных осей производится арабскими цифрами и прописными буквами, за исключением символов: 3 , Й, О, X , Ы, Ъ, Ь.

Высота шрифта обозначающего координационные оси выбирается на один-два номера больше, чем величина чисел на этом же листе.

Цифрами обозначают оси по стороне здания с наибольшим количеством координационных осей.

Направление маркировки осей наносят с лева на право, по горизонтали и снизу вверх, по вертикали.

Маркировка осей располагается, как правило, по левой и нижней сторонам плана здания.

Координационную ось наружной стены располагают на расстоянии, а = 100 мм , соблюдая отступ для установки плит перекрытия.

Координационные оси наружных и внутренних стен

Координационные оси наносят на изображения здания, сооружения тонкими штрих-пунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6 – 12 мм.

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Пример – АА; ББ; ВВ.

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх (рисунок 10а ) или как показано на рисунках10б ,в .

Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана, обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби:

Над чертой указывают обозначение предшествующей координационной оси;

Под чертой – дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 10г .

Рисунок 10 – Обозначения координационных осей

На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком 11:

– «а» – при числе координационных осей не более 3;

– «б» – « « « « более 3;

– «в» – при всех буквенных и цифровых координационных осях.

При необходимости, ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси, указывают в соответствии с рисунком 11г .

Рисунок 11 – Ориентация координационных осей

Для обозначения координационных осей блок-секций жилых зданий применяют индекс «с».

Пример – 1с, 2с, Ас, Бс.

На планах жилых зданий, скомпонованных из блок-секций, обозначения крайних координационных осей блок-секций указывают без индекса в соответствии с рисунком 12.

Рисунок 12 – Обозначение координационных осей

в блок-секциях

Нанесение размеров, уклонов, отметок, надписей. Линейные размеры и предельные отклонения линейных размеров на чертежах указывают в миллиметрах, без обозначения единицы измерения .

Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде толстых основных линий длиной 2 – 4 мм, проводимых с наклоном вправо под углом 45° к размерной линии на 1 – 3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а

выносные линии – перпендикулярно размерным.

Размеры предпочтительно наносить вне контура изображения, по возможности избегая пересечения выносных и размерных линий. Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии–выноски.

Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура – 10 мм и выбрано в зависимости от размеров и формыизображения, а также насыщенности чертежа.

Размерные числа наносят над размерной линией возможно ближе к ее середине.

Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) обозначают условнымзнаком в соответствии с рисунком13и указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.

Рисунок 13 – Обозначение отметки уровня

«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; отметки выше нулевой – со знаком «+»; ниже нулевой – со знаком «-».

На видах (фасадах), разрезах и сечениях отметки указывают на выносных линиях или линиях контура в соответствии с рисунком 14, на планах – в прямоугольнике в соответствии с рисунком15.

Рисунок 14 – Указание отметок уровней на разрезах

Рисунок 15 – Указание отметок на планах

На планах направление уклона плоскостей указывают стрелкой, над которой, при необходимости, проставляют величину уклона в процентах в соответствии с рисунком 16или в виде отношения высоты и длины (например, 1:7).

Допускается, при необходимости, величину уклона указывать в промилле, в виде десятичной дроби с точностью до третьего знака. На чертежах и схемах перед размерным числом, определяющим величину уклона, наносят знак «Ð», острый угол которого должен быть направлен в сторону уклона.

Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.

Рисунок 16 – Указание направления и величины уклона плоскости

Около изображений на полках линий-выносок наносят только краткие надписи, относящиеся непосредственно к изображению предмета, например, указания о количестве конструктивных элементов (отверстий, канавок и т. п.), если они не внесены в таблицу, а также указания лицевой стороны, направления проката, волокон и т.п.

Линию-выноску, пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают точкой (рисунок 17

а ).

Линию-выноску, отводимую от линий видимого и невидимого контура, а также от линий, обозначающих поверхности, заканчивают стрелкой (рисунок 17 б ,в ).

Рисунок 17 – Нанесение линий-выносок

Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рисунком 18.

Рисунок 18 – Нанесение надписи к многослойным конструкциям

Номера позиций (марки элементов) наносят на полках линий-выносок, проводимых от изображений составных частей предмета, рядом с изображением без линии-выноски или в пределах контуров изображенных частей предмета в соответствии с рисунком 19.

При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.

Рисунок 19 – Нанесение позиций элементов предметов

Линии-выноски не должны пересекаться между собой, быть непараллельными линиям штриховки (если линия-выноска проходит по заштрихованному полю) и не пересекать, по возможности, размерные линии и элементы изображения, к которым не относится помещенная на полке надпись.

Допускается выполнять линии-выноски с одним изломом (рисунок 20), а также проводить от одной полки две и более линии-выноски (рисунок 21).

Надписи, относящиеся непосредственно к изображению могут содержать не более двух строк, располагаемых над полкой линии-выноски и под ней.

Размер шрифта для обозначения координационных осей и позиций (марок) должен быть на один – два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

Текстовую часть, помещенную на поле чертежа, располагают над основной надписью.

Между текстовой частью и основной надписью не допускается помещать изображения, таблицы и т.п.

На листах формата более А1 допускается размещение текста в две и более колонки. Ширина колонки должна быть не более 185 мм.

Таблицы размещают на свободном месте поля чертежа справа от изображения или ниже его.

Таблицы, помещенные на чертеже, нумеруют в пределах чертежа при наличии ссылок на них в технических требованиях. При этом над таблицей справа ставят слово “Таблица” с порядковым номером (без знака №).

Если на чертеже только одна таблица, то ее не нумеруют и слово “Таблица” не пишут.

При выполнении чертежа на двух и более листах текстовую часть помещают только на первом листе независимо от того, на каких листах находятся изображения, к которым относятся указания, приведенные в текстовой части.

Надписи, относящиеся к отдельным элементам предмета и наносимые на полках линий-выносок, помещают на тех листах чертежа, на которых они являются наиболее необходимыми для удобства чтения чертежа.

Надписи на чертежах не подчеркивают.

Для обозначения на чертеже изображений (видов, разрезов, сечений), поверхностей, размеров и других элементов изделия применяют прописные буквы русского алфавита, за исключением букв Й, О, Х, Ъ, Ы, Ь.

Буквенные обозначения присваивают в алфавитном порядке без повторения и, как правило, без пропусков, независимо от количества листов чертежа. Предпочтительно обозначать сначала изображения.

В случае недостатка букв применяют цифровую индексацию, например: “Вид А”; “Вид А 1 “; ” Вид А 2 “; “Б-Б”; “Б 1 -Б 1 “; ” Б 2 -Б 2 “. Буквенные обозначения подчеркивают.

Если обозначения наносятся машинным способом, то их разрешается не подчеркивать.

Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, приблизительно в два раза.

Масштаб изображения на чертеже, отличающийся от указанного в основной надписи, указывают непосредственно под надписью, относящейся к изображению, например:

Если на чертеже отыскание дополнительных изображений (сечений, размеров, дополнительных видов, выносных элементов) затруднено вследствие большой насыщенности чертежа или выполнения его на двух и более листах, то дополнительные изображения отмечают с указанием номеров листов или обозначений зон, на которых эти изображения помещены (рисунок 22).

Рисунок 22 – Указание номеров листов дополнительно к изображению

В этих случаях над дополнительными изображениями у их обозначений указывают номера листов или обозначения зон, на которых дополнительные изображения отмечены (рисунок 23).

Рисунок 23 – Выполнение надписей над дополнительными изображениями

Построение основных элементов зданий выполняется с использованием модульной координации размеров в строительстве(МКРС), в соответствии с которой размеры основных объёмно-планировочных элементов здания должны быть кратны модулю.
Основной модуль принят равным 100 мм.
Основные конструктивные элементы (несущие стены, колонны) здания располагаются вдоль модульных координационных осей (продольных и поперечных). Расстояние между координационными осями в малоэтажных зданиях принимаются кратными модулю 3М (300 мм).
Для определения взаимного расположения элементов здания применяется сетка координационных осей .
Координационные оси наносятся штрихпунктирными тонкими линиями и обозначаются, как правило, по левой и нижней сторонам плана, маркируются, начиная с левого нижнего угла арабскими цифрами (слева направо) и прописными буквами русского алфавита (снизу вверх) в кружках диаметром 6 … 12 мм (рис. 2).

Рис. 2. Пример маркировки координационных осей

Размеры на строительных чертежах проставляются в миллиметрах и наносятся, как правило, в виде замкнутой цепочки.
Размерные линии ограничиваются засечками – короткими штрихами длиной 2 … 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Размерные линии должны выступать за крайние выносные линии на 1 … 3 мм. Размерное число располагается над размерной линией на расстоянии 1 … 2 мм (рис. 3, а).
Для обозначения положения секущей плоскости разреза или сечения здания применяется разомкнутая линия в виде отдельных утолщённых штрихов с указанием стрелками направления взгляда. Линию разреза обозначают арабскими цифрами (рис. 3, в). Начальный и конечный штрихи не должны пересекать контур изображения.
Размеры зданий по высоте (высота этажей) назначаются кратными модулям. Высота этажа здания определяется как расстояние от уровня пола данного этажа до уровня пола вышележащего этажа. В проектах жилых зданий высота этажа принимается равной 2,8; 3,0; 3,3 м.
На фасадах и разрезах наносятся высотные отметки уровня элемента или конструкции здания от какого-либо расчётного уровня, принимаемого за нулевой. Чаще всего за нулевой уровень (отметка ±0,000) принимается уровень чистого пола (покрытия пола) первого этажа.
Отметки уровней указываются в метрах с тремя десятичными знаками без обозначения единиц длины и помещаются на выносных линиях в виде стрелки с полкой. Стороны прямого угла стрелки проводятся сплошной толстой основной линией под углом 45° к выносной линии (рис. 4).

Рис. 3. Начертание размеров и положения разрезов:

а – размеров и размерных линий; б – стрелок направления взгляда;
в – положений разрезов

Рис. 4. Нанесение отметок уровня на видах:

а – размеры знака отметки уровня; б – примеры расположения и оформления
знаков уровня на разрезах и сечениях; в – то же, с поясняющими надписями;
г – пример изображения знака уровня на планах

Знак отметки может сопровождаться поясняющими надписями: Ур. ч.п. – уровень чистого пола; Ур.з. – уровень земли.
Отметки на планах наносятся в прямоугольниках (рис. 4, г). Отметки выше нулевого уровня обозначаются со знаком плюс (например, + 2,700), ниже нуля – со знаком минус (например, – 0,200).
В строительных чертежах приняты следующие наименования видов зданий.
В наименовании планов здания указывается отметка чистого пола этажа, номер этажа или обозначение соответствующей плоскости; при выполнении части плана – осей, ограничивающих эту часть, например:
План на отм. +3,000;
План 2 этажа;
План 3–3;
План на отм. 0,000 в осях 21–39, А–Д.
В наименовании разрезов здания указывается обозначение соответствующей секущей плоскости (арабскими цифрами), например, Разрез 1–1.
В наименовании фасадов здания указываются крайние оси, между которыми фасад расположен, например:
Фасад 1–5;
Фасад 12–1;
Фасад А–Г.
К многослойным конструкциям выполняются выносные надписи , располагаемые на полках прямой линии,
заканчивающейся стрелкой (рис. 5). Последовательность надписей (материал или конструкция слоёв с указанием их толщины) к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз и слева направо.
На линиях-выносках , заканчивающихся полкой, помещаются дополнительные пояснения к чертежу или номера позиций элементов в спецификации.

Рис. 5. Примеры выполнения выносных надписей

Графические обозначения материалов в сечениях и разрезах зданий и конструкций приведены в прил. 3. Расстояние между параллельными линиями штриховки выбираются в пределах 1 … 10 мм в зависимости от площади штриховки и масштаба изображения. Обозначения материалов не применяются на чертежах, если материал однороден, если размеры изображения не позволяют нанести условное обозначение.
Условные графические изображения элементов здания и санитарно-технических устройств приведены в прил. 4.

Приложение 3

ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ В РАЗРЕЗАХ,
СЕЧЕНИЯХ И ВИДАХ

Приложение 4

ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ЗДАНИЙ

Categories: / /
Tags:

План первого этажа – Строительные чертежи

Последнее обновление: четверг, 03 ноября 2022 г. | Строительные чертежи

ПРЕЗЕНТАЦИОННЫЙ ЧЕРТЕЖ

СТРОИТЕЛЬНЫЙ ЧЕРТЕЖ

Другие размеры, отмеченные на плане, будут определять размеры комнат, поскольку они определяют точное размещение стоек. Отделка, размещенная над стойками, уменьшает размеры помещения за счет толщины материала. Некоторые материалы, такие как керамическая плитка, имеют неровное основание, что незначительно изменяет размеры помещения.

Различные примечания также добавляются к плану этажа, чтобы передать конкретную информацию клиенту или строителю. Эти элементы могут включать в себя поручни на лестницах, софиты наверху, изменения уровня пола и т. д., как показано на рис. 6-23. Однако эти примечания сведены к минимуму, чтобы не загромождать рисунок, и написаны буквами меньшей высоты, чем названия комнат. На рис. 6-24 показан пример добавления примечаний к чертежам плана этажа. Архитектурные символы

На плане этажа используется ряд специальных символов. Например, колоннам обычно присваивается номер сетки и привязываются к осевой линии колонны для целей измерения (рис. 6-25). Сетка состоит из чисел по одной оси и букв алфавита по другой, так что можно легко определить конкретный столбец, например D-2 или C-4. Осевая линия представляет собой ряд одиночных штрихов и длинных линий, проходящих через столбец. В конце этой строки помещается кружок с обозначением столбца (размером для соответствующей буквы внутри него). В некоторых случаях, например, в конце столбца, опорная линия может быть обращена к лицевой стороне столбца, а не к центру. В этом случае добавляется обозначение, указывающее на это исключение, как показано на рис. 6-26.

Разрезы стен и секций здания показаны на плане этажа символом, указывающим приблизительное местоположение разреза и направление взгляда, как показано на Рис. 6-27. Обычно используется круг, разделенный на две части. В верхней части буква, например A, B или C, обычно указывает, сколько секций вырезано.

ОФИС

Например, это помещение арендатора, нарисованное в масштабе V, окна показаны одной линией. Добавляется символ, который ссылается на подробное расписание окон.

Рис. 6-22 Небольшие газовые и санитарно-гигиенические помещения на этом частичном плане этажа помечены сразу за пределами пространства, так как буквы слишком велики, чтобы поместиться в нем.

Рис. 6-23 В дополнение к названиям комнат, на этот неполный план добавлены небольшие примечания для обозначения различных элементов в пространстве.

Рисунок 6-25 Колонны можно идентифицировать на плане этажа, назначая числа и буквы на сетке, определяющей их осевые линии или грани.

ЗАПИСЬ

ПОДЪЕМНАЯ СТОЛОВАЯ

ЮЖНАЯ КОМНАТА

высокие круги* v ТВ ВЫШЕ.’

высокие патроны* v tv ВЫШЕ.’

CO i

ПОДЪЕМНАЯ СТОЛОВАЯ

навес над входом

: F—

Рисунок 6-24 Для ясности к этому частичному плану этажа добавлено несколько примечаний.

Рисунок 6-24 Для большей ясности к этому частичному плану этажа добавлено несколько примечаний.

(Можно также использовать цифры.) Нижняя часть круга содержит номер, который относится к номеру листа, на котором нарисована эта часть. В небольших проектах, где имеется ограниченное количество листов, нижние номера не используются. Круг достаточно большой, чтобы вместить букву и цифру. Если требуется более одного разреза секции здания, символы рисуются одинакового размера, чтобы соответствовать единому стандарту. На Рисунке 6-28 показано, как разрезы секций здания обозначаются на планах этажей.

Внутренние и внешние фасады отмечаются на плане этажа почти так же, как и сечения здания (Рисунок 6-29). И снова используется круг, содержащий числа, со стрелкой, указывающей направление взгляда. Некоторые дизайнеры предпочитают делать четкое визуальное различие между разрезами и фасадами, чтобы зрителю было легче их различить. Например, на рис. 6-30 стрелка зачернена на разрезах, а не на фасадах. Другой способ обозначить разницу – использовать стрелку на разрезе сечения и убрать «хвосты» стрелки на отметке высоты.

Иногда масштаб плана этажа слишком мал, чтобы разместить все необходимые детали или примечания в небольшом пространстве, таком как туалеты и лестницы. В таких ситуациях в другом месте этих помещений рисуется увеличенный план, на который делаются перекрестные ссылки. Область, которую нужно увеличить, может просто иметь примечание внутри (или рядом), в котором говорится: «см. лист x для увеличенного плана». Однако в большинстве случаев область, которую нужно увеличить, обведена толстой пунктирной линией, как показано на рис. 6-31. Ему присваивается кружок и номер(а), аналогично символу разреза или фасада. Этот увеличенный план может появиться на листе плана этажа или другом листе. Этот же метод можно использовать для отображения деталей других элементов, таких как колонна или другая специализированная сборка.

Рисунок 6-26 В некоторых случаях грань колонны является управляющим размером, а не осевой линией. Добавлено примечание, чтобы указать на эту функцию.

4 дюйма

Продолжить чтение здесь: X3x Облицовка каменной кладки Cmu

Была ли эта статья полезной?

Плоская конструкция – фундаментальные исследования

«Цель этого упражнения — получить представление о характеристиках самолетов и о том, как они соотносятся друг с другом в космосе. В этой задаче вам предлагается создать красивую конструкцию, используя различные плоскости».

Плоскость — это элемент, который имеет направление поверхности и наклон, не сопровождаемый массой. Существуют двух- и трехмерные плоскости.

Двумерные (плоские) плоскости характеризуются своими осями:

В Straight Axis Planes ось движется по прямой через плоскость. Ребра плоскости выражают направление оси.
В Bent Axis Planes ось перемещается по поверхности плоскости в одном направлении, а затем меняет направление. Плоскость плоская, но ось изогнута.
В изогнутых осевых плоскостях края изогнуты, что приводит к искривлению оси. Плоскость остается двухмерной.
В Complex Axis Planes ось меняет направление (возможности безграничны), но каким бы сложным ни был ее маршрут, внешние края плоскости визуально «складываются» в ход движений самолета.

Как правило, края плоскости должны выражать ось. Если намерение состоит в том, чтобы максимизировать силу «плоскости», глаз должен двигаться по поверхности плоскости, а не вокруг ее внешнего края. Визуальная непрерывность в пространстве основана на наклоне поверхностей. Края плоскостей никогда не должны быть формами (движениями) сами по себе. Они должны относиться к целому.

Когда одна кромка плоскости вырезается, это влияет на все остальные кромки, таким образом влияя на движение оси. Наша задача — увидеть, насколько хорошо мы можем контролировать визуальный опыт.

Трехмерные плоскости бывают четырех типов:

В криволинейной плоскости поверхность изгибается более чем в одну плоскость, но не скручивается при переходе. Это простая изогнутая поверхность.
В Broken Plane плоскость изгибается в пространстве на жестком краю через переход.
В Twisted Plane , когда самолет движется в пространстве, он скручивается, смещая ось на своей поверхности.
В Сгруппированные плоскости три или более плоскостей создают групповое движение или жест. (Плоские плоскости также могут образовывать группу.)

Начните с создания серии двух- и трехмерных плоскостей. Для набросков используйте картон, бристольский картон, плотную бумагу, дубовую бирку, ленту, степлер, клеевой пистолет и гранулы, а также проволоку, если это необходимо для поддержки. Поэкспериментируйте с пропорциями и характером, чтобы ощутить бесконечный потенциал этих форм. Во всех случаях края должны визуально выражать желаемую ось и качество плоскости.

Примечание. При обрезке внешних краев плоскостей, чтобы сделать их изогнутыми в пространстве, не рисуйте кривые линии на бумаге, изображающие желаемую кривую. Забудьте о контуре. Начните с в основном прямолинейной поверхности и изогните ее до желаемой формы руками. Просто сделайте красивый жест. Задержитесь в положении и карандашом внесите изменения. Срезайте по чуть-чуть.

Затем сделайте несколько трехмерных набросков идей для интересных форм, которые могут быть созданы плоскостями, меняющими направление и наклоняющимися в пространстве. Работайте с комбинацией прямых, изогнутых, изогнутых, сломанных и скрученных плоскостей. Вы можете заклеить их скотчем, приклеить, сделать надрезы, прикрепить их крошечными проводами и оставить некоторые стоять отдельно. Поэкспериментируйте с вертикальной и горизонтальной ориентацией. Развивайте отношения между плоскостями через негативное пространство.

Здесь вы создаете описание проекта, которое будет держать вас в курсе при разработке конструкции. Если в начале у вас нет сильного дизайнерского заявления, анализ, а не ваше визуальное намерение, доминирует над идеей. Это «страстная» фаза. Делайте это быстро, спонтанно, быстрее, чем может уловить ваше сознание. После этого мы рассмотрим идеи и доработаем их.

Это очень сложная проблема. Но это дает вам возможность визуально выразить что-то свое. Он будет опираться на ваш талант и творческий потенциал. Потерпи. Вам может потребоваться много часов, чтобы создать сборку самолетов, которая выглядит как нечто большее, чем стопка бумаги. Продолжайте, пока у вас не будет нескольких примеров, выражающих жизненную силу, четкое утверждение.

На этом этапе вы можете сделать несколько набросков пропорций, чтобы оценить и скорректировать общую дизайнерскую идею.

Теперь вы готовы разработать и усовершенствовать свой дизайн. Сосредоточьтесь на создании двух или трех групповых движений. Попробуйте активировать отрицательное пространство между группами самолетов и вокруг них. Установите напряженные отношения между группами плоскостей.

Ваша планарная конструкция должна выражать:

Дополнительный контраст в типах плоскостей
Дополнительный контраст в пропорции
Гармония между краями плоскостей и их осями: Края должны отражать движение плоскостей.
Зависимый баланс: положения отдельных плоскостей и групп плоскостей должны «складываться», чтобы создать ощущение визуального баланса со всех сторон.
Пространство как положение: Каждая плоскость должна иметь четкое направление в пространстве. Количество позиций должно равняться количеству отдельных плоскостей.
Пространство как оппозиция: когда плоскости имеют прерывистые оси (т. е. ось одной не ведет к оси другой), визуальная непрерывность в пространстве достигается за счет того, что наклоны поверхностей «складываются».
Групповое движение: Направление, ось и наклон (наклон поверхности) плоскости продолжаются за счет изменения оси и наклона другой плоскости. Визуальный характер перехода определяется углом линии пересечения двух плоскостей. Пересечение должно происходить в месте, которое кажется естественным в пространстве — оно не должно ощущаться как произвольный изгиб.

Перед выполнением планарной конструкции из окончательных материалов сделайте эскиз помещения. Для этого опыта мы делаем набросок, делая контур коробки с помощью палочек и клея. Сделайте свою открытую коробку в пропорции, которая лучше всего соответствует вашему заявлению о дизайне. Теперь сделайте сокращенную версию вашего дизайна внутри коробки, используя всего несколько плоскостей и включив основные движения.

Саргорстрой
