Правила оформления архитектурно строительных чертежей: правила и рекомендации при выполнении

правила и рекомендации при выполнении

Содержание

1. Какие бывают чертежи и их содержание
2. Технические правовые и нормативные акты в проектировании и строительстве
3. Состав проектной документации
4. Как оформлять проектную и рабочую документацию
5. Как оформлять текстовую информацию
6. Как выполнить чертеж

Пришло время выполнять архитектурно-строительный чертеж? Не знаете, какими правилами руководствоваться при его написании и оформлении? Мы собрали для вас все необходимые рекомендации в одной статье, чтобы оформление строительных чертежей не вызвало никаких сложностей.

Строительные чертежи — это непосредственно сами чертежи и текстовая документация, которая к ним относится. В ней обычно размещают картинку здания, его частей и всю информацию, которая помогает быстрее и легче создавать строительные конструкции и изделия.

Правила оформления чертежей определены ГОСТом.

Архитектурные решения — чертежи зданий и построек, которые содержат комплексное решение различных к нему требований (пространство, планировка и др. ). Эти требования представлены условными изображениями конструкций, причем контурно.

Строительные решения — чертежи с условными изображениями строительных конструкций. Они делятся на 2 группы по назначению:

• чертежи строительных изделий и конструкций;
• строительно-монтажные (зданий и сооружений).

Оформление архитектурных чертежей, как и строительных, регулируется рядом документов. Это такие стандарты как: ЕСКД (единая система конструкторской документации), СПДС (система проектной документации для строительства), ТКП, СТБ, СНБ. Также есть ряд специальных инструкций.

СПДС представляет собой перечень нормативных организационно-методических документов. В них можно найти общетехнические требования, которые нужны в процессе разработки, хранения, учета и использования проектных документов для постройки любого типа объектов.

С помощью СПДС можно:

• унифицировать данные и информацию, правила оформления документов в соответствии с их назначением;
• задать общие правила создания чертежей и документов, вне зависимости от типа объекта и его проектного решения;
• укомплектовать документацию для заказчика;
• обеспечить качественный выпуск продукции проекта;
• привести в единство важные термины и понятия и др.

В проектной документации можно найти различные пояснения, описания, схемы и чертежи, которые показывают технические решения, принятые в отношении объекта строительства.

Документация по проекту состоит из разделов, которые отражены в виде названия и шифра.

Чтобы все планируемые работы были выполнены корректно, в проектной документации должна содержаться рабочая документация. В ней необходимо привести рабочие схемы и чертежи, спецификацию оборудования, материалов и изделий.

В любой из документаций есть 2 части: текстовая (в ней пояснительная записка) и графическая (схемы и чертежи).

Перед тем, как приступать к разработке, нужно учесть определенные требования:

• количество чертежей с типовыми изделиями и конструкциями должно быть оптимальным;
• необходимо уменьшить номенклатуру марок изделий и конструкций, которые используются;
• в соответствии со стандартами, нужно пользоваться условными графическими обозначениями элементов постройки и материалов;
• для показа расположения сборных элементов необходимо применять упрощенные схемы;
• если есть возможность и это не мешает ясности прочтения, чертежи можно делать в минимально допустимом масштабе. При этом, нужно учитывать сложность изображения и объем информации;
• обеспечить возможность создания чертежей в форме электронных документов и их передачи электронными носителями.

Для создания используется специальная бумага установленного формата. На каждом листе должна быть внутренняя рамка, по размеру формата, и внешняя рамка, то есть линия обрезки.

Правый нижний угол оставьте свободным, чтобы вписать туда основную надпись.

Форма, размер и содержание графы под основную надпись определяется методичкой и условиями индивидуального задания.

Для выполнения текстовых разделов вам понадобятся листы формата а4 с основными надписями установленной формы. Выбирайте шрифт Arial или Times New Roman. Размер шрифта — 14. Междустрочный интервал — 1,5.

Следует придерживаться следующего порядка материала в документе:

• обложка;
• титульник;
• информация о содержании раздела;
• содержание рабочей документации;
• текстовый раздел или пояснительная записка;
• графический раздел — схемы и чертежи.

После того, как все листы будут оформлены, сложите их до формата а4, сброшюрируйте в альбом и обеспечьте обложку. Нумерация должна быть сквозная. Отсчет — от титульного, на котором номер не ставится, но имеется в виду.

Оформление строительных чертежей по ГОСТ не подразумевает простановку масштаба. Исключение —чертежи изделий.

Для проектирования массовых построек используют модульную координацию размеров в строительстве. Все размеры, которые относятся к конструктивным объемно-планировочным элементам зданий и изделий, должны без остатка делиться на модуль.

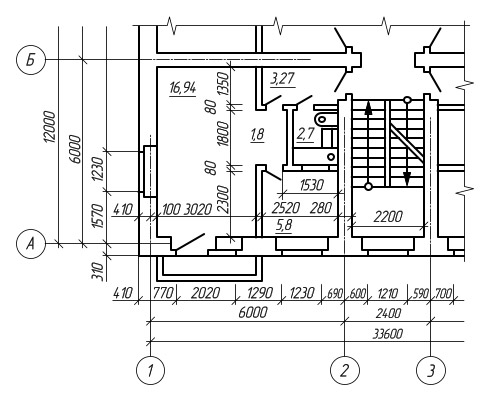

Чтобы определить взаимное расположение элементов здания, используйте сетку координационных осей: нанесите их тонкой линией штрих-пунктир слева и справа плана, промаркируйте слева направо прописными русскими буквами в нижнем левом углу. Если ось обозначена цифрой, то размещается по стороне здания, у которого больше всего осей.

Отдельные конструктивные элементы, которые находятся между координационными осями, требуют нанесения дополнительных осей. Они маркируются как дробь: числитель обозначает предыдущую координационную ось, а знаменатель — номер дополнительной оси по порядку, на том же участке с двумя смежными координационными осями по сторонам.

Размеры при оформлении архитектурно-строительных чертежей указываются в миллиметрах. Нанесение осуществляется замкнутой цепочкой.

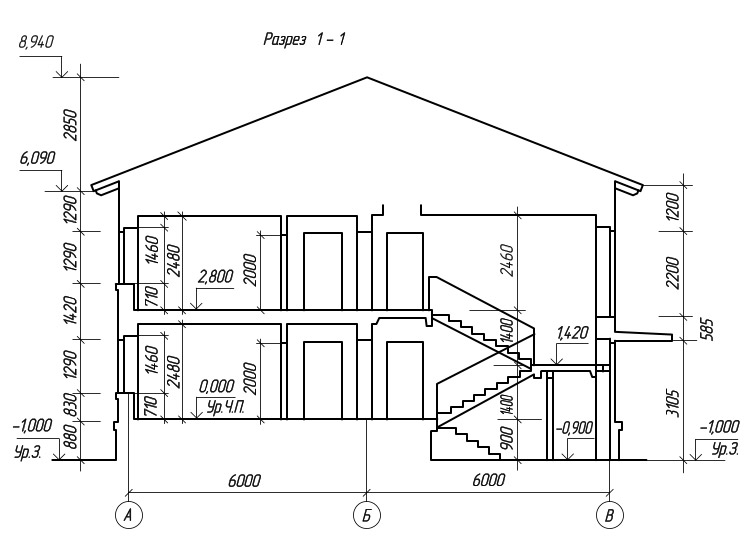

Чтобы обозначить уровень элемента или конструкции на разрезах здания или фасадах, используются высотные отметки — для этого берется за основу какой-нибудь расчетный уровень, который считается нулевым. Обычно это пол 1-го этажа.

Для указания направления уклона плоскостей применяется стрелка. Над ней пишется число в процентах, градусах или десятичная дробь (точность до 3-го знака). Еще один вариант — отношение единицы высоты плоскости к горизонтальной проекции.

Знак в виде двух пересекающихся под острым углом линий ставится перед размерным числом на сечениях и на разрезах. Направление острого угла — в сторону уклона.

Чтобы не складывалось ощущения, что чертеж пестрит различными маркировками, поясняющими надписями, пользуйтесь линиями-выносками, ссылками на другие чертежи, ссылками на узлы типовых серий и т.  д.

После линии-выноски следует полка, а над ней — краткие указания. Располагайте выноски так, чтобы они не пересекались одна с другой.

Строительные чертежи, ГОСТы

Товары в корзине: 0 шт Оформить заказ

• Общероссийский классификатор стандартов
  • Общие положения. Терминология. Стандартизация. Документация
    • Технические чертежи
      • Строительные чертежи

• ГОСТ 21.101-93 Система проектной документации для стоительства. Основные требования к рабочей документации. Заменен на ГОСТ 21.101-97.
• ГОСТ 21.110-2013 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов
• ГОСТ 21.110-82 Система проектной докуметации для строительства. Спецификация оборудования. Заменен на ГОСТ 21.110-95.
• ГОСТ 21.111-84 Система проектной докуметации для строительства. Ведомости объемов строительных и монтажных работ.  Заменен на ГОСТ 21.110-95.
• ГОСТ 21.114-2013 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий
• ГОСТ 21.114-95 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий. Заменен на ГОСТ 21.114-2013.
• ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций
• ГОСТ 21.204-2020 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
• ГОСТ 21.205-2016 Система проектной документации для строительства. Условные обозначения элементов трубопроводных систем зданий и сооружений
• ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов
• ГОСТ 21.207-2013 Система проектной документации для строительства.
  Условные графические обозначения на чертежах автомобильных дорог
• ГОСТ 21.209-2014 Система проектной документации для строительства. Централизованное управление энергоснабжением. Условные графические и буквенные обозначения вида и содержания информации
• ГОСТ 21.210-2014 Система проектной документации для строительства. Условные графические изображения электрооборудования и проводок на планах
• ГОСТ 21.301-2014 Система проектной документации для строительства. Основные требования к оформлению отчетной документации по инженерным изысканиям
• ГОСТ 21.302-2013 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
• ГОСТ 21.401-88 Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам
• ГОСТ 21.402-83 Система проектной докуметации для строительства. Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов. Рабочие чертежи
• ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений. Заменен на ГОСТ 21.501-2018.
• ГОСТ 21.501-2018 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и коструктивных решений
• ГОСТ 21.501-93 Система проектной документации для строительства. Правила выполнения архитектурно-строительных рабочих чертежей. Заменен на ГОСТ 21.501-2011.
• ГОСТ 21.502-2007 Система проектной документации для строительства. Правила выполнения проектной и рабочей документации металлических конструкций. Заменен на ГОСТ 21.502-2016.
• ГОСТ 21.502-2016 Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций
• ГОСТ 21.504-2016 Система проектной документации для строительства. Правила выполнения рабочей документации деревянных конструкций
• ГОСТ 21. 507-81 Система проектной документации для строительства. Интерьеры. Рабочие чертежи
• ГОСТ 21.508-2020 Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов
• ГОСТ 21.510-83 Система проектной документации для строительства. Пути железнодорожные. Рабочие чертежи. Утратил силу в РФ.
• ГОСТ 21.513-83 Система проектной документации для строительства. Антикоррозионная защита конструкций зданий и сооружений. Рабочие чертежи
• ГОСТ 21.601-2011 Система проектной документации для строительства. Правила выполнения рабочей документации внутренних систем водоснабжения и канализации
• ГОСТ 21.601-79 Система проектной документации для строительства. Водопровод и канализация. Рабочие чертежи. Заменен на ГОСТ 21.601-2011.
• ГОСТ 21.602-2003 Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования. Заменен на ГОСТ 21.602-2016.
• ГОСТ 21.602-2016 Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования
• ГОСТ 21.602-79 Система проектной документации для строительства.
  Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи. Заменен на ГОСТ 21.602-2003.
• ГОСТ 21.603-80 Система проектной документации для строительства. Связь и сигнализация. Рабочие чертежи. Утратил силу в РФ.
• ГОСТ 21.604-82 Система проектной документации для строительства. Водоснабжение и канализация. Наружные сети. Рабочие чертежи. Заменен на ГОСТ 21.704-2011.
• ГОСТ 21.605-82 Система проектной документации для строительства. Сети тепловые (тепломеханическая часть). Рабочие чертежи. Заменен на ГОСТ 21.705-2016.
• ГОСТ 21. 606-2016 Система проектной документации для строительства. Правила выполнения рабочей документации тепломеханических решений котельных
• ГОСТ 21.607-2014 Система проектной документации для строительства. Правила выполнения рабочей документации наружного электрического освещения
• ГОСТ 21.607-82 Система проектной документации для строительства. Электрическое освещение территории промышленных предприятий. Рабочие чертежи. Заменен на ГОСТ 21.607-2014.
• ГОСТ 21.608-84 Система проектной документации для строительства. Внутреннее электрическое освещение. Рабочие чертежи. Заменен на ГОСТ 21.608-2014.
• ГОСТ 21.609-2014 Система проектной документации для строительства. Правила выполнения рабочей документации внутренних систем газоснабжения
• ГОСТ 21.609-83 Система проектной документации для строительства. Газоснабжение. Внутренние устройства. Рабочие чертежи. Заменен на ГОСТ 21.609-2014.
• ГОСТ 21.610-85 Система проектной документации для строительства. Газоснабжение. Наружные газопроводы. Рабочие чертежи. Заменен на ГОСТ 21.710-2021.
• ГОСТ 21.613-2014 Система проектной документации для строительства. Правила выполнения рабочей документации силового электрооборудования
• ГОСТ 21.613-88 Система проектной документации для строительства. Силовое электрооборудование. Рабочие чертежи. Заменен на ГОСТ 21.613-2014.
• ГОСТ 21.615-88 Система проектной документации для строительства. Правила выполнения чертежей гидротехнических сооружений
• ГОСТ 21.616-88 Система проектной документации для строительства. Правила выполнения чертежей гидромелиоративных линейных сооружений. Утратил силу в РФ.
• ГОСТ 21.701-2013 Система проектной документации для строительства. Правила выполнения рабочей документации автомобильных дорог
• ГОСТ 21.702-2013 Система проектной документации для строительства. Правила выполнения рабочей документации железнодорожных путей
• ГОСТ 21.704-2011 Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации
• ГОСТ 21.705-2016 Система проектной документации для строительства. Правила выполнения рабочей документации ТЕПловых сетей

АРХИТЕКТУРНО-КОНСТРУКЦИОННЫЕ ЧЕРТЕЖИ

​Общие чертежи
Общие чертежи состоят из планов (вид сверху) и фасадов (вид сбоку или спереди), выполненных в относительно небольшом масштабе. Оба типа чертежей используют стандартный набор архитектурных символов. Наиболее распространенными планами строительства являются планы участка, планы участка, планы фундамента, планы этажей и планы каркаса. Мы обсудим каждый из них в следующих параграфах.

План участка
На плане участка, показанном на рис. 7-30, показаны контуры, границы, дороги, инженерные коммуникации, деревья, сооружения и любые другие существенные физические объекты на строительной площадке или рядом с ней.

Он показывает расположение предлагаемых структур в общих чертах. На этом плане также показано расположение углов относительно опорных линий, показанных на графике, которые могут быть расположены на площадке. Показывая как существующие, так и готовые контуры, план участка предоставляет важные данные для грейдеров и экскаваторов.

Планы участка
На плане участка показаны геодезические отметки, в том числе репер (BM), с отметками и требованиями к уклону. Геодезисты используют план участка, показанный на рис. 7-31, для установки углов и периметра здания, используя доски для обрешетки и колья. План участка содержит необходимые данные для планировки здания.

План фундамента

План фундамента представляет собой вид конструкции в плане. То есть он выглядит так, как будто его спроецировали на горизонтальную плоскость и пропустили через конструкцию. В случае с планом фундамента плоскость находится немного ниже уровня верха стены фундамента. План на Рисунке 7-32 показывает, что основной фундамент состоит из 12-дюймовых и 8-дюймовых стен из бетонных блоков (CMU) размером 28 футов в длину и 22 фута в поперечном направлении. Нижняя часть каждой продольной секции стены должна иметь толщину 12 дюймов, чтобы обеспечить бетонный выступ шириной 4 дюйма.
​
Балка, проходящая через центр здания, будет поддерживаться на концах двумя бетонными пилястрами размером 4 на 12 дюймов, упирающимися в торцевые стены фундамента. Промежуточная поддержка балки будет обеспечена двумя бетонными опорами размером 12 на 12 дюймов, каждая из которых опирается на распорные опоры размером 18 на 18 дюймов и глубиной 10 дюймов. Пунктирные линии вокруг стен фундамента указывают на то, что эти стены также будут опираться на распорные фундаменты.

​

---

План этажа
Планы этажей представляют собой виды здания, как если бы секущие плоскости были проведены через здание по горизонтали. Секущую плоскость обычно берут на высоте 5 футов 0 дюймов над показанным полом.
​
Способ построения плана этажа от фасада к секущей плоскости и далее к плану этажа показан на Рисунке 7-33. Архитектурный или структурный план этажа показывает структурные характеристики здания на уровне плоскости проекции. На механическом плане этажа показаны системы водопровода и отопления, а также любые другие механические компоненты, кроме электрических. На электрическом плане этажа показаны системы освещения и любые другие электрические системы.

План каркаса
План каркаса пола (рис. 7-34) представляет собой вид в плане расположения ферм, балок и балок. Балки и двойной каркас рисуются в том положении, в котором они будут занимать готовое здание. Балки не требуют размеров в каждом месте. В примечаниях содержится необходимая информация, в данном случае «2″ на 8″ балки с шагом 16 дюймов по центру (ОС).
Перемычка также нарисована в положении, перпендикулярном балке, но обозначена примечанием как «перемычка 2-1» x 3». Пролет балки определяет количество необходимых рядов поперечного перекрытия. Расстояние между рядами не должно превышать 7-8 футов. Следовательно, для 14-футового пролета может потребоваться только один ряд перемычек, а для 16-футового пролета требуется два ряда. В примечаниях также указаны проемы в полу, триммеры, пластины или двойники для поддержки более высоких нагрузок на пол.
​
На планах каркаса пола не указаны размеры длины отдельных частей. Строитель может определить их по габаритным размерам здания, размерам каждого отсека или расстояниям между колоннами или стойками.
Планы каркаса стен (Рисунок 7-35) показывают расположение и способ обрамления проемов и высоту потолка, чтобы можно было вырезать стойки и стойки. Поскольку это вид на вертикальную плоскость, план каркаса стены не является планом в строгом техническом смысле. Однако практика называть это планом стала всеобщим обычаем.

Планы каркаса крыши для деревянного каркаса строятся так же, как и план каркаса пола. Стропила показаны так же, как и балки, причем стропила показаны перекрывающими здание и поддерживающими крышу.

План инженерных коммуникаций — это план этажа, на котором показано расположение отопительных, электрических, водопроводных и других инженерных систем. Планы коммунальных услуг используются в первую очередь рейтингами, ответственными за коммунальные услуги, и не менее важны для застройщика. Большинство инженерных сооружений требуют, чтобы в стенах, полах и крышах оставались отверстия для ввода или установки инженерных сооружений. Строитель, возводящий бетонную фундаментную стену, должен изучить планы инженерных коммуникаций, чтобы определить количество, размеры и расположение отверстий, которые он должен оставить для инженерных сетей.

Фасады
Фасады показывают переднюю, заднюю и боковые стороны конструкции в том виде, в каком они проецируются на вертикальные плоскости. Изучение чертежа фасада (рис. 7-36) дает вам рабочее представление о внешнем виде и расположении конструкции.
Обратите внимание, что поверхности стен этого дома будут состоять из кирпича, а покрытие крыши – из черепицы. Верх стропильной пластины будет на 8 футов 2 1/4 дюйма выше уровня готового первого этажа, а верх готовых дверных и оконных проемов на 7 футов 1 3/4 дюйма выше того же уровня. Крыша будет двускатной с подъемом на 4 дюйма на каждые 12 дюймов длины. Каждое окно, показанное на фасадах, обозначается заглавной буквой, которая идет с расписанием окон.

Детальные чертежи
​
Виды в разрезе

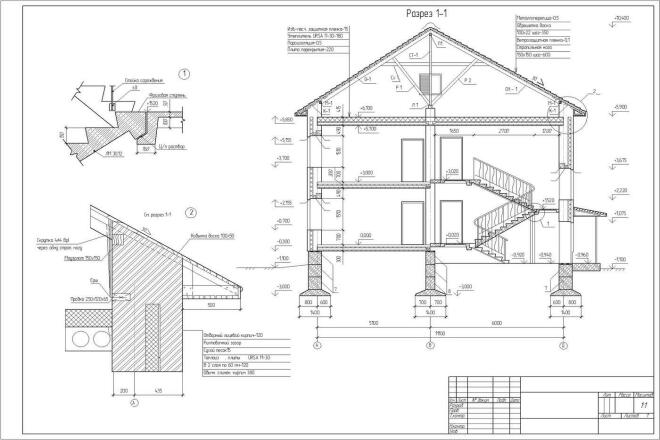

Виды в разрезе или разрезы предоставляют важную информацию о высоте, материалах, системах крепления и поддержки, а также скрытых элементах конструкции. Начальное развитие сечения и то, как выглядит структура, разрезаемая секущей плоскостью по вертикали, показаны на рис. 7-37. Секущая плоскость не обязательно является непрерывной, но, как и горизонтальная секущая плоскость в планах зданий, может располагаться в шахматном порядке, чтобы включить как можно больше информации о конструкции. Как и фасады, разрезы представляют собой вертикальные проекции. Они также представляют собой подробные чертежи, выполненные в крупном масштабе. Это помогает в чтении и предоставляет информацию, которую нельзя получить на фасаде или виде в плане. Разделы делятся на типовые и специальные.

Типовые сечения (Рисунок 7-38) представляют среднее состояние всей конструкции и используются, когда элементы конструкции повторяются много раз. Вы видите, что он дает много информации, необходимой для тех, кто строит здание.
План фундамента, показанный на рис. 7-32, указывает, что основной фундамент этой конструкции будет состоять из прямоугольника из бетонных блоков размером 22 на 28 футов. На Рисунке 7-38 в разрезе А-А плана фундамента показано, что передняя и задняя части фундамента (размеры 28 футов) состоят из блоков CMU размером 12 на 8 на 16 дюймов, центрированных на бетонном основании размером 10 на 24 дюйма до неуказанной высоты. высота. За ними следуют 8-дюймовые блоки CMU, которые образуют 4-дюймовую балку для поддержки балок пола поверх 12-дюймовых блоков. При таком расположении 8-дюймовые CMU служат для формирования 4-дюймовой опоры для кирпича. Затем основная стена укладывается из стандартного лицевого кирпича размером 2 1/2 на 4 на 8 дюймов, опирающегося на CMU размером 4 на 8 на 16 дюймов.

Разрез B-B, показанный на Рисунке 7-39 плана фундамента, показывает, что обе боковые стены (измерения 22 фута) имеют толщину 8 дюймов и центрируются на 24-дюймовом бетонном основании на неуказанной высоте. На нем также изображена пилястра, особый участок стены, который должен быть построен для поддержки балки. На нем показано, что пилястра построена из CMU размером 12 на 8 на 16 дюймов, чередующихся с CMU 4 на 8 на 16 дюймов и 8 на 8 на 16 дюймов. Скрытые линии (штриховые линии) на блоках шириной 12 дюймов указывают на то, что толщина стены за пилястрой составляет 8 дюймов. Обратите внимание, как дополнительные 4 дюйма толщины пилястры обеспечивают центральную поддержку балки, которая будет поддерживать балки пола.

Детальные виды

Детальные виды представляют собой крупномасштабные чертежи строительных узлов и установок, которые не могут быть четко показаны в разрезах. На этих увеличенных чертежах более подробно показаны различные части, а также то, как они будут соединяться и размещаться.

---

Масштаб зависит от того, насколько сильно нужно увеличить рисунок, чтобы четко объяснить требуемую информацию. Детали обычно рисуются в большем масштабе, чем секции, обычно 1, 1 1/2 или 3 дюйма = 1 фут.
Стандарты архитектурных чертежей содержат детали, обычно используемые для установки таких элементов, как дверные рамы, оконные рамы, противопожарная защита и соединения материалов; однако их необходимо адаптировать к конкретному рисуемому зданию. Когда на самом деле существуют разные условия, избегайте использования «типичных» деталей; они будут вводить в заблуждение и вызывать путаницу. Дизайнер должен достаточно хорошо разбираться в конструкции, чтобы делать точные подробные чертежи для каждой уникальной ситуации. Детали
обычно используются для некоторых конкретных этапов и элементов конструкции, таких как фундаменты, двери, окна, карнизы и т. д. (рис. 7-40). Покажите их детали с применимым основным разделением строительных чертежей и сгруппируйте их так, чтобы ссылки можно было легко сделать из общего чертежа.
Используйте архитектурные символы (Рисунок 7-41), чтобы указать расположение дверей и окон на общих чертежах, чертежах в разрезе и деталях.

Руководство по строительной документации

Строительная документация служит контрактом между Архитектором, Подрядчиком и Владельцем. В строительной документации все методы строительства координируются, чтобы превратить большие дизайнерские идеи, представленные Владельцу, в нечто, пригодное для строительства и безопасное для проживания.

Автор

Молли Джейкобс

Что такое Строительная документация?

Строительная документация может показаться не самой эффектной частью архитектурного дизайна. Все «веселое» — создание моделей, наброски, концептуальные обсуждения и дикие итерации — происходит раньше в схематическом дизайне. Даже термин «строительная документация» звучит скучно.

Строительная документация (CD) является важной частью архитектурного процесса и предоставляет дизайнеру свои уникальные возможности. Строительная документация – это указания Архитектора Подрядчику. Эти документы точно описывают, как Подрядчик превратит проект Архитектора в готовый объект — с помощью чертежей и спецификаций.

Что такое Строительная документация?

Здесь все детали сходятся воедино, и строительные документы служат двум основным целям: получить разрешение на строительство и реализовать проект. Они могут поставляться в двух видах строительной документации – разрешительный комплект и строительный комплект.

Хотя оба комплекта строительной документации должны быть очень подробными, обычно комплект разрешений доставляется до комплекта строительной документации. При этом любые вопросы, возникающие при разрешении, могут быть решены и исправлены в строительном комплексе. Чтобы завершенное здание получило окончательный сертификат о вводе в эксплуатацию от местного органа власти, имеющего юрисдикцию, здание должно точно соответствовать строительным документам, представленным в комплекте разрешений.

Для чего нужны строительные документы?

Цель конструкторской документации – выполнить проект. Это обязательные для исполнения контрактные документы, в которых точно описывается, как должен быть построен проект: методы, материалы, строительные системы, компоненты. Строительная документация точно описывает, как в крупном, так и в мелком масштабе, каждый аспект проекта здания. Хорошая строительная документация дает Подрядчику наиболее полное представление о намерениях Архитектора.

Что входит в строительные документы?

В конструкторскую документацию включены две вещи: Чертежи и Спецификации . Все строительные документы соответствуют этому стандарту, что помогает читателю понять, где искать среди сотен страниц архитектурных чертежей и спецификаций. Каждая дочерняя строительная практика предоставляет строительные документы обоих типов: архитектурную, структурную, механическую, электрическую, сантехнику, ландшафтную архитектуру и гражданскую.

Строительный чертеж обычно включает:

• Общие листы: это начало комплекта строительной документации. Общие чертежи включают титульную страницу, анализ строительных норм и правил зонирования, планы обеспечения безопасности жизнедеятельности, а также стандарты доступности и устойчивости, если это необходимо.
• Строительные листы: Эти чертежи включают заметки инженера-строителя, планы профилирования и инженерных коммуникаций и другие детали.
• Листы ландшафтной архитектуры: Эти чертежи представлены лицензированным ландшафтным архитектором. Чертежи ландшафтной архитектуры включают планы, разрезы и детали, чтобы эффективно сообщать Подрядчику и Субподрядчикам, как построить различные элементы ландшафта. Обычно требуется координация между инженером-строителем и ландшафтным архитектором.
• Конструкционные листы: Чертежи лицензированного инженера-строителя содержат планы конструкций, расчеты и детали — от балочной системы всего уровня до подробных соединений между структурными элементами. Требуются подробные чертежи и расчеты для каждого типа конструктивной системы в проекте.
• Архитектурные листы: Архитектурные чертежи графически сообщают (в плане, разрезе, высоте и деталях) архитектурные компоненты проекта здания. Архитекторы лучше всего знакомы с этими типами чертежей, но во всех дисциплинах есть сходство в типах чертежей.
• Сантехнические листы: Сантехнические чертежи показывают расположение и размеры всех входящих и исходящих водопроводов. На плане каждого уровня показаны все трубы, краны и водостоки. Схемы, детали и графики также показывают, как эти компоненты работают вместе, чтобы обеспечить функциональную водопроводную систему в здании.
• Механические листы: чертежи инженера-механика показывают расположение и размеры всего механического оборудования в архитектурном проекте. Это включает в себя размер и расположение всех открытых или скрытых воздуховодов, а также расположение каждого вентиляционного отверстия, блока обогрева, блока охлаждения и термостата.
• Электротехнические листы: на этих чертежах показано расположение всех розеток, источников питания, осветительных приборов и выключателей. Поскольку мы видим растущие тенденции к энергоэффективности после заселения зданий, электрические чертежи также могут учитывать соответствие требованиям по энергопотреблению и устойчивости. Как правило, планы освещения и планы мощности и напряжения предоставляются для каждого уровня здания, а также лист, посвященный расчетам мощности.

Комплект строительных чертежей обычно состоит из сотен страниц стандартных архитектурных размеров. Требуемые размеры листа зависят от юрисдикции, но обычно это один из следующих стандартных размеров листа:

• Arch A – 9 x 12 дюймов
• Arch B – 12 x 18 дюймов
• Arch C – 18 x 24 дюйма
• Arch D – 24 x 36 дюймов
• ARCH E – 36 x 48 дюймов

9000 66666666663 Графики являются важным компонентом строительной документации. Чаще всего в строительных документах появляются спецификации дверей, фурнитуры, окон и оборудования. Национальный стандарт САПР США содержит стандартные форматы графиков в строительных чертежах и спецификациях. График помогает Подрядчику понять расположение каждого компонента здания в архитектурном проекте.

Как чертежи, так и спецификации следуют стандартным порядкам, соответственно (стандарт для порядков и типов чертежей рассматривается далее в этом эссе). MasterFormat — это стандарт спецификаций от Института строительных спецификаций. Это распространенный метод спецификации в строительных документах. MasterFormat регулярно обновляет информацию о своих спецификациях и шаблоны, чтобы позволить всем проектировщикам и инженерам создавать безопасные, устойчивые и долговечные строительные спецификации.

Спецификации прилагаются к строительным чертежам при подаче на разрешение и на строительство. Как и в наборе строительных чертежей, в спецификациях существует стандарт организации, чтобы все члены проектной группы могли легко найти то, что они ищут. Каждая проектная группа и консультант несут ответственность за предоставление спецификаций, прилагаемых к их наборам чертежей.

Спецификации разделены на разделы, начиная с языка контракта для всей проектной группы, затем архитектурных и структурных спецификаций и заканчивая спецификациями для консультантов.

Entire Project Team:

• Division 00 – Procurement and Contracting Requirements
• Division 01 – General Requirements


Structural (and Architectural)

• Division 02 – Existing Conditions
• Division 03 – Concrete
• Division 04 – Каменная кладка
• Подраздел 05 – Металлы
• Подраздел 06 – Дерево, пластмассы, композиты


Архитектура (и интерьер)

• Division 07 – Thermal and Moisture Protection
• Division 08 – Openings
• Division 09 – Finishes
• Division 10 – Specialties
• Division 11 – Equipment
• Division 12 – Furnishings
• Division 13 – Special Construction
• Division 14 – Конвейерное оборудование


MEP (механическое, электрическое, водопроводное)

• Раздел 21 — пожаротушение
• Раздел 22 — водопровод
• Раздел 23 — отопление, вентиляция и кондиционирование воздуха (HVAC)
• Division 25 – Integrated Automation
• Division 26 – Electrical
• Division 27 – Communications
• Division 28 – Electronic Safety and Security


Landscape and Civil

• Division 31 – Earthwork
• Division 32 – Exterior Improvements
• Раздел 33 – Коммунальные услуги


Связь между спецификациями и чертежами важна в комплекте строительной документации. Между ними должна быть тесная координация информации, чтобы обеспечить наиболее синхронизированное описание всех элементов здания с минимальным количеством противоречивой информации. Согласование спецификаций и чертежей позволяет делать точные предложения и, в свою очередь, обеспечивает более плавный процесс строительства.

В каком порядке идут строительные чертежи?

Чертежи конструкторской документации следуют стандартному порядку. Как правило, строительные чертежи соответствуют Национальному стандарту САПР США. В этом стандарте нижний правый угол каждого чертежного листа содержит ряд букв и цифр (номер листа). Номер листа позволяет читателю узнать, где он находится в наборе чертежей, и позволяет читателю узнать, где искать конкретную информацию в наборе чертежей.



источник: Молли Джейкобс (автор)

Первая часть номера листа — это буква, которая сообщает нам дисциплину рисования. Эти дисциплины расположены в одном порядке (Национальный стандарт САПР США) для обеспечения согласованности в строительных документах. Это помогает всем заинтересованным сторонам: проектировщикам, инженерам, подрядчикам, разрешительной службе и владельцам.

• G – Общие сведения: Список листов, символы, сводка, безопасность жизни и анализ кодов.
• С – Гражданский
• L – ландшафт
• S – Структурный
• A – Архитектурный
• F – Пожарная защита
• P – Сантехника
• M – Механический
• E -Electrical
• T -Телео. быть включены, такие как H – Опасные материалы; Б – геотехнический; Я – Интерьеры; W – распределенная энергия; О – Операции; Z – Чертежи подрядчика/цеха.

  Вторым компонентом номера листа является число, которое позволяет узнать тип чертежа. Это организует рисунки дисциплины в согласованную стандартную последовательность типов рисунков.

  • 0 – Общие сведения (условные обозначения, общие примечания)
  • 1 – Планы
  • 2 – Фасады
  • 3 – Разрезы
  • 4 – Крупномасштабные чертежи: планы, фасады, разрезы
  30
  • 9 03 – Детали – Спецификации и диаграммы
  • 9 – 3D-чертежи (изометрические, перспективные, визуализации)



  7 и 8 зарезервированы для определенных пользователем типов чертежей.

  Последние две цифры представляют собой последовательность в типе листа для каждой дисциплины от 01 до 99. В этих числах могут быть пробелы, чтобы можно было добавить их в будущие комплекты чертежей.


  Как читать планы строительства?

  Каждая строительная практика выдает планы строительства в виде чертежей: Ландшафтная архитектура, Гражданское строительство, МЕР (механическое, электротехническое, водопроводное), Строительное проектирование и Архитектура. Хотя информация, содержащаяся в каждом из этих наборов чертежей плана, различна, основой этих чертежей является план.


  В строительных планах есть несколько ключевых элементов: Размеры , Масштабы и Аннотации .


  Точные размеры имеют решающее значение для представления проекта на всех архитектурных чертежах, начиная с плана. Точные размеры помогают избежать расхождений и конфликтов между различными чертежами и дисциплинами. Фирмы будут регулярно применять стандартный метод определения размеров для согласованности всех типов чертежей. Эти стандарты могут включать:

  • Последовательное определение размеров от фиксированной опорной точки, такой как осевая линия или внешняя/внутренняя отделка.
  • Иерархия размеров, только размер важной информации на чертеже.
  • Отсутствие повторения размеров одного и того же элемента на нескольких чертежах.
  • Горизонтальные размеры на чертежах в плане и вертикальные размеры на чертежах разрезов и фасадов.
  • Двойная и тройная проверка размеров перед представлением проектной документации.


  Выбор соответствующего чертежа масштаба для представляемой информации очень важен. Общие планы участка могут быть представлены в масштабе 1 дюйм = 40 футов – 0 дюймов. Чертежи планов этажей могут быть представлены в типичном масштабе 1/16”=1’-0” или 1/8”=1’-0” для небольших зданий. Детали конструкции, которые показывают много информации на одном чертеже, может быть представлен в масштабе 1-1/2″=1′-0″ или даже больше. Всегда следует учитывать вес линии, соответствующий масштабу чертежа, поскольку он будет меняться в зависимости от масштаба чертежа.


  Аннотации появляются почти на каждом чертеже в наборе чертежей строительной документации и используются для передачи краткой информации о материалах или компонентах представленной строительной системы. Эти краткие описания подробно описаны в спецификациях, которые обеспечивают более полное объяснение материалов, компонентов и строительных систем, а также процедуры установки и выполнения для каждого из них.


  Кто занимается строительной документацией?

  В строительной документации указана вся команда проекта: Заказчик, Подрядчик, Архитектор, Инженер-строитель, Ландшафтный архитектор, Инженер-строитель, Инженер-механик, Электротехник и Сантехник (обычно одна и та же компания консультирует по этим трем – депутат Европарламента).

  Кроме того, проектная группа может нанять других консультантов по акустике, ограждающим конструкциям, пожаротушению и пожарной сигнализации, геотехнике и ADA.
