Зачем нужны строительные маяки и как их ставить
Чтобы стена или стяжка пола получились идеально ровными, нужно выравнивать их по строительным маякам. Но что это за маяки и как ими пользоваться? Объясняет эксперт по строительству и внутренней отделке помещений Эдуард Казминцев.
Строительный маяк — это направляющая, которую устанавливают на стены, потолки или пол, чтобы легче было выровнять поверхность строительными смесями. Маяки незаменимы при штукатурке фасадов, стен и потолков, укладке стяжки пола. Если их установить правильно, оштукатуренные поверхности получаются идеально ровными и гладкими.
Какими бывают строительные маяки
Существует несколько видов маяков. Их различают по материалу, из которых они сделаны, и форме.
По форме они делятся на:
- угловые — для выравнивания внутренних и наружных углов
- V-образные — для создания штукатурного покрытия ровных поверхностей
А по материалу, из которого они сделаны, — на:
- металлические
- пластиковые
- растворные
- деревянные
- струнные
Пластиковые маяки
Пластиковые маяки делают из прочных полимеров.
Благодаря своей легкости они не нагружают несущие конструкции, легко и быстро монтируются. После крепления такие такие маяки можно не снимать — так и оставить в застывшей штукатурке.
Пластиковые маяки обычно не меняют со временем свою форму, но все-таки лучше не рисковать и не использовать их там, где температуры могут резко меняться. Именно поэтому их применяют исключительно для внутренней отделки.
Металлические маяки
Металлические маяки производят из стали или железа, поэтому они прочные и долговечные. Они универсальны: применяются и для внутренней отделки любых помещений, и для наружной отделки фасадов.
Металлические маяки бывают разных размеров: от 3 до 10 мм. Для выравнивания больших неровностей выбирайте широкие элементы: их конструкция жестче, и они не будут «гулять» по стене. Также обратите внимание при выборе, чтобы маяки были ровные, правильной формы, без деформаций: тогда покрытие стены получится действительно качественным и ровным.
Растворные маяки
Применение таких маяков поможет сэкономить, потому что растворные маяки делают из того же раствора, которым потом будут покрывать всю поверхность стен или бетонного пола.
Этот вариант подходит для опытных мастеров, потому что важно очень точно размещать элементы маяка.
Источник: блог “Строю для себя”
Такой способ выравнивания подходит для отделки помещений любой площади. Растворные маяки незаменимы, если нужно положить совсем небольшой слой строительной смеси. После завершения работ выступающие части маяка срезают, поверхность шлифуют до получения однородного, гладкого покрытия.
Деревянные маяки
Деревянные маяки представляют собой длинные ровные рейки, которые крепят чаще к деревянной или кирпичной поверхности при помощи гвоздей или саморезов. Главные плюсы деревянных маяков — невысокая стоимость и жесткость конструкции.
Использовать такие маяки можно только в сухих помещениях, а чтобы дополнительно уберечь древесину от воздействия влаги, рейки перед использованием обрабатывают олифой. Деревянные маяки не подходят для отделочных работ в ванных комнатах, туалетах и кухнях, а также их не применяют при отделке фасадов — то есть там, где они могут намокнуть.
Чтобы перекрыть деревянную рейку, нужен довольно толстый слой штукатурки, поэтому нет смысла использовать деревянный маяк для выравнивания минимально неровной поверхности.
Струнные маяки
Струнные маяки — самый бюджетный вариант среди строительных маяков: их можно сделать из любых подручных средств — например, из струны или капроновых ниток.
Две струны растягивают вдоль стены (над полом и над потолком или рядом с углами соседних стен) и фиксируют на двух упорах по краям. По всей длине струн под них подкладывают раствор — получаются как бы два горба из раствора, который обеспечивает жесткость конструкций. Дальше между струнами наносят штукатурку и выравнивают ее правилом, прикладывая его к струнам.
Главный плюс этого вида маяков в том, что на длинных стенах нужно всего два маяка. Такие маяки не нужно перекрывать строительной смесью, так что слой штукатурки будет минимальным. После завершения работ струны убирают.
Источник: блог Анатолия Квиткова | YouTube
Как установить металлический маяк
Вам понадобятся:
- сам металлический маяк
- ножницы по металлу или плоскогубцы
- грунтовка и валик
- гипсовая штукатурка
- лазерный нивелир или отвес для разметки
- правило
- капроновая нить
- дюбель-гвозди
Устанавливаем металлические строительные маяки на стену
Пошаговая инструкция
1
Прежде чем приступать к монтажу строительного маяка, тщательно обработайте поверхность стены грунтовкой.
2
После того как обработанная грунтом стена подсохнет, нужно оценить, насколько стена неровная, и прикинуть, какое количество штукатурки понадобится для ее выравнивания. Для этого используют лазерный нивелир или отвес.
3
Теперь можно ставить маяки. Снова возвращаемся к нивелиру: поставьте его на расстоянии 40–50 см от угла с соседней стеной и направьте лазер по вертикали вдоль стены. Вдоль линии лазера нанесите гипсовые мазки с шагом 10–15 см — гипс будет служить клеем для маяков. Для этой же цели можно использовать отвес — повесьте его на стену на расстоянии 40–50 см от угла и нанесите разметку на стену вдоль отвеса — сначала карандашом, а затем гипсовыми мазками.
4
Ножницами по металлу или плоскогубцами отрежьте металлический маяк по высоте — она должна быть равна высоте комнаты. Прижмите маяк к гипсовой разметке. Шпателем спрячьте гипс под маяк, чтобы под ним не осталось полостей, — постарайтесь загнать как можно больше раствора под профиль, чтобы он крепче держался.
5
Приставьте правило к маяку вертикально — важно, чтобы между ним и маяком не было щели. Проследите, чтобы грань правила и линия лазера, который задает нам точную вертикаль, были параллельны. Шпателем удалите лишний гипс, который может проступить на маяке от давления правила. Затем проверьте грани еще раз, потому что, пока вы поправляли гипс, профиль мог сдвинуться.
6
Когда вы убедитесь, что маяк установлен по четкой вертикали по всей длине, приступайте к монтажу второго маяка на стене. Для этого отступите от угла уже с другой соседней стеной 40–50 см, установите вертикаль при помощи лазера, смонтируйте и проверьте второй маяк так же, как и первый.
Оставьте конструкцию до полного застывания гипса. Крайние маяки смонтированы. Теперь нужно смонтировать маяки между ними.
7

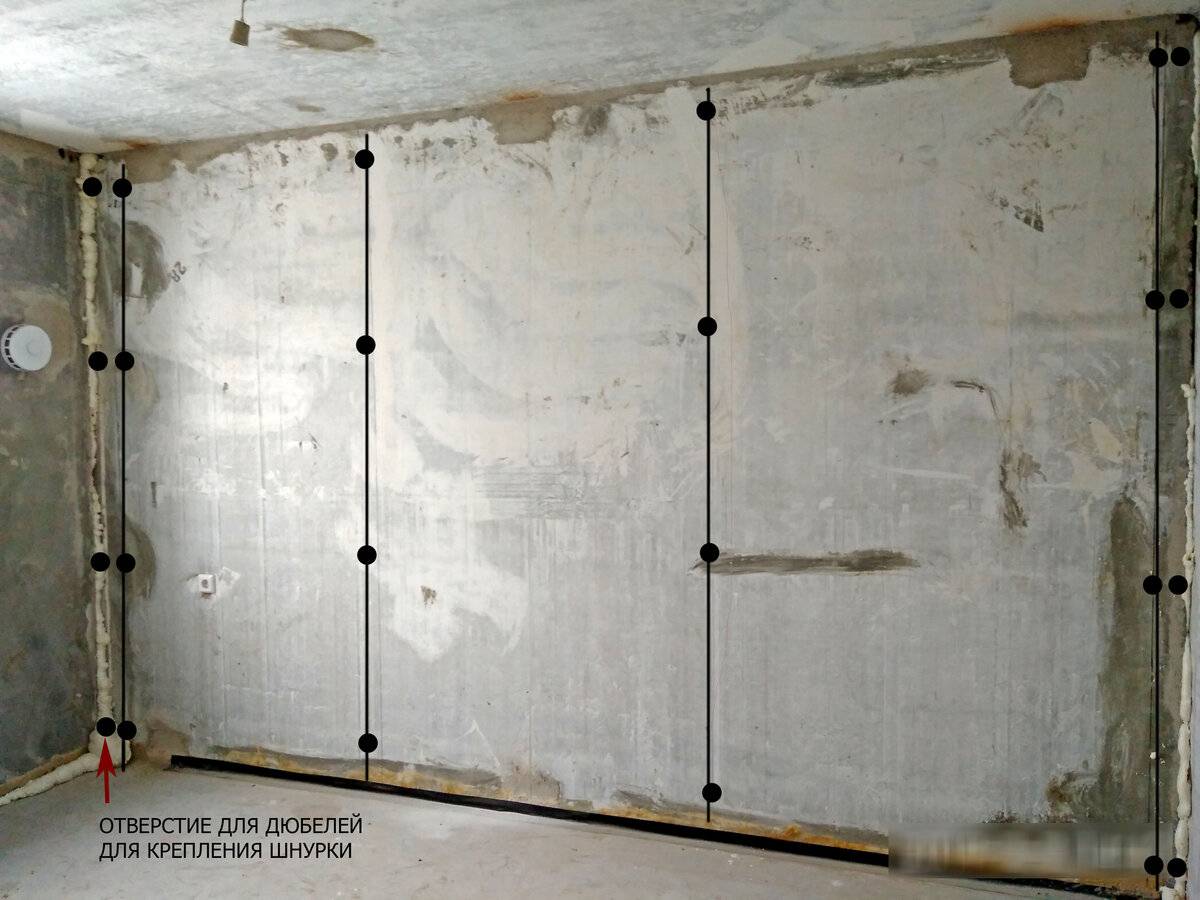

В пространстве между углом стены и маяком от потолка до пола на одинаковом расстоянии друг от друга вбейте 5–6 дюбель-гвоздей, но не забивайте их до конца. С другой стороны стены делайте то же самое. Важно: гвозди с двух сторон стены должны располагаться параллельно друг другу — и по вертикали, и горизонтали, поэтому их местоположение проверяйте лазерным нивелиром.
8
Закрепите на гвозде нить и вбейте его до конца. Второй конец нити закрепите так же на той же высоте на другом конце стены. Нить должна быть хорошо натянута, без провисания. Натяните таким образом все нити по всем гвоздям. Если вы все сделали правильно, вы увидите, что нитки касаются маяка и лежат строго горизонтально, перпендикулярно маяку.
9
Расстояние между двумя соседними маяками должно быть чуть меньше длины правила, которым вы работаете, поэтому отмечаем это расстояние от крайнего маяка и по получившейся отметке заводим под нитки следующий маяк — по тем же правилам, по которым ставили первые два маяка.
10
Проследите, чтобы расстояние между нитью и всеми маяками было одинаковым — почти касалось маяка. Если вы сильно утопили в гипс новый маяк, на этом этапе еще можно достать его, добавить гипс и повторить всю процедуру выравнивания.
11
По такой же схеме установите все следующие маяки. Их количество зависит от длины стены.
12
Теперь на стену между маяками можно наносить штукатурку толщиной, равной толщине маяков, и выравнивать ее, прикладывая правило к маякам.
Такой способ установки строительных маяков достаточно долгий, но зато он гарантирует хороший результат: идеально ровные стены.
Узнайте больше:
- Что мне с этим делать? Тест на знание советских инструментов
- Как подключать светодиодные ленты: быстро, просто, правильно
- В каком порядке делать ремонт. Лучшая схема от эксперта
02.06.2022
Строительный маяк. Виды и работа. Крепление и особенности
Строительный маяк – это направляющая, применяемая для ограничения углубления при движении разравнивающего правила во время работы со строительными смесями. Его используют при штукатурке стен и потолков, а также стяжки пола. При использовании маяков создаваемые растворами поверхности получаются идеально ровными, но только при условии правильной установки направляющих.
Данный строительный маяк самый распространенный, поскольку является традиционным, но во многих смыслах уступает другим методам формирования направляющих. Он применяется при штукатурке стен и выравнивания напольной стяжки. Такой маяк представляет собой стальной или пластиковый профиль длиной 2,7 м.
Маяки при оштукатуривании стен устанавливаются вертикально от пола до потолка. Их длины полностью хватает, чтобы захватить всю высоту стандартного помещения. Также в продаже встречаются маяки длиной 6 м. Они используются для высоких потолков, а также применяются для создания направляющей при выполнении стяжки пола.
Применяется 2 метода закрепления профильных маяков:
- На рабочий раствор.
- На дюбеля с зажимами.
Строительный раствор подготовиться в густой консистенции, после чего накладывается узкой полосой на пол или стену по длине направляющей. Далее строительный маяк прикладывается к штукатурке или бетону и выравнивается с помощью длинного уровня. Если его нет, то можно прикладывать правило, а уже к нему короткий уровень. После выставления маяка он оставляется до момента застывания раствора.
Недостаток данного метода заключается в необходимости испачкать строительный уровень. Для решения данной проблемы можно использовать П-образный направляющий профиль для монтажа гипсокартона.
Он обклеивается вертикальной полоской обыкновенного канцелярского скотча, после чего используется как правило, выполняя роль длинного основания между маяком и уровнем. В дальнейшем скотч можно оборвать, а чистый профиль использовать по предназначению. Фиксировать маяки на строительный раствор удобно, но только если поверхность имеет незначительные неровности. Метод подходит в том случае, когда при выполнении штукатурных работ необходимо только решить проблему с наличием углублений и небольших выступов на стене.
Более точный способ установки маяков заключается в использовании дюбелей со специальными зажимами. Данный метод позволяет сделать точную проверку не только при установке одного маяка, но и плоскости между всеми направляющими. При этом в любой момент можно провести перенастройку выступов или углублений.
По разметке под маяки делаются отверстия с помощью перфоратора и бура по бетону. В них устанавливаются дюбеля с саморезами, к шляпкам которых крепятся зажимы.
С помощью лазерного уровня, или обычного отвеса на нитке, шляпки шурупов выставляются по линии. После этого к зажимам фиксируется строительный маяк. Установив направляющие на свои места нужно проверить плоскость между ними. При необходимости отдельные маяки можно углубить или поднять выше.
После того как маяки устанавливаются на стену или пол набрасывается строительный раствор и разглаживается с помощью правила. В результате получается ровное основание для дальнейших отделочных работ. При работе с напольной стяжкой поверхность оставляется до застывания. В случае штукатурки стен наблюдается сползание раствора под собственным весом. В результате образовывается горб. Чтобы его убрать нужно дождаться пока раствор начнет схватываться и повести правилом не снизу вверх, а наоборот вниз. После срезания лишней штукатурки таким способом сползание раствора прекратится.
Недостатки маяков из профиляИспользование специализированных маяков имеет определенные недостатки.
В первую очередь они малопригодны в том случае, если требуется сделать выравнивание небольших углублений. Дело в том, что рабочая толщина таких направляющих составляет 4-8 мм. При их монтаже приходится накладывать раствора больше на эту высоту, что в масштабах помещения может исчисляться мешками строительной смеси. Все это сопровождается дополнительными затратами.
В отличие от пластиковых, стальные маяки начинают ржаветь прямо в стене. В связи с этим после установки и проведения штукатурных работ их вырывают. Для этого делается пропил болгаркой и они выбиваются перфоратором. В результате образовывается желоб, который нужно в дальнейшем заштукатурить, что также сопровождается расходом материала. Если маяк не извлекать, то ржавчина проступает сквозь обои. Если он применялся для выравнивания пола то оставляется, поскольку ржавые пятна будут не видны. Также его не извлекают при подготовке стен в ванных комнатах, так как в них обычно применяется настенная плитка, закрывающая пятна.
Струнный строительный маякИспользование направляющих такого типа позволяет значительно ускорить выполнение штукатурных работ при выравнивании стен и потолков.
Также такие направляющие пригодны в случае заливки стяжки пола. При работе с маяками данного типа необходимо использовать длинное правило. В отличие от стальных и пластиковых профилей, струны обычно закрепляются не вертикально, а горизонтально. Данный инвентарь для штукатурки состоит из высокоуглеродистой металлической проволоки и натяжных швеллеров с болтами. Для их закрепления применяются саморезы и дюбеля.
По углам стены или пола крепятся швеллеры. Для натяжения между ними отрезается проволока на 5 см длиннее, чем дистанция между их болтами, и загибается на одном конце. Получаемый хвостик заводится в головку натяжного болта в первом швеллере. После этого струна фиксируется вторым натяжителем. Далее болты начинают закручиваться, натягивая при этом проволоку. Нужно затягивать до того момента, пока струна не начнет звенеть. После этого проводится ее регулировка. Делается это вращением натяжного болта. Дело в том, что отверстия для фиксации проволоки в них смещены от цента, поэтому от положения шляпки зависит зазор между стенкой и проволокой.
После того, как струны выставлены правильно, по всей длине проволоки наносится тонкий слой гипсовой штукатурки. Он застывает и не позволяет струне прогибаться при нажатии. Таким образом, получаются очень надежные направляющие. После выравнивания раствора правилом, швеллера откручиваются а проволока вырывается. На стене остается миниатюрный желобок, который в дальнейшем можно будет выровнять шпаклевкой. Если выполнялась стяжка пола, то мелкие углубления можно оставить.
Безусловным преимуществом использования струнных маяков является их многоразовое применение. Имея всего 4 швеллера, чтобы создавать пару направляющих под полом и потолком, можно сделать сотни ремонтов. Проволока расходный материал. Когда строительная смесь немного подсохнет, правилом выравнивается поверхность по углам, не захваченная ранее, из-за наличия швеллеров. В этом случае направляющей служит уже имеющийся слой штукатурки или бетона.
Струнный строительный маяк позволяет получать минимальный слой штукатурки в 2 мм, что намного меньше, чем при применении направляющих из профиля.
В том случае, если на поверхности имеется серьезной перекос, то высота швеллеров не позволяет его компенсировать. В связи с этим один из них или оба фиксируются с применением деревянной дощечки в качестве подкладки увеличивающей зазор.Гипсовый растворный строительный маякМаяк из гипса самый оптимальный вариант направляющей при желании сэкономить на штукатурке или бетоне. При его применении можно использовать в качестве верхней границы при выравнивании самую выступающую точку поверхности. При этом не нужно накладывать раствор еще на несколько миллиметров, как при прочих типах маяков, чтобы перекрыть их собственную высоту. Растворный строительный маяк обычно применяется только при работе со стенами, но его можно использовать и на полу. В этом случае стяжка не станет полностью монолитной, поскольку между бетонными секторами будет гипс.
Для создания растворных маяков применяется строительный уровень, правило или качественный негнущийся П-образный профиль для гипсокартона.
На стене делается вертикальная разметка. Для создания самих направляющих применяется несколько технологий, выбор в пользу которых зависит от имеющегося набора инструментов. Все варианты монтажа таких маяков предусматривают приготовление очень густого гипсового раствора.
В том случае если имеется лазерный уровень, то на стену накладывается высокая узкая линия штукатурки. После этого к ней прикладывается тонкая прямоугольная сторона правила, и оно равномерно вдавливается по линии лазерного уровня. После этого излишки раствора убираются шпателем. Сверху или снизу правила заводится обыкновенная нитка и штукатурка обрезается, после чего оно с легкостью снимается, а созданная направляющая из гипса остается.
В том случае, если инструментов практически нет, то это не проблема. Делается три отверстия под дюбеля вверху, по центру и внизу по линии будущего маяка. В них закручивается по саморезу. Они выравниваются в одну линию по установленному под потолком отвесу. Между саморезами накладывается узкая высокая полоска штукатурки, как при использовании лазерного уровня.
После этого прикладывается высокое правило, а при его отсутствии обыкновенный П-образный жесткий профиль для монтажа гипсокартона. Он продавливается, пока не упрется в шляпки саморезов. Лишний раствор убирается, а профиль срезается ниткой, после чего остается ровный строительный маяк.
При работе можно еще больше упростить процесс и накладывать штукатурку прямо на профиль или правило, после чего прикладывать его к стене и отрезать инструмент ниткой. Это намного удобнее, поскольку отсутствует сложность укладывания штукатурки под потолком.
