1.2. Класс пожарной опасности конструкций

Пожарная опасность
строительных конструкций определяется
степенью их участия в развитии пожара,
в образовании опасных факторов пожара
и зависит от пожарной опасности
материалов, из которых выполнена
конструкция. Пожарная опасность
строительных конструкций характеризуется
классами их пожарной опасности. Согласно
ГОСТ 30403-96 «Конструкции строительные.
Метод определения пожарной опасности»
различают четыре класса пожарной
опасности строительных конструкций:
К0, К1, К2, К3.

Характеристика
классов пожарной опасности строительных
конструкций приведена в таблице.

Таблица 1

Классы пожарной опасности строительных конструкций

Класс пожарной опасности
конструкций

Допускаемый
размер повреждения конструкций, см

Наличие

Допускаемые
характеристики пожарной опасности
поврежденного материала

горючести

воспламеняем ости

дымообразующей способности

теплового эффекта

горения

вертикальных

горизонтальных

КО

0

0

н.д.

н.д.

К1

до 40

>40

до 25

>25

н.д.

н.р.

н.д.

н.д.

н.р.

Г2

н.р.

В2

н.р.

Д2

К2

более 40,

но до 80

то же

более 25,

но до 50

то же

н.д.

н.р.

н.д.

н.д.

н.р.

Г3

н.р.

В3

н.р.

Д2

КЗ

не регламентируется

Примечание: в
таблице приведены следующие условные
обозначения: н.д. — не допускается, н.р.
— не регламентируется.

Строительные
конструкции отвечают требованиям
пожарной безопасности, если фактический
класс пожарной опасности конструкций
Кф
равен или больше (размещается выше в
таблице классов пожарной опасности)
требуемого класса пожарной опасности
конструкций Ктр,
то есть:
КфКтр

Требуемый
класс пожарной опасности строительных
конструкций регламентируется нормативными
документами.

Фактический
класс пожарной опасности строительных
конструкций определяется двумя способами:

  • экспериментально,
    на огневых установках для оценки
    пожарной опасности конструкций;

  • нормативно,
    по справочной технической литературе
    (например, по «Справочнику по
    огнестойкости и пожарной опасности
    строительных конструкций, пожарной
    опасности строительных материалов и
    огнестойкости инженерного оборудования
    зданий», М., ВНИИПО МВД РФ, 1999).

Сущность метода
огневого испытания конструкций для
определения класса их пожарной опасности
заключается в тепловом воздействии на
конструкцию в течение времени, определяемом
требованиями к этой конструкции по
огнестойкости, но не более 45 минут.

Огневые
установки для оценки пожарной опасности
вертикальных и горизонтальных конструкций
приведены на рисунках (слайды). Каждая
из этих установок двухкамерная: имеются
огневая и тепловая камеры размерами
каждая 100x100x100 см. Сгорание топлива
происходит в огневой камере, а тепловое
воздействие на испытываемую конструкцию
осуществляется в обеих камерах.
Температурный режим контролируется
термопарами.

При этом в огневой
камере создается и контролируется
стандартный температурный режим, при
котором испытывают конструкции на
огнестойкость. В тепловой же камере
должен быть создан температурный режим,
характеризуемый следующей зависимостью:

t =
200 lg (8
+1)
+ t
н
(2)

где 
— время от начала испытания, мин;

t
— температура в тепловой камере, °С;

tн
— температура до теплового воздействия
(начальная температура), °С.

В процессе испытания
регистрируют параметры, по которым
определяется класс пожарной опасности
конструкции:

  • температура в
    огневой и тепловой камерах для определения
    наличия теплового эффекта;

  • способность к
    воспламенению газов, выделяющихся при
    термическом разложении материалов
    образца;

  • образование
    горящего расплава.

Наличие
теплового эффекта от горения материалов
образца выражается превышением
температуры в огневой и тепловой камерах
по
сравнению
с верхними допустимыми границами
температурных режимов, установленных
формулами (1) и (2). Наличие теплового
эффекта или горения учитывается, если
их проявление было зафиксировано при
испытании хотя бы одного образца.

Способность к
воспламенению газов, выделяющихся при
термическом разложении материалов
образца, проверяют посредством поднесения
горящего факела к местам выхода этих
газов на не обогреваемые поверхности
образца не реже, чем через каждые 5 минут
испытания и через каждую минуту — при
появлении вспышек газа.

Образование
горящего расплава контролируют визуально
по наличию горящих капель, вытекающих
из торцов образца или стекающих по
поверхности образца в пределах контрольной
зоны.

После остывания
образца производят его осмотр с целью
определения и регистрации повреждений.
Размер повреждения образца измеряется
в сантиметрах. Повреждением считается
обугливание, оплавление и выгорание
материалов конструкции на глубину более
0,2
см. При этом не учитывается повреждение
длиной менее 5 см для вертикальных
конструкций, длиной менее 3 см для
горизонтальных конструкций.

Как правило,
испытаниям подвергают два одинаковых
образца. Нагружение образцов во время
испытания не предусматривается. Размер
повреждения конструкции определяют
как среднеарифметическое значение по
результатам испытания двух одинаковых
образцов.

Класс пожарной
опасности строительной конструкции
определяется таблицей 1 по наименее
благоприятному показателю.

Условное обозначение
класса пожарной опасности конструкции
включает букву К и цифры, которые
обозначают продолжительность теплового
воздействия в минутах при испытании
образца. Одна и та же конструкция может
принадлежать к различным классам
пожарной опасности в зависимости от
времени теплового воздействия. Например:

  • КО (15) — конструкция
    класса КО при времени теплового
    воздействия 15 мин;

  • К1 (30) — конструкция
    класса К1 при времени теплового
    воздействия 30 мин;

  • К2 (45) — конструкция
    класса К2 при времени теплового
    воздействия 45 мин;

  • К1 (30)/КЗ(45) —
    конструкция класса К1 при времени
    теплового воздействия 30 мин и класса
    КЗ при времени теплового воздействия
    45 мин.

Без испытаний
можно установить классы пожарной
опасности конструкций, выполненных
только из негорючих материалов группы
НГ-КО и конструкций, выполненных только
из горючих материалов группы Г4-КЗ.

studfiles.net

Как определить класс пожарной опасности строительных конструкций ?

Чтобы обеспечить максимальную безопасность при строительстве, были разработаны специальные противопожарные требования к общественным зданиям, помогающие бороться с возгоранием.

Все здания разделены по классам пожарной опасности в зависимости от их назначения, возраста, состояния и количества людей, находящихся в нем, возможности пребывания их в состоянии сна. В Федеральном Законе №123, классы обозначаются буквой «Ф».

Таким образом, здания делятся на жилые, образовательные учреждения, центры по обслуживанию населения, здания, собирающие большое скопление людей и здания производственного назначения. Конечно, это очень коротко и упрощенно, нам для понимания сути достаточно.

Ключевое, нужно понять, что материалы, применяемые в строительстве, оговариваются в зависимости от классов зданий, описанных выше.

Если один материал с классом пожарной опасности К1 разрешен для одного класса зданий, это совсем не означает, что он разрешен в другом.

Пример: можно облицевать торговый центр композитными кассетами (Г1, К0 в системе), но теми же композитными кассетами облицевать детский сад нельзя — прямо запрещено в ФЗ 123.

Это непростая тема, имеющая свои особенности в части фасадов. Собственно, в чем и состоит круг наших с вами интересов — фасадные материалы, и как их применять правильно.

В статье есть общие исходные данные по классификации, но упор сделан на фасады в частности. Если вам именно это интересно, продолжайте читать.

Содержание статьи

Как класс пожарной опасности К0 зависит от группы горючести

Пожарно-техническая типология стройматериалов базируется на их делении согласно критерию особенностей пожарной опасности – факторы огнестойкости, воспламеняемость, и т.д.

Данная классификация ориентирована на установку запросов по противопожарной защите стройматериалов, зависимо от их степени возгораемости и огнеопасности. Каждый класс пожарной опасности строительных материалов имеет свою типологию и отдельные подвиды.

Как горела башня Олимп «Грозный сити»

Что касается вентилируемых фасадов и облицовок к ним, то в системе должен быть класс пожарной опасности К0, то есть не пожароопасные.

Облицовочный материал при этом может быть и Г1 — не поддерживающий горение. Значения К0 и Г1 присваиваются материалам после проведения экспертной оценки или огневых натурных испытаний аккредитованной структурой.

Легко запутаться, чем отличается группа горючести (Г1,Г2,Г3,Г4) от класса пожарной опасности в системе (К0, К1, К2..).Группа горючести присваивается материалу в отдельности.

Класс пожарной опасности строительных материалов дается на систему в составе всех элементов конструкции: облицовка, обрешетка, утеплитель, крепеж, пленка ветрозащитная и т.д.

Разберем на примере: здание будем облицовывать композитными кассетами в составе системы. Значит, проверим сначала каждый элемент конструкции на присвоенную ему группу горючести: какая группа горючести у композитного листа, а на утеплитель, а на крепеж?

Г1- хороший показатель для отдельного элемента.А затем возьмем у производителя системы Заключение о присвоении класса пожарной опасности. Должно быть К0. И в Заключении на К0 должны быть прописаны те марки и их допустимая группа горючести. При соответствии всех параметров, можем применять все материалы совместно.

На территории Российской Федерации уполномочены проводить оценку класса пожарной опасности такие организации, как МЧС России, НИИ «Опытное», АНО «Пожаудит», НИИ Кучеренко и другие.

Как определить класс пожарной опасности строительных конструкций на примере фасадной системы

Как определить класс пожарной опасности строительных конструкций- только при проведении испытаний в лаборатории, он будет отражен в Отчете или Заключении.

При проведении испытаний воспроизводят особые условия теплового воздействия на систему в составе всех элементов.

При установлении класса пожарной опасности фасадной системы учитывают следующие проявления пожарной опасности:

  • наличие и величина теплового эффекта от горения или термического разложения материалов образца системы;
  • наличие пламенного горения газов, выделяющихся при горении или термическом разложении материалов системы;
  • наличие горящего расплава и возможность возникновения вторичных источников зажигания под очагом пожара;
  • обрушение элементов системы весом 1 кг и более;
  • размер зоны повреждения материалов образца системы утепления.

Класс пожарной опасности испытываемой системы утепления устанавливают в зависимости от различных сочетаний этих признаков и с учётом их численных значений.

Точная методика описана в ГОСТ. Класс пожарной опасности строительных конструкций К0 будет дан только самым безопасным материалам.

Какие документы необходимы для проведения испытаний на присвоение класса пожарной опасности строительных конструкций (К0, К1, К2 и так далее)

Для установления класса пожарной опасности системы утепления, заявитель должен представить в испытательную лабораторию следующую техническую документацию:

  • полный комплект технической документации на испытываемую стену и систему утепления, включая чертежи конструктивного обрамления откосов оконных и дверных проемов, внутреннего и наружного углов стен здания, узлов сопряжения системы в области деформационного шва здания, узлов примыкания системы к карнизу кровли и цоколю здания, узлов пропуска инженерных коммуникаций через стену;
  • спецификацию используемых материалов и изделий с указанием соответствующих технических документов;
  • сертификаты пожарной безопасности или протоколы испытаний по определению группы горючести теплоизоляционных и декоративно-защитных материалов;
  • чертеж образца стены и (или) системы утепления, монтируемого на фрагменте стены, и предназначенного для испытаний;
  • сведения о пожарно-технических характеристиках стен, для которых предназначена данная система утепления;
  • инструкцию по монтажу системы утепления.

Заявитель в присутствии представителя лаборатории должен смонтировать на печи испытываемую систему в соответствии с альбомом технических решений.

После проведения огневых испытаний системы, эксперт оформляет Протокол огневых испытаний, в котором будут отражены все фактические показатели пожарной опасности испытанной системы утепления, с указанием характеристик стен, для которых этот показатель является действительным.

После испытаний в результате анализа полученных значений, формируется Заключение или Отчет, в котором и содержится присвоенный класс.

Следим за изменениями в законодательстве

Учитывая требования к общественным зданиям, в современном строительстве всё чаще используются наиболее безопасные материалы, которые максимально ограничивают вероятность возгорания.

А на зданиях с повышенными требованиями к скорости эвакуации людей: больницы круглосуточного пребывания, детские сады и школы — с 2014 года запрещено использовать при строительстве любые горючие материалы.

Эти здания перечислены в ФЗ № 123 в пунктах Ф 1.1 и Ф 4.1. На этих объектах допустимо использовать только материалы степени горючести НГ — не горючие. Более подробна информация по данному вопросу раскрыта в статье «Группа горючести«.

Необходимо следить за обновлениями законодательства, чтобы не нарваться на неприятности с заменой уже смонтированных материалов!

Похожие статьи

bazafasada.ru

Как определить класс пожарной опасности

Пожар – одно из самых опасных явлений. Он способен унести жизни людей и принести крупные материальные потери. Поэтому при предписании пунктов техники безопасности строения устанавливают его класс пожарной опасности.

Назначение и использование классификации

Деление на группы по потенциальной угрозе необходимо для создания оптимальных мер по её предотвращению. Отнесение постройки к конкретной ветке зависит от её конструктивных особенностей, пребывания в ней людей и их дееспособности, нахождения взрывоопасных веществ внутри помещения. Различают функциональную и конструктивную пожароопасность.

Принадлежность объекта к той или иной степени ненадёжности указывается в специальной документации. На её основе создают регламент требований по эвакуации находящихся внутри.

Как определить класс пожарной опасности здания

В первую очередь производится оценка функциональной пожарной опасности. Это понятие показывает назначение строения, периодичность нахождения в нём людей с учётом их физических возможностей и возраста. Таким образом выделяют классы:

  • Ф1. Сюда относят детские сады, дома престарелых, гостиницы, общежития. То есть места для длительного или временного проживания.
  • Ф2. Эта часть включает в себя театры, кинозалы, цирки, спорткомплексы, библиотеки. Пространства, предназначенные для периодического пребывания населения с развлекательной или информационной целью.
  • Ф3. Класс пожарной опасности конструкции, в который входят заведения общепита, торговые центры и магазины, поликлиники, банки, вокзалы и т.д. Учреждения, функционирование которых связано с обслуживанием населения.
  • Ф4. Согласно СНиП к этому типу предписаны возведения, размещающие органы власти, редакции, проектные центры, образовательные и информационные предприятия, школы и редакции.
  • Ф5. Такую отметку угрозы имеют книгохранилища, склады, лаборатории, производственные отсеки.

Определение конструктивной пожарной опасности здания означает принятие требований к материалам перекрытий и их типу. По этим параметрам в документах указаны:

  • С0. Стены, потолки должны быть выполнены из негорючего сырья.
  • С1. Блоки изготавливают из трудногорючих материалов.
  • С2. Возможно применение воспламеняемых веществ.
  • С3. Отсутствуют специфичные запросы.

Также существуют классы пожарной опасности строительных конструкций. Их устанавливают по уровню устойчивости объекта при воспламенении, где:

  • К0 – непожароопасные;
  • К1 – малопожароопасные;
  • К2 – умереннопожароопасные;
  • К3 – пожароопасные.

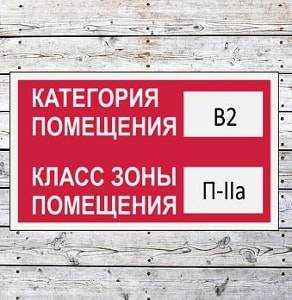

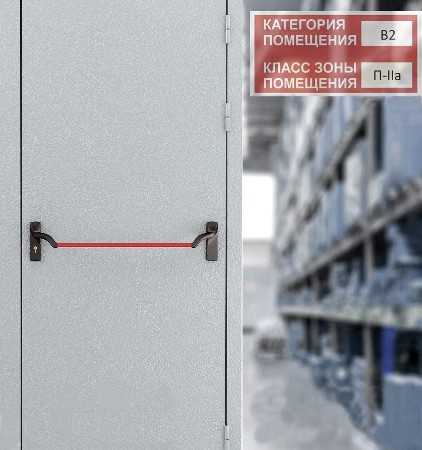

Категории пожарной опасности помещений

Категорирование – это отнесение постройки по угрозе возгорания к выявленной группе. Этот процесс проводится для складских и производственных пространств.

Расчёт категорий помещений происходит по установленным регламентам правилом с учётом содержимого. Выделяют:

  • А. Повышенная взрыво- и пожароопасноть.
  • Б. Категория зданий с высоким уровнем риска.
  • В. Внутри находятся жидкости и газы, способные гореть только при взаимодействии друг с другом.
  • Г, Д. Безопасные склады с негорючим содержимым.

В зависимости от категории помещений к ним предъявляют требования по предотвращению трагедии. Закажите консультацию на сайте по оснащению объекта любого типа защитной металлоконструкцией.

www.ei-dvery.ru

Как определить класс пожарной опасности

Как определить класс пожарной опасности конкретного здания? СНиП 21-01-97 содержит требования к пожарной безопасности зданий и сооружений различного типа и назначения. Помещения разделяются в зависимости от того, как они используются, а также риска угрозы здоровью и безопасности людей, которые в них находятся.

Так, к примеру, высока опасность для людей при возникновении ЧП в доме престарелых: постояльцы находятся зачастую в беспомощном состоянии, важно быстро эвакуировать их на улицу в случае возгорания. Высокие требования пожарной безопасности предъявляются к больницам, детским садам, офисным и торговым центрам и т.п. Класс пожарной опасности устанавливают в проектной декларации к объекту.

Существует 5 классов пожарной опасности:

  • К классу Ф1 относятся здания, в которых постоянно пребывают люди: гостиницы, детские сады, общежития, больницы, дома престарелых.
  • Класс Ф2: помещения, где проводятся массовые мероприятия (театры, кинотеатры, спортивные комплексы, концертные залы, музеи и т.п.).
  • Класс Ф3 – места, где обслуживают население: магазины, рестораны и кафе, поликлиники, банки, почта и т.п.
  • Ф4 – здания учебных заведений, органов госвласти, пожарные депо, архивы, склады и т.п.

Производственные цеха и склады, если они размещены в зданиях Ф1-Ф4, относятся к категории Ф5. К примеру, склад в доме престарелых (Ф1) относится к Ф5. К оснащению зданий каждого класса есть свои требования. Так, детские сады, школы, больницы должны быть оборудованы двумя путями эвакуации, в каждом из эвакуационных проемов устанавливается противопожарная дверь.

Классы конструктивной пожарной опасности

Как определить класс конструктивной пожарной опасности для здания и сооружения? Эта классификация также есть в СНиП 21-01-97. Классов всего 4: С0, С1, С2, С3. Их определяют по типу стен, перекрытий, перегородок, лестничных маршей и колонн. Так, в помещениях класса С0 все стены и другие элементы выполнены из негорючих материалов. При пожаре они не будут выделять вредных веществ и не воспламенятся. В зданиях С1 используются трудногорючие материалы. В зданиях С2 применены пожароопасные материалы. К помещениям С4 никаких особых требований не предъявляют.

Класс пожарной опасности строительных материалов и конструкций:

  • К0, К1, К2, К3 – соответственно, непожароопасные, мало-, умеренно- и пожароопасные. Для зданий класса С0 используют негорючие материалы К0.
  • В зданиях С1 применяют малогорючие материалы К1 для несущих стен и перегородок; негорючие К0 – для этажей и противопожарных преград, умеренно горючие К2 – для внешних стен. Полную таблицу соотношения классов нужно смотреть в строительных нормах и правилах.

Категория пожарной опасности

В техрегламенте о пожарной безопасности обозначены 5 категорий опасности для зданий производственного и технического назначения (класс Ф5). Это категории А, Б, В, Г и Д – повышенная взрывоопасность, взрывоопасные здания, пожароопасные здания и помещения, умеренно пожароопасные и, наконец, здания с пониженной пожарной опасностью. Для зданий классов Ф1-Ф4 категории не установлены. Категорию пожарной опасности определяет планировка помещения, находящиеся в нем вещества и особенности производственного процесса.

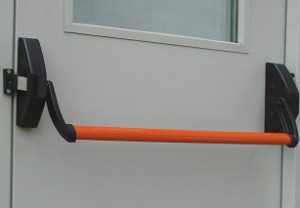

Огнестойкие двери от производителя

Для зданий разного класса пожарной опасности можно приобрести противопожарные двери от производителя «Двери Тор». Все двери имеют предел огнестойкости 60 минут. Они обеспечат помещениям надежную защиту от проникновения дыма и огня. Изделия выполнены из качественной стали и обеспечены всей необходимой фурнитурой. Двери заполнены базальтовой плитой IZOBEL высокой плотности, которая имеет низкую теплопроводность. Материал долговечен и безопасен.

Конструкции оснащаются термоактивной лентой, противодымным уплотнителем и огнеупорным замком. На продукцию оформлены сертификаты. Монтаж противопожарных дверей также возможен силами компании. На этот вид работ у фирмы есть лицензия. Таким образом, заказ и установка дверей соответствует всем требованиям законодательства.

www.tordoors-ei60.ru

2. Пожарная опасность зданий и сооружений

Согласно п.5.17. СНиП
21-01-97* «Пожарная безопасность зданий и
сооружений» здания, а также части зданий,
выделенные противопожарными стенами,
— пожарные отсеки (далее – здания) –
подразделяются по степеням огнестойкости,
классам конструктивной и функциональной
пожарной опасности.

2.1. Степень огнестойкости зданий

Здание состоит из
разнообразных конструктивных элементов,
обладающих различной огнестойкостью.
Способность здания (сооружения) в целом
сопротивляться разрушению в условиях
пожара характеризуется степенью
огнестойкостью. Другими словами, степень
огнестойкости здания определяется
огнестойкостью его строительных
конструкций. Степень огнестойкости –
это нормативная характеристика здания
или сооружения. Степень огнестойкости
обозначают римскими цифрами: I,
II,
III,
IV,
V.
Согласно СНиП 21-01-97*, все здания и
сооружения подразделяются на пять
степеней огнестойкости. Степень
огнестойкости здания регламентируется
пределами огнестойкости основных
конструктивных элементов здания с
учетом их функциональной роли. (Смотри
раздаточный материал, согласно СНиП
21-01-97* таблица 4*).

К строительным
конструкциям зданий I-ой
степени огнестойкости предъявляются
самые жесткие требования, к V-ой
самые минимальные.

Различают фактическую
и требуемую степени огнестойкости
здания (сооружения). Фактическая степень
огнестойкости здания Оф
– это действительная степень огнестойкости
запроектированного или построенного
здания, определяемая по результатам
пожарно-технической экспертизы
строительных конструкций зданий и
нормативным положениям. (Смотри СНиП
21-01-97* таблица 4*).

Под требуемой
степенью огнестойкости здания Отр
подразумевается минимальная степень
огнестойкости, которой должно обладать
здание для удовлетворения требований
пожарной безопасности. Требуемая степень
огнестойкости зданий определяется
нормативными документами с учетом
назначения зданий, этажности, площади,
вместимости, категории производства
по взрывопожарной опасности, наличия
автоматических установок пожаротушения
и др. факторов. (В частности, в курсовом
проекте будут использоваться СНиП
31-03-2001 «Производственные здания», и СНиП
31-04-2001 «Складские здания»).

Здание или сооружение
удовлетворяет по огнестойкости
требованиям пожарной безопасности,
если Оф

О
тр.

2.2. Класс конструктивной пожарной опасности зданий

Класс
конструктивной пожарной опасности
здания (сооружения) определяется степенью
участия строительных конструкций в
развитии пожара и образовании его
опасных факторов. (Классификация зданий
по классам конструктивной пожарной
опасности приведена в раздаточном
материале, согласно СНиП 21-01-97* таблица
5*).

Как видно существует
четыре класса конструктивной пожарной
опасности: С0, С1, С2, С3.

Класс конструктивной
пожарной опасности здания зависит от
классов пожарной опасности основных
несущих и ограждающих строительных
конструкций – колонн, ригелей, ферм и
т.д.

Здания и сооружения
класса С0 являются лучшими с противопожарной
точки зрения. Все конструкции здесь
выполнены из негорючих материалов,
которые в условиях пожара не горят, не
повреждаются, не дают теплового эффекта,
не образуют токсичных дымовыделений.
Конструкции здания класса С3 (кроме
конструктивных элементов лестниц и
лестничных клеток) вообще не предъявляются
никакие противопожарные требования.

Условие безопасности
по классам конструктивной пожарной
опасности зданий (сооружений) имеет
вид: Сф

С
тр.

Сф
– фактический класс конструктивной
пожарной опасности здания;

Стр
– требуемый класс конструктивной
пожарной опасности здания;

Сф
определяется
по СНиП 21-01-97* таблица 5*. Стр
определяется
по нормативным документам с учетом
назначения зданий. (В частности, в
курсовом проекте будут использоваться
СНиП 31-03-2001 «Производственные здания»,
и СНиП 31-04-2001 «Складские здания»).

studfiles.net

Результаты проверки соответствия показателей огнестойкости и пожарной опасности основных строительных конструкций здания противопожарным требованиям сНиП [11]

№ п/п

Вид
и харак-теристика ко-нструкций (по
проекту зда-ния, каталогу типовых
кон-струкций)

Птр,
мин

(СНиП
21-01-97*)

Кд

(СНиП
21-01-97*)

Пф,
мин

(Пособие
[4], натур-ные испы-тания, расчет)

Кф

(Тех.
инф., натур-ные ис-пыта-ния)

Вывод о
соот-ветст-вии

Омах

т.
4*

(СНиП
21-01-97*)

Смин

т.
5*

(СНиП
21-01-97*)

1

2

3

4

5

6

7

8

9

1

Несущая
вну-тренняя стена деревянная

REI
90

К3

II

С2

2

Колонна
же-лезобетонная

R
150

К0

I

С0

3

Лестница
железобетон-ная

R
60

К0

I

С0

4

Балка
перек-рытия стальная

R
15

К
0

С0

5

Ферма
покры-тия стальная

R
15

К
0

II

С0

6. Метод эксппериментального определения фактического класса пожарной опасности строительной конструкции

6.1. Исходные положения

В соответствии с ГОСТ 30403–96 [17] с 07.96 г.
— взамен показателя пожарной опасности
«предел распространения огня по
строительной конструкции»
введено
понятиекласс пожарной опасности
конструкции.

Класс пожарной опасности конструкции
(К) —классификационная
характеристика –показательпожарной
опасности конструкции, определяемая
по результатам стандартных испытаний.

Допустимое значение этого показателя
регламентируется СНиП 21-01-97* [11]. Фактическое
значение (К) определяют экспериментальным
путем — в соответствии с ГОСТ 30403–96 [17].

Сущность методазаключается в
определении параметров пожарной
опасности конструкции при ее испытании
в условиях теплового воздействия,
установленных стандартом [17], в течение
времени, определенного требованиями к
этой конструкции по огнестойкости.

6.2. Оборудование для испытаний

Для испытаний используют двухкамерную
печь с системой подачи и сжигания топлива
(рис 6).

Рис. 6. Печи для
определения пожарной опасности
вертикальных (а) и горизонтальных (б)
строительных конструкций: 1 – огневая
камера; 2 – тепловая камера; 3 – стенка
печи; 4 – перекрытие печи; 5 – образец;
6 – перегородка; 7 – ограждение.

6.3. Калибровка печи, подготовка к проведению испытаний

При калибровке обеспечивают в огневой
камере печи стандартный температурный
режим по ГОСТ 30247.0 – 94 [10]

t= 345lg(8+1)
+ tH, (6.1)

где t— изменение температуры от времени,0С;

- время, мин;

tH
начальная температура,0С.

В тепловой камере при этом температурный
режим должен соответствовать зависимости

t1= 200lg(8+1) + tH,
(6.2)

При подготовке образцов–конструкций
к испытаниям по их толщине устанавливают
термопары.

6.4. Требования к образцам для испытаний

ГОСТ [17] распространяются на конструктивные
элементы зданий и строительные
конструкции: колонны, балки, фермы, арки,
рамы, связи, наружные и внутренние стены
(перегородки),перекрытия, покрытия,
стены лестничных клеток, противопожарные
преграды, марши и площадка лестниц. ГОСТ
[17] не распространяется на конструкции
заполнения проемов(двери, ворота,
оконные рамы)
, покрытие полов, кровли,
облицовки и отделки. Поэтому образцы
для испытаний не должны иметь перечисленных
элементов и должны быть выполнены в
соответствии с технической документацией
на данную конструкцию(допускается
изготовлять плоские конструкции взамен
стержневых — при соблюдении аналогичного
расположения слоев материалов).

Образцы конструкций должны иметь длину
не менее 2,4 м, ширину – не менее — 1,3 м,
толщину — по технической документации.

Для испытания на пожарную опасность
стержневых, в том числе слоистых
конструкций (колонн, балок, ферм, связей,
воздуховодов и трубопроводов) допускается
изготавливать плоские образцы, в которых
расположение слоев и их толщина должны
быть такими же, как и стержневых
конструкциях.

Для испытаний конструкций одного типа
должны быть изготовлены, как правило,
2 одинаковых образца, допускается
изготавливать один образец. К образцам
должны быть приложены помимо документации
на испытываемую конструкцию, документация,
по которым изготовлены образцы –
официальные протоколы испытания
материалов, из которых выполнена
конструкция, на пожарную опасность. При
отсутствии протоколов испытаний
заказчиком должны представляться
образцы материалов, из которых изготовлена
конструкция, для испытаний на горючесть,
воспламеняемость и дымообразующую
способность.

studfiles.net

О пожарной безопасности — ЭНЦИКЛОПЕДИЯ



Определение

Источник

классификационная характеристика пожарной опасности конструкции, определяемая по результатам стандартных испытаний.

пункт 3.2  ГОСТ 30403-2012 Конструкции строительные. Метод испытаний на пожарную опасность




Указанный ГОСТ содержит следующие положения, касательно класса конструктивной пожарной опасности (наиболее важное в практичекой работе пожарного специалиста указано в самом последнем пункте, поэтому мы продублируем эту норму в первых строках:


10.5 Без испытаний конструкций допускается устанавливать классы их пожарной опасности: К0 — для конструкций, выполненных только из материалов группы горючести НГ, К3 — для конструкций, выполненных только из материалов группы горючести Г4. Для остальных конструкций классы пожарной опасности могут быть установлены только в результате огневых испытаний.


4.1 Сущность метода заключается в определении показателей пожарной опасности конструкции при ее испытании в условиях теплового воздействия, установленных настоящим стандартом, в течение времени, определяемого требованиями к этой конструкции по огнестойкости.


4.2 При установлении класса пожарной опасности конструкции следует учитывать:


— наличие теплового эффекта от горения или термического разложения составляющих конструкцию материалов;


— наличие пламенного горения газов или расплавов, выделяющихся из конструкции в результате термического разложения составляющих ее материалов;


— размеры повреждения конструкции и составляющих ее материалов, возникшего при испытании конструкции, вследствие их горения или термического разложения;


— характеристики пожарной опасности составляющих конструкцию материалов, поврежденных при испытании.


4.3 В качестве характеристик пожарной опасности материалов принимают их горючесть, воспламеняемость и дымообразующую способность. Горючесть материала устанавливают по ГОСТ 30244, воспламеняемость — по ГОСТ 30402, дымообразующую способность — по ГОСТ 12.1.044, а при необходимости рекомендуется контролировать путем их идентификационного анализа и калориметрического анализа по действующим нормативным документам.





10.1 Пожарную опасность конструкции характеризуют:


— наличием теплового эффекта (но не его значением) от горения материалов образца, который выражается в превышении температуры в тепловой камере по сравнению с верхней допустимой границей температурного режима, установленного в 7.4;


— наличием пламенного горения газов, выделяющихся при термическом разложении материалов образца, продолжительностью более 5 с;


— наличием горящего расплава при продолжительности его горения более 5 с;


— размером повреждения образца в контрольной зоне с учетом условий 9.15.





10.2 Размер повреждения конструкции определяют как среднеарифметическое значение по результатам испытания двух одинаковых образцов.


Допускается определять размер повреждения по результатам испытания одного образца, если этот размер отличается от допускаемого, приведенного в таблице 1, более чем на 15%.





Таблица 1 — Класс пожарной опасности конструкции в зависимости от наличия, значений и параметров пожарной опасности
















Класс пожарной опасности конструкции Значение параметра пожарной опасности, установленное при испытаниях образцов конструкций Допускаемые характеристики пожарной опасности поврежденного материала
Допускаемый размер повреждения образца конструкций в контрольной зоне, мм Наличие Группа
Вертикальных Горизонтальных Теплового эффекта Горения Горючести Воспламеняемости Дымообразующей способности
К0 0 0 Отсутствует Отсутствует Отсутствует Отсутствует Отсутствует
К1 Не регламентируется Отсутствует Не выше Г2* Не выше В2* Не выше Д2*
К2 >400 >250 Не регламентируется Отсутствуе Не выше Г3* Не выше В3* Не выше  Д2*
К3 Не регламентируется
Знак * обозначает, что при остутствии теплового эффекта характеристика не регламентируется

.


В случае различия результатов испытаний двух одинаковых образцов более чем на 15% проводят третье испытание, при этом размер повреждения определяют как среднеарифметическое значение по результатам испытаний двух образцов, имеющих наибольшие размеры повреждения.


Наличие теплового эффекта или горения учитывается, если их проявление было зафиксировано при испытании хотя бы одного образца.


//////////////////////////////////////////////////


Аналогичная таблица. с немного измененными обозначениями, не меняющими суть проблемы содержится в таблице 6 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Так как этот нормативный правовой акт имеет высшую юридическую силу, следует ссылаться прежде всего на таблицу 6 указанного Федерального закона, хотя по сути разницы нет. Приводим ниже таблицу 6


Таблица 6


Порядок определения класса пожарной опасности строительных конструкций














Класс пожарной опасности конструкции Значение параметра пожарной опасности, установленное при испытаниях образцов конструкций Допускаемые характеристики пожарной опасности поврежденного материала
Допускаемый размер повреждения образца конструкций в контрольной зоне, см Наличие Группа
Вертикальных Горизонтальных Теплового эффекта Горения Горючести Воспламеняемости Дымообразующей способности
К0 0 0 Отсутствует Отсутствует Отсутствует Отсутствует Отсутствует
К1  не более 40 не более 25 Не регламентируется Отсутствует Не выше Г2+ Не выше В2+ Не выше Д2+
К2 более 40, но не более 80 более 25 но не более 50 Не регламентируется Отсутствуе Не выше Г3+ Не выше В3+ Не выше  Д2+
К3 Не регламентируется
































Примечание. Знак «+» обозначает, что при отсутствии теплового эффекта не регламентируется.





////////////////////////////





10.3 Конструкции подразделяют на классы по пожарной опасности в соответствии с таблицей 1 по наименее благоприятному показателю.

10.4 Условное обозначение класса пожарной опасности конструкции включает букву К и цифры. Цифра, заключенная в скобки, обозначает продолжительность теплового воздействия при испытании образца в минутах.


Одна и та же конструкция может принадлежать к различным классам пожарной опасности в зависимости от времени теплового воздействия, например:


К0 (15) — конструкция класса К0 при времени теплового воздействия 15 мин;


К1 (30) — конструкция класса К1 при времени теплового воздействия 30 мин;


К2 (45) — конструкция класса К2 при времени теплового воздействия 45 мин;


К1 (30)/К3 (45) — конструкция класса К1 при времени теплового воздействия 30 мин и класса К3 при времени теплового воздействия 45 мин.


10.5 Без испытаний конструкций допускается устанавливать классы их пожарной опасности: К0 — для конструкций, выполненных только из материалов группы горючести НГ, К3 — для конструкций, выполненных только из материалов группы горючести Г4. Для остальных конструкций классы пожарной опасности могут быть установлены только в результате огневых испытаний.

www.ptm01.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
