Чертеж строительный: Строительные чертежи

правила и рекомендации при выполнении

Содержание

1. Какие бывают чертежи и их содержание
2. Технические правовые и нормативные акты в проектировании и строительстве
3. Состав проектной документации
4. Как оформлять проектную и рабочую документацию
5. Как оформлять текстовую информацию
6. Как выполнить чертеж

Пришло время выполнять архитектурно-строительный чертеж? Не знаете, какими правилами руководствоваться при его написании и оформлении? Мы собрали для вас все необходимые рекомендации в одной статье, чтобы оформление строительных чертежей не вызвало никаких сложностей.

Строительные чертежи — это непосредственно сами чертежи и текстовая документация, которая к ним относится. В ней обычно размещают картинку здания, его частей и всю информацию, которая помогает быстрее и легче создавать строительные конструкции и изделия.

Правила оформления чертежей определены ГОСТом.

Архитектурные решения — чертежи зданий и построек, которые содержат комплексное решение различных к нему требований (пространство, планировка и др. ). Эти требования представлены условными изображениями конструкций, причем контурно.

Строительные решения — чертежи с условными изображениями строительных конструкций. Они делятся на 2 группы по назначению:

• чертежи строительных изделий и конструкций;
• строительно-монтажные (зданий и сооружений).

Оформление архитектурных чертежей, как и строительных, регулируется рядом документов. Это такие стандарты как: ЕСКД (единая система конструкторской документации), СПДС (система проектной документации для строительства), ТКП, СТБ, СНБ. Также есть ряд специальных инструкций.

СПДС представляет собой перечень нормативных организационно-методических документов. В них можно найти общетехнические требования, которые нужны в процессе разработки, хранения, учета и использования проектных документов для постройки любого типа объектов.

С помощью СПДС можно:

• унифицировать данные и информацию, правила оформления документов в соответствии с их назначением;
• задать общие правила создания чертежей и документов, вне зависимости от типа объекта и его проектного решения;
• укомплектовать документацию для заказчика;
• обеспечить качественный выпуск продукции проекта;
• привести в единство важные термины и понятия и др.

В проектной документации можно найти различные пояснения, описания, схемы и чертежи, которые показывают технические решения, принятые в отношении объекта строительства.

Документация по проекту состоит из разделов, которые отражены в виде названия и шифра.

Чтобы все планируемые работы были выполнены корректно, в проектной документации должна содержаться рабочая документация. В ней необходимо привести рабочие схемы и чертежи, спецификацию оборудования, материалов и изделий.

В любой из документаций есть 2 части: текстовая (в ней пояснительная записка) и графическая (схемы и чертежи).

Перед тем, как приступать к разработке, нужно учесть определенные требования:

• количество чертежей с типовыми изделиями и конструкциями должно быть оптимальным;
• необходимо уменьшить номенклатуру марок изделий и конструкций, которые используются;
• в соответствии со стандартами, нужно пользоваться условными графическими обозначениями элементов постройки и материалов;
• для показа расположения сборных элементов необходимо применять упрощенные схемы;
• если есть возможность и это не мешает ясности прочтения, чертежи можно делать в минимально допустимом масштабе. При этом, нужно учитывать сложность изображения и объем информации;
• обеспечить возможность создания чертежей в форме электронных документов и их передачи электронными носителями.

Для создания используется специальная бумага установленного формата. На каждом листе должна быть внутренняя рамка, по размеру формата, и внешняя рамка, то есть линия обрезки.

Правый нижний угол оставьте свободным, чтобы вписать туда основную надпись.

Форма, размер и содержание графы под основную надпись определяется методичкой и условиями индивидуального задания.

Для выполнения текстовых разделов вам понадобятся листы формата а4 с основными надписями установленной формы. Выбирайте шрифт Arial или Times New Roman. Размер шрифта — 14. Междустрочный интервал — 1,5.

Следует придерживаться следующего порядка материала в документе:

• обложка;
• титульник;
• информация о содержании раздела;
• содержание рабочей документации;
• текстовый раздел или пояснительная записка;
• графический раздел — схемы и чертежи.

После того, как все листы будут оформлены, сложите их до формата а4, сброшюрируйте в альбом и обеспечьте обложку. Нумерация должна быть сквозная. Отсчет — от титульного, на котором номер не ставится, но имеется в виду.

Оформление строительных чертежей по ГОСТ не подразумевает простановку масштаба. Исключение —чертежи изделий.

Для проектирования массовых построек используют модульную координацию размеров в строительстве. Все размеры, которые относятся к конструктивным объемно-планировочным элементам зданий и изделий, должны без остатка делиться на модуль.

Чтобы определить взаимное расположение элементов здания, используйте сетку координационных осей: нанесите их тонкой линией штрих-пунктир слева и справа плана, промаркируйте слева направо прописными русскими буквами в нижнем левом углу. Если ось обозначена цифрой, то размещается по стороне здания, у которого больше всего осей.

Отдельные конструктивные элементы, которые находятся между координационными осями, требуют нанесения дополнительных осей. Они маркируются как дробь: числитель обозначает предыдущую координационную ось, а знаменатель — номер дополнительной оси по порядку, на том же участке с двумя смежными координационными осями по сторонам.

Размеры при оформлении архитектурно-строительных чертежей указываются в миллиметрах. Нанесение осуществляется замкнутой цепочкой.

Чтобы обозначить уровень элемента или конструкции на разрезах здания или фасадах, используются высотные отметки — для этого берется за основу какой-нибудь расчетный уровень, который считается нулевым. Обычно это пол 1-го этажа.

Для указания направления уклона плоскостей применяется стрелка. Над ней пишется число в процентах, градусах или десятичная дробь (точность до 3-го знака). Еще один вариант — отношение единицы высоты плоскости к горизонтальной проекции.

Знак в виде двух пересекающихся под острым углом линий ставится перед размерным числом на сечениях и на разрезах. Направление острого угла — в сторону уклона.

Чтобы не складывалось ощущения, что чертеж пестрит различными маркировками, поясняющими надписями, пользуйтесь линиями-выносками, ссылками на другие чертежи, ссылками на узлы типовых серий и т.  д.

После линии-выноски следует полка, а над ней — краткие указания. Располагайте выноски так, чтобы они не пересекались одна с другой.

Понимание строительных чертежей • Дизайн, архитектура, декоративное искусство

Строительный чертеж — это общий термин для технических чертежей, которые обеспечивают графическое представление и рекомендации.

Строительные чертежи могут показаться довольно сложными, если вы не знаете, как их читать, а нетренированному глазу может показаться просто бессвязным беспорядком линий и форм.

Однако понимание их тонкостей является неотъемлемой частью любой архитектурной или строительной практики, и эти чертежи могут многое рассказать вам о проекте, как только вы научитесь их читать.

Что такое строительные чертежи?

Строительный чертеж — это общий термин для технических чертежей (обычно всего набора чертежей), которые обеспечивают графическое представление и рекомендации для проекта, который должен быть построен.

Эти чертежи являются частью информации, подготовленной проектной группой, чтобы предоставить важные инструкции относительно предлагаемого здания и того, как оно должно быть построено.

Эти чертежи не являются эскизами или планами с грубыми размерами, они являются техническими и уточненными информационными документами, которые обеспечивают бесперебойную работу вашего проекта.

Мы должны убедиться, что эти чертежи содержат точные размеры, детали и соответствуют документу спецификации (документу, который влечет за собой предварительно согласованное качество изготовления, материалы и т. д.), включенному в контракт.

В зависимости от автора проекта и самого проекта спецификации могут быть также подробно описаны в строительных чертежах. Но лучше хранить эти документы отдельно, чтобы избежать несоответствия между ними, если в одном документе внесены изменения, а другой не обновлен.

Как упоминалось ранее, эти чертежи обычно состоят из набора, который включает в себя все планы этажей, несколько разрезов, фасады, структурные чертежи и т. д.

Еще одна область, о которой следует помнить, заключается в том, что многие люди путаются, когда слышат слова « Чертеж » или « Архитектурный чертеж », но все они являются частью строительных чертежей.

На практике многие люди также могут ссылаться на каждый отдельный рисунок отдельно. Например, вместо того, чтобы говорить строительный чертеж, можно просто назвать его планом или фасадом в зависимости от того, о каком чертеже идет речь.

Какое значение имеют строительные чертежи?

Те из нас, кто раньше не сталкивался с этими рисунками, склонны упускать из виду важность информации, которую они предоставляют, даже если они являются обязательной частью проекта. Поскольку эти чертежи, по сути, можно рассматривать как карту, которая приведет строительную бригаду к успешному завершению проекта.

Строительные чертежи должны быть краткими и продуманными, так как они не только служат руководством для строительного процесса, но и имеют юридическое значение. Они включены в договор на строительство и тендерную документацию, что делает их жизненно важной частью соглашения между строительной компанией/подрядчиком и заказчиком.

В целом совершенно очевидно, что строительные чертежи являются неотъемлемой частью нашего проекта, поскольку они предоставляют подрядчику всю информацию, которая может потребоваться на месте. Они также предоставляют клиенту реалистичное изображение того, как будет выглядеть готовый продукт, и обеспечивают плавное выполнение дизайна.

Как делаются рисунки?

С приходом времени изменилась архитектура и методы ее создания. До конца 1980-х годов большинство строительных чертежей делалось вручную, но в течение следующих нескольких лет цифровое проектирование стало широко распространяться в отрасли.

В настоящее время рисунки ручной работы встречаются редко, и большинство людей предпочитают делать их с помощью какого -либо цифрового программного обеспечения , такого как AutoCAD , REVIT или Rhino и тд.

Но все ли строительные чертежи сделаны архитекторами?

В то время как у архитектора может быть достаточно опыта, чтобы создавать не только архитектурные чертежи (планы, разрезы и т. д.), но и структурные и механические (сантехнические/электрические) чертежи.

В основном это происходит в небольших проектах, иногда привлекаются внешние специалисты. Этот момент подробно рассматривается ниже.

Виды строительных чертежей

Как упоминалось ранее, обычно, когда мы говорим о строительных чертежах, мы имеем в виду планы, сечения, графики окон/дверей и фасады. Но иногда они могут включать информационные чертежи для других специалистов, такие как электрические планы, планы сантехники и детали системы HVAC (отопление, вентиляция и кондиционирование воздуха).

Точные составляющие набора варьируются от проекта к проекту, в зависимости от масштаба и спецификаций, а также потребностей клиента. В большинстве небольших проектов архитектор предоставляет клиенту все чертежи, необходимые для процесса строительства.

Но опять же, для сложных, крупномасштабных или специализированных проектов (например, крупных предприятий, аэропортов, торговых центров и т. д.) может потребоваться повышенный уровень информации и внешнее сотрудничество со специалистами.

Следовательно, строительная документация по этим проектам будет включать чертежи, которые могут не потребоваться в других проектах.

Для простоты понимания мы можем разделить эти рисунки на следующие категории:

Архитектурные чертежи: план участка, планы этажей, разрезы, фасады, мебель, план, расписание дверей и окон.

Структурные чертежи: структурные планы, подробные чертежи конкретных частей (стыков, соединений, фундамента, пола и т. д.). Планы крыши и потолка.

Механические чертежи: включите информацию о механических работах, т. е. водопровод и канализация, ОВиК, противопожарная защита, транспорт (лифт, подъемники, эскалаторы) .

Имейте в виду, что эти категории не являются конкретными и могут частично совпадать, если этого требует и/или позволяет проект.

Что можно узнать из строительного чертежа?

У каждого строительного чертежа есть свое назначение и конкретная информация, которую он содержит, но их всех объединяет то, что все они выполнены в масштабе. Например, 1/12 дюйма = 1 фут (одна двенадцатая дюйма на бумаге будет равна одному футу в действительности).

В следующей части подробно излагается информация, которую дают различные строительные чертежи:

План

Проще говоря, «План» относится к виду объекта сверху, поэтому план участка — это, по сути, карта, показывающая размеры предполагаемого участка.

Он создается после тщательного и тщательного анализа предполагаемой территории для строительства, и на нем отмечается новое строительство, это предоставляет подрядчику точные размеры, точку доступа, зелень, существующие физические особенности и другие детали участка.

Чаще всего соседний контекст также включается в план участка, поскольку он может повлиять на функциональность предлагаемой конструкции/здания.

Поэтажный план

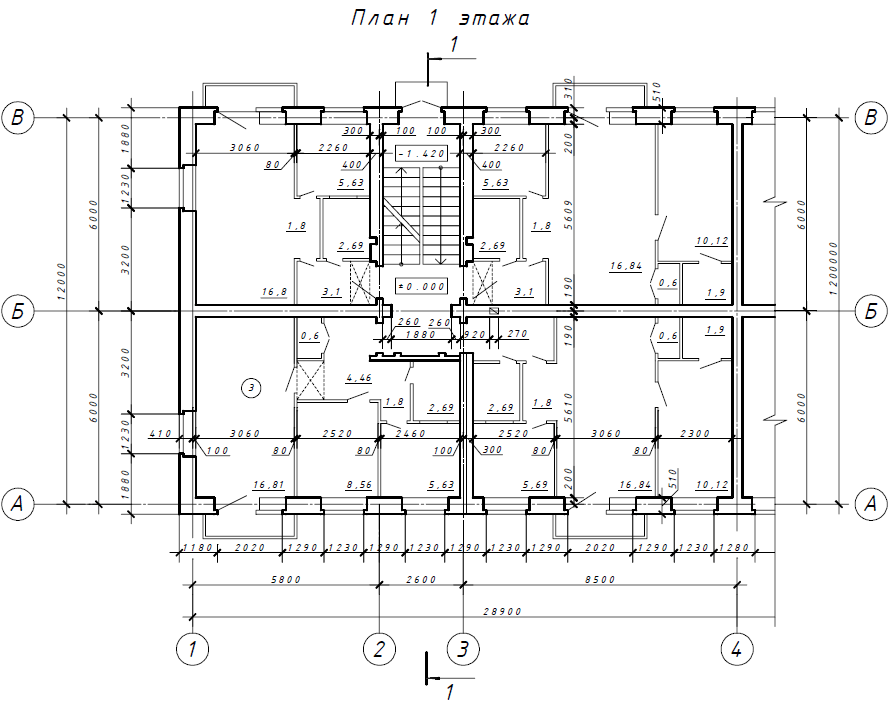

Планы этажей представляют собой полностью детализированную 2D-карту внутренней части здания. Каждый этаж в здании имеет отдельные планы этажей, например, здание с 3 этажами будет иметь 3 отдельных плана этажей, каждый из которых детализирует компоненты соответствующего этажа. Этот план также предусматривает разграничение каждой комнаты, т. е. дает аннотации для ванных комнат, спален, кухни и т. д.

На планах этажей указаны размеры стен, комнат, проемов (дверей, окон), а также расстановка мебели и конкретные материалы, которые следует использовать.

Высоты

Фасады — это, по сути, обзор внешних лиц здания. Они нарисованы как вертикальное изображение здания, если смотреть прямо на него снаружи. Большинство зданий имеют 4 фасада, которые изображают экстерьер со всех четырех сторон.

Фасады полезны, потому что они не только определяют материал и детали высоты для здания, но также дают представление о том, как здание может выглядеть снаружи после того, как оно будет построено.

Разделы

Разрезы являются чрезвычайно полезными чертежами, особенно когда вы имеете дело с несколькими этажами в проекте. Они похожи на фасады тем, что оба представляют собой вертикальное изображение проекта, но, как следует из названия, в разрезах отображается только определенная часть, а не весь вид.

Разрез дает нам скрытые детали, которые можно увидеть, если бы здание было разрезано по вертикали. Эти детали невероятно важны, поскольку они дают нам детализацию конструкции зданий (положение перемычек, фундамента, колонн, балок и т. д.).

Детальные чертежи

Так как в основном масштаб чертежей настолько мелкий, что невозможно увидеть мельчайшие детали в различных компонентах. Для этого подрядчику и строителям предоставляются увеличенные чертежи именно этих компонентов.

Масштаб намного больше, чем у обычных чертежей (например, он может быть около 1 дюйм = 10 футов, в то время как обычные чертежи имеют размер около 1 дюйм = 20 футов или 1 дюйм = 40 футов (для коммерческих проектов).

Детали включают детали оконных и дверных рам, лестниц, соединений и соединений между двумя компонентами. Детальные чертежи различаются в каждом проекте в зависимости от того, что включает в себя этот проект.

Например, детали винтовой лестницы будут полностью отличаться от деталей обычной лестницы.

Расписание окон/дверей

Поскольку в здании будет несколько окон и дверей разного размера в разных местах по всему дому, к другим чертежам прилагается расписание окон и дверей.

В графике будут подробно указаны все спецификации, касающиеся каждого окна или двери, которые должны быть установлены в здании. Графики окон обычно длиннее, чем графики дверей, и включают подробную информацию о размере, типе, местоположении, материальности и т. Д. Окна.

Спецификация дверей, с другой стороны, предоставит ту же информацию обо всех дверях, которые должны быть установлены. Предоставление строительной бригаде четко составленного графика облегчит их работу и обеспечит правильную установку двери или окна в здании.

Как читать строительные чертежи

И хотя чтение и понимание строительных чертежей может быть довольно сложным, особенно для новичка, это не то, чему вы никогда не сможете научиться.

Важны ли строительные чертежи?

Практически невозможно переоценить значение строительных чертежей в процессе проектирования и строительства. Через них сообщается все, что запланировано в проекте, и все, что может быть изменено в построенной структуре.

Они являются записью дизайна, коммуникативным визуальным и юридическим документом, который необходим в области архитектуры и строительства.

В целом было бы неправильно сказать, что строительные чертежи имеют решающее значение для успешного завершения проекта, и без них было бы невозможно выполнять строительные работы.
